1 TRAPÉZOVÉ PROFILY A FASÁDNÍ SYSTÉMY

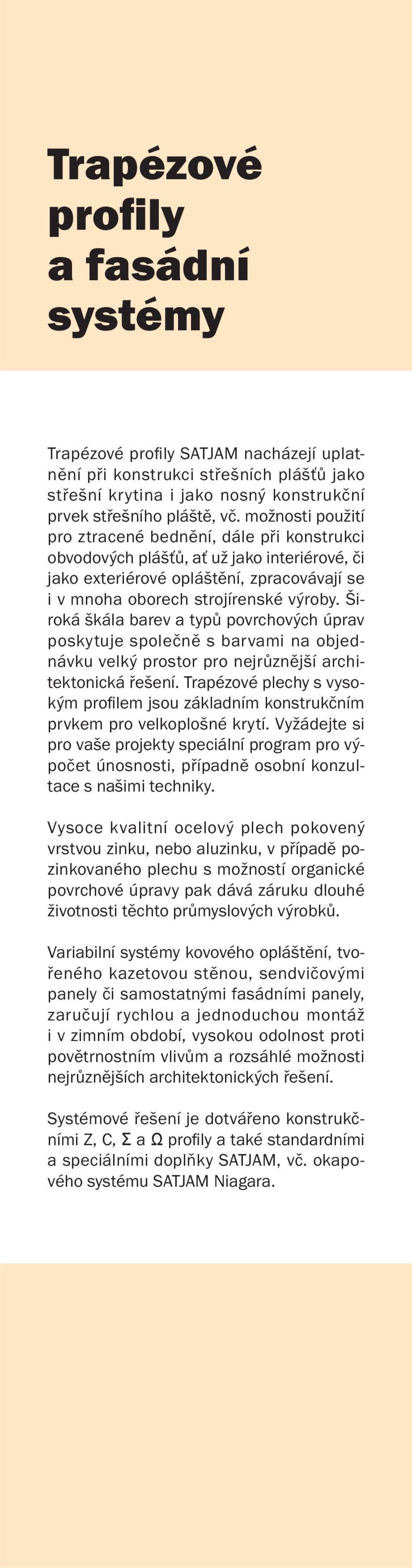

2 Trapézové profily a fasádní systémy Trapézové profi ly SATJAM nacházejí uplatnění při konstrukci střešních plášťů jako střešní krytina i jako nosný konstrukční prvek střešního pláště, vč. možnosti použití pro ztracené bednění, dále při konstrukci obvodových plášťů, ať už jako interiérové, či jako exteriérové opláštění, zpracovávají se i v mnoha oborech strojírenské výroby. Široká škála barev a typů povrchových úprav poskytuje společně s barvami na objednávku velký prostor pro nejrůznější architektonická řešení. Trapézové plechy s vysokým profi lem jsou základním konstrukčním prvkem pro velkoplošné krytí. Vyžádejte si pro vaše projekty speciální program pro výpočet únosnosti, případně osobní konzultace s našimi techniky. Vysoce kvalitní ocelový plech pokovený vrstvou zinku, nebo aluzinku, v případě pozinkovaného plechu s možností organické povrchové úpravy pak dává záruku dlouhé životnosti těchto průmyslových výrobků. Variabilní systémy kovového opláštění, tvořeného kazetovou stěnou, sendvičovými panely či samostatnými fasádními panely, zaručují rychlou a jednoduchou montáž i v zimním období, vysokou odolnost proti povětrnostním vlivům a rozsáhlé možnosti nejrůznějších architektonických řešení. Systémové řešení je dotvářeno konstrukčními Z, C, Σ a Ω profi ly a také standardními a speciálními doplňky SATJAM, vč. okapového systému SATJAM Niagara.

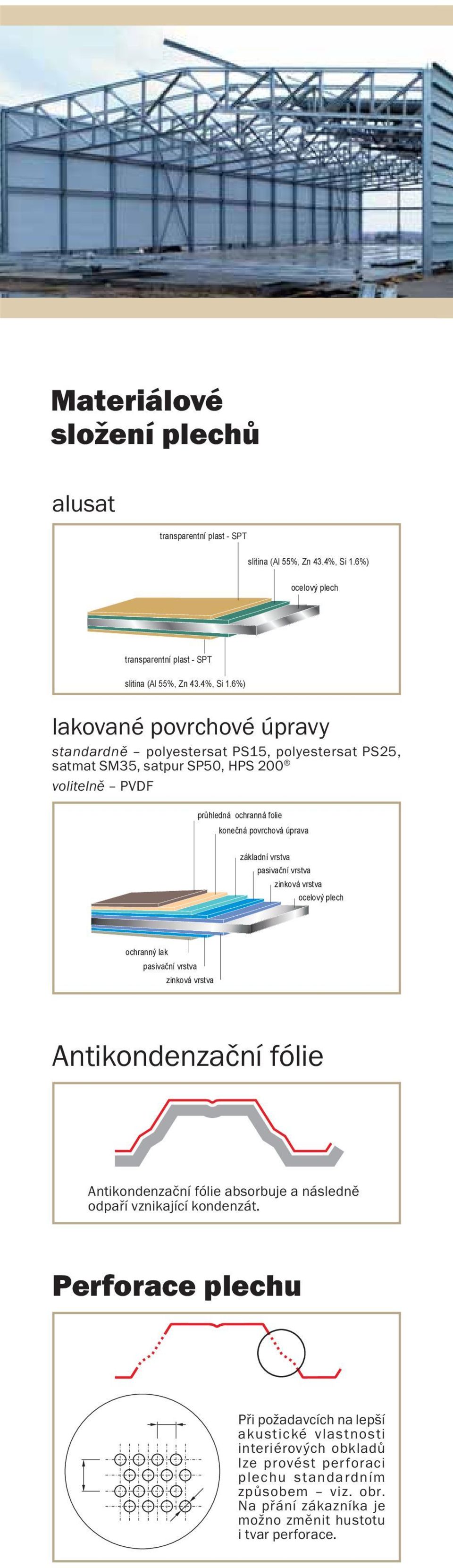

3 Materiálové složení plechů alusat transparentní plast - SPT slitina (Al 55%, Zn 43.4%, Si 1.6%) ocelový plech transparentní plast - SPT slitina (Al 55%, Zn 43.4%, Si 1.6%) lakované povrchové úpravy standardně polyestersat PS15, polyestersat PS25, satmat SM35, satpur SP50, HPS 200 volitelně PVDF průhledná ochranná folie konečná povrchová úprava základní vrstva pasivační vrstva zinková vrstva ocelový plech ochranný lak pasivační vrstva zinková vrstva Antikondenzační fólie Antikondenzační fólie absorbuje a následně odpaří vznikající kondenzát. Perforace plechu Při požadavcích na lepší akustické vlastnosti interiérových obkladů lze provést perforaci plechu standardním způsobem viz. obr. Na přání zákazníka je možno změnit hustotu i tvar perforace.

4 TRAPÉZOVÉ PROFILY 2 Vysvětlivky: Označení strany, na které je požadována fi nální povrchová úprava. Není-li zákazníkem specifi kováno, je fi nální povrchová úprava na straně A. Údaje v tabulkách představují standardní parametry. Střešní, stěnový profi l rozlišují se v případech, kdy se střešní a stěnový profi l u trapézového plechu jedné velikosti navzájem liší. polyestersat 15 μm PS25 polyestersat 25 μm MAT satmat 35 μm PUR satpur 50 μm Zn pozink AlZn aluzinek HPS Colorcoat HPS 200 perforace antikondenzační fólie prosvětlovací profi l RL Zpevňující prolis R-L RLL Zpevňující prolis R-LL WL Zpevňující prolis W-L WLL Zpevňující prolis W-LL T6/131 pouze fasádní profi l Výška profi lu 6 Celková šířka 1233 / 970 Stavební šířka 1179 / 917 Tloušťky profi lů 0,5; 0,7 Min/Max délka 0,5 / 4 m stavební šířka 1179 celková šířka 1233 Pouze pro Zn stavební šířka 917 celková šířka 970 T7/117 pouze fasádní profi l Novinka Výška profi lu 7 Celková šířka 1195 Stavební šířka 1176 Tloušťky profi lů 0,5; 0,7 Min/Max délka 0,5 / 6, m 5 78,4 5 T8/97 pouze fasádní profi l Výška profi lu 8 Celková šířka 1220 / 980 Stavební šířka 1164 / 920 Tloušťky profi lů 0,5; 0,7 Min/Max délka 0,5 / 6 m Pouze pro Zn T14/112 Výška profi lu 14 Celková šířka 1157 Stavební šířka 1120 Tloušťky profi lů 0,5 0,75 Max délka 7 m stavební šířka 1120 celková šířka 1157

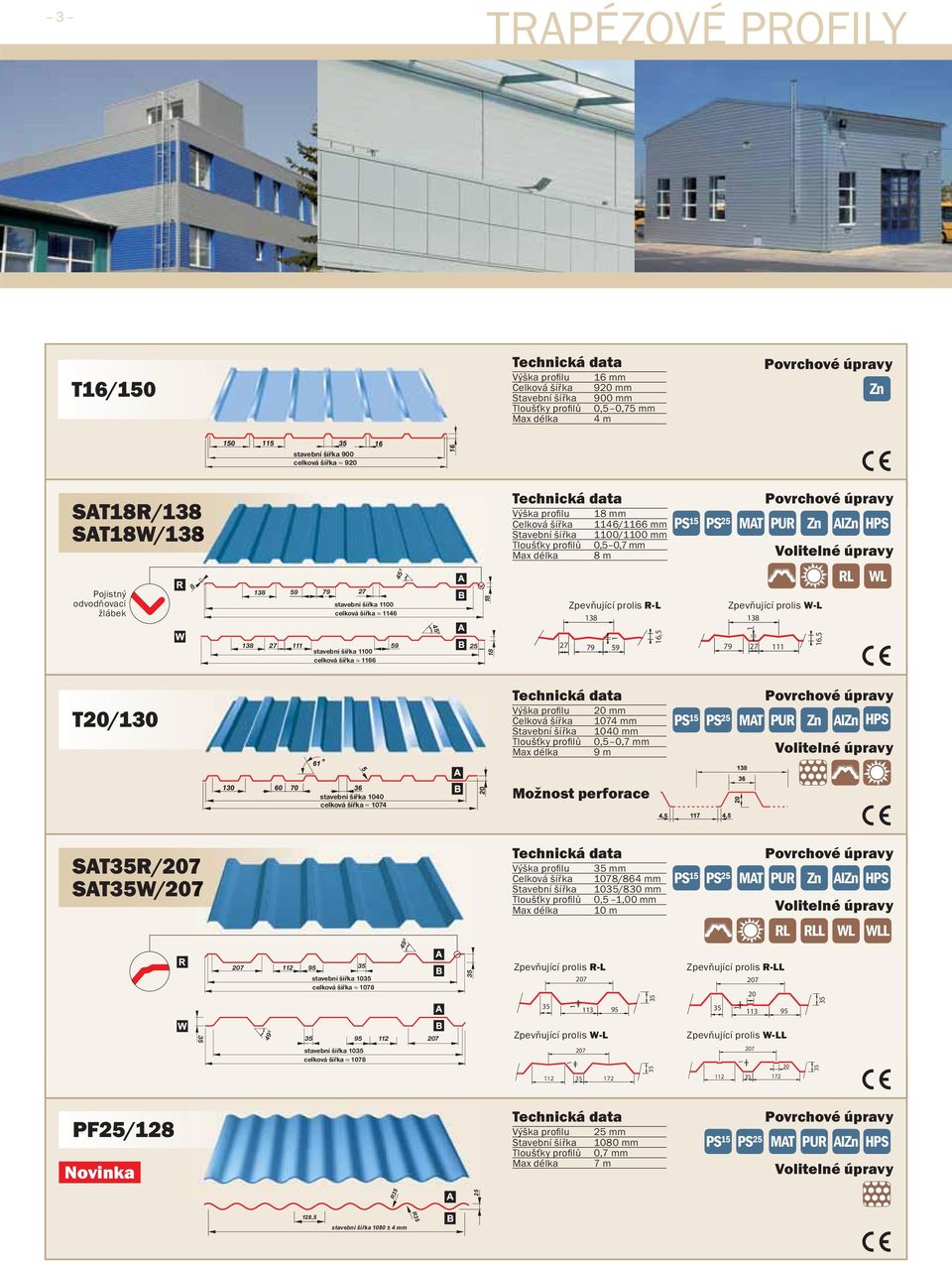

5 3 TRAPÉZOVÉ PROFILY SAT18R/1388 SAT18W/138 8 Pojistný odvodňovací žlábek Výška profi lu 18 Celková šířka 1146/1166 Stavební šířka 1100/1100 Tloušťky profi lů 0,5 0,7 Max délka 8 m Zpevňující prolis R-L 138 RL WL Zpevňující prolis W-L ,5 1 1 T16/150 Výška profi lu 16 Celková šířka 920 Stavební šířka 900 Tloušťky profi lů 0,5 0,75 Max délka 4 m Zn stavební šířka 900 celková šířka º stavební šířka 1100 celková šířka º stavební šířka 1100 celková šířka ,5 T20/130 Výška profi lu 20 Celková šířka 1074 Stavební šířka 1040 Tloušťky profi lů 0,5 0,7 Max délka 9 m stavební šířka 1040 celková šířka 1074 SAT35R/207 SAT35W/207 49º Výška profi lu 35 Celková šířka 1078/864 Stavební šířka 1035/830 Tloušťky profi lů 0,5 1,00 Max délka 10 m RL RLL WL WLL stavební šířka 1035 celková šířka Zpevňující prolis R-L Zpevňující prolis R-LL º Zpevňující prolis W-L Zpevňující prolis W-LL stavební šířka 1035 celková šířka PF25/128 Novinka Výška profi lu 25 Stavební šířka 1080 Tloušťky profi lů 0,7 Max délka 7 m MAT PUR AlZn HPS R ,5 R35 stavební šířka 1080 ± 4

6 73º TRAPÉZOVÉ PROFILY 4 PF35/272 Novinka 272,5 35 Výška profi lu 35 Stavební šířka 1090 Tloušťky profi lů 0,7 Max délka 12 m Zpevňující prolis PF 35EX/ MAT PUR AlZn HPS R ,5 1,5 44, ,2 SAT40/182 Výška profi lu 40 Celková šířka 944 Stavební šířka 915 Tloušťky profi lů 0,5 1,00 Max délka 12 m stavební šířka 915 celková šířka 944 T40/266 Výška profi lu 40 Celková šířka 1098 Stavební šířka 1064 Tloušťky profi lů 0,5 1,0 Max délka 12 m stavební šířka 1064 celková šířka 1098 SAT50/260 Výška profi lu 50 Celková šířka 1078 Stavební šířka 1038 Tloušťky profi lů 0,5 1,00 Max délka 10 m 50º 40 50º 50 stavební šířka 1090 ± 4 celková šířka stavební šířka 1038 celková šířka 1079 T60/235 Výška profi lu 60 Celková šířka 980 Stavební šířka 940 Tloušťky profi lů 0,5 1,15 Max délka 12 m Zn AlZn HPS stavební šířka 940 celková šířka 980

7 5 TRAPÉZOVÉ PROFILY T92/305 Výška profi lu 92 Celková šířka 945 Stavební šířka 915 Tloušťky profi lů 0,7 1,25 Max délka 14 m Zn AlZn HPS 305 stavební šířka 915 celková šířka 945 T135/310 Výška profi lu 135 Celková šířka 964/654 Stavební šířka 930/620 Tloušťky profi lů 0,7 1,5 Max délka 14 m Zn AlZn stavební šířka 930 nebo 620 celková šířka 964 nebo 654 T150/290 Výška profi lu 150 Celková šířka 902/598 Stavební šířka 870/580 Tloušťky profi lů 0,7 1,5 Max délka 14 m Zn AlZn 290 stavební šířka 870 nebo 580 celková šířka 902 nebo 598 T160/260 Výška profi lu 160 Celková šířka 812/538 Stavební šířka 780/520 Tloušťky profi lů 0,7 1,5 Max délka 14 m Zn AlZn 260 stavební šířka 780 nebo 520 celková šířka 812 nebo 538 UPOZORNĚNÍ: Statické tabulky trapézových plechů jsou k dispozici v elektronické formě na

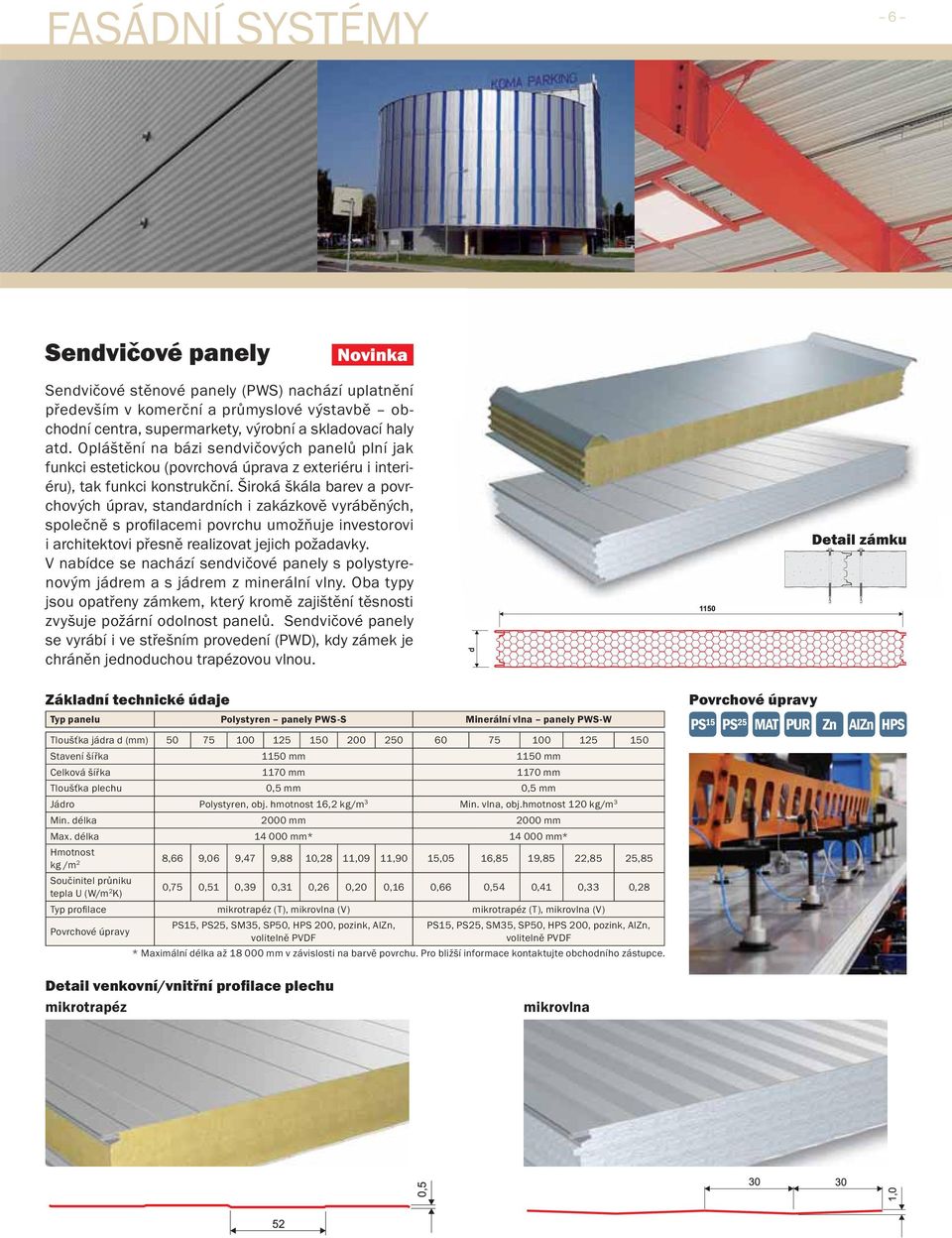

8 FASÁDNÍ SYSTÉMY 6 Sendvičové panely Novinka Sendvičové stěnové panely (PWS) nachází uplatnění především v komerční a průmyslové výstavbě obchodní centra, supermarkety, výrobní a skladovací haly atd. Opláštění na bázi sendvičových panelů plní jak funkci estetickou (povrchová úprava z exteriéru i interiéru), tak funkci konstrukční. Široká škála barev a povrchových úprav, standardních i zakázkově vyráběných, společně s profi lacemi povrchu umožňuje investorovi i architektovi přesně realizovat jejich požadavky. V nabídce se nachází sendvičové panely s polystyrenovým jádrem a s jádrem z minerální vlny. Oba typy jsou opatřeny zámkem, který kromě zajištění těsnosti zvyšuje požární odolnost panelů. Sendvičové panely se vyrábí i ve střešním provedení (PWD), kdy zámek je chráněn jednoduchou trapézovou vlnou. d Detail zámku Základní technické údaje Typ panelu Polystyren panely PWS-S Minerální vlna panely PWS-W Tloušťka jádra d () MAT PUR Zn AlZn HPS Stavení šířka Celková šířka Tloušťka plechu 0,5 0,5 Jádro Polystyren, obj. hmotnost 16,2 kg/m 3 Min. vlna, obj.hmotnost 120 kg/m 3 Min. délka Max. délka * * Hmotnost kg /m 2 8,66 9,06 9,47 9,88 10,28 11,09 11,90 15,05 16,85 19,85 22,85 25,85 Součinitel průniku tepla U (W/m 2 K) 0,75 0,51 0,39 0,31 0,26 0,20 0,16 0,66 0,54 0,41 0,33 0,28 Typ profi lace mikrotrapéz (T), mikrovlna (V) mikrotrapéz (T), mikrovlna (V) PS15, PS25, SM35, SP50, HPS 200, pozink, AlZn, volitelně PVDF PS15, PS25, SM35, SP50, HPS 200, pozink, AlZn, volitelně PVDF * Maximální délka až v závislosti na barvě povrchu. Pro bližší informace kontaktujte obchodního zástupce. Detail venkovní/vnitřní profilace plechu mikrotrapéz mikrovlna

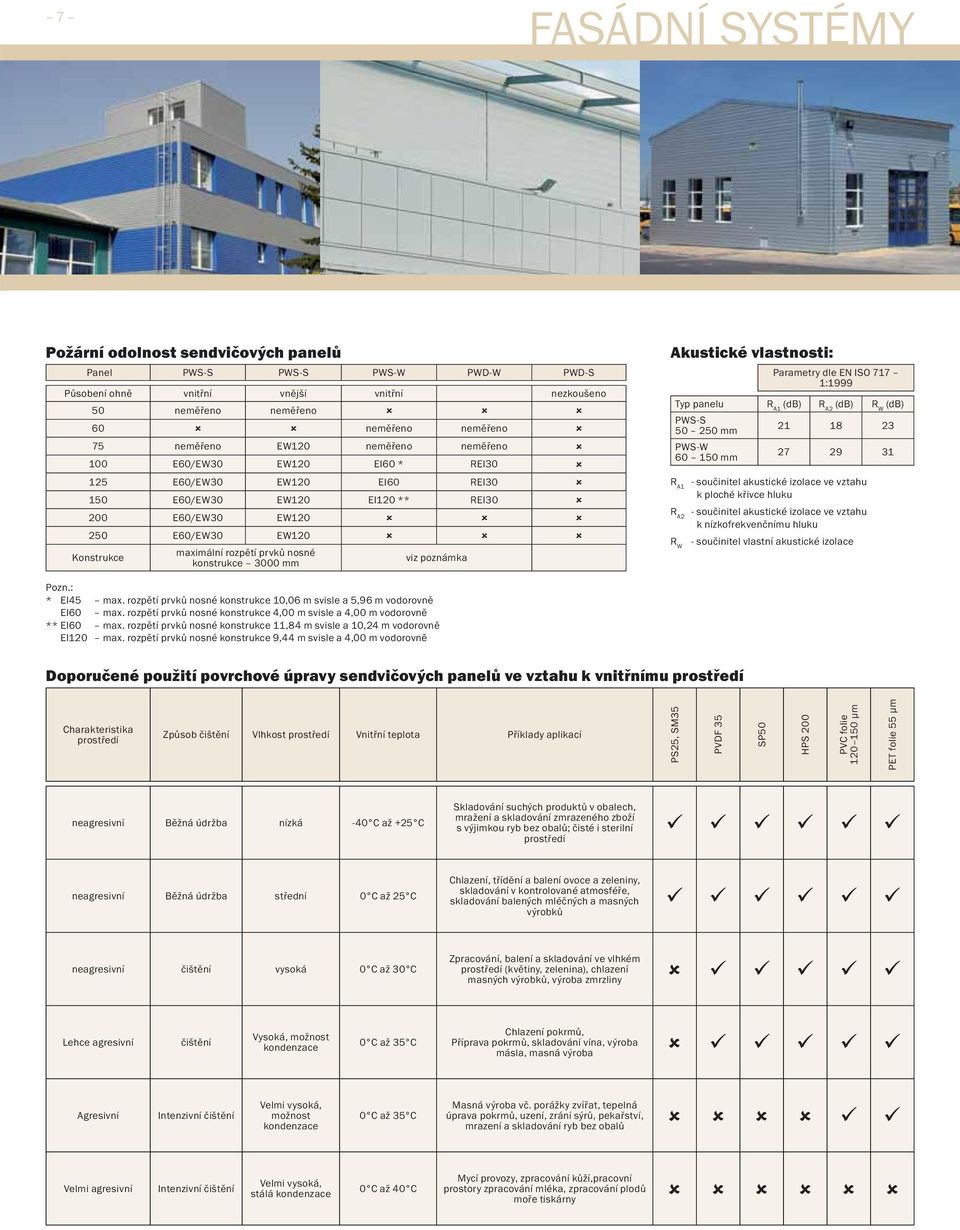

9 7 FASÁDNÍ SYSTÉMY Požární odolnost sendvičových panelů Panel PWS-S PWS-S PWS-W PWD-W PWD-S Působení ohně vnitřní vnější vnitřní nezkoušeno 50 neměřeno neměřeno 60 neměřeno neměřeno 75 neměřeno EW120 neměřeno neměřeno 100 E60/EW30 EW120 EI60 * REI E60/EW30 EW120 EI60 REI E60/EW30 EW120 EI120 ** REI E60/EW30 EW E60/EW30 EW120 Konstrukce maximální rozpětí prvků nosné konstrukce 3000 viz poznámka Akustické vlastnosti: Parametry dle EN ISO 717 1:1999 Typ panelu R A1 (db) R A2 (db) R W (db) PWS-S PWS-W R A1 - součinitel akustické izolace ve vztahu k ploché křivce hluku R A2 - součinitel akustické izolace ve vztahu k nízkofrekvenčnímu hluku R W - součinitel vlastní akustické izolace Pozn.: * EI45 max. rozpětí prvků nosné konstrukce 10,06 m svisle a 5,96 m vodorovně EI60 max. rozpětí prvků nosné konstrukce 4,00 m svisle a 4,00 m vodorovně ** EI60 max. rozpětí prvků nosné konstrukce 11,84 m svisle a 10,24 m vodorovně EI120 max. rozpětí prvků nosné konstrukce 9,44 m svisle a 4,00 m vodorovně Doporučené použití povrchové úpravy sendvičových panelů ve vztahu k vnitřnímu prostředí Charakteristika prostředí Způsob čištění Vlhkost prostředí Vnitřní teplota Příklady aplikací PS25, SM35 PVDF 35 SP50 HPS 200 PVC folie μm PET folie 55 μm neagresivní Běžná údržba nízká -40 C až +25 C Skladování suchých produktů v obalech, mražení a skladování zmrazeného zboží s výjimkou ryb bez obalů; čisté i sterilní prostředí neagresivní Běžná údržba střední 0 C až 25 C Chlazení, třídění a balení ovoce a zeleniny, skladování v kontrolované atmosféře, skladování balených mléčných a masných výrobků neagresivní čištění vysoká 0 C až 30 C Zpracování, balení a skladování ve vlhkém prostředí (květiny, zelenina), chlazení masných výrobků, výroba zmrzliny Lehce agresivní čištění Vysoká, možnost kondenzace 0 C až 35 C Chlazení pokrmů, Příprava pokrmů, skladování vína, výroba másla, masná výroba Agresivní Intenzivní čištění Velmi vysoká, možnost kondenzace 0 C až 35 C Masná výroba vč. porážky zvířat, tepelná úprava pokrmů, uzení, zrání sýrů, pekařství, mrazení a skladování ryb bez obalů Velmi agresivní Intenzivní čištění Velmi vysoká, stálá kondenzace 0 C až 40 C Mycí provozy, zpracování kůží,pracovní prostory zpracování mléka, zpracování plodů moře tiskárny

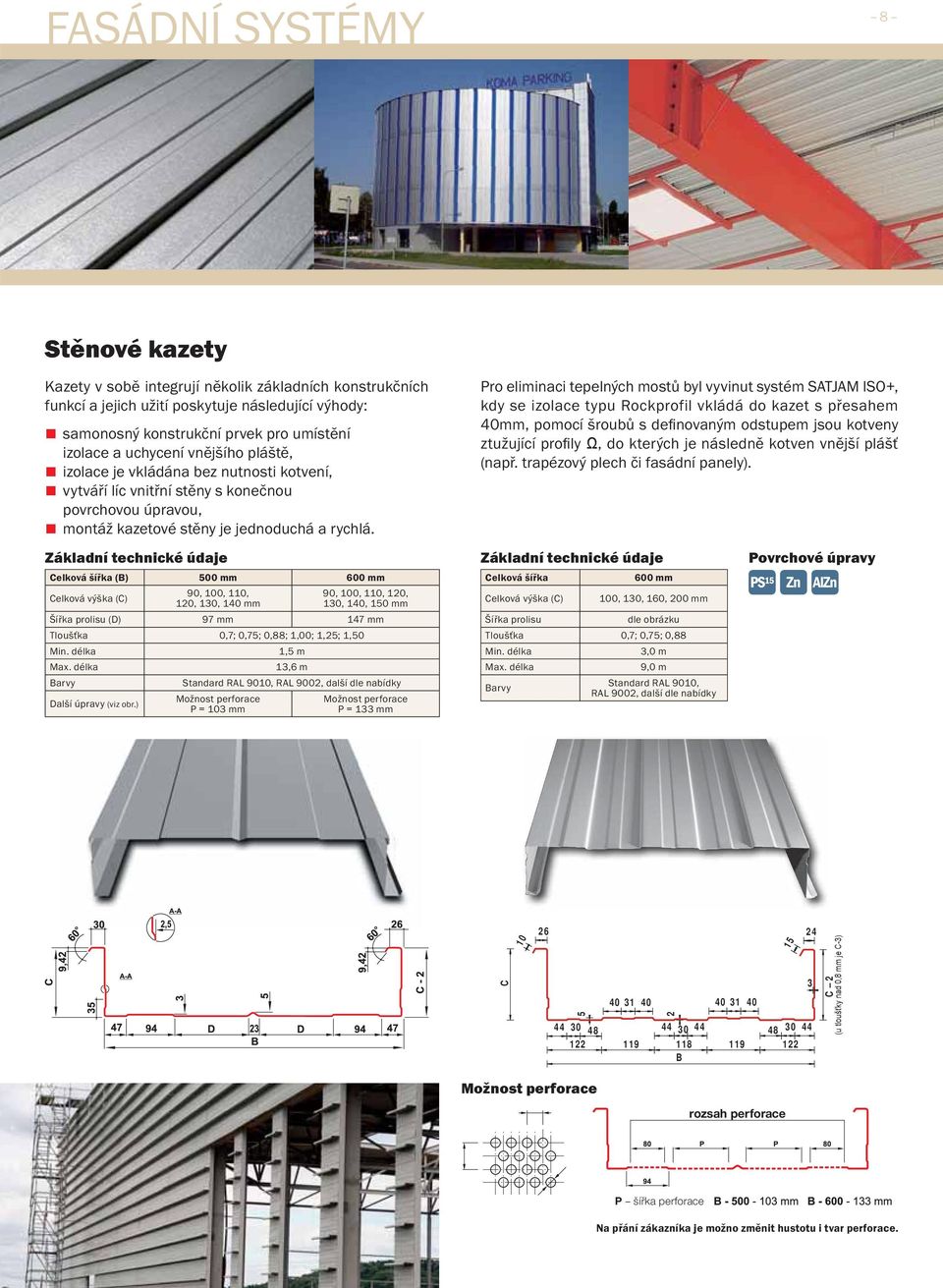

10 FASÁDNÍ SYSTÉMY 8 Stěnové kazety Kazety v sobě integrují několik základních konstrukčních funkcí a jejich užití poskytuje následující výhody: samonosný konstrukční prvek pro umístění izolace a uchycení vnějšího pláště, izolace je vkládána bez nutnosti kotvení, vytváří líc vnitřní stěny s konečnou povrchovou úpravou, montáž kazetové stěny je jednoduchá a rychlá. Základní technické údaje Celková šířka (B) Celková výška (C) 90, 100, 110, 120, 130, , 100, 110, 120, 130, 140, 150 Šířka prolisu (D) Tloušťka 0,7; 0,75; 0,88; 1,00; 1,25; 1,50 Min. délka 1,5 m Max. délka 13,6 m Barvy Standard RAL 9010, RAL 9002, další dle nabídky Další úpravy (viz obr.) P = 103 P = 133 Pro eliminaci tepelných mostů byl vyvinut systém SATJAM ISO+, kdy se izolace typu Rockprofil vkládá do kazet s přesahem 40, pomocí šroubů s defi novaným odstupem jsou kotveny ztužující profi ly Ω, do kterých je následně kotven vnější plášť (např. trapézový plech či fasádní panely). Základní technické údaje Celková šířka 600 Celková výška (C) 100, 130, 160, 200 Šířka prolisu dle obrázku Tloušťka 0,7; 0,75; 0,88 Min. délka 3,0 m Max. délka 9,0 m Barvy Standard RAL 9010, RAL 9002, další dle nabídky Zn AlZn C B 15 3 C 2 (u tloušťky nad 0,8 je C-3) rozsah perforace P šířka perforace Na přání zákazníka je možno změnit hustotu i tvar perforace.

11 9 FASÁDNÍ SYSTÉMY Schéma kotvení stěnové kazety Na sloupu zachovat odstup 1 cm mezi kazetami 1 stěnová kazeta 2 těsnící páska 3 komprimační páska 4 kotvení kazety samořezný nebo samovrtný šroub nebo nastřelovací hřeb 5 sešívací samovrtný šroub S02T Požární odolnost kazetových stěn Zkoušky požární odolnosti byly provedeny ve slovenské akreditované zkušebně společnosti FIRES, s.r.o. v Batizovcích podle normy EN :2007. Protokoly o zkoušce jsou k dispozici na Kazetová stěna s kazetonem kazeta-kazeton C130/500 resp. C130/600 kazeton K1, tl. 1 EI 30 * (i o) / EW 60 ** (i o) / E 120 (i o) EI 30-ef (o i) / EW 60-ef (o i) / E 60-ef (o i) * Norma nedefi nuje EI 45, ale výrobek splňuje kritérium do 45 minut. ** Norma nedefi nuje EW 120, ale výrobek splňuje kritérium do 120 minut. 1 Kazetová stěna s trapézovým profilem kazeta 600/130 trapéz T6/131 Schéma stěny s předsazenou izolací SATJAM Izo + 1 stěnová kazeta 2 vnější plášť 3 izolace Rockprofi l s drážkou 4 těsnící páska 5 kotvení kazety samořezný nebo samovrtný šroub nebo nastřelovací hřeb 6 kotvící šroub s diferencovaným odstupem 7 samovrtný šroub do oceli S03T 8 nosná konstrukce 9 komprimační páska 10 omega profi l EI 120-ef (o i) / EW 60-ef (o i) * / E 120-ef (o i) EI 30 (i o) ** / EW 60 (i o) * / E 120 (i o) * Výrobek splňuje kritérium pro mezní stav W (o i) 180 min., (i o) 120 min. ** Výrobek splňuje kritérium pro mezní stav I 45 min. Kazetová stěna s trapézovým profilem a předsazenou izolací kazeta 600/150 trapéz T6/131 izolace Rockprofi l EI 120 (i o) / EW 60 * (i o) / E 120 (i o) EI 120-ef (o i) / EW 60 * -ef (o i) / E 120-ef (o i) * Norma nespecifi kuje třídu EW 120, avšak výrobek splňuje kritéria do 120 min. Tepelný odpor stěnové kazety Tepelně izolační parametry kazetové stěny jsou dány druhem a tloušťkou použitého izolantu. Systém SATJAM Izo+ navíc eliminuje na minimum tepelné mosty vznikající při kotvení jednotlivých komponent.

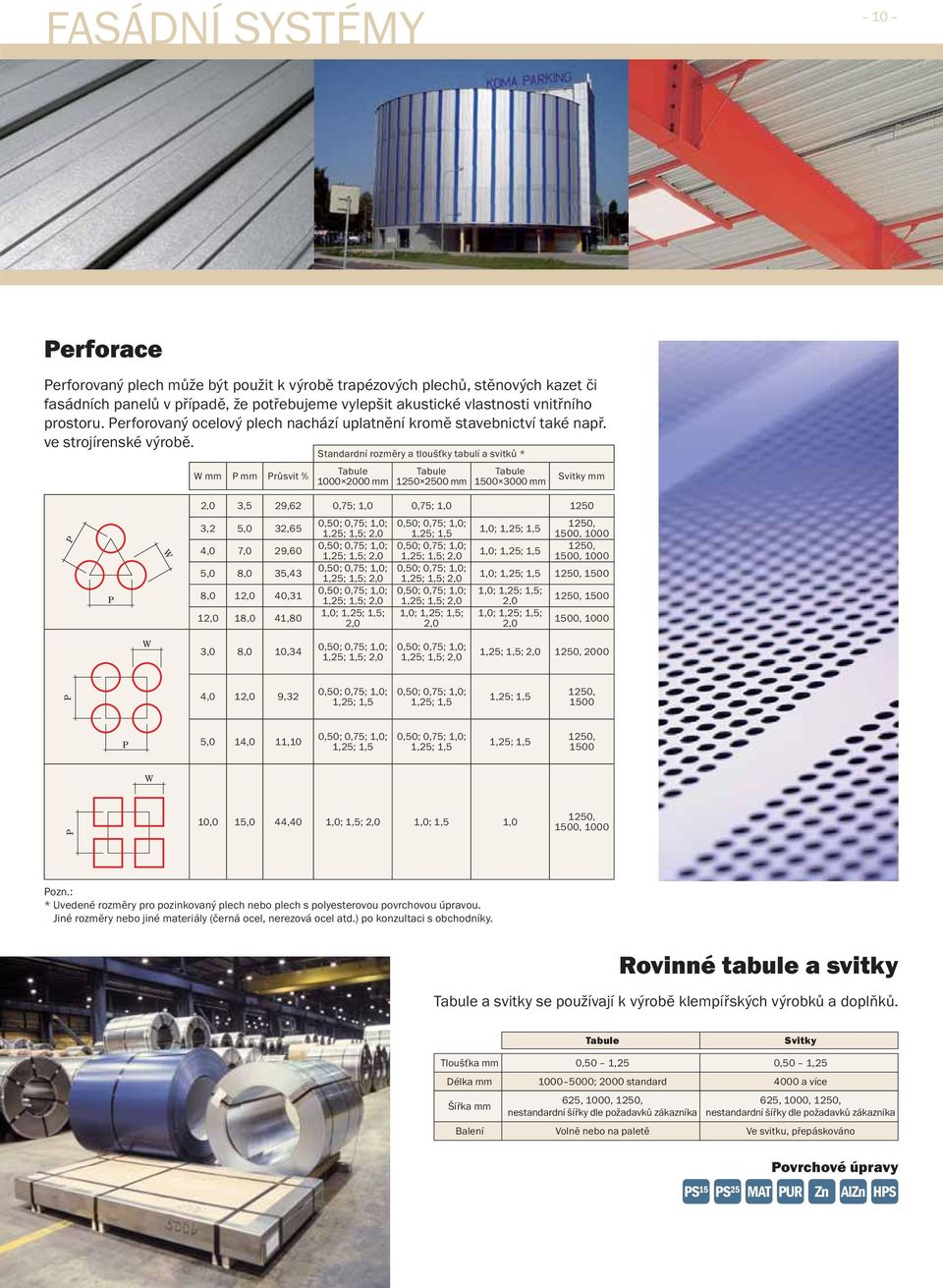

12 FASÁDNÍ SYSTÉMY 10 Perforace Perforovaný plech může být použit k výrobě trapézových plechů, stěnových kazet či fasádních panelů v případě, že potřebujeme vylepšit akustické vlastnosti vnitřního prostoru. Perforovaný ocelový plech nachází uplatnění kromě stavebnictví také např. ve strojírenské výrobě. W P Průsvit % Standardní rozměry a tloušťky tabulí a svitků * Tabule Tabule Tabule Svitky 2,0 3,5 29,62 0,75; 1,0 0,75; 1, P P W 3,2 5,0 32,65 4,0 7,0 29,60 5,0 8,0 35,43 8,0 12,0 40,31 12,0 18,0 41,80 1,25; 1,5; 2,0 1,25; 1,5; 2,0 1,25; 1,5; 2,0 1,25; 1,5; 2,0 1,0; 1,25; 1,5; 2,0 1,25; 1,5 1,25; 1,5; 2,0 1,25; 1,5; 2,0 1,25; 1,5; 2,0 1,0; 1,25; 1,5; 2,0 1,0; 1,25; 1,5 1,0; 1,25; 1,5 1250, 1500, , 1500, ,0; 1,25; 1,5 1250, ,0; 1,25; 1,5; 2,0 1,0; 1,25; 1,5; 2,0 1250, , 1000 W 3,0 8,0 10,34 1,25; 1,5; 2,0 1,25; 1,5; 2,0 1,25; 1,5; 2,0 1250, 2000 P 4,0 12,0 9,32 1,25; 1,5 1,25; 1,5 1,25; 1,5 1250, 1500 P 5,0 14,0 11,10 1,25; 1,5 1,25; 1,5 1,25; 1,5 1250, 1500 W P 10,0 15,0 44,40 1,0; 1,5; 2,0 1,0; 1,5 1,0 1250, 1500, 1000 Pozn.: * Uvedené rozměry pro pozinkovaný plech nebo plech s polyesterovou povrchovou úpravou. Jiné rozměry nebo jiné materiály (černá ocel, nerezová ocel atd.) po konzultaci s obchodníky. Rovinné tabule a svitky Tabule a svitky se používají k výrobě klempířských výrobků a doplňků. Tabule Svitky Tloušťka 0,50 1,25 0,50 1,25 Délka ; 2000 standard 4000 a více Šířka 625, 1000, 1250, nestandardní šířky dle požadavků zákazníka 625, 1000, 1250, nestandardní šířky dle požadavků zákazníka Balení Volně nebo na paletě Ve svitku, přepáskováno

13 11 FASÁDNÍ SYSTÉMY Fasádní panely Fasádní panely PS jsou lehké ocelové profi ly, které plní funkci ochranou i dekorační. Lze je použít jak na obytných domech, tak na komerčních stavbách jako jsou supermarkety, haly, obchody a také na opláštění výrobních prostor. Velice dobře se dají aplikovat na objekty při provedení dodatečného zateplení, v rámci rekonstrukce budovy. Jednoduchý tvar i systém kotvení zaručují rychlou a snadnou montáž. Kotví se do dřevěného nebo ocelového roštu a mohou být orientovány jak v horizontálním, tak i ve vertikálním směru. Doplňky jako např. dilatační profily, lemy oken, nároží a kouty, okapnice a parapety jsou dodávány na míru dle požadavků zákazníka. Profily Ω 155 / 215 / 315 Montáž PS panelů horizontálně A Tloušťka: 0,5; 0,7 Délka: 1 8,00 m Rozměry pod průřezem: 155/215/315 MAT PUR AlZn HPS Montáž PS panelů vertikálně Tyto pomocné profi ly slouží jako ocelové latě pro střechy i fasády. Standardně se vyrábí z pozinkovaného plechu nebo aluzinku, ale na požadavek zákazníka lze vyrobit i z lakovaných plechů. Tloušťka: 0,70 1,00 Délka: 0,50 6,00 m Zn AlZn Přednosti: vysoká tuhost a pevnost trvanlivost a dlouhá životnost malé zatížení konstrukce ideální rovinnost roštu pohodlná a snadná montáž OMEGA 20 * v závislosti na šířce pásky OMEGA 30 OMEGA 50

14 FASÁDNÍ SYSTÉMY 12 Rozměry Kazetony A B C D E Lehké kovové obkladové prvky jsou určeny především pro vnější opláštění objektů, ale lze je aplikovat i v interiérech jako stěnové obklady nebo stropní podhledy. U obvodových plášťů se aplikují jak v rámci novostaveb, tak při rekonstrukcích a dodatečném zateplování objektů v rámci provětrávané fasády. Prvky Kazeton jsou kotveny do ocelových roštů, tvořených Z, C nebo Ω profi ly. krycí šířka krycí délka šířka spáry vodorovné šířka spáry svislé hloubka kazetonu materiál tloušťka min max min max min max min max min max 1, dle projektu OCEL 1, dle projektu , dle projektu HLINÍK 1, dle projektu Jiné tloušťky, rozměry a povrchové úpravy po konzultaci. MAT PUR PVDF KAZETON K-1/Ω KAZETON K-2/Ω Aplikace kazetonu na kazetovou stěnu Schema montáže kazetonu K-1 na stěnu tvořenou stěnovou kazetou (lehká konstrukce) tepelná izolace stěnová kazeta expandující páska 10 3 nastřelovací hřeb nebo samovrtný šroub ocelový Ω profil větrotěsná fólie kazeton K-1 Systém skrytého kotvení Kazetony K-1 a K-2 představují systém opláštění se skrytým kotvením. Montáž je velice jednoduchá a rychlá a spočívá v nasazení spodní části horního kazetonu na přikotvenou horní část (nos) spodního kazetonu a následném ukotvení do profi lů Ω. Omega profi ly se dodávají ve standardní délce 4 m.

15 13 FASÁDNÍ SYSTÉMY Profily Z, C a Σ Profil Z Profil C Profily Z, C a Σ se vyrábějí z ocelového pozinkovaného plechu válcovaného za studena. Jejich tuhost a trvanlivost poskytují široké možnosti použití v nosných konstrukcích. Nejtypičtějším využitím profilů jsou: primární a sekundární nosné konstrukce obvodových plášťů a příček, primární a sekundární nosné střešní konstrukce vč. střešních vaznic Profily jsou doplněním nabídky k systému produktů dodávaných pro zastřešení a opláštění lehkých staveb, většinou průmyslových, obchodních a administrativních. Profily Z, C a Σ mohou mít montážní otvory, které usnadňují jejich spojování pomocí šroubů nebo nýtů. Děrování je předpřipraveno v určitých variantách, které si zákazník může zvolit dle svých potřeb. Materiálem pro výrobu profi lů Z, C a Σ je pozinkovaná ocel (jakost S280 GD, S320 GD a S350 GD) s tloušťkou od 1,50 do 3,00. Válcované profily podle použití a požadavků nevyžadují dodatečnou ochranu, i když je možné je následně opatřit povrchovou úpravou (nátěr, nástřik). Spojovací materiál a pomocné prvky nejsou součástí nabídky. Hodnoty únosností, podrobnosti k děrování, geometrii a způsobu spojování profilů Z, C a Σ jsou k dispozici na Profil Σ Novinka Σ 140 Σ 170 Σ 200 Σ 230 Σ 260 Σ 300 Σ 350 tloušťka plechu hmotnost kg/m H h B 1,50 3, ,00 5, ,50 6, ,00 7, ,50 4, ,00 5, ,50 6, ,00 8, ,50 4, ,00 6, ,50 7, ,00 8, ,50 4, ,00 6, ,50 8, ,00 9, ,50 5, ,00 6, ,50 8, ,00 10, ,50 5, ,00 7, ,50 9, ,00 11, ,50 6, ,00 8, ,50 10, ,00 12, Z 100/48 Z 150/48 Z 200/48 Z 280/48 Z 200/48 Z 280/48 Z 100/60 Z 150/60 Z 180/60 Z 200/60 Z 250/60 Z 250/65 Z 280/65 Z 300/65 Z 350/65 Z 400/65 Z 280/75 Z 350/75 Z 400/75 tloušťka plechu hmotnost kg/m H Bd Bg C 1,50 2, ,00 3, ,50 4, ,00 4, ,50 3, ,00 4, ,50 5, ,00 6, ,50 3, ,00 4, ,50 4, ,00 6, ,50 6, ,00 7, ,50 7, ,00 9, ,50 2, ,00 3, ,50 4, ,00 5, ,50 3, ,00 4, ,50 5, ,00 6, ,50 3, ,00 5, ,50 6, ,00 7, ,50 4, ,00 5, ,50 6, ,00 8, ,50 4, ,00 6, ,50 7, ,00 9, ,50 4, ,00 6, ,50 8, ,00 9, ,50 5, ,00 6, ,50 8, ,00 10, ,50 5, ,00 7, ,50 9, ,00 10, ,50 6, ,00 8, ,50 10, ,00 12, ,50 6, ,00 8, ,50 11, ,00 13, ,50 5, ,00 7, ,50 9, ,00 10, ,50 6, ,00 8, ,50 10, ,00 12, ,50 6, ,00 9, ,50 11, ,00 13, C 100/48 C 150/48 C 200/48 C 250/48 C 280/48 C 300/49 C 100/60 C 150/60 C 200/60 C 250/60 C 280/60 C 300/60 C 350/60 C 400/60 C 280/65 C 350/65 C 400/65 tloušťka plechu hmotnost kg/m H B C 1,50 2, ,00 3, ,50 4, ,00 4, ,50 3, ,00 4, ,50 5, ,00 6, ,50 3, ,00 4, ,50 6, ,00 7, ,50 4, ,00 5, ,50 7, ,00 8, ,50 4, ,00 6, ,50 7, ,00 9, ,50 4, ,00 6, ,50 8, ,00 9, ,50 2, ,00 3, ,50 4, ,00 5, ,50 3, ,00 4, ,50 5, ,00 6, ,50 4, ,00 5, ,50 6, ,00 7, ,50 4, ,00 6, ,50 7, ,00 9, ,50 5, ,00 6, ,50 8, ,00 9, ,50 5, ,00 6, ,50 8, ,00 10, ,50 5, ,00 7, ,50 9, ,00 11, ,50 6, ,00 8, ,50 10, ,00 12, ,50 5, ,00 7, ,50 8, ,00 10, ,50 6, ,00 8, ,50 10, ,00 12, ,50 6, ,00 8, ,50 11, ,00 13,

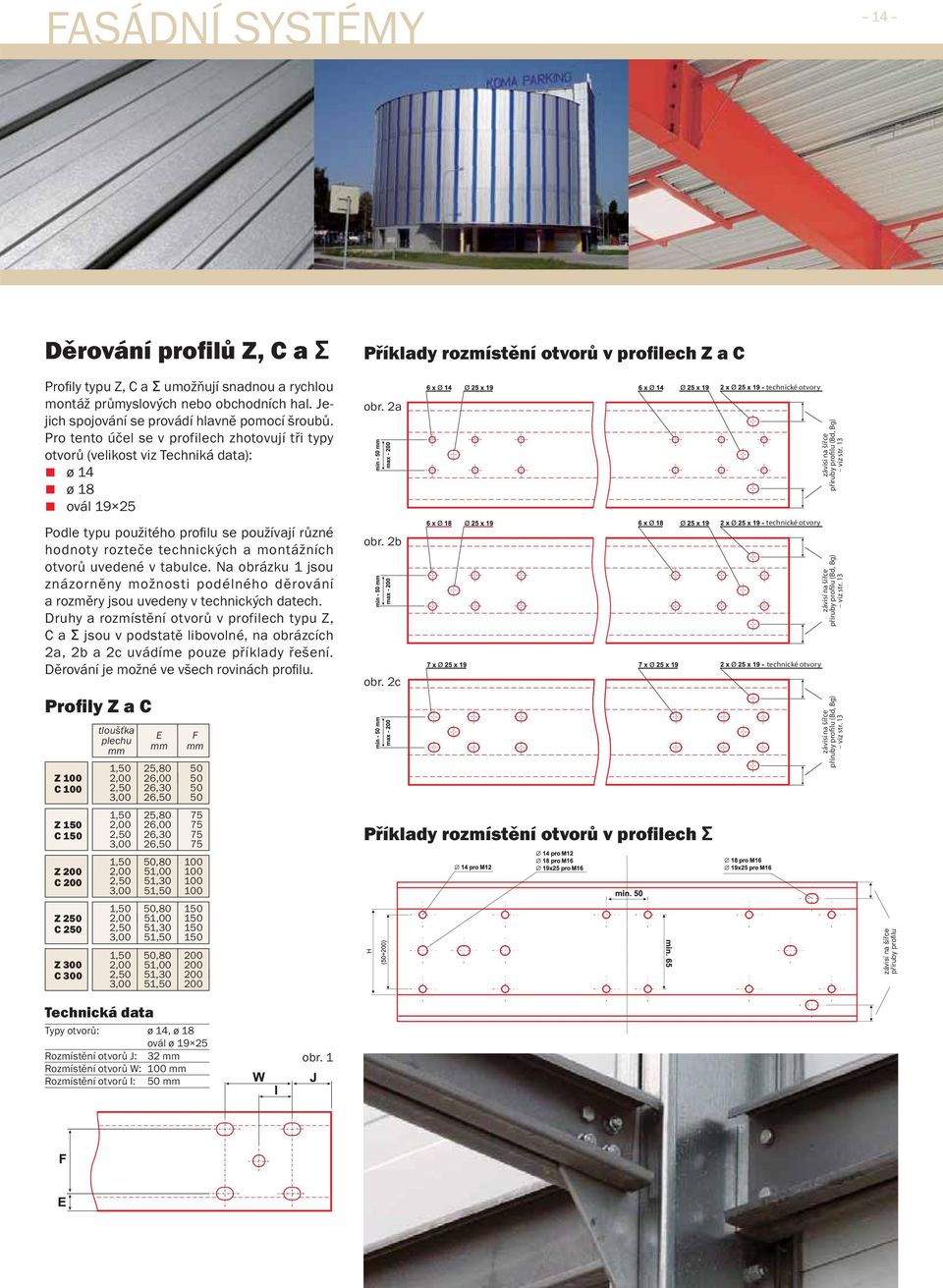

16 FASÁDNÍ SYSTÉMY 14 Děrování profilů Z, C a Σ Profi ly typu Z, C a Σ umožňují snadnou a rychlou montáž průmyslových nebo obchodních hal. Jejich spojování se provádí hlavně pomocí šroubů. Pro tento účel se v profilech zhotovují tři typy otvorů (velikost viz Techniká data): ø 14 ø 18 ovál Podle typu použitého profi lu se používají různé hodnoty rozteče technických a montážních otvorů uvedené v tabulce. Na obrázku 1 jsou znázorněny možnosti podélného děrování a rozměry jsou uvedeny v technických datech. Druhy a rozmístění otvorů v profilech typu Z, C a Σ jsou v podstatě libovolné, na obrázcích 2a, 2b a 2c uvádíme pouze příklady řešení. Děrování je možné ve všech rovinách profi lu. Profily Z a C Z 100 C 100 Z 150 C 150 Z 200 C 200 Z 250 C 250 Z 300 C 300 tloušťka plechu E F 1,50 25, ,00 26, ,50 26, ,00 26, ,50 25, ,00 26, ,50 26, ,00 26, ,50 50, ,00 51, ,50 51, ,00 51, ,50 50, ,00 51, ,50 51, ,00 51, ,50 50, ,00 51, ,50 51, ,00 51, Příklady rozmístění otvorů v profilech Z a C obr. 2a obr. 2b obr. 2c Příklady rozmístění otvorů v profilech Σ technické otvory technické otvory technické otvory závisí na šířce příruby profilu (Bd, Bg) viz str. 13 závisí na šířce příruby profilu (Bd, Bg) viz str. 13 závisí na šířce příruby profilu (Bd, Bg) viz str. 13 Typy otvorů: ø 14, ø 18 ovál ø Rozmístění otvorů J: 32 Rozmístění otvorů W: 100 Rozmístění otvorů I: 50 obr. 1

17 15 TRAPÉZOVÉ PROFILY Standardní barevnost trapézových profilů a fasádních systémů tloušťka 0,50 0,63 0,70 0,75 0,88 1,00 1,25 1,50 Polyestersat 25 μm, 0,5 () RAL/RR μm RAL 9002 RAL 9010 RAL 3009 RAL 3011 RAL 8017 RAL 9005 červenohnědá červená hnědá černá RAL 9006 RAL 7000 RAL 7024 RAL 7035 stříbrná šedá grafitová šeď světle šedá Satmat 35 μm, 0,5 (SM 35) RR 028 RR 032 RR 011 RR 023 višňová tmavě hnědá zelená grafitová šeď RAL 8023 měděná RAL 9002 šedobílá RAL 9010 RAL 8016 RAL 6005 RAL 1002 RAL 6029 bílá mahagón tmavě zelená písková zelená RAL 1021 RAL 5010 RR 032 RAL 3016 RAL 8004 žlutá modrá tmavě hnědá korálově červená cihlová RR 750 cihlová RAL/RR μm RAL/RR SM 35 μm RAL/RR SP 50 μm Colorcoat HPS RAL RR RR 028 RR 032 RR 011 RR 023 RR RR 033 RR 029 RR 032 RR 750 RR 033 aluzinek pozink červená hnědá černá terakota Jiné materiály (hliník), barvy, tlouštky a povrchy na vyžádání. RAL 8017 hnědá RR 033 černá Satpur 50 μm, 0,5 (SP 50) metalická povrchová úprava RR 029 RR 032 RR 750 RR 033 višňová tmavě hnědá cihlová černá Aluzinek AlZn Pozinkovaná ocel FeZn Colorcoat HPS 200 Novinka RAL 3004 RAL 8014 RAL 8004 červená hnědá terakota RAL 7024 antracit Zobrazení barev je pouze orientační.

18 Ústí nad Labem Praha Hradec Králové Písečná Ostrava Poprad Brno SATJAM, s.r.o., Michalská 1032/21, Ostrava tel.: , fax: Praha tel.: , fax: Brno tel.: , fax: Ostrava tel.: , fax: Hradec Králové tel.: , fax: hradec.kralove@satjam.cz Ústí nad Labem tel.: , fax: usti@satjam.cz Písečná tel.: , fax: j.srokova@satjam.cz SATJAM, s.r.o., Priemyselný areál 3577/4, P.O. Box 66, Poprad tel.: , fax: poprad@satjam.sk Jsme držiteli certifikátů: ČSN EN ISO 9001:2001 ČSN EN ISO 14001:2005 OHSAS 18001:2007 Náš kompletní sortiment: střešní krytiny okapové systémy střešní doplňky trapézové plechy stěnové kazety, panely konstrukční profi ly rovinné plechy, svitky profi ly pro sádrokarton interiérové podhledy a obklady sendvičové panely Váš prodejce: 6/2010 Tiskové chyby vyhrazeny
