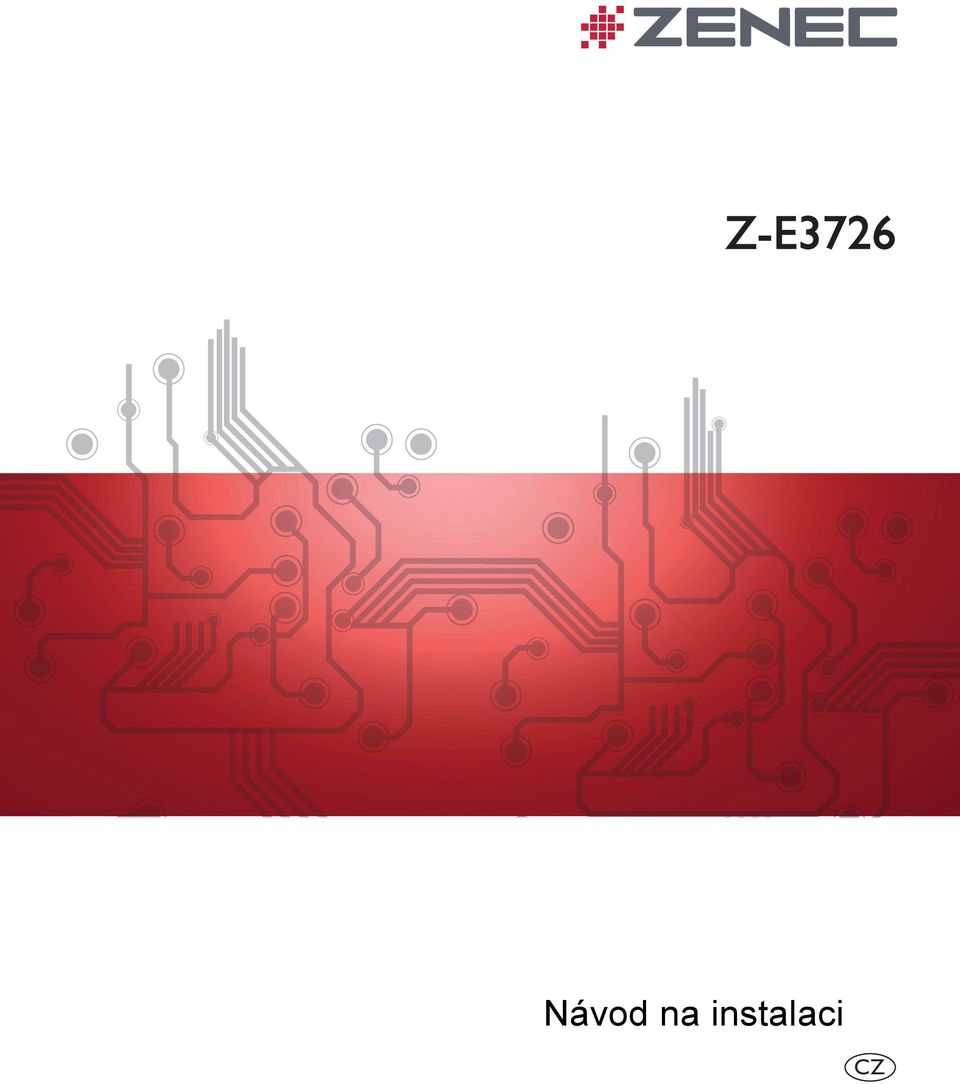

1 Z-E3726 Návod na instalaci CZ

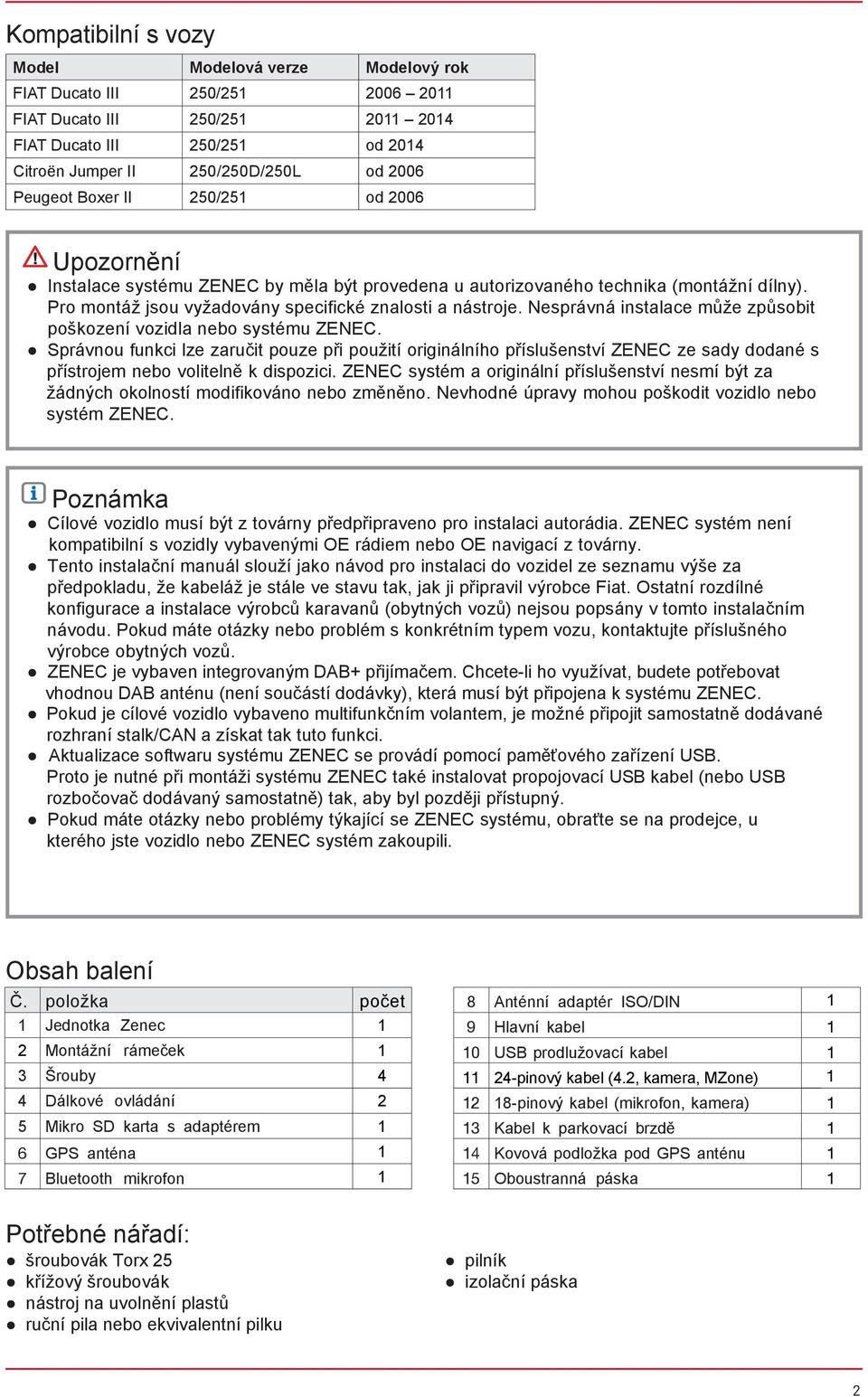

2 Kompatibilní s vozy Model Modelová verze Modelový rok FIAT Ducato III 250/ FIAT Ducato III 250/ FIAT Ducato III 250/251 od 2014 Citroën Jumper II 250/250D/250L od 2006 Peugeot Boxer II 250/251 od 2006 Upozornění Instalace systému ZENEC by měla být provedena u autorizovaného technika (montážní dílny). Pro montáž jsou vyžadovány specifické znalosti a nástroje. Nesprávná instalace může způsobit poškození vozidla nebo systému ZENEC. Správnou funkci lze zaručit pouze při použití originálního příslušenství ZENEC ze sady dodané s přístrojem nebo volitelně k dispozici. ZENEC systém a originální příslušenství nesmí být za žádných okolností modifikováno nebo změněno. Nevhodné úpravy mohou poškodit vozidlo nebo systém ZENEC. Poznámka Cílové vozidlo musí být z továrny předpřipraveno pro instalaci autorádia. ZENEC systém není kompatibilní s vozidly vybavenými OE rádiem nebo OE navigací z továrny. Tento instalační manuál slouží jako návod pro instalaci do vozidel ze seznamu výše za předpokladu, že kabeláž je stále ve stavu tak, jak ji připravil výrobce Fiat. Ostatní rozdílné konfigurace a instalace výrobců karavanů (obytných vozů) nejsou popsány v tomto instalačním návodu. Pokud máte otázky nebo problém s konkrétním typem vozu, kontaktujte příslušného výrobce obytných vozů. ZENEC je vybaven integrovaným DAB+ přijímačem. Chcete-li ho využívat, budete potřebovat vhodnou DAB anténu (není součástí dodávky), která musí být připojena k systému ZENEC. Pokud je cílové vozidlo vybaveno multifunkčním volantem, je možné připojit samostatně dodávané rozhraní stalk/can a získat tak tuto funkci. Aktualizace softwaru systému ZENEC se provádí pomocí paměťového zařízení USB. Proto je nutné při montáži systému ZENEC také instalovat propojovací USB kabel (nebo USB rozbočovač dodávaný samostatně) tak, aby byl později přístupný. Pokud máte otázky nebo problémy týkající se ZENEC systému, obraťte se na prodejce, u kterého jste vozidlo nebo ZENEC systém zakoupili. Obsah balení Č. položka počet 1 Jednotka Zenec 1 2 Montážní rámeček 1 3 Šrouby 4 4 Dálkové ovládání 2 5 Mikro SD karta s adaptérem 1 6 GPS anténa 1 7 Bluetooth mikrofon 1 Potřebné nářadí: šroubovák Torx 25 křížový šroubovák nástroj na uvolnění plastů ruční pila nebo ekvivalentní pilku 8 Anténní adaptér ISO/DIN 1 9 Hlavní kabel 1 10 USB prodlužovací kabel pinový kabel (4.2, kamera, MZone) pinový kabel (mikrofon, kamera) 1 13 Kabel k parkovací brzdě 1 14 Kovová podložka pod GPS anténu 1 15 Oboustranná páska 1 pilník izolační páska 1 2

3 Demontáž a přípravné práce: 1 1. Vyjměte oba úložné prostory. 2.a 2.a Odřízněte levý a pravý plastový držák (odřízněte ho co nejvíce je to možné u kraje). 2.b 2.b Použijte vhodnou pilku (plátek pilky), pak odstraňte (zabruste) výčnělky jsou-li stále přítomny. Instalace: 3 3. Odšroubujte dva Torx T25 šrouby nahoře v otvoru autorádia. 3

4 4 4. Před instalací systému ZENEC (č.1) vyjměte dva šrouby upevňující mechaniku během transportu. 5.a 5.a Pod úhlem vložte montážní rámeček (č. 2) do otvoru pro autorádio 5.b 5.b Přišroubujte montážní rámeček v horní a spodní části čtyřmi šrouby (č.3) dodanými v balení systému ZENEC. 6. (bez obrázku) Namontujte GPS anténu (č.6) na vhodné místo a ujistěte se, že příjem GPS není nepříznivě ovlivněn (stíněn) kovy (vyhřívání okna, pokovené okno, kovová příčka). Je vhodné použít kovovou desku dodanou s anténou GPS jako základ pro lepší příjem. 7. (bez obrázku) Chcete-li používat externí bluetooth mikrofon (č. 7) dodávaný v balení. Vyberte vhodné místo pro instalaci mikrofonu, instalujte společně s kabelovou redukcí z balení systému ZENEC a v přístroji změňte odpovídající nastavení. 8. (bez obrázku) Instalujte USB (č.10) prodlužovací kabel na pozici, kde si ho přejete mít. 4

5 9 9. Připojte hlavní kabel (č.9) systému ZENEC (č.1) do ISO konektoru ve voze. Případně upravte zapojení systému ZENEC komfortněji (na nástavbovou baterii, spínání od klíčku přes přepínač, a jiné vhodné způsoby) Připojte všechny další potřebné kabely k systému ZENEC (č.1) (například kameru). Případně použijte anténní adaptér ISO/DIN (č. 8) (součástí balení systému ZENEC). Zasuňte jednotku ZENEC do šachty tak hluboko, než se slyšitelně zacvakne/zaskočí. Poznámka Ujistěte se, že všechny konektory na zadní straně přístroje mají dostatečný prostor a nejsou ohnuté. U vozidel s původní FIAT aktivní anténou, je nutné zajistit napájení pro anténu. Věnujte zvláštní pozornost konektoru P.ANT a jeho propojení v hlavním kabelu (č.9). Neizolované kabely a konektory musí být dodatečně izolovány páskou. Uvedení do provozu Ujistěte se, až bude vozidlo venku v místě, kde nemohou příjem ovlivňovat okolní podmínky (budovy, stromy, střecha), že máte platný příjem GPS signálu. Nyní vložte do slotu pro NAVI SD navigační SD kartu (č.5) dodávanou v balení a nastartujte přístroj. Nyní stiskněte tlačítko NAV pro spuštění režimu navigace a zvolte zobrazení mapy. Čekejte, než se zobrazí vaše současné umístění. To může trvat 3 až 5 minut. Poté můžete používat systém ZENEC. Nakonec proveďte obecnou funkční zkoušku a proveďte základní nastavení. Také se ujistěte, že vozidlo nehlásí žádnou poruchu či varování. 5

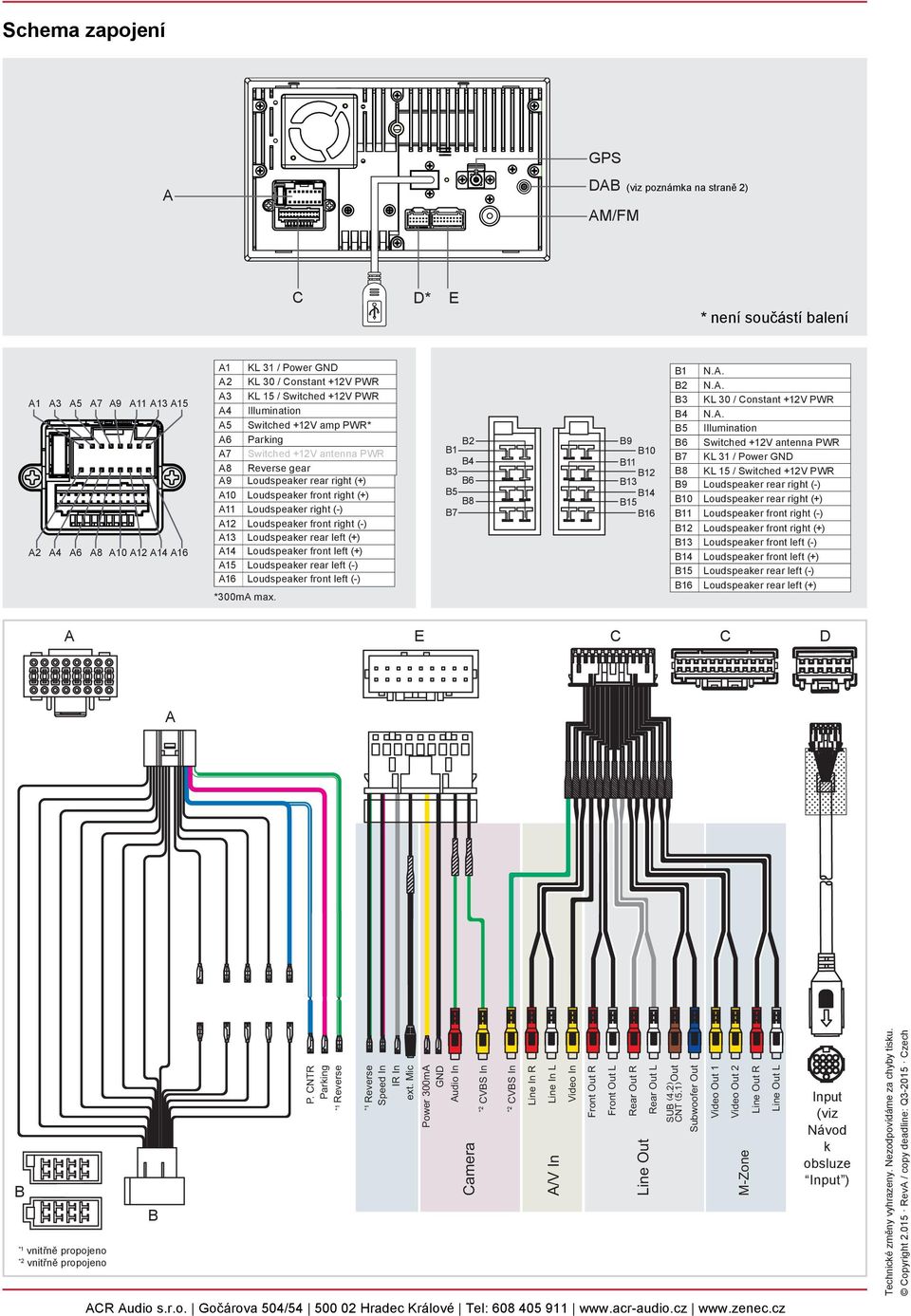

6 Schema zapojení A GPS DAB AM/FM (viz poznámka na straně 2) C D* E * není součástí balení A1 A3 A5 A7 A2 A4 A6 A8 A9 A11 A13 A15 A10 A12 A14 A16 A1 KL 31 / Power GND A2 KL 30 / Constant +12V PWR A3 KL 15 / Switched +12V PWR A4 Illumination A5 Switched +12V amp PWR* A6 Parking A7 Switched +12V antenna PWR A8 Reverse gear A9 Loudspeaker rear right (+) A10 Loudspeaker front right (+) A11 Loudspeaker right (-) A12 Loudspeaker front right (-) A13 Loudspeaker rear left (+) A14 Loudspeaker front left (+) A15 Loudspeaker rear left (-) A16 Loudspeaker front left (-) *300mA max. B2 B1 B4 B3 B6 B5 B8 B7 B9 B10 B11 B12 B13 B14 B15 B16 B1 N.A. B2 N.A. B3 KL 30 / Constant +12V PWR B4 N.A. B5 Illumination B6 Switched +12V antenna PWR B7 KL 31 / Power GND B8 KL 15 / Switched +12V PWR B9 Loudspeaker rear right (-) B10 Loudspeaker rear right (+) B11 Loudspeaker front right (-) B12 Loudspeaker front right (+) B13 Loudspeaker front left (-) B14 Loudspeaker front left (+) B15 Loudspeaker rear left (-) B16 Loudspeaker rear left (+) A E C C D A B *1 vnitřně propojeno *2 vnitřně propojeno B P. CNTR Parking Reverse *1 Reverse Speed In IR In ext. Mic *1 Power 300mA GND ACR Audio s.r.o. Gočárova 504/ Hradec Králové Tel: Audio In Camera CVBS In *2 CVBS In *2 Line In R Line In L A/V In Video In Front Out R Front Out L Rear Out R Line Out Rear Out L SUB (4.2) CNT (5.1) Out Subwoofer Out Video Out 1 Video Out 2 M-Zone Line Out R Line Out L Input (viz Návod k obsluze Input ) Technické změny vyhrazeny. Nezodpovídáme za chyby tisku. Copyright RevA / copy deadline: Q Czech
