4 1 Důležitá upozornění Návod k obsluze 1 Důležitá upozornění Bezpečnostní upozornění avarování Dbejte prosím bezpodmínečně na bezpečnostní upozornění a varování uvedená v tomto tiskopisu! Nebezpečí úrazu elektrickým proudem. Možné následky: Smrt nebo těžká poranění. Hrozící nebezpečí. Možné následky: Smrt nebo těžká poranění. Nebezpečí poranění. Možné následky: Lehká nebo drobná poranění. Riziko poškození. Možné následky: Poškození zařízení a jeho okolí. Uživatelské tipy a užitečné informace. Respektování následujícího návodu je předpokladem pro bezporuchový provoz a pro případné uplatňování nároků vyplývajících ze záruky. Než začnete s pohonem pracovat, přečtěte si proto nejprve návody k obsluze! Návod k obsluze MOVIDRIVE MDX61B...-5_ Návod k obsluze MOVIDRIVE MDX60B/61B Návod k obsluze Synchronní lineární motory SL2 Návody k obsluze obsahují důležité pokyny pro servis; musí být proto uloženy v blízkosti přístroje. Na domovské stránce SEW ( je k dispozici aktuální dokumentace ke stažení. Další dokumentace Informace pro konfiguraci, technické údaje a rozměrové listy naleznete v katalogu "Synchronní lineární motory SL2". Systémová příručka MOVIDRIVE MDX60B/61B 4 Návod k obsluze MOVIDRIVE MDX61B...-5_ se synchronními lineárními motory SL2

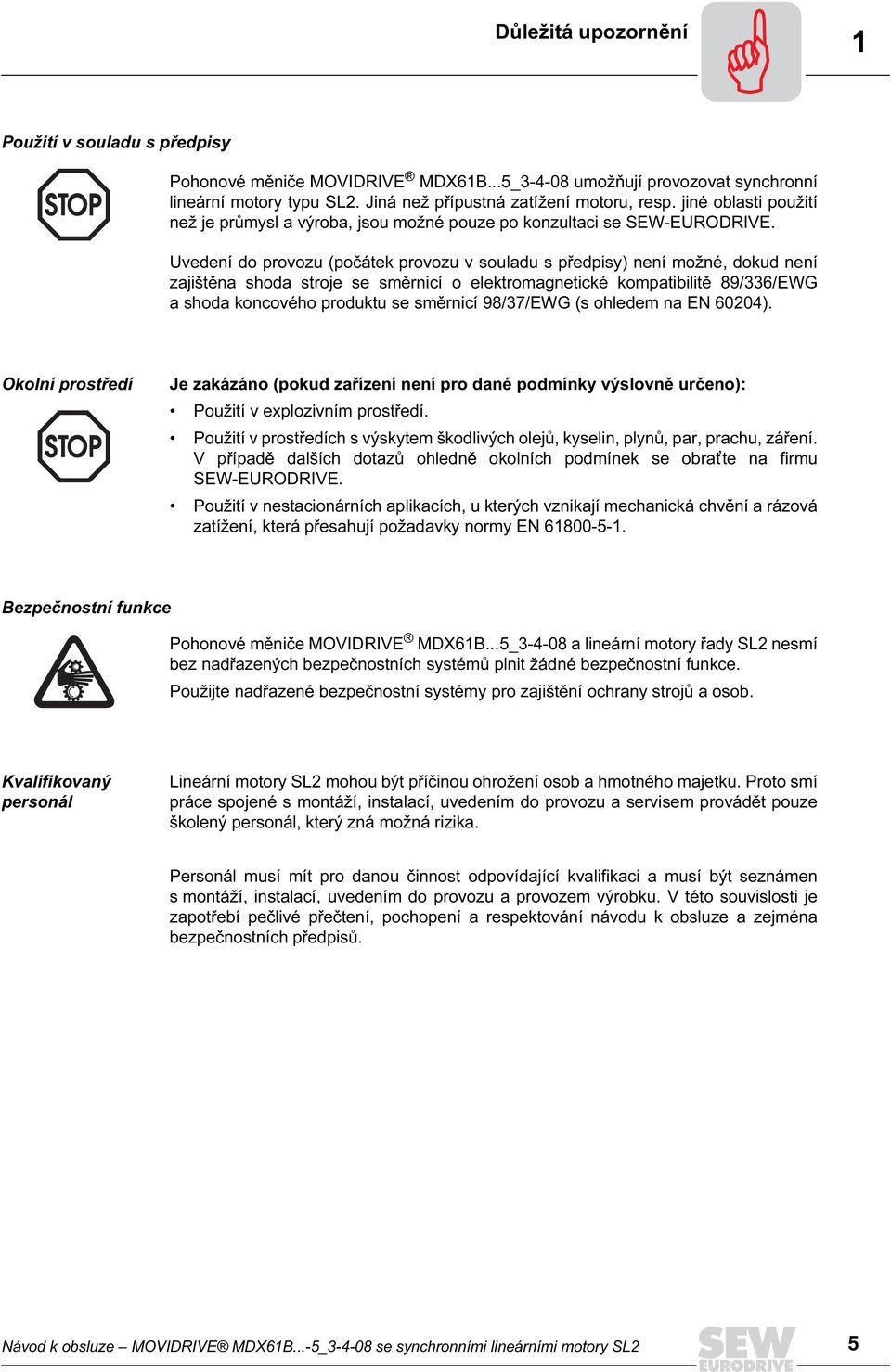

5 Důležitá upozornění 1 Použití v souladu s předpisy Pohonové měniče MOVIDRIVE MDX61B...5_ umožňují provozovat synchronní lineární motory typu SL2. Jiná než přípustná zatížení motoru, resp. jiné oblasti použití než je průmysl a výroba, jsou možné pouze po konzultaci se SEW-EURODRIVE. Uvedení do provozu (počátek provozu v souladu s předpisy) není možné, dokud není zajištěna shoda stroje se směrnicí o elektromagnetické kompatibilitě 89/336/EWG a shoda koncového produktu se směrnicí 98/37/EWG (s ohledem na EN 60204). Okolní prostředí Je zakázáno (pokud zařízení není pro dané podmínky výslovně určeno): Použití v explozivním prostředí. Použití v prostředích s výskytem škodlivých olejů, kyselin, plynů, par, prachu, záření. V případě dalších dotazů ohledně okolních podmínek se obrat te na firmu SEW-EURODRIVE. Použití v nestacionárních aplikacích, u kterých vznikají mechanická chvění a rázová zatížení, která přesahují požadavky normy EN Bezpečnostní funkce Pohonové měniče MOVIDRIVE MDX61B...5_ a lineární motory řady SL2 nesmí bez nadřazených bezpečnostních systémů plnit žádné bezpečnostní funkce. Použijte nadřazené bezpečnostní systémy pro zajištění ochrany strojů a osob. Kvalifikovaný personál Lineární motory SL2 mohou být příčinou ohrožení osob a hmotného majetku. Proto smí práce spojené s montáží, instalací, uvedením do provozu a servisem provádět pouze školený personál, který zná možná rizika. Personál musí mít pro danou činnost odpovídající kvalifikaci a musí být seznámen s montáží, instalací, uvedením do provozu a provozem výrobku. V této souvislosti je zapotřebí pečlivé přečtení, pochopení a respektování návodu k obsluze a zejména bezpečnostních předpisů. Návod k obsluze MOVIDRIVE MDX61B...-5_ se synchronními lineárními motory SL2 5

6 1 Důležitá upozornění Záruka Neodborná manipulace a jiná manipulace, která není v souladu s návodem k obsluze, má vliv na vlastnosti výrobku. Vede proto ke ztrátě jakýchkoli nároků na záruku vůči firmě SEW-EURODRIVE GmbH & Co KG. Názvy produktů a obchodní značky Značky a názvy produktů uvedené v návodu k obsluze jsou obchodní značky resp. registrované obchodní značky náležící majitelům těchto značek. Likvidace Respektujte prosím aktuální legislativu. Likvidaci provádějte v souladu s charakterem odpadu a s platnými předpisy odděleně, např. jako: elektronický odpad (plošné spoje) plast (kryt) plech měď atd. 6 Návod k obsluze MOVIDRIVE MDX61B...-5_ se synchronními lineárními motory SL2

7 Bezpečnostní pokyny 2 2 Bezpečnostní pokyny Respektujte bezpečnostní pokyny uvedené v následujících návodech k obsluze: Synchronní lineární motory SL2 MOVIDRIVE MDX60B/61B Návod k obsluze MOVIDRIVE MDX61B...-5_ se synchronními lineárními motory SL2 7

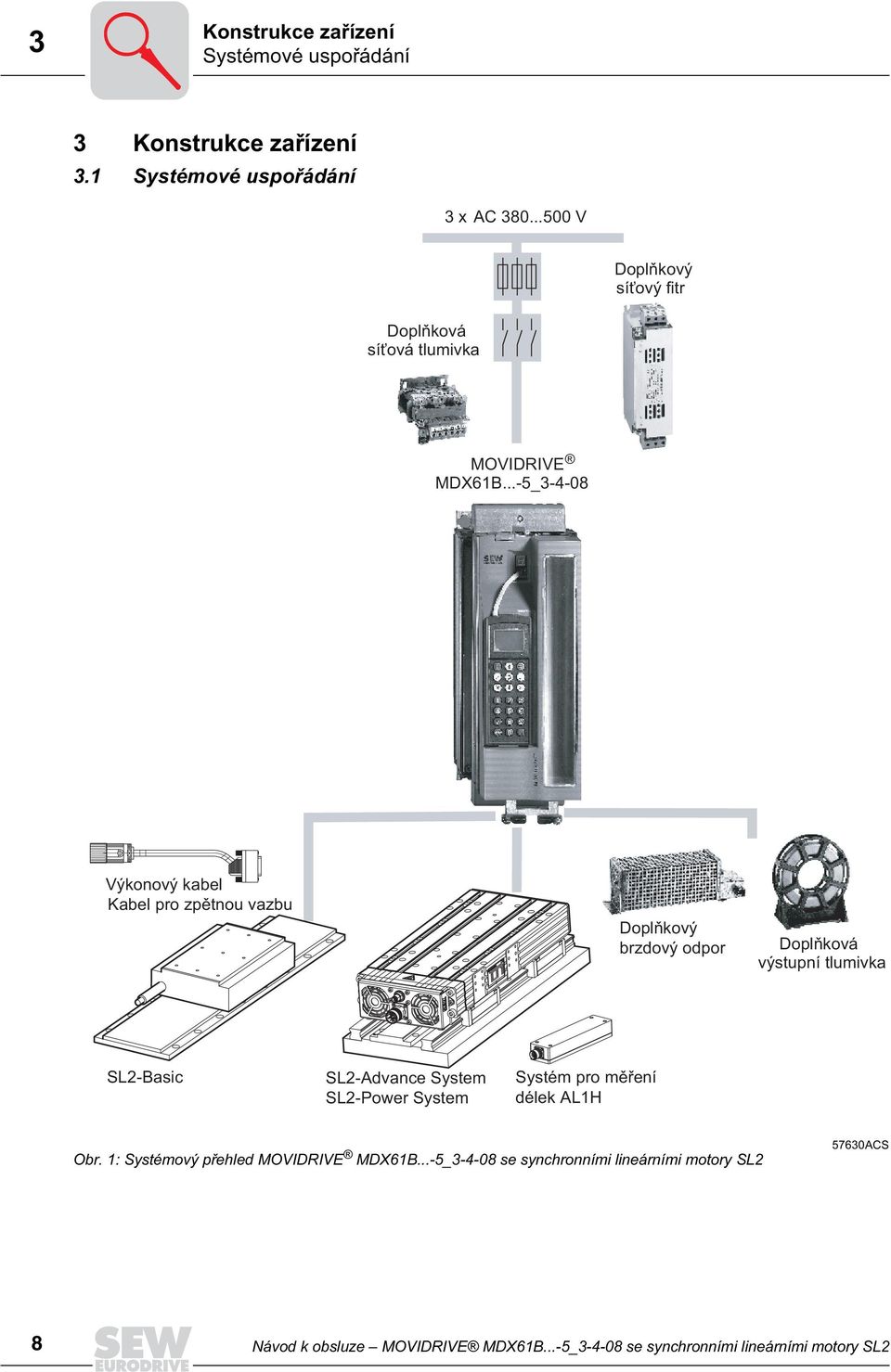

8 3 Konstrukce zařízení Systémové uspořádání 3 Konstrukce zařízení 3.1 Systémové uspořádání 3 x AC V Doplňkový síťový fitr Doplňková síťová tlumivka MOVIDRIVE MDX61B...-5_ Výkonový kabel Kabel pro zpětnou vazbu Doplňkový brzdový odpor Doplňková výstupní tlumivka SL2-Basic SL2-Advance System SL2-Power System Systém pro měření délek AL1H Obr. 1: Systémový přehled MOVIDRIVE MDX61B...-5_ se synchronními lineárními motory SL ACS 8 Návod k obsluze MOVIDRIVE MDX61B...-5_ se synchronními lineárními motory SL2

9 Konstrukce zařízení Provedení výrobku SL Provedení výrobku SL2 SEW-EURODRIVE rozlišuje u lineárních motorů SL2 tři výrobní provedení: SL2-Basic Blok motoru a sekundární součásti SL2-Advance System Blok motoru je integrován v chladicí jednotce a v sekundární části. Připraveno pro montáž lineárních vedení a lineárního čidla. SL2-Basic SL2-Power System Blok motoru je integrován v chladicí jednotce s externím ventilátorem a sekundárními díly. Připraveno pro montáž lineárních vedení a lineárního čidla. [1] [3] [2] Obr. 2: Synchronní lineární motor SL2-Basic 52619AXX SL2-Advance System / SL2- Power System [1] Primární díl [2] Elektrická přípojka ve formě kabelového svazku [3] Sekundární díl s permanentními magnety [1] [2] [5] [3] [7] [4] [6] Obr. 3: Synchronní lineární motor SL2-Advance System a SL2-Power System 55394AXX [1] Doplněk motoru, chladicí jednotka [2] Připravené drážky jako upevňovací systém pro nástavby namontované zákazníkem [3] Doplněk chladicí jednotky, externí ventilátor [4] Elektrický konektor [5] Primární díl (není vidět) namontovaný v chladicí jednotce [6] Sekundární díl [7] Systém pro měření délek Návod k obsluze MOVIDRIVE MDX61B...-5_ se synchronními lineárními motory SL2 9

10 3 Konstrukce zařízení Objednací čísla pro MOVIDRIVE MDX61B Objednací čísla pro MOVIDRIVE MDX61B Synchronní lineární motory SL2 se provozují společně s měničem MOVIDRIVE MDX61B...-5_ firmy SEW-EURODRIVE. Typové označení MOVIDRIVE MDX61B MDX61 B A Provedení 08 = Synchronní lineární motor SL2 Kvadranty Způsob připojení 4 = 4Q (s brzdovým spínačem) 3 = třífázové Odrušení na straně sítě A = stupeň odrušení A 0 = bez odrušení Připojovací napětí 5 = AC V Doporučený výkon motoru 0011 = 1,1 kw Verze B Konstrukční řada 61 = s možností doplňků Pro připojení čidla motoru AL1H je třeba vždy použít doplňkovou kartu čidla HIPERFACE, typ DEH11B (objednací číslo ). Další informace naleznete v systémové příručce MOVIDRIVE MDX60B/61B. Firmware podporuje výpočet obalových křivek přímo pohonem pro 20 záchytných bodů (_GetSys(SS_SPLINE, var)). Tímto způsobem je možné přímo v pohonu vypočítat ze záchytných bodů formátově nezávislou křivku, aniž by bylo třeba přenášet kompletní tabulku záchytných bodů z nadřazeného řízení. Zařízení MOVIDRIVE MDX61B mají všechny vlastnosti konstrukční řady MOVIDRIVE MDX60B/61B...-0T ( systémová příručka MOVIDRIVE MDX60B/61B). 10 Návod k obsluze MOVIDRIVE MDX61B...-5_ se synchronními lineárními motory SL2

11 Konstrukce zařízení Objednací čísla pro MOVIDRIVE MDX61B Přiřazení objednacích čísel MOVIDRIVE MDX61B Objednací číslo MDX61B0005-5A MDX61B0008-5A MDX61B0011-5A MDX61B0014-5A MDX61B0015-5A MDX61B0022-5A MDX61B0030-5A MDX61B0040-5A MDX61B0055-5A MDX61B0075-5A MDX61B0110-5A MDX61B MDX61B MDX61B MDX61B MDX61B MDX61B MDX61B MDX61B MDX61B MDX61B Návod k obsluze MOVIDRIVE MDX61B...-5_ se synchronními lineárními motory SL2 11

12 4 P6.. P60. P600 Parametry Nastavení parametrů 4 Parametry 4.1 Nastavení parametrů K dispozici jsou všechny parametry standardních zařízení MOVIDRIVE MDX60B/61B. Následující rotační veličiny je třeba přepočítat na lineární parametry: Rampy Otáčky Přepočty závisí na signální periodě připojeného čidla. Pro vyloučení chyby vzniklé zaokrouhlením zadávejte hodnoty do tabulky pro uvedení do provozu ( následující obrázek) AEN 12 Návod k obsluze MOVIDRIVE MDX61B...-5_ se synchronními lineárními motory SL2

13 Elektrická instalace Bezpečnostní pokyny 5 5 Elektrická instalace Při instalaci bezpodmínečně dbejte na bezpečnostní pokyny uvedené v návodu k obsluze měniče! 5.1 Bezpečnostní pokyny Zajištění elektromagnetické kompatibility Synchronní lineární motory SL2 a MOVIDRIVE MDX61B...-5_ firmy SEW-EURODRIVE jsou navrženy jako součásti pro montáž do strojů a zařízení. Za dodržení směrnice o elektromagnetické kompatibilitě č. 89/336/EWG odpovídá výrobce stroje nebo zařízení. Detailní informace k tomuto tématu naleznete v dokumentu SEW: "Praxe techniky pohonů, svazek 7, Projektování pohonů" a "Praxe techniky pohonů, svazek 9, Elektromagnetická kompatibilita v technice pohonů". Připojení čidla Při připojování čidla prosím dbejte na následující pokyny: Pokud je na doplňkovém zařízení DEH11B kromě čidla Hiperface AL1H na svorce X15 připojeno další čidlo na svorce X14, je třeba jedno z těchto čidel napájet externím napětím (přitom respektujte pravidlo, že maximální proudová zatížitelnost napájení DC 12 V na svorkách X14/X15 činí celkem 650 ma). Používejte pouze stíněná vedení s párově zapletenými žilami. Pokládejte stínění oboustranně velkou plochou na potenciál PE. Signální vedení pokládejte odděleně od výkonových kabelů nebo brzdového vedení (vzdálenost nejméně 200 mm). Vyhodnocovací zařízení TF Při kombinaci pohonu SL2... s měničem MOVIDRIVE MDX61B...-5_ je možné vyhodnocovací zařízení TF připojit a vyhodnocovat přímo na měniči. Úplná ochrana motoru je zaručena pouze se zařízením TF. Při použití teplotního čidla KTY (KTY ) bezpodmínečně konzultujte technické podmínky s firmou SEW-EURODRIVE. Návod k obsluze MOVIDRIVE MDX61B...-5_ se synchronními lineárními motory SL2 13

14 5 Elektrická instalace Bezpečnostní pokyny Konstrukce kabelů zpětné vazby AL1H pro MOVIDRIVE MDX61B [5] [1] [2] [3] [4] Obr. 4: Konstrukce kabelů zpětné vazby AL1H 57872AXX [1] [2] [3] [4] [5] Konektor: Intercontec ASTA Potisk: SEW-EURODRIVE Typový štítek Délka vedení 10 m: tolerance +200 mm Délka vedení 10 m: tolerance +2 % Přípustná délka vedení podle technických podkladů Konektor sub D Pro připojení systému čidla se používá 12pólový signální konektor firmy Interconec se zdířkovými kontakty odolný proti elektromagnetickému rušení. Stínění je uloženo v tělese v souladu se zásadami elektromagnetické kompatibility. Všechny konektory jsou na straně kabelu utěsněny pomocí lamelového těsnění. Konec kabelu na straně měniče Na straně měniče je použit běžný konektor sub D s kolíkovými kontakty odolný proti elektromagnetickému rušení. Na kabelu se použije 15pólový konektor zvolený podle měniče. Hybridní kabel Na vnějším plášti je na straně motoru a měniče umístěn typový štítek s objednacím číslem a s označením firmy, která provedla prefabrikaci kabelu. Objednací délka a přípustná tolerance jsou vzájemně závislé následujícím způsobem: Délka vedení 10 m: tolerance 200 mm Délka vedení 10 m: tolerance +2 % Pro konfiguraci maximální délky kabelu respektujte údaje v systémové příručce měniče. 14 Návod k obsluze MOVIDRIVE MDX61B...-5_ se synchronními lineárními motory SL2

15 Elektrická instalace Bezpečnostní pokyny 5 Kabel pro čidlo AL1H MOVIDRIVE B Obr. 5: Připojovací kabel čidla AL1H 57871AXX Typ Pokládání Objednací číslo SL2 vlečné pokládání (MOVIDRIVE B) Připojení čidla Hiperface AL1H na DEH11B Následující obrázek znázorňuje připojení čidla Hiperface AL1H (pohled na konektor čidla) k doplňkovému zařízení DEH11B (pohled na zdířku X15). 6 8 AL1H RD 1 BU 5 YE 6 GN 7 VT 2 BK 10 GYPK U S 12 RDBU cos+ cossin+ sin- DATA- DATA+ PK GY max. 100 m DEH11B, X15: AXX Návod k obsluze MOVIDRIVE MDX61B...-5_ se synchronními lineárními motory SL2 15

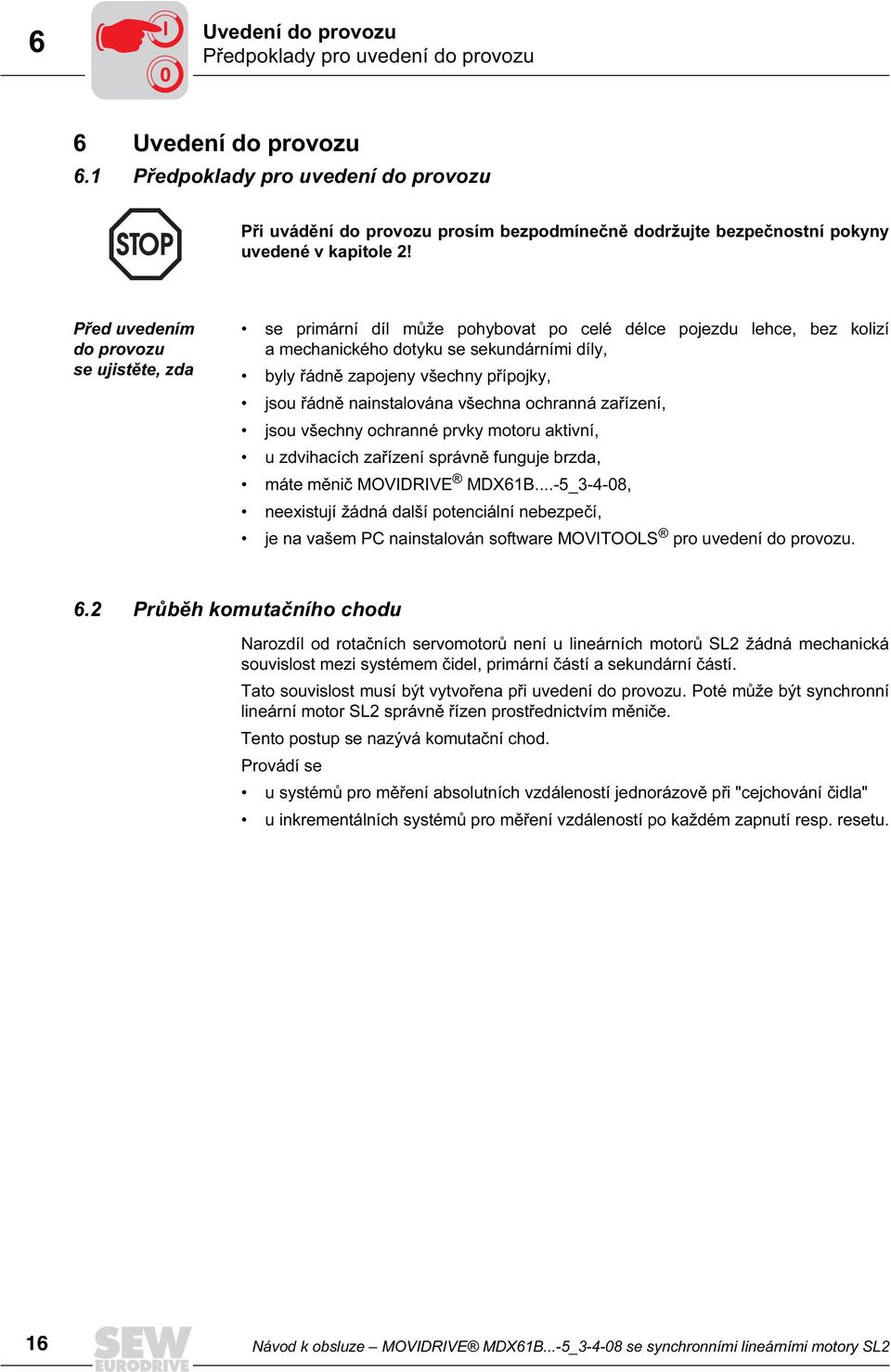

16 6 I 0 Uvedení do provozu Předpoklady pro uvedení do provozu 6 Uvedení do provozu 6.1 Předpoklady pro uvedení do provozu Při uvádění do provozu prosím bezpodmínečně dodržujte bezpečnostní pokyny uvedené v kapitole 2! Před uvedením do provozu se ujistěte, zda se primární díl může pohybovat po celé délce pojezdu lehce, bez kolizí a mechanického dotyku se sekundárními díly, byly řádně zapojeny všechny přípojky, jsou řádně nainstalována všechna ochranná zařízení, jsou všechny ochranné prvky motoru aktivní, u zdvihacích zařízení správně funguje brzda, máte měnič MOVIDRIVE MDX61B...-5_3-4-08, neexistují žádná další potenciální nebezpečí, je na vašem PC nainstalován software MOVITOOLS pro uvedení do provozu. 6.2 Průběh komutačního chodu Narozdíl od rotačních servomotorů není u lineárních motorů SL2 žádná mechanická souvislost mezi systémem čidel, primární částí a sekundární částí. Tato souvislost musí být vytvořena při uvedení do provozu. Poté může být synchronní lineární motor SL2 správně řízen prostřednictvím měniče. Tento postup se nazývá komutační chod. Provádí se u systémů pro měření absolutních vzdáleností jednorázově při "cejchování čidla" u inkrementálních systémů pro měření vzdáleností po každém zapnutí resp. resetu. 16 Návod k obsluze MOVIDRIVE MDX61B...-5_ se synchronními lineárními motory SL2

17 Uvedení do provozu Průběh komutačního chodu I 0 6 Průběh komutačního chodu 1. Lineární motor SL2 se posune do náhodné polohy v pozitivním nebo negativním směru (0 mm až max. 16 mm od aktuální polohy). V této poloze zůstane lineární motor SL2 cca 1 sekundu stát. 16 mm 16 mm - + Obr. 6: Komutační chod, 1. cyklus 53461AXX 2. Lineární motor SL2 popojede o 32 mm v kladném směru. V této poloze zůstane cca 1 sekundu stát. 32 mm - + Obr. 7: Komutační chod, 2. cyklus 53462AXX 3. Lineární motor SL2 popojede o 32 mm v negativním směru. V této poloze zůstane cca 1 sekundu stát. 32 mm - + Obr. 8: Komutační chod, 3. cyklus 53463AXX Měnič zopakuje komutační chod, pokud lineární motor SL2 v jeho průběhu narazí na hardwarový koncový spínač. Následkem toho motor SL2 najede do nové výchozí polohy, která se nachází o 32 mm dále směrem dovnitř, a zopakuje komutační chod. Poté se ozve lehké cvaknutí a lineární měnič přepne z řízeného provozu na regulovaný. Proměnná H458 se nastaví na hodnotu "1". Návod k obsluze MOVIDRIVE MDX61B...-5_ se synchronními lineárními motory SL2 17

18 6 I 0 Uvedení do provozu Průběh uvedení do provozu 6.3 Průběh uvedení do provozu Průběh uvedení do provozu je rozčleněn do následujících úseků: Zprovoznění lineárního motoru Zprovoznění regulátoru V/X Test vyhodnocování čidel Test hardwarových koncových spínačů Aktivace omezení pohonu pro první uvedení do provozu Komutační chod (s čidlem absolutních hodnot nebo s inkrementálním čidlem) Optimalizace osy Zprovoznění lineárního motoru Ujistěte se, že se měnič nachází v režimu blokování regulátoru nebo provozu na 24 V. V programu MOVITOOLS zvolte v menu položku [Startup] (Uvedení do provozu) / [Linear motor] (Lineární motor) ( následující obrázek) AEN Označte možnost "Motor and encoder commissioning + V/X controller commissioning" (Zprovoznění motoru a čidla + zprovoznění regulátoru V/X). Klikněte na tlačítko "Next" (Další). 18 Návod k obsluze MOVIDRIVE MDX61B...-5_ se synchronními lineárními motory SL2

19 Uvedení do provozu Průběh uvedení do provozu I 0 6 V následujícím okně je třeba zadat data připojeného lineárního motoru a systému čidel AEN Po zadání všech dat klikněte na tlačítko "Next" (Další). Otevře se okno "Conversion factors" (Faktory pro přepočet) ( následující obrázek) AEN Zobrazí se faktory pro přepočet mezi lineárními a rotačními veličinami. Klikněte na "Next" (Další). Pro přenos dat do měniče klikněte v následujícím okně na tlačítko "Download". Poté se automaticky otevře okno pro zprovoznění regulátoru V/X ( následující obrázek). Návod k obsluze MOVIDRIVE MDX61B...-5_ se synchronními lineárními motory SL2 19

20 6 I 0 Uvedení do provozu Průběh uvedení do provozu Zprovoznění regulátoru V/X 10529BEN V zadávacím poli "Total volume moved" (Celková pohyblivá hmota) zadejte celkovou hmotnost části, která se má pohybovat. Ve výběrovém poli "Drive" (Pohon) zvolte, zda je pohon bez vůle, nebo nikoli. V zadávacím poli "Stiffness" (Tuhost) zadejte tuhost pohonu (počínaje hodnotou "1"). Popsaný postup je možné po uvedení do provozu zopakovat za účelem optimalizace pohonu a kontroly čidel a koncových spínačů ( odstavec "Optimalizace osy"). Klikněte na tlačítko "Next" (Další). Zobrazí se navrhované parametry regulátoru ( následující obrázek) AEN Klikněte na tlačítko "Take over proposal" (Převzít navržené hodnoty). Navržené hodnoty se zobrazí v položce "System values" (Systémové hodnoty). Poté klikněte na "Next" (Další). 20 Návod k obsluze MOVIDRIVE MDX61B...-5_ se synchronními lineárními motory SL2

21 Uvedení do provozu Průběh uvedení do provozu I 0 6 Zobrazí se navržené parametry pojezdu (vlevo) a systémové hodnoty (lineární a přepočítané na rotační veličiny) ( následující obrázek) AEN Pokud chcete navržené hodnoty převzít, klikněte na tlačítko "Take over proposal" (Převzít navržené hodnoty). V opačném případě můžete hodnoty upravit. Poté klikněte na "Next" (Další) AEN Pro ukončení procesu uvedení do provozu a nahrání dat do měniče klikněte na tlačítko "Download". Návod k obsluze MOVIDRIVE MDX61B...-5_ se synchronními lineárními motory SL2 21

22 6 I 0 Uvedení do provozu Průběh uvedení do provozu Test vyhodnocování čidel Posuňte primární část rukou v libovolném směru a sledujte v programu MOVITOOLS parametr P003 Actual position. Zjistěte pozitivní směr pohybu. Poté lineární motor SL2 jednou posuňte přes celou dráhu pojezdu a přezkoušejte, zda čidlo funguje ve všech oblastech správně. Test hardwarových koncových spínačů Nastavte parametry hardwarových koncových spínačů ( následující obrázek) a překontrolujte jejich funkci ručním přesunutím primární části k těmto spínačům AEN Aktivace omezení pohonu pro první uvedení do provozu Pro první uvedení do provozu omezte maximální rychlost prostřednictvím parametru P302 Max. speed 1 a maximální sílu prostřednictvím parametru P304 Torque limit, aby v případě nekontrolovaného pohybu osy nemohl motor vyvinout plnou rychlost a sílu. Neomezujte maximální sílu přes parametr P303 Current limit 1 a rovněž neomezujte maximální rychlost v prvním dialogovém okně pro uvedení lineárního motoru do provozu, nebot tím může dojít k ovlivnění interních systémových hodnot. 22 Návod k obsluze MOVIDRIVE MDX61B...-5_ se synchronními lineárními motory SL2

23 Uvedení do provozu Průběh uvedení do provozu I 0 6 Komutační chod Respektujte následující pokyny: Na binárním vstupu musí být vždy přítomen signál "Uvolnění". V průběhu komutačního chodu nesmí být na měniči v žádném případě přítomen signál pro uvolnění! Zajistěte možnost pojezdu motoru vpravo o délku odpovídající mezipólové vzdálenosti. Motor s čidlem Hiperface Pokud je motor vybaven čidlem Hiperface, je třeba jednorázově určit relativní polohu motoru vzhledem k čidlu. Pro tento účel zvolte při uvedení lineárního motoru do provozu možnost "Encoder adjustment" (Kalibrace čidla) ( následující obrázek) AEN Klikněte na tlačítko "Next" (Další). Otevře se okno "Encoder adjustment" (Kalibrace čidla) ( následující obrázek). Návod k obsluze MOVIDRIVE MDX61B...-5_ se synchronními lineárními motory SL2 23

24 6 I 0 Uvedení do provozu Průběh uvedení do provozu Klikněte na tlačítko "Start" AEN 11235AEN Deaktivujte blokování regulátoru (DI00=1). Spustí se kalibrace čidla. Po ukončení kalibrace čidla se zobrazí následující okno. 24 Návod k obsluze MOVIDRIVE MDX61B...-5_ se synchronními lineárními motory SL2

25 Uvedení do provozu Průběh uvedení do provozu I AEN Proces zaměřování je ukončen, čidlo je nakalibrované. Po úspěšném komutačním chodu měnič automaticky nastaví proměnnou IPOS plus H458 na hodnotu "1". Tato hodnota se později vyhodnotí v programu IPOS plus resp. v řízení PLC, aby bylo možné povolit uvolnění měniče. Motor s inkrementálním čidlem Respektujte následující pokyny: Zajistěte možnost pojezdu motoru vpravo o délku odpovídající mezipólové vzdálenosti při každém zapnutí sítě nebo resetu měniče. Pohon je možné uvolnit pouze tehdy, pokud je proměnná IPOS plus H458 nastavena na hodnotu "1". Pokud je motor vybaven inkrementálním čidlem, je třeba při každém připojení sít ového napětí nově určit relativní polohu čidla vzhledem k motoru. Komutační chod se spustí automaticky nastavením svorky "/Blokování regulátoru" na hodnotu "1". Po úspěšném komutačním chodu měnič automaticky nastaví proměnnou H458 na hodnotu "1". Tato hodnota se později vyhodnotí v programu IPOS plus resp. v řízení PLC, aby bylo možné povolit uvolnění měniče. Návod k obsluze MOVIDRIVE MDX61B...-5_ se synchronními lineárními motory SL2 25

26 6 I 0 Uvedení do provozu Průběh uvedení do provozu Optimalizace osy Napište jednoduchý program IPOS plus, podle kterého se lineární motor SL2 bude cyklicky pohybovat mezi dvěma polohami. Spust te program IPOS plus a zvolte v okně pro uvedení lineárního motoru do provozu možnost "Only V/X controller commissioning" (Zprovoznit pouze regulátor V/X). Pokud se lineární motor pohybuje správně, nastavte omezení proudu a síly na původní hodnoty a prostřednictvím zadávacího pole "Stiffness" (Tuhost) a tlačítka "Estimate" (Odhad) optimalizujte regulační obvod pohonu stejně jako u rotačních servomotorů ( odstavec "Zprovoznění regulátoru V/X") BEN Obr. 9: Dialog pro optimalizaci osy pomocí tlačítka "odhad" ("Estimate") a položky "Tuhost" ("Stiffness") Další nastavení Pokud nespustíte proces "Encoder adjustment" (Kalibrace čidla), chová se čidlo absolutních hodnot jako inkrementální čidlo a lineární motor SL2 provádí po každém zapnutí při zrušení blokování regulátoru komutační chod. Pokud u lineární osy potřebujete opačný pozitivní směr odečítání čidla, aktivujte reverzaci směru otáčení motoru přes parametr P350. Při zastaveném a uvolněném motoru vytáhněte vedení TF na měniči a přezkoušejte, zda reaguje kontrola čidla TF (chyba 31; reakce TF). Pokud je pohon vybaven externí brzdou, doporučuje se řídit tuto brzdu přímo. Pomocí parametrů P730-P732 nastavte ovládání brzdy. 26 Návod k obsluze MOVIDRIVE MDX61B...-5_ se synchronními lineárními motory SL2

27 Uvedení do provozu Výpočet parametrů pojezdu I Výpočet parametrů pojezdu Měnič a integrované sekvenční řízení IPOS plus pracují interně s rotačními veličinami. V průběhu uvedení do provozu stanoví rozhraní faktory pro přepočet z rotačních veličin na translační AEN Obr. 10: Přepočtové faktory pro SL2-100M-030 s čidlem HIPERFACE zobrazené po uvedení lineárního motoru do provozu Příklad: Synchronní lineární motor SL2-100M-030 HIPERFACE s čidlem má být provozován s následujícími parametry: v = 1 m/s s = 1000 mm a = 5 m/s 2 Pomocí výše uvedených přepočtových faktorů musí být do řízení IPOS plus resp. přes průmyslovou sběrnici zadány následující rotační parametry: Otáčky = rychlost / 0,0007 = /min Dráha = (64 / 625) 1000 = inkrementů Rampa = 2,000 / 5 = 0,4 s Návod k obsluze MOVIDRIVE MDX61B...-5_ se synchronními lineárními motory SL2 27

28 6 I 0 Uvedení do provozu Výpočet parametrů pojezdu 10530AEN Obr. 11: Dialog v rozhraní pro uvedení lineárního motoru do provozu s interním přepočtem lineárních veličin na rotační Hodnoty na Obr. 10 jsou zaokrouhleny. Přesné rotační veličiny pro řízení IPOS plus můžete vypočítat z translačních veličin v posledním dialogovém okně pro uvedení do provozu regulátoru V/X. Na Obr. 11 byly např. po zadání polohovací rychlosti 1 m/s vypočteny požadované otáčky pro IPOS plus, které činí 1500 ot/min. 28 Návod k obsluze MOVIDRIVE MDX61B...-5_ se synchronními lineárními motory SL2

29 Uvedení do provozu Výpočet parametrů pojezdu I 0 6 Příklad programu IPOS plus pro inkrementální měřicí systém [1] Uvolnění se resetuje [2] Systém čeká na ukončení komutačního vyhledávání [3] Přivede se signál pro uvolnění [4] Program pokračuje obvyklým způsobem 11237AEN Důležitá upozornění U absolutních měřicích systémů musí být zajištěna možnost neomezeného pojezdu motoru během uvádění do provozu vpravo o délku odpovídající mezipólové vzdálenosti. U inkrementálních měřicích systémů musí být při každém zapnutí zajištěna možnost neomezeného pojezdu motoru vpravo o délku odpovídající mezipólové vzdálenosti. Komutační vyhledávání se automaticky spustí při nastavení "/BLOKOVÁNÍ REGULÁTORU=1". Poté se proměnná H458 nastaví na hodnotu "1" a začne se vykonávat program IPOS plus. Návod k obsluze MOVIDRIVE MDX61B...-5_ se synchronními lineárními motory SL2 29

30 7 Provoz a servis Provozní poruchy 7 Provoz a servis 7.1 Provozní poruchy Měnič MOVIDRIVE MDX61B...-5_ hlásí provozní poruchy prostřednictvím 7segmentového displeje a chybového kódu. Pro odstranění chyby použijte návod k obsluze pro MOVIDRIVE MDX60B/61B. Následující pokyny jsou doplňkem pokynů pro vyhledávání chyb speciálně pro synchronní lineární motory SL2. U neodborného zapojení z hlediska elektromagnetické kompatibility dochází k obtížně lokalizovatelným poruchám. Tyto poruchy se kvůli společnému vedení vodičů TF v kabelu motoru často projevují na měniči. Pro vyloučení těchto chyb doporučujeme při hledání chyby zkusit během komutačního chodu odpojit zařízení TF a parametr P835 nastavit na "žádná reakce". Kontrola motoru je deaktivována (parametr P835 je nastaven na "žádná reakce"): Zajistěte, aby u lineárního motoru SL2 nedocházelo k tepelnému přetížení! Lineární motor SL2 by byl jinak zničen. Po úspěšném odstranění chyby bezpodmínečně znovu připojte čidlo TF a nastavte parametr P835 na "NOUZ. ZASTAVENÍ / PORUCHA". 30 Návod k obsluze MOVIDRIVE MDX61B...-5_ se synchronními lineárními motory SL2

31 Provoz a servis Poruchy během komutačního vyhledávání Poruchy během komutačního vyhledávání Porucha Možná příčina Náprava Chyba čidla (14), pokud je lineární motor SL2 posouván rukou Lineární motor se po odstranění blokování regulátoru nerozběhne Sledování otáček / vlečná chyba při komutačním chodu Chyba čidla při komutačním chodu v pozitivním směru (2. pohyb) Chyba čidla při komutačním chodu v negativním směru (3. pohyb) Lineární motor SL2 se nezastavuje Čidlo není správně namontováno Čidlo není správně zapojeno Vedení motoru je přerušené Funkce brzdy P730 = ZAP Pouze u čidla Hiperface : Měnič hlásí, že čidlo je již nakalibrované (H458=1) Měnič není ve stavu "BEZ UVOLNĚNÍ", nebot je současně aktivováno blokování regulátoru i uvolnění nebo např. není žádná svorka naprogramována na "UVOLNĚNÍ". Problémy s elektromagnetickou kompatibilitou Směr odečítání čidla nesouhlasí se sledem fází U, V, W motoru Rozlišení systému čidla není správné / čidlo je vadné Příliš nízká proudová hranice Dráhy nejsou shodné, nebot posuv v ose jde ztěžka Dráhy nejsou shodné, nebot je vadné čidlo Příliš nízká proudová hranice Problémy s elektromagnetickou kompatibilitou Vadné místo v lineárním měřítku Zkontrolujte instalaci čidla podle údajů výrobce čidla: 1. mezera mezi čidlem a měřicí páskou 2. orientace čidla vůči měřicí pásce 3. u čidla HIPERFACE : zkontrolujte směr nasazení tak, aby kabelový vývod ukazoval směrem k menším absolutním hodnotám (směrem na "Dot" na měřicí pásce, pokud je k dispozici) Zkontrolujte obsazení pinů, čidlo HIPERFACE pro tento účel zkušebně uveďte do provozu jako čidlo Sin/Cos Zkontrolujte přívodní kabely lineárního motoru Parametr P730 musí být pro komutační vyhledávání nastaven na hodnotu "VYP". Pokud chcete provést komutační chod, přejděte do dialogu pro uvedení do provozu "Encoder adjustment" ("Kalibrace čidla"); v tomto případě měnič příslušný bit automaticky vrátí zpět Na binárním vstupu zadejte UVOLNĚNÍ buď přímo na zařízení, přes řídicí slovo IPOS plus, nebo přes průmyslovou sběrnici, např. P603 = UVOLNĚNÍ/ZASTAVENÍ Viz systémová příručka MOVIDRIVE MDX60B / 61B a svazek 9 Praxe techniky pohonů. Přezkoušejte správné stínění, vyrovnání potenciálů a respektujte pokyny uvedené na začátku této kapitoly. Zkontrolujte, zda čidlo načítá kladné hodnoty ve směru, ve kterém se pohybovala primární část. Pokud ne, vyměňte přívody U a W na vedení motoru. Posuňte lineární motor SL2 o definovanou dráhu a přezkoušejte pomocí přepočtu uvedeného v softwaru MOVITOOLS, zda zobrazené inkrementy souhlasí s přepočtenou hodnotou. V případě potřeby upravte rozlišení čidla v rozhraní pro uvedení lineárního motoru do provozu a překontrolujte vzdálenost mezi čtecí hlavou a měřicí páskou. Nastavte parametr P303 zpět na hodnotu nastavenou při uvedení lineárního motoru do provozu. Pro snížení síly používejte parametr P304. Zajistěte, aby se pohon v celém úseku pohyboval lehce, a aby na něj nepůsobily žádné další síly (procesní síly, setrvačné síly). Posuňte lineární motor SL2 o definovanou dráhu a přezkoušejte pomocí přepočtu uvedeného v softwaru MOVITOOLS, zda zobrazené inkrementy souhlasí s přepočtenou hodnotou. V případě potřeby upravte rozlišení čidla v rozhraní pro uvedení lineárního motoru do provozu a překontrolujte vzdálenost mezi čtecí hlavou a měřicí páskou. Nastavte parametr P303 zpět na hodnotu nastavenou při uvedení lineárního motoru do provozu. Pro snížení síly používejte parametr P304. Viz systémová příručka MOVIDRIVE MDX60B / 61B a svazek 9 Praxe techniky pohonů. Přezkoušejte správné stínění, vyrovnání potenciálů a respektujte pokyny uvedené na začátku této kapitoly. Posuňte lineární motor SL2 o definovanou dráhu a přezkoušejte pomocí přepočtu uvedeného v softwaru MOVITOOLS, zda zobrazené inkrementy souhlasí s přepočtenou hodnotou. Proveďte tuto operaci na různých místech a překontrolujte vzdálenost mezi čtecí hlavou a měřicí páskou. Návod k obsluze MOVIDRIVE MDX61B...-5_ se synchronními lineárními motory SL2 31

32 7 Provoz a servis Poruchy při provozu 7.3 Poruchy při provozu Porucha Možná příčina Náprava Lineární motor SL2 se nerozbíhá Lineární motor SL2 vrčí, resp. běží neklidně Lineární motor SL2 je příliš horký Chyba čidla HIPERFACE Vedení motoru je přerušené Brzda se neodbrzďuje Porucha na vedení čidla Parametry regulátoru nejsou správně nastaveny Spojení mezi primárním dílem a čidlem není dostatečně tuhé Překročení přípustné provozní teploty čidla Přetížení Nedostatečné chlazení Příliš velká vzduchová mezera, tj. ztráta výkonu při stejném proudu (viz tabulka pro snížení výkonu v katalogu "Synchronní lineární motory SL2") Teplota okolí je příliš vysoká Poruchy na vedení čidla Čidlo není správně namontováno Zkontrolujte připojení motoru. Zkontrolujte ovládání brzdy. U pneumatických brzd zkontrolujte přívod vzduchu. Viz systémová příručka MOVIDRIVE MDX60B / 61B a svazek 9 Praxe techniky pohonů. Přezkoušejte správné stínění, vyrovnání potenciálů a respektujte pokyny uvedené na začátku této kapitoly. Proveďte znovu uvedení regulačního obvodu do provozu. Zkontrolujte, zda je čidlo mechanicky dostatečně pevně spojeno s primárním dílem. Zvolte pojezdový cyklus tak, aby efektivní hodnota výstupního proudu byla nižší, než jmenovitý proud motoru. Zajistěte lepší odvod tepla z primárního dílu. Tepelně oddělte čidlo (montáž s plastovou mezideskou). Použijte čidlo s vyšší přípustnou provozní teplotou. Zvolte pojezdový cyklus tak, aby efektivní hodnota výstupního proudu byla nižší, než jmenovitý proud motoru. Zlepšete chlazení, případně namontujte ventilátor. Upravte vzduchovou mezeru. Zvolte pojezdový cyklus tak, aby efektivní hodnota výstupního proudu byla nižší, než jmenovitý proud lineárního motoru SL2. Pokud k těmto chybám nedochází při ručním posouvání, je často příčinou porucha na vedení čidla resp. TF. Pro odstranění chyby se řiďte pokyny uvedenými v systémové příručce MOVIDRIVE MDX60B / 61B a svazku 9 publikace Praxe techniky pohonů. Překontrolujte správné stínění, vyrovnání potenciálů a respektujte pokyny uvedené na začátku této kapitoly. Zkontrolujte instalaci čidla podle údajů výrobce čidla: 1. mezera mezi čidlem a měřicí páskou 2. orientace čidla vůči měřicí pásce 3. U čidla Hiperface : Zkontrolujte směr nasazení tak, aby kabelový vývod ukazoval směrem k menším absolutním hodnotám (směrem na "Bod" ("Dot") na měřicí pásce, pokud je k dispozici). Zkontrolujte tuhost nástavby čidla. I při velkých zrychleních musí být dodrženy výrobní tolerance. 32 Návod k obsluze MOVIDRIVE MDX61B...-5_ se synchronními lineárními motory SL2
