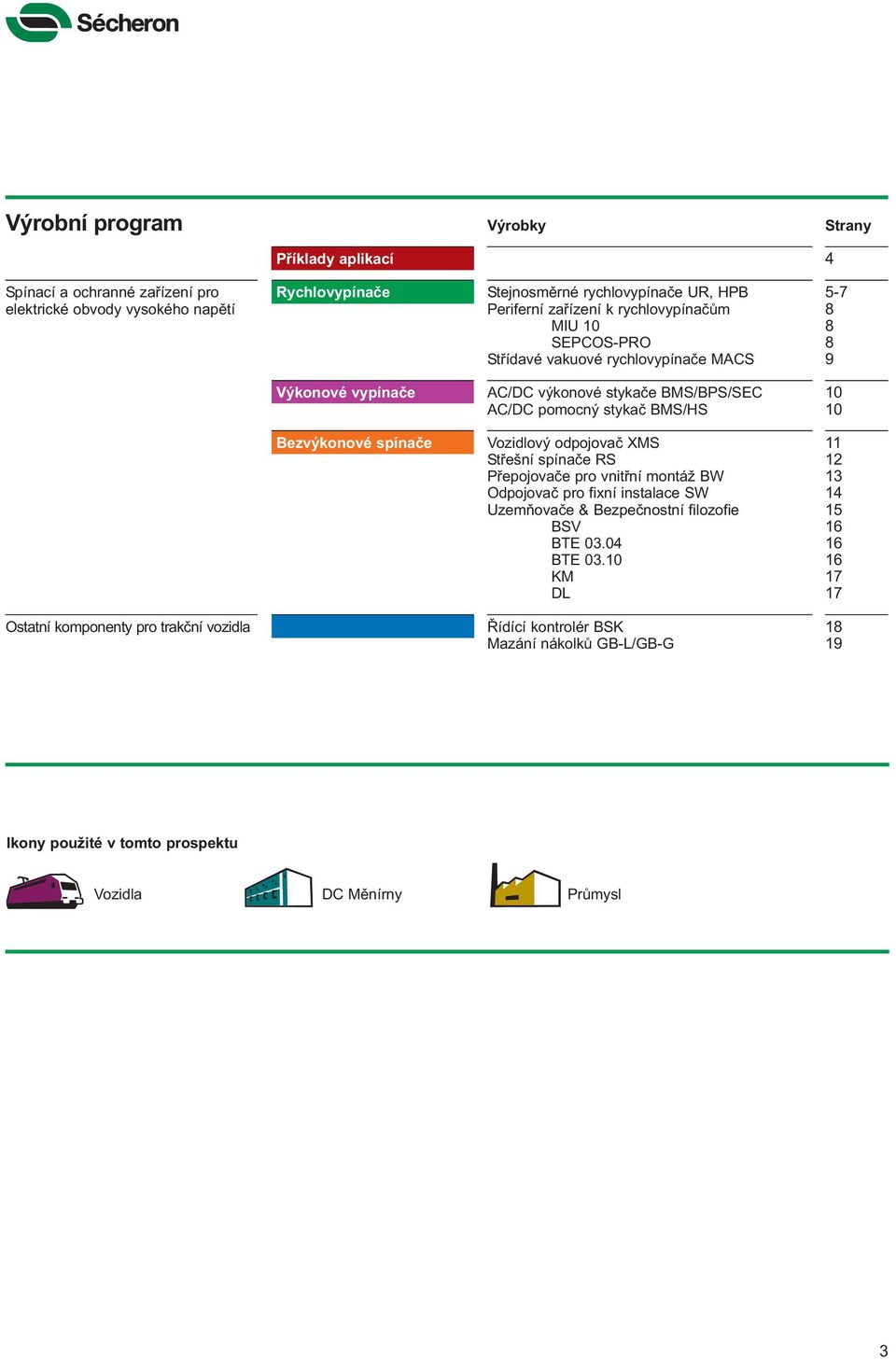

3 Výrobní program Výrobky Strany Příklady aplikací 4 Spínací a ochranné zařízení pro elektrické obvody vysokého napětí Rychlovypínače Stejnosměrné rychlovypínače UR, HPB Periferní zařízení k rychlovypínačům MIU 10 SEPCOS-PRO Střídavé vakuové rychlovypínače MACS Výkonové vypínače AC/DC výkonové stykače BMS/BPS/SEC AC/DC pomocný stykač BMS/HS Bezvýkonové spínače Vozidlový odpojovač XMS Střešní spínače RS Přepojovače pro vnitřní montáž BW Odpojovač pro fixní instalace SW Uzemňovače & Bezpečnostní filozofie BSV BTE BTE KM DL Ostatní komponenty pro trakční vozidla Řídící kontrolér BSK Mazání nákolků GB-L/GB-G Ikony použité v tomto prospektu Vozidla DC Měnírny Průmysl 3

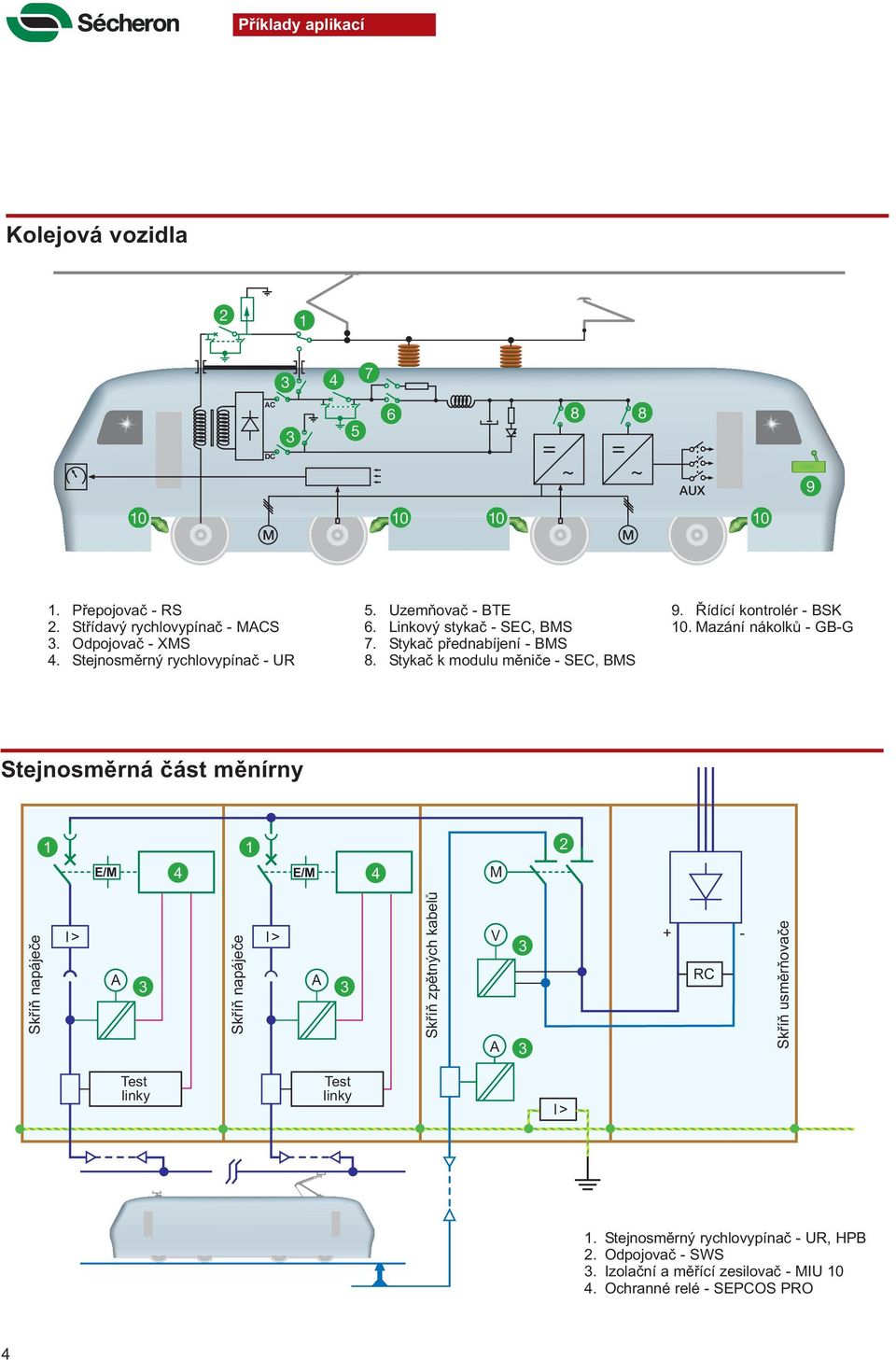

4 Příklady aplikací Kolejová vozidla AC DC = = ~ ~ AUX 9 10 M M Přepojovač - RS 2. Střídavý rychlovypínač - MACS 3. Odpojovač - XMS 4. Stejnosměrný rychlovypínač - UR 5. Uzemňovač - BTE 6. Linkový stykač - SEC, BMS 7. Stykač přednabíjení - BMS 8. Stykač k modulu měniče - SEC, BMS 9. Řídící kontrolér - BSK 10. Mazání nákolků - GB-G Stejnosměrná část měnírny E/M 4 E/M 4 M Skříň napáječe I> I> A Skříň napáječe 3 A 3 Skříň zpětných kabelů V A RC Skříň usměrňovače Test linky Test linky I> 1. Stejnosměrný rychlovypínač - UR, HPB 2. Odpojovač - SWS 3. Izolační a měřící zesilovač - MIU Ochranné relé - SEPCOS PRO 4

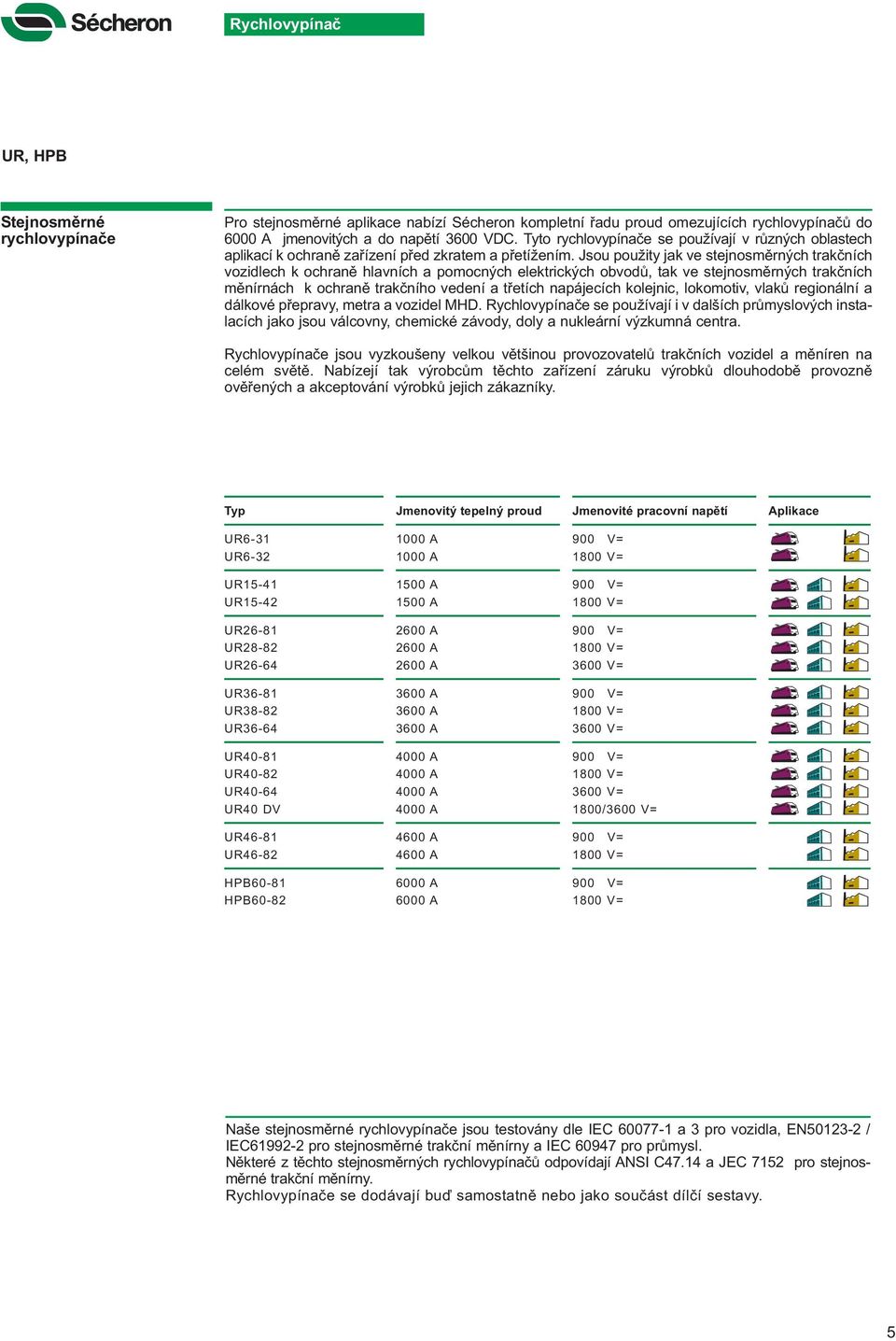

5 Rychlovypínač UR, HPB Stejnosměrné rychlovypínače Pro stejnosměrné aplikace nabízí Sécheron kompletní řadu proud omezujících rychlovypínačů do 6000 A jmenovitých a do napětí 3600 VDC. Tyto rychlovypínače se používají v různých oblastech aplikací k ochraně zařízení před zkratem a přetížením. Jsou použity jak ve stejnosměrných trakčních vozidlech k ochraně hlavních a pomocných elektrických obvodů, tak ve stejnosměrných trakčních měnírnách k ochraně trakčního vedení a třetích napájecích kolejnic, lokomotiv, vlaků regionální a dálkové přepravy, metra a vozidel MHD. Rychlovypínače se používají i v dalších průmyslových instalacích jako jsou válcovny, chemické závody, doly a nukleární výzkumná centra. Rychlovypínače jsou vyzkoušeny velkou většinou provozovatelů trakčních vozidel a měníren na celém světě. Nabízejí tak výrobcům těchto zařízení záruku výrobků dlouhodobě provozně ověřených a akceptování výrobků jejich zákazníky. Jmenovitý tepelný proud Jmenovité pracovní napětí UR6-31 UR V= 1800 V= UR15-41 UR A 1500 A 900 V= 1800 V= UR26-81 UR28-82 UR A 2600 A 2600 A 900 V= 1800 V= 3600 V= UR36-81 UR38-82 UR A 3600 A 3600 A 900 V= 1800 V= 3600 V= UR40-81 UR40-82 UR40-64 UR40 DV 4000 A 4000 A 4000 A 4000 A 900 V= 1800 V= 3600 V= 1800/3600 V= UR46-81 UR A 4600 A 900 V= 1800 V= HPB60-81 HPB A 6000 A 900 V= 1800 V= Naše stejnosměrné rychlovypínače jsou testovány dle IEC a 3 pro vozidla, EN / IEC pro stejnosměrné trakční měnírny a IEC pro průmysl. Některé z těchto stejnosměrných rychlovypínačů odpovídají ANSI C47.14 a JEC 7152 pro stejnosměrné trakční měnírny. Rychlovypínače se dodávají buď samostatně nebo jako součást dílčí sestavy. 5

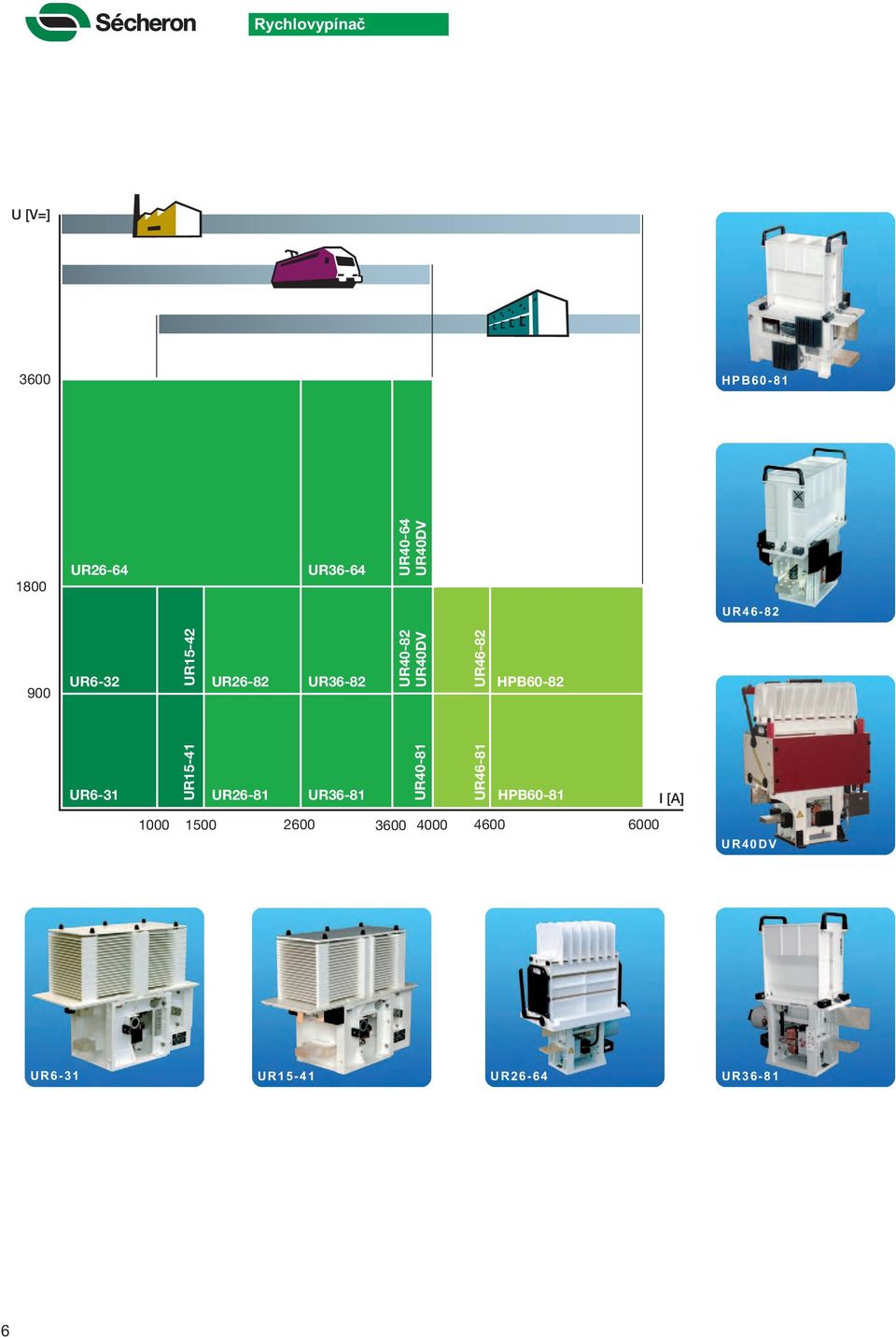

6 Rychlovypínač U [V=] 3600 HPB UR26-64 UR36-64 UR40-64 UR40DV UR UR6-32 UR15-42 UR26-82 UR36-82 UR40-82 UR40DV UR46-82 HPB60-82 UR6-31 UR15-41 UR26-81 UR36-81 UR40-81 UR46-81 HPB60-81 I [A] UR40DV UR6-31 UR15-41 UR26-64 UR

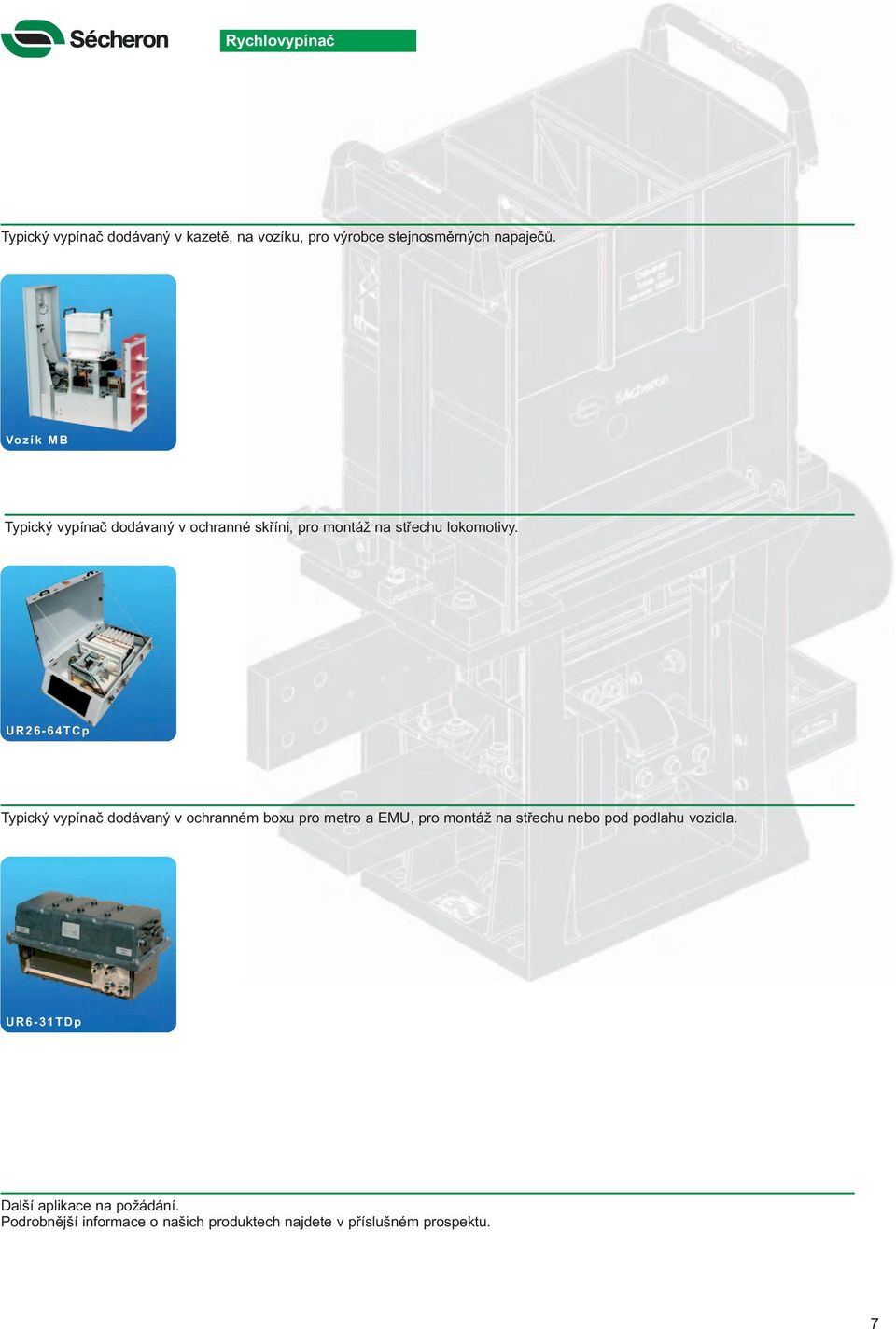

7 Rychlovypínač ický vypínač dodávaný v kazetě, na vozíku, pro výrobce stejnosměrných napaječů. Vozík MB ický vypínač dodávaný v ochranné skříni, pro montáž na střechu lokomotivy. UR26-64TCp ický vypínač dodávaný v ochranném boxu pro metro a EMU, pro montáž na střechu nebo pod podlahu vozidla. UR6-31TDp Další aplikace na požádání. Podrobnější informace o našich produktech najdete v příslušném prospektu. 7

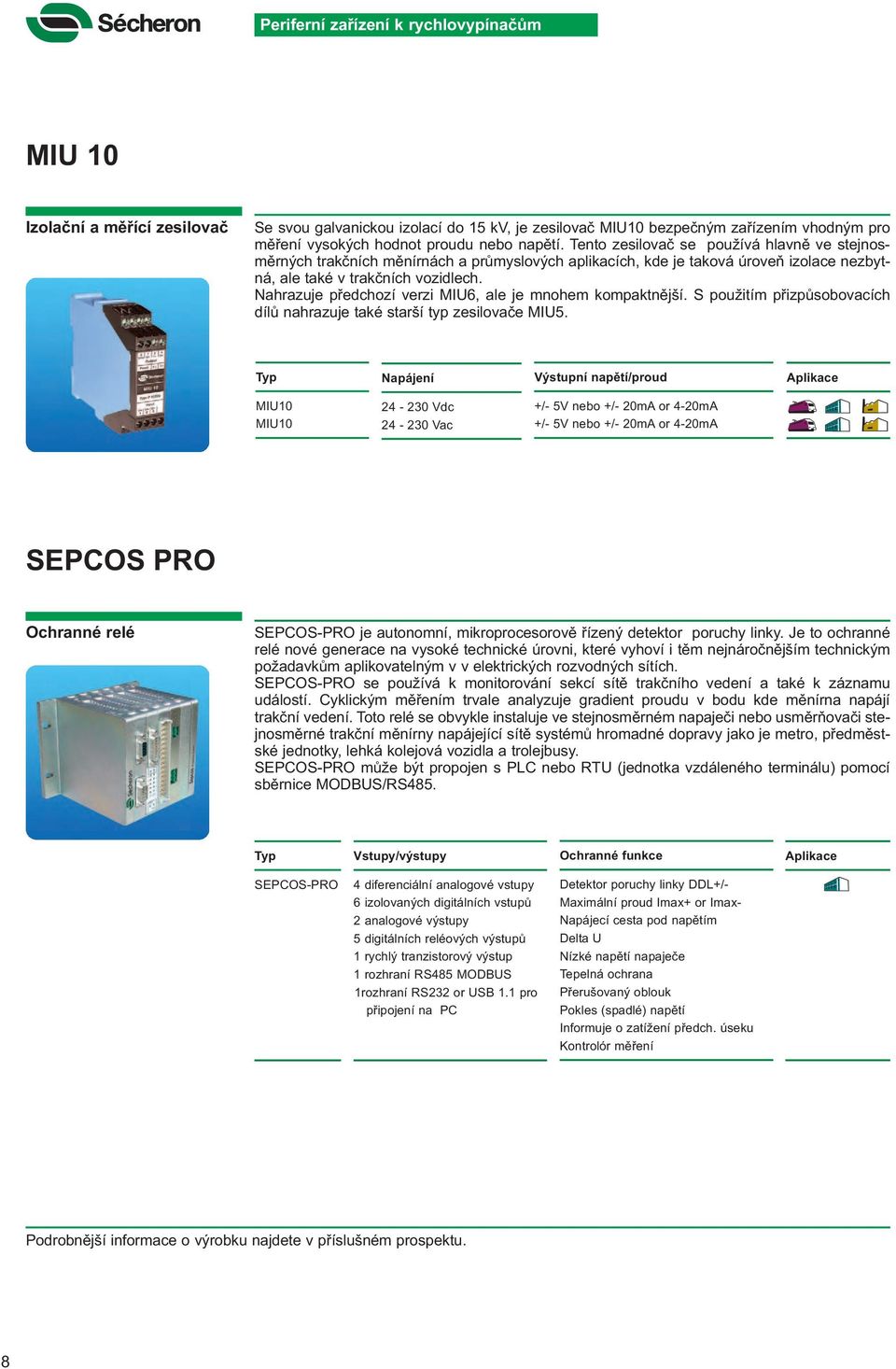

8 Periferní zařízení k rychlovypínačům MIU 10 Izolační a měřící zesilovač Se svou galvanickou izolací do 15 kv, je zesilovač MIU10 bezpečným zařízením vhodným pro měření vysokých hodnot proudu nebo napětí. Tento zesilovač se používá hlavně ve stejnosměrných trakčních měnírnách a průmyslových aplikacích, kde je taková úroveň izolace nezbytná, ale také v trakčních vozidlech. Nahrazuje předchozí verzi MIU6, ale je mnohem kompaktnější. S použitím přizpůsobovacích dílů nahrazuje také starší typ zesilovače MIU5. Napájení Výstupní napětí/proud MIU10 MIU Vdc Vac +/- 5V nebo +/- 20mA or 4-20mA +/- 5V nebo +/- 20mA or 4-20mA SEPCOS PRO Ochranné relé SEPCOS-PRO je autonomní, mikroprocesorově řízený detektor poruchy linky. Je to ochranné relé nové generace na vysoké technické úrovni, které vyhoví i těm nejnáročnějším technickým požadavkům aplikovatelným v v elektrických rozvodných sítích. SEPCOS-PRO se používá k monitorování sekcí sítě trakčního vedení a také k záznamu událostí. Cyklickým měřením trvale analyzuje gradient proudu v bodu kde měnírna napájí trakční vedení. Toto relé se obvykle instaluje ve stejnosměrném napaječi nebo usměrňovači stejnosměrné trakční měnírny napájející sítě systémů hromadné dopravy jako je metro, předměstské jednotky, lehká kolejová vozidla a trolejbusy. SEPCOS-PRO může být propojen s PLC nebo RTU (jednotka vzdáleného terminálu) pomocí sběrnice MODBUS/RS485. Vstupy/výstupy Ochranné funkce SEPCOS-PRO 4 diferenciální analogové vstupy 6 izolovaných digitálních vstupů 2 analogové výstupy 5 digitálních reléových výstupů 1 rychlý tranzistorový výstup 1 rozhraní RS485 MODBUS 1rozhraní RS232 or USB 1.1 pro připojení na PC Detektor poruchy linky DDL+/- Maximální proud Imax+ or Imax- Napájecí cesta pod napětím Delta U Nízké napětí napaječe Tepelná ochrana Přerušovaný oblouk Pokles (spadlé) napětí Informuje o zatížení předch. úseku Kontrolór měření 8

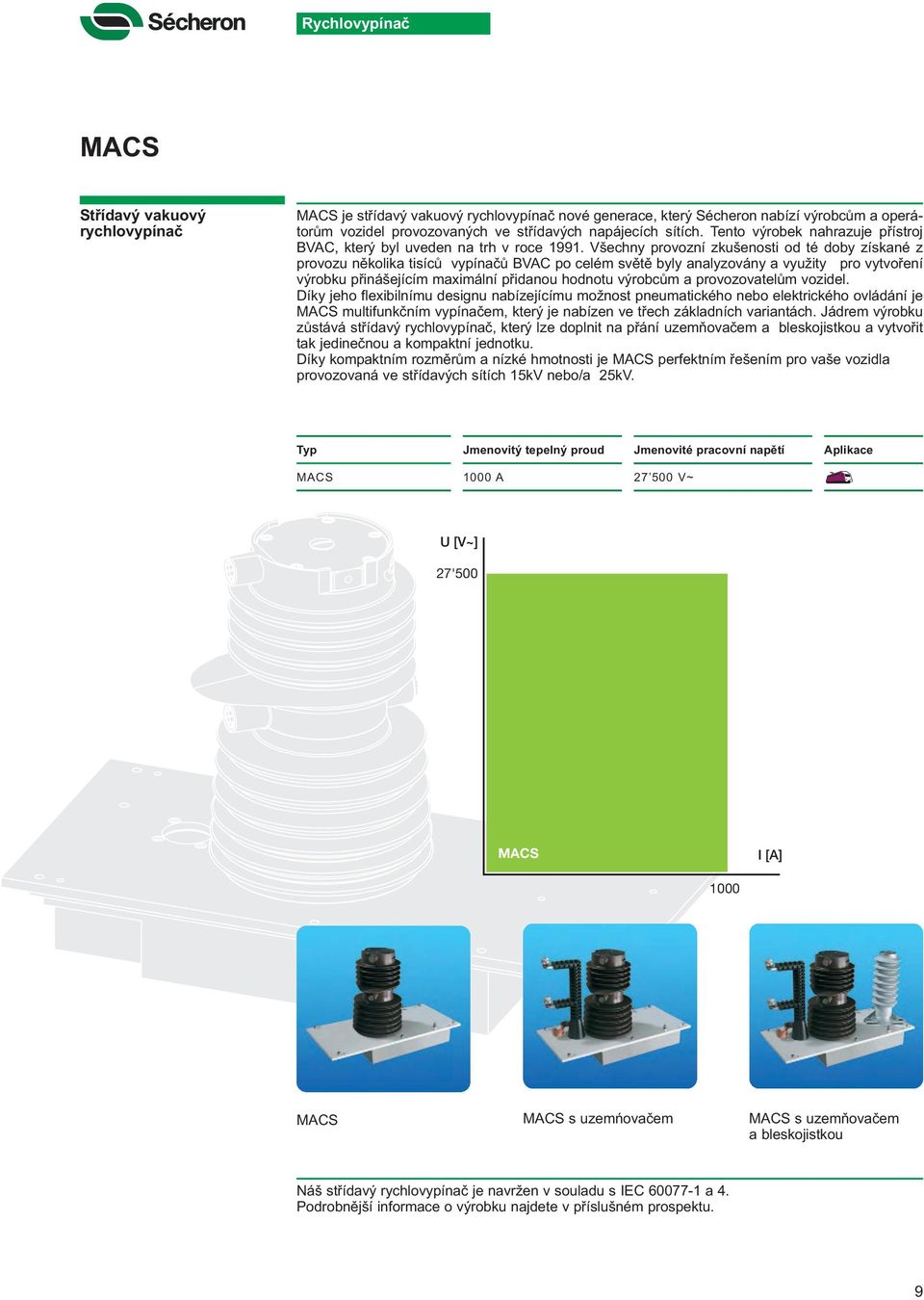

9 Rychlovypínač MACS Střídavý vakuový rychlovypínač MACS je střídavý vakuový rychlovypínač nové generace, který Sécheron nabízí výrobcům a operátorům vozidel provozovaných ve střídavých napájecích sítích. Tento výrobek nahrazuje přístroj BVAC, který byl uveden na trh v roce Všechny provozní zkušenosti od té doby získané z provozu několika tisíců vypínačů BVAC po celém světě byly analyzovány a využity pro vytvoření výrobku přinášejícím maximální přidanou hodnotu výrobcům a provozovatelům vozidel. Díky jeho flexibilnímu designu nabízejícímu možnost pneumatického nebo elektrického ovládání je MACS multifunkčním vypínačem, který je nabízen ve třech základních variantách. Jádrem výrobku zůstává střídavý rychlovypínač, který lze doplnit na přání uzemňovačem a bleskojistkou a vytvořit tak jedinečnou a kompaktní jednotku. Díky kompaktním rozměrům a nízké hmotnosti je MACS perfektním řešením pro vaše vozidla provozovaná ve střídavých sítích 15kV nebo/a 25kV. Jmenovitý tepelný proud Jmenovité pracovní napětí MACS V~ U [V~] 27'500 MACS I [A] 1000 MACS MACS s uzemńovačem MACS s uzemňovačem a bleskojistkou Náš střídavý rychlovypínač je navržen v souladu s IEC a 4. 9

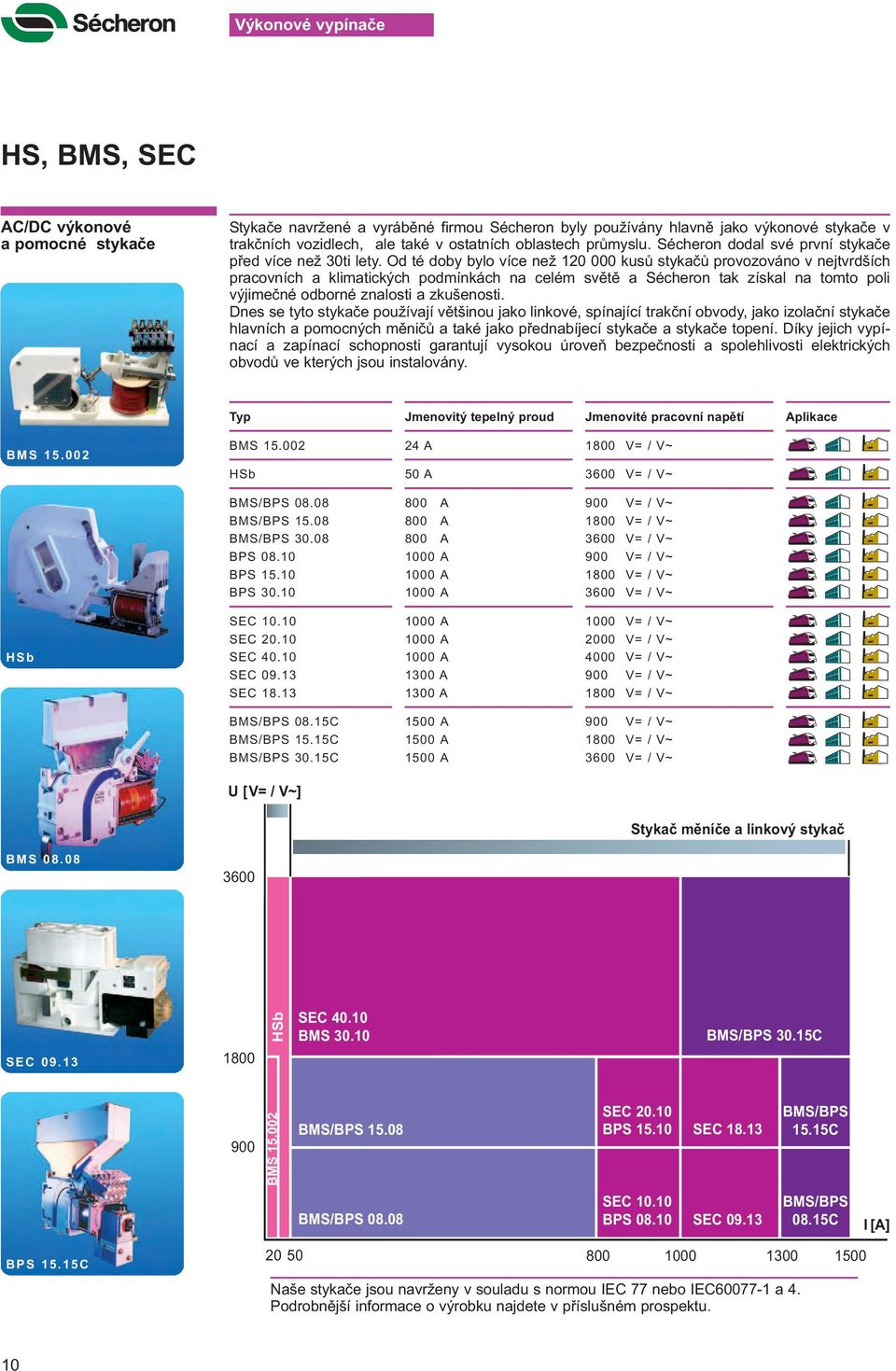

10 Výkonové vypínače HS, BMS, SEC AC/DC výkonové a pomocné stykače Stykače navržené a vyráběné firmou Sécheron byly používány hlavně jako výkonové stykače v trakčních vozidlech, ale také v ostatních oblastech průmyslu. Sécheron dodal své první stykače před více než 30ti lety. Od té doby bylo více než kusů stykačů provozováno v nejtvrdších pracovních a klimatických podmínkách na celém světě a Sécheron tak získal na tomto poli výjimečné odborné znalosti a zkušenosti. Dnes se tyto stykače používají většinou jako linkové, spínající trakční obvody, jako izolační stykače hlavních a pomocných měničů a také jako přednabíjecí stykače a stykače topení. Díky jejich vypínací a zapínací schopnosti garantují vysokou úroveň bezpečnosti a spolehlivosti elektrických obvodů ve kterých jsou instalovány. Jmenovitý tepelný proud Jmenovité pracovní napětí BMS BMS HSb 24 A 50 A 1800 V= / V~ 3600 V= / V~ BMS/BPS BMS/BPS BMS/BPS BPS BPS BPS A 800 A 800 A 900 V= / V~ 1800 V= / V~ 3600 V= / V~ 900 V= / V~ 1800 V= / V~ 3600 V= / V~ HSb SEC SEC SEC SEC SEC A 1300 A 1000 V= / V~ 2000 V= / V~ 4000 V= / V~ 900 V= / V~ 1800 V= / V~ BMS/BPS 08.15C BMS/BPS 15.15C BMS/BPS 30.15C 1500 A 1500 A 1500 A 900 V= / V~ 1800 V= / V~ 3600 V= / V~ U [V= / V~] Stykač měníče a linkový stykač BMS SEC BMS HSb SEC BMS BMS/BPS SEC BPS BMS/BPS 30.15C SEC BMS/BPS 15.15C BMS/BPS SEC BPS SEC BMS/BPS 08.15C I [A] BPS 15.15C Naše stykače jsou navrženy v souladu s normou IEC 77 nebo IEC a

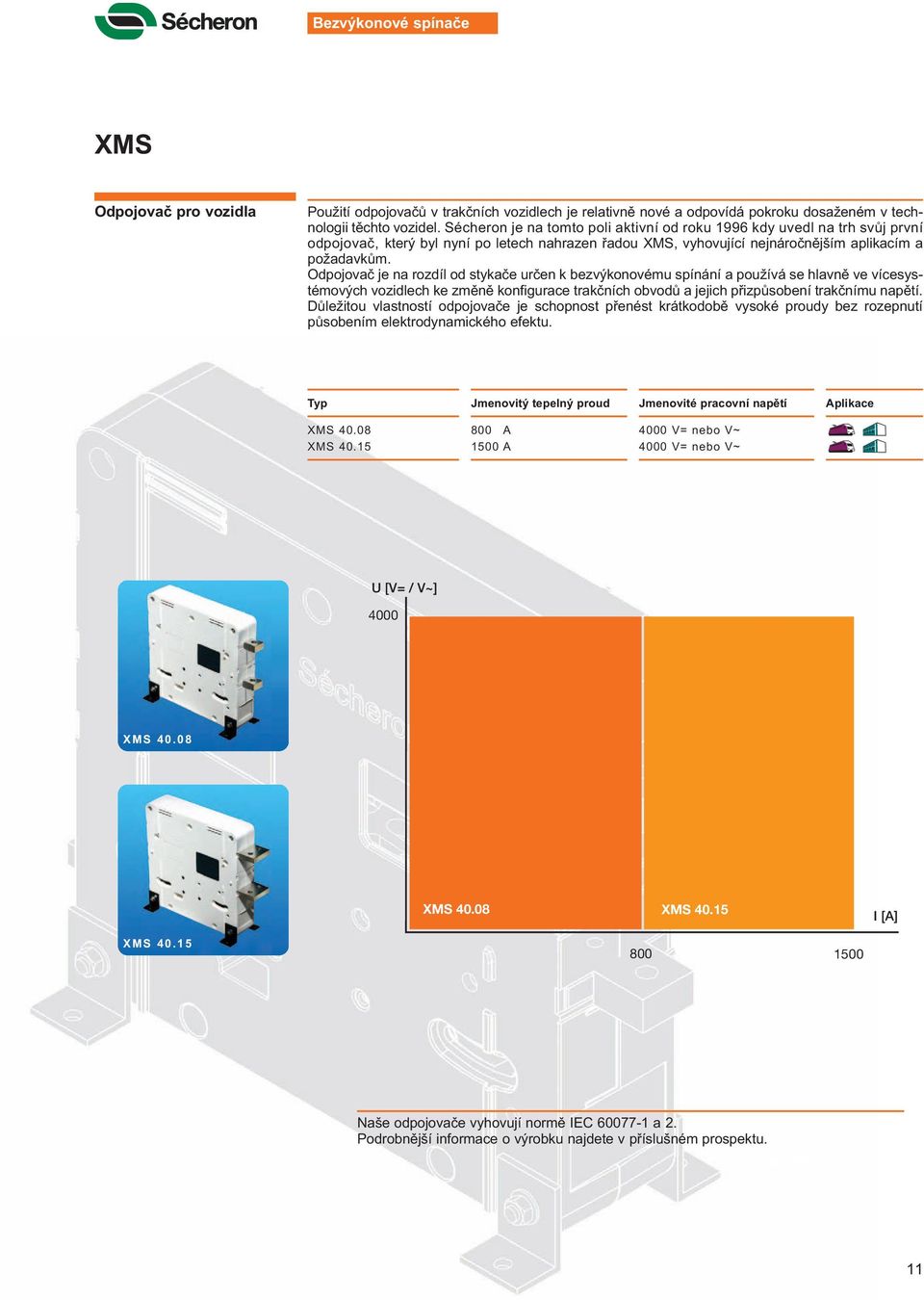

11 Bezvýkonové spínače XMS Odpojovač pro vozidla Použití odpojovačů v trakčních vozidlech je relativně nové a odpovídá pokroku dosaženém v technologii těchto vozidel. Sécheron je na tomto poli aktivní od roku 1996 kdy uvedl na trh svůj první odpojovač, který byl nyní po letech nahrazen řadou XMS, vyhovující nejnáročnějším aplikacím a požadavkům. Odpojovač je na rozdíl od stykače určen k bezvýkonovému spínání a používá se hlavně ve vícesystémových vozidlech ke změně konfigurace trakčních obvodů a jejich přizpůsobení trakčnímu napětí. Důležitou vlastností odpojovače je schopnost přenést krátkodobě vysoké proudy bez rozepnutí působením elektrodynamického efektu. Jmenovitý tepelný proud Jmenovité pracovní napětí XMS XMS A 1500 A 4000 V= nebo V~ 4000 V= nebo V~ U [V= / V~] 4000 XMS XMS XMS I [A] XMS Naše odpojovače vyhovují normě IEC a 2. XMS

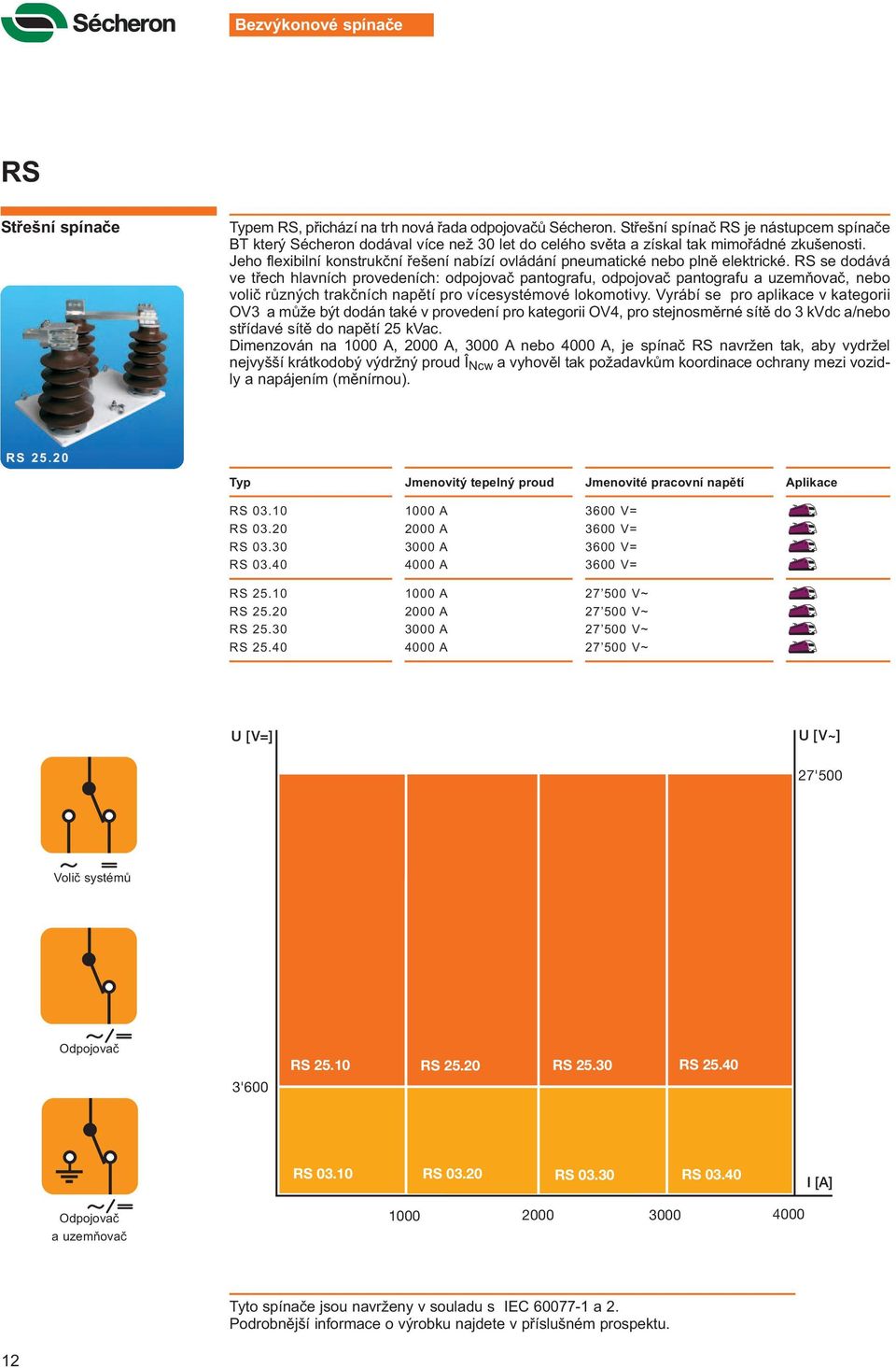

12 Bezvýkonové spínače RS Střešní spínače em RS, přichází na trh nová řada odpojovačů Sécheron. Střešní spínač RS je nástupcem spínače BT který Sécheron dodával více než 30 let do celého světa a získal tak mimořádné zkušenosti. Jeho flexibilní konstrukční řešení nabízí ovládání pneumatické nebo plně elektrické. RS se dodává ve třech hlavních provedeních: odpojovač pantografu, odpojovač pantografu a uzemňovač, nebo volič různých trakčních napětí pro vícesystémové lokomotivy. Vyrábí se pro aplikace v kategorii OV3 a může být dodán také v provedení pro kategorii OV4, pro stejnosměrné sítě do 3 kvdc a/nebo střídavé sítě do napětí 25 kvac. Dimenzován na, 2000 A, 3000 A nebo 4000 A, je spínač RS navržen tak, aby vydržel nejvyšší krátkodobý výdržný proud Î Ncw a vyhověl tak požadavkům koordinace ochrany mezi vozidly a napájením (měnírnou). RS Jmenovitý tepelný proud Jmenovité pracovní napětí RS RS RS RS A 3000 A 4000 A 3600 V= 3600 V= 3600 V= 3600 V= RS RS RS RS A 3000 A 4000 A V~ V~ V~ V~ U [V=] U [V~] 27'500 Volič systémů Odpojovač 3'600 RS RS RS RS RS RS RS RS I [A] Odpojovač a uzemňovač Tyto spínače jsou navrženy v souladu s IEC a 2. 12

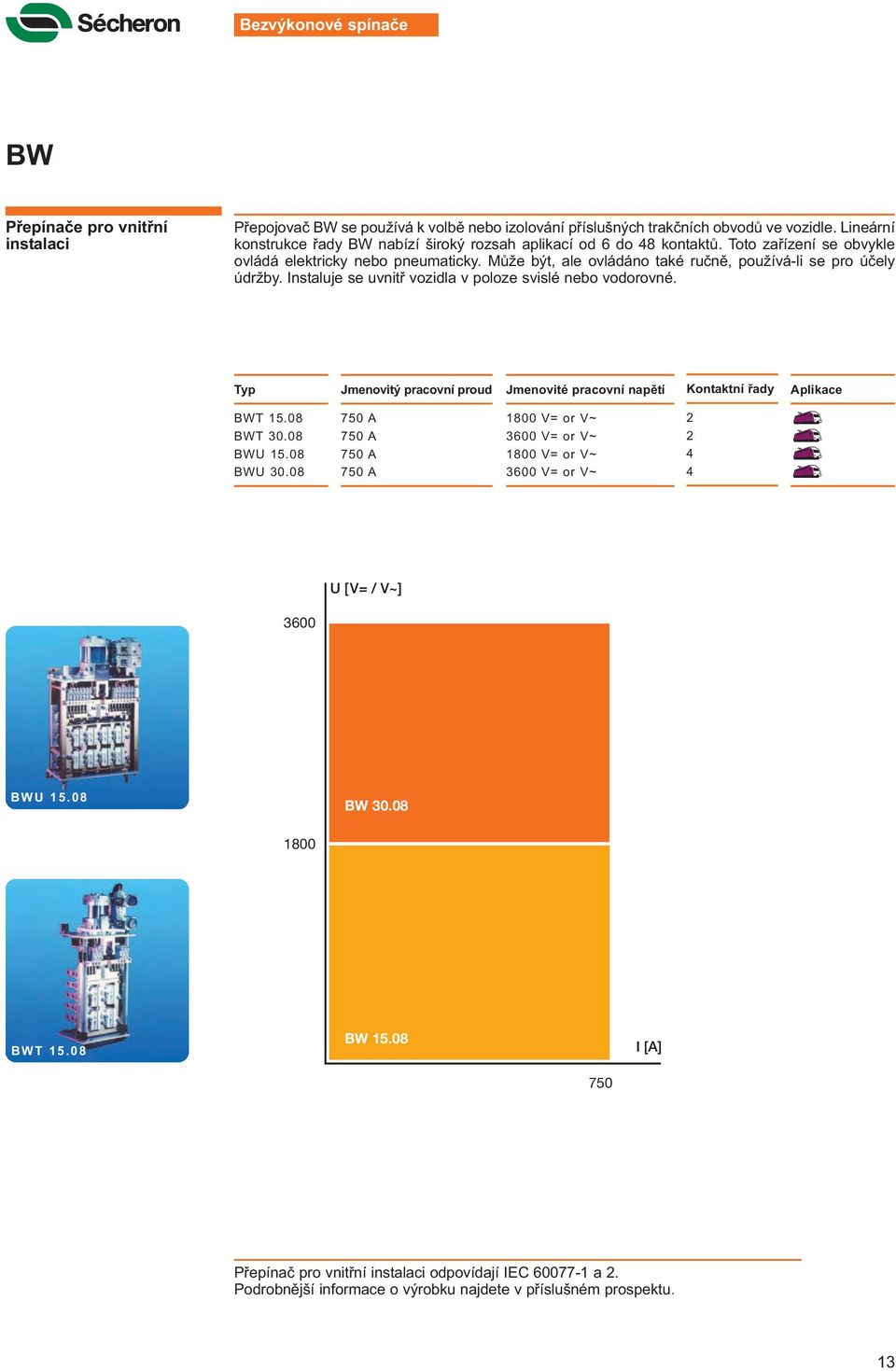

13 Bezvýkonové spínače BW Přepínače pro vnitřní instalaci Přepojovač BW se používá k volbě nebo izolování příslušných trakčních obvodů ve vozidle. Lineární konstrukce řady BW nabízí široký rozsah aplikací od 6 do 48 kontaktů. Toto zařízení se obvykle ovládá elektricky nebo pneumaticky. Může být, ale ovládáno také ručně, používá-li se pro účely údržby. Instaluje se uvnitř vozidla v poloze svislé nebo vodorovné. Jmenovitý pracovní proud Jmenovité pracovní napětí Kontaktní řady BWT BWT BWU BWU A 750 A 750 A 750 A 1800 V= or V~ 3600 V= or V~ 1800 V= or V~ 3600 V= or V~ U [V= / V~] 3600 BWU BW BWT BW I [A] 750 Přepínač pro vnitřní instalaci odpovídají IEC a 2. 13

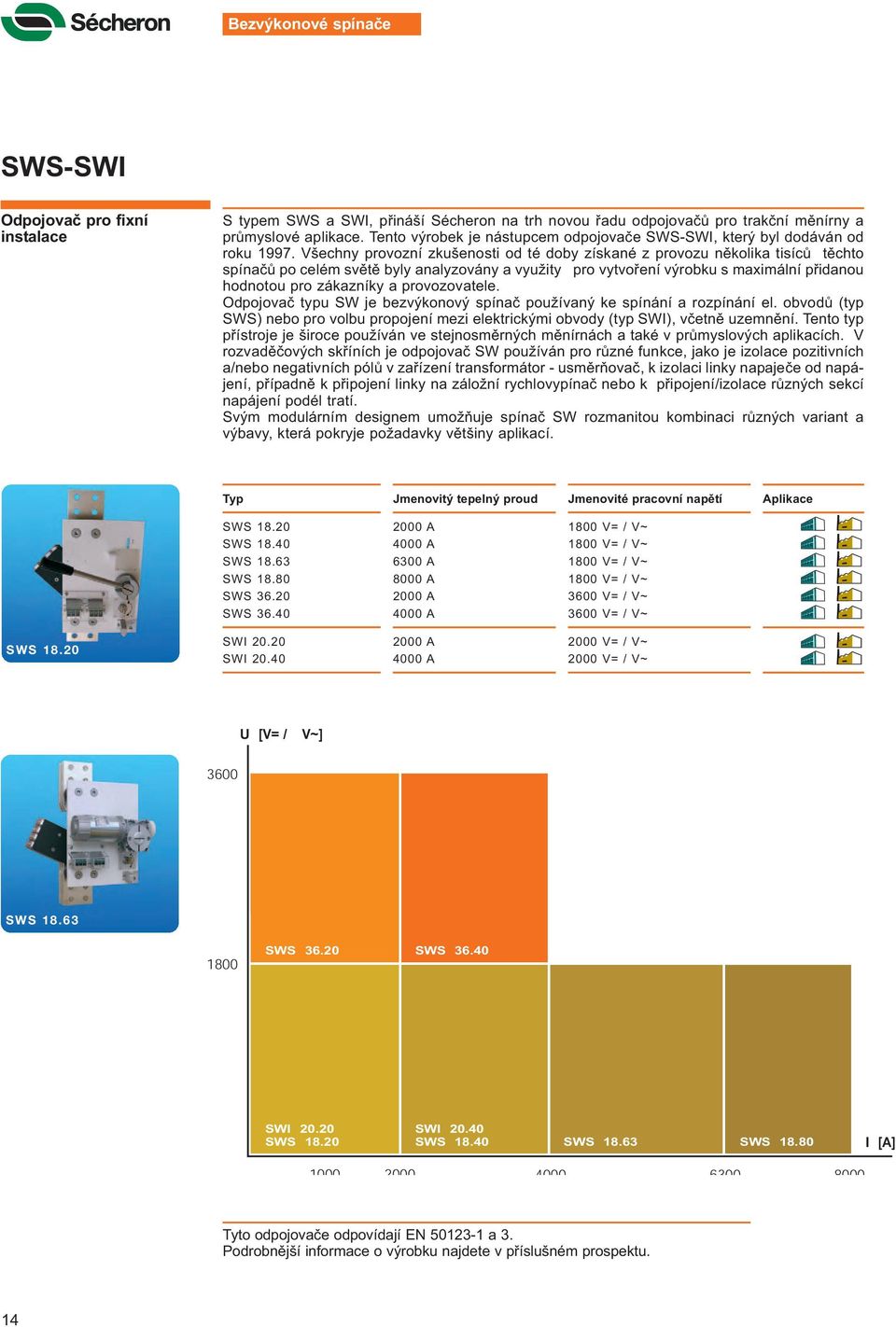

14 Bezvýkonové spínače SWS-SWI Odpojovač pro fixní instalace S typem SWS a SWI, přináší Sécheron na trh novou řadu odpojovačů pro trakční měnírny a průmyslové aplikace. Tento výrobek je nástupcem odpojovače SWS-SWI, který byl dodáván od roku Všechny provozní zkušenosti od té doby získané z provozu několika tisíců těchto spínačů po celém světě byly analyzovány a využity pro vytvoření výrobku s maximální přidanou hodnotou pro zákazníky a provozovatele. Odpojovač typu SW je bezvýkonový spínač používaný ke spínání a rozpínání el. obvodů (typ SWS) nebo pro volbu propojení mezi elektrickými obvody (typ SWI), včetně uzemnění. Tento typ přístroje je široce používán ve stejnosměrných měnírnách a také v průmyslových aplikacích. V rozvaděčových skříních je odpojovač SW používán pro různé funkce, jako je izolace pozitivních a/nebo negativních pólů v zařízení transformátor - usměrňovač, k izolaci linky napaječe od napájení, případně k připojení linky na záložní rychlovypínač nebo k připojení/izolace různých sekcí napájení podél tratí. Svým modulárním designem umožňuje spínač SW rozmanitou kombinaci různých variant a výbavy, která pokryje požadavky většiny aplikací. Jmenovitý tepelný proud Jmenovité pracovní napětí SWS SWS SWS SWS SWS SWS A 4000 A 6300 A 8000 A 2000 A 4000 A 1800 V= / V~ 1800 V= / V~ 1800 V= / V~ 1800 V= / V~ 3600 V= / V~ 3600 V= / V~ SWS SWI SWI A 4000 A 2000 V= / V~ 2000 V= / V~ U [V= / V~] 3600 SWS SWS SWS SWI SWI SWS SWS SWS SWS I [A] Tyto odpojovače odpovídají EN a 3. 14

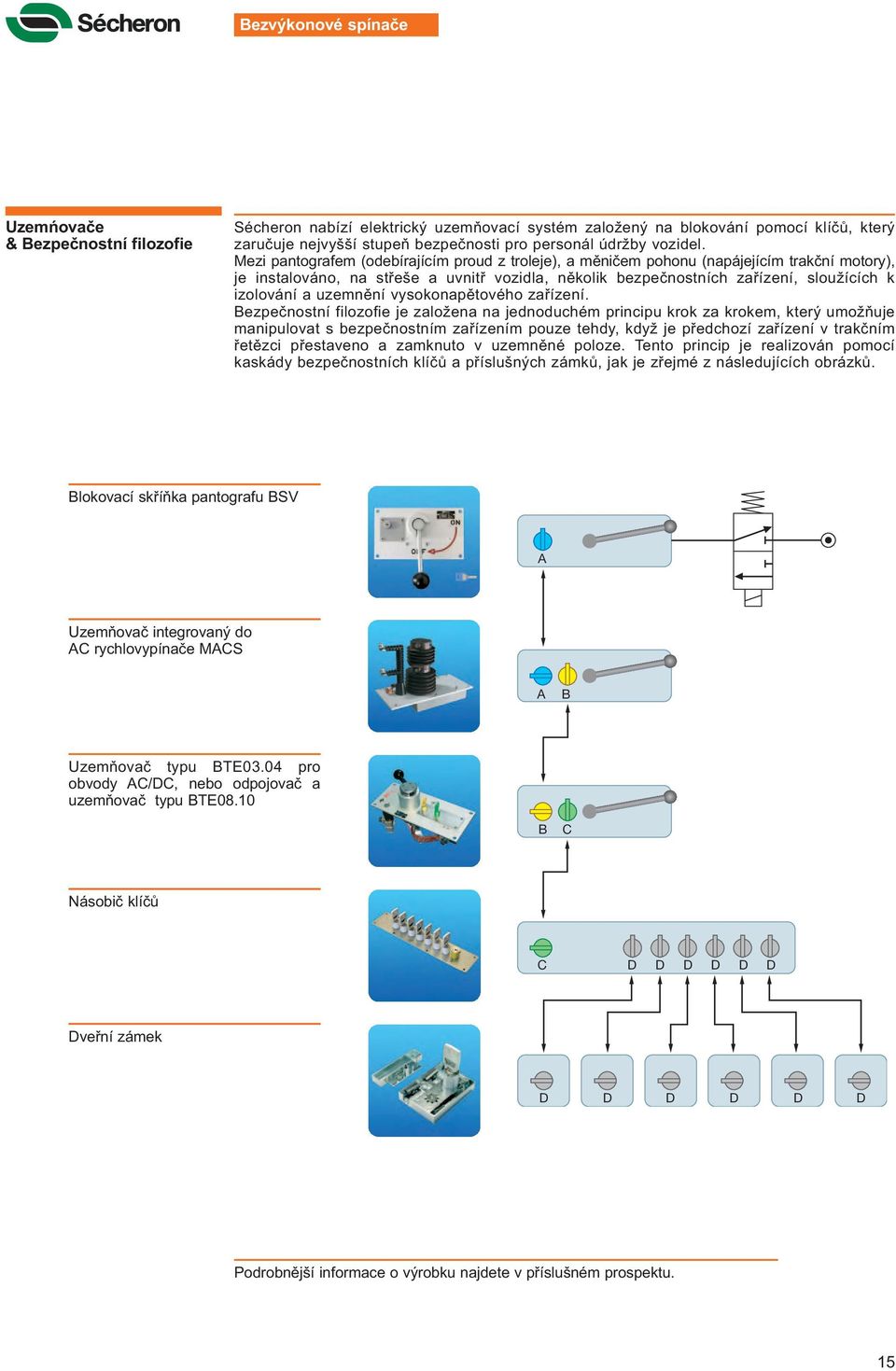

15 Bezvýkonové spínače Uzemńovače & Bezpečnostní filozofie Sécheron nabízí elektrický uzemňovací systém založený na blokování pomocí klíčů, který zaručuje nejvyšší stupeň bezpečnosti pro personál údržby vozidel. Mezi pantografem (odebírajícím proud z troleje), a měničem pohonu (napájejícím trakční motory), je instalováno, na střeše a uvnitř vozidla, několik bezpečnostních zařízení, sloužících k izolování a uzemnění vysokonapětového zařízení. Bezpečnostní filozofie je založena na jednoduchém principu krok za krokem, který umožňuje manipulovat s bezpečnostním zařízením pouze tehdy, když je předchozí zařízení v trakčním řetězci přestaveno a zamknuto v uzemněné poloze. Tento princip je realizován pomocí kaskády bezpečnostních klíčů a příslušných zámků, jak je zřejmé z následujících obrázků. Blokovací skříňka pantografu BSV A Uzemňovač integrovaný do AC rychlovypínače MACS A B Uzemňovač typu BTE03.04 pro obvody AC/DC, nebo odpojovač a uzemňovač typu BTE08.10 B C Násobič klíčů C D D D D D D Dveřní zámek D D D D D D 15

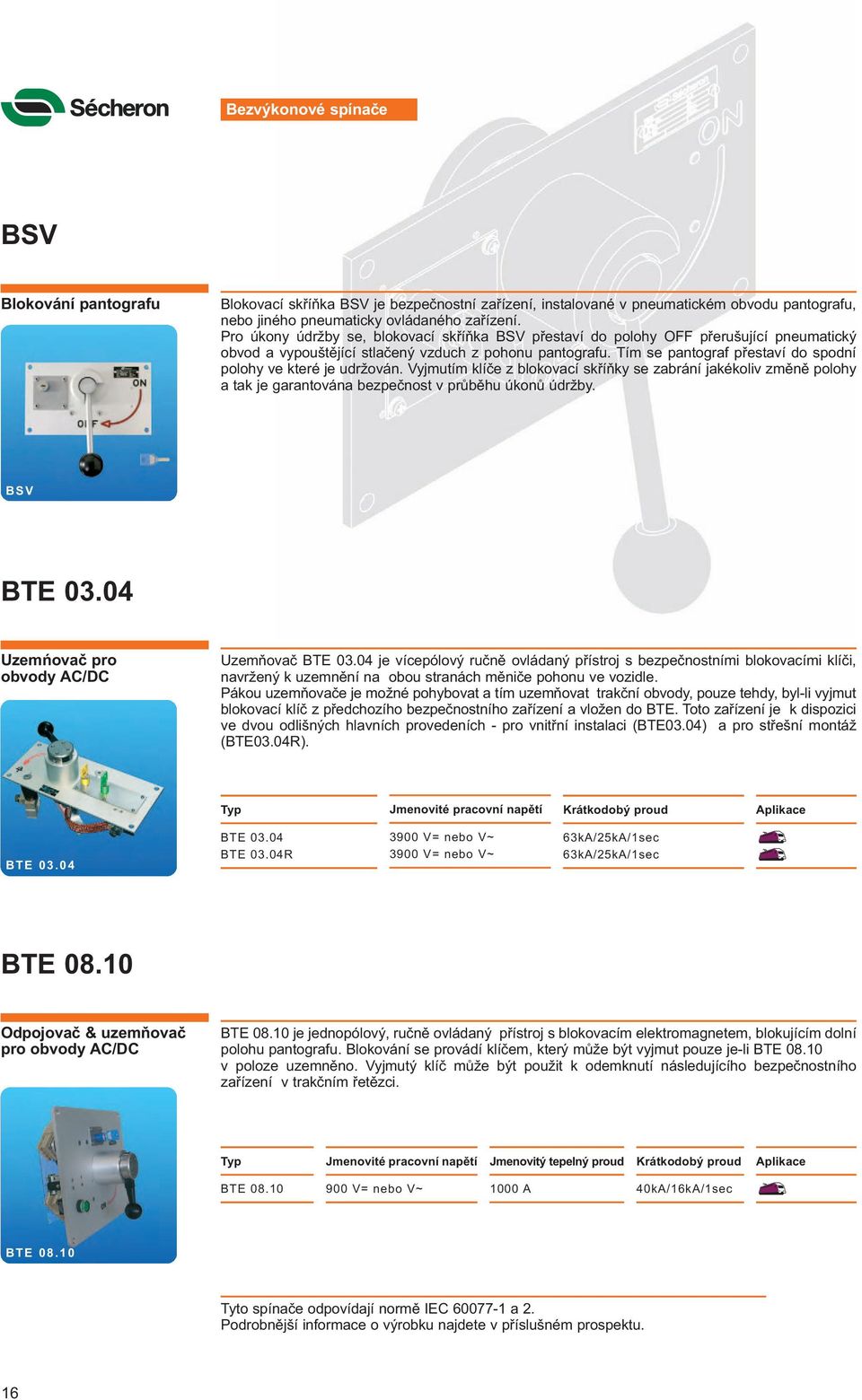

16 Bezvýkonové spínače BSV Blokování pantografu Blokovací skříňka BSV je bezpečnostní zařízení, instalované v pneumatickém obvodu pantografu, nebo jiného pneumaticky ovládaného zařízení. Pro úkony údržby se, blokovací skříňka BSV přestaví do polohy OFF přerušující pneumatický obvod a vypouštějící stlačený vzduch z pohonu pantografu. Tím se pantograf přestaví do spodní polohy ve které je udržován. Vyjmutím klíče z blokovací skříňky se zabrání jakékoliv změně polohy a tak je garantována bezpečnost v průběhu úkonů údržby. BSV BTE Uzemńovač pro obvody AC/DC Uzemňovač BTE je vícepólový ručně ovládaný přístroj s bezpečnostními blokovacími klíči, navržený k uzemnění na obou stranách měniče pohonu ve vozidle. Pákou uzemňovače je možné pohybovat a tím uzemňovat trakční obvody, pouze tehdy, byl-li vyjmut blokovací klíč z předchozího bezpečnostního zařízení a vložen do BTE. Toto zařízení je k dispozici ve dvou odlišných hlavních provedeních - pro vnitřní instalaci (BTE03.04) a pro střešní montáž (BTE03.04R). Jmenovité pracovní napětí Krátkodobý proud BTE BTE BTE 03.04R 3900 V= nebo V~ 3900 V= nebo V~ 63kA/25kA/1sec 63kA/25kA/1sec BTE Odpojovač & uzemňovač pro obvody AC/DC BTE je jednopólový, ručně ovládaný přístroj s blokovacím elektromagnetem, blokujícím dolní polohu pantografu. Blokování se provádí klíčem, který může být vyjmut pouze je-li BTE v poloze uzemněno. Vyjmutý klíč může být použit k odemknutí následujícího bezpečnostního zařízení v trakčním řetězci. Jmenovité pracovní napětí Jmenovitý tepelný proud Krátkodobý proud BTE V= nebo V~ 40kA/16kA/1sec BTE Tyto spínače odpovídají normě IEC a 2. 16

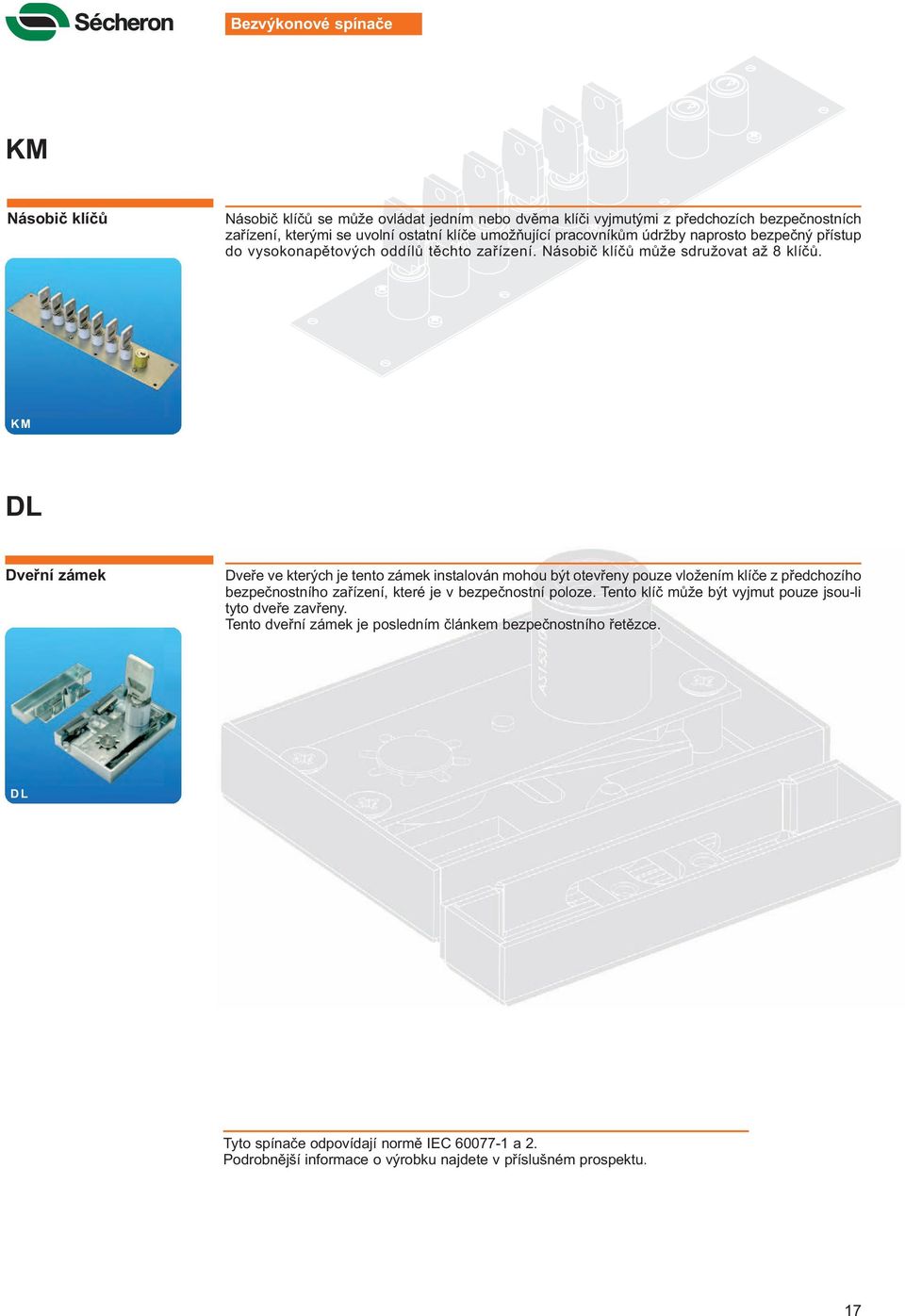

17 Bezvýkonové spínače KM Násobič klíčů Násobič klíčů se může ovládat jedním nebo dvěma klíči vyjmutými z předchozích bezpečnostních zařízení, kterými se uvolní ostatní klíče umožňující pracovníkům údržby naprosto bezpečný přístup do vysokonapětových oddílů těchto zařízení. Násobič klíčů může sdružovat až 8 klíčů. KM DL Dveřní zámek Dveře ve kterých je tento zámek instalován mohou být otevřeny pouze vložením klíče z předchozího bezpečnostního zařízení, které je v bezpečnostní poloze. Tento klíč může být vyjmut pouze jsou-li tyto dveře zavřeny. Tento dveřní zámek je posledním článkem bezpečnostního řetězce. DL Tyto spínače odpovídají normě IEC a 2. 17

18 Ostatní komponenty trakčních vozidel BSK Řídící kontrolér Řídící kontrolér typu BSK se instaluje v kabině řidiče trakčních vozidel jako jsou tramvaje, lokomotivy, předměstské jednotky a vozidla metra. Konstrukční návrh využívá testované a ověřené standardní konstrukční moduly s obvyklými funkcemi jako je vypínač řízení (ZAP/VYP), volba směru jízdy (vpřed - neutrál - vzad) a tlačítko bdělosti spolu se řízením výkonu a brzdy. Konstrukční řešení nabízí velkou řadu kombinací a umožňuje zákazníkovi vybrat si z předem definované řady komponentů jako je rukojet řídícího kontroléru, vrchní deska, klíč řízení a vícepólový konektor. Snímač polohy nebo potenciometr, který umožňuje plynulé zadávání trakčního výkonu nebo brzdy kombinovaný se systémem vačkami ovládaných mikrospínačů dávají přesnou informaci o poloze řídící páky a zaručují tak vysoký stupeň bezpečnosti a spolehlivosti. 18

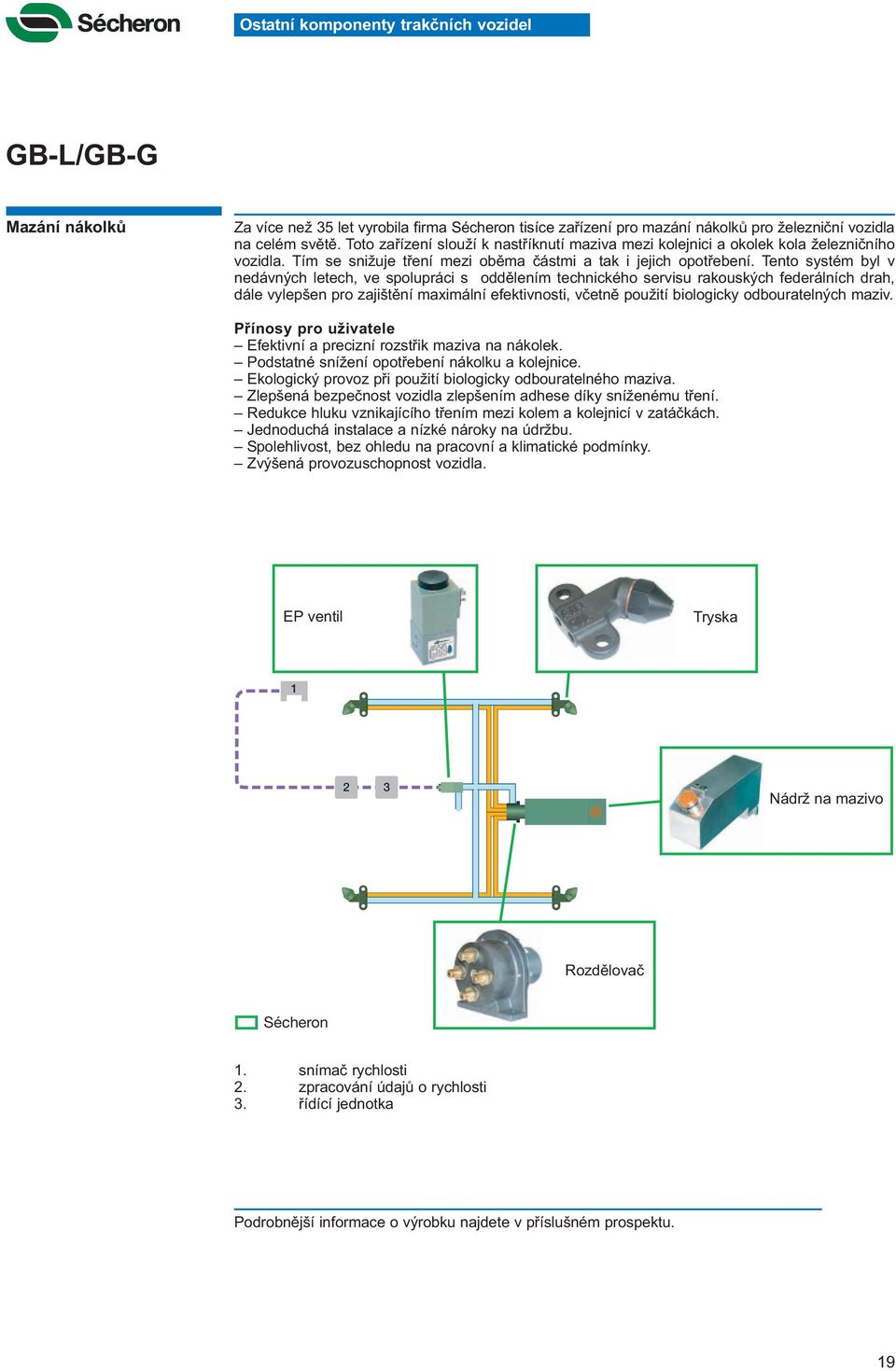

19 Ostatní komponenty trakčních vozidel GB-L/GB-G Mazání nákolků Za více než 35 let vyrobila firma Sécheron tisíce zařízení pro mazání nákolků pro železniční vozidla na celém světě. Toto zařízení slouží k nastříknutí maziva mezi kolejnici a okolek kola železničního vozidla. Tím se snižuje tření mezi oběma částmi a tak i jejich opotřebení. Tento systém byl v nedávných letech, ve spolupráci s oddělením technického servisu rakouských federálních drah, dále vylepšen pro zajištění maximální efektivnosti, včetně použití biologicky odbouratelných maziv. Přínosy pro uživatele Efektivní a precizní rozstřik maziva na nákolek. Podstatné snížení opotřebení nákolku a kolejnice. Ekologický provoz při použití biologicky odbouratelného maziva. Zlepšená bezpečnost vozidla zlepšením adhese díky sníženému tření. Redukce hluku vznikajícího třením mezi kolem a kolejnicí v zatáčkách. Jednoduchá instalace a nízké nároky na údržbu. Spolehlivost, bez ohledu na pracovní a klimatické podmínky. Zvýšená provozuschopnost vozidla. EP ventil Tryska Nádrž na mazivo Rozdělovač Sécheron 1. snímač rychlosti 2. zpracování údajů o rychlosti 3. řídící jednotka 19
