1 GENEREL ODKANALIZOVÁNÍ města Hodonín A.1 Stručná informace o projektu červen 2010

2 Generel odkanalizování města Hodonín Generel Stručná informace o projektu HYDROPROJEKT CZ a.s. OBSAH 1. TITULNÍ LIST DOKUMENTACE 3 2. ÚVOD CÍLE GENERELU ODVODNĚNÍ GENEREL ODKANALIZOVÁNÍ MĚSTA HODONÍN VYMEZENÍ ROZSAHU ÚZEMÍ PRO GENEREL 5 3. MĚRNÁ KAMPAŇ, KALIBRACE A VERIFIKACE MODELU 6 4. ANALÝZA PROVOZNÍHO STAVU 7 5. Odhad investičních nákladů 9 strana strana 2

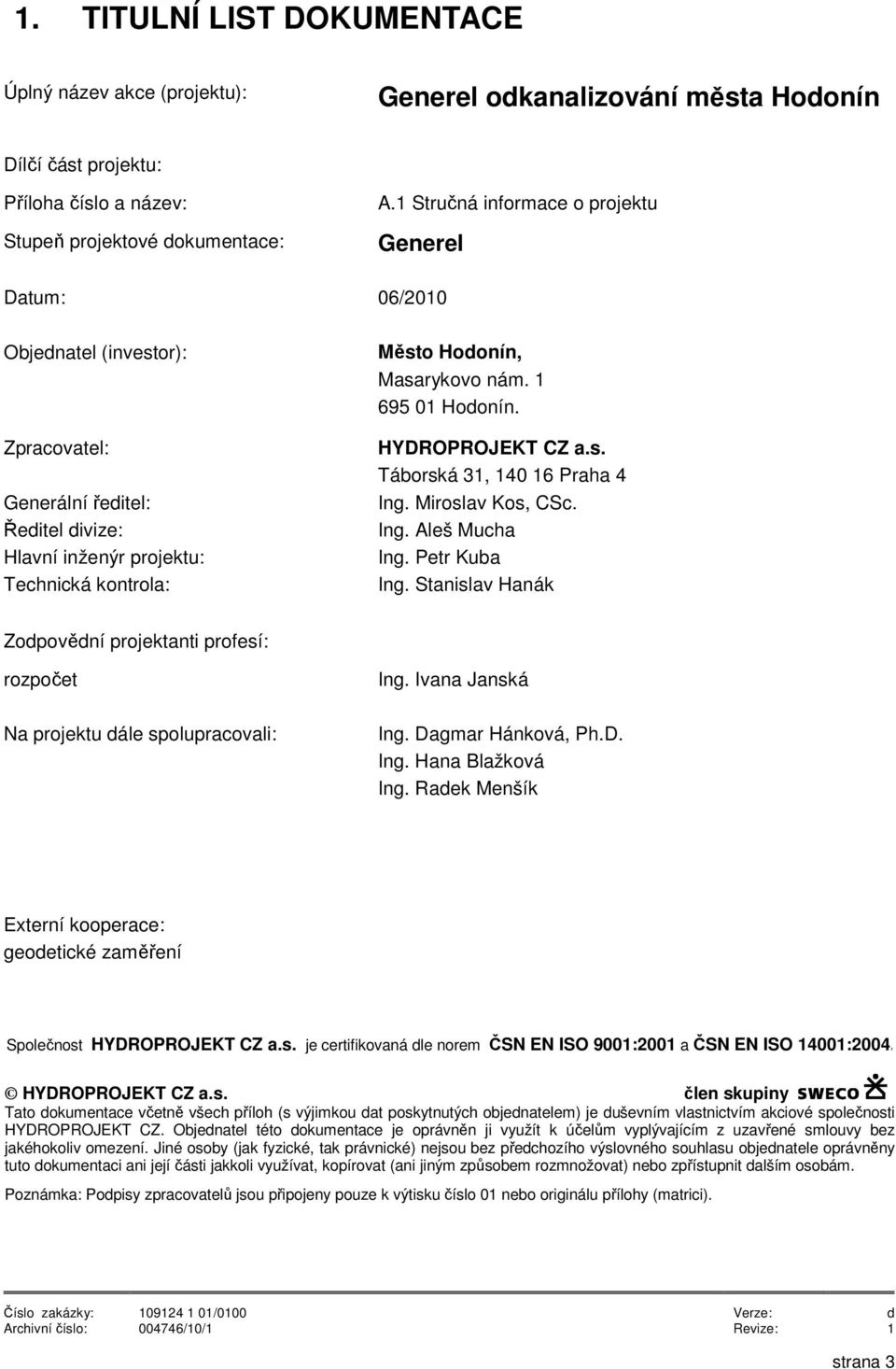

3 1. TITULNÍ LIST DOKUMENTACE Úplný název akce (projektu): Generel odkanalizování města Hodonín Dílčí část projektu: Příloha číslo a název: Stupeň projektové dokumentace: A.1 Stručná informace o projektu Generel Datum: 06/2010 Objednatel (investor): Zpracovatel: Generální ředitel: Ředitel divize: Hlavní inženýr projektu: Technická kontrola: Město Hodonín, Masarykovo nám Hodonín. HYDROPROJEKT CZ a.s. Táborská 31, Praha 4 Ing. Miroslav Kos, CSc. Ing. Aleš Mucha Ing. Petr Kuba Ing. Stanislav Hanák Zodpovědní projektanti profesí: rozpočet Ing. Ivana Janská Na projektu dále spolupracovali: Ing. Dagmar Hánková, Ph.D. Ing. Hana Blažková Ing. Radek Menšík Externí kooperace: geodetické zaměření Společnost HYDROPROJEKT CZ a.s. je certifikovaná dle norem ČSN EN ISO 9001:2001 a ČSN EN ISO 14001:2004. HYDROPROJEKT CZ a.s. člen skupiny Tato dokumentace včetně všech příloh (s výjimkou dat poskytnutých objednatelem) je duševním vlastnictvím akciové společnosti HYDROPROJEKT CZ. Objednatel této dokumentace je oprávněn ji využít k účelům vyplývajícím z uzavřené smlouvy bez jakéhokoliv omezení. Jiné osoby (jak fyzické, tak právnické) nejsou bez předchozího výslovného souhlasu objednatele oprávněny tuto dokumentaci ani její části jakkoli využívat, kopírovat (ani jiným způsobem rozmnožovat) nebo zpřístupnit dalším osobám. Poznámka: Podpisy zpracovatelů jsou připojeny pouze k výtisku číslo 01 nebo originálu přílohy (matrici). strana 3

4 2. ÚVOD Pracovnicí HYDROPROJEKTU CZ a.s. se Generely odvodnění opakovaně zabývají jak v současné době, tak i v minulosti. Při těchto příležitostech získali hlubší znalosti o organizačních souvislostech, možnostech i potřebách objednatelských stran. V rámci zpracovávání generelů si osvojili základní znalosti o stokové síti, oddělovacích komorách, o interakci s recipienty prostřednictvím výpustí a na základě monitorovací kampaně o základních zákonitostech srážko-odtokového procesu v urbanizovaném území města Hodonín. Zpracování Generelu odvodnění pro město Hodonín (dále jen GOHO) je založeno na nejnovějších poznatcích a trendech v oboru odvodnění urbanizovaných povodí, tj. na metodických základech spojených s integrálním přístupem k řešení odvodnění urbanizovaných povodí. Opírá se o možnosti posudkových metod, založených na matematickém modelování a monitorování a o současné technologické možnosti digitálního zpracování dat. Předložená dokumentace garantuje respektování místních specifik města a jeho okolí. Posouzení průtoků a profilů stávající i navrhované kanalizace bylo provedeno v souladu se schváleným ÚPm a na základě znalosti současné evropské i státní legislativy. Výsledné řešení v digitální formě umožňuje průběžnou aktualizaci generelu, resp. kontinuitu řešení. 2.1 CÍLE GENERELU ODVODNĚNÍ Problematika odvodnění urbanizovaného povodí města Hodonín řeší dlouhodobé vodohospodářské vztahy povodí (města) od zdrojů odpadních vod přes jejich transport, čištění a vypouštění do recipientu. Tímto způsobem zpracovaná dokumentace poskytuje zástupcům města Hodonín podklad pro další koncepční rozvoj celé lokality a provozovateli VaKu Hodonín, a.s. možnost průběžné optimalizace provozu a řízení daných subsystémů (kanalizace, čistírny). Zároveň slouží jako základní koncepční materiál pro dlouhodobé strategické rozhodování ve vztahu a v souladu s Územním plánem města. V rámci základních záměrů a technických cílů předloženého generelu odvodnění bylo provedeno: Posouzení a následná optimalizace kapacitních poměrů celé kanalizační sítě formou investičních opatření k dosažení požadovaného efektu. Jde především o páteřní sběrače jednotné kanalizace A, B, C, D, E, Cukrovárenská stoka, G a H a dešťové stoky Salajka, Kyjovka, Studená chodba, Očovský járek, Pánovský příkop. Posouzení a následná optimalizace funkce stokové sítě a odlehčovacích komor především ve vztahu stoka - recipient. Optimalizace ochrany povrchových vodotečí před znečištěním odpadní vodou a stokové sítě před povodňovými průtoky. Lokalizace a posouzení možností redukce balastních vod v kanalizační síti a to jak vlivem netěsností sítě, tak přímých zaústění a odlehčovacích komor - návrh opatření. Posouzení změn kapacitní funkce stokové sítě v důsledku plánované urbanizace, resp. připojování nových městských částí. Uplatnění nových možností separace jednotlivých složek odtoku. Stanovení komfortu odvodnění v jednotlivých lokalitách města a městských částí. Vytvoření podmínek pro úpravu estetických a hygienických vlastností povrchových toků. strana 4

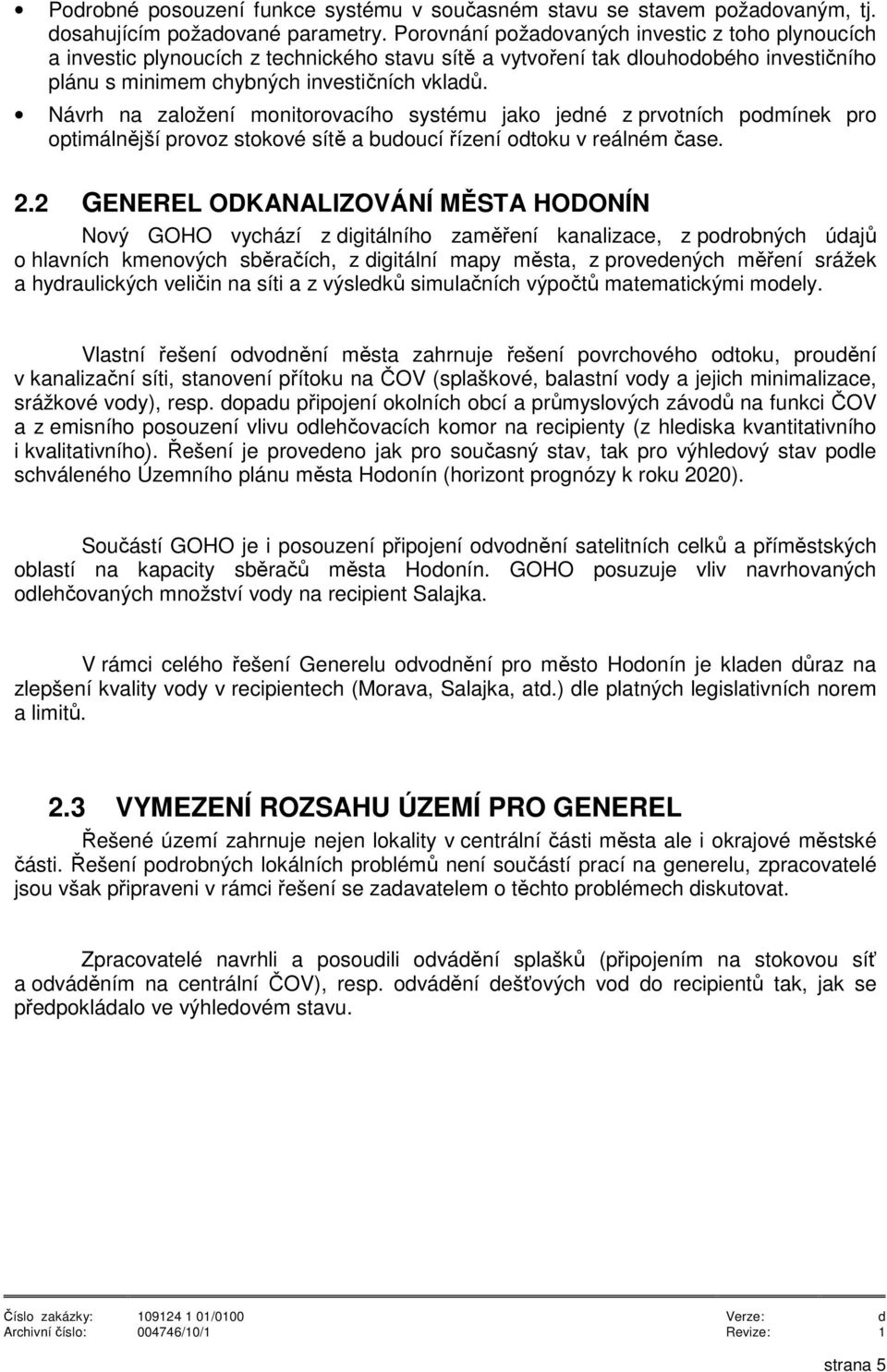

5 Podrobné posouzení funkce systému v současném stavu se stavem požadovaným, tj. dosahujícím požadované parametry. Porovnání požadovaných investic z toho plynoucích a investic plynoucích z technického stavu sítě a vytvoření tak dlouhodobého investičního plánu s minimem chybných investičních vkladů. Návrh na založení monitorovacího systému jako jedné z prvotních podmínek pro optimálnější provoz stokové sítě a budoucí řízení odtoku v reálném čase. 2.2 GENEREL ODKANALIZOVÁNÍ MĚSTA HODONÍN Nový GOHO vychází z digitálního zaměření kanalizace, z podrobných údajů o hlavních kmenových sběračích, z digitální mapy města, z provedených měření srážek a hydraulických veličin na síti a z výsledků simulačních výpočtů matematickými modely. Vlastní řešení odvodnění města zahrnuje řešení povrchového odtoku, proudění v kanalizační síti, stanovení přítoku na ČOV (splaškové, balastní vody a jejich minimalizace, srážkové vody), resp. dopadu připojení okolních obcí a průmyslových závodů na funkci ČOV a z emisního posouzení vlivu odlehčovacích komor na recipienty (z hlediska kvantitativního i kvalitativního). Řešení je provedeno jak pro současný stav, tak pro výhledový stav podle schváleného Územního plánu města Hodonín (horizont prognózy k roku 2020). Součástí GOHO je i posouzení připojení odvodnění satelitních celků a příměstských oblastí na kapacity sběračů města Hodonín. GOHO posuzuje vliv navrhovaných odlehčovaných množství vody na recipient Salajka. V rámci celého řešení Generelu odvodnění pro město Hodonín je kladen důraz na zlepšení kvality vody v recipientech (Morava, Salajka, atd.) dle platných legislativních norem a limitů. 2.3 VYMEZENÍ ROZSAHU ÚZEMÍ PRO GENEREL Řešené území zahrnuje nejen lokality v centrální části města ale i okrajové městské části. Řešení podrobných lokálních problémů není součástí prací na generelu, zpracovatelé jsou však připraveni v rámci řešení se zadavatelem o těchto problémech diskutovat. Zpracovatelé navrhli a posoudili odvádění splašků (připojením na stokovou síť a odváděním na centrální ČOV), resp. odvádění dešťových vod do recipientů tak, jak se předpokládalo ve výhledovém stavu. strana 5

6 3. MĚRNÁ KAMPAŇ, KALIBRACE A VERIFIKACE MODELU Měrná kampaň byla prováděna jako nedílná součást prací na Generelu odkanalizování města Hodonín. Obsahem měrné kampaně byl návrh a konzultace rozmístění přístrojů, průzkum v terénu, zajištění přístrojů, jejich instalace a odinstalování, zajištění provozu přístrojů, jejich kalibrace, sběr, zpracování a vyhodnocení dat. Doba trvání měrné kampaně byla 3 měsíce. Cílem vlastního monitoringu bylo získat formou krátkodobé měrné kampaně vstupní informace o srážkách a odezvy stokové sítě na tyto srážky jako nezbytná kalibrační a verifikační data pro hydrodynamický simulační model stokové sítě města a to jak bilanční model, tak pro detailní model. Obsahem celého monitoringu bylo zejména: provést výběr a hydraulické posouzení profilů pro měření srážek, hladin a průtoků, instalovat srážkoměry ve 3 definovaných měrných profilech, instalovat a provozovat v kanalizaci 7 měrných profilů, vyhodnotit naměřená data o srážkách, hladinách a průtocích. získání informace o plošném rozložení srážek, výběr vhodných kalibračních a verifikačních dešťů, získání informací o hydrodynamickém chování kanalizace za kontinuálního měření, získání informace o hydraulickém chování vybraných objektů na stokové síti. Kalibrací modelu se rozumí dosažení shody mezi naměřenými a simulovanými veličinami, přičemž je možné do určité míry na modelu upravovat modelové parametry (spotřeba vody, koeficienty denní nerovnoměrnosti, bodové vtoky, procenta propustných, nepropustných ploch, nasycenost povodí atd.). Při verifikaci musí model se zkalibrovanými parametry prokázat schopnost reprezentativním způsobem reagovat na jiné zatěžovací stavy, než které byly použity ke kalibraci. Sestavování a následné kalibrace simulačních modelů jsou vysoce odbornou činností, jejímž cílem je připravit simulační prostředky pro následné práce na koncepci. strana 6

7 1 4. ANALÝZA PROVOZNÍHO STAVU Minimální zatěžovací stavy nejsou z hlediska dimenzování stokové sítě zajímavé a ochrana stokové sítě na maximální extrémní zatížení (z dlouhodobého hlediska) je neefektivní vzhledem k vyvolaným investicím. Je tedy třeba najít určitý kompromis, který je vždy především politickým rozhodnutím, i když samozřejmě technicky podloženým. Řešení problému dimenzování a posuzování stokové sítě pro jednotlivé dešťové události se dosud provádělo návrhovými metodami na tzv. návrhový déšť. Jedná se o déšť s intenzitou odpovídající četnosti výskytu události 1x za 2 roky (N = 2, p = 0,5). Při výběru zatěžovacích dešťů se postupovala tak, že se provedla roční simulace pro každý rok z historické řady ( ). Z každé roční simulace se vybrali 3 největší dešťové události, které se pak vyhodnotily podle Q (průtoku) a koeficientu MPS h (míra přetížení sítě podle hladin) a zařadily se do skupin dle třídních četností (10 let = 10 tříd četnosti). Na základě vyhodnocení výsledků třídních četností byly vybrány zatěžovací déště pro posouzení a návrh opatření na stokové síti: odpovídá N = 1, p = 0,1, odpovídá N = 2, p = 0,5, odpovídá N = 5, p = 0,2, odpovídá N = 10, p = 0,01. K posouzení přetížení stokové sítě byl použit 2-letý a 5-letý déšť. Po výběru zatěžovacích dešťů byly zjištěny průtokové poměry stávající kanalizační sítě. Ve stručnosti lze stávající stav kanalizační sítě popsat následujícími fakty: Největším problémem na stokové síti jsou oddělovací komory OK B a OK C, které neplní min. poměry ředění požadované Povodím Moravy. Úpravy na těchto oddělovacích komorách jsou nutností. Největším problémem u kmenových stok je na stoce A, která vyžaduje zkapacitnění a ve své střední části bylo vhodné provést úpravu sklonů v současné době je zde protisklon, který způsobuje zanášení a vzdouvání stokové sítě. V centrální části Hodonína se nachází stoky C2.1 a C3.11, u kterých dochází při dešťových událostí k výtoku vody nad terén. Tento problém na síti může způsobovat i vyplavení sklepních prostor přes domovní přípojky. Velmi přetíženou stokou a s problematickým velmi nepravidelným sklonem je i stoka C.9, která prochází ulicí Pravoslava Veselého. Stoka vykazuje tlakování v některých úsecích až pod poklop. Tlakování je způsobené nejen nedostatečnou kapacitou (malý profil), ale i nepravidelným sklonem potrubí, který způsobuje v úsecích s malým sklonem vzdutí vody v protisměru proudění. Při řešení výhledového stavu kanalizační sítě k časovému horizontu 2020, pro který byl opět použit stejný návrhový déšť, byla jednotlivá opatření na stokové síti rozdělena do tří základních kategorií. Celkem čeká hodonínskou kanalizační síť řada opatření v celkové ceně okolo 901 mil. Kč. Přehled nejvýznamnějších opatření je rozdělen do následujících kategorií: Návrh opatření podle GOHO tento návrh vycházel ze simulačních výpočtů. Tato kategorie jednak obsahuje opatření vedoucí k nápravě nekapacitních úseků, tak i zajišťuje potřebný komfort odvodnění. strana 7

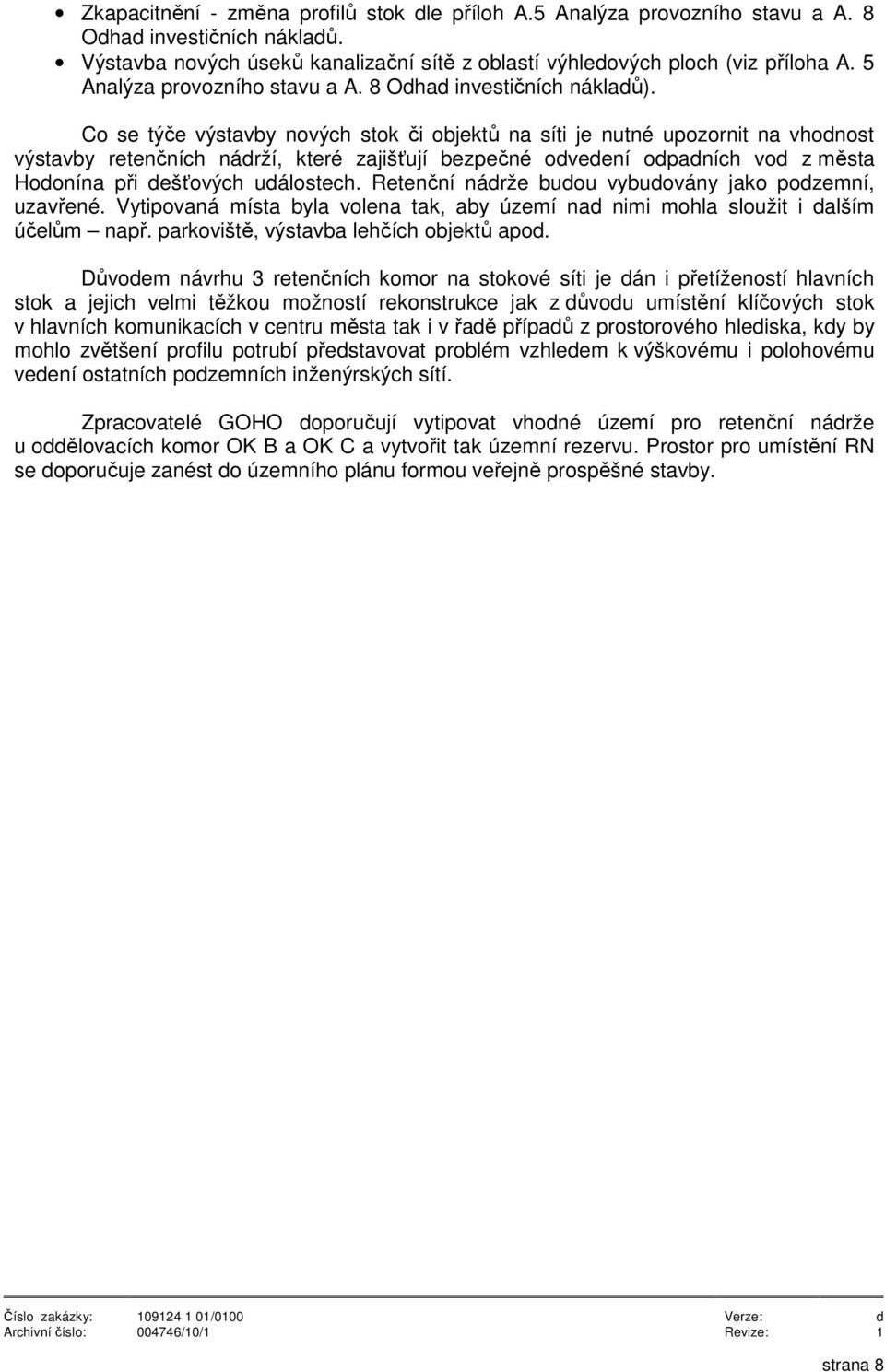

8 Zkapacitnění - změna profilů stok dle příloh A.5 Analýza provozního stavu a A. 8 Odhad investičních nákladů. Výstavba nových úseků kanalizační sítě z oblastí výhledových ploch (viz příloha A. 5 Analýza provozního stavu a A. 8 Odhad investičních nákladů). Co se týče výstavby nových stok či objektů na síti je nutné upozornit na vhodnost výstavby retenčních nádrží, které zajišťují bezpečné odvedení odpadních vod z města Hodonína při dešťových událostech. Retenční nádrže budou vybudovány jako podzemní, uzavřené. Vytipovaná místa byla volena tak, aby území nad nimi mohla sloužit i dalším účelům např. parkoviště, výstavba lehčích objektů apod. Důvodem návrhu 3 retenčních komor na stokové síti je dán i přetížeností hlavních stok a jejich velmi těžkou možností rekonstrukce jak z důvodu umístění klíčových stok v hlavních komunikacích v centru města tak i v řadě případů z prostorového hlediska, kdy by mohlo zvětšení profilu potrubí představovat problém vzhledem k výškovému i polohovému vedení ostatních podzemních inženýrských sítí. Zpracovatelé GOHO doporučují vytipovat vhodné území pro retenční nádrže u oddělovacích komor OK B a OK C a vytvořit tak územní rezervu. Prostor pro umístění RN se doporučuje zanést do územního plánu formou veřejně prospěšné stavby. strana 8

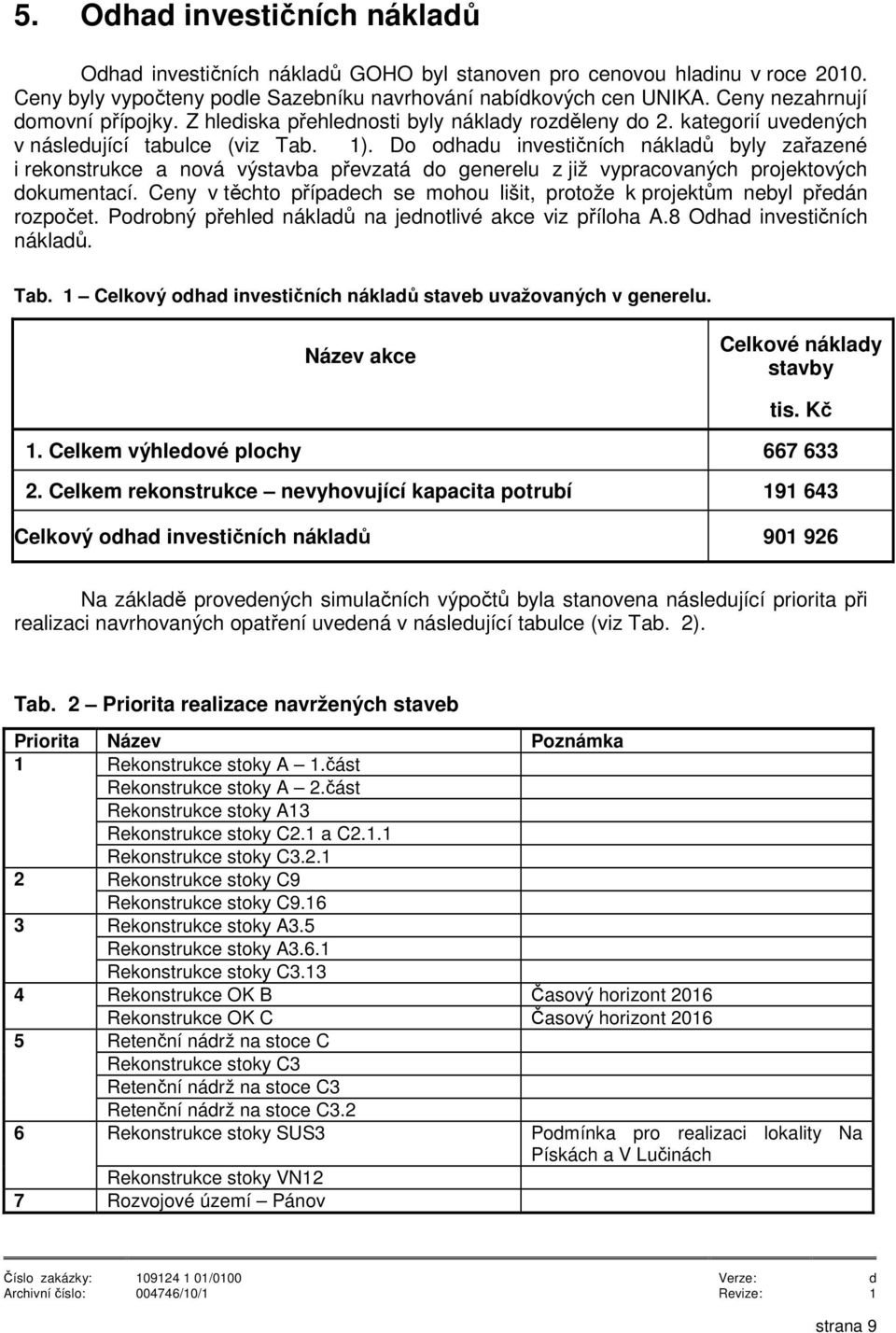

9 5. Odhad investičních nákladů Odhad investičních nákladů GOHO byl stanoven pro cenovou hladinu v roce Ceny byly vypočteny podle Sazebníku navrhování nabídkových cen UNIKA. Ceny nezahrnují domovní přípojky. Z hlediska přehlednosti byly náklady rozděleny do 2. kategorií uvedených v následující tabulce (viz Tab. 1). Do odhadu investičních nákladů byly zařazené i rekonstrukce a nová výstavba převzatá do generelu z již vypracovaných projektových dokumentací. Ceny v těchto případech se mohou lišit, protože k projektům nebyl předán rozpočet. Podrobný přehled nákladů na jednotlivé akce viz příloha A.8 Odhad investičních nákladů. Tab. 1 Celkový odhad investičních nákladů staveb uvažovaných v generelu. Název akce Celkové náklady stavby tis. Kč 1. Celkem výhledové plochy Celkem rekonstrukce nevyhovující kapacita potrubí Celkový odhad investičních nákladů Na základě provedených simulačních výpočtů byla stanovena následující priorita při realizaci navrhovaných opatření uvedená v následující tabulce (viz Tab. 2). Tab. 2 Priorita realizace navržených staveb Priorita Název Poznámka 1 Rekonstrukce stoky A 1.část Rekonstrukce stoky A 2.část Rekonstrukce stoky A13 Rekonstrukce stoky C2.1 a C2.1.1 Rekonstrukce stoky C Rekonstrukce stoky C9 Rekonstrukce stoky C Rekonstrukce stoky A3.5 Rekonstrukce stoky A3.6.1 Rekonstrukce stoky C Rekonstrukce OK B Časový horizont 2016 Rekonstrukce OK C Časový horizont Retenční nádrž na stoce C Rekonstrukce stoky C3 Retenční nádrž na stoce C3 Retenční nádrž na stoce C3.2 6 Rekonstrukce stoky SUS3 Podmínka pro realizaci lokality Na Pískách a V Lučinách Rekonstrukce stoky VN12 7 Rozvojové území Pánov strana 9

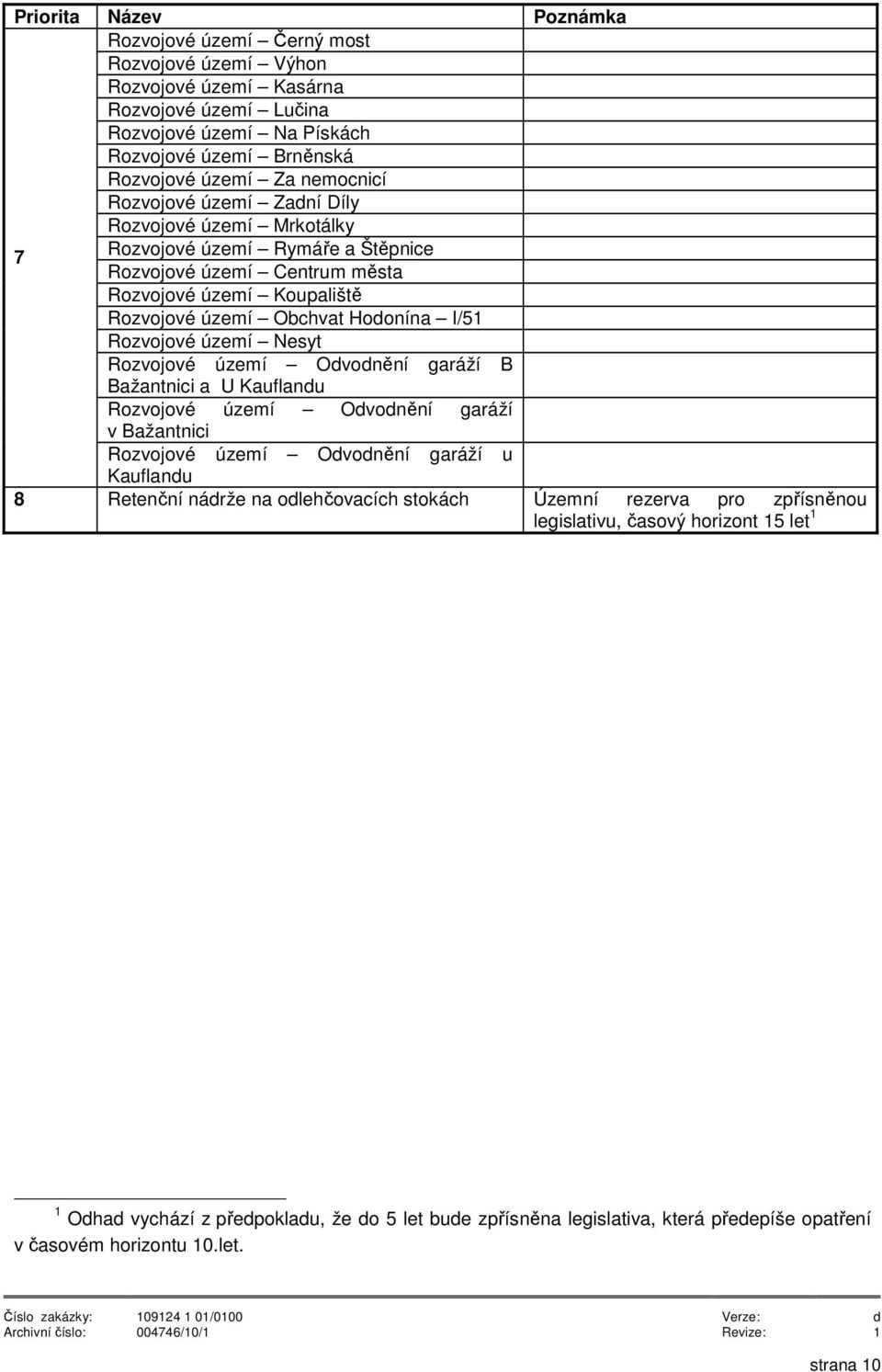

10 Priorita Název Poznámka Rozvojové území Černý most Rozvojové území Výhon Rozvojové území Kasárna Rozvojové území Lučina Rozvojové území Na Pískách Rozvojové území Brněnská Rozvojové území Za nemocnicí Rozvojové území Zadní Díly Rozvojové území Mrkotálky 7 Rozvojové území Rymáře a Štěpnice Rozvojové území Centrum města Rozvojové území Koupaliště Rozvojové území Obchvat Hodonína I/51 Rozvojové území Nesyt Rozvojové území Odvodnění garáží B Bažantnici a U Kauflandu Rozvojové území Odvodnění garáží v Bažantnici Rozvojové území Odvodnění garáží u Kauflandu 8 Retenční nádrže na odlehčovacích stokách Územní rezerva pro zpřísněnou legislativu, časový horizont 15 let 1 1 Odhad vychází z předpokladu, že do 5 let bude zpřísněna legislativa, která předepíše opatření v časovém horizontu 10.let. strana 10
