1 MOTORIZOVANÉ NATÁČECÍ ZAŘÍZENÍ STRONG SRT DM 2100

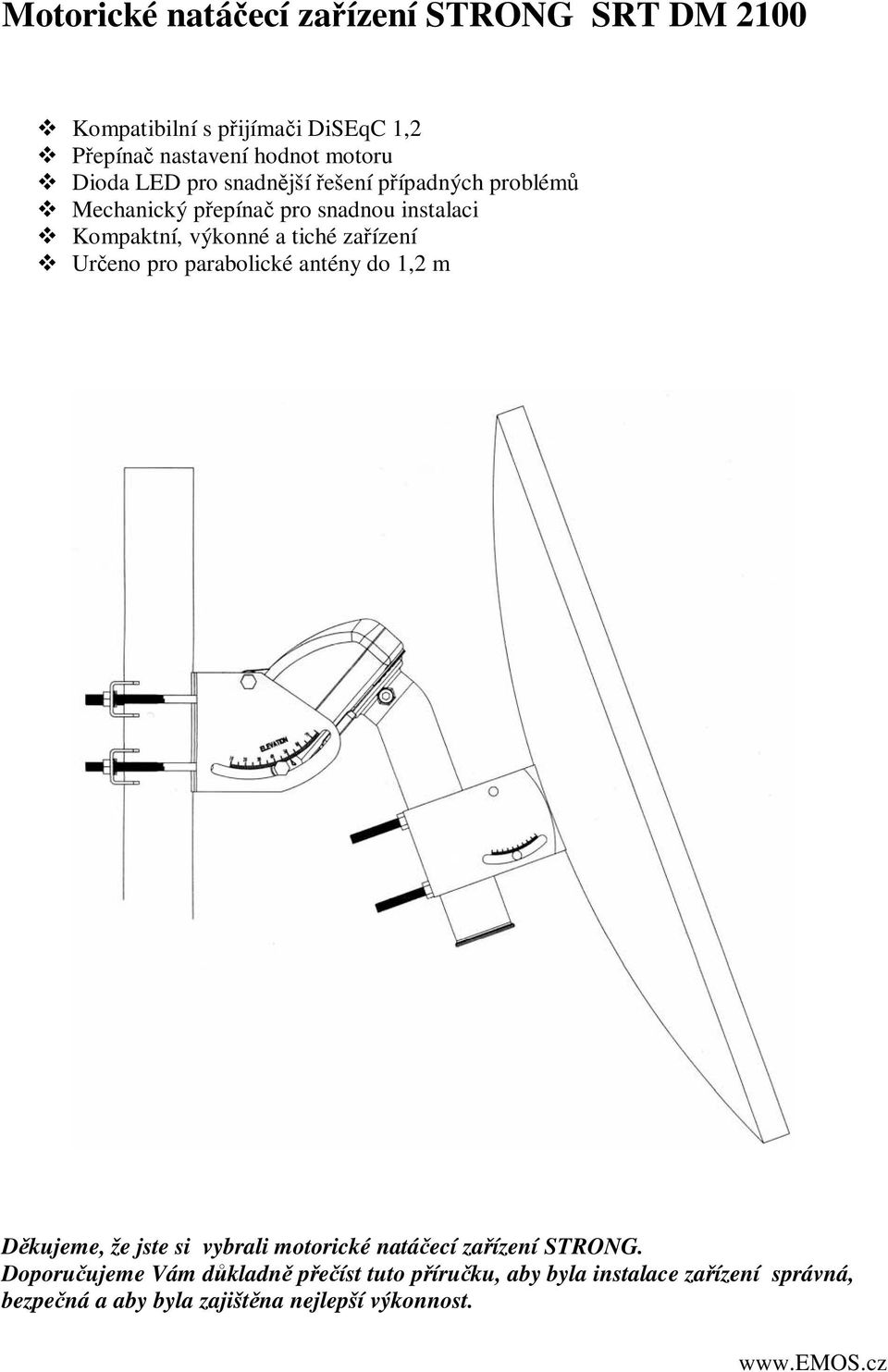

2 Motorické natáčecí zařízení STRONG SRT DM 2100 Kompatibilní s přijímači DiSEqC 1,2 Přepínač nastavení hodnot motoru Dioda LED pro snadnější řešení případných problémů Mechanický přepínač pro snadnou instalaci Kompaktní, výkonné a tiché zařízení Určeno pro parabolické antény do 1,2 m Děkujeme, že jste si vybrali motorické natáčecí zařízení STRONG. Doporučujeme Vám důkladně přečíst tuto příručku, aby byla instalace zařízení správná, bezpečná a aby byla zajištěna nejlepší výkonnost.

3 Použití Tato příručka uživatele je pro motorické natáčecí zařízení STRONG SRT DM Doporučujeme každému, aby si důkladně přečetl tuto příručku. Toto zařízení je vybaveno nejnovějšími inovacemi softwaru a hardwaru. Strong si vyhrazuje práva na změny ve výrobě softwaru bez předešlého oznámení. Bezpečnostní pokyny Neinstalujte váš přijímač: Do uzavřených a špatně větraných prostorů Na nevhodně upevněné stožáry. Nevystavujte přístroj a jeho příslušenství: Blízkosti přístroje, který vytváří teplo Nárazům, které by mohly způsobit trvalé poškození přístroje Magnetickým předmětům. Opakovaným otřesům Nikdy přístroj neotevírejte, vystavujete se riziku ublížení na zdraví. Záruka bude neplatná v případě, že se zjistí, že přístroj byl otevřen. Není-li přístroj používán delší dobu, odpojte jej z účastnické zásuvky Nepoužívejte poškozený koaxiální kabel. Při propojování kabelů se ujistěte, že je zařízení vypojeno od napájecího napětí Před instalací si důkladně přečtěte tuto příručku uživatele. Tato příručka obsahuje instrukce pro instalaci a používání zařízení. Bezpečnostní opatření Pro zachování maximálního výkonu vašeho přijímače dodržujte následující pokyny: Pozorně si přečtěte tuto příručku, aby jste plně rozuměli všem pokynům Veškerou údržbu a opravy přenechejte autorizovanému servisnímu středisku Pro čištění používejte čistou tkaninu, kterou je vhodné navlhčit jemným čistícím prostředkem, je nutné odpojit přístroj od satelitního přijímače K čištění přijímače nepoužívejte alkohol a ani čpavek Neotevírejte kryt motoru, automaticky tím ukončíte záruku. Nefunguje-li přístroj řádně poté, co byly dodrženy všechny kroky uvedené v této příručce, doporučuje se obrátit se na autorizovaného prodejce. Při vybalování se ujistěte, že balení obsahuje veškeré součásti, které jsou uvedeny v seznamu. Při navrácení zařízení v záruční době, musí být přijímač v původním balení i s příslušenstvím. Při nedodržení těchto podmínek záruční doba automaticky končí. Nastavení zařízení Doporučujeme konzultaci s profesionální instalační firmou, v opačném případě dodržujte následující pokyny.

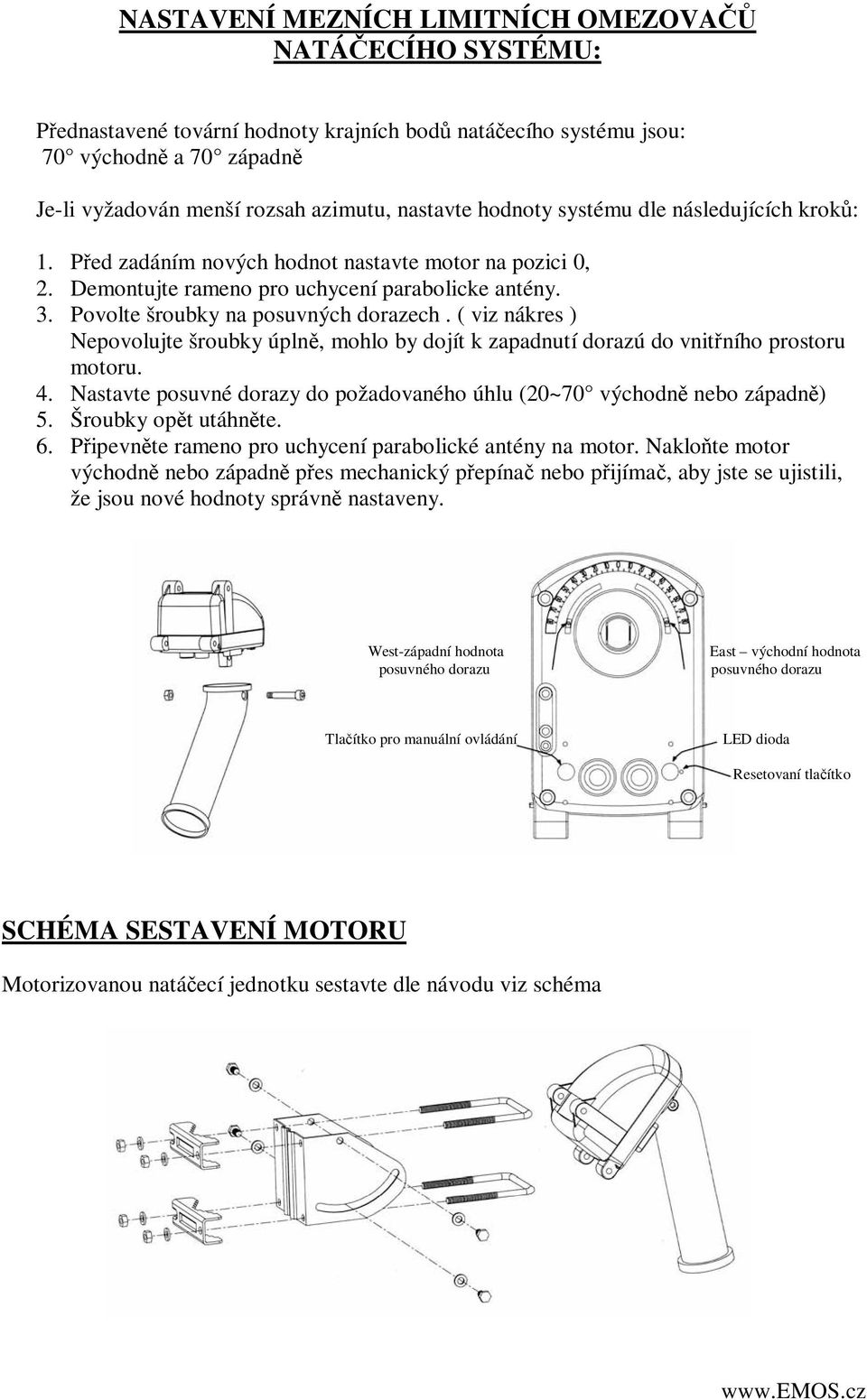

4 NASTAVENÍ MEZNÍCH LIMITNÍCH OMEZOVAČŮ NATÁČECÍHO SYSTÉMU: Přednastavené tovární hodnoty krajních bodů natáčecího systému jsou: 70 východně a 70 západně Je-li vyžadován menší rozsah azimutu, nastavte hodnoty systému dle následujících kroků: 1. Před zadáním nových hodnot nastavte motor na pozici 0, 2. Demontujte rameno pro uchycení parabolicke antény. 3. Povolte šroubky na posuvných dorazech. ( viz nákres ) Nepovolujte šroubky úplně, mohlo by dojít k zapadnutí dorazú do vnitřního prostoru motoru. 4. Nastavte posuvné dorazy do požadovaného úhlu (20~70 východně nebo západně) 5. Šroubky opět utáhněte. 6. Připevněte rameno pro uchycení parabolické antény na motor. Nakloňte motor východně nebo západně přes mechanický přepínač nebo přijímač, aby jste se ujistili, že jsou nové hodnoty správně nastaveny. West-západní hodnota posuvného dorazu East východní hodnota posuvného dorazu Tlačítko pro manuální ovládání LED dioda Resetovaní tlačítko SCHÉMA SESTAVENÍ MOTORU Motorizovanou natáčecí jednotku sestavte dle návodu viz schéma

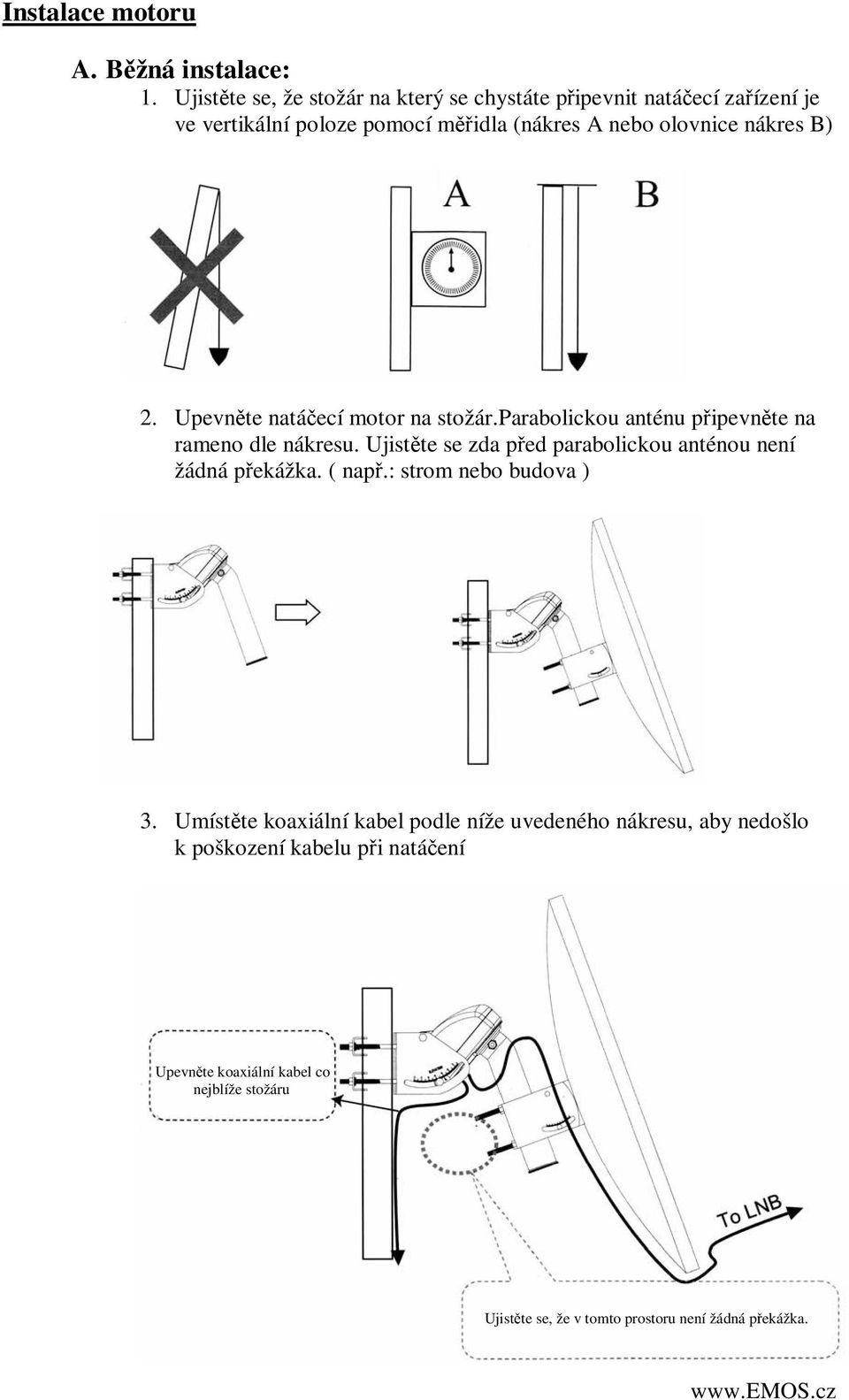

5 Instalace motoru A. Běžná instalace: 1. Ujistěte se, že stožár na který se chystáte připevnit natáčecí zařízení je ve vertikální poloze pomocí měřidla (nákres A nebo olovnice nákres B) 2. Upevněte natáčecí motor na stožár.parabolickou anténu připevněte na rameno dle nákresu. Ujistěte se zda před parabolickou anténou není žádná překážka. ( např.: strom nebo budova ) 3. Umístěte koaxiální kabel podle níže uvedeného nákresu, aby nedošlo k poškození kabelu při natáčení Upevněte koaxiální kabel co nejblíže stožáru Ujistěte se, že v tomto prostoru není žádná překážka.

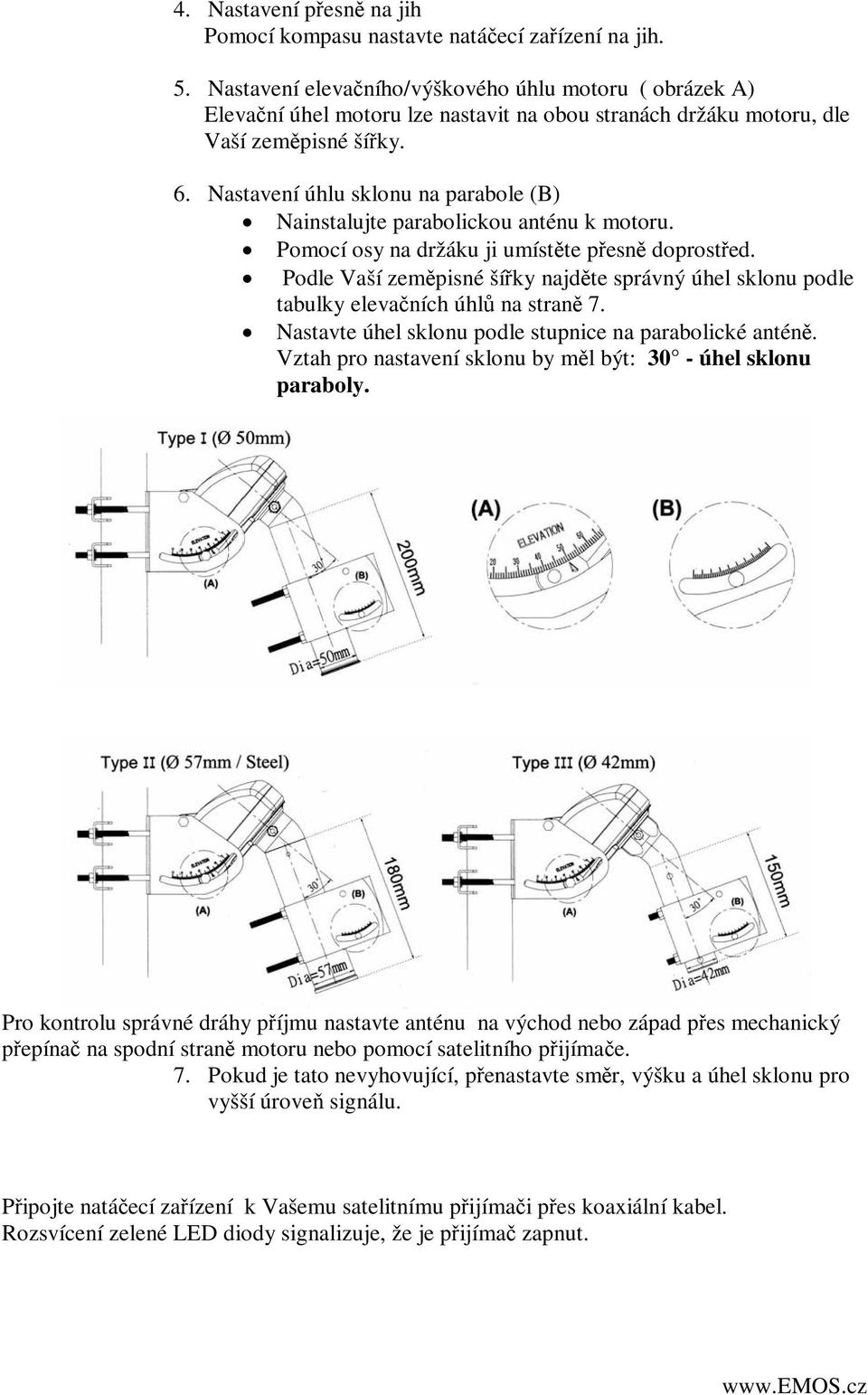

6 4. Nastavení přesně na jih Pomocí kompasu nastavte natáčecí zařízení na jih. 5. Nastavení elevačního/výškového úhlu motoru ( obrázek A) Elevační úhel motoru lze nastavit na obou stranách držáku motoru, dle Vaší zeměpisné šířky. 6. Nastavení úhlu sklonu na parabole (B) Nainstalujte parabolickou anténu k motoru. Pomocí osy na držáku ji umístěte přesně doprostřed. Podle Vaší zeměpisné šířky najděte správný úhel sklonu podle tabulky elevačních úhlů na straně 7. Nastavte úhel sklonu podle stupnice na parabolické anténě. Vztah pro nastavení sklonu by měl být: 30 - úhel sklonu paraboly. Pro kontrolu správné dráhy příjmu nastavte anténu na východ nebo západ přes mechanický přepínač na spodní straně motoru nebo pomocí satelitního přijímače. 7. Pokud je tato nevyhovující, přenastavte směr, výšku a úhel sklonu pro vyšší úroveň signálu. Připojte natáčecí zařízení k Vašemu satelitnímu přijímači přes koaxiální kabel. Rozsvícení zelené LED diody signalizuje, že je přijímač zapnut.

7 B. Rychlá instalace: ( doporučujeme přijímač s volbou Goto X) 1. Postupujte podle kroků 1 3 na straně 2 2. Nastavení elevačního úhlu motoru: Nastavte elevační úhel motoru dle Vaší zeměpisné šířky. Stupnice zeměpisné šířky je uvedena na zadní straně motoru. 3. Montáž paraboly: Nainstalujte parabolickou anténu na rameno motoru. Osa na rameni slouží k přesnému umístění parabolické antény do středu držáku. Podle tabulky úhlů, která je přiložená a podle vaší zeměpisné šířky nastavte úhel sklonu paraboly. Elevační úhel paraboly nastavte podle stupnice na parabolické anténě. Úhel nastavení na parabolické anténě by měl být dle vztahu : 30 - elevační úhel paraboly/úhel sklonu. Viz. nákres str Umístěte motor do polohy dle volby satelitní družice přes přijímač w/funkce goto X: Zadejte svou zeměpisnou délku a šířku a zvolte satelitní družici s nejlepším signálem. Přijímač vypočte správný úhel automaticky a umístí motor do správné pozice. 5. Zaměření satelitní družice: Otáčejte celým zařízením okolo stožáru k nalezení nejsilnějšího signálu z požadovaného satelitu. Po důkladném připevnění všech dílů je instalace dokončena.

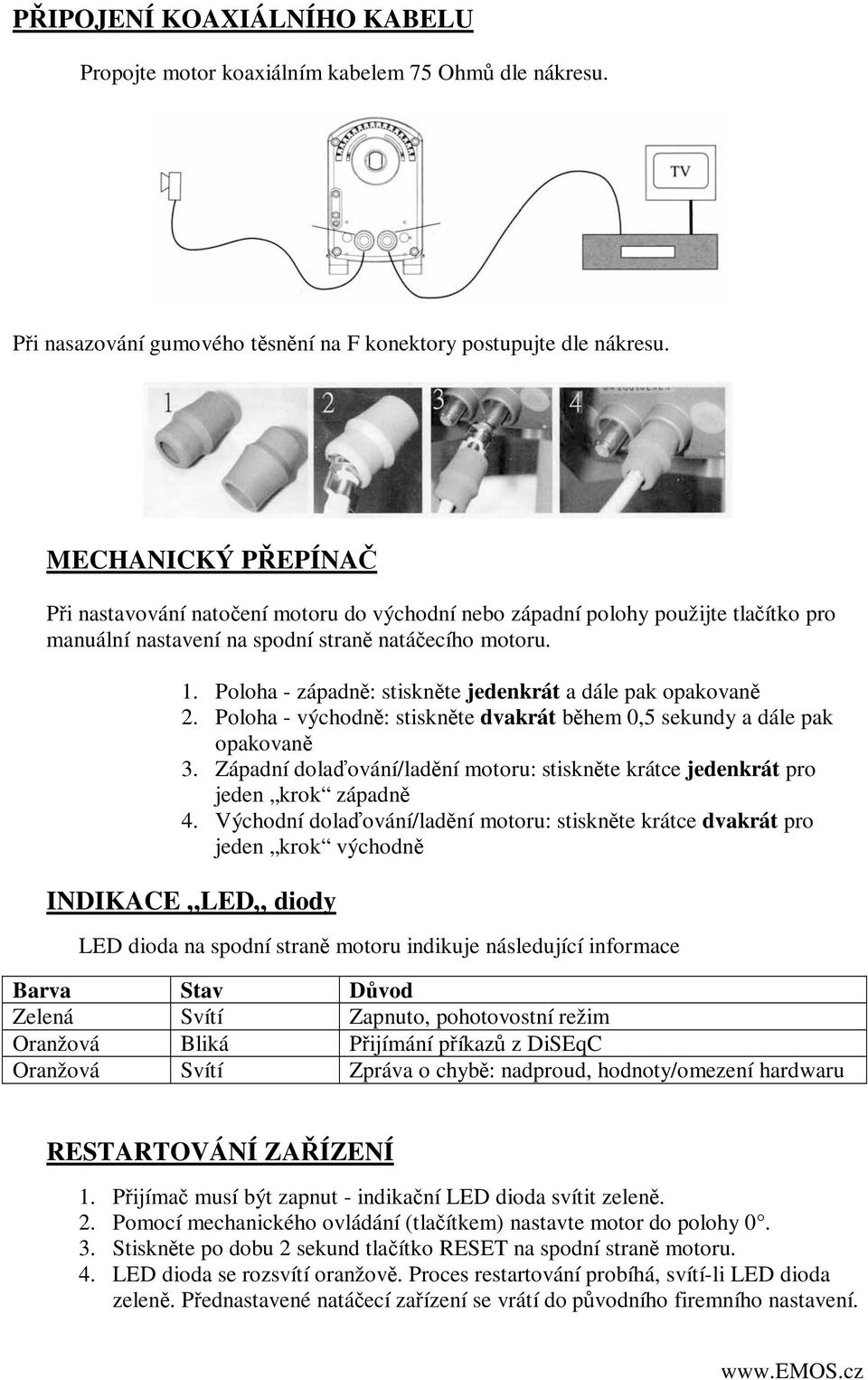

8 PŘIPOJENÍ KOAXIÁLNÍHO KABELU Propojte motor koaxiálním kabelem 75 Ohmů dle nákresu. Při nasazování gumového těsnění na F konektory postupujte dle nákresu. MECHANICKÝ PŘEPÍNAČ Při nastavování natočení motoru do východní nebo západní polohy použijte tlačítko pro manuální nastavení na spodní straně natáčecího motoru. 1. Poloha - západně: stiskněte jedenkrát a dále pak opakovaně 2. Poloha - východně: stiskněte dvakrát během 0,5 sekundy a dále pak opakovaně 3. Západní dolaďování/ladění motoru: stiskněte krátce jedenkrát pro jeden krok západně 4. Východní dolaďování/ladění motoru: stiskněte krátce dvakrát pro jeden krok východně INDIKACE LED diody LED dioda na spodní straně motoru indikuje následující informace Barva Stav Důvod Zelená Svítí Zapnuto, pohotovostní režim Oranžová Bliká Přijímání příkazů z DiSEqC Oranžová Svítí Zpráva o chybě: nadproud, hodnoty/omezení hardwaru RESTARTOVÁNÍ ZAŘÍZENÍ 1. Přijímač musí být zapnut - indikační LED dioda svítit zeleně. 2. Pomocí mechanického ovládání (tlačítkem) nastavte motor do polohy Stiskněte po dobu 2 sekund tlačítko RESET na spodní straně motoru. 4. LED dioda se rozsvítí oranžově. Proces restartování probíhá, svítí-li LED dioda zeleně. Přednastavené natáčecí zařízení se vrátí do původního firemního nastavení.

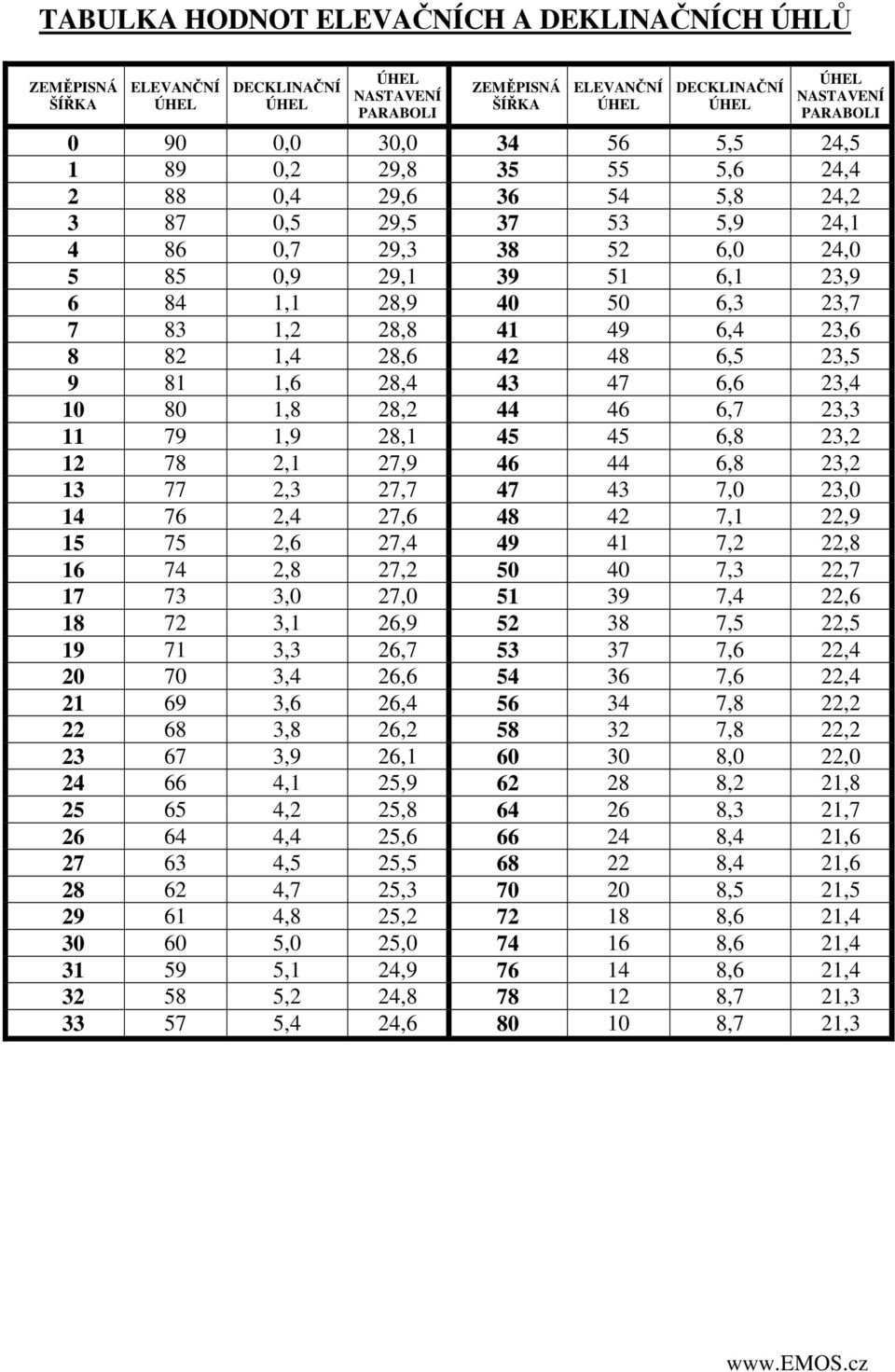

9 TABULKA HODNOT ELEVAČNÍCH A DEKLINAČNÍCH ÚHLŮ ZEMĚPISNÁ ŠÍŘKA ELEVANČNÍ DECKLINAČNÍ NASTAVENÍ PARABOLI ZEMĚPISNÁ ŠÍŘKA ELEVANČNÍ DECKLINAČNÍ NASTAVENÍ PARABOLI ,0 30, ,5 24, ,2 29, ,6 24, ,4 29, ,8 24, ,5 29, ,9 24, ,7 29, ,0 24, ,9 29, ,1 23, ,1 28, ,3 23, ,2 28, ,4 23, ,4 28, ,5 23, ,6 28, ,6 23, ,8 28, ,7 23, ,9 28, ,8 23, ,1 27, ,8 23, ,3 27, ,0 23, ,4 27, ,1 22, ,6 27, ,2 22, ,8 27, ,3 22, ,0 27, ,4 22, ,1 26, ,5 22, ,3 26, ,6 22, ,4 26, ,6 22, ,6 26, ,8 22, ,8 26, ,8 22, ,9 26, ,0 22, ,1 25, ,2 21, ,2 25, ,3 21, ,4 25, ,4 21, ,5 25, ,4 21, ,7 25, ,5 21, ,8 25, ,6 21, ,0 25, ,6 21, ,1 24, ,6 21, ,2 24, ,7 21, ,4 24, ,7 21,3

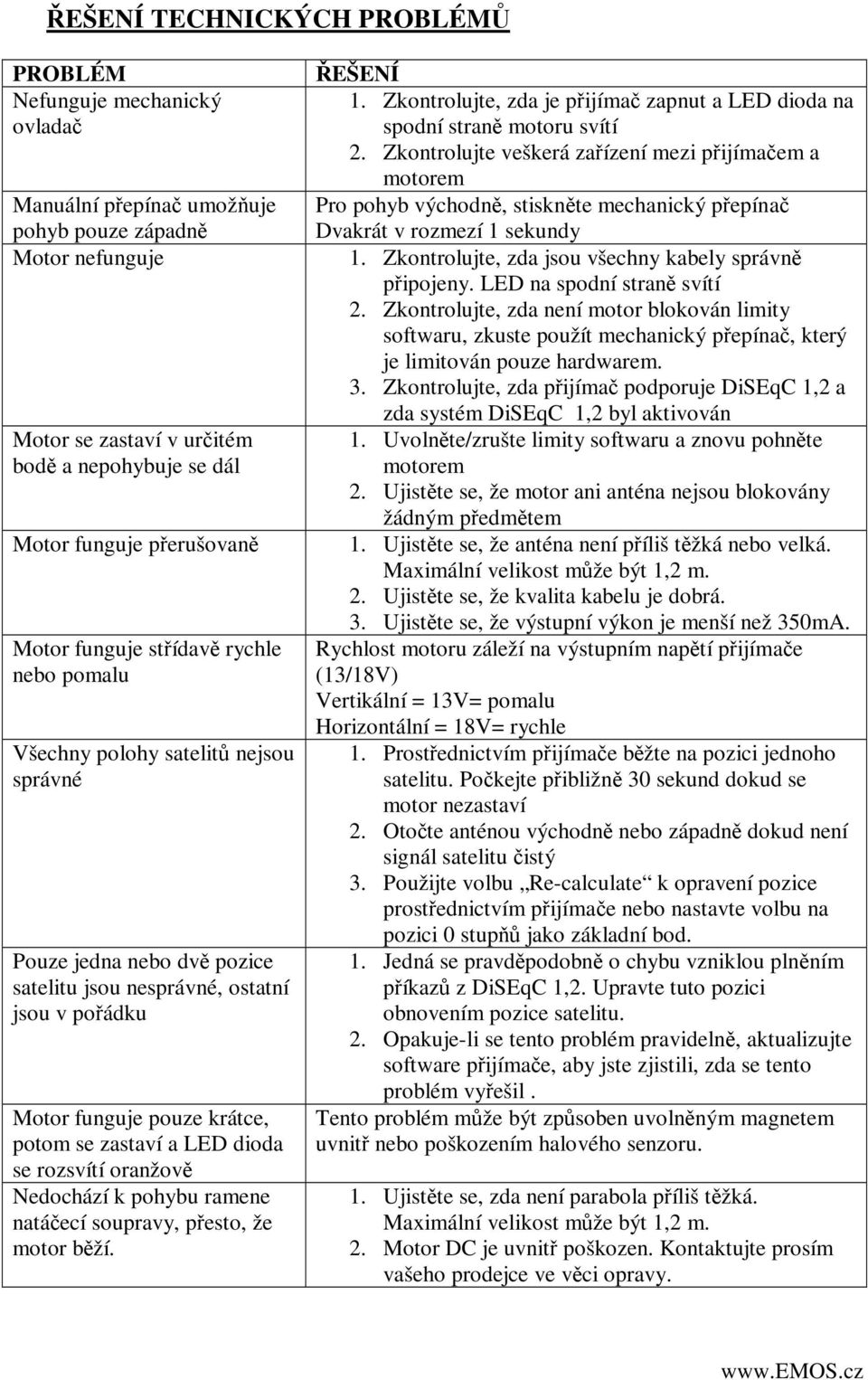

10 ŘEŠENÍ TECHNICKÝCH PROBLÉMŮ PROBLÉM Nefunguje mechanický ovladač Manuální přepínač umožňuje pohyb pouze západně Motor nefunguje Motor se zastaví v určitém bodě a nepohybuje se dál Motor funguje přerušovaně Motor funguje střídavě rychle nebo pomalu Všechny polohy satelitů nejsou správné Pouze jedna nebo dvě pozice satelitu jsou nesprávné, ostatní jsou v pořádku Motor funguje pouze krátce, potom se zastaví a LED dioda se rozsvítí oranžově Nedochází k pohybu ramene natáčecí soupravy, přesto, že motor běží. ŘEŠENÍ 1. Zkontrolujte, zda je přijímač zapnut a LED dioda na spodní straně motoru svítí 2. Zkontrolujte veškerá zařízení mezi přijímačem a motorem Pro pohyb východně, stiskněte mechanický přepínač Dvakrát v rozmezí 1 sekundy 1. Zkontrolujte, zda jsou všechny kabely správně připojeny. LED na spodní straně svítí 2. Zkontrolujte, zda není motor blokován limity softwaru, zkuste použít mechanický přepínač, který je limitován pouze hardwarem. 3. Zkontrolujte, zda přijímač podporuje DiSEqC 1,2 a zda systém DiSEqC 1,2 byl aktivován 1. Uvolněte/zrušte limity softwaru a znovu pohněte motorem 2. Ujistěte se, že motor ani anténa nejsou blokovány žádným předmětem 1. Ujistěte se, že anténa není příliš těžká nebo velká. Maximální velikost může být 1,2 m. 2. Ujistěte se, že kvalita kabelu je dobrá. 3. Ujistěte se, že výstupní výkon je menší než 350mA. Rychlost motoru záleží na výstupním napětí přijímače (13/18V) Vertikální = 13V= pomalu Horizontální = 18V= rychle 1. Prostřednictvím přijímače běžte na pozici jednoho satelitu. Počkejte přibližně 30 sekund dokud se motor nezastaví 2. Otočte anténou východně nebo západně dokud není signál satelitu čistý 3. Použijte volbu Re-calculate k opravení pozice prostřednictvím přijímače nebo nastavte volbu na pozici 0 stupňů jako základní bod. 1. Jedná se pravděpodobně o chybu vzniklou plněním příkazů z DiSEqC 1,2. Upravte tuto pozici obnovením pozice satelitu. 2. Opakuje-li se tento problém pravidelně, aktualizujte software přijímače, aby jste zjistili, zda se tento problém vyřešil. Tento problém může být způsoben uvolněným magnetem uvnitř nebo poškozením halového senzoru. 1. Ujistěte se, zda není parabola příliš těžká. Maximální velikost může být 1,2 m. 2. Motor DC je uvnitř poškozen. Kontaktujte prosím vašeho prodejce ve věci opravy.

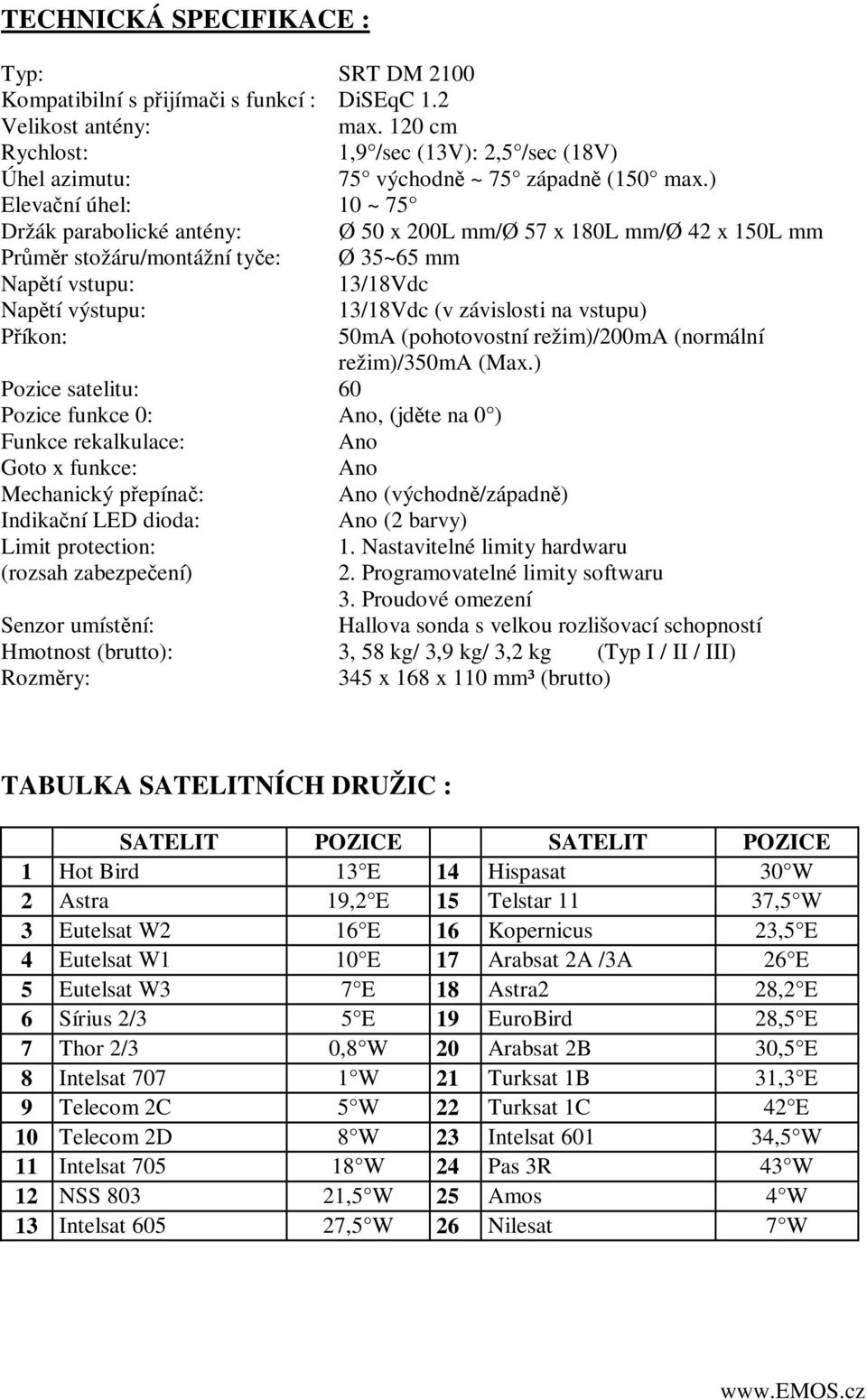

11 TECHNICKÁ SPECIFIKACE : Typ: SRT DM 2100 Kompatibilní s přijímači s funkcí : DiSEqC 1.2 Velikost antény: max. 120 cm Rychlost: 1,9 /sec (13V): 2,5 /sec (18V) Úhel azimutu: 75 východně ~ 75 západně (150 max.) Elevační úhel: 10 ~ 75 Držák parabolické antény: Ø 50 x 200L mm/ø 57 x 180L mm/ø 42 x 150L mm Průměr stožáru/montážní tyče: Ø 35~65 mm Napětí vstupu: 13/18Vdc Napětí výstupu: 13/18Vdc (v závislosti na vstupu) Příkon: 50mA (pohotovostní režim)/200ma (normální režim)/350ma (Max.) Pozice satelitu: 60 Pozice funkce 0: Ano, (jděte na 0 ) Funkce rekalkulace: Ano Goto x funkce: Ano Mechanický přepínač: Ano (východně/západně) Indikační LED dioda: Ano (2 barvy) Limit protection: 1. Nastavitelné limity hardwaru (rozsah zabezpečení) 2. Programovatelné limity softwaru 3. Proudové omezení Senzor umístění: Hallova sonda s velkou rozlišovací schopností Hmotnost (brutto): 3, 58 kg/ 3,9 kg/ 3,2 kg (Typ I / II / III) Rozměry: 345 x 168 x 110 mm³ (brutto) TABULKA SATELITNÍCH DRUŽIC : SATELIT POZICE SATELIT POZICE 1 Hot Bird 13 E 14 Hispasat 30 W 2 Astra 19,2 E 15 Telstar 11 37,5 W 3 Eutelsat W2 16 E 16 Kopernicus 23,5 E 4 Eutelsat W1 10 E 17 Arabsat 2A /3A 26 E 5 Eutelsat W3 7 E 18 Astra2 28,2 E 6 Sírius 2/3 5 E 19 EuroBird 28,5 E 7 Thor 2/3 0,8 W 20 Arabsat 2B 30,5 E 8 Intelsat W 21 Turksat 1B 31,3 E 9 Telecom 2C 5 W 22 Turksat 1C 42 E 10 Telecom 2D 8 W 23 Intelsat ,5 W 11 Intelsat W 24 Pas 3R 43 W 12 NSS ,5 W 25 Amos 4 W 13 Intelsat ,5 W 26 Nilesat 7 W
