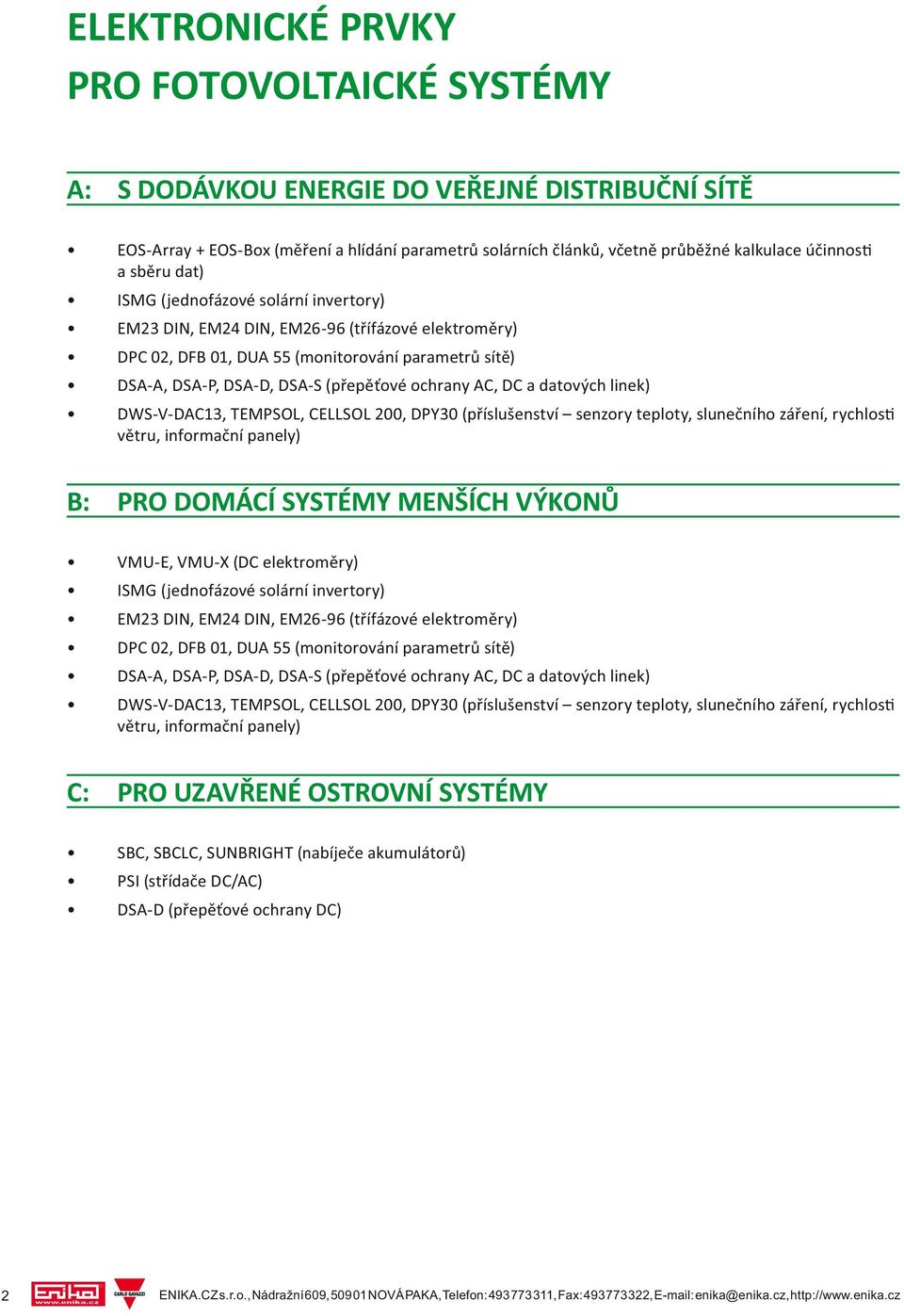

2 ELEKTRONICKÉ PRVKY PRO FOTOVOLTAICKÉ SYSTÉMY A: S DODÁVKOU ENERGIE DO VEŘEJNÉ DISTRIBUČNÍ SÍTĚ EOS-Array + EOS-Box (měření a hlídání parametrů solárních článků, včetně průběžné kalkulace účinnos a sběru dat) ISMG (jednofázové solární invertory) EM23 DIN, EM24 DIN, EM26-96 (třífázové elektroměry) DPC 02, DFB 01, DUA 55 (monitorování parametrů sítě) DSA-A, DSA-P, DSA-D, DSA-S (přepěťové ochrany AC, DC a datových linek) DWS-V-DAC13, TEMPSOL, CELLSOL 200, DPY30 (příslušenství senzory teploty, slunečního záření, rychlos větru, informační panely) B: PRO DOMÁCÍ SYSTÉMY MENŠÍCH VÝKONŮ VMU-E, VMU-X (DC elektroměry) ISMG (jednofázové solární invertory) EM23 DIN, EM24 DIN, EM26-96 (třífázové elektroměry) DPC 02, DFB 01, DUA 55 (monitorování parametrů sítě) DSA-A, DSA-P, DSA-D, DSA-S (přepěťové ochrany AC, DC a datových linek) DWS-V-DAC13, TEMPSOL, CELLSOL 200, DPY30 (příslušenství senzory teploty, slunečního záření, rychlos větru, informační panely) C: PRO UZAVŘENÉ OSTROVNÍ SYSTÉMY SBC, SBCLC, SUNBRIGHT (nabíječe akumulátorů) PSI (střídače DC/AC) DSA-D (přepěťové ochrany DC) 2 ENIKA.CZ s.r.o., Nádražní 609, NOVÁ PAKA, Telefon: , Fax: , enika@enika.cz,

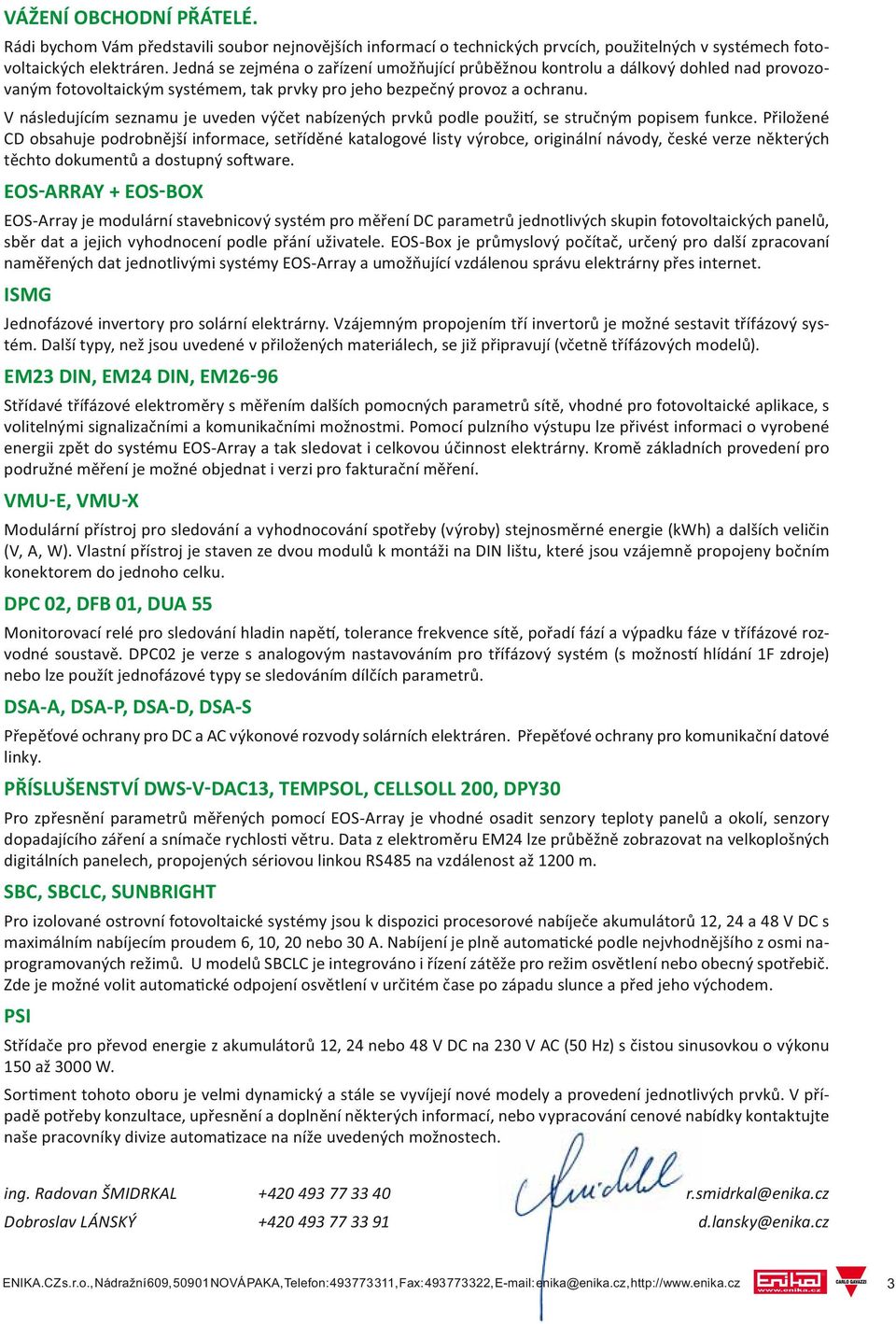

3 VÁŽENÍ OBCHODNÍ PŘÁTELÉ. Rádi bychom Vám představili soubor nejnovějších informací o technických prvcích, použitelných v systémech fotovoltaických elektráren. Jedná se zejména o zařízení umožňující průběžnou kontrolu a dálkový dohled nad provozovaným fotovoltaickým systémem, tak prvky pro jeho bezpečný provoz a ochranu. V následujícím seznamu je uveden výčet nabízených prvků podle použi, se stručným popisem funkce. Přiložené CD obsahuje podrobnější informace, setříděné katalogové listy výrobce, originální návody, české verze některých těchto dokumentů a dostupný so ware. EOS ARRAY + EOS BOX EOS-Array je modulární stavebnicový systém pro měření DC parametrů jednotlivých skupin fotovoltaických panelů, sběr dat a jejich vyhodnocení podle přání uživatele. EOS-Box je průmyslový počítač, určený pro další zpracovaní naměřených dat jednotlivými systémy EOS-Array a umožňující vzdálenou správu elektrárny přes internet. ISMG Jednofázové invertory pro solární elektrárny. Vzájemným propojením tří invertorů je možné sestavit třífázový systém. Další typy, než jsou uvedené v přiložených materiálech, se již připravují (včetně třífázových modelů). EM23 DIN, EM24 DIN, EM26 96 Střídavé třífázové elektroměry s měřením dalších pomocných parametrů sítě, vhodné pro fotovoltaické aplikace, s volitelnými signalizačními a komunikačními možnostmi. Pomocí pulzního výstupu lze přivést informaci o vyrobené energii zpět do systému EOS-Array a tak sledovat i celkovou účinnost elektrárny. Kromě základních provedení pro podružné měření je možné objednat i verzi pro fakturační měření. VMU E, VMU X Modulární přístroj pro sledování a vyhodnocování spotřeby (výroby) stejnosměrné energie (kwh) a dalších veličin (V, A, W). Vlastní přístroj je staven ze dvou modulů k montáži na DIN lištu, které jsou vzájemně propojeny bočním konektorem do jednoho celku. DPC 02, DFB 01, DUA 55 Monitorovací relé pro sledování hladin napě, tolerance frekvence sítě, pořadí fází a výpadku fáze v třífázové rozvodné soustavě. DPC02 je verze s analogovým nastavováním pro třífázový systém (s možnos hlídání 1F zdroje) nebo lze použít jednofázové typy se sledováním dílčích parametrů. DSA-A, DSA-P, DSA-D, DSA-S Přepěťové ochrany pro DC a AC výkonové rozvody solárních elektráren. Přepěťové ochrany pro komunikační datové linky. PŘÍSLUŠENSTVÍ DWS V DAC13, TEMPSOL, CELLSOLL 200, DPY30 Pro zpřesnění parametrů měřených pomocí EOS-Array je vhodné osadit senzory teploty panelů a okolí, senzory dopadajícího záření a snímače rychlos větru. Data z elektroměru EM24 lze průběžně zobrazovat na velkoplošných digitálních panelech, propojených sériovou linkou RS485 na vzdálenost až 1200 m. SBC, SBCLC, SUNBRIGHT Pro izolované ostrovní fotovoltaické systémy jsou k dispozici procesorové nabíječe akumulátorů 12, 24 a 48 V DC s maximálním nabíjecím proudem 6, 10, 20 nebo 30 A. Nabíjení je plně automa cké podle nejvhodnějšího z osmi naprogramovaných režimů. U modelů SBCLC je integrováno i řízení zátěže pro režim osvětlení nebo obecný spotřebič. Zde je možné volit automa cké odpojení osvětlení v určitém čase po západu slunce a před jeho východem. PSI Střídače pro převod energie z akumulátorů 12, 24 nebo 48 V DC na 230 V AC (50 Hz) s čistou sinusovkou o výkonu 150 až 3000 W. Sor ment tohoto oboru je velmi dynamický a stále se vyvíjejí nové modely a provedení jednotlivých prvků. V případě potřeby konzultace, upřesnění a doplnění některých informací, nebo vypracování cenové nabídky kontaktujte naše pracovníky divize automa zace na níže uvedených možnostech. ing. Radovan ŠMIDRKAL r.smidrkal@enika.cz Dobroslav LÁNSKÝ d.lansky@enika.cz ENIKA.CZ s.r.o., Nádražní 609, NOVÁ PAKA, Telefon: , Fax: , enika@enika.cz, 3

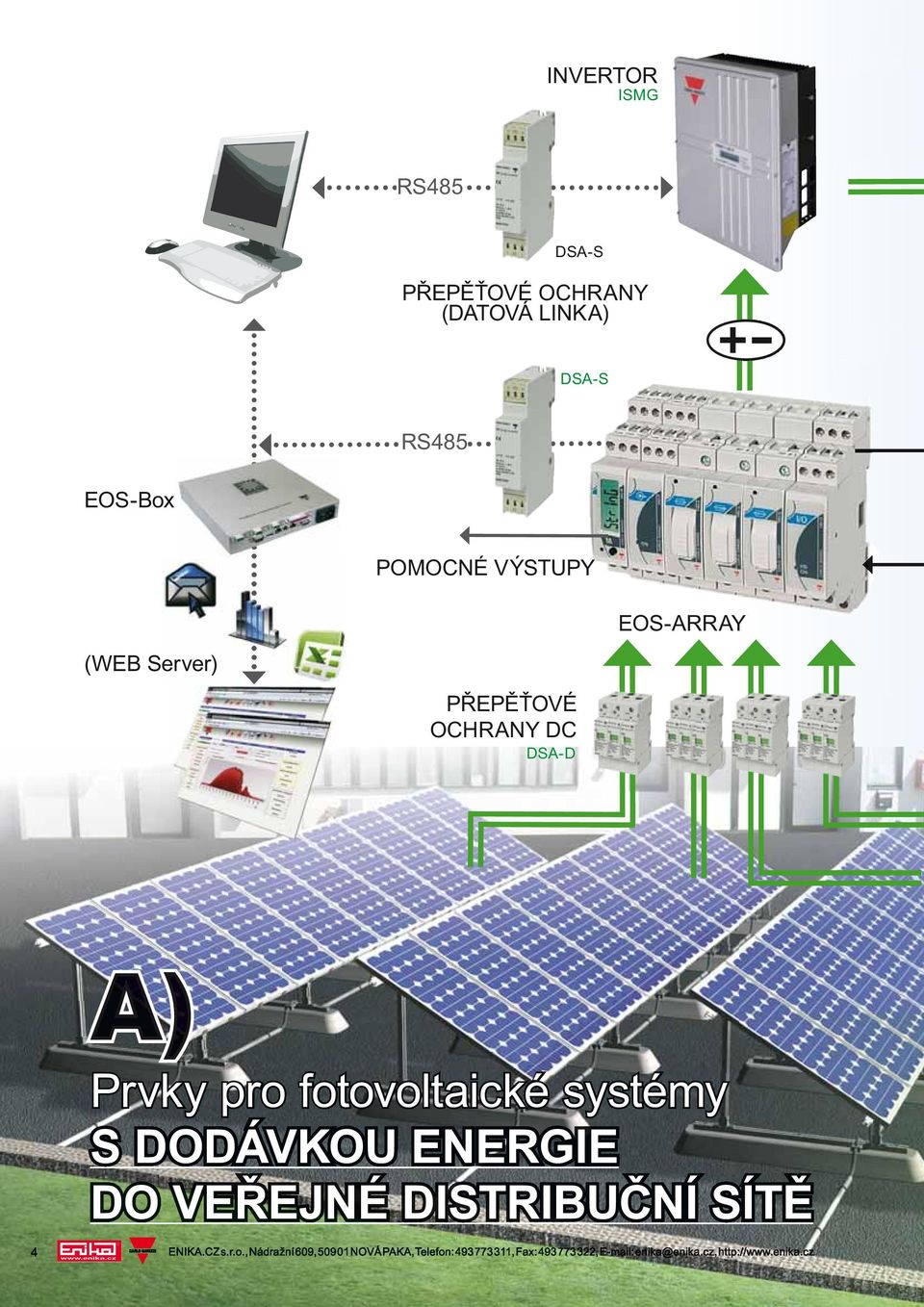

4 INVERTOR ISMG RS485 DSA-S PŘEPĚŤOVÉ OCHRANY (DATOVÁ LINKA) DSA-S RS485 EOS-Box POMOCNÉ VÝSTUPY EOS-ARRAY Y (WEB Server) PŘEPĚŤOVÉ OCHRANY DC DSA-D A) Prvky pro fotovoltaické systémy S DODÁVKOU ENERGIE DO VEŘEJNÉ DISTRIBUČNÍ SÍTĚ 4 ENI E EN ENIKA. NK KA. KA A CZ Z s.r s.r.r.o. r.o.,.o. o., N o., o. Nádražní ád ádr dražn ažžžníí6 ažn 6 609, , N 01 1N NOVÁ OV OV OVÁPA VÁ Á PA PAKA PAKA, KA, KA, A Te Telefon: Telef le llef effo on: on n: 49 n: ,,F Fax: ax: ax x: ,,E 22 E-ma -mail: -mail: -m m ilil: ma il: l: en enik enika nika ikka en e nika nika ikkka a.cz..c cczz, http tttp ttp: tp:// ///www /www ww ww ww w.en.e enika en iikka ka..cz.c cz cz

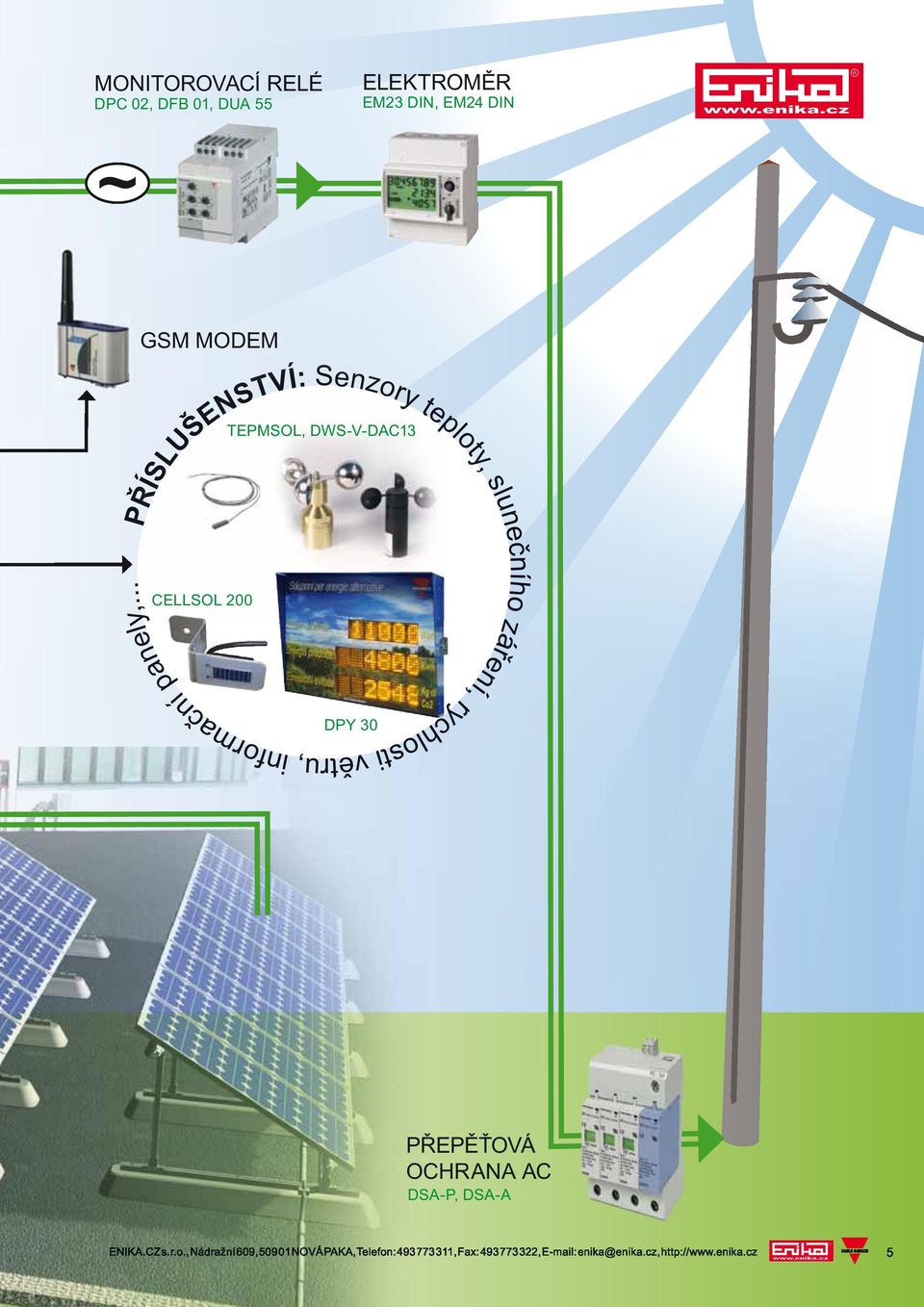

5 MONITOROVACÍ RELÉ ELEKTROM ELEKTRO MĚR DPC 02, DFB 01, DUA 55 EM23 DIN, EM24 DIN GSM MM MO MODEM pl ely,... n a íp ětru, info sti v r m ač DPY 30 hlo yc n CELLSOL 200 čního zář lune e n í, r PŘÍ SL ŠE TEPMSOL, DWS-V-DAC13 s y, ot U TVÍ: Senzory S te N PŘ ŘEPĚŤ ŤOVÁ OC CHRA ANA AC DSA-P, DSA-A EN ENIKA. ENI N KA NI KA CZ KA. CZ ss.rr.o. CZs.r o.,,,n Nádr ádrražn ažn až ažní ž íí , 09 09, N 1 NOVÁ OV O V VÁ PAKA, VÁPA PAKA KA, A Telef Te T lefon lefon: lef on 493 on: , Fax:: , e enika@enika.cz, 5

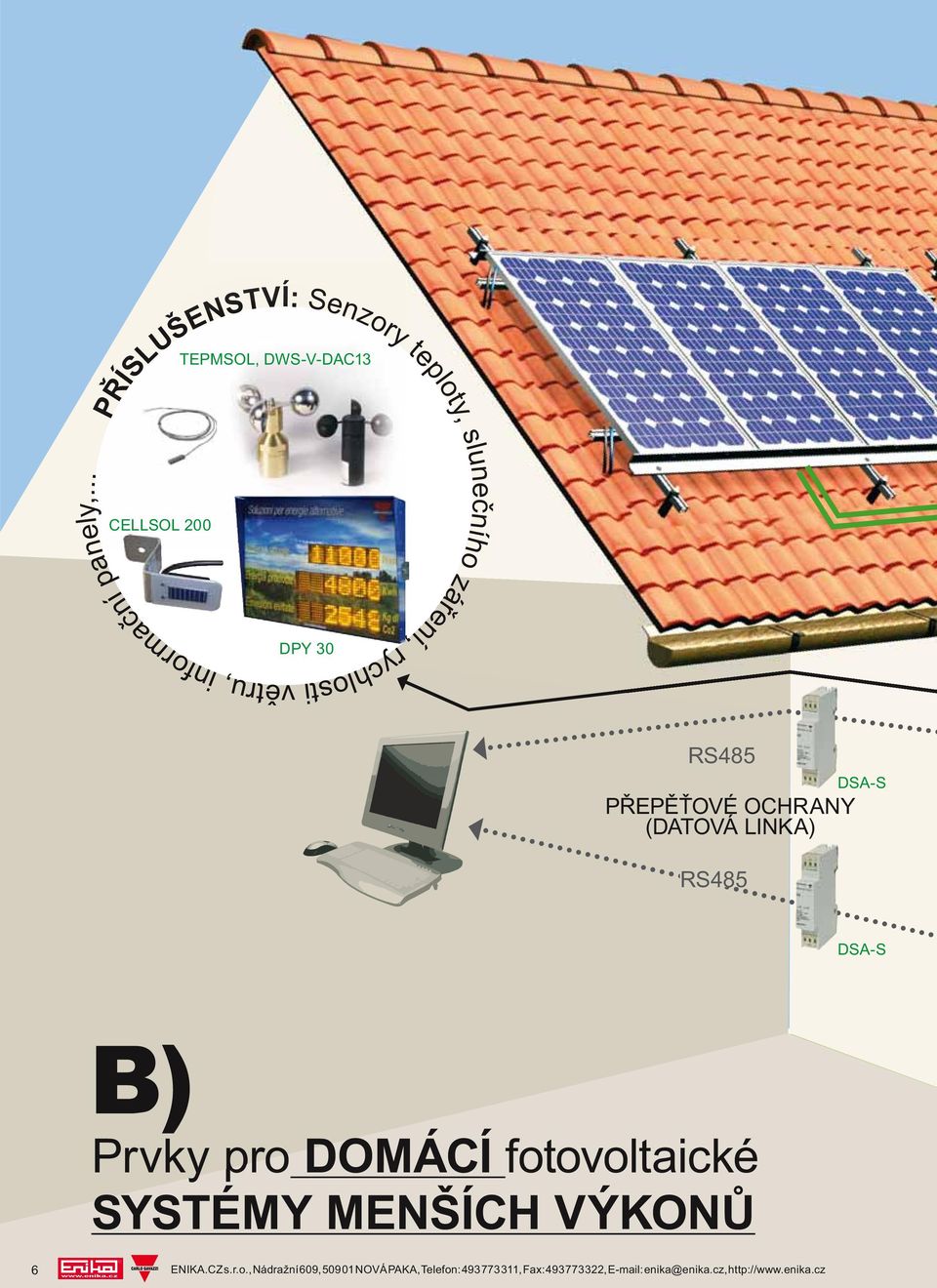

6 TEPMSOL, DWS-V-DAC13 y PŘÍSLUŠENSTVÍ: Senzory teploty, nely,... CELLSOL 200 slunečního rmační panely info f větru, záření, rychlosti DPY 30 RS485 PŘEPĚŤOVÉ OCHRANY (DATOVÁ LINKA) RS485 DSA-S DSA-S B) Prvky pro DOMÁCÍ fotovoltaické SYSTÉMY MENŠÍCH VÝKONŮ 6 ENIKA.CZ s.r.o., Nádražní 609, NOVÁ PAKA, Telefon: , Fax: , enika@enika.cz,

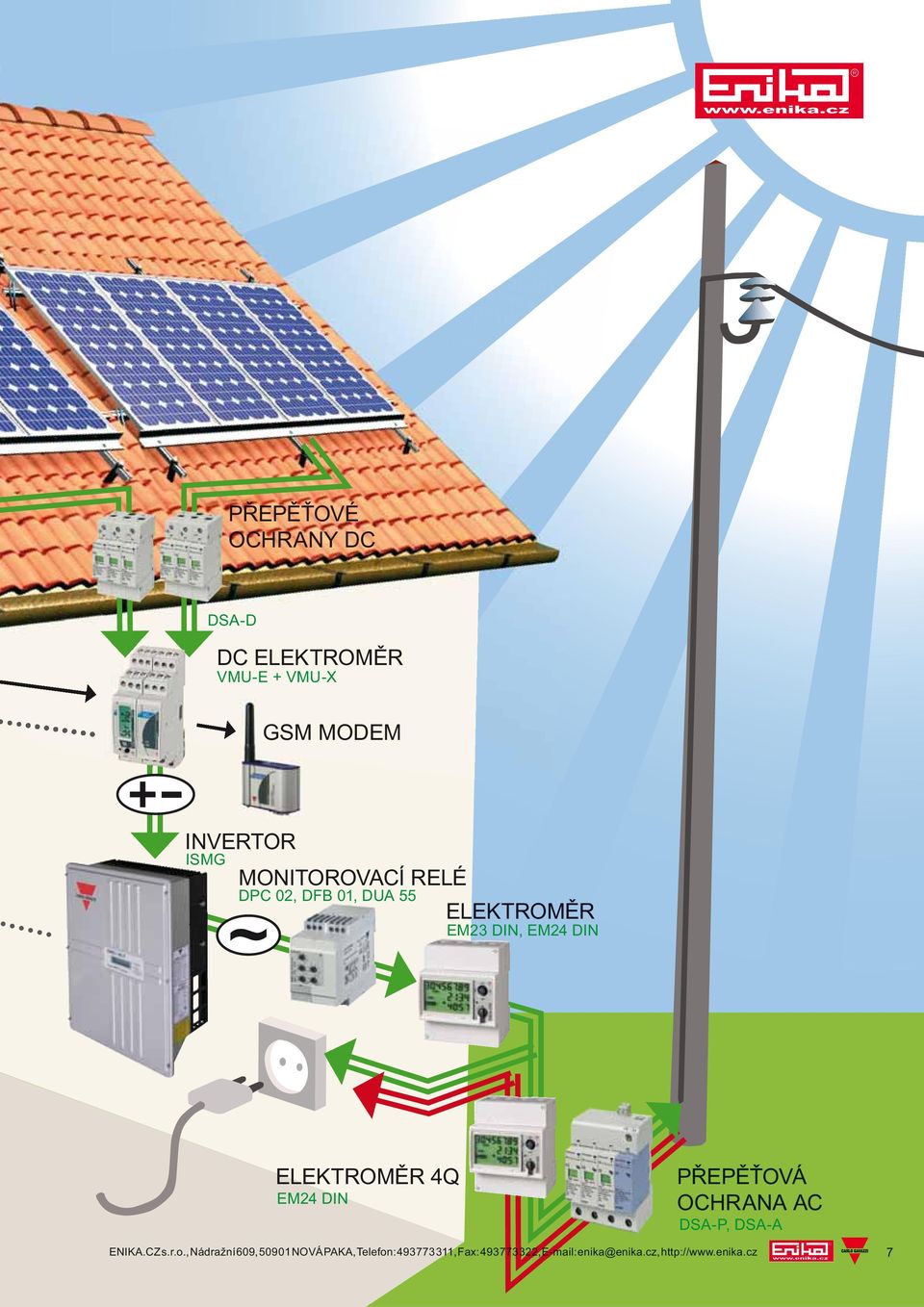

7 PŘEPĚŤOVÉ OCHRANY DC DSA-D DC ELEKTROMĚR VMU-E + VMU-X GSM MODEM INVERTOR ISMG MONITOROVACÍ RELÉ DPC 02, DFB 01, DUA 55 ELEKTROMĚRR EM23 DIN, EM24 DIN ELEKTROMĚR 4Q EM24 DIN PŘEPĚŤOVÁ OCHRANA AC DSA-P, DSA-A ENIKA.CZ s.r.o., Nádražní 609, NOVÁ PAKA, Telefon: , Fax: , enika@enika.cz, 7

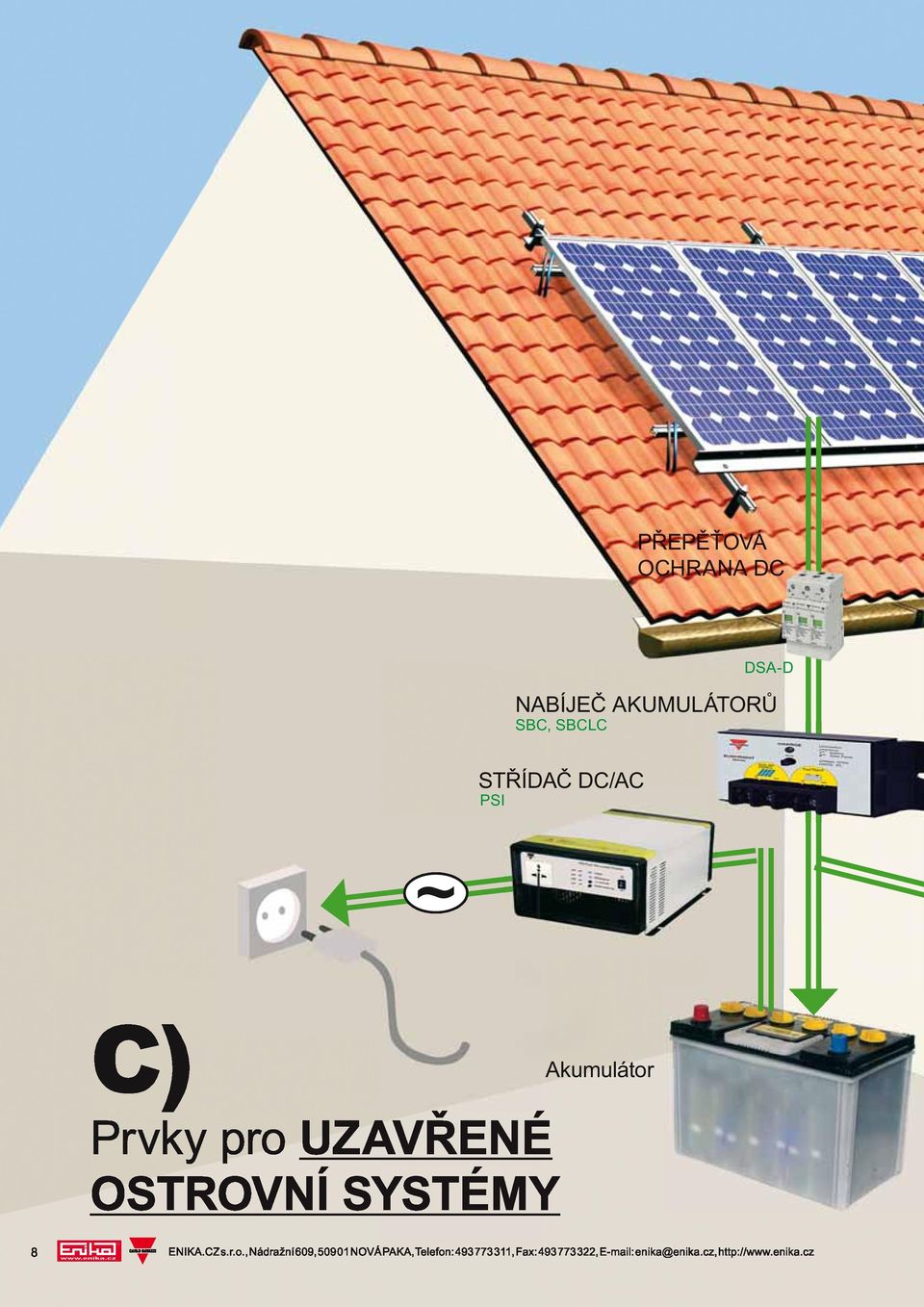

8 PŘEPĚŤOVÁ OCHRANA DC NABÍJEČ AKUMULÁTORŮ STŘÍDAČ DC/AC PSI SBC, SBCLC DSA-D Akumulátor 8 ENIKA.CZ s.r.o., Nádražní 609, NOVÁ PAKA, Telefon: , Fax: , enika@enika.cz,

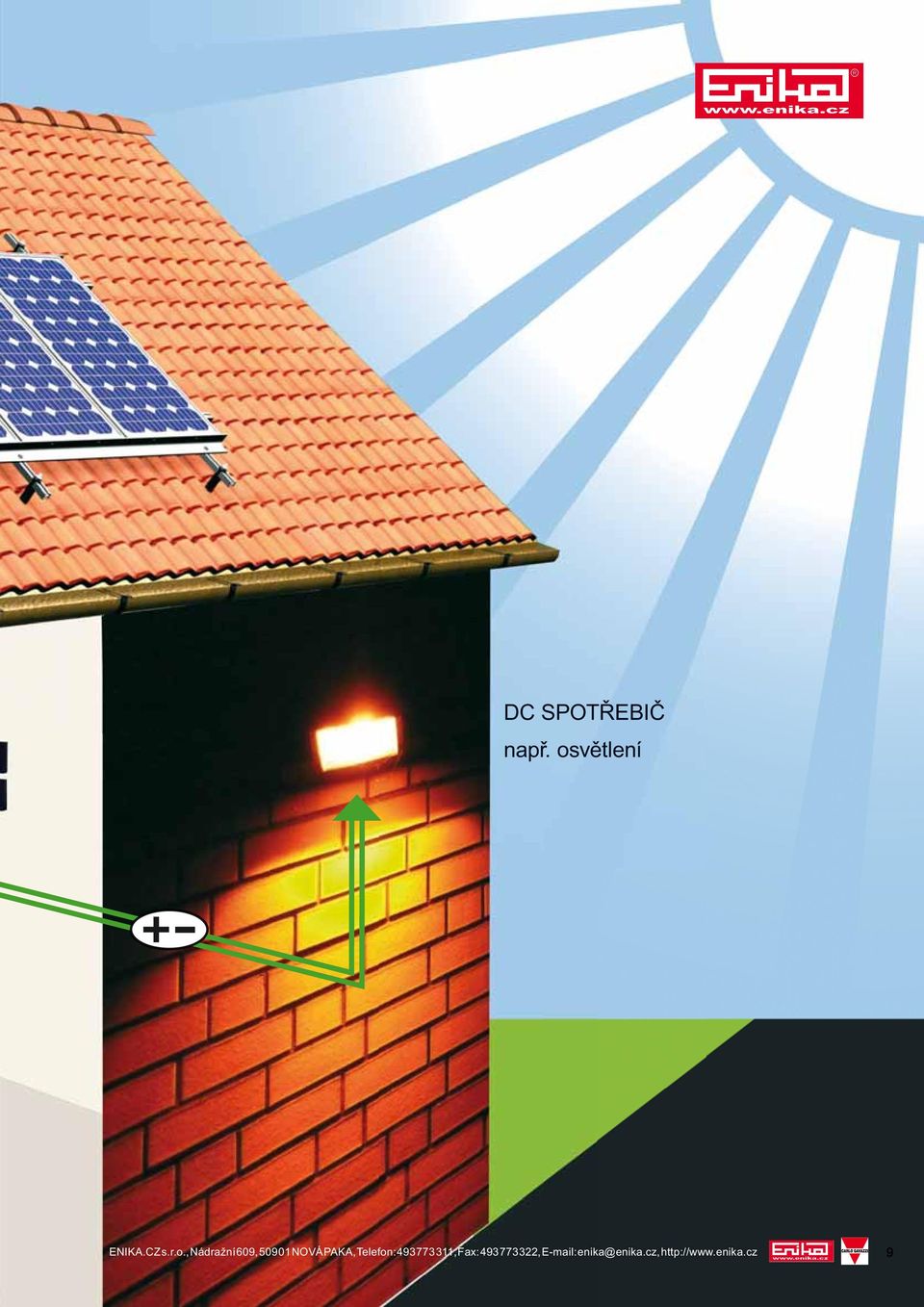

9 DC SPOTŘEBIČ např. osvětlení ENIKA.CZ s.r.o.,.o. Nádražní 609, 9, N NOVÁ PAKA, A, Telefon: , Fax: , 9

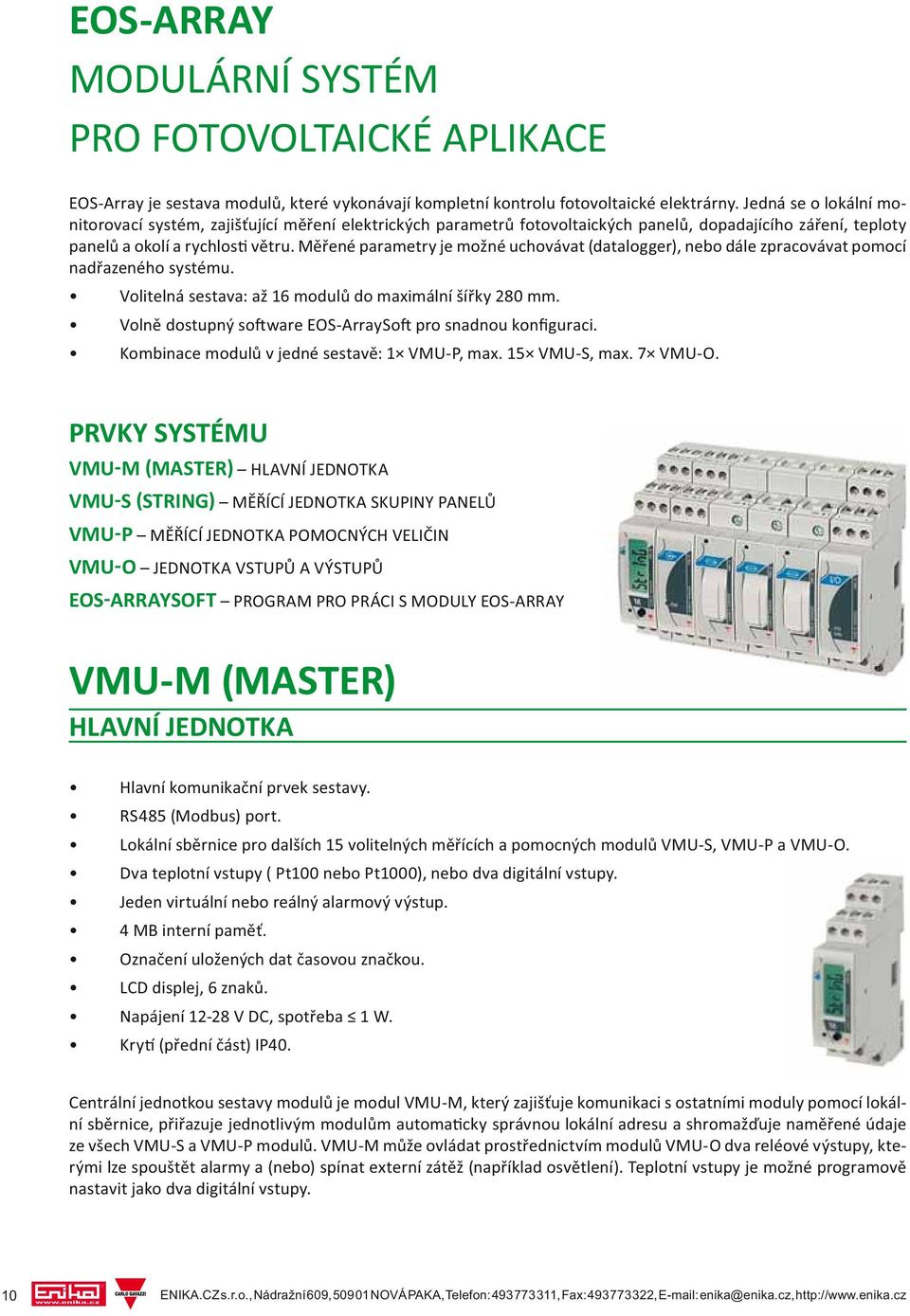

10 EOS-ARRAY MODULÁRNÍ SYSTÉM PRO FOTOVOLTAICKÉ APLIKACE EOS-Array je sestava modulů, které vykonávají kompletní kontrolu fotovoltaické elektrárny. Jedná se o lokální monitorovací systém, zajišťující měření elektrických parametrů fotovoltaických panelů, dopadajícího záření, teploty panelů a okolí a rychlos větru. Měřené parametry je možné uchovávat (datalogger), nebo dále zpracovávat pomocí nadřazeného systému. Volitelná sestava: až 16 modulů do maximální šířky 280 mm. Volně dostupný so ware EOS-ArraySo pro snadnou konfiguraci. Kombinace modulů v jedné sestavě: 1 VMU-P, max. 15 VMU-S, max. 7 VMU-O. PRVKY SYSTÉMU VMU M MASTER HLAVNÍ JEDNOTKA VMU S STRING MĚŘÍCÍ JEDNOTKA SKUPINY PANELŮ VMU P MĚŘÍCÍ JEDNOTKA POMOCNÝCH VELIČIN VMU O JEDNOTKA VSTUPŮ A VÝSTUPŮ EOS ARRAYSOFT PROGRAM PRO PRÁCI S MODULY EOS-ARRAY VMU-M (MASTER) HLAVNÍ JEDNOTKA Hlavní komunikační prvek sestavy. RS485 (Modbus) port. Lokální sběrnice pro dalších 15 volitelných měřících a pomocných modulů VMU-S, VMU-P a VMU-O. Dva teplotní vstupy ( Pt100 nebo Pt1000), nebo dva digitální vstupy. Jeden virtuální nebo reálný alarmový výstup. 4 MB interní paměť. Označení uložených dat časovou značkou. LCD displej, 6 znaků. Napájení V DC, spotřeba 1 W. Kry (přední část) IP40. Centrální jednotkou sestavy modulů je modul VMU-M, který zajišťuje komunikaci s ostatními moduly pomocí lokální sběrnice, přiřazuje jednotlivým modulům automa cky správnou lokální adresu a shromažďuje naměřené údaje ze všech VMU-S a VMU-P modulů. VMU-M může ovládat prostřednictvím modulů VMU-O dva reléové výstupy, kterými lze spouštět alarmy a (nebo) spínat externí zátěž (například osvětlení). Teplotní vstupy je možné programově nastavit jako dva digitální vstupy. 10 ENIKA.CZ s.r.o., Nádražní 609, NOVÁ PAKA, Telefon: , Fax: , enika@enika.cz,

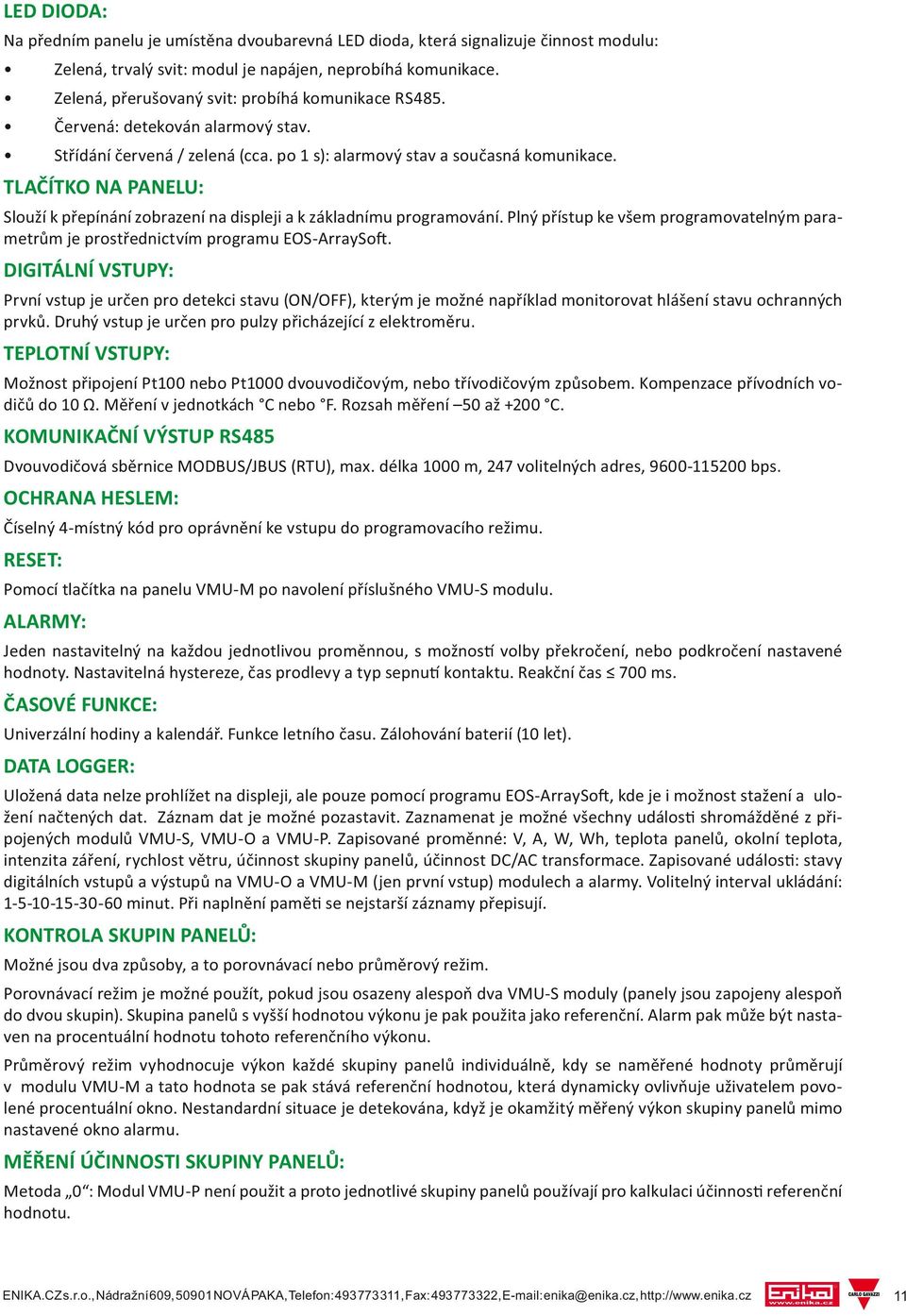

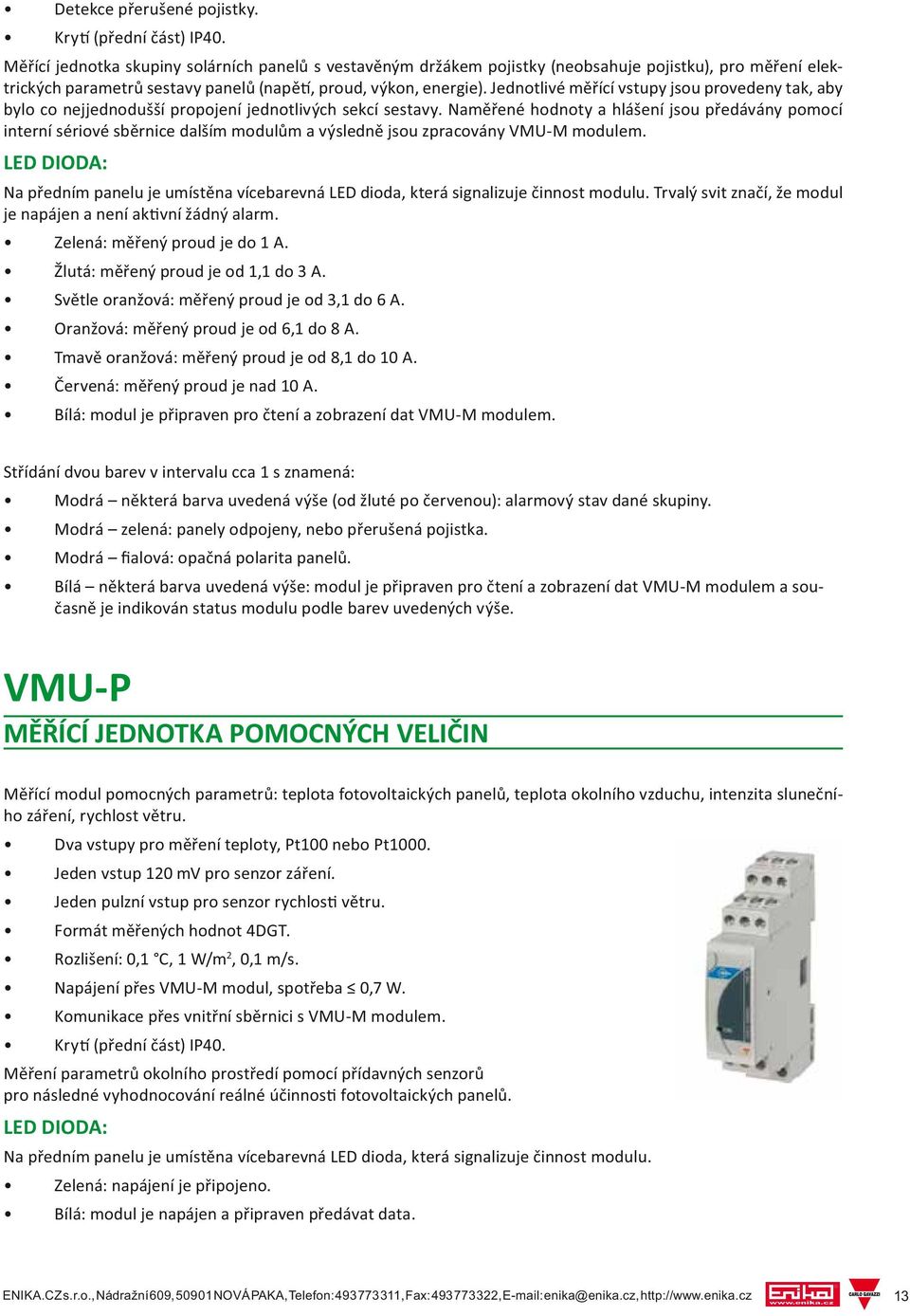

11 LED DIODA: Na předním panelu je umístěna dvoubarevná LED dioda, která signalizuje činnost modulu: Zelená, trvalý svit: modul je napájen, neprobíhá komunikace. Zelená, přerušovaný svit: probíhá komunikace RS485. Červená: detekován alarmový stav. Střídání červená / zelená (cca. po 1 s): alarmový stav a současná komunikace. TLAČÍTKO NA PANELU: Slouží k přepínání zobrazení na displeji a k základnímu programování. Plný přístup ke všem programovatelným parametrům je prostřednictvím programu EOS-ArraySo. DIGITÁLNÍ VSTUPY: První vstup je určen pro detekci stavu (ON/OFF), kterým je možné například monitorovat hlášení stavu ochranných prvků. Druhý vstup je určen pro pulzy přicházející z elektroměru. TEPLOTNÍ VSTUPY: Možnost připojení Pt100 nebo Pt1000 dvouvodičovým, nebo třívodičovým způsobem. Kompenzace přívodních vodičů do 10 Ω. Měření v jednotkách C nebo F. Rozsah měření 50 až +200 C. KOMUNIKAČNÍ VÝSTUP RS485 Dvouvodičová sběrnice MODBUS/JBUS (RTU), max. délka 1000 m, 247 volitelných adres, bps. OCHRANA HESLEM: Číselný 4-místný kód pro oprávnění ke vstupu do programovacího režimu. RESET: Pomocí tlačítka na panelu VMU-M po navolení příslušného VMU-S modulu. ALARMY: Jeden nastavitelný na každou jednotlivou proměnnou, s možnos volby překročení, nebo podkročení nastavené hodnoty. Nastavitelná hystereze, čas prodlevy a typ sepnu kontaktu. Reakční čas 700 ms. ČASOVÉ FUNKCE: Univerzální hodiny a kalendář. Funkce letního času. Zálohování baterií (10 let). DATA LOGGER: Uložená data nelze prohlížet na displeji, ale pouze pomocí programu EOS-ArraySo, kde je i možnost stažení a uložení načtených dat. Záznam dat je možné pozastavit. Zaznamenat je možné všechny událos shromážděné z připojených modulů VMU-S, VMU-O a VMU-P. Zapisované proměnné: V, A, W, Wh, teplota panelů, okolní teplota, intenzita záření, rychlost větru, účinnost skupiny panelů, účinnost DC/AC transformace. Zapisované událos : stavy digitálních vstupů a výstupů na VMU-O a VMU-M (jen první vstup) modulech a alarmy. Volitelný interval ukládání: minut. Při naplnění pamě se nejstarší záznamy přepisují. KONTROLA SKUPIN PANELŮ: Možné jsou dva způsoby, a to porovnávací nebo průměrový režim. Porovnávací režim je možné použít, pokud jsou osazeny alespoň dva VMU-S moduly (panely jsou zapojeny alespoň do dvou skupin). Skupina panelů s vyšší hodnotou výkonu je pak použita jako referenční. Alarm pak může být nastaven na procentuální hodnotu tohoto referenčního výkonu. Průměrový režim vyhodnocuje výkon každé skupiny panelů individuálně, kdy se naměřené hodnoty průměrují v modulu VMU-M a tato hodnota se pak stává referenční hodnotou, která dynamicky ovlivňuje uživatelem povolené procentuální okno. Nestandardní situace je detekována, když je okamžitý měřený výkon skupiny panelů mimo nastavené okno alarmu. MĚŘENÍ ÚČINNOSTI SKUPINY PANELŮ: Metoda 0 : Modul VMU-P není použit a proto jednotlivé skupiny panelů používají pro kalkulaci účinnos referenční hodnotu. ENIKA.CZ s.r.o., Nádražní 609, NOVÁ PAKA, Telefon: , Fax: , enika@enika.cz, 11

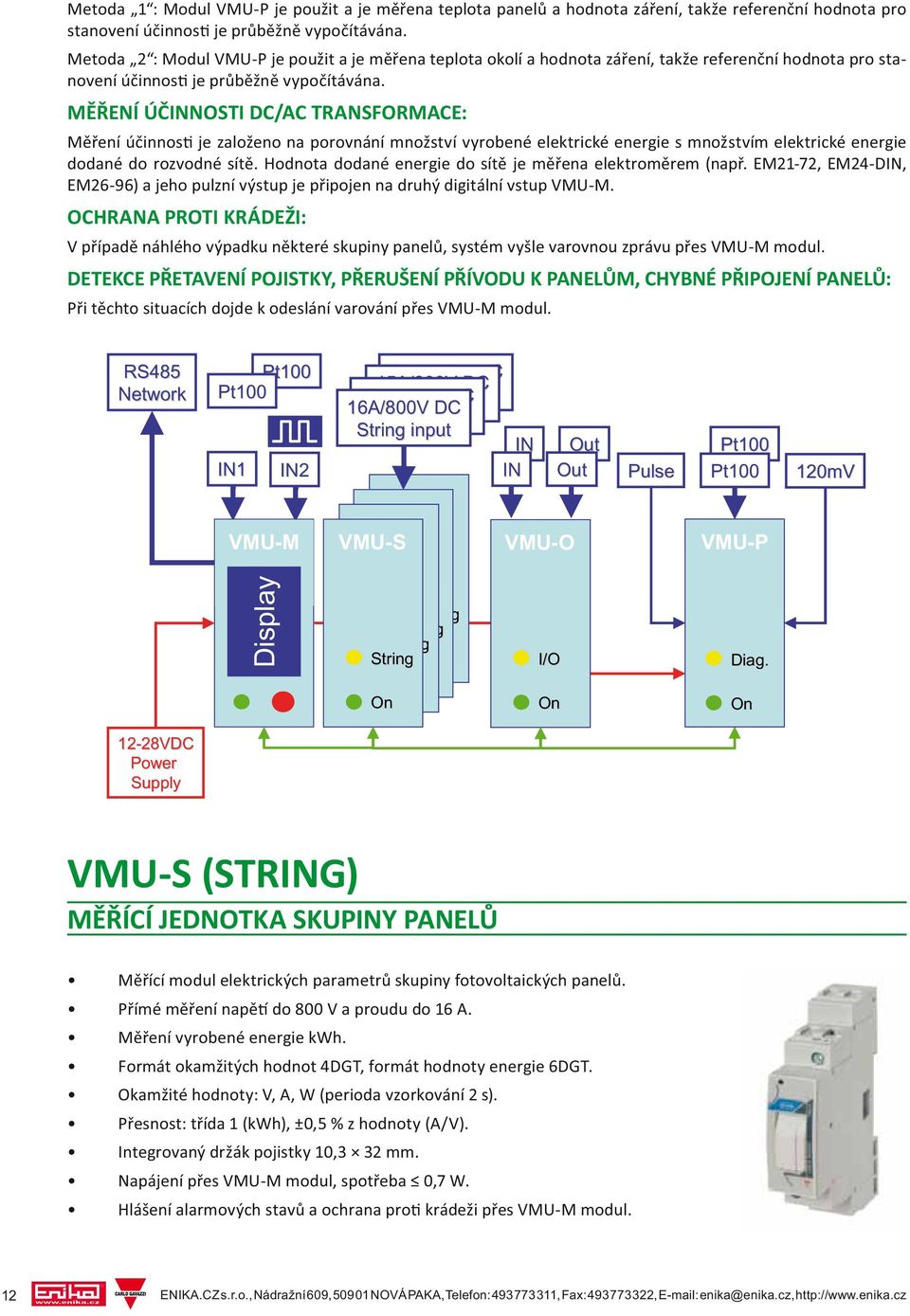

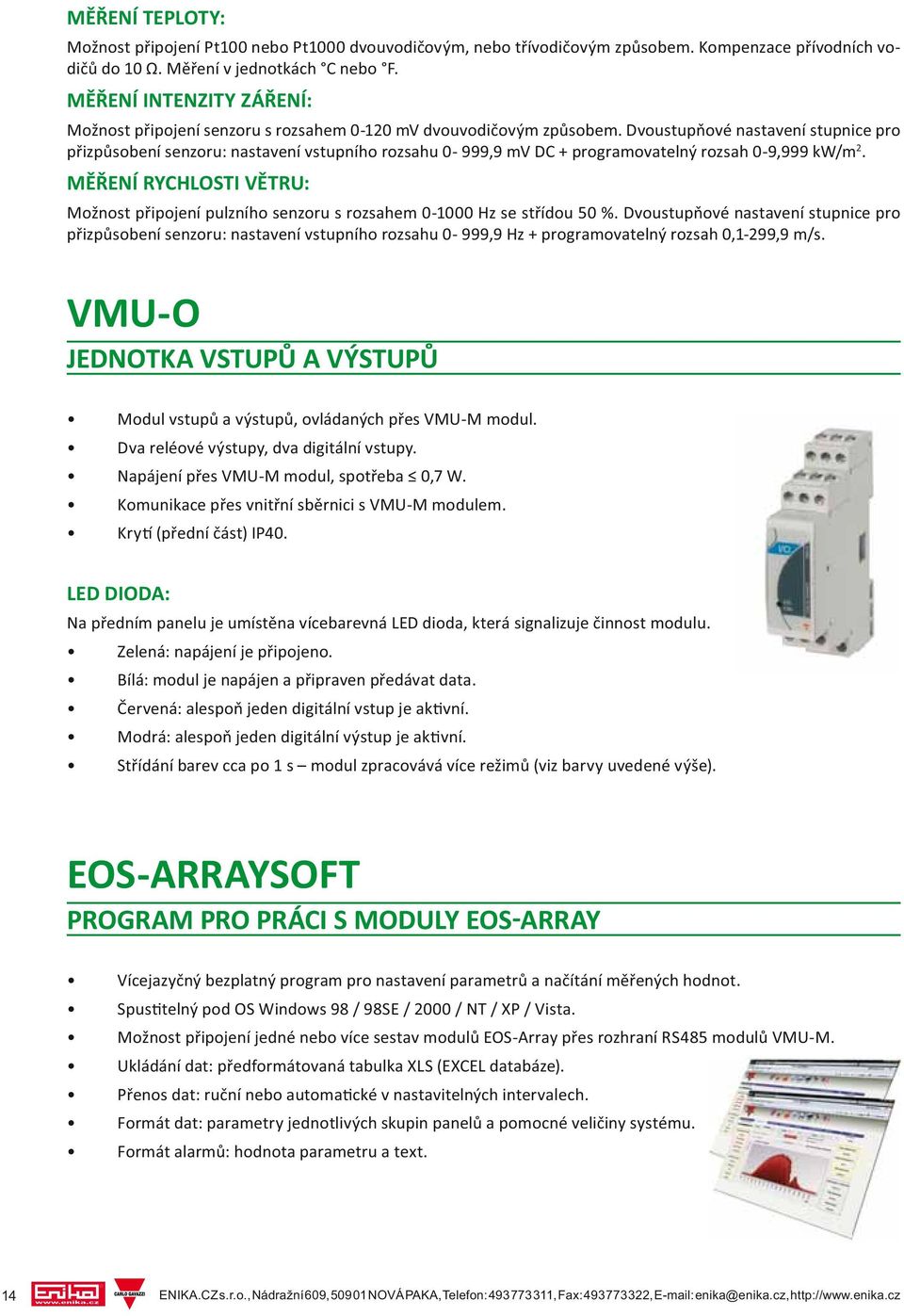

12 Metoda 1 : Modul VMU-P je použit a je měřena teplota panelů a hodnota záření, takže referenční hodnota pro stanovení účinnos je průběžně vypočítávána. Metoda 2 : Modul VMU-P je použit a je měřena teplota okolí a hodnota záření, takže referenční hodnota pro stanovení účinnos je průběžně vypočítávána. MĚŘENÍ ÚČINNOSTI DC/AC TRANSFORMACE: Měření účinnos je založeno na porovnání množství vyrobené elektrické energie s množstvím elektrické energie dodané do rozvodné sítě. Hodnota dodané energie do sítě je měřena elektroměrem (např. EM21-72, EM24-DIN, EM26-96) a jeho pulzní výstup je připojen na druhý digitální vstup VMU-M. OCHRANA PROTI KRÁDEŽI: V případě náhlého výpadku některé skupiny panelů, systém vyšle varovnou zprávu přes VMU-M modul. DETEKCE PŘETAVENÍ POJISTKY, PŘERUŠENÍ PŘÍVODU K PANELŮM, CHYBNÉ PŘIPOJENÍ PANELŮ: Při těchto situacích dojde k odeslání varování přes VMU-M modul. RS485 Network Pt100 Pt100 IN1 IN2 VMU-M 15A/800V DC 15A/800V DC 15A/800V String DC input String input 16A/800V DC String input String input IN Out IN Out VMU-S VMU-S VMU-S VMU-S VMU-O Pulse Pt100 Pt100 VMU-P 120mV Display String String String String On On On On I/O On Diag. On 12-28VDC 28VDC Power Supply VMU-S (STRING) MĚŘÍCÍ JEDNOTKA SKUPINY PANELŮ Měřící modul elektrických parametrů skupiny fotovoltaických panelů. Přímé měření napě do 800 V a proudu do 16 A. Měření vyrobené energie kwh. Formát okamžitých hodnot 4DGT, formát hodnoty energie 6DGT. Okamžité hodnoty: V, A, W (perioda vzorkování 2 s). Přesnost: třída 1 (kwh), ±0,5 % z hodnoty (A/V). Integrovaný držák pojistky 10,3 32 mm. Napájení přes VMU-M modul, spotřeba 0,7 W. Hlášení alarmových stavů a ochrana pro krádeži přes VMU-M modul. 12 ENIKA.CZ s.r.o., Nádražní 609, NOVÁ PAKA, Telefon: , Fax: , enika@enika.cz,

13 Detekce přerušené pojistky. Kry (přední část) IP40. Měřící jednotka skupiny solárních panelů s vestavěným držákem pojistky (neobsahuje pojistku), pro měření elektrických parametrů sestavy panelů (napě, proud, výkon, energie). Jednotlivé měřící vstupy jsou provedeny tak, aby bylo co nejjednodušší propojení jednotlivých sekcí sestavy. Naměřené hodnoty a hlášení jsou předávány pomocí interní sériové sběrnice dalším modulům a výsledně jsou zpracovány VMU-M modulem. LED DIODA: Na předním panelu je umístěna vícebarevná LED dioda, která signalizuje činnost modulu. Trvalý svit značí, že modul je napájen a není ak vní žádný alarm. Zelená: měřený proud je do 1 A. Žlutá: měřený proud je od 1,1 do 3 A. Světle oranžová: měřený proud je od 3,1 do 6 A. Oranžová: měřený proud je od 6,1 do 8 A. Tmavě oranžová: měřený proud je od 8,1 do 10 A. Červená: měřený proud je nad 10 A. Bílá: modul je připraven pro čtení a zobrazení dat VMU-M modulem. Střídání dvou barev v intervalu cca 1 s znamená: Modrá některá barva uvedená výše (od žluté po červenou): alarmový stav dané skupiny. Modrá zelená: panely odpojeny, nebo přerušená pojistka. Modrá fialová: opačná polarita panelů. Bílá některá barva uvedená výše: modul je připraven pro čtení a zobrazení dat VMU-M modulem a současně je indikován status modulu podle barev uvedených výše. VMU-P MĚŘÍCÍ JEDNOTKA POMOCNÝCH VELIČIN Měřící modul pomocných parametrů: teplota fotovoltaických panelů, teplota okolního vzduchu, intenzita slunečního záření, rychlost větru. Dva vstupy pro měření teploty, Pt100 nebo Pt1000. Jeden vstup 120 mv pro senzor záření. Jeden pulzní vstup pro senzor rychlos větru. Formát měřených hodnot 4DGT. Rozlišení: 0,1 C, 1 W/m 2, 0,1 m/s. Napájení přes VMU-M modul, spotřeba 0,7 W. Komunikace přes vnitřní sběrnici s VMU-M modulem. Kry (přední část) IP40. Měření parametrů okolního prostředí pomocí přídavných senzorů pro následné vyhodnocování reálné účinnos fotovoltaických panelů. LED DIODA: Na předním panelu je umístěna vícebarevná LED dioda, která signalizuje činnost modulu. Zelená: napájení je připojeno. Bílá: modul je napájen a připraven předávat data. ENIKA.CZ s.r.o., Nádražní 609, NOVÁ PAKA, Telefon: , Fax: , enika@enika.cz, 13

14 MĚŘENÍ TEPLOTY: Možnost připojení Pt100 nebo Pt1000 dvouvodičovým, nebo třívodičovým způsobem. Kompenzace přívodních vodičů do 10 Ω. Měření v jednotkách C nebo F. MĚŘENÍ INTENZITY ZÁŘENÍ: Možnost připojení senzoru s rozsahem mv dvouvodičovým způsobem. Dvoustupňové nastavení stupnice pro přizpůsobení senzoru: nastavení vstupního rozsahu 0-999,9 mv DC + programovatelný rozsah 0-9,999 kw/m 2. MĚŘENÍ RYCHLOSTI VĚTRU: Možnost připojení pulzního senzoru s rozsahem Hz se střídou 50 %. Dvoustupňové nastavení stupnice pro přizpůsobení senzoru: nastavení vstupního rozsahu 0-999,9 Hz + programovatelný rozsah 0,1-299,9 m/s. VMU-O JEDNOTKA VSTUPŮ A VÝSTUPŮ Modul vstupů a výstupů, ovládaných přes VMU-M modul. Dva reléové výstupy, dva digitální vstupy. Napájení přes VMU-M modul, spotřeba 0,7 W. Komunikace přes vnitřní sběrnici s VMU-M modulem. Kry (přední část) IP40. LED DIODA: Na předním panelu je umístěna vícebarevná LED dioda, která signalizuje činnost modulu. Zelená: napájení je připojeno. Bílá: modul je napájen a připraven předávat data. Červená: alespoň jeden digitální vstup je ak vní. Modrá: alespoň jeden digitální výstup je ak vní. Střídání barev cca po 1 s modul zpracovává více režimů (viz barvy uvedené výše). EOS-ARRAYSOFT PROGRAM PRO PRÁCI S MODULY EOS ARRAY Vícejazyčný bezplatný program pro nastavení parametrů a načítání měřených hodnot. Spus telný pod OS Windows 98 / 98SE / 2000 / NT / XP / Vista. Možnost připojení jedné nebo více sestav modulů EOS-Array přes rozhraní RS485 modulů VMU-M. Ukládání dat: předformátovaná tabulka XLS (EXCEL databáze). Přenos dat: ruční nebo automa cké v nastavitelných intervalech. Formát dat: parametry jednotlivých skupin panelů a pomocné veličiny systému. Formát alarmů: hodnota parametru a text. 14 ENIKA.CZ s.r.o., Nádražní 609, NOVÁ PAKA, Telefon: , Fax: , enika@enika.cz,

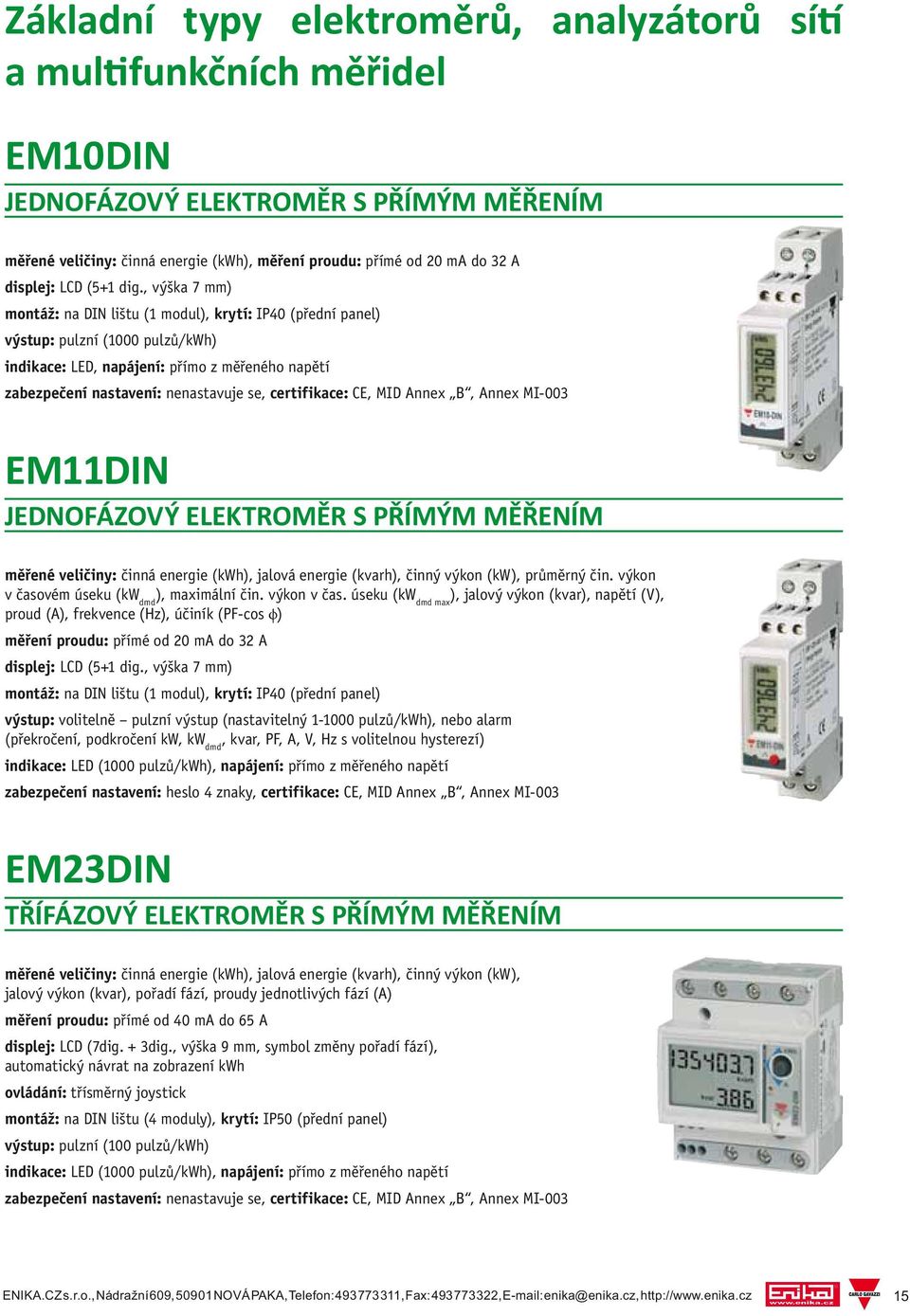

15 Základní typy elektroměrů, analyzátorů sí a mul funkčních měřidel EM10DIN JEDNOFÁZOVÝ ELEKTROMĚR S PŘÍMÝM MĚŘENÍM měřené veličiny: činná energie (kwh), měření proudu: přímé od 20 ma do 32 A displej: LCD (5+1 dig., výška 7 mm) montáž: na DIN lištu (1 modul), krytí: IP40 (přední panel) výstup: pulzní (1000 pulzů/kwh) indikace: LED, napájení: přímo z měřeného napětí zabezpečení nastavení: nenastavuje se, certifikace: CE, MID Annex B, Annex MI-003 EM11DIN JEDNOFÁZOVÝ ELEKTROMĚR S PŘÍMÝM MĚŘENÍM měřené veličiny: činná energie (kwh), jalová energie (kvarh), činný výkon (kw), průměrný čin. výkon v časovém úseku (kw dmd ), maximální čin. výkon v čas. úseku (kw dmd max ), jalový výkon (kvar), napětí (V), proud (A), frekvence (Hz), účiník (PF-cos ϕ) měření proudu: přímé od 20 ma do 32 A displej: LCD (5+1 dig., výška 7 mm) montáž: na DIN lištu (1 modul), krytí: IP40 (přední panel) výstup: volitelně pulzní výstup (nastavitelný pulzů/kwh), nebo alarm (překročení, podkročení kw, kw dmd, kvar, PF, A, V, Hz s volitelnou hysterezí) indikace: LED (1000 pulzů/kwh), napájení: přímo z měřeného napětí zabezpečení nastavení: heslo 4 znaky, certifikace: CE, MID Annex B, Annex MI-003 EM23DIN TŘÍFÁZOVÝ ELEKTROMĚR S PŘÍMÝM MĚŘENÍM měřené veličiny: činná energie (kwh), jalová energie (kvarh), činný výkon (kw), jalový výkon (kvar), pořadí fází, proudy jednotlivých fází (A) měření proudu: přímé od 40 ma do 65 A displej: LCD (7dig. + 3dig., výška 9 mm, symbol změny pořadí fází), automatický návrat na zobrazení kwh ovládání: třísměrný joystick montáž: na DIN lištu (4 moduly), krytí: IP50 (přední panel) výstup: pulzní (100 pulzů/kwh) indikace: LED (1000 pulzů/kwh), napájení: přímo z měřeného napětí zabezpečení nastavení: nenastavuje se, certifikace: CE, MID Annex B, Annex MI-003 ENIKA.CZ s.r.o., Nádražní 609, NOVÁ PAKA, Telefon: , Fax: , enika@enika.cz, 15

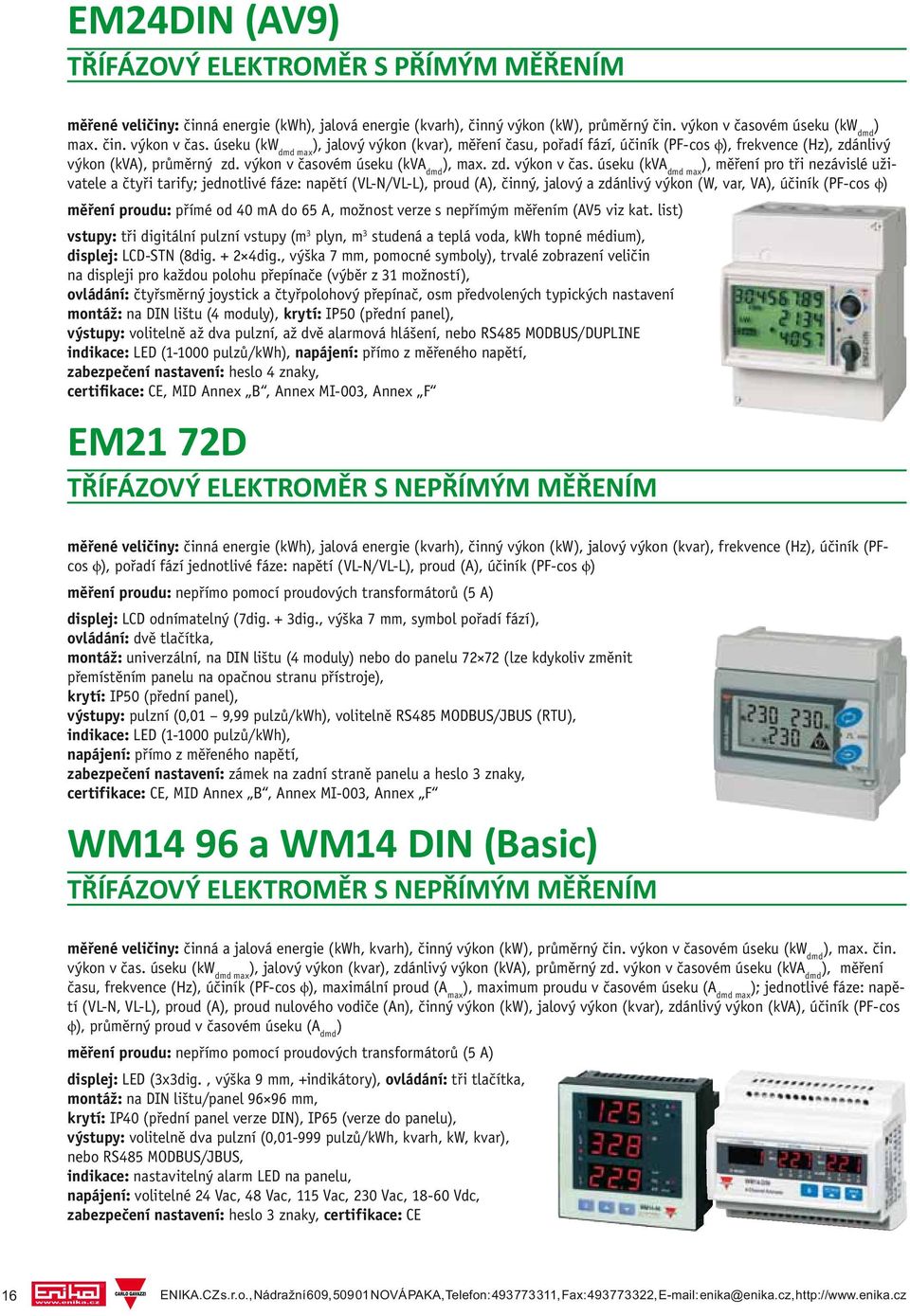

16 EM24DIN (AV9) TŘÍFÁZOVÝ ELEKTROMĚR S PŘÍMÝM MĚŘENÍM měřené veličiny: činná energie (kwh), jalová energie (kvarh), činný výkon (kw), průměrný čin. výkon v časovém úseku (kw dmd ) max. čin. výkon v čas. úseku (kw dmd max ), jalový výkon (kvar), měření času, pořadí fází, účiník (PF-cos ϕ), frekvence (Hz), zdánlivý výkon (kva), průměrný zd. výkon v časovém úseku (kva dmd ), max. zd. výkon v čas. úseku (kva dmd max ), měření pro tři nezávislé uživatele a čtyři tarify; jednotlivé fáze: napětí (VL-N/VL-L), proud (A), činný, jalový a zdánlivý výkon (W, var, VA), účiník (PF-cos ϕ) měření proudu: přímé od 40 ma do 65 A, možnost verze s nepřímým měřením (AV5 viz kat. list) vstupy: tři digitální pulzní vstupy (m 3 plyn, m 3 studená a teplá voda, kwh topné médium), displej: LCD-STN (8dig dig., výška 7 mm, pomocné symboly), trvalé zobrazení veličin na displeji pro každou polohu přepínače (výběr z 31 možností), ovládání: čtyřsměrný joystick a čtyřpolohový přepínač, osm předvolených typických nastavení montáž: na DIN lištu (4 moduly), krytí: IP50 (přední panel), výstupy: volitelně až dva pulzní, až dvě alarmová hlášení, nebo RS485 MODBUS/DUPLINE indikace: LED ( pulzů/kwh), napájení: přímo z měřeného napětí, zabezpečení nastavení: heslo 4 znaky, certifikace: CE, MID Annex B, Annex MI-003, Annex F EM21 72D TŘÍFÁZOVÝ ELEKTROMĚR S NEPŘÍMÝM MĚŘENÍM měřené veličiny: činná energie (kwh), jalová energie (kvarh), činný výkon (kw), jalový výkon (kvar), frekvence (Hz), účiník (PFcos ϕ), pořadí fází jednotlivé fáze: napětí (VL-N/VL-L), proud (A), účiník (PF-cos ϕ) měření proudu: nepřímo pomocí proudových transformátorů (5 A) displej: LCD odnímatelný (7dig. + 3dig., výška 7 mm, symbol pořadí fází), ovládání: dvě tlačítka, montáž: univerzální, na DIN lištu (4 moduly) nebo do panelu (lze kdykoliv změnit přemístěním panelu na opačnou stranu přístroje), krytí: IP50 (přední panel), výstupy: pulzní (0,01 9,99 pulzů/kwh), volitelně RS485 MODBUS/JBUS (RTU), indikace: LED ( pulzů/kwh), napájení: přímo z měřeného napětí, zabezpečení nastavení: zámek na zadní straně panelu a heslo 3 znaky, certifikace: CE, MID Annex B, Annex MI-003, Annex F WM14 96 a WM14 DIN (Basic) TŘÍFÁZOVÝ ELEKTROMĚR S NEPŘÍMÝM MĚŘENÍM měřené veličiny: činná a jalová energie (kwh, kvarh), činný výkon (kw), průměrný čin. výkon v časovém úseku (kw dmd ), max. čin. výkon v čas. úseku (kw dmd max ), jalový výkon (kvar), zdánlivý výkon (kva), průměrný zd. výkon v časovém úseku (kva dmd ), měření času, frekvence (Hz), účiník (PF-cos ϕ), maximální proud (A max ), maximum proudu v časovém úseku (A dmd max ); jednotlivé fáze: napětí (VL-N, VL-L), proud (A), proud nulového vodiče (An), činný výkon (kw), jalový výkon (kvar), zdánlivý výkon (kva), účiník (PF-cos ϕ), průměrný proud v časovém úseku (A dmd ) měření proudu: nepřímo pomocí proudových transformátorů (5 A) displej: LED (3x3dig., výška 9 mm, +indikátory), ovládání: tři tlačítka, montáž: na DIN lištu/panel mm, krytí: IP40 (přední panel verze DIN), IP65 (verze do panelu), výstupy: volitelně dva pulzní (0, pulzů/kwh, kvarh, kw, kvar), nebo RS485 MODBUS/JBUS, indikace: nastavitelný alarm LED na panelu, napájení: volitelné 24 Vac, 48 Vac, 115 Vac, 230 Vac, Vdc, zabezpečení nastavení: heslo 3 znaky, certifikace: CE 16 ENIKA.CZ s.r.o., Nádražní 609, NOVÁ PAKA, Telefon: , Fax: , enika@enika.cz,

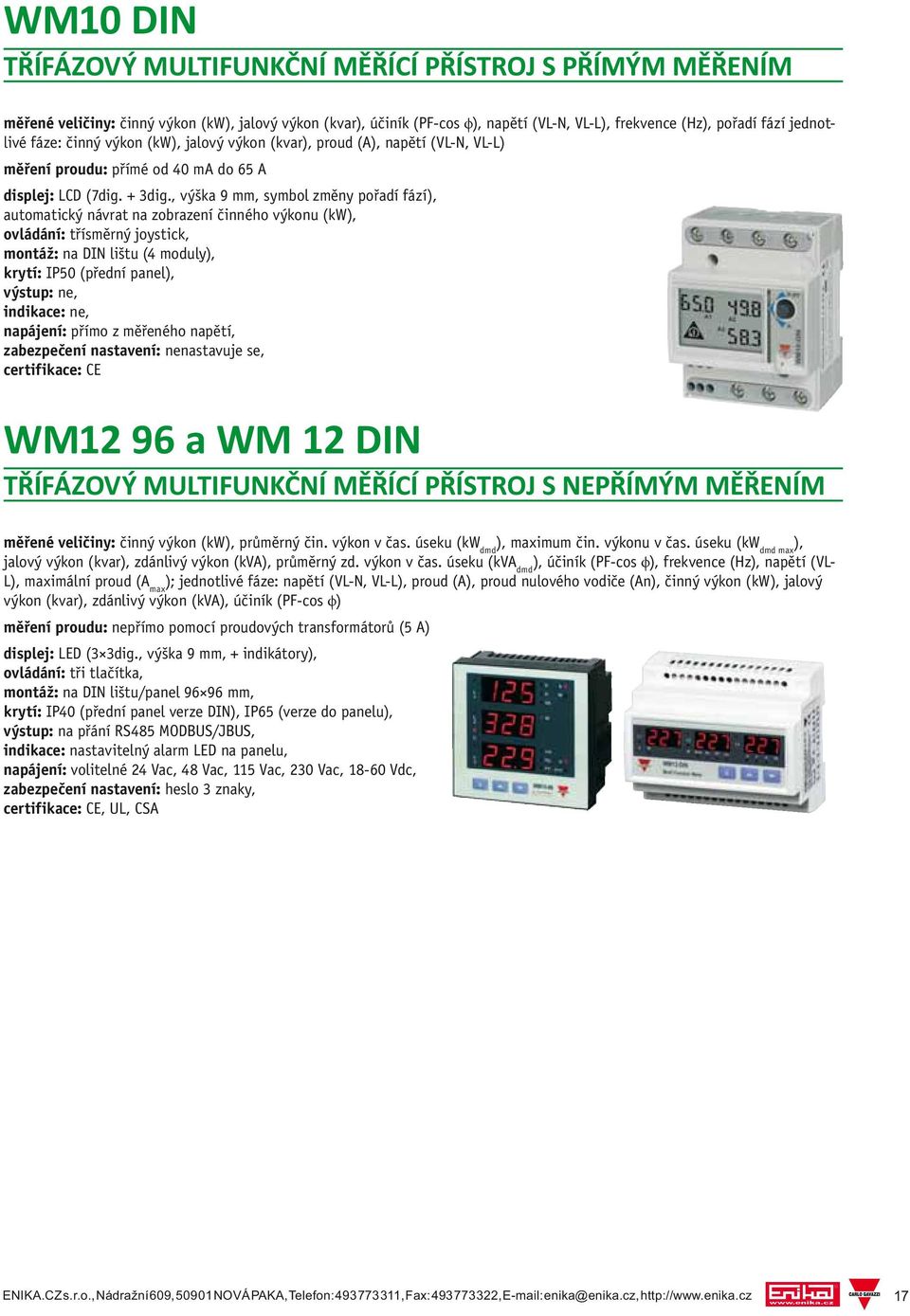

17 WM10 DIN TŘÍFÁZOVÝ MULTIFUNKČNÍ MĚŘÍCÍ PŘÍSTROJ S PŘÍMÝM MĚŘENÍM měřené veličiny: činný výkon (kw), jalový výkon (kvar), účiník (PF-cos ϕ), napětí (VL-N, VL-L), frekvence (Hz), pořadí fází jednotlivé fáze: činný výkon (kw), jalový výkon (kvar), proud (A), napětí (VL-N, VL-L) měření proudu: přímé od 40 ma do 65 A displej: LCD (7dig. + 3dig., výška 9 mm, symbol změny pořadí fází), automatický návrat na zobrazení činného výkonu (kw), ovládání: třísměrný joystick, montáž: na DIN lištu (4 moduly), krytí: IP50 (přední panel), výstup: ne, indikace: ne, napájení: přímo z měřeného napětí, zabezpečení nastavení: nenastavuje se, certifikace: CE WM12 96 a WM 12 DIN TŘÍFÁZOVÝ MULTIFUNKČNÍ MĚŘÍCÍ PŘÍSTROJ S NEPŘÍMÝM MĚŘENÍM měřené veličiny: činný výkon (kw), průměrný čin. výkon v čas. úseku (kw dmd ), maximum čin. výkonu v čas. úseku (kw dmd max ), jalový výkon (kvar), zdánlivý výkon (kva), průměrný zd. výkon v čas. úseku (kva dmd ), účiník (PF-cos ϕ), frekvence (Hz), napětí (VL- L), maximální proud (A max ); jednotlivé fáze: napětí (VL-N, VL-L), proud (A), proud nulového vodiče (An), činný výkon (kw), jalový výkon (kvar), zdánlivý výkon (kva), účiník (PF-cos ϕ) měření proudu: nepřímo pomocí proudových transformátorů (5 A) displej: LED (3 3dig., výška 9 mm, + indikátory), ovládání: tři tlačítka, montáž: na DIN lištu/panel mm, krytí: IP40 (přední panel verze DIN), IP65 (verze do panelu), výstup: na přání RS485 MODBUS/JBUS, indikace: nastavitelný alarm LED na panelu, napájení: volitelné 24 Vac, 48 Vac, 115 Vac, 230 Vac, Vdc, zabezpečení nastavení: heslo 3 znaky, certifikace: CE, UL, CSA ENIKA.CZ s.r.o., Nádražní 609, NOVÁ PAKA, Telefon: , Fax: , enika@enika.cz, 17

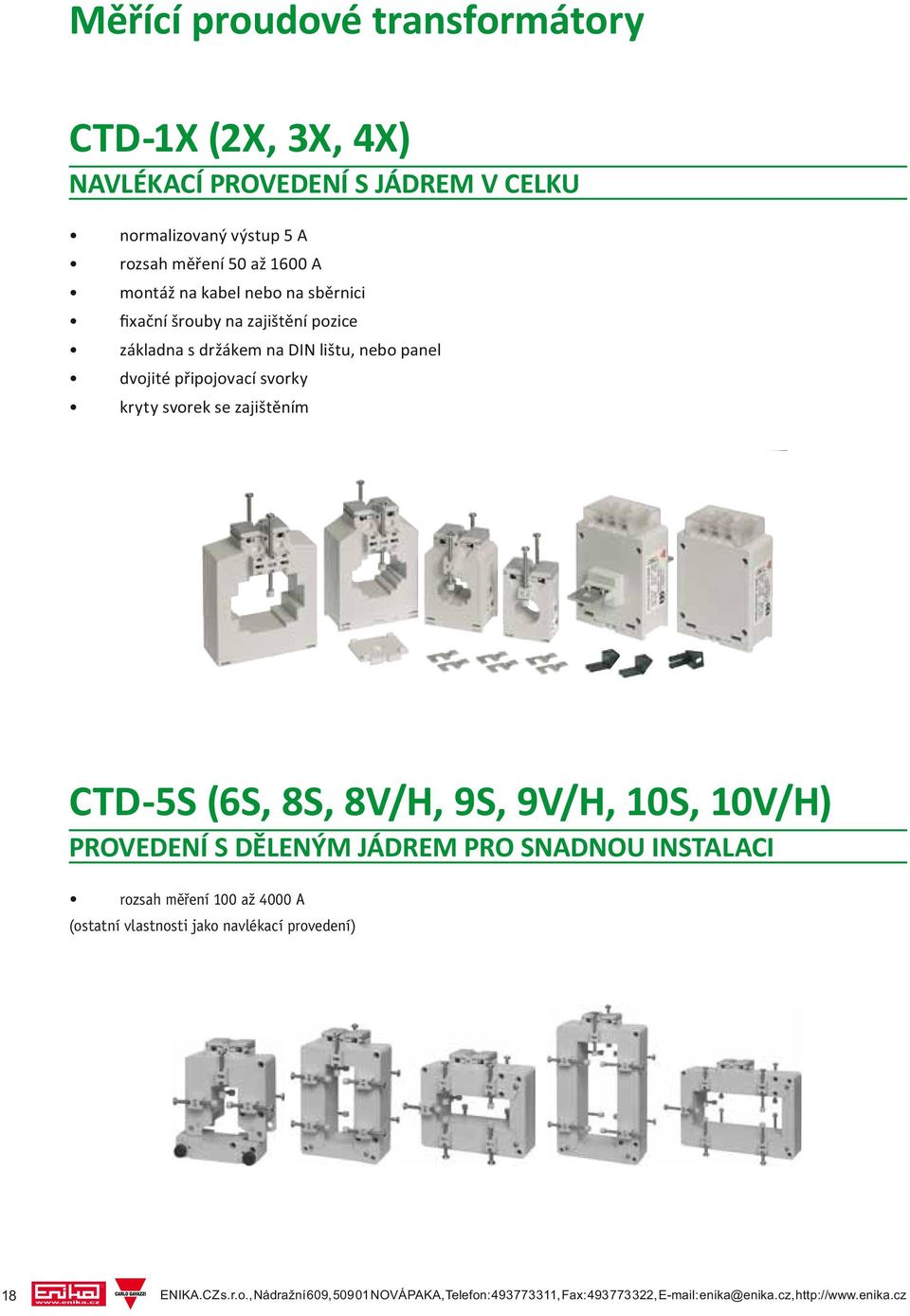

18 Měřící proudové transformátory CTD-1X (2X, 3X, 4X) NAVLÉKACÍ PROVEDENÍ S JÁDREM V CELKU normalizovaný výstup 5 A rozsah měření 50 až 1600 A montáž na kabel nebo na sběrnici fixační šrouby na zajištění pozice základna s držákem na DIN lištu, nebo panel dvojité připojovací svorky kryty svorek se zajištěním CTD-5S (6S, 8S, 8V/H, 9S, 9V/H, 10S, 10V/H) PROVEDENÍ S DĚLENÝM JÁDREM PRO SNADNOU INSTALACI rozsah měření 100 až 4000 A (ostatní vlastnosti jako navlékací provedení) 18 ENIKA.CZ s.r.o., Nádražní 609, NOVÁ PAKA, Telefon: , Fax: , enika@enika.cz,

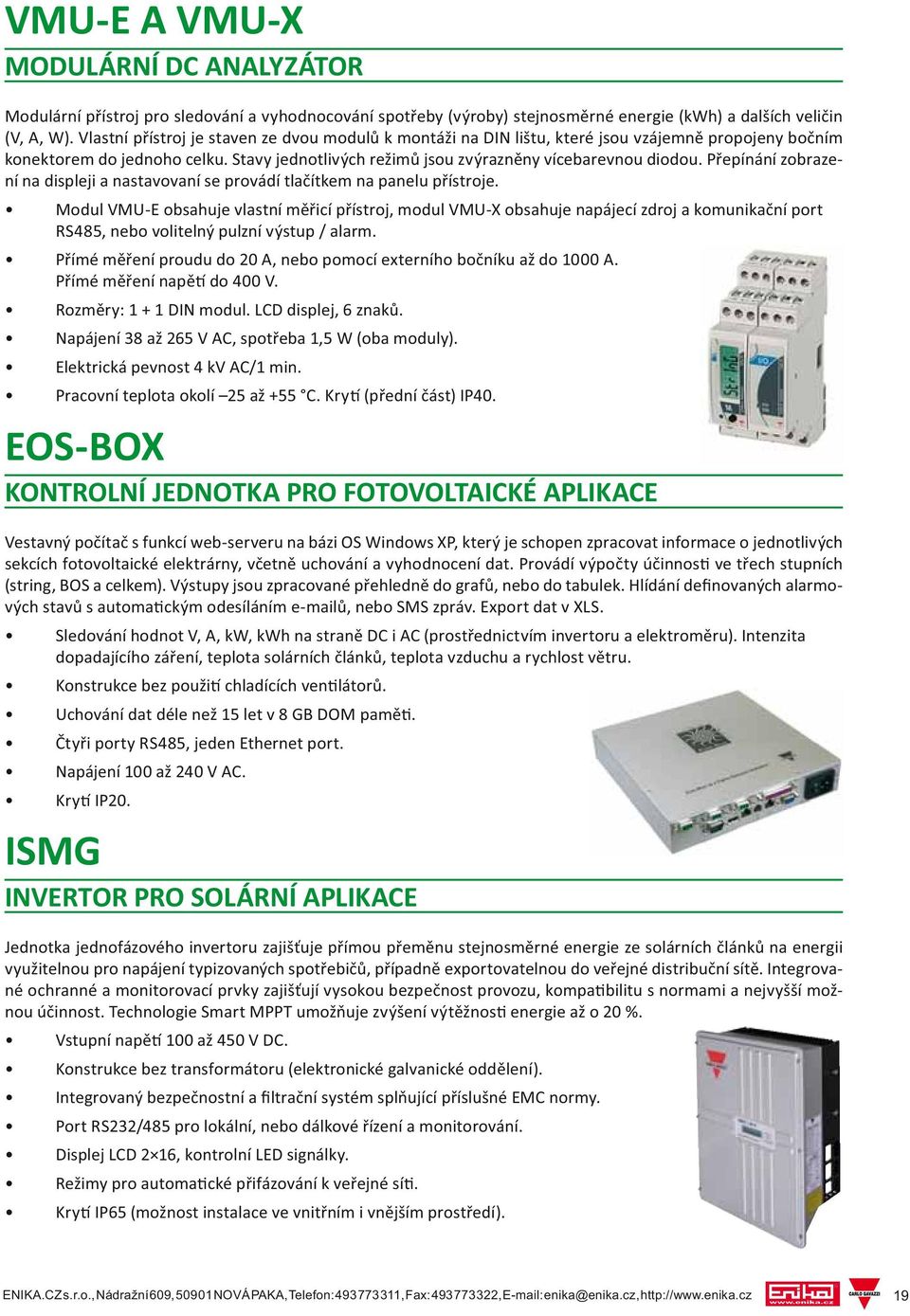

19 VMU-E A VMU-X MODULÁRNÍ DC ANALYZÁTOR Modulární přístroj pro sledování a vyhodnocování spotřeby (výroby) stejnosměrné energie (kwh) a dalších veličin (V, A, W). Vlastní přístroj je staven ze dvou modulů k montáži na DIN lištu, které jsou vzájemně propojeny bočním konektorem do jednoho celku. Stavy jednotlivých režimů jsou zvýrazněny vícebarevnou diodou. Přepínání zobrazení na displeji a nastavovaní se provádí tlačítkem na panelu přístroje. Modul VMU-E obsahuje vlastní měřicí přístroj, modul VMU-X obsahuje napájecí zdroj a komunikační port RS485, nebo volitelný pulzní výstup / alarm. Přímé měření proudu do 20 A, nebo pomocí externího bočníku až do 1000 A. Přímé měření napě do 400 V. Rozměry: DIN modul. LCD displej, 6 znaků. Napájení 38 až 265 V AC, spotřeba 1,5 W (oba moduly). Elektrická pevnost 4 kv AC/1 min. Pracovní teplota okolí 25 až +55 C. Kry (přední část) IP40. EOS-BOX KONTROLNÍ JEDNOTKA PRO FOTOVOLTAICKÉ APLIKACE Vestavný počítač s funkcí web-serveru na bázi OS Windows XP, který je schopen zpracovat informace o jednotlivých sekcích fotovoltaické elektrárny, včetně uchování a vyhodnocení dat. Provádí výpočty účinnos ve třech stupních (string, BOS a celkem). Výstupy jsou zpracované přehledně do grafů, nebo do tabulek. Hlídání definovaných alarmových stavů s automa ckým odesíláním ů, nebo SMS zpráv. Export dat v XLS. Sledování hodnot V, A, kw, kwh na straně DC i AC (prostřednictvím invertoru a elektroměru). Intenzita dopadajícího záření, teplota solárních článků, teplota vzduchu a rychlost větru. Konstrukce bez použi chladících ven látorů. Uchování dat déle než 15 let v 8 GB DOM pamě. Čtyři porty RS485, jeden Ethernet port. Napájení 100 až 240 V AC. Kry IP20. ISMG INVERTOR PRO SOLÁRNÍ APLIKACE Jednotka jednofázového invertoru zajišťuje přímou přeměnu stejnosměrné energie ze solárních článků na energii využitelnou pro napájení typizovaných spotřebičů, případně exportovatelnou do veřejné distribuční sítě. Integrované ochranné a monitorovací prvky zajišťují vysokou bezpečnost provozu, kompa bilitu s normami a nejvyšší možnou účinnost. Technologie Smart MPPT umožňuje zvýšení výtěžnos energie až o 20 %. Vstupní napě 100 až 450 V DC. Konstrukce bez transformátoru (elektronické galvanické oddělení). Integrovaný bezpečnostní a filtrační systém splňující příslušné EMC normy. Port RS232/485 pro lokální, nebo dálkové řízení a monitorování. Displej LCD 2 16, kontrolní LED signálky. Režimy pro automa cké přifázování k veřejné sí. Kry IP65 (možnost instalace ve vnitřním i vnějším prostředí). ENIKA.CZ s.r.o., Nádražní 609, NOVÁ PAKA, Telefon: , Fax: , enika@enika.cz, 19

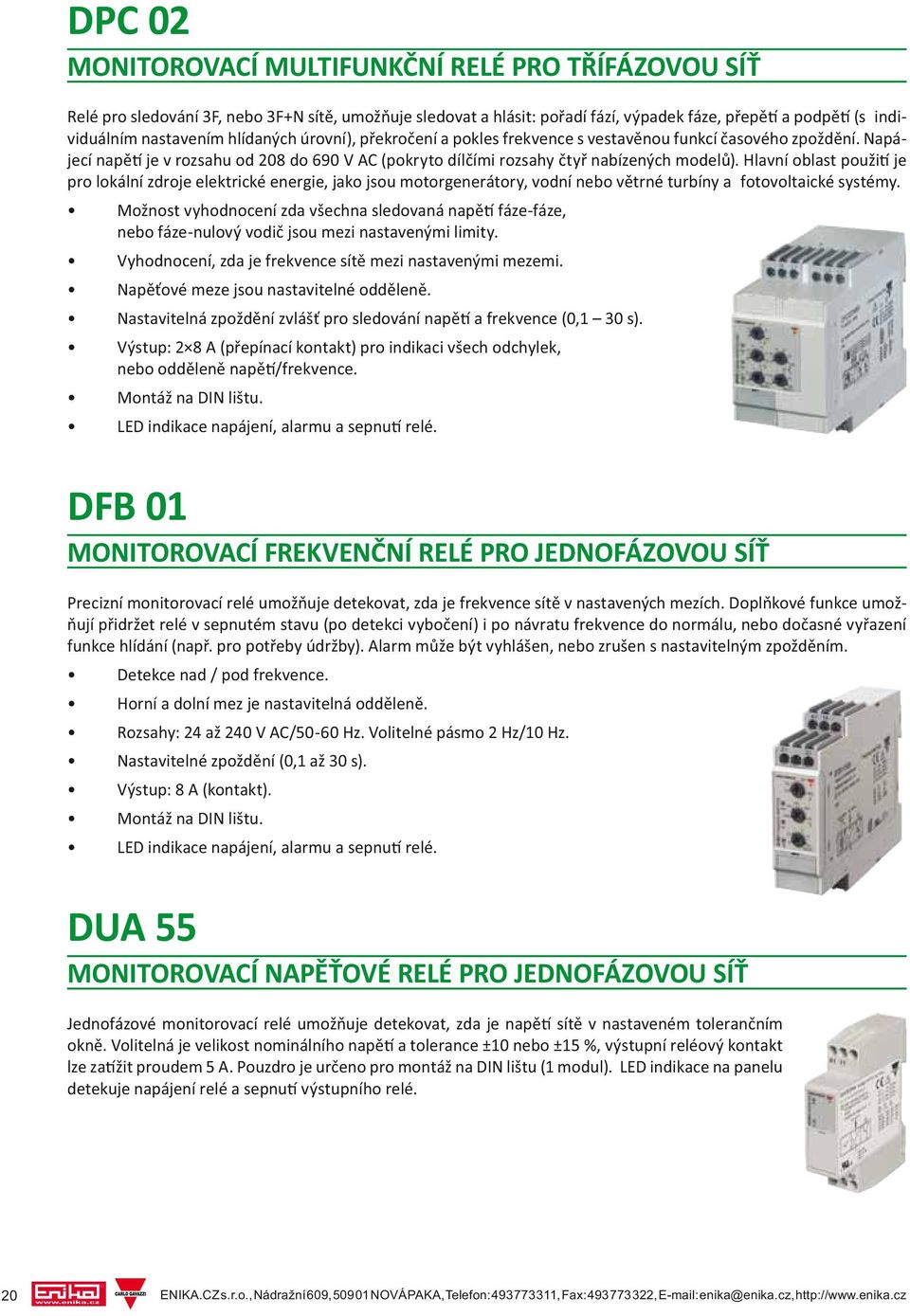

20 DPC 02 MONITOROVACÍ MULTIFUNKČNÍ RELÉ PRO TŘÍFÁZOVOU SÍŤ Relé pro sledování 3F, nebo 3F+N sítě, umožňuje sledovat a hlásit: pořadí fází, výpadek fáze, přepě a podpě (s individuálním nastavením hlídaných úrovní), překročení a pokles frekvence s vestavěnou funkcí časového zpoždění. Napájecí napě je v rozsahu od 208 do 690 V AC (pokryto dílčími rozsahy čtyř nabízených modelů). Hlavní oblast použi je pro lokální zdroje elektrické energie, jako jsou motorgenerátory, vodní nebo větrné turbíny a fotovoltaické systémy. Možnost vyhodnocení zda všechna sledovaná napě fáze-fáze, nebo fáze-nulový vodič jsou mezi nastavenými limity. Vyhodnocení, zda je frekvence sítě mezi nastavenými mezemi. Napěťové meze jsou nastavitelné odděleně. Nastavitelná zpoždění zvlášť pro sledování napě a frekvence (0,1 30 s). Výstup: 2 8 A (přepínací kontakt) pro indikaci všech odchylek, nebo odděleně napě /frekvence. Montáž na DIN lištu. LED indikace napájení, alarmu a sepnu relé. DFB 01 MONITOROVACÍ FREKVENČNÍ RELÉ PRO JEDNOFÁZOVOU SÍŤ Precizní monitorovací relé umožňuje detekovat, zda je frekvence sítě v nastavených mezích. Doplňkové funkce umožňují přidržet relé v sepnutém stavu (po detekci vybočení) i po návratu frekvence do normálu, nebo dočasné vyřazení funkce hlídání (např. pro potřeby údržby). Alarm může být vyhlášen, nebo zrušen s nastavitelným zpožděním. Detekce nad / pod frekvence. Horní a dolní mez je nastavitelná odděleně. Rozsahy: 24 až 240 V AC/50-60 Hz. Volitelné pásmo 2 Hz/10 Hz. Nastavitelné zpoždění (0,1 až 30 s). Výstup: 8 A (kontakt). Montáž na DIN lištu. LED indikace napájení, alarmu a sepnu relé. DUA 55 MONITOROVACÍ NAPĚŤOVÉ RELÉ PRO JEDNOFÁZOVOU SÍŤ Jednofázové monitorovací relé umožňuje detekovat, zda je napě sítě v nastaveném tolerančním okně. Volitelná je velikost nominálního napě a tolerance ±10 nebo ±15 %, výstupní reléový kontakt lze za žit proudem 5 A. Pouzdro je určeno pro montáž na DIN lištu (1 modul). LED indikace na panelu detekuje napájení relé a sepnu výstupního relé. 20 ENIKA.CZ s.r.o., Nádražní 609, NOVÁ PAKA, Telefon: , Fax: , enika@enika.cz,

21 DSA-A, DSA-P, DSA-D PŘEPĚŤOVÉ OCHRANY PRO AC A DC ROZVODY Přepěťové ochrany typ 2 (třída C), dle EN (VDE 0675, část 6-11) vhodné pro ochranu nízkonapěťových systémů před atmosférickými výboji a přechodovými jevy. Použi je vhodné v průmyslových i obytných budovách bez instalovaného bleskosvodu, zejména pro ochranu DC a AC (1F a 3F) prvků fotovoltaické elektrárny. Použi pro TN-S a TT systém. Výměnné vložky s ochrannými prvky snadná opravitelnost. Op cká indikace správné funkce. Výstupní kontakt pro dálkové monitorování správné funkce. Montáž na DIN lištu. DSA-S PŘEPĚŤOVÁ OCHRANA PRO KOMUNIKAČNÍ SYSTÉMY Přepěťové ochrany pro ochranu dvouvodičových datových, řídících a komunikačních linek. Použi je vhodné pro invertory, elektroměry, převodníky dat a řídící jednotky ve fotovoltaických systémech a to v domovních i průmyslových objektech. Univerzální přepěťová ochrana pro dvouvodičové linky. Základní, střední a jemná ochrana. Vysoká přenosová frekvence. Bezšroubové spoje. Montáž na DIN lištu. TEMPSOL TEPLOTNÍ SENZOR Senzor pro měření teploty Pt100 / Pt1000 je opatřen hliníkovým pouzdrem a pro snadnou montáž, samolepící vrstvou. Tato konstrukce je vhodná pro měření teploty povrchů, např. solárních panelů. Rozsah měření: 30 až +150 C. Přesnost: 0 C ±0,3 C Přívodní kabel dvouvodičový, teflon, délka 2 m. ENIKA.CZ s.r.o., Nádražní 609, NOVÁ PAKA, Telefon: , Fax: , enika@enika.cz, 21
