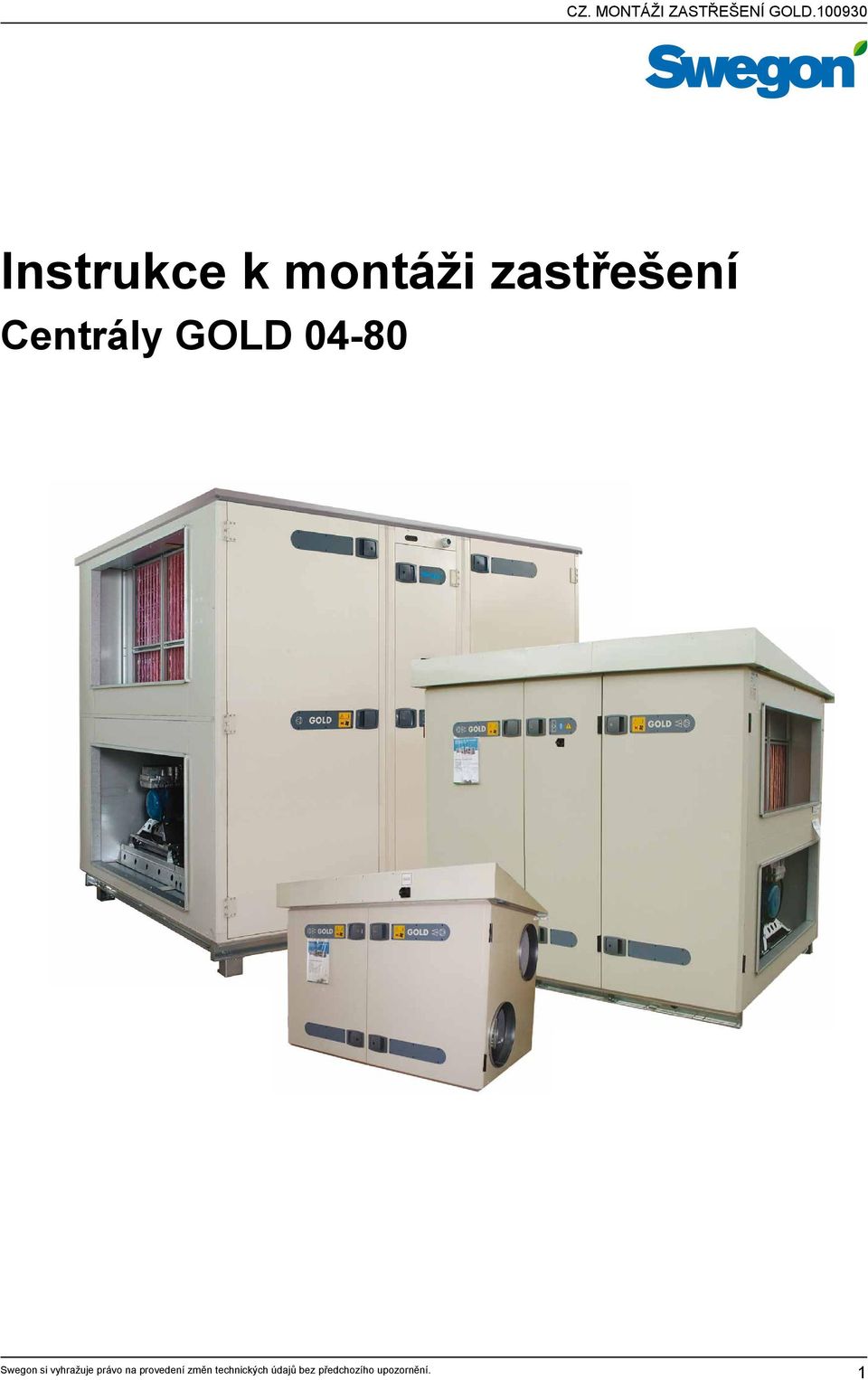

1 CZ. Montáži ZaStřešení GoLD Instrukce k montáži zastřešení Centrály GOLD

2 Všeobecné informace Centrály GOLD jsou přizbůsobeny pro vnější montáž. V těchto případech jsou vybaveny zastřešením, které je možné zvlášť doobjenat. Zastřešení centrály je dodáváno jako celek, se všemi součástmi a těsněními, potřebnými k montáži. Zastřešení do centrál Gold jsou dvojího typu: do centrál GOLD velikosti 04-40, nebo do centrál GOLD velikosti Centrály GOLD s rozměry mohou být dodávany s již zamontovaným zastřešením. Zastřešení pro větší centrály je doporučeno instalovat přímo na místě montáže. Zastřešení centrál GOLD je vyrobeno z vlnitého plechu, pozinkovaného a natřeného béžovou barvou RAL 1015 a pozinkovaných profilů natřených béžovou barvou RAL 1015 Doporučení před montáží Všechny montážní práce musí být vykonány shodně s níže uvedenými bezpečnostními pokyny a shodně s předpisy Bezpečnosti Práce. Pozor! Zastřešení centrál montovat pouze když je centrála GOLD vypnuta (vypnutý hlavní vypínač). Pozor! Přeložení servisního vypínače z centrály GOLD na předek zastřešení (týká se centrál od 04 do 35) může vykonat pouze kvalifikovaný elektrikář Pozor! Všechny špony, které zůstaly po vrutech, by měly být usunuty z povrchu centrály a zastřešení. Pozor! Je třeba davát pozor, aby mezi zastřešením a centrálou nezůstalo žádné nářadí, železné součásti nebo kabeláž. Rozměry Zastřešení přesahuje obrys opláštění o 50 mm z každé strany. V centrálách GOLD s rozměry nejvyšší část zastřešení má výšku 180 mm Součásti zastřešení centrály GOLD s rozměry 04-40: a) pozinkovaný plech trapezový - zastřešení 1 kompl. b) boční profily - 2 ks. c) štít - čelo centrály - 1 ks. d) žlábek - 1 ks. e) inspekční klapka - 1 ks. f) poliuterenové těsnění - 1 kompl. g) vruty s gumovou podložkou - 1 kompl. Pro centrály GOLD s rozměry je výška zastřešení 20 mm, výška žlábku je 70 mm. 20 Součásti zastřešení centrály GOLD s rozměry 50-80: a) pozinkovaný plech trapezový - zastřešení 1 kompl. b) přední profil - 1 ks. c) zadní profil - 1 ks. d) žlaby - 2 ks. e) poliuterenové těsnění - 1 ks. f) vruty s gumovou podložkou - 1 kompl Nářadí - aku šroubovák s koncovkou 5.5 mm, - silikonová pistole 2

3 1. Montáž zastřešení centrál GOLD s rozměry Prodloužení servisního vypínače Před samotnou montáží zastřešení je třeba prodloužit servisní vypínač, který se standartně nachází na opláštění u řídící jednotky centrály. Kabeláž k vypínačí by měla být prodloužena o 60 cm. Pozor! Elektrikářské práce musí být provedeny pouze kvalifikovaným elektrikářem. 1.2 Montáž boků a čela zastřešení centrály Přiložte bok zastřešení a čelo zastřešení tak, aby vyčnívalo 50 mm z každé strany centrály. Po důkladném proměrení částí přišroubujeme pomocí vrutů čelo zastřešení a boky centrály. Mějte na úvaze to, aby hrany zastřešení byly dopasované pod úhlem 90 stupňů a nevznikly mezi plechy zastřešení mezery. Součásti zastřešení by měly být připevněny k centrále tak, aby vzdálenost vrutů byla cm. 3

4 1.3 Připevnění servisního vypínače na čelo centrály Servisní vypínač, po dřívějším přišroubování čela zastřešení centrály, montujeme zepředu na části zastřešení napravo od revizního otvoru. Pamatujte na to, aby vypínač v pozici ON byl vertikálně a v pozici OFF horizontálně. 1.4 Přívod řídící a napájecí kabeláže centrály Části zastřešení tj. boky, jsou standartně vybaveny z levé a pravé strany otvory, které jsou určeny pro přívod řídící a napájecí kabeláže centrály. Pozor! Připojení napájení centrály GOLD musí provést pouze kvalifikovaný elektrikář shodně se standarty, včetně izolace třídy IP 54. 4

5 1.5 Zakrytí zastřešení odshora Před zakrytím zastřešení odshora je třeba očistit horní část centrály od nečistot. Trapezový plech montujeme mezi spciálně vyprofilovanou polici čela centrály a pod boky centrály. V zadní části centrály na hraně zastřešení umístíme izolaci připevněnou do plechu zastřešení centrály. Trapezový plech přišroubujeme v zadní části k centrále pomocí vrutů. 5

6 1.6 Přišroubování žlábku Po montáži trapezových plechů spůsobem tak, aby horní část centrály byla zastřešena, je třeba na hraně zadní části centrály namontovat odvodní žlábek. Žlábek centrály ma být přišroubován do bočních plechů a trapezového plechu pomocí vrutů. 1.7 Montáž inspekčního krytu Po připojení všech napájecích a řídících kabelů přišroubujeme inspekční kryt pomocí šesti šroubů na čelo zastřešení centrály. 1.8 Koncové utěsnění Smontované, hotové zastřešení je možné dodatečně utěsnit pomocí silikonu na hranách a v místech spojů. 6

7 2. Montáž zastřešení centrál GOLD s rozměry Položení trapezového plechu na centrálu 2.2 Přišroubování trapezového plechu k centrále Plech položíme na centrálu tak, aby delší hrana byla zepředu centrály na straně inspekčních dveří. Trapezový plech je přišroubován přímo na horní část centrály bez profilů a jiných součástí, pomocí vrutů s gumovou podložkou. Trapezový plech by měl být připevněn k centrále každé 2 zahnutí a na hranách. Delší hrana trapezového plechu má být zarovnaná s hranou centrály GOLD. Kratší hrana trapezového plechu má vystávat mimo centrálu (ze strany přívodu a odvodu vzduchu) 50 mm. 7

8 2.3 Připevnění žlábků zastřešení centrály 2.5 Přišroubování předních a zadních plechů Dla dachu do central GOLD o wielkościach rynny montowane są z boku centrali (od strony wlotu i wylotu powietrza). Přišroubujeme přední profil čelně k centrále a následně zadní profil pomocí vrutů do trapezového plechu. Pro zastřešení centrál GOLD s rozměry jsou žlábky montované z boku centrály (ze strany přívodu a odvodu vzduchu). Žlábek položíme na již dříve přišroubované plechy na centrále z pravé a levé strany centrály (ze strany přívodu a odvodu vzduchu) tak, aby žlábek vyčníval z každé strany 50 mm. 2.4 Přišroubování žlábků do zastřešení centrály Přišroubujeme žlábek pomocí vrutů do trapezového plechu na každém druhém výstupku. Dolní žlábek, zahnutý hranou, by se měl dotýkat centrály. Swegon s.r.o. Lipí 2556/ Praha 9 Horní Počernice Tel ; Fax info@swegon.cz 8
