Podniková norma PREdi. Strana: 1/19 PRÁCE NA ROZVÁDĚČÍCH 22 KV TYPU GA ORMAZABAL Účinnost od

Transkript

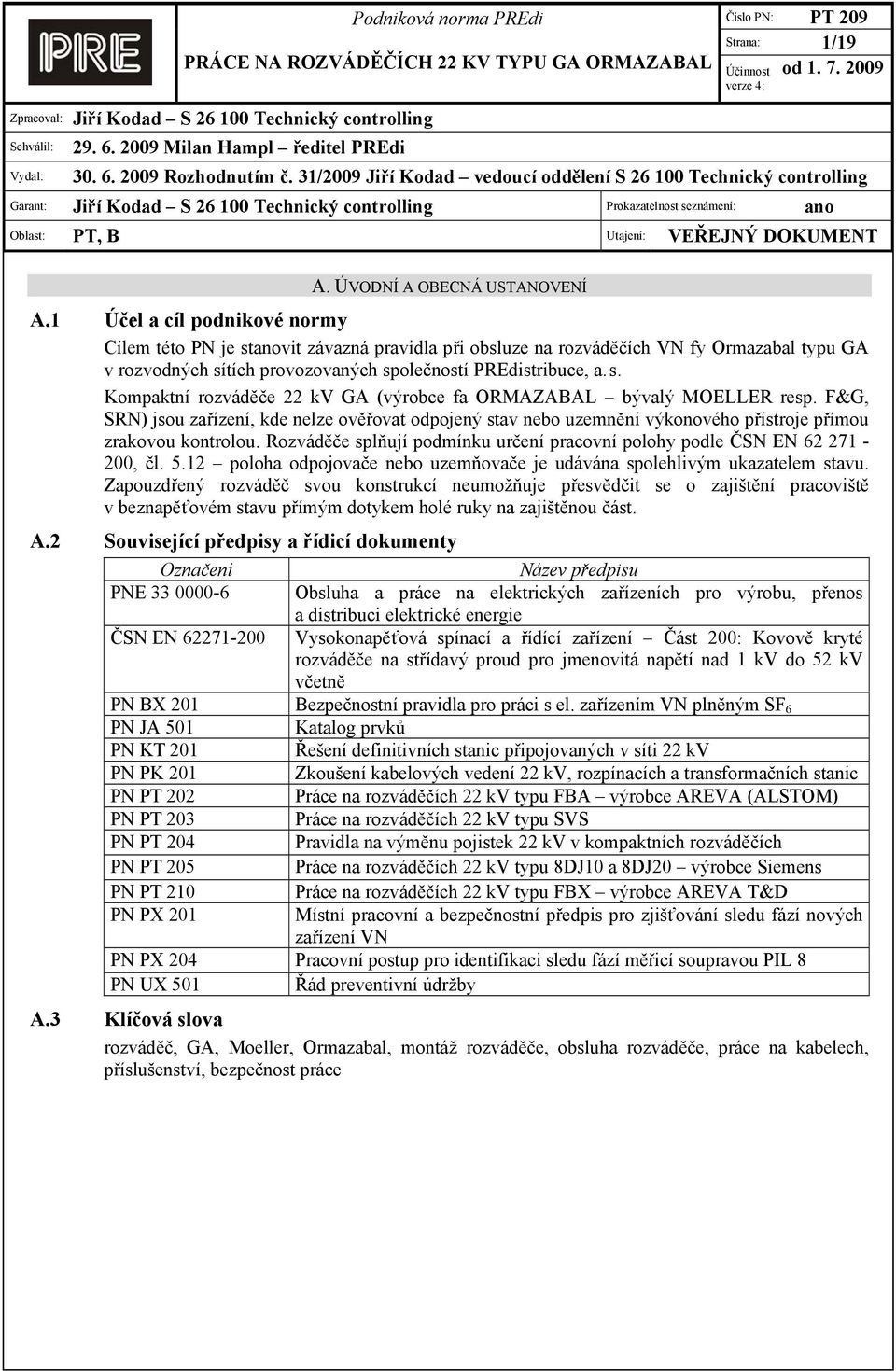

1 Strana: 1/19 Zpracoval: Jiří Kodad S Technický controlling Schválil: Vydal: Milan Hampl ředitel PREdi Rozhodnutím č. 31/2009 Jiří Kodad vedoucí oddělení S Technický controlling Garant: Jiří Kodad S Technický controlling Prokazatelnost seznámení: ano Oblast: PT, B Utajení: VEŘEJNÝ DOKUMENT A. ÚVODNÍ A OBECNÁ USTANOVENÍ A.1 Účel a cíl podnikové normy Cílem této PN je stanovit závazná pravidla při obsluze na rozváděčích VN fy Ormazabal typu GA v rozvodných sítích provozovaných společností PREdistribuce, a. s. Kompaktní rozváděče 22 kv GA (výrobce fa ORMAZABAL bývalý MOELLER resp. F&G, SRN) jsou zařízení, kde nelze ověřovat odpojený stav nebo uzemnění výkonového přístroje přímou zrakovou kontrolou. Rozváděče splňují podmínku určení pracovní polohy podle ČSN EN , čl poloha odpojovače nebo uzemňovače je udávána spolehlivým ukazatelem stavu. Zapouzdřený rozváděč svou konstrukcí neumožňuje přesvědčit se o zajištění pracoviště v beznapěťovém stavu přímým dotykem holé ruky na zajištěnou část. A.2 Související předpisy a řídicí dokumenty Označení Název předpisu PNE Obsluha a práce na elektrických zařízeních pro výrobu, přenos a distribuci elektrické energie ČSN EN Vysokonapěťová spínací a řídící zařízení Část 200: Kovově kryté rozváděče na střídavý proud pro jmenovitá napětí nad 1 kv do 52 kv včetně PN BX 201 Bezpečnostní pravidla pro práci s el. zařízením VN plněným SF 6 PN JA 501 Katalog prvků PN KT 201 Řešení definitivních stanic připojovaných v síti 22 kv PN PK 201 Zkoušení kabelových vedení 22 kv, rozpínacích a transformačních stanic PN PT 202 Práce na rozváděčích 22 kv typu FBA výrobce AREVA (ALSTOM) PN PT 203 Práce na rozváděčích 22 kv typu SVS PN PT 204 Pravidla na výměnu pojistek 22 kv v kompaktních rozváděčích PN PT 205 Práce na rozváděčích 22 kv typu 8DJ10 a 8DJ20 výrobce Siemens PN PT 210 Práce na rozváděčích 22 kv typu FBX výrobce AREVA T&D PN PX 201 Místní pracovní a bezpečnostní předpis pro zjišťování sledu fází nových zařízení VN PN PX 204 Pracovní postup pro identifikaci sledu fází měřicí soupravou PIL 8 PN UX 501 Řád preventivní údržby A.3 Klíčová slova rozváděč, GA, Moeller, Ormazabal, montáž rozváděče, obsluha rozváděče, práce na kabelech, příslušenství, bezpečnost práce

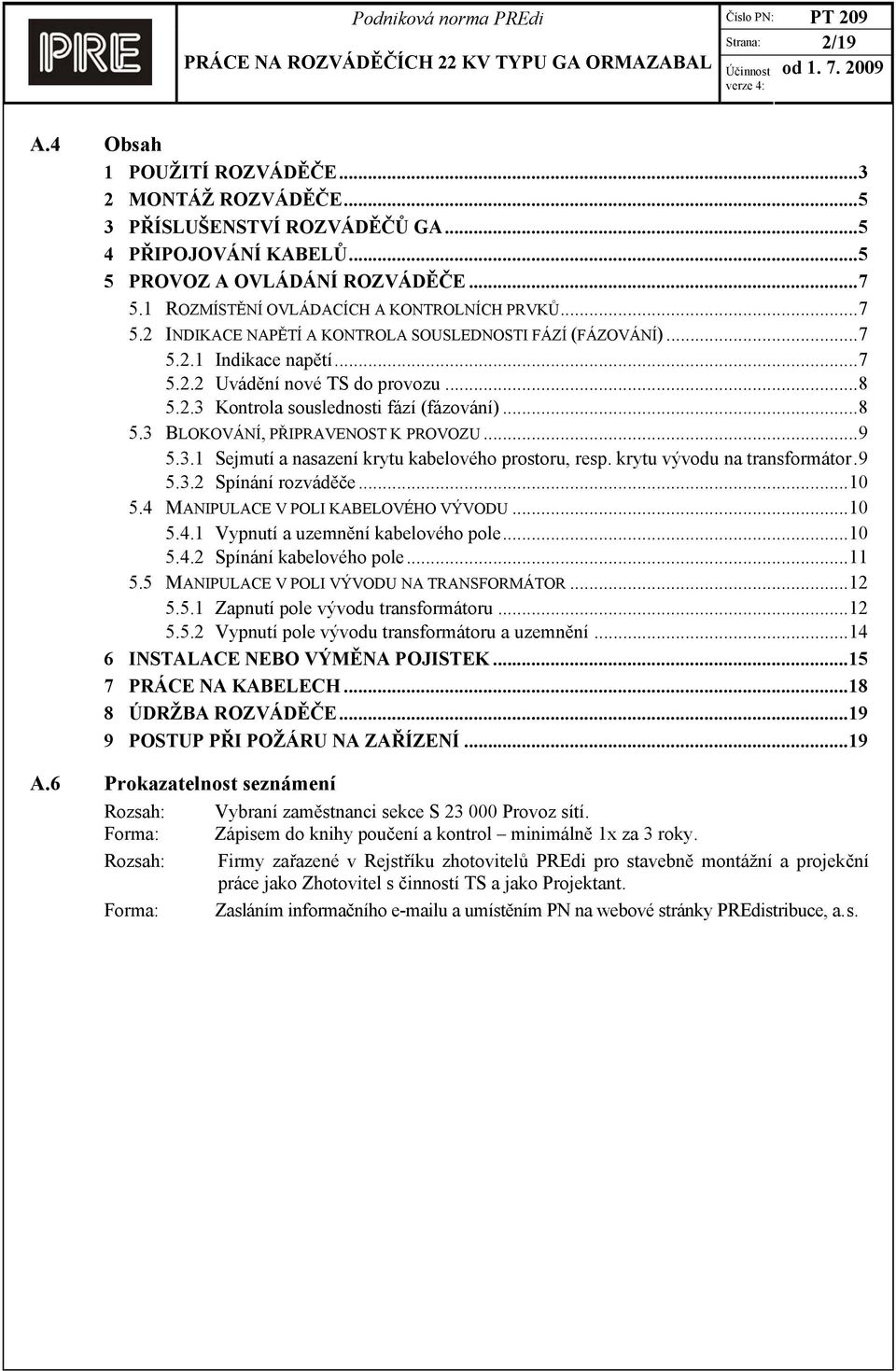

2 Strana: 2/19 A.4 Obsah 1 POUŽITÍ ROZVÁDĚČE MONTÁŽ ROZVÁDĚČE PŘÍSLUŠENSTVÍ ROZVÁDĚČŮ GA PŘIPOJOVÁNÍ KABELŮ PROVOZ A OVLÁDÁNÍ ROZVÁDĚČE ROZMÍSTĚNÍ OVLÁDACÍCH A KONTROLNÍCH PRVKŮ INDIKACE NAPĚTÍ A KONTROLA SOUSLEDNOSTI FÁZÍ (FÁZOVÁNÍ) Indikace napětí Uvádění nové TS do provozu Kontrola souslednosti fází (fázování) BLOKOVÁNÍ, PŘIPRAVENOST K PROVOZU Sejmutí a nasazení krytu kabelového prostoru, resp. krytu vývodu na transformátor Spínání rozváděče MANIPULACE V POLI KABELOVÉHO VÝVODU Vypnutí a uzemnění kabelového pole Spínání kabelového pole MANIPULACE V POLI VÝVODU NA TRANSFORMÁTOR Zapnutí pole vývodu transformátoru Vypnutí pole vývodu transformátoru a uzemnění INSTALACE NEBO VÝMĚNA POJISTEK PRÁCE NA KABELECH ÚDRŽBA ROZVÁDĚČE POSTUP PŘI POŽÁRU NA ZAŘÍZENÍ...19 A.6 Prokazatelnost seznámení Rozsah: Vybraní zaměstnanci sekce S Provoz sítí. Forma: Zápisem do knihy poučení a kontrol minimálně 1x za 3 roky. Rozsah: Firmy zařazené v Rejstříku zhotovitelů PREdi pro stavebně montážní a projekční práce jako Zhotovitel s činností TS a jako Projektant. Forma: Zasláním informačního u a umístěním PN na webové stránky PREdistribuce, a. s.

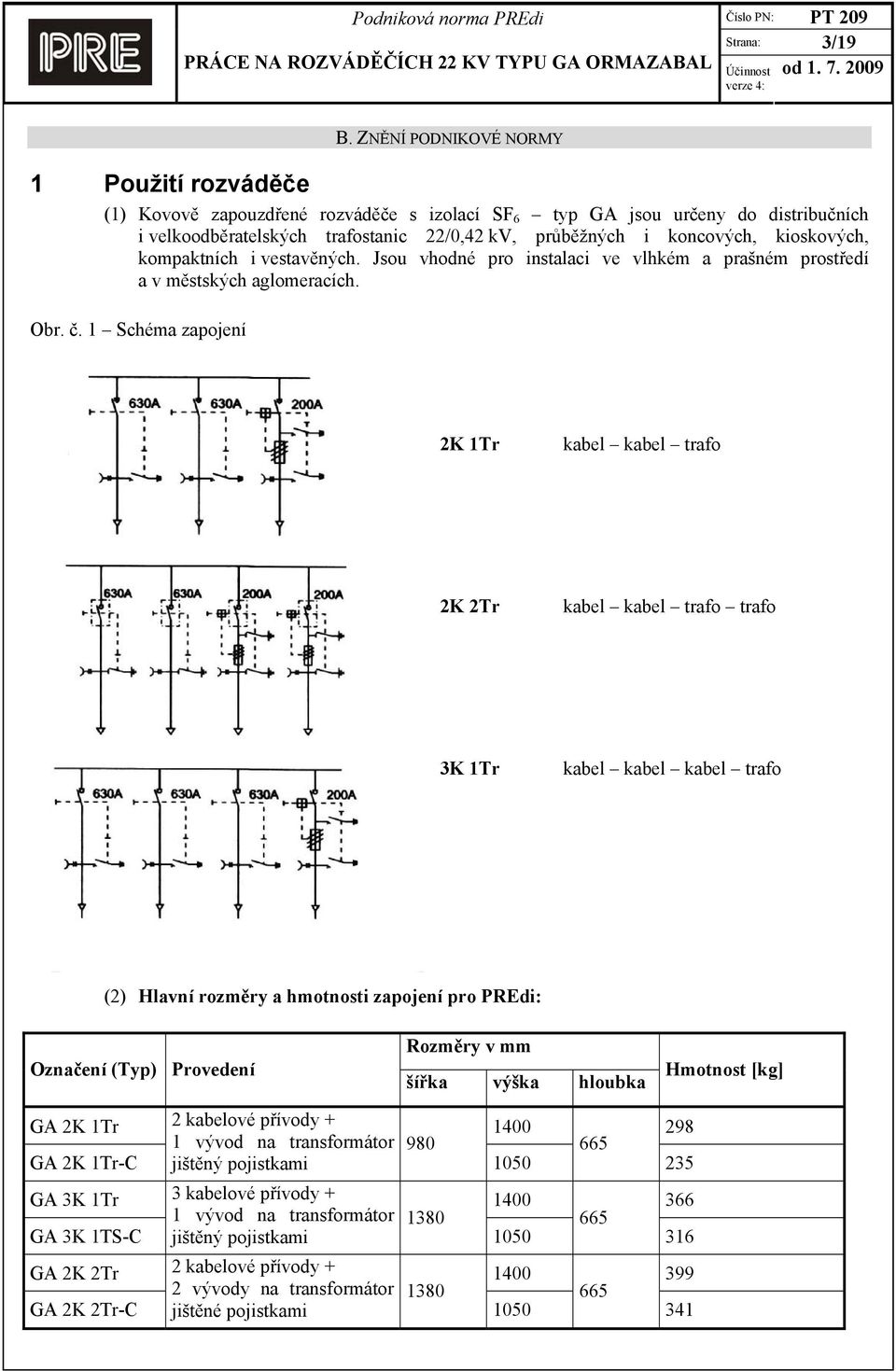

3 Strana: 3/19 B. ZNĚNÍ PODNIKOVÉ NORMY 1 Použití rozváděče (1) Kovově zapouzdřené rozváděče s izolací SF 6 typ GA jsou určeny do distribučních i velkoodběratelských trafostanic 22/0,42 kv, průběžných i koncových, kioskových, kompaktních i vestavěných. Jsou vhodné pro instalaci ve vlhkém a prašném prostředí a v městských aglomeracích. Obr. č. 1 Schéma zapojení 2K 1Tr kabel kabel trafo 2K 2Tr kabel kabel trafo trafo 3K 1Tr kabel kabel kabel trafo (2) Hlavní rozměry a hmotnosti zapojení pro PREdi: Označení (Typ) Provedení Rozměry v mm šířka výška hloubka Hmotnost [kg] GA 2K 1Tr 2 kabelové přívody vývod na transformátor GA 2K 1Tr-C jištěný pojistkami GA 3K 1Tr 3 kabelové přívody vývod na transformátor GA 3K 1TS-C jištěný pojistkami GA 2K 2Tr 2 kabelové přívody vývody na transformátor GA 2K 2Tr-C jištěné pojistkami

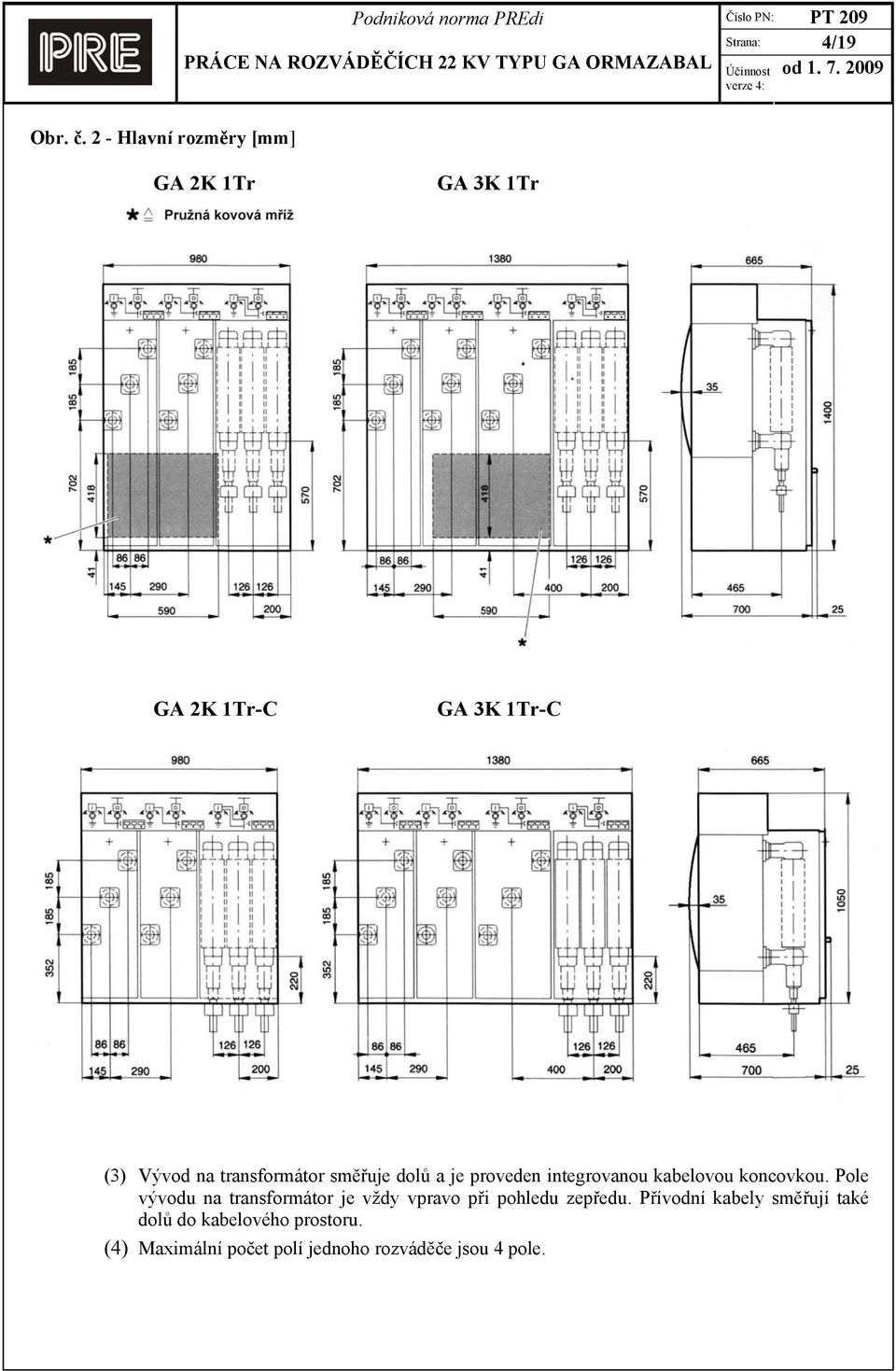

4 Strana: 4/19 Obr. č. 2 - Hlavní rozměry [mm] GA 2K 1Tr GA 3K 1Tr GA 2K 1Tr-C GA 3K 1Tr-C (3) Vývod na transformátor směřuje dolů a je proveden integrovanou kabelovou koncovkou. Pole vývodu na transformátor je vždy vpravo při pohledu zepředu. Přívodní kabely směřují také dolů do kabelového prostoru. (4) Maximální počet polí jednoho rozváděče jsou 4 pole.

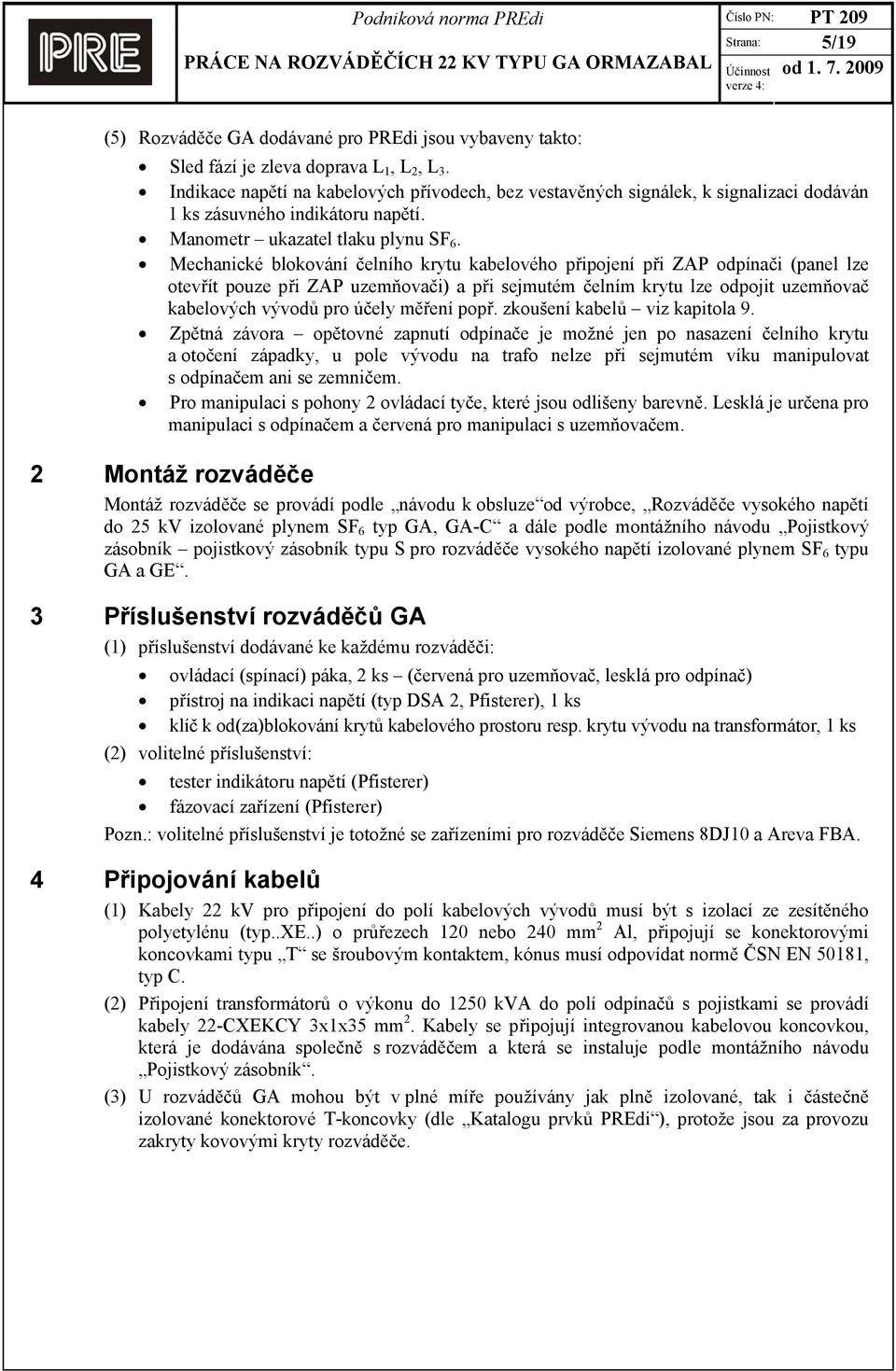

5 Strana: 5/19 (5) Rozváděče GA dodávané pro PREdi jsou vybaveny takto: Sled fází je zleva doprava L 1, L 2, L 3. Indikace napětí na kabelových přívodech, bez vestavěných signálek, k signalizaci dodáván 1 ks zásuvného indikátoru napětí. Manometr ukazatel tlaku plynu SF 6. Mechanické blokování čelního krytu kabelového připojení při ZAP odpínači (panel lze otevřít pouze při ZAP uzemňovači) a při sejmutém čelním krytu lze odpojit uzemňovač kabelových vývodů pro účely měření popř. zkoušení kabelů viz kapitola 9. Zpětná závora opětovné zapnutí odpínače je možné jen po nasazení čelního krytu a otočení západky, u pole vývodu na trafo nelze při sejmutém víku manipulovat s odpínačem ani se zemničem. Pro manipulaci s pohony 2 ovládací tyče, které jsou odlišeny barevně. Lesklá je určena pro manipulaci s odpínačem a červená pro manipulaci s uzemňovačem. 2 Montáž rozváděče Montáž rozváděče se provádí podle návodu k obsluze od výrobce, Rozváděče vysokého napětí do 25 kv izolované plynem SF 6 typ GA, GA-C a dále podle montážního návodu Pojistkový zásobník pojistkový zásobník typu S pro rozváděče vysokého napětí izolované plynem SF 6 typu GA a GE. 3 Příslušenství rozváděčů GA (1) příslušenství dodávané ke každému rozváděči: ovládací (spínací) páka, 2 ks (červená pro uzemňovač, lesklá pro odpínač) přístroj na indikaci napětí (typ DSA 2, Pfisterer), 1 ks klíč k od(za)blokování krytů kabelového prostoru resp. krytu vývodu na transformátor, 1 ks (2) volitelné příslušenství: tester indikátoru napětí (Pfisterer) fázovací zařízení (Pfisterer) Pozn.: volitelné příslušenství je totožné se zařízeními pro rozváděče Siemens 8DJ10 a Areva FBA. 4 Připojování kabelů (1) Kabely 22 kv pro připojení do polí kabelových vývodů musí být s izolací ze zesítěného polyetylénu (typ..xe..) o průřezech 120 nebo 240 mm 2 Al, připojují se konektorovými koncovkami typu T se šroubovým kontaktem, kónus musí odpovídat normě ČSN EN 50181, typ C. (2) Připojení transformátorů o výkonu do 1250 kva do polí odpínačů s pojistkami se provádí kabely 22-CXEKCY 3x1x35 mm 2. Kabely se připojují integrovanou kabelovou koncovkou, která je dodávána společně s rozváděčem a která se instaluje podle montážního návodu Pojistkový zásobník. (3) U rozváděčů GA mohou být v plné míře používány jak plně izolované, tak i částečně izolované konektorové T-koncovky (dle Katalogu prvků PREdi ), protože jsou za provozu zakryty kovovými kryty rozváděče.

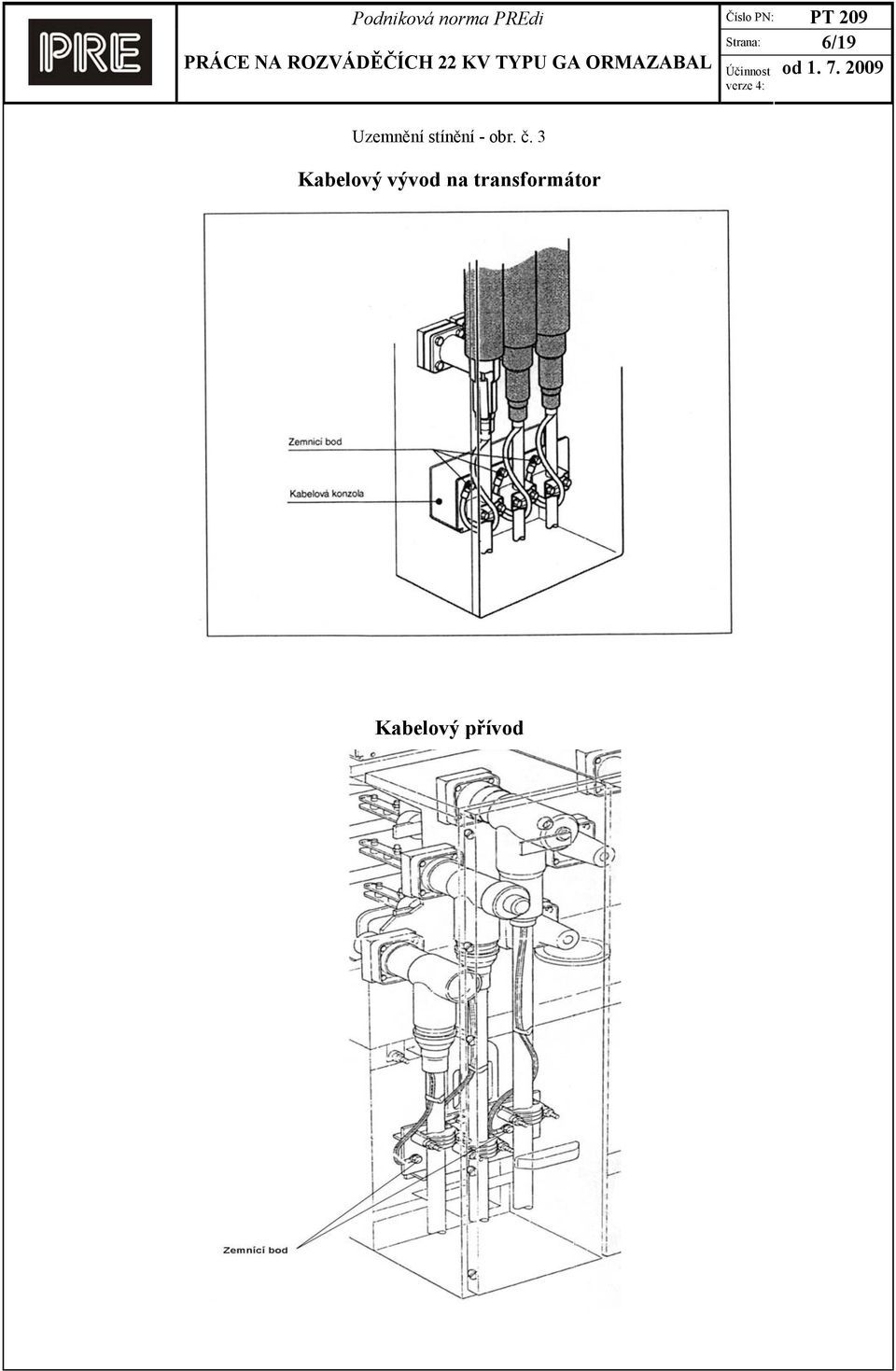

6 Strana: 6/19 Uzemnění stínění - obr. č. 3 Kabelový vývod na transformátor Kabelový přívod

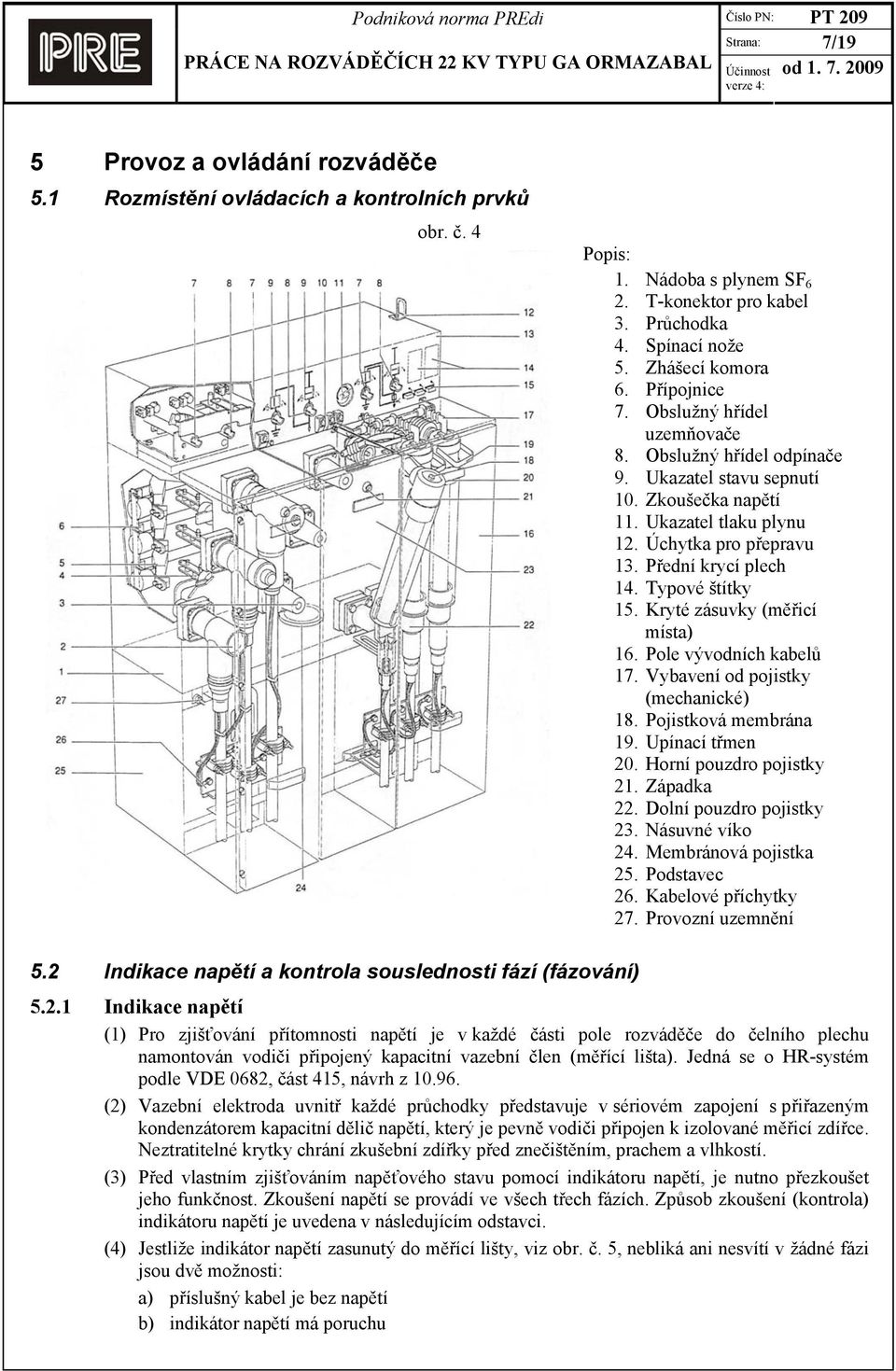

7 Strana: 7/19 5 Provoz a ovládání rozváděče 5.1 Rozmístění ovládacích a kontrolních prvků obr. č. 4 Popis: 1. Nádoba s plynem SF 6 2. T-konektor pro kabel 3. Průchodka 4. Spínací nože 5. Zhášecí komora 6. Přípojnice 7. Obslužný hřídel uzemňovače 8. Obslužný hřídel odpínače 9. Ukazatel stavu sepnutí 10. Zkoušečka napětí 11. Ukazatel tlaku plynu 12. Úchytka pro přepravu 13. Přední krycí plech 14. Typové štítky 15. Kryté zásuvky (měřicí místa) 16. Pole vývodních kabelů 17. Vybavení od pojistky (mechanické) 18. Pojistková membrána 19. Upínací třmen 20. Horní pouzdro pojistky 21. Západka 22. Dolní pouzdro pojistky 23. Násuvné víko 24. Membránová pojistka 25. Podstavec 26. Kabelové příchytky 27. Provozní uzemnění 5.2 Indikace napětí a kontrola souslednosti fází (fázování) Indikace napětí (1) Pro zjišťování přítomnosti napětí je v každé části pole rozváděče do čelního plechu namontován vodiči připojený kapacitní vazební člen (měřící lišta). Jedná se o HR-systém podle VDE 0682, část 415, návrh z (2) Vazební elektroda uvnitř každé průchodky představuje v sériovém zapojení s přiřazeným kondenzátorem kapacitní dělič napětí, který je pevně vodiči připojen k izolované měřicí zdířce. Neztratitelné krytky chrání zkušební zdířky před znečištěním, prachem a vlhkostí. (3) Před vlastním zjišťováním napěťového stavu pomocí indikátoru napětí, je nutno přezkoušet jeho funkčnost. Zkoušení napětí se provádí ve všech třech fázích. Způsob zkoušení (kontrola) indikátoru napětí je uvedena v následujícím odstavci. (4) Jestliže indikátor napětí zasunutý do měřící lišty, viz obr. č. 5, nebliká ani nesvítí v žádné fázi jsou dvě možnosti: a) příslušný kabel je bez napětí b) indikátor napětí má poruchu

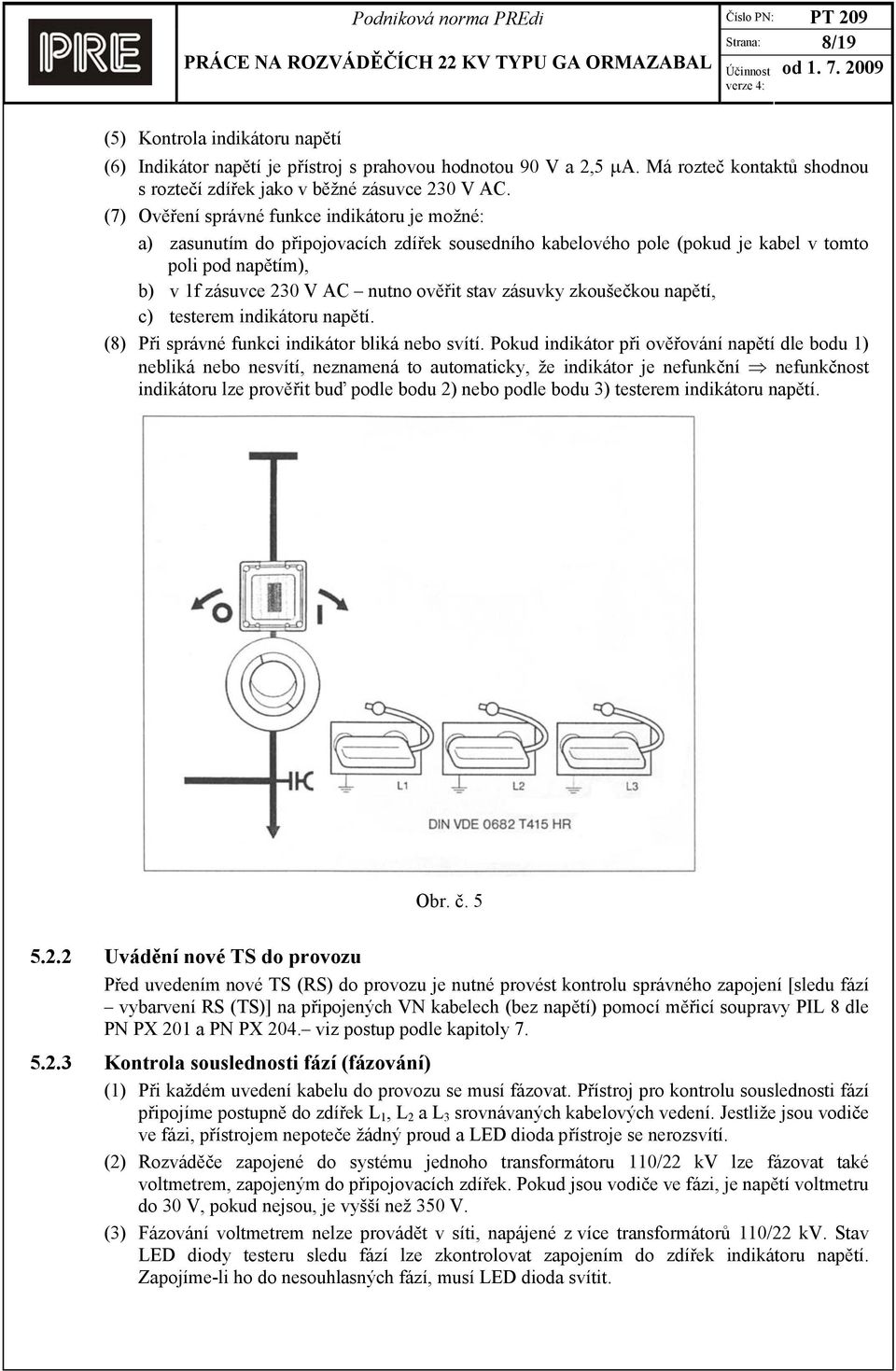

8 Strana: 8/19 (5) Kontrola indikátoru napětí (6) Indikátor napětí je přístroj s prahovou hodnotou 90 V a 2,5 μa. Má rozteč kontaktů shodnou s roztečí zdířek jako v běžné zásuvce 230 V AC. (7) Ověření správné funkce indikátoru je možné: a) zasunutím do připojovacích zdířek sousedního kabelového pole (pokud je kabel v tomto poli pod napětím), b) v 1f zásuvce 230 V AC nutno ověřit stav zásuvky zkoušečkou napětí, c) testerem indikátoru napětí. (8) Při správné funkci indikátor bliká nebo svítí. Pokud indikátor při ověřování napětí dle bodu 1) nebliká nebo nesvítí, neznamená to automaticky, že indikátor je nefunkční nefunkčnost indikátoru lze prověřit buď podle bodu 2) nebo podle bodu 3) testerem indikátoru napětí. Obr. č Uvádění nové TS do provozu Před uvedením nové TS (RS) do provozu je nutné provést kontrolu správného zapojení [sledu fází vybarvení RS (TS)] na připojených VN kabelech (bez napětí) pomocí měřicí soupravy PIL 8 dle PN PX 201 a PN PX 204. viz postup podle kapitoly Kontrola souslednosti fází (fázování) (1) Při každém uvedení kabelu do provozu se musí fázovat. Přístroj pro kontrolu souslednosti fází připojíme postupně do zdířek L 1, L 2 a L 3 srovnávaných kabelových vedení. Jestliže jsou vodiče ve fázi, přístrojem nepoteče žádný proud a LED dioda přístroje se nerozsvítí. (2) Rozváděče zapojené do systému jednoho transformátoru 110/22 kv lze fázovat také voltmetrem, zapojeným do připojovacích zdířek. Pokud jsou vodiče ve fázi, je napětí voltmetru do 30 V, pokud nejsou, je vyšší než 350 V. (3) Fázování voltmetrem nelze provádět v síti, napájené z více transformátorů 110/22 kv. Stav LED diody testeru sledu fází lze zkontrolovat zapojením do zdířek indikátoru napětí. Zapojíme-li ho do nesouhlasných fází, musí LED dioda svítit.

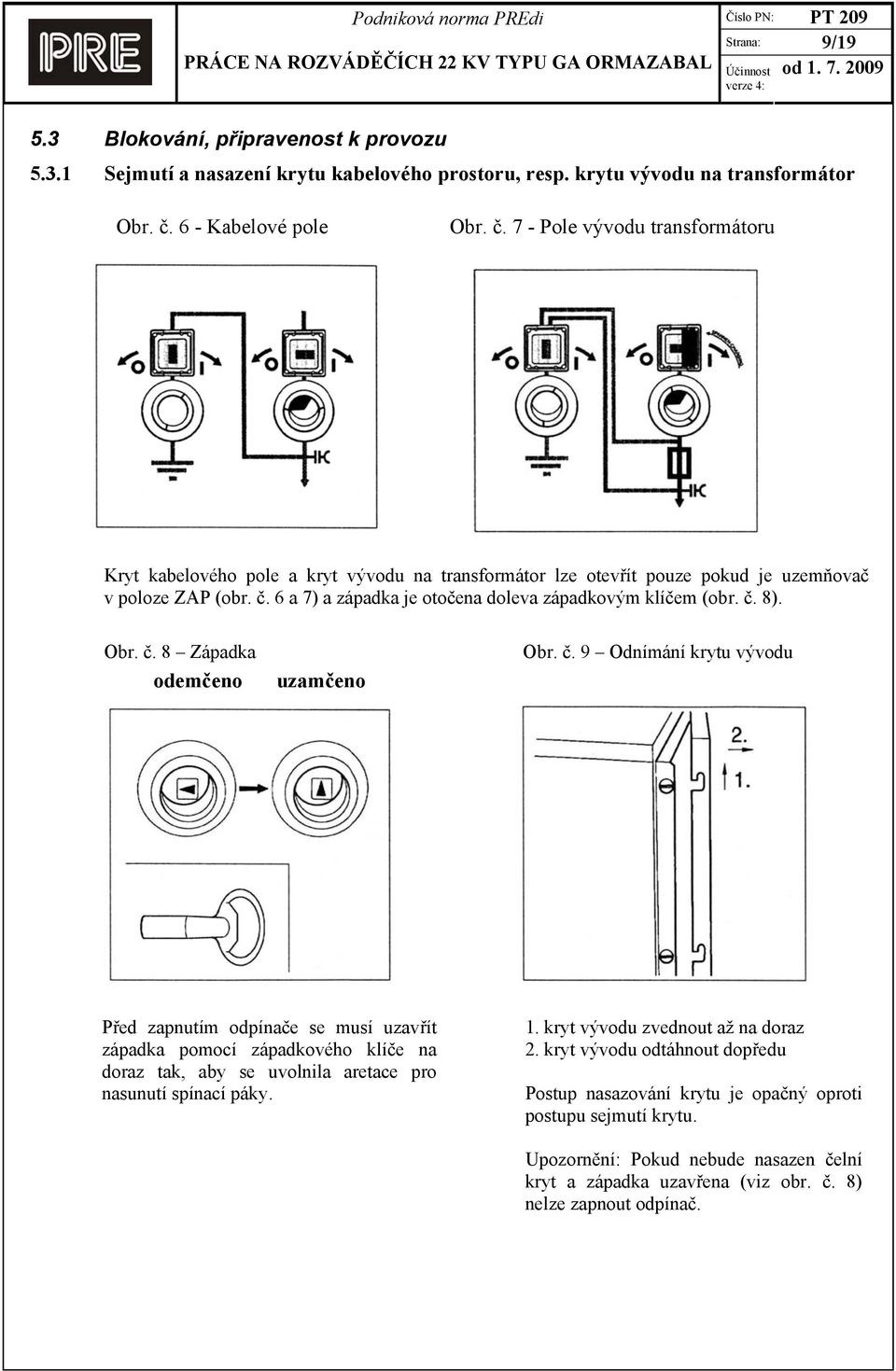

9 Strana: 9/ Blokování, připravenost k provozu Sejmutí a nasazení krytu kabelového prostoru, resp. krytu vývodu na transformátor Obr. č. 6 - Kabelové pole Obr. č. 7 - Pole vývodu transformátoru Kryt kabelového pole a kryt vývodu na transformátor lze otevřít pouze pokud je uzemňovač v poloze ZAP (obr. č. 6 a 7) a západka je otočena doleva západkovým klíčem (obr. č. 8). Obr. č. 8 Západka odemčeno uzamčeno Obr. č. 9 Odnímání krytu vývodu Před zapnutím odpínače se musí uzavřít západka pomocí západkového klíče na doraz tak, aby se uvolnila aretace pro nasunutí spínací páky. 1. kryt vývodu zvednout až na doraz 2. kryt vývodu odtáhnout dopředu Postup nasazování krytu je opačný oproti postupu sejmutí krytu. Upozornění: Pokud nebude nasazen čelní kryt a západka uzavřena (viz obr. č. 8) nelze zapnout odpínač.

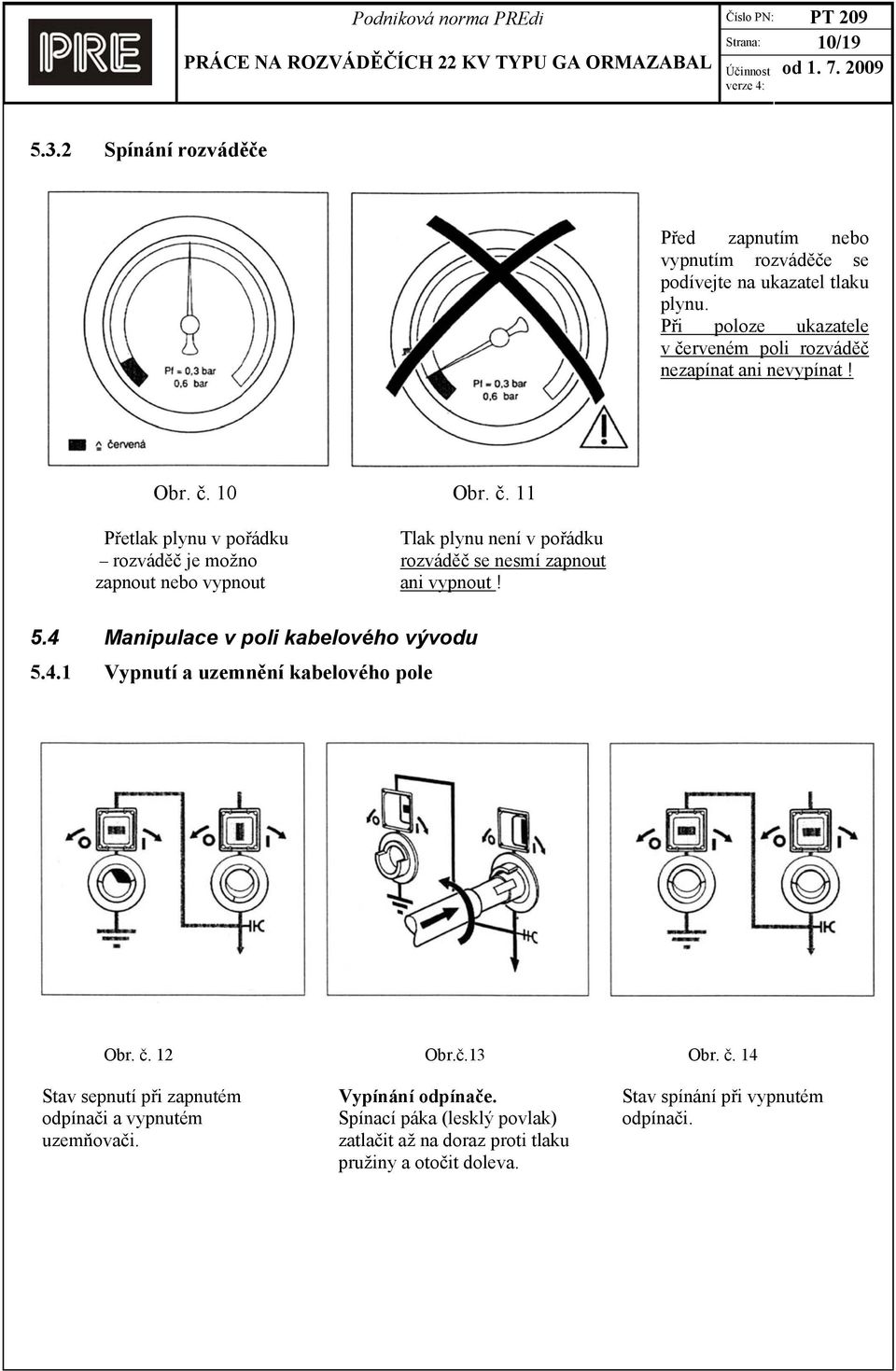

10 Strana: 10/ Spínání rozváděče Před zapnutím nebo vypnutím rozváděče se podívejte na ukazatel tlaku plynu. Při poloze ukazatele v červeném poli rozváděč nezapínat ani nevypínat! Obr. č. 10 Obr. č. 11 Přetlak plynu v pořádku Tlak plynu není v pořádku rozváděč je možno rozváděč se nesmí zapnout zapnout nebo vypnout ani vypnout! 5.4 Manipulace v poli kabelového vývodu Vypnutí a uzemnění kabelového pole Obr. č. 12 Obr.č.13 Obr. č. 14 Stav sepnutí při zapnutém Vypínání odpínače. Stav spínání při vypnutém odpínači a vypnutém Spínací páka (lesklý povlak) odpínači. uzemňovači. zatlačit až na doraz proti tlaku pružiny a otočit doleva.

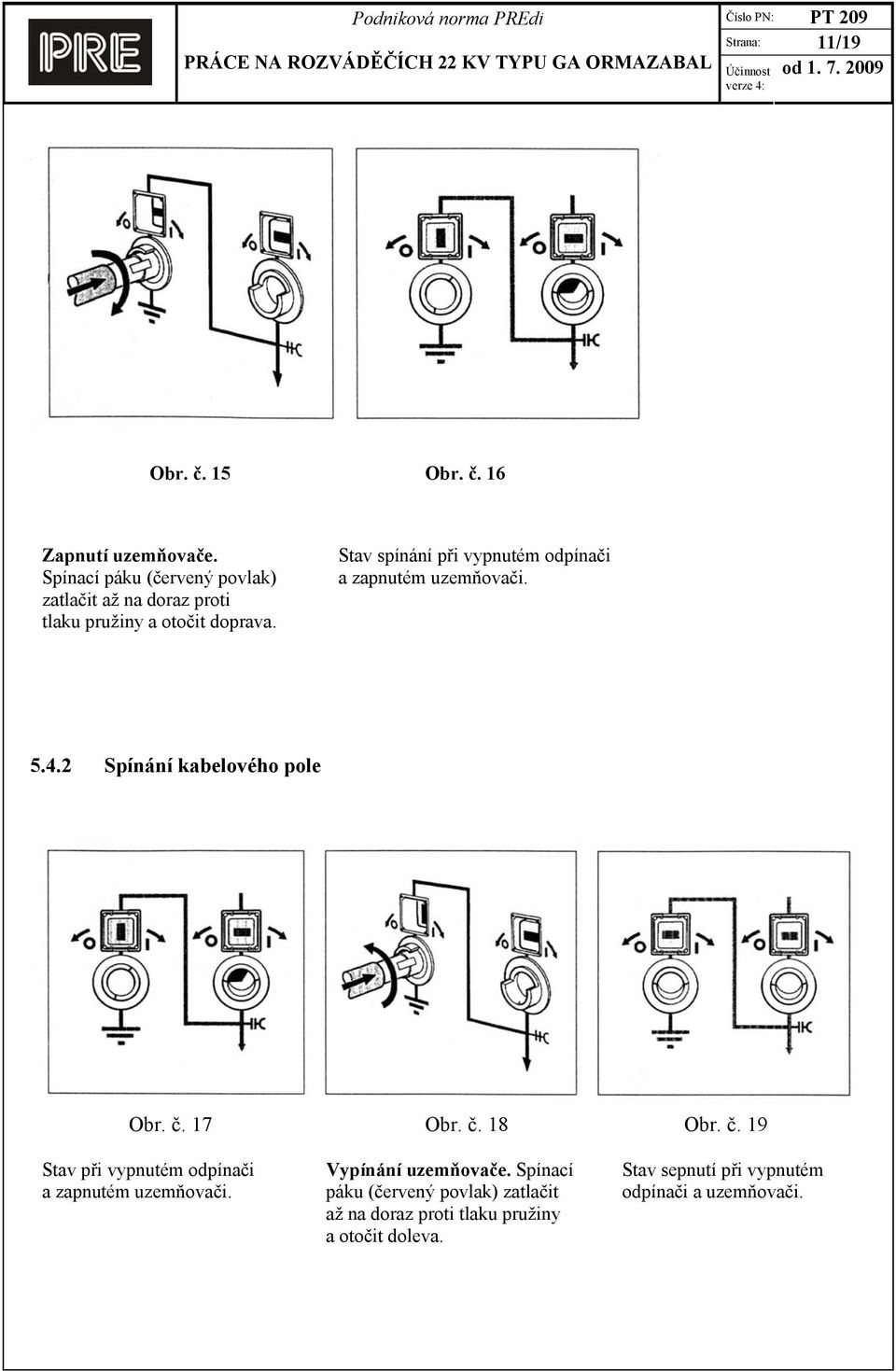

11 Strana: 11/19 Obr. č. 15 Obr. č. 16 Zapnutí uzemňovače. Spínací páku (červený povlak) zatlačit až na doraz proti tlaku pružiny a otočit doprava. Stav spínání při vypnutém odpínači a zapnutém uzemňovači Spínání kabelového pole Obr. č. 17 Obr. č. 18 Obr. č. 19 Stav při vypnutém odpínači Vypínání uzemňovače. Spínací Stav sepnutí při vypnutém a zapnutém uzemňovači. páku (červený povlak) zatlačit odpínači a uzemňovači. až na doraz proti tlaku pružiny a otočit doleva.

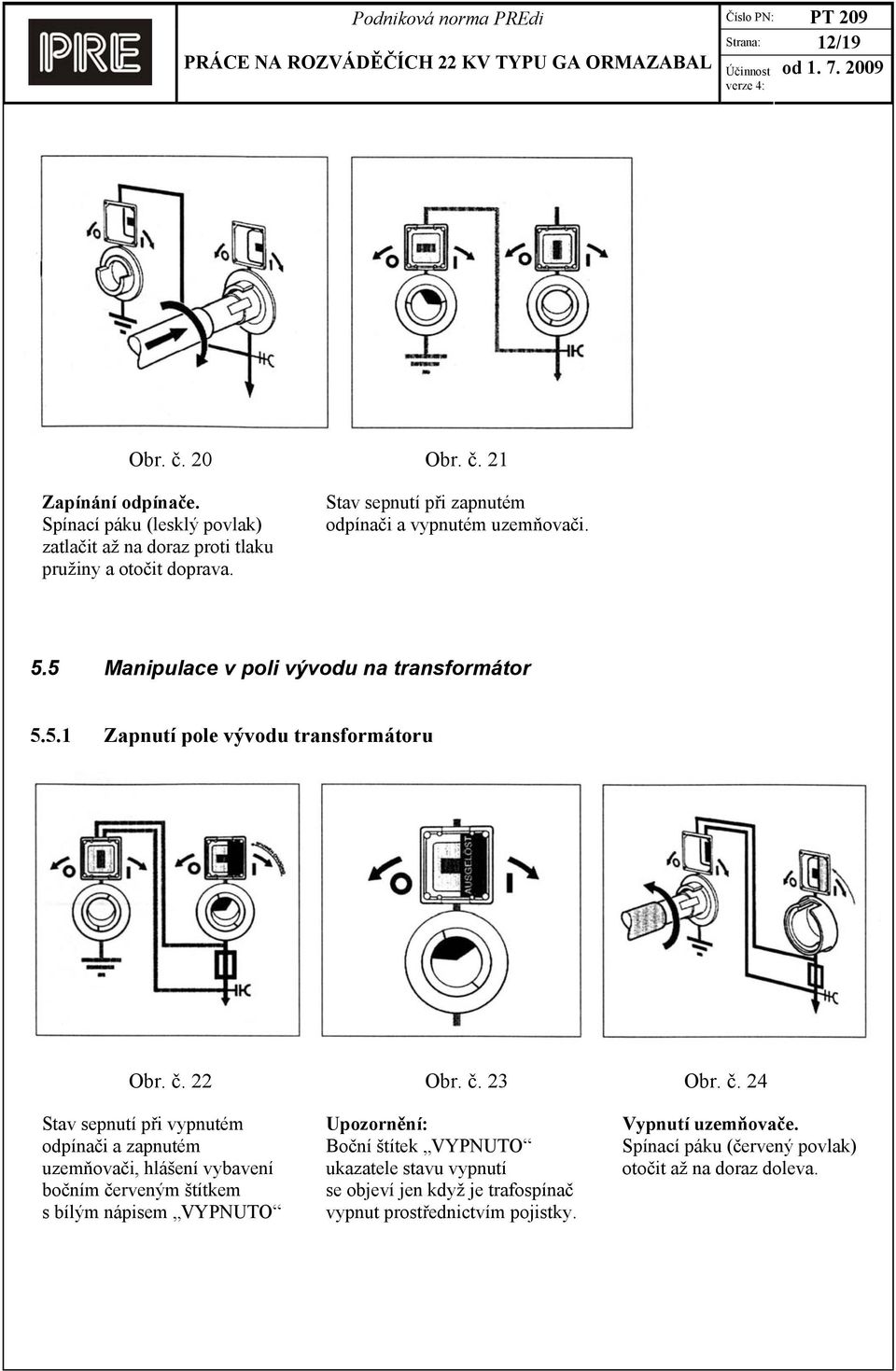

12 Strana: 12/19 Obr. č. 20 Obr. č. 21 Zapínání odpínače. Spínací páku (lesklý povlak) zatlačit až na doraz proti tlaku pružiny a otočit doprava. Stav sepnutí při zapnutém odpínači a vypnutém uzemňovači. 5.5 Manipulace v poli vývodu na transformátor Zapnutí pole vývodu transformátoru Obr. č. 22 Obr. č. 23 Obr. č. 24 Stav sepnutí při vypnutém Upozornění: Vypnutí uzemňovače. odpínači a zapnutém Boční štítek VYPNUTO Spínací páku (červený povlak) uzemňovači, hlášení vybavení ukazatele stavu vypnutí otočit až na doraz doleva. bočním červeným štítkem se objeví jen když je trafospínač s bílým nápisem VYPNUTO vypnut prostřednictvím pojistky.

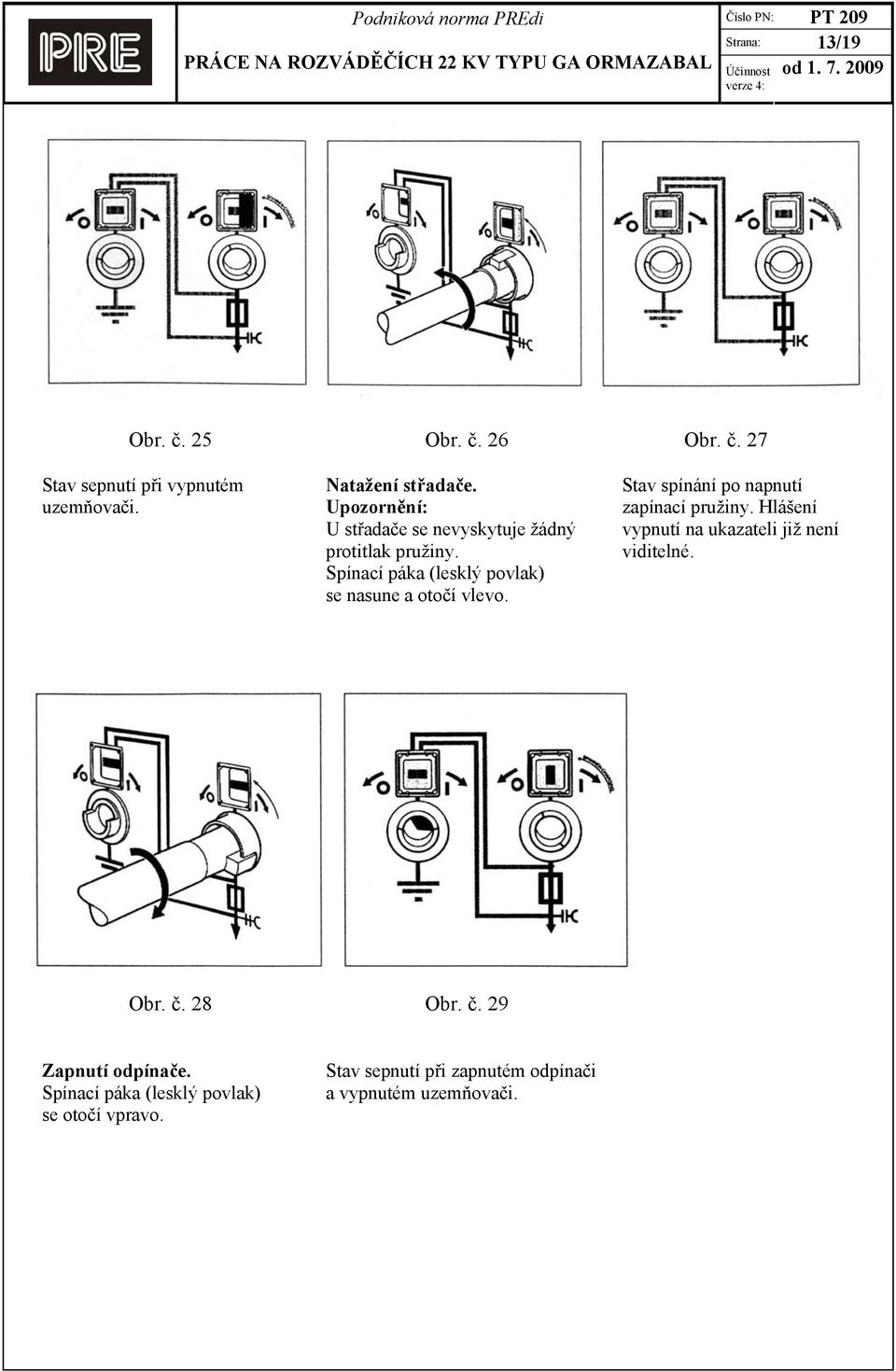

13 Strana: 13/19 Obr. č. 25 Obr. č. 26 Obr. č. 27 Stav sepnutí při vypnutém Natažení střadače. Stav spínání po napnutí uzemňovači. Upozornění: zapínací pružiny. Hlášení U střadače se nevyskytuje žádný vypnutí na ukazateli již není protitlak pružiny. viditelné. Spínací páka (lesklý povlak) se nasune a otočí vlevo. Obr. č. 28 Obr. č. 29 Zapnutí odpínače. Spínací páka (lesklý povlak) se otočí vpravo. Stav sepnutí při zapnutém odpínači a vypnutém uzemňovači.

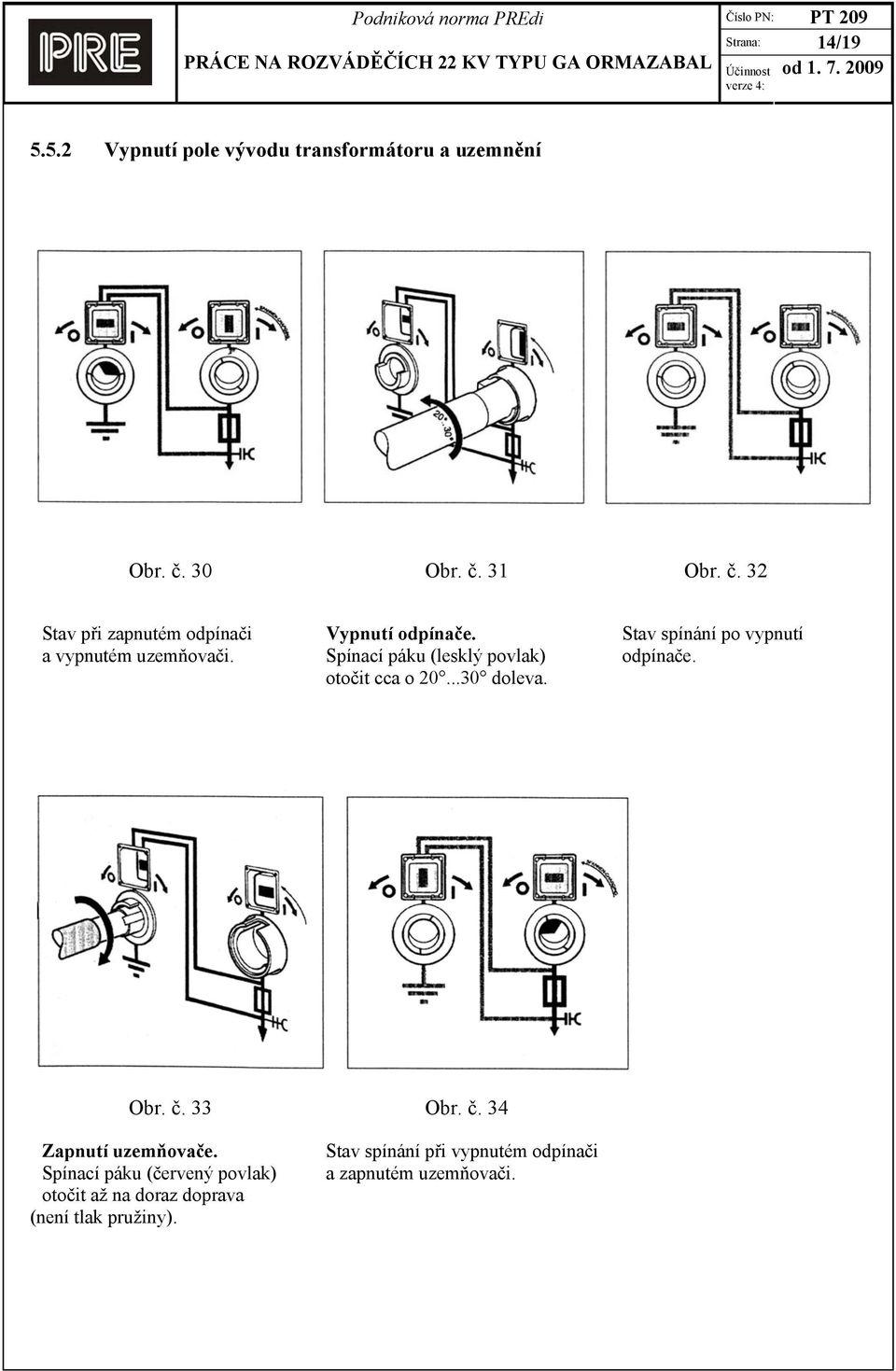

14 Strana: 14/ Vypnutí pole vývodu transformátoru a uzemnění Obr. č. 30 Obr. č. 31 Obr. č. 32 Stav při zapnutém odpínači Vypnutí odpínače. Stav spínání po vypnutí a vypnutém uzemňovači. Spínací páku (lesklý povlak) odpínače. otočit cca o doleva. Obr. č. 33 Obr. č. 34 Zapnutí uzemňovače. Spínací páku (červený povlak) otočit až na doraz doprava (není tlak pružiny). Stav spínání při vypnutém odpínači a zapnutém uzemňovači.

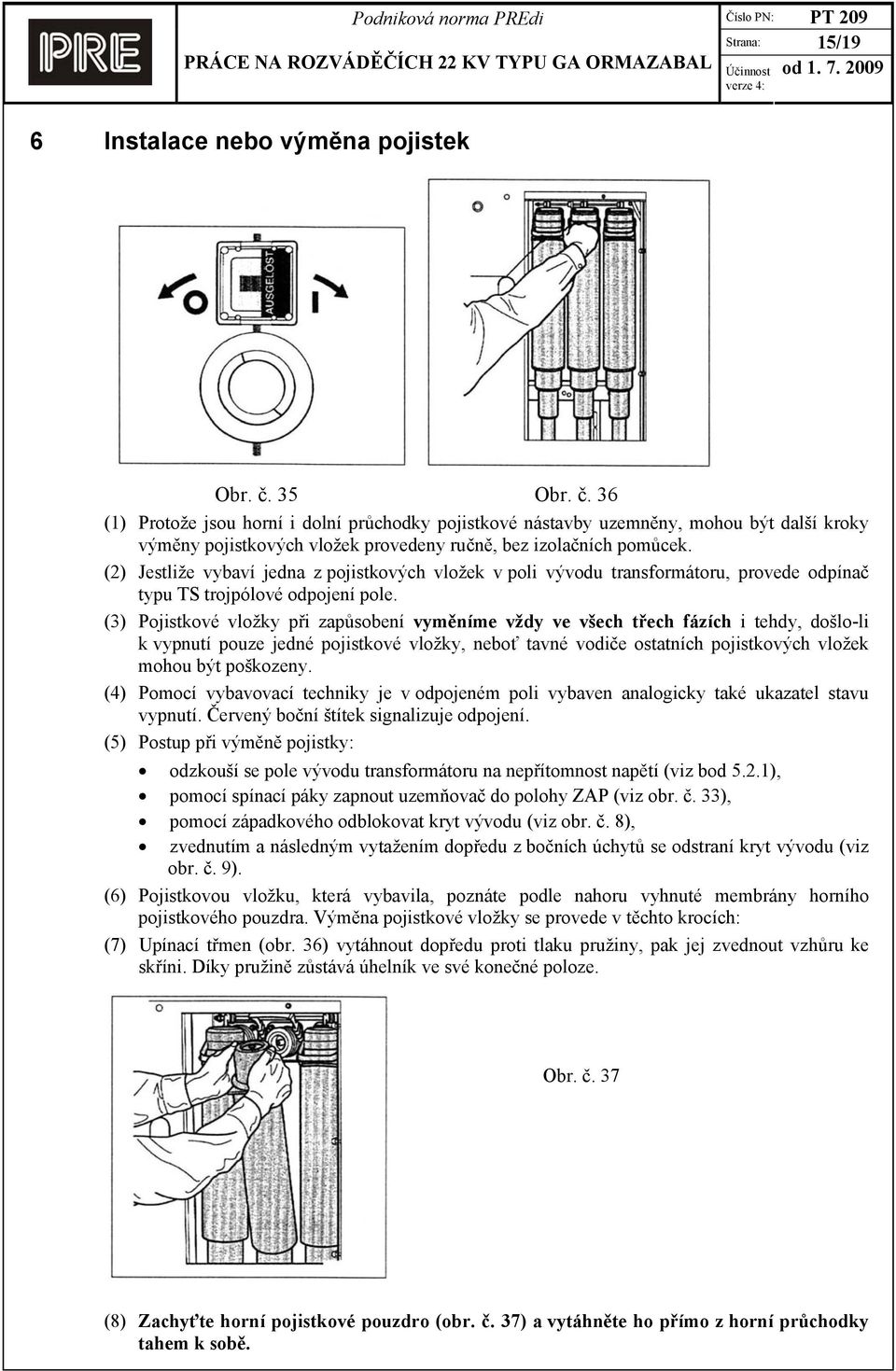

15 Strana: 15/19 6 Instalace nebo výměna pojistek Obr. č. 35 Obr. č. 36 (1) Protože jsou horní i dolní průchodky pojistkové nástavby uzemněny, mohou být další kroky výměny pojistkových vložek provedeny ručně, bez izolačních pomůcek. (2) Jestliže vybaví jedna z pojistkových vložek v poli vývodu transformátoru, provede odpínač typu TS trojpólové odpojení pole. (3) Pojistkové vložky při zapůsobení vyměníme vždy ve všech třech fázích i tehdy, došlo-li k vypnutí pouze jedné pojistkové vložky, neboť tavné vodiče ostatních pojistkových vložek mohou být poškozeny. (4) Pomocí vybavovací techniky je v odpojeném poli vybaven analogicky také ukazatel stavu vypnutí. Červený boční štítek signalizuje odpojení. (5) Postup při výměně pojistky: odzkouší se pole vývodu transformátoru na nepřítomnost napětí (viz bod 5.2.1), pomocí spínací páky zapnout uzemňovač do polohy ZAP (viz obr. č. 33), pomocí západkového odblokovat kryt vývodu (viz obr. č. 8), zvednutím a následným vytažením dopředu z bočních úchytů se odstraní kryt vývodu (viz obr. č. 9). (6) Pojistkovou vložku, která vybavila, poznáte podle nahoru vyhnuté membrány horního pojistkového pouzdra. Výměna pojistkové vložky se provede v těchto krocích: (7) Upínací třmen (obr. 36) vytáhnout dopředu proti tlaku pružiny, pak jej zvednout vzhůru ke skříni. Díky pružině zůstává úhelník ve své konečné poloze. Obr. č. 37 (8) Zachyťte horní pojistkové pouzdro (obr. č. 37) a vytáhněte ho přímo z horní průchodky tahem k sobě.

16 Strana: 16/19 Obr. č. 38 Obr. č. 39 (9) Vnější pouzdro pojistkové vložky se může pro lepší držení povytáhnout do šikmé polohy, protože kontakt v dolním pojistkovém pouzdru je uložen otočně. (10) Vytáhněte vnější pojistkové pouzdro směrem vzhůru (obr. č. 38). (11) Pouzdro odložte na čistou podložku jak ukazuje (obr. č. 39). (12) Znečištění neodstraňujte látkou s vlákny. (13) Vytáhněte vybavenou pojistkovou vložku z dolního pouzdra (obr. č. 40) a nasaďte novou pojistku VN. Pozor, pojistkové vložky v provozu mohou být horké. (14) Pojistkovou vložku je možno pro lepší uchopení vyklonit dopředu (obr. č. 40), protože kontakt v dolním pouzdru je uložen otočně. Obr. č. 40

17 Strana: 17/19 (15) Úderník pojistkové vložky VN musí směřovat vždy nahoru. Při špatném vložení je funkce vybavovacího zařízení vyřazena z provozu. Zamezte znečištění horního multikontaktu a odpovídajícího násuvného protikusu horního pojistkového pouzdra. (obr. č. 40). Povrchy příslušejících částí musí být zbaveny cizích částí! Nasune se horní pojistkové pouzdro tak, aby kontaktní víčko pojistkové vložky bylo zasunuto do kontaktu horního pouzdra. (obr. č. 41). Obr. č. 41 Kontrola: Pojistková vložka VN je správně nasazena, jestliže konec izolační trubky horního pojistkového pouzdra dolehne na dolní pouzdro (detail obr. č. 42). Nasuňte protikus multikontaktu horního pouzdra až na doraz do horní průchodky. Obr. č. 42 Pozor! Násilné nasazení může vést k poškození!

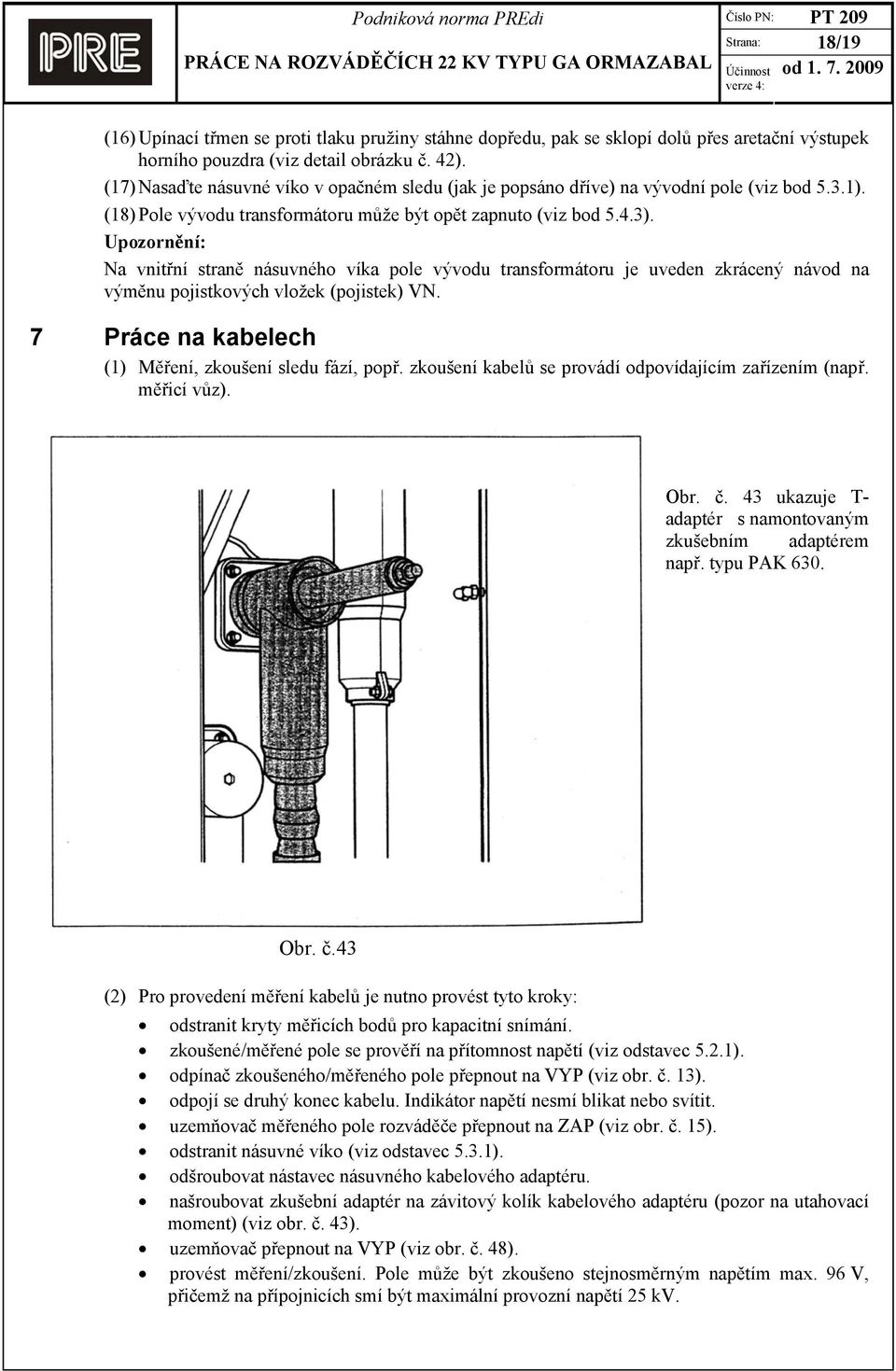

18 Strana: 18/19 (16) Upínací třmen se proti tlaku pružiny stáhne dopředu, pak se sklopí dolů přes aretační výstupek horního pouzdra (viz detail obrázku č. 42). (17) Nasaďte násuvné víko v opačném sledu (jak je popsáno dříve) na vývodní pole (viz bod 5.3.1). (18) Pole vývodu transformátoru může být opět zapnuto (viz bod 5.4.3). Upozornění: Na vnitřní straně násuvného víka pole vývodu transformátoru je uveden zkrácený návod na výměnu pojistkových vložek (pojistek) VN. 7 Práce na kabelech (1) Měření, zkoušení sledu fází, popř. zkoušení kabelů se provádí odpovídajícím zařízením (např. měřicí vůz). Obr. č. 43 ukazuje T- adaptér s namontovaným zkušebním adaptérem např. typu PAK 630. Obr. č.43 (2) Pro provedení měření kabelů je nutno provést tyto kroky: odstranit kryty měřicích bodů pro kapacitní snímání. zkoušené/měřené pole se prověří na přítomnost napětí (viz odstavec 5.2.1). odpínač zkoušeného/měřeného pole přepnout na VYP (viz obr. č. 13). odpojí se druhý konec kabelu. Indikátor napětí nesmí blikat nebo svítit. uzemňovač měřeného pole rozváděče přepnout na ZAP (viz obr. č. 15). odstranit násuvné víko (viz odstavec 5.3.1). odšroubovat nástavec násuvného kabelového adaptéru. našroubovat zkušební adaptér na závitový kolík kabelového adaptéru (pozor na utahovací moment) (viz obr. č. 43). uzemňovač přepnout na VYP (viz obr. č. 48). provést měření/zkoušení. Pole může být zkoušeno stejnosměrným napětím max. 96 V, přičemž na přípojnicích smí být maximální provozní napětí 25 kv.

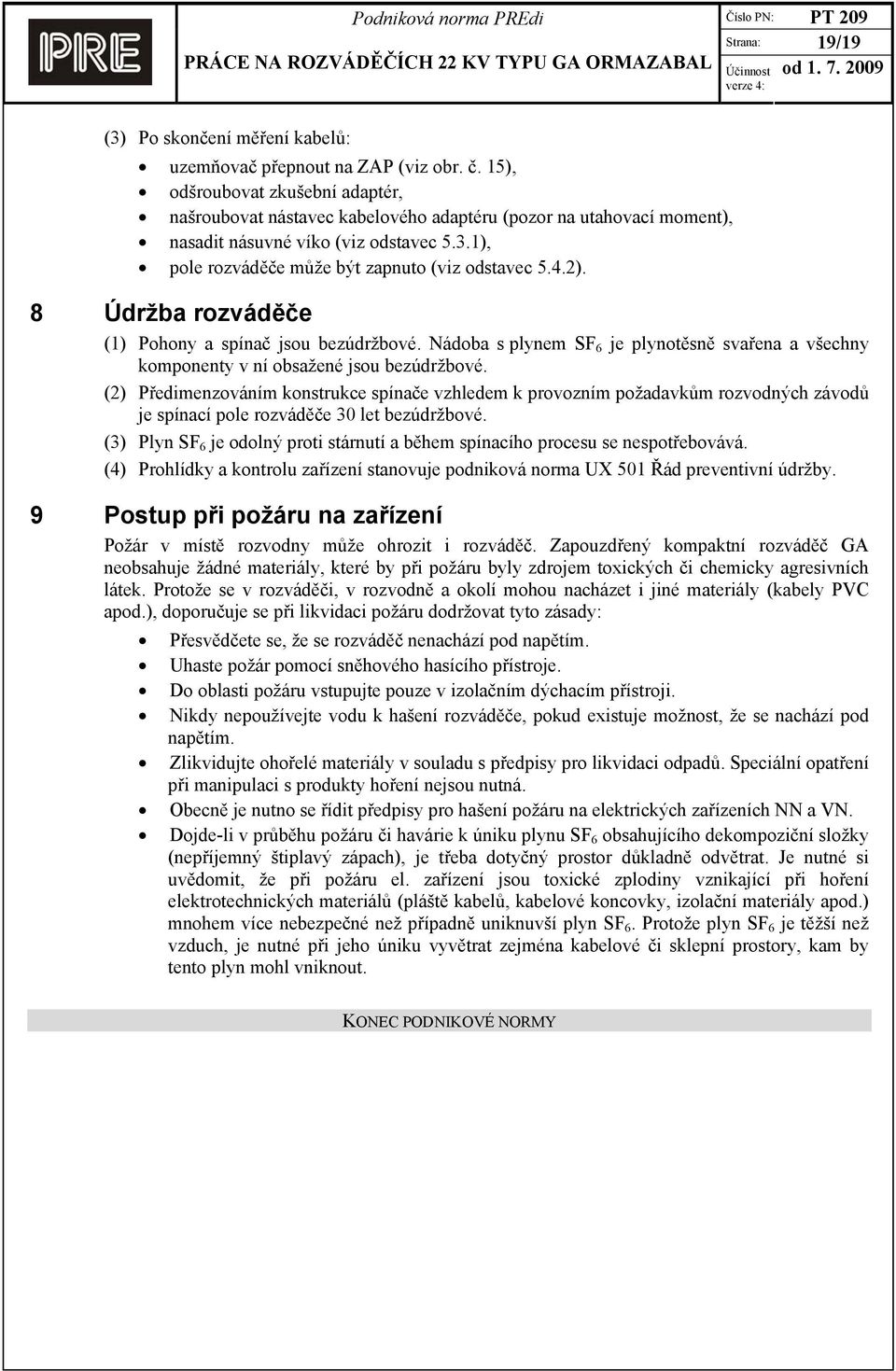

19 Strana: 19/19 (3) Po skončení měření kabelů: uzemňovač přepnout na ZAP (viz obr. č. 15), odšroubovat zkušební adaptér, našroubovat nástavec kabelového adaptéru (pozor na utahovací moment), nasadit násuvné víko (viz odstavec 5.3.1), pole rozváděče může být zapnuto (viz odstavec 5.4.2). 8 Údržba rozváděče (1) Pohony a spínač jsou bezúdržbové. Nádoba s plynem SF 6 je plynotěsně svařena a všechny komponenty v ní obsažené jsou bezúdržbové. (2) Předimenzováním konstrukce spínače vzhledem k provozním požadavkům rozvodných závodů je spínací pole rozváděče 30 let bezúdržbové. (3) Plyn SF 6 je odolný proti stárnutí a během spínacího procesu se nespotřebovává. (4) Prohlídky a kontrolu zařízení stanovuje podniková norma UX 501 Řád preventivní údržby. 9 Postup při požáru na zařízení Požár v místě rozvodny může ohrozit i rozváděč. Zapouzdřený kompaktní rozváděč GA neobsahuje žádné materiály, které by při požáru byly zdrojem toxických či chemicky agresivních látek. Protože se v rozváděči, v rozvodně a okolí mohou nacházet i jiné materiály (kabely PVC apod.), doporučuje se při likvidaci požáru dodržovat tyto zásady: Přesvědčete se, že se rozváděč nenachází pod napětím. Uhaste požár pomocí sněhového hasícího přístroje. Do oblasti požáru vstupujte pouze v izolačním dýchacím přístroji. Nikdy nepoužívejte vodu k hašení rozváděče, pokud existuje možnost, že se nachází pod napětím. Zlikvidujte ohořelé materiály v souladu s předpisy pro likvidaci odpadů. Speciální opatření při manipulaci s produkty hoření nejsou nutná. Obecně je nutno se řídit předpisy pro hašení požáru na elektrických zařízeních NN a VN. Dojde-li v průběhu požáru či havárie k úniku plynu SF 6 obsahujícího dekompoziční složky (nepříjemný štiplavý zápach), je třeba dotyčný prostor důkladně odvětrat. Je nutné si uvědomit, že při požáru el. zařízení jsou toxické zplodiny vznikající při hoření elektrotechnických materiálů (pláště kabelů, kabelové koncovky, izolační materiály apod.) mnohem více nebezpečné než případně uniknuvší plyn SF 6. Protože plyn SF 6 je těžší než vzduch, je nutné při jeho úniku vyvětrat zejména kabelové či sklepní prostory, kam by tento plyn mohl vniknout. KONEC PODNIKOVÉ NORMY
