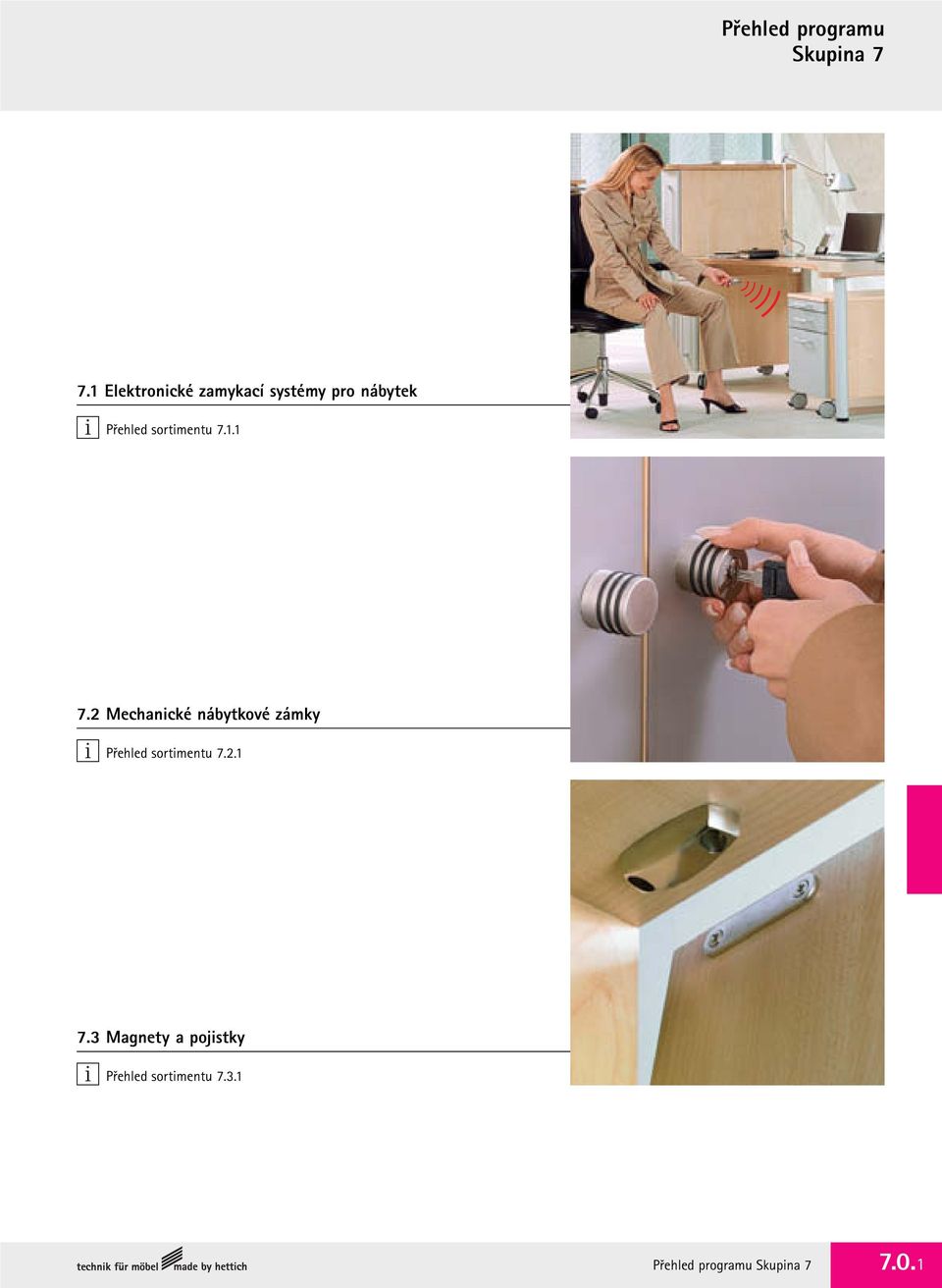

1 Přehled programu Skupina Elektronické zamykací systémy pro nábytek i Přehled sortimentu Mechanické nábytkové zámky i Přehled sortimentu Magnety a pojistky i Přehled sortimentu Přehled programu Skupina

2 7.0.2

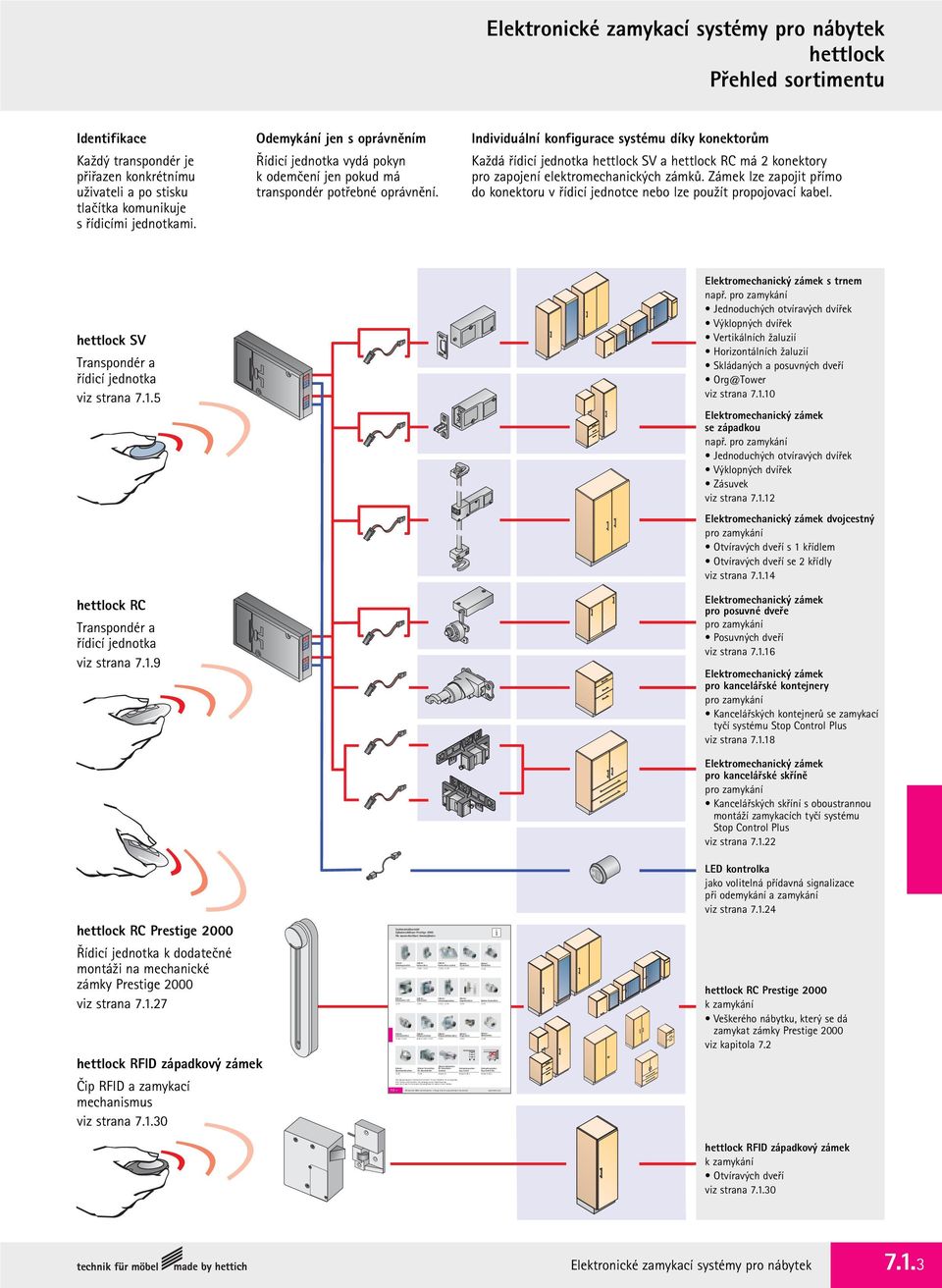

3 i Přehled sortimentu 7.1 Elektronické zamykací systémy pro nábytek hettlock SV , hettlock C hettlock C Prestige hettlock FID Elektronické zamykací systémy pro nábytek 7.1.1

4 Elektronické zamykací systémy pro nábytek hettlock Budoucnost bez klíčů Transpondér - miniaturní elektronický dálkový ovladač - nahrazuje dosud obvyklý svazek klíčů. Díky digitální technologii lze každému transpondéru přiřadit individuální přístupová oprávnění - snadno, srozumitelně a přehledně na počítači. Správce systému může permanentně přidělovat i odebírat oprávnění, systém proto splňuje nejvyšší bezpečnostní požadavky. Při ztrátě transpondéru se v softwaru jednoduše vymaže přístupové oprávnění. Zamykací plán lze kdykoli snadno přizpůsobit provozním požadavkům. Jednoduché programování nahrazuje složitou a nákladnou správu klasického systému zamykání, minimalizuje náklady na jinak obvyklé dodatečné pořizování nových nebo náhradních klíčů. Všechny součásti systému se montují dovnitř korpusu a jsou tak chráněné před neoprávněnou manipulací. Díky tomu má návrhář zcela volné ruce při výběru designu čela a úchytek. hettlock je k dostání ve 3 variantách: hettlock SV s technologií SimonsVoss Pro nejvyšší nároky na bezpečnost Integrace nábytku do systému zabezpečení budovy hettlock C s rádiovou identifikací Systém zamykání nábytku s nejvyšším komfortem Nenápadně se integruje do nábytku, zámky jsou skryté za čely Speciální řídicí jednotka umožňuje dodatečnou montáž na nábytek se zámky Prestige 2000 hettlock FID s čipovou technologií FID Pro použití s jednoduchou identifikací Elektronické zamykací systémy pro nábytek

5 Zylinder- Drehstangenschloss Zylinder- Kastenschloss AD Zylinder- Schiebetürschloss Zylinder- Kastenschloss Zylinder- Fallenschloss Zylinder- olljalousieschloss Seiten Zylinder- Kastenschloss variabel Zylinder- Schubstangenschloss Zylinder- Druckschloss Zylinder- Doppeltürschloss Zylinder- Zylinder- olljalousiefallenschloss iegelschloss Zylinder- Zylinder-Druckschloss Glasschiebetürschloss für Glasschiebetür Container Gruppe 6.1 Gruppe 6.1/6.2 Das Katalogprogramm mechanische Schlösser ist auf Frontstärke 19 mm ausgelegt. Viele Prestige 2000-Schlösser sind, abhängig von der Abnahmemenge, auch mit 22 oder 26 mm langen Zylindergehäuse für stärkere Türen lieferbar Mechanische Möbel-Schließsysteme Prestige 2000 für auswechselbare Innenzylinder Verriegelungssystem Stop Control Zylinder- Hebelschloss Zylinder-Druckschloss Zylinder-Hebelschloss für Schreibtisch- Zylinder- Glastürschloss Verriegelungssystem Stop Control Plus Gruppe 6.1/6.2 Elektronické zamykací systémy pro nábytek hettlock Přehled sortimentu Identifikace Každý transpondér je přiřazen konkrétnímu uživateli a po stisku tlačítka komunikuje s řídicími jednotkami. Odemykání jen s oprávněním Řídicí jednotka vydá pokyn k odemčení jen pokud má transpondér potřebné oprávnění. Individuální konfigurace systému díky konektorům Každá řídicí jednotka hettlock SV a hettlock C má 2 konektory pro zapojení elektromechanických zámků. Zámek lze zapojit přímo do konektoru v řídicí jednotce nebo lze použít propojovací kabel. hettlock SV Transpondér a řídicí jednotka viz strana hettlock C Transpondér a řídicí jednotka viz strana Elektromechanický zámek s trnem např. pro zamykání Jednoduchých otvíravých dvířek Výklopných dvířek Vertikálních žaluzií Horizontálních žaluzií Skládaných a posuvných dveří Org@Tower viz strana 7.1. Elektromechanický zámek se západkou např. pro zamykání Jednoduchých otvíravých dvířek Výklopných dvířek Zásuvek viz strana Elektromechanický zámek dvojcestný pro zamykání Otvíravých dveří s 1 křídlem Otvíravých dveří se 2 křídly viz strana Elektromechanický zámek pro posuvné dveře pro zamykání Posuvných dveří viz strana Elektromechanický zámek pro kancelářské kontejnery pro zamykání Kancelářských kontejnerů se zamykací tyčí systému Stop Control Plus viz strana Elektromechanický zámek pro kancelářské skříně pro zamykání Kancelářských skříní s oboustrannou montáží zamykacích tyčí systému Stop Control Plus viz strana ED kontrolka jako volitelná přídavná signalizace při odemykání a zamykání viz strana hettlock C Prestige 2000 Sortimentsübersicht Zylinderschlösser Prestige 2000 für auswechselbare Innenzylinder i Řídicí jednotka k dodatečné montáži na mechanické zámky Prestige 2000 viz strana hettlock FID západkový zámek Čip FID a zamykací mechanismus viz strana hettlock C Prestige 2000 k zamykání Veškerého nábytku, který se dá zamykat zámky Prestige 2000 viz kapitola 7.2 hettlock FID západkový zámek k zamykání Otvíravých dveří viz strana Elektronické zamykací systémy pro nábytek 7.1.3

6 Elektronické zamykací systémy pro nábytek hettlock SV powered by SimonsVoss Technické informace ve zkratce Pro správu zamykání nábytku ze kombinovat se systémem pro správu budovy Programování pomocí softwarového zamykacího plánu nebo programovacího transpondéru Bezdrátová technika, powered by SimonsVoss Dosah v nábytku: 0,4 m... spojuje bezpečnost a komfort elektronických systémů zamykání nábytku a budovy. Hettlock SV, systém zamykání pro nábytek, se dokáže harmonicky integrovat do elektronického systému zamykání celého komplexu budov. Transpondér, který odemyká dveře budovy, umí otevřít také nábytkové dveře a zásuvky. Elektronický zamykací plán určuje, co který transpondér může a smí ovládat. Zamykací plán může spravovat až nábytkových a stavebních zámků a uživatelů systému. Použitím dalších zamykacích plánů se tato čísla dají znásobit. hettlock SV nabízí neproniknutelnou bezpečnost: Transpondér, který nelze kopírovat, identifikuje svého nositele a tím vymezuje jeho oblast působnosti. V zámku jsou protokolovány poslední operace. Homologace podle CE 0682, stav leden 2008: Evropská unie (EU) a Evropské sdružení volného obchodu (EFTA) t.j. všechny státy EU a navíc Švýcarsko, Island, Norsko, itva. Dálný Východ: Singapur otevřít otevřít otevřít Vchod do budovy Evidence docházky Oprávnění pro jízdu výtahem do vymezených poschodí Systémy pro bezhotovostní zúčtování Elektronické zamykací systémy pro nábytek

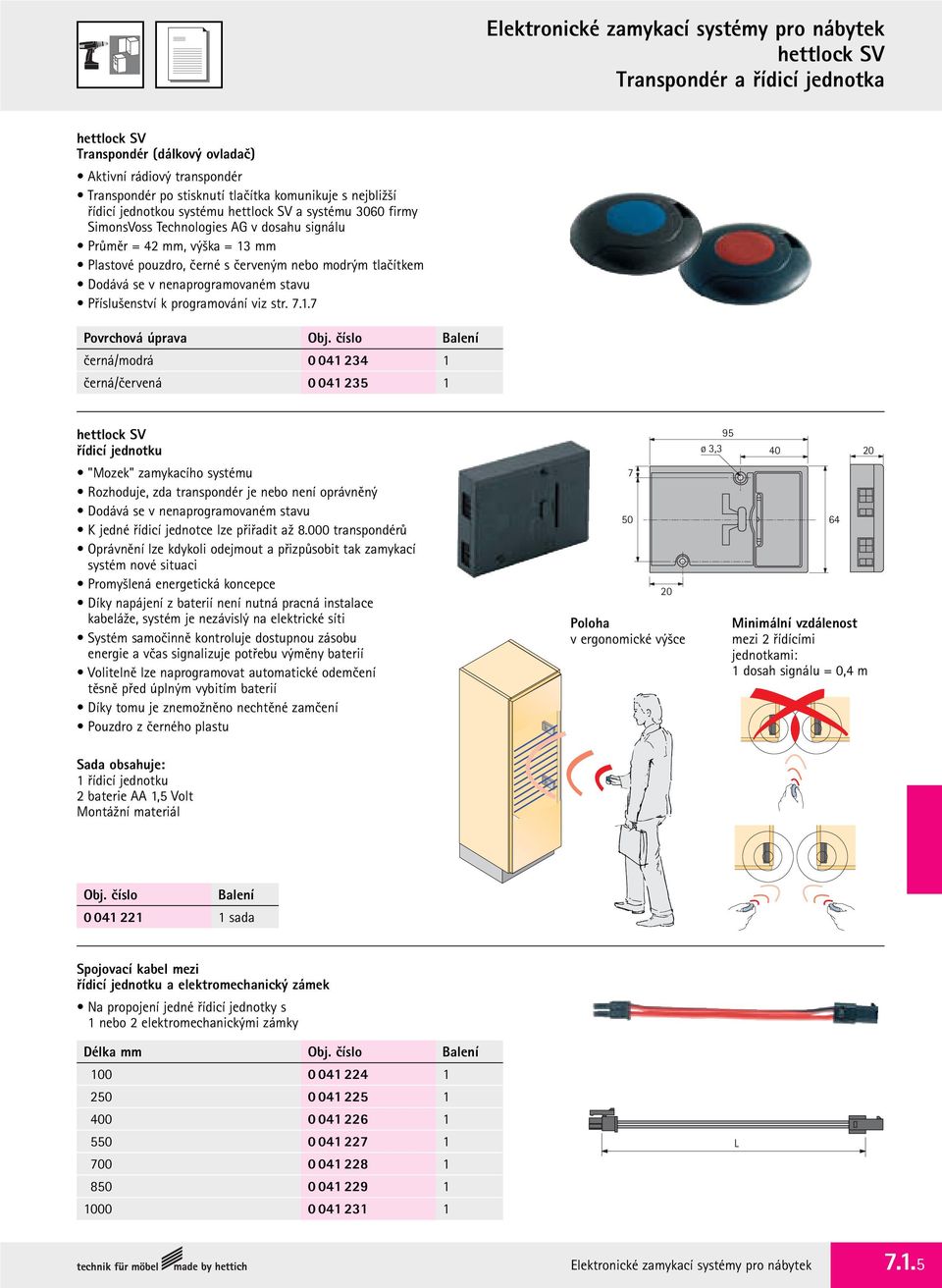

7 Elektronické zamykací systémy pro nábytek hettlock SV Transpondér a řídicí jednotka hettlock SV Transpondér (dálkový ovladač) Aktivní rádiový transpondér Transpondér po stisknutí tlačítka komunikuje s nejbližší řídicí jednotkou systému hettlock SV a systému 3060 firmy SimonsVoss Technologies AG v dosahu signálu Průměr = 42 mm, výška = 13 mm Plastové pouzdro, černé s červeným nebo modrým tlačítkem Dodává se v nenaprogramovaném stavu Příslušenství k programování viz str Povrchová úprava černá/modrá černá/červená hettlock SV řídicí jednotku "Mozek" zamykacího systému ozhoduje, zda transpondér je nebo není oprávněný Dodává se v nenaprogramovaném stavu K jedné řídicí jednotce lze přiřadit až transpondérů Oprávnění lze kdykoli odejmout a přizpůsobit tak zamykací systém nové situaci Promyšlená energetická koncepce Díky napájení z baterií není nutná pracná instalace kabeláže, systém je nezávislý na elektrické síti Systém samočinně kontroluje dostupnou zásobu energie a včas signalizuje potřebu výměny baterií Volitelně lze naprogramovat automatické odemčení těsně před úplným vybitím baterií Díky tomu je znemožněno nechtěné zamčení Pouzdro z černého plastu Sada obsahuje: 1 řídicí jednotku 2 baterie AA 1,5 Volt Montážní materiál Poloha v ergonomické výšce 95 ø 3, Minimální vzdálenost mezi 2 řídícími jednotkami: 1 dosah signálu = 0,4 m sada Spojovací kabel mezi řídicí jednotku a elektromechanický zámek Na propojení jedné řídicí jednotky s 1 nebo 2 elektromechanickými zámky Délka mm Elektronické zamykací systémy pro nábytek 7.1.5

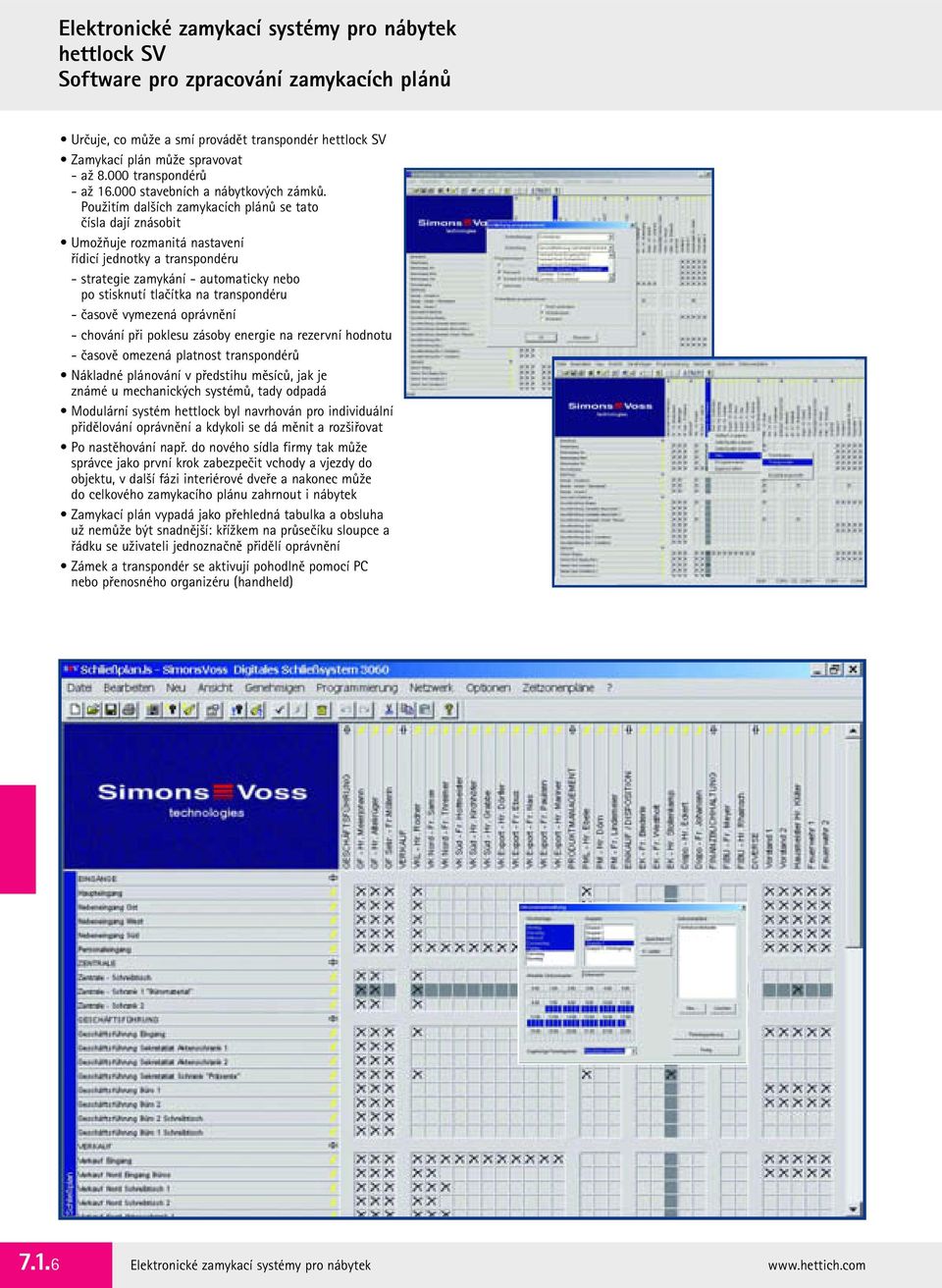

8 Elektronické zamykací systémy pro nábytek hettlock SV Software pro zpracování zamykacích plánů Určuje, co může a smí provádět transpondér hettlock SV Zamykací plán může spravovat - až transpondérů - až stavebních a nábytkových zámků. Použitím dalších zamykacích plánů se tato čísla dají znásobit Umožňuje rozmanitá nastavení řídicí jednotky a transpondéru - strategie zamykání - automaticky nebo po stisknutí tlačítka na transpondéru - časově vymezená oprávnění - chování při poklesu zásoby energie na rezervní hodnotu - časově omezená platnost transpondérů Nákladné plánování v předstihu měsíců, jak je známé u mechanických systémů, tady odpadá Modulární systém hettlock byl navrhován pro individuální přidělování oprávnění a kdykoli se dá měnit a rozšiřovat Po nastěhování např. do nového sídla firmy tak může správce jako první krok zabezpečit vchody a vjezdy do objektu, v další fázi interiérové dveře a nakonec může do celkového zamykacího plánu zahrnout i nábytek Zamykací plán vypadá jako přehledná tabulka a obsluha už nemůže být snadnější: křížkem na průsečíku sloupce a řádku se uživateli jednoznačně přidělí oprávnění Zámek a transpondér se aktivují pohodlně pomocí PC nebo přenosného organizéru (handheld) Elektronické zamykací systémy pro nábytek

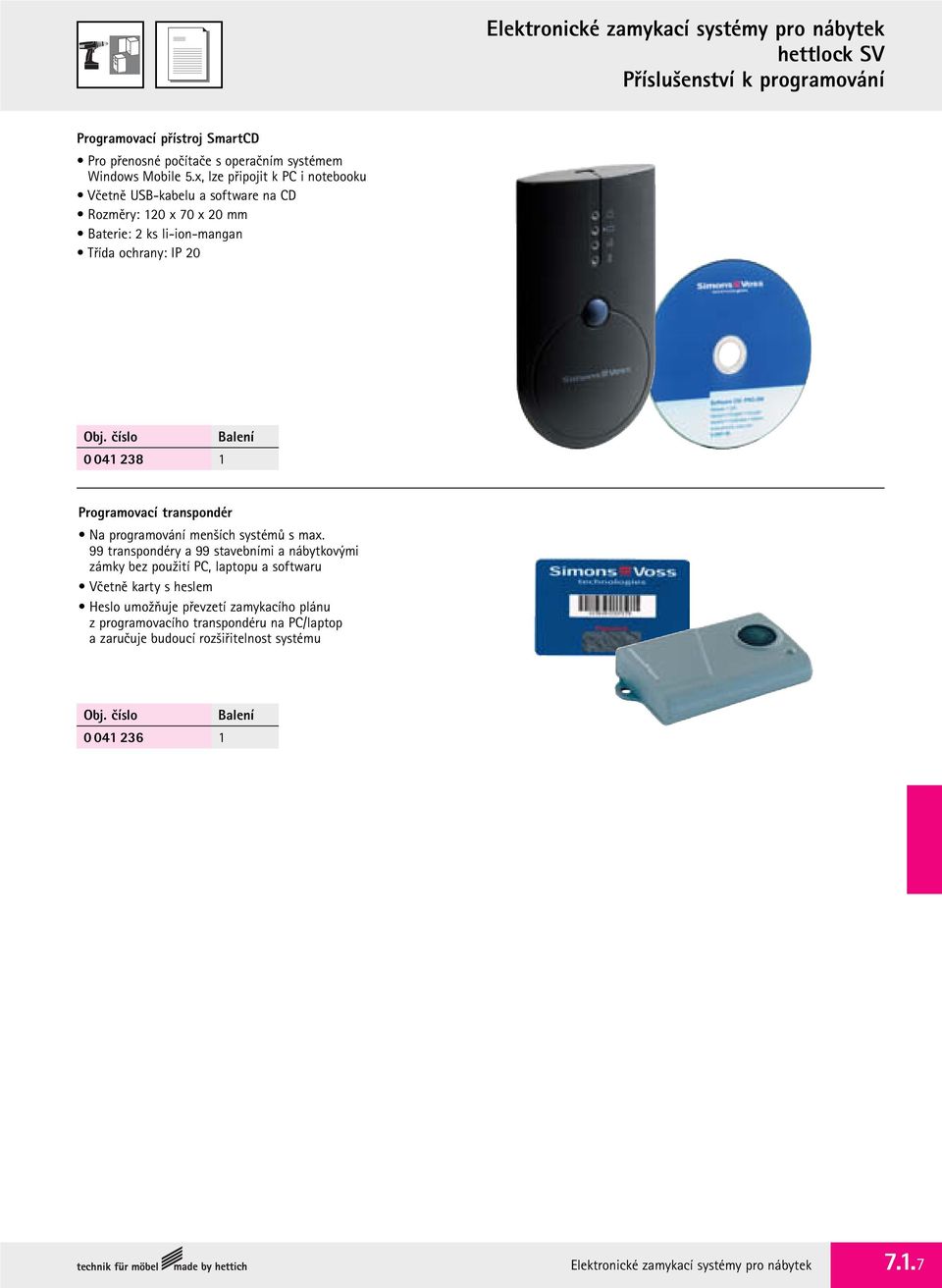

9 Elektronické zamykací systémy pro nábytek hettlock SV Příslušenství k programování Programovací přístroj SmartCD Pro přenosné počítače s operačním systémem Windows Mobile 5.x, lze připojit k PC i notebooku Včetně USB-kabelu a software na CD ozměry: 120 x 70 x 20 mm Baterie: 2 ks li-ion-mangan Třída ochrany: IP Programovací transpondér Na programování menších systémů s max. 99 transpondéry a 99 stavebními a nábytkovými zámky bez použití PC, laptopu a softwaru Včetně karty s heslem Heslo umožňuje převzetí zamykacího plánu z programovacího transpondéru na PC/laptop a zaručuje budoucí rozšiřitelnost systému Elektronické zamykací systémy pro nábytek 7.1.7

10 Elektronické zamykací systémy pro nábytek hettlock C Systém zamykání nábytku s nejvyšším komfortem Nenápadně se integruje do nábytku, zámky jsou skryté za čely Technické informace ve zkratce Pro správu zamykání nábytku Programování bez externích přístrojů Bezdrátová technika, frekvence 868,3 MHz Dosah: až 130 metrů na volném prostranství Homologace, stav leden 2008: Členské státy Evropské unie (EU) a Evropského sdružení volného obchodu (EFTA): Bosna a Hercegovina, Bulharsko, Dánsko, Německo, Estonsko, Finsko, Francie, Řecko, Irsko, Island, Itálie, otyšsko, ichtenštejnsko, itva, ucembursko, Malta, Makedonie, Holandsko, Norsko, akousko, Polsko, Portugalsko, umunsko, Švédsko, Švýcarsko, Srbsko, Slovensko, Slovinsko, Španělsko, Česká republika, Turecko, Maďarsko, Velká Británie, Bělorusko, Kypr Elektronické zamykací systémy pro nábytek

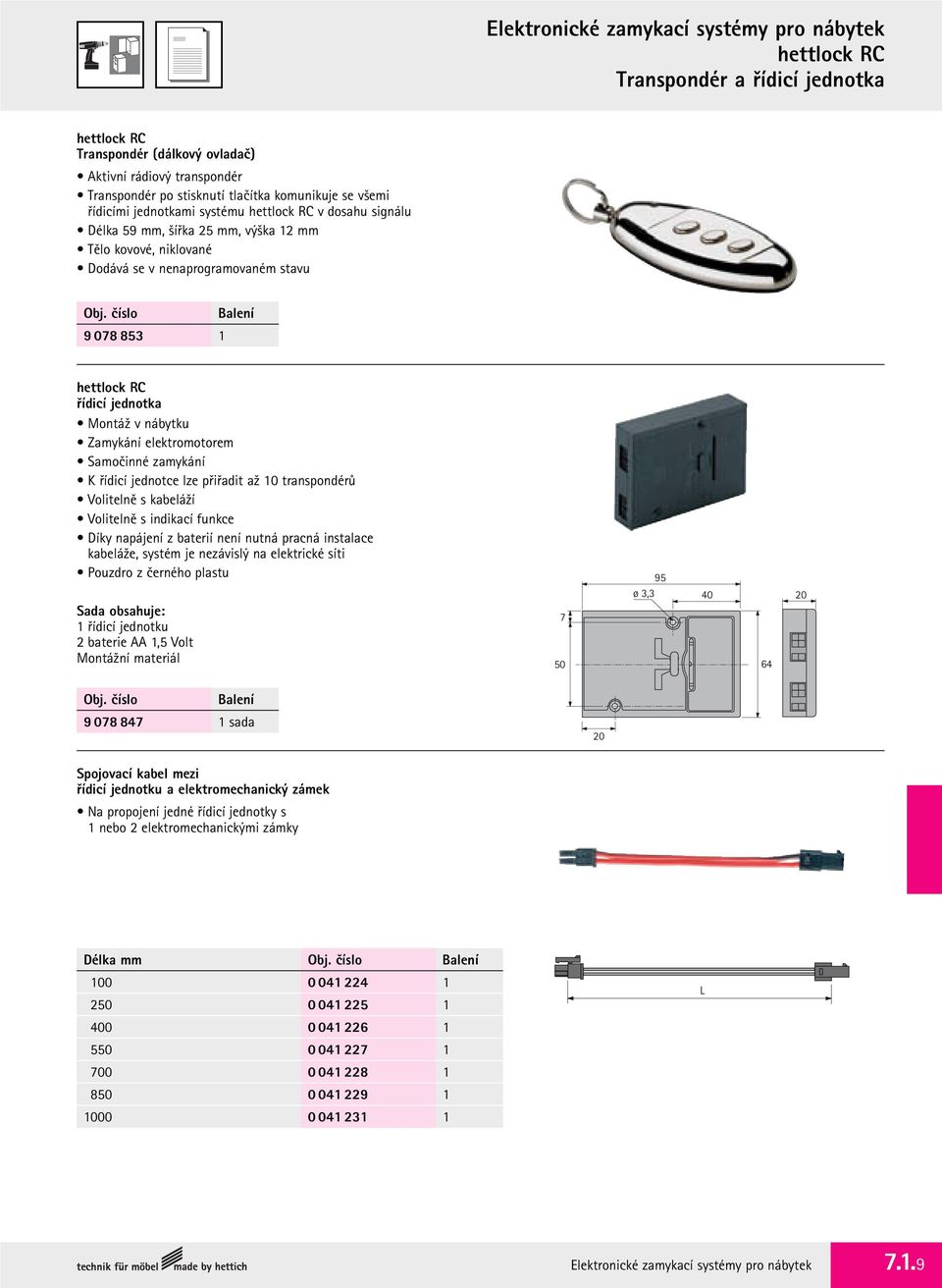

11 Elektronické zamykací systémy pro nábytek hettlock C Transpondér a řídicí jednotka hettlock C Transpondér (dálkový ovladač) Aktivní rádiový transpondér Transpondér po stisknutí tlačítka komunikuje se všemi řídicími jednotkami systému hettlock C v dosahu signálu Délka 59 mm, šířka 25 mm, výška 12 mm Tělo kovové, niklované Dodává se v nenaprogramovaném stavu hettlock C řídicí jednotka Montáž v nábytku Zamykání elektromotorem Samočinné zamykání K řídicí jednotce lze přiřadit až transpondérů Volitelně s kabeláží Volitelně s indikací funkce Díky napájení z baterií není nutná pracná instalace kabeláže, systém je nezávislý na elektrické síti Pouzdro z černého plastu Sada obsahuje: 1 řídicí jednotku 2 baterie AA 1,5 Volt Montážní materiál ø 3, sada 20 Spojovací kabel mezi řídicí jednotku a elektromechanický zámek Na propojení jedné řídicí jednotky s 1 nebo 2 elektromechanickými zámky Délka mm Elektronické zamykací systémy pro nábytek 7.1.9

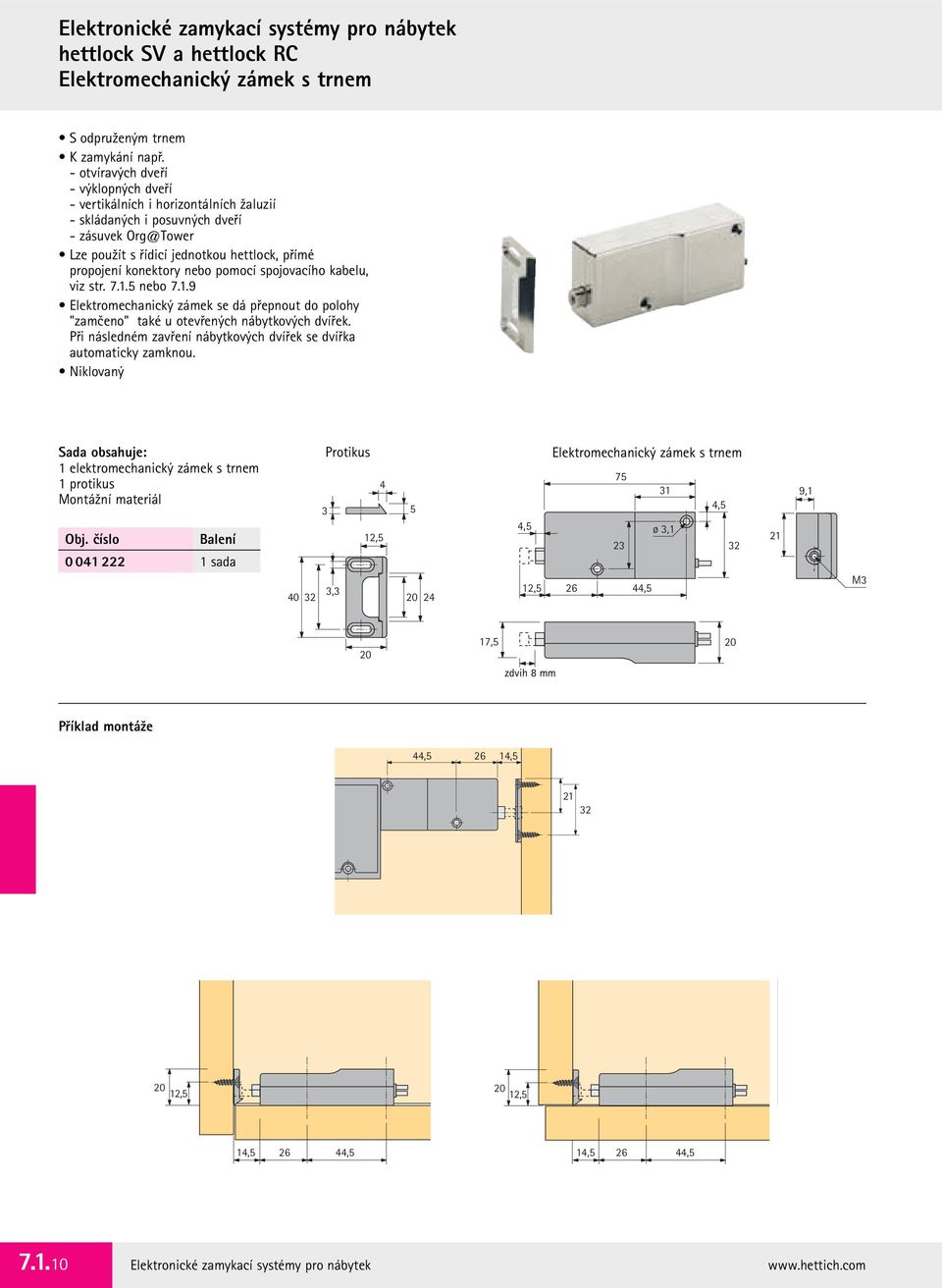

12 Elektronické zamykací systémy pro nábytek hettlock SV a hettlock C Elektromechanický zámek s trnem S odpruženým trnem K zamykání např. - otvíravých dveří - výklopných dveří - vertikálních i horizontálních žaluzií - skládaných i posuvných dveří - zásuvek Org@Tower ze použít s řídicí jednotkou hettlock, přímé propojení konektory nebo pomocí spojovacího kabelu, viz str nebo Elektromechanický zámek se dá přepnout do polohy "zamčeno" také u otevřených nábytkových dvířek. Při následném zavření nábytkových dvířek se dvířka automaticky zamknou. Niklovaný Sada obsahuje: 1 elektromechanický zámek s trnem 1 protikus Montážní materiál sada Protikus ,5 3, ,5 12,5 Elektromechanický zámek s trnem ,5 ø 3, ,5 21 9,1 M ,5 zdvih Hub 8 mm mm 20 Příklad montáže 44, , , ,5 14, ,5 14, , Elektronické zamykací systémy pro nábytek

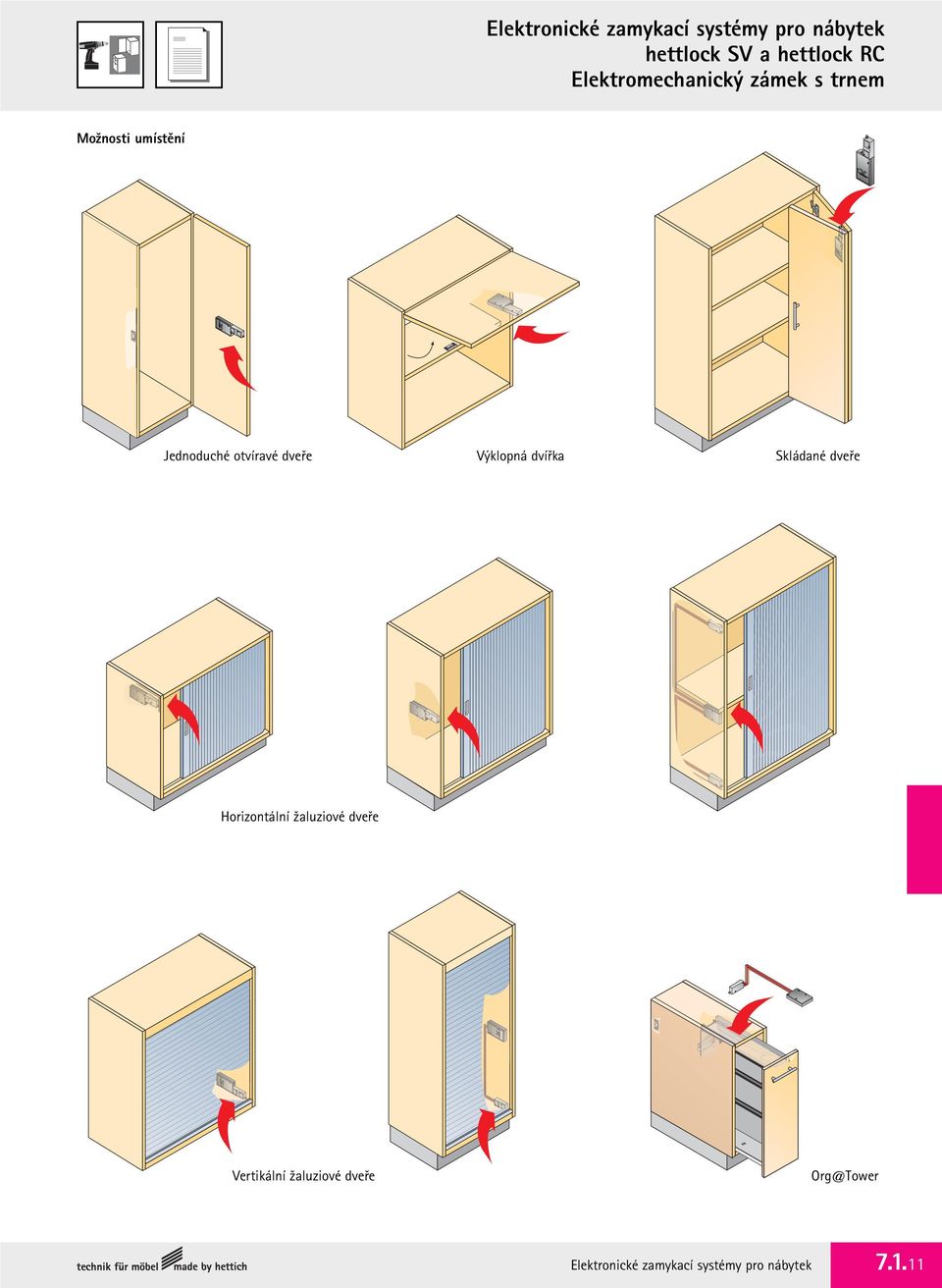

13 Elektronické zamykací systémy pro nábytek hettlock SV a hettlock C Elektromechanický zámek s trnem Možnosti umístění Jednoduché otvíravé dveře Výklopná dvířka Skládané dveře Horizontální žaluziové dveře Vertikální žaluziové dveře Org@Tower Elektronické zamykací systémy pro nábytek

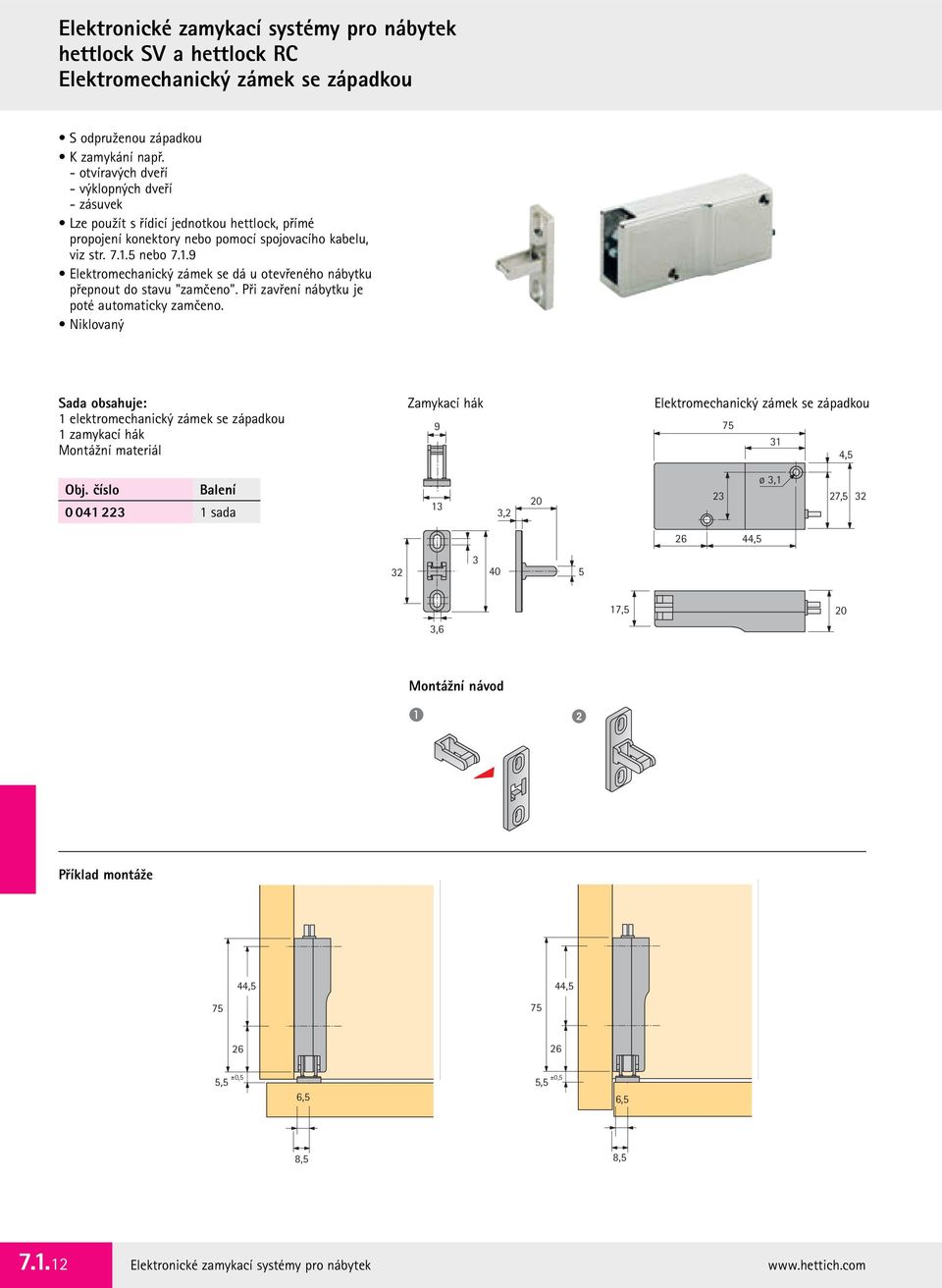

14 Elektronické zamykací systémy pro nábytek hettlock SV a hettlock C Elektromechanický zámek se západkou S odpruženou západkou K zamykání např. - otvíravých dveří - výklopných dveří - zásuvek ze použít s řídicí jednotkou hettlock, přímé propojení konektory nebo pomocí spojovacího kabelu, viz str nebo Elektromechanický zámek se dá u otevřeného nábytku přepnout do stavu "zamčeno". Při zavření nábytku je poté automaticky zamčeno. Niklovaný Sada obsahuje: 1 elektromechanický zámek se západkou 1 zamykací hák Montážní materiál Zamykací hák 9 Elektromechanický zámek se západkou , sada 13 3, ø 3,1 27, , ,6 17,5 20 Montážní návod Příklad montáže 44,5 44, ,5 ±0,5 6,5 5,5 ±0,5 6,5 8,5 8, Elektronické zamykací systémy pro nábytek

15 Elektronické zamykací systémy pro nábytek hettlock SV a hettlock C Elektromechanický zámek se západkou Příklad montáže 5,5 ± 0,5 5,5 ± 0, Možnosti umístění Jednoduché otvíravé dveře Výklopná dvířka Zásuvka Elektronické zamykací systémy pro nábytek

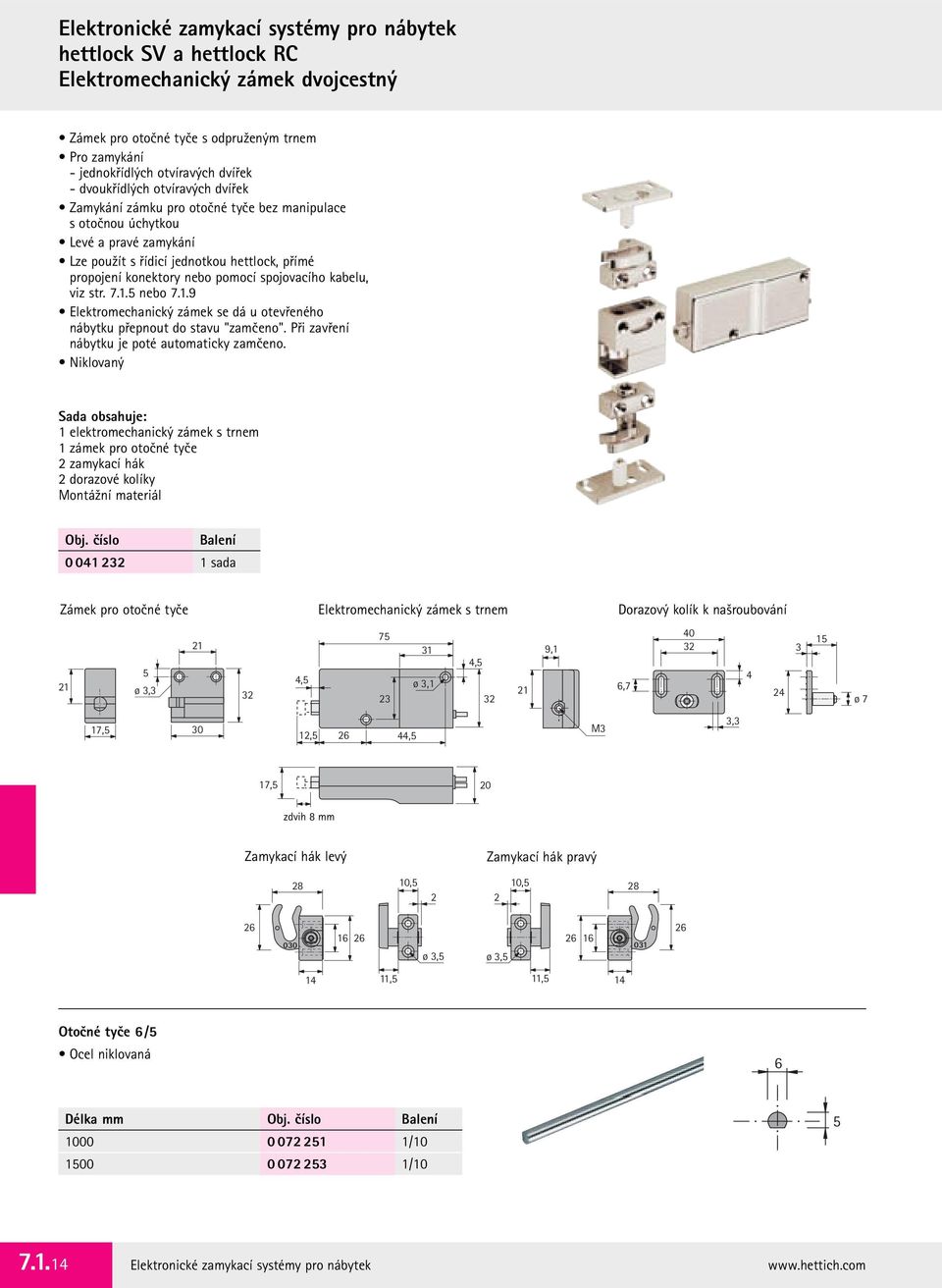

16 Elektronické zamykací systémy pro nábytek hettlock SV a hettlock C Elektromechanický zámek dvojcestný Zámek pro otočné tyče s odpruženým trnem Pro zamykání - jednokřídlých otvíravých dvířek - dvoukřídlých otvíravých dvířek Zamykání zámku pro otočné tyče bez manipulace s otočnou úchytkou evé a pravé zamykání ze použít s řídicí jednotkou hettlock, přímé propojení konektory nebo pomocí spojovacího kabelu, viz str nebo Elektromechanický zámek se dá u otevřeného nábytku přepnout do stavu "zamčeno". Při zavření nábytku je poté automaticky zamčeno. Niklovaný Sada obsahuje: 1 elektromechanický zámek s trnem 1 zámek pro otočné tyče 2 zamykací hák 2 dorazové kolíky Montážní materiál sada Zámek pro otočné tyče Elektromechanický zámek s trnem Dorazový kolík k našroubování 21 5 ø 3,3 21 4, ø 3,1 4,5 21 9,1 6, ø 7 17, , ,5 M3 3,3 17,5 20 zdvih Hub 88 mm Zamykací hák levý Zamykací hák pravý 28,5 2 2, ø 3,5 ø 3, ,5 11,5 14 Otočné tyče 6/5 Ocel niklovaná 6 Délka mm / / Elektronické zamykací systémy pro nábytek

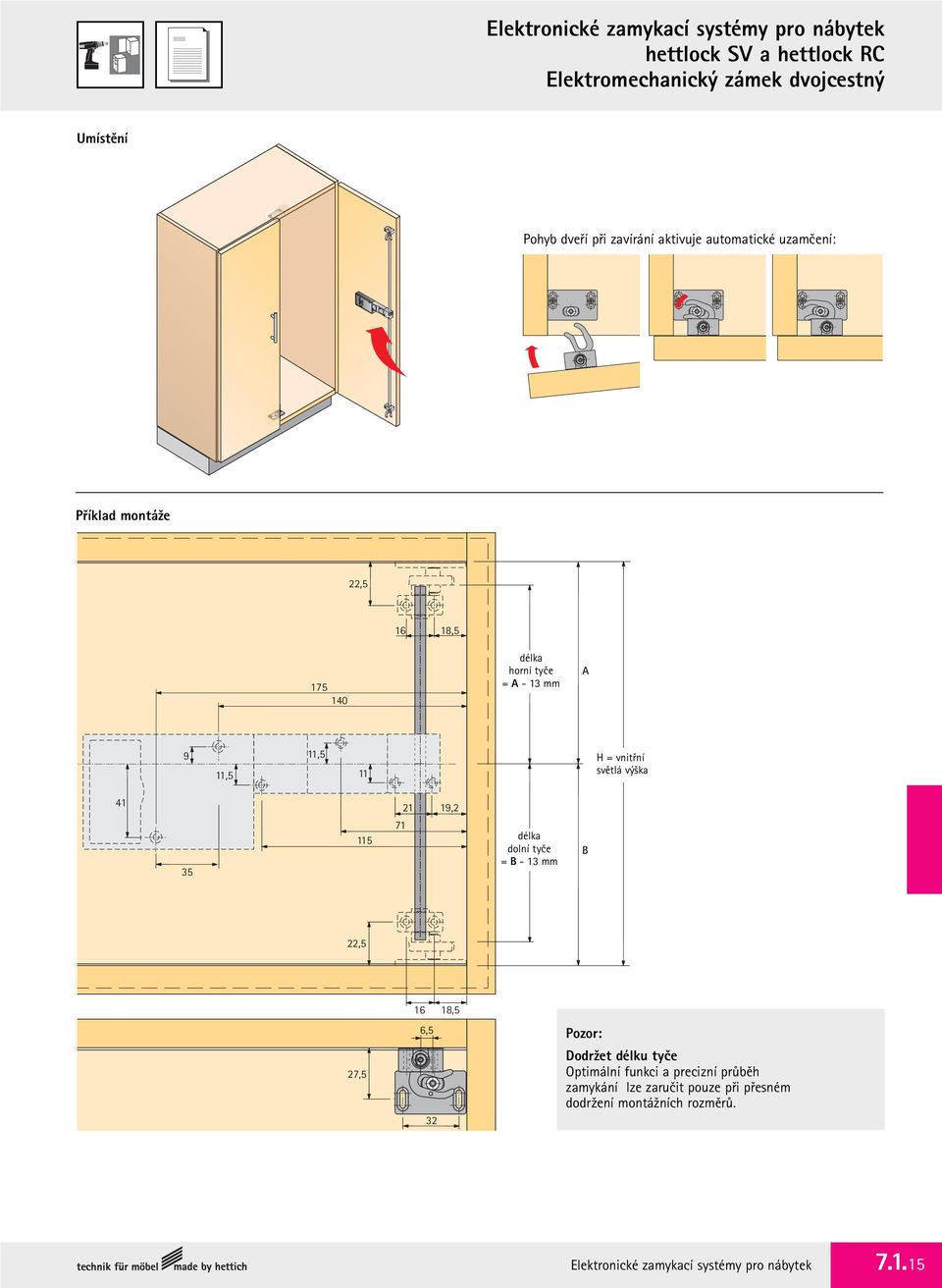

17 Elektronické zamykací systémy pro nábytek hettlock SV a hettlock C Elektromechanický zámek dvojcestný Umístění Pohyb dveří při zavírání aktivuje automatické uzamčení: Příklad montáže 22, , délka horní tyče = A - 13 mm A 9 11,5 11,5 11 H = vnitřní světlá výška ,2 délka dolní tyče = B - 13 mm B 22, ,5 6,5 Pozor: 27,5 Dodržet délku tyče Optimální funkci a precizní průběh zamykání lze zaručit pouze při přesném dodržení montážních rozměrů. Elektronické zamykací systémy pro nábytek

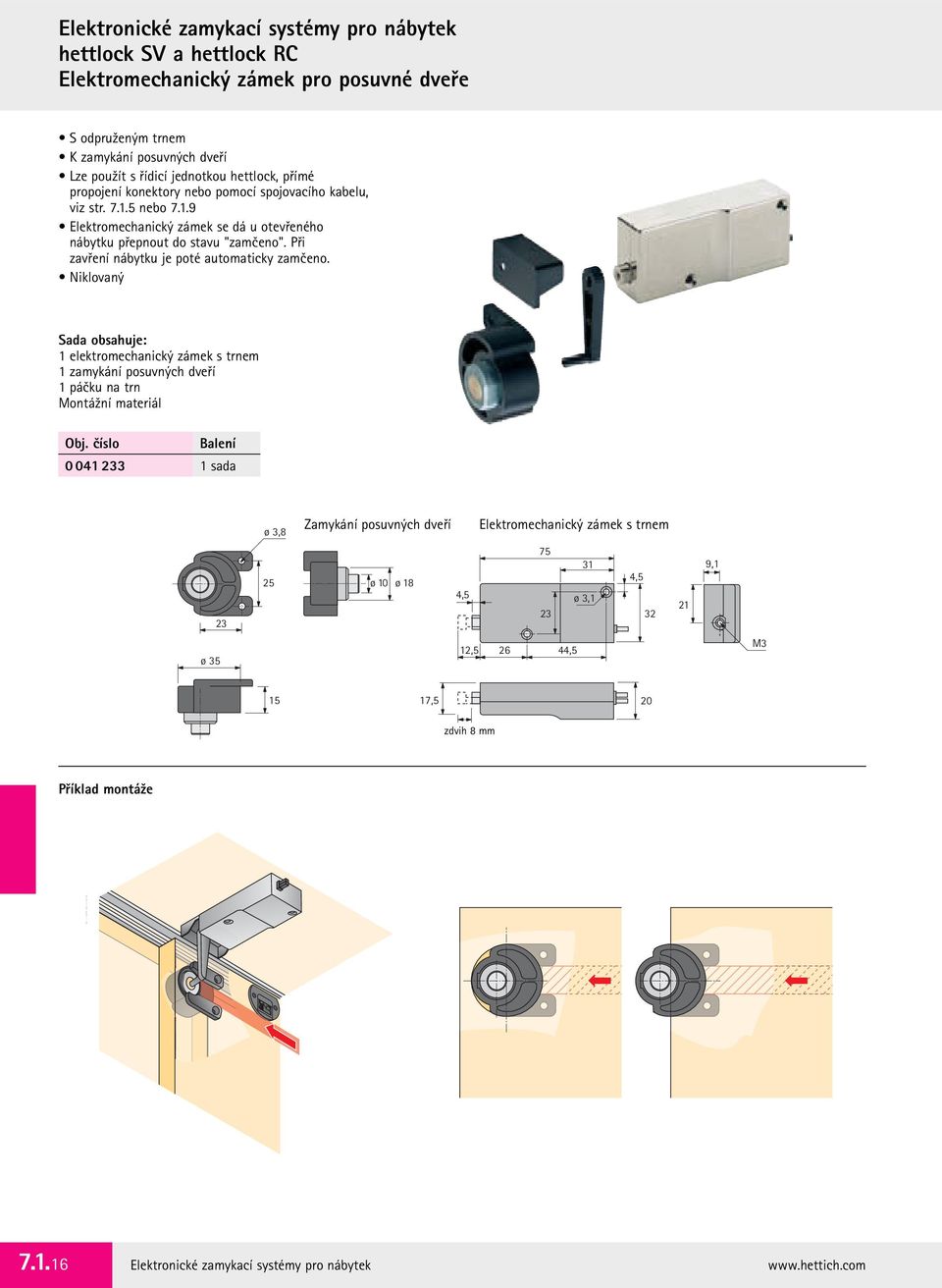

18 Elektronické zamykací systémy pro nábytek hettlock SV a hettlock C Elektromechanický zámek pro posuvné dveře S odpruženým trnem K zamykání posuvných dveří ze použít s řídicí jednotkou hettlock, přímé propojení konektory nebo pomocí spojovacího kabelu, viz str nebo Elektromechanický zámek se dá u otevřeného nábytku přepnout do stavu "zamčeno". Při zavření nábytku je poté automaticky zamčeno. Niklovaný Sada obsahuje: 1 elektromechanický zámek s trnem 1 zamykání posuvných dveří 1 páčku na trn Montážní materiál sada ø 3,8 Zamykání posuvných dveří Elektromechanický zámek s trnem ø ø 18 4, ø 3,1 4,5 21 9,1 ø 35 12, ,5 M ,5 20 zdvih Hub 88 mm mm Příklad montáže Elektronické zamykací systémy pro nábytek

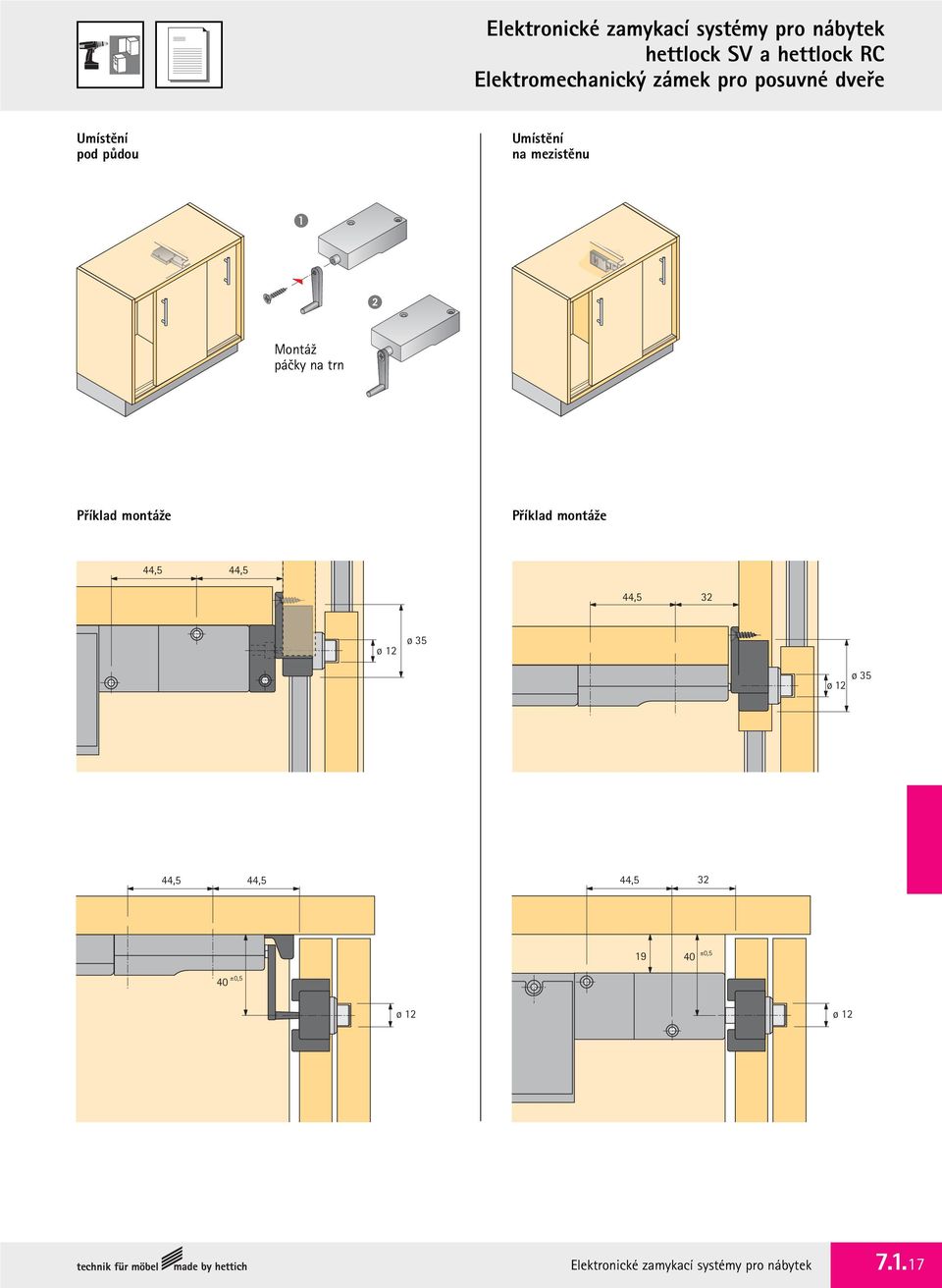

19 Elektronické zamykací systémy pro nábytek hettlock SV a hettlock C Elektromechanický zámek pro posuvné dveře Umístění pod půdou Umístění na mezistěnu Montáž páčky na trn Příklad montáže Příklad montáže 44,5 44,5 44,5 ø 12 ø 35 ø 12 ø 35 44,5 44,5 44, ±0,5 ±0,5 40 ø 12 ø 12 Elektronické zamykací systémy pro nábytek

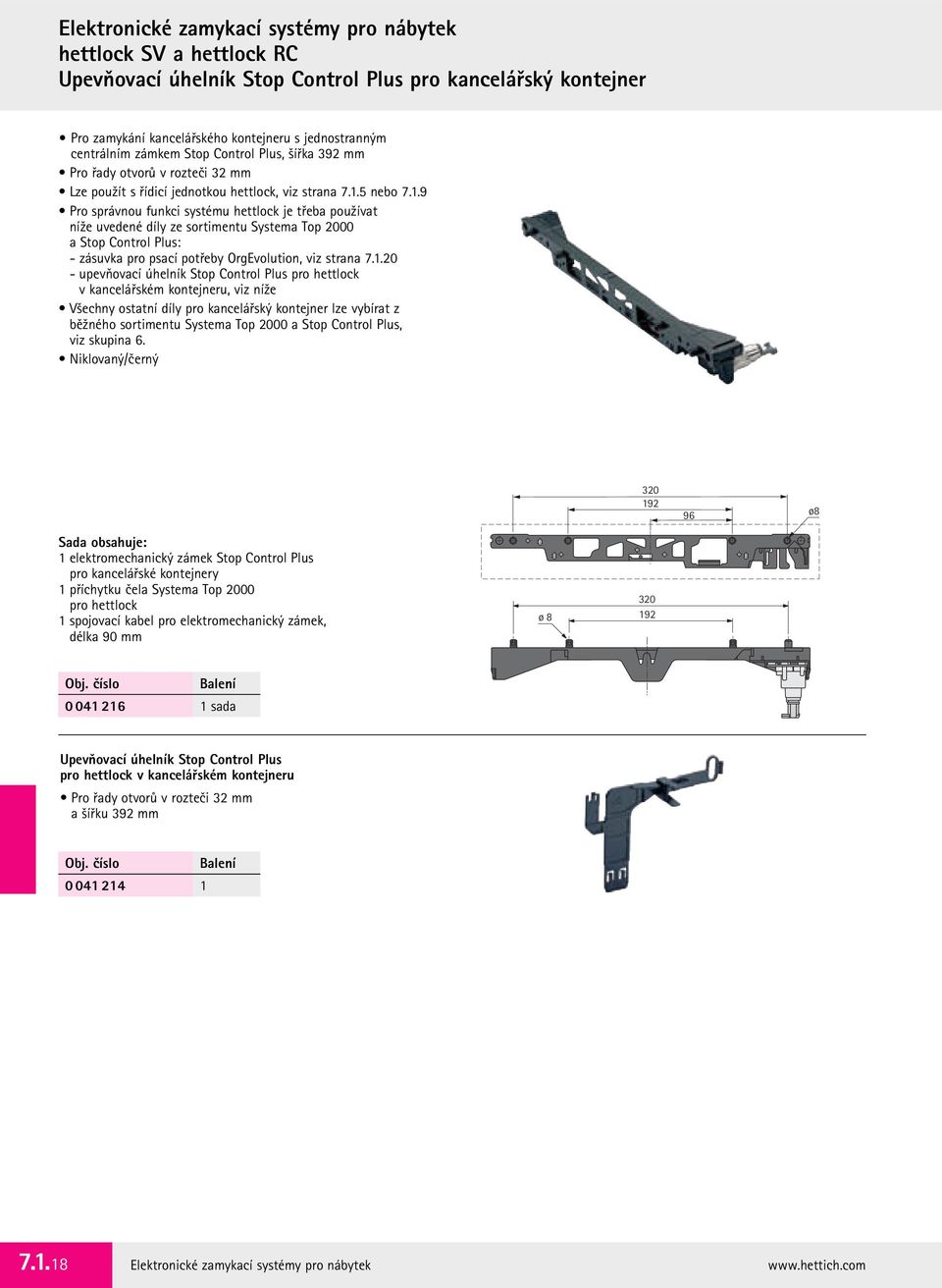

20 Elektronické zamykací systémy pro nábytek hettlock SV a hettlock C Upevňovací úhelník Stop Control Plus pro kancelářský kontejner Pro zamykání kancelářského kontejneru s jednostranným centrálním zámkem Stop Control Plus, šířka 392 mm Pro řady otvorů v rozteči mm ze použít s řídicí jednotkou hettlock, viz strana nebo Pro správnou funkci systému hettlock je třeba používat níže uvedené díly ze sortimentu Systema Top 2000 a Stop Control Plus: - zásuvka pro psací potřeby OrgEvolution, viz strana upevňovací úhelník Stop Control Plus pro hettlock v kancelářském kontejneru, viz níže Všechny ostatní díly pro kancelářský kontejner lze vybírat z běžného sortimentu Systema Top 2000 a Stop Control Plus, viz skupina 6. Niklovaný/černý ø8 Sada obsahuje: 1 elektromechanický zámek Stop Control Plus pro kancelářské kontejnery 1 příchytku čela Systema Top 2000 pro hettlock 1 spojovací kabel pro elektromechanický zámek, délka 90 mm ø sada Upevňovací úhelník Stop Control Plus pro hettlock v kancelářském kontejneru Pro řady otvorů v rozteči mm a šířku 392 mm Elektronické zamykací systémy pro nábytek

21 Elektronické zamykací systémy pro nábytek hettlock SV a hettlock C Upevňovací úhelník Stop Control Plus pro kancelářský kontejner Umístění Montáž příchytky čela + řídicí jednotky Montáž upevňovacího úhelníku Elektronické zamykací systémy pro nábytek

22 Zásuvka na psací potřeby OrgEvolution pro kancelářský kontejner Systema Top 2000 Systema Top 2000 Zásuvky na psací potřeby OrgEvolution 27 Pro skrytou montáž výsuvů Individuální flexibilní členění pomocí přepážek, příček a vložek Plast černý nebo aluminium finiš Upevňovací úhelník viz strana Povrchová úprava černá aluminium finiš Montáž Demontáž Quadro 12 pro zásuvku na psací potřeby OrgEvolution Částečný výsuv s rychlomontáží čela a funkčním dovíráním Nosnost 12 kg Ocel pozinkovaná sada se Silent System bez Silent System Quadro 12 s tlumením Silent System pro zásuvku na psací potřeby OrgEvolution sada 64 27,5 25,5 13, ,5 13,6 64 EB = Montáž Demontáž Elektronické zamykací systémy pro nábytek

23 Prvky pro členění zásuvky na psací potřeby OrgEvolution pro kontejner Systema Top 2000 Příčka Pro zásuvku na psací potřeby OrgEvolution Transparentní plast Přepážka Pro zásuvku na psací potřeby OrgEvolution Transparentní plast Vložky Pro zásuvku na psací potřeby OrgEvolution Transparentní plast ze použít také s Org@Tower a Org@Wall Délka x šířka mm 118 x x Příklady členění Zásuvky na psací potřeby DIN A8 DIN A8 DIN A4 DIN A5 DIN A7 DIN A7 CD DIN A5 CD DIN A4 CD DIN A7 DIN A6 DIN A7 DIN A8 Elektronické zamykací systémy pro nábytek

24 Elektronické zamykací systémy pro nábytek hettlock SV a hettlock C Upevňovací úhelník Stop Control Plus pro kancelářskou skříň Pro zamykání kancelářských skříní s oboustranným centrálním zámkem Stop Control Plus Pro rozteč otvorů mm ze použít s řídicí jednotkou hettlock, zapojení pomocí spojovacího kabelu, viz strana nebo Všechny ostatní díly pro kancelářské skříně lze vybírat z běžného sortimentu Systema Top 2000 a Stop Control Plus, viz skupina 6 Sada obsahuje: 2 elektromechanické zámky s trnem 2 zamykací jazýčky levé a pravé 2 upevňovací úhelníky pro oboustranný zamykací systém Stop Control Plus pro kancelářské skříně, levé a pravé sada Příklad montáže 19 min HE Elektronické zamykací systémy pro nábytek

25 Elektronické zamykací systémy pro nábytek hettlock SV a hettlock C Upevňovací úhelník Stop Control Plus pro kancelářskou skříň Umístění Montážní návod Elektronické zamykací systémy pro nábytek

26 Elektronické zamykací systémy pro nábytek hettlock SV a hettlock C ED kontrolka ED kontrolka Jako volitelný přídavný signál během procesu odemykání nebo zamykání: - zelená ED = systém odemyká - červená ED = systém zamyká K zapuštění do čela nebo boku korpusu, průměr vrtání 15,5 mm ze použít s řídicí jednotkou hettlock, viz strana nebo Zapojit pomocí spojovacího kabelu pro ED-kontrolku, viz níže Niklovaný 18, ø 14 ø 15,5 Spojovací kabel mezi řídicí jednotku a ED-kontrolku K propojení řídící jednotky s ED-kontrolkou Délka mm Příklad montáže Elektronické zamykací systémy pro nábytek

27 Elektronické zamykací systémy pro nábytek hettlock SV a hettlock C Kabelový kanál Kabelový kanál Pro instalaci spojovacích kabelů - mezi řídicí jednotkou a elektromechanickým zámkem - mezi řídicí jednotkou a ED-kontrolkou 00 mm, lze zkrátit, samolepící, světle šedý Spojovací sada pro kabelový kanál Pro vnitřní kouty a vnější rohy, úhlové přechody a prodloužení kanálu Snadno se "nacvakne" na kabelový kanál, světle šedá Sada obsahuje: 2 vnitřní kouty 90 2 přímé spojky pro kabelový kanál 2 oblouky 90 2 vnější rohy sada Elektronické zamykací systémy pro nábytek

28 Elektronická řídicí jednotka pro mechanické zámky hettlock C Prestige 2000 Řídicí jednotka k dodatečné montáži na mechanické zámky Prestige 2000 ze použít např. s - trojcestným zámkem se čtyřhranným jádrem - západkovým zámkem se čtyřhranným jádrem - cylindrickým zámkem trojcestný - cylindrickým zámkem skříňový - západkovým zámkem - zásuvkovým pákovým zámkem Transpondér k ovládání - mechanických zámků - elektronických zámků hettlock (s odpovídající řídicí jednotkou) Elektronické zamykací systémy pro nábytek

29 Elektronická řídicí jednotka pro mechanické zámky hettlock C Prestige 2000 K řídicí jednotce lze přiřadit až transpondérů Snadné programování ze použít se všemi zámky Prestige cylindrickými i se čtyřhranným jádrem Povrchová úprava aluminium finiš Sada obsahuje: 1 řídicí jednotku 1 adaptér pro cylindrické zámky 1 adaptér pro zámky se čtyřhranným jádrem 1 objímku pro čtyřhranný adaptér 2 baterie 1,5 V, typ AAA Montážní materiál Směr zamykání pravý sada levý sada Homologace, stav leden 2008: Členské státy Evropské unie (EU) a Evropského sdružení volného obchodu (EFTA): Bosna a Hercegovina, Bulharsko, Dánsko, Německo, Estonsko, Finsko, Francie, Řecko, Irsko, Island, Itálie, otyšsko, ichtenštejnsko, itva, ucembursko, Malta, Makedonie, Holandsko, Norsko, akousko, Polsko, Portugalsko, umunsko, Švédsko, Švýcarsko, Srbsko, Slovensko, Slovinsko, Španělsko, Česká republika, Turecko, Maďarsko, Velká Británie, Bělorusko, Kypr. Řídicí jednotka ø26 27,5 Adaptér pro zámky se čtyřhranným jádrem 18 ø23,6 ø ,5 28, hettlock C Transpondér (dálkový ovladač) Aktivní rádiový transpondér Transpondér po stisknutí tlačítka komunikuje s řídicími jednotkami systému hettlock C Délka 59 mm, šířka 25 mm, výška 12 mm Tělo kovové, niklované Dodává se v nenaprogramovaném stavu Elektronické zamykací systémy pro nábytek

30 Elektronická řídicí jednotka pro mechanické zámky hettlock C Prestige 2000 Montáž s trojcestným zámkem Vrtání otvor pro cylindr Montážní návod Zámek se čtyřhranným jádrem Cylindrický zámek vystředění hettlock C Prestige 2000 max. 22 mm mm Elektronické zamykací systémy pro nábytek

31 Elektronická řídicí jednotka pro mechanické zámky hettlock C Prestige 2000 Montážní návod Vyjmout cylindrickou vložku Zasunout adaptér Zavřít Otevřít řídicí jednotku a odejmout kryt Polohy otvírání Pravá řídicí jednotka evá řídicí jednotka Přišroubovat AAA AAA Vložit baterie Nasadit kryt. Hotovo! Elektronické zamykací systémy pro nábytek

32 Elektronický západkový zámek hettlock FID hettlock FID Elektronický západkový zámek Čtecí a řídicí jednotka s integrovaným zamykacím mechanismem Pro otvíravé nábytkové dveře V kombinaci se závěsy Push-To-Open lze používat jako otvírací mechanismus K jedné řídicí jednotce lze přiřadit až 50 transpondérů Čipová technologie FID Jednoduché programování pomocí programovací karty Sada obsahuje: 1 čtecí a řídicí jednotku s integrovaným zamykacím mechanismem 1 adaptér 1 transpondér hettlock FID 1 programovací kartu ,5 ø4 9 18, sada hettlock FID Náhradní transpondér Pasivní transpondér s technologií FID Identifikuje se v dosahu čtecí jednotky Plast černý a šedý Dodává se v nenaprogramovaném stavu /5 Montáž pro vložené dveře Montáž pro naložené dveře A = X + mezera mezera tloušťka dveří + 15,5 vrtání = A-21 A = X + naložení naložení 15,5 vrtání = A tloušťka dveří mezera 52 + naložení Elektronické zamykací systémy pro nábytek

33 i Přehled sortimentu a technické porovnání 7.2 Mechanické nábytkové zámky Exquisit Z19 Prestige 2000 Z23/Z25 S jednoduchým zamykáním Strana č Systém Pro vyšší nároky na Stanovuje standardy kvality, Bezpečí domova bezpečnost a komfort zamykání logistiky a rozmanitosti Technika zamykání Kolíková cylindrická vložka Výměnná cylindrická vložka Jednoduché klíče Z19, ø 18 mm Z23, ø 18 mm nebo Z25, ø16,5 mm Skupina zamykání Skupina zamykání 000/ různých kombinací skladem Až 3000 různých kombinací na vyžádání Zamykací plány pro max. 960 kombinací S hlavním klíčem Skupina zamykání různých kombinací skladem, lze cíleně vybírat Zamykací plány pro max. 00 kombinací S generálním hlavním klíčem a hlavním klíčem (2 skupiny kombinací) S jednoduchým zamykáním Každý klíč zamyká každý zámek Hlavní oblasti použití Ideální pro velké objekty ozmanité varianty zámků Chrání nábytek a oblasti se zvýšenými požadavky na bezpečnost pro všechna standardní a nesčetná zvláštní řešení v kancelářích, hotelích, klinikách, obchodech a obytných interiérech... bytě i v zaměstnání před přímým přístupem Příslušenství pro mechanické nábytkové zámky strany Mechanické nábytkové zámky 7.2.1

34 Technika Mechanické nábytkové zámky Typy klíčů Jednoduché klíče Nejjednodušší klíče Vždy stejný klíč Nenabízí vysokou bezpečnost Tvar a povrchová úprava pohlednější než u klíčů pro cylindrické zámky Chrání nábytek v bytě před přímým přístupem Cylindrické klíče Nákladnější klíče Shodné nebo různé kombinace V závislosti na pracnosti výroby lze dosáhnout běžné až vysoké bezpečnosti Celá řada kombinací nabízí možnost sestavení zamykacího plánu Pro projekty s požadavkem na rozličná oprávnění Konstrukce cylindrické vložky Kolíková cylindrická vložka Celá řada kolíků zapadá do otvorů různé hloubky v klíči Vysoká rozmanitost frézování a kombinací Frézované důlky se obtížněji kopírují, proto je bezpečnější Obzvláště hladký chod klíče v cylindrické vložce Plátková cylindrická vložka 6 plátků Kombinace je daná polohou a hloubkou frézování v klíči Ve většině případů vyhovuje požadavkům Kombinace zamykání Shodné kombinace: všechny zámky lze zamykat jedním klíčem ůzné kombinace: všechny zámky lze zamykat různými klíči Mechanické nábytkové zámky
