1 Chytré stavební hmoty SANAČNÍ OMÍTKY

2 Záchranné opatření: sanace poškozené omítky a zdiva Fasády utváří optický vzhled budov. Jejich pozitivní dojem vychází z architektonického návrhu a kompozice nejrůznějších stavebních hmot. Problém V mnoha městech a obcích jsou budovy zatěžovány ničivými procesy. Problém například představují vykrystalizované soli poškozující zdivo, omítku a nátěry, a mající negativní vliv na celkový vzhled stavebního objektu. Taková poškození jsou zřetelně rozpoznatelná na starých stavbách, historických budovách a kostelech. Kromě poškození, viditelného zvenku, jsou ale postiženy i sklepy, garáže a místnosti vystavené trvale vlhkosti. Jejich využití je proto omezeno. Velmi často je úplně zničena omítka a pod ní se nacházející zdivo zůstává bez ochrany. Destrukce ohrožuje existenci stavební konstrukce. Příčina Škody na konstrukcích často vznikají z důvodu provlhlého zdiva. Kvůli poškození izolací nebo vadám konstrukce voda proniká do jádra zdiva. Protože zdivo ať už je z jakéhokoliv materiálu póry, existuje zde možnost kapilární migrace vody zdivem. Přitom se velmi často rozpouští soli, poškozující stavební materiály, které jsou přenášeny dále. Krystalizační zvětšení objemu solí vede k hlubokým poruchám struktury v omítce i zdivu. Kromě toho jsou soli často hygroskopické, tedy nasávají vodu ze vzduchu. I to může způsobit následné poškození. Pokud je nebo bylo takové zdivo omítnuto běžnou maltou, dochází pomalu, ale někdy také rychle, ke krystalizaci solí na povrchu omítky. V pokračujícím procesu zkázy (trhliny, odprýskávání, výkvěty) tak dochází nejen k závažnému narušení tepelně-izolačních vlastností zdiva, ale může být úplně ohroženo i využití budovy. Řešení K sanaci vlhkého a solí zatíženého zdiva v interiérech i exteriérech je zapotřebí vytvořit koncepci sanace, aby se zabránilo dalšímu nekontrolovanému přístupu vody nebo vlhkosti, a přitom použít speciální systém sanačních omítek 108

3 Přehled solí, poškozujících stavby, viz strana 114 podle směrnice spolku na údržbu staveb a památkovou péči (Vědeckotechnická společnost pro sanace staveb a péči o památkové objekty, zkráceně WTA). Dále uvádíme princip fungování systému sanační omítky: Vysoká pórovitost, vyznačující se vysokým podílem velkých pórů, který brání kapilární vodivosti a umožňuje ukládání krystalizovaných solí (zásobník soli). A to při prokázané rezistenci proti soli. Silná hydrofobní úprava pórů sanačních omítek, která urychluje odpaření vlhkosti a brání pronikání dodatečné vlhkosti zvenku. Vysoké hodnoty difúze, které umožňují vyschnutí zdiva přes povrch. quicksan systém ručních a strojních sanačních omítek, který vyhovuje speciálním požadavkům v případě sanace. Je ideální i na sanaci starých budov, kostelů a historických budov, jako jsou hrady a zámky. Po úspěšné sanaci lze povrch omítky obnovit v obvyklé struktuře. Aplikace sanační omítky je součástí celkového řešení, které vždy vyžaduje konstrukční opatření (např. vertikální/horizontální utěsnění), aby se zabránilo dalšímu pronikání vody. quick-mix nabízí se svými produkty 109

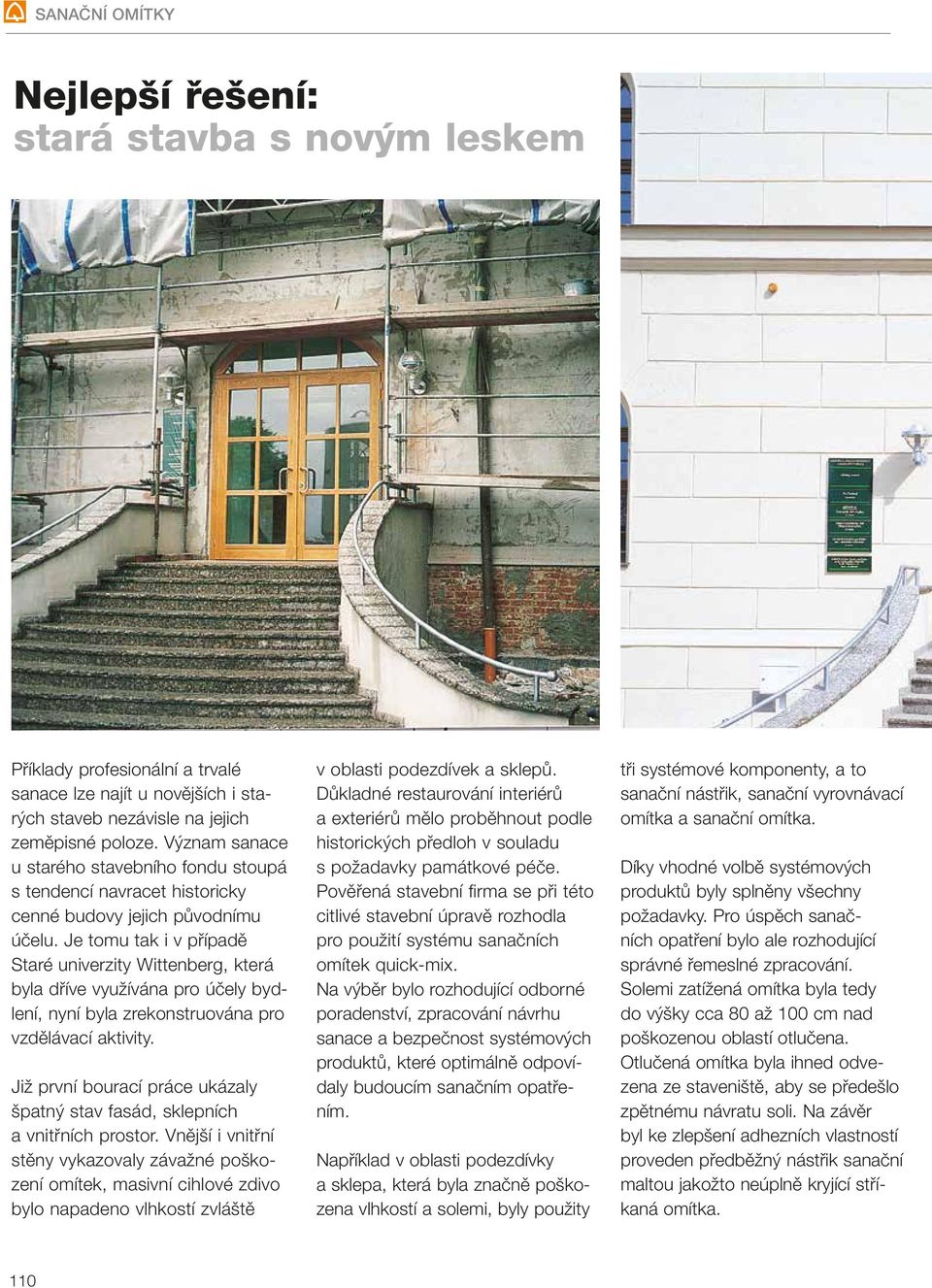

4 Nejlepší řešení: stará stavba s novým leskem Příklady profesionální a trvalé sanace lze najít u novějších i starých staveb nezávisle na jejich zeměpisné poloze. Význam sanace u starého stavebního fondu stoupá s tendencí navracet historicky cenné budovy jejich původnímu účelu. Je tomu tak i v případě Staré univerzity Wittenberg, která byla dříve využívána pro účely bydlení, nyní byla zrekonstruována pro vzdělávací aktivity. Již první bourací práce ukázaly špatný stav fasád, sklepních a vnitřních prostor. Vnější i vnitřní stěny vykazovaly závažné poškození omítek, masivní cihlové zdivo bylo napadeno vlhkostí zvláště v oblasti podezdívek a sklepů. Důkladné restaurování inte riérů a exte riérů mělo proběhnout podle historických předloh v souladu s požadavky památkové péče. Pověřená stavební firma se při této citlivé stavební úpravě rozhodla pro použití systému sanačních omítek quick mix. Na výběr bylo rozhodující odborné poradenství, zpracování návrhu sanace a bezpečnost systémových produktů, které optimálně odpovídaly budoucím sanačním opatřením. Například v oblasti podezdívky a sklepa, která byla značně poškozena vlhkostí a solemi, byly použity tři systémové komponenty, a to sanační nástřik, sanační vyrovnávací omítka a sanační omítka. Díky vhodné volbě systémových produktů byly splněny všechny požadavky. Pro úspěch sanačních opatření bylo ale rozhodující správné řemeslné zpracování. Solemi zatížená omítka byla tedy do výšky cca 80 až 100 cm nad poškozenou oblastí otlučena. Otlučená omítka byla ihned odvezena ze staveniště, aby se předešlo zpětnému návratu soli. Na závěr byl ke zlepšení adhezních vlastností proveden předběžný nástřik sanační maltou jakožto neúplně kryjící stříkaná omítka. 110

5 Poté následovalo zpracování sanační omítky ve dvou vrstvách. Vylomené a poškozené kameny a nerovné plochy byly vyrovnány sanační vyrovnávací omítkou. I zde byla poté nanesena vrstva sanační omítky. Poté, kdy byla provedena i obnova vnitřních prostor, byla výsledkem těchto rozsáhlých sanací omlazená, plně funkční historická budova, kterou bude možné po dlouhou dobu v bezvadném stavu užívat. 111

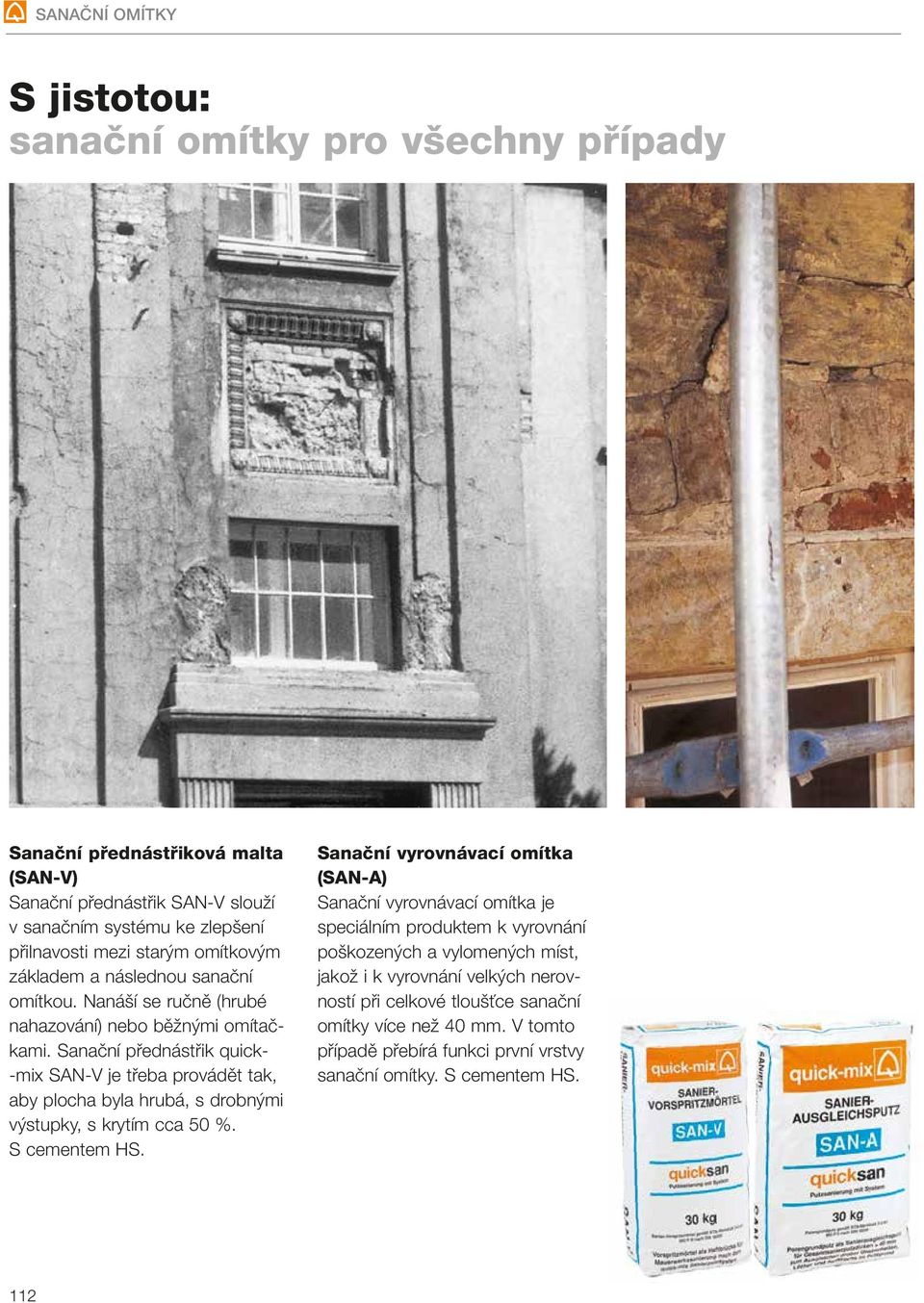

6 S jistotou: sanační omítky pro všechny případy Sanační přednástřiková malta (SAN-V) Sanační přednástřik SAN-V slouží v sanačním systému ke zlepšení přilnavosti mezi starým omítkovým základem a následnou sanační omítkou. Nanáší se ručně (hrubé nahazování) nebo běžnými omítačkami. Sanační přednástřik quick- -mix SAN-V je třeba provádět tak, aby plocha byla hrubá, s drobnými výstupky, s krytím cca 50 %. S cementem HS. Sanační vyrovnávací omítka (SAN-A) Sanační vyrovnávací omítka je speciálním produktem k vyrovnání poškozených a vylomených míst, jakož i k vyrovnání velkých nerovností při celkové tloušťce sanační omítky více než 40 mm. V tomto případě přebírá funkci první vrstvy sanační omítky. S cementem HS. 112

7 Sanační omítka jemná bílá (SAN-1 weiß) Sanační omítka jemná šedá (SAN-1 grau) Sanační omítka hrubá šedá (SAN-4 grau) Sanační omítky SAN-1/SAN-4 jsou speciální omítky s hydrofobními póry podle směrnice WTA, které se používají jako první a druhá vrstva sanační omítky. Jsou koncipovány jako vodoodpudivé a obsahují cement HS, popř. pojivo odolné proti sulfátům. Při vysokém zatížení solemi nebo nitráty působí první vrstva omítky (se zvýšenou celkovou tloušťkou) jako ochranná funkční vrstva. Velikost zrna činí u SAN-1 1 mm, u SAN-4 je největší zrno o velikosti 4 mm. Bílá omítka SAN-1 je vhodná zejména na světlé, přírodně bílé struktury omítky bez následné povrchové úpravy ušlechtilou omítkou, a používá se zejména na venkovních fasádách a stěnách v interiéru a ve sklepích. Sanační omítka jednovrstvá (SAN-EU) Jednovrstvá sanační omítka SAN-EU je inovativní speciální omítka podle směrnice WTA. Díky její vysoké přídržnosti, zpracování v jedné vrstvě a rychlé zpracovatel- nosti se zkracuje čas práce. Vysoká schopnost akumulace soli jakož i hydrofobní póry jsou pro tuto sanační omítku charakteristické; tyto vlastnosti jsou u vlhkého a sůl obsahujícího zdiva nepostradatelné. Omítka SAN-EU má přírodně bílou barvu, je velmi dobře filcovatelná a strukturovatelná. 113

8 Bezpečný systém: Použití systémových produktů Nutné přípravné práce Analýza vzorků omítky a množství solí Stávající omítku odstranit cca cm nad poškozenou oblastí Zbytky staré omítky a uvolněné částečky mechanicky odstranit Úspěšná sanace začíná po zjištění rozsahu poškození a posouzení zdiva a omítky. Podpůrně je možné provést analýzu obsahu vlhkosti a solí ve zdivu a omítce, a nechat si od společnosti quick-mix vypracovat sanační návrh daného objektu. Drolivé spáry ve zdivu vyškrábat a poškozené kameny vyměnit Stavební suť ihned likvidovat Systém I: Systém II: Systémy sanační omítky malé zatížení solí vysoké zatížení solí a/nebo nitráty Následující tři systémy sanační omítky se rozlišují podle obsahu solí. Navíc se rozlišuje i podle celkové tloušťky omítky. Systém III: vysoké zatížení sulfáty Nejdůležitější stavbám škodlivé soli Druh Označení Vzorec Rozpustnost ve vodě při 20 C (g/100 ml) Sulfáty: Hořká sůl, síran hořečnatý MgSO 4 7 H 2 O 35,6 Glauberova sůl, síran sodný NaSO 4 10 H 2 O 19,2 Síran draselný K 2 SO 4 11,1 Sádra, síran vápenatý CaSO 4 2 H 2 O 0,20 Nitráty: Dusičnan vápenatý (ve formě výkvětu na zdi) Ca(NO 3 ) 2 4 H 2 O 129,4 Dusičnan hořečnatý Mg(NO 3 ) 2 6 H 2 O 54,6 Dusičnan draselný KNO 3 31,7 Chloridy: Chlorid vápenatý CaCI 2 6 H 2 O 74,5 Chlorid sodný NaCI 35,9 114

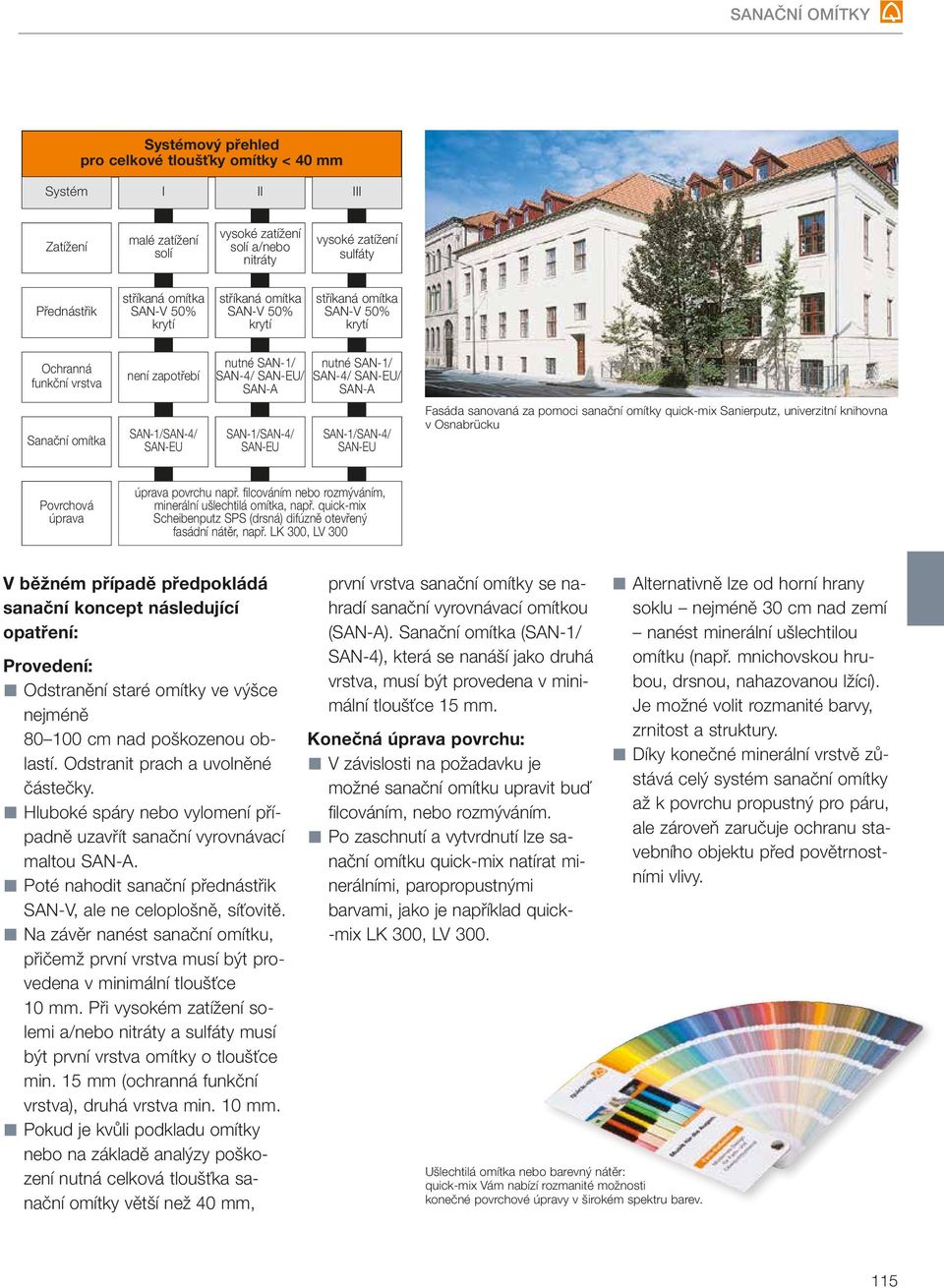

9 Systémový přehled pro celkové tloušťky omítky < 40 mm Systém I II III Zatížení malé zatížení solí vysoké zatížení solí a/nebo nitráty vysoké zatížení sulfáty Přednástřik stříkaná omítka SAN-V 50% krytí stříkaná omítka SAN-V 50% krytí stříkaná omítka SAN-V 50% krytí Ochranná funkční vrstva není zapotřebí nutné SAN-1/ SAN-4/ SAN-EU/ SAN-A nutné SAN-1/ SAN-4/ SAN-EU/ SAN-A Sanační omítka SAN-1/SAN-4/ SAN-EU SAN-1/SAN-4/ SAN-EU SAN-1/SAN-4/ SAN-EU Fasáda sanovaná za pomoci sanační omítky quick-mix Sanierputz, univerzitní knihovna v Osnabrücku Povrchová úprava úprava povrchu např. fi lcováním nebo rozmýváním, minerální ušlechtilá omítka, např. quick-mix Scheibenputz SPS (drsná) difúzně otevřený fasádní nátěr, např. LK 300, LV 300 V běžném případě předpokládá sanační koncept následující opatření: Provedení: Odstranění staré omítky ve výšce nejméně cm nad poškozenou oblastí. Odstranit prach a uvolněné částečky. Hluboké spáry nebo vylomení případně uzavřít sanační vyrovnávací maltou SAN-A. Poté nahodit sanační přednástřik SAN-V, ale ne celoplošně, síťovitě. Na závěr nanést sanační omítku, přičemž první vrstva musí být provedena v minimální tloušťce 10 mm. Při vysokém zatížení solemi a/nebo nitráty a sulfáty musí být první vrstva omítky o tloušťce min. 15 mm (ochranná funkční vrstva), druhá vrstva min. 10 mm. Pokud je kvůli podkladu omítky nebo na základě analýzy poškození nutná celková tloušťka sanační omítky větší než 40 mm, první vrstva sanační omítky se nahradí sanační vyrovnávací omítkou (SAN-A). Sanační omítka (SAN-1/ SAN-4), která se nanáší jako druhá vrstva, musí být provedena v minimální tloušťce 15 mm. Konečná úprava povrchu: V závislosti na požadavku je možné sanační omítku upravit buď fi lcováním, nebo rozmýváním. Po zaschnutí a vytvrdnutí lze sanační omítku quick-mix natírat minerálními, paropropustnými barvami, jako je například quick- -mix LK 300, LV 300. Ušlechtilá omítka nebo barevný nátěr: quick-mix Vám nabízí rozmanité možnosti konečné povrchové úpravy v širokém spektru barev. Alternativně lze od horní hrany soklu nejméně 30 cm nad zemí nanést minerální ušlechtilou omítku (např. mnichovskou hrubou, drsnou, nahazovanou lžící). Je možné volit rozmanité barvy, zrnitost a struktury. Díky konečné minerální vrstvě zůstává celý systém sanační omítky až k povrchu propustný pro páru, ale zároveň zaručuje ochranu stavebního objektu před povětrnostními vlivy. 115

10 Žádané vlastnosti: technické údaje Požadavky na sanační omítku (dle WTA) Vlastnosti sanační omítky Obsah vzduchových pórů čerstvé malty požadavek > 25 objemových % Schopnost akumulace vody > 85 hmotnostních % Systém sanačních omítek firmy quick mix byl vyvinut speciálně k sanaci zasolených a provlhlých omítek. Pro zpracovatele a investory to znamená bezpečnost a kvalitu při aplikaci. Součinitel odporu pro difuzi vodní páry μ < 12 Pevnost v tlaku ßd28 1,5-5 N/mm 2 Poměr ßd28/ßbz28 < 3,0 Kapilární absorpce vody po 24 hodinách > 0,3 kg/m 2 Pórovitost > 40 objemových % Princip účinkování systémů sanačních omítek Sanační omítky mohou plně prokázat svou účinnost zejména tehdy, jestliže je zapotřebí vyřešit problém, způsobený vzlínáním vody. Vlhkost proniká do stavebních materiálů různými transportními mechanismy. K nejdůležitějším patří kapilární absorpce vody, absorpce vody pod tlakem, absorpce vody kondenzací, absorpce vody kapilární kondenzací a hygroskopická absorpce vody. Sanační omítky nemohou nahradit funkční horizontální izolaci. Nemají izolační účinek proti tlakové vodě, jak je to například požadováno u izolačních omítek a těsnicích malt. Pouze provedení detailní celkové sanační koncepce poskytuje záruku bezpečné a jisté sanace. Běžná omítka Zdivo kapilární transport voda + rozpuštěné soli vypařovací zóna vodní pára Sanační omítka Zdivo kapilární transport voda + rozpuštěné soli vypařovací zóna 116

11 Systémové produkty quicksan SAN-V SAN-A SAN-1 bílá SAN-1 šedá SAN-4 SAN-EU č. EAN / Forma dodání pytel 30 kg pytel 30 kg pytel 30 kg pytel 30 kg pytel 25 kg pytel 25 kg Skupina malty P III P II P II P II P II P II R-CS II Zrnitost 0-4 mm 0-4 mm 0-1 mm 0-1 mm 0-1,2 mm 0-1,2 mm Barva šedá šedá přírodně bílá šedá šedá přírodně bílá Přídavek vody cca 5 l / 30 kg cca 10 l / 30 kg cca 7 l / 30 kg cca 7 l / 30 kg cca 7 l / 30 kg cca 7 l / 25 kg Vydatnost cca 17,5 l / 30 kg cca 30 l / 30 kg cca 23 l / 30 kg cca 23 l / 30 kg cca 22 l / 30 kg cca 22 l / 25 kg Obvyklá tloušťka jedné vrstvy 50% krytí Omítnutá plocha m 2 cca 8 m 2 /30 kg 5 25 mm mm mm mm 20 mm při 25 mm: cca 1,2 m 2 /30 kg cca 2,3 m 2 /30 kg cca 2,3 m 2 /30 kg cca 2,1 m 2 /30 kg cca 2,3 m 2 /25 kg Spotřeba v kg/m 2 omítnuté plochy cca 3,8 kg při 25 mm: cca 25 kg cca 13 kg při 15 mm: cca 19,5 kg cca 13 kg při 15 mm: cca 19,5 kg cca 14,3 kg při 15 mm: cca 21,5 kg cca 11 kg při 15 mm: cca 16,5 kg Zpracovací teplota > 5 C > 5 C > 5 C > 5 C > 5 C > 5 C Zvláštní upozornění: Princip účinku sanačních omítek spočívá v difúzně otevřeném provedení celé skladby omítky. Proto se musí zejména při úpravě povrchů sanačních omítek dbát na to, aby nebyly použity povrchové úpravy, omezující nebo bránící difúzi (husté nátěry, obklady atd.). To může ohrozit celé sanační opatření. U sanačních omítek je však možné vytvářet libovolnou strukturu povrchu, natírat je minerálními, difúzně otevřenými barvami nebo je omítat tenkovrstvou minerální ušlechtilou omítkou, takže zbývá dostatek prostoru pro tvůrčí nápady i v případě sanace. 117
