1 Uživatelská příručka Fotopast Ltl Acorn Modely 3310 A/B

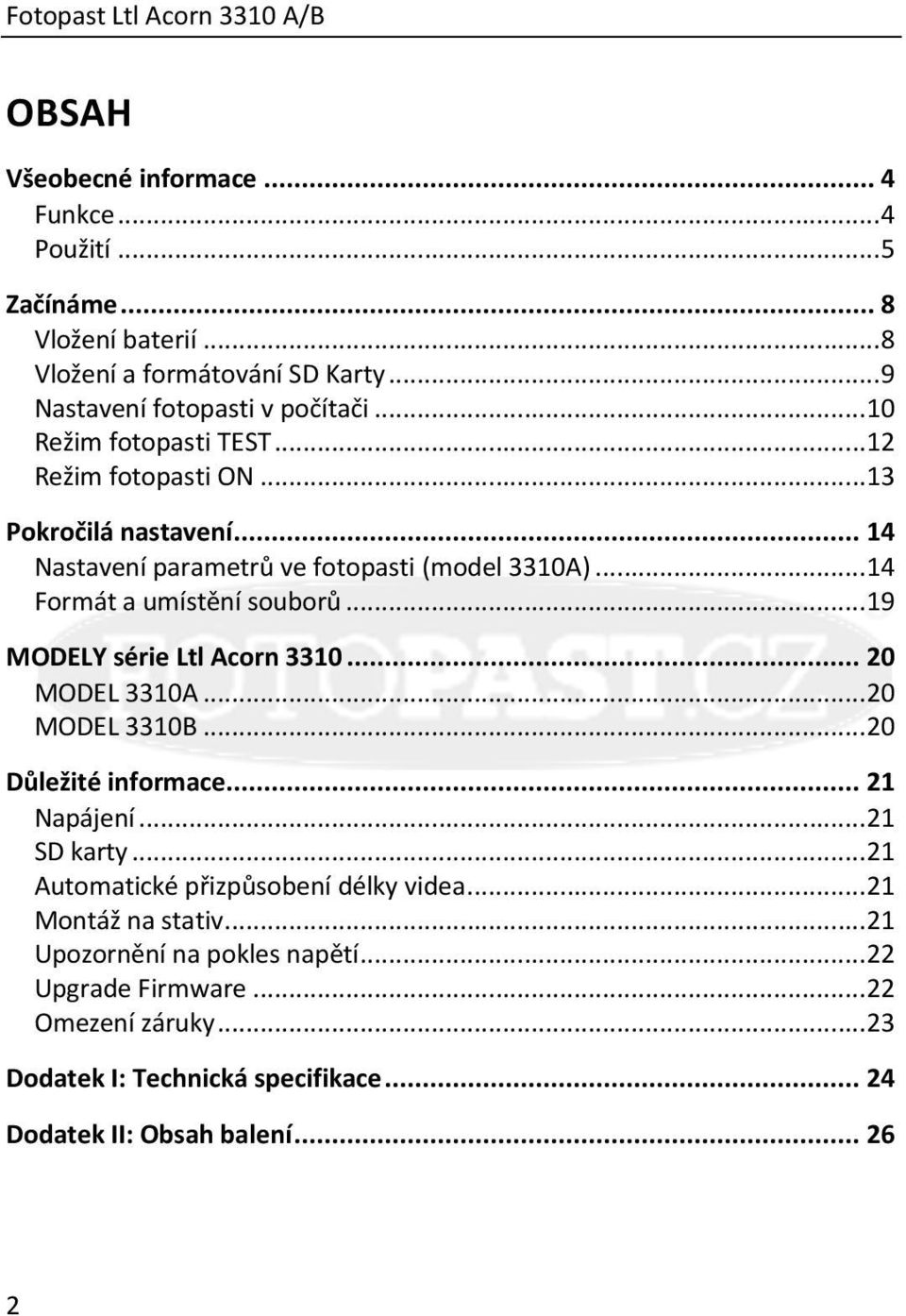

2 Fotopast Ltl Acorn 3310 A/B OBSAH Všeobecné informace... 4 Funkce... 4 Použití... 5 Začínáme... 8 Vložení baterií... 8 Vložení a formátování SD Karty... 9 Nastavení fotopasti v počítači Režim fotopasti TEST Režim fotopasti ON Pokročilá nastavení Nastavení parametrů ve fotopasti (model 3310A) Formát a umístění souborů MODELY série Ltl Acorn MODEL 3310A MODEL 3310B Důležité informace Napájení SD karty Automatické přizpůsobení délky videa Montáž na stativ Upozornění na pokles napětí Upgrade Firmware Omezení záruky Dodatek I: Technická specifikace Dodatek II: Obsah balení

3 Obsah Dovozce a servis fotopastí Ltl Acorn pro ČR a SR FOTOPAST.CZ s.r.o. Francouzská 815, Dobřichovice info@fotopast.cz Zákaznická linka: Poslední revize dokumentu: únor 2016 (verze ) 2014, FOTOPAST.CZ s.r.o. Držitelem autorských práv k české verzi tohoto dokumentu je společnosti FOTOPAST.CZ s.r.o. Kopírování celku nebo jeho částí je bez souhlasu držitele práv zakázáno. 3

4 Fotopast Ltl Acorn 3310 A/B VŠEOBECNÉ INFORMACE Tento návod platí pro modely Ltl-3310A a Ltl-3310B. Ltl-3310A je základní model s obrazovkou TFT LCD a bez funkce bezdrátového propojení s mobilním telefonem (tabletem). U tohoto modelu může uživatele prohlížet záběry a videa přímo na TFT LCD displeji. Verze Ltl-3310B podporuje bezdrátové propojení s mobilním zařízením a není vybaveno displejem. Záběry a videa je možné po stažení prohlížet na displeji mobilního zařízení. Fotopasti série Ltl-3310 jsou vybaveny vysoce citlivým tepelně pohybovým senzorem PIR (Pyroelectric Infrared Radial). Senzor reaguje na pohyb a teplotu objektu zvěře nebo člověka a spouští záznam snímků nebo videa. Čtyřicet čtyři LED diody umožňuje fotopastem série Ltl-3310 vynikající kvalitu nočních záběrů vhodnou i pro bezpečnostní účely. Fotopasti série Ltl-3310 mají záběr objektivu 80 (běžné u fotopastí ). Úhel záběru PIR je také 80. Funkce Dva přesné časovače. U modelu Ltl-3310B, možnost stahování a prohlížení záběrů na mobilním zařízení. U modelu Ltl-3310A, TFT LCD displej na zadní straně fotopasti, kde je nejlépe chráněn před poškozením. Rozlišení snímků 1.3MP/3MP/5MP. Rozlišení videa / Série Ltl-3310 nabízí širokoúhlý záběr o úhlu 80 Noční osvětlení IR LED na frekvenci 850 nm tmavě červené) s dosvitem až 20 m nebo neviditelné na frekvenci 940 nm s dosvitem do 15 m. Funkci Foto + Video umožňující současně pořízení fotografie i záznam videa. Pořízení série snímků s odstupem pouhých 1,5 s. Extrémně dlouhou životnost baterií (až 6 měsíců s 8 lithiovými AA bateriemi). 4

5 Provoz v extrémních teplotách ( C). Kompaktní velikost a maskování pro skryté umístění. Odezva 1,2 s na podnět PIR. Všeobecné informace Možnost časosběrného pořizování záznamů ve stanovených intervalech. Možnost nastavení dvou časovačů vymezujících časové úseky po které bude fotopast aktivní. U modelu Ltl-3310A, prohlížení záběrů na 2 LCD displeji. Otisk data, času, teploty, měsíční fáze a stavu baterií na každém snímku. Možnost uzamčení a ochrany PIN U modelu Ltl-3310B je generován náhled o velikosti , který může být stažený do mobilního zařízení. Pro plné zobrazení je třeba použít SD kartu, kterou vložíte do PC nebo mobilního zařízení. Snadné nastavení prostřednictvím přiloženého CD nebo prostřednictvím klávesnice a LCD displeje (pouze model 3310A). Při poklesu napětí baterií pod kritickou mez se na LCD v testovacím režimu zobrazí varování Vybité baterie (pouze model 3310A). Použití Myslivost Vědecké účely Zabezpečení objektů, chat, kanceláří skladů atd. Ostatní použití všude, kde je třeba záznam o pohybu osob nebo zvěře. Fotopast 3310 nabízí následující připojení (interface): štěrbinu pro SD kartu, konektor pro externí napájení a třípolohový přepínač s polohami OFF/vypnuto, ON/zapnuto a TEST. Pro napájení vložte NOVÉ a STEJNÉ kvalitní lithiové, nebo alkalické baterie. Doporučujeme ENERGIZER LITHIUM AA BATTERIE. Pro dosažení dlouhé životnosti je třeba vložit 8 baterií! Nedoporučujeme použití dobíjecích baterií, které mají nižší napětí a nejsou odolné proti mrazu! 5

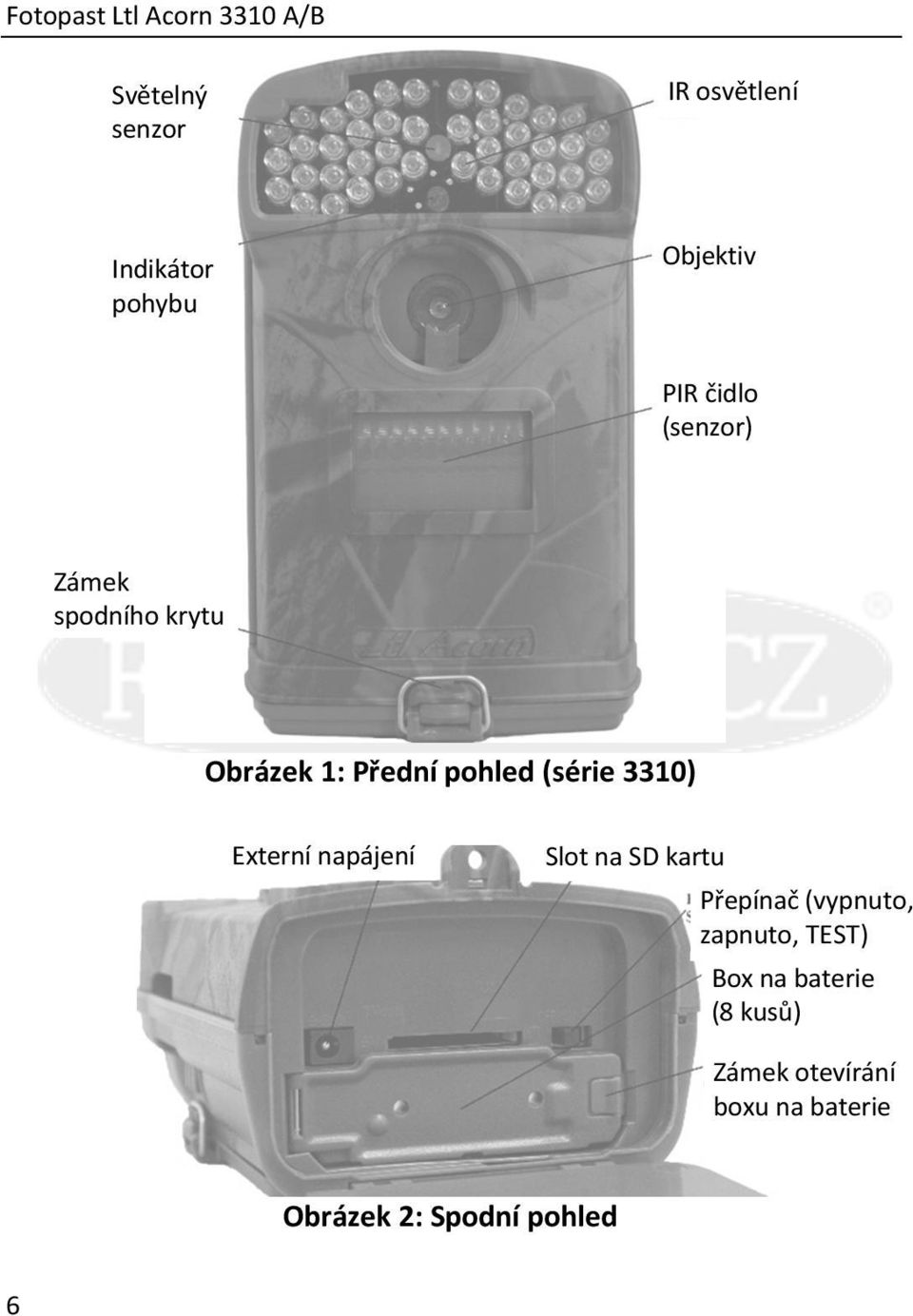

6 Fotopast Ltl Acorn 3310 A/B Světelný senzor IR osvětlení Indikátor pohybu Objektiv PIR čidlo (senzor) Zámek spodního krytu Obrázek 1: Přední pohled (série 3310) Externí napájení Slot na SD kartu Přepínač (vypnuto, zapnuto, TEST) Box na baterie (8 kusů) Zámek otevírání boxu na baterie Obrázek 2: Spodní pohled 6

7 Všeobecné informace TFL LCD displej Ovládací tlačítka Obrázek 3: Zadní pohled (pouze model 3310A) UPOZORNĚNÍ: Pokud fotopast nepoužíváte delší dobu, vždy vyjměte baterie! Fotopast i ve vypnutém stavu odebírá minimální proud a může tak dojít k úplnému vybití a výtoku baterií, který může fotopast nenávratně zničit! Na toto poškození se nevztahuje záruka! UPOZORNĚNÍ: POUŽITÍ NEVHODNÝCH BATERIÍ MŮŽE ZNIČIT FOTOPAST VÝPARY NEBO VÝTOKEM! NIKDY NEDOBÍJETE LITHIOVÉ FATERIE NEBEZPEČÍ VÝBUCHU! 7

8 Fotopast Ltl Acorn 3310 A/B ZAČÍNÁME Vložení baterií Odemkněte klipsu na spodní straně a otevřete spodní dvířka. Zatlačením na zámek ve směru šipky otevřete dvířka baterií. Vložte 4, nebo 8 (doporučeno) AA baterií. Věnujte přitom pozornost správné polaritě viz označení na konektorech. Zatlačením zavřete dvířka baterií a klipsou velká spodní dvířka. Fotopast můžete alternativně napájet externím 6V 12V DC, který můžete objednat jako příslušenství u svého prodejce. Externí napájení je také možné připojením solárního Ltl-SUN Solar Panel, který prodlouží životnost baterií. Při poklesu napětí baterií se na displeji (pouze model 3310A) objeví varování baterie vybité. V takovém případě baterie vyměňte! 8

9 Začínáme Vložení a formátování SD Karty Fotopast nemá vlastní paměť a nemůže tedy pracovat bez SD (Secure Digital) karty nebo memory SDHC (High Capacity) karty. Před vložením SD karty se přesvědčte, že karta není chráněna proti přepisu (malý přepínač na boku karty musí být přesunut směrem ke kontaktům. Vaše fotopast podporuje katry do maximální kapacity 16 GB. Vzhledem k nejednotné normě pro tento druh paměťových médií nemusí být každá SD karta kompatibilní s vaší fotopastí. Používejte nejlépe ten typ karty, který nabízí váš prodejce. Osvědčené jsou SD karty SanDisc a A-data. Naopak nedoporučujeme SD a SDHC karty Kingston. Kartu vložte potiskem dolů Vloženou katru před použitím zformátujte! Přepínač nastavte do polohy TEST, stiskněte MENU, spodním tlačítkem narolujte na Formátování a stiskněte OK pro zformátování (pouze pro model 3310A). Upozornění: Formátováním smažete všechna data uložená na kartě! 9

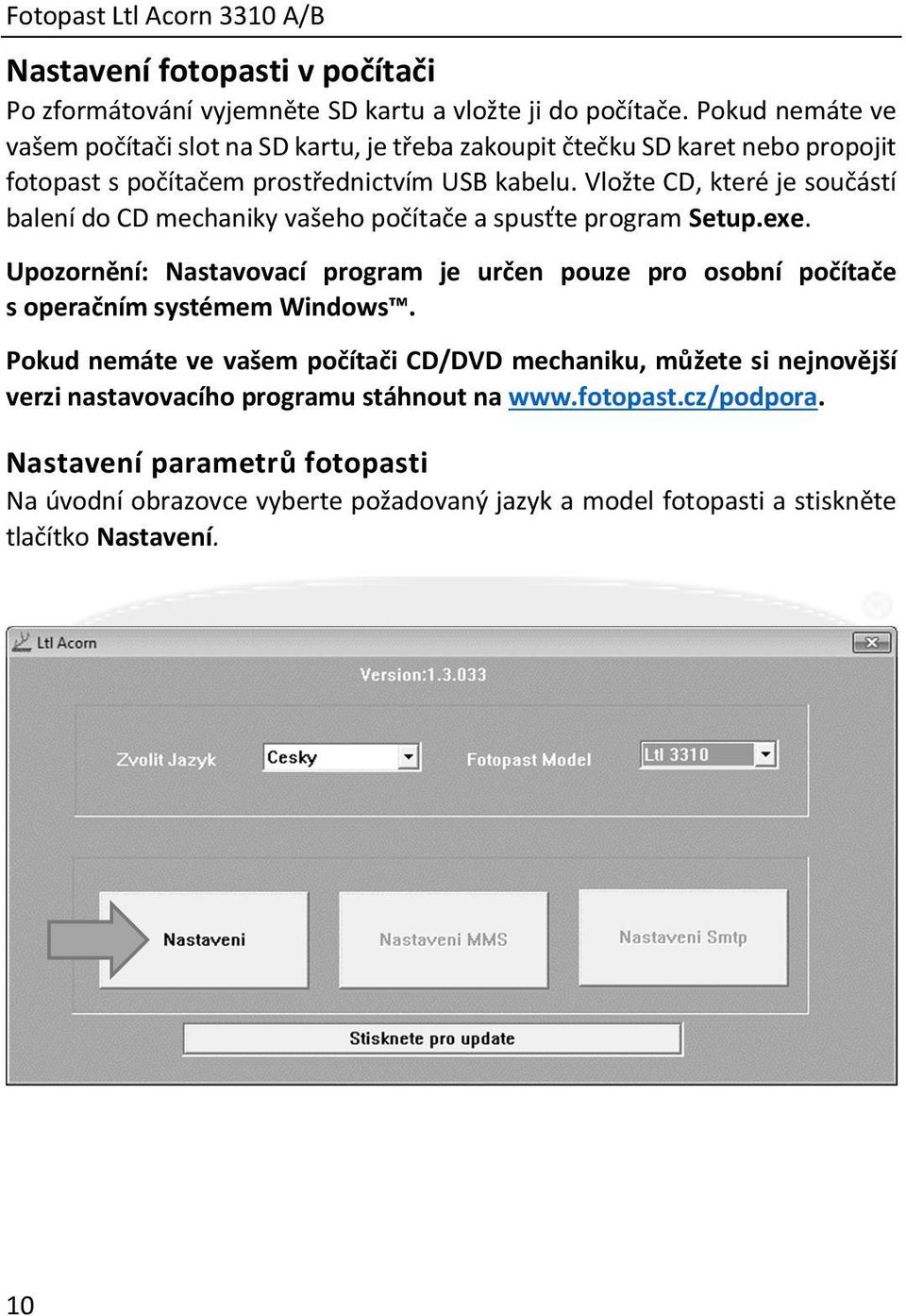

10 Fotopast Ltl Acorn 3310 A/B Nastavení fotopasti v počítači Po zformátování vyjemněte SD kartu a vložte ji do počítače. Pokud nemáte ve vašem počítači slot na SD kartu, je třeba zakoupit čtečku SD karet nebo propojit fotopast s počítačem prostřednictvím USB kabelu. Vložte CD, které je součástí balení do CD mechaniky vašeho počítače a spusťte program Setup.exe. Upozornění: Nastavovací program je určen pouze pro osobní počítače s operačním systémem Windows. Pokud nemáte ve vašem počítači CD/DVD mechaniku, můžete si nejnovější verzi nastavovacího programu stáhnout na Nastavení parametrů fotopasti Na úvodní obrazovce vyberte požadovaný jazyk a model fotopasti a stiskněte tlačítko Nastavení. 10

11 Začínáme Na následující obrazovce nastavte požadované parametry (podrobný popis jednotlivých parametrů naleznete v kapitole Pokročilá nastavení). 11

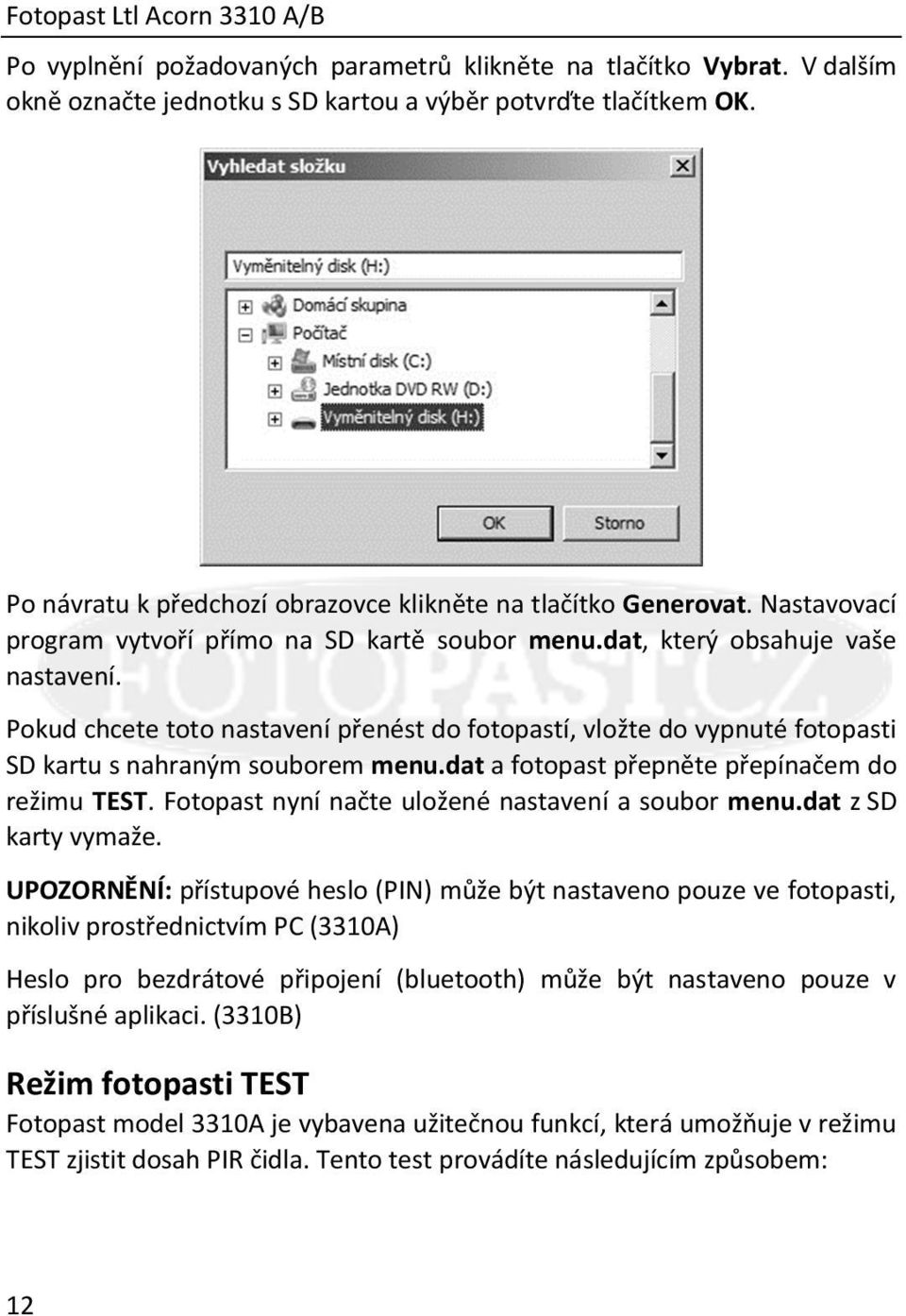

12 Fotopast Ltl Acorn 3310 A/B Po vyplnění požadovaných parametrů klikněte na tlačítko Vybrat. V dalším okně označte jednotku s SD kartou a výběr potvrďte tlačítkem OK. Po návratu k předchozí obrazovce klikněte na tlačítko Generovat. Nastavovací program vytvoří přímo na SD kartě soubor menu.dat, který obsahuje vaše nastavení. Pokud chcete toto nastavení přenést do fotopastí, vložte do vypnuté fotopasti SD kartu s nahraným souborem menu.dat a fotopast přepněte přepínačem do režimu TEST. Fotopast nyní načte uložené nastavení a soubor menu.dat z SD karty vymaže. UPOZORNĚNÍ: přístupové heslo (PIN) může být nastaveno pouze ve fotopasti, nikoliv prostřednictvím PC (3310A) Heslo pro bezdrátové připojení (bluetooth) může být nastaveno pouze v příslušné aplikaci. (3310B) Režim fotopasti TEST Fotopast model 3310A je vybavena užitečnou funkcí, která umožňuje v režimu TEST zjistit dosah PIR čidla. Tento test provádíte následujícím způsobem: 12

13 Začínáme Nejprve instalujte fotopast na určené místo a odhadem ji zaměřte na sledovanou plochu. Pak přepněte přepínač do polohy TEST. Pomalu se pohybujte na sledované ploše a sledujte, zda bliká červený LED indikátor. Pokud ano, znamená to, že v tomto místě bude fotopast také pořizovat záběry. Díky tomuto testu můžete fotopast nastavit tak, aby zabírala vaší monitorovanou plochu. Obecně je ideální instalovat fotopast ve výšce 1 2 metry, ale můžete použít i instalaci z nadhledu. K omezení falešných podnětů PIR čidla doporučujeme fotopast instalovat tak, aby se před objektivem nepohybovaly větve, tráva nebo nebyla zaměřena na objekty vyzařující teplo (komíny, výdechy apod.). Fotopast také neinstalujte směrem proti slunci. U modelu 3310B, přepněte fotopast do režimu TEST, který aktivuje bezdrátové připojení s vaším mobilním zařízením. Vyhledání a spárování trvá zpravidla 15~20s. Po úspěšném spárování lze prostřednictvím mobilního zařízení konfigurovat nastavení, měnit heslo, stahovat záběry včetně videa. Pokud je vyhledání nebo párování neúspěšné fotopast po 3 minutách bezdrátový režim automaticky vypne. Více k nastavení viz Pokyny pro APP (aplikaci) bezdrátového připojení. Režim fotopasti ON Přepínač přepněte na pozici ON. Indikátor bude po dobu asi deseti vteřin červeně problikávat a poté přejde fotopast do ostrého režimu. Od této chvíle jakékoliv tepelné objekty vstupující do záběru hlavního PIR vyvolají v závislosti na nastavení fotopasti expozici snímků nebo záznam videa. 13

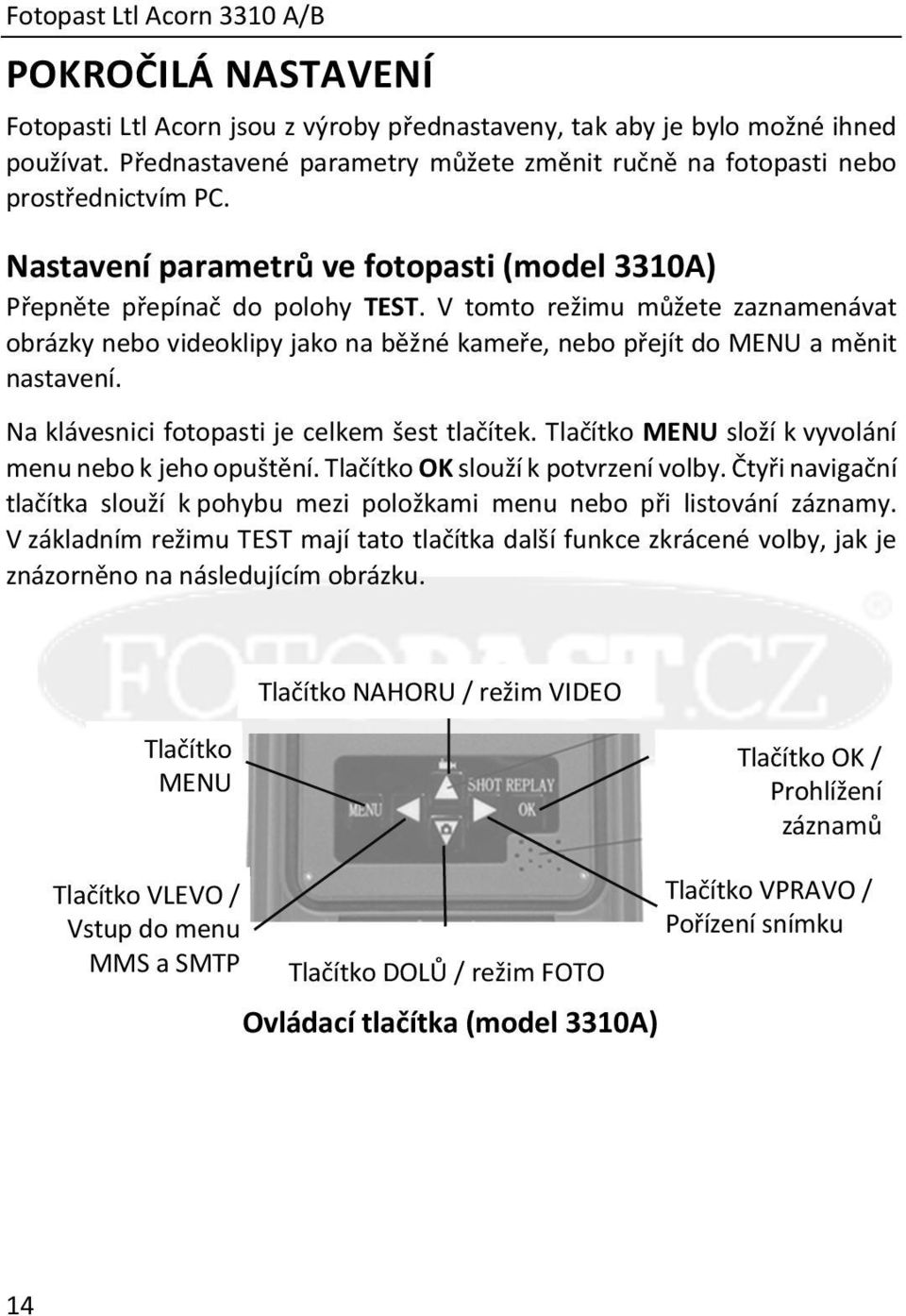

14 Fotopast Ltl Acorn 3310 A/B POKROČILÁ NASTAVENÍ Fotopasti Ltl Acorn jsou z výroby přednastaveny, tak aby je bylo možné ihned používat. Přednastavené parametry můžete změnit ručně na fotopasti nebo prostřednictvím PC. Nastavení parametrů ve fotopasti (model 3310A) Přepněte přepínač do polohy TEST. V tomto režimu můžete zaznamenávat obrázky nebo videoklipy jako na běžné kameře, nebo přejít do MENU a měnit nastavení. Na klávesnici fotopasti je celkem šest tlačítek. Tlačítko MENU složí k vyvolání menu nebo k jeho opuštění. Tlačítko OK slouží k potvrzení volby. Čtyři navigační tlačítka slouží k pohybu mezi položkami menu nebo při listování záznamy. V základním režimu TEST mají tato tlačítka další funkce zkrácené volby, jak je znázorněno na následujícím obrázku. Tlačítko NAHORU / režim VIDEO Tlačítko MENU Tlačítko OK / Prohlížení záznamů Tlačítko VLEVO / Vstup do menu MMS a SMTP Tlačítko DOLŮ / režim FOTO Ovládací tlačítka (model 3310A) Tlačítko VPRAVO / Pořízení snímku 14

15 Stiskněte pro přepnutí na video. Stiskněte pro přepnutí do foto. Pokročilá nastavení Stiskněte pro pořízení snímků nebo snímání videa. Pořízené záběry budou uloženy na SD kartu. Pokud se na displeji objeví nápis CARD PROTECTED, je třeba přepnou přepínač na SD kartě. Stiskněte OK pro prohlížení snímku a přehrávání videa na LCD display, nebo připojeném TV. Použijte a pro výběr snímku. Stiskem MENU vstupujete a vystupujete z nastavení. Stiskem a listujete v parametrech, tlačítky a měníte jejich nastavení. Stiskem OK potvrdíte změnu. Pokud OK nestisknete, změna se neprovede. Pro model 3310B použijte nastavovací program pro PC (viz kapitola Nastavení fotopasti v počítači) nebo nastavte fotopast pomocí aplikace Wireless Connection APP pro telefony se systémem Android (viz Instrukce pro Bluetooth App). 15

16 Fotopast Ltl Acorn 3310 A/B Pokročilé parametry Parametr Nastavení (tučně = výchozí) Popis Režim Foto, Video, Foto+Video Volba mezi Foto, Video a Foto+Video. V režimu Foto+Video bude zaznamenáno foto a video na každé spuštění. Formát Vstup Formátování smaže veškeré záznamy na SD kartě. Vždy zformátujte novou SD kartu ve fotopasti před prvním použitím. Rozliš. foto 5MP, 3MP, 1.3MP Nastavení, rozlišení snímků v megapixelech. Vyšší rozlišení znamená kvalitnější záběry, ale zabírá na SD kartě více prostoru. Rozliš. video 640 x 480, 320 x 240 Volba rozlišení videa. Vyšší rozlišení znamená vyšší kvalitu, ale spotřebovává více prostoru na SD kartě. 640 x 480 je doporučená volba. Datum a čas Vstup Stiskněte Vstup pro nastavení data a času. Interní zdroj uchová toto nastavení až 7 minut (např. během výměny baterií.) Počet záznamů 01 Foto, 02 Foto, 03 Foto Délka videa Avi 10 s, rozmezí od 1 do 60 sekund Prodleva 1 minuta, rozmezí od 0 do 59 sekund a od 1 do 60 minut Počet záběrů na jednu aktivaci PIR. Délka záznamu videa ve formátu AVI. Volba prodlevy mezi jednotlivými záběry slouží jako prevence přílišného počtu záběru. 16

17 Citlivost PIR Nízká, Normální, Vysoká, Vypnuto Pokročilá nastavení Nastavení citlivosti PIR. Okolní teplota ovlivňuje citlivost PIR. Vysoká citlivost je vhodná, pokud je okolní teplota vysoká, a nízká je užitečná v chladném počasí. Otisk dat/čas Zapnuto, Vypnuto Při volbě Zapnuto budou údaje o datu a čase a další informace exponovány na každé fotografii (neplatí pro video) Časovač Časovač2 Heslo Poř. číslo Vypnuto, Zapnuto (hodnoty od HH:MM do HH:MM) Vypnuto, Zapnuto (hodnoty od HH:MM do HH:MM) Vypnuto, Zapnuto (čtyřmístné číselné heslo) Vypnuto, Zapnuto (čtyřmístný písmenný nebo číselný kód) Po potvrzení volby Zapnuto můžete nastavit pracovní čas fotopasti. Tato funkce je kompatibilní i s režimem Časosběr. Po potvrzení volby Zapnuto můžete nastavit druhý pracovní čas fotopasti. Tato funkce je kompatibilní i s režimem Časosběr. Nastavením hesla ochráníte fotopast před neoprávněným použitím. Při ztrátě hesla se obraťte na svého prodejce. Volbou Zapnuto můžete každé fotopasti přiřadit unikátní kombinaci 4 čísel nebo znaků, které budou exponovány na každém snímku. Pozor: Změna se projeví až po restartu fotopasti. 17

18 Fotopast Ltl Acorn 3310 A/B Časosběr Reset Vypnuto, Zapnuto (interval od 1 sekundy do 23 hodin, 59 minut, 59 sekund) Nastavením Zapnuto bude fotopast zaznamenávat v nastaveném intervalu foto nebo video. (v tomto režimu jsou PIR čidla neaktivní). Tato funkce je kompatibilní s časovačem. Stiskem OK se vrátíte do továrního nastavení. 18

19 Formát a umístění souborů Na SD kartě vytvoří fotopast dvě výchozí složky DCIM a MISC Pokročilá nastavení Snímky a videa se zaznamenávají do složky \DCIM\100IMAGE. Jednotlivé snímky jsou ukládány jako IMAG0001.JPG a videa jako IMAG0001.AVI. Pomocí funkce Pořadové číslo můžete upravit výchozí nastavení pro pojmenování souborů. Pozor: Změna se projeví až po restartu fotopasti. Model 3310B generuje kromě originálního snímku také miniatury v rozlišení Ty jsou uloženy ve složce \DCIM\THUMB. Číslování miniatur odpovídá číslování originálních snímků. U modelu 3310A vložte SD kartu do počítače a s pořízenými záběry pracujte obvyklým způsobem. U modelu 3310B může snímky stáhnout do svého mobilního telefonu také pomocí aplikace Wireless Connection APP pro telefony se systémem Android (viz Instrukce pro Bluetooth App). Pořízené videosoubory AVI můžete přehrát pomocí většiny přehrávačů jako např. Windows Media Player atd. Pokud máte s přehráváním potíže, vyzkoušejte program VLC media player (viz 19

20 Fotopast Ltl Acorn 3310 A/B MODELY SÉRIE LTL ACORN 3310 MODEL 3310A Je vybaven LCD displejem a ovládacími tlačítky. Umožňuje nastavení všech parametrů a prohlížení snímků přímo ve fotopasti. Není vybaven funkcí Bluetooth bezdrátového připojení. Model 3310A (zadní pohled) MODEL 3310B Je vybaven funkcí Bluetooth bezdrátového připojení. Umožňuje nastavení všech parametrů a prohlížení snímků pomocí aplikace Wireless Connection APP pro telefony se systémem Android. Není vybaven LCD displejem ani ovládacími tlačítky (vyjma vypínače). Model 3310B (zadní pohled) 20

21 DŮLEŽITÉ INFORMACE Důležité informace Napájení Fotopast může být napájena zdrojem o napětí maximálně 12V. Pomocí 4 AA nebo 8 AA baterií. Dva bateriové okruhy (vždy po 4 beteriích a externí napaječ tvoří tři paralelně zapojené samostatné napájecí obvody. Obvody jsou oddělené od ostatních a navzájem se nenabíjí/nevybíjí. SD karty Na trhu je mnoho značek. Většina z nich ve fotopastech fungují spolehlivě, avšak některé nejsou zcela kompatibilní (např. KINGSTON). To může vést k vynechávání, nebo úplné absenci záběru a velmi rychlému vybití baterií. V takovém případě zkuste jinou značku, nebo kontaktujte svého prodejce. Automatické přizpůsobení délky videa Pro prodloužení životnosti baterií výrazně doporučujeme použití 8 AA lithiových baterií, zejména pokud budete zaznamenávat video nebo Foto + Video. Jakmile kapacita baterií začne klesat, redukuje fotopast automaticky délku videa, aby byl zachován jejich počet. Výsledkem je až trojnásobně vyšší počet videosekvencí zaznamenaných na jednu sadu baterií, než kdyby byla zachována jejich nastavená délka. POZNÁMKA: Zatímco fotopast může pracovat až do extrémních mrazů -30 C baterie již v podstatně nižším mrazu ztrácejí významně kapacitu. To může vést ke zkracování videoklipů anebo úplné absenci záběru zejména v noci, kdy je díky přísvitu odběr podstatně vyšší. Prosím nereklamujte toto jako závadu! Montáž na stativ Fotopast může být instalována na stativ se závitem 1/4". UPOZORNĚNÍ: Aby se předešlo ulomení spodních dvířek, na kterých je závit pro stativ, musí být vždy uzamknuta spojovací spona. 21

22 Fotopast Ltl Acorn 3310 A/B Upozornění na pokles napětí Při poklesu napětí baterií se na displeji (pouze model 3310A) objeví varování baterie vybité. V takovém případě baterie vyměňte! Upgrade Firmware Výrobce si vyhrazuje právo upgradovat fotopast a firmware. Pro upgrade firmware postupujte takto: Zálohujte nastavení na SD kartě do počítače. Vložte baterie a SD kartu do fotopasti. Z formátujte SD kartu ve fotopasti. Vyjměte SD kartu a vložte ji do počítače. Zkopírujte soubor FW3310.bin do kořenového adresáře SD karty. Vyjměte SD kartu a přepněte přepínač umístěný přímo na SD kartě do polohy LOCK. Zapněte přepínač do polohy TEST. Na LCD se zobrazí hlašení Update FW3310.bin Successfully. U modelu 3310A přejděte do MENU, nalistujte položku Reset a stiskněte OK. Znovu zformátujte SD kartu. Tím je upgrade dokončen. UPOZORNĚNÍ: Firmware pro jeden model není kompatibilní s jinými modely. Jestliže je kamera chybně upgradována, nebo upgradována nekompatibilním programem může být trvale nefunkční. Toto není závada krytá zárukou a nelze ji tedy reklamovat! Aktuální verzi firmaware pro vaši fotopast naleznete na 22

23 Důležité informace Omezení záruky Jsme hrdi na naše výrobky a vždy stojíme za svými sliby. Poskytujeme kvalitní záruku a servis. Zakoupením fotopasti Ltl Acorn u dovozce FOTOPAST.CZ s.r.o., nebo jeho autorizovaného prodejce jste chráněni zárukou. Zaručujeme, že fotopast bude prosta závad na materiálu a zpracování bude za normálního použití po dobu vymezenou v záručním listě kryta zárukou. Tato záruka nepokrývá chybné použití, nesprávnou manipulaci, přepólování baterií, zkratování kontaktů, neautorizované opravy provedené jiným než servisem dovozce. Záruka se také nevztahuje na běžné opotřebení, pryžové těsnění a ostatní díly, které podléhají trvalé degradaci například vlivem slunečního záření. V případě poruchy kryté zárukou můžeme podle naší úvahy opravit nebo vyměnit za stejný nebo podobný model. Podmínkou je, že reklamovaný produkt bude zaslán vyplaceně na adresu dovozce nebo prodejce společně s kopií prodejního dokladu, záručním listem, popisem závady a telefonním spojením. U opraveného nebo vyměněného zboží běží záruka stahující se k původně prodanému výrobků. Důrazně upozorňujeme, že při velmi intenzivním používání zejména v náročných klimatických podmínkách nemusí životnost fotopasti odpovídat délce záruční lhůty! Prosím konzultujte technický problém s dovozcem nebo prodejcem dříve než fotopast odešlete do opravy. 23

24 Fotopast Ltl Acorn 3310 A/B DODATEK I: TECHNICKÁ SPECIFIKACE Položka Parametry Objektiv IR přísvit LCD Displej (pouze model 3310A) Tlačítka (pouze model 3310A) Paměť F/NO=2.4; FOV=70 ; Automatická IR clona 940 nm (černý blesk) 40,8 x 30,6mm (2") 6 SD karta (8MB ~ 16GB) Velikost Foto 1,3MP (1280 x 960), 3MP (2048 x 1536) 5MP (2560 x 1920) Video Citlivost PIR 320x240: 30 snímku/s, 640x480: 30 snímku/s Stavitelná 3 st. + Vypnuto PIR Dosah PIR úhel záběru 60 Provoz Rychlost odezvy Prodleva Poč. Snímků Délka Video Foto + Video Otisk dat a čas Časovač Časovač2 Heslo 15 m (člověk při 25 C) normální citlivost Den/Noc (automaticky) 1,2 sekundy 0sec. - 60min; Programovatelné 1 3 na indikaci PIR 1 60 sekund - programovatelné Nejprve foto, pak video Zapnuto/Vypnuto; včetně označení fotopasti, teploty a měsíční fáze Zapnuto/Vypnuto Zapnuto/Vypnuto Čtyřmístné číselné 24

25 Označení fotopasti Dodatek I: Technická specifikace Čtyřmístné alfanumerické Časosběr Zapnuto/Vypnuto; 1 sekunda 24 hodin - Programovatelné Napájení Externí napájení 8 x AA Konektor: 4,0 mm x 1,7 mm 6 12V (2 ~ 1A) Odběr v režimu spánku Výdrž v režimu spánku Automatické vypnutí Příkon Stav baterie Konektory Montáž Stupeň krytí 0,2 0,25 ma 4 6 měsíců(4 x AA 8 x AA) Pokud není v režimu TEST déle než 3 minuty používána klávesnice V režimu TEST: Model 3310A: 110 ma 160 ma Model 3310B: 80 ma 130 ma V režimu TEST (s aktivním IR LED přísvitem): Natáčení videa: 750 ma (prvních 10 s) 450 ma (posledních 10 s) Pořizování fotografií: 700 ma 650 ma Při poklesu napětí baterií se na displeji (pouze model 3310A) objeví varování baterie vybité. Slot na SD kartu; 6 V DC napájení Popruh, stativ IP66 Pracovní rozsah teplot C Pracovní vlhkost 5 % 95 % Certifikace FCC & CE & ROHS 25

26 Fotopast Ltl Acorn 3310 A/B DODATEK II: OBSAH BALENÍ Název 3310A 3310B Fotopast 1 1 Popruh 1 1 CD s tímto návodem 1 1 Záruční list* 1 1 Vysvětlivky: * Záruční list může nahradit faktura nebo jiný nákupní doklad 26

27 Doporučení Poznamenejte si výrobní číslo vaší fotopasti. Dodatek II: Obsah balení Výrobní číslo Dovozce a servis fotopastí Ltl Acorn pro ČR a SR FOTOPAST.CZ s.r.o. Francouzská 815, Dobřichovice info@fotopast.cz Zákaznická linka:
