1 S třední škola stavební Jihlava Sada 1 Technologie betonu 16. Zpracování a ošetřování betonové směsi Digitální učební materiál projektu: SŠS Jihlava šablony registrační číslo projektu:cz.1.09/1.5.00/ Šablona: III/2 - inovace a zkvalitnění výuky prostřednictvím ICT Iveta Čopáková 2012 Projekt je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky

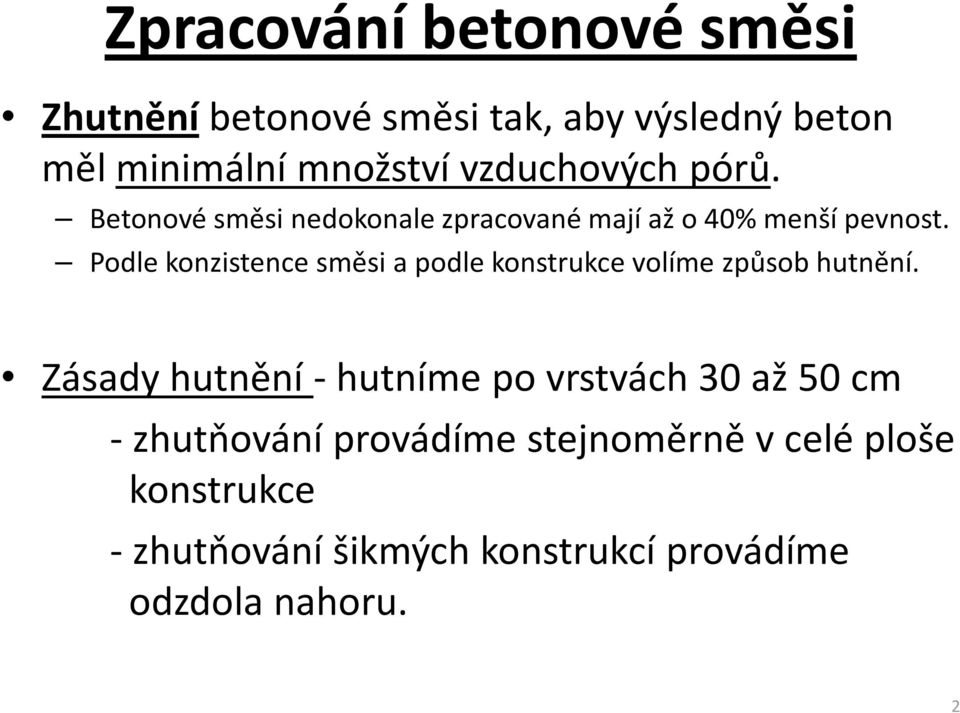

2 Zpracování betonové směsi Zhutněníbetonové směsi tak, aby výsledný beton měl minimální množství vzduchových pórů. Betonové směsi nedokonale zpracované mají až o 40% menší pevnost. Podle konzistence směsi a podle konstrukce volíme způsob hutnění. Zásady hutnění -hutníme po vrstvách 30 až 50 cm -zhutňování provádíme stejnoměrně v celé ploše konstrukce -zhutňování šikmých konstrukcí provádíme odzdola nahoru. 2

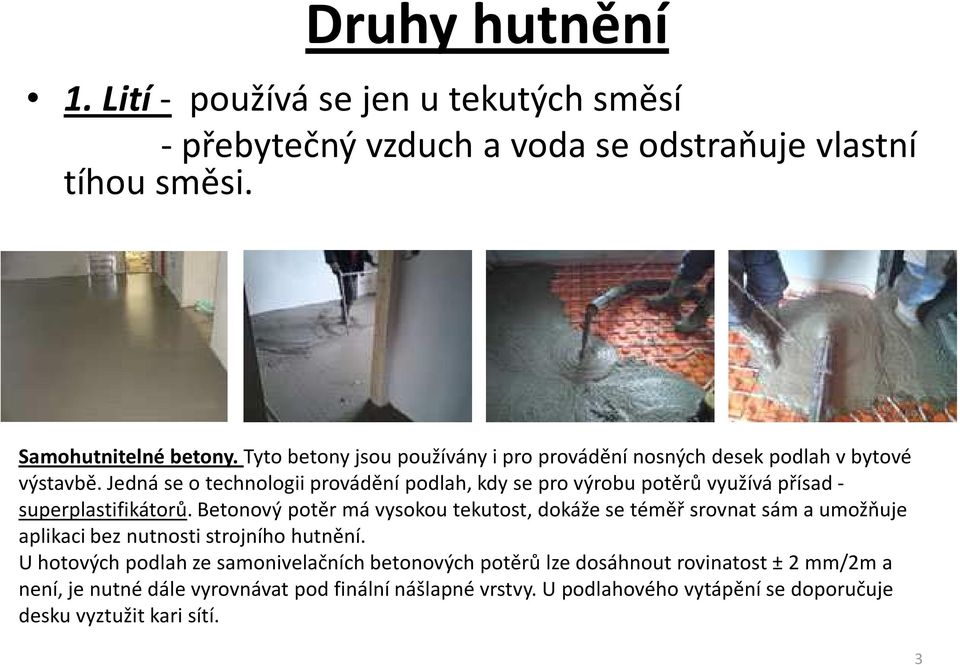

3 Druhy hutnění 1. Lití- používá se jen u tekutých směsí -přebytečný vzduch a voda se odstraňuje vlastní tíhou směsi. Samohutnitelnébetony. Tyto betony jsou používány i pro provádění nosných desek podlah v bytové výstavbě. Jedná se o technologii provádění podlah, kdy se pro výrobu potěrů využívá přísad - superplastifikátorů. Betonový potěr má vysokou tekutost, dokáže se téměř srovnat sám a umožňuje aplikaci bez nutnosti strojního hutnění. U hotových podlah ze samonivelačníchbetonových potěrů lze dosáhnout rovinatost ±2 mm/2m a není, je nutné dále vyrovnávat pod finální nášlapné vrstvy. U podlahového vytápění se doporučuje desku vyztužit kari sítí. 3

4 2. Pěchování používá se u směsí málo měkkých a měkkých. Pro betonáž tenkovrstvých konstrukcí z prostého betonu (podkladní mazanina). -používá se buď strojních pěchů nebo ručních. Vibrační pěchy Vibrační desky 4

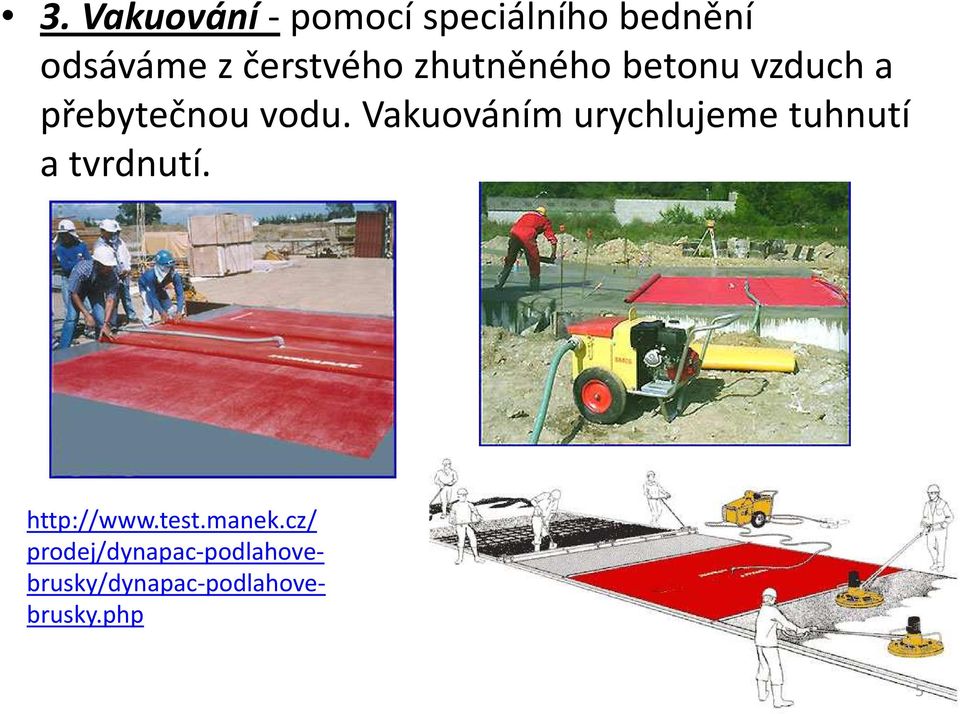

5 3. Vakuování-pomocí speciálního bednění odsáváme z čerstvého zhutněného betonu vzduch a přebytečnou vodu. Vakuováním urychlujeme tuhnutí a tvrdnutí. prodej/dynapac-podlahovebrusky/dynapac-podlahovebrusky.php 5

6 4. Vibrování-je nejpoužívanější způsob zhutňování betonové směsi. Ponorné vibrátory: mají válcovitý tvar a na konci jsou zaobleny, kmitavý pohyb vzniká rotací excentru uloženého v ocelovém pouzdře. 6

7 Plovoucí vibrátory: jsou mohutné a těžké přístroje se zabudovaným elektromotorem. Vibrace způsobují rázy v těle vibrátoru. Používá se pro masivní konstrukce. zásady:nepřekročit předepsanou dobu vibrace, vibrátor se nikdy nesmí dotýkat výztuže. Vibrační lišta je určena ke zhutňování a dokončování vodorovných ploch z betonových směsí. Hladičky betonu slouží pro konečnou povrchovou úpravu betonových povrchů. Při finální úpravě zavadlého betonu hladičkou se zlepšuje rovinnostpovrchu a zároveň se zvyšuje pevnost povrchové vrstvy betonu. 7

8 Příložné vibrátory: hutní betonovou směs nepřímo. Připevňujeme je na bednění. Rozkmitáním bednění je přenášena vibrace na betonovou směs. Používáme je ke zhutňování směsí v tenkých konstrukcí. 8

9 Lisování a vibrolisování-se používá pro směsi suché až zavlhlé. Nejčastěji se používá v panelárnách. 9

10 Vibrační stoly používáme vpanelárnách. Na spodku pracovní desky jsou umístěny synchronizované vibrátory, rozkmitáním desky se rozechvěje připevněná forma s betonovou směsí. 10

11 Ošetřování betonové směsi Způsob ošetřování závisí na ročním období. Léto Pokud teplota překročí 25 C musíme provést následující opatření: Po zavadnutí směsi se provádí kropení povrchu konstrukce min třikrát denně po dobu dní, poté jednou denně Alternativou je speciální univerzální ochranný nátěr, který zamezí odpařování vody z konstrukce; konstrukci poté přikryjeme fóliemi na ochranu před deštěm. Pokud na konstrukci intenzivně svítí slunce, musíme také provést předchozí opatření 11

12 Zima Teplota pod +5 C: -zpomalí se hydratační proces - dojde k snížení pevnosti betonu používáme: -cementy s vyšším vývinem hydratačního tepla, - o třídu vyšší kvalitu cementu -zvýšené množství cementu až o 10%. Teplota 0 C až -3 C: -ohříváme záměsovouvodu na 60 C -po uložení a zhutnění betonové směsi, zakryjeme konstrukci tepláky a konstrukci můžeme dále propařovat 12

13 Teplota -3 C až -15 C:-ohříváme vodu a kamenivo jako v předchozím případě -používáme mrazuvzdorné přísady, konstrukci musíme prohřívat Teplota pod -15 C: v takovýchto mrazech se betonáž provádět nesmí betonáž základů: -při betonáži musíme zabránit zamrznutí základové spáry; základ nehloubíme až na úroveň základové spáry, ponecháme cca 30 cm zeminy, kterou odstraňujeme těsně před betonáží v potřebné délce záběru Nikdy nesmíme nabetonovávatna zmrzlé konstrukce. 13

14 Vady při nesprávném ošetření Trhliny způsobené nedostatečným ošetřením betonu Provedení základové desky z nevhodného betonu. Nebyl dodržen technologický předpis (zejména ošetřování betonu) a pravděpodobně ani kvalita betonové směsi. Zkroucení betonových desek 14
