Univerzální vysílač radiového signálu Návod k použití. Univerzální vysílač radiového signálu Obj. č.: GIRA Info. Funkce.

Transkript

1 ávod k použití Obj. č.: unkce umožňuje rozšíření stávající instalace pomocí bezdrátově přenášených řídících příkazů ke spínání spotřebičů na 230 V. je používán jako vysílač ve funkcích spínače, tlačítkového spínače nebo ovládače žaluzií. Je-li na vstupy E1 a E2 přivedeno síťové napětí (230 V stř.), vyšle univerzální vysílač řídící radiový signál, který je srozumitelný všem přijímačům sběrnicového systému. unkce: Spínací vysílač 2-kanálový (kanál 1 a 2) Univerzální vysílač vyšle signál k sepnutí (zapnout / vypnout) dvěma nezávislým kanálům (kanál 1, kanál 2). Vstupy jsou vybuzeny přiložením 230 V stř., např. konvenčním spínačem. Zvláštní funkce Zvonkový režim umožňuje odeslat řídící signál po krátkém stisknutí tlačítka spínače (stisk > 0,2 sec. = signál Zapnout ) nebo jeho uvolnění (= signál Vypnout ). AC 230 V~ unkce: Tlačítkový vysílač 1-kanálový (Zap/Vyp) Univerzální vysílač vyšle povel k sepnutí (sepnutí (zapnout / vypnout) jedním kanálem, tzn. ve funkci tlačítkového vysílače je možný jen 1-kanálový provoz. Vstupy jsou vybuzeny dvěma nezávislými signály tlačítek, např.: dvoutlačítkovým spínačem (tlač. 1 = zapnout, tlač. 2 = vypnout). unkce: Vysílač ovládání žaluzií 1-kanálový Univerzální vysílač vyšle řídící signál žaluzií jedním kanálem. Vstupy jsou vybuzeny spínačem žaluzií nebo vložkou ovládání žaluzií. Montáž Pozor! Instalaci a připojování elektrických zařízení smí provádět jen školený odborník. K univerzálnímu radiovému vysílači nepřipojujte paralelně žádné motory! Při aplikacích mimo podomítkovou krabici zajistěte dostatečnou dotykovou ochranu, např. vestavbu do nadomítkové krabice typu rozvaděč. Pokud mají být nástěnné radiové vysílače používány ve vícenásobné kombinaci se zásuvkami SCHUKO, je třeba použít zásuvky Gira SCHUKO s bezšroubovou zásuvnou svorkovnicí, protože i po sejmutí krytu zajišťují dotykovou ochranu. 16/00 Strana: 1 z 6

2 # GIRA ávod k použití Univerzální vysílač instalujte do 60 mm hluboké podomítkové krabice za podomítkovou vložku. : Při přiřazování je citlivost přijímače omezena z cca 100 m (při přímé viditelnosti) na cca 5 m. Instalace AC 230 V~ 1. Zvolte požadovanou funkci, viz Instalace a nastavení. 2. Připojte fázi síťového napětí (230 V stř.) a ovládací vedení univerzálního vysílače s podomítkovou vložkou podle funkce (viz Instalace a nastavení. Anténa Pokud je dosah univerzálního vysílače nedostatečný, lze jej zvětšit rozvinutím antény. Zajistěte její odstup od velkoplošných kovových prvků, např. kovové rámy dveří apod. Anténu nezkracujte, neprodlužujte, neodstraňujte izolaci. Instalace a nastavení braun schwarz blau B K2 AB AUS Schalter K1 AU EI E2 E1 Taster/ Univerzální vysílač vysílá řídící signál v závislosti na nastavené funkci. Požadovanou funkci univerzálního vysílače zvolte otočným voličem. Přípojná vedení jsou: : eutrální vodič (modrý) E1: Vstup 1 (černý) E2: Vstup 2 (hnědý) B : Zpoždění mezi přiložením síťového napájení (např. stiskem připojeného tlačítka) a zapnutím spotřebiče pomocí přijímače (např. zapnutí osvětlení) je cca 300 ms. Pozor! Univerzální vysílač musí být aktivován po dobu min. 2 sec. (např. tlačítko musí být stisknuto cca 2 sec.)! Při kratším čase může dojít ke vzniku závady v činnosti. Pokud k tomu dojde, zapněte univerzální vysílač na dobu cca 10 min bez napětí (např. připojený tlačítkový modul neobsluhujte cca 10 minut). 16/00 Strana: 2 z 6

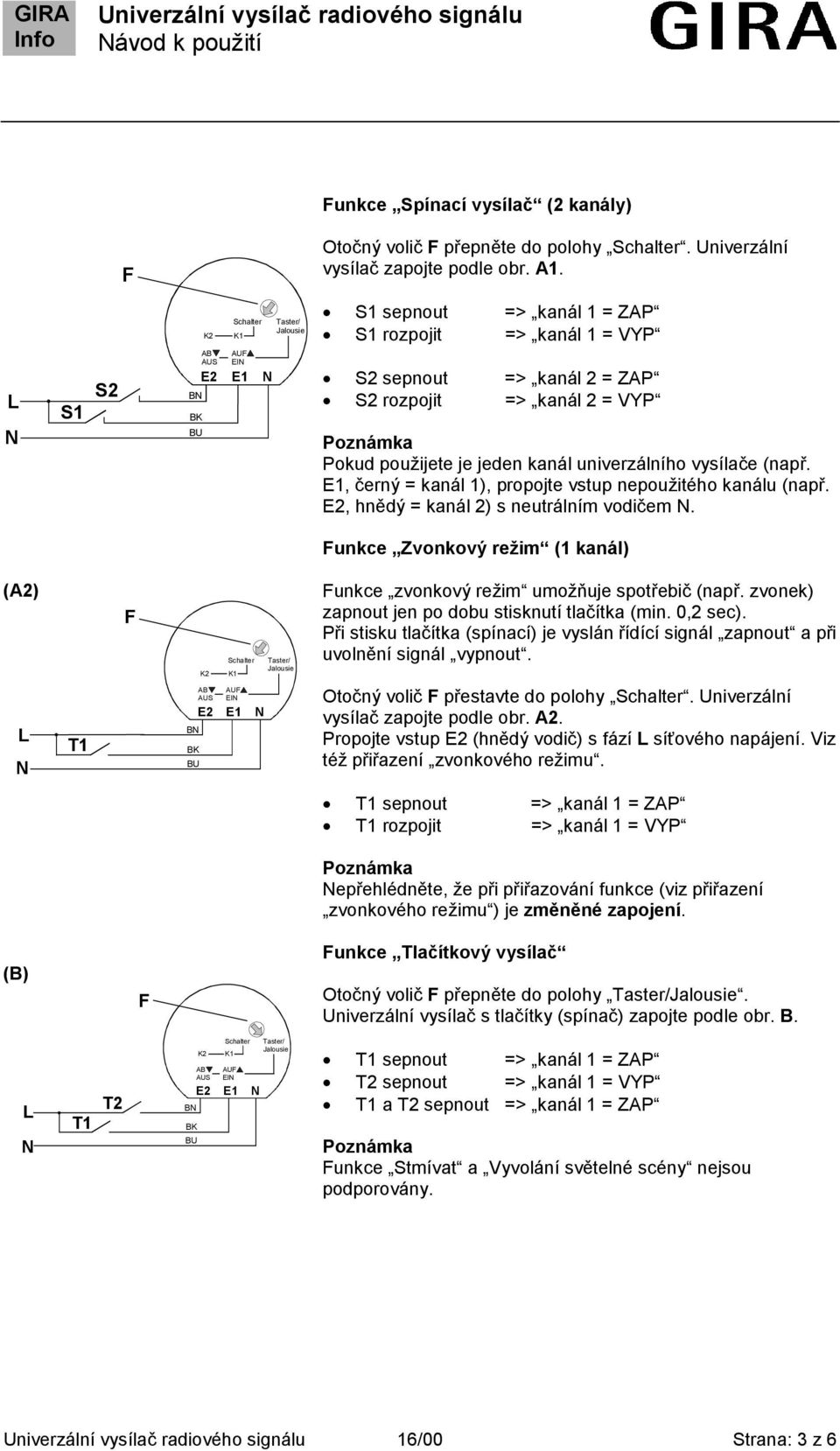

3 ávod k použití unkce Spínací vysílač (2 kanály) Otočný volič přepněte do polohy Schalter. Univerzální vysílač zapojte podle obr. A1. K2 Schalter K1 Taster/ S1 sepnout => kanál 1 = ZAP S1 rozpojit => kanál 1 = VYP S1 S2 B AB AUS AU EI E2 E1 S2 sepnout => kanál 2 = ZAP S2 rozpojit => kanál 2 = VYP Pokud použijete je jeden kanál univerzálního vysílače (např. E1, černý = kanál 1), propojte vstup nepoužitého kanálu (např. E2, hnědý = kanál 2) s neutrálním vodičem. unkce Zvonkový režim (1 kanál) (A2) K2 Schalter K1 Taster/ unkce zvonkový režim umožňuje spotřebič (např. zvonek) zapnout jen po dobu stisknutí tlačítka (min. 0,2 sec). Při stisku tlačítka (spínací) je vyslán řídící signál zapnout a při uvolnění signál vypnout. AUS EI E2 E1 B Otočný volič přestavte do polohy Schalter. Univerzální vysílač zapojte podle obr. A2. Propojte vstup E2 (hnědý vodič) s fází síťového napájení. Viz též přiřazení zvonkového režimu. sepnout => kanál 1 = ZAP rozpojit => kanál 1 = VYP epřehlédněte, že při přiřazování funkce (viz přiřazení zvonkového režimu ) je změněné zapojení. (B) unkce Tlačítkový vysílač Otočný volič přepněte do polohy Taster/. Univerzální vysílač s tlačítky (spínač) zapojte podle obr. B. T2 AUS EI E2 E1 B sepnout => kanál 1 = ZAP T2 sepnout => kanál 1 = VYP a T2 sepnout => kanál 1 = ZAP unkce Stmívat a Vyvolání světelné scény nejsou podporovány. 16/00 Strana: 3 z 6

4 ávod k použití (C1) unkce Ovládání žaluzií (C2) J1 AUS EI E2 E1 B Otočný volič přepněte do polohy Taster/. Univerzální vysílač se spínačem žaluzií zapojte podle obr. C1 nebo s vložkou ovládače žaluzií podle obr. C2. J1 sepnout => žaluzie = nahoru J1 sepnout => žaluzie = dolů Motor 1 2 J1 AUS EI E2 E1 B unkce Přestavění lamel není podporována. Přiřazení vysílačů a přijímačů signálu (s výjimkou zvonkového režimu) Jednomu kanálu univerzálního vysílače lze přiřadit libovolné množství přijímačů radiových signálů. Při přiřazování je citlivost přijímače omezena z cca 100 m (při přímé viditelnosti) na cca 5 m. Přiřazení kanálu Postup 1. Přijímač radiového signálu přepněte do programovacího režimu (viz návod k použití Přijímač radiového signálu ). 2. Stiskněte odpovídající tlačítko, spínač nebo ovládač žaluzií na dobu min. 2 sec., aby vstupy (E1 nebo E2) byly napájeny síťovým napětím. 3. Přijímač radiového signálu přepněte do provozního režimu (viz návod k použití Přijímač radiového signálu ). Tím je přiřazení ukončeno. Zrušení přiřazení kanálu ovým přiřazením téhož kanálu (kanál 1 nebo kanál 2) je předchozí přiřazení zrušeno. 16/00 Strana: 4 z 6

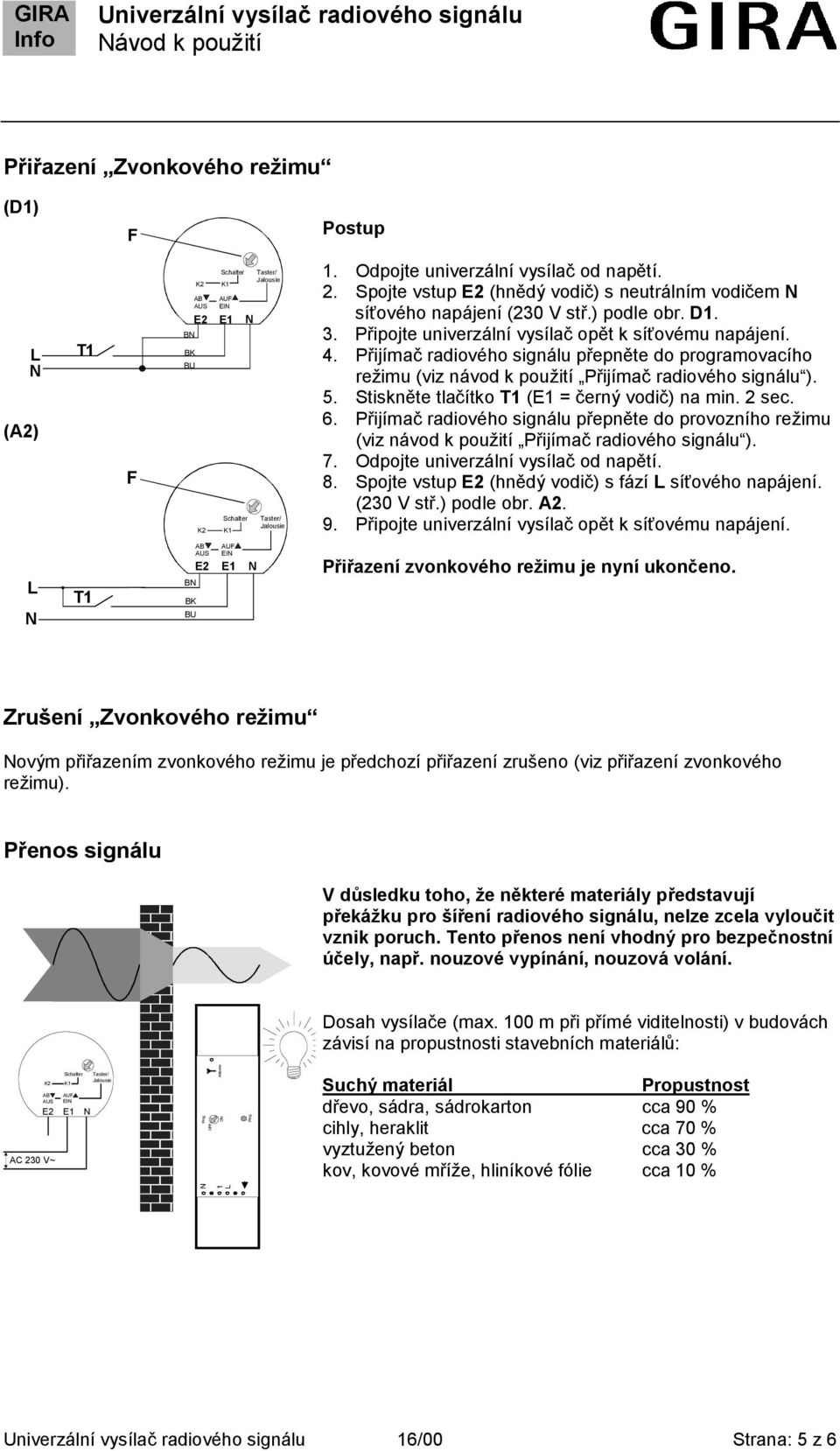

5 ávod k použití Přiřazení Zvonkového režimu (D1) Postup (A2) AUS EI E2 E1 B 1. Odpojte univerzální vysílač od napětí. 2. Spojte vstup E2 (hnědý vodič) s neutrálním vodičem síťového napájení (230 V stř.) podle obr. D1. 3. Připojte univerzální vysílač opět k síťovému napájení. 4. Přijímač radiového signálu přepněte do programovacího režimu (viz návod k použití Přijímač radiového signálu ). 5. Stiskněte tlačítko (E1 = černý vodič) na min. 2 sec. 6. Přijímač radiového signálu přepněte do provozního režimu (viz návod k použití Přijímač radiového signálu ). 7. Odpojte univerzální vysílač od napětí. 8. Spojte vstup E2 (hnědý vodič) s fází síťového napájení. (230 V stř.) podle obr. A2. 9. Připojte univerzální vysílač opět k síťovému napájení. AUS EI E2 E1 B Přiřazení zvonkového režimu je nyní ukončeno. Zrušení Zvonkového režimu ovým přiřazením zvonkového režimu je předchozí přiřazení zrušeno (viz přiřazení zvonkového režimu). Přenos signálu V důsledku toho, že některé materiály představují překážku pro šíření radiového signálu, nelze zcela vyloučit vznik poruch. Tento přenos není vhodný pro bezpečnostní účely, např. nouzové vypínání, nouzová volání. Dosah vysílače (max. 100 m při přímé viditelnosti) v budovách závisí na propustnosti stavebních materiálů: AUS EI E2 E1 AC 230 V~ Prog O O Antenne 1 Prog Suchý materiál Propustnost dřevo, sádra, sádrokarton cca 90 % cihly, heraklit cca 70 % vyztužený beton cca 30 % kov, kovové mříže, hliníkové fólie cca 10 % 16/00 Strana: 5 z 6

6 ávod k použití Technická data apájení: 230 V ~ Vysílací frekvence: 433,42 MHz, ASK Dosah vysílače: max. 100 m (při přímé viditelnosti) Zpoždění: cca 300 ms Teplotní rozsah: -20 C +55 C Schvalovací protokol: PD-D Rozměry (Ø x H): 52 mm x 21 mm Záruka výrobce a naše zařízení poskytujeme záruku bez vlivu na nároky koncového uživatele vůči prodejci vyplývající z kupní smlouvy takto: 1. aše záruka zahrnuje podle našeho uvážení opravu nebo novou dodávku zařízení, pokud je jeho funkčnost ovlivněna nebo znemožněna na základě prokazatelných materiálových nebo výrobních závad. 2. Záruční lhůta se řídí našimi obecnými obchodními podmínkami. Dodržení záruční lhůty je třeba doložit datem nákupu v přiloženém dokladu o koupi, dodacím listu nebo podobném dokladu. 3. áklady na zaslání v každém případě nese kupující. Prosím odešlete zařízení vyplaceně s popisem závady na náš centrální zákaznický servis: Gira SBS EEKTRO s.r.o. Service Center Hradiště 96/6-8 CZ Ústí nad abem CE je schvalovací symbol, který je určen výhradně pro úřady a není zárukou existence vlastností výrobku. Gira SBS EEKTRO s.r.o. Hradiště 96/6-8 CZ Ústí nad abem Telefon: Telefax: Internet: 16/00 Strana: 6 z 6
