GOLDEN HIND, MĚŘÍTKO: 1/72, délka: 500mm, šířka: 225mm, výška: 460mm

Transkript

1 GOLDEN HIND, 1577 MĚŘÍTKO: 1/72, délka: 500mm, šířka: 225mm, výška: 460mm HISTORIE: Golden Hind Byla vlajkovou lodí Sira Francise Drakea při jeho plavbě kolem světa v roce Původní název lodi byl Pelican, ale během cesty ji Drake přejmenoval právě na Golden Hind. Přesné rozměry ani žádné výkresy lodi se do dnešních dnů nedochovali, ale předpokládá se, že loď měla délku trupu kolem 25 metrů a výtlak kolem 120tun. Výzbroj lodi byl 18 děl různých ráží. Model byl rekonstruován na základě obrázku Golden Hindu na Hondiusově mapě z roku Seznam doporučeného nářadí: 1)Modelářský nůž nebo skalpel 2)Mini vrtačka 3)Vrtáčky různých průměrů 4)Brusný papír různé hrubosti 5)Nůžky 6)Pinzeta 7)Kolíčky na prádlo 8)Tužku 9)Pravítko 10)Sadu jehlových pilníků 12)Šicí stroj 13)Ohýbačku nosníků (nejlépe elektrickou) 14)Modelářský soustruh Před začátkem stavby: Před začátkem stavby je potřeba důkladně pročíst stavební návod a při stavbě dbát na pořadí montážních kroků. Jednotlivé díly vyřezávejte z archů velice pečlivě ostrým nožem. Před lepením dílů zkontrolujte, jestli k sobě jednotlivé lepené díly pasují, popřípadě proveďte korektury. Během lepení, barvení, lakování a při práci s jinými chemikáliemi je potřeba v pracovní místnosti důkladně větrat. K lepení dřevěných modelů je možno použít disperzního lepidla (např. Herkules), k lepení kovových a resinových dílů je možno použít sekundové lepidla. Zbarvení: Dřevěné lodě byly kvůli ochraně trupu lodi před působením mořské vody a dřevními škůdci natírány směsí na bázi dehtu čímž dostaly červeno hnědou až černou barvu. Paluba byla v původní barvě dřeva. Kotvy a ostatní kovové doplňky měly barvu černou. Galeony 17. Století byly na bocích zdobeny barevnými geometrickými obrazci, tuto výzdobu je možné vytvořit pomocí samolepící pásky (pomocí níž lze udělat masky přes které se aplikuje nátěr) a barev běžně dostupných v modelářských obchodech na barvení plastikových modelů. 1

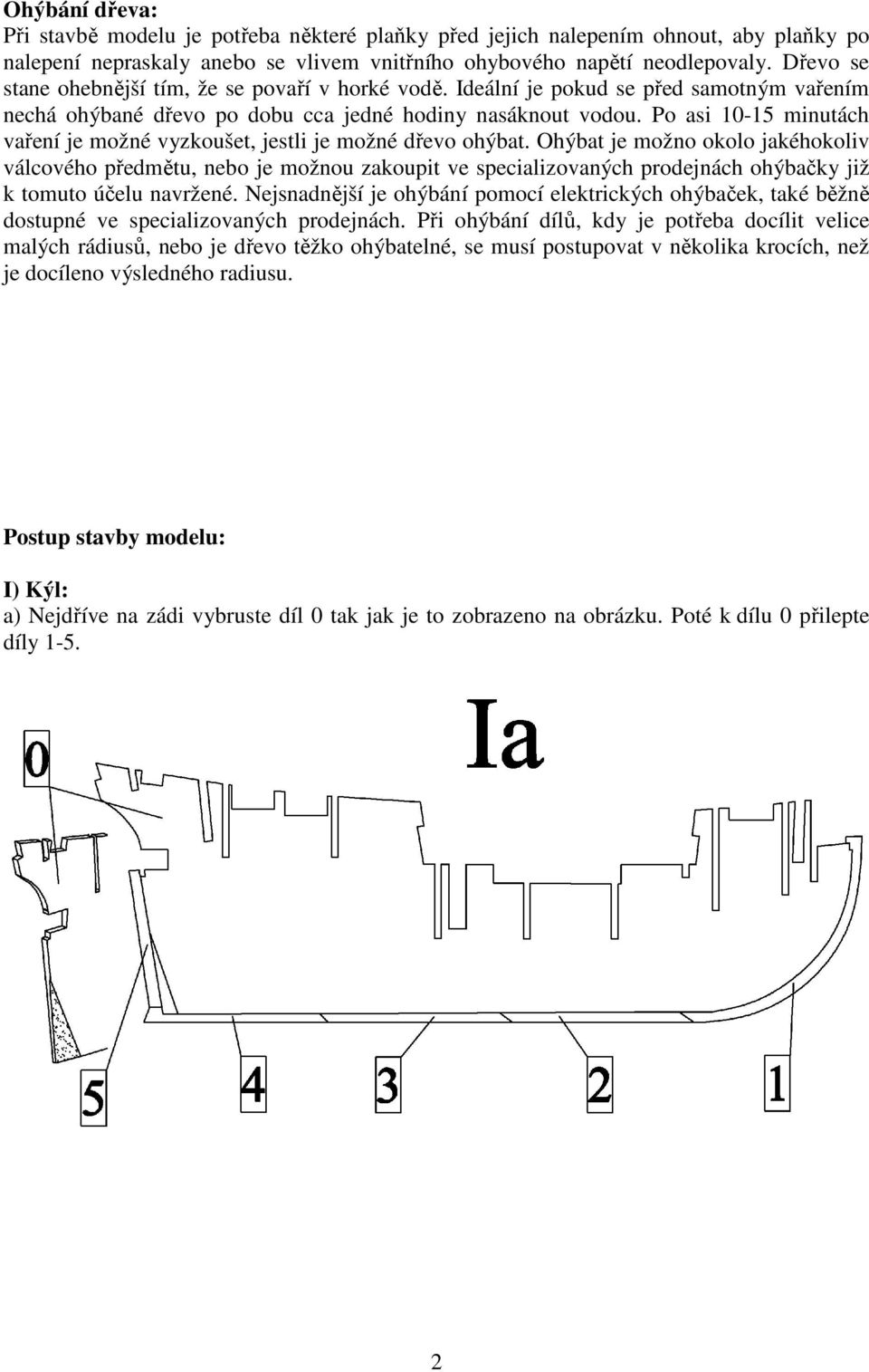

2 Ohýbání dřeva: Při stavbě modelu je potřeba některé plaňky před jejich nalepením ohnout, aby plaňky po nalepení nepraskaly anebo se vlivem vnitřního ohybového napětí neodlepovaly. Dřevo se stane ohebnější tím, že se povaří v horké vodě. Ideální je pokud se před samotným vařením nechá ohýbané dřevo po dobu cca jedné hodiny nasáknout vodou. Po asi minutách vaření je možné vyzkoušet, jestli je možné dřevo ohýbat. Ohýbat je možno okolo jakéhokoliv válcového předmětu, nebo je možnou zakoupit ve specializovaných prodejnách ohýbačky již k tomuto účelu navržené. Nejsnadnější je ohýbání pomocí elektrických ohýbaček, také běžně dostupné ve specializovaných prodejnách. Při ohýbání dílů, kdy je potřeba docílit velice malých rádiusů, nebo je dřevo těžko ohýbatelné, se musí postupovat v několika krocích, než je docíleno výsledného radiusu. Postup stavby modelu: I) Kýl: a) Nejdříve na zádi vybruste díl 0 tak jak je to zobrazeno na obrázku. Poté k dílu 0 přilepte díly

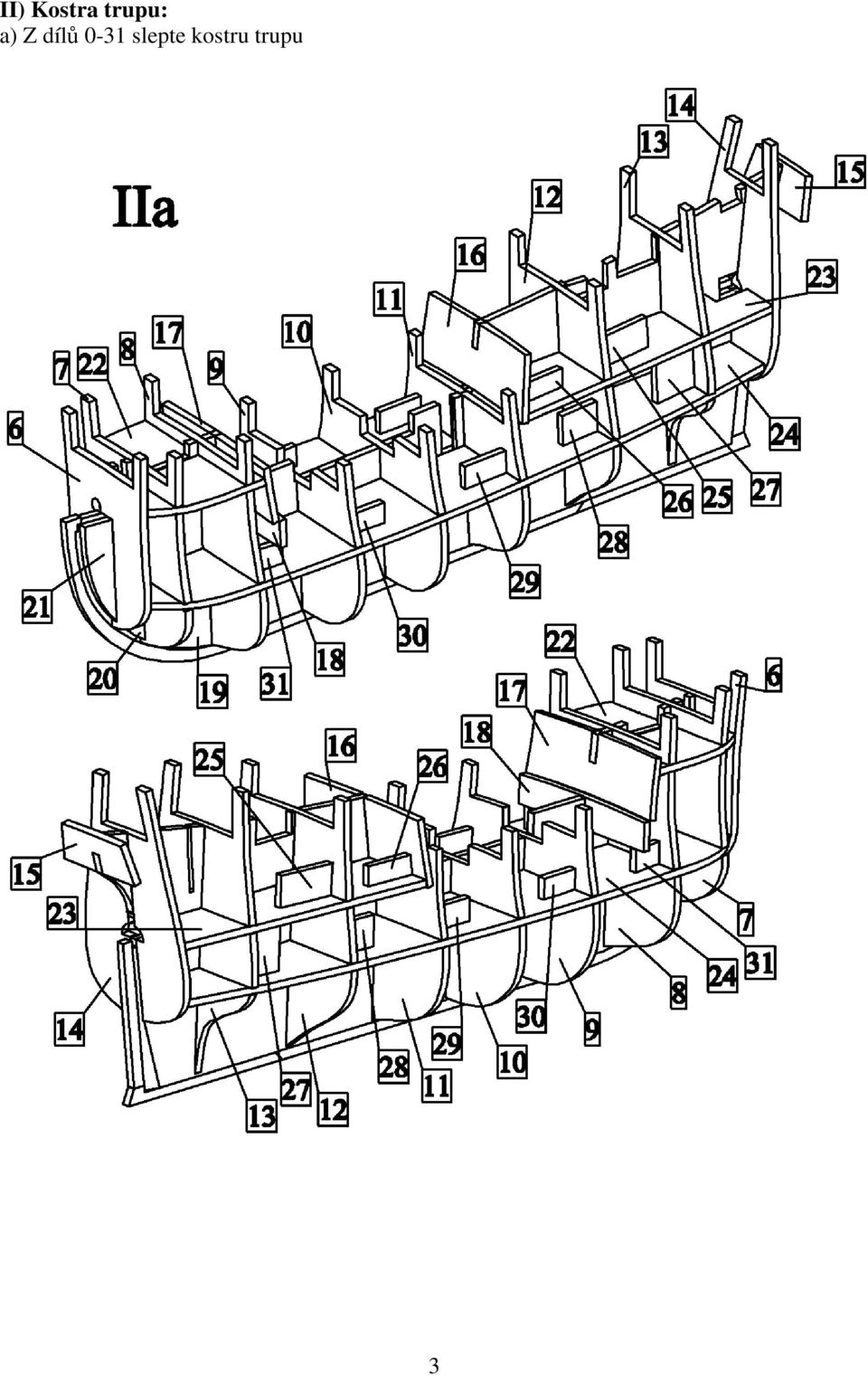

3 II) Kostra trupu: a) Z dílů 0-31 slepte kostru trupu 3

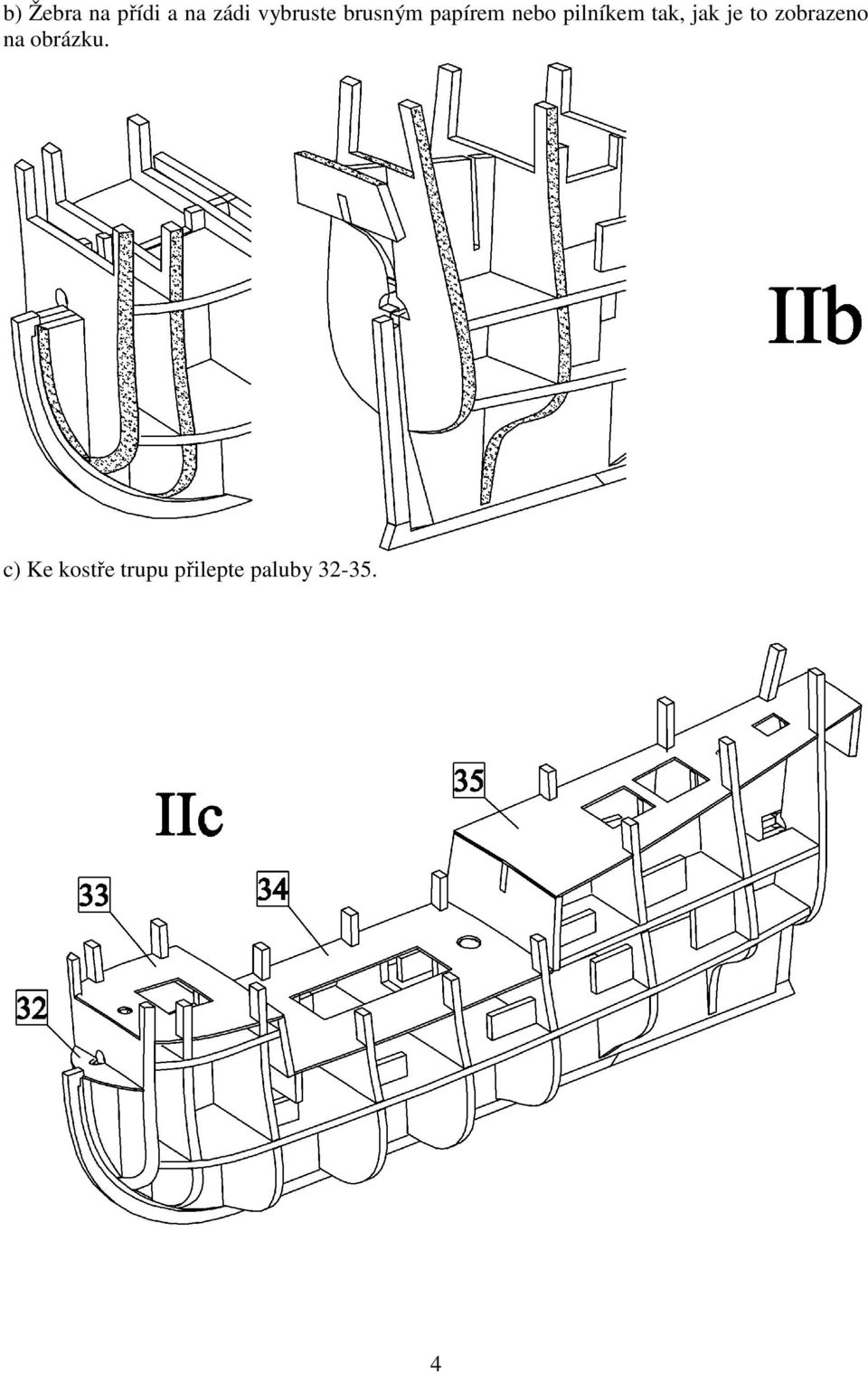

4 b) Žebra na přídi a na zádi vybruste brusným papírem nebo pilníkem tak, jak je to zobrazeno na obrázku. c) Ke kostře trupu přilepte paluby

5 II) Plaňkování I: a) Plaňkami 36 oplaňkujte příď a záď tak, jak je to zobrazeno na obrázku. b) Plaňkami 36 oplaňkujte trup. Při lepení planěk postupujte směrem od přídě k zádi. Nakonec oplaňkujte záďové zrcadlo. 5

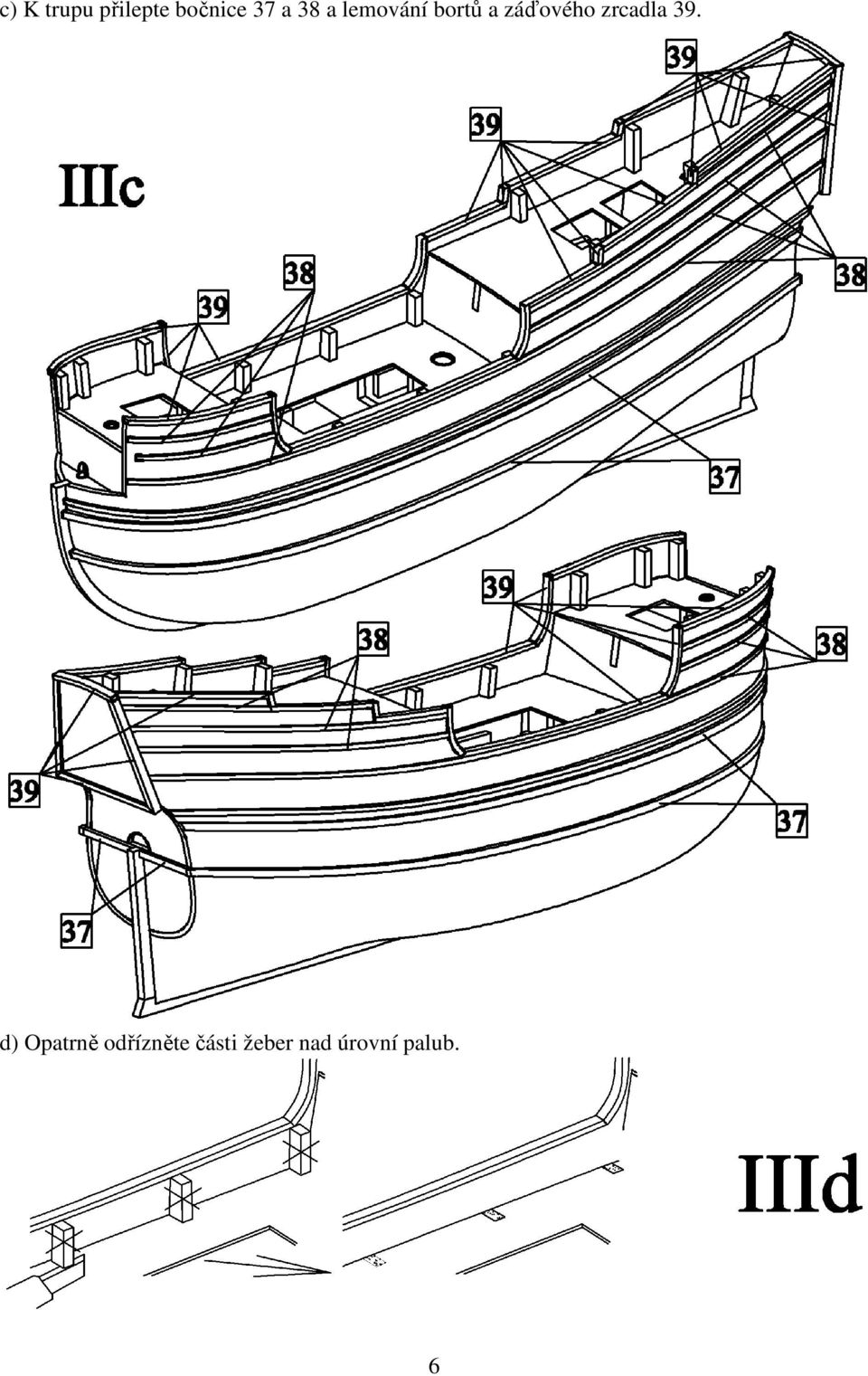

6 c) K trupu přilepte bočnice 37 a 38 a lemování bortů a záďového zrcadla 39. d) Opatrně odřízněte části žeber nad úrovní palub. 6

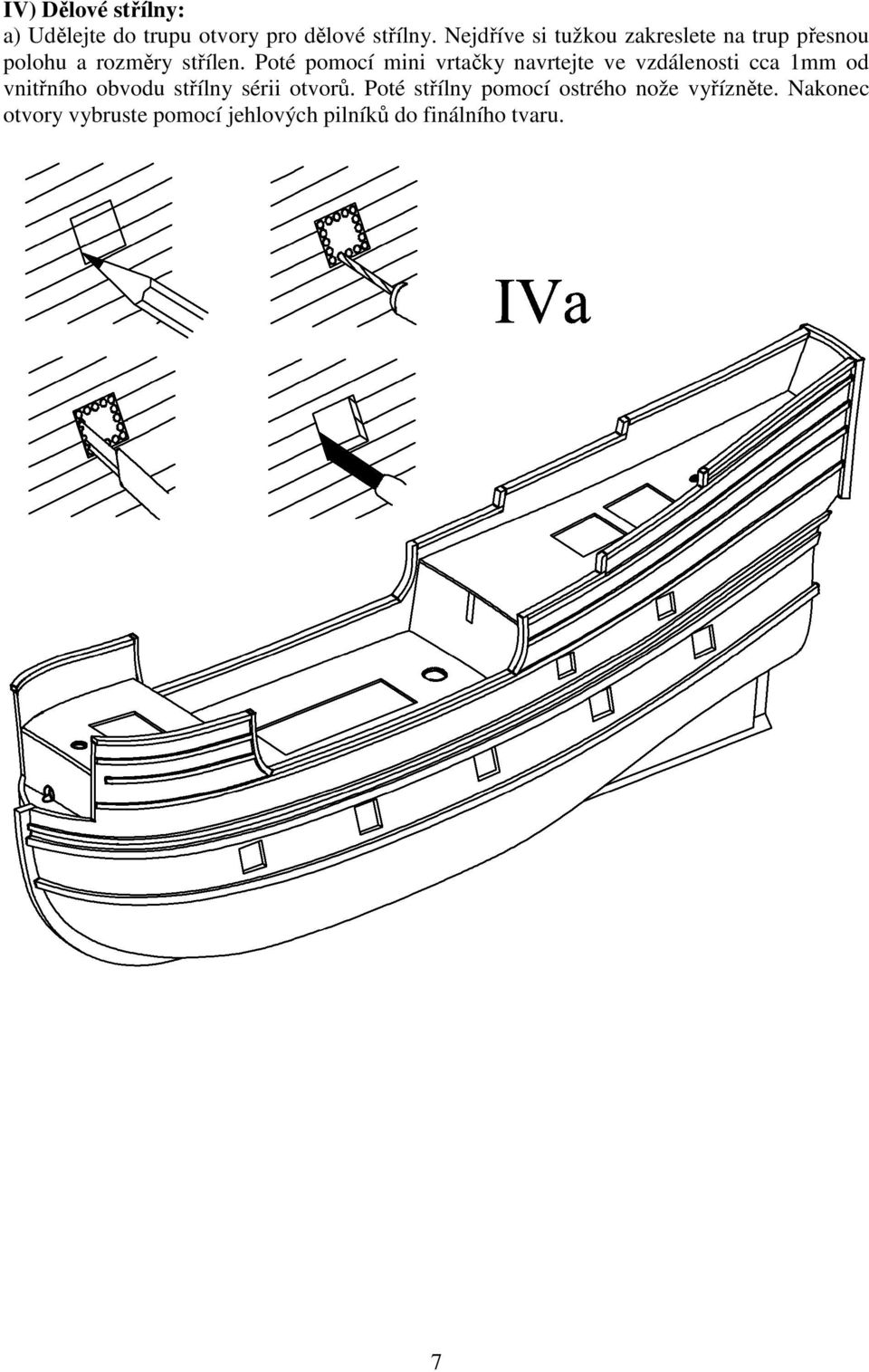

7 IV) Dělové střílny: a) Udělejte do trupu otvory pro dělové střílny. Nejdříve si tužkou zakreslete na trup přesnou polohu a rozměry střílen. Poté pomocí mini vrtačky navrtejte ve vzdálenosti cca 1mm od vnitřního obvodu střílny sérii otvorů. Poté střílny pomocí ostrého nože vyřízněte. Nakonec otvory vybruste pomocí jehlových pilníků do finálního tvaru. 7

8 V) Paluby: a) Na příslušná místa přilepte paluby

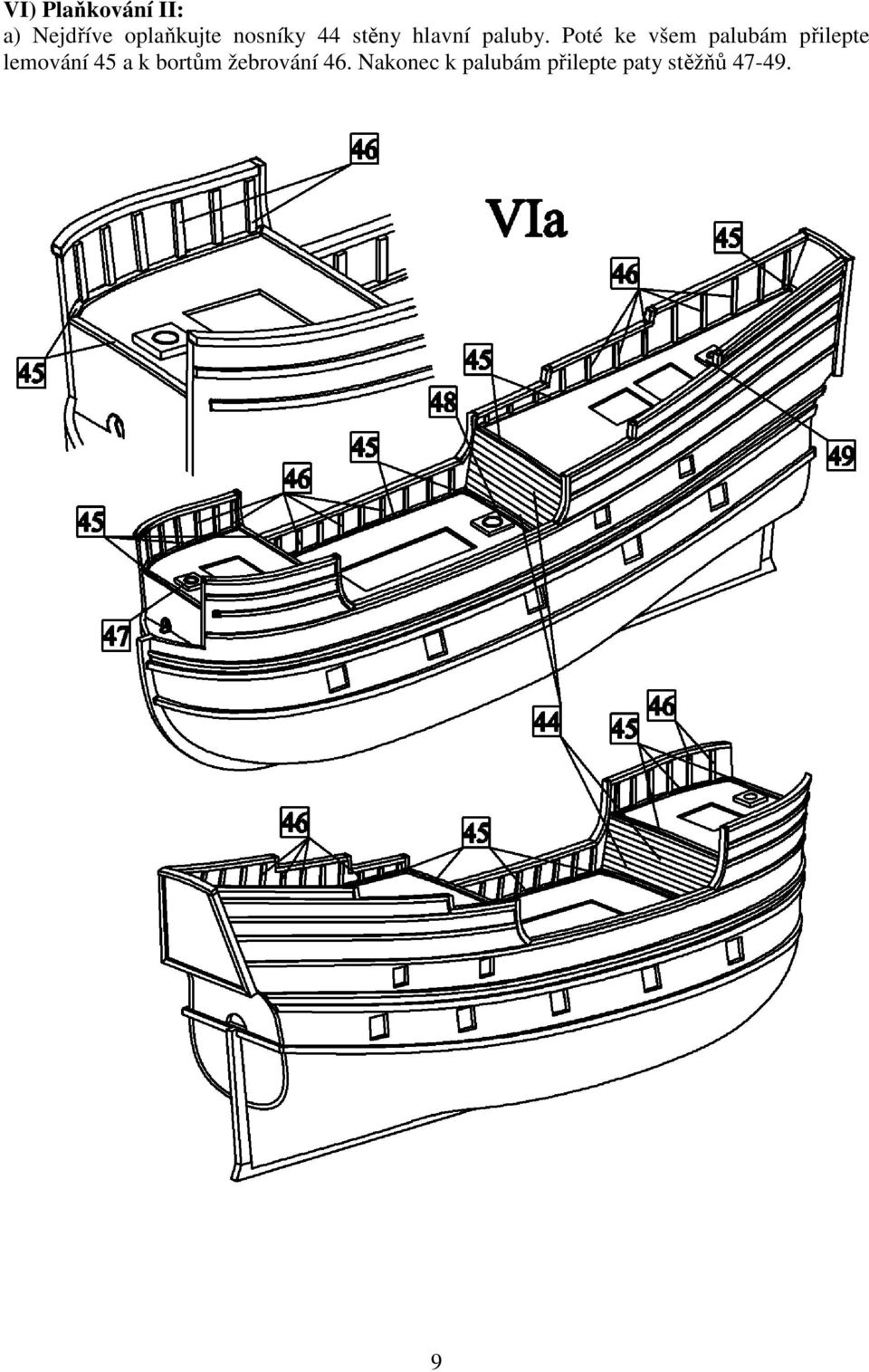

9 VI) Plaňkování II: a) Nejdříve oplaňkujte nosníky 44 stěny hlavní paluby. Poté ke všem palubám přilepte lemování 45 a k bortům žebrování 46. Nakonec k palubám přilepte paty stěžňů

10 VII) Dělové hlavně: a) Nejdříve do dílů navrtejte otvory a poté do nich vlepte dělové hlavně 50 a

11 VIII) Klounová paluba: a) Nejdříve do trupu lodi vyvrtejte otvory pro kotevní lano. Poté z dílů vyrobte kotevní krakorce a přilepte je k trupu. Poté k příďovému vazu přilepte kloun a průvlaky 57. Poté ke klounu a trupu přilepte příčné a podélné trámy 58 a 59. b) Ke klounové palubě přilepte podélné trámy 60 11

12 c) Ke klounové palubě přilepte díly 61 s toaletami 62 a poté i podélné trámy 63. d) Z dílů 64 a 65 slepte stěny klounové paluby a ty poté vyztužte nosníky 66 a 67. IX) Detaily: a) Z nosníků 66 vyrobte palubní zábradlí. 12

13 b) Z dílů vyrobte palubní rošty. c) Z dílů vyrobte pacholata. 13

14 d) Z dílů vyrobte otočné děla. e) Z dílů vyrobte boční úvazníky. f) Z dílů 84 a 85 slepte schody. 14

15 g) Z dílů slepte dveře. h) Z nosníků 94 vyrobte kryt kormidelního stanoviště. i) Z dílů 95 a 96 vyrobte dvířka dělových střílen. 15

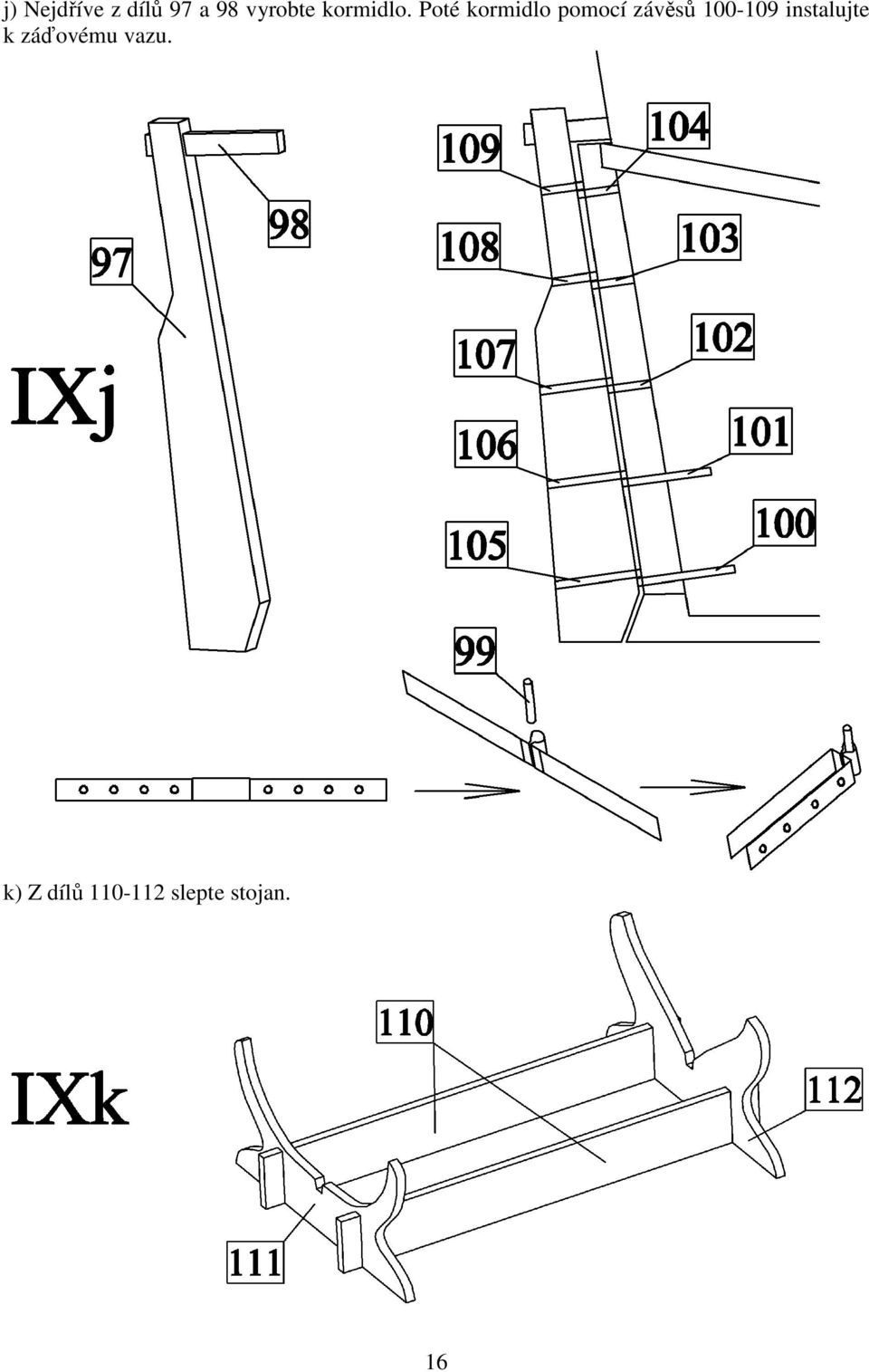

16 j) Nejdříve z dílů 97 a 98 vyrobte kormidlo. Poté kormidlo pomocí závěsů instalujte k záďovému vazu. k) Z dílů slepte stojan. 16

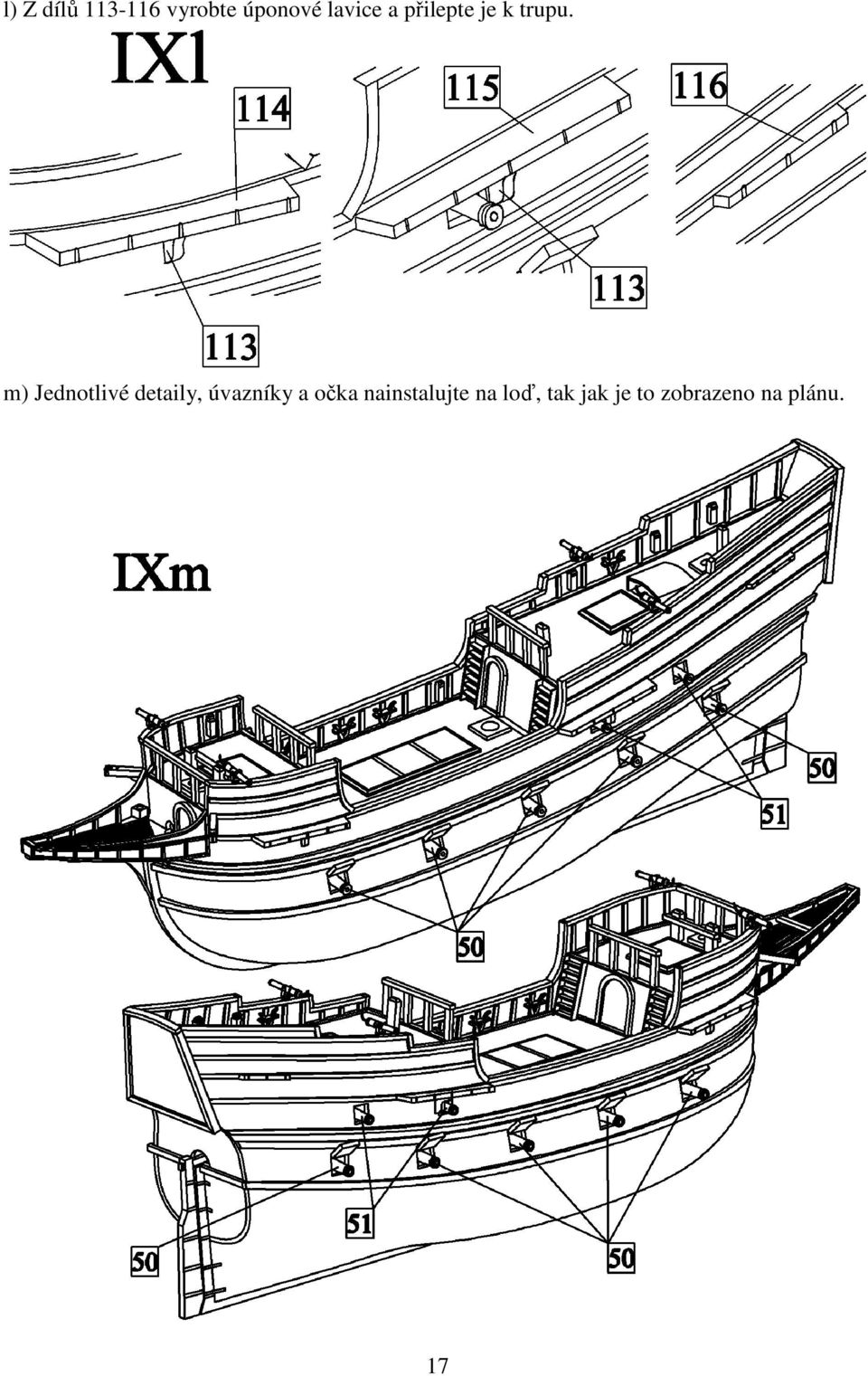

17 l) Z dílů vyrobte úponové lavice a přilepte je k trupu. m) Jednotlivé detaily, úvazníky a očka nainstalujte na loď, tak jak je to zobrazeno na plánu. 17

18 X) Úponové kladky: a) Nejdříve provlečte díly 120 a 122 skrze obruče 119 a 121. Poté díly 120 a 122 ohněte a volný konec přilepte k rubové straně dílu. Poté do obručí vsaďte kladky 117 a 118. Nakonec obruče v krčku stlačte tak, aby z nich kladky nemohly vypadnout. b) Nejdříve přilepte úvazové kladky k úvazovým lavicím a poté k nim přilepte lemovíní

19 XI) Čelen: a) Nejdříve vyrobte vybroušením z kulatiny čelen 124 a ten poté uvažte ke klounu pomocí lana 126. Nakonec na příslušné místo přilepte příčnou desku 127 s úvazovými kolíky 128. XII) Kotvy: a) Z dílů vyrobte kotvu a poté k ní uvažte kotevní lano 133. Poté nainstalujte kotvu ke kotevnímu krakorci a úponovým lavicím, volné konce lan 137 a 135 uvažte k přednímu zábradlí. 19

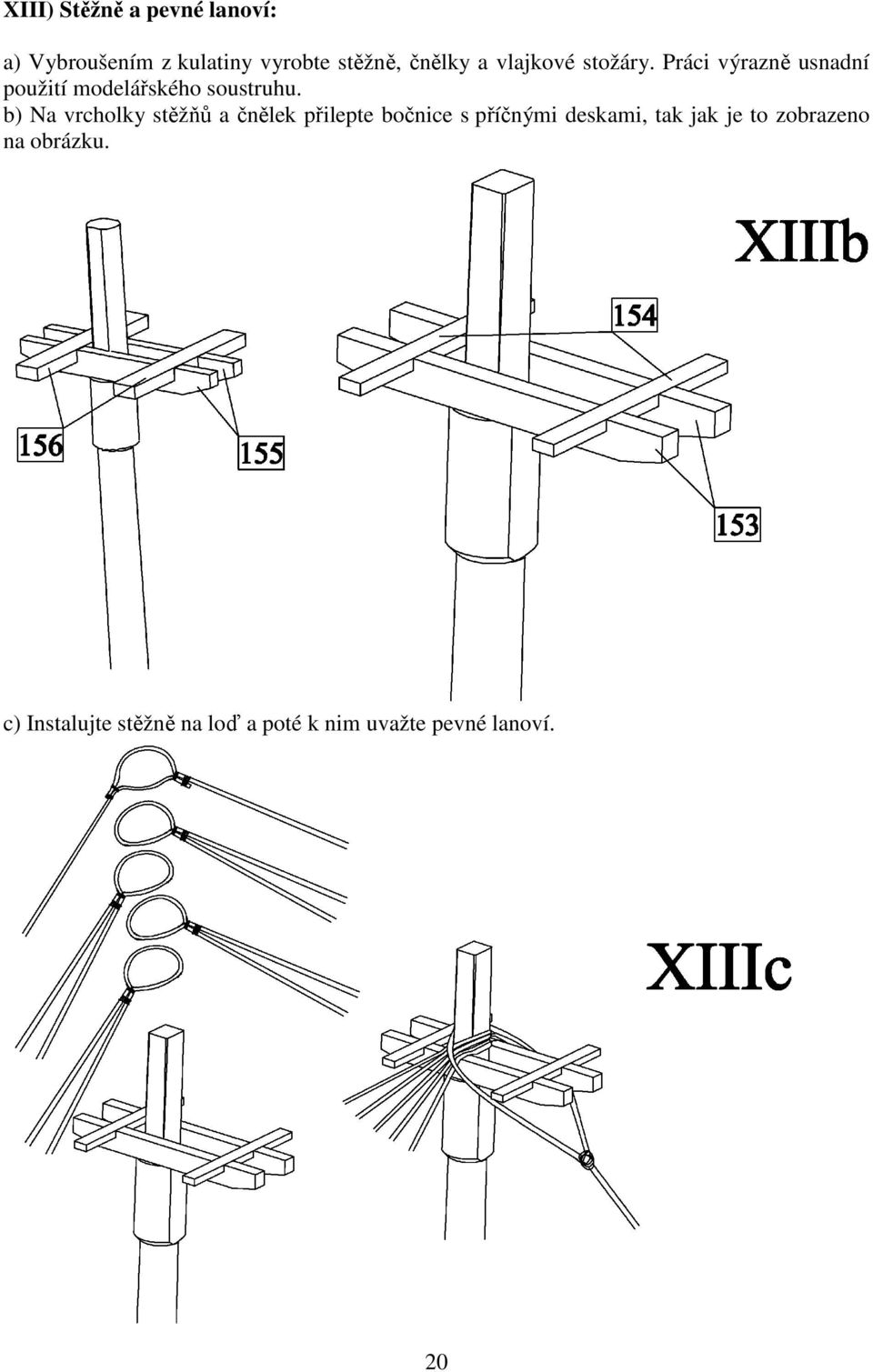

20 XIII) Stěžně a pevné lanoví: a) Vybroušením z kulatiny vyrobte stěžně, čnělky a vlajkové stožáry. Práci výrazně usnadní použití modelářského soustruhu. b) Na vrcholky stěžňů a čnělek přilepte bočnice s příčnými deskami, tak jak je to zobrazeno na obrázku. c) Instalujte stěžně na loď a poté k nim uvažte pevné lanoví. 20

21 XIV) Koše: a) Z dílů slepte koše. b) Nejdříve upevněte úponové kladky 118 do obručí tak jak je to zobrazeno na obrázku. Poté vyvrtejte do dílů 160 a 161 otvory a do nich úponové kladky i s kováním přilepte. Koše poté instalujte na stěžně. 21

22 XV) Ráhna a pohyblivé lanoví: a) Vybroušením z kulatiny vyrobte jednotlivé ráhna. Práci výrazně usnadní použití modelářského soustruhu. b) Ráhna uvažte pomocí pohyblivého lanoví ke stěžňům a příslušným úvazníkům. 22

23 XVI) Plachty a vlajky: a) Vyrobte plachty. Nejdříve na plátno nakreslete tužkou obrysy plachty. K okraji plachty přidejte ještě na všechny strany cca 10mm na lem. Tužkou také nakreslete švy, které rozdělují plachtu na jednotlivé segmenty. Poté šicím strojem našijte švy rozdělující plachtu na jednotlivé segmenty a vystřihněte plachtu i s okraji z plátna. Následně postupně obšijte lem plachty, tak jak je zobrazeno na obrázku. 23

24 b)k obvodu plachet přišijte lano 157 tak, aby v rozích plachty vznikly oka o průměru asi 3mm. Poté na stranách plachty uvažte lana 135. c) Lanem 135 uvažte plachty k ráhnům. Nakonec k vlajkovým stožárům uvažte jednotlivé vlajky, tak jak je to zobrazeno na plánu. 24

25 Seznam součástek: 0 Kýl překližka 3mm 1ks 1-5 Kýl dřevo 3mm 1ks 6-18 Žebra překližka 3mm 1ks Žebra překližka 3mm 2ks Žebra překližka 3mm 1ks Žebra překližka 3mm 2ks Paluba překližka 0,8mm 1ks 36 Plaňkování nosník 2x3mm 100ks 37 Bočnice nosník 2x3mm 100ks 38 Bočnice nosník 1x2mm 15ks 39 Lemování nosník 2x3mm 100ks Paluba dýha 0,5mm 1ks 44 Plaňkování nosník 2x3mm 100ks 45 Lemování nosník 1x2mm 15ks 46 Žebrování nosník 1x2mm 15ks Pata stěžně dřevo 2mm 1ks 50 Dělová hlaveň hlaveň 17mm 10ks 51 Dělová hlaveň hlaveň 15mm 4ks 52 Kotevní krakorec dřevo 3mm 2ks 53 Kotevní krakorec dřevo 2mm 2ks 54 Kotevní krakorec fotolept 2ks 55 Zábradlí nosník 2x3mm 100ks 56 Kloun dřevo 3mm 1ks 57 Průvlaky překližka 0,8mm 1ks 58 Trámy nosník 1x2mm 15ks 59, 60 Trámy nosník 1x1mm 4ks 61 Toalety dřevo 2mm 2ks 62 Toalety dřevo 2mm 4ks 63 Trámy nosník 1x1mm 4ks 64 Stěna klounové paluby dýha 0,5mm 2ks 65 Stěna klounové paluby dýha 0,5mm 1ks 65 Výztuhy nosník 1x1mm 4ks 65 Lemování a žebrování nosník 1x2mm 15ks 66 Zábradlí nosník 2x3mm 100ks 67 Palubní rošt dřevo 2mm 1ks 68 Palubní rošt dřevo 2mm 3ks 69, 70 Palubní rošt dřevo 2mm 1ks 71 Palubní rošt nosník 2x2mm 2ks 72 Pachole dřevo 3mm 2ks 73 Pachole dřevo 2mm 1ks 74 Úvazový kolík úvazový kolík 10ks 75, 76 Pachole dřevo 3mm 1ks 77 Dělová hlaveň hlaveň 18mm 4ks 78 Dělo drát 0,5mm 0,1m 79 Dělo fotolept 4ks 80 Dělo dřevo 2mm 4ks 25

26 81 Úvazník dřevo 2mm 8ks 82 Úvazník překližka 0,8mm 8ks 83 Úvazník překližka 0,8mm 16ks 84 Schody překližka 0,8mm 8ks 85 Schody překližka 0,8mm 8ks Dveře překližka 0,8mm 3ks Dveře dřevo 2mm 3ks 92 Dveře fotolept 8ks 93 Kroužek fotolept 4ks 94 Kryt kormidelního stanoviště nosník 1x2mm 15ks 95 Dvířka střílen nosník 2x3mm 100ks 96 Dvířka střílen fotolept 20ks 97 Kormidlo dřevo 3mm 1ks 98 Kormidlo nosník 2x3mm 100ks 99 Závěsy kormidla drát 0,5mm 0,1m Závěsy kormidla fotolept 1ks 110 Stojan překližka 3mm 2ks 111, 112 Stojan překližka 3mm 4ks 113 Úponové lavice dřevo 2mm 4ks Úponové lavice dřevo 2mm 2ks 117 Úponové kladky kladka úponové 5mm 40ks 118 Úponové kladky kladka úponové 3,5mm 36ks 119, 120 Kování úponových kladek fotolept ,122 Kování úponových kladek fotolept Lemování úponové lavice nosník 2x2mm 2ks 124 Čelen kulatina 8mm 1ks 125 Zarážka nosník 1x1mm 4ks 126 Lanoví tmavé 1mm lanoví tmavé 1mm 10m 127 Příčná deska nosník 2x3mm 100ks 128 Úvazový kolík úvazový kolík 10ks 129 Kotva odlitek 2ks 130 Kotva dřevo 2mm 2ks 131 Kování kotvy fotolept 4ks 132 Kroužek 6mm kroužek 6mm 2ks 133 Lanoví světlé 1,75mm lanoví světlé 1,75mm 0,2m 134 Lanoví tmavé 0,25mm lanoví tmavé 0,25mm 20m 135 Lanoví světlé 0,25mm lanoví světlé 0,25mm 40m 136 Očko očko 18ks 137 Lanoví světlé 0,5mm lanoví světlé 0,5mm 10m 138 Kladka 3mm-2díry kladka 3mm-2díry 3ks 139 Hák fotolept 2ks 140, Hlavní stěžeň kulatina 8mm 1ks 143 Přední stěžeň kulatina 6mm 1ks 144 Besan kulatina 4mm 2ks 145 Čnělka hlavního stěžně kulatina 4mm 2ks 146 Čnělka předního stěžně kulatina 4mm 2ks 147 Zarážka nosník 1x1mm 4ks Vlajkové stožáry kulatina 2mm 1ks 151 Vrchlík kulatina 3mm 2ks 26

27 152 Zarážka drát 0,5mm 0,1m 153 Bočnice dřevo 2mm 4ks 154 Příčné desky nosník 1x2mm 15ks 155 Bočnice nosník 1x2mm 15ks 156 Příčné desky nosník 1x2mm 15ks 157 Lanoví světlé 0,75mm lanoví světlé 0,75mm 5m 158 Koš překližka 0,8mm 2ks 159 Koš překližka 0,8mm 36ks 160, 161 Koš překližka 0,8mm 2ks 162 Úvazník překližka 0,8mm 4ks 163 Krakorec kulatina 3mm 2ks 164 Lanoví tmavé 0,5mm lanoví tmavé 0,5mm 10m 165 Kladka 3mm-1díra kladka 3mm-1díra 100ks 166 Kladka 5mm-3díry kladka 5mm-3díry 6ks 167 Válečky válečky 2mm 120ks 168 Raks dýha 0,6mm 22ks 169 Raks dýha 0,6mm 28ks 170 Ráhno hlavního stěžně kulatina 5mm 1ks 171 Ráhno předního stěžně kulatina 4mm 2ks 172 Košové ráhno hlavního stěžně kulatina 3mm 2ks 173 Košové ráhno předního stěžně kulatina 3mm 2ks 174 Ráhno besanu kulatina 3mm 2ks 175 Ráhno blindy kulatina 3mm 2ks Plachty plátno 1ks Vlajky vlajky 1ks Vrchlík stěžně dřevo 2mm 1ks 27
