1 01Lenaro LXW 26_ Do,de :57 Uhr Seite 1 COLOR TELEVISION LENARO 27 LXW IDTV LENARO 32 LXW IDTV de it es cs

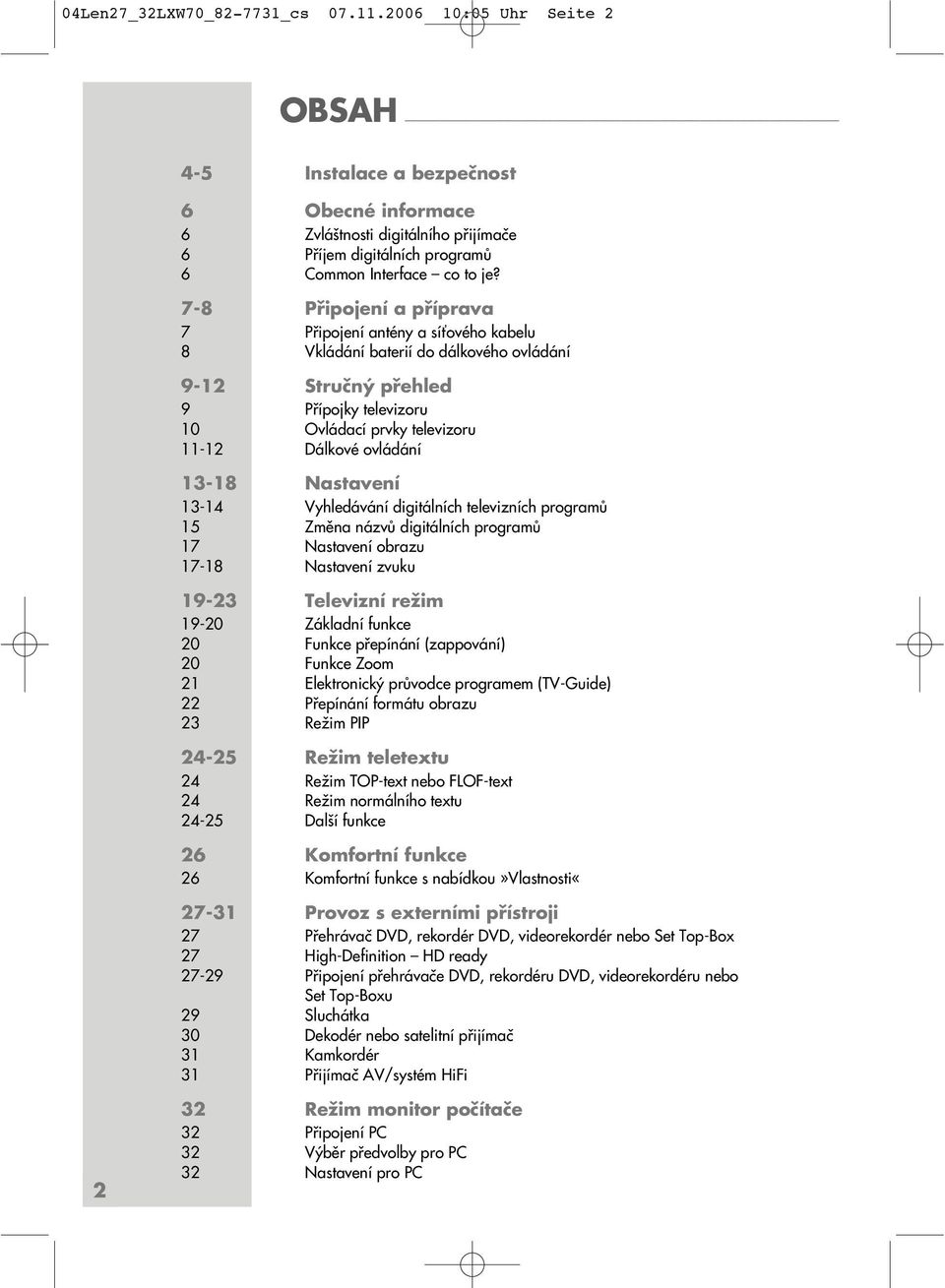

2 04Len27_32LXW70_ _cs :05 Uhr Seite 2 OBSAH 4-5 Instalace a bezpečnost 6 Obecné informace 6 Zvláštnosti digitálního přijímače 6 Příjem digitálních programů 6 Common Interface co to je? 7-8 Připojení a příprava 7 Připojení antény a síťového kabelu 8 Vkládání baterií do dálkového ovládání 9-12 Stručný přehled 9 Přípojky televizoru 10 Ovládací prvky televizoru Dálkové ovládání Nastavení Vyhledávání digitálních televizních programů 15 Změna názvů digitálních programů 17 Nastavení obrazu Nastavení zvuku Televizní režim Základní funkce 20 Funkce přepínání (zappování) 20 Funkce Zoom 21 Elektronický průvodce programem (TV-Guide) 22 Přepínání formátu obrazu 23 Režim PIP Režim teletextu 24 Režim TOP-text nebo FLOF-text 24 Režim normálního textu Další funkce 26 Komfortní funkce 26 Komfortní funkce s nabídkou»vlastnosti«27-31 Provoz s externími přístroji 27 Přehrávač DVD, rekordér DVD, videorekordér nebo Set Top-Box 27 High-Definition HD ready Připojení přehrávače DVD, rekordéru DVD, videorekordéru nebo Set Top-Boxu 29 Sluchátka 30 Dekodér nebo satelitní přijímač 31 Kamkordér 31 Přijímač AV/systém HiFi 2 32 Režim monitor počítače 32 Připojení PC 32 Výběr předvolby pro PC 32 Nastavení pro PC

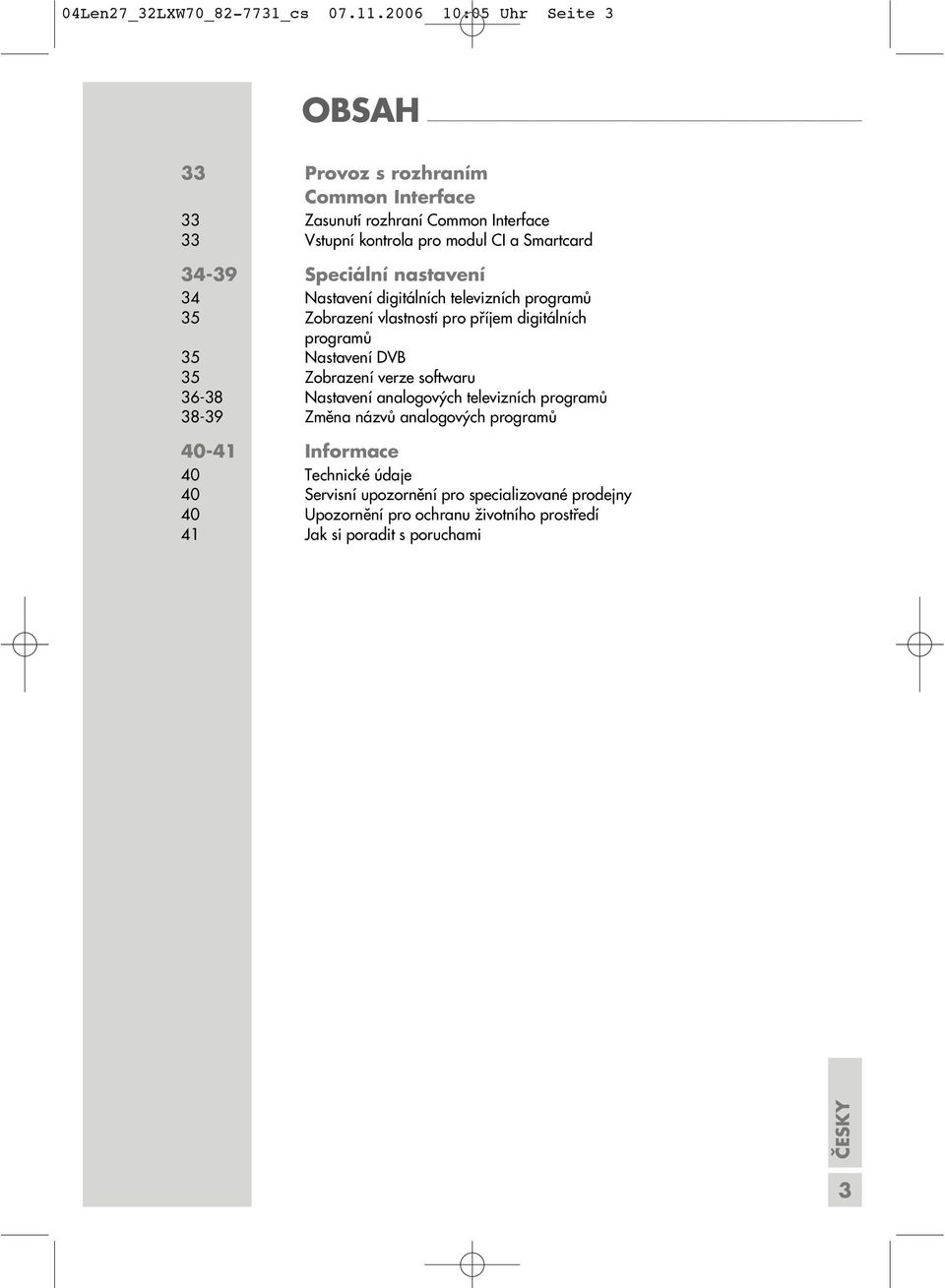

3 04Len27_32LXW70_ _cs :05 Uhr Seite 3 OBSAH 33 Provoz s rozhraním Common Interface 33 Zasunutí rozhraní Common Interface 33 Vstupní kontrola pro modul CI a Smartcard Speciální nastavení 34 Nastavení digitálních televizních programů 35 Zobrazení vlastností pro příjem digitálních programů 35 Nastavení DVB 35 Zobrazení verze softwaru Nastavení analogových televizních programů Změna názvů analogových programů Informace 40 Technické údaje 40 Servisní upozornění pro specializované prodejny 40 Upozornění pro ochranu životního prostředí 41 Jak si poradit s poruchami ČESKY 3

4 04Len27_32LXW70_ _cs :05 Uhr Seite 4 TV R CI AV 2 AV 1 AUDIO IN VIDEO IN L R SPDIF OUT ANT IN L R Y Pb Pr HDMI AUDIO OUT COMPONENT INPUT CI AV 2 AV 1 PC-IN PC AUDIO-IN AUDIO IN VIDEO IN L R SPDIF OUT ANT IN L R Y Pb Pr HDMI AUDIO OUT COMPONENT INPUT PC-IN AC IN PC AUDIO-IN L enaro L enaro L enaro AC IN INSTALACE A BEZPEČNOST 20 cm 10 cm 20 cm Krieg am Golf! SERVICE! 10 cm Při instalaci televizního přijímače se řiďte těmito pokyny: Tento televizor je určen k přijímání a přehrávání obrazových a zvukových signálů. Jakékoliv jiné použití je výslovně zakázáno. Ideální vzdálenost při sledování je pětinásobek diagonály obrazovky. Cizí světlo, které dopadá na obrazovku, zhoršuje kvalitu obrazu. Z důvodu zajištění dostatečného odvětrání pamatujte na dostatečně velké vzdálenosti ve skříňové stěně. Televizor je určen k provozu v suchých místnostech. Pokud jej budete přesto chtít používat venku, rozhodně se postarejte o to, aby byl chráněn před vlhkostí (deštěm, stříkající vodou). Chraňte televizor před veškerými účinky vlhkosti. Na televizor nestavte žádné nádoby naplněné kapalinami (vázy apod.). Nádoba se může převrhnout a kapalina může snížit elektrickou bezpečnost. Televizor postavte na rovný a pevný podklad. Na televizor neodkládejte žádné předměty (např. noviny) a nestavte jej na dečky nebo podobné podložky. Nestavte televizor do bezprostřední blízkosti topení a nevystavujte jej prudkému slunečnímu záření. Snižuje se tím funkce chlazení. Hromadění tepla je zdrojem nebezpečí a snižuje životnost televizního přijímače. Pro jistotu pověřte odborníka, aby čas od času odstranil usazeniny a prach v televizním přijímači. Televizor zásadně nesmíte otevírat. Záruka se nevztahuje na poškození vzniklá neodbornými zásahy. Dbejte na to, aby nedošlo k poškození síťového kabelu a síťového adaptéru. Televizor se smí provozovat pouze s přiloženým síťovým kabelem a síťovým adaptérem. Bouřky představují nebezpečí pro každý elektrický přístroj. I když je televizor vypnutý, může se poškodit, dojde-li k úderu blesku do sítě a do anténního kabelu. Během bouřky odpojte vždy síťovou a anténní zástrčku. Na čištění obrazovky používejte pouze vlhký, měkký čisticí hadřík. Používejte pouze čistou vodu. Je-li vaše zařízení zapnuté, nepřipojujte žádné přístroje. Před připojením vypněte i připojovaný přístroj! Zasuňte zástrčku přístroje do síťové zásuvky až po připojení všech externích přístrojů a antény! 4

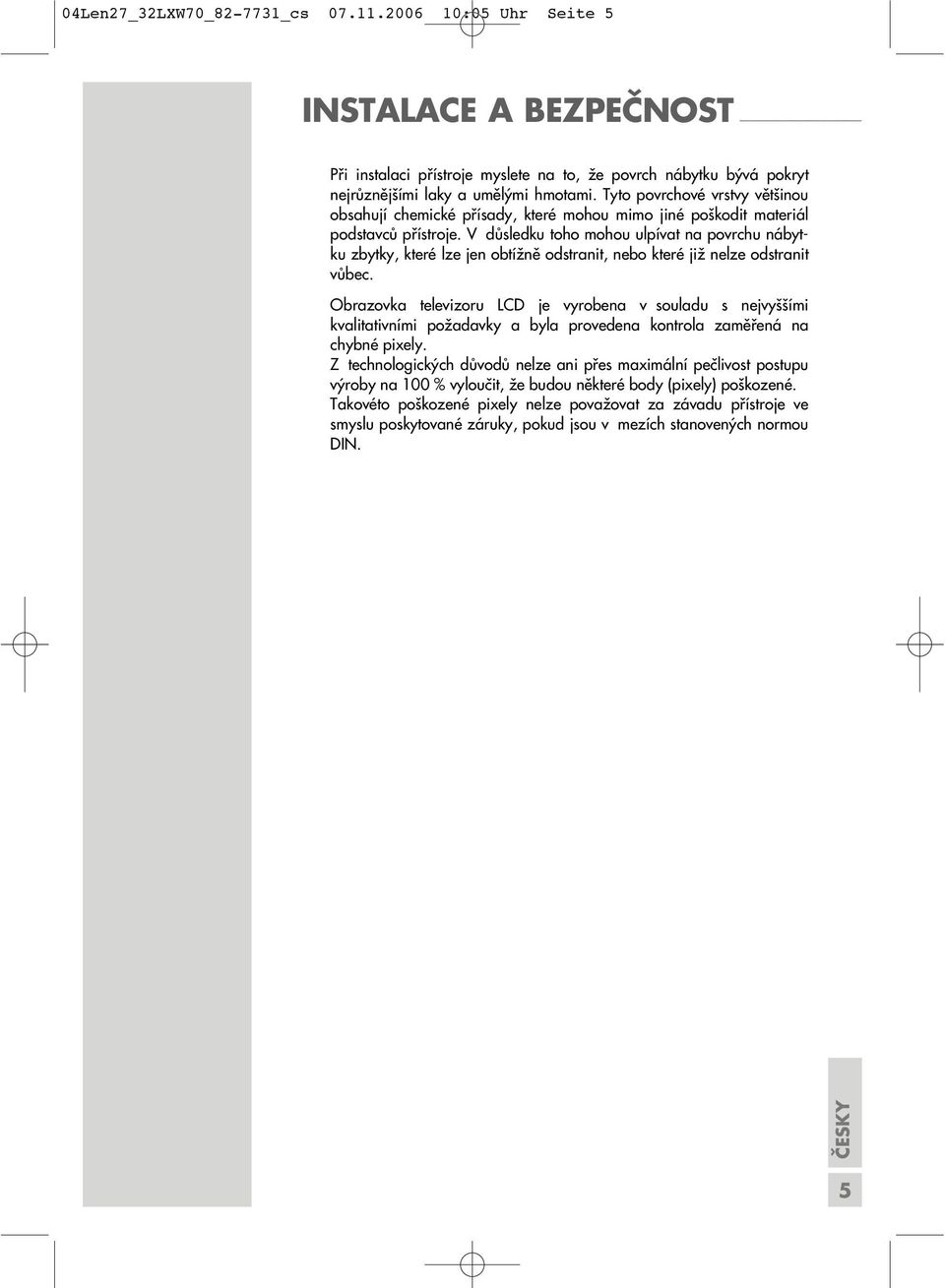

5 04Len27_32LXW70_ _cs :05 Uhr Seite 5 INSTALACE A BEZPEČNOST Při instalaci přístroje myslete na to, že povrch nábytku bývá pokryt nejrůznějšími laky a umělými hmotami. Tyto povrchové vrstvy většinou obsahují chemické přísady, které mohou mimo jiné poškodit materiál podstavců přístroje. V důsledku toho mohou ulpívat na povrchu nábytku zbytky, které lze jen obtížně odstranit, nebo které již nelze odstranit vůbec. Obrazovka televizoru LCD je vyrobena v souladu s nejvyššími kvalitativními požadavky a byla provedena kontrola zaměřená na chybné pixely. Z technologických důvodů nelze ani přes maximální pečlivost postupu výroby na 100 % vyloučit, že budou některé body (pixely) poškozené. Takovéto poškozené pixely nelze považovat za závadu přístroje ve smyslu poskytované záruky, pokud jsou v mezích stanovených normou DIN. ČESKY 5

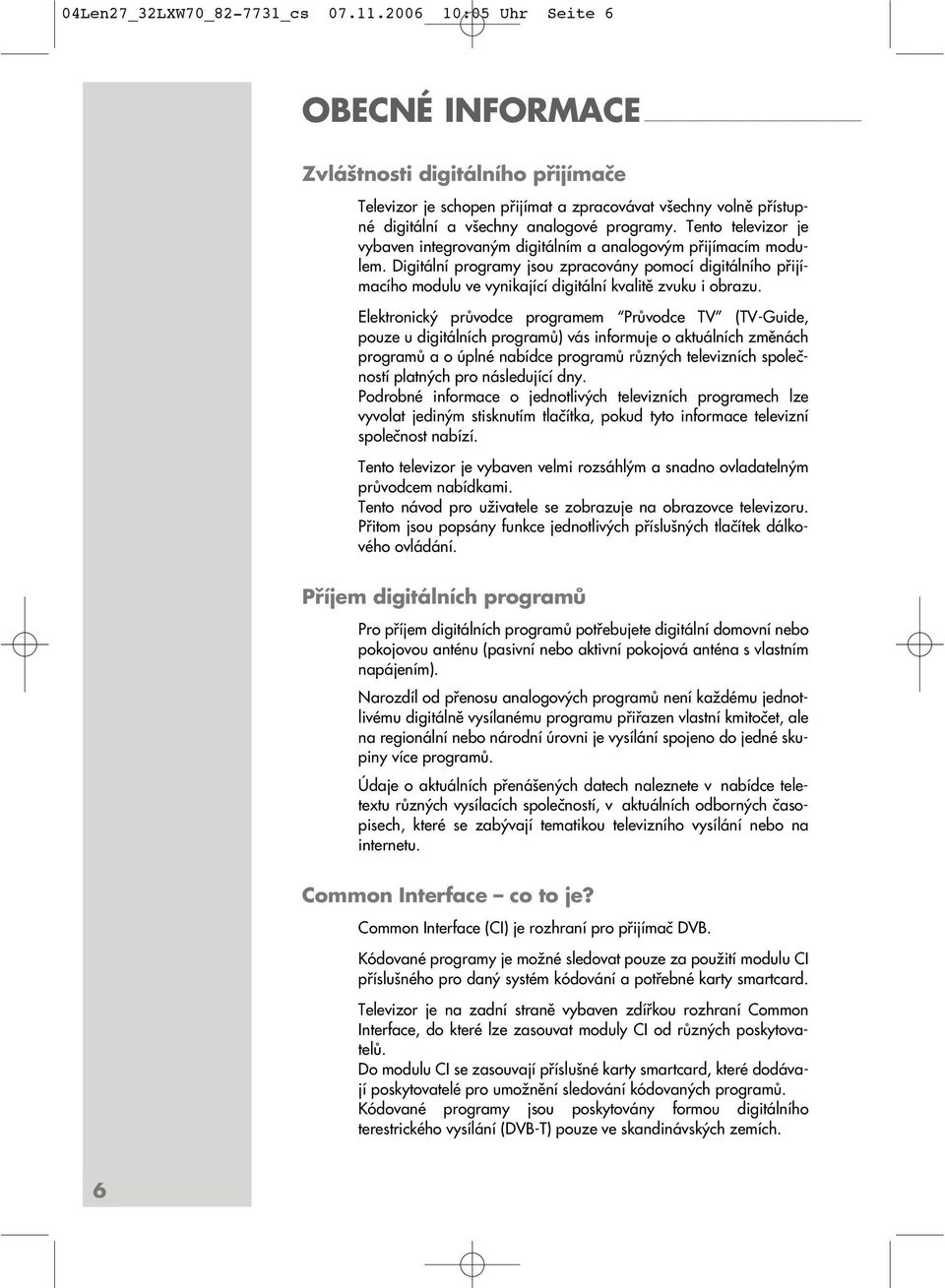

6 04Len27_32LXW70_ _cs :05 Uhr Seite 6 OBECNÉ INFORMACE Zvláštnosti digitálního přijímače Televizor je schopen přijímat a zpracovávat všechny volně přístupné digitální a všechny analogové programy. Tento televizor je vybaven integrovaným digitálním a analogovým přijímacím modulem. Digitální programy jsou zpracovány pomocí digitálního přijímacího modulu ve vynikající digitální kvalitě zvuku i obrazu. Elektronický průvodce programem Průvodce TV (TV-Guide, pouze u digitálních programů) vás informuje o aktuálních změnách programů a o úplné nabídce programů různých televizních společností platných pro následující dny. Podrobné informace o jednotlivých televizních programech lze vyvolat jediným stisknutím tlačítka, pokud tyto informace televizní společnost nabízí. Tento televizor je vybaven velmi rozsáhlým a snadno ovladatelným průvodcem nabídkami. Tento návod pro uživatele se zobrazuje na obrazovce televizoru. Přitom jsou popsány funkce jednotlivých příslušných tlačítek dálkového ovládání. Příjem digitálních programů Pro příjem digitálních programů potřebujete digitální domovní nebo pokojovou anténu (pasivní nebo aktivní pokojová anténa s vlastním napájením). Narozdíl od přenosu analogových programů není každému jednotlivému digitálně vysílanému programu přiřazen vlastní kmitočet, ale na regionální nebo národní úrovni je vysílání spojeno do jedné skupiny více programů. Údaje o aktuálních přenášených datech naleznete v nabídce teletextu různých vysílacích společností, v aktuálních odborných časopisech, které se zabývají tematikou televizního vysílání nebo na internetu. Common Interface co to je? Common Interface (CI) je rozhraní pro přijímač DVB. Kódované programy je možné sledovat pouze za použití modulu CI příslušného pro daný systém kódování a potřebné karty smartcard. Televizor je na zadní straně vybaven zdířkou rozhraní Common Interface, do které lze zasouvat moduly CI od různých poskytovatelů. Do modulu CI se zasouvají příslušné karty smartcard, které dodávají poskytovatelé pro umožnění sledování kódovaných programů. Kódované programy jsou poskytovány formou digitálního terestrického vysílání (DVB-T) pouze ve skandinávských zemích. 6

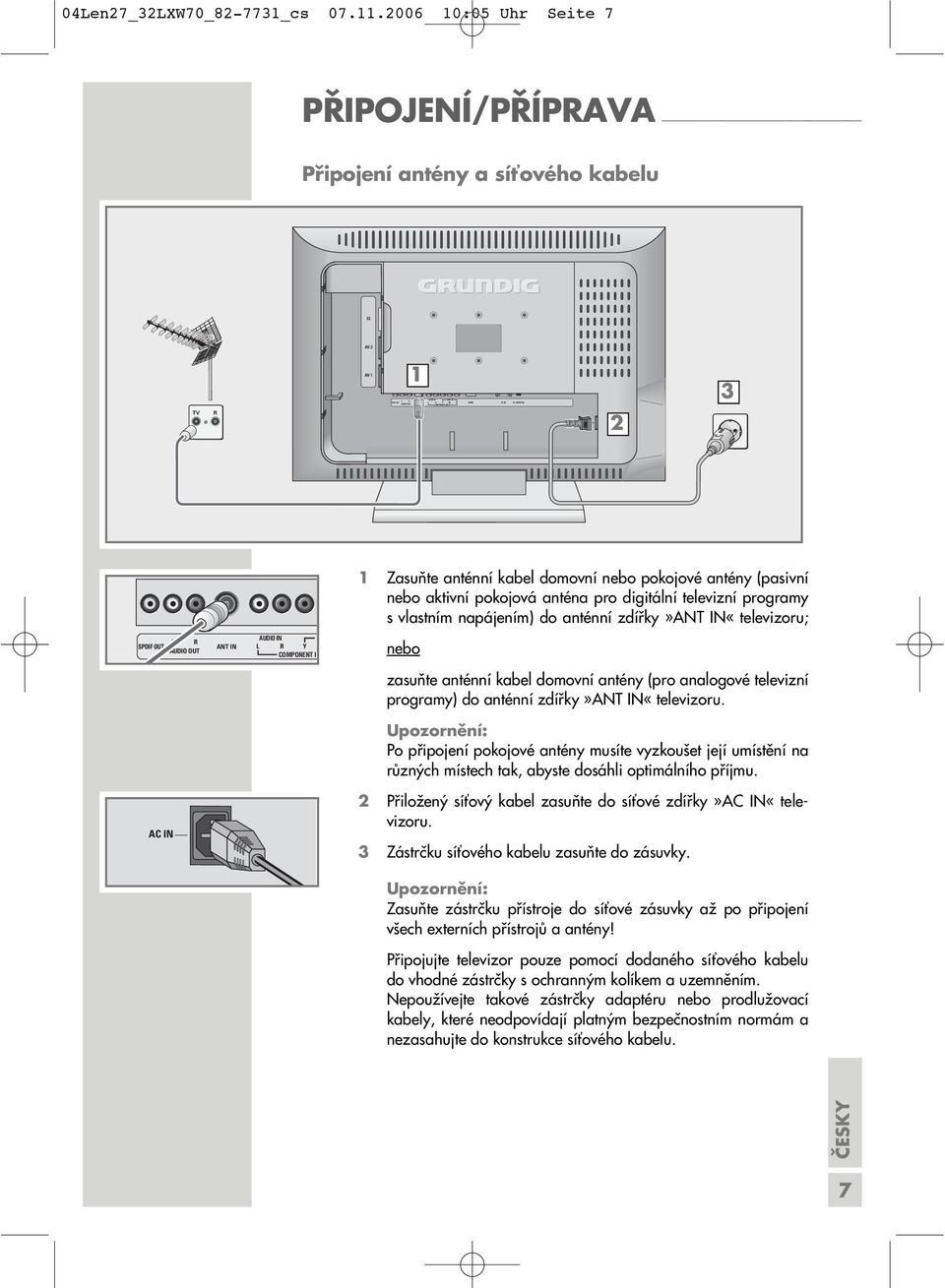

7 04Len27_32LXW70_ _cs :05 Uhr Seite 7 SPDIF OUT L R AUDIO OUT ANT IN AUDIO IN VIDEO IN L R Y Pb Pr COMPONENT INPUT HDMI PC-IN PC AUDIO-IN PŘIPOJENÍ/PŘÍPRAVA Připojení antény a síťového kabelu CI AV 2 TV R AV 1 1 AC IN Zasuňte anténní kabel domovní nebo pokojové antény (pasivní nebo aktivní pokojová anténa pro digitální televizní programy s vlastním napájením) do anténní zdířky»ant IN«televizoru; L R SPDIF OUT AUDIO OUT ANT IN AUDIO IN L R Y COMPONENT I nebo zasuňte anténní kabel domovní antény (pro analogové televizní programy) do anténní zdířky»ant IN«televizoru. Po připojení pokojové antény musíte vyzkoušet její umístění na různých místech tak, abyste dosáhli optimálního příjmu. AC IN 2 Přiložený síťový kabel zasuňte do síťové zdířky»ac IN«televizoru. 3 Zástrčku síťového kabelu zasuňte do zásuvky. Zasuňte zástrčku přístroje do síťové zásuvky až po připojení všech externích přístrojů a antény! Připojujte televizor pouze pomocí dodaného síťového kabelu do vhodné zástrčky s ochranným kolíkem a uzemněním. Nepoužívejte takové zástrčky adaptéru nebo prodlužovací kabely, které neodpovídají platným bezpečnostním normám a nezasahujte do konstrukce síťového kabelu. ČESKY 7

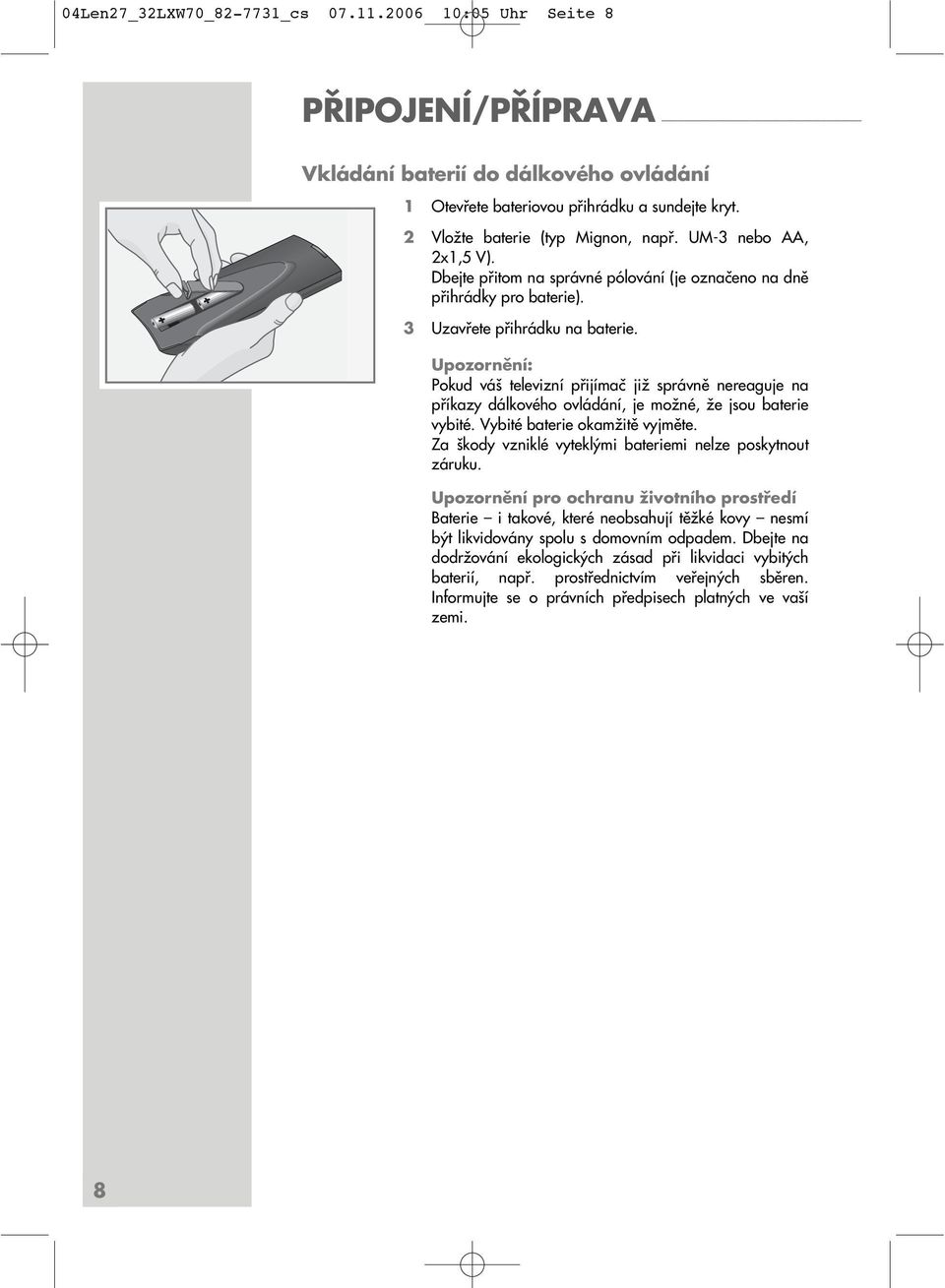

8 04Len27_32LXW70_ _cs :05 Uhr Seite 8 PŘIPOJENÍ/PŘÍPRAVA Vkládání baterií do dálkového ovládání 1 Otevřete bateriovou přihrádku a sundejte kryt. 2 Vložte baterie (typ Mignon, např. UM-3 nebo AA, 2x1,5 V). Dbejte přitom na správné pólování (je označeno na dně přihrádky pro baterie). 3 Uzavřete přihrádku na baterie. Pokud váš televizní přijímač již správně nereaguje na příkazy dálkového ovládání, je možné, že jsou baterie vybité. Vybité baterie okamžitě vyjměte. Za škody vzniklé vyteklými bateriemi nelze poskytnout záruku. Upozornění pro ochranu životního prostředí Baterie i takové, které neobsahují těžké kovy nesmí být likvidovány spolu s domovním odpadem. Dbejte na dodržování ekologických zásad při likvidaci vybitých baterií, např. prostřednictvím veřejných sběren. Informujte se o právních předpisech platných ve vaší zemi. 8

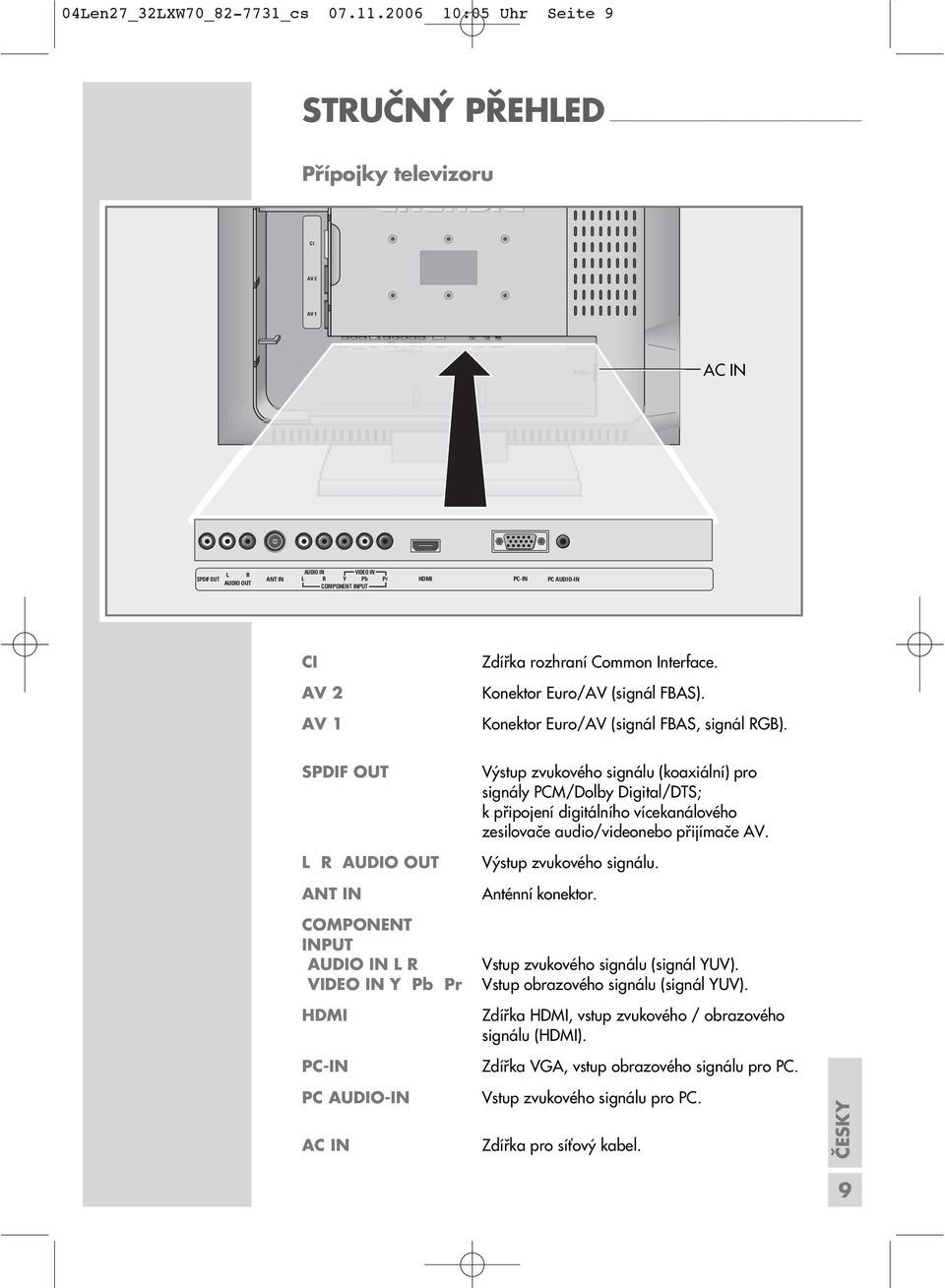

9 04Len27_32LXW70_ _cs :05 Uhr Seite 9 SPDIF OUT L R AUDIO OUT ANT IN AUDIO IN VIDEO IN L R Y Pb Pr COMPONENT INPUT HDMI PC-IN PC AUDIO-IN STRUČNÝ PŘEHLED Přípojky televizoru CI AV 2 AV 1 AC IN AC IN L R SPDIF OUT AUDIO OUT ANT IN AUDIO IN VIDEO IN L R Y Pb Pr COMPONENT INPUT HDMI PC-IN PC AUDIO-IN CI AV 2 AV 1 Zdířka rozhraní Common Interface. Konektor Euro/AV (signál FBAS). Konektor Euro/AV (signál FBAS, signál RGB). SPDIF OUT L R AUDIO OUT ANT IN COMPONENT INPUT AUDIO IN L R VIDEO IN Y Pb Pr HDMI PC-IN PC AUDIO-IN AC IN Výstup zvukového signálu (koaxiální) pro signály PCM/Dolby Digital/DTS; k připojení digitálního vícekanálového zesilovače audio/videonebo přijímače AV. Výstup zvukového signálu. Anténní konektor. Vstup zvukového signálu (signál YUV). Vstup obrazového signálu (signál YUV). Zdířka HDMI, vstup zvukového / obrazového signálu (HDMI). Zdířka VGA, vstup obrazového signálu pro PC. Vstup zvukového signálu pro PC. Zdířka pro síťový kabel. ČESKY 9

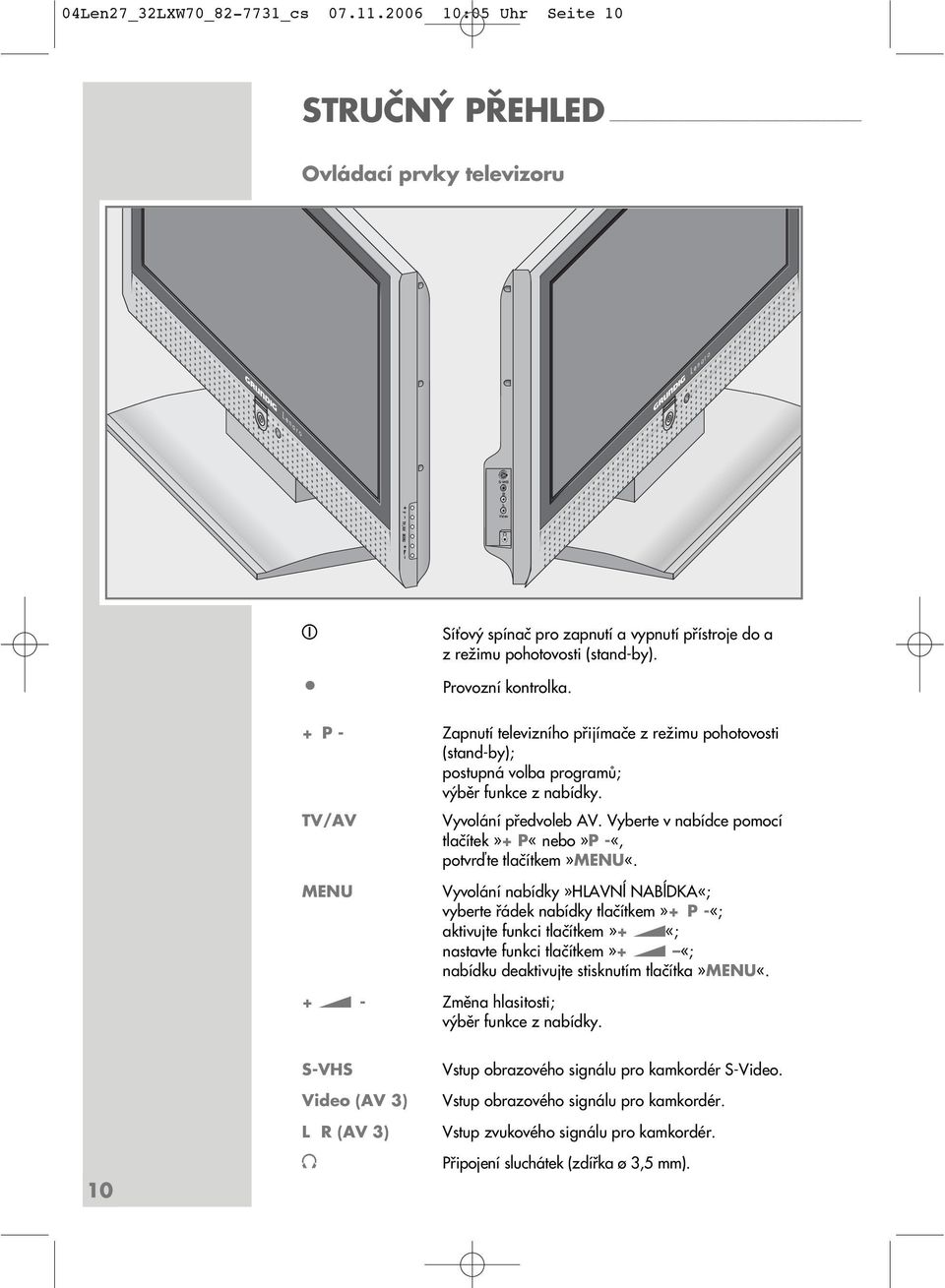

10 04Len27_32LXW70_ _cs :05 Uhr Seite 10 P STRUČNÝ PŘEHLED Ovládací prvky televizoru L enaro L enaro L enaro S-VHS R L Video TV/AV MENU Síťový spínač pro zapnutí a vypnutí přístroje do a z režimu pohotovosti (stand-by). Provozní kontrolka. + P - Zapnutí televizního přijímače z režimu pohotovosti (stand-by); postupná volba programů; výběr funkce z nabídky. TV/AV MENU Vyvolání předvoleb AV. Vyberte v nabídce pomocí tlačítek»+ P«nebo»P -«, potvrďte tlačítkem»menu«. Vyvolání nabídky»hlavnĺ NABĺDKA«; vyberte řádek nabídky tlačítkem»+ P -«; aktivujte funkci tlačítkem»+ «; nastavte funkci tlačítkem»+ «; nabídku deaktivujte stisknutím tlačítka»menu«. + - Změna hlasitosti; výběr funkce z nabídky. 10 S-VHS Video (AV 3) L R (AV 3) Vstup obrazového signálu pro kamkordér S-Video. Vstup obrazového signálu pro kamkordér. Vstup zvukového signálu pro kamkordér. Připojení sluchátek (zdířka ø 3,5 mm).

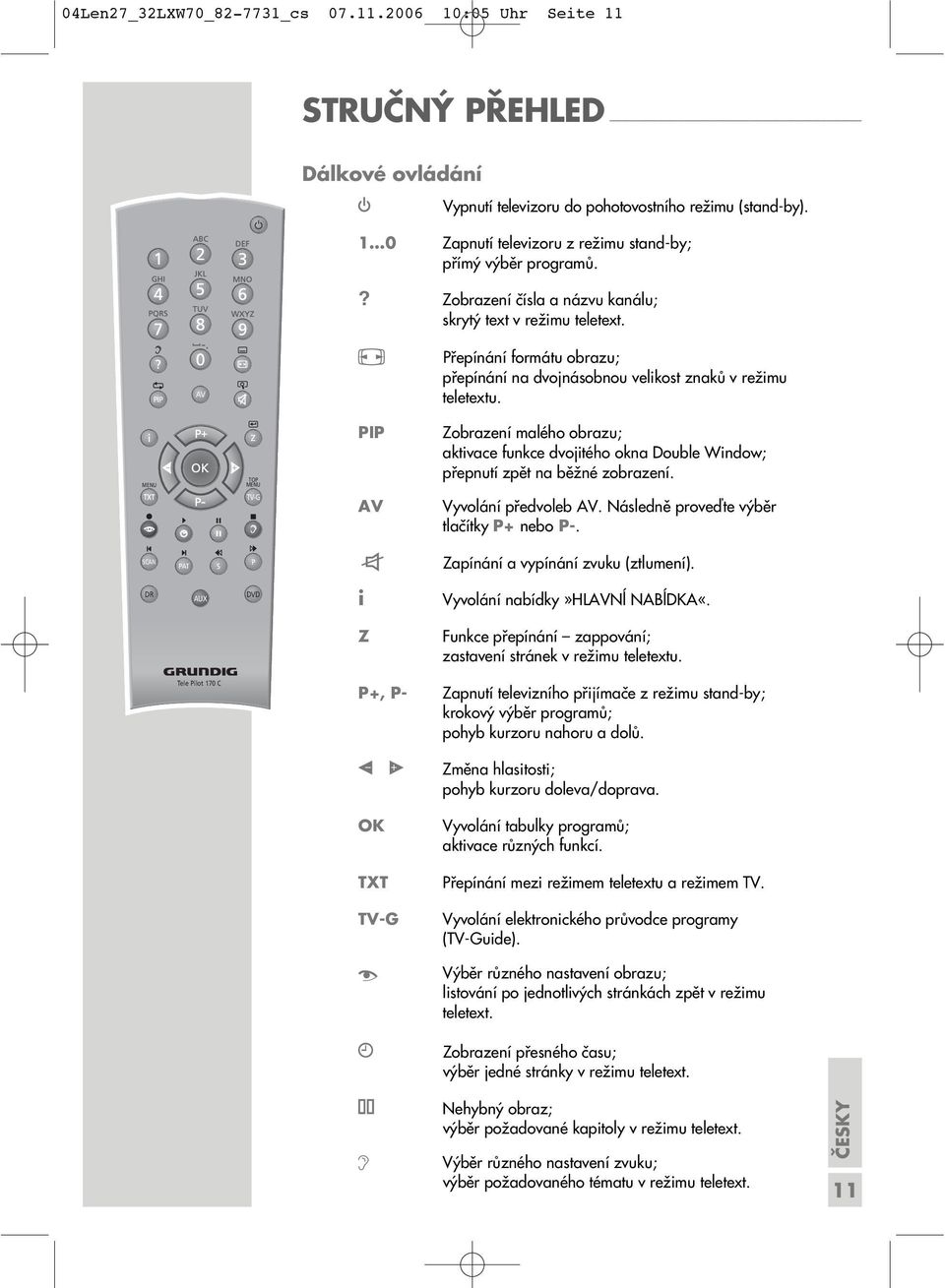

11 04Len27_32LXW70_ _cs :05 Uhr Seite 11 STRUČNÝ PŘEHLED Dálkové ovládání Vypnutí televizoru do pohotovostního režimu (stand-by). 1 0 Zapnutí televizoru z režimu stand-by; přímý výběr programů.? Zobrazení čísla a názvu kanálu; skrytý text v režimu teletext. PIP AV E Přepínání formátu obrazu; přepínání na dvojnásobnou velikost znaků v režimu teletextu. MENU z TOP MENU PIP Zobrazení malého obrazu; aktivace funkce dvojitého okna Double Window; přepnutí zpět na běžné zobrazení. TV-G d AV Vyvolání předvoleb AV. Následně proveďte výběr tlačítky P+ nebo P-. SCAN PAT S P d Zapínání a vypínání zvuku (ztlumení). DR AUX DVD i Vyvolání nabídky»hlavnĺ NABĺDKA«. Z Funkce přepínání zappování; zastavení stránek v režimu teletextu. Tele Pilot 170 C P+, P- OK TXT TV-G Zapnutí televizního přijímače z režimu stand-by; krokový výběr programů; pohyb kurzoru nahoru a dolů. Změna hlasitosti; pohyb kurzoru doleva/doprava. Vyvolání tabulky programů; aktivace různých funkcí. Přepínání mezi režimem teletextu a režimem TV. Vyvolání elektronického průvodce programy (TV-Guide). z F Výběr různého nastavení obrazu; listování po jednotlivých stránkách zpět v režimu teletext. Zobrazení přesného času; výběr jedné stránky v režimu teletext. Nehybný obraz; výběr požadované kapitoly v režimu teletext. Výběr různého nastavení zvuku; výběr požadovaného tématu v režimu teletext. ČESKY 11

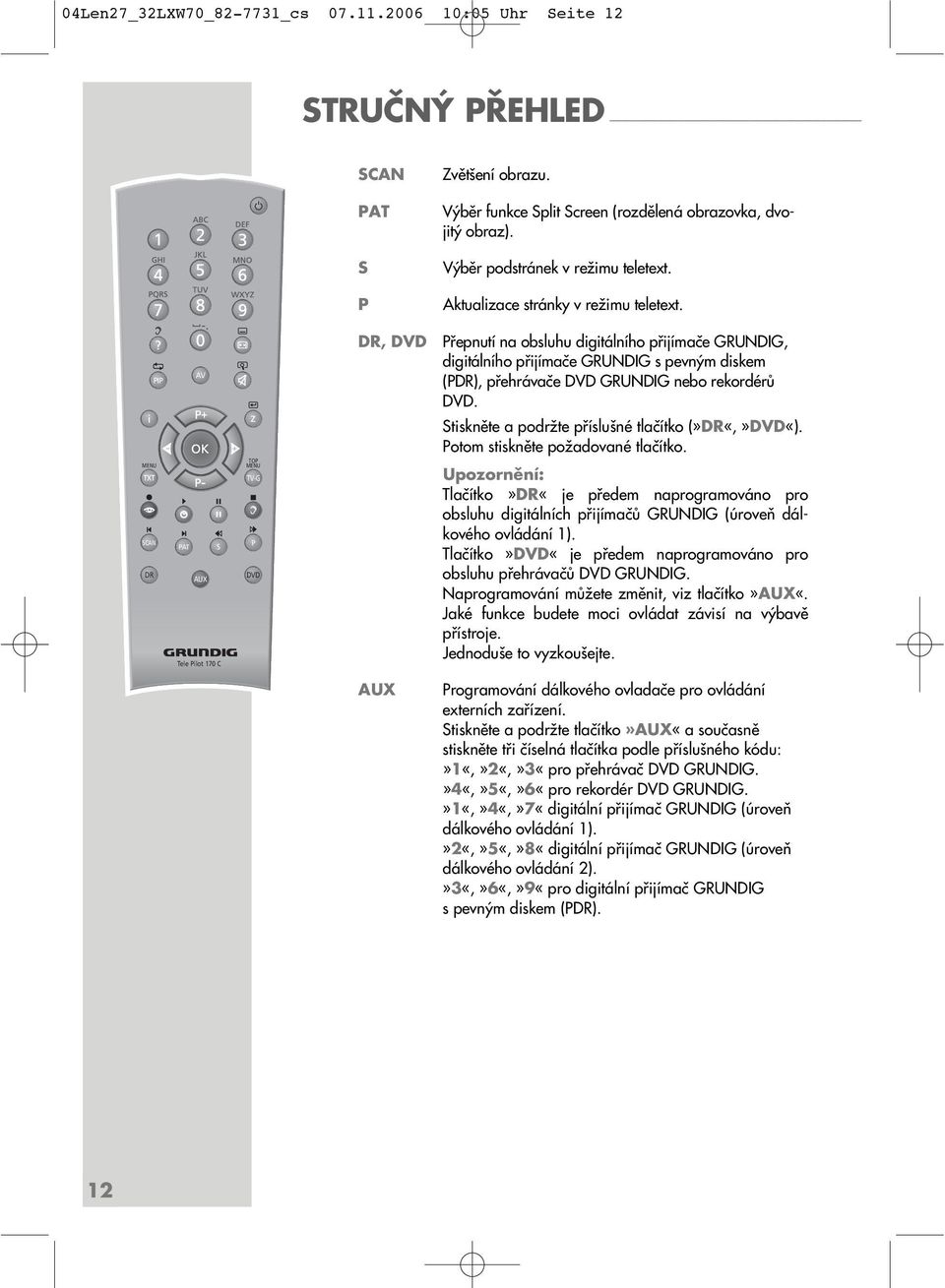

12 04Len27_32LXW70_ _cs :05 Uhr Seite 12 STRUČNÝ PŘEHLED SCAN Zvětšení obrazu. PAT Výběr funkce Split Screen (rozdělená obrazovka, dvojitý obraz). S Výběr podstránek v režimu teletext. P Aktualizace stránky v režimu teletext. PIP MENU SCAN DR AV PAT S AUX Tele Pilot 170 C z TOP MENU TV-G d P DVD DR, DVD Přepnutí na obsluhu digitálního přijímače GRUNDIG, digitálního přijímače GRUNDIG s pevným diskem (PDR), přehrávače DVD GRUNDIG nebo rekordérů DVD. Stiskněte a podržte příslušné tlačítko (»DR«,»DVD«). Potom stiskněte požadované tlačítko. Tlačítko»DR«je předem naprogramováno pro obsluhu digitálních přijímačů GRUNDIG (úroveň dálkového ovládání 1). Tlačítko»DVD«je předem naprogramováno pro obsluhu přehrávačů DVD GRUNDIG. Naprogramování můžete změnit, viz tlačítko»aux«. Jaké funkce budete moci ovládat závisí na výbavě přístroje. Jednoduše to vyzkoušejte. AUX Programování dálkového ovladače pro ovládání externích zařízení. Stiskněte a podržte tlačítko»aux«a současně stiskněte tři číselná tlačítka podle příslušného kódu:»1«,»2«,»3«pro přehrávač DVD GRUNDIG.»4«,»5«,»6«pro rekordér DVD GRUNDIG.»1«,»4«,»7«digitální přijímač GRUNDIG (úroveň dálkového ovládání 1).»2«,»5«,»8«digitální přijímač GRUNDIG (úroveň dálkového ovládání 2).»3«,»6«,»9«pro digitální přijímač GRUNDIG s pevným diskem (PDR). 12

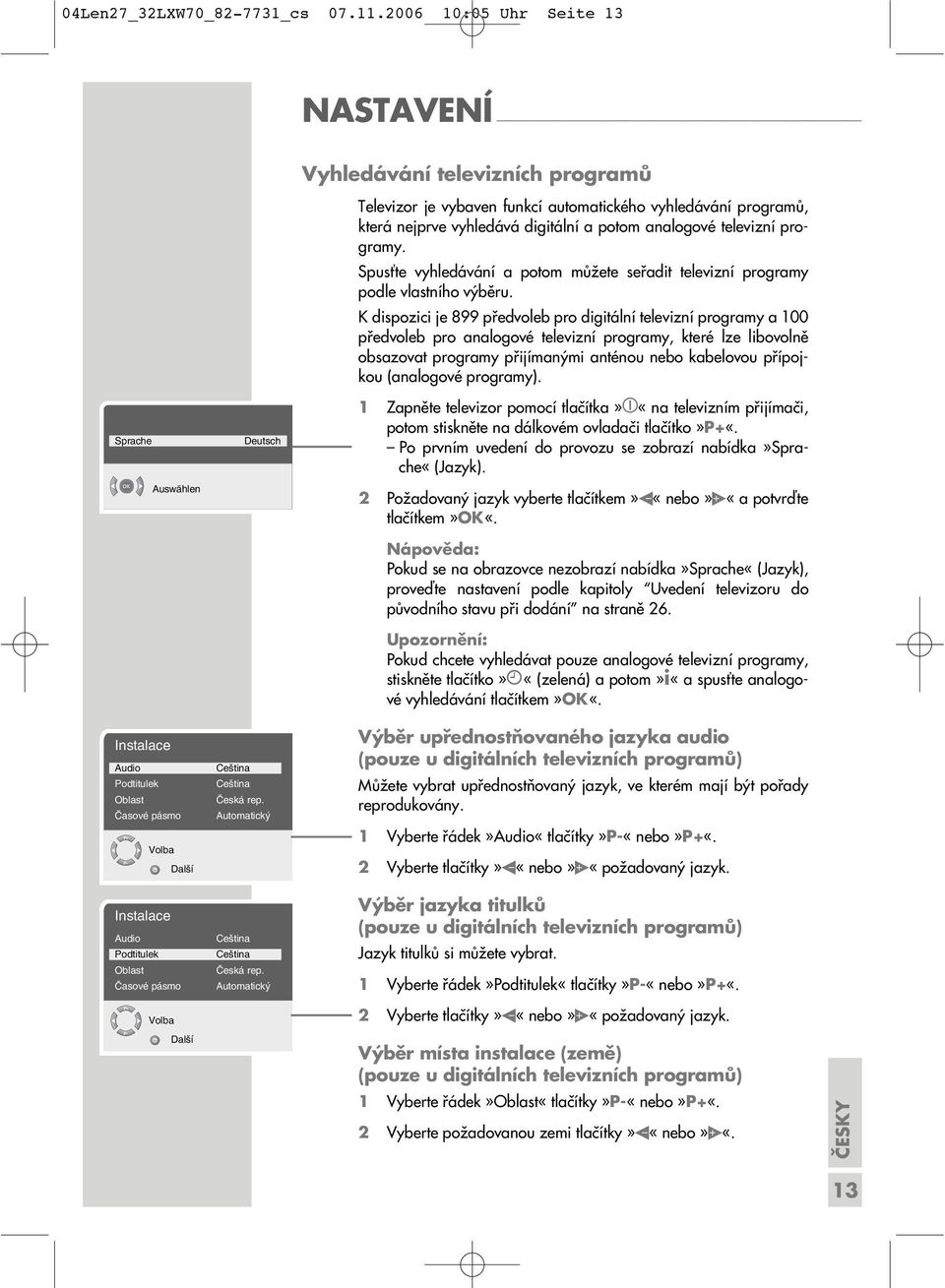

13 04Len27_32LXW70_ _cs :05 Uhr Seite 13 NASTAVENÍ Sprache Auswählen Instalace Audio Podtitulek Oblast âasové pásmo Volba Dal í Instalace Audio Podtitulek Oblast âasové pásmo Deutsch Ce tina Ce tina âeská rep. Automatick Ce tina Ce tina âeská rep. Automatick Vyhledávání televizních programů Televizor je vybaven funkcí automatického vyhledávání programů, která nejprve vyhledává digitální a potom analogové televizní programy. Spusťte vyhledávání a potom můžete seřadit televizní programy podle vlastního výběru. K dispozici je 899 předvoleb pro digitální televizní programy a 100 předvoleb pro analogové televizní programy, které lze libovolně obsazovat programy přijímanými anténou nebo kabelovou přípojkou (analogové programy). 1 Zapněte televizor pomocí tlačítka» «na televizním přijímači, potom stiskněte na dálkovém ovladači tlačítko»p+«. Po prvním uvedení do provozu se zobrazí nabídka»sprache«(jazyk). 2 Požadovaný jazyk vyberte tlačítkem» «nebo» «a potvrďte tlačítkem»ok«. Nápověda: Pokud se na obrazovce nezobrazí nabídka»sprache«(jazyk), proveďte nastavení podle kapitoly Uvedení televizoru do původního stavu při dodání na straně 26. Pokud chcete vyhledávat pouze analogové televizní programy, stiskněte tlačítko» «(zelená) a potom»i«a spusťte analogové vyhledávání tlačítkem»ok«. Výběr upřednostňovaného jazyka audio (pouze u digitálních televizních programů) Můžete vybrat upřednostňovaný jazyk, ve kterém mají být pořady reprodukovány. 1 Vyberte řádek»audio«tlačítky»p-«nebo»p+«. 2 Vyberte tlačítky» «nebo» «požadovaný jazyk. Výběr jazyka titulků (pouze u digitálních televizních programů) Jazyk titulků si můžete vybrat. 1 Vyberte řádek»podtitulek«tlačítky»p-«nebo»p+«. Volba Dal í 2 Vyberte tlačítky» «nebo» «požadovaný jazyk. Výběr místa instalace (země) (pouze u digitálních televizních programů) 1 Vyberte řádek»oblast«tlačítky»p-«nebo»p+«. 2 Vyberte požadovanou zemi tlačítky» «nebo» «. ČESKY 13

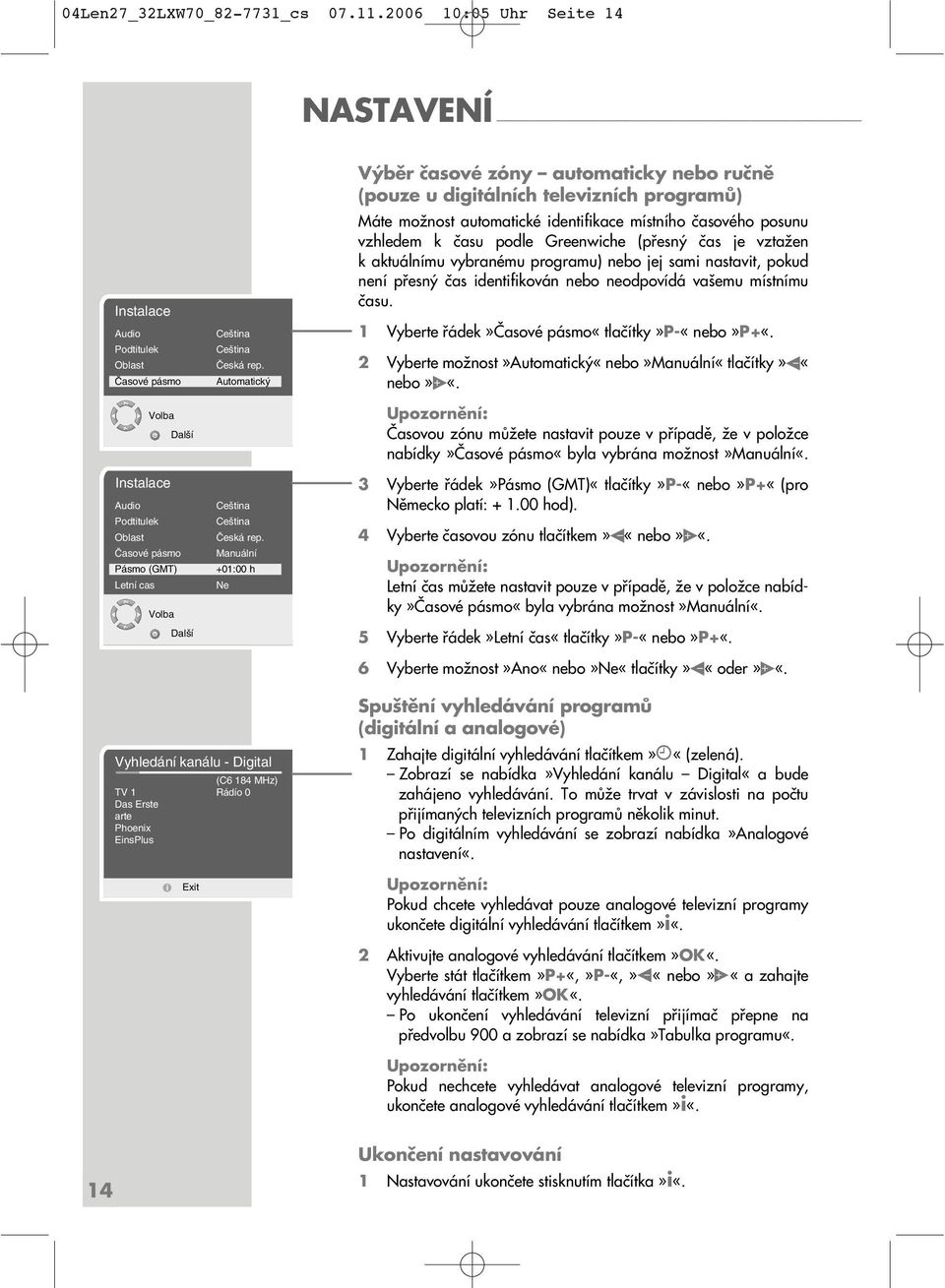

14 04Len27_32LXW70_ _cs :05 Uhr Seite 14 NASTAVENÍ Instalace Audio Podtitulek Oblast âasové pásmo Volba Dal í Instalace Audio Podtitulek Oblast âasové pásmo Pásmo (GMT) Letní cas Volba Dal í Ce tina Ce tina âeská rep. Automatick Ce tina Ce tina âeská rep. Manuální +01:00 h Ne Výběr časové zóny automaticky nebo ručně (pouze u digitálních televizních programů) Máte možnost automatické identifikace místního časového posunu vzhledem k času podle Greenwiche (přesný čas je vztažen k aktuálnímu vybranému programu) nebo jej sami nastavit, pokud není přesný čas identifikován nebo neodpovídá vašemu místnímu času. 1 Vyberte řádek»časové pásmo«tlačítky»p-«nebo»p+«. 2 Vyberte možnost»automatický«nebo»manuální«tlačítky» «nebo» «. Časovou zónu můžete nastavit pouze v případě, že v položce nabídky»časové pásmo«byla vybrána možnost»manuální«. 3 Vyberte řádek»pásmo (GMT)«tlačítky»P-«nebo»P+«(pro Německo platí: hod). 4 Vyberte časovou zónu tlačítkem» «nebo» «. Letní čas můžete nastavit pouze v případě, že v položce nabídky»časové pásmo«byla vybrána možnost»manuální«. 5 Vyberte řádek»letní čas«tlačítky»p-«nebo»p+«. 6 Vyberte možnost»ano«nebo»ne«tlačítky» «oder» «. Vyhledání kanálu - Digital (C6 184 MHz) TV 1 Rádío 0 Das Erste arte Phoenix EinsPlus Spuštění vyhledávání programů (digitální a analogové) 1 Zahajte digitální vyhledávání tlačítkem» «(zelená). Zobrazí se nabídka»vyhledání kanálu Digital«a bude zahájeno vyhledávání. To může trvat v závislosti na počtu přijímaných televizních programů několik minut. Po digitálním vyhledávání se zobrazí nabídka»analogové nastavení«. i Exit Pokud chcete vyhledávat pouze analogové televizní programy ukončete digitální vyhledávání tlačítkem»i«. 2 Aktivujte analogové vyhledávání tlačítkem»ok«. Vyberte stát tlačítkem»p+«,»p-«,» «nebo» «a zahajte vyhledávání tlačítkem»ok«. Po ukončení vyhledávání televizní přijímač přepne na předvolbu 900 a zobrazí se nabídka»tabulka programu«. Pokud nechcete vyhledávat analogové televizní programy, ukončete analogové vyhledávání tlačítkem»i«. 14 Ukončení nastavování 1 Nastavování ukončete stisknutím tlačítka»i«.

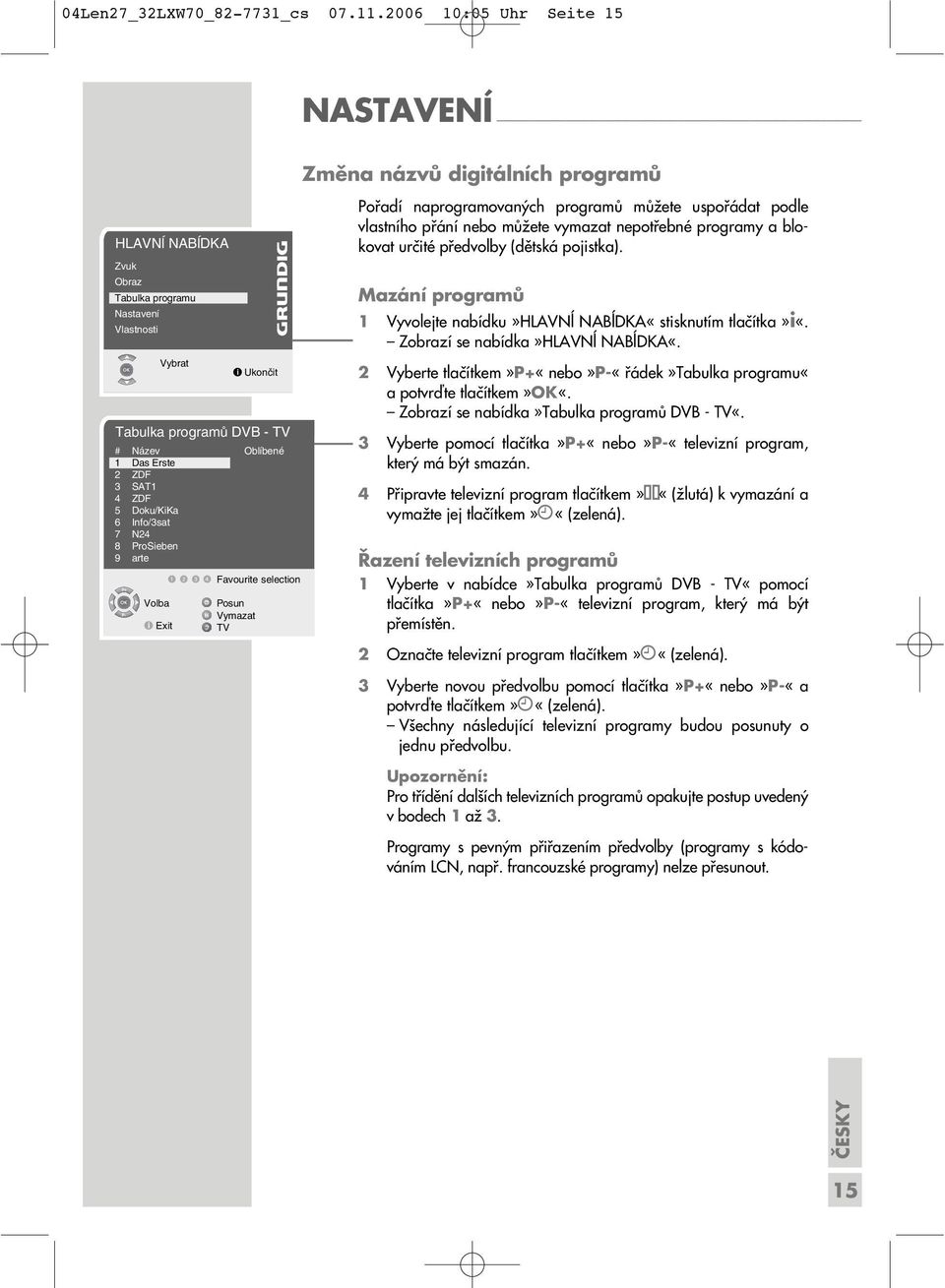

15 04Len27_32LXW70_ _cs :05 Uhr Seite 15 NASTAVENÍ Změna názvů digitálních programů HLAVNæ NABæDKA Zvuk Obraz Tabulka programu Nastavení Vlastnosti Vybrat i Tabulka programû DVB - TV # Název Oblíbené 1 Das Erste 2 ZDF 3 SAT1 4 ZDF 5 Doku/KiKa 6 Info/3sat 7 N24 8 ProSieben 9 arte! $ Favourite selection Volba Posun Vymazat i Exit TV Pořadí naprogramovaných programů můžete uspořádat podle vlastního přání nebo můžete vymazat nepotřebné programy a blokovat určité předvolby (dětská pojistka). Mazání programů 1 Vyvolejte nabídku»hlavnĺ NABĺDKA«stisknutím tlačítka»i«. Zobrazí se nabídka»hlavnĺ NABĺDKA«. 2 Vyberte tlačítkem»p+«nebo»p-«řádek»tabulka programu«a potvrďte tlačítkem»ok«. Zobrazí se nabídka»tabulka programů DVB - TV«. 3 Vyberte pomocí tlačítka»p+«nebo»p-«televizní program, který má být smazán. 4 Připravte televizní program tlačítkem» «(žlutá) k vymazání a vymažte jej tlačítkem» «(zelená). Řazení televizních programů 1 Vyberte v nabídce»tabulka programů DVB - TV«pomocí tlačítka»p+«nebo»p-«televizní program, který má být přemístěn. 2 Označte televizní program tlačítkem» «(zelená). 3 Vyberte novou předvolbu pomocí tlačítka»p+«nebo»p-«a potvrďte tlačítkem» «(zelená). Všechny následující televizní programy budou posunuty o jednu předvolbu. Pro třídění dalších televizních programů opakujte postup uvedený v bodech 1 až 3. Programy s pevným přiřazením předvolby (programy s kódováním LCN, např. francouzské programy) nelze přesunout. ČESKY 15

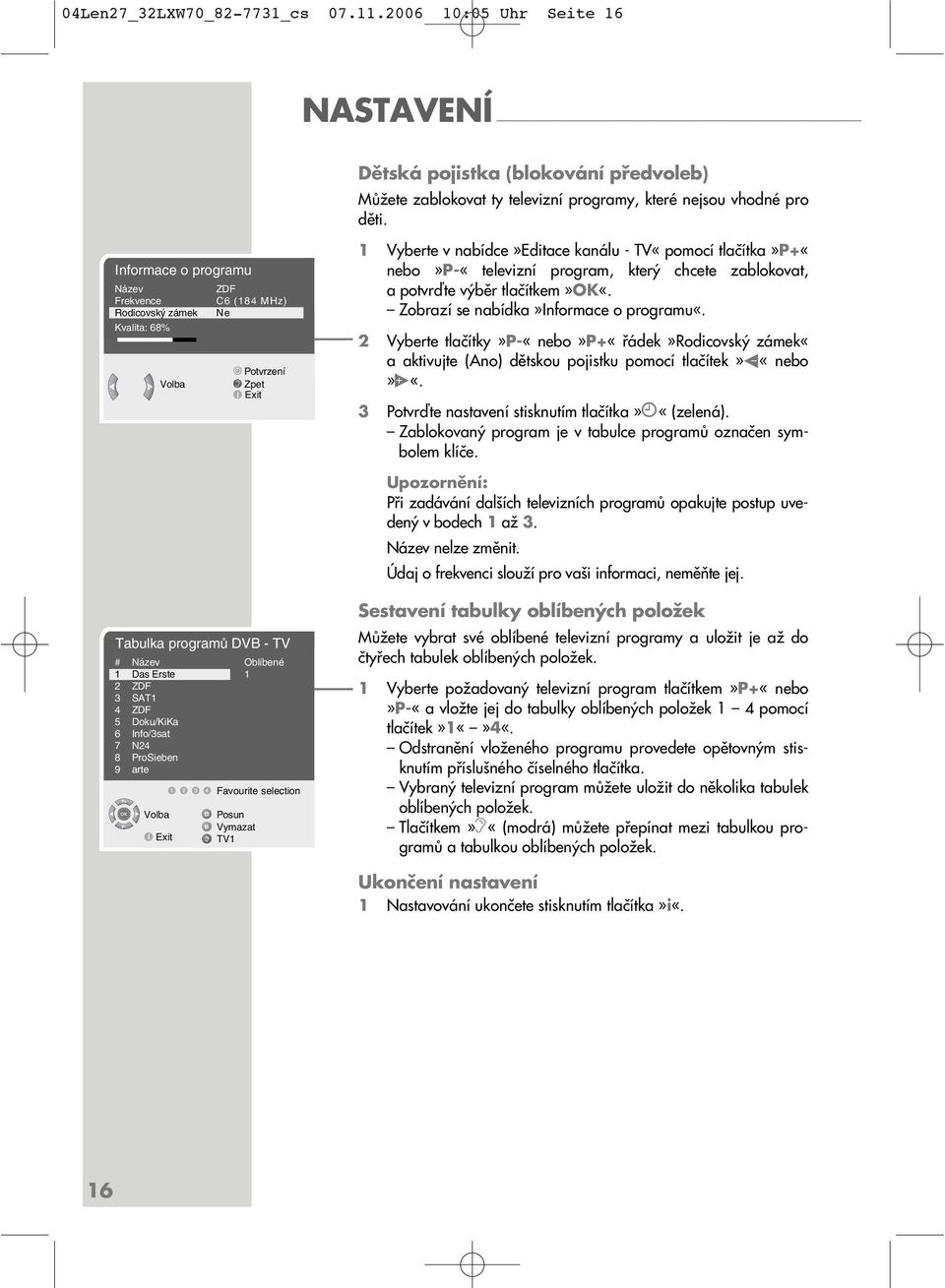

16 04Len27_32LXW70_ _cs :05 Uhr Seite 16 NASTAVENÍ Informace o programu Název Frekvence Rodicovsk zámek Kvalita: 68% Volba ZDF C6 (184 MHz) Ne Potvrzení F Zpet i Exit Tabulka programû DVB - TV # Název Oblíbené 1 Das Erste 1 2 ZDF 3 SAT1 4 ZDF 5 Doku/KiKa 6 Info/3sat 7 N24 8 ProSieben 9 arte! $ Favourite selection Volba Posun Vymazat i Exit TV1 Dětská pojistka (blokování předvoleb) Můžete zablokovat ty televizní programy, které nejsou vhodné pro děti. 1 Vyberte v nabídce»editace kanálu - TV«pomocí tlačítka»p+«nebo»p-«televizní program, který chcete zablokovat, a potvrďte výběr tlačítkem»ok«. Zobrazí se nabídka»informace o programu«. 2 Vyberte tlačítky»p-«nebo»p+«řádek»rodicovský zámek«a aktivujte (Ano) dětskou pojistku pomocí tlačítek» «nebo» «. 3 Potvrďte nastavení stisknutím tlačítka» «(zelená). Zablokovaný program je v tabulce programů označen symbolem klíče. Při zadávání dalších televizních programů opakujte postup uvedený v bodech 1 až 3. Název nelze změnit. Údaj o frekvenci slouží pro vaši informaci, neměňte jej. Sestavení tabulky oblíbených položek Můžete vybrat své oblíbené televizní programy a uložit je až do čtyřech tabulek oblíbených položek. 1 Vyberte požadovaný televizní program tlačítkem»p+«nebo»p-«a vložte jej do tabulky oblíbených položek 1 4 pomocí tlačítek»14«. Odstranění vloženého programu provedete opětovným stisknutím příslušného číselného tlačítka. Vybraný televizní program můžete uložit do několika tabulek oblíbených položek. Tlačítkem»F«(modrá) můžete přepínat mezi tabulkou programů a tabulkou oblíbených položek. Ukončení nastavení 1 Nastavování ukončete stisknutím tlačítka»i«. 16

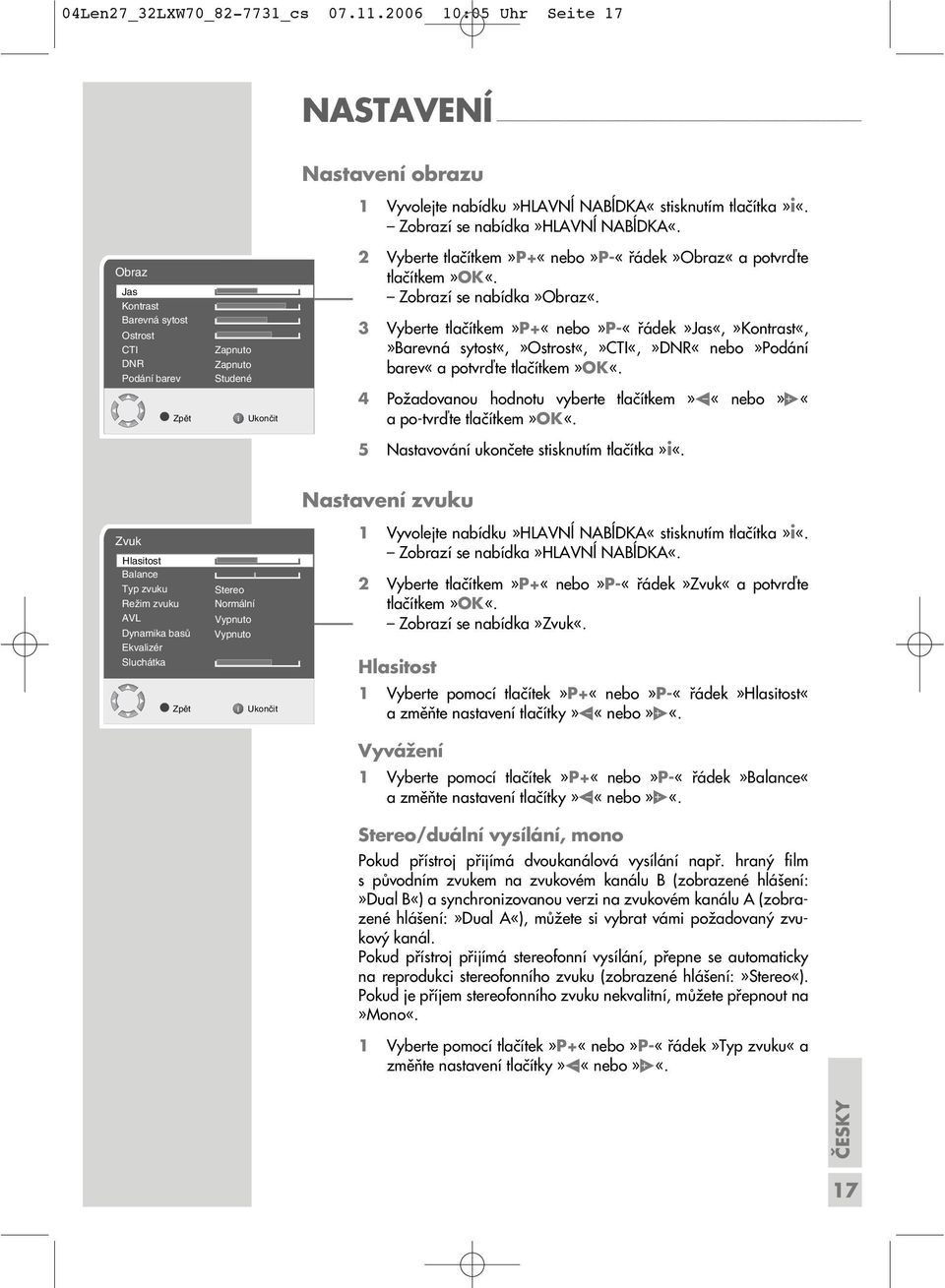

17 04Len27_32LXW70_ _cs :05 Uhr Seite 17 NASTAVENÍ Obraz Jas Kontrast Barevná sytost Ostrost CTI DNR Podání barev Zpût Zapnuto Zapnuto Studené Nastavení obrazu 1 Vyvolejte nabídku»hlavnĺ NABĺDKA«stisknutím tlačítka»i«. Zobrazí se nabídka»hlavnĺ NABĺDKA«. 2 Vyberte tlačítkem»p+«nebo»p-«řádek»obraz«a potvrďte tlačítkem»ok«. Zobrazí se nabídka»obraz«. 3 Vyberte tlačítkem»p+«nebo»p-«řádek»jas«,»kontrast«,»barevná sytost«,»ostrost«,»cti«,»dnr«nebo»podání barev«a potvrďte tlačítkem»ok«. 4 Požadovanou hodnotu vyberte tlačítkem» «nebo» «a po-tvrďte tlačítkem»ok«. 5 Nastavování ukončete stisknutím tlačítka»i«. Zvuk Hlasitost Balance Typ zvuku ReÏim zvuku AVL Dynamika basû Ekvalizér Sluchátka Zpût Stereo Normální Vypnuto Vypnuto Nastavení zvuku 1 Vyvolejte nabídku»hlavnĺ NABĺDKA«stisknutím tlačítka»i«. Zobrazí se nabídka»hlavnĺ NABĺDKA«. 2 Vyberte tlačítkem»p+«nebo»p-«řádek»zvuk«a potvrďte tlačítkem»ok«. Zobrazí se nabídka»zvuk«. Hlasitost 1 Vyberte pomocí tlačítek»p+«nebo»p-«řádek»hlasitost«a změňte nastavení tlačítky» «nebo» «. Vyvážení 1 Vyberte pomocí tlačítek»p+«nebo»p-«řádek»balance«a změňte nastavení tlačítky» «nebo» «. Stereo/duální vysílání, mono Pokud přístroj přijímá dvoukanálová vysílání např. hraný film s původním zvukem na zvukovém kanálu B (zobrazené hlášení:»dual B«) a synchronizovanou verzi na zvukovém kanálu A (zobrazené hlášení:»dual A«), můžete si vybrat vámi požadovaný zvukový kanál. Pokud přístroj přijímá stereofonní vysílání, přepne se automaticky na reprodukci stereofonního zvuku (zobrazené hlášení:»stereo«). Pokud je příjem stereofonního zvuku nekvalitní, můžete přepnout na»mono«. 1 Vyberte pomocí tlačítek»p+«nebo»p-«řádek»typ zvuku«a změňte nastavení tlačítky» «nebo» «. ČESKY 17

18 04Len27_32LXW70_ _cs :05 Uhr Seite 18 NASTAVENÍ Dolby Virtual * Dolby Virtual je inovativní elektronické řešení, které je integrované v televizním přijímači a potřebuje k vytvoření efektů Dolby Surround pouze vestavěné reproduktory. 1 Pomocí tlačítek»p+«nebo»p-«vyberte řádek»efekt«. 2 Pomocí tlačítka» «nebo» «vyberte nabídku»dolby Virtual«. Šířka sterea Rozšiřuje při stereofonním vysílání zvukový obraz a zlepšuje jej u monofonického vysílání. 1 Vyberte řádek»režim zvuku«tlačítky»p-«nebo»p+«. 2 Vyberte tlačítky» «nebo» «požadované nastavení. Automatická hlasitost Televizní vysílače vysílají s různou hlasitostí. Funkce AVL (Automatic Volume Limiting) zaručuje jednotnou hlasitost, když přepínáte z jednoho televizního programu na jiný. 1 Vyberte tlačítky»p+«nebo»p-«řádek»avl«a tlačítky» «nebo» «vyberte možnost»zap«. Dynamický bas Tímto nastavením docílíte efektu zesíleného basu. 1 Vyberte tlačítky»p+«nebo»p-«řádek»dynamický basů«a tlačítky» «nebo» «vyberte možnost»zap«. Ekvalizér Ekvalizér nabízí čtyři předem naprogramovaná nastavení zvuku (Hudba, Sport, Kino a Řeč) a jedno vlastní nastavení (Uživatel), které si můžete sami určit. Ekvalizér Hudba Sport Kino eã UÏivatel Hz Hz khz khz khz> Zpût 1 Vyberte tlačítkem»p+«nebo»p-«řádek»ekvalizér«a potvrďte tlačítkem»ok«. Zobrazí se nabídka»ekvalizér«. 2 Vyberte pomocí tlačítka»p+«nebo»p-«řádek»uživatel«a potvrďte tlačítkem» «. Je aktivováno kmitočtové pásmo»120 Hz«. 3 Nastavte tlačítky»p+«nebo»p-«požadovanou hodnotu a vyberte tlačítkem» «nebo» «další kmitočtové pásmo. 4 Nastavování ukončíte stisknutím tlačítka»f«(modrá). Ukončení nastavení 1 Nastavování ukončete stisknutím tlačítka»i«. 18 * Licence Dolby Laboratories Licensing Corporation. DOLBY a symbol zdvojeného D jsou ochrannými známkami Dolby Laboratories Licensing Corporation.

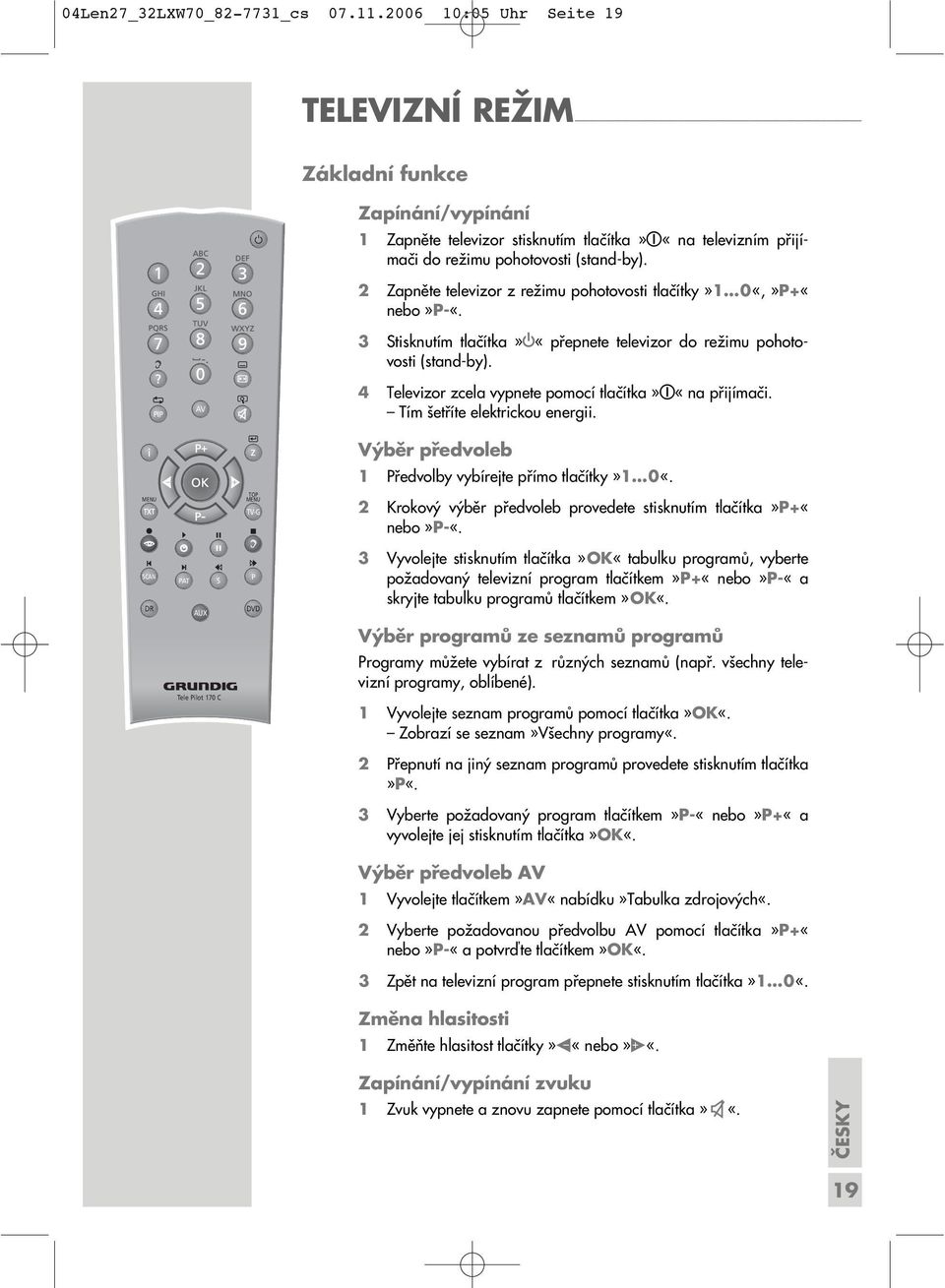

19 04Len27_32LXW70_ _cs :05 Uhr Seite 19 TELEVIZNÍ REŽIM Základní funkce Zapínání/vypínání 1 Zapněte televizor stisknutím tlačítka» «na televizním přijímači do režimu pohotovosti (stand-by). 2 Zapněte televizor z režimu pohotovosti tlačítky»1 0«,»P+«nebo»P-«. 3 Stisknutím tlačítka» «přepnete televizor do režimu pohotovosti (stand-by). PIP AV 4 Televizor zcela vypnete pomocí tlačítka» «na přijímači. Tím šetříte elektrickou energii. z Výběr předvoleb 1 Předvolby vybírejte přímo tlačítky»1 0«. MENU SCAN DR PAT AUX S TOP MENU TV-G d P DVD 2 Krokový výběr předvoleb provedete stisknutím tlačítka»p+«nebo»p-«. 3 Vyvolejte stisknutím tlačítka»ok«tabulku programů, vyberte požadovaný televizní program tlačítkem»p+«nebo»p-«a skryjte tabulku programů tlačítkem»ok«. Výběr programů ze seznamů programů Programy můžete vybírat z různých seznamů (např. všechny televizní programy, oblíbené). Tele Pilot 170 C 1 Vyvolejte seznam programů pomocí tlačítka»ok«. Zobrazí se seznam»všechny programy«. 2 Přepnutí na jiný seznam programů provedete stisknutím tlačítka»p«. 3 Vyberte požadovaný program tlačítkem»p-«nebo»p+«a vyvolejte jej stisknutím tlačítka»ok«. Výběr předvoleb AV 1 Vyvolejte tlačítkem»av«nabídku»tabulka zdrojových«. 2 Vyberte požadovanou předvolbu AV pomocí tlačítka»p+«nebo»p-«a potvrďte tlačítkem»ok«. 3 Zpět na televizní program přepnete stisknutím tlačítka»1 0«. Změna hlasitosti 1 Změňte hlasitost tlačítky» «nebo» «. Zapínání/vypínání zvuku 1 Zvuk vypnete a znovu zapnete pomocí tlačítka»p«. ČESKY 19

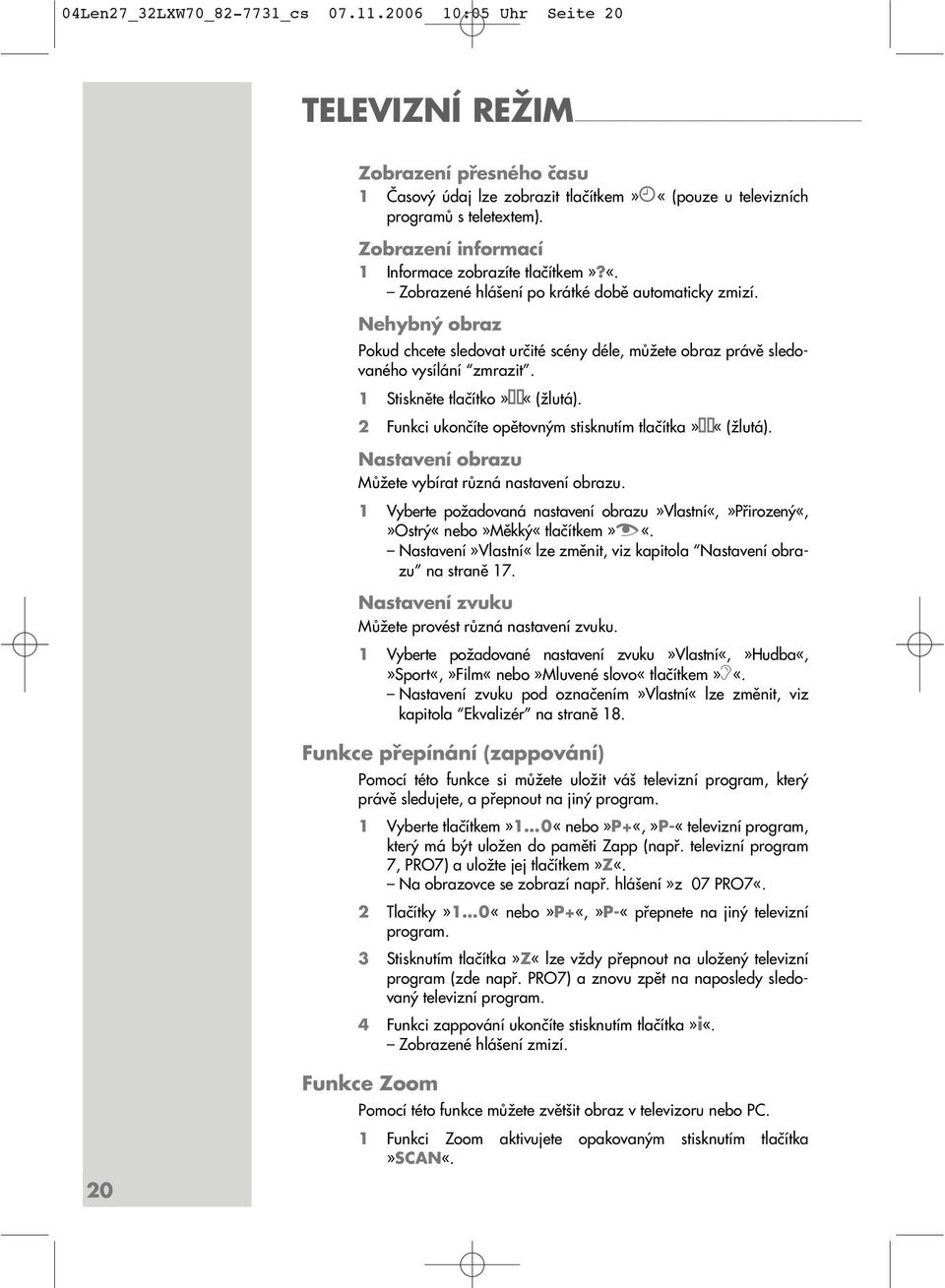

20 04Len27_32LXW70_ _cs :05 Uhr Seite 20 TELEVIZNÍ REŽIM Zobrazení přesného času 1 Časový údaj lze zobrazit tlačítkem» «(pouze u televizních programů s teletextem). Zobrazení informací 1 Informace zobrazíte tlačítkem»?«. Zobrazené hlášení po krátké době automaticky zmizí. Nehybný obraz Pokud chcete sledovat určité scény déle, můžete obraz právě sledovaného vysílání zmrazit. 1 Stiskněte tlačítko» «(žlutá). 2 Funkci ukončíte opětovným stisknutím tlačítka» «(žlutá). Nastavení obrazu Můžete vybírat různá nastavení obrazu. 1 Vyberte požadovaná nastavení obrazu»vlastní«,»přirozený«,»ostrý«nebo»měkký«tlačítkem»z «. Nastavení»Vlastní«lze změnit, viz kapitola Nastavení obrazu na straně 17. Nastavení zvuku Můžete provést různá nastavení zvuku. 1 Vyberte požadované nastavení zvuku»vlastní«,»hudba«,»sport«,»film«nebo»mluvené slovo«tlačítkem»f«. Nastavení zvuku pod označením»vlastní«lze změnit, viz kapitola Ekvalizér na straně 18. Funkce přepínání (zappování) Pomocí této funkce si můžete uložit váš televizní program, který právě sledujete, a přepnout na jiný program. 1 Vyberte tlačítkem»1 0«nebo»P+«,»P-«televizní program, který má být uložen do paměti Zapp (např. televizní program 7, PRO7) a uložte jej tlačítkem»z«. Na obrazovce se zobrazí např. hlášení»z 07 PRO7«. 2 Tlačítky»1 0«nebo»P+«,»P-«přepnete na jiný televizní program. 3 Stisknutím tlačítka»z«lze vždy přepnout na uložený televizní program (zde např. PRO7) a znovu zpět na naposledy sledovaný televizní program. 4 Funkci zappování ukončíte stisknutím tlačítka»i«. Zobrazené hlášení zmizí. 20 Funkce Zoom Pomocí této funkce můžete zvětšit obraz v televizoru nebo PC. 1 Funkci Zoom aktivujete opakovaným stisknutím tlačítka»scan«.

21 04Len27_32LXW70_ _cs :05 Uhr Seite 21 TELEVIZNÍ REŽIM Elektronický průvodce programem (TV-Guide) Elektronický průvodce programem nabízí přehled všech pořadů, které budou vysílány příští týden (pouze u digitálních televizních programů). 1 Informace o programu zobrazíte pomocí tlačítka»tv-g«. Zobrazí se informace o aktuálních a následujících pořadech. 2 Podrobný popis zobrazíte dalším stisknutím tlačítka»tv-g«. Ne všechny televizní programy nabízejí rozsáhlou funkci elektronického průvodce programem TV-Guide. Mnohé televizní společnosti vysílají svůj aktuální denní program, ke kterému však nenabízejí podrobný popis. Jsou i televizní společnosti, které nenabízejí žádné informace. 3 Pokud jsou informace o programu rozděleny na několik stránek, můžete v těchto stránkách listovat tlačítky»p-«nebo»p+«. 4 Tlačítkem» «vyberete další pořad, zpět na informace o aktuálním pořadu přepnete tlačítkem» «. 5 Přehled všech programů zobrazíte dalším stisknutím tlačítka»tv-g«. V informacích o programech můžete listovat tlačítky»p-«,»p+«,» «nebo» «. 6 Přehled pro následující týden zobrazíte stisknutím tlačítka»ok«. V informacích o programech můžete listovat tlačítky»p-«,»p+«,» «nebo» «. 7 Elektronického průvodce programem opustíte stisknutím tlačítka»i«. ČESKY 21

22 04Len27_32LXW70_ _cs :05 Uhr Seite 22 TELEVIZNÍ REŽIM Přepínání formátu obrazu Jestliže je na konektorech Euro-AV rozpoznán formát 16:9, televizor automaticky přepíná na tento formát. 1 Vyberte tlačítkem»e«formát obrazu, na obrazovce se objeví vybraný formát, například»16:9«. Máte možnost volby jednoho z těchto formátů obrazu: Formát»4:3«Obraz se zobrazí ve formátu 4:3. Formát»Automatický«U vysílání formátu 16:9 dojde k automatickému přepnutí na formát»16:9«. U vysílání formátu 4:3 se automaticky vyplní obrazem celá obrazovka. Formát»16:9«a»14:9«U vysílání formátu 4:3 a při zvolené funkci formát»16:9«nebo»14:9«je obraz horizontálně rozšířený. Geometrie obrazu je v horizontálním směru lineárně prodloužena. U zdrojů signálu, které mají skutečně formát 16:9 (ze SET-TOP- Boxu na konektoru Euro-AV), je obraz zcela vyplněn a obrazová geometrie je správná. Formát»Letterbox«Režim Letterbox je zvlášť vhodný pro vysílání ve formátu 16:9. Doposud známé černé pruhy v horní a dolní části obrazu jsou přepsány, obrazy ve formátu 4:3 jsou zobrazeny v plném formátu. Vysílané snímky jsou zvětšovány, přitom dochází nahoře a dole k malé ztrátě obrazového obsahu. Obrazová geometrie však zůstává zachována. U televizního vysílání ve formátu PAL Plus se zobrazí hlášení»auto Letterbox«. Formát»Panorama«Tento režim je vhodný pro kinofilmy s extrémními poměry šířky a výšky. U vysílání formátu 4:3 a při vybrané funkci»panorama«je obraz horizontálně rozšířený. Geometrie obrazu je v horizontálním směru protažená. Formát»Titulky«Pokud nevidíte titulky, které se zobrazují na spodním okraji obrazu (zvláště u vysílání formátu 4:3 a při vybraném formátu»titulky«), vyberte formát»titulky«. 22

23 04Len27_32LXW70_ _cs :05 Uhr Seite 23 TELEVIZNÍ REŽIM Režim PIP Režim PIP (obraz v obraze) vám nabízí možnost sledovat současně s televizním programem obraz z jiného zdroje. Zdrojem obrazu může být přehrávač DVD, rekordér DVD, videorekordér nebo satelitní přijímač. Tyto jiné zdroje musí být připojeny ke vstupním konektorům na zadní straně přístroje. Zobrazení malého obrazu 1 Pro zobrazení malého obrazu stiskněte jedenkrát tlačítko»pip«. Krátké zobrazení předvolby.»pip«zobrazí předvolbu malého obrazu. Dvojitý obraz (Double Window) 1 Funkci Double Window (rozdělená obrazovka) aktivujete dalším stisknutím tlačítka»pip«. Tato funkce umožňuje zobrazit vedle sebe naposledy sledované velké a malé obrazy. Výběr předvoleb malého nebo pravého obrazu (Double Window) 1 Vyberte předvolby stisknutím tlačítka»p+«nebo»p-«. Výběr předvoleb velkého nebo levého obrazu (Double Window) 1 Předvolby vybírejte přímo tlačítky»1 0«; nebo Vyberte zdroj obrazu (přehrávač DVD, videorekordér, satelitní přijímač) vyvoláním nabídky»tabulka zdrojových«tlačítkem»av«, vyberte požadovanou předvolbu AV tlačítky»p+«nebo»p-«a potvrďte tlačítkem»ok«. Přepnutí malého a velkého obrazu 1 Přepnutí malého a velkého obrazu provedete tlačítkem»z«. Změna umístění malého obrazu 1 Změnu umístění malého obrazu provedete stisknutím tlačítka»p«. Změna velikosti malého obrazu 1 Změnu velikosti malého obrazu provedete stisknutím tlačítka»s«. Ukončení funkce PIP 1 Malý obraz zavřete dvojím stisknutím tlačítka»pip«. Ukončení funkce Double Window 1 Funkci Double Window ukončíte stisknutím tlačítka»pip«. ČESKY 23

24 04Len27_32LXW70_ _cs :05 Uhr Seite 24 REŽIM TELETEXT PIP AV Režim TOP-text nebo FLOF-text 1 Zapněte teletext tlačítkem»txt«. 2 Stránky teletextu lze vybírat přímo tlačítky»1 0«. Stisknutím tlačítka»i«se vrátíte na teletextovou stránku 100. Na spodním okraji obrazovky se zobrazí informační řádek s červeným, zeleným a v závislosti na vysílání žlutým a modrým popisovým rámcem. Dálkový ovladač je analogicky vybaven barevně označenými tlačítky. 3 Stisknutím tlačítka»z «(červená) lze listovat o stránku nazpět. z 4 Stisknutím tlačítka» «(zelená) lze listovat na další stránku. 5 Stisknutím tlačítka» «(žlutá) vyberete požadovanou kapitolu. MENU TOP MENU TV-G 6 Stisknutím tlačítka»f«(modrá) vyberete požadované téma. d 7 Teletext skryjete tlačítkem»txt«. SCAN PAT S P Režim normálního textu DR AUX DVD 1 Zapněte teletext tlačítkem»txt«. 2 Stránky teletextu lze vybírat přímo tlačítky»1 0«. Stisknutím tlačítka»i«se vrátíte na teletextovou stránku 100. Tele Pilot 170 C 3 Stisknutím tlačítka»p-«lze listovat o stránku nazpět. 4 Stisknutím tlačítka»p+«lze listovat na další stránku. 5 Teletext skryjete tlačítkem»txt«. Další funkce Překlenutí čekání Zatímco probíhá vyhledávání stránky, můžete přepnout na televizní program. 1 Zadejte číslo teletextové stránky tlačítky»1 0«a pak stiskněte tlačítko»p«. Jakmile je stránka nalezena, zobrazí se její číslo. 2 Na stránku teletextu přepnete stisknutím tlačítka»p«. Zvětšení písma Pokud máte potíže se čtením textu na obrazovce, můžete zdvojnásobit velikost znaků. 1 Písmo teletextové stránky zvětšíte opakovaným stisknutím tlačítka»e«. 24

25 04Len27_32LXW70_ _cs :05 Uhr Seite 25 REŽIM TELETEXT Zastavení stránky V rámci několikanásobné stránky může být zahrnuto několik stránek, ve kterých se z podnětu televizní stanice listuje automaticky. 1 Podstránku zastavíte stisknutím tlačítka»z«. 2 Funkci ukončíte stisknutím tlačítka»z«. Přímé vyvolání podstránky Pokud obsahuje vybraná teletextová stránka další stránky, zobrazí se jak číslo aktuální stránky, tak i celkový počet stránek. PIP AV 1 Vyvolejte stisknutím tlačítka»s«funkci podstránky. z 2 Pomocí tlačítek»1 0«zadejte číslo podstránky. 3 Funkci ukončíte stisknutím tlačítka»s«. MENU SCAN DR PAT AUX S TOP MENU TV-G d P DVD Skrytý text Některé stránky teletextu mohou obsahovat skryté odpovědi nebo informace. Lze je vyvolat. 1 Informace zobrazíte tlačítkem»?«. 2 Informace skryjete tlačítkem»?«. Tele Pilot 170 C Rozdělená obrazovka (Split Screen) Pomocí této funkce sledujete na levé straně televizní program, na pravé straně stránku teletextu. 1 Aktivujte funkci Split Screen stisknutím tlačítka»pat«. Televizní program a stránka teletextu se zobrazí vedle sebe. 2 Funkci Split Screen deaktivujete stisknutím tlačítka»pat«. ČESKY 25

26 04Len27_32LXW70_ _cs :05 Uhr Seite 26 KOMFORTNÍ FUNKCE Komfortní funkce s nabídkou»vlastnosti«1 Vyvolejte nabídku»hlavnĺ NABĺDKA«stisknutím tlačítka»i«. Zobrazí se nabídka»hlavnĺ NABĺDKA«. 2 Vyberte tlačítkem»p+«nebo»p-«řádek»vlastnosti«a potvrďte tlačítkem»ok«. Postup další obsluhy naleznete v následujících kapitolách. Vlastnosti Jazyk âe tina Timer Auto Blackline Detect Yypnuto Nastavení v chozího stavu Version xxxxxxxxxxxxxx Vybrat Zpût Vlastnosti Jazyk âe tina Timer Auto Blackline Detect Yypnuto Nastavení v chozího stavu Version xxxxxxxxxxxxxx Vybrat Zpût Vlastnosti Jazyk âe tina Timer Auto Blackline Detect Yypnuto Nastavení v chozího stavu Version xxxxxxxxxxxxxx Vybrat Zpût Vlastnosti Jazyk âe tina Timer Auto Blackline Detect Yypnuto Nastavení v chozího stavu Version xxxxxxxxxxxxxx Vybrat Zpût 26 Změna jazyka návodu pro uživatele 1 Vyberte řádek»jazyk«tlačítky»p-«nebo»p+«. 2 Vyberte tlačítky» «nebo» «požadovaný jazyk. 3 Nastavování ukončete stisknutím tlačítka»i«. Zadání doby vypnutí (Sleep Timer) Můžete zadat čas vypnutí. Televizní přijímač přepíná po uplynutí nastaveného času do pohotovostního režimu (stand-by). 1 Vyberte tlačítkem»p+«nebo»p-«řádek»timer«a potvrďte tlačítkem»ok«. 2 Vyberte řádek»čas vypnutí«tlačítky»p-«nebo»p+«. 3 Zadejte dobu vypnutí tlačítky»1 0«. 4 Nastavení ukončíte stisknutím tlačítka»i«. Uvedení televizoru do původního stavu při dodání Pomocí této funkce vymažete obsah tabulek programů a všechna vlastní nastavení. 1 Vyberte tlačítkem»p-«nebo»p+«řádek»nastavení v chozího stavu«a potvrďte jej stisknutím tlačítka»ok«. 2 Potvrďte resetování stisknutím tlačítka»ok«. Zobrazí se nabídka»jazyk«. 3 Proveďte nastavení podle informací uvedených v kapitole Vyhledávání televizních pořadů na stránce 13. Automatické přizpůsobení formátu obrazu (Auto Blackline Detect) Pokud je tato funkce aktivní, dojde ke zvětšení obrazu v poměru k obsahu obrazu u těch pořadů, které mají na horním a dolním okraji obrazu černý pruh. 1 Vyberte tlačítkem»p+«nebo»p-«řádek»auto Blackline Detect«. 2 Aktivujte (Zapnute) nebo vypněte (Vypnuto) funkci tlačítkem» «nebo» «. 3 Nastavení ukončete stisknutím»i«.

27 04Len27_32LXW70_ _cs :05 Uhr Seite 27 PROVOZ S EXTERNÍMI PŘÍSTROJI Přehrávač DVD, rekordér DVD, videorekordér nebo Set Top-Box Ke kterým zdířkám televizoru připojíte externí přístroje závisí na tom, jakými konektory je vybaven konkrétní externí přístroj a jaké signály jsou k dispozici. Pamatujte, že u mnoha externích přístrojů musí být rozlišení videosignálu přizpůsobeno podle vstupních konektorů televizoru (viz návod k obsluze externích přístrojů). Jakou hodnotu musíte nastavit zjistíte podle charakteristik uvedených v kapitolách věnovaných možnostem připojení. Je-li vaše zařízení zapnuté, nepřipojujte žádné přístroje. Před připojením vypněte i připojovaný přístroj! Zastrčte síťovou zástrčku vašeho přístroje do zásuvky až po připojení externích zařízení! High-Definition HD ready Televizor je vybaven k příjmu televizních signálů s vysokým rozlišením (signály HDTV). Zdroje signálů (Set-Top-Boxy HDTV nebo přehrávače DVD HDTV) můžete připojit ke konektoru»hdmi«(digitální signál HDTV). Tím je zajištěno, že budete moci bez potíží sledovat i digitální vysílání HDTV, která jsou chráněna proti kopírování (HDCP High-Definition Copy Protection). DEO IN Pb PUT Pr HDMI Připojení přehrávače DVD, rekordéru DVD, videorekordéru nebo Set-Top-Boxu... s digitálním signálem audio a video Obrazový signál: Video Digital; rozlišení: Standard 576p; HDTV 720p, 1080i. Zvukový signál: Audio Digital (stereo, vícekanálový komprimovaný, nekomprimovaný). Předvolba»HDMI«. 1 Spojte konektor»hdmi«televizoru a příslušný konektor HDMI externího přístroje běžným kabelem HDMI (digitální obrazový a zvukový signál). ČESKY 27

28 04Len27_32LXW70_ _cs :05 Uhr Seite 28 PROVOZ S EXTERNÍMI PŘÍSTROJI AUDIO IN VIDEO IN ANT IN L R Y Pb Pr COMPONENT INPUT... s analogovým videosignálem (progresivní) Obrazový signál: YUV; rozlišení: Standard 576p; HDTV 720p, 1080i. Zvukový signál: stereo, analogový Předvolba»COMP«. 1 Propojte konektory»component INPUT VIDEO IN Y Pb Pr«televizoru a příslušné konektory externího přístroje kabelem cinch (obrazový signál). 2 Propojte konektory»component INPUT AUDIO IN L R«televizoru a příslušné konektory externího přístroje kabelem cinch (zvukovýsignál).... pomocí konektoru EURO-AV Obrazový signál: FBAS/RGB (AV 1), FBAS (AV 2). Zvukový signál: stereo, analogový Předvolba»AV1«nebo»AV2«. 1 Propojte konektor»av 1«nebo»AV 2«televizoru a příslušný konektor externího přístroje kabelem EURO/AV (obrazový a zvukový signál). AV 1... pomocí konektoru EURO-AV (signál S-Video) Obrazový signál: Y/C. Zvukový signál: stereo, analogový Předvolba»AV2S«. AV 2 1 Propojte konektor»av 2«televizoru a příslušný konektor externího přístroje kabelem EURO/AV (obrazový a zvukový signál).... se signálem S-Video Obrazový signál: Y/C. Zvukový signál: stereo, analogový Předvolba»AV3S«. S-VHS R L Video 1 Spojte konektor»s-vhs«televizoru a příslušné konektory externího přístroje kabelem s-video (obrazový signál). 2 Spojte konektory»l R«televizoru a příslušné konektory externího přístroje kabelem cinch (zvukový signál). 28

29 04Len27_32LXW70_ _cs :05 Uhr Seite 29 S-VHS R L Video PROVOZ S EXTERNÍMI PŘÍSTROJI... s analogovým televizním signálem Obrazový signál: FBAS. Zvukový signál: stereo, analogový Předvolba»AV3«. S-VHS R 1 Spojte konektor»video«televizoru a příslušný konektor externího přístroje kabelem cinch (obrazovýsignál). 2 Spojte konektory»l R«televizoru a příslušné konektory externího přístroje kabelem cinch (zvukový signál). Provoz s přehrávačem DVD, rekordérem DVD, videorekordérem nebo Set-Top-Boxem 1 Zapněte externí přístroj a vyberte požadovanou funkci. 2 Stiskněte tlačítko»av«, vyberte tlačítky»p+«nebo»p-«předvolbu požadovaného vstupního signálu (»AV1«,»AV2«,»AV2S«,»AV3«,»AV3S«,»COMP«nebo»HDMI«) a potvrďte tlačítkem»ok«. Sluchátka L Připojení sluchátek 1 Zasuňte konektor sluchátek (zdířka ø 3,5 mm) do zdířky pro sluchátka na levé straně přístroje. Výběr nastavení zvuku sluchátek 1 Vyvolejte nabídku»hlavnĺ NABĺDKA«stisknutím tlačítka»i«. 2 Vyberte tlačítkem»p+«nebo»p-«řádek»zvuk«a potvrďte tlačítkem»ok«. 3 Vyberte řádek»sluchátka«tlačítky»p-«nebo»p+«. 4 Nastavte hlasitost tlačítky» «nebo» «. 5 Nastavování ukončete stisknutím tlačítka»i«. ČESKY L Video Zvuk Hlasitost Balance Typ zvuku ReÏim zvuku AVL Dynamika basû Ekvalizér Sluchátka Stereo Normální Vypnuto Vypnuto Zpût 29

30 04Len27_32LXW70_ _cs :05 Uhr Seite 30 CI AV 2 AV 1 AUDIO IN VIDEO IN L R SPDIF OUT ANT IN L R Y Pb Pr AUDIO OUT COMPONENT INPUT HDMI PC-IN PC AUDIO-IN AC IN PROVOZ S EXTERNÍMI PŘÍSTROJI Dekodér nebo satelitní přijímač Přijímá-li televizní přijímač kódované programy soukromých poskytovatelů, je nutné použití dekodéru. Připojení dekodéru nebo satelitního přijímače Dekodér PAY-TV 1 Propojte konektor»av 1«televizoru a příslušný konektor dekodéru kabelem EURO/AV. AV 1 Provoz s dekodérem nebo se satelitním přijímačem 1 Zapněte dekodér nebo satelitní přijímač a televizor. 2 Stiskněte tlačítko»av«, tlačítky»p+«nebo»p-«vyberte předvolbu»av1«a potvrďte tlačítkem»ok«. 30

31 04Len27_32LXW70_ _cs :05 Uhr Seite 31 S-VHS R L Video WT A CI AV 2 AV 1 AUDIO IN VIDEO IN L R SPDIF OUT ANT IN L R Y Pb Pr AUDIO OUT COMPONENT INPUT HDMI PC-IN PC AUDIO-IN AC IN PROVOZ S EXTERNÍMI PŘÍSTROJI Kamkordér Připojení kamkordéru 1 Propojte kabelem cinch (obrazový signál) žlutý konektor»video«televizoru a příslušný konektor kamkordéru (VHS, Video 8); nebo kabelem s-video propojte konektor»s-vhs«(obrazový signál) televizoru a výstupní konektor kamkordéru (S-VHS, Hi 8). 2 Propojte kabelem cinch (zvukový signál) bílé a červené konektory»l R«televizoru a výstupní konektory audio kamkordéru. Na konektorech»video«a»s-vhs«nesmí být současně obrazový signál. Mohlo by dojít k rušení obrazu. S-VHS R L Video S-VHS R L Video Provoz s kamkordérem 1 Stiskněte tlačítko»av«, tlačítky»p+«nebo»p-«vyberte předvolbu»av 3«nebo»AV3S«a potvrďte tlačítkem»ok«. 2 Zapněte kamkordér, zasuňte kazetu a spusťte přehrávání. Přijímač AV/systém HiFi Připojení přijímače AV/systému HiFi L R SPDIF OUT AUDIO OUT ANT IN AUDIO IN L R CO 1 Propojte pomocí kabelu cinch (analogový zvukový signál) konektory»audio OUT L R«televizoru a odpovídající konektory systému HiFi/přijímače AV. 2 Propojte konektor»spdif OUT«televizoru a příslušný konektor přijímače AV kabelem cinch (digitální zvukový signál). ČESKY 31

32 04Len27_32LXW70_ _cs :05 Uhr Seite 32 CI AV 2 AV 1 AUDIO IN VIDEO IN L R SPDIF OUT ANT IN L R Y Pb Pr AUDIO OUT COMPONENT INPUT HDMI PC-IN PC AUDIO-IN AC IN REŽIM MONITOR POČÍTAČE Připojení PC PC-IN PC AUDIO-IN 1 Propojte konektor»pc-in«televizoru a příslušný konektor PC kabelem VGA (obrazový signál). 2 Propojte pomocí vhodného kabelu konektor»pc AUDIO-IN«televizoru a příslušný konektor PC (zvukový signál). Přizpůsobte PC monitoru (rozlišení obrazovky např x 768, frekvence např. 60 Hz). Výběr předvolby pro PC 1 Stiskněte tlačítko»av«, tlačítky»p+«nebo»p-«vyberte předvolbu»pc«a potvrďte tlačítkem»ok«. Nastavení Aut. nastavení Posuv vodorovnû Posuv svisle Clock Fáze Vybrat Zpût Nastavení pro PC 1 Vyvolejte nabídku»hlavnĺ NABĺDKA«stisknutím tlačítka»i«. 2 Vyberte tlačítkem»p+«nebo»p-«řádek»nastavení«a potvrďte tlačítkem»ok«. 3 Vyberte pomocí tlačítek»p+«nebo»-p«požadovanou funkci nebo nastavení a proveďte nastavení tlačítky» «nebo» «. Možnosti:»Aut. nastavení«automatické přizpůsobení PC;»Posuv vodorovně«horizontální nastavení obrazu;»posuv svisle«vertikální nastavení obrazu;»clock«nastavení taktu frekvence;»fáze«odstranění horizontálního chvění, neostrosti a horizontálních pruhů; 4 Skryjte nabídku»nastavení«tlačítkem»i«. 32

33 04Len27_32LXW70_ _cs :05 Uhr Seite 33 SPDIF OUT L R AUDIO OUT ANT IN AUDIO IN VIDEO IN L R Y Pb Pr COMPONENT INPUT HDMI PC-IN PC AUDIO-IN PROVOZ S ROZHRANÍM COMMON INTERFACE Zasunutí rozhraní Common Interface CI AV 2 AV 1 AC IN CI CI AV 2 Než zapojíte modul CI do zdířky»ci«, přístroj vypněte. 1 Zasuňte do modulu CI příslušnou kartu Smartcard. 2 Zasuňte modul CI spolu s kartou Smartcard do zdířky»ci«televizoru. Jaký modul CI je vložen do zdířky rozhraní Common Interface zjistíte v podnabídce»modul CA«. Modul CA Karta: Volba F Zpet i Exit Irdeto Access Vstupní kontrola pro modul CI a kartu Smartcard Toto nastavení závisí na druhu modulu CI a na použité kartě Smartcard. 1 Vyvolejte nabídku»hlavnĺ NABĺDKA«stisknutím tlačítka»i«. Zobrazí se nabídka»hlavnĺ NABĺDKA«. 2 Vyberte tlačítkem»p+«nebo»p-«řádek»nastavení«a potvrďte tlačítkem»ok«. 3 Vyberte tlačítkem»p-«nebo»p+«řádek»modul CA«a potvrďte jej stisknutím tlačítka»ok«. V této nabídce obdržíte pokyny k obsluze a po zadání vašeho kódu PIN vám bude umožněn přístup ke sledování programů poskytovatelů placených televizních služeb PAY-TV. Informace o dalším nastavení naleznete v návodu k obsluze modulu CI a karty Smartcard. 4 Nastavování ukončete stisknutím tlačítka»i«. ČESKY 33

34 04Len27_32LXW70_ _cs :05 Uhr Seite 34 SPECIÁLNÍ NASTAVENÍ Nastavení digitálních televizních programů Toto nastavení je nutné pouze v případech, kdy přibude nový televizní program a vy si budete přát zachovat své vlastní pořadí předvoleb. Televizní program můžete nastavit přímo nebo pomocí funkce vyhledávání. 34 Nabídka DVB Manuální Vyhledat Automatick Vyhledat Instalace Modul CA Informace o signálu Volba F Zpet i Exit Vyhledání kanálu - Digital TV F i Zpet Exit Nabídka DVB Manuální Vyhledat Automatick Vyhledat Instalace Modul CA Informace o signálu Volba F Zpet i Exit Manuální Vyhledat Kanál Volba F Zpet i Exit (C6 184 MHz) Rádio C6 (184 MHz) Nastavování televizních programů vyhledáváním 1 Vyvolejte nabídku»hlavnĺ NABĺDKA«stisknutím tlačítka»i«. Zobrazí se nabídka»hlavnĺ NABĺDKA«. 2 Vyberte tlačítkem»p+«nebo»p-«řádek»nastavení«a potvrďte tlačítkem»ok«. 3 Vyberte tlačítkem»p+«nebo»p-«řádek»automatický Vyhledat«a potvrďte tlačítkem»ok«. Zobrazí se nabídka»vyhledání kanálu Digitál«a bude zahájeno vyhledávání. To může trvat v závislosti na počtu přijímaných televizních programů několik minut. Hledání bylo dokončeno, jakmile se zobrazí hlášení»hotovo«. Nové televizní nebo rozhlasové programy jsou po ukončení vyhledávání automaticky zařazeny na konec tabulky programů. 4 Vyhledávání programů ukončíte stisknutím tlačítka» «(zelená). Zobrazí se nabídka»dvb«. 5 Nastavování ukončete stisknutím tlačítka»i«. Nastavení televizních programů zadáním čísel kanálů 1 Vyvolejte nabídku»hlavnĺ NABĺDKA«stisknutím tlačítka»i«. Zobrazí se nabídka»hlavnĺ NABĺDKA«. 2 Vyberte tlačítkem»p+«nebo»p-«řádek»nastavení«a potvrďte tlačítkem»ok«. 3 Vyberte tlačítkem»p+«nebo»p-«řádek»manuální Vyhledat«a potvrďte tlačítkem»ok«. Zobrazí se nabídka»manuální Vyhledat«. 4 Tlačítky» «nebo» «vyberte číslo kanálu a potvrďte tlačítkem»ok«. Zobrazí se nabídka»vyhledání kanálu Digitál«a bude zahájeno vyhledávání. Hledání bylo dokončeno, jakmile se zobrazí hlášení»hotovo«. Nové televizní nebo rozhlasové programy jsou po ukončení vyhledávání automaticky zařazeny na konec tabulky programů. 5 Vyhledávání programů ukončíte stisknutím tlačítka» «(zelená). 6 Nastavování ukončete stisknutím tlačítka»i«.

35 04Len27_32LXW70_ _cs :05 Uhr Seite 35 SPECIÁLNÍ NASTAVENÍ Zobrazení vlastností pro příjem digitálních programů Nabídka DVB Manuální Vyhledat Automatick Vyhledat Instalace Modul CA Informace o signálu Volba F Zpet i Exit 1 Vyvolejte nabídku»hlavnĺ NABĺDKA«stisknutím tlačítka»i«. Zobrazí se nabídka»hlavnĺ NABĺDKA«. 2 Vyberte tlačítkem»p+«nebo»p-«řádek»nastavení«a potvrďte tlačítkem»ok«. 3 Vyberte tlačítkem»p-«nebo»p+«řádek»informace o signálu«a potvrďte jej stisknutím tlačítka»ok«. Ve spodní části nabídky se zobrazují vlastnosti signálu. Čím více se přibližuje lišta u položky»kvalita«a»síla signálu«pravému okraji obrazovky, tím lepší je přijímaný signál. Úroveň signálu nezávisí pouze na nastavení vašeho přijímacího zařízení, ale i na kvalitě právě aktivního kanálu. Pamatujte na toto pravidlo až budete kontrolovat podle ukazatele intenzity signálu nasměrování vaší antény! 4 Nastavování ukončete stisknutím tlačítka»i«. Nastavení DVB Toto nastavení lze změnit i po prvotní instalaci televizoru. Nabídka DVB Manuální Vyhledat Automatick Vyhledat Instalace Modul CA Informace o signálu Volba F Zpet i Exit 1 Vyvolejte nabídku»hlavnĺ NABĺDKA«stisknutím tlačítka»i«. Zobrazí se nabídka»hlavnĺ NABĺDKA«. 2 Vyberte tlačítkem»p+«nebo»p-«řádek»nastavení«a potvrďte tlačítkem»ok«. 3 Vyberte tlačítkem»p-«nebo»p+«řádek»nastavení«a potvrďte jej stisknutím tlačítka»ok«. 4 Vyberte požadovaný řádek»audio«,»podtitulek«nebo»časové pásmo«tlačítkem»p-«nebo»p+«a proveďte nastavení tlačítky» «nebo» «(viz též stránka 13 až 14). 5 Nastavování ukončete stisknutím tlačítka»i«. Zobrazení verze softwaru Vlastnosti Jazyk âe tina Timer Auto Blackline Detect Yypnuto Nastavení v chozího stavu Version xxxxxxxxxxxxxx Vybrat Zpût 1 Vyvolejte nabídku»hlavnĺ NABĺDKA«stisknutím tlačítka»i«. 2 Vyberte tlačítkem»p+«nebo»p-«řádek»vlastnosti«a potvrďte tlačítkem»ok«. V řádku»version«uvidíte verzi softwaru. 3 Skryjte nabídku tlačítkem»i«. ČESKY 35
