COLOR TELEVISION DAVIO 15 LCD BS

Transkript

1 COO TEEVISION DAVIO 15 CD BS

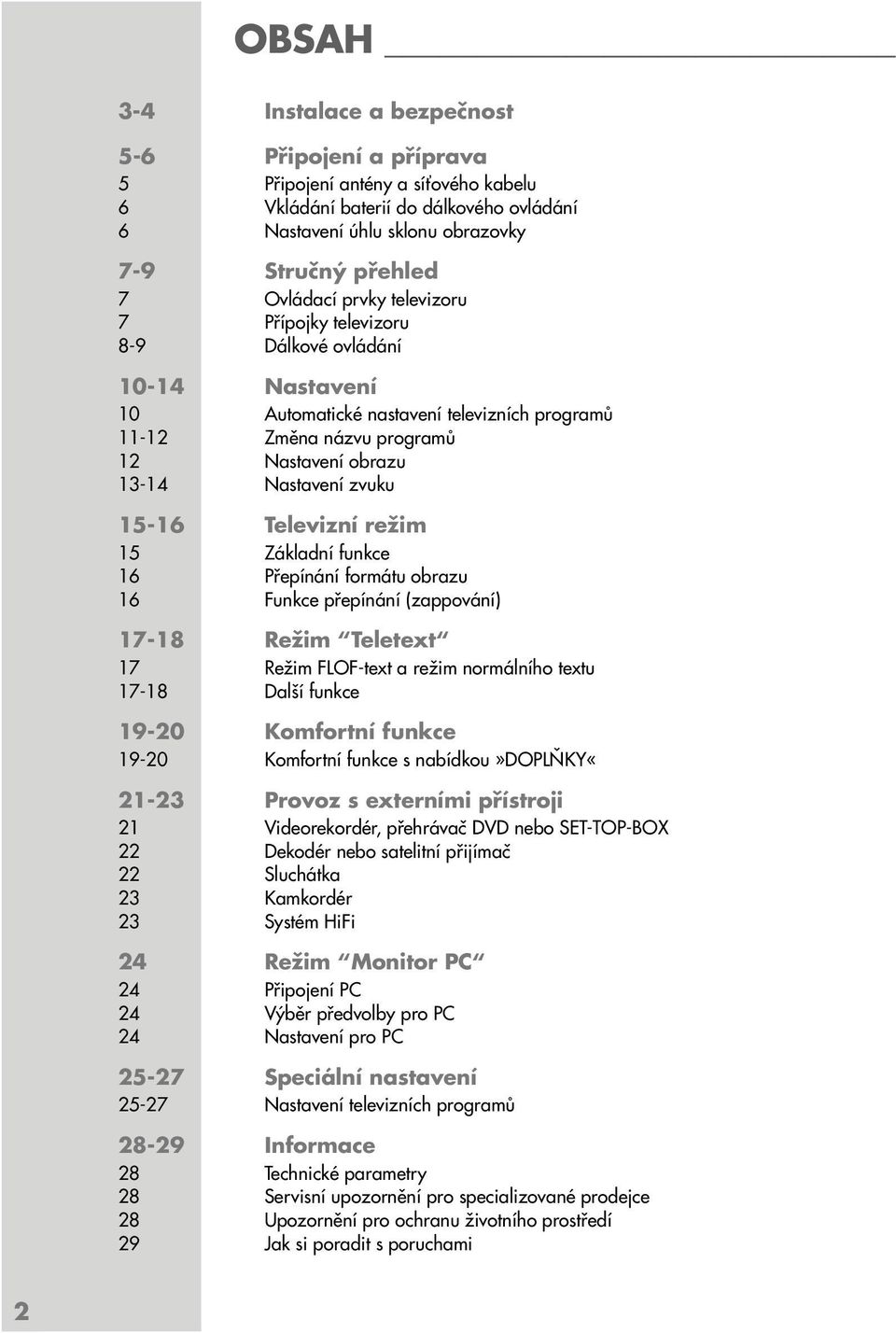

2 OBSAH 3-4 Instalace a bezpečnost 5-6 Připojení a příprava 5 Připojení antény a síťového kabelu 6 Vkládání baterií do dálkového ovládání 6 Nastavení úhlu sklonu obrazovky 7-9 Stručný přehled 7Ovládací prvky televizoru 7Přípojky televizoru 8-9 Dálkové ovládání Nastavení 10 Automatické nastavení televizních programů Změna názvu programů 12 Nastavení obrazu Nastavení zvuku Televizní režim 15 Základní funkce 16 Přepínání formátu obrazu 16 Funkce přepínání (zappování) ežim Teletext 17ežim FOF-text a režim normálního textu Další funkce Komfortní funkce Komfortní funkce s nabídkou»dopňky«21-23 Provoz s externími přístroji 21 Videorekordér, přehrávač DVD nebo SET-TOP-BOX 22 Dekodér nebo satelitní přijímač 22 Sluchátka 23 Kamkordér 23 Systém HiFi 24 ežim Monitor PC 24 Připojení PC 24 Výběr předvolby pro PC 24 Nastavení pro PC Speciální nastavení 25-27Nastavení televizních programů Informace 28 Technické parametry 28 Servisní upozornění pro specializované prodejce 28 Upozornění pro ochranu životního prostředí 29 Jak si poradit s poruchami 2

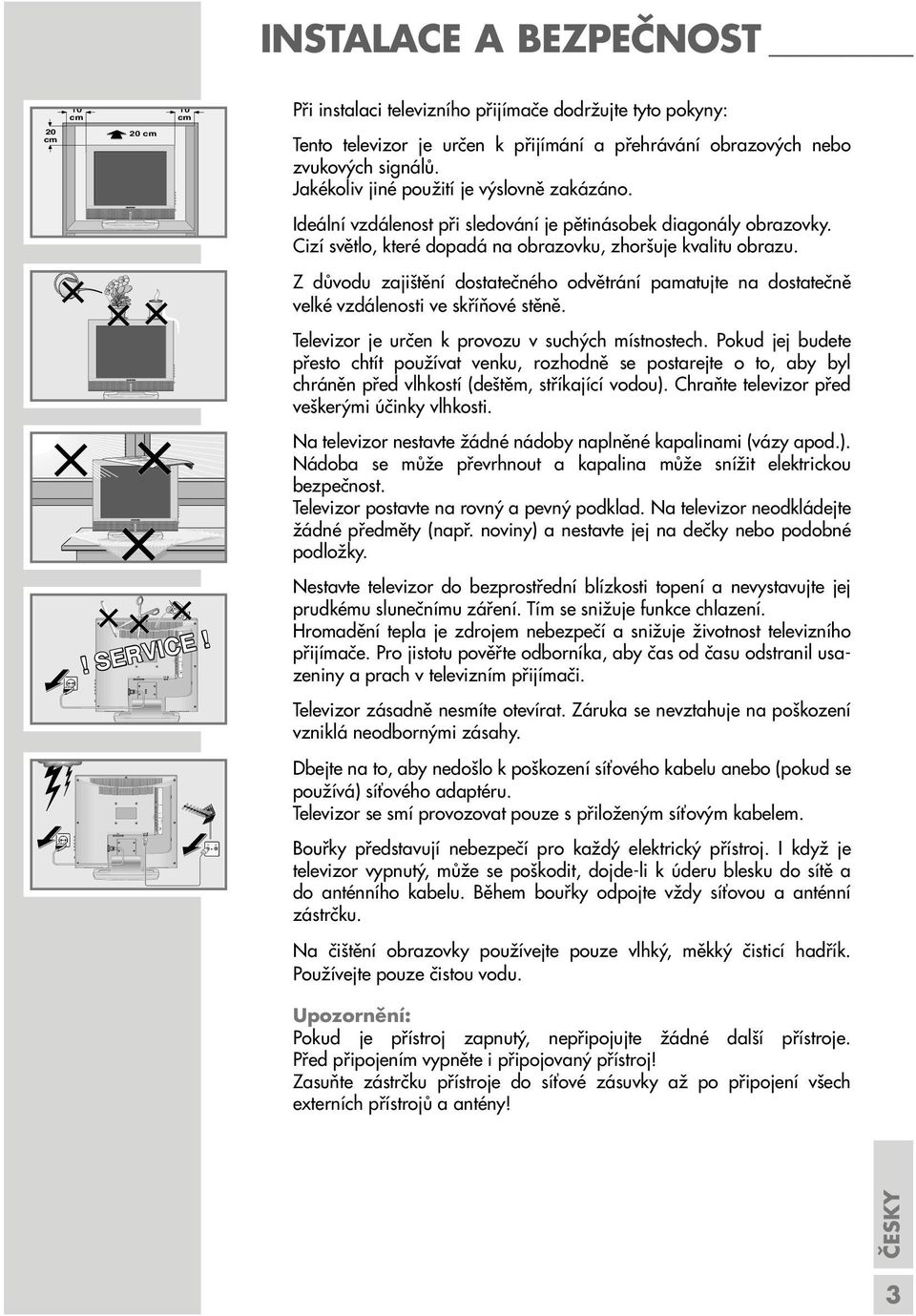

3 AC IN AV1 AC IN AV1 ANT PC INPUT S-VHS Video AV2 AUDIO OUT ANT PC INPUT S-VHS Video AV2 AUDIO OUT TV INSTAACE A BEZPEČNOST 10 cm 10 cm Při instalaci televizního přijímače dodržujte tyto pokyny: 20 cm 20 cm Krieg am Golf! SEVICE! Tento televizor je určen k přijímání a přehrávání obrazových nebo zvukových signálů. Jakékoliv jiné použití je výslovně zakázáno. Ideální vzdálenost při sledování je pětinásobek diagonály obrazovky. Cizí světlo, které dopadá na obrazovku, zhoršuje kvalitu obrazu. Z důvodu zajištění dostatečného odvětrání pamatujte na dostatečně velké vzdálenosti ve skříňové stěně. Televizor je určen k provozu v suchých místnostech. Pokud jej budete přesto chtít používat venku, rozhodně se postarejte o to, aby byl chráněn před vlhkostí (deštěm, stříkající vodou). Chraňte televizor před veškerými účinky vlhkosti. Na televizor nestavte žádné nádoby naplněné kapalinami (vázy apod.). Nádoba se může převrhnout a kapalina může snížit elektrickou bezpečnost. Televizor postavte na rovný a pevný podklad. Na televizor neodkládejte žádné předměty (např. noviny) a nestavte jej na dečky nebo podobné podložky. Nestavte televizor do bezprostřední blízkosti topení a nevystavujte jej prudkému slunečnímu záření. Tím se snižuje funkce chlazení. Hromadění tepla je zdrojem nebezpečí a snižuje životnost televizního přijímače. Pro jistotu pověřte odborníka, aby čas od času odstranil usazeniny a prach v televizním přijímači. Televizor zásadně nesmíte otevírat. Záruka se nevztahuje na poškození vzniklá neodbornými zásahy. Dbejte na to, aby nedošlo k poškození síťového kabelu anebo (pokud se používá) síťového adaptéru. Televizor se smí provozovat pouze s přiloženým síťovým kabelem. Bouřky představují nebezpečí pro každý elektrický přístroj. I když je televizor vypnutý, může se poškodit, dojde-li k úderu blesku do sítě a do anténního kabelu. Během bouřky odpojte vždy síťovou a anténní zástrčku. Na čištění obrazovky používejte pouze vlhký, měkký čisticí hadřík. Používejte pouze čistou vodu. Pokud je přístroj zapnutý, nepřipojujte žádné další přístroje. Před připojením vypněte i připojovaný přístroj! Zasuňte zástrčku přístroje do síťové zásuvky až po připojení všech externích přístrojů a antény! ČESKY 3

4 INSTAACE A BEZPEČNOST Při instalaci přístroje myslete na to, že povrch nábytku bývá pokryt nejrůznějšími laky a umělými hmotami. Tyto povrchové vrstvy většinou obsahují chemické přísady, které mohou mimo jiné napadat materiál podstavců přístroje. V důsledku toho mohou ulpívat na povrchu nábytku zbytky, které lze jen obtížně odstranit, nebo které již nelze odstranit vůbec. Obrazovka televizoru CD je vyrobena v souladu s nejvyššími kvalitativními požadavky a byla provedena kontrola zaměřená na chybné pixely. Z technologických důvodů nelze ani přes maximální pečlivost postupu výroby na 100 % vyloučit, že budou některé body (pixely) poškozené. Takovéto poškozené pixely nelze považovat za závadu přístroje ve smyslu poskytované záruky, pokud jsou v mezích stanovených normou DIN. 4

5 AC IN AV1 ANT PC INPUT S-VHS Video AUDIO OUT AV2 PC INPUT S-VHS Video AV2 AUDIO OUT PŘIPOJENÍ/PŘÍPAVA Připojení antény a síťového kabelu 1 Demontujte kryt (A). A 2 Anténní kabel domovní antény zasuňte do anténního konektoru»ant IN Ä«televizoru. 3 Přiložený síťový kabel zasuňte do síťové zdířky televizoru. 4 Zástrčku síťového kabelu zasuňte do zásuvky. Zasuňte zástrčku přístroje do síťové zásuvky až po připojení všech externích přístrojů a antény! Připojujte televizor pouze pomocí dodaného síťového kabelu do vhodné zástrčky s ochranným kolíkem a uzemněním. Nepoužívejte takové zástrčky adaptéru nebo prodlužovací kabely, které neodpovídají platným bezpečnostním normám a nezasahujte do konstrukce síťového kabelu AC IN AV1 ANT TV 5 Nasaďte kryt (A). ČESKY 5

6 PŘIPOJENÍ/PŘÍPAVA Vkládání baterií do dálkového ovládání 1 Otevřete bateriovou přihrádku a sundejte kryt. 2 Vložte baterie (typ Mignon, např. UM-3 nebo AA, 2x1,5 V). Dbejte přitom na polaritu (vyznačenou na dně bateriové přihrádky). 3 Uzavřete přihrádku na baterie. Pokud váš televizní přijímač již správně nereaguje na příkazy dálkového ovládání, je možné, že jsou baterie vybité. Vybité baterie okamžitě vyjměte. Za škody vzniklé vyteklými bateriemi nelze poskytnout záruku. Upozornění pro ochranu životního prostředí Baterie i takové, které neobsahují těžké kovy se nesmí likvidovat spolu s běžným domovním odpadem. Dbejte na dodržování ekologických zásad při likvidaci vybitých baterií, např. prostřednictvím veřejných sběren. Informujte se o právních předpisech platných ve vaší zemi. Nastavení úhlu sklonu obrazovky 1 Přidržte podstavec televizoru. 2 Opatrně sklopte obrazovku dopředu nebo dozadu. 6

7 PC INPUT S-VHS Video AUDIO OUT AV2 STUČNÝ PŘEHED Ovládací prvky televizoru + P Zapnutí televizoru z pohotovostního režimu (stand-by); výběr programů po krocích. MENU Vyvolání nabídky»havnæ NABæDKA«. + Změna hlasitosti. IO Zapínání televizního přijímače do pohotovostního režimu (stand-by) a vypínání. Přípojky televizoru PC INPUT S-VHS Video AV1 ANT AV2 AC IN AUDIO OUT AC IN AV 1 ANT IN Ä AUDIO OUT AV2 VIDEO S-VHS PC INPUT Zdířka pro síťový kabel. Konektor EUO/AV (FBAS, GB). Anténní konektor. Výstup zvukového signálu. Vstup zvukového a obrazového signálu. Vstup obrazového signálu S-VHS. Přípojka VGA pro PC. Připojení sluchátek (zdířka o průměru ø 3,5 mm). ČESKY 7

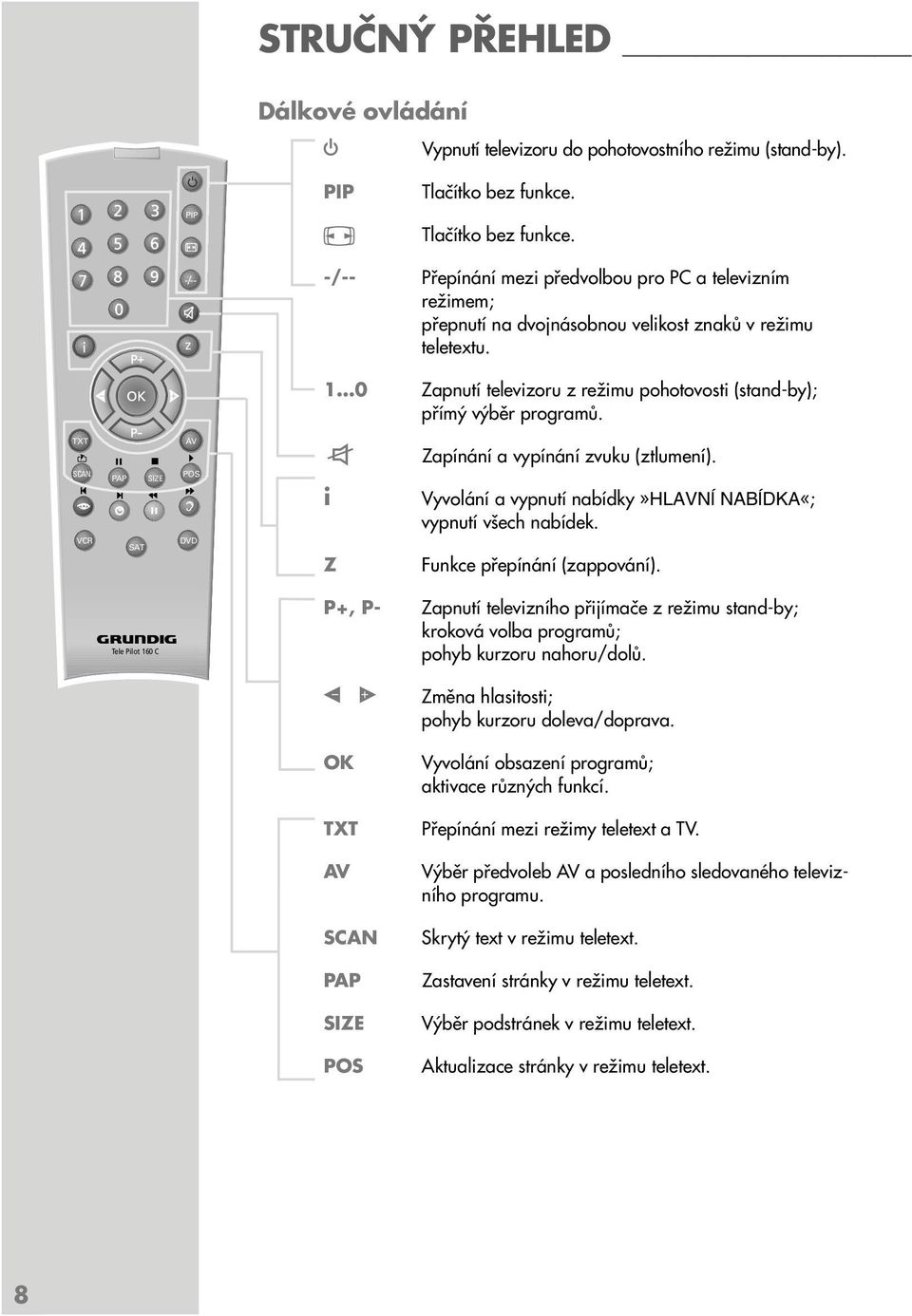

8 STUČNÝ PŘEHED Dálkové ovládání Vypnutí televizoru do pohotovostního režimu (stand-by). PIP PIP E Tlačítko bez funkce. Tlačítko bez funkce. z -/-- Přepínání mezi předvolbou pro PC a televizním režimem; přepnutí na dvojnásobnou velikost znaků v režimu teletextu. 1 0 Zapnutí televizoru z režimu pohotovosti (stand-by); přímý výběr programů. TXT SCAN VC PAP SIZE SAT AV POS d DVD d i Z Zapínání a vypínání zvuku (ztlumení). Vyvolání a vypnutí nabídky»havnæ NABæDKA«; vypnutí všech nabídek. Funkce přepínání (zappování). Tele Pilot 160 C P+, P- Zapnutí televizního přijímače z režimu stand-by; kroková volba programů; pohyb kurzoru nahoru/dolů. Změna hlasitosti; pohyb kurzoru doleva/doprava. OK Vyvolání obsazení programů; aktivace různých funkcí. TXT Přepínání mezi režimy teletext a TV. AV Výběr předvoleb AV a posledního sledovaného televizního programu. SCAN Skrytý text v režimu teletext. PAP Zastavení stránky v režimu teletext. SIZE Výběr podstránek v režimu teletext. POS Aktualizace stránky v režimu teletext. 8

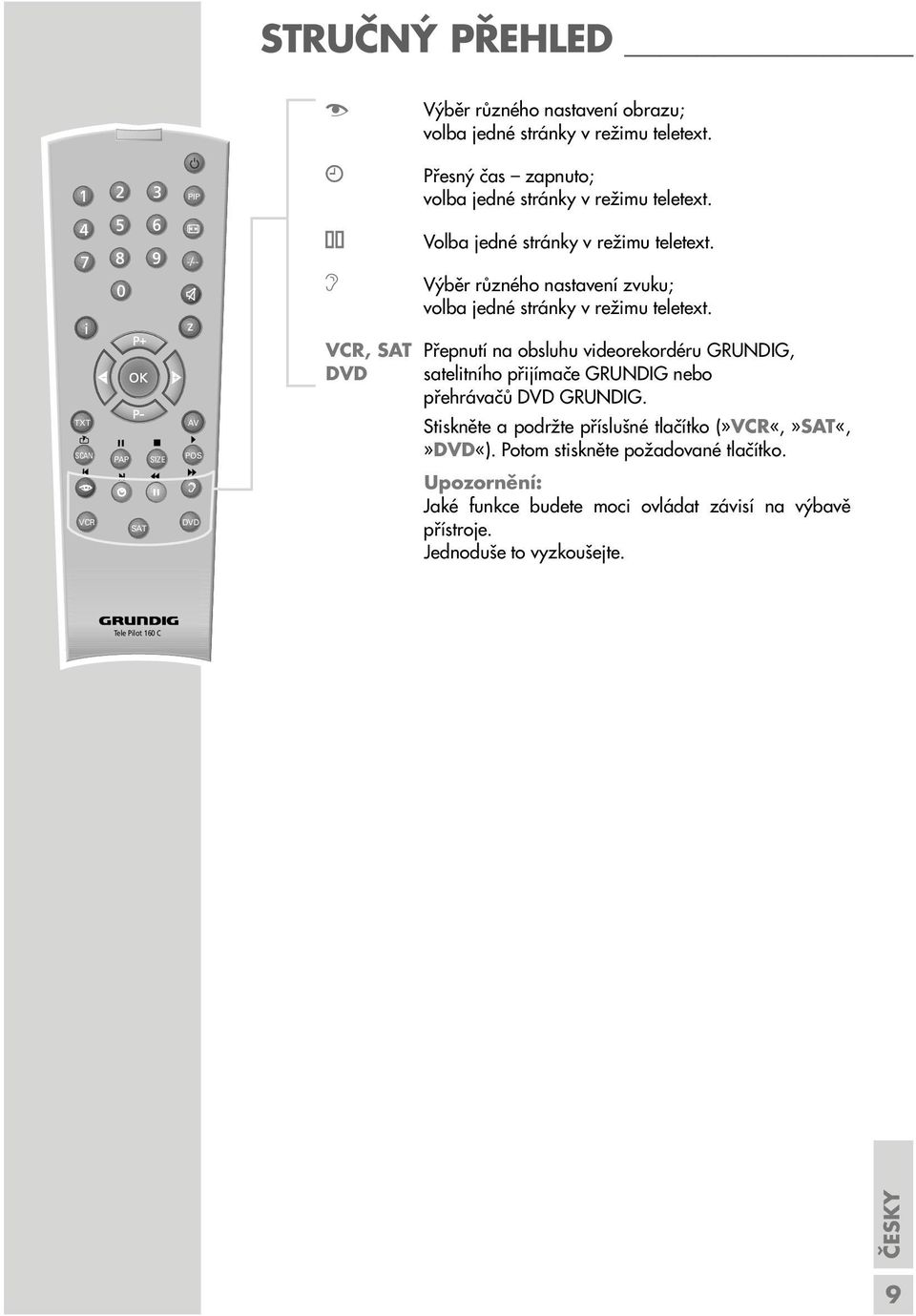

9 STUČNÝ PŘEHED PIP z Výběr různého nastavení obrazu; volba jedné stránky v režimu teletext. Přesný čas zapnuto; volba jedné stránky v režimu teletext. Volba jedné stránky v režimu teletext. TXT SCAN PAP SIZE z AV POS F Výběr různého nastavení zvuku; volba jedné stránky v režimu teletext. VC, SAT Přepnutí na obsluhu videorekordéru GUNDIG, DVD satelitního přijímače GUNDIG nebo přehrávačů DVD GUNDIG. Stiskněte a podržte příslušné tlačítko (»VC«,»SAT«,»DVD«). Potom stiskněte požadované tlačítko. VC SAT d DVD Jaké funkce budete moci ovládat závisí na výbavě přístroje. Jednoduše to vyzkoušejte. Tele Pilot 160 C ČESKY 9

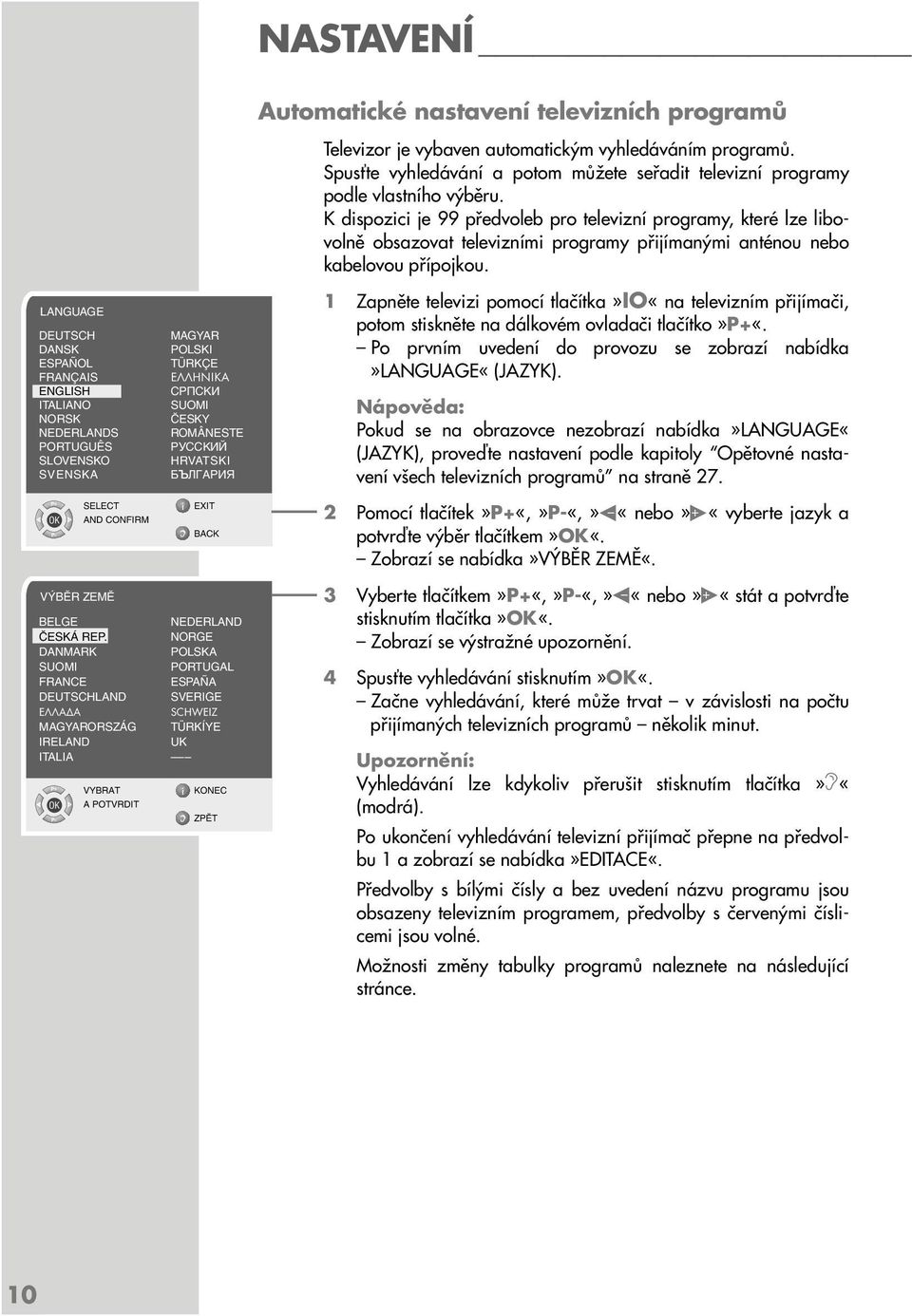

10 NASTAVENÍ Automatické nastavení televizních programů Televizor je vybaven automatickým vyhledáváním programů. Spusťte vyhledávání a potom můžete seřadit televizní programy podle vlastního výběru. K dispozici je 99 předvoleb pro televizní programy, které lze libovolně obsazovat televizními programy přijímanými anténou nebo kabelovou přípojkou. ANGUAGE DEUTSCH MAGYA DANSK POSKI ESPAÑO TÜKÇE FANÇAIS EΛΛHNIKA ENGISH ITAIANO SUOMI NOSK âesky NEDEANDS OMÂNESTE POTUGUÊS SOVENSKO HVATSKI SVENSKA SEECT EXIT AND CONFIM BACK V Bù ZEMù BEGE NEDEAND âeská EP. NOGE DANMAK POSKA SUOMI POTUGA FANCE ESPAÑA DEUTSCHAND SVEIGE EΛΛA A SCHWEIZ MAGYAOSZÁG TÜKÍYE IEAND UK ITAIA VYBAT A POTVDIT 1 Zapněte televizi pomocí tlačítka»io«na televizním přijímači, potom stiskněte na dálkovém ovladači tlačítko»p+«. Po prvním uvedení do provozu se zobrazí nabídka»anguage«(jazyk). Nápověda: Pokud se na obrazovce nezobrazí nabídka»anguage«(jazyk), proveďte nastavení podle kapitoly Opětovné nastavení všech televizních programů na straně Pomocí tlačítek»p+«,»p-«,» «nebo» «vyberte jazyk a potvrďte výběr tlačítkem»ok«. Zobrazí se nabídka»výbě ZEMĚ«. 3 Vyberte tlačítkem»p+«,»p-«,» «nebo» «stát a potvrďte stisknutím tlačítka»ok«. Zobrazí se výstražné upozornění. 4 Spusťte vyhledávání stisknutím»ok«. Začne vyhledávání, které může trvat v závislosti na počtu přijímaných televizních programů několik minut. Vyhledávání lze kdykoliv přerušit stisknutím tlačítka»f«(modrá). Po ukončení vyhledávání televizní přijímač přepne na předvolbu 1 a zobrazí se nabídka»editace«. Předvolby s bílými čísly a bez uvedení názvu programu jsou obsazeny televizním programem, předvolby s červenými číslicemi jsou volné. Možnosti změny tabulky programů naleznete na následující stránce. 10

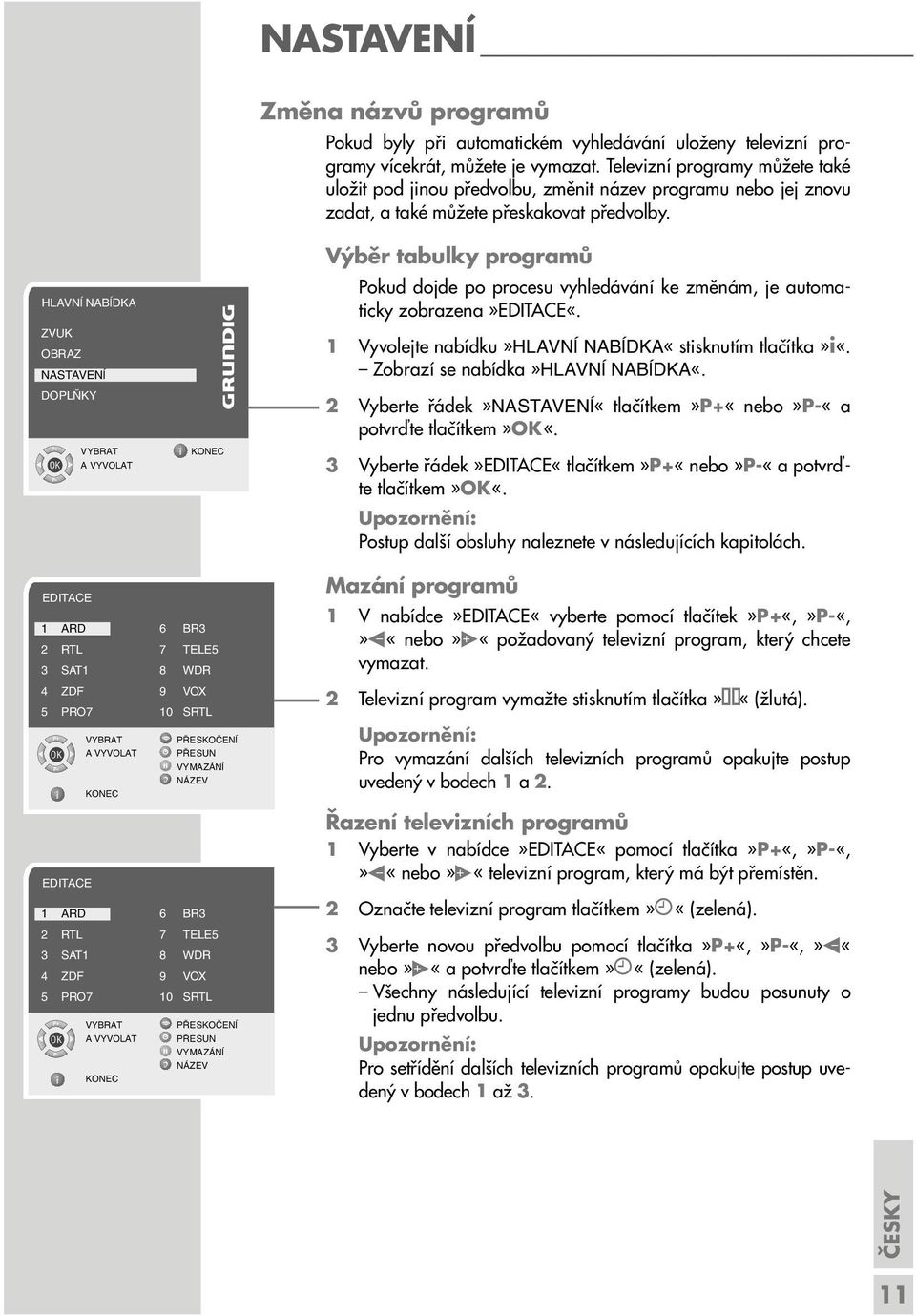

11 NASTAVENÍ HAVNæ NABæDKA ZVUK OBAZ NASTAVENæ DOP KY VYBAT A VYVOAT Změna názvů programů Pokud byly při automatickém vyhledávání uloženy televizní programy vícekrát, můžete je vymazat. Televizní programy můžete také uložit pod jinou předvolbu, změnit název programu nebo jej znovu zadat, a také můžete přeskakovat předvolby. Výběr tabulky programů Pokud dojde po procesu vyhledávání ke změnám, je automaticky zobrazena»editace«. 1 Vyvolejte nabídku»havnæ NABæDKA«stisknutím tlačítka»i«. Zobrazí se nabídka»havnæ NABæDKA«. 2 Vyberte řádek»nastavenæ«tlačítkem»p+«nebo»p-«a potvrďte tlačítkem»ok«. 3 Vyberte řádek»editace«tlačítkem»p+«nebo»p-«a potvrďte tlačítkem»ok«. Postup další obsluhy naleznete v následujících kapitolách. EDITACE 1 AD 6 B3 2 T 7 TEE5 3 SAT1 8 WD 4 ZDF 9 VOX 5 PO7 10 ST VYBAT P ESKOâENæ A VYVOAT P ESUN VYMAZÁNæ NÁZEV EDITACE 1 AD 6 B3 2 T 7 TEE5 3 SAT1 8 WD 4 ZDF 9 VOX 5 PO7 10 ST VYBAT P ESKOâENæ A VYVOAT P ESUN VYMAZÁNæ NÁZEV Mazání programů 1 V nabídce»editace«vyberte pomocí tlačítek»p+«,»p-«,» «nebo» «požadovaný televizní program, který chcete vymazat. 2 Televizní program vymažte stisknutím tlačítka» «(žlutá). Pro vymazání dalších televizních programů opakujte postup uvedený v bodech 1 a 2. Řazení televizních programů 1 Vyberte v nabídce»editace«pomocí tlačítka»p+«,»p-«,» «nebo» «televizní program, který má být přemístěn. 2 Označte televizní program tlačítkem» «(zelená). 3 Vyberte novou předvolbu pomocí tlačítka»p+«,»p-«,» «nebo» «a potvrďte tlačítkem» «(zelená). Všechny následující televizní programy budou posunuty o jednu předvolbu. Pro setřídění dalších televizních programů opakujte postup uvedený v bodech 1 až 3. ČESKY 11

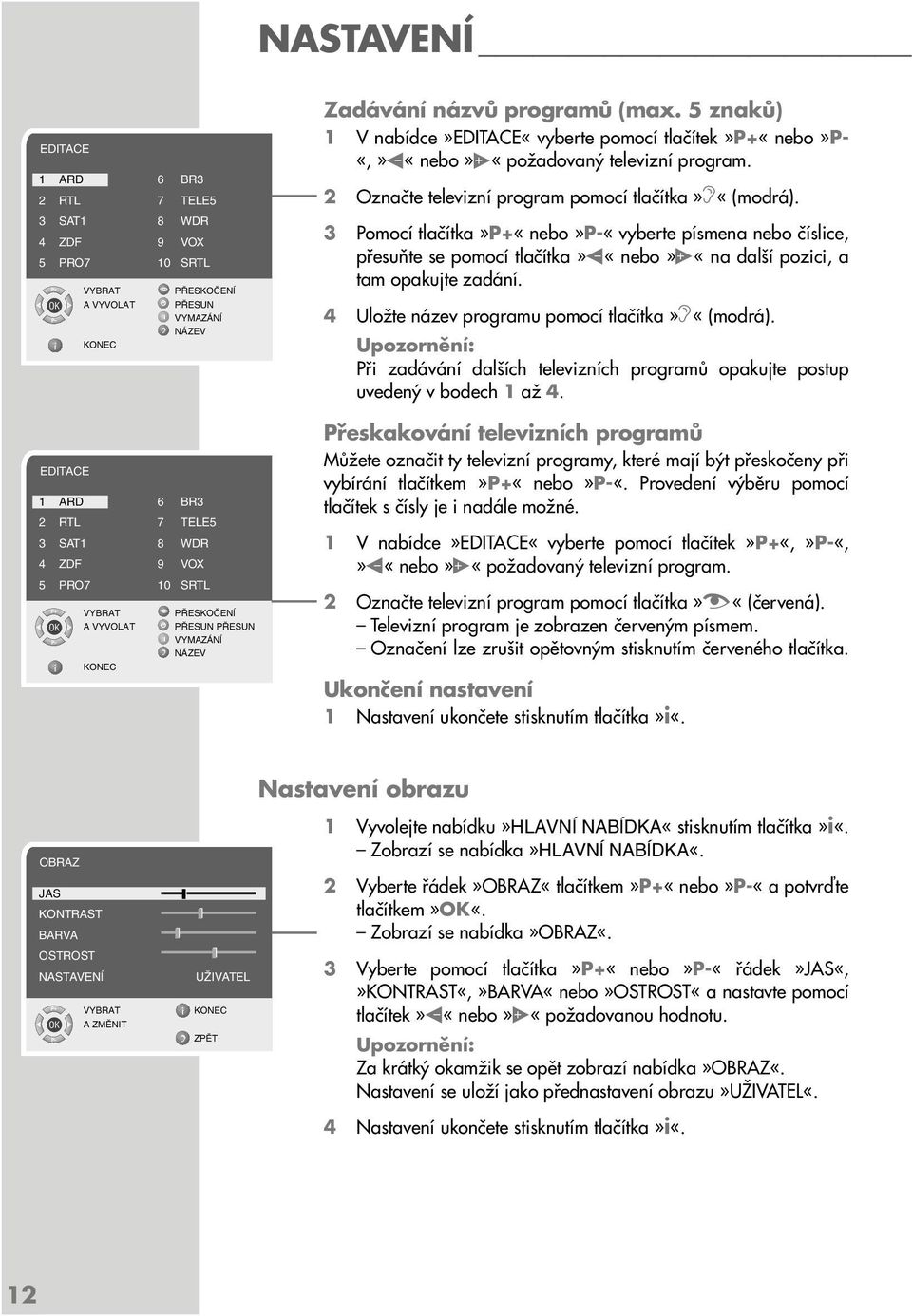

12 NASTAVENÍ EDITACE 1 AD 6 B3 2 T 7 TEE5 3 SAT1 8 WD 4 ZDF 9 VOX 5 PO7 10 ST VYBAT P ESKOâENæ A VYVOAT P ESUN VYMAZÁNæ NÁZEV EDITACE 1 AD 6 B3 2 T 7 TEE5 3 SAT1 8 WD 4 ZDF 9 VOX 5 PO7 10 ST VYBAT P ESKOâENæ A VYVOAT P ESUN P ESUN VYMAZÁNæ NÁZEV Zadávání názvů programů (max. 5 znaků) 1 V nabídce»editace«vyberte pomocí tlačítek»p+«nebo»p- «,» «nebo» «požadovaný televizní program. 2 Označte televizní program pomocí tlačítka»f«(modrá). 3 Pomocí tlačítka»p+«nebo»p-«vyberte písmena nebo číslice, přesuňte se pomocí tlačítka» «nebo» «na další pozici, a tam opakujte zadání. 4 Uložte název programu pomocí tlačítka»f«(modrá). Při zadávání dalších televizních programů opakujte postup uvedený v bodech 1 až 4. Přeskakování televizních programů Můžete označit ty televizní programy, které mají být přeskočeny při vybírání tlačítkem»p+«nebo»p-«. Provedení výběru pomocí tlačítek s čísly je i nadále možné. 1 V nabídce»editace«vyberte pomocí tlačítek»p+«,»p-«,» «nebo» «požadovaný televizní program. 2 Označte televizní program pomocí tlačítka»z «(červená). Televizní program je zobrazen červeným písmem. Označení lze zrušit opětovným stisknutím červeného tlačítka. Ukončení nastavení 1 Nastavení ukončete stisknutím tlačítka»i«. OBAZ JAS KONTAST BAVA OSTOST NASTAVENæ VYBAT A ZMùNIT UÎIVATE Nastavení obrazu 1 Vyvolejte nabídku»havnæ NABæDKA«stisknutím tlačítka»i«. Zobrazí se nabídka»havnæ NABæDKA«. 2 Vyberte řádek»obaz«tlačítkem»p+«nebo»p-«a potvrďte tlačítkem»ok«. Zobrazí se nabídka»obaz«. 3 Vyberte pomocí tlačítka»p+«nebo»p-«řádek»jas«,»kontast«,»bava«nebo»ostost«a nastavte pomocí tlačítek» «nebo» «požadovanou hodnotu. Za krátký okamžik se opět zobrazí nabídka»obaz«. Nastavení se uloží jako přednastavení obrazu»uživate«. 4 Nastavení ukončete stisknutím tlačítka»i«. 12

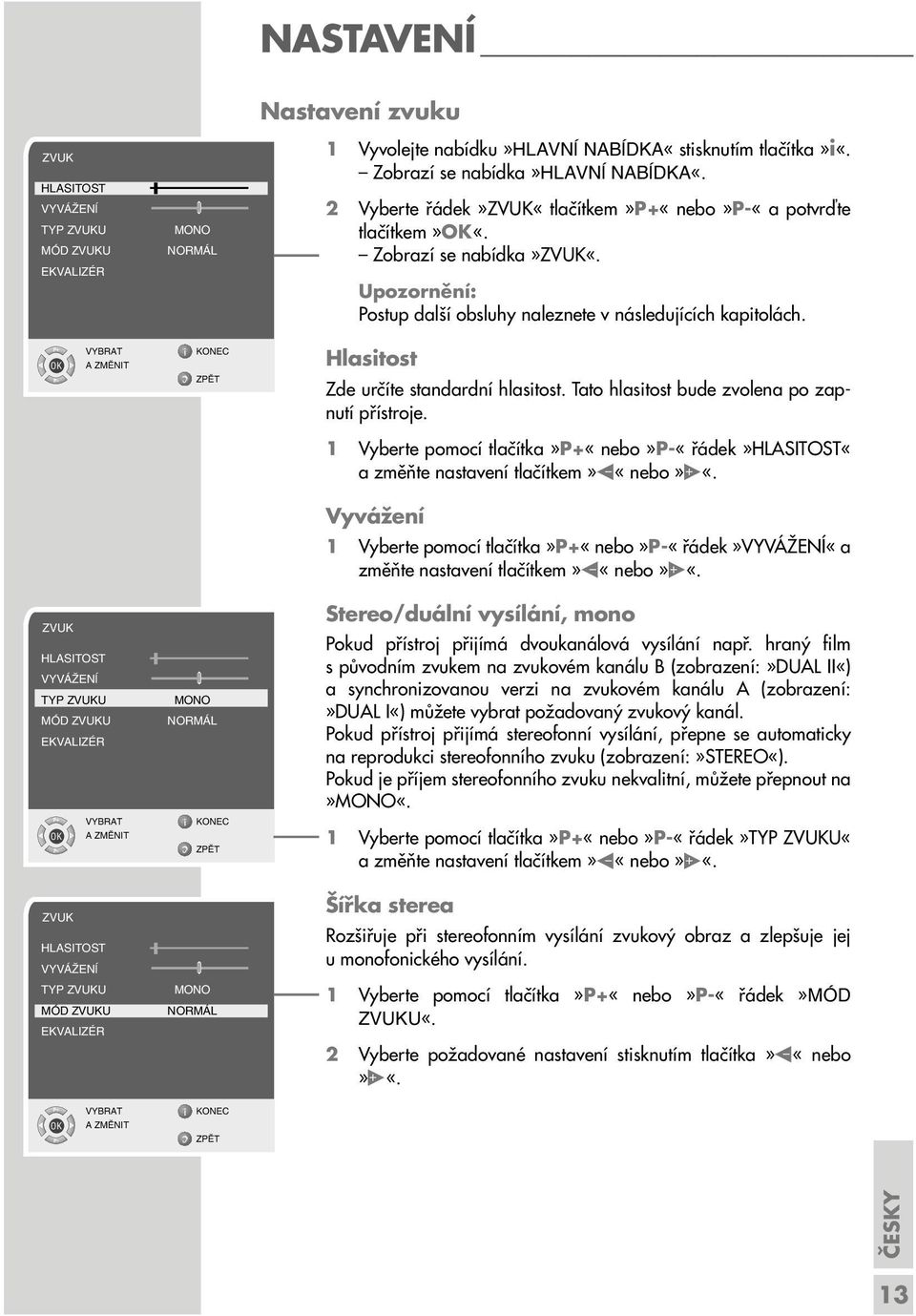

13 NASTAVENÍ ZVUK HASITOST VYVÁÎENæ TYP ZVUKU MÓD ZVUKU EKVAIZÉ MONO NOMÁ Nastavení zvuku 1 Vyvolejte nabídku»havnæ NABæDKA«stisknutím tlačítka»i«. Zobrazí se nabídka»havnæ NABæDKA«. 2 Vyberte řádek»zvuk«tlačítkem»p+«nebo»p-«a potvrďte tlačítkem»ok«. Zobrazí se nabídka»zvuk«. Postup další obsluhy naleznete v následujících kapitolách. VYBAT A ZMùNIT Hlasitost Zde určíte standardní hlasitost. Tato hlasitost bude zvolena po zapnutí přístroje. 1 Vyberte pomocí tlačítka»p+«nebo»p-«řádek»hasitost«a změňte nastavení tlačítkem» «nebo» «. Vyvážení 1 Vyberte pomocí tlačítka»p+«nebo»p-«řádek»vyvážení«a změňte nastavení tlačítkem» «nebo» «. ZVUK HASITOST VYVÁÎENæ TYP ZVUKU MÓD ZVUKU EKVAIZÉ VYBAT A ZMùNIT ZVUK HASITOST VYVÁÎENæ TYP ZVUKU MÓD ZVUKU EKVAIZÉ MONO NOMÁ MONO NOMÁ Stereo/duální vysílání, mono Pokud přístroj přijímá dvoukanálová vysílání např. hraný film s původním zvukem na zvukovém kanálu B (zobrazení:»dua II«) a synchronizovanou verzi na zvukovém kanálu A (zobrazení:»dua I«) můžete vybrat požadovaný zvukový kanál. Pokud přístroj přijímá stereofonní vysílání, přepne se automaticky na reprodukci stereofonního zvuku (zobrazení:»steeo«). Pokud je příjem stereofonního zvuku nekvalitní, můžete přepnout na»mono«. 1 Vyberte pomocí tlačítka»p+«nebo»p-«řádek»typ ZVUKU«a změňte nastavení tlačítkem» «nebo» «. Šířka sterea ozšiřuje při stereofonním vysílání zvukový obraz a zlepšuje jej u monofonického vysílání. 1 Vyberte pomocí tlačítka»p+«nebo»p-«řádek»mód ZVUKU«. 2 Vyberte požadované nastavení stisknutím tlačítka» «nebo» «. VYBAT A ZMùNIT ČESKY 13

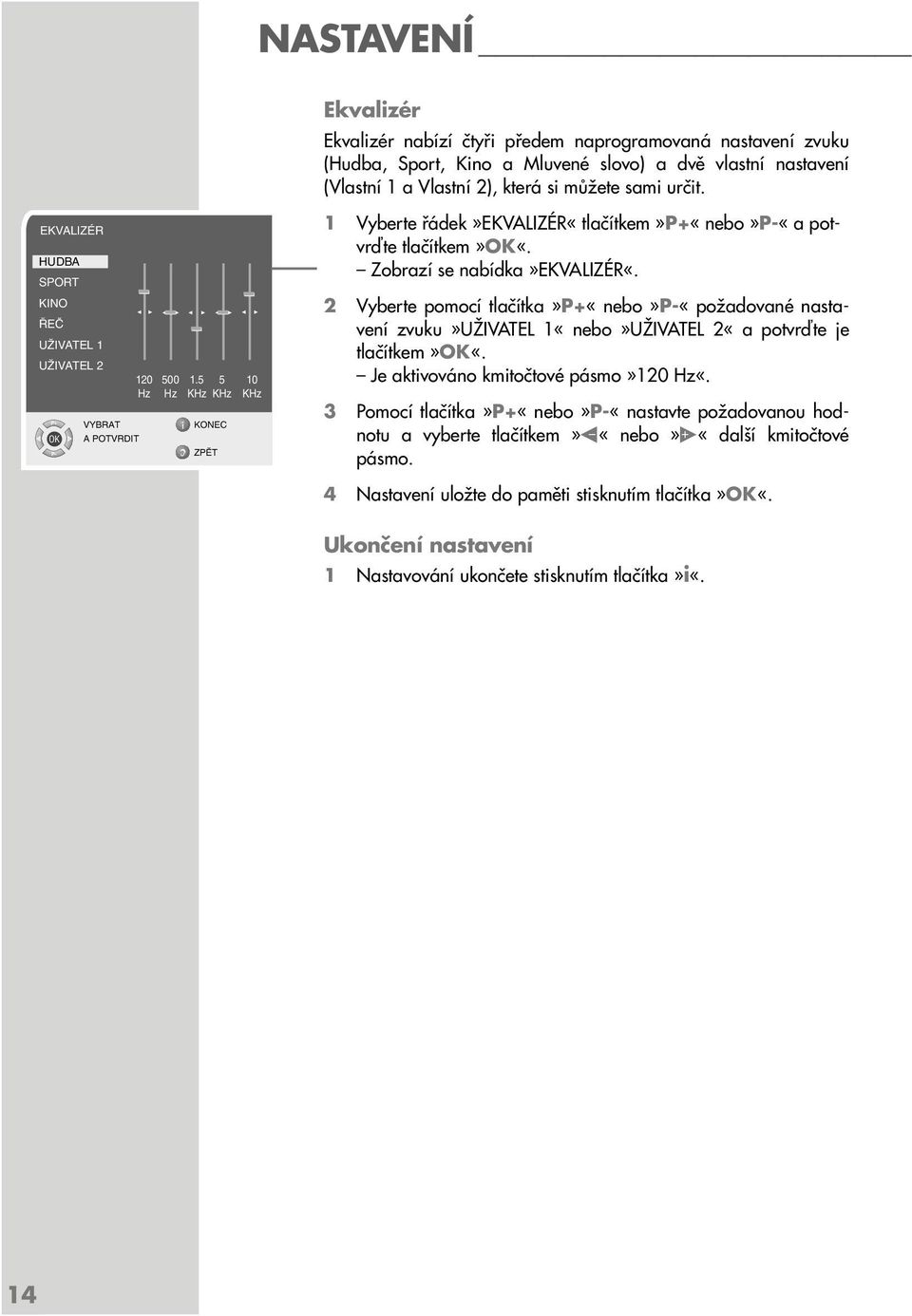

14 NASTAVENÍ Ekvalizér Ekvalizér nabízí čtyři předem naprogramovaná nastavení zvuku (Hudba, Sport, Kino a Mluvené slovo) a dvě vlastní nastavení (Vlastní 1 a Vlastní 2), která si můžete sami určit. EKVAIZÉ HUDBA SPOT KINO Eâ UÎIVATE 1 UÎIVATE 2 VYBAT A POTVDIT Hz Hz KHz KHz KHz 1 Vyberte řádek»ekvaizé«tlačítkem»p+«nebo»p-«a potvrďte tlačítkem»ok«. Zobrazí se nabídka»ekvaizé«. 2 Vyberte pomocí tlačítka»p+«nebo»p-«požadované nastavení zvuku»uživate 1«nebo»UŽIVATE 2«a potvrďte je tlačítkem»ok«. Je aktivováno kmitočtové pásmo»120 Hz«. 3 Pomocí tlačítka»p+«nebo»p-«nastavte požadovanou hodnotu a vyberte tlačítkem» «nebo» «další kmitočtové pásmo. 4 Nastavení uložte do paměti stisknutím tlačítka»ok«. Ukončení nastavení 1 Nastavování ukončete stisknutím tlačítka»i«. 14

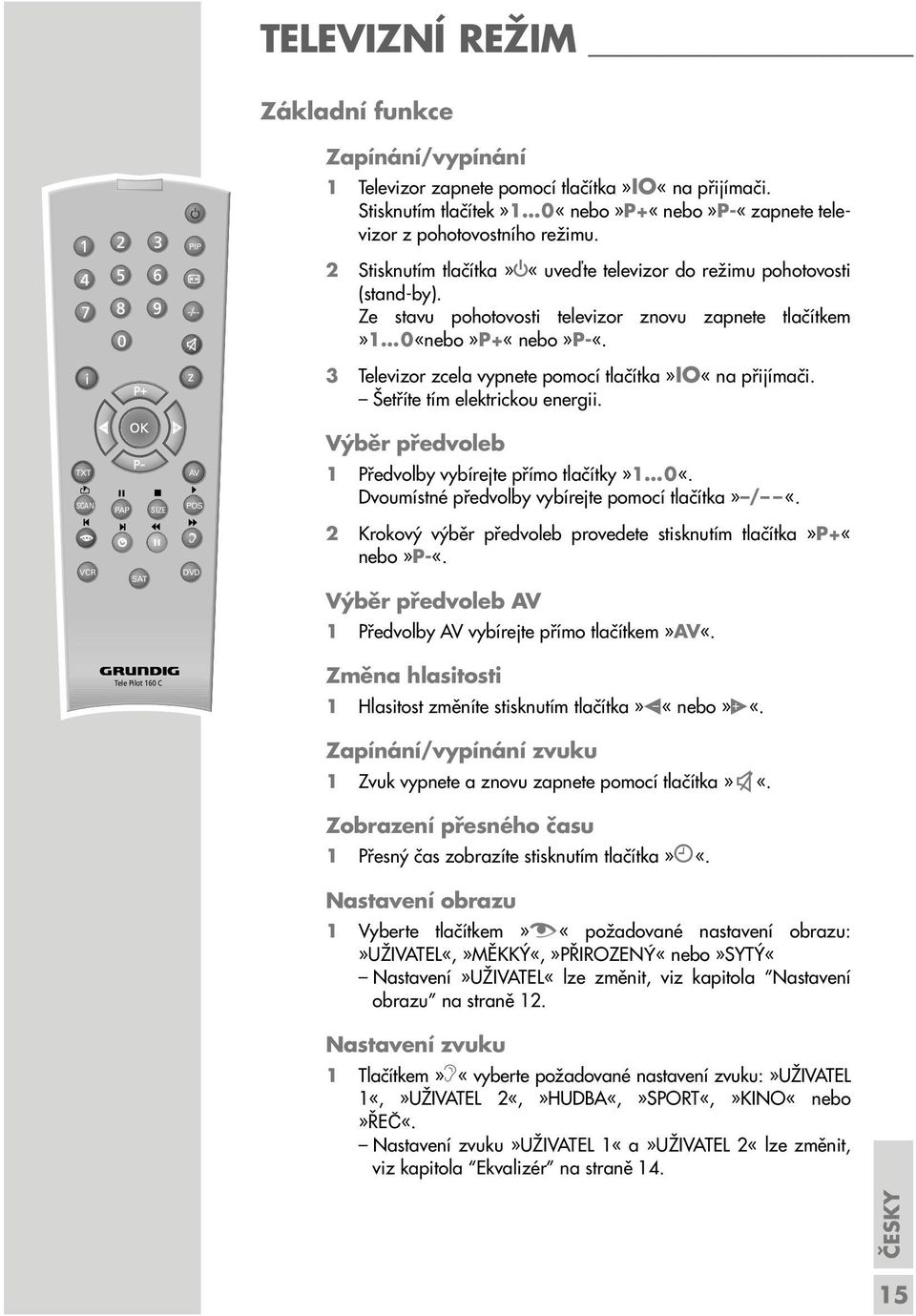

15 TEEVIZNÍ EŽIM Základní funkce Zapínání/vypínání PIP 1 Televizor zapnete pomocí tlačítka»io«na přijímači. Stisknutím tlačítek»1 0«nebo»P+«nebo»P-«zapnete televizor z pohotovostního režimu. 2 Stisknutím tlačítka» «uveďte televizor do režimu pohotovosti (stand-by). Ze stavu pohotovosti televizor znovu zapnete tlačítkem»1 0«nebo»P+«nebo»P-«. z 3 Televizor zcela vypnete pomocí tlačítka»io«na přijímači. Šetříte tím elektrickou energii. Výběr předvoleb TXT SCAN PAP SIZE AV POS 1 Předvolby vybírejte přímo tlačítky»1 0«. Dvoumístné předvolby vybírejte pomocí tlačítka» / «. VC SAT d DVD 2 Krokový výběr předvoleb provedete stisknutím tlačítka»p+«nebo»p-«. Výběr předvoleb AV 1 Předvolby AV vybírejte přímo tlačítkem»av«. Tele Pilot 160 C Změna hlasitosti 1 Hlasitost změníte stisknutím tlačítka» «nebo» «. Zapínání/vypínání zvuku 1 Zvuk vypnete a znovu zapnete pomocí tlačítka»p«. Zobrazení přesného času 1 Přesný čas zobrazíte stisknutím tlačítka» «. Nastavení obrazu 1 Vyberte tlačítkem»z «požadované nastavení obrazu:»uživate«,»měkký«,»přiozen «nebo»sytý«nastavení»uživate«lze změnit, viz kapitola Nastavení obrazu na straně 12. Nastavení zvuku 1 Tlačítkem»F«vyberte požadované nastavení zvuku:»uživate 1«,»UŽIVATE 2«,»HUDBA«,»SPOT«,»KINO«nebo»ŘEâ«. Nastavení zvuku»uživate 1«a»UŽIVATE 2«lze změnit, viz kapitola Ekvalizér na straně 14. ČESKY 15

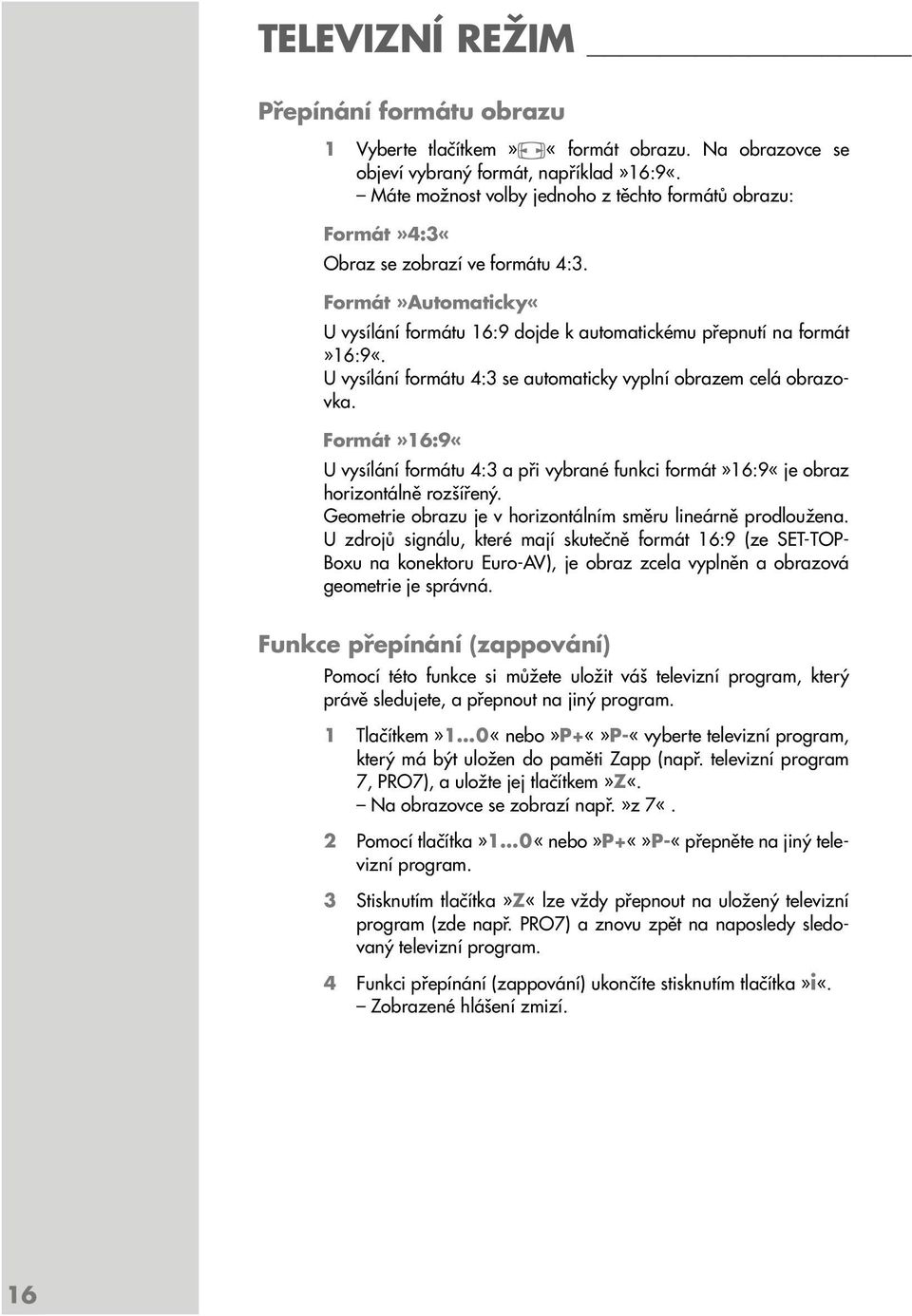

16 TEEVIZNÍ EŽIM Přepínání formátu obrazu 1 Vyberte tlačítkem»e«formát obrazu. Na obrazovce se objeví vybraný formát, například»16:9«. Máte možnost volby jednoho z těchto formátů obrazu: Formát»4:3«Obraz se zobrazí ve formátu 4:3. Formát»Automaticky«U vysílání formátu 16:9 dojde k automatickému přepnutí na formát»16:9«. U vysílání formátu 4:3 se automaticky vyplní obrazem celá obrazovka. Formát»16:9«U vysílání formátu 4:3 a při vybrané funkci formát»16:9«je obraz horizontálně rozšířený. Geometrie obrazu je v horizontálním směru lineárně prodloužena. U zdrojů signálu, které mají skutečně formát 16:9 (ze SET-TOP- Boxu na konektoru Euro-AV), je obraz zcela vyplněn a obrazová geometrie je správná. Funkce přepínání (zappování) Pomocí této funkce si můžete uložit váš televizní program, který právě sledujete, a přepnout na jiný program. 1 Tlačítkem»1 0«nebo»P+P-«vyberte televizní program, který má být uložen do paměti Zapp (např. televizní program 7, PO7), a uložte jej tlačítkem»z«. Na obrazovce se zobrazí např.»z 7«. 2 Pomocí tlačítka»1 0«nebo»P+P-«přepněte na jiný televizní program. 3 Stisknutím tlačítka»z«lze vždy přepnout na uložený televizní program (zde např. PO7) a znovu zpět na naposledy sledovaný televizní program. 4 Funkci přepínání (zappování) ukončíte stisknutím tlačítka»i«. Zobrazené hlášení zmizí. 16

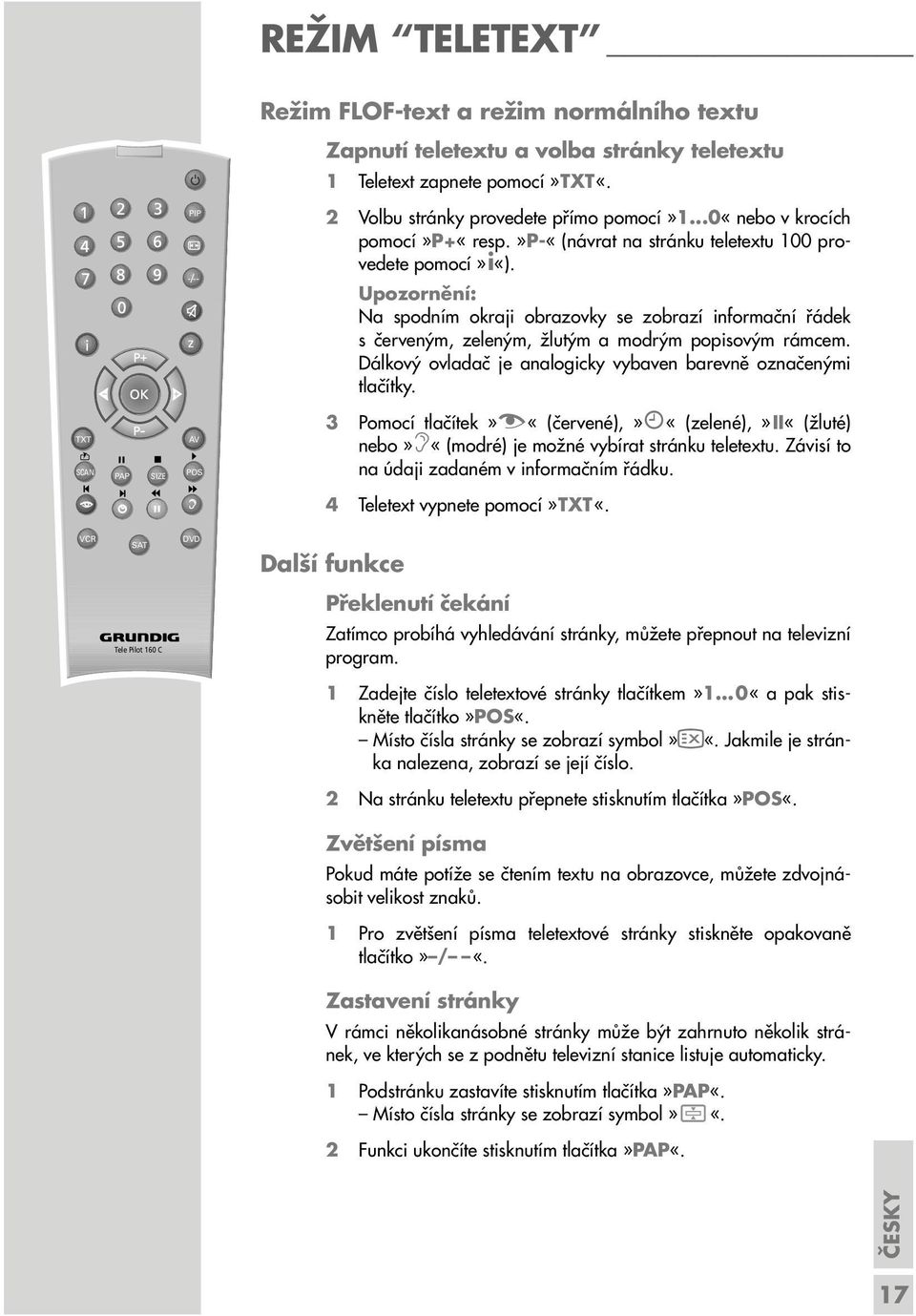

17 EŽIM TEETEXT ežim FOF-text a režim normálního textu Zapnutí teletextu a volba stránky teletextu 1 Teletext zapnete pomocí»txt«. PIP 2 Volbu stránky provedete přímo pomocí»1...0«nebo v krocích pomocí»p+«resp.»p-«(návrat na stránku teletextu 100 provedete pomocí»i«). z Na spodním okraji obrazovky se zobrazí informační řádek s červeným, zeleným, žlutým a modrým popisovým rámcem. Dálkový ovladač je analogicky vybaven barevně označenými tlačítky. TXT SCAN PAP SIZE AV POS 3 Pomocí tlačítek»z «(červené),» «(zelené),»ii«(žluté) nebo» F«(modré) je možné vybírat stránku teletextu. Závisí to na údaji zadaném v informačním řádku. d 4 Teletext vypnete pomocí»txt«. VC SAT DVD Další funkce Překlenutí čekání Tele Pilot 160 C Zatímco probíhá vyhledávání stránky, můžete přepnout na televizní program. 1 Zadejte číslo teletextové stránky tlačítkem»1 0«a pak stiskněte tlačítko»pos«. Místo čísla stránky se zobrazí symbol» «. Jakmile je stránka nalezena, zobrazí se její číslo. 2 Na stránku teletextu přepnete stisknutím tlačítka»pos«. Zvětšení písma Pokud máte potíže se čtením textu na obrazovce, můžete zdvojnásobit velikost znaků. 1 Pro zvětšení písma teletextové stránky stiskněte opakovaně tlačítko» / «. Zastavení stránky V rámci několikanásobné stránky může být zahrnuto několik stránek, ve kterých se z podnětu televizní stanice listuje automaticky. 1 Podstránku zastavíte stisknutím tlačítka»pap«. Místo čísla stránky se zobrazí symbol» «. 2 Funkci ukončíte stisknutím tlačítka»pap«. ČESKY 17

18 EŽIM TEETEXT Přímé vyvolání podstránky Pokud obsahuje vybraná teletextová stránka další stránky, zobrazí se jak číslo aktuální stránky, tak i celkový počet stránek. PIP 1 Vyvolejte stisknutím tlačítka»size«funkci podstránky. 2 Požadovanou podstránku vyberte zadáním čtyřmístného čísla tlačítky»1 0«. Vybraná podstránka se po krátké době zobrazí. z Skrytý text Některé stránky teletextu mohou obsahovat skryté odpovědi nebo informace. ze je vyvolat. TXT AV 1 Informace zobrazíte pomocí tlačítka»scan«. SCAN PAP SIZE POS 2 Informace skryjete pomocí tlačítka»scan«. d VC SAT DVD Tele Pilot 160 C 18

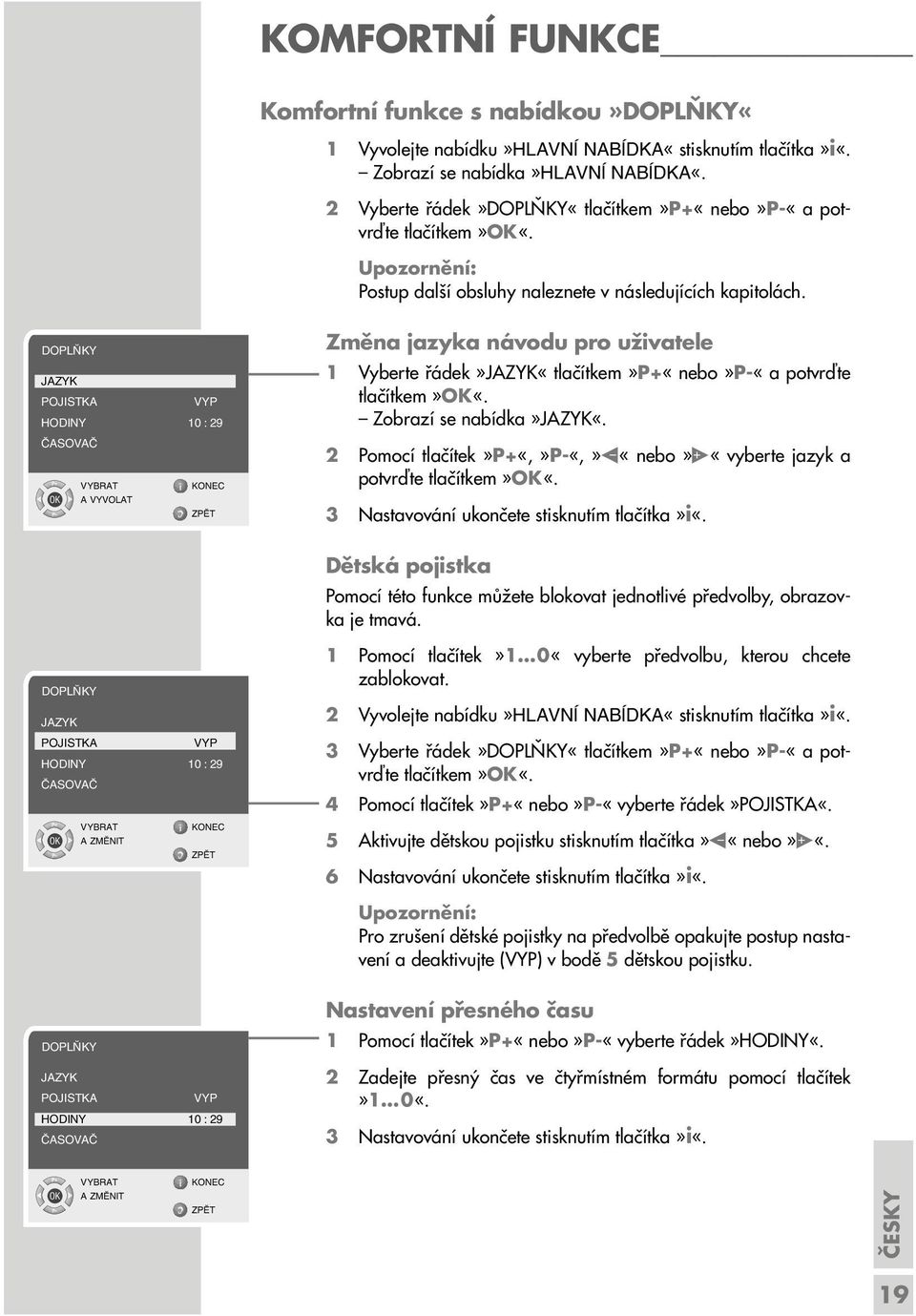

19 KOMFOTNÍ FUNKCE Komfortní funkce s nabídkou»dopňky«1 Vyvolejte nabídku»havnæ NABæDKA«stisknutím tlačítka»i«. Zobrazí se nabídka»havnæ NABæDKA«. 2 Vyberte řádek»dopňky«tlačítkem»p+«nebo»p-«a potvrďte tlačítkem»ok«. Postup další obsluhy naleznete v následujících kapitolách. DOP KY JAZYK POJISTKA VYP HODINY 10 : 29 âasovaâ VYBAT A VYVOAT Změna jazyka návodu pro uživatele 1 Vyberte řádek»jazyk«tlačítkem»p+«nebo»p-«a potvrďte tlačítkem»ok«. Zobrazí se nabídka»jazyk«. 2 Pomocí tlačítek»p+«,»p-«,» «nebo» «vyberte jazyk a potvrďte tlačítkem»ok«. 3 Nastavování ukončete stisknutím tlačítka»i«. Dětská pojistka Pomocí této funkce můžete blokovat jednotlivé předvolby, obrazovka je tmavá. DOP KY JAZYK POJISTKA VYP HODINY 10 : 29 âasovaâ VYBAT A ZMùNIT 1 Pomocí tlačítek»1 0«vyberte předvolbu, kterou chcete zablokovat. 2 Vyvolejte nabídku»havnæ NABæDKA«stisknutím tlačítka»i«. 3 Vyberte řádek»dopňky«tlačítkem»p+«nebo»p-«a potvrďte tlačítkem»ok«. 4 Pomocí tlačítek»p+«nebo»p-«vyberte řádek»pojistka«. 5 Aktivujte dětskou pojistku stisknutím tlačítka» «nebo» «. 6 Nastavování ukončete stisknutím tlačítka»i«. Pro zrušení dětské pojistky na předvolbě opakujte postup nastavení a deaktivujte (VYP) v bodě 5 dětskou pojistku. DOP KY JAZYK POJISTKA VYP HODINY 10 : 29 âasovaâ Nastavení přesného času 1 Pomocí tlačítek»p+«nebo»p-«vyberte řádek»hodiny«. 2 Zadejte přesný čas ve čtyřmístném formátu pomocí tlačítek»1 0«. 3 Nastavování ukončete stisknutím tlačítka»i«. A ZMùNIT ČESKY VYBAT 19

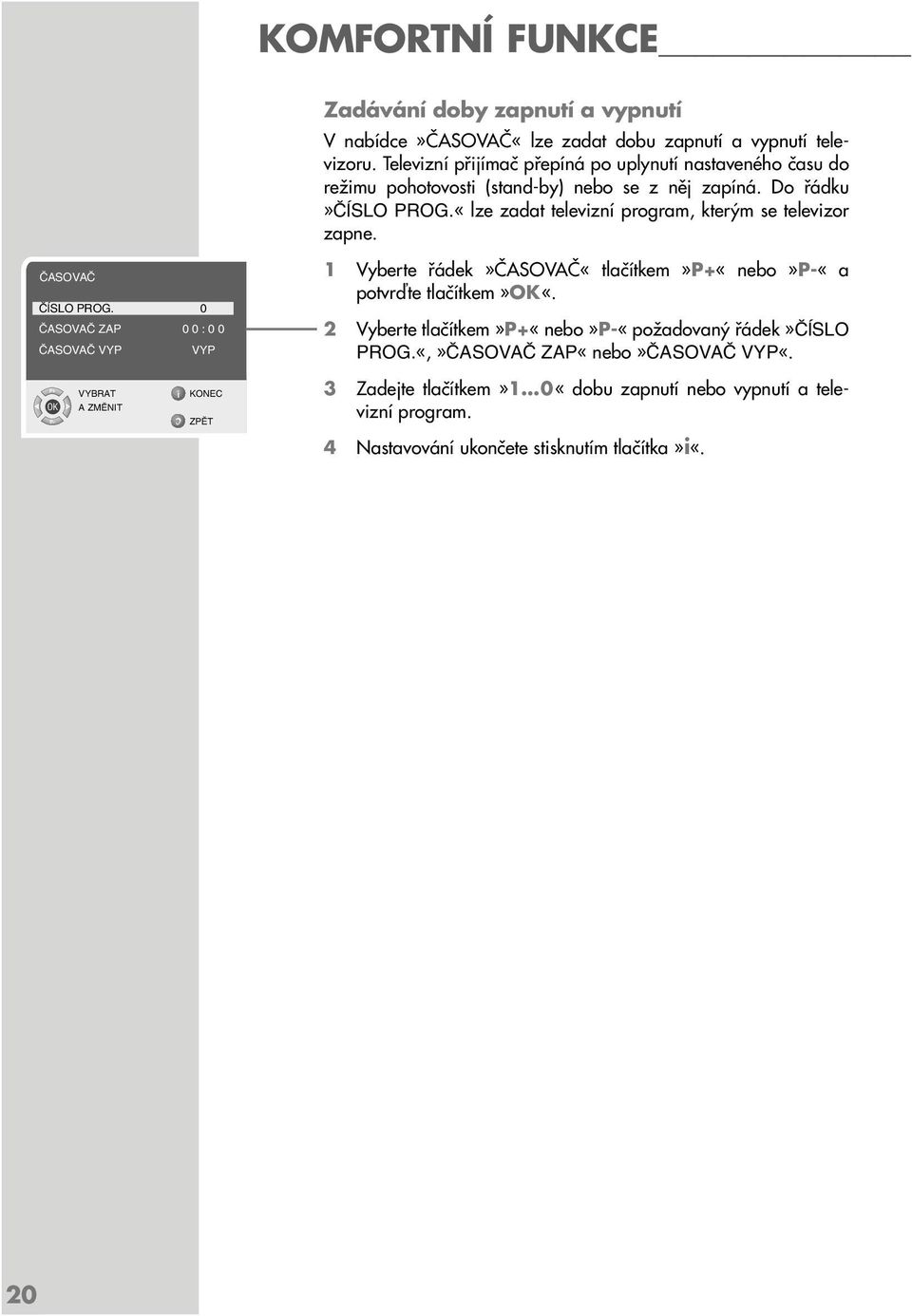

20 KOMFOTNÍ FUNKCE Zadávání doby zapnutí a vypnutí V nabídce»časovač«lze zadat dobu zapnutí a vypnutí televizoru. Televizní přijímač přepíná po uplynutí nastaveného času do režimu pohotovosti (stand-by) nebo se z něj zapíná. Do řádku»âæso POG.«lze zadat televizní program, kterým se televizor zapne. âasovaâ âæso POG. 0 âasovaâ ZAP 0 0 : 0 0 âasovaâ VYP VYP 1 Vyberte řádek»časovač«tlačítkem»p+«nebo»p-«a potvrďte tlačítkem»ok«. 2 Vyberte tlačítkem»p+«nebo»p-«požadovaný řádek»âæso POG.«,»âASOVAâ ZAP«nebo»âASOVAâ VYP«. VYBAT A ZMùNIT 3 Zadejte tlačítkem»1 0«dobu zapnutí nebo vypnutí a televizní program. 4 Nastavování ukončete stisknutím tlačítka»i«. 20

21 DIGITA AUDIO OUT AUDIO OUT EUO AV TV VIDEO OUT S VIDEO OUT V ~ 50/60Hz 20 W AC IN AV1 ANT PC INPUT S-VHS Video AV2 AUDIO OUT POVOZ S EXTENÍMI PŘÍSTOJI _ Je-li vaše zařízení zapnuté, nepřipojujte žádné přístroje. Před připojením vypněte i připojovaný přístroj! Zasuňte zástrčku přístroje do síťové zásuvky až po připojení všech externích přístrojů a antény! Videorekordér, přehrávač DVD nebo SET-TOP-Box Připojení videorekordéru, přehrávače DVD nebo SET-TOP-Boxu 1 Propojte kabelem EUO-AV (scart) konektor»av1«televizoru a příslušný konektor videorekordéru, přehrávače DVD nebo SET-TOP-Boxu. Provoz s videorekordérem, přehrávačem DVD nebo SET-TOP-Boxem 1 Pomocí tlačítka»av«vyberte předvolbu»av1«nebo»av2«. 2 Zapněte videorekordér, přehrávač DVD nebo SET-TOP-Box a vyberte požadovanou funkci. Televizní přijímač reprodukuje obrazové a zvukové informace videorekordéru, přehrávače DVD nebo SET-TOP-Boxu. ČESKY 21

22 AC IN AV1 ANT PC INPUT S-VHS Video AV2 AUDIO OUT POVOZ S EXTENÍMI PŘÍSTOJI _ Dekodér nebo satelitní přijímač Přijímá-li televizní přijímač kódované programy soukromých poskytovatelů, je nutné použití dekodéru. Připojení dekodéru nebo satelitního přijímače Dekodér PAY-TV 1 Konektor»AV1«televizoru a příslušný konektor dekodéru propojte kabelem EUO/AV. K tomuto konektoru lze alternativně připojit také satelitní přijímač. Pokud chcete použít satelitní přijímač a dekodér, musíte dekodér připojit k satelitnímu přijímači. Provoz s dekodérem 1 Zapněte dekodér a televizní přijímač. 2 Vyberte předvolbu»av1«. Stiskněte tlačítko»av«tolikrát, dokud se na obrazovce nezobrazí»av1«. Sluchátka Připojení sluchátek 1 Zasuňte konektor sluchátek (zdířka o průměru ø 3,5 mm) do sluchátkového konektoru na čelním panelu televizního přijímače. Nastavení hlasitosti sluchátek 1 Vypněte zvuk televizoru tlačítkem»p«. 2 Nastavte hlasitost sluchátek pomocí tlačítek» «nebo» «. 22

23 ANT ANT PC INPUT S-VHS Video AV2 AUDIO OUT PC INPUT S-VHS Video AV2 AUDIO OUT AC IN AV1 ANT PC INPUT S-VHS Video AV2 AUDIO OUT AUDIO INPUT POVOZ S EXTENÍMI PŘÍSTOJI _ Kamkordér Připojení kamkordéru 1 Kabelem cinch propojte žlutý konektor»av2 VIDEO«televizoru a příslušný konektor kamkordéru (VHS, Video 8, obrazový signál); nebo Kabelem cinch propojte konektor»s-vhs«(obrazový signál) televizoru a příslušný konektor kamkordéru (S-VHS, Hi 8). 2 Kabelem cinch propojte bílé a červené konektory»av2 «(zvukový signál) televizoru a příslušné konektory kamkordéru. Na konektorech»av2 VIDEO«a»S-VHS«nesmí být současně obrazový signál. Mohlo by dojít k rušení obrazu. Provoz s kamkordérem 1 Vyberte předvolbu»av3«(pro VHS, Video 8) nebo»avs«(pro S-VHS, Hi 8). Stiskněte tlačítko»av«tolikrát, dokud se na televizoru nezobrazí»av3«nebo»avs«. 2 Zapněte kamkordér, zasuňte kazetu a spusťte přehrávání. Televizní přijímač reprodukuje obrazové a zvukové informace kamkordéru. Systém HiFi Připojení systému HiFi 1 Propojte pomocí kabelu cinch bílé a červené konektory»audio OUT «televizoru a odpovídající konektory systému HiFi. ČESKY 23

24 AC IN AV1 ANT PC INPUT S-VHS Video AV2 AUDIO OUT EŽIM MONITO POČÍTAČE Připojení PC 1 Propojte konektor»pc INPUT«televizoru a příslušný konektor PC kabelem VGA. Výběr předvolby pro PC 1 Vyberte předvolbu»pc«tlačítkem»-/--«. PC MENU HODINY FÁZE H. POOHA V. POOHA AUTO CONFIG VYBAT A ZMùNIT Nastavení pro PC Tato nastavení můžete provést pouze pokud je k dispozici signál z PC! 1 Vyvolejte nabídku»havnæ NABæDKA«stisknutím tlačítka»i«. Zobrazí se nabídka»havnæ NABæDKA«. 2 Vyberte řádek»nastavenæ«tlačítkem»p+«nebo»p-«a potvrďte tlačítkem»ok«. Zobrazí se»pc MENU«. 3 Požadovanou funkci/nastavení vyberte pomocí tlačítek»p+«nebo»-p«a potvrďte tlačítkem» «nebo» «. Možnosti:»HODINY«nastavení taktu frekvence;»fáze«odstranění horizontálního chvění, neostrosti a horizontálních pruhů;»h. POOHA«horizontální nastavení obrazu;»v. POOHA«vertikální nastavení obrazu;»auto CONFIG«automatické přizpůsobení PC. 4 Skryjte»PC MENU«stisknutím tlačítka»i«. 5 Zpět do režimu TV se vrátíte stisknutím tlačítka»-/--«. 24

25 SPECIÁNÍ NASTAVENÍ Nastavení televizních programů Toto nastavení je nutné pouze v případech, kdy přibude nový televizní program a vy si budete přát zachovat své vlastní pořadí předvoleb. Televizní program můžete nastavit přímo nebo pomocí funkce vyhledávání. HAVNæ NABæDKA ZVUK OBAZ NASTAVENæ DOP KY Nastavování televizních programů vyhledáváním 1 Vyvolejte nabídku»havnæ NABæDKA«stisknutím tlačítka»i«. Zobrazí se nabídka»havnæ NABæDKA«. 2 Vyberte řádek»nastavenæ«tlačítkem»p+«nebo»p-«a potvrďte tlačítkem»ok«. Zobrazí se nabídka»nastavenæ«. VYBAT A VYVOAT 3 Vyberte řádek»učnĺ INSTAACE«tlačítkem»P+«nebo»P-«a potvrďte tlačítkem»ok«. 4 Vyberte pomocí tlačítka»p+«nebo»p-«řádek»čĺso POG.«a nastavte požadovanou předvolbu tlačítkem» «nebo» «. 5 Vyberte řádek»aděnĺ«tlačítkem»p+«nebo»p-«a tlačítkem» «nebo» «zahajte vyhledávání. Pokud je zachycen dostatečně silný signál vysílače, vyhledávání se přeruší a objeví se obraz. Opakujte vyhledávání tak často, dokud se neobjeví požadovaný televizní program. Aktuální systém se automaticky zobrazí v řádku»systém«. Pokud není v pořádku barva a zvuk, vyberte tlačítkem»p+«nebo»p-«řádek»systém«. Vyberte potřebné nastavení pomocí tlačítka» «nebo» «. 6 Vyberte řádek»uožit«tlačítkem»p+«nebo»p-«a potvrďte tlačítkem»ok«. Zobrazí se hlášení»uoženo«. Při nastavování dalších televizních programů opakujte postup uvedený v bodech 3 až 6. 7 Nastavování ukončete stisknutím tlačítka»i«. ČESKY UâNæ INSTAACE âæso POG. 2 SYSTÉM BG KANÁ C 40 ADùNæ DOADùNæ UOÎIT VYBAT A ZMùNIT UâNæ INSTAACE âæso POG. 2 SYSTÉM BG KANÁ C 40 ADùNæ DOADùNæ UOÎIT VYBAT A ZMùNIT 25

26 SPECIÁNÍ NASTAVENÍ Jemné doladění televizních programů Televizní přijímač se automaticky naladí na nejlepší možný příjem. V oblastech s horším příjmem signálu může být nutné provést ruční jemné doladění. UâNæ INSTAACE âæso POG. 2 SYSTÉM BG KANÁ K 40 ADùNæ DOADùNæ UOÎIT VYBAT A ZMùNIT 1 Vyvolejte nabídku»havnæ NABæDKA«stisknutím tlačítka»i«. 2 Vyberte řádek»nastavenæ«tlačítkem»p+«nebo»p-«a potvrďte tlačítkem»ok«. 3 Vyberte řádek»učnĺ INSTAACE«tlačítkem»P+«nebo»P-«a potvrďte tlačítkem»ok«. 4 Zvolte pomocí tlačítka»p+«nebo»p-«řádek»doaděnĺ«a změňte nastavení tlačítkem» «nebo» «. 5 Vyberte řádek»uožit«tlačítkem»p+«nebo»p-«a potvrďte tlačítkem»ok«. Zobrazí se hlášení»uoženo«. HAVNæ NABæDKA ZVUK OBAZ NASTAVENæ DOP KY 6 Nastavování ukončete stisknutím tlačítka»i«. Nastavení televizních programů zadáním čísel kanálů 1 Vyvolejte nabídku»havnæ NABæDKA«stisknutím tlačítka»i«. 2 Vyberte řádek»nastavenæ«tlačítkem»p+«nebo»p-«a potvrďte tlačítkem»ok«. VYBAT A VYVOAT 3 Vyberte řádek»učnĺ INSTAACE«tlačítkem»P+«nebo»P-«a potvrďte tlačítkem»ok«. UâNæ INSTAACE âæso POG. 2 SYSTÉM BG KANÁ K 40 ADùNæ DOADùNæ UOÎIT VYBAT A ZMùNIT UâNæ INSTAACE âæso POG. 2 SYSTÉM BG KANÁ K 40 ADùNæ DOADùNæ UOÎIT VYBAT A ZMùNIT 26 4 Vyberte pomocí tlačítka»p+«nebo»p-«řádek»čĺso POG.«a nastavte požadovanou předvolbu tlačítkem» «nebo» «. 5 Vyberte pomocí tlačítka»p+«nebo»p-«řádek»kaná«. 6 Vyberte pomocí tlačítka»ok«buď»s«(zvláštní kanál) nebo»c«(kanál). 7 Postupně vybírejte číslo kanálu tlačítky» «nebo» «, nebo zadejte číslo kanálu přímo pomocí tlačítek»1 0«. Aktuální systém se automaticky zobrazí v řádku»systém«. Pokud není v pořádku barva a zvuk, vyberte tlačítkem»p+«nebo»p-«řádek»systém«. Vyberte potřebné nastavení pomocí tlačítka» «nebo» «. 8 Vyberte řádek»uožit«tlačítkem»p+«nebo»p-«a potvrďte tlačítkem»ok«. Při nastavování dalších televizních programů opakujte postup uvedený v bodech 3 až 8. 9 Nastavování ukončete stisknutím tlačítka»i«.

27 SPECIÁNÍ NASTAVENÍ NASTAVENæ AUTO - ADùNæ UâNæ INSTAACE EDITACE VYBAT A VYVOAT V Bù ZEMù BEGE NEDEAND âeská EP. NOGE DANMAK POSKA SUOMI POTUGA FANCE ESPA A DEUTSCHAND SVEIGE EΛΛA A SCHWEIZ MAGYAOSZÁG TÜKÍYE IEAND UK ITAIA VYBAT A POTVDIT Opětovné nastavení všech televizních programů Všechny televizní programy lze znovu nastavit (např. při změně bydliště). 1 Vyvolejte nabídku»havnæ NABæDKA«stisknutím tlačítka»i«. Zobrazí se nabídka»havnæ NABæDKA«. 2 Vyberte řádek»nastavenæ«tlačítkem»p+«nebo»p-«a potvrďte tlačítkem»ok«. Zobrazí se nabídka»nastavenæ«. 3 Vyberte řádek»auto - ADĚNĺ«tlačítkem»P+«nebo»P-«a potvrďte tlačítkem»ok«. Zobrazí se nabídka»v Bù ZEMù«. 4 Vyberte tlačítkem»p+«,»p-«,» «nebo» «stát a potvrďte stisknutím tlačítka»ok«. Zobrazí se výstražné upozornění. 5 Spusťte vyhledávání stisknutím tlačítka»ok«. Začne vyhledávání, které může trvat v závislosti na počtu přijímaných televizních programů několik minut. Tlačítkem»i«lze vyhledávání přerušit. ČESKY 27

28 INFOMACE Technické parametry Provozní napětí: V, 50/60 Hz Příkon: za provozu 45 W v režimu pohotovosti cca. 2 W Koncový stupeň zvuku: 2 x 4 wattů hudba (2 x 2 wattů sinus) ozsahy příjmu: C01 C80, zvláštní kanály S01 S41 Předvolby: 99 a 4 AV Velikost obrazovky: 38 cm/15 Max. rozlišení: XGA 1024 x 768 Hmotnost (WEEE): cca. 4,61 kg Servisní upozornění pro specializované prodejce: Zařízení smí být používáno pouze s dodaným síťovým zdrojem. Tento výrobek splňuje požadavky následujících směrnic EU: 73/23/EHS směrnice vztahující se na elektrické provozní prostředky k použití uvnitř určitých napěťových mezí. 89/336/EHS směrnice o elektromagnetické kompatibilitě. Přístroj je v souladu s normami: EN 60065, EN 55013, EN Upozornění pro ochranu životního prostředí Tento výrobek byl vyroben z jakostních materiálů a součástí, které je možné recyklovat a znovu použít. Výrobek proto nesmí být po uplynutí své životnosti likvidován společně s běžným domovním odpadem. Musí být odevzdán na sběrném místě pro recyklaci elektrických a elektronických přístrojů. Na tuto skutečnost upozorňuje symbol, který je uveden vedle. Tento symbol naleznete na výrobku, v návodu k obsluze nebo na obalu. Informujte se o místních sběrných místech u vaší příslušné obecní správy. ecyklací starých přístrojů významně přispíváte k ochraně našeho životního prostředí. 28 Technické změny a omyly vyhrazeny!

29 INFOMACE Jak si poradit s poruchami Pokud níže uvedené rady nepovedou k uspokojivému výsledku, obraťte se na autorizovaného odborného prodejce výrobků firmy GUNDIG. Mějte na paměti, že poruchy mohou být způsobeny také externími přístroji jako jsou videorekordéry a satelitní přijímače. Porucha Obraz je světlý (šum), ale není vidět signál Obraz má slabý kontrast ušení obrazu a zvuku Zdvojené obrazy, reflexe Chybí barva Obraz je, chybí zvuk Není teletext nebo je rušený Dálkové ovládání nefunguje Po zapnutí je obrazovka tmavá Možná příčina Intenzita barvy nastavena na minimální hodnotu Nastavení normy TV (pokud existuje tato možnost nastavení) Problém se týká programu Hlasitost na minimu Problém se týká programu Televizní program (je bez teletextu) anebo anténní systém Signál vysílače je příliš slabý Chybí optické spojení Baterie dálkového ovládání Nedefinovaný provozní stav Aktivní dětská pojistka Odstranění Anténní kabel Je připojen anténní kabel? Není naprogramován Spusťte vyhledávání žádný televizní program programů Změněné nastavení obrazu Změňte nastavení jasu, kontrastu nebo barvy Problém je ve vysílači Proveďte test s jiným programem ušení jinými přístroji Změňte umístění přístrojů Nastavení programu Automatické nebo ručnínastavení programů/jemné doladění Anténa Nechejte překontrolovat anténní kabel anebo anténní systém Nastavte barvu na vyšší úroveň Zvolte správnou barevnou normu Proveďte test s jiným programem Zvyšte/zapněte hlasitost Proveďte test s jiným programem Porovnejte s jiným programem, jemné doladění, zdvojené obrazy Zkontrolujte anténní systém Nasměrujte dálkové ovládání na televizní přijímač Zkontrolujte nebo vyměňte baterie Vypněte televizní přijímač síťovým spínačem na cca. 2 minuty Vypněte dětskou pojistku ČESKY 29

30 Grundig Multimedia B.V. Atrium, Strawinskylaan 3105 N-1077 ZX Amsterdam
