1 R A D A R L A S E R S A F E T Y C A M E R A D E T E C T O R 1 Návod k obsluze

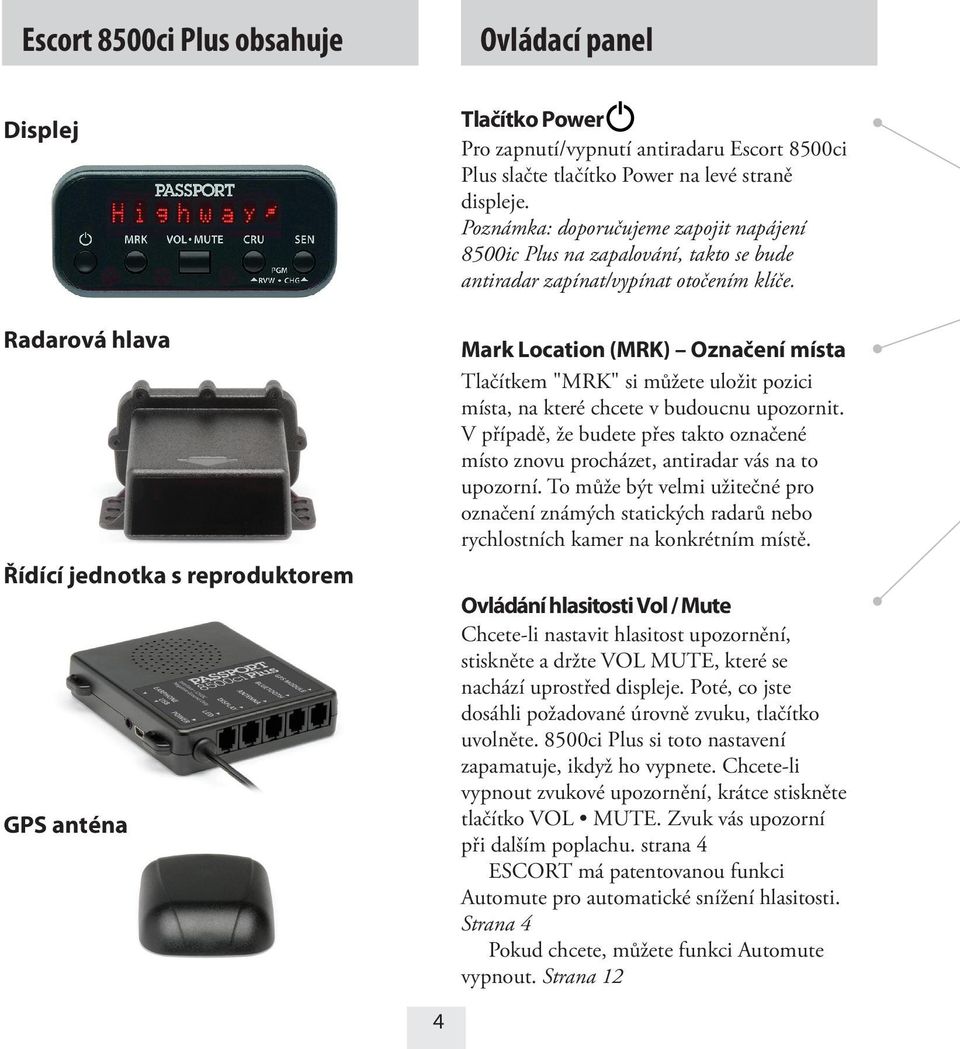

2 Escort 8500ci Plus obsahuje Ovládací panel Displej Radarová hlava Řídící jednotka s reproduktorem GPS anténa Tlačítko Power Pro zapnutí/vypnutí antiradaru Escort 8500ci Plus slačte tlačítko Power na levé straně displeje. Poznámka: doporučujeme zapojit napájení 8500ic Plus na zapalování, takto se bude antiradar zapínat/vypínat otočením klíče. Mark Location (MRK) Označení místa Tlačítkem "MRK" si můžete uložit pozici místa, na které chcete v budoucnu upozornit. V případě, že budete přes takto označené místo znovu procházet, antiradar vás na to upozorní. To může být velmi užitečné pro označení známých statických radarů nebo rychlostních kamer na konkrétním místě. Ovládání hlasitosti Vol / Mute Chcete-li nastavit hlasitost upozornění, stiskněte a držte VOL MUTE, které se nachází uprostřed displeje. Poté, co jste dosáhli požadované úrovně zvuku, tlačítko uvolněte. 8500ci Plus si toto nastavení zapamatuje, ikdyž ho vypnete. Chcete-li vypnout zvukové upozornění, krátce stiskněte tlačítko VOL MUTE. Zvuk vás upozorní při dalším poplachu. strana 4 ESCORT má patentovanou funkci Automute pro automatické snížení hlasitosti. Strana 4 Pokud chcete, můžete funkci Automute vypnout. Strana

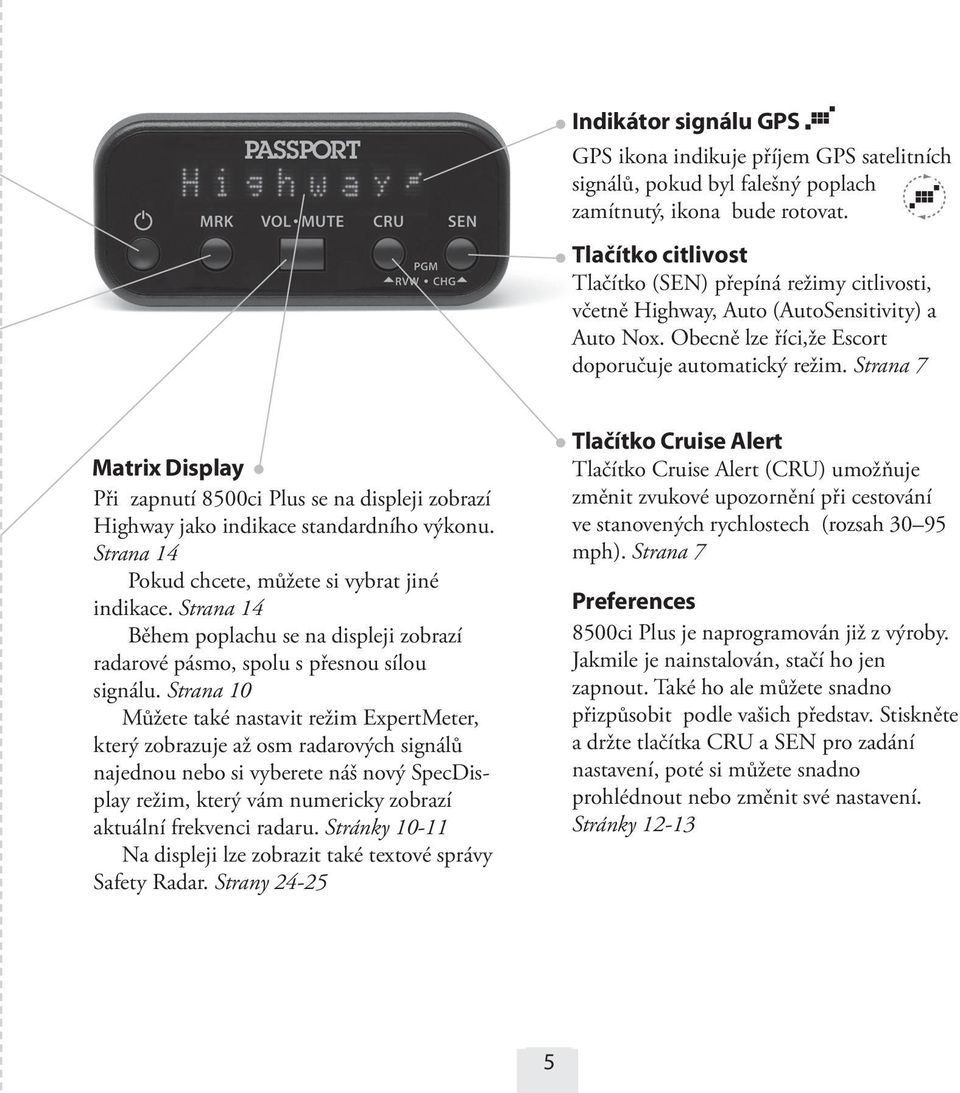

3 Indikátor signálu GPS GPS ikona indikuje příjem GPS satelitních signálů, pokud byl falešný poplach zamítnutý, ikona bude rotovat. Tlačítko citlivost Tlačítko (SEN) přepíná režimy citlivosti, včetně Highway, Auto (AutoSensitivity) a Auto Nox. Obecně lze říci,že Escort doporučuje automatický režim. Strana 7 Matrix Display Při zapnutí 8500ci Plus se na displeji zobrazí Highway jako indikace standardního výkonu. Strana 14 Pokud chcete, můžete si vybrat jiné indikace. Strana 14 Během poplachu se na displeji zobrazí radarové pásmo, spolu s přesnou sílou signálu. Strana 10 Můžete také nastavit režim ExpertMeter, který zobrazuje až osm radarových signálů najednou nebo si vyberete náš nový SpecDisplay režim, který vám numericky zobrazí aktuální frekvenci radaru. Stránky Na displeji lze zobrazit také textové správy Safety Radar. Strany Tlačítko Cruise Alert Tlačítko Cruise Alert (CRU) umožňuje změnit zvukové upozornění při cestování ve stanovených rychlostech (rozsah mph). Strana 7 Preferences 8500ci Plus je naprogramován již z výroby. Jakmile je nainstalován, stačí ho jen zapnout. Také ho ale můžete snadno přizpůsobit podle vašich představ. Stiskněte a držte tlačítka CRU a SEN pro zadání nastavení, poté si můžete snadno prohlédnout nebo změnit své nastavení. Stránky

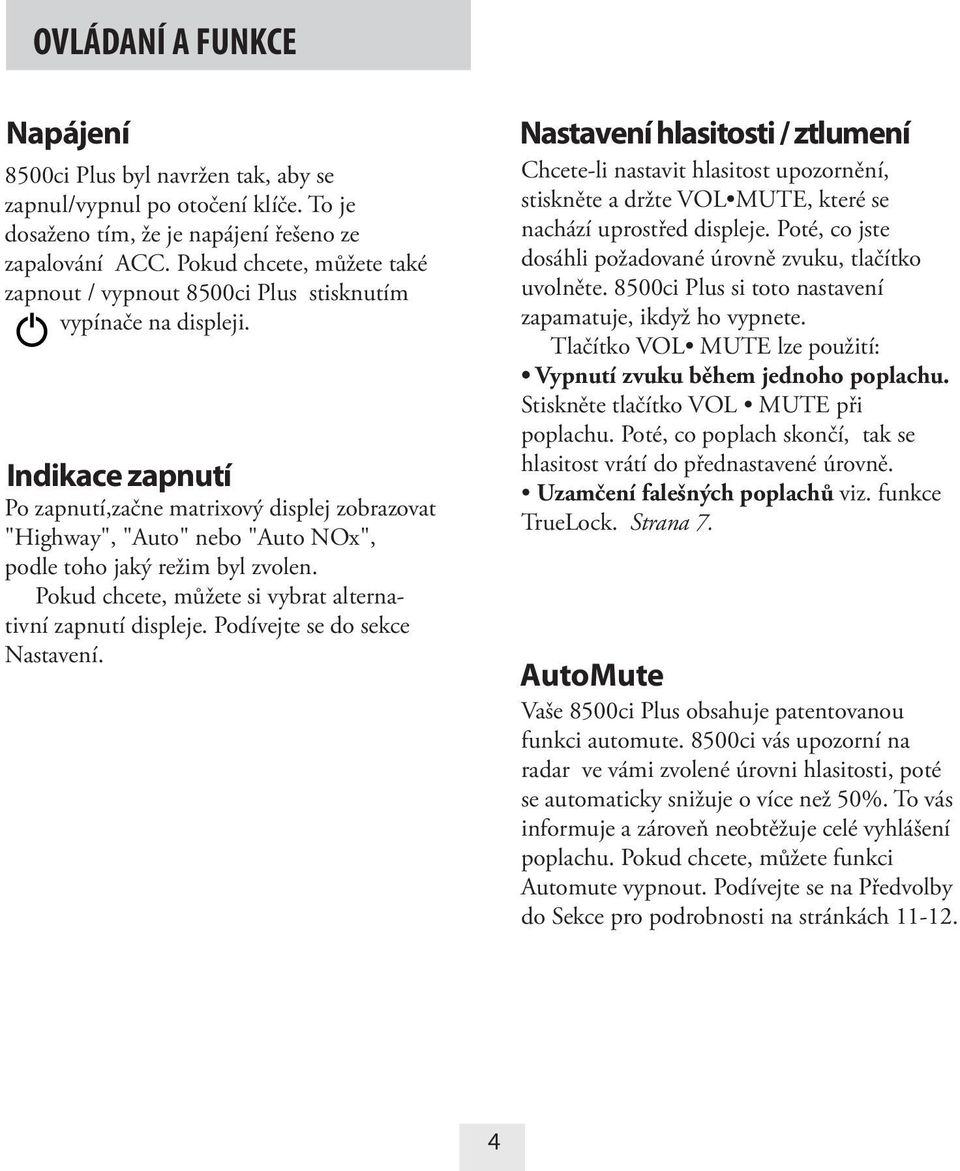

4 OVLÁDANÍ A FUNKCE Napájení 8500ci Plus byl navržen tak, aby se zapnul/vypnul po otočení klíče. To je dosaženo tím, že je napájení řešeno ze zapalování ACC. Pokud chcete, můžete také zapnout / vypnout 8500ci Plus stisknutím vypínače na displeji. Indikace zapnutí Po zapnutí,začne matrixový displej zobrazovat "Highway", "Auto" nebo "Auto NOx", podle toho jaký režim byl zvolen. Pokud chcete, můžete si vybrat alternativní zapnutí displeje. Podívejte se do sekce Nastavení. Nastavení hlasitosti / ztlumení Chcete-li nastavit hlasitost upozornění, stiskněte a držte VOL MUTE, které se nachází uprostřed displeje. Poté, co jste dosáhli požadované úrovně zvuku, tlačítko uvolněte. 8500ci Plus si toto nastavení zapamatuje, ikdyž ho vypnete. Tlačítko VOL MUTE lze použití: Vypnutí zvuku během jednoho poplachu. Stiskněte tlačítko VOL MUTE při poplachu. Poté, co poplach skončí, tak se hlasitost vrátí do přednastavené úrovně. Uzamčení falešných poplachů viz. funkce TrueLock. Strana 7. AutoMute Vaše 8500ci Plus obsahuje patentovanou funkci automute. 8500ci vás upozorní na radar ve vámi zvolené úrovni hlasitosti, poté se automaticky snižuje o více než 50%. To vás informuje a zároveň neobtěžuje celé vyhlášení poplachu. Pokud chcete, můžete funkci Automute vypnout. Podívejte se na Předvolby do Sekce pro podrobnosti na stránkách

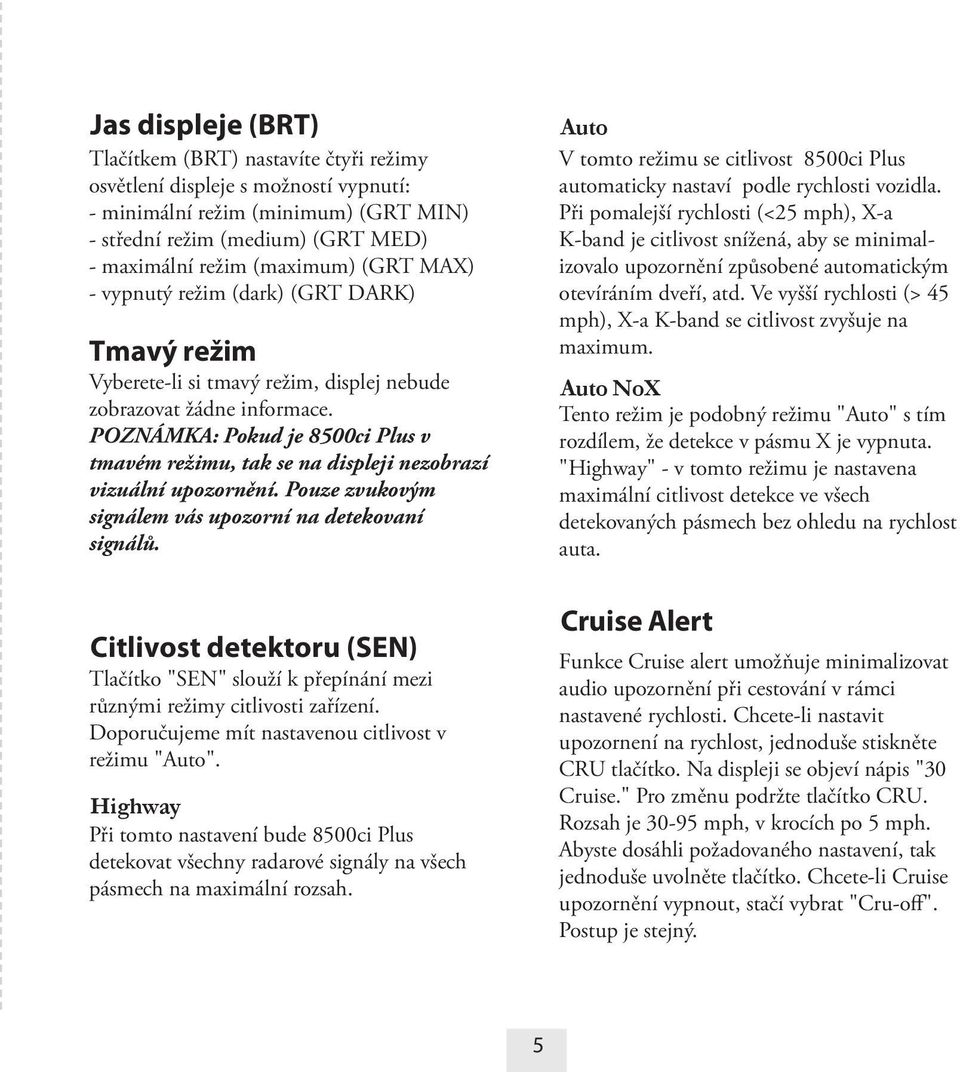

5 Jas displeje (BRT) Tlačítkem (BRT) nastavíte čtyři režimy osvětlení displeje s možností vypnutí: - minimální režim (minimum) (GRT MIN) - střední režim (medium) (GRT MED) - maximální režim (maximum) (GRT MAX) - vypnutý režim (dark) (GRT DARK) Tmavý režim Vyberete-li si tmavý režim, displej nebude zobrazovat žádne informace. POZNÁMKA: Pokud je 8500ci Plus v tmavém režimu, tak se na displeji nezobrazí vizuální upozornění. Pouze zvukovým signálem vás upozorní na detekovaní signálů. Citlivost detektoru (SEN) Tlačítko "SEN" slouží k přepínání mezi různými režimy citlivosti zařízení. Doporučujeme mít nastavenou citlivost v režimu "Auto". Highway Při tomto nastavení bude 8500ci Plus detekovat všechny radarové signály na všech pásmech na maximální rozsah. Auto V tomto režimu se citlivost 8500ci Plus automaticky nastaví podle rychlosti vozidla. Při pomalejší rychlosti (<25 mph), X-a K-band je citlivost snížená, aby se minimalizovalo upozornění způsobené automatickým otevíráním dveří, atd. Ve vyšší rychlosti (> 45 mph), X-a K-band se citlivost zvyšuje na maximum. Auto NoX Tento režim je podobný režimu "Auto" s tím rozdílem, že detekce v pásmu X je vypnuta. "Highway" - v tomto režimu je nastavena maximální citlivost detekce ve všech detekovaných pásmech bez ohledu na rychlost auta. Cruise Alert Funkce Cruise alert umožňuje minimalizovat audio upozornění při cestování v rámci nastavené rychlosti. Chcete-li nastavit upozornení na rychlost, jednoduše stiskněte CRU tlačítko. Na displeji se objeví nápis "30 Cruise." Pro změnu podržte tlačítko CRU. Rozsah je mph, v krocích po 5 mph. Abyste dosáhli požadovaného nastavení, tak jednoduše uvolněte tlačítko. Chcete-li Cruise upozornění vypnout, stačí vybrat "Cru-off". Postup je stejný. 57

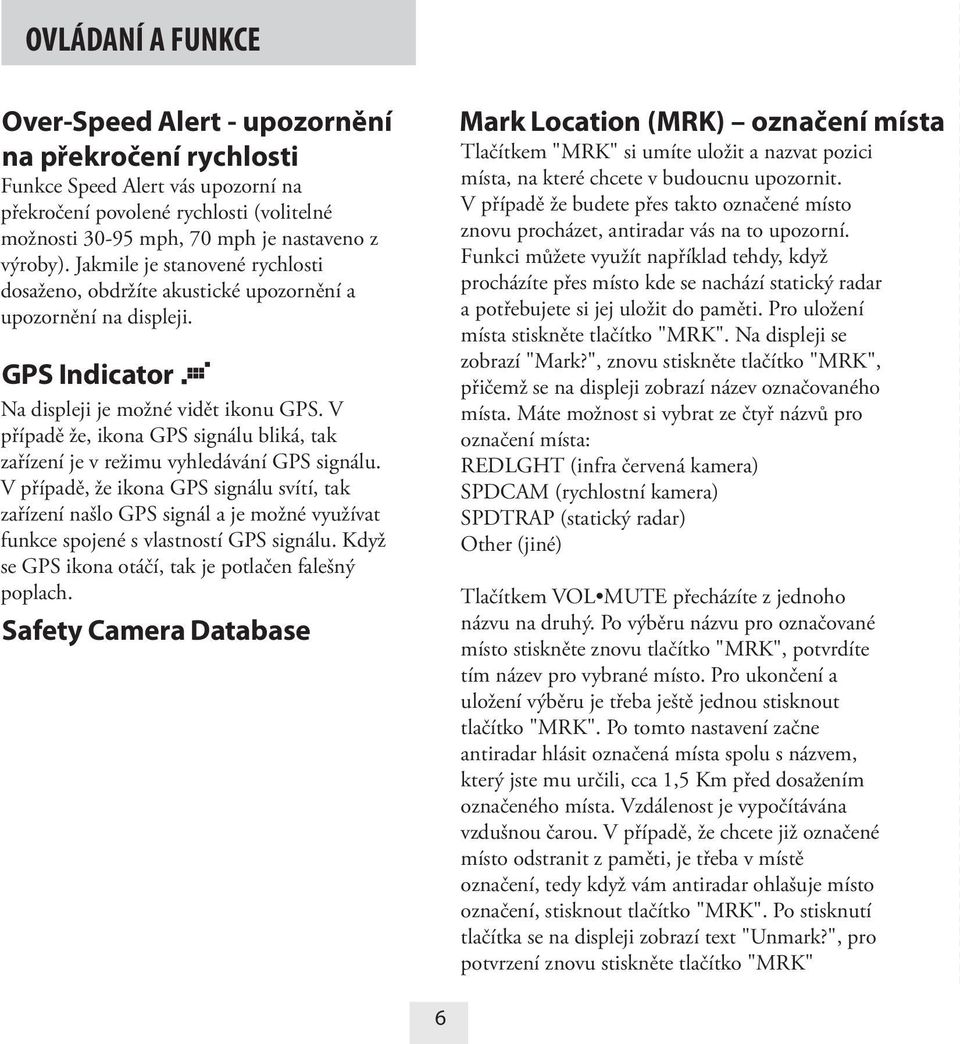

6 OVLÁDANÍ A FUNKCE Over-Speed Alert - upozornění na překročení rychlosti Funkce Speed Alert vás upozorní na překročení povolené rychlosti (volitelné možnosti mph, 70 mph je nastaveno z výroby). Jakmile je stanovené rychlosti dosaženo, obdržíte akustické upozornění a upozornění na displeji. GPS Indicator Na displeji je možné vidět ikonu GPS. V případě že, ikona GPS signálu bliká, tak zařízení je v režimu vyhledávání GPS signálu. V případě, že ikona GPS signálu svítí, tak zařízení našlo GPS signál a je možné využívat funkce spojené s vlastností GPS signálu. Když se GPS ikona otáčí, tak je potlačen falešný poplach. Safety Camera Database Mark Location (MRK) označení místa Tlačítkem "MRK" si umíte uložit a nazvat pozici místa, na které chcete v budoucnu upozornit. V případě že budete přes takto označené místo znovu procházet, antiradar vás na to upozorní. Funkci můžete využít například tehdy, když procházíte přes místo kde se nachází statický radar a potřebujete si jej uložit do paměti. Pro uložení místa stiskněte tlačítko "MRK". Na displeji se zobrazí "Mark?", znovu stiskněte tlačítko "MRK", přičemž se na displeji zobrazí název označovaného místa. Máte možnost si vybrat ze čtyř názvů pro označení místa: REDLGHT (infra červená kamera) SPDCAM (rychlostní kamera) SPDTRAP (statický radar) Other (jiné) Tlačítkem VOL MUTE přecházíte z jednoho názvu na druhý. Po výběru názvu pro označované místo stiskněte znovu tlačítko "MRK", potvrdíte tím název pro vybrané místo. Pro ukončení a uložení výběru je třeba ještě jednou stisknout tlačítko "MRK". Po tomto nastavení začne antiradar hlásit označená místa spolu s názvem, který jste mu určili, cca 1,5 Km před dosažením označeného místa. Vzdálenost je vypočítávána vzdušnou čarou. V případě, že chcete již označené místo odstranit z paměti, je třeba v místě označení, tedy když vám antiradar ohlašuje místo označení, stisknout tlačítko "MRK". Po stisknutí tlačítka se na displeji zobrazí text "Unmark?", pro potvrzení znovu stiskněte tlačítko "MRK" 86

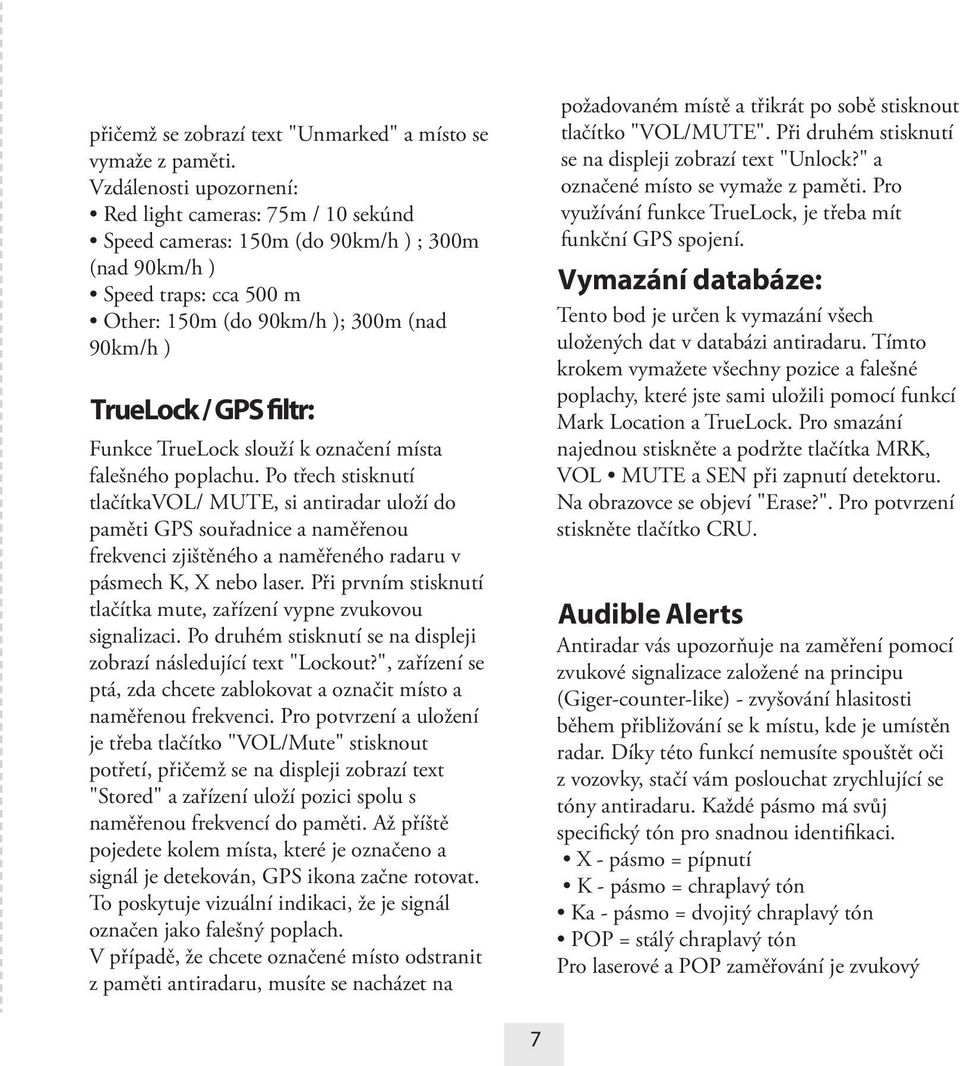

7 přičemž se zobrazí text "Unmarked" a místo se vymaže z paměti. Vzdálenosti upozornení: Red light cameras: 75m / 10 sekúnd Speed cameras: 150m (do 90km/h ) ; 300m (nad 90km/h ) Speed traps: cca 500 m Other: 150m (do 90km/h ); 300m (nad 90km/h ) TrueLock / GPS filtr: Funkce TrueLock slouží k označení místa falešného poplachu. Po třech stisknutí tlačítkavol/ MUTE, si antiradar uloží do paměti GPS souřadnice a naměřenou frekvenci zjištěného a naměřeného radaru v pásmech K, X nebo laser. Při prvním stisknutí tlačítka mute, zařízení vypne zvukovou signalizaci. Po druhém stisknutí se na displeji zobrazí následující text "Lockout?", zařízení se ptá, zda chcete zablokovat a označit místo a naměřenou frekvenci. Pro potvrzení a uložení je třeba tlačítko "VOL/Mute" stisknout potřetí, přičemž se na displeji zobrazí text "Stored" a zařízení uloží pozici spolu s naměřenou frekvencí do paměti. Až příště pojedete kolem místa, které je označeno a signál je detekován, GPS ikona začne rotovat. To poskytuje vizuální indikaci, že je signál označen jako falešný poplach. V případě, že chcete označené místo odstranit z paměti antiradaru, musíte se nacházet na požadovaném místě a třikrát po sobě stisknout tlačítko "VOL/MUTE". Při druhém stisknutí se na displeji zobrazí text "Unlock?" a označené místo se vymaže z paměti. Pro využívání funkce TrueLock, je třeba mít funkční GPS spojení. Vymazání databáze: Tento bod je určen k vymazání všech uložených dat v databázi antiradaru. Tímto krokem vymažete všechny pozice a falešné poplachy, které jste sami uložili pomocí funkcí Mark Location a TrueLock. Pro smazání najednou stiskněte a podržte tlačítka MRK, VOL MUTE a SEN při zapnutí detektoru. Na obrazovce se objeví "Erase?". Pro potvrzení stiskněte tlačítko CRU. Audible Alerts Antiradar vás upozorňuje na zaměření pomocí zvukové signalizace založené na principu (Giger-counter-like) - zvyšování hlasitosti během přibližování se k místu, kde je umístěn radar. Díky této funkcí nemusíte spouštět oči z vozovky, stačí vám poslouchat zrychlující se tóny antiradaru. Každé pásmo má svůj specifický tón pro snadnou identifikaci. X - pásmo = pípnutí K - pásmo = chraplavý tón Ka - pásmo = dvojitý chraplavý tón POP = stálý chraplavý tón Pro laserové a POP zaměřování je zvukový 97

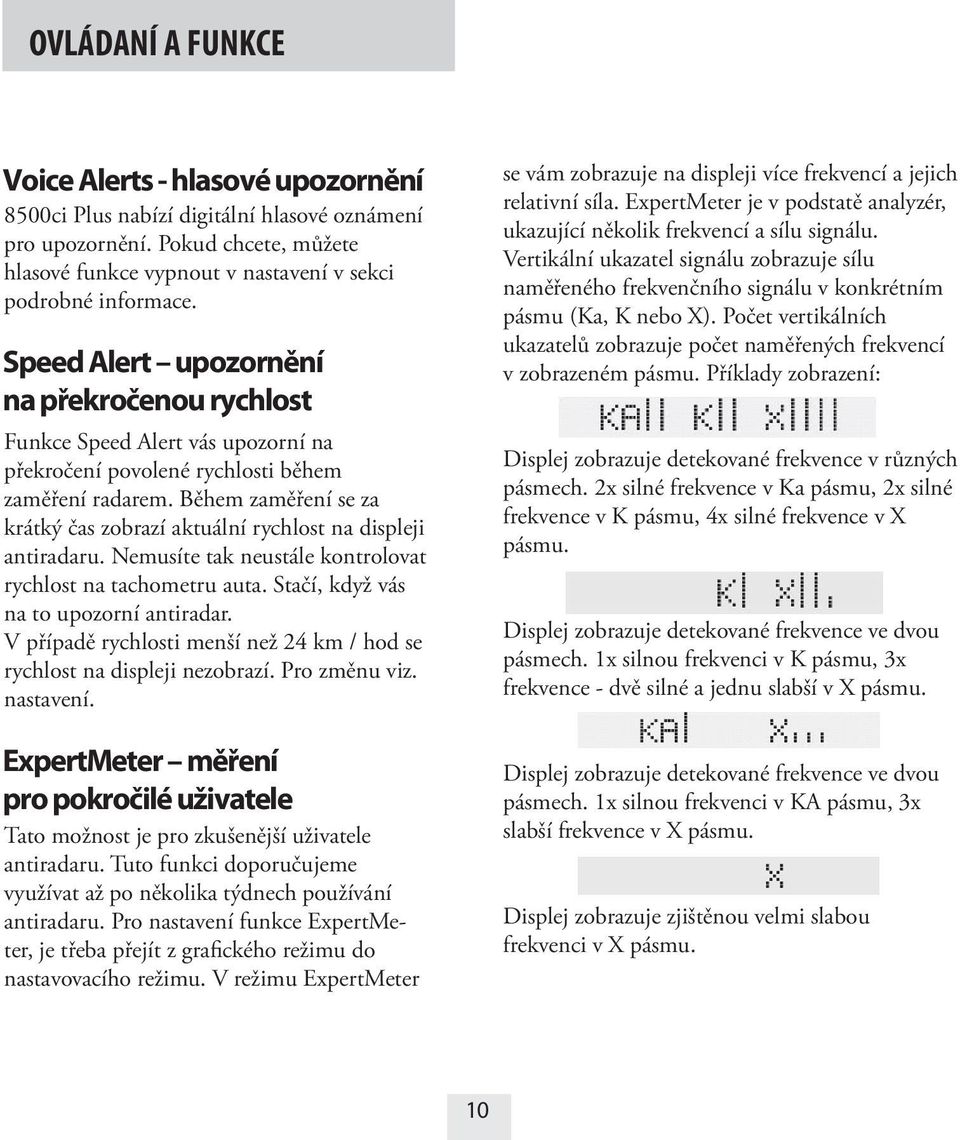

8 OVLÁDANÍ A FUNKCE Voice Alerts - hlasové upozornění 8500ci Plus nabízí digitální hlasové oznámení pro upozornění. Pokud chcete, můžete hlasové funkce vypnout v nastavení v sekci podrobné informace. Speed Alert upozornění na překročenou rychlost Funkce Speed Alert vás upozorní na překročení povolené rychlosti během zaměření radarem. Během zaměření se za krátký čas zobrazí aktuální rychlost na displeji antiradaru. Nemusíte tak neustále kontrolovat rychlost na tachometru auta. Stačí, když vás na to upozorní antiradar. V případě rychlosti menší než 24 km / hod se rychlost na displeji nezobrazí. Pro změnu viz. nastavení. ExpertMeter měření pro pokročilé uživatele Tato možnost je pro zkušenější uživatele antiradaru. Tuto funkci doporučujeme využívat až po několika týdnech používání antiradaru. Pro nastavení funkce ExpertMeter, je třeba přejít z grafického režimu do nastavovacího režimu. V režimu ExpertMeter se vám zobrazuje na displeji více frekvencí a jejich relativní síla. ExpertMeter je v podstatě analyzér, ukazující několik frekvencí a sílu signálu. Vertikální ukazatel signálu zobrazuje sílu naměřeného frekvenčního signálu v konkrétním pásmu (Ka, K nebo X). Počet vertikálních ukazatelů zobrazuje počet naměřených frekvencí v zobrazeném pásmu. Příklady zobrazení: Displej zobrazuje detekované frekvence v různých pásmech. 2x silné frekvence v Ka pásmu, 2x silné frekvence v K pásmu, 4x silné frekvence v X pásmu. Displej zobrazuje detekované frekvence ve dvou pásmech. 1x silnou frekvenci v K pásmu, 3x frekvence - dvě silné a jednu slabší v X pásmu. Displej zobrazuje detekované frekvence ve dvou pásmech. 1x silnou frekvenci v KA pásmu, 3x slabší frekvence v X pásmu. Displej zobrazuje zjištěnou velmi slabou frekvenci v X pásmu. 10 8

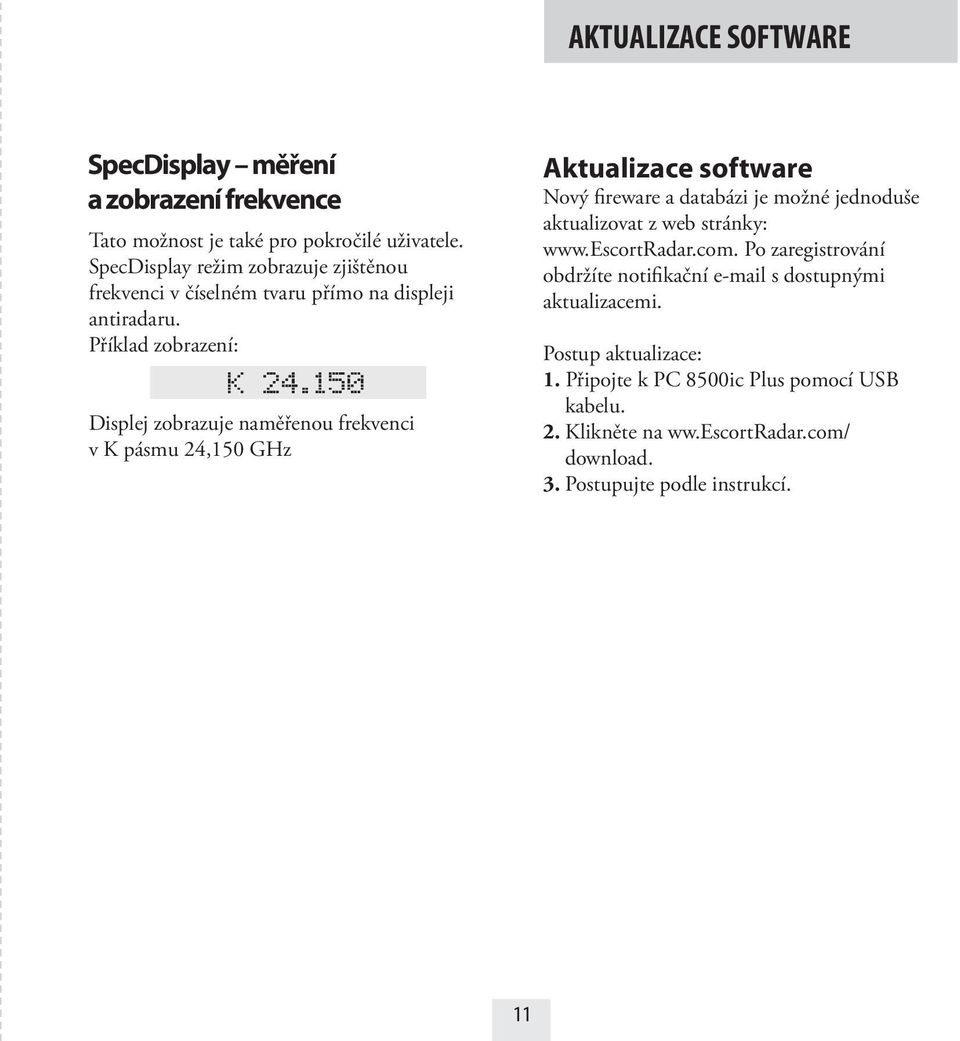

9 AKTUALIZACE SOFTWARE SpecDisplay měření a zobrazení frekvence Tato možnost je také pro pokročilé uživatele. SpecDisplay režim zobrazuje zjištěnou frekvenci v číselném tvaru přímo na displeji antiradaru. Příklad zobrazení: Displej zobrazuje naměřenou frekvenci v K pásmu 24,150 GHz Aktualizace software Nový fireware a databázi je možné jednoduše aktualizovat z web stránky: Po zaregistrování obdržíte notifikační s dostupnými aktualizacemi. Postup aktualizace: 1. Připojte k PC 8500ic Plus pomocí USB kabelu. 2. Klikněte na ww.escortradar.com/ download. 3. Postupujte podle instrukcí. 911

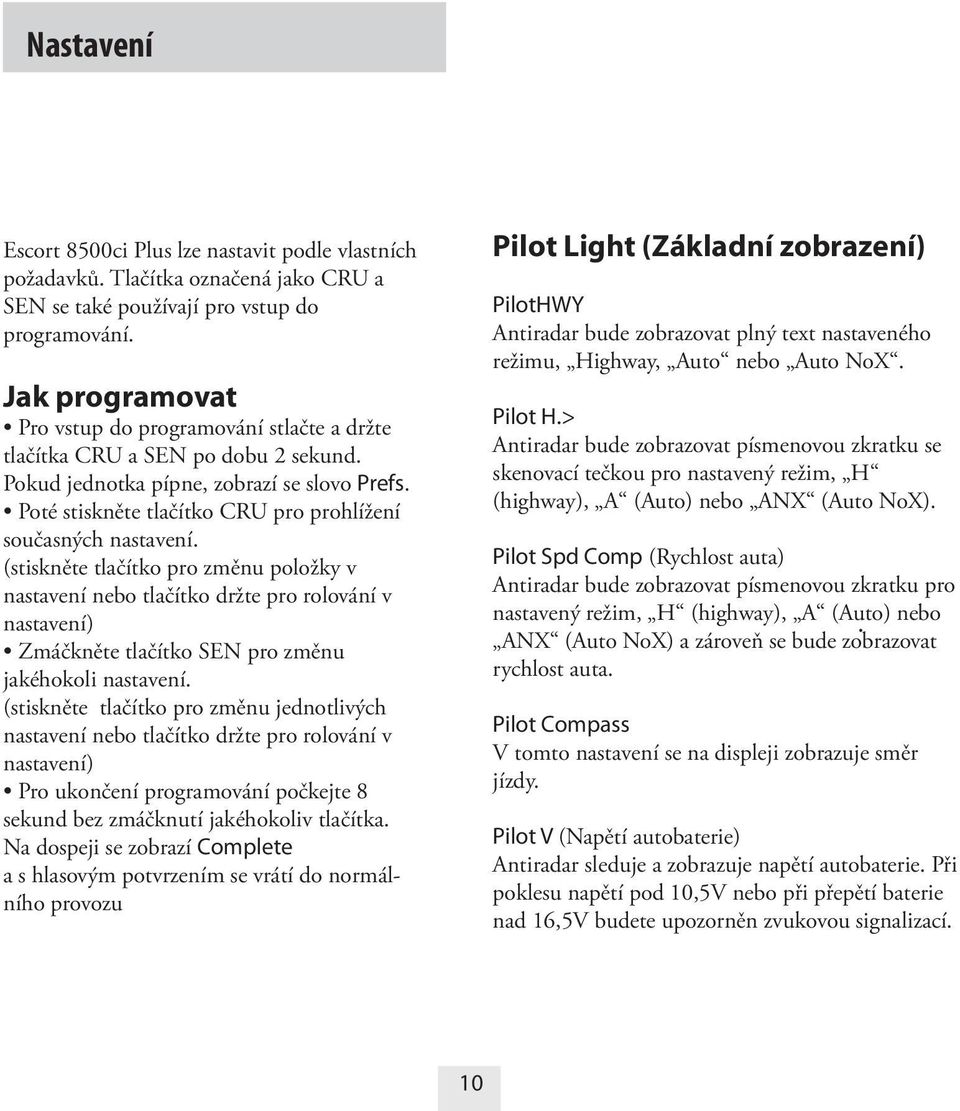

10 Nastavení Escort 8500ci Plus lze nastavit podle vlastních požadavků. Tlačítka označená jako CRU a SEN se také používají pro vstup do programování. Jak programovat Pro vstup do programování stlačte a držte tlačítka CRU a SEN po dobu 2 sekund. Pokud jednotka pípne, zobrazí se slovo Prefs. Poté stiskněte tlačítko CRU pro prohlížení současných nastavení. (stiskněte tlačítko pro změnu položky v nastavení nebo tlačítko držte pro rolování v nastavení) Zmáčkněte tlačítko SEN pro změnu jakéhokoli nastavení. (stiskněte tlačítko pro změnu jednotlivých nastavení nebo tlačítko držte pro rolování v nastavení) Pro ukončení programování počkejte 8 sekund bez zmáčknutí jakéhokoliv tlačítka. Na dospeji se zobrazí Complete a s hlasovým potvrzením se vrátí do normálního provozu Pilot Light (Základní zobrazení) PilotHWY Antiradar bude zobrazovat plný text nastaveného režimu, Highway, Auto nebo Auto NoX. Pilot H.> Antiradar bude zobrazovat písmenovou zkratku se skenovací tečkou pro nastavený režim, H (highway), A (Auto) nebo ANX (Auto NoX). Pilot Spd Comp (Rychlost auta) Antiradar bude zobrazovat písmenovou zkratku pro nastavený režim, H (highway), A (Auto) nebo. ANX (Auto NoX) a zároveň se bude zobrazovat rychlost auta. Pilot Compass V tomto nastavení se na displeji zobrazuje směr jízdy. Pilot V (Napětí autobaterie) Antiradar sleduje a zobrazuje napětí autobaterie. Při poklesu napětí pod 10,5V nebo při přepětí baterie nad 16,5V budete upozorněn zvukovou signalizací

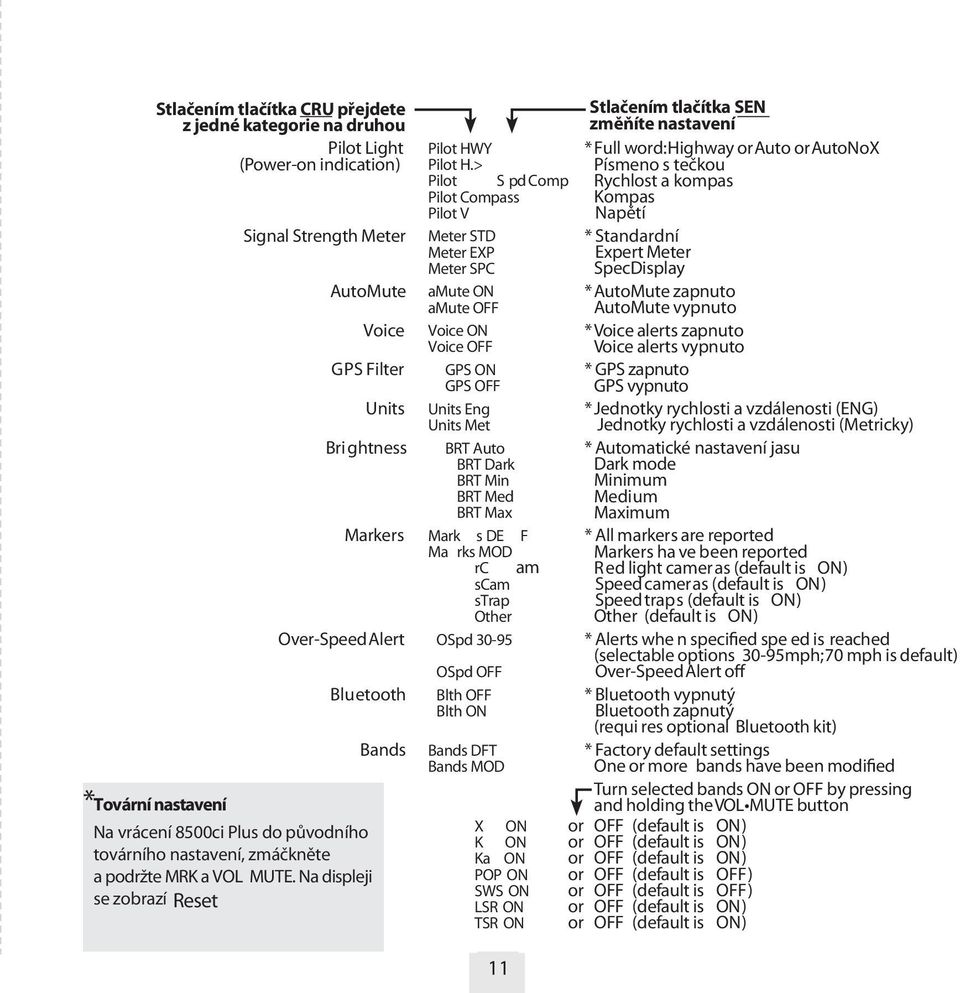

11 Stlačením tlačítka CRU přejdete z jedné kategorie na druhou Pilot Light (Power-on indication) Signal Strength Meter AutoMute Voice GPS Filter Units Brightness Markers Over-Speed Alert Bluetooth * Tovární nastavení Na vrácení 8500ci Plus do původního továrního nastavení, zmáčkněte a podržte MRK a VOL MUTE. Na displeji se zobrazí Reset Bands Pilot HWY Pilot H.> Pilot S pd Comp Pilot Compass Pilot V Meter STD Meter EXP Meter SPC amute ON amute OFF Voice ON Voice OFF GPS ON GPS OFF Units Eng Units Met BRT Auto BRT Dark BRT Min BRT Med BRT Max Mark s DE F Ma rks MOD rc am scam strap Other OSpd OSpd OFF Blth OFF Blth ON Bands DFT Bands MOD Stlačením tlačítka SEN změňíte nastavení * Full word: Highway or Auto or AutoNoX Písmeno s tečkou Rychlost a kompas Kompas Napětí * Standardní Expert Meter SpecDisplay * AutoMute zapnuto AutoMute vypnuto * Voice alerts zapnuto Voice alerts vypnuto * GPS zapnuto GPS vypnuto * Jednotky rychlosti a vzdálenosti (ENG) Jednotky rychlosti a vzdálenosti (Metricky) * Automatické nastavení jasu Dark mode Minimum Medium Maximum * All markers are reported Markers ha ve been reported Red light cameras (default is ON) Speed cameras (default is ON) Speed traps (default is ON) Other (default is ON) * Alerts whe n specified spe ed is reached (selectable options 30-95mph; 70 mph is default) Over-Speed Alert off * Bluetooth vypnutý Bluetooth zapnutý (requi res optional Bluetooth kit) * Factory default settings One or more bands have been modified Turn selected bands ON or OFF by pressing and holding the VOL MUTE button X ON or OFF (default is ON) K ON or OFF (default is ON) Ka ON or OFF (default is ON) POP ON or OFF (default is OFF) SWS ON or OFF (default is OFF) LSR ON or OFF (default is ON) TSR ON or OFF (default is ON) 13 11

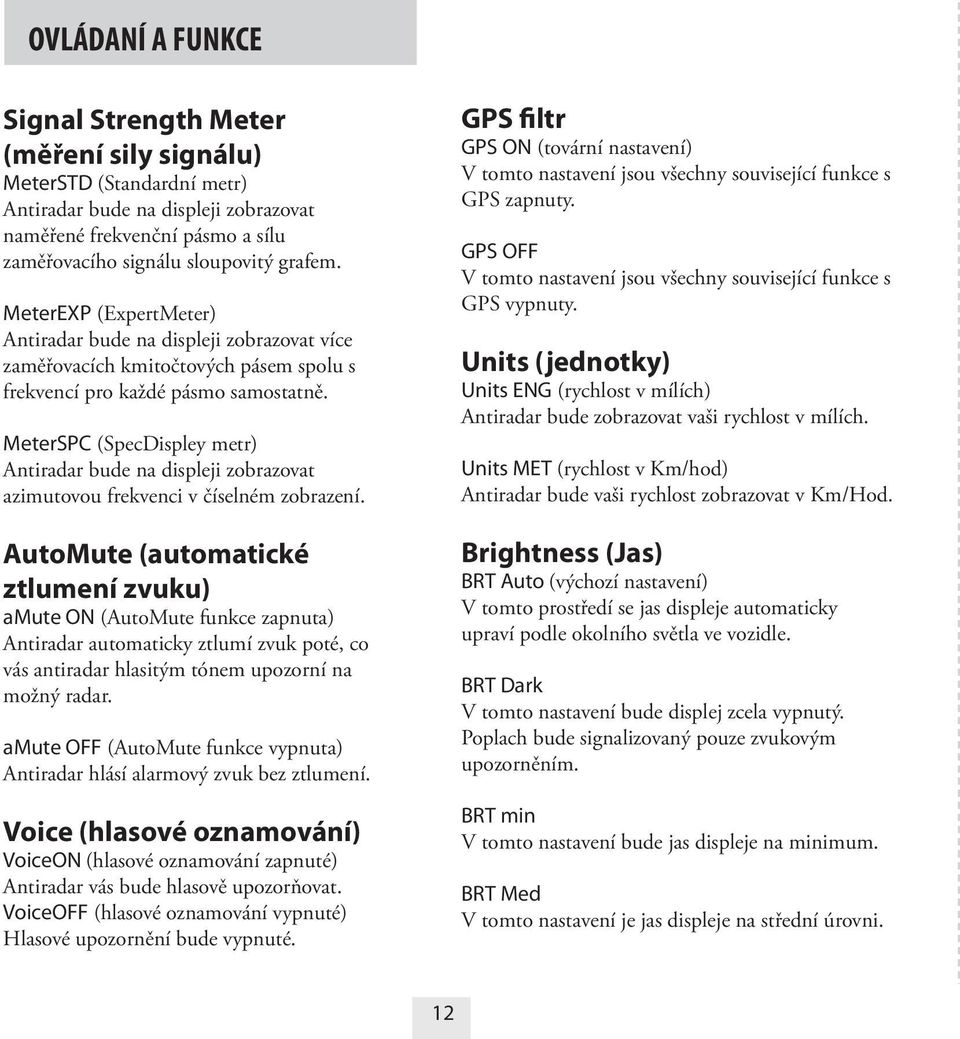

12 OVLÁDANÍ A FUNKCE Signal Strength Meter (měření sily signálu) MeterSTD (Standardní metr) Antiradar bude na displeji zobrazovat naměřené frekvenční pásmo a sílu zaměřovacího signálu sloupovitý grafem. MeterEXP (ExpertMeter) Antiradar bude na displeji zobrazovat více zaměřovacích kmitočtových pásem spolu s frekvencí pro každé pásmo samostatně. MeterSPC (SpecDispley metr) Antiradar bude na displeji zobrazovat azimutovou frekvenci v číselném zobrazení. AutoMute (automatické ztlumení zvuku) amute ON (AutoMute funkce zapnuta) Antiradar automaticky ztlumí zvuk poté, co vás antiradar hlasitým tónem upozorní na možný radar. amute OFF (AutoMute funkce vypnuta) Antiradar hlásí alarmový zvuk bez ztlumení. Voice (hlasové oznamování) VoiceON (hlasové oznamování zapnuté) Antiradar vás bude hlasově upozorňovat. VoiceOFF (hlasové oznamování vypnuté) Hlasové upozornění bude vypnuté. GPS filtr GPS ON (tovární nastavení) V tomto nastavení jsou všechny související funkce s GPS zapnuty. GPS OFF V tomto nastavení jsou všechny související funkce s GPS vypnuty. Units (jednotky) Units ENG (rychlost v mílích) Antiradar bude zobrazovat vaši rychlost v mílích. Units MET (rychlost v Km/hod) Antiradar bude vaši rychlost zobrazovat v Km/Hod. Brightness (Jas) BRT Auto (výchozí nastavení) V tomto prostředí se jas displeje automaticky upraví podle okolního světla ve vozidle. BRT Dark V tomto nastavení bude displej zcela vypnutý. Poplach bude signalizovaný pouze zvukovým upozorněním. BRT min V tomto nastavení bude jas displeje na minimum. BRT Med V tomto nastavení je jas displeje na střední úrovni

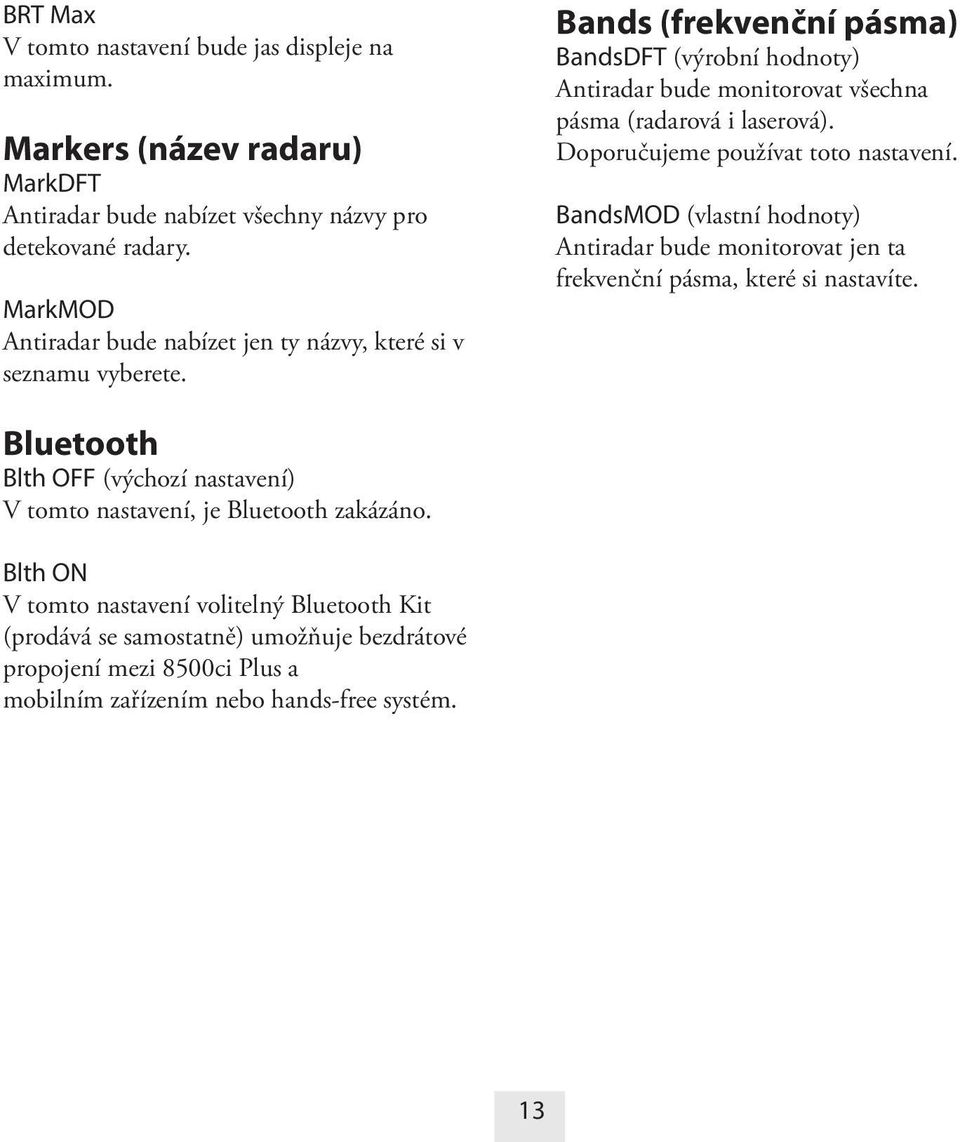

13 BRT Max V tomto nastavení bude jas displeje na maximum. Markers (název radaru) MarkDFT Antiradar bude nabízet všechny názvy pro detekované radary. MarkMOD Antiradar bude nabízet jen ty názvy, které si v seznamu vyberete. Bands (frekvenční pásma) BandsDFT (výrobní hodnoty) Antiradar bude monitorovat všechna pásma (radarová i laserová). Doporučujeme používat toto nastavení. BandsMOD (vlastní hodnoty) Antiradar bude monitorovat jen ta frekvenční pásma, které si nastavíte. Bluetooth Blth OFF (výchozí nastavení) V tomto nastavení, je Bluetooth zakázáno. Blth ON V tomto nastavení volitelný Bluetooth Kit (prodává se samostatně) umožňuje bezdrátové propojení mezi 8500ci Plus a mobilním zařízením nebo hands-free systém

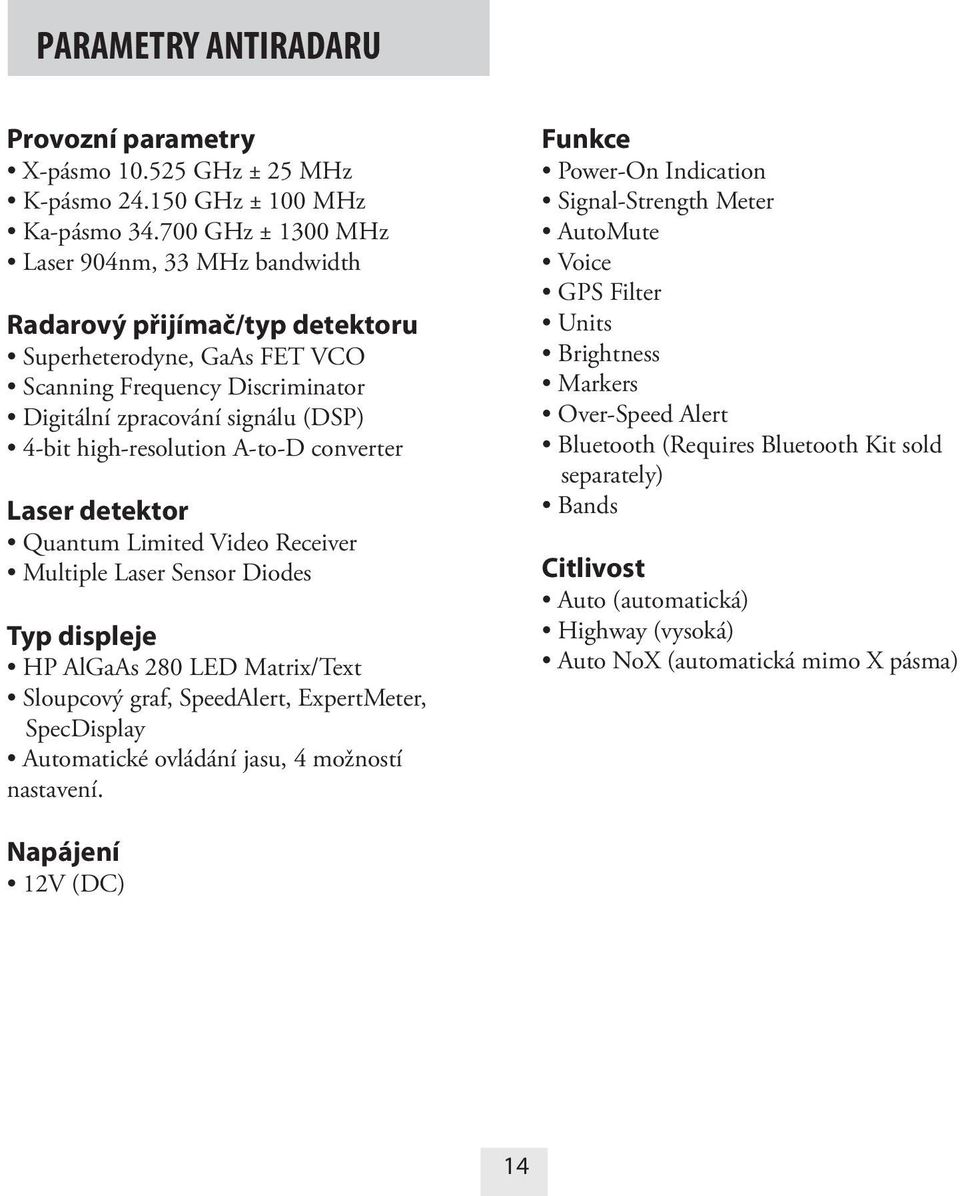

14 PARAMETRY ANTIRADARU Provozní parametry X-pásmo GHz ± 25 MHz K-pásmo GHz ± 100 MHz Ka-pásmo GHz ± 1300 MHz Laser 904nm, 33 MHz bandwidth Radarový přijímač/typ detektoru Superheterodyne, GaAs FET VCO Scanning Frequency Discriminator Digitální zpracování signálu (DSP) 4-bit high-resolution A-to-D converter Laser detektor Quantum Limited Video Receiver Multiple Laser Sensor Diodes Typ displeje HP AlGaAs 280 LED Matrix/Text Sloupcový graf, SpeedAlert, ExpertMeter, SpecDisplay Automatické ovládání jasu, 4 možností nastavení. Funkce Power-On Indication Signal-Strength Meter AutoMute Voice GPS Filter Units Brightness Markers Over-Speed Alert Bluetooth (Requires Bluetooth Kit sold separately) Bands Citlivost Auto (automatická) Highway (vysoká) Auto NoX (automatická mimo X pásma) Napájení 12V (DC) 14 14

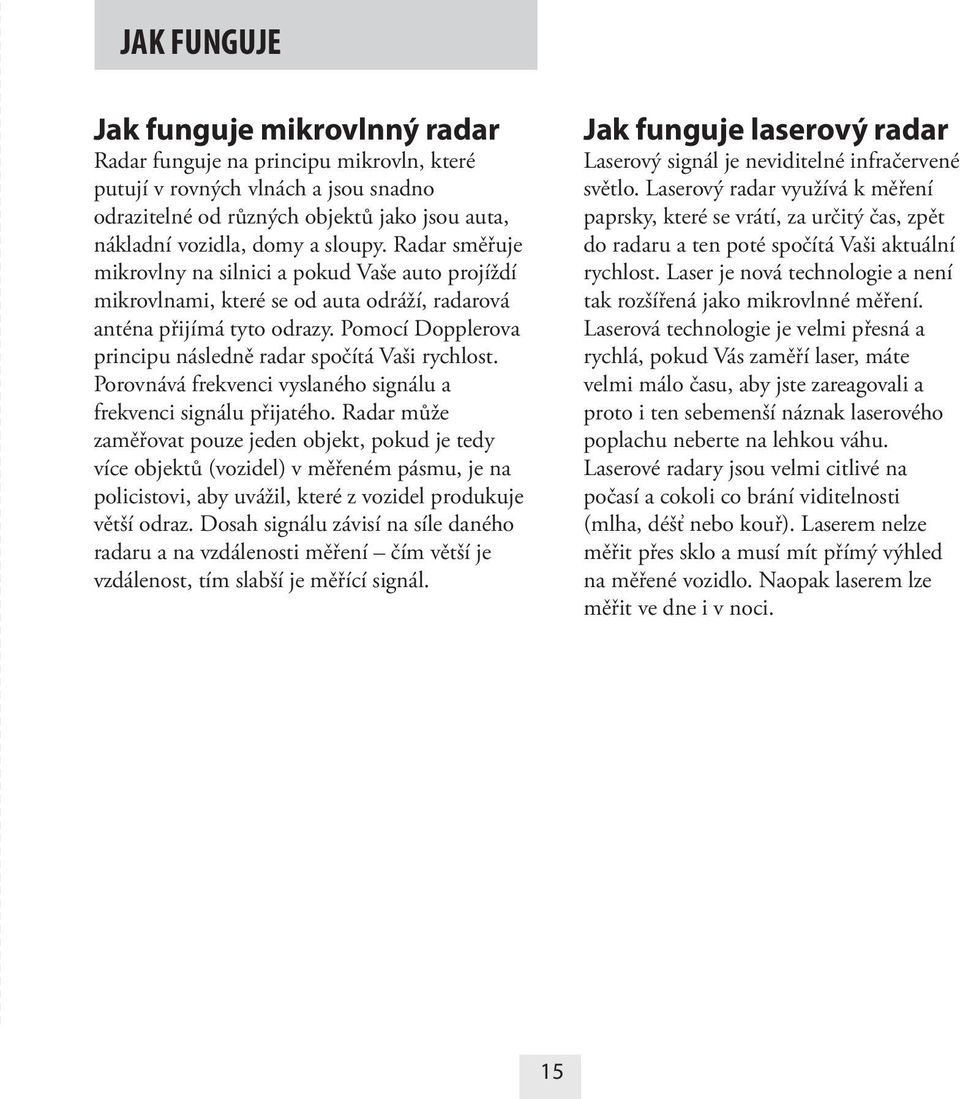

15 JAK FUNGUJE Jak funguje mikrovlnný radar Radar funguje na principu mikrovln, které putují v rovných vlnách a jsou snadno odrazitelné od různých objektů jako jsou auta, nákladní vozidla, domy a sloupy. Radar směřuje mikrovlny na silnici a pokud Vaše auto projíždí mikrovlnami, které se od auta odráží, radarová anténa přijímá tyto odrazy. Pomocí Dopplerova principu následně radar spočítá Vaši rychlost. Porovnává frekvenci vyslaného signálu a frekvenci signálu přijatého. Radar může zaměřovat pouze jeden objekt, pokud je tedy více objektů (vozidel) v měřeném pásmu, je na policistovi, aby uvážil, které z vozidel produkuje větší odraz. Dosah signálu závisí na síle daného radaru a na vzdálenosti měření čím větší je vzdálenost, tím slabší je měřící signál. Jak funguje laserový radar Laserový signál je neviditelné infračervené světlo. Laserový radar využívá k měření paprsky, které se vrátí, za určitý čas, zpět do radaru a ten poté spočítá Vaši aktuální rychlost. Laser je nová technologie a není tak rozšířená jako mikrovlnné měření. Laserová technologie je velmi přesná a rychlá, pokud Vás zaměří laser, máte velmi málo času, aby jste zareagovali a proto i ten sebemenší náznak laserového poplachu neberte na lehkou váhu. Laserové radary jsou velmi citlivé na počasí a cokoli co brání viditelnosti (mlha, déšť nebo kouř). Laserem nelze měřit přes sklo a musí mít přímý výhled na měřené vozidlo. Naopak laserem lze měřit ve dne i v noci

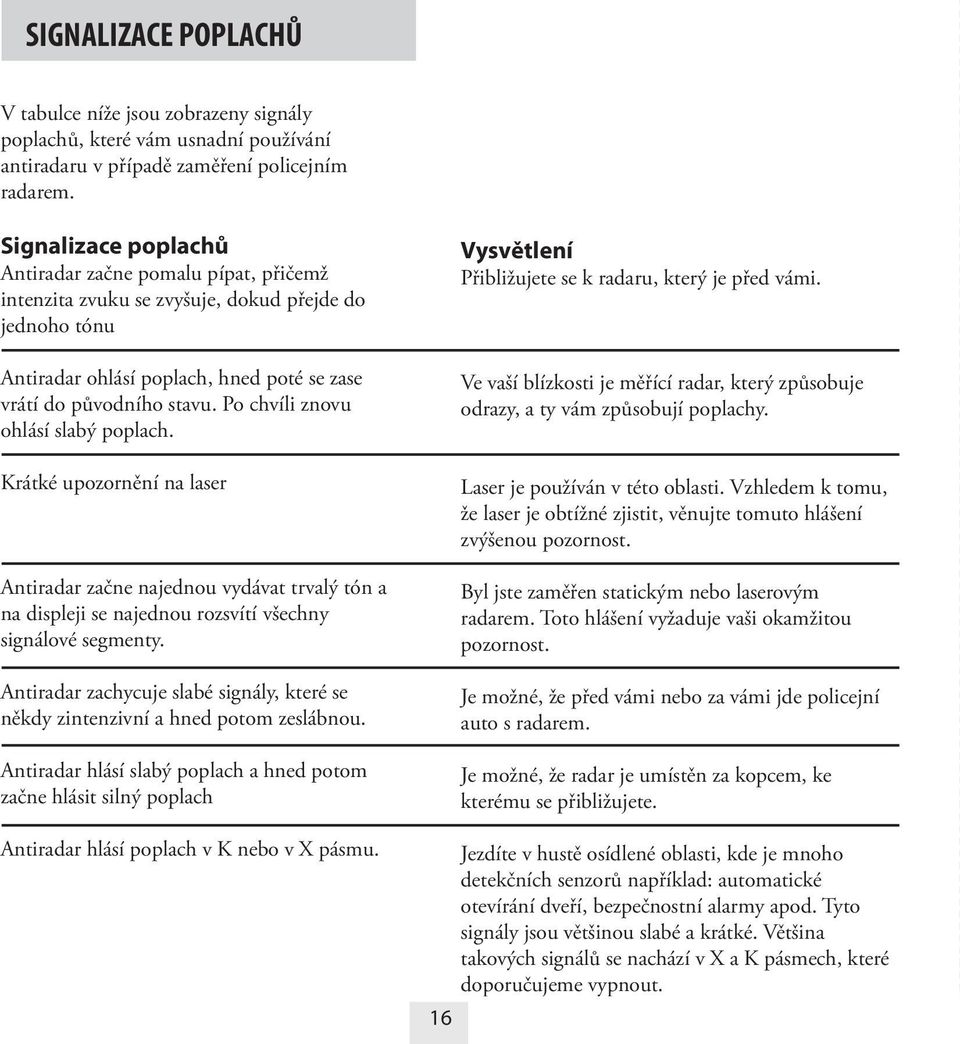

16 SIGNALIZACE POPLACHŮ V tabulce níže jsou zobrazeny signály poplachů, které vám usnadní používání antiradaru v případě zaměření policejním radarem. Signalizace poplachů Antiradar začne pomalu pípat, přičemž intenzita zvuku se zvyšuje, dokud přejde do jednoho tónu Antiradar ohlásí poplach, hned poté se zase vrátí do původního stavu. Po chvíli znovu ohlásí slabý poplach. Krátké upozornění na laser Antiradar začne najednou vydávat trvalý tón a na displeji se najednou rozsvítí všechny signálové segmenty. Antiradar zachycuje slabé signály, které se někdy zintenzivní a hned potom zeslábnou. Antiradar hlásí slabý poplach a hned potom začne hlásit silný poplach Antiradar hlásí poplach v K nebo v X pásmu. Vysvětlení Přibližujete se k radaru, který je před vámi. Ve vaší blízkosti je měřící radar, který způsobuje odrazy, a ty vám způsobují poplachy. Laser je používán v této oblasti. Vzhledem k tomu, že laser je obtížné zjistit, věnujte tomuto hlášení zvýšenou pozornost. Byl jste zaměřen statickým nebo laserovým radarem. Toto hlášení vyžaduje vaši okamžitou pozornost. Je možné, že před vámi nebo za vámi jde policejní auto s radarem. Je možné, že radar je umístěn za kopcem, ke kterému se přibližujete. Jezdíte v hustě osídlené oblasti, kde je mnoho detekčních senzorů například: automatické otevírání dveří, bezpečnostní alarmy apod. Tyto signály jsou většinou slabé a krátké. Většina takových signálů se nachází v X a K pásmech, které doporučujeme vypnout

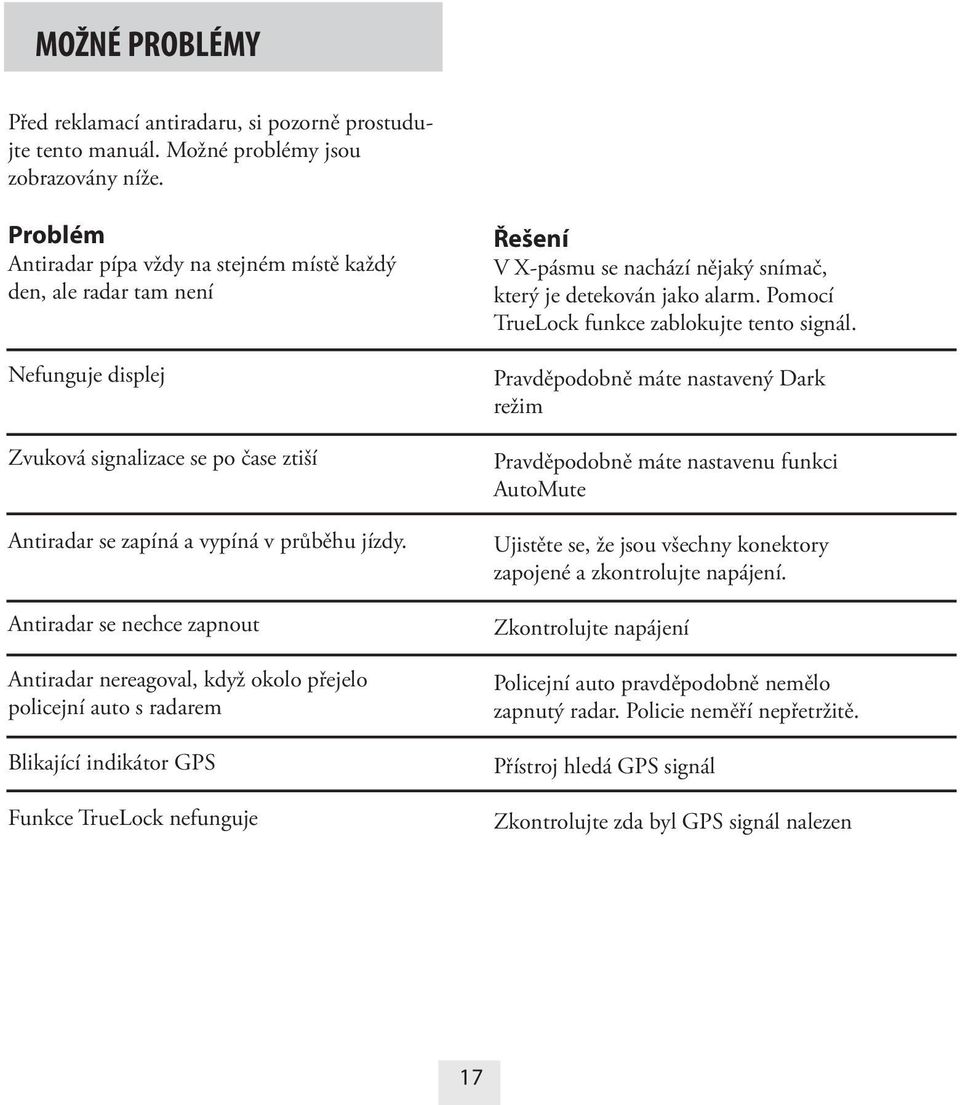

17 MOŽNÉ PROBLÉMY Před reklamací antiradaru, si pozorně prostudujte tento manuál. Možné problémy jsou zobrazovány níže. Problém Antiradar pípa vždy na stejném místě každý den, ale radar tam není Nefunguje displej Zvuková signalizace se po čase ztiší Antiradar se zapíná a vypíná v průběhu jízdy. Antiradar se nechce zapnout Antiradar nereagoval, když okolo přejelo policejní auto s radarem Blikající indikátor GPS Funkce TrueLock nefunguje Řešení V X-pásmu se nachází nějaký snímač, který je detekován jako alarm. Pomocí TrueLock funkce zablokujte tento signál. Pravděpodobně máte nastavený Dark režim Pravděpodobně máte nastavenu funkci AutoMute Ujistěte se, že jsou všechny konektory zapojené a zkontrolujte napájení. Zkontrolujte napájení Policejní auto pravděpodobně nemělo zapnutý radar. Policie neměří nepřetržitě. Přístroj hledá GPS signál Zkontrolujte zda byl GPS signál nalezen 15 17

18 NASTAVENÍ PRO ČESKOU A SLOVENSKOU REPUBLIKU PASSPORT 8500ci Plus The operating frequencies are: X Band: GHz... OFF K Band STD: GHz... OFF K Segment... OFF K1 Band: GHz... OFF K2 Band: GHz... OFF K3 Band: GHz... OFF K Band POP1 or POP2... K POP1 K POP1: Detects K STD with Rapid K Pulse (ISKRA) K POP2: Detects K STD, K POP1, and Low Power K source detection Ka SW: GHz... OFF Ka Narrow ON Ka1: GHz... ON Ka2: GHz... ON Ka3: GHz... ON Ka4: GHz... OFF Ka-POP: GHz (60 ms)... Radar Detector Rejection: GHz... SWS (Safety Warning System)... OFF OFF OFF Laser: 5 KHz Included... ON Preferences default option changed: Added extra sensitivity option - Auto NoXK... Default ON ESCORT DEFENDER Database for Europe and Australia included

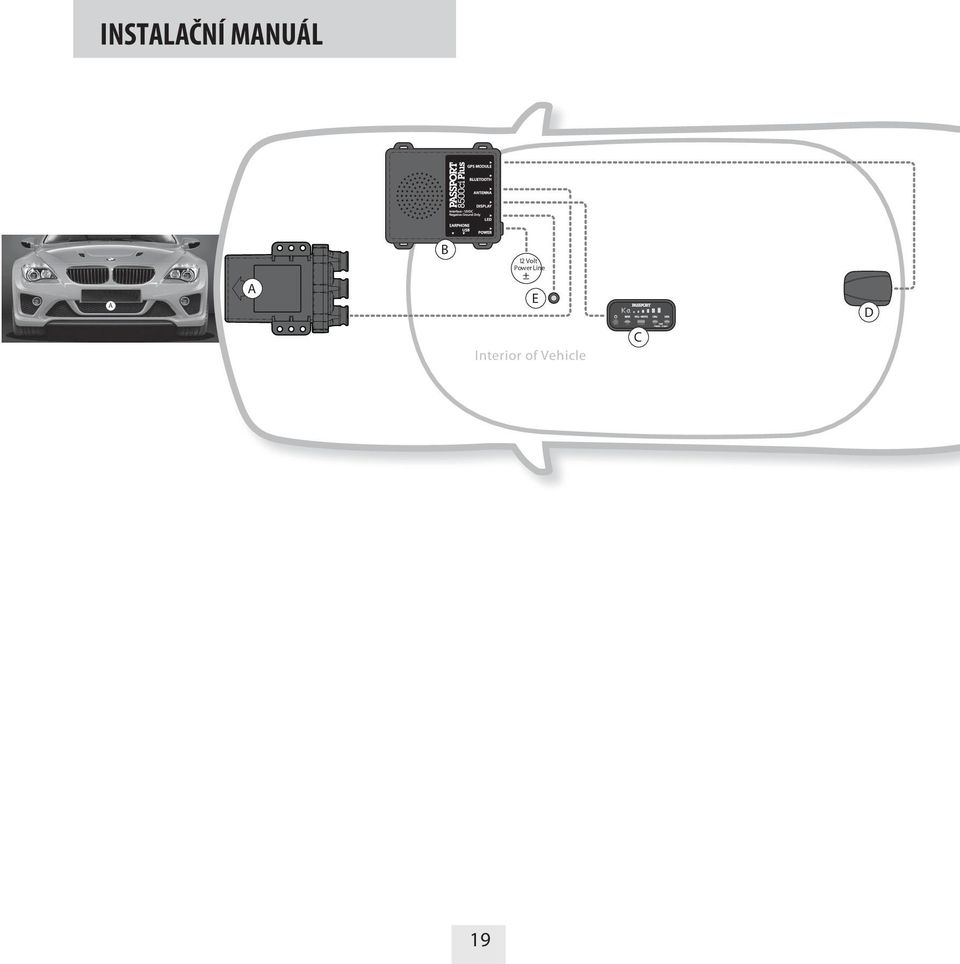

19 INSTALAČNÍ MANUÁL A A B 12 Volt Power Line ± E D Interior of Vehicle C 15 19
