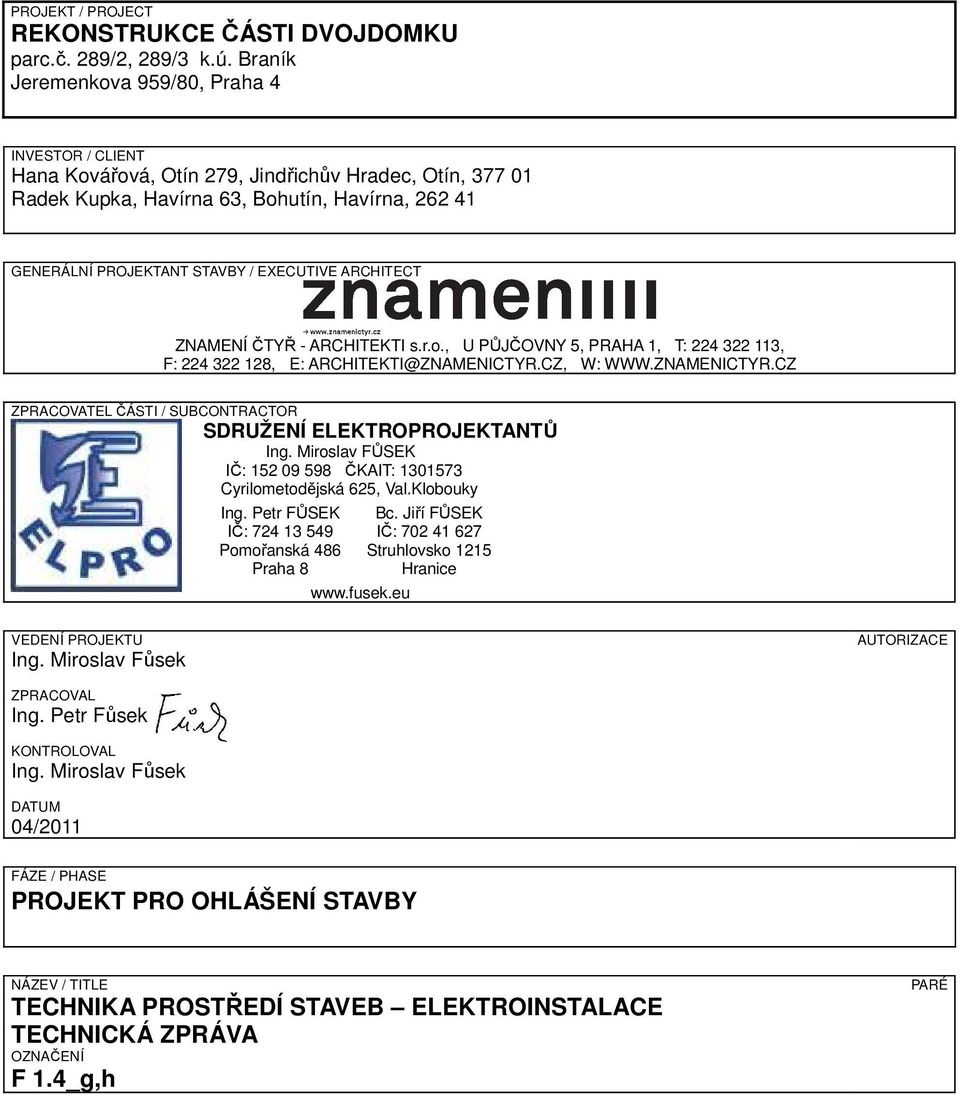

1 PROJEKT / PROJECT REKONSTRUKCE ČÁSTI DVOJDOMKU parc.č. 289/2, 289/3 k.ú. Braník Jeremenkova 959/80, Praha 4 INVESTOR / CLIENT Hana Kovářová, Otín 279, Jindřichův Hradec, Otín, Radek Kupka, Havírna 63, Bohutín, Havírna, GENERÁLNÍ PROJEKTANT STAVBY / EXECUTIVE ARCHITECT ZNAMENÍ ČTYŘ - ARCHITEKTI s.r.o., U PŮJČOVNY 5, PRAHA 1, T: , F: , E: ARCHITEKTI@ZNAMENICTYR.CZ, W: ZPRACOVATEL ČÁSTI / SUBCONTRACTOR SDRUŽENÍ ELEKTROPROJEKTANTŮ Ing. Miroslav FŮSEK IČ: ČKAIT: Cyrilometodějská 625, Val.Klobouky Ing. Petr FŮSEK IČ: Pomořanská 486 Praha 8 Bc. Jiří FŮSEK IČ: Struhlovsko 1215 Hranice VEDENÍ PROJEKTU Ing. Miroslav Fůsek AUTORIZACE ZPRACOVAL Ing. Petr Fůsek KONTROLOVAL Ing. Miroslav Fůsek DATUM 04/2011 FÁZE / PHASE PROJEKT PRO OHLÁŠENÍ STAVBY NÁZEV / TITLE TECHNIKA PROSTŘEDÍ STAVEB ELEKTROINSTALACE TECHNICKÁ ZPRÁVA OZNAČENÍ F 1.4_g,h PARÉ

2 1. Podklady pro řešení projektu 1.1. Rozsah projektu Předmětem projektu je vypracování projektové dokumentace, tj technické zprávy a výkresů pro realizaci stavby. Projektová dokumentace řeší silnoproudou elektroinstalaci, slaboproudou elektroinstalaci a hromosvod rekonstrukce části dvojdomku, parc.č. 289/2, 289/3 k.ú. Braník, Jeremenkova 959/80, Praha Podklady pro zpracování projektu a) Stavební výkresy dispozic b) Soupis investorem požadovaných elektrických zařízení c) Požadavky ostatních profesí 1.3. Předpisy a normy Projektová dokumentace je zpracována dle platných předpisů, norem ČSN a katalogů výrobků platných v době zpracování projektové dokumentace. Jedná se zejména o tyto normy: ČSN , ČSN , ČSN , ČSN , ČSN , ČSN , ČSN , ČSN EN až 4, ČSN a další. Dojde-li v době mezi ukončením tohoto projektového řešení a zahájením realizace ke změnám norem a předpisů ČSN, je nutné, aby investor zajistil revizi tohoto projektového řešení. 2. Základní údaje 2.1. Rozvodná soustava Projekt je vypracován pro provozní napětí sítě TN - C - S, 400 V/230V, 50Hz. Rozdělení vodiče PEN na dva samostatné vodiče N a PE bude provedeno v hlavním domovním rozváděči RD, umístěném v zádveří. Napěťová soustava: TN C, 3 + PEN, 400V/230V, 50Hz... ER Napěťová soustava: TN C S, 3 + PEN / 3 + N + PE, 400V/230V, 50Hz.. RD 2.2. Instalovaný příkon Instalovaný příkon objektu: Pi = 25 kva, Soudobý příkon objektu: Ps = 17 kva 2.3. Bilance spotřeby elektrické energie Roční spotřeba elektrické energie byla odhadnuta na 10 MWh.

3 2.4. Zajištění dodávky elektrické energie Dodávka elektrické energie bude zajištěna z distribučního rozvodu elektrické energie rozvodné sítě prostřednictvím stávající pojistkové skříně a nově projektovaného elektroměrového rozváděče ER a jeho propojením zemním kabelovým vedením s hlavním domovním rozváděčem RD Měření elektrické energie Měření elektrické energie bude provedeno třífázovým jednosazbovým elektroměrem pro přímé měření v elektroměrovém rozváděči ER Vnější vlivy Vnější vlivy působící na instalovaná elektrická zařízení jsou definovány v ČSN K tomu, aby byly zajištěny základní podmínky bezpečnosti při provozní spolehlivosti, je třeba vybrat a instalovat elektrická zařízení v souladu s požadavky definovanými ČSN Ve všech vnitřních prostorech (místnostech) jsou vnější vlivy v souladu s článkem ČSN považovány za normální. Ve venkovních zvlášť nebezpečných prostorách jsou vnější vlivy dle ČSN AA3+AA4 teplota okolí -25 C až 40 C AB8 atmosferická. vlhkost 15 až 100% při 50 C až 40 C AD3 výskyt vody vodní tříšť Ostatní vnější vlivy ve venkovních prostorách jsou v souladu s čl ČSN považovány za normální. Ve venkovních nebezpečných prostorách pod přístřeškem jsou vnější vlivy dle ČSN AA3+AA4 teplota okolí -25 C až 40 C AB8 atmosferická. vlhkost 15 až 100% při 50 C až 40 C Ostatní vnější vlivy ve venkovních prostorách pod přístřeškem jsou v souladu s čl ČSN považovány za normální. Koupelny provést dle ČSN Ochrany a jištění Ochrana proti přetížení a zkratu je provedena jističi dle ČSN a ČSN Ochrana proti přepětí způsobenému bleskem nebo přepětím v síti (spínání velkých indukčností v blízkosti objektu) je navržena komplexní zónovou dvoustupňovou ochranou firmy OEZ. Třetí stupeň ochrany je dle důležitosti připojovaného zařízení instalován přímo v zásuvkách. Kontrola návrhu rozvodu NN, tj kontrola návrhu kabelů a jištění s ohledem na vypínání

4 nadproudů a zkratů a také s ohledem na vypínání zkratových proudů ve stanoveném čase ochrana před nebezpečným dotykem neživých částí samočinným odpojením od zdroje, se provede u přístrojů firmy OEZ Letohrad na PC pomocí výpočtového programu SICHR Ochrana před nebezpečným dotykem Ochrana před nebezpečným dotykem dle ČSN ed.2: čl Ochrana automatickým odpojením od zdroje: čl Ochrana základní (před nebezpečným dotykem živých částí) čl Ochrana při poruše (před nebezpečným dotykem neživých částí) 2.9. Krytí elektrických zařízení Krytí elektrických zařízení a volba vedení odpovídá danému prostředí, podkladům a stupni kvalifikace osob pro obsluhu elektrických zařízení. 3. Technické řešení Před zhotovením nové elektrické instalace provést demontáž stávajících el. rozvodů a el. zařízení Přípojení k síti NN Připojení k síti NN bude zajištěno z distribučního rozvodu elektrické energie rozvodné sítě prostřednictvím stávající pojistkové skříně (ve výkresech označeno PS1) a nově projektovaného elektroměrového rozváděče (ve výkresech označeno ER) pro jednosazbové měření. PS1 je zapuštěna ve výklenku plotu stavebního pozemku. Nad pojistkovou skříní PS1 bude zapuštěn i elektroměrový rozváděč ER. Pojistková skříň PS1 bude osazena jednou sadou pojistek PHN000gG 40A. Propojení pojistek s jističem před elektroměrem v elektroměrovém rozváděči ER bude provedeno kabelovým vedením CYKY 4Bx10. Elektroměrový rozváděč bude osazena hlavním jističem HJ typu LPN-25B-3 OEZ a třífázovým jednosazbovým elektroměrem pro přímé měření. Schéma zapojení viz. výkresová dokumentace. Bude použit elektroměrový rozváděč typu ER513/PVP7P DCK HOLOUBKOV. Úprava elektroměrového rozváděče a vedení musí odpovídat podnikové normě PRE, PREdi, PREm č. MM501-TECHNICKÉ PODMÍNKY PŘIPOJENÍ. Elektroměrový rozváděč bude umístěn v pilíři plotu s volným přístupem pro odečet. Z elektroměrového rozváděče je následně napájen prostřednictvím zemního kabelového vedení CYKY 4Bx10 hlavní rozváděč domu RD Rozváděče Elektroměrový rozváděč ER je popsán ve stati 3.1. Hlavní bytový rozváděč RD je v oceloplechovém provedení s dveřmi a náplní podle výkresové dokumentace a specifikace materiálu. Byla vytipována skříň typ FW42US1 HAGER (š550, v650, h110) zapuštěná ve stěně kotelny Rozváděč RD je s rozváděčem ER

5 propojen zemním kabelovým vedením CYKY 4Bx10 mm 2. Jednofázové zásuvky s výjimkou zásuvek pro ledničku a pro připojení výpočetní techniky jsou kromě jističů navíc jištěny proudovými chrániči pro snížení možnosti úrazu elektrickým proudem. Zásuvky, které nejsou jištěny proudovým chráničem, budou odlišeny od ostatních zásuvek barevně. U dalších obvodů, které jsou instalovány v prostorách se zvýšeným nebezpečím (např. 0.02) jsou také předřazeny proudové chrániče pro snížení možnosti úrazu elektrickým proudem. Všem jisticím prvkům v rozváděči RD jsou předřazeny 3 svodiče bleskových proudů FLP- A35-0,9 SALTEK a svodiče přepětí FLP-275V/3 SALTEK pro dvoustupňovou komplexní zónovou ochranu proti přepětí. Třetí stupeň ochrany je možné dle potřeby instalovat přímo v zásuvkách u důležitých spotřebičů Dále je zde instalován transformátor pro domovní zvonek s upevněním na DIN lištu typu ST301 Hager. Bude zde také rozdělen vodič PEN na dva samostatné vodiče N a PE. Rozdělené vodiče se pak dále nesmí spojit Elektrické rozvody Elektrické rozvody budou provedeny výhradně kabely s měděnými vodiči uloženými pod omítkou v obvodových stěnách, příčkách, stropu a v podlaze. Pokud je to možné, tak instalace bude přednostně provedena ve stěnách objektu, světelné vývody na stropech místností. Kabely uložené v podlaze budou v plastových trubkách, budou chráněny proti mechanickému poškození. Ihned po položení chráněného kabelu na podlahu je nutné ho zatřít vrstvou cementové malty. Elektrické rozvody pro světelné spotřebiče jsou provedeny kabely CYKY 3Cx1,5 mm 2, CYKY 3Ax1,5 mm 2, CYKY 2Ax1,5 mm 2, CYKY 5Ax1,5 mm 2 a CYKY 7Ax1,5 mm 2. Elektrické rozvody pro jednofázové zásuvky se provedou kabely CYKY 3Cx2,5 mm 2.. Elektrický obvod digestoře pro odsávání zplodin od sporáku v kuchyni je proveden ze zásuvkového obvodu kuchyně kabelem CYKY 3Cx1.5 mm 2. Elektrický obvod pro elektrický sporák (varnou desku) se provede kabelem CYKY 5Cx2,5 mm 2. Elektrický obvod pro třífázovou zásuvku se provede kabelem CYKY 5Cx2,5 mm 2 Elektrický obvod pro připojení technologie sauny se provede kabelem CYKY 5Cx2,5 mm 2. Elektrický obvod pro připojení RACKU se provede kabelovým vedením CYKY 3Cx2,5 mm 2. Elektrický obvod pro připojení podlahového topení a el. žebříku se provede kabelovým vedením CYKY 3Cx2,5 mm 2. Elektrický obvod pro připojení rozdělovače (technologie vytápění) se provede kabelovým vedením CYKY 3Cx2,5 mm 2. Elektrický obvod pro připojení technologie střešních oken se provede kabelovým vedením CYKY 3Cx2,5 mm 2. Elektrický obvod (rezerva) pro připojení chladicí jednotky se provede kabelovým vedením CYKY 3Cx2,5 mm 2.

6 Přívodní vedení z elektroměrového rozváděče ER do rozváděče domovního RD je provedeno zemním kabelovým vedením CYKY 4Bx10 mm 2. Barevné označování vodičů a žil odpovídá ČSN Spínače a zásuvky Instalační zapuštěné spínače 230V/10A typ Time bílé barvy firmy ABB se umístí ve výšce 0,9 až 1,2 m od podlahy. Jednofázové zapuštěné zásuvky 230V/16A typ Time bílé barvy firmy ABB se umístí ve výšce 0,2-0,4 m nad konečnou úrovní podlahy, v kuchyni a koupelnách 1,2m nad konečnou úrovní podlahy. Zásuvky pro PC a TV budou chráněny třetím stupněm přepěťové ochrany. Pokud požadujeme chránit některé další zásuvky před přepětím, pak použijeme zásuvky s přepěťovou ochranou třetího stupně. Většina zásuvek je zapojena průběžně. Zásuvky pro PC jsou řešeny jako vícenásobné rámečky pro jednu silovou zásuvku určenou pro PC, jednu dvojnásobnou telekomunikační zásuvku, jednu TV+R+SAT zásuvku a dvě silovové zásuvky pro ostatní přístroje v provedení Time bílé barvy ABB. V případě jiných kombinací je značení vícerámečků uvedeno na výkrese viz. detaily rámečků v projektové dokumentaci. Vývod pro sporák je ukončen sporákovou přípojkou. Odbočení se provede pomocí svorek WAGO v odbočných krabicích s víčkem Umělé osvětlení Pro osvětlení prostorů domu musí být vytipována taková svítidla, která ve vhodném počtu a rozmístění vyhovují požadavkům ČSN EN Výběr svítidel není předmětem tohoto projektu, svítidla budou navržena architektem projektu. Kromě požadavku na osvětlenost prostoru musí být respektovány i požadavky na bezpečnost uživatelů i bezpečnost požární. Svítidla umístěná na hořlavém podkladě musí být k tomuto použití určená nebo musí být podložena nehořlavou lignátovou podložkou přesahující obvod svítidla alespoň 5 mm. Svítidla v místnostech jsou ovládána spínači. U vstupu do domu jsou svítidla ovládána pomocí snímače pohybu Uzemnění a pospojování Uzemňovací soustava bude zhotovena páskem FeZn 30x4 mm uloženým ve výkopu v hloubce minimálně 500mm a ve vzdálenosti od objektu 1000mm. Vývody pro hromosvodové svody a ekvipotenciální svorkovnici HOP jsou provedeny drátem FeZn 10 a jsou k pásku ve výkopu přivařeny. Sváry vývodů se důkladně izolují protikorozním nátěrem. Zemní odpor zemniče musí vyhovovat jak podmínkám pro hromosvod, tak i podmínkám pro silová elektrická zařízení. Uzemňovací soustava je společná pro hromosvod a silová zařízení. Pro silová zařízení bude připojena do ekvipotenciální přípojnice hlavního ochranného pospojování (HOP), umístěné poblíž rozváděče RD. K přípojnici HOP je připojen vodič přívodu PEN. Kromě toho jsou zde připojeny vodiči CYA 25 mm 2 zelenožluté barvy veškeré kovové energetické přívody a ochranná svorka PE rozváděče RD, svodiče bleskových proudů a svodiče přepětí.

7 Doplňkové pospojování v koupelně se provede spojením všech kovových částí vodičem CYA 2,5 mm 2 s nejbližší ochrannou svorkou PE. Stejně tak se provede přizemnění ocelové sítě překrývající topnou rohož v koupelně. Vzhledem k tomu, že projektovaný domek je součástí dvojdomku, bylo by žádoucí spojit uzemňovací systémy obou domů Slaboproudé rozvody Slaboproudé počítačové rozvody v objektu budou provedeny formou strukturované kabeláže, která spočívá v propojení všech jednotlivých slaboproudých komunikačních zásuvek RJ45 s PATCH panelem umístěným v RACKu v místnosti Do PATCH panelu bude přiveden i přívod telefonní linky ze stávajícího UR v Všechny PC obvody i telefonní linka budou provedeny kabelem UTP Cat. 5e. Na střeše budou umístěny TV antény, případně wifi anténa. Návrh antén, ani jejich vhodné umístění na střeše, není předmětem projektu. Z těchto antén budou provedeny svody koaxiálním kabelem (popř. UTP Cat. 5e pro wifi) do RACKu v 1PP. V RACKu bude umístěna i STA. Z STA pak budou připojeny hvězdicovitým způsobem veškeré TV+R+SAT zásuvky. Instalace bude provedena koaxiálním kabelem 75 ohmů. Použité koaxiální kabely 75ohnů musí splňovat podmínky, že jejichž minimální útlum stínění musí být větší než 80 db, útlum při frekvenci 862 MHz musí být menší než 20 db a musí být použity konektory, aby rozvod z hlediska vyzařování splňoval podmínku 20 db/pv. Jako RACK bude navržen rozváděč typu RACK Digitus SoHoline 12U 19" Wall Mount. Osazení RACKu aktivními prvky není předmětem tohoto projektu. Předpokládá se, že zde budou veškeré slaboproudé technologie bytu. Účastnický rozváděč (UR) zůstane stávající, případně bude vyměněna skříň za novou typu MRK 10/20 Micos ( mm). V hale 1.2 bude instalován bytový zvonek, který bude ovládán zvonkovým tlačítkem u vstupní branky plotu. Všechny slaboproudé rozvody jsou instalovány v ohebných PVC trubkách pod omítkou ve stěnách, příčkách, stropu a v podlaze objektu. Vnitřní zapojení slaboproudých obvodů v RACKu není předmětem projektu Hlásič požáru Vyhláška č. 23/2008 Sb. stanovuje povinnou instalaci hlásičů kouře na každém patře domu. Pro tento účel byl pro chodby jednotlivých bytů vybrán hlásič kouře Busch-Rauchalarm firmy ABB Elektro-Praga. Přístroj je napájen z dodávané baterie a je nezávislý na síti nn. 4. Hromosvod Ochrana před bleskem je navržena ve třídě LPS IV dle ČSN EN až 4. K ochraně budovy před bleskem se užije vzhledem k tvaru střechy objektu mřížový hromosvod s vedením na atice střechy drátem FeZn 8, podepřeným podpěrami PV23 vzdálenými od sebe 1,5 až 2 m.. Na komínech budou instalovány z drátu FeZn 8 pomocné jímače JP1 přesahující komín o cca 300 mm, připojené hromosvodovými svorkami k oku mřížového hromosvodu.

8 Svodové vedení drátem FeZn8 je vedeno po stěnách domu ke dvěma vývodům uzemnění. Svodový drát je ke zdi přichycen podpěrami PV1h až ke zkušební svorce SZb, umístěné ve výšce 2m nad okolním terénem. Svody od zkušební svorky k zemniči jsou provedeny drátem FeZn10 a jsou chráněny do výše 1,7 m ochranným úhelníkem OU1,7, který je upevněn dvěma držáky DUZ. K hromosvodu se připojí i veškeré kovové předměty na střeše. Provedení hromosvodu musí odpovídat třídě LPS IV dle ČSN až 4, provedení uzemnění pak ČSN Hromosvodové jímací vedení projektovaného domu jako součásti dvojdomu je žádoucí spojit s hromosvodovým jímacím vedením druhé části dvojdomu. 5. Výchozí revize Před uvedením do provozu musí být provedena výchozí revize elektroinstalace a hromosvodu dle ČSN a ČSN a vystavena zpráva z výchozí revize. Bez tohoto dokumentu nesmí být elektroinstalace a hromosvod zprovozněny. 6. Závěr Projekt je zpracován v rozsahu projektu pro realizaci stavby a v souladu s platnými předpisy. Projekt předpokládá, že provádění se bude řídit platnými předpisy a technickými předpisy výrobců jednotlivých materiálů. Elektroinstalace, výroba rozváděčů a hromosvod bude realizována autorizovanou prováděcí firmou. Na všechny použité materiály a výrobky musí být vydáno ES prohlášení o shodě. Při všech elektroinstalačních pracích musí byt dodržovány bezpečnostní předpisy na ochranu zdraví pracovníků. V Praze, květen 2011 Zpracoval: Ing. Petr Fůsek
