Strop pod nevytápěným prostorem - stávající. Rekapitulace vstupních dat. Skladba konstrukce

Transkript

1

2 Základní komplexní tepelně technické posouzení stavební konstrukce VYHODNOCENÍ VÝSLEDKŮ PODLE KRITÉRIÍ ČSN (2011) (Výpočet proveden programem TEPLO 2011) Název konstrukce: Strop pod nevytápěným prostorem - stávající Rekapitulace vstupních dat Návrhová vnitřní teplota Ti: 20,0 C Převažující návrhová vnitřní teplota TiM: 20,0 C Návrhová venkovní teplota Tae: -15,0 C Teplota na vnější straně Te: -6,0 C Návrhová teplota vnitřního vzduchu Tai: 21,0 C Relativní vlhkost v interiéru RHi: 50,0 % (+5,0%) Skladba konstrukce Číslo Název vrstvy d [m] λ [W/mK] µ [-] 1 Omítka vápenná 0,015 0,870 6,0 2 Stropní panely SPIROLL 0,250 0,941 20,0 3 Potěr cementový 0,010 1,160 19,0 4 Pěnový polystyren 0,100 0,051 40,0 5 Perbitagit 0,003 0, ,0 6 Potěr cementový 0,050 1,160 19,0 I. Požadavek na teplotní faktor (čl. 5.1 v ČSN ) Požadavek: f,rsi,n = f,rsi,cr = 0,665 Vypočtená průměrná hodnota: f,rsi,m = 0,899 Kritický teplotní faktor f,rsi,cr byl stanoven pro maximální přípustnou vlhkost na vnitřním povrchu 80% (kritérium vyloučení vzniku plísní). Průměrná hodnota frsi,m (resp. maximální hodnota při hodnocení skladby mimo tepelné mosty a vazby) není nikdy minimální hodnotou ve všech místech konstrukce. Nelze s ní proto prokazovat plnění požadavku na minimální povrchové teploty zabudované konstrukce včetně tepelných mostů a vazeb. Její převýšení nad požadavkem naznačuje pouze možnosti plnění požadavku v místě tepelného mostu či tepelné vazby. II. Požadavek na součinitel prostupu tepla (čl. 5.2 v ČSN ) Požadavek: U,N = 0,30 W/m2K Vypočtená hodnota: U = 0,42 W/m2K U > U,N... POŽADAVEK NENÍ SPLNĚN. III. Požadavky na šíření vlhkosti konstrukcí (čl. 6.1 a 6.2 v ČSN ) Požadavky: 1. Kondenzace vodní páry nesmí ohrozit funkci konstrukce. 2. Roční množství kondenzátu musí být nižší než roční kapacita odparu. 3. Roční množství kondenzátu Mc,a musí být nižší než 0,1 kg/m2.rok, nebo 3-6% plošné hmotnosti materiálu (nižší z hodnot). Limit pro max. množství kondenzátu odvozený z min. plošné hmotnosti materiálu v kondenzační zóně činí: zóna č. 1: 0,060 kg/m2,rok (materiál: Pěnový polystyren 1 (do roku 2). Dále bude použit limit pro max. množství kondenzátu: 0,060 kg/m2,rok Vypočtené hodnoty: V kci dochází při venkovní návrhové teplotě ke kondenzaci. V konstrukci dochází během modelového roku ke kondenzaci. Kond.zóna č. 1: Max. množství akum. vlhkosti Mc,a = 0,2200 kg/m2 Na konci modelového roku je zóna stále vlhká. Vyhodnocení 1. požadavku musí provést projektant. Ma,vysl > 0 kg/m POŽADAVEK NENÍ SPLNĚN. Mc,a > Mc,N POŽADAVEK NENÍ SPLNĚN.

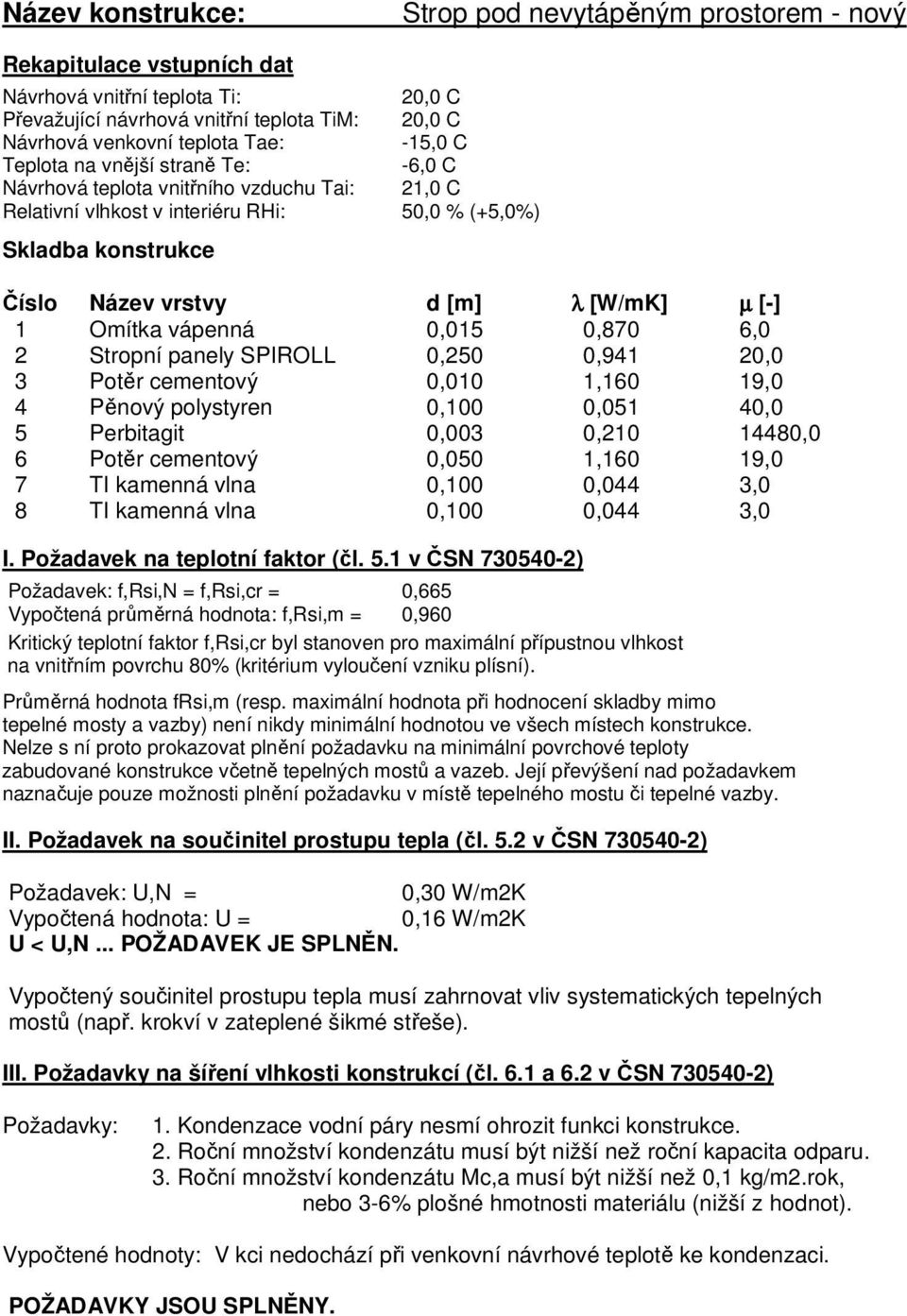

3 Název konstrukce: Strop pod nevytápěným prostorem - nový Rekapitulace vstupních dat Návrhová vnitřní teplota Ti: 20,0 C Převažující návrhová vnitřní teplota TiM: 20,0 C Návrhová venkovní teplota Tae: -15,0 C Teplota na vnější straně Te: -6,0 C Návrhová teplota vnitřního vzduchu Tai: 21,0 C Relativní vlhkost v interiéru RHi: 50,0 % (+5,0%) Skladba konstrukce Číslo Název vrstvy d [m] λ [W/mK] µ [-] 1 Omítka vápenná 0,015 0,870 6,0 2 Stropní panely SPIROLL 0,250 0,941 20,0 3 Potěr cementový 0,010 1,160 19,0 4 Pěnový polystyren 0,100 0,051 40,0 5 Perbitagit 0,003 0, ,0 6 Potěr cementový 0,050 1,160 19,0 7 TI kamenná vlna 0,100 0,044 3,0 8 TI kamenná vlna 0,100 0,044 3,0 I. Požadavek na teplotní faktor (čl. 5.1 v ČSN ) Požadavek: f,rsi,n = f,rsi,cr = 0,665 Vypočtená průměrná hodnota: f,rsi,m = 0,960 Kritický teplotní faktor f,rsi,cr byl stanoven pro maximální přípustnou vlhkost na vnitřním povrchu 80% (kritérium vyloučení vzniku plísní). Průměrná hodnota frsi,m (resp. maximální hodnota při hodnocení skladby mimo tepelné mosty a vazby) není nikdy minimální hodnotou ve všech místech konstrukce. Nelze s ní proto prokazovat plnění požadavku na minimální povrchové teploty zabudované konstrukce včetně tepelných mostů a vazeb. Její převýšení nad požadavkem naznačuje pouze možnosti plnění požadavku v místě tepelného mostu či tepelné vazby. II. Požadavek na součinitel prostupu tepla (čl. 5.2 v ČSN ) Požadavek: U,N = 0,30 W/m2K Vypočtená hodnota: U = 0,16 W/m2K U < U,N... POŽADAVEK JE SPLNĚN. Vypočtený součinitel prostupu tepla musí zahrnovat vliv systematických tepelných mostů (např. krokví v zateplené šikmé střeše). III. Požadavky na šíření vlhkosti konstrukcí (čl. 6.1 a 6.2 v ČSN ) Požadavky: 1. Kondenzace vodní páry nesmí ohrozit funkci konstrukce. 2. Roční množství kondenzátu musí být nižší než roční kapacita odparu. 3. Roční množství kondenzátu Mc,a musí být nižší než 0,1 kg/m2.rok, nebo 3-6% plošné hmotnosti materiálu (nižší z hodnot). Vypočtené hodnoty: V kci nedochází při venkovní návrhové teplotě ke kondenzaci. POŽADAVKY JSOU SPLNĚNY.

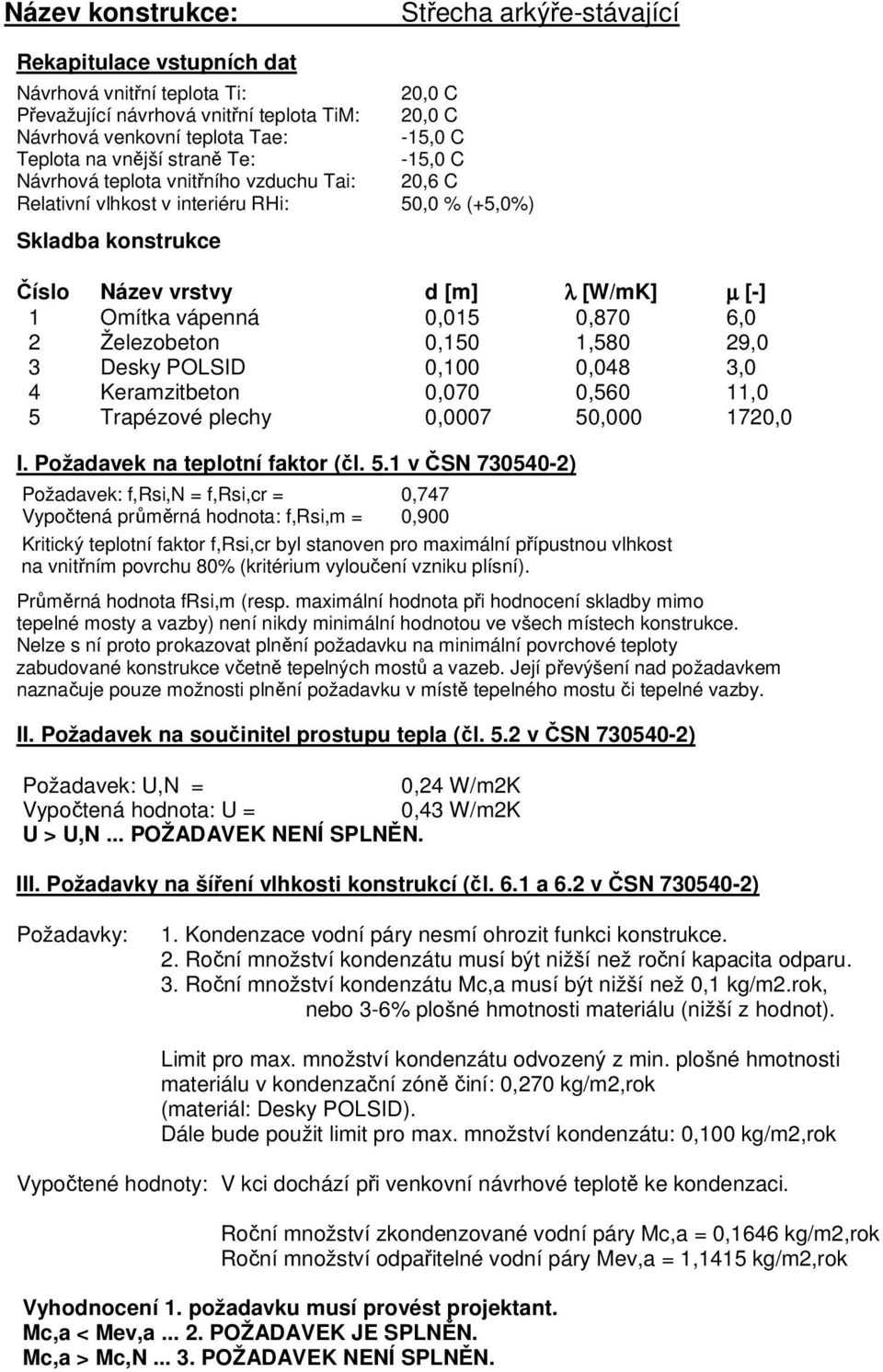

4 Název konstrukce: Střecha arkýře-stávající Rekapitulace vstupních dat Návrhová vnitřní teplota Ti: 20,0 C Převažující návrhová vnitřní teplota TiM: 20,0 C Návrhová venkovní teplota Tae: -15,0 C Teplota na vnější straně Te: -15,0 C Návrhová teplota vnitřního vzduchu Tai: 20,6 C Relativní vlhkost v interiéru RHi: 50,0 % (+5,0%) Skladba konstrukce Číslo Název vrstvy d [m] λ [W/mK] µ [-] 1 Omítka vápenná 0,015 0,870 6,0 2 Železobeton 0,150 1,580 29,0 3 Desky POLSID 0,100 0,048 3,0 4 Keramzitbeton 0,070 0,560 11,0 5 Trapézové plechy 0, , ,0 I. Požadavek na teplotní faktor (čl. 5.1 v ČSN ) Požadavek: f,rsi,n = f,rsi,cr = 0,747 Vypočtená průměrná hodnota: f,rsi,m = 0,900 Kritický teplotní faktor f,rsi,cr byl stanoven pro maximální přípustnou vlhkost na vnitřním povrchu 80% (kritérium vyloučení vzniku plísní). Průměrná hodnota frsi,m (resp. maximální hodnota při hodnocení skladby mimo tepelné mosty a vazby) není nikdy minimální hodnotou ve všech místech konstrukce. Nelze s ní proto prokazovat plnění požadavku na minimální povrchové teploty zabudované konstrukce včetně tepelných mostů a vazeb. Její převýšení nad požadavkem naznačuje pouze možnosti plnění požadavku v místě tepelného mostu či tepelné vazby. II. Požadavek na součinitel prostupu tepla (čl. 5.2 v ČSN ) Požadavek: U,N = 0,24 W/m2K Vypočtená hodnota: U = 0,43 W/m2K U > U,N... POŽADAVEK NENÍ SPLNĚN. III. Požadavky na šíření vlhkosti konstrukcí (čl. 6.1 a 6.2 v ČSN ) Požadavky: 1. Kondenzace vodní páry nesmí ohrozit funkci konstrukce. 2. Roční množství kondenzátu musí být nižší než roční kapacita odparu. 3. Roční množství kondenzátu Mc,a musí být nižší než 0,1 kg/m2.rok, nebo 3-6% plošné hmotnosti materiálu (nižší z hodnot). Limit pro max. množství kondenzátu odvozený z min. plošné hmotnosti materiálu v kondenzační zóně činí: 0,270 kg/m2,rok (materiál: Desky POLSID). Dále bude použit limit pro max. množství kondenzátu: 0,100 kg/m2,rok Vypočtené hodnoty: V kci dochází při venkovní návrhové teplotě ke kondenzaci. Roční množství zkondenzované vodní páry Mc,a = 0,1646 kg/m2,rok Roční množství odpařitelné vodní páry Mev,a = 1,1415 kg/m2,rok Vyhodnocení 1. požadavku musí provést projektant. Mc,a < Mev,a POŽADAVEK JE SPLNĚN. Mc,a > Mc,N POŽADAVEK NENÍ SPLNĚN.

5 Název konstrukce: Střecha arkýře-nový Rekapitulace vstupních dat Návrhová vnitřní teplota Ti: 20,0 C Převažující návrhová vnitřní teplota TiM: 20,0 C Návrhová venkovní teplota Tae: -15,0 C Teplota na vnější straně Te: -15,0 C Návrhová teplota vnitřního vzduchu Tai: 20,6 C Relativní vlhkost v interiéru RHi: 50,0 % (+5,0%) Skladba konstrukce Číslo Název vrstvy d [m] λ [W/mK] µ [-] 1 Omítka vápenná 0,015 0,870 6,0 2 Sádrokarton 0,0125 0,220 9,0 3 Jutafol N 140 Special 0,0003 0, ,0 4 Isover Orsik 0,100 0,043 1,0 5 Omítka vápenná 0,015 0,870 6,0 6 Železobeton 0,150 1,580 29,0 7 Desky POLSID 0,100 0,048 3,0 8 Keramzitbeton 0,070 0,560 11,0 9 Trapézové plechy 0, , ,0 I. Požadavek na teplotní faktor (čl. 5.1 v ČSN ) Požadavek: f,rsi,n = f,rsi,cr = 0,747 Vypočtená průměrná hodnota: f,rsi,m = 0,945 Kritický teplotní faktor f,rsi,cr byl stanoven pro maximální přípustnou vlhkost na vnitřním povrchu 80% (kritérium vyloučení vzniku plísní). Průměrná hodnota frsi,m (resp. maximální hodnota při hodnocení skladby mimo tepelné mosty a vazby) není nikdy minimální hodnotou ve všech místech konstrukce. Nelze s ní proto prokazovat plnění požadavku na minimální povrchové teploty zabudované konstrukce včetně tepelných mostů a vazeb. Její převýšení nad požadavkem naznačuje pouze možnosti plnění požadavku v místě tepelného mostu či tepelné vazby. II. Požadavek na součinitel prostupu tepla (čl. 5.2 v ČSN ) Požadavek: U,N = 0,24 W/m2K Vypočtená hodnota: U = 0,23 W/m2K U < U,N... POŽADAVEK JE SPLNĚN. Vypočtený součinitel prostupu tepla musí zahrnovat vliv systematických tepelných mostů (např. krokví v zateplené šikmé střeše). III. Požadavky na šíření vlhkosti konstrukcí (čl. 6.1 a 6.2 v ČSN ) Požadavky: 1. Kondenzace vodní páry nesmí ohrozit funkci konstrukce. 2. Roční množství kondenzátu musí být nižší než roční kapacita odparu. 3. Roční množství kondenzátu Mc,a musí být nižší než 0,1 kg/m2.rok, nebo 3-6% plošné hmotnosti materiálu (nižší z hodnot). Limit pro max. množství kondenzátu odvozený z min. plošné hmotnosti materiálu v kondenzační zóně činí: 0,270 kg/m2,rok (materiál: Desky POLSID). Dále bude použit limit pro max. množství kondenzátu: 0,100 kg/m2,rok Vypočtené hodnoty: V kci dochází při venkovní návrhové teplotě ke kondenzaci. Roční množství zkondenzované vodní páry Mc,a = 0,0005 kg/m2,rok Roční množství odpařitelné vodní páry Mev,a = 1,0112 kg/m2,rok Vyhodnocení 1. požadavku musí provést projektant. Mc,a < Mev,a POŽADAVEK JE SPLNĚN. Mc,a < Mc,N POŽADAVEK JE SPLNĚN.

6 Dvourozměrné stacionární pole teplot a částečných tlaků vodní páry (Výpočet proveden programem AREA 2011) Lineární činitel prostupu tepla Název úlohy - detailu: NADPRAŽÍ Zpracovatel: MORAVIA CONSULT Olomouc a.s. Datum: Zakázka: UZSVM Olomouc Varianta: Nadpraží Tepelná propustnost L : Dílčí plošné konstrukce: Součinitel prostupu tepla 1,229 W/m.K Příslušná délka [m] 0,970 0,570 0,410 0,430 0,464 Výsledný lineární činitel prostupu tepla ψ: 0,036 W/m.K Vyhodnocení z hlediska požadavků ČSN : Maximální přípustný lineární činitel ψ,n : 0,10 W/m.K Hodnocený detail splňuje požadavek ČSN

7 Nejnižší vnitřní povrchová teplota teplotní faktor VYHODNOCENÍ VÝSLEDKŮ PODLE KRITÉRIÍ ČSN (2011) Název úlohy: Nadpraží - Teplotní faktor - stěna Návrhová vnitřní teplota θ i = 20,00 C Návrh.teplota vnitřního vzduchu θ ai = 20,60 C Relativní vlhkost v interiéru ϕ i = 50,00 % Teplota na vnější straně θ e [C]: -15,00 C Návrhová venkovní teplota θ ae = -15,00 C Požadavek na teplotní faktor (čl. 5.1 v ČSN ) Požadavek: f,rsi,n = f,rsi,cr = 0,747 Požadavek platí pro posouzení neprůsvitné konstrukce. Vypočtená hodnota: f,rsi = 0,788 Kritický teplotní faktor f,rsi,cr byl stanoven pro maximální přípustnou vlhkost na vnitřním povrchu 80% (kritérium vyloučení vzniku plísní). f,rsi > f,rsi,n... POŽADAVEK JE SPLNĚN. Název úlohy: Nadpraží Teplotní faktor - okno Návrhová vnitřní teplota θ i = 20,00 C Návrh.teplota vnitřního vzduchu θ ai = 20,60 C Relativní vlhkost v interiéru ϕ i = 50,00 % Teplota na vnější straně θ e [C]: -15,00 C Návrhová venkovní teplota θ ae = -15,00 C Požadavek na teplotní faktor (čl. 5.1 v ČSN ) Požadavek: f,rsi,n = f,rsi,cr = 0,653 Požadavek platí pro posouzení výplně otvoru (okno, dveře). Vypočtená hodnota: f,rsi = 0,792 Kritický teplotní faktor f,rsi,cr byl stanoven pro maximální přípustnou vlhkost na vnitřní povrchu 100% (kritérium vyloučení povrchové kondenzace). f,rsi > f,rsi,n... POŽADAVEK JE SPLNĚN.

8 Nadpraží - Teplotní faktor - stěna Nadpraží - Teplotní faktor - okno

9 Dvourozměrné stacionární pole teplot a částečných tlaků vodní páry (Výpočet proveden programem AREA 2011) Lineární činitel prostupu tepla Název úlohy - detailu: PARAPET Zpracovatel: MORAVIA CONSULT Olomouc a.s. Datum: Zakázka: ÚZSVM Olomouc Varianta: Parapet Tepelná propustnost L : Dílčí plošné konstrukce: Součinitel prostupu tepla 0,864 W/m.K Příslušná délka [m] 0,408 0,870 0,464 Výsledný lineární činitel prostupu tepla ψ: 0,045 W/m.K Vyhodnocení z hlediska požadavků ČSN : Maximální přípustný lineární činitel ψ,n : 0,10 W/m.K Hodnocený detail splňuje požadavek ČSN

10 Nejnižší vnitřní povrchová teplota teplotní faktor VYHODNOCENÍ VÝSLEDKŮ PODLE KRITÉRIÍ ČSN (2011) Název úlohy: Parapet - Teplotní faktor - stěna Návrhová vnitřní teplota θ i = 20,00 C Návrh.teplota vnitřního vzduchu θ ai = 20,60 C Relativní vlhkost v interiéru ϕ i = 50,00 % Teplota na vnější straně θ e [C]: -15,00 C Návrhová venkovní teplota θ ae = -15,00 C Požadavek na teplotní faktor (čl. 5.1 v ČSN ) Požadavek: f,rsi,n = f,rsi,cr = 0,747 Požadavek platí pro posouzení neprůsvitné konstrukce. Vypočtená hodnota: f,rsi = 0,774 Kritický teplotní faktor f,rsi,cr byl stanoven pro maximální přípustnou vlhkost na vnitřním povrchu 80% (kritérium vyloučení vzniku plísní). f,rsi > f,rsi,n... POŽADAVEK JE SPLNĚN. Název úlohy: Parapet Teplotní faktor - okno Návrhová vnitřní teplota θ i = 20,00 C Návrh.teplota vnitřního vzduchu θ ai = 20,60 C Relativní vlhkost v interiéru ϕ i = 50,00 % Teplota na vnější straně θ e [C]: -15,00 C Návrhová venkovní teplota θ ae = -15,00 C Požadavek na teplotní faktor (čl. 5.1 v ČSN ) Požadavek: f,rsi,n = f,rsi,cr = 0,653 Požadavek platí pro posouzení výplně otvoru (okno, dveře). Vypočtená hodnota: f,rsi = 0,771 Kritický teplotní faktor f,rsi,cr byl stanoven pro maximální přípustnou vlhkost na vnitřní povrchu 100% (kritérium vyloučení povrchové kondenzace). f,rsi > f,rsi,n... POŽADAVEK JE SPLNĚN.

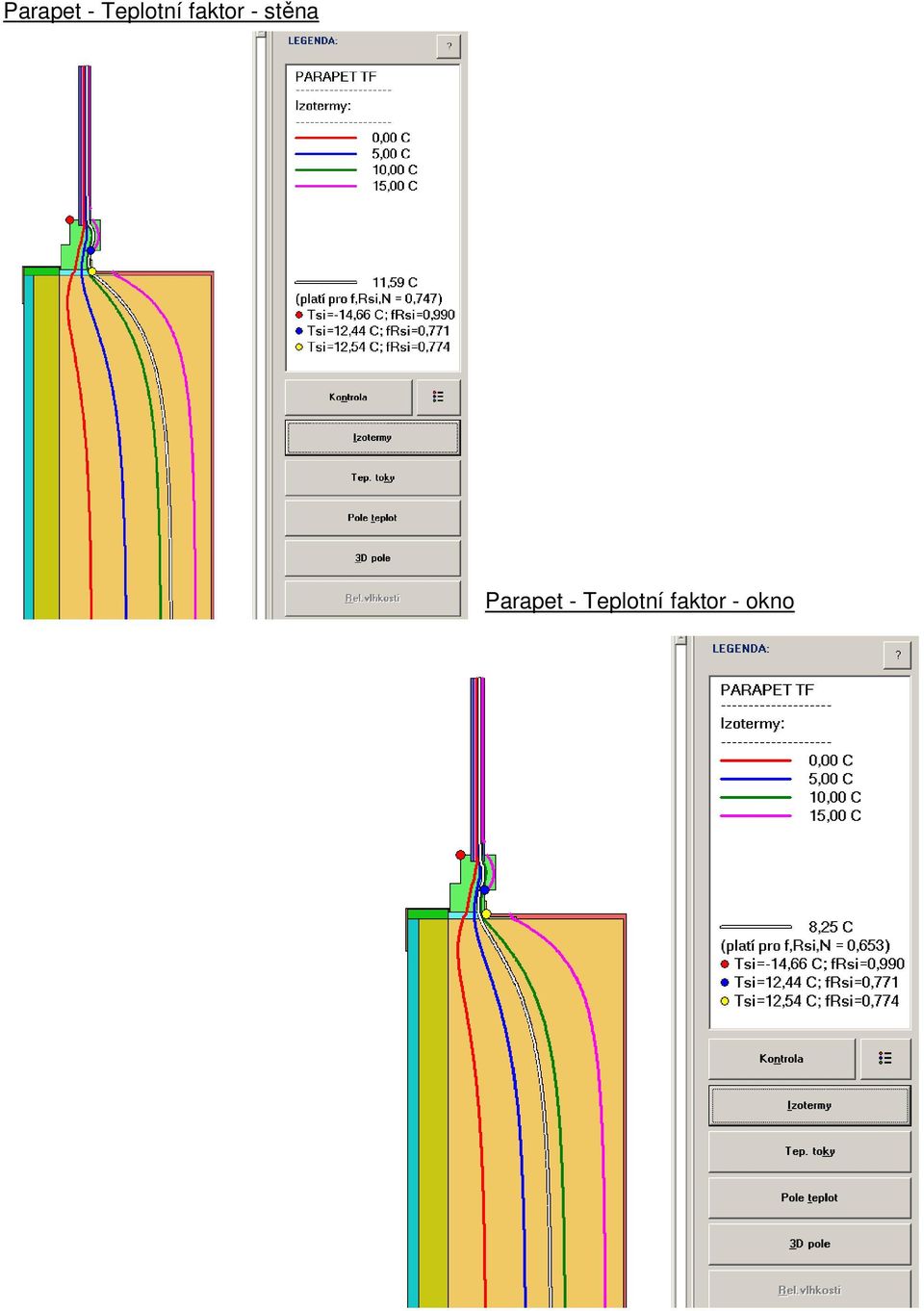

11 Parapet - Teplotní faktor - stěna Parapet - Teplotní faktor - okno

12 Dvourozměrné stacionární pole teplot a částečných tlaků vodní páry (Výpočet proveden programem AREA 2011) Lineární činitel prostupu tepla Název úlohy - detailu: SLOUPEK ARKÝŘE Zpracovatel: MORAVIA CONSULT Olomouc a.s. Datum: Zakázka: ÚZSVM Olomouc Varianta: Sloupek arkýře Tepelná propustnost L : Dílčí plošné konstrukce: Součinitel prostupu tepla 2,211 W/m.K Příslušná délka [m] 0,399 0,200 1,113 1,108 Výsledný lineární činitel prostupu tepla ψ: -0,090 W/m.K Vyhodnocení z hlediska požadavků ČSN : Maximální přípustný lineární činitel ψ,n : 0,10 W/m.K Hodnocený detail splňuje požadavek ČSN

13 Nejnižší vnitřní povrchová teplota teplotní faktor VYHODNOCENÍ VÝSLEDKŮ PODLE KRITÉRIÍ ČSN (2011) Název úlohy: Sloupek arkýře - Teplotní faktor - stěna Návrhová vnitřní teplota θ i = 20,00 C Návrh.teplota vnitřního vzduchu θ ai = 20,60 C Relativní vlhkost v interiéru ϕ i = 50,00 % Teplota na vnější straně θ e [C]: -15,00 C Návrhová venkovní teplota θ ae = -15,00 C Požadavek na teplotní faktor (čl. 5.1 v ČSN ) Požadavek: f,rsi,n = f,rsi,cr = 0,747 Požadavek platí pro posouzení neprůsvitné konstrukce. Vypočtená hodnota: f,rsi = 0,668 Kritický teplotní faktor f,rsi,cr byl stanoven pro maximální přípustnou vlhkost na vnitřním povrchu 80% (kritérium vyloučení vzniku plísní). f,rsi > f,rsi,n... POŽADAVEK JE SPLNĚN. Název úlohy: Sloupek arkýře Teplotní faktor - okno Návrhová vnitřní teplota θ i = 20,00 C Návrh.teplota vnitřního vzduchu θ ai = 20,60 C Relativní vlhkost v interiéru ϕ i = 50,00 % Teplota na vnější straně θ e [C]: -15,00 C Návrhová venkovní teplota θ ae = -15,00 C Požadavek na teplotní faktor (čl. 5.1 v ČSN ) Požadavek: f,rsi,n = f,rsi,cr = 0,653 Požadavek platí pro posouzení výplně otvoru (okno, dveře). Vypočtená hodnota: f,rsi = 0,668 Kritický teplotní faktor f,rsi,cr byl stanoven pro maximální přípustnou vlhkost na vnitřní povrchu 100% (kritérium vyloučení povrchové kondenzace). f,rsi > f,rsi,n... POŽADAVEK JE SPLNĚN.

14 Sloupek arkýře - Teplotní faktor - stěna Sloupek arkýře - Teplotní faktor okno
