1 EM, MPT a industriální pneumatiky Technické informace Edice 2016/2017

2 Obsah y, značení a definice Přehled dezénů Přehled rozměrů Značení rozměru pneumatik Kategorie rychlosti a převodní tabulky Značení bočnice a konstrukce pneumatiky Index nosnosti pro stavební stroje ERL - Stavební stroje radiální Nakladač a grejdr ERD - Stavební stroje radiální Dampr EM - Stavební stroje radiální Lehká technika EM - Stavební stroje diagonální Kolová rýpadla Válce a grejdry pro mobilní jeřáby CR - Jeřábové radiální pro stavební stroje pro mobilní jeřáby Víceúčelové pneumatiky MPT - Víceúčelové radiální MPT - Víceúčelové diagonální Industriální pneumatiky FLR - Industriální radiální FL - Vysokozdvižné vozíky pro industriální traktory TI - Traktorové industriální radiální TI - Traktorové industriální diagonální Víceúčelové pneumatiky Mitas technické informace pro EM, MPT & industriální pneumatiky edice 2016 / 2017 Tato rozsáhlá technická data a další informace o pneumatikách, které jsou uvedeny na následujících stranách, jsou sestaveny tak, aby co nejpřesněji reflektovaly současný stav vývoje a výroby. Díky průběžným změnám našich produktových řad nemusí uvedené rozměry pneumatik přesně odpovídat aktuální nabídce. Pro další informace nás, prosíme, kontaktujte: pro smykem řízené nakladače SK - Smykem řízené nakladače Používání a údržba Používání a údržba Instrukce pro montáž a demontáž pro stavební stroje všeobecné informace Hodnoty TKPH (tuny kilometry za hodinu) Specifikace ráfků Zkratky a definice CGS holding Industriální pneumatiky pro industriální traktory MITAS a.s. Švehlova 1900/3, Praha pro smykem řízené nakladače

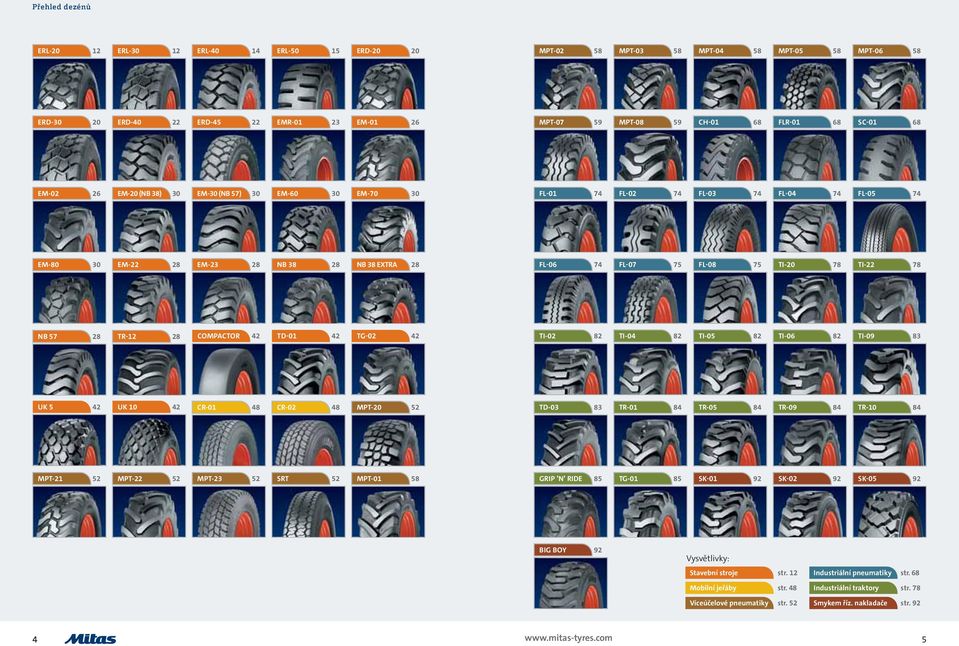

3 Přehled dezénů ERL ERL ERL ERL ERD MPT MPT MPT MPT MPT ERD ERD ERD EMR EM MPT MPT CH FLR SC EM EM-20 (NB 38) 30 EM-30 (NB 57) 30 EM EM FL FL FL FL FL EM EM EM NB NB 38 EXTRA 28 FL FL FL TI TI NB TR COMPACTOR 42 TD TG TI TI TI TI TI UK 5 42 UK CR CR MPT TD TR TR TR TR MPT MPT MPT SRT 52 MPT GRIP N RIDE 85 TG SK SK SK BIG BOY 92 Vysvětlivky: Stavební stroje Mobilní jeřáby Víceúčelové pneumatiky str. 12 Industriální pneumatiky str. 68 str. 48 Industriální traktory str. 78 str. 52 Smykem říz. nakladače str

4 y Přehled rozměrů (Alternativní rozměr) Strana (Alternativní rozměr) Strana (Alternativní rozměr) Strana (Alternativní rozměr) Strana pro stavební stroje radiální 18" 335/80 R 18 (12.5 R 18) EM /70 R 18 EM /70 R 18 (16/70 R 18) EM /80 R 20 (12.5 R 20) EM /80 R 20 (14.5 R 20) EM /70 R 20 (16/70 R 20) EM /70 R 24 (16/70 R 24) EM /70 R 24 (17.5L R 24) EM " 17.5 R 25 ERL R 25 ERL R 25 ERL R 25 ERL R 25 EMR R 25 ERL R 25 ERD R 25 ERD R 25 ERL R 25 ERL R 25 ERL R 25 ERL R 25 ERD R 25 ERD R 25 ERD R 25 ERL R 25 ERL R 25 ERL R 25 ERD R 25 ERD R 25 ERL R 25 ERL R 25 ERD /65 R 25 ERL /65 R 25 ERD R 33 ERD pro stavební stroje diagonální /65-15 COMPACTOR /80-16 COMPACTOR NB NB 38 Extra NB NB 38 Extra EM NB NB 38 Extra EM EM NB EM NB COMPACTOR COMP. EXTRA COMP. SMOOTH R 20 COMPACTOR 44 13/80 R 20 COMPACTOR /45-20 TR / TR / TR TG TG IND UK IND UK (22/70-24) EM EM EM EM EM EM EM EM EM EM EM EM EM EM EM EM EM EM IND UK IND UK TD EM pro mobilní jeřáby radiální /95 R 25 CR /95 R 25 CR /95 R 25 CR /80 R 25 CR Víceúčelové radiální pneumatiky /80 R 18 (12.5 R 18) EM /80 R 20 (12.5 R 20) MPT /80 R 20 (12.5 R 20) MPT /80 R 20 (14.5 R 20) MPT /80 R 20 (14.5 R 20) MPT /70 R 20 (16/70 R 20) MPT /90 R 22.5 SRT /75 R 22.5 MPT /70 R 24 (16/70 R 24) MPT /70 R 24 (17.5L R 24) MPT Víceúčelové diagonální pneumatiky MPT MPT MPT MPT MPT MPT MPT MPT MPT MPT MPT MPT MPT MPT MPT MPT MPT MPT MPT /70-20 (405/70-20) MPT /70-20 (405/70-20) MPT /70-20 (405/70-20) MPT /70-20 (16/70-20) MPT /70-20 (16/70-20) MPT MPT /70-24 (16/70-24) MPT /70-24 (16/70-24) MPT Industriální radiální pneumatiky R 9 FLR R 10 FLR R 12 FLR R 15 FLR R 20 FLR R 25 SC R 25 CH Industriální diagonální pneumatiky FL FL FL FL FL FL x6-8 FL x7-8 FL FL FL FL x8-9 FL FL FL FL x9-10 FL FL FL FL /75-12 (27x10-12) FL x 5 FL x 5 FL FL FL FL FL FL FL FL pro industriální traktory radiální /80 R 18 IND TI /70 R 24 IND (17.5L R 24) TI /80 R 26 IND TI /80 R 28 IND TI pro industriální traktory diagonální TR /80-18 TR /80-18 TR /70-20 TR /70-20 TR /80-24 (400/80-24) TR /80-24 IND (15.5/80-24) TI IND TI TG L - 24 TI L - 24 TR L - 24 IND TI L - 24 IND GRIP-n-RIDE /70-24 IND (17.5L - 24) TR /70-24 IND TI /70-24 IND (19.5L - 24) TI IND TI IND TI TG IND TI IND TD pro smykem řízené nakladače 12 23x SK x SK x SK x SK / IND SK SK SK BIG BOY SK SK BIG BOY TR /80-18 BIG BOY /80-18 BIG BOY

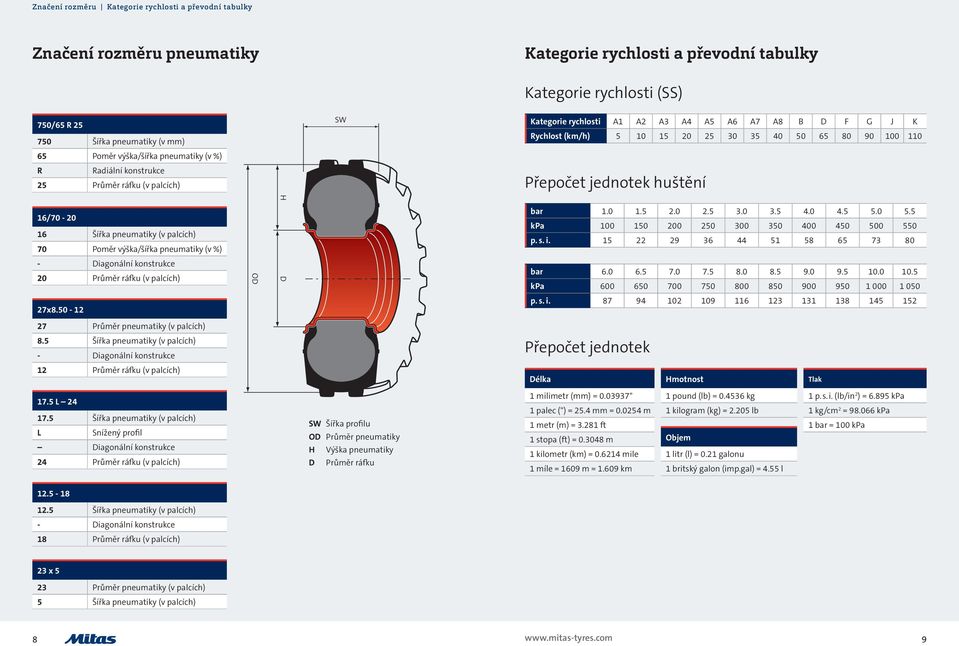

5 Značení rozměru Kategorie rychlosti a převodní tabulky Speed symbols Conversion tables Značení rozměru pneumatiky Speed Kategorie symbols rychlosti and a conversion převodní tabulky tables Kategorie rychlosti (SS) 750/65 R Šířka pneumatiky (v mm) 65 Poměr výška/šířka pneumatiky (v %) R Radiální konstrukce 25 Průměr ráfku (v palcích) SW Kategorie rychlosti A1 A2 A3 A4 A5 A6 A7 A8 B D F G J K Rychlost (km/h) Přepočet jednotek huštění H 16/ Šířka pneumatiky (v palcích) 70 Poměr výška/šířka pneumatiky (v %) bar kpa p. s. i Diagonální konstrukce 20 Průměr ráfku (v palcích) OD D bar kpa x p. s. i Průměr pneumatiky (v palcích) 8.5 Šířka pneumatiky (v palcích) - Diagonální konstrukce Přepočet jednotek 12 Průměr ráfku (v palcích) Délka Hmotnost Tlak 17.5 L Šířka pneumatiky (v palcích) L Snížený profil Diagonální konstrukce 24 Průměr ráfku (v palcích) SW Šířka profilu OD Průměr pneumatiky H Výška pneumatiky D Průměr ráfku 1 milimetr = " 1 palec (") = 25.4 mm = m 1 metr (m) = ft 1 stopa (ft) = m 1 kilometr (km) = mile 1 míle = 1609 m = km 1 pound (lb) = kg 1 kilogram (kg) = lb Objem 1 litr (l) = 0.21 galonu 1 britský galon (imp.gal) = 4.55 l 1 p.s.i. (lb/in 2 ) = kpa 1 kg/cm 2 = kpa 1 bar = 100 kpa Šířka pneumatiky (v palcích) - Diagonální konstrukce 18 Průměr ráfku (v palcích) 23 x 5 23 Průměr pneumatiky (v palcích) 5 Šířka pneumatiky (v palcích) 8 9

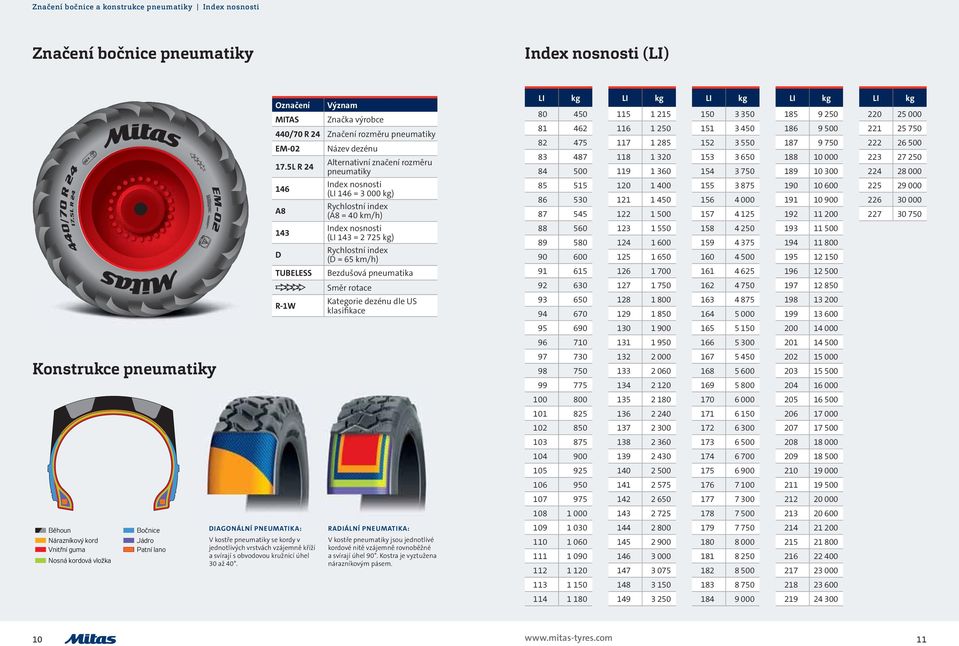

6 Značení bočnice a konstrukce pneumatiky Index nosnosti Značení bočnice pneumatiky Index nosnosti (LI) 440/70 R L R 24 EM-02 Označení Význam MITAS Značka výrobce 440/70 R 24 Značení rozměru pneumatiky EM-02 Název dezénu 17.5L R A8 143 D TUBELESS R-1W Alternativní značení rozměru pneumatiky Index nosnosti (LI 146 = kg) Rychlostní index (A8 = 40 km/h) Index nosnosti (LI 143 = kg) Rychlostní index (D = 65 km/h) Bezdušová pneumatika Směr rotace Kategorie dezénu dle US klasifikace LI kg LI kg LI kg LI kg LI kg Konstrukce pneumatiky Běhoun Nárazníkový kord Vnitřní guma Nosná kordová vložka Bočnice Jádro Patní lano DIAGONÁLNÍ PNEUMATIKA: V kostře pneumatiky se kordy v jednotlivých vrstvách vzájemně kříží a svírají s obvodovou kružnicí úhel 30 až 40. RADIÁLNÍ PNEUMATIKA: V kostře pneumatiky jsou jednotlivé kordové nitě vzájemně rovnoběžné a svírají úhel 90. Kostra je vyztužena nárazníkovým pásem

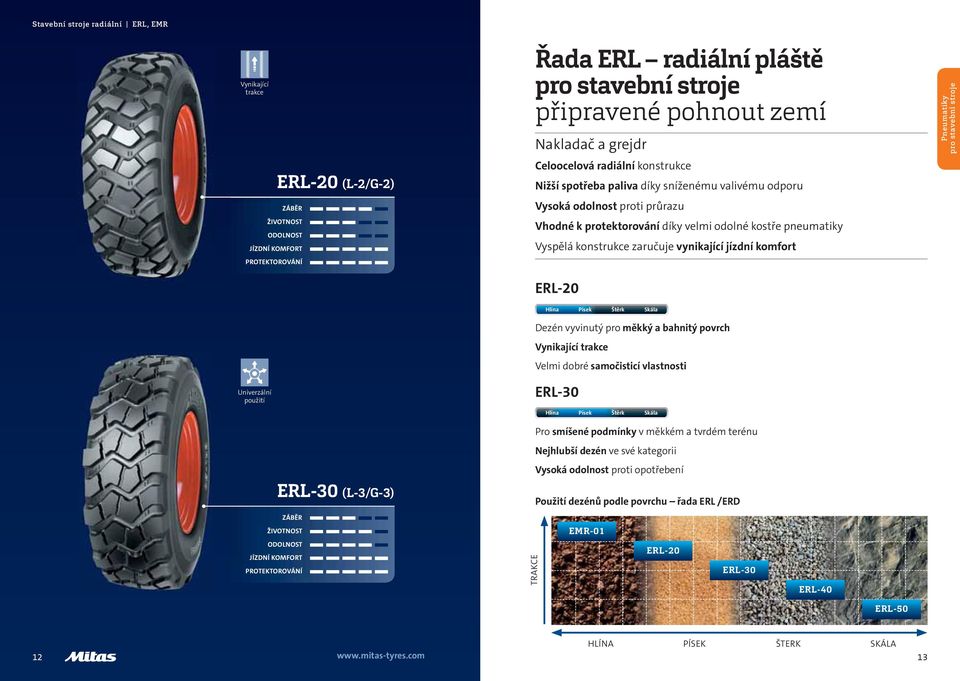

7 Stavební stroje radiální ERL, EMR Vynikající trakce Řada ERL radiální pláště pro stavební stroje připravené pohnout zemí Nakladač a grejdr pro stavební stroje ZÁBĚR ŽIVOTNOST ODOLNOST JÍZDNÍ KOMFORT ERL-20 (L-2/G-2) Celoocelová radiální konstrukce Nižší spotřeba paliva díky sníženému valivému odporu Vysoká odolnost proti průrazu Vhodné k protektorování díky velmi odolné kostře pneumatiky Vyspělá konstrukce zaručuje vynikající jízdní komfort PROTEKTOROVÁNÍ ERL-20 Hlína Písek Štěrk Skála vyvinutý pro měkký a bahnitý povrch Vynikající trakce Velmi dobré samočisticí vlastnosti Univerzální použití ERL-30 Hlína Písek Štěrk Skála Pro smíšené podmínky v měkkém a tvrdém terénu Nejhlubší dezén ve své kategorii Vysoká odolnost proti opotřebení ERL-30 (L-3/G-3) Použití dezénů podle povrchu řada ERL /ERD ZÁBĚR ŽIVOTNOST EMR-01 ODOLNOST JÍZDNÍ KOMFORT PROTEKTOROVÁNÍ TRAKCE ERL-20 ERL-30 ERL-40 ERL-50 HLÍNA PÍSEK ŠTERK SKÁLA

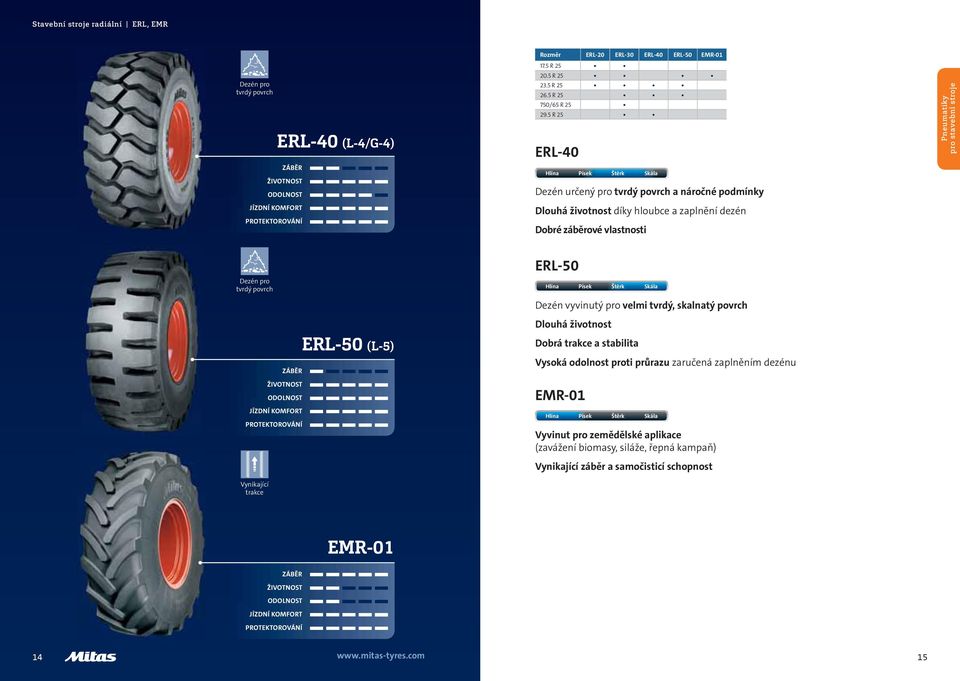

8 Stavební stroje radiální ERL, EMR pro tvrdý povrch ZÁBĚR ŽIVOTNOST ODOLNOST JÍZDNÍ KOMFORT PROTEKTOROVÁNÍ ERL-40 (L-4/G-4) ERL-20 ERL-30 ERL-40 ERL-50 EMR R R R R /65 R R 25 ERL-40 Hlína Písek Štěrk Skála určený pro tvrdý povrch a náročné podmínky Dlouhá životnost díky hloubce a zaplnění dezén Dobré záběrové vlastnosti pro stavební stroje pro tvrdý povrch ZÁBĚR ŽIVOTNOST ODOLNOST JÍZDNÍ KOMFORT PROTEKTOROVÁNÍ Vynikající trakce ERL-50 (L-5) ERL-50 Hlína Písek Štěrk Skála vyvinutý pro velmi tvrdý, skalnatý povrch Dlouhá životnost Dobrá trakce a stabilita Vysoká odolnost proti průrazu zaručená zaplněním dezénu EMR-01 Hlína Písek Štěrk Skála Vyvinut pro zemědělské aplikace (zavážení biomasy, siláže, řepná kampaň) Vynikající záběr a samočisticí schopnost EMR-01 ZÁBĚR ŽIVOTNOST ODOLNOST JÍZDNÍ KOMFORT PROTEKTOROVÁNÍ

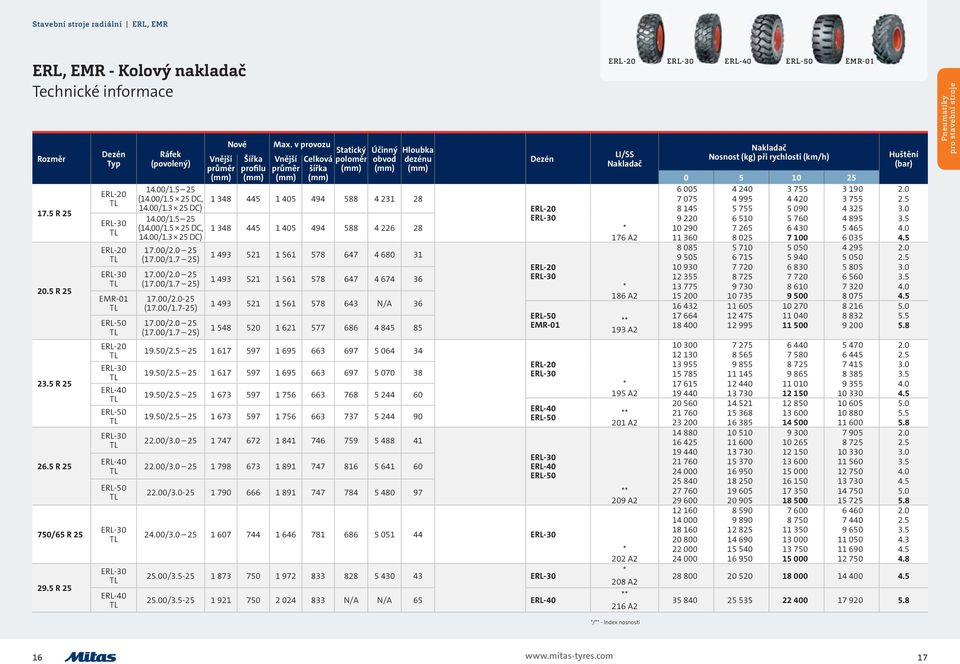

9 Stavební stroje radiální ERL, EMR ERL, EMR - Kolový nakladač Technické informace 17.5 R R R R /65 R R 25 Typ ERL-20 ERL-30 ERL-20 ERL-30 EMR-01 ERL-50 ERL-20 ERL-30 ERL-40 ERL-50 ERL-30 ERL-40 ERL-50 ERL-30 ERL-30 ERL-40 (povolený) 14.00/ (14.00/ DC, 14.00/ DC) 14.00/ (14.00/ DC, 14.00/ DC) 17.00/ (17.00/1.7 25) 17.00/ (17.00/1.7 25) 17.00/ (17.00/1.7-25) 17.00/ (17.00/1.7 25) Nové Max. v provozu Statický poloměr Šířka profilu Celková šířka Účinný obvod Hloubka dezénu N/A / / / / / / / / / / N/A N/A 65 ERL-20 ERL-30 ERL-20 ERL-30 ERL-50 EMR-01 ERL-20 ERL-30 ERL-40 ERL-50 ERL-30 ERL-40 ERL-50 ERL-30 ERL-30 ERL-40 ERL-20 ERL-30 ERL-40 ERL-50 EMR-01 LI/SS Nakladač Nakladač Nosnost (kg) při rychlosti (km/h) Huštění (bar) * A * A ** A * A ** A ** A * A * 208 A ** 216 A pro stavební stroje */** - Index nosnosti

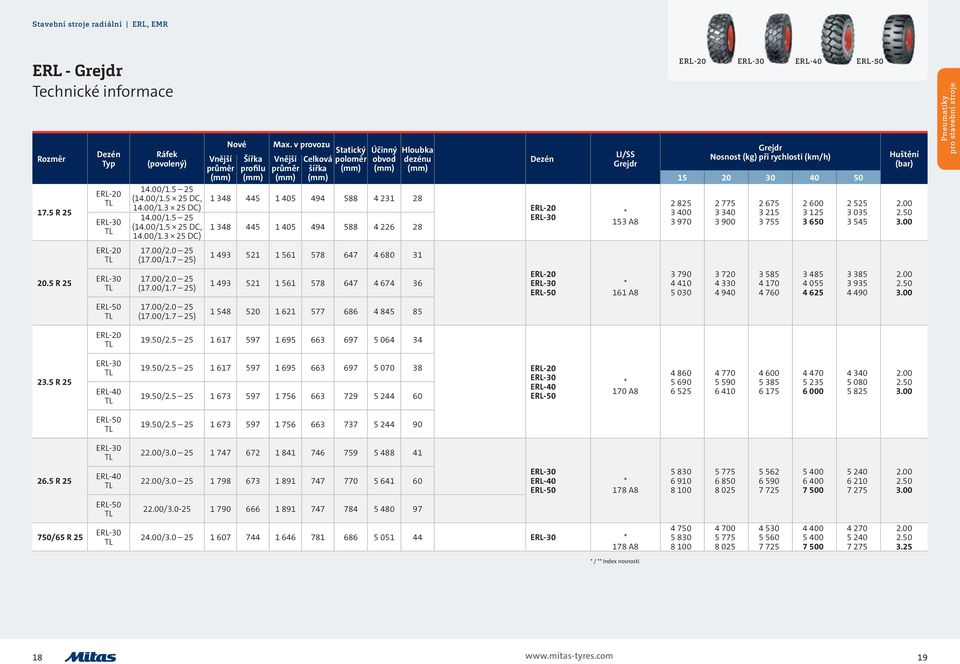

10 Stavební stroje radiální ERL, EMR ERL - Grejdr Technické informace 17.5 R 25 Typ ERL-20 ERL-30 (povolený) 14.00/ (14.00/ DC, 14.00/ DC) 14.00/ (14.00/ DC, 14.00/ DC) Nové Max. v provozu Statický poloměr Šířka profilu Celková šířka Účinný obvod Hloubka dezénu ERL-20 ERL-30 LI/SS Grejdr * 153 A8 ERL-20 ERL-30 ERL-40 ERL-50 Grejdr Nosnost (kg) při rychlosti (km/h) Huštění (bar) pro stavební stroje ERL / (17.00/1.7 25) R 25 ERL / (17.00/1.7 25) ERL-20 ERL-30 ERL-50 * 161 A ERL / (17.00/1.7 25) ERL / R 25 ERL-30 ERL / / ERL-20 ERL-30 ERL-40 ERL-50 * 170 A ERL / ERL / R 25 ERL / ERL-30 ERL-40 ERL-50 * 178 A ERL / /65 R 25 ERL / ERL-30 * 178 A * / ** Index nosnosti

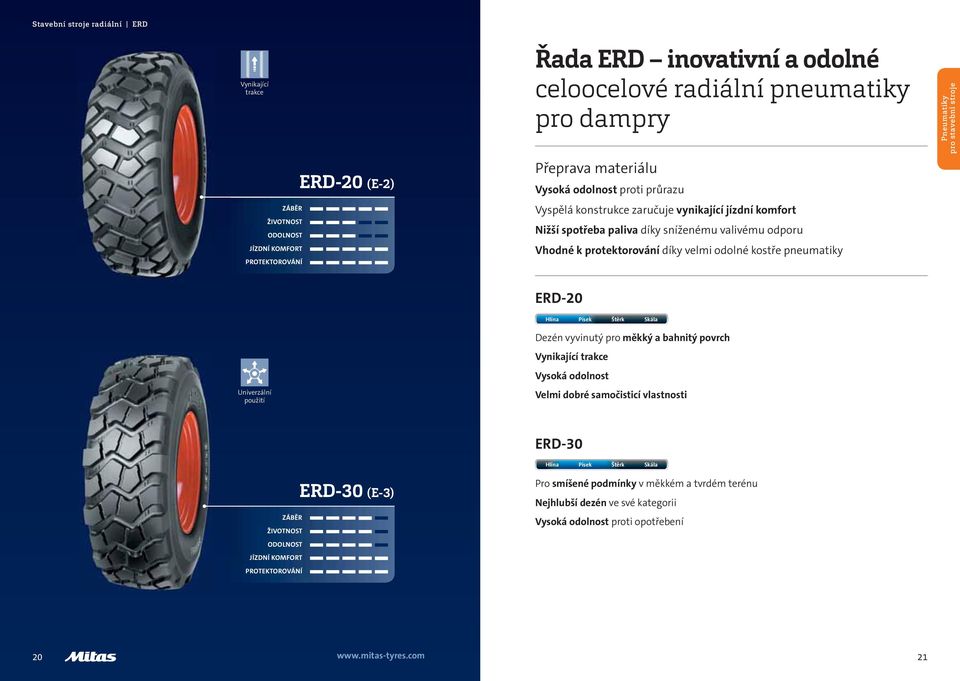

11 Stavební stroje radiální ERD Vynikající trakce ZÁBĚR ŽIVOTNOST ODOLNOST JÍZDNÍ KOMFORT PROTEKTOROVÁNÍ ERD-20 (E-2) Řada ERD inovativní a odolné celoocelové radiální pneumatiky pro dampry Přeprava materiálu Vysoká odolnost proti průrazu Vyspělá konstrukce zaručuje vynikající jízdní komfort Nižší spotřeba paliva díky sníženému valivému odporu Vhodné k protektorování díky velmi odolné kostře pneumatiky pro stavební stroje ERD-20 Univerzální použití Hlína Písek Štěrk Skála vyvinutý pro měkký a bahnitý povrch Vynikající trakce Vysoká odolnost Velmi dobré samočisticí vlastnosti ZÁBĚR ŽIVOTNOST ODOLNOST JÍZDNÍ KOMFORT PROTEKTOROVÁNÍ ERD-30 (E-3) ERD-30 Hlína Písek Štěrk Skála Pro smíšené podmínky v měkkém a tvrdém terénu Nejhlubší dezén ve své kategorii Vysoká odolnost proti opotřebení

12 Stavební stroje radiální ERD pro tvrdý povrch ERL-20 ERL-30 ERD-20 ERD-30 ERD-40 ERD R R R R /65 R R R 33 pro stavební stroje ZÁBĚR ŽIVOTNOST ODOLNOST JÍZDNÍ KOMFORT PROTEKTOROVÁNÍ ERD-40 (E-4) ERD-40 Hlína Písek Štěrk Skála určený pro tvrdý povrch a náročné podmínky Dlouhá životnost díky hloubce a zaplnění dezénu Dobré záběrové vlastnosti ERD-45 Hlína Písek Štěrk Skála Vyvinut pro pevné dampry Velmi dobrý záběr a samočistí schopnost Univerzální použití ERD-45 (E-4) ZÁBĚR ŽIVOTNOST ODOLNOST JÍZDNÍ KOMFORT PROTEKTOROVÁNÍ

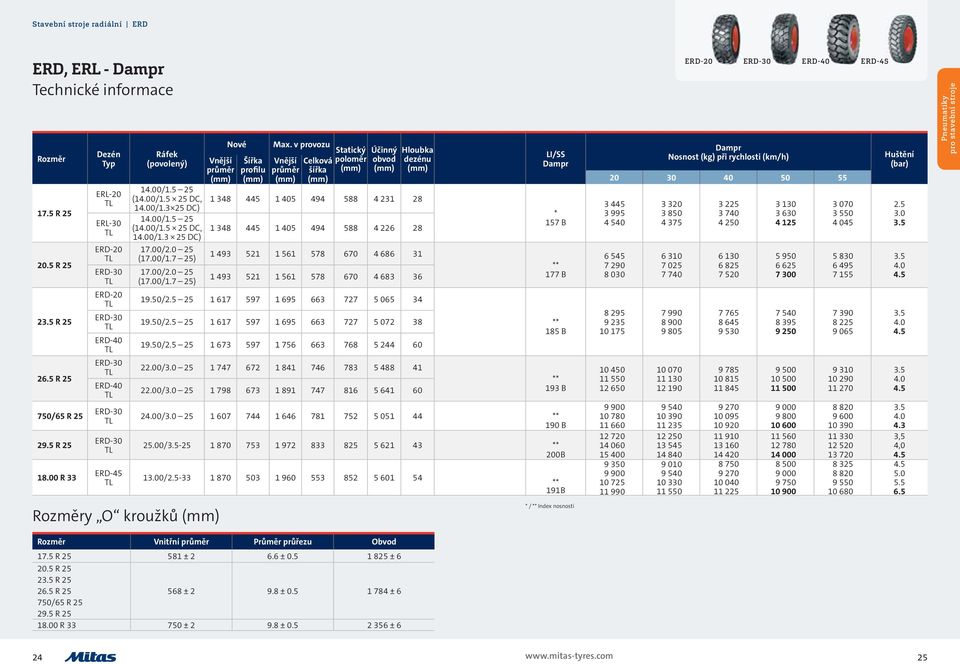

13 Stavební stroje radiální ERD ERD, ERL - Dampr Technické informace 17.5 R R R R /65 R R R 33 Typ ERL-20 ERL-30 ERD-20 ERD-30 ERD-20 ERD-30 ERD-40 ERD-30 ERD-40 ERD-30 ERD-30 ERD-45 (povolený) 14.00/ (14.00/ DC, 14.00/ DC) 14.00/ (14.00/ DC, 14.00/ DC) 17.00/ (17.00/1.7 25) 17.00/ (17.00/1.7 25) Nové Max. v provozu Statický poloměr Šířka profilu Celková šířka Účinný obvod Hloubka dezénu / / / / / / / / LI/SS Dampr * 157 B ** 177 B ** 185 B ** 193 B ** 190 B ** 200B ** 191B ERD-20 ERD-30 ERD-40 ERD-45 Dampr Nosnost (kg) při rychlosti (km/h) Huštění (bar) ,5 4, pro stavební stroje y O kroužků * / ** Index nosnosti Vnitřní Průměr průřezu Obvod 17.5 R ± ± ± R R R /65 R R R ± ± ± ± ± ±

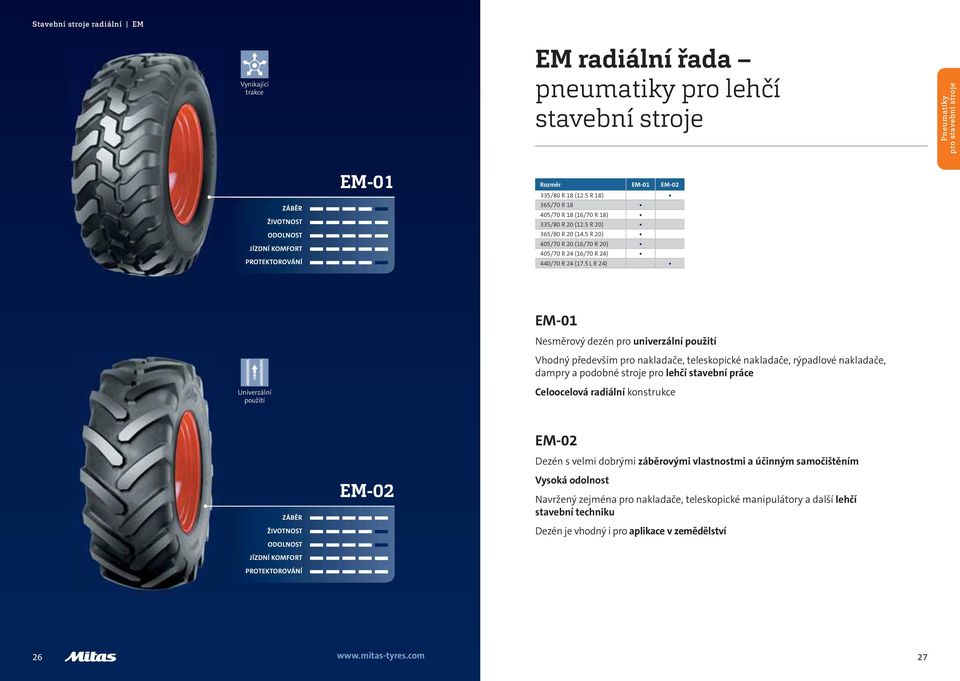

14 Stavební stroje radiální EM Vynikající trakce EM radiální řada pneumatiky pro lehčí stavební stroje pro stavební stroje ZÁBĚR ŽIVOTNOST ODOLNOST JÍZDNÍ KOMFORT PROTEKTOROVÁNÍ EM-01 EM-01 EM /80 R 18 (12.5 R 18) 365/70 R /70 R 18 (16/70 R 18) 335/80 R 20 (12.5 R 20) 365/80 R 20 (14.5 R 20) 405/70 R 20 (16/70 R 20) 405/70 R 24 (16/70 R 24) 440/70 R 24 (17.5 L R 24) Univerzální použití EM-01 Nesměrový dezén pro univerzální použití Vhodný především pro nakladače, teleskopické nakladače, rýpadlové nakladače, dampry a podobné stroje pro lehčí stavební práce Celoocelová radiální konstrukce ZÁBĚR ŽIVOTNOST ODOLNOST JÍZDNÍ KOMFORT PROTEKTOROVÁNÍ EM-02 EM-02 s velmi dobrými záběrovými vlastnostmi a účinným samočištěním Vysoká odolnost Navržený zejména pro nakladače, teleskopické manipulátory a další lehčí stavební techniku je vhodný i pro aplikace v zemědělství

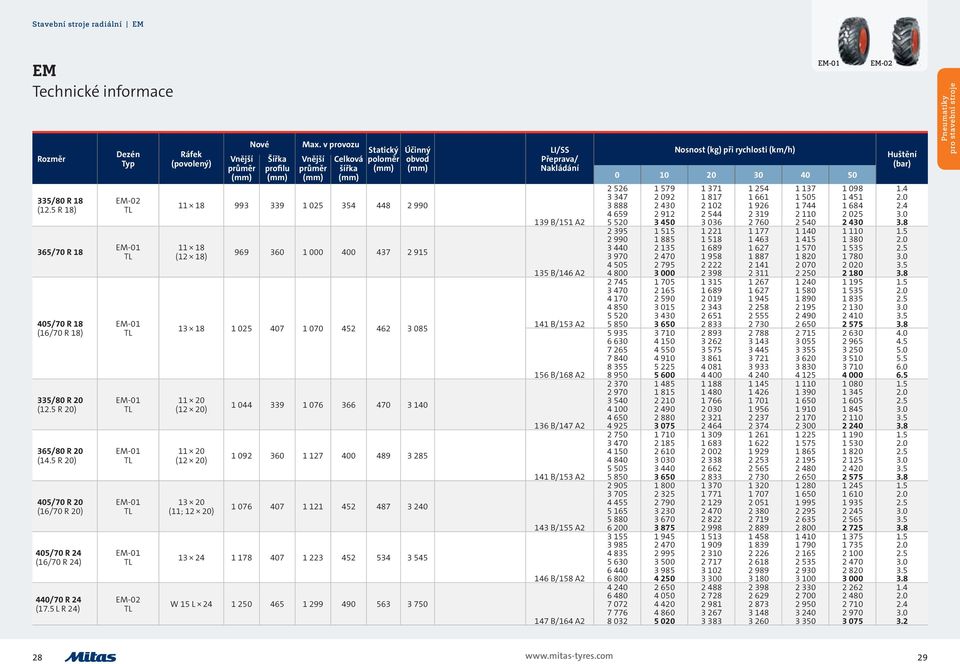

15 Stavební stroje radiální EM EM Technické informace 335/80 R 18 (12.5 R 18) 365/70 R /70 R 18 (16/70 R 18) 335/80 R 20 (12.5 R 20) 365/80 R 20 (14.5 R 20) 405/70 R 20 (16/70 R 20) 405/70 R 24 (16/70 R 24) 440/70 R 24 (17.5 L R 24) Typ EM-02 EM-01 EM-01 EM-01 EM-01 EM-01 EM-01 EM-02 (povolený) Nové Max. v provozu Statický poloměr Šířka profilu Celková šířka Účinný obvod (12 18) (12 20) (12 20) (11; 12 20) W 15 L LI/SS Přeprava/ Nakládání Nosnost (kg) při rychlosti (km/h) EM EM-02 Huštění (bar) B/151 A B/146 A B/153 A B/168 A B/147 A B/153 A B/155 A B/158 A B/164 A pro stavební stroje

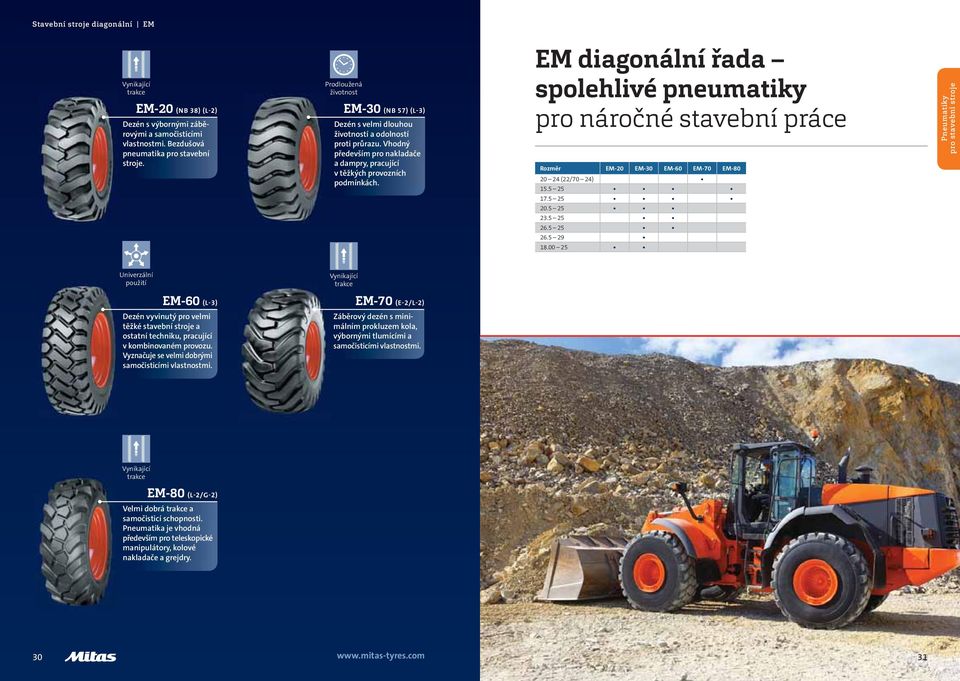

16 Stavební stroje diagonální EM Vynikající trakce EM-20 (NB 38) (L-2) s výbornými záběrovými a samočisticími vlastnostmi. Bezdušová pneumatika pro stavební stroje. Prodloužená životnost EM-30 (NB 57) (L-3) s velmi dlouhou životností a odolností proti průrazu. Vhodný především pro nakladače a dampry, pracující v těžkých provozních podmínkách. EM diagonální řada spolehlivé pneumatiky pro náročné stavební práce EM-20 EM-30 EM-60 EM-70 EM (22/70 24) pro stavební stroje Univerzální použití Vynikající trakce EM-60 (L-3) EM-70 (E-2/L-2) vyvinutý pro velmi těžké stavební stroje a ostatní techniku, pracující v kombinovaném provozu. Vyznačuje se velmi dobrými samočisticími vlastnostmi. Záběrový dezén s minimálním prokluzem kola, výbornými tlumícími a samočisticími vlastnostmi. Vynikající trakce EM-80 (L-2/G-2) Velmi dobrá trakce a samočisticí schopnosti. Pneumatika je vhodná především pro teleskopické manipulátory, kolové nakladače a grejdry

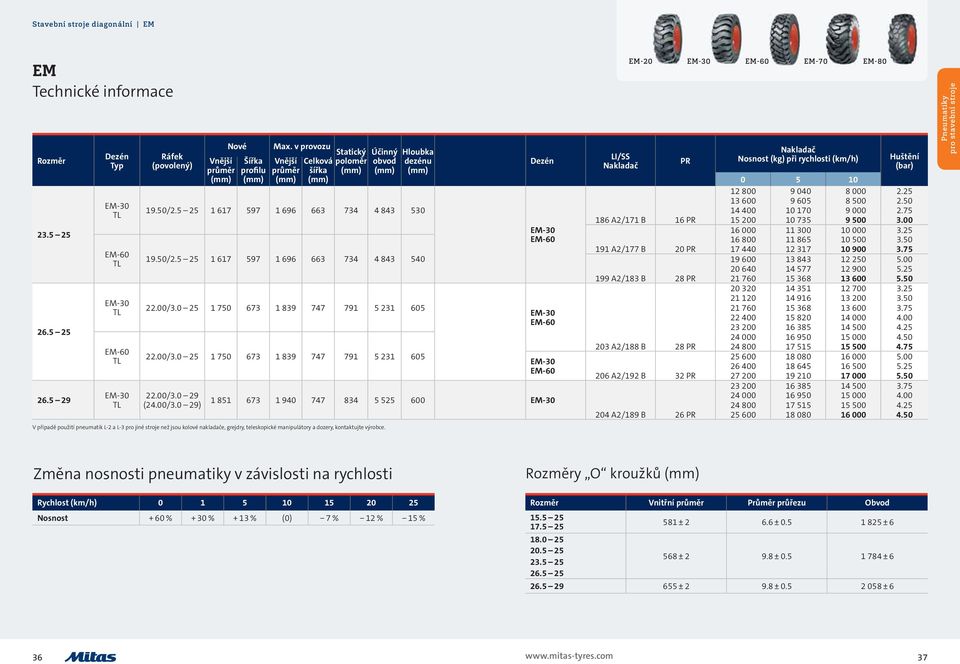

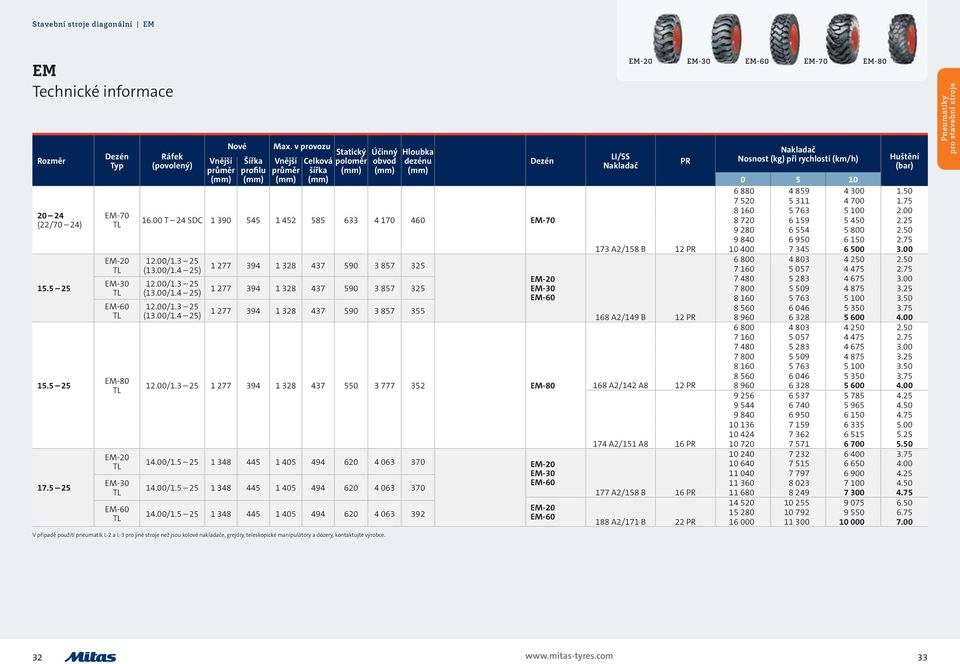

17 Stavební stroje diagonální EM EM Technické informace (22/70 24) Typ EM-70 EM-20 EM-30 EM-60 EM-80 EM-20 EM-30 EM-60 (povolený) Nové Max. v provozu Statický poloměr Šířka profilu Celková šířka Účinný obvod Hloubka dezénu T 24 SDC / (13.00/1.4 25) 12.00/ (13.00/1.4 25) 12.00/ (13.00/1.4 25) / / / / EM-70 EM-20 EM-30 EM-60 EM-80 EM-20 EM-30 EM-60 EM-20 EM-60 LI/SS Nakladač EM-20 EM-30 EM-60 EM-70 EM-80 PR Nakladač Nosnost (kg) při rychlosti (km/h) Huštění (bar) A2/158 B 12 PR A2/149 B 12 PR A2/142 A8 12 PR A2/151 A8 16 PR A2/158 B 16 PR A2/171 B 22 PR pro stavební stroje V případě použití pneumatik L-2 a L-3 pro jiné stroje než jsou kolové nakladače, grejdry, teleskopické manipulátory a dozery, kontaktujte výrobce

18 Stavební stroje diagonální EM EM Technické informace * Typ EM-80 EM-20 EM-30 EM-20 EM-30 EM-60 (povolený) Nové Max. v provozu Statický poloměr Šířka profilu Celková šířka Účinný obvod Hloubka dezénu 14.00/ / (15.00/2.5 25) 13.00/ (15.00/2.5 25) 17.00/ (17.00/1.7 25) 17.00/ (17.00/1.7 25) 17.00/ (17.00/1.7 25) EM-80 EM-20 EM-30 EM-30 EM-20 EM-30 EM-60 EM-60 LI/SS Nakladač EM-20 EM-30 EM-60 EM-70 EM-80 PR Nakladač Nosnost (kg) při rychlosti (km/h) Huštění (bar) A2/145 A8 12 PR A2/150 A8 16 PR A2/180 B 28 PR A2/183 B 32 PR A2/187B 40 PR A2/167 B 16 PR A2/170 B 20 PR A2/174 B 24 PR pro stavební stroje * A2 40PR EM-30 - není určen na kontejnerové a přístavní manipulátory V případě použití pneumatik L-2 a L-3 pro jiné stroje než jsou kolové nakladače, grejdry, teleskopické manipulátory a dozery, kontaktujte výrobce

19 Stavební stroje diagonální EM EM Technické informace Typ EM-30 EM-60 EM-30 EM-60 EM-30 (povolený) Nové Max. v provozu Statický poloměr Šířka profilu Celková šířka Účinný obvod Hloubka dezénu 19.50/ / / / / (24.00/3.0 29) EM-30 EM-60 EM-30 EM-60 EM-30 EM-60 EM-30 LI/SS Nakladač EM-20 EM-30 EM-60 EM-70 EM-80 PR Nakladač Nosnost (kg) při rychlosti (km/h) Huštění (bar) A2/171 B 16 PR A2/177 B 20 PR A2/183 B 28 PR A2/188 B 28 PR A2/192 B 32 PR A2/189 B 26 PR pro stavební stroje V případě použití pneumatik L-2 a L-3 pro jiné stroje než jsou kolové nakladače, grejdry, teleskopické manipulátory a dozery, kontaktujte výrobce. Změna nosnosti pneumatiky v závislosti na rychlosti Rychlost (km/h) Nosnost + 60 % + 30 % + 13 % (0) 7 % 12 % 15 % y O kroužků Vnitřní Průměr průřezu Obvod ± ± ± ± ± ± ± ± ±

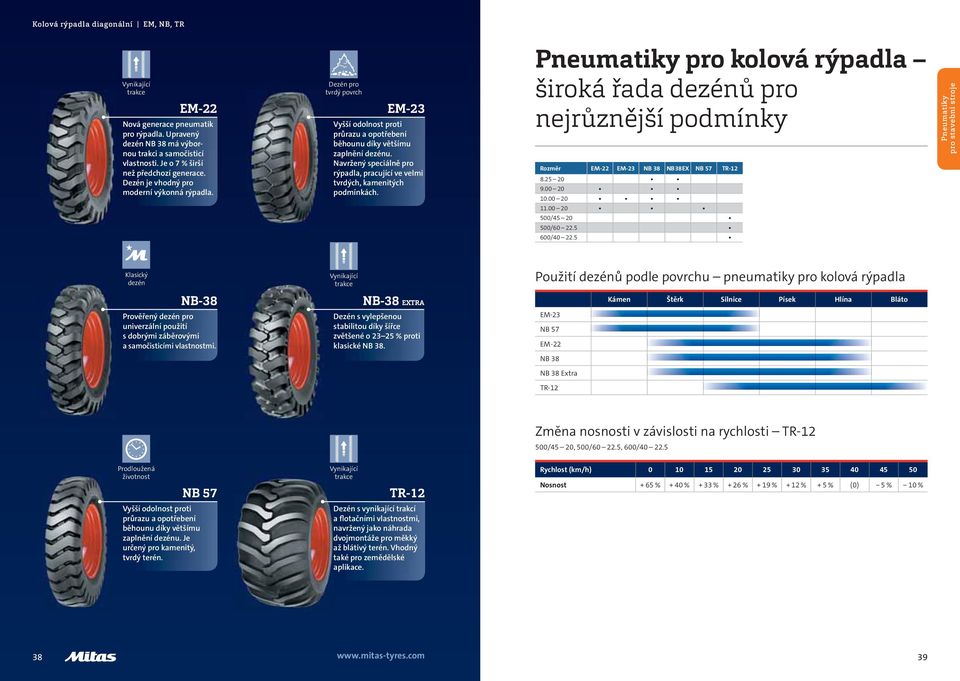

20 Kolová rýpadla diagonální EM, NB, TR Vynikající trakce EM-22 Nová generace pneumatik pro rýpadla. Upravený dezén NB 38 má výbornou trakci a samočisticí vlastnosti. Je o 7 % širší než předchozí generace. je vhodný pro moderní výkonná rýpadla. pro tvrdý povrch EM-23 Vyšší odolnost proti průrazu a opotřebení běhounu díky většímu zaplnění dezénu. Navržený speciálně pro rýpadla, pracující ve velmi tvrdých, kamenitých podmínkách. pro kolová rýpadla široká řada dezénů pro nejrůznější podmínky EM-22 EM-23 NB 38 NB 38 EX NB 57 TR / / / pro stavební stroje Klasický dezén Vynikající trakce Použití dezénů podle povrchu pneumatiky pro kolová rýpadla NB-38 Prověřený dezén pro univerzální použití s dobrými záběrovými a samočisticími vlastnostmi. NB-38 EXTRA s vylepšenou stabilitou díky šířce zvětšené o % proti klasické NB 38. EM-23 NB 57 EM-22 Kámen Štěrk Silnice Písek Hlína Bláto NB 38 NB 38 Extra TR-12 Změna nosnosti v závislosti na rychlosti TR /45 20, 500/ , 600/ Prodloužená životnost NB 57 Vynikající trakce TR-12 Rychlost (km/h) Nosnost + 65 % + 40 % + 33 % + 26 % + 19 % + 12 % + 5 % (0) 5 % 10 % Vyšší odolnost proti průrazu a opotřebení běhounu díky většímu zaplnění dezénu. Je určený pro kamenitý, tvrdý terén. s vynikající trakcí a flotačními vlastnostmi, navržený jako náhrada dvojmontáže pro měkký až blátivý terén. Vhodný také pro zemědělské aplikace

21 Kolová rýpadla diagonální EM, NB, TR Kolová rýpadla Technické informace / / / Typ (povolený) Duše Vložka NB 38 TT (6.0; ) /1 NB Extra TT (6.0; ) 20/1 NB TT (6.5; ) 20/1 NB Extra TT (6.5; ) 20/1 EM TT (6.5; ) 20/1 NB Extra TT (7.0; ) 20/2 NB TT (7.0; ) 20/2 NB Extra TT (7.0; ) 20/2 EM (7.0; ) 20/2 EM (7.0; ) 20/2 NB TT (7.5 20) 20/2 EM TT (7.5 20) 20/2 NB 57 TT TR-12 TR-12 TR (7.5 20) DC DC DC /2 Nové Šířka profilu Max. v provozu Celková šířka Statický poloměr Účinný obvod Šířka běhounu Min. vzdálenost dvojmont LI / SS PR NB-38 NB-38 Extra 122 B 14 PR NB-38 NB-38 Extra EM B 14 PR NB-38 Extra NB-38 NB-38 Extra EM-22 EM-23 NB-38 EM-22 NB 57 TR-12 TR-12 TR-12 EM-22 EM B 14 PR 146 B 16 PR 148 B 16 PR 140 E 16 PR 160 A8 152 A8 169 A8 Nosnost (kg) při rychlosti (km/h) NB NB-38 EXTRA NB TR Huštění (bar) pro stavební stroje

22 Válce a grejdry COMPACTOR, TD, TG, UK COMPACTOR (C-1) Radiální pneumatika speciálně vyvinutá pro válce. Stejný dezén pro varianty Compactor, Compactor Extra a Compactor Smooth. Zemědělské+ industriální použití TD-01 (R-1) Záběrový dezén s velmi dobrou životností, vhodný pro průmyslové i zemědělské aplikace. pro válce a grejdry pro specialisty na silniční práce COMP. TG-02 UK 5 UK 10 TD / / R 20 13/80 R IND IND IND pro stavební stroje Efektivní samočištění Směrová stabilita TG-02 (R-4) s dobrými záběrovými a samočisticími vlastnostmi. UK 5 (R-3) vhodný pro průmyslové aplikace a pro stavební stroje. Směrová stabilita UK 10 (R-3) vhodný pro průmyslové aplikace a pro stavební stroje

23 Válce a grejdry COMPACTOR, TD, TG, UK Válce a grejdry Technické informace 9.5/65-15 Typ COMPACTOR 10.5/80-16 COMPACTOR R 20* 13/80 R 20* COMPACTOR TT COMPACTOR EXTRA TT COMPACTOR SMOOTH TT COMPACTOR TT COMPACTOR TT * All-steel celoocelová radiální konstrukce (povolený) Duše Vložka Nové Max. v provozu Statický poloměr Šířka Celková profilu šířka Účinný obvod Min. vzdálenost dvojmont. 15x7 JA X8 LB (7.5 20) (8.5 20) (8.5 20) /2 ehd /2 ehd /2 ehd /2 ehd / COMPACTOR TD-01 TG-02 UK 5 UK 10 LI / SS PR Nosnost (kg) při rychlosti (km/h) Huštění (bar) PR PR A3 16 PR A2 18 PR A5 18 PR A A pro stavební stroje

24 Válce a grejdry COMPACTOR, TD, TG, UK Válce a grejdry Technické informace Typ TG-02 TT/ TG-02 TT/ (povolený) 8.00TG SDC (9.00/1.5 (DC)) 8.00TG SDC (10.00 VA SDC) Duše Vložka Nové Šířka profilu Max. v provozu Celková šířka Statický poloměr Účinný obvod COMPACTOR TD-01 TG-02 UK 5 UK 10 LI / SS PR Nosnost (kg) při rychlosti (km/h) Huštění (bar) A8 12 PR A8 16 PR pro stavební stroje IND IND IND Typ UK 5 UK 10 UK 5 UK 10 TD-01 (povolený) Nové Šířka profilu Max. v provozu Celková šířka Statický poloměr Účinný obvod W W 15 L DW 20 A DW 20 A DW 20 A LI / SS PR Nosnost (kg) při rychlosti (km/h) Huštění (bar) cykl UK A8 8 PR UK B 8 PR UK A8 10 PR UK 5 UK 10 TD A8 12 PR A8 14 PR Změna nosnosti pneumatiky v závislosti na rychlosti TD-01 Rychlost (km/h) Nosnost % + 70 % + 50 % + 34 % + 23 % + 11 % + 7 % + 3 % (0) 4 % 9 % Všechny polní aplikace: A8 pneumatiky hodnota v tabulce plus 7 % Hustící tlak musí být zvýšen pro: silniční přepravu a dlouhou přepravu s návěsem + 0,3 baru žací stroje a traktorové přední nakladače + 0,4 baru

25 pro autojeřáby CR CR-01 a CR-02 nová generace speciálně vyvinuté pro mobilní jeřáby CR-01 - otevřené dezénové bloky pro vynikající záběr a snadné samočištění v mimosilničním provozu. Nejhlubší dezén ve své kategorii. TRAKCE ŽIVOTNOST ODOLNOST RYCHLOST KOMFORT CR-01 CR-02 - vysoká ekonomika provozu díky nižšímu valivému odporu. Vysoký výkon díky maximální provozní rychlosti až 85 km/h Nižší spotřeba paliva díky celoocelové konstrukci, která snižuje valivý odpor Redukce hluku při vysokých provozních rychlostech přináší vyšší komfort obsluhy Vysoce odolná kostra pneumatiky je vhodná k protektorování, dezén je prořezávatelný pro mobilní jeřáby Pneu je homologována jako M + S a splňuje požadavky pro zimní provoz Plně homologována také podle normy EU 92/93, 2001/43 a 2005/11 (redukce hluku) CR-02 TRAKCE ŽIVOTNOST ODOLNOST RYCHLOST KOMFORT

26 pro autojeřáby CR CR Technické informace CR-01 CR /95 R /95 R /80 R 25 Typ CR-01 CR-01 CR-02 CR-01 (povolený) 9.50/1.7 CR-25 (10.00/1.5-25) 11.00/1.7CR-25 (11.25/2.0-25) (11.00/1.7CRx25) 11.00/1.7CR-25 (11.25/2.0-25) (11.00/1.7CRx25) 17.00/1.7CR-25 (17.00/2.0-25) Nové Šířka profilu Max. v provozu Celková šířka Statický poloměr Účinný obvod LI / SS Nosnost (kg) při rychlosti (km/h) Huštění (bar) 170 F F F pro mobilní jeřáby y O kroužků Vnitřní Průměr průřezu Obvod 385/95 R /95 R /80 R ± ± ±

27 Víceúčelové radiální EM, MPT, SRT Prodloužená životnost MPT-20 Univerzální použití MPT-21 Víceúčelové radiální pneumatiky univerzální na silnici i v terénu TRAKCE ŽIVOTNOST ODOLNOST Univerzální, velmi odolný dezén Silniční a mimosilniční aplikace Zvláště vhodný pro komunální, vojenská a další speciální vozidla TRAKCE ŽIVOTNOST ODOLNOST Všestranný nesměrový dezén Velmi dobrá trakce na silnici i v terénu Účinné samočisticí schopnosti MPT-20 MPT-21 MPT-22 MPT-23 EM-02 SRT 335/80 R 18 (12.5 R 18) 335/80 R 20 (12.5 R 20) 365/80 R 20 (14.5 R 20) 405/70 R 20 (16/70 R 20) 275/90 R /75 R /70 R 24 (16/70 R 24) 445/70 R 24 (17.5 L R 24) Vynikající trakce MPT-22 / EM-02 TRAKCE ŽIVOTNOST Prodloužená životnost TRAKCE ŽIVOTNOST MPT-23 Víceúčelové pneumatiky ODOLNOST ODOLNOST Výborný záběr, minimální prokluz Vysoká odolnost a dlouhá životnost Vhodný také pro zemědělské použití pro silniční aplikace Nízká hlučnost Prodloužená životnost Kolejové a silniční použití SRT TRAKCE ŽIVOTNOST ODOLNOST Kolejové a silniční použití Vysoká odolnost Prodloužená životnost

28 Víceúčelové radiální EM, MPT, SRT Víceúčelové radiální pneumatiky Technické informace EM-02 MPT-20 MPT-21 MPT-22 MPT-23 SRT Typ (povolený) Nové Šířka profilu Max. v provozu Celková šířka Statický poloměr Účinný obvod LI / SS Nosnost (kg) při rychlosti (km/h) Huštění (bar) 335/80 R 18 (12.5 R 18) 335/80 R 20 (12.5 R 20) 335/80 R 20 (12.5 R 20) EM-02 MPT-20 MPT (12 18) (12 20) (12 20) G 147 K 139 J Víceúčelové pneumatiky 365/80 R 20 (14.5 R 20) MPT (12 20) K /80 R 20 (14.5 R 20) MPT (12 20) J /70 R 20 (16/70 R 20) MPT (12 20) J
