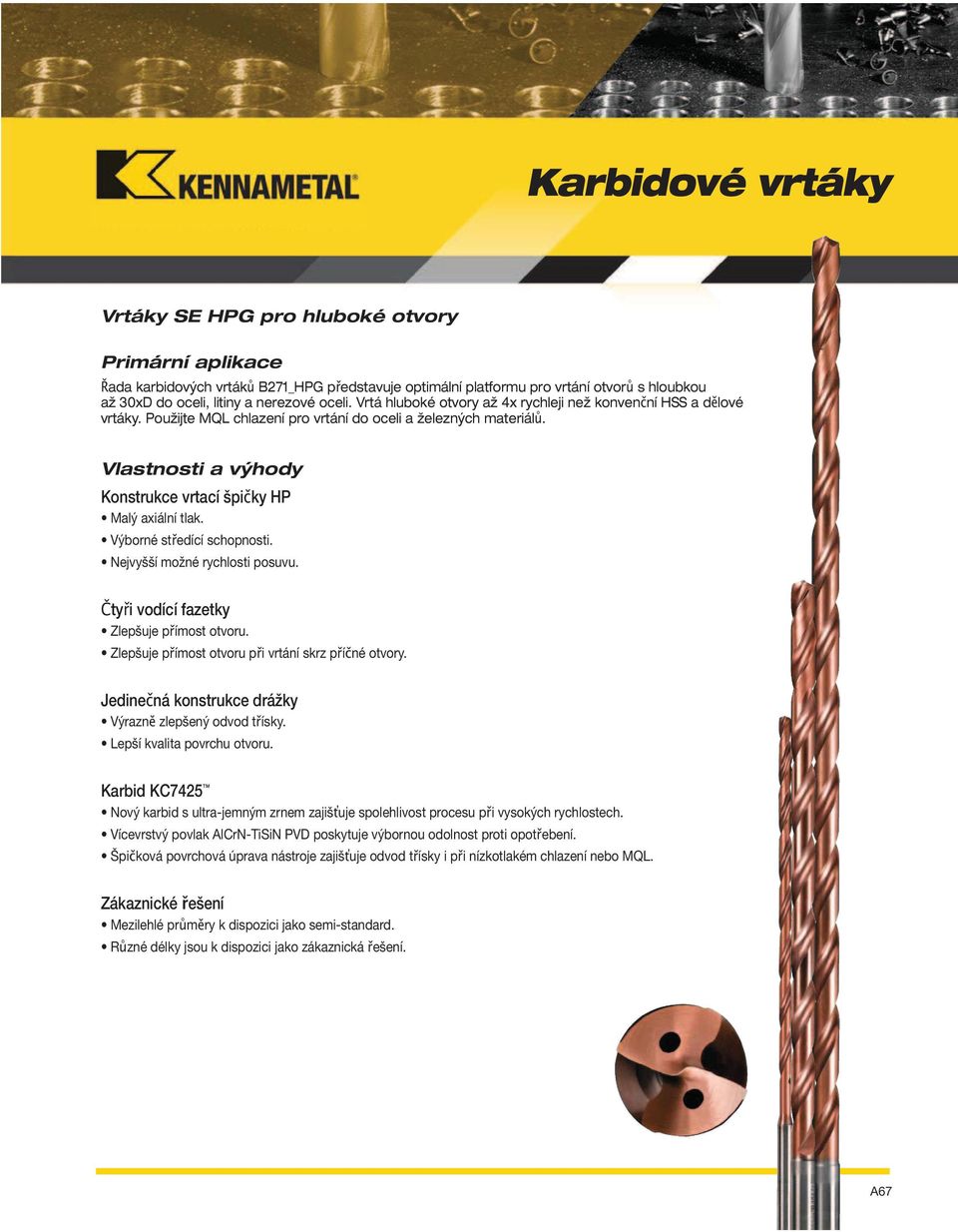

1 Vrtáky SE HPG pro hluboké otvory Primární aplikace Řada karbidových vrtáků B271_HPG představuje optimální platformu pro vrtání otvorů s hloubkou až 30xD do oceli, litiny a nerezové oceli. Vrtá hluboké otvory až 4x rychleji než konvenční HSS a dělové vrtáky. Použijte MQL chlazení pro vrtání do oceli a železných materiálů. Vlastnosti a výhody Konstrukce vrtací špičky HP Malý axiální tlak. Výborné středící schopnosti. Nejvyšší možné rychlosti posuvu. Čtyři vodící fazetky Zlepšuje přímost otvoru. Zlepšuje přímost otvoru při vrtání skrz příčné otvory. Jedinečná konstrukce drážky Výrazně zlepšený odvod třísky. Lepší kvalita povrchu otvoru. Karbid KC7425 Nový karbid s ultra-jemným zrnem zajišuje spolehlivost procesu při vysokých rychlostech. Vícevrstvý povlak AlCrN-TiSiN PVD poskytuje výbornou odolnost proti opotřebení. Špičková povrchová úprava nástroje zajišuje odvod třísky i při nízkotlakém chlazení nebo MQL. Zákaznickéřešení Mezilehlé průměry k dispozici jako semi-standard. Různé délky jsou k dispozici jako zákaznická řešení. A67

2 Modulární vrtáky Kombinované nástroje Tabulka posuvu a otáček Vrtáky SE B271HPG, B272HPG, B274HPG Karbid KC7315 s vnitřním chlazením Počáteční hodnota Řezná rychlost mm 3,0 4,0 6,0 8,0 10,0 P1 Nízkouhlíkové oceli, dlouhé třísky Obsah C <,25 % Pevnost v tahu RM (MPa)*: <530 Tvrdost (HB): < Průměr nástroje palce ,22-0,30 P2 Nízkouhlíkové oceli, snadno obrobitelné oceli a krátké třísky Obsah C <,25 % Pevnost v tahu RM (MPa)*: <650 Tvrdost (HB): < P3 Středně a vysokouhlíkové oceli, nízkolegované Obsah C >,25 % Pevnost v tahu RM (MPa)*: Tvrdost (HB): < P4 Legované a temperované uhlíkové oceli, nástrojové oceli Obsah C >,25 % Pevnost v tahu RM (MPa)*: Tvrdost (HB): K1 Litiny a nízkopevnostní tvárné litiny Pevnost v tahu RM (MPa)*: Tvrdost (HB): ,17-0, ,18-0, ,21-0, ,25-0,33 K2 Nízko- a středněpevnostní CGI a tvárné litiny Pevnost v tahu RM (MPa)*: Tvrdost (HB): K3 Vysokopevnostní a kalené tvárné litiny Pevnost v tahu RM (MPa)*: Tvrdost (HB): * 1 MPa = 145 psi ,33-0,44 Rejstřík Technické informace Břitové destičky A68

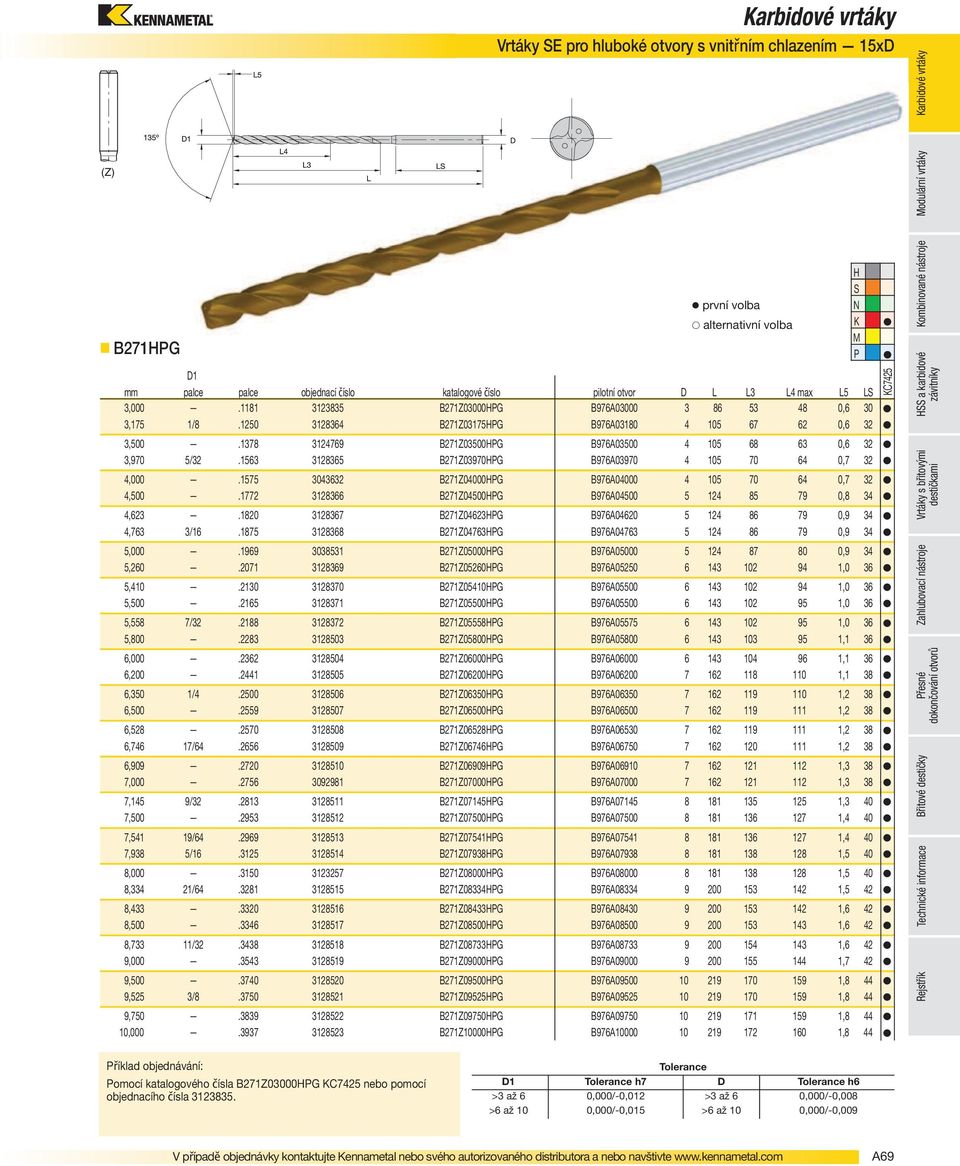

3 (Z) B271HPG Vrtáky SE pro hluboké otvory s vnitřním chlazením 15xD první volba alternativní volba D1 mm palce palce objednací číslo katalogové číslo pilotní otvor D L L3 L4 max L5 LS 3, B271Z03000HPG B976A ,6 30 3,175 1/ B271Z03175HPG B976A ,6 32 3, B271Z03500HPG B976A ,6 32 3,970 5/ B271Z03970HPG B976A ,7 32 4, B271Z04000HPG B976A ,7 32 4, B271Z04500HPG B976A ,8 34 4, B271Z04623HPG B976A ,9 34 4,763 3/ B271Z04763HPG B976A ,9 34 5, B271Z05000HPG B976A ,9 34 5, B271Z05260HPG B976A ,0 36 5, B271Z05410HPG B976A ,0 36 5, B271Z05500HPG B976A ,0 36 5,558 7/ B271Z05558HPG B976A ,0 36 5, B271Z05800HPG B976A ,1 36 6, B271Z06000HPG B976A ,1 36 6, B271Z06200HPG B976A ,1 38 6,350 1/ B271Z06350HPG B976A ,2 38 6, B271Z06500HPG B976A ,2 38 6, B271Z06528HPG B976A ,2 38 6,746 17/ B271Z06746HPG B976A ,2 38 6, B271Z06909HPG B976A ,3 38 7, B271Z07000HPG B976A ,3 38 7,145 9/ B271Z07145HPG B976A ,3 40 7, B271Z07500HPG B976A ,4 40 7,541 19/ B271Z07541HPG B976A ,4 40 7,938 5/ B271Z07938HPG B976A ,5 40 8, B271Z08000HPG B976A ,5 40 8,334 21/ B271Z08334HPG B976A ,5 42 8, B271Z08433HPG B976A ,6 42 8, B271Z08500HPG B976A ,6 42 8,733 11/ B271Z08733HPG B976A ,6 42 9, B271Z09000HPG B976A ,7 42 9, B271Z09500HPG B976A ,8 44 9,525 3/ B271Z09525HPG B976A ,8 44 9, B271Z09750HPG B976A , , B271Z10000HPG B976A ,8 44 H S N K M P KC7425 Rejstřík Technické informace Břitové destičky Kombinované nástroje Modulární vrtáky Příklad objednávání: Pomocí katalogového čísla B271Z03000HPG KC7425 nebo pomocí objednacíhočísla Tolerance D1 Tolerance h7 D Tolerance h6 >3 až 6 0,000/-0,012 >3 až 6 0,000/-0,008 >6 až 10 0,000/-0,015 >6 až 10 0,000/-0,009 A69

4 Vrtáky SE pro hluboké otvory s vnitřním chlazením 20xD Modulární vrtáky (Z) Kombinované nástroje Břitové destičky Technické informace Rejstřík B272_HPG první volba alternativní volba D1 mm palce palce objednací číslo katalogové číslo pilotní otvor D L L3 L4 max L5 LS 3, B272Z03000HPG B976A ,6 30 3,175 1/ B272Z03175HPG B976A ,6 32 3, B272Z03500HPG B976A ,6 32 3,970 5/ B272Z03970HPG B976A ,7 32 4, B272Z04000HPG B976A ,7 32 4, B272Z04500HPG B976A ,8 34 4, B272Z04623HPG B976A ,9 34 4,763 3/ B272Z04763HPG B976A ,9 34 5, B272Z05000HPG B976A ,9 34 5, B272Z05260HPG B976A ,0 36 5, B272Z05410HPG B976A ,0 36 5, B272Z05500HPG B976A ,0 36 5,558 7/ B272Z05558HPG B976A ,0 36 5, B272Z05800HPG B976A ,1 36 6, B272Z06000HPG B976A ,1 36 6, B272Z06200HPG B976A ,1 38 6,350 1/ B272Z06350HPG B976A ,2 38 6, B272Z06500HPG B976A ,2 38 6, B272Z06528HPG B976A ,2 38 6,746 17/ B272Z06746HPG B976A ,2 38 6, B272Z06909HPG B976A ,3 38 7, B272Z07000HPG B976A ,3 38 7,145 9/ B272Z07145HPG B976A ,3 40 7, B272Z07500HPG B976A ,4 40 7,541 19/ B272Z07541HPG B976A ,4 40 7,938 5/ B272Z07938HPG B976A ,5 40 8, B272Z08000HPG B976A ,5 40 8,334 21/ B272Z08334HPG B976A ,5 42 8, B272Z08433HPG B976A ,6 42 8, B272Z08500HPG B976A ,6 42 8,733 11/ B272Z08733HPG B976A ,6 42 9, B272Z09000HPG B976A ,7 42 9, B272Z09500HPG B976A ,8 44 9,525 3/ B272Z09525HPG B976A ,8 44 9, B272Z09750HPG B976A , , B272Z10000HPG B976A ,8 44 H S N K M P KC7425 Příklad objednávání: Pomocí katalogového čísla B272Z03000HPG KC7425 nebo pomocí objednacíhočísla Tolerance D1 Tolerance h7 D Tolerance h6 >3 až 6 0,000/-0,012 >3 až 6 0,000/-0,008 >6 až 10 0,000/-0,015 >6 až 10 0,000/-0,009 A70

5 (Z) B274_HPG D1 Vrtáky SE pro hluboké otvory s vnitřním chlazením 30xD první volba alternativní volba mm palce palce objednací číslo katalogové číslo pilotní otvor D L L3 L4 max L5 LS 3, B274Z03000HPG B976A ,6 30 3,175 1/ B274Z03175HPG B976A ,6 32 3, B274Z03500HPG B976A ,6 32 3,970 5/ B274Z03970HPG B976A ,7 32 4, B274Z04000HPG B976A ,7 32 4, B274Z04300HPG B976A ,8 34 4, B274Z04500HPG B976A ,8 34 4,763 3/ B274Z04763HPG B976A ,9 34 5, B274Z05000HPG B976A ,9 34 5, B274Z05500HPG B976A ,0 36 6, B274Z06000HPG B976A ,1 36 6,350 1/ B274Z06350HPG B976A ,2 38 6, B274Z06500HPG B976A ,2 38 6, B274Z06800HPG B976A ,3 38 7, B274Z07000HPG B976A ,3 38 7,938 5/ B274Z07938HPG B976A ,5 40 8, B274Z08000HPG B976A ,5 40 8,334 21/ B274Z08334HPG B976A ,5 42 8, B274Z08500HPG B976A ,6 42 9, B274Z09000HPG B976A ,7 42 9,525 3/ B274Z09525HPG B976A , , B274Z10000HPG B976A ,8 44 H S N K M P KC7425 Rejstřík Technické informace Břitové destičky Kombinované nástroje Modulární vrtáky Příklad objednávání: Pomocí katalogového čísla B274Z03000HPG KC7425 nebo pomocí objednacíhočísla Tolerance D1 Tolerance h7 D Tolerance h6 >3 až 6 0,000/-0,012 >3 až 6 0,000/-0,008 >6 až 10 0,000/-0,015 >6 až 10 0,000/-0,009 A71

6 Řada B271_HPG Řada vrtáků B271_HPG pro hluboké otvory nabízí až 100% zvýšení rychlosti odebírání kovu (MRR - metal removal rate) v porovnání s konkurenčními dělovými vrtáky a vrtáky HSS. Umožňuje až 20-30% zvýšení rychlosti MRR v porovnání s konkurenčními produkty ze slinutého karbidu. Toto zvýšení produktivity znamená rozhodující úspory zákazníků, pokud jde o výrobní kapacitu, strojní čas a využití pracovní doby. Modulární vrtáky Rozšířená hlava vrtáku Snižuje kontakt se stěnou otvoru Kombinované nástroje Geometrie špičky 135 HP Výborná schopnost vystředění Konstrukce se čtyřmi vodícími fazetkami Stabilita zvyšuje životnost nástroje Ultra-jemnozrnný substrát Snižuje riziko zlomení 30 šroubovice Zvyšuje produktivitu odstraněním vyvrtávacího cyklu Pokročilý povlak PVD Prodlužuje životnost nástroje Výborný odvod třísky Speciální kuželovité jádro Umožňuje větší průchodnost třísek drážkou a zvyšuje rychlosti posuvu Pro dosažení nejlepších výkonů nástroje doporučujeme používat vrták pro hluboké otvory upnutý v hydraulickém sklíčidle. Pro uchycení stopky vrtáku do hydraulického sklíčidla jsou k dispozici redukční pouzdra. Břitové destičky Technické informace 12mm redukční pouzdro pro hydr.skl. 20mm redukční pouzdro pro hydr.skl. 25mm redukční pouzdro pro hydr.skl. 32mm redukční pouzdro pro hydr.skl. Ø stopky vrtáku objednací číslo katalogové číslo objednací číslo katalogové číslo objednací číslo katalogové číslo objednací číslo katalogové číslo MHC030M MHC030M MHC030M MHC040M MHC040M MHC040M MHC050M MHC050M MHC050M MHC060M MHC060M MHC060M MHC060M MHC070M MHC070M MHC070M MHC070M MHC080M MHC080M MHC080M MHC080M MHC090M MHC090M MHC090M MHC090M MHC100M MHC100M MHC100M MHC100M Rejstřík.500" redukční pouzdro pro hydr.skl..750" redukční pouzdro pro hydr.skl. Ø stopky vrtáku objednací číslo katalogové číslo objednací číslo katalogové číslo HC030M HC030M HC040M HC040M HC050M HC050M HC060M HC060M HC080M HC080M HC100M HC100M A72

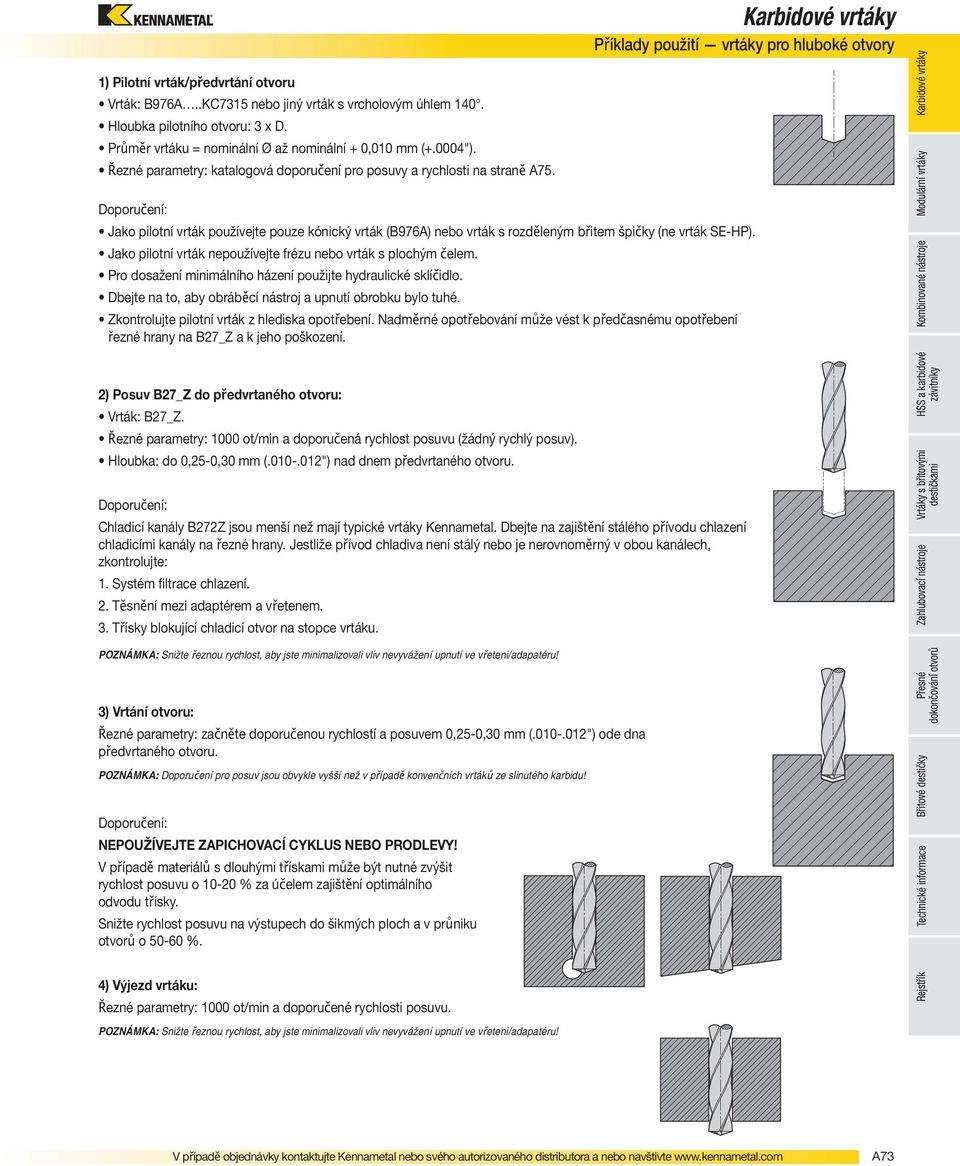

7 1) Pilotní vrták/předvrtání otvoru Vrták: B976A..KC7315 nebo jiný vrták s vrcholovým úhlem 140. Hloubka pilotního otvoru: 3 x D. Průměr vrtáku = nominální Ø až nominální + 0,010 mm (+.0004"). Řezné parametry: katalogová doporučení pro posuvy a rychlosti na straně A75. Doporučení: Příklady použití vrtáky pro hluboké otvory Jako pilotní vrták používejte pouze kónický vrták (B976A) nebo vrták s rozděleným břitem špičky (ne vrták SE-HP). Jako pilotní vrták nepoužívejte frézu nebo vrták s plochým čelem. Pro dosažení minimálního házení použijte hydraulické sklíčidlo. Dbejte na to, aby obráběcí nástroj a upnutí obrobku bylo tuhé. Zkontrolujte pilotní vrták z hlediska opotřebení. Nadměrné opotřebování může vést k předčasnému opotřebení řezné hrany na B27_Z a k jeho poškození. 2) Posuv B27_Z do předvrtaného otvoru: Vrták: B27_Z. Řezné parametry: 1000 ot/min a doporučená rychlost posuvu (žádný rychlý posuv). Hloubka: do 0,25-0,30 mm ( ") nad dnem předvrtaného otvoru. Doporučení: Chladicí kanály B272Z jsou menší než mají typické vrtáky Kennametal. Dbejte na zajištění stálého přívodu chlazení chladicími kanály na řezné hrany. Jestliže přívod chladiva není stálý nebo je nerovnoměrný v obou kanálech, zkontrolujte: 1. Systém filtrace chlazení. 2. Těsnění mezi adaptérem a vřetenem. 3. Třísky blokující chladicí otvor na stopce vrtáku. POZNÁMKA: Snižteřeznou rychlost, aby jste minimalizovali vliv nevyvážení upnutí ve vřeteni/adapatéru! 3) Vrtání otvoru: Řezné parametry: začněte doporučenou rychlostí a posuvem 0,25-0,30 mm ( ") ode dna předvrtaného otvoru. POZNÁMKA: Doporučení pro posuv jsou obvykle vyšší než v případě konvenčních vrtáků ze slinutého karbidu! Doporučení: NEPOUŽÍVEJTE ZAPICHOVACÍ CYKLUS NEBO PRODLEVY! V případě materiálů s dlouhými třískami může být nutné zvýšit rychlost posuvu o % za účelem zajištění optimálního odvodu třísky. Snižte rychlost posuvu na výstupech do šikmých ploch a v průniku otvorů o %. 4) Výjezd vrtáku: Řezné parametry: 1000 ot/min a doporučené rychlosti posuvu. POZNÁMKA: Snižteřeznou rychlost, aby jste minimalizovali vliv nevyvážení upnutí ve vřeteni/adapatéru! Rejstřík Technické informace Břitové destičky Kombinované nástroje Modulární vrtáky A73
