1 SEOD-MP = Systém Elektronické Osobní Dozimetrie pro Malá Pracoviště SEOD MP 1

2 Použité zkratky TED = Terminál osobní dozimetrie DPD (VAD) = Výdejní automat dozimetrů SOD = Služba osobní dozimetrie KP = Kontrolované pásmo SEOD MP 2

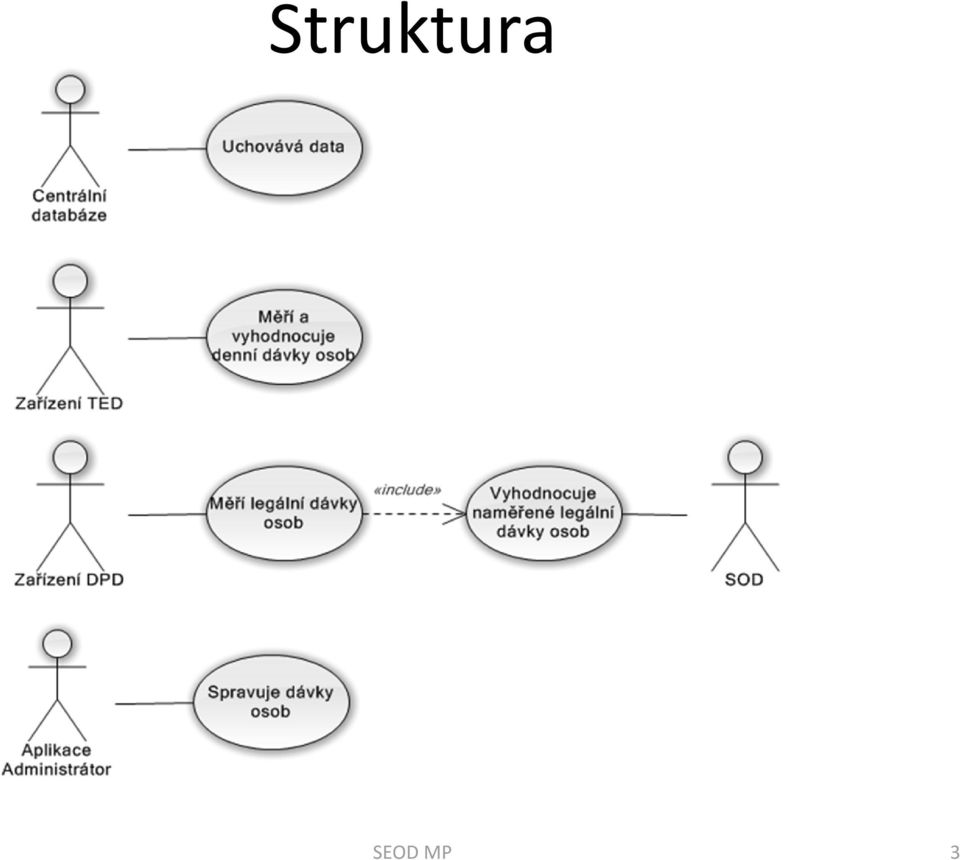

3 Struktura SEOD MP 3

4 Centrální databáze Databáze je postavena na základě VFS tabulek a doplněna o databázové prostředky systému SEOD. SEOD MP 4

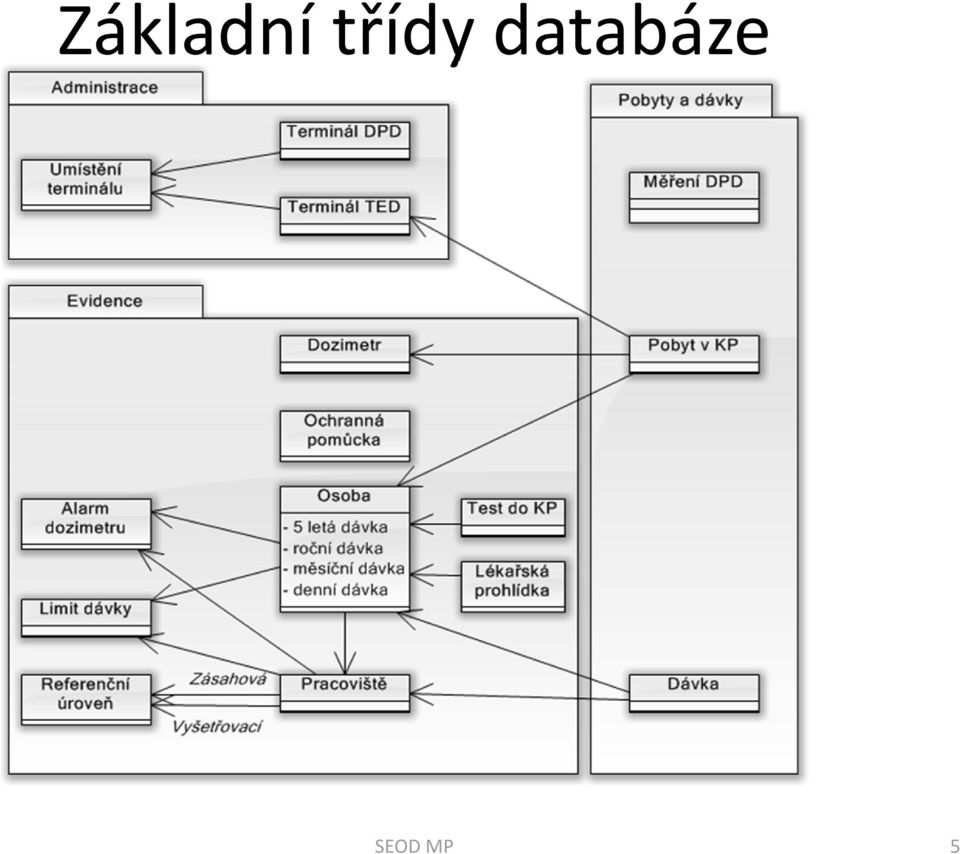

5 Základní třídy databáze SEOD MP 5

6 Zařízení TED Je určené pro monitorování a evidenci osob pracujících v KP se zdroji ionizujícího záření. Jeho součástí je Kolekce dozimetrů. Čtečka dozimetrů. Čtečka identifikačních karet osob. Dotykový monitor pro komunikaci s uživatelem. SEOD MP 6

Jeho součástí je Kolekce dozimetrů. Čtečka dozimetrů.

7 Měření osobních dávek SEOD MP 7

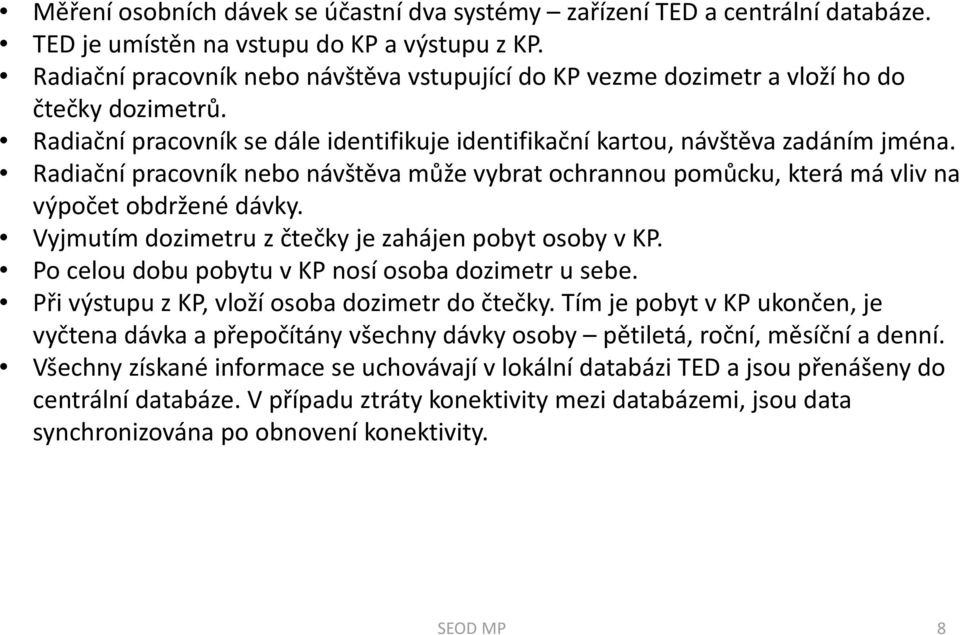

8 Měření osobních dávek se účastní dva systémy zařízení TED a centrální databáze. TED je umístěn na vstupu do KP a výstupu z KP. Radiační pracovník nebo návštěva vstupující do KP vezme dozimetr a vloží ho do čtečky dozimetrů. Radiační pracovník se dále identifikuje identifikační kartou, návštěva zadáním jména. Radiační pracovník nebo návštěva může vybrat ochrannou pomůcku, která má vliv na výpočet obdržené dávky. Vyjmutím dozimetru z čtečky je zahájen pobyt osoby v KP. Po celou dobu pobytu v KP nosí osoba dozimetr u sebe. Při výstupu z KP, vloží osoba dozimetr do čtečky. Tím je pobyt v KP ukončen, je vyčtena dávka a přepočítány všechny dávky osoby pětiletá, roční, měsíční a denní. Všechny získané informace se uchovávají v lokální databázi TED a jsou přenášeny do centrální databáze. V případu ztráty konektivity mezi databázemi, jsou data synchronizována po obnovení konektivity. SEOD MP 8

Radiační pracovník nebo návštěva může vybrat ochrannou pomůcku, která má vliv na výpočet obdržené dávky. Vyjmutím dozimetru z čtečky je zahájen pobyt osoby v KP.

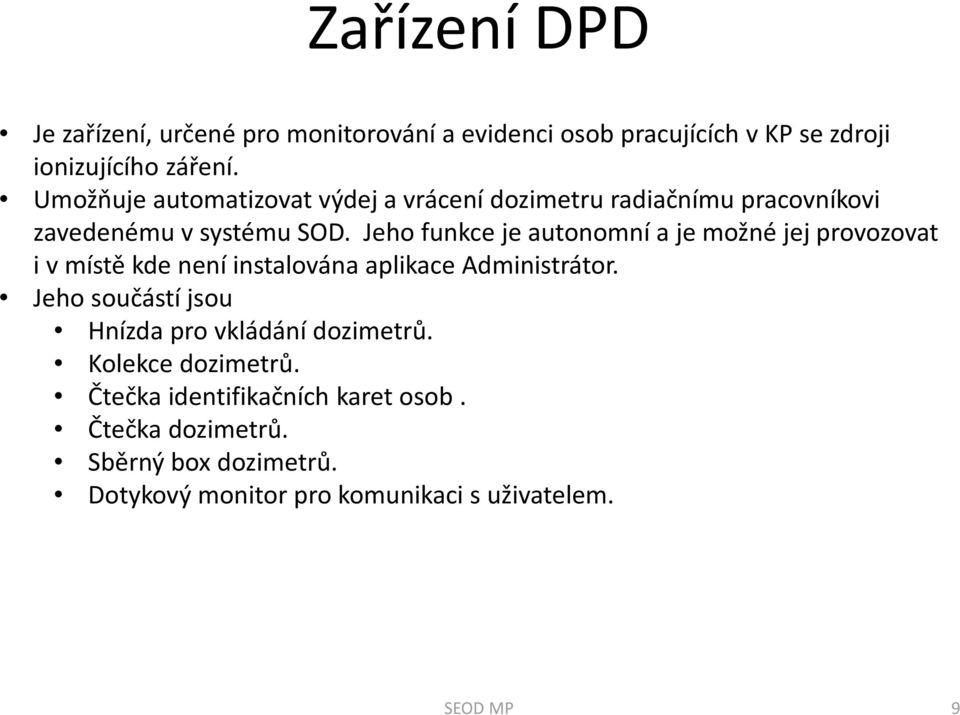

9 Zařízení DPD Je zařízení, určené pro monitorování a evidenci osob pracujících v KP se zdroji ionizujícího záření. Umožňuje automatizovat výdej a vrácení dozimetru radiačnímu pracovníkovi zavedenému v systému SOD. Jeho funkce je autonomní a je možné jej provozovat i vmístě kde není instalována aplikace Administrátor. Jeho součástí jsou Hnízda pro vkládání dozimetrů. Kolekce dozimetrů. Čtečka identifikačních karet osob. Čtečka dozimetrů. Sběrný box dozimetrů. Dotykový monitor pro komunikaci s uživatelem. SEOD MP 9

Jeho funkce je autonomní a je možné jej provozovat i vmístě kde není instalována aplikace Administrátor.

10 Měření legálních dávek SEOD MP 10

11 Měření legálních dávek se účastní čtyři systémy zařízení DPD, SOD, aplikace Administrátor a centrální databáze. DPD je umístěn na vstupu do KP a výstupu z KP. Na počátku nové měřící periody je na DPD proveden sběr dozimetrů s naměřenými dávkami a DPD je naplněno novými prázdnými dozimetry. Během periody se radiační pracovník vstupující do KP, identifikuje identifikační kartou, pokud je pracovník v systému evidován, otevře se hnízdo, ve kterém je umístěn přiřazený dozimetr a dozimetr je vydán. Po celou dobu pobytu v KP nosí osoba dozimetr u sebe. Při výstupu z KPse radiační pracovník opět identifikuje identifikační kartou. Pokud je pracovník v systému evidován, otevře se hnízdo, do kterého má být vrácen přiřazený dozimetr a dozimetr je vrácen. SEOD MP 11

Během periody se radiační pracovník vstupující do KP, identifikuje identifikační kartou, pokud je pracovník v systému evidován, otevře se hnízdo, ve kterém je umístěn přiřazený dozimetr a

12 Sběr dozimetrů: Na DPD vznikají 2 soubory Vrácené a Nevrácené dozimetry. Seznam nevrácených dozimetrů lze prohlížet z aplikace Administrátor a je možné osobám, které dozimetr nevrátily, poslat s upozorněním. Vrácené dozimetry jsou zaslány SODu, která z dozimetrů vyčte změřené dávky a vytvoří Soubor naměřených dávek jednotlivým osobám, který může být aplikací Administrátor naimportován do centrální databáze. Založí se osobám dávky a přepočtou se jim všechny dávky pětiletá, roční, měsíční a denní. Aplikace Administrátor také v databázi eviduje čísla měření dozimetrů, kterými byly dávky naměřeny. SOD vynuluje dozimetry vytvoří Soubor přiřazených dozimetrů jednotlivým osobám, který bude použit pro další periodu měření. Tento soubor může být naimportován do DPD přímo nebo přes aplikaci Administrátor, která měření zaeviduje v databázi a která do souboru přidá informaci o aktuálních dávkách osob. SEOD MP 12

Vrácené dozimetry jsou zaslány SODu, která z dozimetrů vyčte změřené dávky a vytvoří Soubor naměřených dávek jednotlivým osobám, který může být aplikací Administrátor naimportován do centrální

13 Aplikace Administrátor Slouží ke sledování radiační zátěže osob používajících při práci se zdroji ionizujícího záření elektronické osobní dozimetry. SEOD MP 13

14 Správa dávek osob SEOD MP 14

15 Správy dávek osob se účastní dva systémy aplikace Administrátor a centrální databáze. Dohlížející pracovník má možnost zakládat, editovat a zneplatňovatzáznamy všech tříd skupiny tříd Administrace a Evidence. Dohlížející pracovník může Prohlížet uskutečněné pobyty osob v KP. Ukončovat pobyty např. v případě, že osoba zapomněla při výstupu z KP vložit dozimetr do čtečky zařízení TED. Vytvářet pobyty v KP osobám, které si např. zapomněly při vstupu do KP vzít dozimetr. Upravovat dávky pobytů např. pokud má pochybnosti o správném průběhu měření. Prohlížet a upravovat legální dávky osob, zobrazit časový graf obdržených dávek osob. Prohlížet kolektivní dávky pracovišť, zobrazit graf obdržených dávek na pracovištích ve zvoleném období. Importovat legální dávky ze SOD. Plnit zařízení DPD informacemi ze SOD pro novou periodu měření. Kontrolovat nevrácené dozimetry ze zařízení DPD při Sběru z DPD. SEOD MP 15

Ukončovat pobyty např. v případě, že osoba zapomněla při výstupu z KP vložit dozimetr do čtečky zařízení TED. Vytvářet pobyty v KP osobám, které si např. zapomněly při vstupu do KP vzít dozimetr.
