PROFESIONÁLNÍ PRACÍ STROJE

Transkript

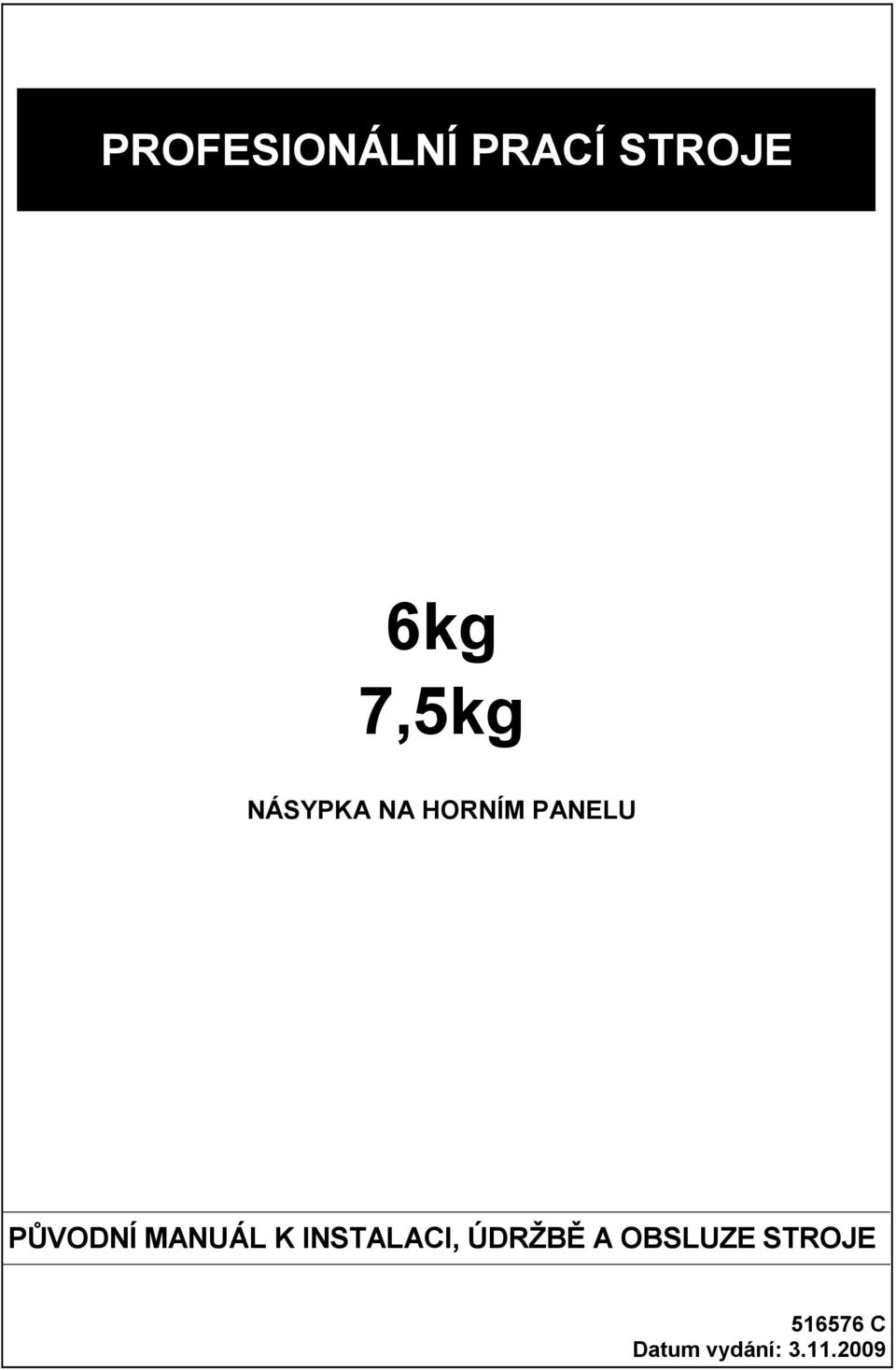

1 PROFESIONÁLNÍ PRACÍ STROJE 6kg 7,5kg NÁSYPKA NA HORNÍM PANELU PŮVODNÍ MANUÁL K INSTALACI, ÚDRŽBĚ A OBSLUZE STROJE C Datum vydání:

2

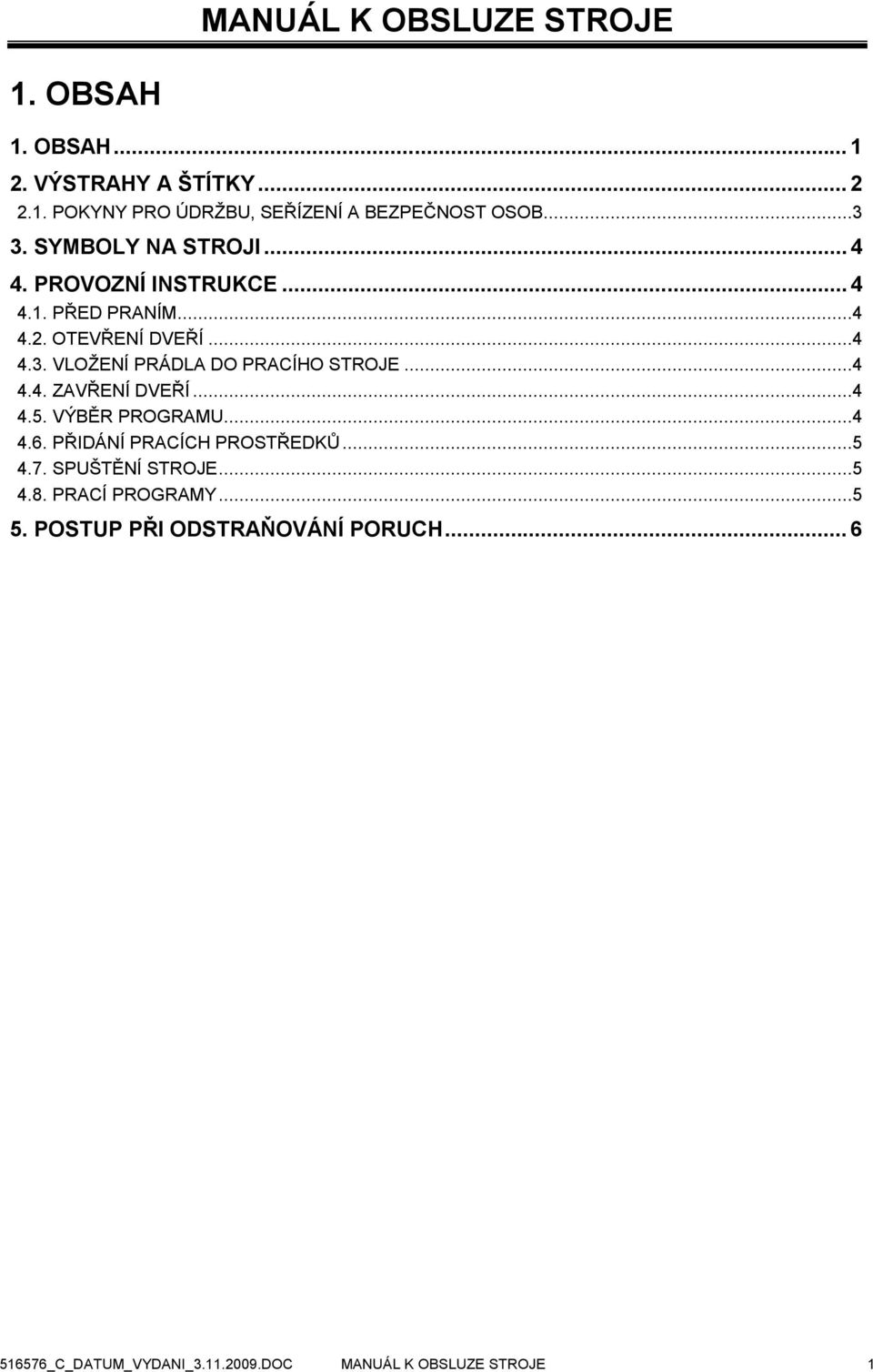

3 MANUÁL K OBSLUZE STROJE 1. OBSAH 1. OBSAH VÝSTRAHY A ŠTÍTKY POKYNY PRO ÚDRŽBU, SEŘÍZENÍ A BEZPEČNOST OSOB SYMBOLY NA STROJI PROVOZNÍ INSTRUKCE PŘED PRANÍM OTEVŘENÍ DVEŘÍ VLOŽENÍ PRÁDLA DO PRACÍHO STROJE ZAVŘENÍ DVEŘÍ VÝBĚR PROGRAMU PŘIDÁNÍ PRACÍCH PROSTŘEDKŮ SPUŠTĚNÍ STROJE PRACÍ PROGRAMY POSTUP PŘI ODSTRAŇOVÁNÍ PORUCH _C_DATUM_VYDANI_ DOC MANUÁL K OBSLUZE STROJE 1

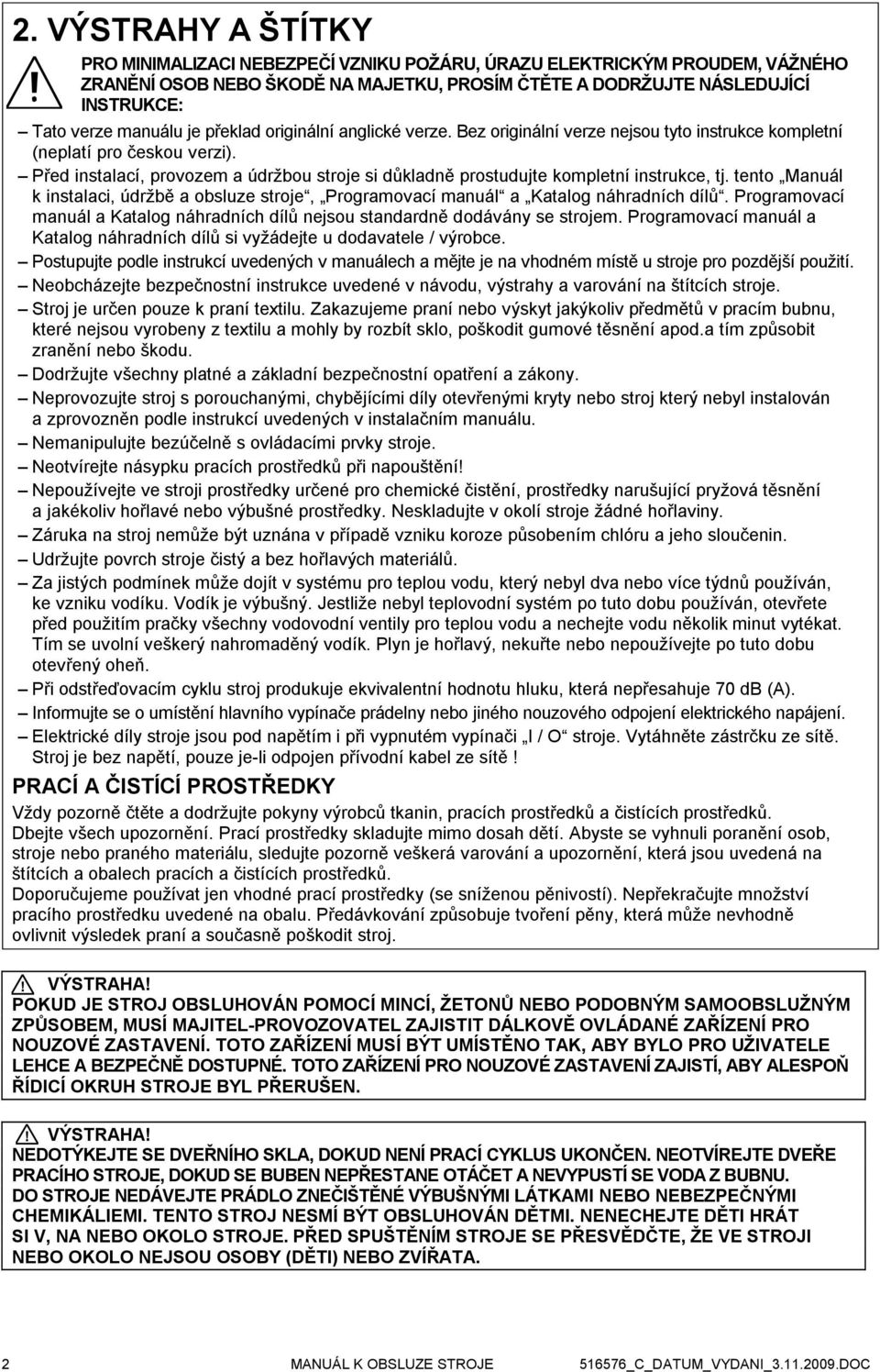

4 2. VÝSTRAHY A ŠTÍTKY PRO MINIMALIZACI NEBEZPEČÍ VZNIKU POŽÁRU, ÚRAZU ELEKTRICKÝM PROUDEM, VÁŽNÉHO ZRANĚNÍ OSOB NEBO ŠKODĚ NA MAJETKU, PROSÍM ČTĚTE A DODRŽUJTE NÁSLEDUJÍCÍ INSTRUKCE: Tato verze manuálu je překlad originální anglické verze. Bez originální verze nejsou tyto instrukce kompletní (neplatí pro českou verzi). Před instalací, provozem a údržbou stroje si důkladně prostudujte kompletní instrukce, tj. tento Manuál k instalaci, údržbě a obsluze stroje, Programovací manuál a Katalog náhradních dílů. Programovací manuál a Katalog náhradních dílů nejsou standardně dodávány se strojem. Programovací manuál a Katalog náhradních dílů si vyžádejte u dodavatele / výrobce. Postupujte podle instrukcí uvedených v manuálech a mějte je na vhodném místě u stroje pro pozdější použití. Neobcházejte bezpečnostní instrukce uvedené v návodu, výstrahy a varování na štítcích stroje. Stroj je určen pouze k praní textilu. Zakazujeme praní nebo výskyt jakýkoliv předmětů v pracím bubnu, které nejsou vyrobeny z textilu a mohly by rozbít sklo, poškodit gumové těsnění apod.a tím způsobit zranění nebo škodu. Dodržujte všechny platné a základní bezpečnostní opatření a zákony. Neprovozujte stroj s porouchanými, chybějícími díly otevřenými kryty nebo stroj který nebyl instalován a zprovozněn podle instrukcí uvedených v instalačním manuálu. Nemanipulujte bezúčelně s ovládacími prvky stroje. Neotvírejte násypku pracích prostředků při napouštění! Nepoužívejte ve stroji prostředky určené pro chemické čistění, prostředky narušující pryžová těsnění a jakékoliv hořlavé nebo výbušné prostředky. Neskladujte v okolí stroje žádné hořlaviny. Záruka na stroj nemůže být uznána v případě vzniku koroze působením chlóru a jeho sloučenin. Udržujte povrch stroje čistý a bez hořlavých materiálů. Za jistých podmínek může dojít v systému pro teplou vodu, který nebyl dva nebo více týdnů používán, ke vzniku vodíku. Vodík je výbušný. Jestliže nebyl teplovodní systém po tuto dobu používán, otevřete před použitím pračky všechny vodovodní ventily pro teplou vodu a nechejte vodu několik minut vytékat. Tím se uvolní veškerý nahromaděný vodík. Plyn je hořlavý, nekuřte nebo nepoužívejte po tuto dobu otevřený oheň. Při odstřeďovacím cyklu stroj produkuje ekvivalentní hodnotu hluku, která nepřesahuje 70 db (A). Informujte se o umístění hlavního vypínače prádelny nebo jiného nouzového odpojení elektrického napájení. Elektrické díly stroje jsou pod napětím i při vypnutém vypínači I / O stroje. Vytáhněte zástrčku ze sítě. Stroj je bez napětí, pouze je-li odpojen přívodní kabel ze sítě! PRACÍ A ČISTÍCÍ PROSTŘEDKY Vždy pozorně čtěte a dodržujte pokyny výrobců tkanin, pracích prostředků a čistících prostředků. Dbejte všech upozornění. Prací prostředky skladujte mimo dosah dětí. Abyste se vyhnuli poranění osob, stroje nebo praného materiálu, sledujte pozorně veškerá varování a upozornění, která jsou uvedená na štítcích a obalech pracích a čistících prostředků. Doporučujeme používat jen vhodné prací prostředky (se sníženou pěnivostí). Nepřekračujte množství pracího prostředku uvedené na obalu. Předávkování způsobuje tvoření pěny, která může nevhodně ovlivnit výsledek praní a současně poškodit stroj. POKUD JE STROJ OBSLUHOVÁN POMOCÍ MINCÍ, ŽETONŮ NEBO PODOBNÝM SAMOOBSLUŽNÝM ZPŮSOBEM, MUSÍ MAJITEL-PROVOZOVATEL ZAJISTIT DÁLKOVĚ OVLÁDANÉ ZAŘÍZENÍ PRO NOUZOVÉ ZASTAVENÍ. TOTO ZAŘÍZENÍ MUSÍ BÝT UMÍSTĚNO TAK, ABY BYLO PRO UŽIVATELE LEHCE A BEZPEČNĚ DOSTUPNÉ. TOTO ZAŘÍZENÍ PRO NOUZOVÉ ZASTAVENÍ ZAJISTÍ, ABY ALESPOŇ ŘÍDICÍ OKRUH STROJE BYL PŘERUŠEN. NEDOTÝKEJTE SE DVEŘNÍHO SKLA, DOKUD NENÍ PRACÍ CYKLUS UKONČEN. NEOTVÍREJTE DVEŘE PRACÍHO STROJE, DOKUD SE BUBEN NEPŘESTANE OTÁČET A NEVYPUSTÍ SE VODA Z BUBNU. DO STROJE NEDÁVEJTE PRÁDLO ZNEČIŠTĚNÉ VÝBUŠNÝMI LÁTKAMI NEBO NEBEZPEČNÝMI CHEMIKÁLIEMI. TENTO STROJ NESMÍ BÝT OBSLUHOVÁN DĚTMI. NENECHEJTE DĚTI HRÁT SI V, NA NEBO OKOLO STROJE. PŘED SPUŠTĚNÍM STROJE SE PŘESVĚDČTE, ŽE VE STROJI NEBO OKOLO NEJSOU OSOBY (DĚTI) NEBO ZVÍŘATA. 2 MANUÁL K OBSLUZE STROJE _C_DATUM_VYDANI_ DOC

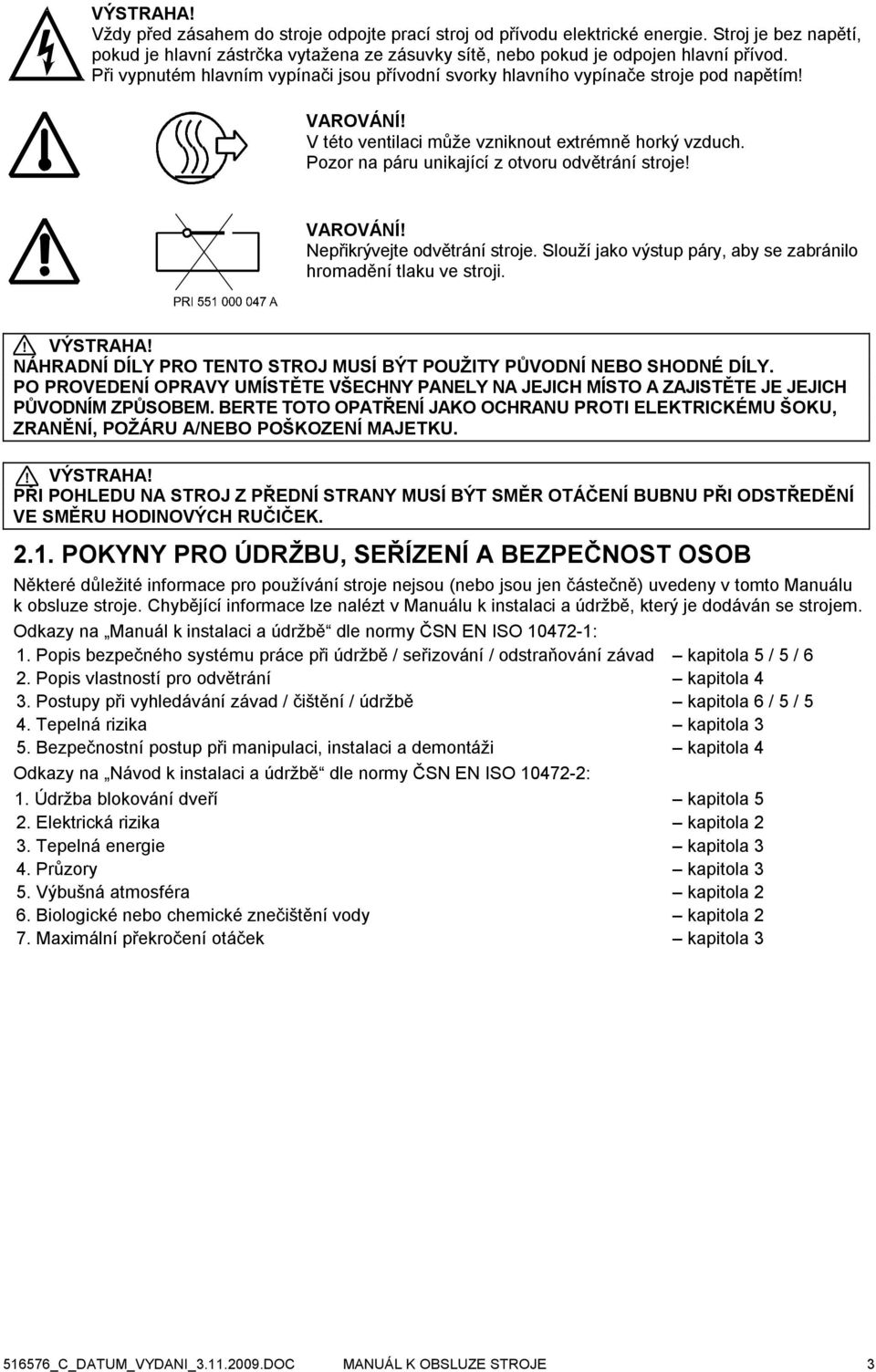

5 VÝSTRAHA! Vždy před zásahem do stroje odpojte prací stroj od přívodu elektrické energie. Stroj je bez napětí, pokud je hlavní zástrčka vytažena ze zásuvky sítě, nebo pokud je odpojen hlavní přívod. Při vypnutém hlavním vypínači jsou přívodní svorky hlavního vypínače stroje pod napětím! VAROVÁNÍ! V této ventilaci může vzniknout extrémně horký vzduch. Pozor na páru unikající z otvoru odvětrání stroje! VAROVÁNÍ! Nepřikrývejte odvětrání stroje. Slouží jako výstup páry, aby se zabránilo hromadění tlaku ve stroji. NÁHRADNÍ DÍLY PRO TENTO STROJ MUSÍ BÝT POUŽITY PŮVODNÍ NEBO SHODNÉ DÍLY. PO PROVEDENÍ OPRAVY UMÍSTĚTE VŠECHNY PANELY NA JEJICH MÍSTO A ZAJISTĚTE JE JEJICH PŮVODNÍM ZPŮSOBEM. BERTE TOTO OPATŘENÍ JAKO OCHRANU PROTI ELEKTRICKÉMU ŠOKU, ZRANĚNÍ, POŽÁRU A/NEBO POŠKOZENÍ MAJETKU. PŘI POHLEDU NA STROJ Z PŘEDNÍ STRANY MUSÍ BÝT SMĚR OTÁČENÍ BUBNU PŘI ODSTŘEDĚNÍ VE SMĚRU HODINOVÝCH RUČIČEK POKYNY PRO ÚDRŽBU, SEŘÍZENÍ A BEZPEČNOST OSOB Některé důležité informace pro používání stroje nejsou (nebo jsou jen částečně) uvedeny v tomto Manuálu k obsluze stroje. Chybějící informace lze nalézt v Manuálu k instalaci a údržbě, který je dodáván se strojem. Odkazy na Manuál k instalaci a údržbě dle normy ČSN EN ISO : 1. Popis bezpečného systému práce při údržbě / seřizování / odstraňování závad kapitola 5 / 5 / 6 2. Popis vlastností pro odvětrání kapitola 4 3. Postupy při vyhledávání závad / čištění / údržbě kapitola 6 / 5 / 5 4. Tepelná rizika kapitola 3 5. Bezpečnostní postup při manipulaci, instalaci a demontáži kapitola 4 Odkazy na Návod k instalaci a údržbě dle normy ČSN EN ISO : 1. Údržba blokování dveří kapitola 5 2. Elektrická rizika kapitola 2 3. Tepelná energie kapitola 3 4. Průzory kapitola 3 5. Výbušná atmosféra kapitola 2 6. Biologické nebo chemické znečištění vody kapitola 2 7. Maximální překročení otáček kapitola _C_DATUM_VYDANI_ DOC MANUÁL K OBSLUZE STROJE 3

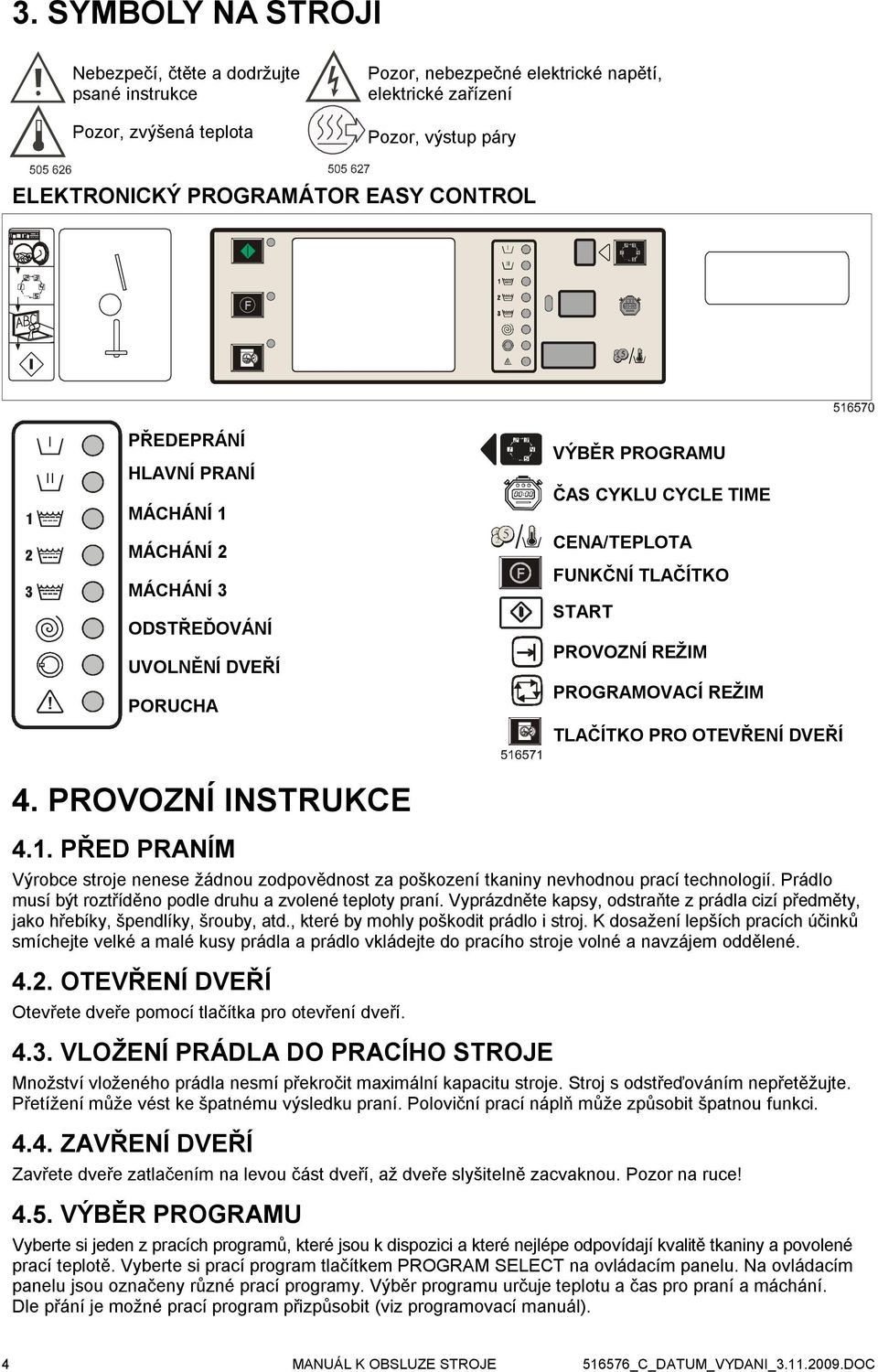

6 3. SYMBOLY NA STROJI Nebezpečí, čtěte a dodržujte psané instrukce Pozor, zvýšená teplota Pozor, nebezpečné elektrické napětí, elektrické zařízení Pozor, výstup páry ELEKTRONICKÝ PROGRAMÁTOR EASY CONTROL PŘEDEPRÁNÍ HLAVNÍ PRANÍ MÁCHÁNÍ 1 MÁCHÁNÍ 2 MÁCHÁNÍ 3 ODSTŘEĎOVÁNÍ UVOLNĚNÍ DVEŘÍ PORUCHA VÝBĚR PROGRAMU ČAS CYKLU CYCLE TIME CENA/TEPLOTA FUNKČNÍ TLAČÍTKO START PROVOZNÍ REŽIM PROGRAMOVACÍ REŽIM TLAČÍTKO PRO OTEVŘENÍ DVEŘÍ 4. PROVOZNÍ INSTRUKCE 4.1. PŘED PRANÍM Výrobce stroje nenese žádnou zodpovědnost za poškození tkaniny nevhodnou prací technologií. Prádlo musí být roztříděno podle druhu a zvolené teploty praní. Vyprázdněte kapsy, odstraňte z prádla cizí předměty, jako hřebíky, špendlíky, šrouby, atd., které by mohly poškodit prádlo i stroj. K dosažení lepších pracích účinků smíchejte velké a malé kusy prádla a prádlo vkládejte do pracího stroje volné a navzájem oddělené OTEVŘENÍ DVEŘÍ Otevřete dveře pomocí tlačítka pro otevření dveří VLOŽENÍ PRÁDLA DO PRACÍHO STROJE Množství vloženého prádla nesmí překročit maximální kapacitu stroje. Stroj s odstřeďováním nepřetěžujte. Přetížení může vést ke špatnému výsledku praní. Poloviční prací náplň může způsobit špatnou funkci ZAVŘENÍ DVEŘÍ Zavřete dveře zatlačením na levou část dveří, až dveře slyšitelně zacvaknou. Pozor na ruce! 4.5. VÝBĚR PROGRAMU Vyberte si jeden z pracích programů, které jsou k dispozici a které nejlépe odpovídají kvalitě tkaniny a povolené prací teplotě. Vyberte si prací program tlačítkem PROGRAM SELECT na ovládacím panelu. Na ovládacím panelu jsou označeny různé prací programy. Výběr programu určuje teplotu a čas pro praní a máchání. Dle přání je možné prací program přizpůsobit (viz programovací manuál). 4 MANUÁL K OBSLUZE STROJE _C_DATUM_VYDANI_ DOC

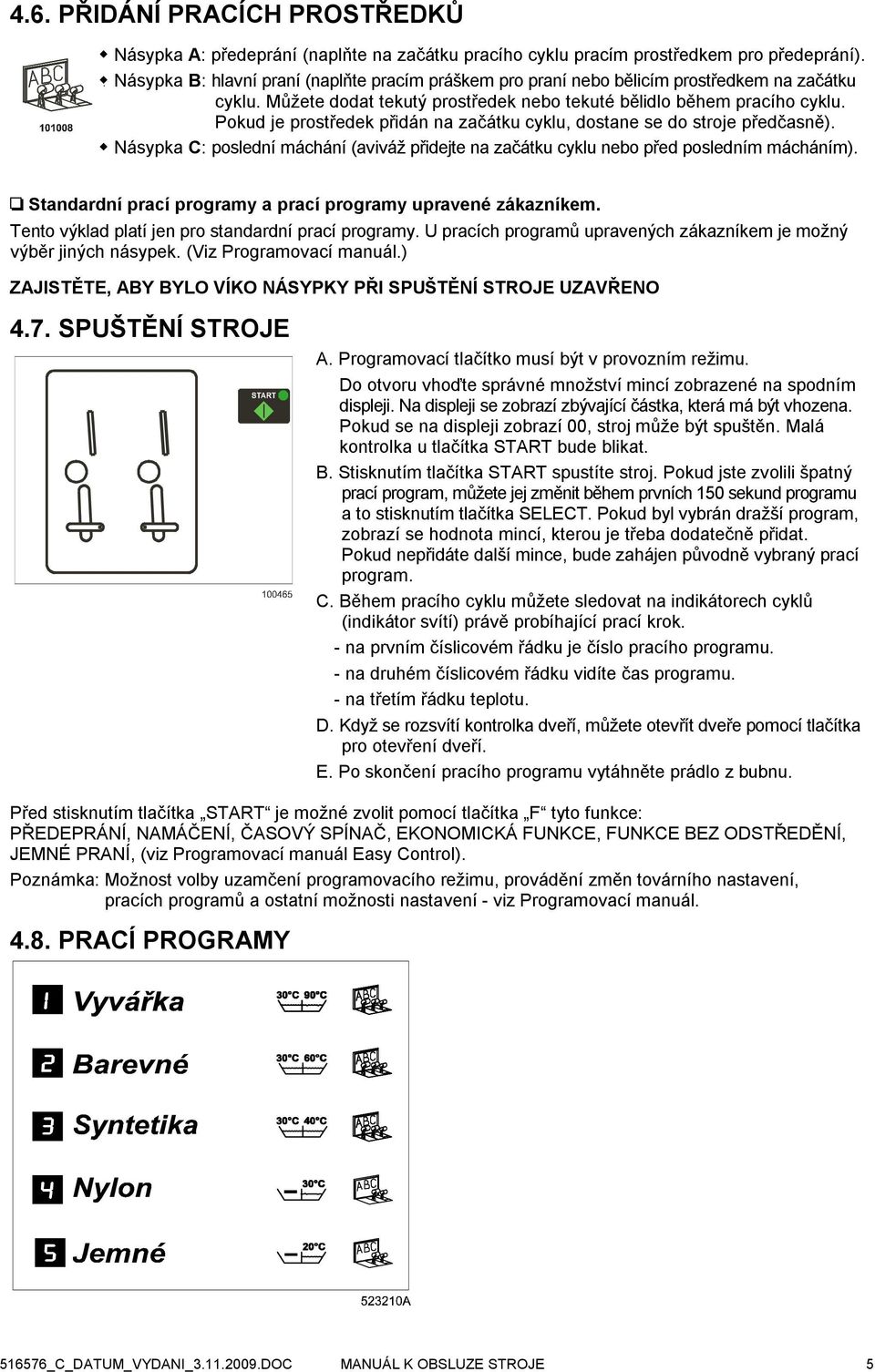

7 4.6. PŘIDÁNÍ PRACÍCH PROSTŘEDKŮ Násypka A: předeprání (naplňte na začátku pracího cyklu pracím prostředkem pro předeprání). Násypka B: hlavní praní (naplňte pracím práškem pro praní nebo bělicím prostředkem na začátku cyklu. Můžete dodat tekutý prostředek nebo tekuté bělidlo během pracího cyklu. Pokud je prostředek přidán na začátku cyklu, dostane se do stroje předčasně). Násypka C: poslední máchání (aviváž přidejte na začátku cyklu nebo před posledním mácháním). Standardní prací programy a prací programy upravené zákazníkem. Tento výklad platí jen pro standardní prací programy. U pracích programů upravených zákazníkem je možný výběr jiných násypek. (Viz Programovací manuál.) ZAJISTĚTE, ABY BYLO VÍKO NÁSYPKY PŘI SPUŠTĚNÍ STROJE UZAVŘENO 4.7. SPUŠTĚNÍ STROJE A. Programovací tlačítko musí být v provozním režimu. Do otvoru vhoďte správné množství mincí zobrazené na spodním displeji. Na displeji se zobrazí zbývající částka, která má být vhozena. Pokud se na displeji zobrazí 00, stroj může být spuštěn. Malá kontrolka u tlačítka START bude blikat. B. Stisknutím tlačítka START spustíte stroj. Pokud jste zvolili špatný prací program, můžete jej změnit během prvních 150 sekund programu a to stisknutím tlačítka SELECT. Pokud byl vybrán dražší program, zobrazí se hodnota mincí, kterou je třeba dodatečně přidat. Pokud nepřidáte další mince, bude zahájen původně vybraný prací program. C. Během pracího cyklu můžete sledovat na indikátorech cyklů (indikátor svítí) právě probíhající prací krok. - na prvním číslicovém řádku je číslo pracího programu. - na druhém číslicovém řádku vidíte čas programu. - na třetím řádku teplotu. D. Když se rozsvítí kontrolka dveří, můžete otevřít dveře pomocí tlačítka pro otevření dveří. E. Po skončení pracího programu vytáhněte prádlo z bubnu. Před stisknutím tlačítka START je možné zvolit pomocí tlačítka F tyto funkce: PŘEDEPRÁNÍ, NAMÁČENÍ, ČASOVÝ SPÍNAČ, EKONOMICKÁ FUNKCE, FUNKCE BEZ ODSTŘEDĚNÍ, JEMNÉ PRANÍ, (viz Programovací manuál Easy Control). Poznámka: Možnost volby uzamčení programovacího režimu, provádění změn továrního nastavení, pracích programů a ostatní možnosti nastavení - viz Programovací manuál PRACÍ PROGRAMY _C_DATUM_VYDANI_ DOC MANUÁL K OBSLUZE STROJE 5

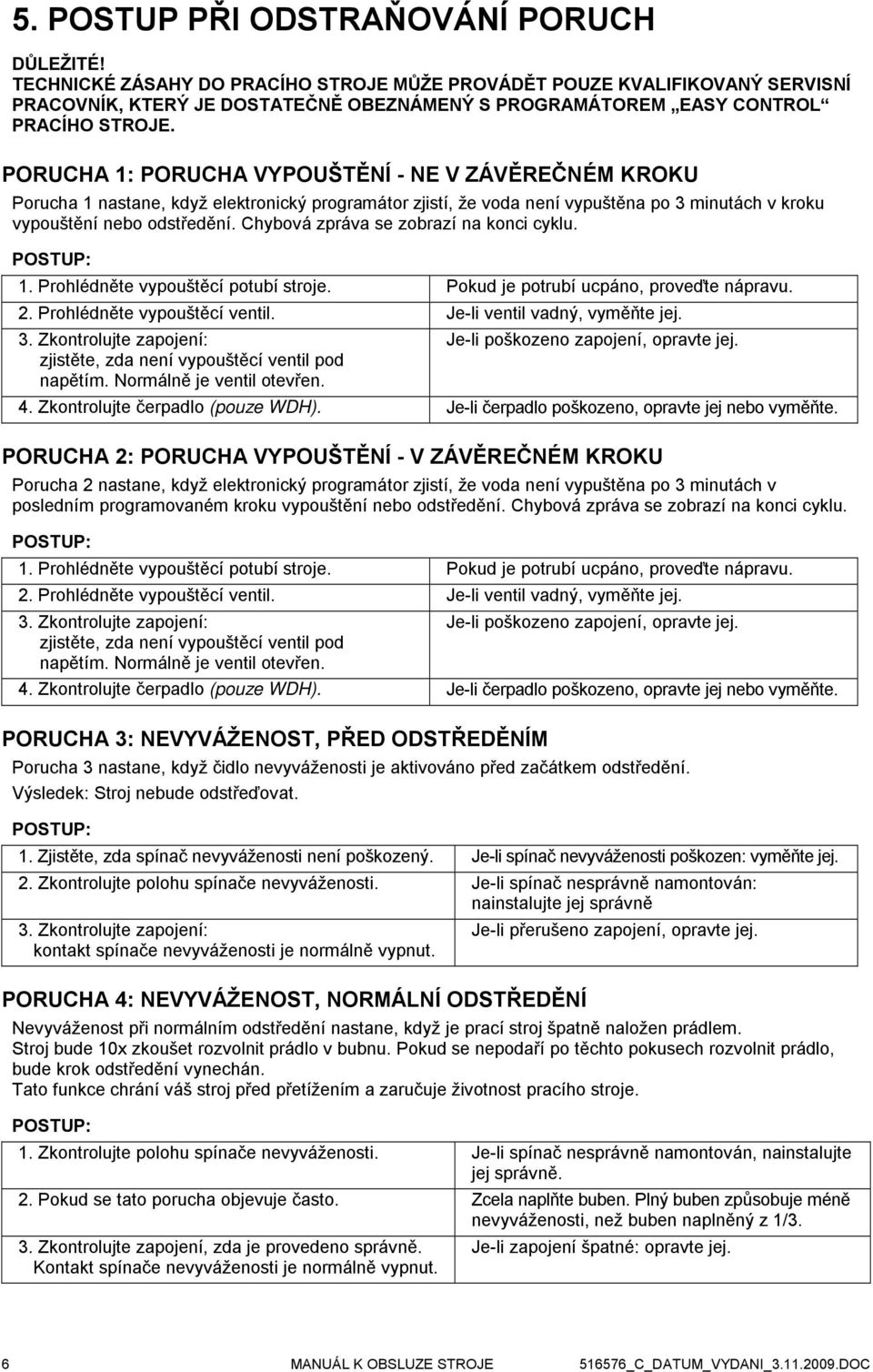

8 5. POSTUP PŘI ODSTRAŇOVÁNÍ PORUCH DŮLEŽITÉ! TECHNICKÉ ZÁSAHY DO PRACÍHO STROJE MŮŽE PROVÁDĚT POUZE KVALIFIKOVANÝ SERVISNÍ PRACOVNÍK, KTERÝ JE DOSTATEČNĚ OBEZNÁMENÝ S PROGRAMÁTOREM EASY CONTROL PRACÍHO STROJE. PORUCHA 1: PORUCHA VYPOUŠTĚNÍ - NE V ZÁVĚREČNÉM KROKU Porucha 1 nastane, když elektronický programátor zjistí, že voda není vypuštěna po 3 minutách v kroku vypouštění nebo odstředění. Chybová zpráva se zobrazí na konci cyklu. POSTUP: 1. Prohlédněte vypouštěcí potubí stroje. Pokud je potrubí ucpáno, proveďte nápravu. 2. Prohlédněte vypouštěcí ventil. Je-li ventil vadný, vyměňte jej. 3. Zkontrolujte zapojení: zjistěte, zda není vypouštěcí ventil pod napětím. Normálně je ventil otevřen. Je-li poškozeno zapojení, opravte jej. 4. Zkontrolujte čerpadlo (pouze WDH). Je-li čerpadlo poškozeno, opravte jej nebo vyměňte. PORUCHA 2: PORUCHA VYPOUŠTĚNÍ - V ZÁVĚREČNÉM KROKU Porucha 2 nastane, když elektronický programátor zjistí, že voda není vypuštěna po 3 minutách v posledním programovaném kroku vypouštění nebo odstředění. Chybová zpráva se zobrazí na konci cyklu. POSTUP: 1. Prohlédněte vypouštěcí potubí stroje. Pokud je potrubí ucpáno, proveďte nápravu. 2. Prohlédněte vypouštěcí ventil. Je-li ventil vadný, vyměňte jej. 3. Zkontrolujte zapojení: zjistěte, zda není vypouštěcí ventil pod napětím. Normálně je ventil otevřen. Je-li poškozeno zapojení, opravte jej. 4. Zkontrolujte čerpadlo (pouze WDH). Je-li čerpadlo poškozeno, opravte jej nebo vyměňte. PORUCHA 3: NEVYVÁŽENOST, PŘED ODSTŘEDĚNÍM Porucha 3 nastane, když čidlo nevyváženosti je aktivováno před začátkem odstředění. Výsledek: Stroj nebude odstřeďovat. POSTUP: 1. Zjistěte, zda spínač nevyváženosti není poškozený. Je-li spínač nevyváženosti poškozen: vyměňte jej. 2. Zkontrolujte polohu spínače nevyváženosti. Je-li spínač nesprávně namontován: nainstalujte jej správně 3. Zkontrolujte zapojení: kontakt spínače nevyváženosti je normálně vypnut. PORUCHA 4: NEVYVÁŽENOST, NORMÁLNÍ ODSTŘEDĚNÍ Je-li přerušeno zapojení, opravte jej. Nevyváženost při normálním odstředění nastane, když je prací stroj špatně naložen prádlem. Stroj bude 10x zkoušet rozvolnit prádlo v bubnu. Pokud se nepodaří po těchto pokusech rozvolnit prádlo, bude krok odstředění vynechán. Tato funkce chrání váš stroj před přetížením a zaručuje životnost pracího stroje. POSTUP: 1. Zkontrolujte polohu spínače nevyváženosti. Je-li spínač nesprávně namontován, nainstalujte jej správně. 2. Pokud se tato porucha objevuje často. Zcela naplňte buben. Plný buben způsobuje méně nevyváženosti, než buben naplněný z 1/3. 3. Zkontrolujte zapojení, zda je provedeno správně. Kontakt spínače nevyváženosti je normálně vypnut. Je-li zapojení špatné: opravte jej. 6 MANUÁL K OBSLUZE STROJE _C_DATUM_VYDANI_ DOC

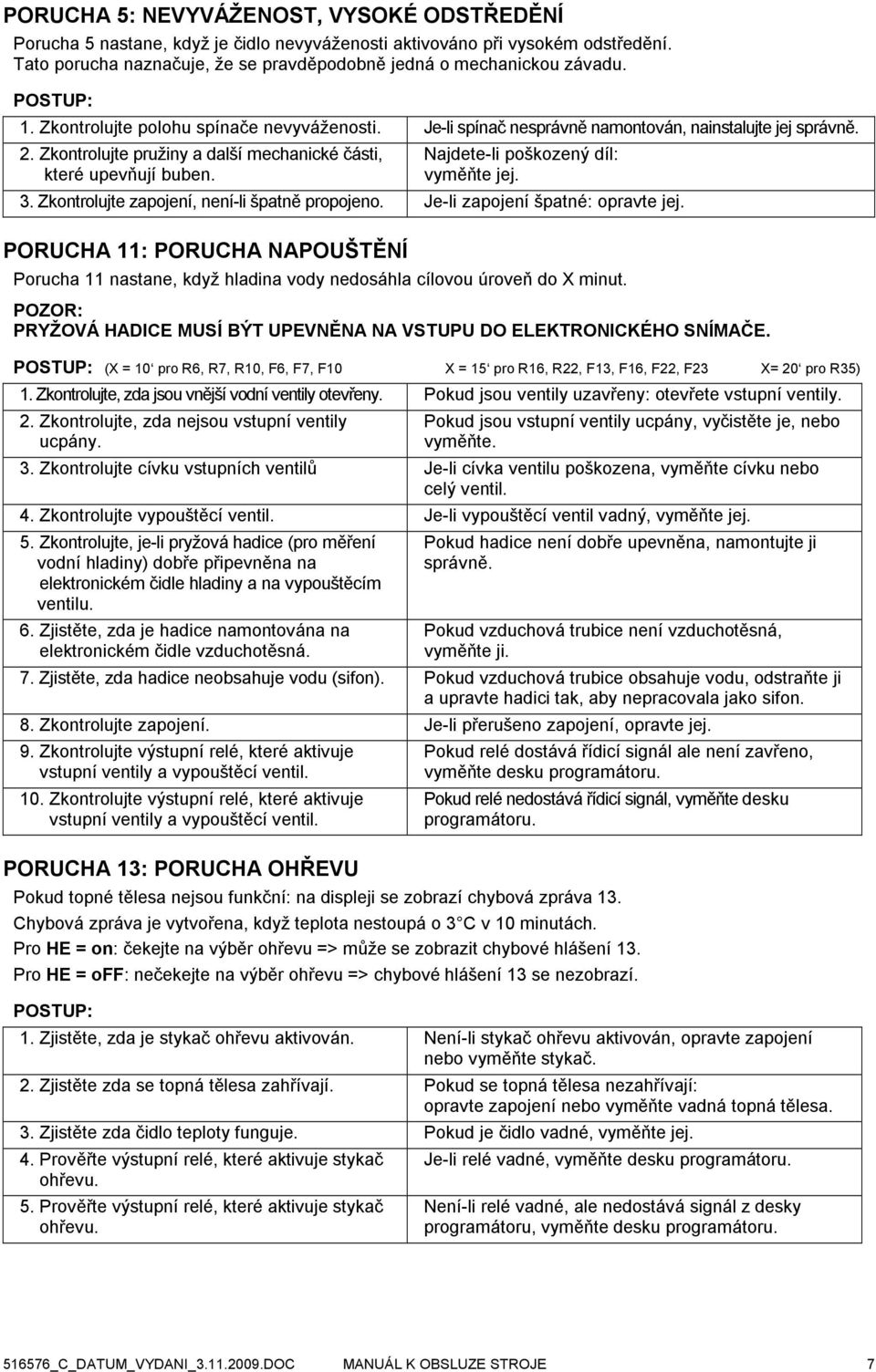

9 PORUCHA 5: NEVYVÁŽENOST, VYSOKÉ ODSTŘEDĚNÍ Porucha 5 nastane, když je čidlo nevyváženosti aktivováno při vysokém odstředění. Tato porucha naznačuje, že se pravděpodobně jedná o mechanickou závadu. POSTUP: 1. Zkontrolujte polohu spínače nevyváženosti. Je-li spínač nesprávně namontován, nainstalujte jej správně. 2. Zkontrolujte pružiny a další mechanické části, které upevňují buben. Najdete-li poškozený díl: vyměňte jej. 3. Zkontrolujte zapojení, není-li špatně propojeno. Je-li zapojení špatné: opravte jej. PORUCHA 11: PORUCHA NAPOUŠTĚNÍ Porucha 11 nastane, když hladina vody nedosáhla cílovou úroveň do X minut. POZOR: PRYŽOVÁ HADICE MUSÍ BÝT UPEVNĚNA NA VSTUPU DO ELEKTRONICKÉHO SNÍMAČE. POSTUP: (X = 10 pro R6, R7, R10, F6, F7, F10 X = 15 pro R16, R22, F13, F16, F22, F23 X= 20 pro R35) 1. Zkontrolujte, zda jsou vnější vodní ventily otevřeny. Pokud jsou ventily uzavřeny: otevřete vstupní ventily. 2. Zkontrolujte, zda nejsou vstupní ventily ucpány. Pokud jsou vstupní ventily ucpány, vyčistěte je, nebo vyměňte. 3. Zkontrolujte cívku vstupních ventilů Je-li cívka ventilu poškozena, vyměňte cívku nebo celý ventil. 4. Zkontrolujte vypouštěcí ventil. Je-li vypouštěcí ventil vadný, vyměňte jej. 5. Zkontrolujte, je-li pryžová hadice (pro měření vodní hladiny) dobře připevněna na elektronickém čidle hladiny a na vypouštěcím ventilu. 6. Zjistěte, zda je hadice namontována na elektronickém čidle vzduchotěsná. Pokud hadice není dobře upevněna, namontujte ji správně. Pokud vzduchová trubice není vzduchotěsná, vyměňte ji. 7. Zjistěte, zda hadice neobsahuje vodu (sifon). Pokud vzduchová trubice obsahuje vodu, odstraňte ji a upravte hadici tak, aby nepracovala jako sifon. 8. Zkontrolujte zapojení. Je-li přerušeno zapojení, opravte jej. 9. Zkontrolujte výstupní relé, které aktivuje vstupní ventily a vypouštěcí ventil. 10. Zkontrolujte výstupní relé, které aktivuje vstupní ventily a vypouštěcí ventil. Pokud relé dostává řídicí signál ale není zavřeno, vyměňte desku programátoru. Pokud relé nedostává řídicí signál, vyměňte desku programátoru. PORUCHA 13: PORUCHA OHŘEVU Pokud topné tělesa nejsou funkční: na displeji se zobrazí chybová zpráva 13. Chybová zpráva je vytvořena, když teplota nestoupá o 3 C v 10 minutách. Pro HE = on: čekejte na výběr ohřevu => může se zobrazit chybové hlášení 13. Pro HE = off: nečekejte na výběr ohřevu => chybové hlášení 13 se nezobrazí. POSTUP: 1. Zjistěte, zda je stykač ohřevu aktivován. Není-li stykač ohřevu aktivován, opravte zapojení nebo vyměňte stykač. 2. Zjistěte zda se topná tělesa zahřívají. Pokud se topná tělesa nezahřívají: opravte zapojení nebo vyměňte vadná topná tělesa. 3. Zjistěte zda čidlo teploty funguje. Pokud je čidlo vadné, vyměňte jej. 4. Prověřte výstupní relé, které aktivuje stykač ohřevu. 5. Prověřte výstupní relé, které aktivuje stykač ohřevu. Je-li relé vadné, vyměňte desku programátoru. Není-li relé vadné, ale nedostává signál z desky programátoru, vyměňte desku programátoru _C_DATUM_VYDANI_ DOC MANUÁL K OBSLUZE STROJE 7

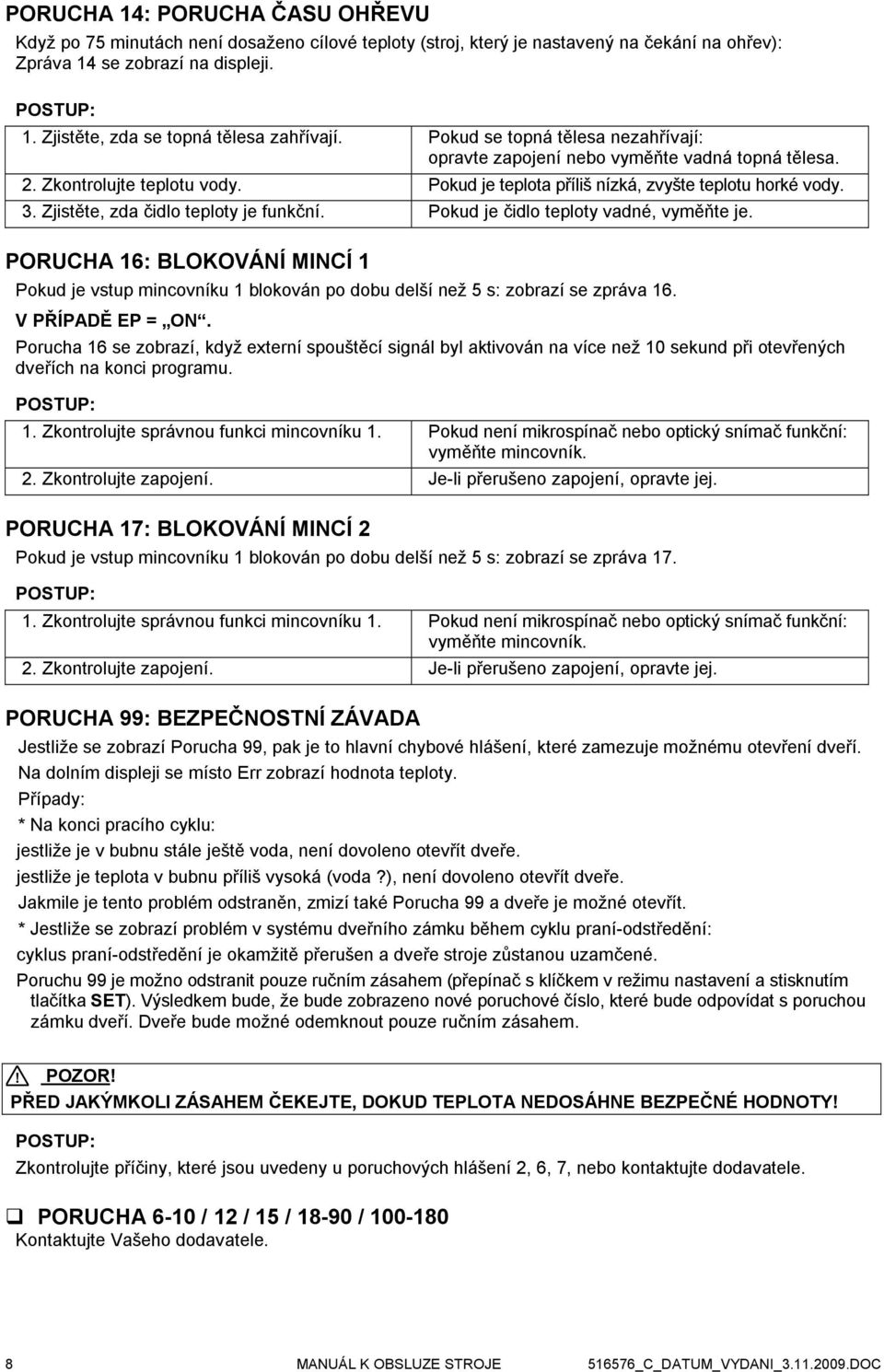

10 PORUCHA 14: PORUCHA ČASU OHŘEVU Když po 75 minutách není dosaženo cílové teploty (stroj, který je nastavený na čekání na ohřev): Zpráva 14 se zobrazí na displeji. POSTUP: 1. Zjistěte, zda se topná tělesa zahřívají. Pokud se topná tělesa nezahřívají: opravte zapojení nebo vyměňte vadná topná tělesa. 2. Zkontrolujte teplotu vody. Pokud je teplota příliš nízká, zvyšte teplotu horké vody. 3. Zjistěte, zda čidlo teploty je funkční. Pokud je čidlo teploty vadné, vyměňte je. PORUCHA 16: BLOKOVÁNÍ MINCÍ 1 Pokud je vstup mincovníku 1 blokován po dobu delší než 5 s: zobrazí se zpráva 16. V PŘÍPADĚ EP = ON. Porucha 16 se zobrazí, když externí spouštěcí signál byl aktivován na více než 10 sekund při otevřených dveřích na konci programu. POSTUP: 1. Zkontrolujte správnou funkci mincovníku 1. Pokud není mikrospínač nebo optický snímač funkční: vyměňte mincovník. 2. Zkontrolujte zapojení. Je-li přerušeno zapojení, opravte jej. PORUCHA 17: BLOKOVÁNÍ MINCÍ 2 Pokud je vstup mincovníku 1 blokován po dobu delší než 5 s: zobrazí se zpráva 17. POSTUP: 1. Zkontrolujte správnou funkci mincovníku 1. Pokud není mikrospínač nebo optický snímač funkční: vyměňte mincovník. 2. Zkontrolujte zapojení. Je-li přerušeno zapojení, opravte jej. PORUCHA 99: BEZPEČNOSTNÍ ZÁVADA Jestliže se zobrazí Porucha 99, pak je to hlavní chybové hlášení, které zamezuje možnému otevření dveří. Na dolním displeji se místo Err zobrazí hodnota teploty. Případy: * Na konci pracího cyklu: jestliže je v bubnu stále ještě voda, není dovoleno otevřít dveře. jestliže je teplota v bubnu příliš vysoká (voda?), není dovoleno otevřít dveře. Jakmile je tento problém odstraněn, zmizí také Porucha 99 a dveře je možné otevřít. * Jestliže se zobrazí problém v systému dveřního zámku během cyklu praní-odstředění: cyklus praní-odstředění je okamžitě přerušen a dveře stroje zůstanou uzamčené. Poruchu 99 je možno odstranit pouze ručním zásahem (přepínač s klíčkem v režimu nastavení a stisknutím tlačítka SET). Výsledkem bude, že bude zobrazeno nové poruchové číslo, které bude odpovídat s poruchou zámku dveří. Dveře bude možné odemknout pouze ručním zásahem.! POZOR! PŘED JAKÝMKOLI ZÁSAHEM ČEKEJTE, DOKUD TEPLOTA NEDOSÁHNE BEZPEČNÉ HODNOTY! POSTUP: Zkontrolujte příčiny, které jsou uvedeny u poruchových hlášení 2, 6, 7, nebo kontaktujte dodavatele. PORUCHA 6-10 / 12 / 15 / / Kontaktujte Vašeho dodavatele. 8 MANUÁL K OBSLUZE STROJE _C_DATUM_VYDANI_ DOC

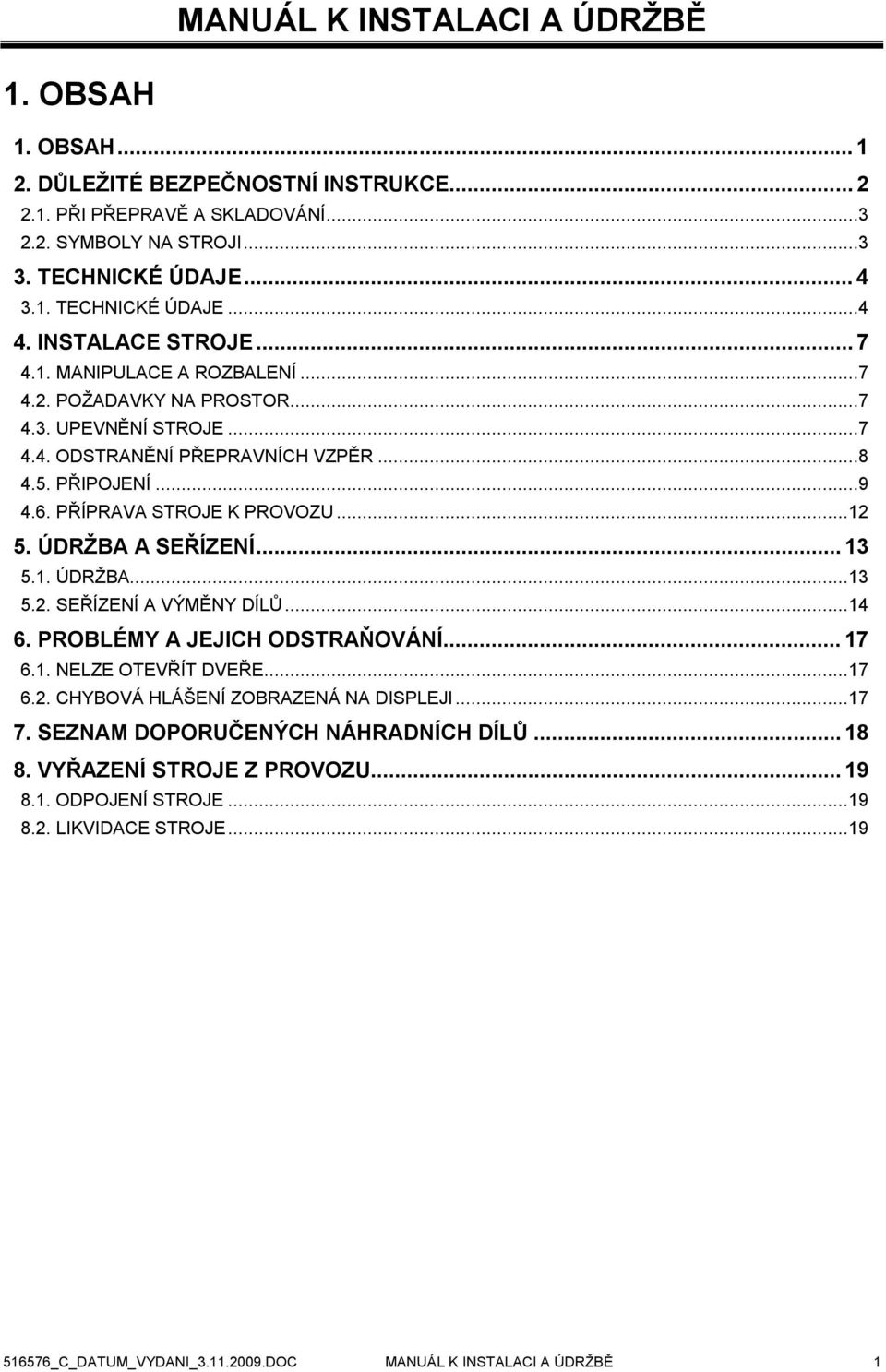

11 MANUÁL K INSTALACI A ÚDRŽBĚ 1. OBSAH 1. OBSAH DŮLEŽITÉ BEZPEČNOSTNÍ INSTRUKCE PŘI PŘEPRAVĚ A SKLADOVÁNÍ SYMBOLY NA STROJI TECHNICKÉ ÚDAJE TECHNICKÉ ÚDAJE INSTALACE STROJE MANIPULACE A ROZBALENÍ POŽADAVKY NA PROSTOR UPEVNĚNÍ STROJE ODSTRANĚNÍ PŘEPRAVNÍCH VZPĚR PŘIPOJENÍ PŘÍPRAVA STROJE K PROVOZU ÚDRŽBA A SEŘÍZENÍ ÚDRŽBA SEŘÍZENÍ A VÝMĚNY DÍLŮ PROBLÉMY A JEJICH ODSTRAŇOVÁNÍ NELZE OTEVŘÍT DVEŘE CHYBOVÁ HLÁŠENÍ ZOBRAZENÁ NA DISPLEJI SEZNAM DOPORUČENÝCH NÁHRADNÍCH DÍLŮ VYŘAZENÍ STROJE Z PROVOZU ODPOJENÍ STROJE LIKVIDACE STROJE _C_DATUM_VYDANI_ DOC MANUÁL K INSTALACI A ÚDRŽBĚ 1

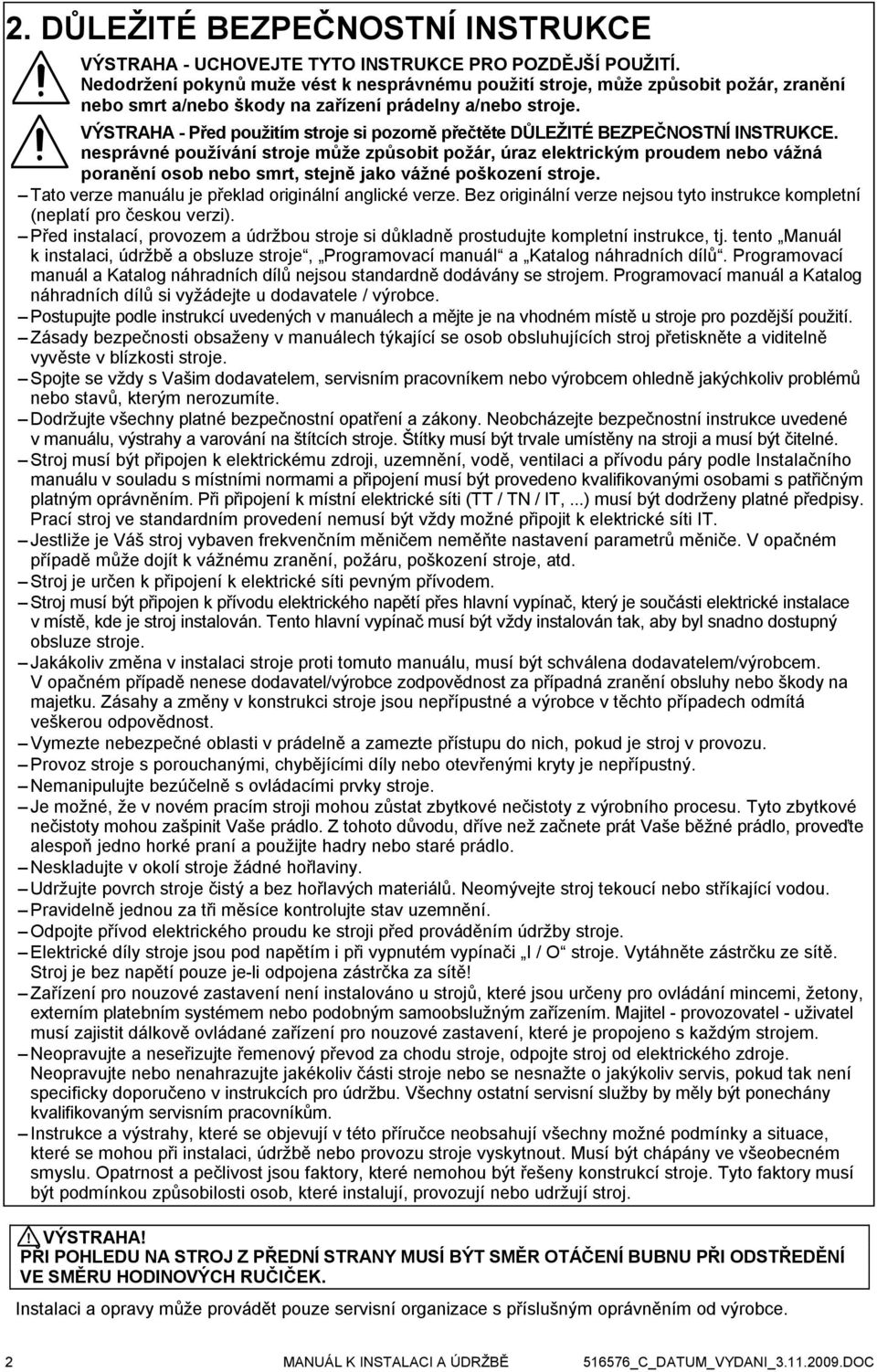

12 2. DŮLEŽITÉ BEZPEČNOSTNÍ INSTRUKCE VÝSTRAHA - UCHOVEJTE TYTO INSTRUKCE PRO POZDĚJŠÍ POUŽITÍ. Nedodržení pokynů muže vést k nesprávnému použití stroje, může způsobit požár, zranění nebo smrt a/nebo škody na zařízení prádelny a/nebo stroje. VÝSTRAHA - Před použitím stroje si pozorně přečtěte DŮLEŽITÉ BEZPEČNOSTNÍ INSTRUKCE. nesprávné používání stroje může způsobit požár, úraz elektrickým proudem nebo vážná poranění osob nebo smrt, stejně jako vážné poškození stroje. Tato verze manuálu je překlad originální anglické verze. Bez originální verze nejsou tyto instrukce kompletní (neplatí pro českou verzi). Před instalací, provozem a údržbou stroje si důkladně prostudujte kompletní instrukce, tj. tento Manuál k instalaci, údržbě a obsluze stroje, Programovací manuál a Katalog náhradních dílů. Programovací manuál a Katalog náhradních dílů nejsou standardně dodávány se strojem. Programovací manuál a Katalog náhradních dílů si vyžádejte u dodavatele / výrobce. Postupujte podle instrukcí uvedených v manuálech a mějte je na vhodném místě u stroje pro pozdější použití. Zásady bezpečnosti obsaženy v manuálech týkající se osob obsluhujících stroj přetiskněte a viditelně vyvěste v blízkosti stroje. Spojte se vždy s Vašim dodavatelem, servisním pracovníkem nebo výrobcem ohledně jakýchkoliv problémů nebo stavů, kterým nerozumíte. Dodržujte všechny platné bezpečnostní opatření a zákony. Neobcházejte bezpečnostní instrukce uvedené v manuálu, výstrahy a varování na štítcích stroje. Štítky musí být trvale umístěny na stroji a musí být čitelné. Stroj musí být připojen k elektrickému zdroji, uzemnění, vodě, ventilaci a přívodu páry podle Instalačního manuálu v souladu s místními normami a připojení musí být provedeno kvalifikovanými osobami s patřičným platným oprávněním. Při připojení k místní elektrické síti (TT / TN / IT,...) musí být dodrženy platné předpisy. Prací stroj ve standardním provedení nemusí být vždy možné připojit k elektrické síti IT. Jestliže je Váš stroj vybaven frekvenčním měničem neměňte nastavení parametrů měniče. V opačném případě může dojít k vážnému zranění, požáru, poškození stroje, atd. Stroj je určen k připojení k elektrické síti pevným přívodem. Stroj musí být připojen k přívodu elektrického napětí přes hlavní vypínač, který je součásti elektrické instalace v místě, kde je stroj instalován. Tento hlavní vypínač musí být vždy instalován tak, aby byl snadno dostupný obsluze stroje. Jakákoliv změna v instalaci stroje proti tomuto manuálu, musí být schválena dodavatelem/výrobcem. V opačném případě nenese dodavatel/výrobce zodpovědnost za případná zranění obsluhy nebo škody na majetku. Zásahy a změny v konstrukci stroje jsou nepřípustné a výrobce v těchto případech odmítá veškerou odpovědnost. Vymezte nebezpečné oblasti v prádelně a zamezte přístupu do nich, pokud je stroj v provozu. Provoz stroje s porouchanými, chybějícími díly nebo otevřenými kryty je nepřípustný. Nemanipulujte bezúčelně s ovládacími prvky stroje. Je možné, že v novém pracím stroji mohou zůstat zbytkové nečistoty z výrobního procesu. Tyto zbytkové nečistoty mohou zašpinit Vaše prádlo. Z tohoto důvodu, dříve než začnete prát Vaše běžné prádlo, proveďte alespoň jedno horké praní a použijte hadry nebo staré prádlo. Neskladujte v okolí stroje žádné hořlaviny. Udržujte povrch stroje čistý a bez hořlavých materiálů. Neomývejte stroj tekoucí nebo stříkající vodou. Pravidelně jednou za tři měsíce kontrolujte stav uzemnění. Odpojte přívod elektrického proudu ke stroji před prováděním údržby stroje. Elektrické díly stroje jsou pod napětím i při vypnutém vypínači I / O stroje. Vytáhněte zástrčku ze sítě. Stroj je bez napětí pouze je-li odpojena zástrčka za sítě! Zařízení pro nouzové zastavení není instalováno u strojů, které jsou určeny pro ovládání mincemi, žetony, externím platebním systémem nebo podobným samoobslužným zařízením. Majitel - provozovatel - uživatel musí zajistit dálkově ovládané zařízení pro nouzové zastavení, které je propojeno s každým strojem. Neopravujte a neseřizujte řemenový převod za chodu stroje, odpojte stroj od elektrického zdroje. Neopravujte nebo nenahrazujte jakékoliv části stroje nebo se nesnažte o jakýkoliv servis, pokud tak není specificky doporučeno v instrukcích pro údržbu. Všechny ostatní servisní služby by měly být ponechány kvalifikovaným servisním pracovníkům. Instrukce a výstrahy, které se objevují v této příručce neobsahují všechny možné podmínky a situace, které se mohou při instalaci, údržbě nebo provozu stroje vyskytnout. Musí být chápány ve všeobecném smyslu. Opatrnost a pečlivost jsou faktory, které nemohou být řešeny konstrukcí stroje. Tyto faktory musí být podmínkou způsobilosti osob, které instalují, provozují nebo udržují stroj. PŘI POHLEDU NA STROJ Z PŘEDNÍ STRANY MUSÍ BÝT SMĚR OTÁČENÍ BUBNU PŘI ODSTŘEDĚNÍ VE SMĚRU HODINOVÝCH RUČIČEK. Instalaci a opravy může provádět pouze servisní organizace s příslušným oprávněním od výrobce. 2 MANUÁL K INSTALACI A ÚDRŽBĚ _C_DATUM_VYDANI_ DOC

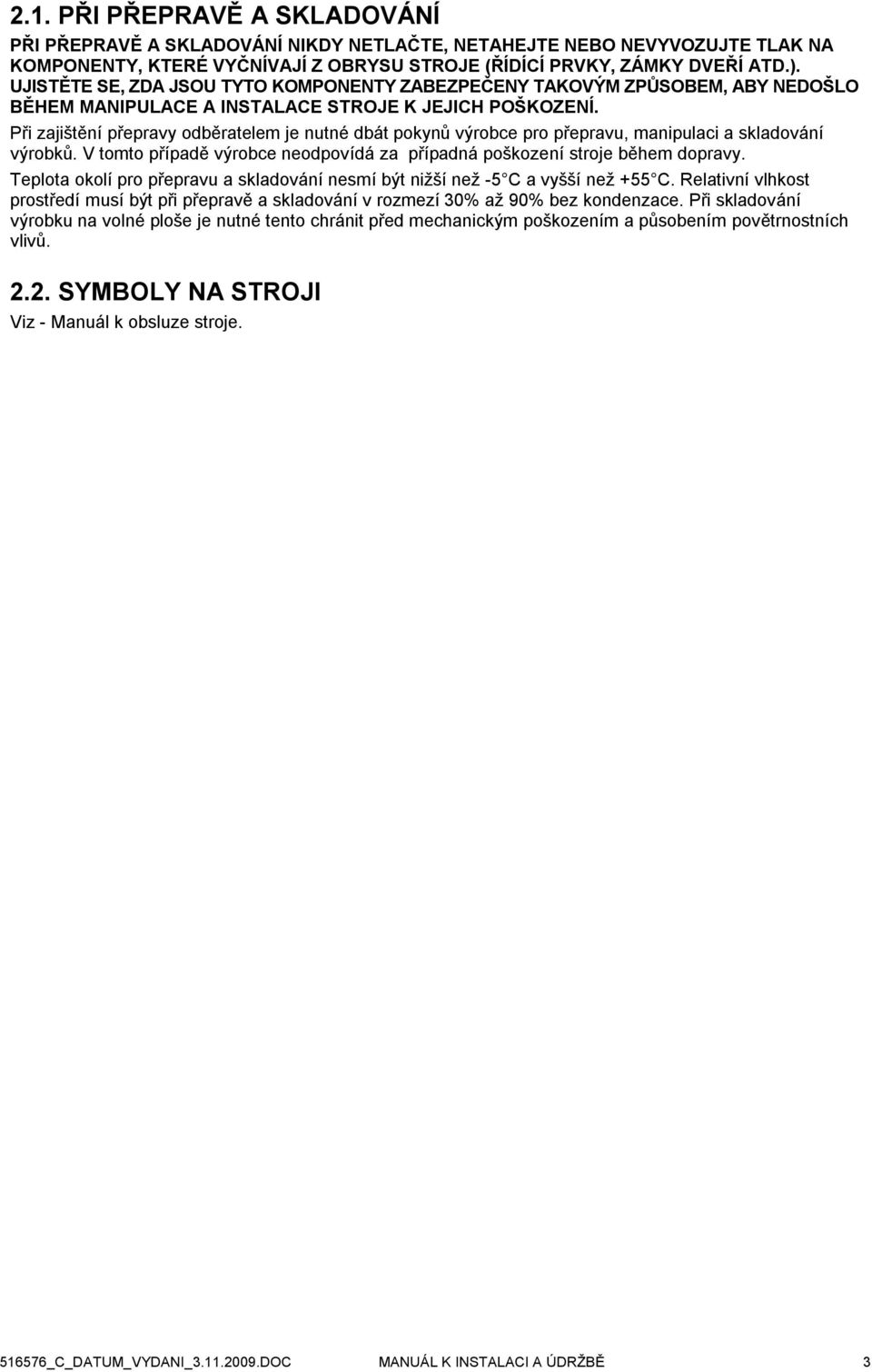

13 2.1. PŘI PŘEPRAVĚ A SKLADOVÁNÍ PŘI PŘEPRAVĚ A SKLADOVÁNÍ NIKDY NETLAČTE, NETAHEJTE NEBO NEVYVOZUJTE TLAK NA KOMPONENTY, KTERÉ VYČNÍVAJÍ Z OBRYSU STROJE (ŘÍDÍCÍ PRVKY, ZÁMKY DVEŘÍ ATD.). UJISTĚTE SE, ZDA JSOU TYTO KOMPONENTY ZABEZPEČENY TAKOVÝM ZPŮSOBEM, ABY NEDOŠLO BĚHEM MANIPULACE A INSTALACE STROJE K JEJICH POŠKOZENÍ. Při zajištění přepravy odběratelem je nutné dbát pokynů výrobce pro přepravu, manipulaci a skladování výrobků. V tomto případě výrobce neodpovídá za případná poškození stroje během dopravy. Teplota okolí pro přepravu a skladování nesmí být nižší než -5 C a vyšší než +55 C. Relativní vlhkost prostředí musí být při přepravě a skladování v rozmezí 30% až 90% bez kondenzace. Při skladování výrobku na volné ploše je nutné tento chránit před mechanickým poškozením a působením povětrnostních vlivů SYMBOLY NA STROJI Viz - Manuál k obsluze stroje _C_DATUM_VYDANI_ DOC MANUÁL K INSTALACI A ÚDRŽBĚ 3

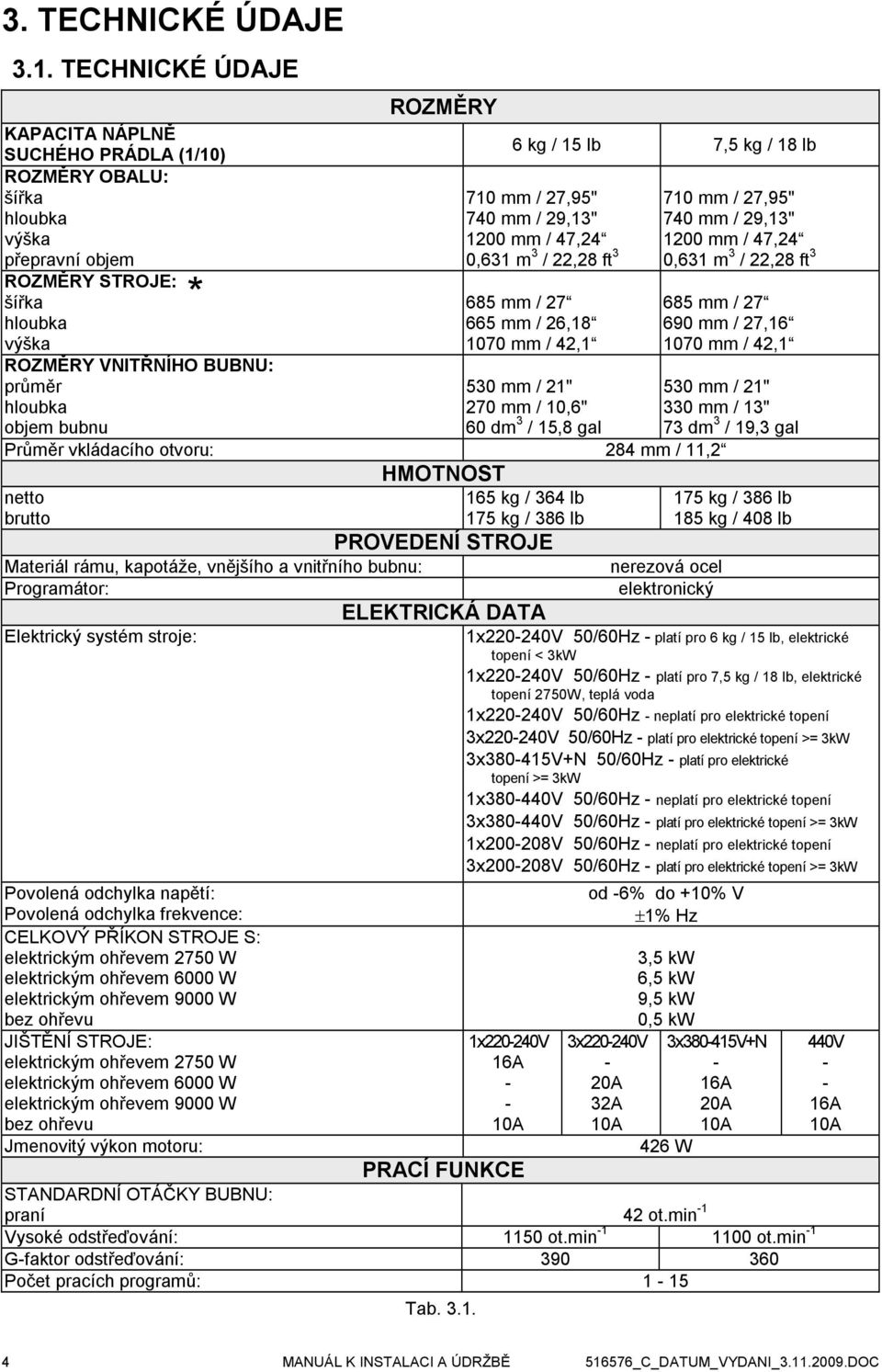

14 3. TECHNICKÉ ÚDAJE 3.1. TECHNICKÉ ÚDAJE ROZMĚRY KAPACITA NÁPLNĚ SUCHÉHO PRÁDLA (1/10) 6 kg / 15 lb 7,5 kg / 18 lb ROZMĚRY OBALU: šířka hloubka výška 710 mm / 27,95" 740 mm / 29,13" 1200 mm / 47, mm / 27,95" 740 mm / 29,13" 1200 mm / 47,24 přepravní objem 0,631 m 3 / 22,28 ft 3 0,631 m 3 / 22,28 ft 3 ROZMĚRY STROJE: šířka * 685 mm / mm / 27 hloubka výška 665 mm / 26, mm / 42,1 690 mm / 27, mm / 42,1 ROZMĚRY VNITŘNÍHO BUBNU: průměr hloubka objem bubnu 530 mm / 21" 270 mm / 10,6" 60 dm 3 / 15,8 gal 530 mm / 21" 330 mm / 13" 73 dm 3 / 19,3 gal Průměr vkládacího otvoru: 284 mm / 11,2 HMOTNOST netto brutto 165 kg / 364 lb 175 kg / 386 lb 175 kg / 386 lb 185 kg / 408 lb PROVEDENÍ STROJE Materiál rámu, kapotáže, vnějšího a vnitřního bubnu: nerezová ocel Programátor: elektronický Elektrický systém stroje: Povolená odchylka napětí: Povolená odchylka frekvence: CELKOVÝ PŘÍKON STROJE S: elektrickým ohřevem 2750 W elektrickým ohřevem 6000 W elektrickým ohřevem 9000 W bez ohřevu JIŠTĚNÍ STROJE: elektrickým ohřevem 2750 W elektrickým ohřevem 6000 W elektrickým ohřevem 9000 W bez ohřevu Jmenovitý výkon motoru: ELEKTRICKÁ DATA 1x V 50/60Hz - platí pro 6 kg / 15 lb, elektrické topení < 3kW 1x V 50/60Hz - platí pro 7,5 kg / 18 lb, elektrické topení 2750W, teplá voda 1x V 50/60Hz - neplatí pro elektrické topení 3x V 50/60Hz - platí pro elektrické topení >= 3kW 3x V+N 50/60Hz - platí pro elektrické topení >= 3kW 1x V 50/60Hz - neplatí pro elektrické topení 3x V 50/60Hz - platí pro elektrické topení >= 3kW 1x V 50/60Hz - neplatí pro elektrické topení 3x V 50/60Hz - platí pro elektrické topení >= 3kW 1x V 16A A od -6% do +10% V ±1% Hz 3x V - 20A 32A 10A 3,5 kw 6,5 kw 9,5 kw 0,5 kw 3x V+N - 16A 20A 10A 426 W PRACÍ FUNKCE STANDARDNÍ OTÁČKY BUBNU: praní 42 ot.min -1 Vysoké odstřeďování: 1150 ot.min ot.min -1 G-faktor odstřeďování: Počet pracích programů: 1-15 Tab V A 10A 4 MANUÁL K INSTALACI A ÚDRŽBĚ _C_DATUM_VYDANI_ DOC

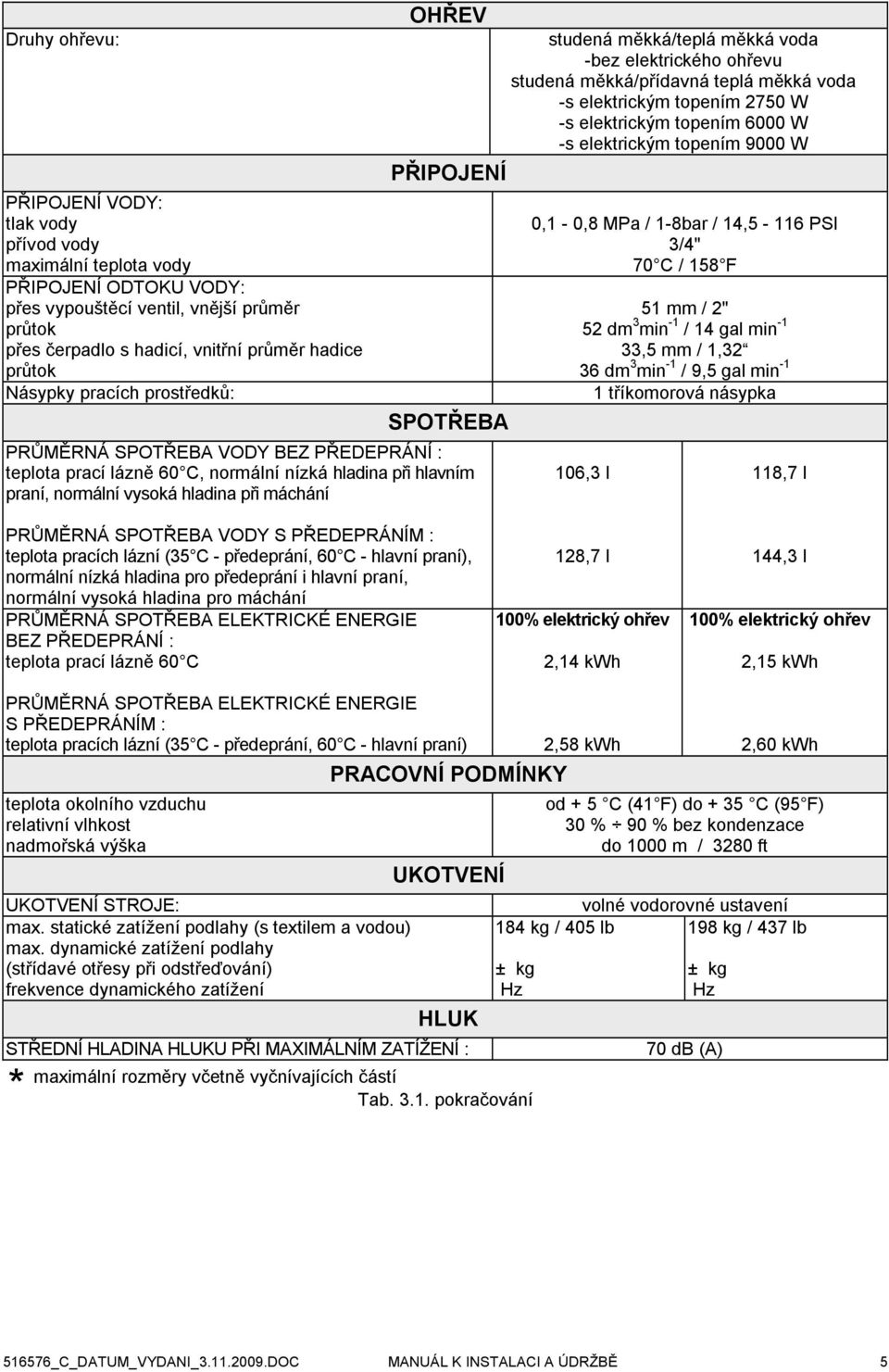

15 Druhy ohřevu: PŘIPOJENÍ VODY: tlak vody přívod vody maximální teplota vody PŘIPOJENÍ ODTOKU VODY: přes vypouštěcí ventil, vnější průměr průtok přes čerpadlo s hadicí, vnitřní průměr hadice průtok Násypky pracích prostředků: OHŘEV studená měkká/teplá měkká voda -bez elektrického ohřevu studená měkká/přídavná teplá měkká voda -s elektrickým topením 2750 W -s elektrickým topením 6000 W -s elektrickým topením 9000 W PŘIPOJENÍ SPOTŘEBA PRŮMĚRNÁ SPOTŘEBA VODY BEZ PŘEDEPRÁNÍ : teplota prací lázně 60 C, normální nízká hladina při hlavním praní, normální vysoká hladina při máchání 0,1-0,8 MPa / 1-8bar / 14,5-116 PSI 3/4" 70 C / 158 F 51 mm / 2" 52 dm 3 min -1 / 14 gal min -1 33,5 mm / 1,32 36 dm 3 min -1 / 9,5 gal min -1 1 tříkomorová násypka 106,3 l 118,7 l PRŮMĚRNÁ SPOTŘEBA VODY S PŘEDEPRÁNÍM : teplota pracích lázní (35 C - předeprání, 60 C - hlavní praní), normální nízká hladina pro předeprání i hlavní praní, normální vysoká hladina pro máchání PRŮMĚRNÁ SPOTŘEBA ELEKTRICKÉ ENERGIE BEZ PŘEDEPRÁNÍ : teplota prací lázně 60 C 128,7 l 100% elektrický ohřev 2,14 kwh 144,3 l 100% elektrický ohřev 2,15 kwh PRŮMĚRNÁ SPOTŘEBA ELEKTRICKÉ ENERGIE S PŘEDEPRÁNÍM : teplota pracích lázní (35 C - předeprání, 60 C - hlavní praní) 2,58 kwh PRACOVNÍ PODMÍNKY teplota okolního vzduchu relativní vlhkost nadmořská výška 2,60 kwh od + 5 C (41 F) do + 35 C (95 F) 30 % 90 % bez kondenzace do 1000 m / 3280 ft UKOTVENÍ UKOTVENÍ STROJE: volné vodorovné ustavení max. statické zatížení podlahy (s textilem a vodou) max. dynamické zatížení podlahy (střídavé otřesy při odstřeďování) frekvence dynamického zatížení 184 kg / 405 lb ± kg Hz 198 kg / 437 lb ± kg Hz HLUK STŘEDNÍ HLADINA HLUKU PŘI MAXIMÁLNÍM ZATÍŽENÍ : 70 db (A) * maximální rozměry včetně vyčnívajících částí Tab pokračování _C_DATUM_VYDANI_ DOC MANUÁL K INSTALACI A ÚDRŽBĚ 5

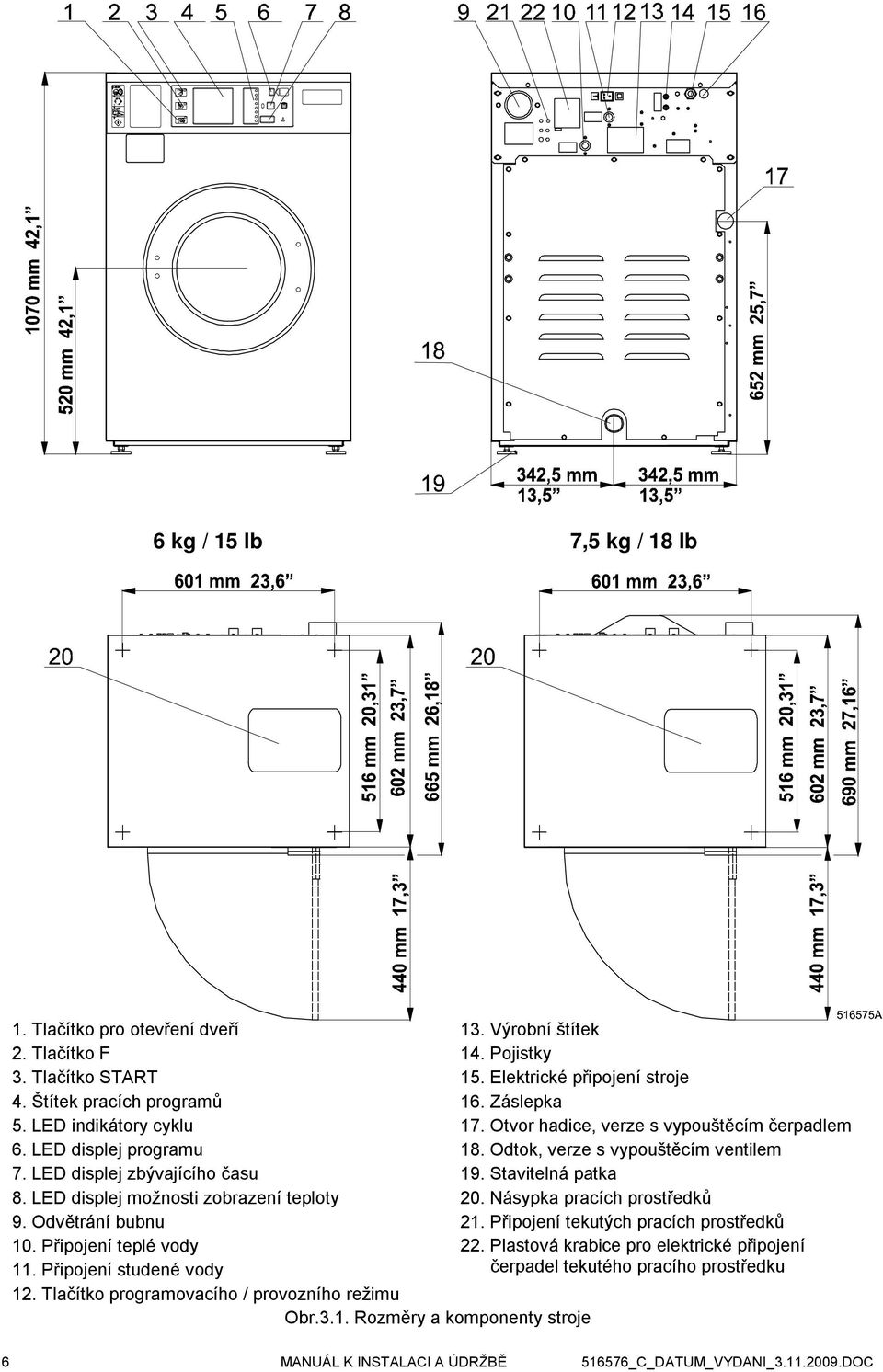

16 6 kg / 15 lb 7,5 kg / 18 lb 1. Tlačítko pro otevření dveří 2. Tlačítko F 3. Tlačítko START 4. Štítek pracích programů 5. LED indikátory cyklu 6. LED displej programu 7. LED displej zbývajícího času 8. LED displej možnosti zobrazení teploty 9. Odvětrání bubnu 10. Připojení teplé vody 11. Připojení studené vody 12. Tlačítko programovacího / provozního režimu Obr.3.1. Rozměry a komponenty stroje 13. Výrobní štítek 14. Pojistky 15. Elektrické připojení stroje 16. Záslepka 17. Otvor hadice, verze s vypouštěcím čerpadlem 18. Odtok, verze s vypouštěcím ventilem 19. Stavitelná patka 20. Násypka pracích prostředků 21. Připojení tekutých pracích prostředků 22. Plastová krabice pro elektrické připojení čerpadel tekutého pracího prostředku 6 MANUÁL K INSTALACI A ÚDRŽBĚ _C_DATUM_VYDANI_ DOC

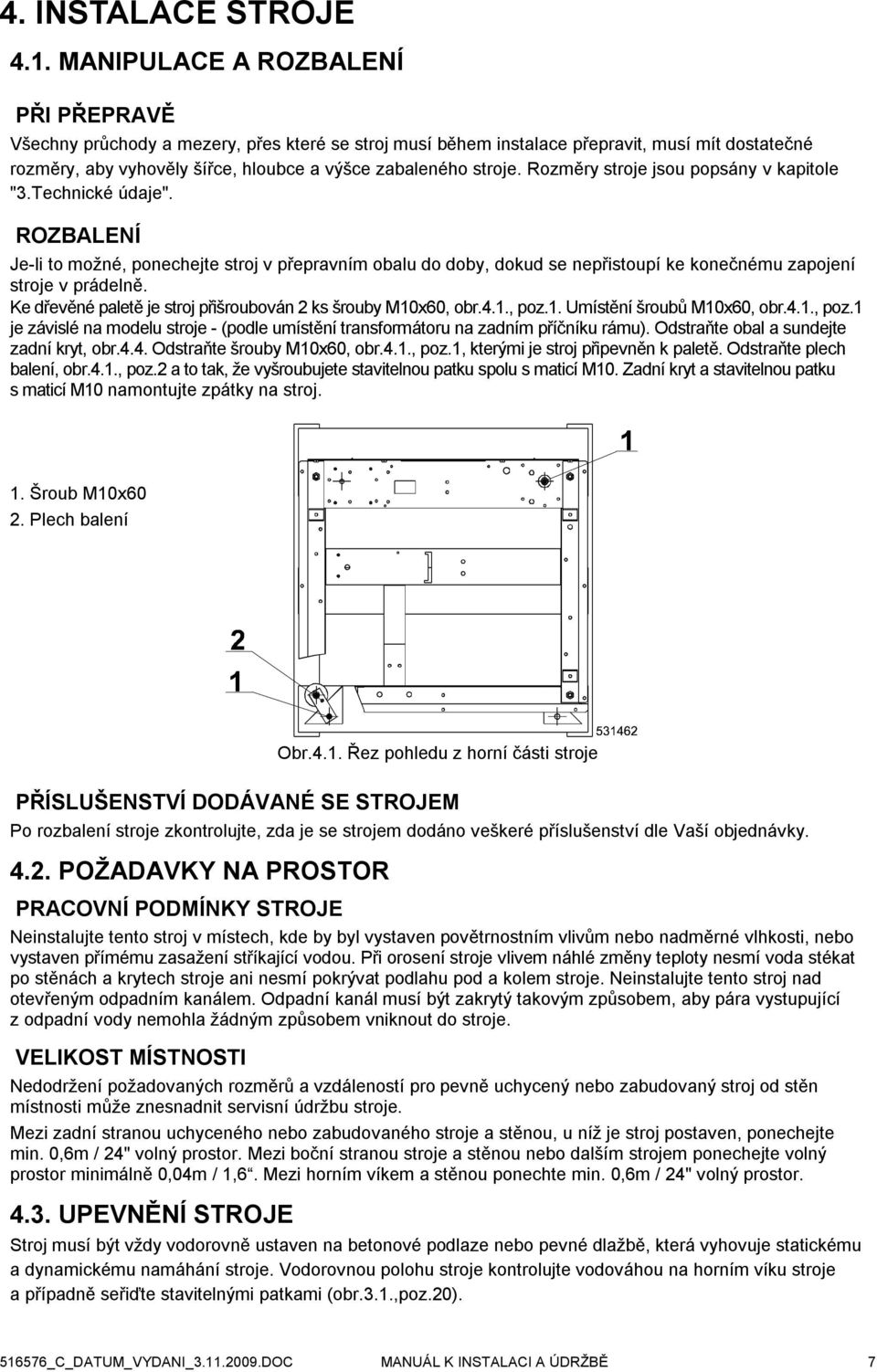

17 4. INSTALACE STROJE 4.1. MANIPULACE A ROZBALENÍ PŘI PŘEPRAVĚ Všechny průchody a mezery, přes které se stroj musí během instalace přepravit, musí mít dostatečné rozměry, aby vyhověly šířce, hloubce a výšce zabaleného stroje. Rozměry stroje jsou popsány v kapitole "3.Technické údaje". ROZBALENÍ Je-li to možné, ponechejte stroj v přepravním obalu do doby, dokud se nepřistoupí ke konečnému zapojení stroje v prádelně. Ke dřevěné paletě je stroj přišroubován 2 ks šrouby M10x60, obr.4.1., poz.1. Umístění šroubů M10x60, obr.4.1., poz.1 je závislé na modelu stroje - (podle umístění transformátoru na zadním příčníku rámu). Odstraňte obal a sundejte zadní kryt, obr.4.4. Odstraňte šrouby M10x60, obr.4.1., poz.1, kterými je stroj připevněn k paletě. Odstraňte plech balení, obr.4.1., poz.2 a to tak, že vyšroubujete stavitelnou patku spolu s maticí M10. Zadní kryt a stavitelnou patku s maticí M10 namontujte zpátky na stroj. 1. Šroub M10x60 2. Plech balení Obr.4.1. Řez pohledu z horní části stroje PŘÍSLUŠENSTVÍ DODÁVANÉ SE STROJEM Po rozbalení stroje zkontrolujte, zda je se strojem dodáno veškeré příslušenství dle Vaší objednávky POŽADAVKY NA PROSTOR PRACOVNÍ PODMÍNKY STROJE Neinstalujte tento stroj v místech, kde by byl vystaven povětrnostním vlivům nebo nadměrné vlhkosti, nebo vystaven přímému zasažení stříkající vodou. Při orosení stroje vlivem náhlé změny teploty nesmí voda stékat po stěnách a krytech stroje ani nesmí pokrývat podlahu pod a kolem stroje. Neinstalujte tento stroj nad otevřeným odpadním kanálem. Odpadní kanál musí být zakrytý takovým způsobem, aby pára vystupující z odpadní vody nemohla žádným způsobem vniknout do stroje. VELIKOST MÍSTNOSTI Nedodržení požadovaných rozměrů a vzdáleností pro pevně uchycený nebo zabudovaný stroj od stěn místnosti může znesnadnit servisní údržbu stroje. Mezi zadní stranou uchyceného nebo zabudovaného stroje a stěnou, u níž je stroj postaven, ponechejte min. 0,6m / 24" volný prostor. Mezi boční stranou stroje a stěnou nebo dalším strojem ponechejte volný prostor minimálně 0,04m / 1,6. Mezi horním víkem a stěnou ponechte min. 0,6m / 24" volný prostor UPEVNĚNÍ STROJE Stroj musí být vždy vodorovně ustaven na betonové podlaze nebo pevné dlažbě, která vyhovuje statickému a dynamickému namáhání stroje. Vodorovnou polohu stroje kontrolujte vodováhou na horním víku stroje a případně seřiďte stavitelnými patkami (obr.3.1.,poz.20) _C_DATUM_VYDANI_ DOC MANUÁL K INSTALACI A ÚDRŽBĚ 7

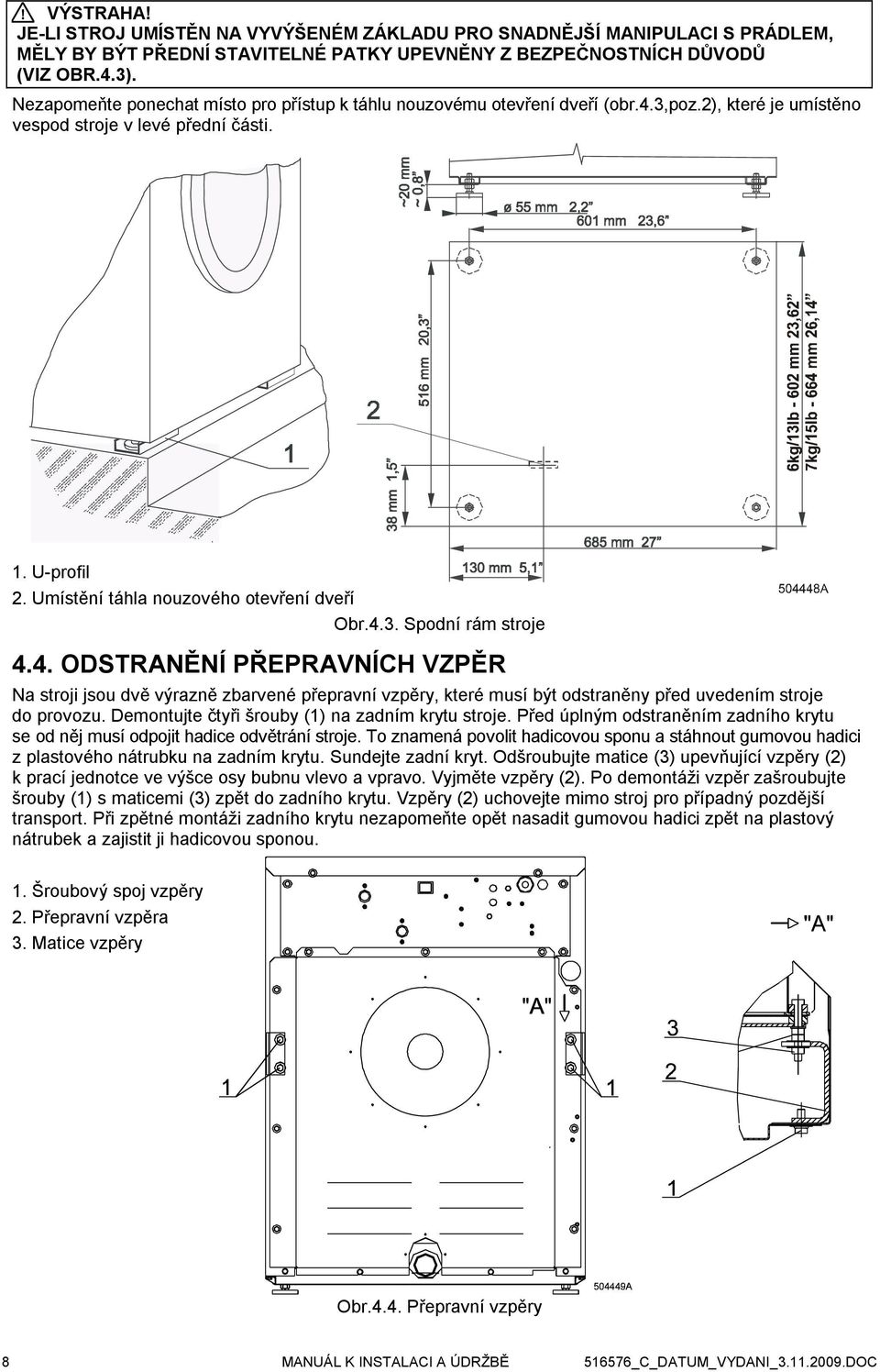

18 JE-LI STROJ UMÍSTĚN NA VYVÝŠENÉM ZÁKLADU PRO SNADNĚJŠÍ MANIPULACI S PRÁDLEM, MĚLY BY BÝT PŘEDNÍ STAVITELNÉ PATKY UPEVNĚNY Z BEZPEČNOSTNÍCH DŮVODŮ (VIZ OBR.4.3). Nezapomeňte ponechat místo pro přístup k táhlu nouzovému otevření dveří (obr.4.3,poz.2), které je umístěno vespod stroje v levé přední části. 1. U-profil 2. Umístění táhla nouzového otevření dveří Obr.4.3. Spodní rám stroje 4.4. ODSTRANĚNÍ PŘEPRAVNÍCH VZPĚR Na stroji jsou dvě výrazně zbarvené přepravní vzpěry, které musí být odstraněny před uvedením stroje do provozu. Demontujte čtyři šrouby (1) na zadním krytu stroje. Před úplným odstraněním zadního krytu se od něj musí odpojit hadice odvětrání stroje. To znamená povolit hadicovou sponu a stáhnout gumovou hadici z plastového nátrubku na zadním krytu. Sundejte zadní kryt. Odšroubujte matice (3) upevňující vzpěry (2) k prací jednotce ve výšce osy bubnu vlevo a vpravo. Vyjměte vzpěry (2). Po demontáži vzpěr zašroubujte šrouby (1) s maticemi (3) zpět do zadního krytu. Vzpěry (2) uchovejte mimo stroj pro případný pozdější transport. Při zpětné montáži zadního krytu nezapomeňte opět nasadit gumovou hadici zpět na plastový nátrubek a zajistit ji hadicovou sponou. 1. Šroubový spoj vzpěry 2. Přepravní vzpěra 3. Matice vzpěry Obr.4.4. Přepravní vzpěry 8 MANUÁL K INSTALACI A ÚDRŽBĚ _C_DATUM_VYDANI_ DOC

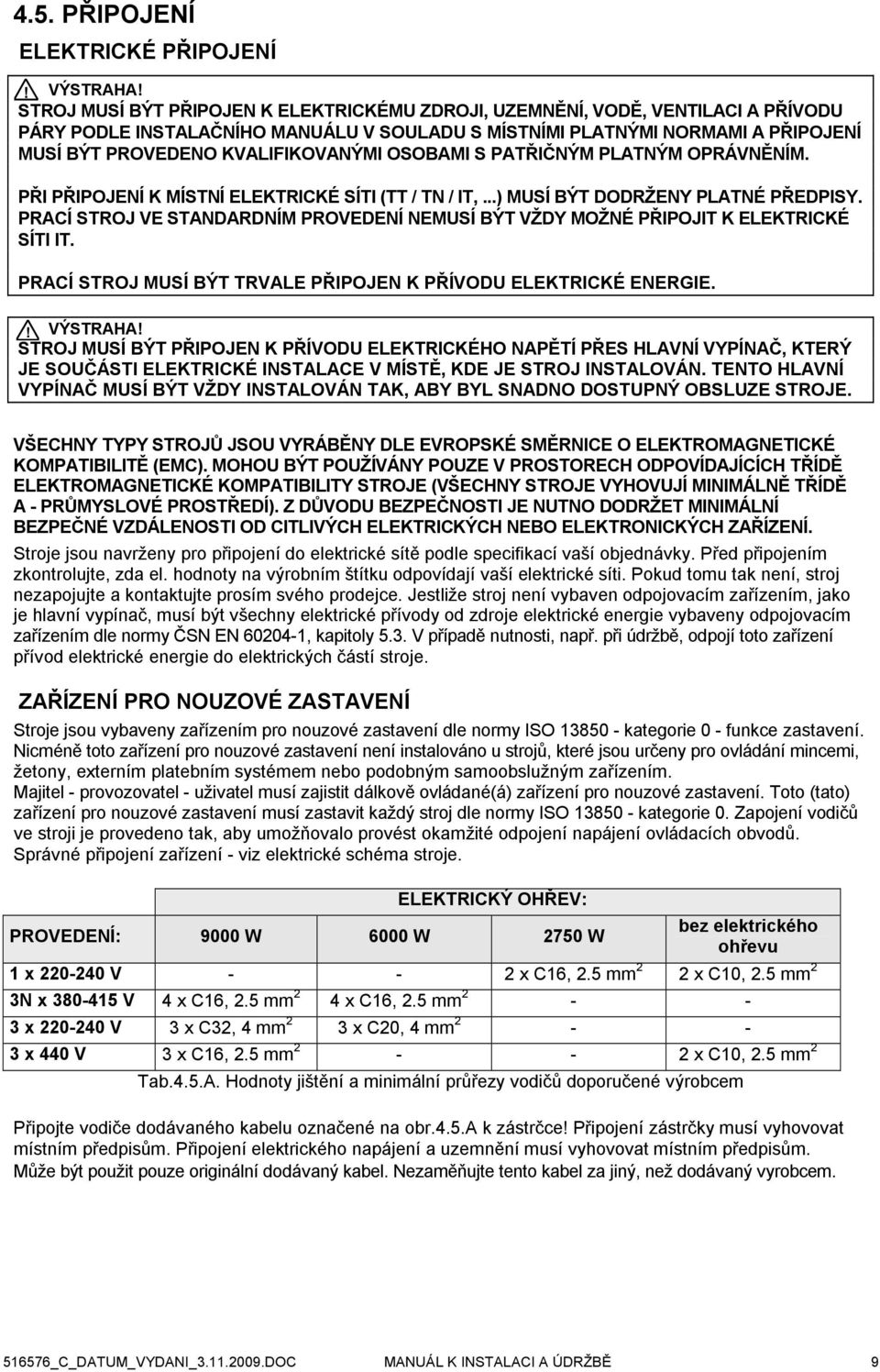

19 4.5. PŘIPOJENÍ ELEKTRICKÉ PŘIPOJENÍ STROJ MUSÍ BÝT PŘIPOJEN K ELEKTRICKÉMU ZDROJI, UZEMNĚNÍ, VODĚ, VENTILACI A PŘÍVODU PÁRY PODLE INSTALAČNÍHO MANUÁLU V SOULADU S MÍSTNÍMI PLATNÝMI NORMAMI A PŘIPOJENÍ MUSÍ BÝT PROVEDENO KVALIFIKOVANÝMI OSOBAMI S PATŘIČNÝM PLATNÝM OPRÁVNĚNÍM. PŘI PŘIPOJENÍ K MÍSTNÍ ELEKTRICKÉ SÍTI (TT / TN / IT,...) MUSÍ BÝT DODRŽENY PLATNÉ PŘEDPISY. PRACÍ STROJ VE STANDARDNÍM PROVEDENÍ NEMUSÍ BÝT VŽDY MOŽNÉ PŘIPOJIT K ELEKTRICKÉ SÍTI IT. PRACÍ STROJ MUSÍ BÝT TRVALE PŘIPOJEN K PŘÍVODU ELEKTRICKÉ ENERGIE. STROJ MUSÍ BÝT PŘIPOJEN K PŘÍVODU ELEKTRICKÉHO NAPĚTÍ PŘES HLAVNÍ VYPÍNAČ, KTERÝ JE SOUČÁSTI ELEKTRICKÉ INSTALACE V MÍSTĚ, KDE JE STROJ INSTALOVÁN. TENTO HLAVNÍ VYPÍNAČ MUSÍ BÝT VŽDY INSTALOVÁN TAK, ABY BYL SNADNO DOSTUPNÝ OBSLUZE STROJE. VŠECHNY TYPY STROJŮ JSOU VYRÁBĚNY DLE EVROPSKÉ SMĚRNICE O ELEKTROMAGNETICKÉ KOMPATIBILITĚ (EMC). MOHOU BÝT POUŽÍVÁNY POUZE V PROSTORECH ODPOVÍDAJÍCÍCH TŘÍDĚ ELEKTROMAGNETICKÉ KOMPATIBILITY STROJE (VŠECHNY STROJE VYHOVUJÍ MINIMÁLNĚ TŘÍDĚ A - PRŮMYSLOVÉ PROSTŘEDÍ). Z DŮVODU BEZPEČNOSTI JE NUTNO DODRŽET MINIMÁLNÍ BEZPEČNÉ VZDÁLENOSTI OD CITLIVÝCH ELEKTRICKÝCH NEBO ELEKTRONICKÝCH ZAŘÍZENÍ. Stroje jsou navrženy pro připojení do elektrické sítě podle specifikací vaší objednávky. Před připojením zkontrolujte, zda el. hodnoty na výrobním štítku odpovídají vaší elektrické síti. Pokud tomu tak není, stroj nezapojujte a kontaktujte prosím svého prodejce. Jestliže stroj není vybaven odpojovacím zařízením, jako je hlavní vypínač, musí být všechny elektrické přívody od zdroje elektrické energie vybaveny odpojovacím zařízením dle normy ČSN EN , kapitoly 5.3. V případě nutnosti, např. při údržbě, odpojí toto zařízení přívod elektrické energie do elektrických částí stroje. ZAŘÍZENÍ PRO NOUZOVÉ ZASTAVENÍ Stroje jsou vybaveny zařízením pro nouzové zastavení dle normy ISO kategorie 0 - funkce zastavení. Nicméně toto zařízení pro nouzové zastavení není instalováno u strojů, které jsou určeny pro ovládání mincemi, žetony, externím platebním systémem nebo podobným samoobslužným zařízením. Majitel - provozovatel - uživatel musí zajistit dálkově ovládané(á) zařízení pro nouzové zastavení. Toto (tato) zařízení pro nouzové zastavení musí zastavit každý stroj dle normy ISO kategorie 0. Zapojení vodičů ve stroji je provedeno tak, aby umožňovalo provést okamžité odpojení napájení ovládacích obvodů. Správné připojení zařízení - viz elektrické schéma stroje. ELEKTRICKÝ OHŘEV: PROVEDENÍ: 9000 W 6000 W 2750 W bez elektrického ohřevu 1 x V x C16, 2.5 mm 2 2 x C10, 2.5 mm 2 3N x V 4 x C16, 2.5 mm 2 4 x C16, 2.5 mm x V 3 x C32, 4 mm 2 3 x C20, 4 mm x 440 V 3 x C16, 2.5 mm x C10, 2.5 mm 2 Tab.4.5.A. Hodnoty jištění a minimální průřezy vodičů doporučené výrobcem Připojte vodiče dodávaného kabelu označené na obr.4.5.a k zástrčce! Připojení zástrčky musí vyhovovat místním předpisům. Připojení elektrického napájení a uzemnění musí vyhovovat místním předpisům. Může být použit pouze originální dodávaný kabel. Nezaměňujte tento kabel za jiný, než dodávaný vyrobcem _C_DATUM_VYDANI_ DOC MANUÁL K INSTALACI A ÚDRŽBĚ 9

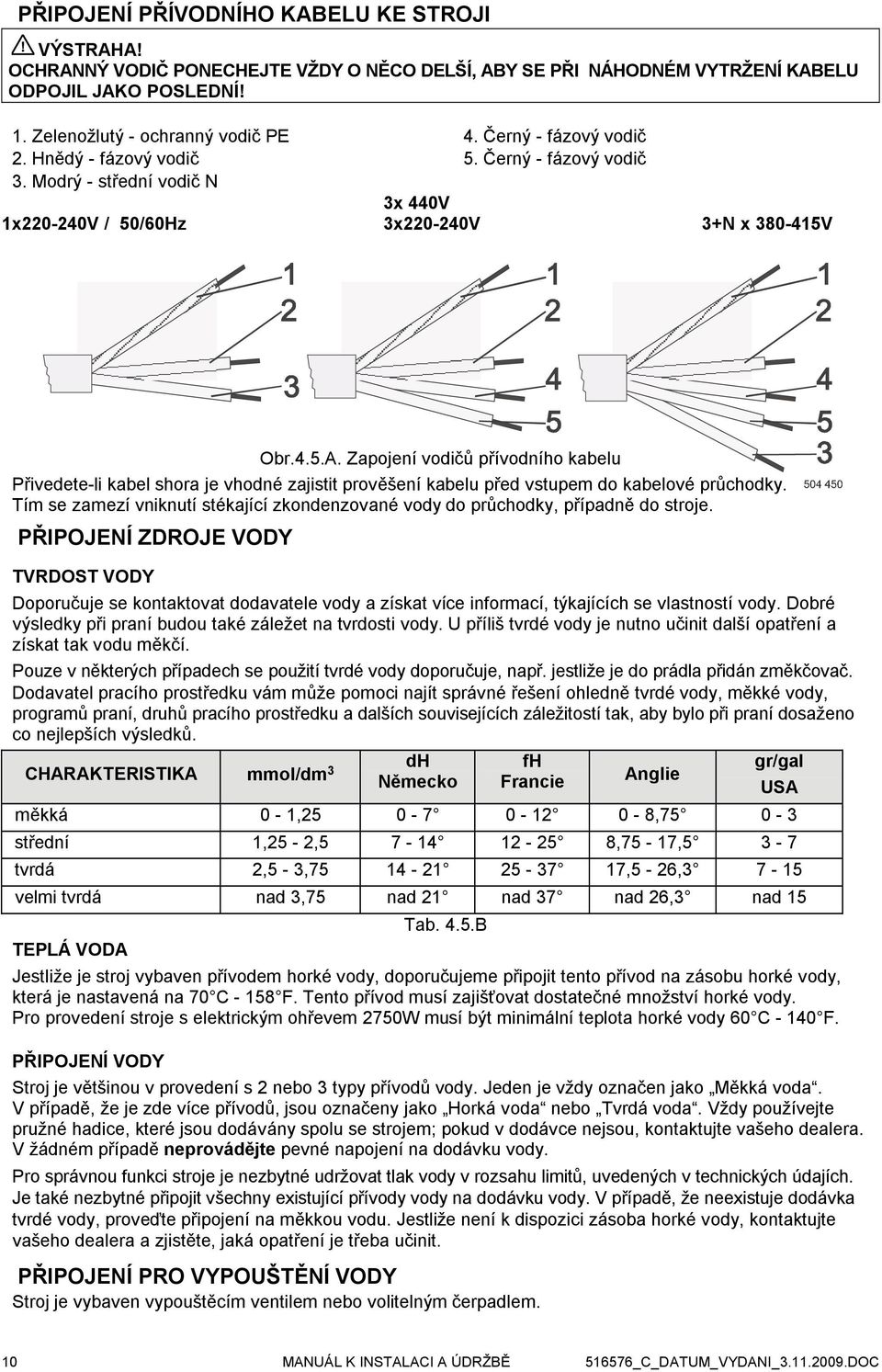

20 PŘIPOJENÍ PŘÍVODNÍHO KABELU KE STROJI OCHRANNÝ VODIČ PONECHEJTE VŽDY O NĚCO DELŠÍ, ABY SE PŘI NÁHODNÉM VYTRŽENÍ KABELU ODPOJIL JAKO POSLEDNÍ! 1. Zelenožlutý - ochranný vodič PE 2. Hnědý - fázový vodič 3. Modrý - střední vodič N 4. Černý - fázový vodič 5. Černý - fázový vodič 3x 440V 1x V / 50/60Hz 3x V 3+N x V Obr.4.5.A. Zapojení vodičů přívodního kabelu Přivedete-li kabel shora je vhodné zajistit prověšení kabelu před vstupem do kabelové průchodky. Tím se zamezí vniknutí stékající zkondenzované vody do průchodky, případně do stroje. PŘIPOJENÍ ZDROJE VODY TVRDOST VODY Doporučuje se kontaktovat dodavatele vody a získat více informací, týkajících se vlastností vody. Dobré výsledky při praní budou také záležet na tvrdosti vody. U příliš tvrdé vody je nutno učinit další opatření a získat tak vodu měkčí. Pouze v některých případech se použití tvrdé vody doporučuje, např. jestliže je do prádla přidán změkčovač. Dodavatel pracího prostředku vám může pomoci najít správné řešení ohledně tvrdé vody, měkké vody, programů praní, druhů pracího prostředku a dalších souvisejících záležitostí tak, aby bylo při praní dosaženo co nejlepších výsledků. CHARAKTERISTIKA mmol/dm 3 dh fh gr/gal Německo Francie Anglie USA měkká 0-1, , střední 1,25-2, ,75-17,5 3-7 tvrdá 2,5-3, ,5-26, velmi tvrdá nad 3,75 nad 21 nad 37 nad 26,3 nad 15 Tab. 4.5.B TEPLÁ VODA Jestliže je stroj vybaven přívodem horké vody, doporučujeme připojit tento přívod na zásobu horké vody, která je nastavená na 70 C F. Tento přívod musí zajišťovat dostatečné množství horké vody. Pro provedení stroje s elektrickým ohřevem 2750W musí být minimální teplota horké vody 60 C F. PŘIPOJENÍ VODY Stroj je většinou v provedení s 2 nebo 3 typy přívodů vody. Jeden je vždy označen jako Měkká voda. V případě, že je zde více přívodů, jsou označeny jako Horká voda nebo Tvrdá voda. Vždy používejte pružné hadice, které jsou dodávány spolu se strojem; pokud v dodávce nejsou, kontaktujte vašeho dealera. V žádném případě neprovádějte pevné napojení na dodávku vody. Pro správnou funkci stroje je nezbytné udržovat tlak vody v rozsahu limitů, uvedených v technických údajích. Je také nezbytné připojit všechny existující přívody vody na dodávku vody. V případě, že neexistuje dodávka tvrdé vody, proveďte připojení na měkkou vodu. Jestliže není k dispozici zásoba horké vody, kontaktujte vašeho dealera a zjistěte, jaká opatření je třeba učinit. PŘIPOJENÍ PRO VYPOUŠTĚNÍ VODY Stroj je vybaven vypouštěcím ventilem nebo volitelným čerpadlem. 10 MANUÁL K INSTALACI A ÚDRŽBĚ _C_DATUM_VYDANI_ DOC

21 U stroje s vypouštěcím ventilem připojte vypouštěcí potrubí k vypouštěcímu ventilu pomocí dodávané spon. Připojené odtokové potrubí musí být dimenzováno tak, aby stačilo odebrat vypouštěnou vodu od všech připojených strojů zároveň. U stroje s čerpadlem připojte konec vypouštěcí hadice k odpadu dřezu nebo přes odpad umývadla. Hadice musí vedena bez zauzlení. Konec hadice nesmí být výše než 100 cm / 39 nad podlahou, na které leží stroj. ODVĚTRÁNÍ STROJE POZOR NA PÁRU, KTERÁ UNIKÁ VĚTRACÍM OTVOREM ZE STROJE! NEZAKRÝVEJTE STROJ, ANI JEJ K NIČEMU NEPŘIPOJUJTE! Na zadní straně stroje se nachází větrací otvor o průměru 76 mm / 3, obr. 3.1., poz. 9. Nezakrývejte větrací otvor stroje. Je to součást prevence opačného toku systému vody. Rovněž zabezpečuje, aby ve vnějším bubnu nevznikl přetlak způsobený přívodem vody a párou z horké vody. Toto umožňuje správné měření hladiny vody. Z důvodu bezpečnosti se ujistěte, aby k zadní části stroje nebyl přístup pro neoprávněné osoby. PŘIPOJENÍ DÁVKOVÁNÍ TEKUTÉHO PRACÍHO PROSTŘEDKU Obecně: Vždy použijte čerpadla pro tekutý prací prostředek, které mají dostatečnou průtokovou rychlost, aby přivedla požadované množství během kratší doby než 30 sekund. Důležité: Po otevření vodních ventilů je zapotřebí ihned začít s čerpáním tekutého pracího prostředku. Přiváděná voda rozředí tekutý prací prostředek a přivádí tekutý prací prostředek do sestavy bubnu. Výstraha: Stroje jsou vyráběny ve dvou provedeních: Bez tekutého pracího prostředku (standardní verze) S tekutým pracím prostředkem (dle požadavku) Zajistěte umístění elektrického zapojení a hadic tak, aby je nebylo možno přiskřípnout, poškodit nebo odřít. Před tím než začnete používat tekuté prostředky, kontaktujte Vašeho dodavatele tekutých pracích prostředků s dotazem na netečnost a nezávadnost Vámi používaných tekutých pracích prostředků na HD-PE a PVC materiály. Předejdete tím případným problémům, za které nenese výrobce zodpovědnost. Pro přestavbu stroje v provedení Bez tekutých pracích prostředků na provedení S tekutými pracími prostředky postupujte dle servisní instrukce č Prací stroj je vybaven pro připojení vnějšího dávkování tekutého pracího prostředku. Na zadním panelu je plastová hadicová přípojka, obr.4.5.b., pro připojení hadic tekutého pracího prostředku. Podle počtu použitých čerpadel tekutého pracího prostředku vyvrtejte otvory (max. 5), Ø 8 mm / 0,315 v připojovacím dílu pro každé čerpadlo. Na připojovacím dílu je také jedna připojovací trubička o vnitřním Ø 12 mm / ½. Tuto připojovací trubičku nepoužívejte. Standardně jsou tyto připojovací trubičky uzavřené. Provrtejte pouze ty, které budou použity. Dávejte pozor, aby byly odvrtané části pečlivě odstraněny, neboť by mohly ucpat hadice a otvory. Obr.4.5.B Plastová hadicová přípojka ZKONTROLUJTE, ZDA JE PŘIPOJENÍ HADICE TĚSNÉ (ZKONTROLUJTE HADICOVÉ SPONY)! JAKÝKOLIV ÚNIK CHEMIKÁLIÍ MŮŽE ZPŮSOBIT VÁŽNÉ PORANĚNÍ OSOB A TAKÉ VÁŽNÉ POŠKOZENÍ PRACÍHO STROJE. POKUD JE JEDNA Z PŘIPOJOVACÍCH TRUBIČEK OTEVŘENÁ, UZAVŘETE A ZAJISTĚTE OTVOR POMOCÍ PŘÍSLUŠNÉHO KRYTU. ELEKTRICKÉ ZAPOJENÍ Napájení systému ovládání dávkování tekutého pracího prostředku musí být připojeno k externímu elektrickému zdroji. Elektrické připojení stroje podle platných místních norem mohou provádět pouze oprávnění pracovníci s platnou kvalifikací. Způsob zapojení je uvedeno na elektrickém schématu, které je umístěno uvnitř kapotáže v plastovém obalu _C_DATUM_VYDANI_ DOC MANUÁL K INSTALACI A ÚDRŽBĚ 11

22 ELEKTRONICKÝ PROGRAMÁTOR S MODROU DESKOU PROGRAMÁTORU A S GRAFICKÝM DISPLEJEM Pro elektrické připojení signálů pro řízení dávkování je k dispozici plastová krabice na zadní části stroje (viz obr.4.5.c., poz.60) se svorkovnicí s LED signalizací sepnutí příslušného čerpadla (poz. 54). U svorkovnice je štítek pro elektrické připojení, obr.4.5.c. Detailní zapojení signálů je možné také najít na elektrickém schématu stroje. Signály pro řízení dávkovacích čerpadel jsou 24V AC. Maximální proud pro řídicí obvody čerpadel musí být omezen na 10mA. Kabel pro připojení signálů řízení čerpadel veďte přes plastovou kabelovou průchodku, poz. 45. Po připojení vodičů na příslušné pozice konektoru P (šroubové svorky), zajistěte kabel utažením průchodky proti vytržení a krabici uzavřete víčkem. Podrobnosti o programování dávkování tekutého pracího prostředku, viz. Programovací manuál. štítek elektrického připojení obr.4.5.c 4.6. PŘÍPRAVA STROJE K PROVOZU KONTROLA PŘED SPUŠTĚNÍM 1. Ujistěte se zda jsou odstraněny přepravní vzpěry ze stroje. 2. Odstraňte všechny předměty z bubnu stroje. 3. Zkontrolujte vodorovné ustavení stroje a zajištění patek dotažením matic. 4. Zkontrolujte připojení a průchodnost odtoku, kanálu nebo kanalizace. 5. Zkontrolujte připojení uzemnění a elektrického přívodu. 6. Otevřete vodní ventily do stroje a zkontrolujte těsnost hadic a spojů. 7. Důkladně si prostudujte Manuál k obsluze stroje. 8. Zasuňte zástrčku elektrického napájení do zásuvky na zdi. 12 MANUÁL K INSTALACI A ÚDRŽBĚ _C_DATUM_VYDANI_ DOC

23 5. ÚDRŽBA A SEŘÍZENÍ VŽDY PŘESNĚ DODRŽUJTE BEZPEČNOSTNÍ PŘEDPISY! NEVYŘAZUJTE Z ČINNOSTI ŽÁDNÁ BEZPEČNOSTNÍ ZAŘÍZENÍ NEBO SOUČÁSTI. JAKÉKOLIV ZÁSAHY DO FUNKCE A PROVEDENÍ STROJE JSOU NEPŘÍPUSTNÉ! POUŽÍVEJTE VHODNÉ CHEMICKÉ PROSTŘEDKY, KTERÉ ZABRAŇUJÍ USAZOVÁNÍ VODNÍHO KAMENE NA TOPNÝCH TĚLESECH A JINÝCH ČÁSTECH STROJE. PROJEDNEJTE TOTO S VAŠIM DODAVATELEM PRACÍCH PROSTŘEDKŮ. VÝROBCE STROJE NENESE ZODPOVĚDNOST ZA ZNIČENÍ TOPNÝCH TĚLES A JINÝCH ČÁSTÍ STROJE Z DŮVODU USAZENIN VODNÍHO KAMENE. PROVOZ STROJE S POROUCHANÝMI, CHYBĚJÍCÍMI DÍLY NEBO OTEVŘENÝMI KRYTY JE ZAKÁZANÝ! VYPNĚTE PŘÍVOD ELEKTRICKÉHO PROUDU KE STROJI PŘED PROVÁDĚNÍM ÚDRŽBY STROJE! PŘI VYPNUTÉM HLAVNÍM VYPÍNAČI JSOU PŘÍVODNÍ SVORKY HLAVNÍHO VYPÍNAČE STROJE POD NAPĚTÍM! VYHNETE SE TAK NEHODÁM. K odstranění vážných poruch je Vám k dispozici technický servis Vašeho dodavatele ÚDRŽBA DENNÍ KONTROLA A ÚDRŽBA 1. Zkontrolujte, zda jste nezapomněli nějaké prádlo nebo jiné předměty (např. kancelářské sponky, hřebíky apod.) v bubnu nebo v gumovém dveřním těsnění tím se vyhnete poškození gumy. 2. Odstraňte prací prostředky nebo jiné cizí předměty z gumového těsnění. 3. Rovněž vyčistěte skvrny od pracích prášků na kapotáži stroje. Používejte měkký hadr, nepoužívejte čistidla obsahující brusné složky. Vytřete dosucha měkkým hadrem. 4. Násypka musí být vyčištěna na konci každého pracovního dne. Usazeniny, které mohou ulpívat uvnitř zásobníku, seškrábejte pomocí plastové špachtle a spláchněte je vodou do odpadu. 5. Na konci pracovního dne otevřete dveře stroje, aby došlo k jeho vyvětrání. 6. Po práci doporučujeme uzavírat všechny hlavní přívody vody a elektrické energie. Nemyslíme tím však individuální ventil stroje, který nemusí být přístupný, ale hlavní ventily prádelny. KONTROLA A ÚDRŽBA KAŽDÝCH ŠEST MĚSÍCŮ OCHRANNÉ POSPOJOVÁNÍ A UZEMNĚNÍ STROJE MUSÍ BÝT KONTROLOVÁNO KAŽDÝCH 6 MĚSÍCŮ! 1. Filtry vodního potrubí/spojů/ventilů se musí čistit. Zavřete v prádelně příslušné přívody vody do stroje. Odšroubujte hadice na zadní straně stroje. Vyjměte filtr za střed pomoci špičatých kleští, vyčistěte a znovu nasaďte. Při připojování hadic se ujistěte, že jsou těsnění správně nasazená. Zkontrolujte přívody vody, zda jsou těsné. Dotáhněte spoje a vyměňte v případě nutnosti těsnění přívodní hadice. 2. U strojů s elektrickým ohřevem zkontrolujte dotažení kontaktů na svorkách topných těles a ostatních silových svorkách (hlavní vypínač, pojistkové odpojovače, stykače). 3. Zkontrolujte: zda u stroje s vypouštěcím ventilem neprosakuje ventil během procesu praní a že se správně otevírá při vypouštění (výpustný ventil se otevírá při odpojení elektrického napětí). zda u stroje s čerpadlem poskytuje čerpadlo normální průtok během vypouštění. Vypouštěcí čerpadlo se musí vyčistit pouze tehdy, když dojde k jeho zanesení cizími předměty (knoflíky, sponkami, aj). Před čištěním čerpadla musí být vypuštěna všechna voda ze stroje. VŠECHNY HORKÉ ČÁSTI STROJE SE MUSÍ NEJDŘÍVE OCHLADIT! Nejprve odpojte stroj od přívodu elektrické energie vytažením zástrčky. Odstraňte zadní kryt stroje. Vypusťte poslední zbytky vody v čerpadle pomocí otevření zátky nouzového vypouštění (obr.5.1.,poz.1) na hadici čerpadla a zachyťte vodu. Vyšroubujte víko čerpadla (2) a vyjměte cizí předměty. Vyčistěte čerpadlo a lopatky čerpadla. Našroubujte zpět víko, uzavřete hadici nouzového vypouštění zátkou a namontujte zadní panel _C_DATUM_VYDANI_ DOC MANUÁL K INSTALACI A ÚDRŽBĚ 13

24 1. Zátka nouzového vypouštění 2. Víko čerpadla Obr. 5.1.Vypouštěcí čerpadlo 3. Po odstranění zadního krytu zkontrolujte napnutí pásů, popř. jejich poškození. 4. Vizuálně zkontrolujte veškeré hadice a spoje uvnitř stroje, jestli nepropouští vodu. 5. Kontrolujte stav a dotažení šroubových spojů náboje (obr.5.2.c,poz.7 a 8) SEŘÍZENÍ A VÝMĚNY DÍLŮ SEŘÍZENÍ PŘÍTLAKU DVEŘÍ 1. Pokud chcete zvýšit (popř. snížit) tlak dveřního těsnění, vyjměte (popř. přidejte podložky) vymezovací podložky dveřního závěsu (obr.5.2.a,poz.3) mezi dveřním rámem (7) a dveřními závěsy. Odstraňte šrouby na dveřním rámu (6). Po seřízení vymezovacích podložkek opět dotáhněte šrouby. 2. Nastavení přítlaku dveřního těsnění proveďte následovně. Dveřní těsnění (4) se stále musí dotýkat těsnění vnějšího bubnu na straně závěsu při o 5 otevřených dveřích. 3. Nastavte pozici dveří povolením šroubů (6) z rámu dveří. Západka dveří (1) musí být ve středu otvoru dveřního zámku. Po správném ustavení dveří opět dotáhněte šrouby (6). 4. V případě nutnosti vyjměte (popř. přidejte podložky) vymezovací podložky dveřní západky (2) mezi západku dveří (1) a rám dveří (7), čímž docílíte správný přítlak dveří a dveře se budou zavírat normální silou. 1. Dveřní západka 2. Vymezovací podložky dveřní západky 3. Vymezovací podložky dveřního závěsu 4. Těsnění dveří 5. Sklo dveří 6. Šrouby dveřního závěsu 7. Dveřní rám Obr.5.2.A Upevnění dveří 14 MANUÁL K INSTALACI A ÚDRŽBĚ _C_DATUM_VYDANI_ DOC

25 VÝMĚNA TĚSNĚNÍ DVEŘÍ 1. Otevřete dveře. Sklo dveří (obr.5.2.a, poz.5) s těsněním (4) demontujte tahem za těsnění z nerezového výlisku dveří (7) směrem do bubnu. Postupujte opatrně, at' nepoškodíte sklo. Ze skla sejměte těsnění (4). 2. Nové těsnění nasaďte širší drážkou na sklo ležící hranou nahoře. 3. Mýdlovou vodou namažte drážku těsnění (4) pro dveře. Do drážky po celém obvodu nasaďte hladkou šňůru. Stáhněte šňůrou lem a jako celek nasaďte na hranu výlisku dveří (7) vydutím směrem do bubnu. Jeden konec šňůry uchopte rukou a přidržte na dveřích. Druhým koncem táhněte ke středu skla pro správné usazení lemu těsnění. SEŘÍZENÍ VIBRAČNÍHO SPÍNAČE UJISTĚTE SE, ZDA JE STROJ ODPOJEN OD SÍTĚ VYTAŽENÍM ZÁSTRČKY! 1. Demontujte horní víko pomocí dvou šroubů vzadu stroje. 2. Zkontrolujte vzdálenost mezi mikrospínačem (1) a dorazem čidla (3). 3. Zkontrolujte stav a polohu čidla (obr.5.2.b,poz.3) vibračního spínače v omezovači (2). Musí být přesně ve středu otvoru! 4. Zkontrolujte vzdálenost mezi vibračním spínačem (1) a omezovačem (2). 5. Upevněte zpět víko stroje. 1. Mikrospínač 2. Omezovač 3. Čidlo VÝMĚNA / NAPNUTÍ ŘEMENE Obr.5.2.B Vibrační spínač UJISTĚTE SE, ZDA JE STROJ ODPOJEN OD ELEKTRICKÉ SÍTĚ VYTAŽENÍM ZÁSTRČKY. 1. Demontujte zadní kryt. Před úplným odstraněním zadního krytu se od něj musí odpojit hadice odvětrání stroje. To znamená povolit hadicovou sponu a stáhnout gumovou hadici z plastového nátrubku. 2. Sejměte řemen tahem za řemen (obr.5.2.c, poz.5) a stáhněte jej při současném otáčení řemenice bubnu (6). 3. Nasaďte na řemenici (3) nový řemen (5) stejného typu. Nasazení řemenu probíhá v opačném pořadí než při jeho sejmutí. 4. Řemen musí být umístěn ve správných drážkách řemenice motoru (3) tak, že se bude pohybovat uprostřed drážkované šířky řemenice bubnu. 5. Uvolněte zajišťovací šroub (1) a zajistěte polohu motoru. Napnutí řemenu (5) lze nastavit zvednutím nebo snížením polohy motoru pomocí zajišťovacího šroubu (1). 6. Testovací síla správně napnutého řemene je 180 N, měřeno přístrojem pro měření síly v řemenu. Správného napnutí řemene podle síly naměřené tímto přístrojem lze PŘIBLIŽNĚ docílit zatížením prostřední části řemene 6 kg při průhybu řemene 20 mm, obr. 5.2.C F. 7. Při zpětné montáži zadního krytu nezapomeňte opět nasadit gumovou hadici zpět na plastový nátrubek a zajistit ji hadicovou sponou _C_DATUM_VYDANI_ DOC MANUÁL K INSTALACI A ÚDRŽBĚ 15
