S třední škola stavební Jihlava Stavební technologie 4. Hydroizolace Digitální učební materiál projektu: SŠS Jihlava šablony registrační číslo projektu:cz.1.09/1.5.00/34.

1 S třední škola stavební Jihlava Stavební technologie 4. Hydroizolace Digitální učební materiál projektu: SŠS Jihlava šablony registrační číslo projektu:cz.1.09/1.5.00/ Šablona: III/2 - inovace a zkvalitnění výuky prostřednictvím ICT Petr Quitta 2012 Projekt je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky

2 Vliv vody na stavební konstrukce Stavební konstrukce je nutno chránit před podpovrchovou vodou, která poškozuje konstrukce - vlastní schopností nasávat vodu, svými chemickými vlastnostmi a prouděním. Voda má korozivní vliv na konstrukce, časem je může zlikvidovat

vlastní schopností nasávat vodu, svými chemickými vlastnostmi a

3 Vliv vody na stavební konstrukce účelem hydroizolací je chránit konstrukce a vnitřní proti negativním vlivům vody, které jsou jako: voda tlaková- která vytváří spojitou hladinu a působí na izolaci hydrostatickým tlakem voda volně stékající- která stéká po stěnách nebo po nepropustných vrstvách zeminy a může vytvořit spojitou hladinu. zemní vlhkost pohybuje se v půdách a konstrukcích

na izolaci hydrostatickým tlakem voda volně stékající- která stéká po stěnách nebo po

4 Propustnost je charakterizována součinitelem propustnosti K., je-li tento součinitel větší než m/s považujeme takovouto zeminu za propustnou a hydroizolaci navrhujeme na maximální hladinu podzemní vody zvýšenou o 300 mm, pokud je součinitel menší navrhujeme hydroizolaci proti tlakové vodě až k upravenému terénu

10-7 m/s považujeme takovouto zeminu za propustnou a hydroizolaci navrhujeme na

5 Návrh hydroizolace Při návrhu je nutno dbát na: propustnost či nepropustnost zeminy max. výška hladiny podzemní vody charakteristiku okolní zástavby agresivitu charakter a stupeň chránění izolovaného objektu

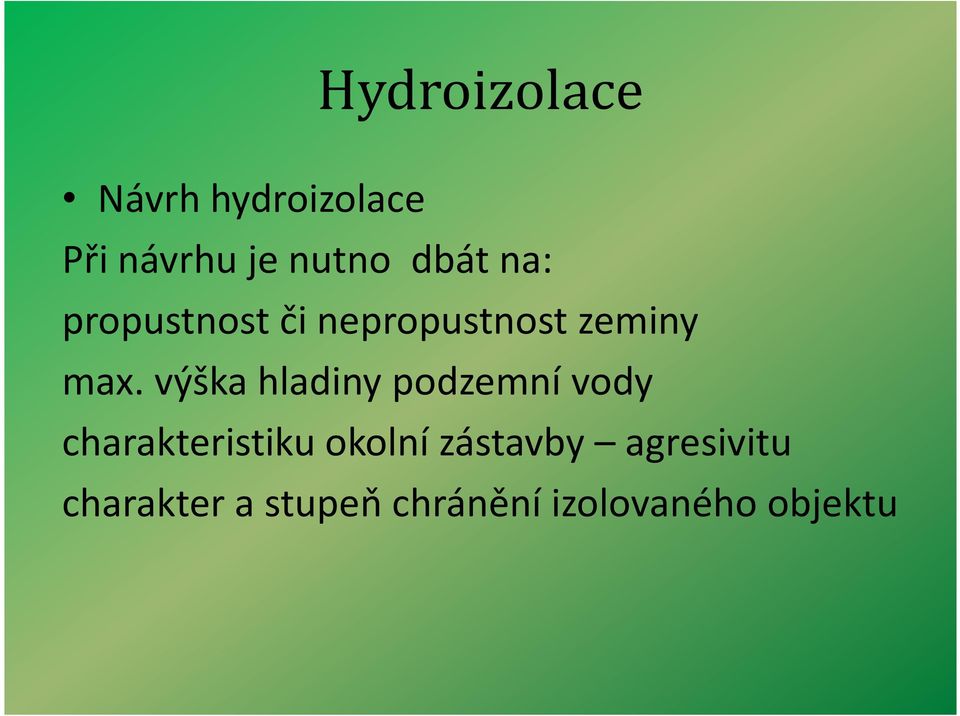

6 Zásady pro provádění podklad musí být pevný, rovný, suchý a čistý, pro živičné hydroizolace povlakové musí být zdivo omítnuto cementovou maltou, tvoříme co nejméně ostrých rohů, hydroizolace musí být sevřena mezi dvěma vrstvami betonové mazaniny

omítnuto cementovou maltou, tvoříme co nejméně ostrých rohů,

7 může být prováděna buď najednou do tzv. izolační vany, nebo až po vybudování svislých nosných konstrukcí, hydroizolaci na svislých konstrukcích v přímém kontaktu se zeminou je nutno chránit cihelnou přizdívkou, deskami s extrudovaného polystyrenu

konstrukcí, hydroizolaci na svislých konstrukcích v přímém

8 nepodsklepený objekt, by měl být u části základové konstrukce, která vyčnívá ze země opatřen vhodnou úpravou, aby v této části nedocházelo ke vzniku plísní a výkvětů v důsledku zvýšené vlhkosti,opatřeními jsou např. konsolidace základu -obsypání základu štěrkopískem, obložením z nenasákavého obkladu

vzniku plísní a výkvětů v důsledku zvýšené vlhkosti,opatřeními jsou např.

9 Materiálové varianty povlakové - živičné z asfaltu oxidačního stavebně izolačního z modifikovaných asfaltů SBS -foliové z plastických hmot PE, mpvc, ECB, EPDM z pryžových hmot - stěrky neboli tekuté fólie

asfaltů SBS -foliové z plastických hmot PE, mpvc,

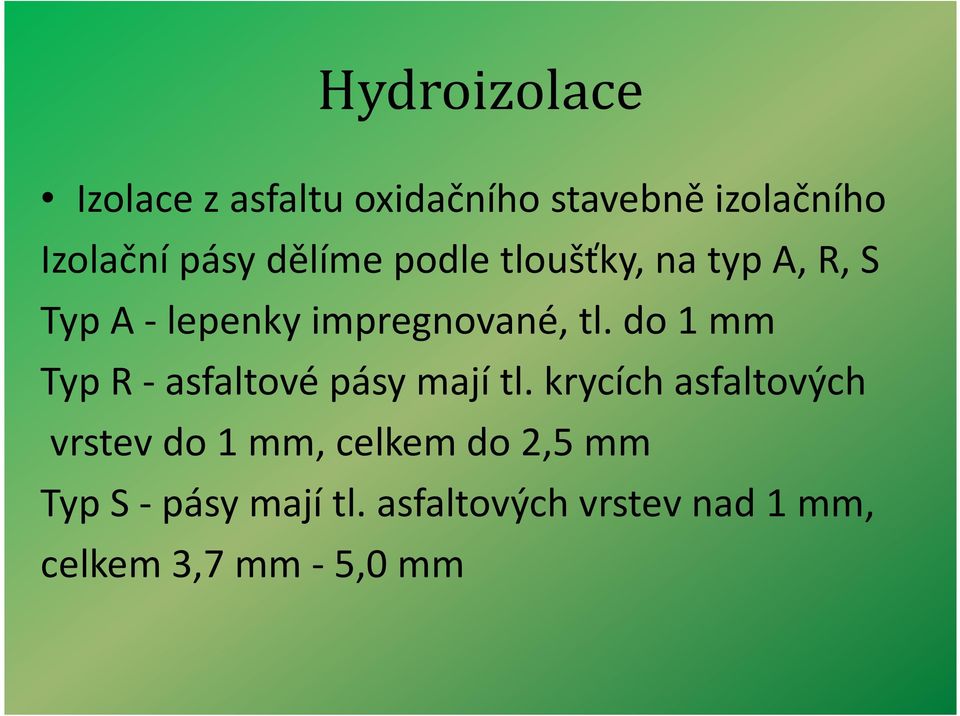

10 Izolace z asfaltu oxidačního stavebně izolačního Izolační pásy dělíme podle tloušťky, na typ A, R, S Typ A -lepenky impregnované, tl. do 1 mm Typ R - asfaltové pásy mají tl. krycích asfaltových vrstev do 1 mm, celkem do 2,5 mm Typ S -pásy mají tl. asfaltových vrstev nad 1 mm, celkem 3,7 mm -5,0 mm

11 Asfaltových pásů je velké množství. Liší se tl., druhem použitého asfaltu, typem vložky a povrchovými úpravami. Základní složení asfaltového pásu je: horní povrchová úprava horní krycí asfaltová vrstva nosná vložka spodní krycí asfaltová vrstva spodní povrchová úprava

Základní složení asfaltového pásu je: horní povrchová úprava horní

12 Modifikované modifikace APP (ataktický, amorfní polypropylén) modifikace SBS (styrén- butadien- styrén) modifikace směsí APP s SBS (tzv. směsné polymery) pásy s nenasákavými vložkami - ze skelných vláken, skelná rouna a polyesterové rohože

13 Umělohmotné fólie dělíme na: termoplasty z měkčeného PVC (mpvc) polyolefínů (PO), PVC VAE (vinyl-acetát-etylén) etylén-kopolymer-bitumenu (ECB), atd. elastomery - fólie na bázi umělých kaučuků polyizobutylenu (PIB), butylového kaučuku (BR)

14 etylén-propylén-dien-monomeru (EPDM) polychloroprénového kaučuku (CR) termoplastické elastomery etylén-propylén-monomeru (EPM) chlorsulfonovaného polyetylénu (CSPE)

15 Stěrkové izolace nanášíme za studena, po zatuhnutí vznikne kompaktní hydroizolační vrstva dělíme na : asfaltové, akrylátové, polyuretanové, polymetylmetakryláty, polyesterové pryskyřice.

16 Zdroje: Literatura: Ing. Miloš Dědek, ing. František Vošický, Stavební materiály pro 1.ročník SPŠ stavebních, Páté, upravené vydán Materiál je určen k bezplatnému používání pro potřeby výuky a vzdělávání na všech typech škol a školských zařízení. Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je : Petr Quitta Pokud není uvedeno jinak, byly při tvorbě použity volně přístupné internetové zdroje. Autor souhlasí se sdílením vytvořených materiálů a jejich umístěním na
