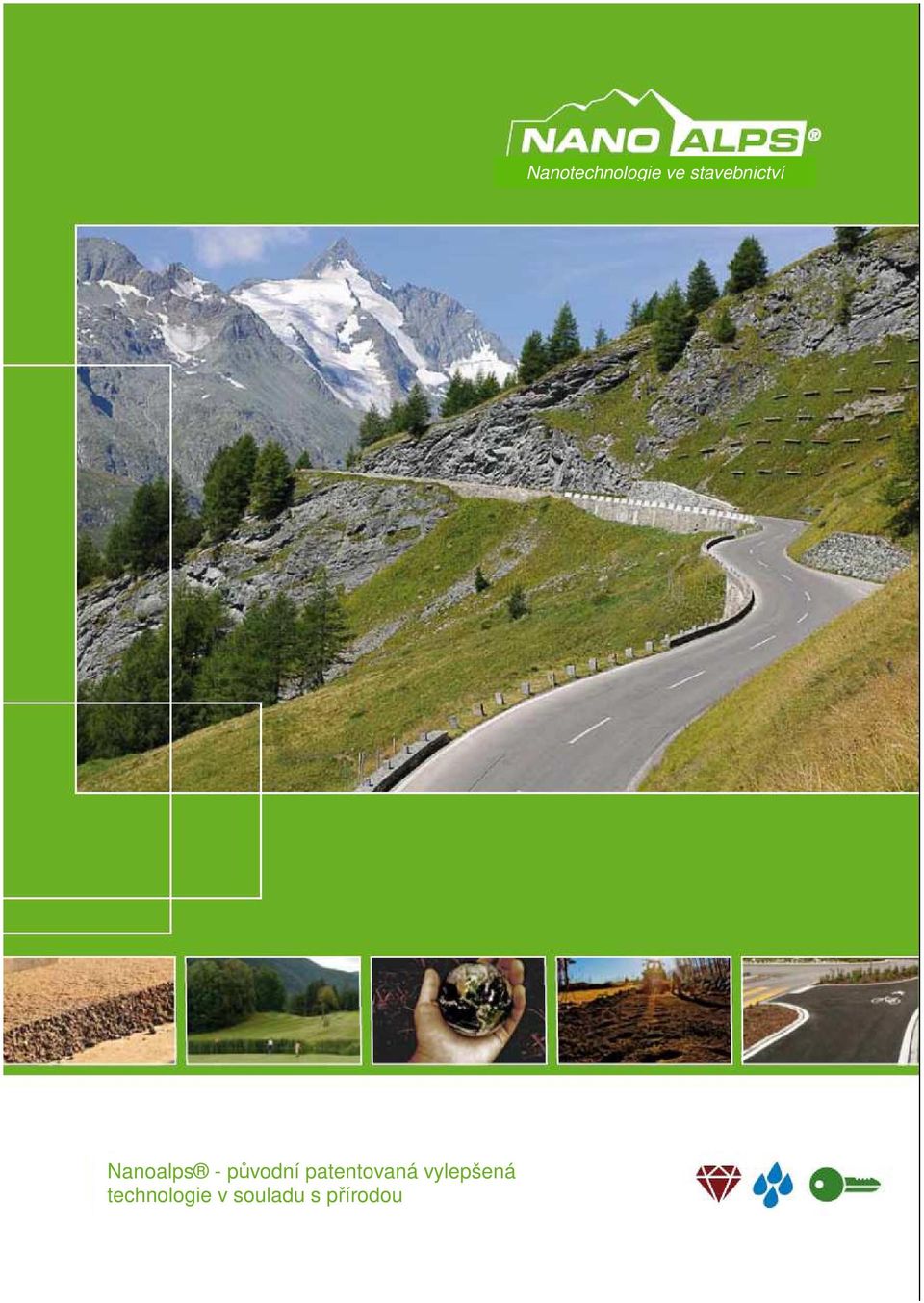

1 Nanoalps - původní patentovaná vylepšená technologie v souladu s přírodou Nanotechnologie ve stavebnictví

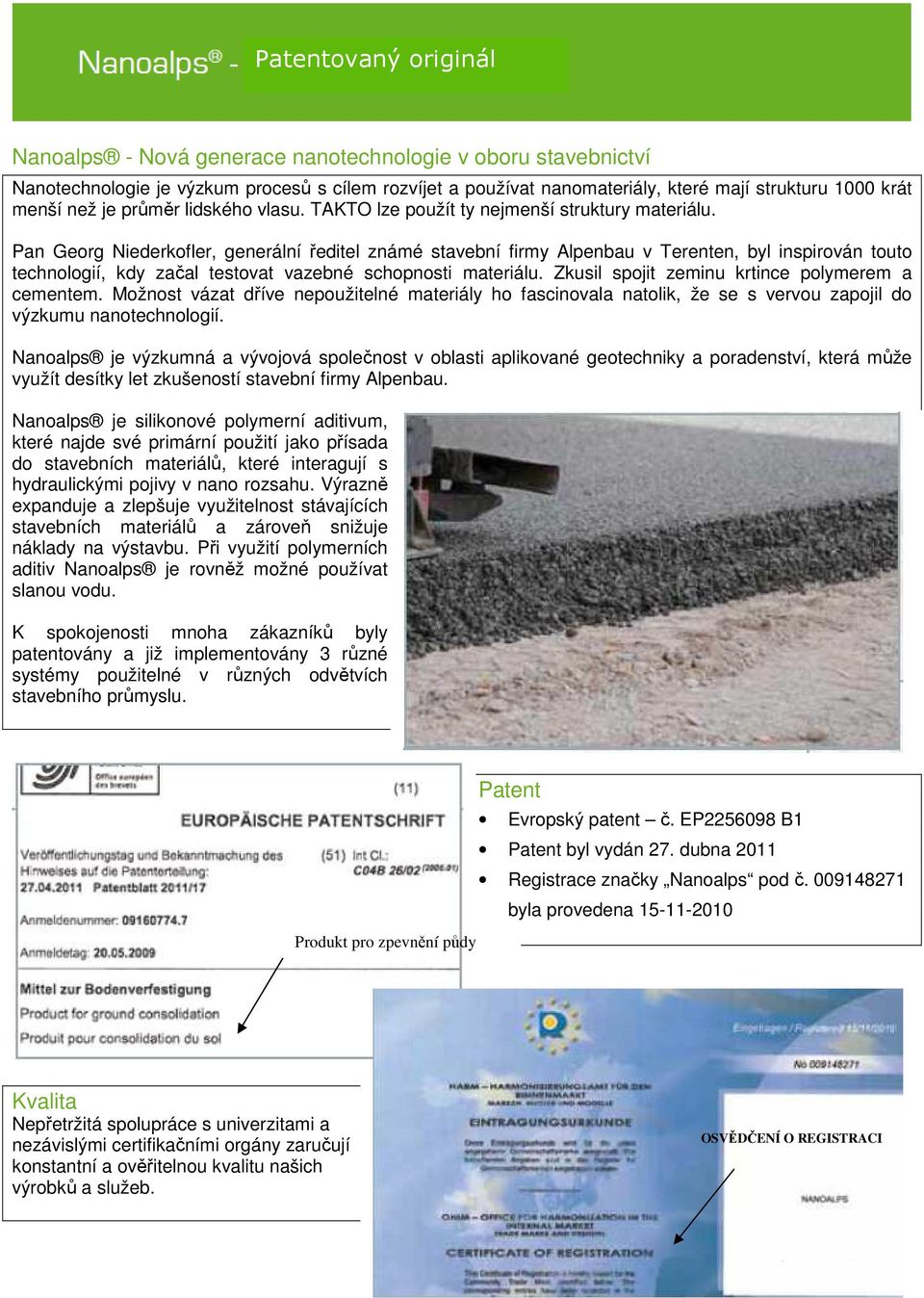

2 Patentovaný originál Nanoalps - Nová generace nanotechnologie v oboru stavebnictví Nanotechnologie je výzkum procesů s cílem rozvíjet a používat nanomateriály, které mají strukturu 1000 krát menší než je průměr lidského vlasu. TAKTO lze použít ty nejmenší struktury materiálu. Pan Georg Niederkofler, generální ředitel známé stavební firmy Alpenbau v Terenten, byl inspirován touto technologií, kdy začal testovat vazebné schopnosti materiálu. Zkusil spojit zeminu krtince polymerem a cementem. Možnost vázat dříve nepoužitelné materiály ho fascinovala natolik, že se s vervou zapojil do výzkumu nanotechnologií. Nanoalps je výzkumná a vývojová společnost v oblasti aplikované geotechniky a poradenství, která může využít desítky let zkušeností stavební firmy Alpenbau. Nanoalps je silikonové polymerní aditivum, které najde své primární použití jako přísada do stavebních materiálů, které interagují s hydraulickými pojivy v nano rozsahu. Výrazně expanduje a zlepšuje využitelnost stávajících stavebních materiálů a zároveň snižuje náklady na výstavbu. Při využití polymerních aditiv Nanoalps je rovněž možné používat slanou vodu. K spokojenosti mnoha zákazníků byly patentovány a již implementovány 3 různé systémy použitelné v různých odvětvích stavebního průmyslu. Produkt pro zpevnění půdy Patent Evropský patent č. EP B1 Patent byl vydán 27. dubna 2011 Registrace značky Nanoalps pod č byla provedena Kvalita Nepřetržitá spolupráce s univerzitami a nezávislými certifikačními orgány zaručují konstantní a ověřitelnou kvalitu našich výrobků a služeb. OSVĚDČENÍ O REGISTRACI

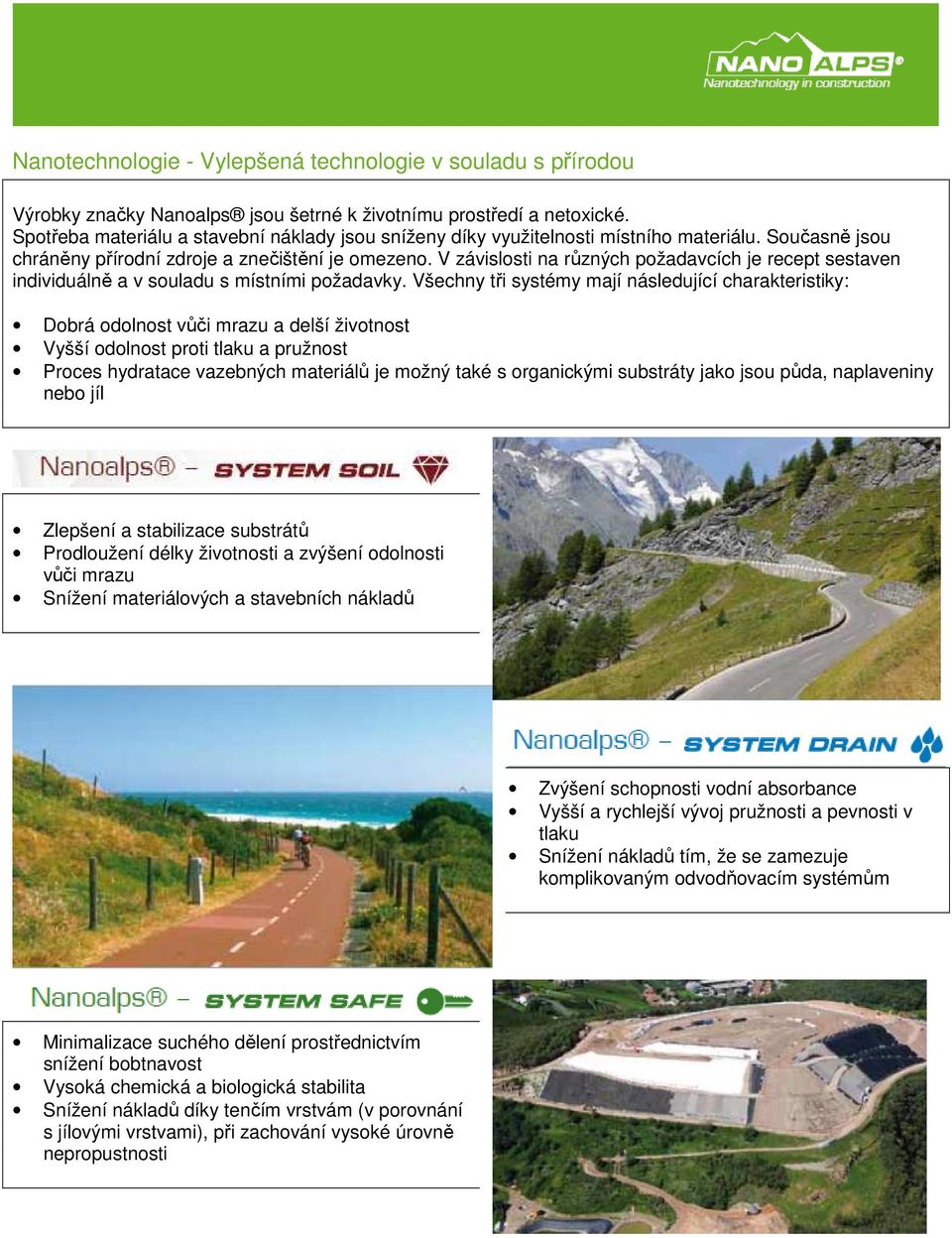

3 Nanotechnologie - Vylepšená technologie v souladu s přírodou Výrobky značky Nanoalps jsou šetrné k životnímu prostředí a netoxické. Spotřeba materiálu a stavební náklady jsou sníženy díky využitelnosti místního materiálu. Současně jsou chráněny přírodní zdroje a znečištění je omezeno. V závislosti na různých požadavcích je recept sestaven individuálně a v souladu s místními požadavky. Všechny tři systémy mají následující charakteristiky: Dobrá odolnost vůči mrazu a delší životnost Vyšší odolnost proti tlaku a pružnost Proces hydratace vazebných materiálů je možný také s organickými substráty jako jsou půda, naplaveniny nebo jíl Zlepšení a stabilizace substrátů Prodloužení délky životnosti a zvýšení odolnosti vůči mrazu Snížení materiálových a stavebních nákladů Zvýšení schopnosti vodní absorbance Vyšší a rychlejší vývoj pružnosti a pevnosti v tlaku Snížení nákladů tím, že se zamezuje komplikovaným odvodňovacím systémům Minimalizace suchého dělení prostřednictvím snížení bobtnavost Vysoká chemická a biologická stabilita Snížení nákladů díky tenčím vrstvám (v porovnání s jílovými vrstvami), při zachování vysoké úrovně nepropustnosti

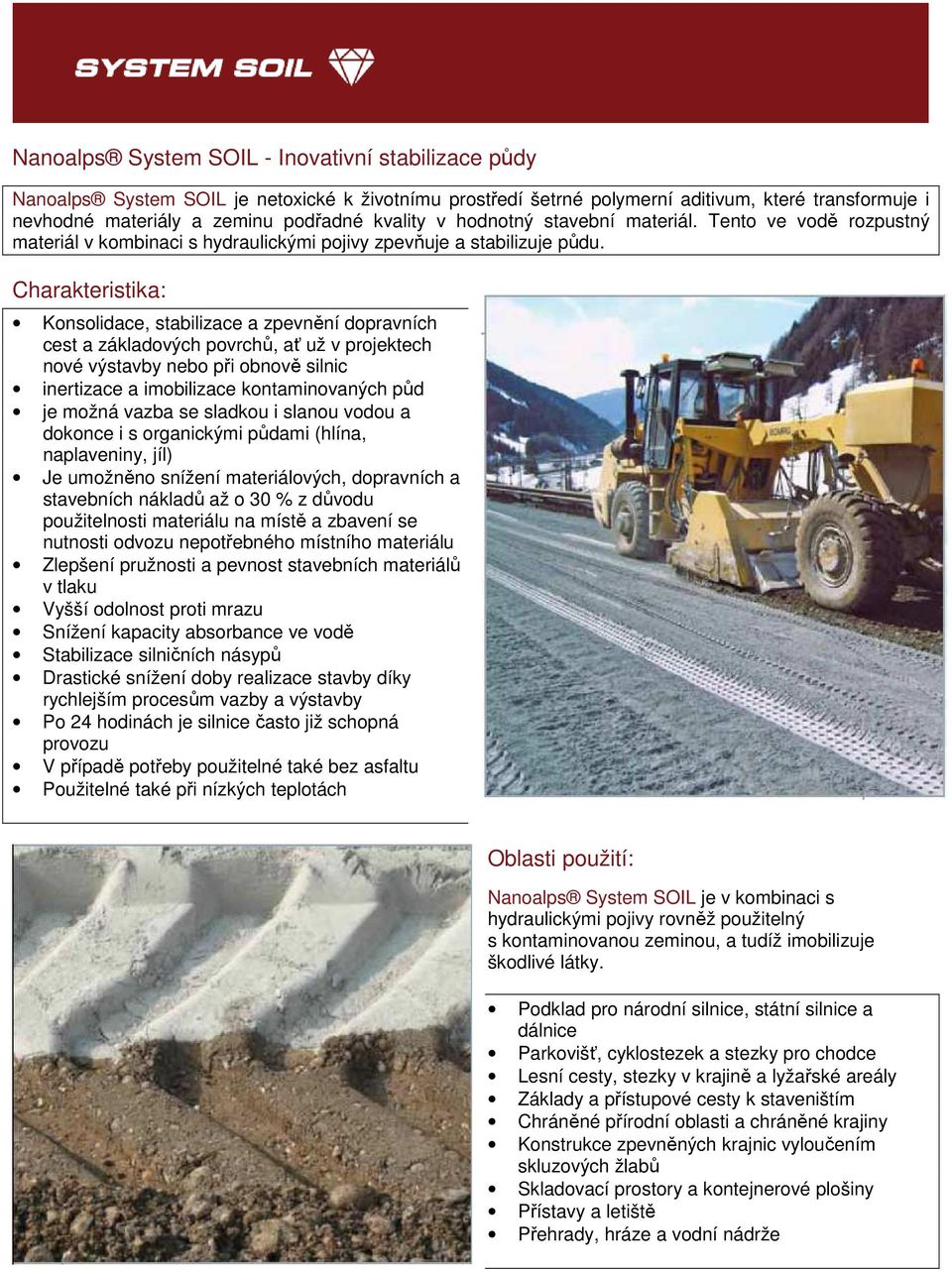

4 Nanoalps System SOIL - Inovativní stabilizace půdy Nanoalps System SOIL je netoxické k životnímu prostředí šetrné polymerní aditivum, které transformuje i nevhodné materiály a zeminu podřadné kvality v hodnotný stavební materiál. Tento ve vodě rozpustný materiál v kombinaci s hydraulickými pojivy zpevňuje a stabilizuje půdu. Charakteristika: Konsolidace, stabilizace a zpevnění dopravních cest a základových povrchů, ať už v projektech nové výstavby nebo při obnově silnic inertizace a imobilizace kontaminovaných půd je možná vazba se sladkou i slanou vodou a dokonce i s organickými půdami (hlína, naplaveniny, jíl) Je umožněno snížení materiálových, dopravních a stavebních nákladů až o 30 % z důvodu použitelnosti materiálu na místě a zbavení se nutnosti odvozu nepotřebného místního materiálu Zlepšení pružnosti a pevnost stavebních materiálů v tlaku Vyšší odolnost proti mrazu Snížení kapacity absorbance ve vodě Stabilizace silničních násypů Drastické snížení doby realizace stavby díky rychlejším procesům vazby a výstavby Po 24 hodinách je silnice často již schopná provozu V případě potřeby použitelné také bez asfaltu Použitelné také při nízkých teplotách Oblasti použití: Nanoalps System SOIL je v kombinaci s hydraulickými pojivy rovněž použitelný s kontaminovanou zeminou, a tudíž imobilizuje škodlivé látky. Podklad pro národní silnice, státní silnice a dálnice Parkovišť, cyklostezek a stezky pro chodce Lesní cesty, stezky v krajině a lyžařské areály Základy a přístupové cesty k staveništím Chráněné přírodní oblasti a chráněné krajiny Konstrukce zpevněných krajnic vyloučením skluzových žlabů Skladovací prostory a kontejnerové plošiny Přístavy a letiště Přehrady, hráze a vodní nádrže

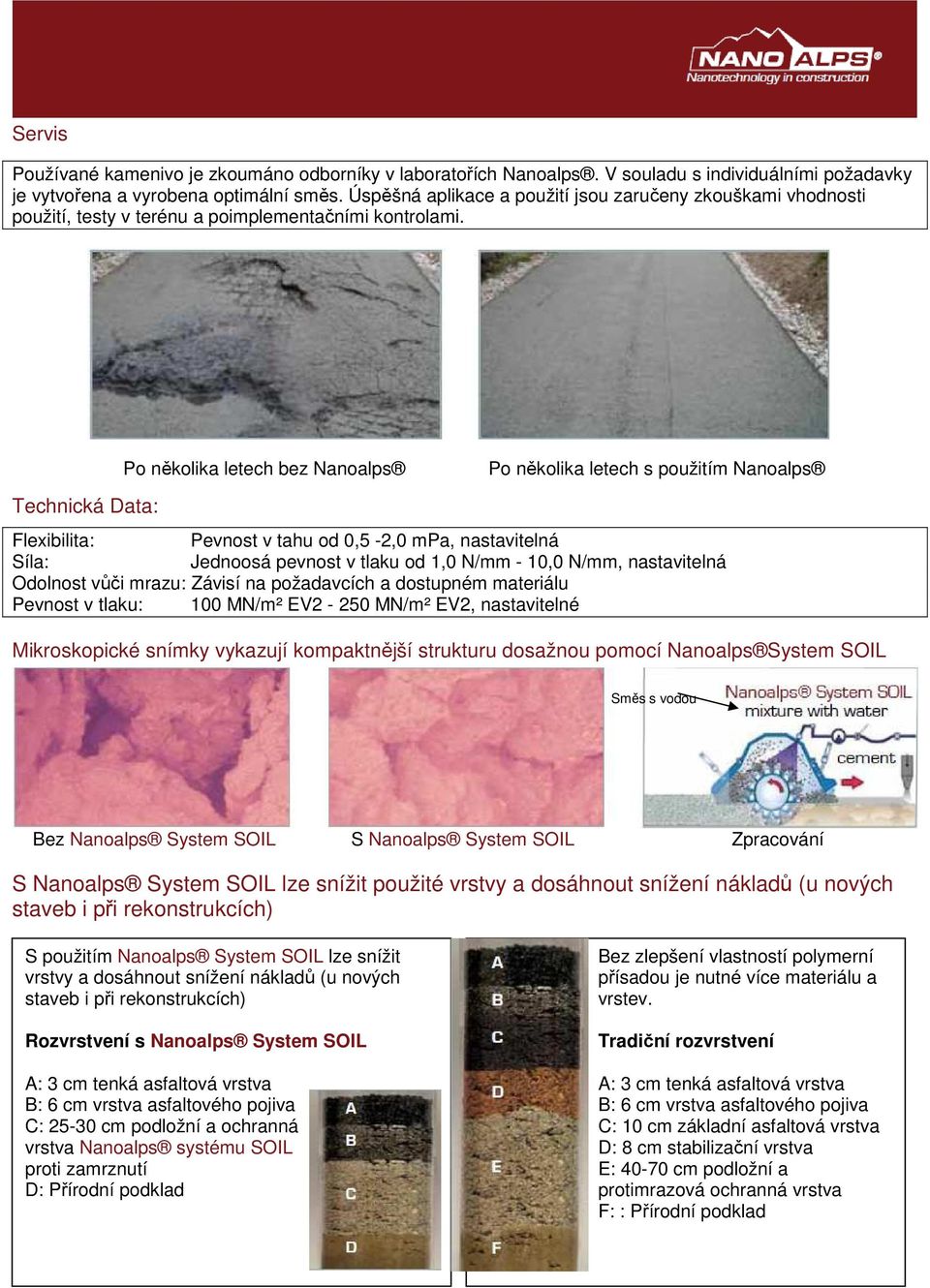

5 Servis Používané kamenivo je zkoumáno odborníky v laboratořích Nanoalps. V souladu s individuálními požadavky je vytvořena a vyrobena optimální směs. Úspěšná aplikace a použití jsou zaručeny zkouškami vhodnosti použití, testy v terénu a poimplementačními kontrolami. Po několika letech bez Nanoalps Po několika letech s použitím Nanoalps Technická Data: Flexibilita: Pevnost v tahu od 0,5-2,0 mpa, nastavitelná Síla: Jednoosá pevnost v tlaku od 1,0 N/mm - 10,0 N/mm, nastavitelná Odolnost vůči mrazu: Závisí na požadavcích a dostupném materiálu Pevnost v tlaku: 100 MN/m² EV2-250 MN/m² EV2, nastavitelné Mikroskopické snímky vykazují kompaktnější strukturu dosažnou pomocí Nanoalps System SOIL Směs s vodou Bez Nanoalps System SOIL S Nanoalps System SOIL Zpracování S Nanoalps System SOIL lze snížit použité vrstvy a dosáhnout snížení nákladů (u nových staveb i při rekonstrukcích) S použitím Nanoalps System SOIL lze snížit vrstvy a dosáhnout snížení nákladů (u nových staveb i při rekonstrukcích) Rozvrstvení s Nanoalps System SOIL A: 3 cm tenká asfaltová vrstva B: 6 cm vrstva asfaltového pojiva C: cm podložní a ochranná vrstva Nanoalps systému SOIL proti zamrznutí D: Přírodní podklad Bez zlepšení vlastností polymerní přísadou je nutné více materiálu a vrstev. Tradiční rozvrstvení A: 3 cm tenká asfaltová vrstva B: 6 cm vrstva asfaltového pojiva C: 10 cm základní asfaltová vrstva D: 8 cm stabilizační vrstva E: cm podložní a protimrazová ochranná vrstva F: : Přírodní podklad

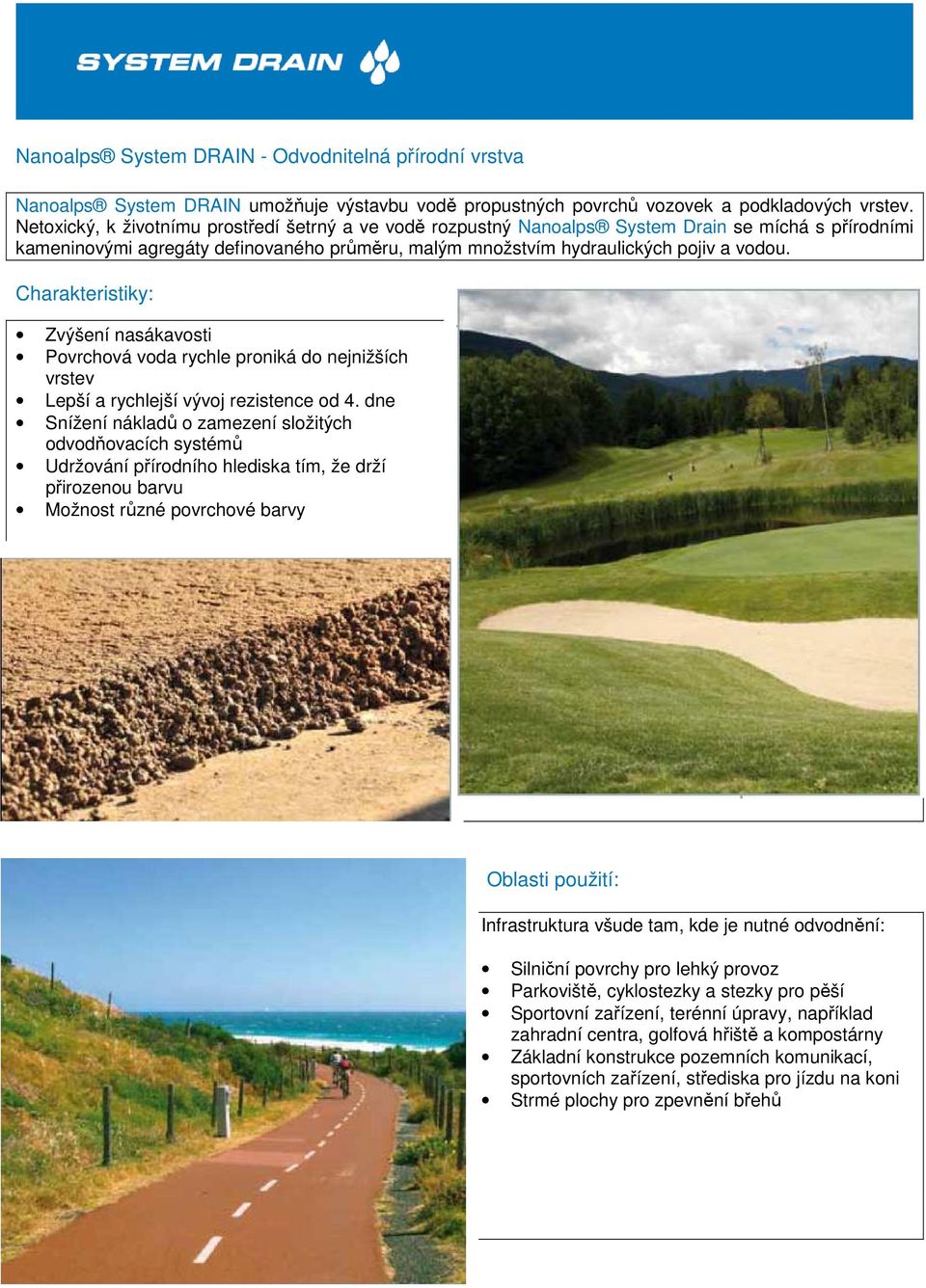

6 Nanoalps System DRAIN - Odvodnitelná přírodní vrstva Nanoalps System DRAIN umožňuje výstavbu vodě propustných povrchů vozovek a podkladových vrstev. Netoxický, k životnímu prostředí šetrný a ve vodě rozpustný Nanoalps System Drain se míchá s přírodními kameninovými agregáty definovaného průměru, malým množstvím hydraulických pojiv a vodou. Charakteristiky: Zvýšení nasákavosti Povrchová voda rychle proniká do nejnižších vrstev Lepší a rychlejší vývoj rezistence od 4. dne Snížení nákladů o zamezení složitých odvodňovacích systémů Udržování přírodního hlediska tím, že drží přirozenou barvu Možnost různé povrchové barvy Oblasti použití: Infrastruktura všude tam, kde je nutné odvodnění: Silniční povrchy pro lehký provoz Parkoviště, cyklostezky a stezky pro pěší Sportovní zařízení, terénní úpravy, například zahradní centra, golfová hřiště a kompostárny Základní konstrukce pozemních komunikací, sportovních zařízení, střediska pro jízdu na koni Strmé plochy pro zpevnění břehů

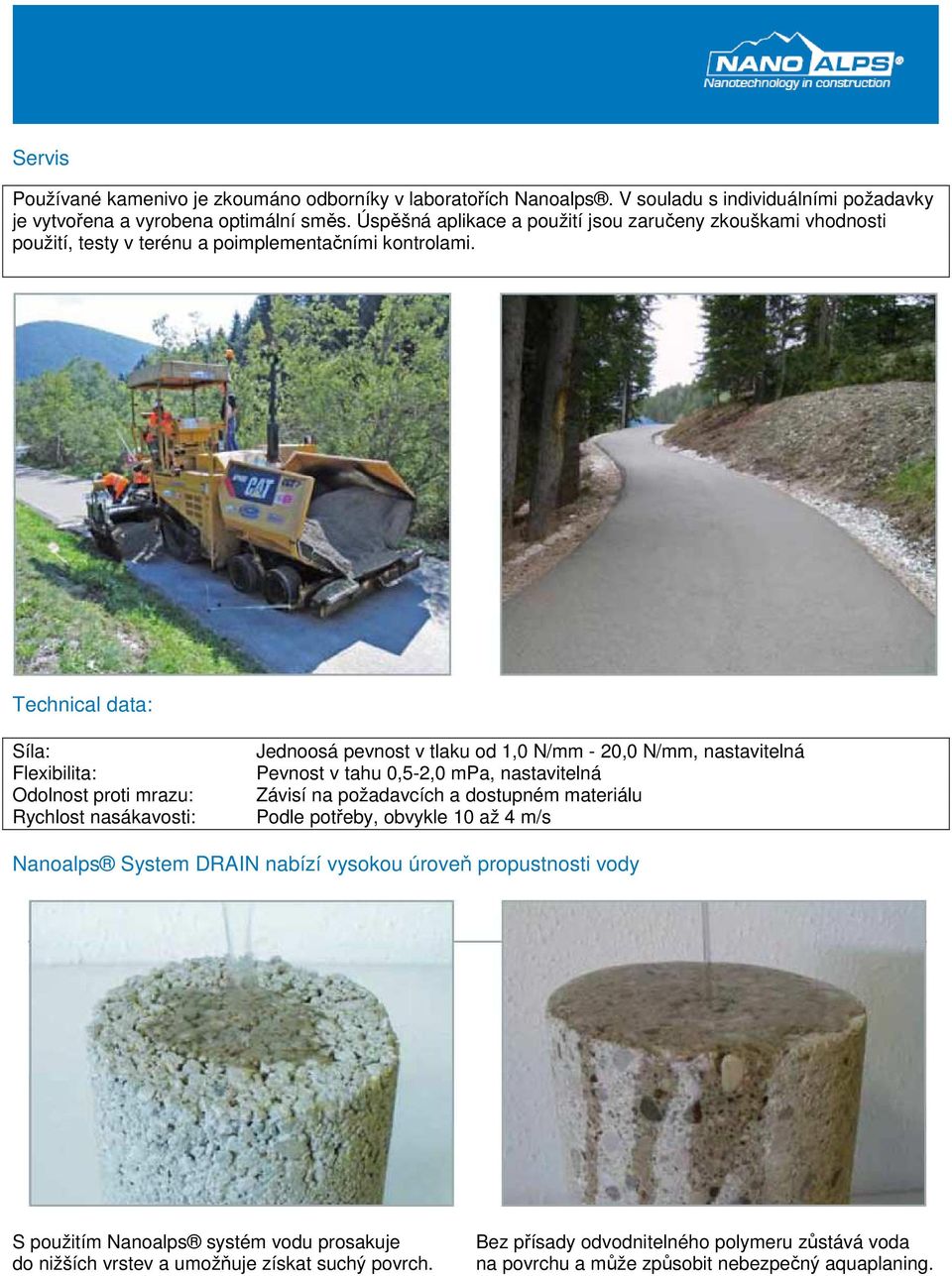

7 Servis Používané kamenivo je zkoumáno odborníky v laboratořích Nanoalps. V souladu s individuálními požadavky je vytvořena a vyrobena optimální směs. Úspěšná aplikace a použití jsou zaručeny zkouškami vhodnosti použití, testy v terénu a poimplementačními kontrolami. Technical data: Síla: Flexibilita: Odolnost proti mrazu: Rychlost nasákavosti: Jednoosá pevnost v tlaku od 1,0 N/mm - 20,0 N/mm, nastavitelná Pevnost v tahu 0,5-2,0 mpa, nastavitelná Závisí na požadavcích a dostupném materiálu Podle potřeby, obvykle 10 až 4 m/s Nanoalps System DRAIN nabízí vysokou úroveň propustnosti vody S použitím Nanoalps systém vodu prosakuje do nižších vrstev a umožňuje získat suchý povrch. Bez přísady odvodnitelného polymeru zůstává voda na povrchu a může způsobit nebezpečný aquaplaning.

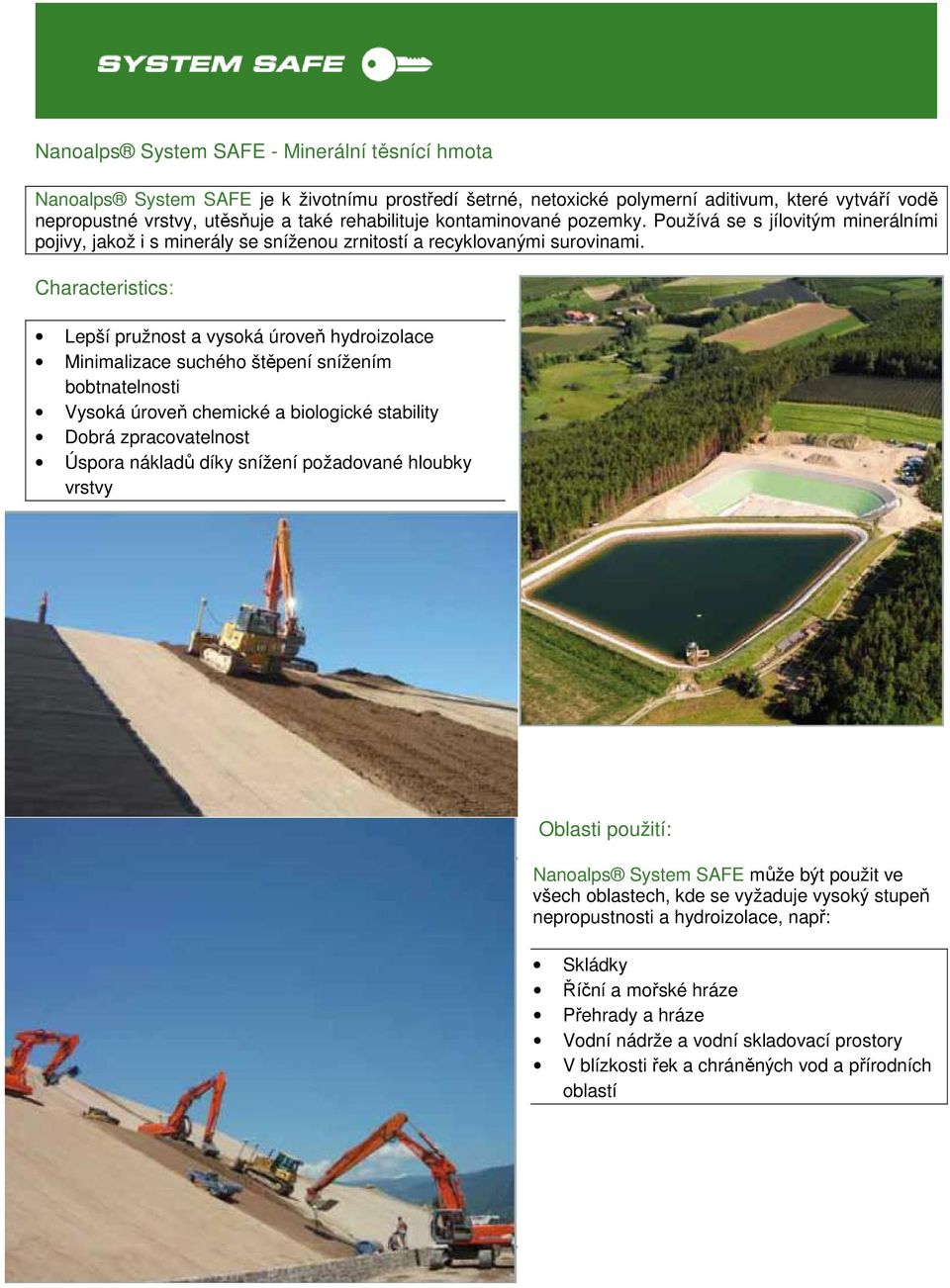

8 Nanoalps System SAFE - Minerální těsnící hmota Nanoalps System SAFE je k životnímu prostředí šetrné, netoxické polymerní aditivum, které vytváří vodě nepropustné vrstvy, utěsňuje a také rehabilituje kontaminované pozemky. Používá se s jílovitým minerálními pojivy, jakož i s minerály se sníženou zrnitostí a recyklovanými surovinami. Characteristics: Lepší pružnost a vysoká úroveň hydroizolace Minimalizace suchého štěpení snížením bobtnatelnosti Vysoká úroveň chemické a biologické stability Dobrá zpracovatelnost Úspora nákladů díky snížení požadované hloubky vrstvy Oblasti použití: Nanoalps System SAFE může být použit ve všech oblastech, kde se vyžaduje vysoký stupeň nepropustnosti a hydroizolace, např: Skládky Říční a mořské hráze Přehrady a hráze Vodní nádrže a vodní skladovací prostory V blízkosti řek a chráněných vod a přírodních oblastí

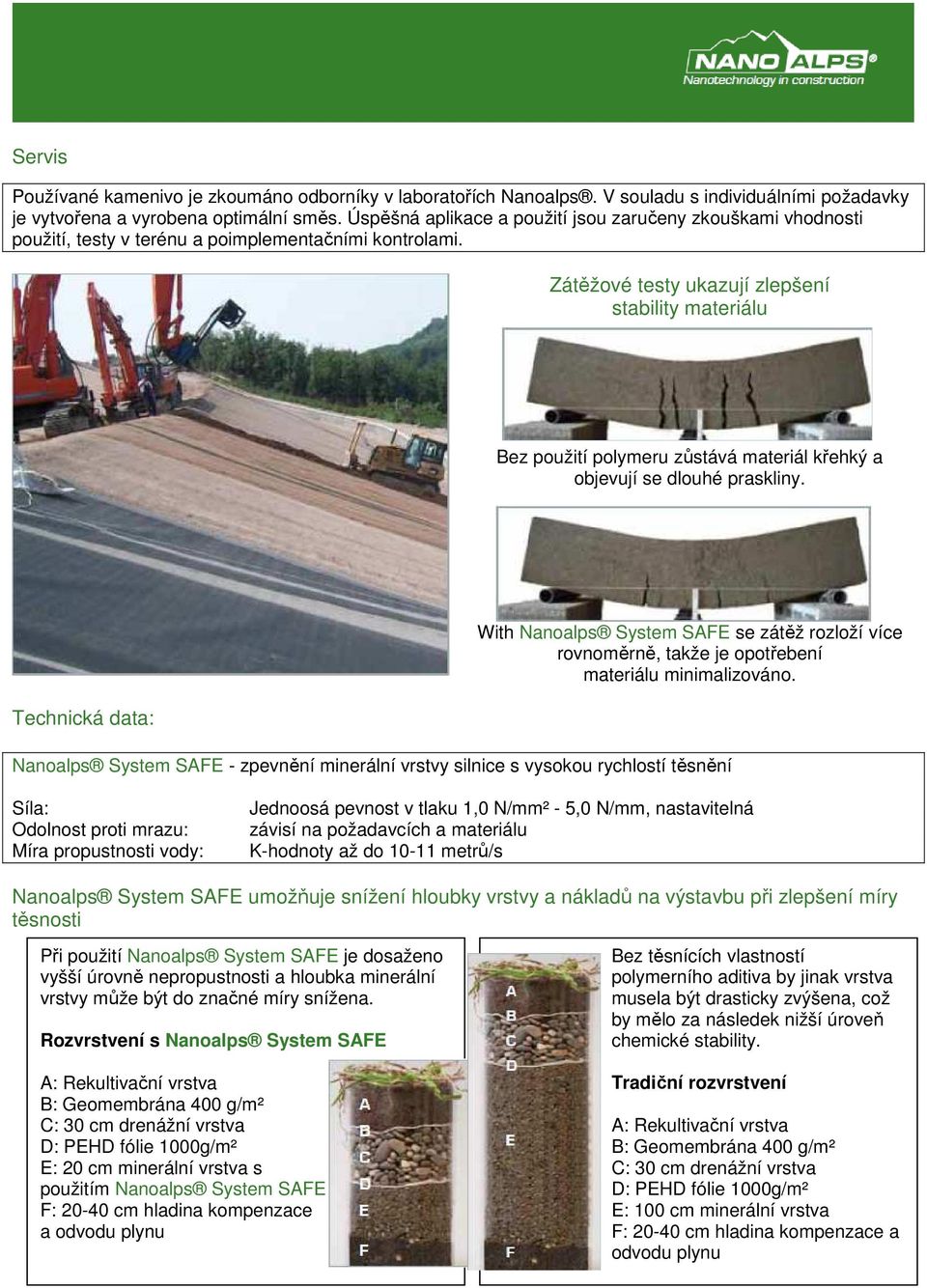

9 Servis Používané kamenivo je zkoumáno odborníky v laboratořích Nanoalps. V souladu s individuálními požadavky je vytvořena a vyrobena optimální směs. Úspěšná aplikace a použití jsou zaručeny zkouškami vhodnosti použití, testy v terénu a poimplementačními kontrolami. Zátěžové testy ukazují zlepšení stability materiálu Bez použití polymeru zůstává materiál křehký a objevují se dlouhé praskliny. Technická data: With Nanoalps System SAFE se zátěž rozloží více rovnoměrně, takže je opotřebení materiálu minimalizováno. Nanoalps System SAFE - zpevnění minerální vrstvy silnice s vysokou rychlostí těsnění Síla: Odolnost proti mrazu: Míra propustnosti vody: Jednoosá pevnost v tlaku 1,0 N/mm² - 5,0 N/mm, nastavitelná závisí na požadavcích a materiálu K-hodnoty až do metrů/s Nanoalps System SAFE umožňuje snížení hloubky vrstvy a nákladů na výstavbu při zlepšení míry těsnosti Při použití Nanoalps System SAFE je dosaženo vyšší úrovně nepropustnosti a hloubka minerální vrstvy může být do značné míry snížena. Rozvrstvení s Nanoalps System SAFE A: Rekultivační vrstva B: Geomembrána 400 g/m² C: 30 cm drenážní vrstva D: PEHD fólie 1000g/m² E: 20 cm minerální vrstva s použitím Nanoalps System SAFE F: cm hladina kompenzace a odvodu plynu Bez těsnících vlastností polymerního aditiva by jinak vrstva musela být drasticky zvýšena, což by mělo za následek nižší úroveň chemické stability. Tradiční rozvrstvení A: Rekultivační vrstva B: Geomembrána 400 g/m² C: 30 cm drenážní vrstva D: PEHD fólie 1000g/m² E: 100 cm minerální vrstva F: cm hladina kompenzace a odvodu plynu

10 Pokyny k aplikaci Pokyny k aplikaci nové stavby V případě restaurátorských projektů je Nanoalps System SOIL instalován postupem s mícháním na místě. 1. Odstranění asfaltové vrstvy 2. Tvorba a vyrovnání roviny 3. Použití pojiva asfaltovou frézou pomocí rozmetadla pojiva 4. Stabilizace stávající 5. Komprese zpracované 6. V případě potřeby aplikace zeminy na místě pomocí směsi a vylepšené silnice asfaltu Nanoalps System SOIL Pokyny k aplikaci rekonstrukce Nanoalps System SOIL je při rekonstrukčních projektech instalován postupem s mícháním na místě. 1. Odstranění asfaltové vrstvy 2. Tvorba a vyrovnání roviny 3. Použití pojiva asfaltovou frézou pomocí rozmetadla pojiva 4. Stabilizace stávající 5. Komprese zpracované 6. V případě potřeby aplikace zeminy na místě pomocí směsi a vylepšené silnice asfaltu Nanoalps System SOIL

11 Pokyny pro aplikaci Nanoalps System DRAIN je instalován postupem s mícháním na místě. 1. Výchozí situace: 2.Výroba směsi 3. Pokládka směsi neopracovaná silnice Nanoalps System DRAIN finišérem v míchačce 4. Komprese a válcování 5. Konečná základní vrstva 6. Demonstrace propustnosti položené směsi konečného vázaného povrchu pro vodu Pokyny pro aplikaci Nanoalps System SAFE je instalován postupem s mícháním na místě. 1. Skládka: Výchozí situace 2. Výroba materiálu s přídavkem 3. Pokládka směsi speciálním Nanoalps System SAFE stavebním strojem v obalovně 4. Komprese základové půdy 5. Konečné pokrývání skládky 6. Skládka: Konečný stav

12 Nanotechnologie ve stavebnictví
