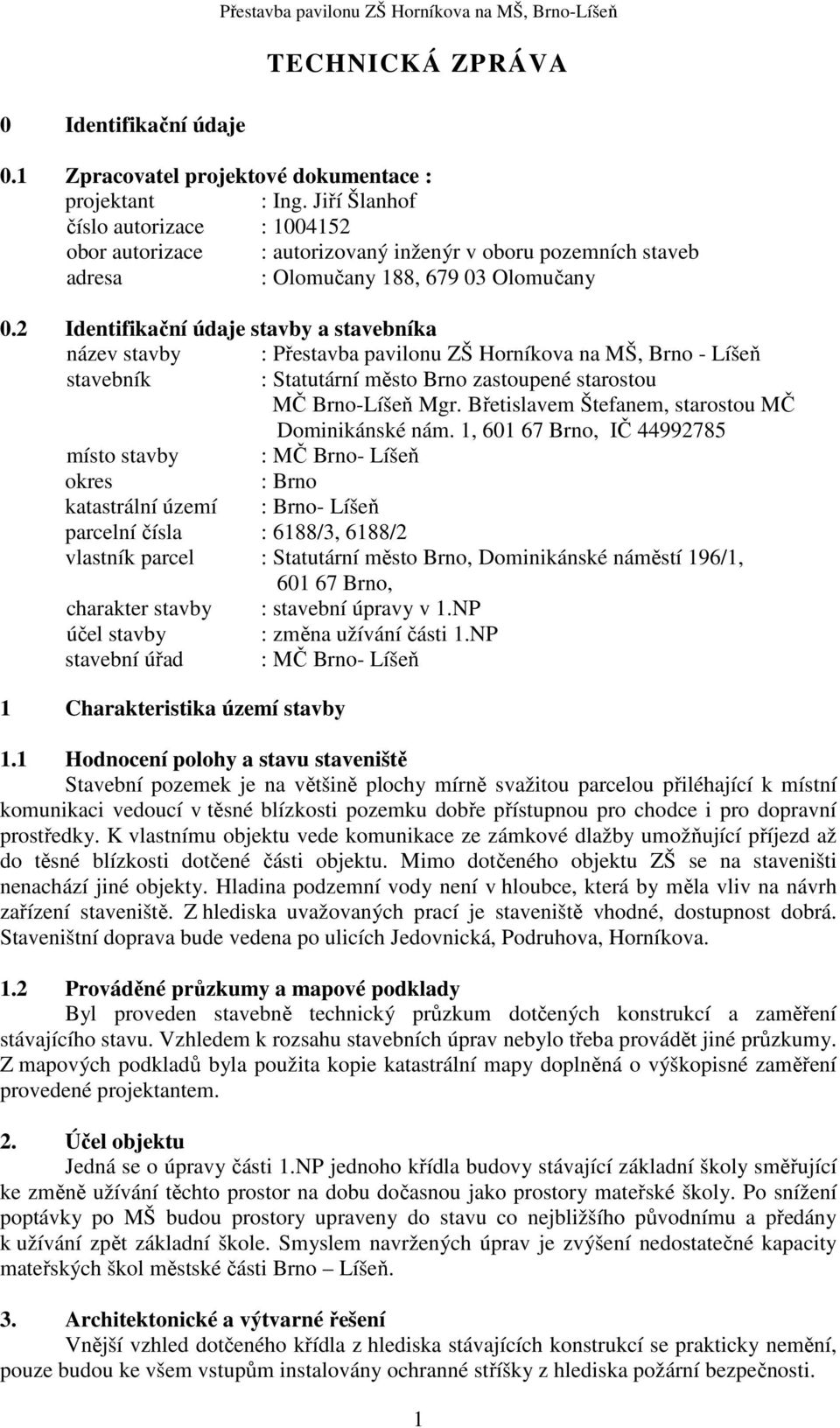

1 0 Identifikační údaje Přestavba pavilonu ZŠ Horníkova na MŠ, Brno-Líšeň TECHNICKÁ ZPRÁVA 0.1 Zpracovatel projektové dokumentace : projektant : Ing. Jiří Šlanhof číslo autorizace : obor autorizace : autorizovaný inženýr v oboru pozemních staveb adresa : Olomučany 188, Olomučany 0.2 Identifikační údaje stavby a stavebníka název stavby : Přestavba pavilonu ZŠ Horníkova na MŠ, Brno - Líšeň stavebník : Statutární město Brno zastoupené starostou MČ Brno-Líšeň Mgr. Břetislavem Štefanem, starostou MČ Dominikánské nám. 1, Brno, IČ místo stavby : MČ Brno- Líšeň okres : Brno katastrální území : Brno- Líšeň parcelní čísla : 6188/3, 6188/2 vlastník parcel : Statutární město Brno, Dominikánské náměstí 196/1, Brno, charakter stavby : stavební úpravy v 1.NP účel stavby : změna užívání části 1.NP stavební úřad : MČ Brno- Líšeň 1 Charakteristika území stavby 1.1 Hodnocení polohy a stavu staveniště Stavební pozemek je na většině plochy mírně svažitou parcelou přiléhající k místní komunikaci vedoucí v těsné blízkosti pozemku dobře přístupnou pro chodce i pro dopravní prostředky. K vlastnímu objektu vede komunikace ze zámkové dlažby umožňující příjezd až do těsné blízkosti dotčené části objektu. Mimo dotčeného objektu ZŠ se na staveništi nenachází jiné objekty. Hladina podzemní vody není v hloubce, která by měla vliv na návrh zařízení staveniště. Z hlediska uvažovaných prací je staveniště vhodné, dostupnost dobrá. Staveništní doprava bude vedena po ulicích Jedovnická, Podruhova, Horníkova. 1.2 Prováděné průzkumy a mapové podklady Byl proveden stavebně technický průzkum dotčených konstrukcí a zaměření stávajícího stavu. Vzhledem k rozsahu stavebních úprav nebylo třeba provádět jiné průzkumy. Z mapových podkladů byla použita kopie katastrální mapy doplněná o výškopisné zaměření provedené projektantem. 2. Účel objektu Jedná se o úpravy části 1.NP jednoho křídla budovy stávající základní školy směřující ke změně užívání těchto prostor na dobu dočasnou jako prostory mateřské školy. Po snížení poptávky po MŠ budou prostory upraveny do stavu co nejbližšího původnímu a předány k užívání zpět základní škole. Smyslem navržených úprav je zvýšení nedostatečné kapacity mateřských škol městské části Brno Líšeň. 3. Architektonické a výtvarné řešení Vnější vzhled dotčeného křídla z hlediska stávajících konstrukcí se prakticky nemění, pouze budou ke všem vstupům instalovány ochranné stříšky z hlediska požární bezpečnosti. 1

2 4. Funkční a dispoziční řešení Realizací navržených úprav vzniknou dvě samostatné oddělení MŠ sestávající vždy ze dvou tříd. Každé oddělení bude mít svůj vlastní vstup přímo z vnějšího prostředí, šatnu i hygienické zázemí. Herny vznikne vybouráním příček oddělující původní třídu od kabinetu. 5. Venkovní úpravy okolí objektu Stávající přístupy k objektu se nemění. Nově bude vytvořen jeden nový vstup na západní straně, kde bude vytvořena zvýšená podesta s dvojicí schodišťových stupňů. Tento prostor je nutno napojit na stávající síť chodníků ze zámkové dlažby v areálu. 6. Užívání objektu osobami s omezenou schopností pohybu a orientace Dotčené prostory jsou přístupné bezbariérovým způsobem již ve stávajícím stavu přes stávající hlavní vstup do objektu z jihu prostřednictvím rampy. Další úpravy pro osoby s omezenou schopností pohybu a orientace nejsou uvažovány. 7. Kapacita stavby užitná podlahová plocha pro MŠ: 647,01 m 2 navrhovaná kapacita MŠ: 98 dětí ve 4 třídách plocha pozemku pro MŠ: 2280 m 2 Požadavky na komunikační sítě:bez požadavků Kapacita mateřské školy vychází z vyhlášky č. 343/2009, kterou se mění vyhláška č. 410/2005 Sb, tj. požadavek plochy 4 m 2 /dítě v denní místnosti užívané jako herna a ložnice. V tomto případě je však stavebně oddělená jídelna, proto lze vycházet z požadavku plochy nejméně 3 m 2 /dítě. Pro šatnu je požadovaná podlahová plocha 0,25 m 2 /dítě. Kapacita denní místností vychází z ploch místností označených na výkresech jako 1.01, 1.04, 1.23, 1.24, tj. 93, 69, 90, 97 m 2. Kapacita větších tříd je omezena horním limitem 25 dětí, proto i hygienické zázemí je navrhováno vždy na max. počet 25 dětí ve třídě. Z hlediska využití venkovních ploch se vychází z velikosti přilehlého pozemku vyčleněného a ohrazeného pro provoz mateřské školy, tj m 2. Při předpokládané kapacitě 98 dětí vychází venkovní plocha 2280/98=23,26 m 2 /dítě, takže požadavek 3, odst. 1 vyhlášky č. 343/2009 Sb. venkovní plochy 4 m 2 na dítě je výrazně překonán, volné plochy odpovídají požadavkům. 8. Technické a konstrukční řešení 8.1 Konstrukční řešení HSV Během provádění stavebních prací musí být striktně dodržovány ustanovení nařízení vlády č. 591/2006 Sb. O bližších minimálních požadavcích na bezpečnost a ochranu zdraví při práci na staveništích a dále nařízení vlády č. 362/2005 Sb. O bližších požadavcích na bezpečnost a ochranu zdraví při práci na pracovištích s nebezpečím pádu z výšky nebo do hloubky. Přitom je třeba dbát současně na správnou technologii provádění Bourací práce V rámci stavebních úprav je navrženo vybourání: vnitřních příček oddělujících třídy od kabinetů z CP tl. 150 včetně omítek a části obkladů nacházejících se na nich. Rozsah bourání je vyznačen na výkrese stávajícího stavu. příčky ukončující místnost označenou číslem 18 na výkrese bouracích prací. stávajících dveří včetně zárubní bourané dveře označeny na výkrese bouracích prací. Vždy jde o vybourání ocelových zárubní většinou ve zděné příčce z CP, ale v 7 případech jsou zárubně v žb. ztužující stěně. Při bourání těchto 7 ks je třeba dbát na to, aby nebylo zasáhnuto do žb. nosné konstrukce. Při bourání zárubní ze zdiva nutno předpokládat šířku 2

3 otvoru po vybourání dveří jako světlost dveří + tl. zárubní 2x50 mm + rozšíření 2x 200 mm. Při osazování nových požárních ocelových zárubních bude rozšíření příček dozděno, spára u žb. konstrukce vyplněna cementovou zálivkou s obedněním z obou stran a nakonec doplněna omítka. stávajících výplní otvorů v obvodových i vnitřních stěnách. Jedná se o plastová okna označená na výkrese bouracích prací v místnosti č. 24 včetně cca 250 mm široké mezistěny z plastových rozšiřovacích profilů výšky Dále bude demontováno okno v místnosti č. 18 zasklené tepelně izolačním dvojsklem. Dále budou vybourány stávající vstupní plastové dvoukřídlové dveře s nadsvětlíkem v místnostech č. 02, 08, 09, 21 a 22. části parapetního žb. panelu pod oknem pro nový vstup ze západu do místnosti č. 24. Jedná se o otvor o světlých rozměrech 1100x920 v panelu, který má pouze samonosnou funkci. Tento otvor musí být vyříznut nutno uvažovat dva řezy o celkové ploše 0,48 m 2, vnitřní objem ohraničen řezy pak už lze vybourat běžnými nástroji. dvou otvorů v žb. panelu tl. 150 mm pro osazení nových požárních oken z místnosti 1.23 do Otvor bude po celém obvodu nejprve vyříznut diamantovým kotoučem a teprve potom vybourán. otvoru ve stěně z CP 150 mm z místnosti 1.04 do šatny Nejprve však bude v úrovni nadpraží vysekána drážka délky 1500, výšky 180 mm a do cem. malty osazen žb. překlad 140x140x1500 mm a jeho horní povrch důkladně vyklínován vůči horní hraně vybourané drážky a vyplněn cementovou maltou. Vlastní otvor bude bourán až po zatvrdnutí malty. demontáž stávajících nášlapných vrstev v dotčených místnostech vyznačených na výkrese stávajícího stavu 1.NP. Jedná se převážně o strhnutí PVC, v menší míře o odsekání dlažeb. Nutno odstranit i zbytky spojovacích můstků lepidel a tmelů, což je možné provést pouze přebroušením všech těchto ploch. osekání všech stávajících obkladů v místnostech hygienického zázemí do výšky 1,8 m. drážek ve zdivu souvislosti s rozvody (ÚT, voda, kanalizace a elektro) a jejich následné zednické zapravení. drážek v podlaze pro napojení svodných potrubí na stávající odtok. Je uvažováno s vybouráním pruhu š. 400 mm, přičemž skladba je uvažována: keramická dlažba 15, betonová mazanina 100, asfaltová hydroizolace, podkladní beton 150 mm, původní podsyp. demontáž minerálního kazetového zavěšeného podhledu v ploše 179,33 m2 v místnosti označené na výkrese stávajícího stavu jako č. 13. Jedná se o kazety o rozměrech přibližně 500x500 mm volně vkládané do kovového roštu zavěšeného do stropní konstrukce. vybourání otvorů pro vývod nuceného odvětrání místností bez přímého větrání do instalačních jader jde o 2 prostupy cca 300x500 mm v keramickém zdivu z CDM tl. 125 mm pro provedení napojení nového odvětrávacího potrubí DN 150 na stávající potrubí v jádrech. Zbytek otvorů bude po napojení odvětrání zpět dozděn. části monolitického okapového chodníků tl. 150 mm v půdorysných rozměrech 2700x500 mm pro novou podestu ke vstupu do místnosti Další bourací práce se týkají částí okapového chodníku pro základové patky přístřešků nutno vybourat plochu cca 500x500 mm, kterou po osazení ocelových sloupků bude nutno opět zabetonovat. Některé patky sloupků (2 ks) budou v plochách ze zámkové dlažby, kde bude nutno rozebrat plochu cca 800x800 mm, která po zřízení základových patek a osazení sloupků bude položena zpět. demontáž a likvidace stávajících ocelových zástěn u WC demontáž a likvidace stávajícího krytu otopného tělesa v místnosti č. 24 v místě budoucího nového vstupu do šatny Zemní práce Zemní práce jsou navrženy v souvislosti s budováním nových základů vstupní 3

4 podesty. Základové pasy budou betonovány přímo do výkopu, vykopány tedy budou rýhy šířky 300 mm do hloubky 800 mm. Dále jde o malé základové patky pro osazení vstupních stříšek, jedná se o patky z prostého betonu C 25/30 o půdorysných rozměrech 500x500 mm do hloubky 800 mm. Další zemní práce souvisí s pokládáním kanalizace v 1.NP a výkopem rýh šířky 400 mm v délce a hloubce dle projektu ZTI. Před vlastními výkopovými pracemi musí být nejprve protokolárně vytyčeny veškeré inženýrské sítě nacházející se v blízkosti stavebního pozemku. Vzhledem k nemožnosti využití těžké techniky budou výkopy provedeny ručně, rozsah výkopových prací není velký. Vykopaná zemina nemá na stavbě další využití, proto bude odvezena na skládku. Při výkopových pracích je třeba dbát na to, aby nedošlo k nakypření základové spáry nebo rozbřednutí vlivem povrchových vod. Dojde-li k nakypření, bude třeba základovou spáru zhutnit a zakrýt, ale to je věc zhotovitele. Není potřeba realizovat žádné opatření proti podzemní vodě, předpokládá se, že její maximální hladina nedosahuje úrovně základové spáry. Při betonáži základů je třeba pamatovat na prostupy a drážky v základech pro případné trubní rozvody. Při výkopech a následných betonážích je nutno dodržovat všechny předpisy, které jsou nezbytné pro provádění prací výkopových, betonářských a pomocných, jež jsou obsaženy v nařízení vlády č. 591/2006 Sb. O bližších minimálních požadavcích na bezpečnost a ochranu zdraví při práci na staveništích a dále nařízení vlády č. 362/2005 Sb. O bližších požadavcích na bezpečnost a ochranu zdraví při práci na pracovištích s nebezpečím pádu z výšky nebo do hloubky Základy Základy stěn vstupní podesty jsou navrženy jako jednostupňový monolitický základový pas s příčným rozměrem 300 x 500 mm se základovou spárou v hloubce 800 mm pod přilehlým terénem. Založení sloupků nových stříšek u vstupů je řešeno jako monolitické základové patky o půdorysném rozměru 500x500x800 mm Svislé konstrukce Při řezání a bourání otvoru pro nové dveře na západním průčelí je nutno přísně dbát na to, aby nebylo nijak zasáhnuto do přilehlých konstrukcí, které mají zůstat nedotčeny. Nová vyzdívka je navržena v prostoru napojení stávající příčky z CP mezi místnostmi č. 22 a 24 na okenní sestavu, kde se demontuje 250 mm široká mezistěna z plastových rozšiřovacích profilů. Toto zdivo je navrženo z pórobetonu tl. 200 mm včetně zateplení tepelnou izolací z minerální vlny tl. 100 mm. Nové budou pouze příčky ze sádrokartonu, popř. z pórobetonu dle popisů na výkrese nového stavu. Mezi místnostmi 1.02 a 1.03 bude vyzděna do výšky 1m příčka z pórobetonu tl. 100 mm, na níž pak bude osazena prosklená stěna z plastových profilů zasklená dvojsklem, která bude v krajní části přecházet do vstupních plastových dveří. Součástí příček je i nízká stěna oddělující pódium od jídelního koutu pro děti mateřské školy. Tato příčka bude mít výšku 1,2 m a konstrukčně řešena z ocelových systémových stojek tl. 100 mm s opláštěním sádrovláknitými deskami tl. 12,5 mm. Tuto příčku nelze ukotvit na horní straně, proto bude opatřena ocelovými nosnými výztuhami z I 100 rozmístěnými po 1875 mm a kotvenými chemickými kotvami do podlahy. V místnosti 1.08 bude zřízena sádrokartonová předstěna odsazená 150 mm od stávající stěny, kde budou vedeny rozvody ZTI. Výška je 1,8 m, konstrukčně řešeno jako běžná SDK příčka s kostrou z pozinkovaných systémových profilů tl. 100 mm a dvojitým opláštěním z impregnovaných SDK desek tl. 12,5 mm. Opláštěna však bude pouze vnější strana. 4

5 8.1.4 Vodorovné konstrukce Stávající nosné vodorovné konstrukce se nemění Konstrukce spojující různé úrovně Stávající vnitřní schodiště v budově zůstávají bez úprav. Nové je venkovní schodiště u vstupu na západním průčelí. Po provedení a vyzrání nových základů bude na ně založena nová stěna z betonového ztraceného bednění tl. 200 mm s vyplněním betonem C16/20, tato stěna bude tvořit vnější hranu nové podesty, k níž budou přibetonovány schodišťové stupně. Prostor mezi těmito stěnami bude vyplněn zhutněným štěrkopískem. Konstrukce tohoto schodiště bude již od základů oddilatována od veškerých konstrukcí stávající budovy asfaltovou lepenkou vkládanou nasucho Střešní konstrukce Do střešních konstrukcí není zasahováno. Veškerá venkovní schodiště budou opatřena stříškou nezbytnou z důvodů požární ochrany v rámci ochrany unikajících osob proti dopadu hořících částí z vyšších pater. Jedná se o ocelovou konstrukci sloupků, podélníků a příčníků podporujících skleněnou stříšku z bezpečnostního vrstveného skla s fólií tl. 8 mm Úprava povrchů, podlahy Po vybourání příček kabinetů bude na stropech i stěnách provedeno lokální osekání omítek v rozsahu 20% plochy stropu i příčných stěn původního kabinetu a v tomto rozsahu budou provedeny omítky stropu i stěn nově. V části stěn dotčených v hygienických místnostech osekáváním obkladů je předpoklad oprav vnitřních omítek v rozsahu 40%, týká se to však jen jádrové vrstvy. Po opravách budou tyto části stěn znovu obloženy. Omítky nových příček zděných z pórobetonu jsou navrženy tenkovrstvé cementové stěrky vyztužené skleněnou síťovinou, na něž pak bude dle určení povrchu následovat přímo keramický obklad nebo štuk a malba. Omítky vnější nejsou navrhovány, na malou vyzdívku mezi místnostmi 1.02 a 1.04 bude na povrch zdiva přímo aplikováno zateplení. Objekt bude zateplen dodatečným kontaktním certifikovaným zateplovacím systémem s tepelnou izolací z minerální vlny s podélným vláknem tl.100 mm finální povrchovou úpravou z akrylátové omítky. Na tepelné izolaci bude provedena stěrka s výztužnou skleněnou síťovinou a pak finální tenkovrstvá silikonová omítka. Barevnost omítky bude co nejvíce odpovídat stávající barvě fasády. Součástí úpravy vnitřních povrchů je zapravení drážek pro montáž rozvodů elektroinstalace a ZTI. Dále o doplnění stávajících omítek v místech dotčených vybouráním stávajících a zazdíváním nových zárubní a vstupních sestav. U vnitřních zárubní je uvažováno doomítání v pruzích šířky 500 mm po celém obvodu všech vyměňovaných dveří z obou stan příslušné stěny, tj. cementový postřik nového zdiva, vápenocementové jádro a štuk. Drážky po napojení ZTI v podlahách budou zabetonovány: na hutněný zásyp 150 mm podkladní beton, penetrace asfaltovým lakem, dvojitá hydroizolace, hrubá podlaha z betonu tl. 100 mm se svařovanou sítí 100x100x5 mm. U stávajících podlah budou nejprve odstraněny nášlapné vrstvy PVC, keramická dlažba. Zbytky lepicích tmelů po dlažbách budou mechanicky osekány a poté budou veškeré podklady po dlažbě i PVC přebroušeny. Vzhledem k nerovnostem původních podlah nelze uvažovat přímé položení nové nášlapné vrstvy, nutno v celém rozsahu uvažovat srovnání samonivelační stěrkou tl. 3 mm, která bude před pokládkou nášlapných vrstev ještě jednou přebroušena. Po vyzrání budou aplikovány nové nášlapné vrstvy dle popisu povrchů v legendě místností. 5

6 8.2 Konstrukční řešení PSV Izolace proti zemní vlhkosti a radonu Přestavba pavilonu ZŠ Horníkova na MŠ, Brno-Líšeň Nové izolace proti zemní vlhkosti a radonu nejsou navrhovány. Bude však nutné opravit a doplnit izolace poškozené výkopy rýh pro napojení kanalizace v podlaze, což se provede dvouvrstvou hydroizolací plnoplošně natavovanou na penetrovaný podklad. Jedná se o dva asfaltové pásy z oxidovaného asfaltu, přičemž jeden z nich musí obsahovat hliníkovou vložku a pro osazení platí požadavek vystřídání spojů posunem o půlku pásu. Je třeba věnovat náležitou pozornost místům napojení nových záplat na stávající vodorovnou hydroizolaci, kde může být nemožné vytvořit řádný spoj přeložením. V tom případě lze využít možnosti zatečení roztaveného asfaltu do všech skulin tak, aby vznikl vodotěsný spoj. Pod některé části obkladů a dlažeb jsou navrženy stěrkové hydroizolace s vyztužením všech koutů systémovými bandážními páskami. Veškeré podlahy v místnostech hygienického zázemí 1.05, 1.06, 1.07, 1.08 budou opatřeny stěrkovou hydroizolací s vytažením 300 mm na okolní zdivo. Kolem umývadel a sprchových koutů bude stěrka vytažena na celou výšku obkladu do vzdálenosti 500 mm vodorovně od příslušného zařizovacího předmětu (popř. po kout místnosti nebo dveře, nachází-li se blíže než 500 mm). Při pokládání izolací je třeba dodržet montážní návody výrobce zvolených hmot Izolace tepelné a akustické Akustické izolace nejsou navrhovány. Tepelné izolace v minimálním množství na malou dozdívku v úrovni oken mezi místnostmi 1.02 a 1.04 jako součást zateplovacího systému Podlahy Nášlapné vrstvy jsou navrženy v tabulce s legendou místností na výkrese půdorysu 1.NP v novém stavu. V některých místnostech s keramickou dlažbou je navržena protiskluzná dlažba třídy R 11. Po položení kanalizace bude nutné zásyp zhutnit malým vibračním pěchem a provést podkladní beton tl. 100 mm. Na něj bude položena izolace proti zemní vlhkosti a radonu s tím, že je třeba ji důkladně napojit na stávající ponechanou hydroizolaci a pokud nepůjde napojit přeložením a natavením na stávající, pak je třeba si vypomoci tekutým asfaltem za horka tak, aby asfalt zatekl až ke stávající hydroizolaci a spojil se s ní. Pak bude vybetonována nová hrubá podlaha tl. 100 mm se svařovanou sítí 100x100x5 mm a po jejím vyzrání položena nová podlahová krytina Obklady Jsou navrženy v místnostech hygienického zázemí do výšky 1,8m vždy po celém obvodu místnosti, v prostoru sprchových koutů do výšky jedná se o pórovinové obkladačky, v barvě a dekoru dle výběru investora. Pod obklad i pod dlažbou v hygienických místnostech bude v exponovaných místech použita stěrková hydroizolace s výztužnou páskou v koutech viz kap Podhledy Jedná se o zavěšené sádrokartonové podhledy na ocelovém dvouúrovňovém systémovém roštu s opláštěním požárním sádrokartonem tl. 12,5 mm, které budou provedeny v prostoru demontovaného kazetového podhledu. Další sádrokartonový obklad se týká doplnění svislé hrany stávajícího kazetového podhledu v místech zbouraných příček do kabinetů, kdy vznikne pod stropem mezera výšky do 400 mm. Tato mezera bude pohledově překryta svislým přířezkem SDK desky tl. 12,5 mm kotvený do ocelových SDK profilů kotvených do stropní konstrukce a do hrany stávajícího 6

7 zavěšeného podhledu. V místnostech 1.01, 1.23 a 1.24 bude provedeno SKD opláštění stávajícího rozvodu ÚT pod stropem obyčejnými deskami tl.12,5 mm na jednoduchém ocelovém roštu s příčným rozměrem 400x400 mm. Podobná konstrukce bude vytvořena pro opláštění rozvodů elektro pod stropem v místnosti 1.02 o příčných rozměrech 400x250 mm v délce 1,64 m a v místnosti 1.23 o příčných rozměrech 500x250 mm v délce 2,85 m Truhlářské výrobky Nové truhlářské výrobky: přihrádky na ručníky v umývárnách včetně poliček na kelímky z laminované desky tl. 18 mm se zaoblením a olištováním všech hran. Vzhledem k nedostatku místa musí být tento výrobek proveden vždy ve dvou řadách nad sebou se zavěšením tak, aby horní plochy pro kelímky byla do 1250 mm. Navržené půdorysné rozměry jedné přihrádky 170x150 mm. Celkový počet přihrádek je 102 ks. vybavení šaten botníky a skříňky v obou šatnách pro 50 dětí, s ohledem na prostorové podmínky navrženy skladebné půdorysné rozměry pro jedno dítě 260x350 mm. vestavěná skříň na lehátka v každé herně z laminované desky tl. 18 mm se zaoblením a olištováním všech hran o rozměrech 3000x620x2100 mm, dvířka plná kuchyňská linka v místnosti 1.15 s dvěma dvojdřezy a horní řadou skříněk po celé délce místnosti. Kuchyňská linka bude vybavena myčkou šířky 600 mm. dřevěná otevíravá dveřní křídla vnitřních dveří s prosklením ze 2/3 se sklem odolným proti rozbití. Ve všech případech jde o dveřní křídla osazená do zazděné ocelové zárubně. Téměř všechny dveře mají požadavek na požární odolnost EI 15 DP3-C, pouze do šaten 1.02 a 1.22 a skladů 1.16 a 1.17 je požadavek požární odolnosti EI 30 DP3-C. Veškeré požární dveře budou opatřeny samozavíračem! dřevěné obyčejné dveře s plným křídlem budou použita pro vstup do místností 1.13 a 1.14, tyto dveře jsou bez požadavku na požární odolnost. dveře z místnosti 1.05 do 1.18 jsou také bez požadavku na požární odolnost, budou prosklené ze 2/3 bezpečnostním jednoduchým sklem. V dotčených místnostech jsou stávající dřevěné kryty otopných těles, které budou demontovány a nahrazeny novými replikami stejného tvaru a technického řešení. Jde o dřevěné rámy o rozměrech buď 1000x650 nebo 650x650 mm, kdy po obvodu je dřevěný hranolek o průřezu 50x50 mm a jako výplň jsou svislé dřevěné tyče o průřezu 20x40 mm s osovou vzdáleností 80 mm. Jako materiál je navrženo smrkové dřevo s nátěrem bezbarvým lakem. Kotvení na stávající ocelovou konstrukci s tím, že ocelová konstrukce zůstává beze změn. V místnostech 1.01, 1.04, 1.23, 1.24 chybí celkem 4 ks bočních krytů u vstupů do venkovního prostoru. Zde budou dodány a osazeny nové kryty ve stejném řešení jako jsou stávající, o rozměrech 750x650 mm. Osazeny budou na jedné straně na stávající ocelovou konstrukci samořeznými vruty, na straně u okna na hmoždinky do stávajícího ostění dveří Zámečnické výrobky Nové zámečnické výrobky jsou: kryt otopného tělesa v místnosti 1.05 z ocelových trubek opatřených nátěrem se zabroušením všech možných hran a rohů. hliníková vnitřní okna s požární odolností EI 45 DP1 k průhledu z herny do přilehlé šatny. Jedná se celkem o 3 ks oken, z toho 2x 800/1000 a 1x 1200/800. všechny stříšky nad všemi vstupy jedná se konstrukce s ocelových pozinkovaných profilů s nátěrem a zasklením bezpečnostním jednoduchým sklem. ocelové výztuhy příčky v jídelně. Jedná se o sloupky z ocelových válcovaných nosníků I 100 délky 1,1 m opatřených na spodním okraji kotevní ocelovou deskou tl. 10 mm o 7

8 rozměrech 200x100 mm. Tyto sloupky budou rozmístěny na okrajích a pak po délce příčky každých cca 1875 mm. Kotvení chemickými kotvami o průměru 6 mm do hloubky 100 mm do podlahy každá stojka 4 ks kotev. Celkově bude dodáno7 ks sloupků. Povrchovou úpravou bude nátěr Klempířské výrobky Stávající oplechování z hliníkového plechu tl. 1 mm r.š. 250 bude odstraněno u bouraných oken v souvislosti s budováním nového vstupu do zádveří 1.03 a likvidováno. Nové výrobky zahrnují: hliníkové vnější parapety tl. 1 mm r.š. 250 mm nového okna do zádveří 1.03 a také do místnosti lemování po obvodu stříšek nad vstupy z pozinkovaného plechu tl. 0,6 m, r.š. 150 a 170 mm, viz výpis klempířských výrobků Výplně otvorů Stávající výplně otvorů v dotčeném křídle v 1.NP jsou plastové zasklené izolačním dvojsklem. V souvislosti se stavbou budou demontovány tyto prvky: sestava vstupních dvoukřídlových dveří s nadsvětlíkem o celkových rozměrech 1500x3170 mm u místností 1.01, 1.04, 1.23 a 1.24 sestava vstupních dvoukřídlových dveří s nadsvětlíkem o celkových rozměrech 1800x3170 mm u místnosti 1.20 dvě okna 1300x2250 do budoucího zádveří Tato okna jsou součástí sestavy celkem 4 oken, kdy ostatní okna nesmí být poškozena. Součástí demontáže je i skupina rozšiřovacích profilů, do kterých ústí zděná příčka mezi místnostmi 1.02 a Veškeré demontované prvky budou nahrazeny novými plastovými výplněmi s rámem min. z pětikomorových profilů se zasklením termoizolačním dvojsklem, součinitel prostupu tepla celé výplně max. U=1,4 W/m 2 K. Dveře budou koncipovány jako vstupní. Mezera mezi rámem všech osazovaných výplní a ostěním bude vypěněna PU pěnou a tato spára bude opatřena systémem těsnění montážní spáry zevnitř páska parozábrana, zvenku pojistná hydroizolace. Ke všem nově osazovaným oknům i dveřím do heren budou dodány stínící prvky vnitřní žaluzie. Nové vstupní dveře budou mít obě tabule dvojskla z bezpečnostního skla. Zásadním a podstatným požadavkem vstupních dveří je způsob otevírání z hlediska požární bezpečnosti. Všechny dveře při východu budou zajištěny proti vniku nepovolaných osob magnetickými zámky nebo přídržnými magnety s tlačítkem pro odblokování a otevření dveří v souladu se schváleným požárně bezpečnostním řešením a budou opatřeny piktogramem. Tlačítko ovládání bude umístěno v blízkosti každých dveří ve výšce min. 1,8 m nad podlahou třídy (popř. chodby) a odblokuje dveře až po delším přidržení (cca 3 sekundy) tak, aby nemohlo dojít k otevření dveří dětmi z MŠ. Ovládání tlačítek bude řídit dospělý personál MŠ. Toto řešení má funkci panikového kování. Projektant důrazně upozorňuje, že ne každý výrobce dveří umí uvedené požadavky realizovat je povinností budoucího dodavatele zajistit požadovanou funkčnost Sklenářské práce Souvisí pouze s dodávkami nových výplní otvorů viz kap Nátěry Nátěry jsou navrhovány pouze jako součást dodávky zámečnických konstrukcí 2x základní nátěr a 2x vrchní. 8

9 Malby Veškeré vnitřní povrchy dotčeného křídla v 1.NP budou opatřeny barevnou výmalbou v barevnosti dle požadavků provozovatele nutno počítat s výraznými odstíny veselých barev pro prostory mateřské školy. Vymalovány budou veškeré stěny i stropy, stropy budou bílé Ostatní práce nové oplocení celkové délky 25 m koncipováno jako průmyslové oplocení z panelů tvořených ocelovými poplastovanými tyčemi zelené barvy o průměru 3 až 4 mm s osovou vzdáleností tyčí výplně do 80 mm. Výška oplocení 1,5 m, tabule montovány ke sloupkům zabetonovaných do zeminy. Pro oplocení bude použito systémové řešení včetně osazení otevíravé dvoukřídlové brány šířky 3 m. dodávka a osazení několika ks herních prvků na nezpevněných plochách s dodržením bezpečnostních opatření vyžadovaných pro tyto konstrukce. Vždy musí být použity pouze certifikované výrobky se zaručenou bezpečností pro provoz v MŠ. opláštění kabelového kanálu nad podhledem v centrálním prostoru dispozice. Jedná se o systémové řešení s atestem požární odolnosti z požárních desek tl. 20 a 15 mm, opláštění vždy dvojité. Požadavek požární odolnosti EI 60 DP1. Vnitřní plášť z desek tl. 15,mm, vnější 20 mm. demontáž obyčejných klik plastových vstupních dveří na komunikačních trasách do jídelny a u stávajících dveří v místnosti ř a jejich náhrada panikovými klikami. Jedná se celkem o 6 ks takových úprav. hasičské přístroje dle PBŘ: o 8x PHP 21 A PG6 o 4x PHP 34 A PG Vytápění a ohřev TUV Systém ÚT se nemění, vnitřní rozvody rovněž ne. Jedinou úpravou je nezbytný přesun jednoho otopného tělesa v místnosti 1.03 mimo nové vstupní dveře a napojení posledního otopného tělesa v dané větvi ve vedlejší herně. Podrobnosti jsou obsaženy v samostatné části projektu Kanalizace a vodovod Přípojka dešťové ani splaškové kanalizace se nemění, množství odváděných dešťových vod se nemění. Přípojka vody se rovněž nemění. Vnitřní kanalizace i vodovod budou v dotčených prostorách provedeny nově, viz samostatná část projektu. Součástí vnitřního vodovodu je směšovací baterie umístěná mimo dosah dětí, kde bude nastavena teplota vody tekoucí k umyvadlům Elektroinstalace a hromosvod Přípojka elektro se nemění. Vnitřní rozvody elektroinstalace budou v 1.NP dotčeného křídla řešeny kompletně nově. Vnitřní osvětlení i nouzové osvětlení je řešeno nově. Podrobně řešeno v samostatné části projektu Hygienické řešení Odvětrání místností bez možnosti přímého větrání okny Odvětrání místností bez možnosti přirozené ventilace bude provedeno nuceně ventilátory. Odvětrání bude podtlakové, ventilátory budou opatřeny zpětnou klapkou, aby bylo zabráněno pronikání znehodnoceného vzduchu zpět do jiné místnosti napojené na stejné odvětrávací potrubí. 9

10 Jedná se o nucené větrání chodby 1.12, obou šaten personálu 1.13 a 1.14, přípravny jídla 1.15 a skladů 1.16 a 1.17, přičemž větrací potrubí bude vedeno nad podhledem pod stropem s vyústěním do instalačních šachet se stávajícím odvětráním a napojením nového potrubí na stávající stoupací větrací potrubí. Ventilátory jsou navrženy s výkonem (průtokem vzduchu) takovým, aby zajistil výměnu vzduchu minimálně 50 m 3 /h, v přípravně jídel jsou navržena 2 takové ventilátory, takže celkový výkon se sčítá na 100 m 3 /h. Ovládání ventilátorů (spouštění) je řešeno samostatným vypínačem umístěným vedle vypínače osvětlení u vstupních dveří do dané místnosti Vybavení umýváren Stěny umýváren obloženy keramickým obkladem do výšky 1,8 m, u sprch do výšky 2,2m. Umístění umývadel se uvažuje ve výši 500 mm nad podlahou, umístění výtokových ventilů 600 mm (umístění některých umyvadel lze při realizaci pro větší děti zvýšit tak, aby to odpovídalo jejich tělesné výšce). U sprchy bude vždy osazen jeden až dva věšáky na osušky. V každé umývárně jsou navrženy v rámci truhlářských výrobků přihrádky tak, aby každé dítě mělo prostor pro svůj vlastní ručník a kelímek na zubní kartáček, vždy mimo kontakt s jinými ručníky či kelímky. Vzhledem k prostorově omezeným možnostem budou tyto přihrádky ve dvou řadách nad sebou, přičemž horní hrana nesmí být výš než 1,25 m (tj. v dosahu dětí ve stáří 5-6 let). Přípravna jídla Vzhledem k nemožnosti propojit novou třídu provozně přímo s varnou je navržena nová místnost určená pro přípravu jídel. Jedná se o místnost vybavenou kuchyňskou linkou se spodními i horními skříňkami se dvěma dvojdřezy a myčkou nádobí. Úklid Na daném podlaží objektu se nachází stávající úklidová místnost, která bude využita stejným způsobem jako dosud. V Olomučanech dne vypracoval : Ing. Jiří Šlanhof 10
