1 S třední škola stavební Jihlava Sada 1 Dřevěná okna a dveře 04. Konstrukce eurooken Digitální učební materiál projektu: SŠS Jihlava šablony registrační číslo projektu:cz.1.09/1.5.00/ Šablona: III/2 - inovace a zkvalitnění výuky prostřednictvím ICT René Kincl 2012 Projekt je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky

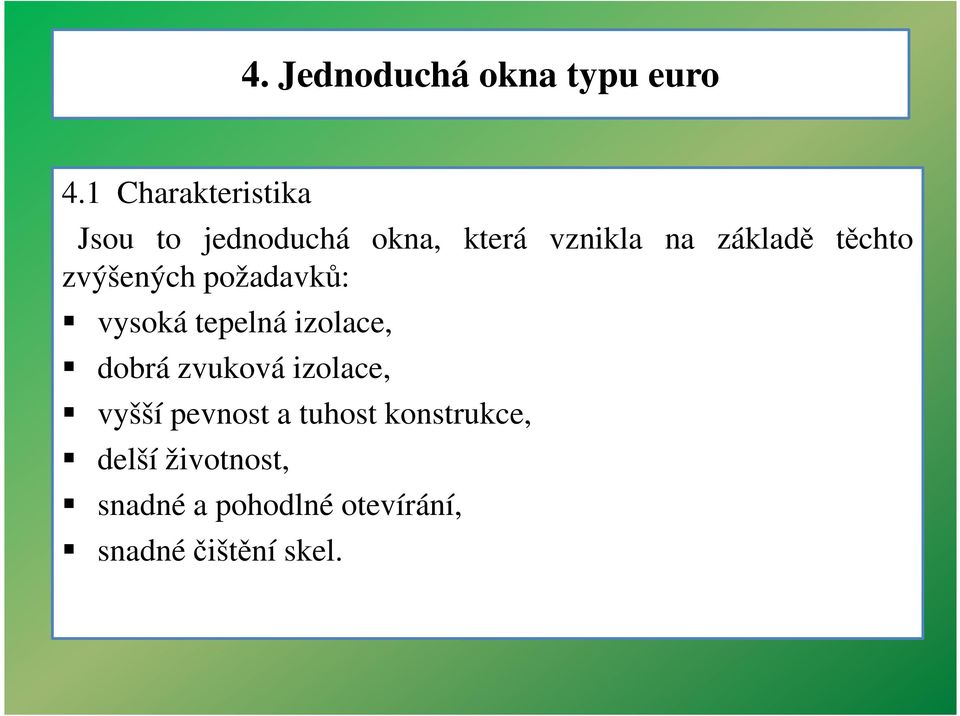

2 4. Jednoduchá okna typu euro 4.1 Charakteristika Jsou to jednoduchá okna, která vznikla na základě těchto zvýšených požadavků: vysoká tepelná izolace, dobrá zvuková izolace, vyšší pevnost a tuhost konstrukce, delší životnost, snadné a pohodlné otevírání, snadné čištění skel.

3 Konstrukce je řešena jako okno s jedním křídlem a jedním rámem a musí odpovídat evropským parametrům, vycházejícím z evropských (EN) a německých norem (DIN). Jednotlivé typy se liší rozměry, tvarem, povrchovou úpravou, druhem dřeva, pevnostními a fyzikálními vlastnostmi, kováním, zasklením a specifickými doplňky. Dřevěná eurookna vznikla jako odezva na vzniklá plastová okna a tudíž jsou s nimi plně srovnatelná. Obě řešení mají svoje výhody i nevýhody. U dřevěných je náročnější údržba venkovního povrchu oken, u plastových nižší odolnost vůči nízkým teplotám.

4 Eurookno se skládá z těchto hlavních prvků: Eurohranol Izolační sklo Celoobvodové kování Celoobvodové těsnění Povrchová úprava

5 4.2 Eurohranol Je to tří nebo čtyřvrstvý hranol slepený vodovzdorným PVAc lepidlem z dřevěných lamel. Lamely jsou oboustranně hoblované latě zbavené vad a délkově nastavované klínovým spojem do plochy ( cink ). Vrstvy dřeva mají radiální nebo poloradiální směr vláken. Lamely s tangenciálním směrem vláken musí být umístěny ve středové vrstvě. Maximální vlhkost dřeva musí být 12 %. Tyto základní parametry jsou dány evropskými normami DINaEN. Během výroby se používají podélně nastavované a nenastavované lamely, které jsou zhotoveny z nejkvalitnějšího dřeva. Podle umístění těchto lamel rozlišujeme dva druhy hranolků:

6 fixní hranolky z pohledových stran jsou lamely bez podélného nastavováníspojeavyrábějísevdélkáchdo3m aopříčnémrozměru72x86mma82x86mm. délkově napojované( cinkované) hranolky všechny vrstvy jsou z délkově nastavovaných lamel a tudíž klínový spoj je na pohledových stranách viditelný. Vy- rábějísevdélkáchdo6maopříčnémrozmě- ru72x86,82x86,72x115a82x115mm.zdře- vinsepoužívásm,bo,md,dbameranti.

7 Obr. 1 Opracované eurohranoly

8 Obr. 2 Klínový spoj ( zazubení )

9 Obr. 3 Nejpoužívanější dřeviny

10 4.3 Konstrukce eurookna Základním polotovarem je eurohranol jehož vrstvy jsou orientovány na stojato, aby vynikla jejich pohledová plocha. Vrstvený hranol zabezpečuje minimální tvarové změny dřeva vlivem vlhkosti vzduchu. Stykové polodrážky mezi rámem a křídlem jsou trojnásobné s drážkami pro obvodové těsnění a kování. Zasklívací polodrážka je široká podle tloušťky izolačního skla a velikosti zasklívacích lišt. Venkovní polodrážky rámu jsou frézovány podle venkovního a vnitřního parapetu. Přesné rozměry polodrážek se liší podle použitých frézovacích nástrojů a druhu celoobvodového kování. Rohové spojení vlysů je na dvojitý čep a rozpor nebo na pokos s Hoffmannovou rybinou. Příčle křídel jsou meziskelní nebo nalepovací. Povrchová úprava se provádí stříkáním ve 3 vrstvách.

11 Obr.4 Řez oknem a jeho části

12 Obr. 5 Svislý řez a rozměry eurookna

13 Obr.6 Půdorysný řez srazu dvou křídel

14 Zdroje: Microsoft Office PowerPoint 2007 Zoner Photo Studio 11 Literatura: Kočí, I. : Okna,Praha, Grada, 2000, s. 39. Materiál je určen k bezplatnému používání pro potřeby výuky a vzdělávání na všech typech škol a školských zařízení. Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je : René Kincl Pokud není uvedeno jinak, byly při tvorbě použity volně přístupné internetové zdroje. Autor souhlasí se sdílením vytvořených materiálů a jejich umístěním na
