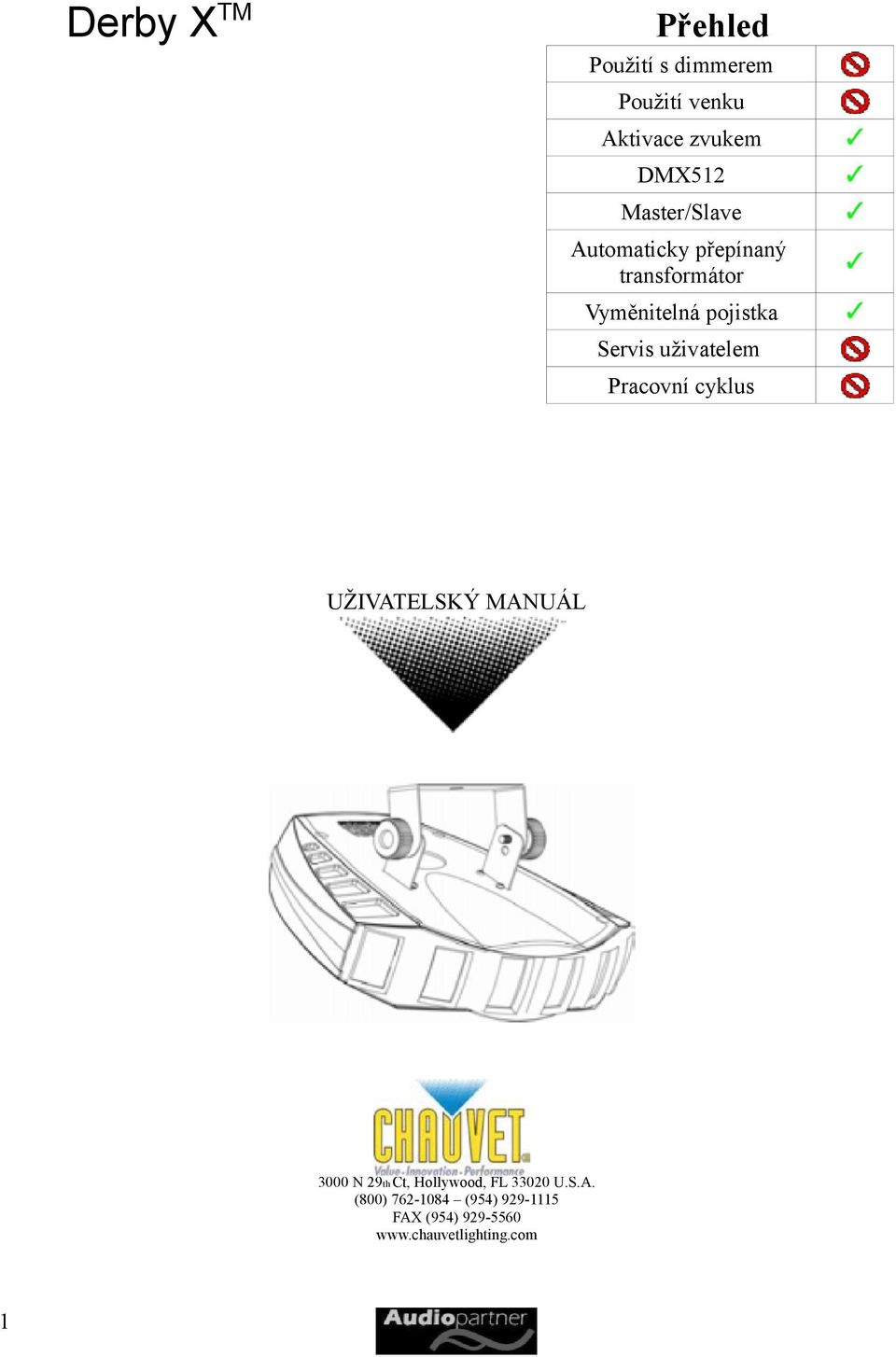

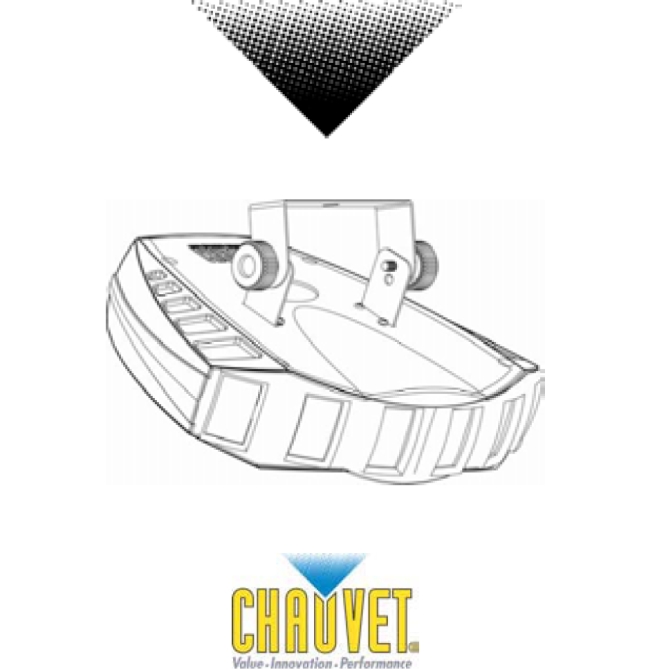

1 Derby XTM Přehled Použití s dimmerem Použití venku Aktivace zvukem DMX512 Master/Slave Automaticky přepínaný transformátor Vyměnitelná pojistka Servis uživatelem Pracovní cyklus UŽIVATELSKÝ MANUÁL 3000 N 29th Ct, Hollywood, FL U.S.A. (800) (954) FAX (954)

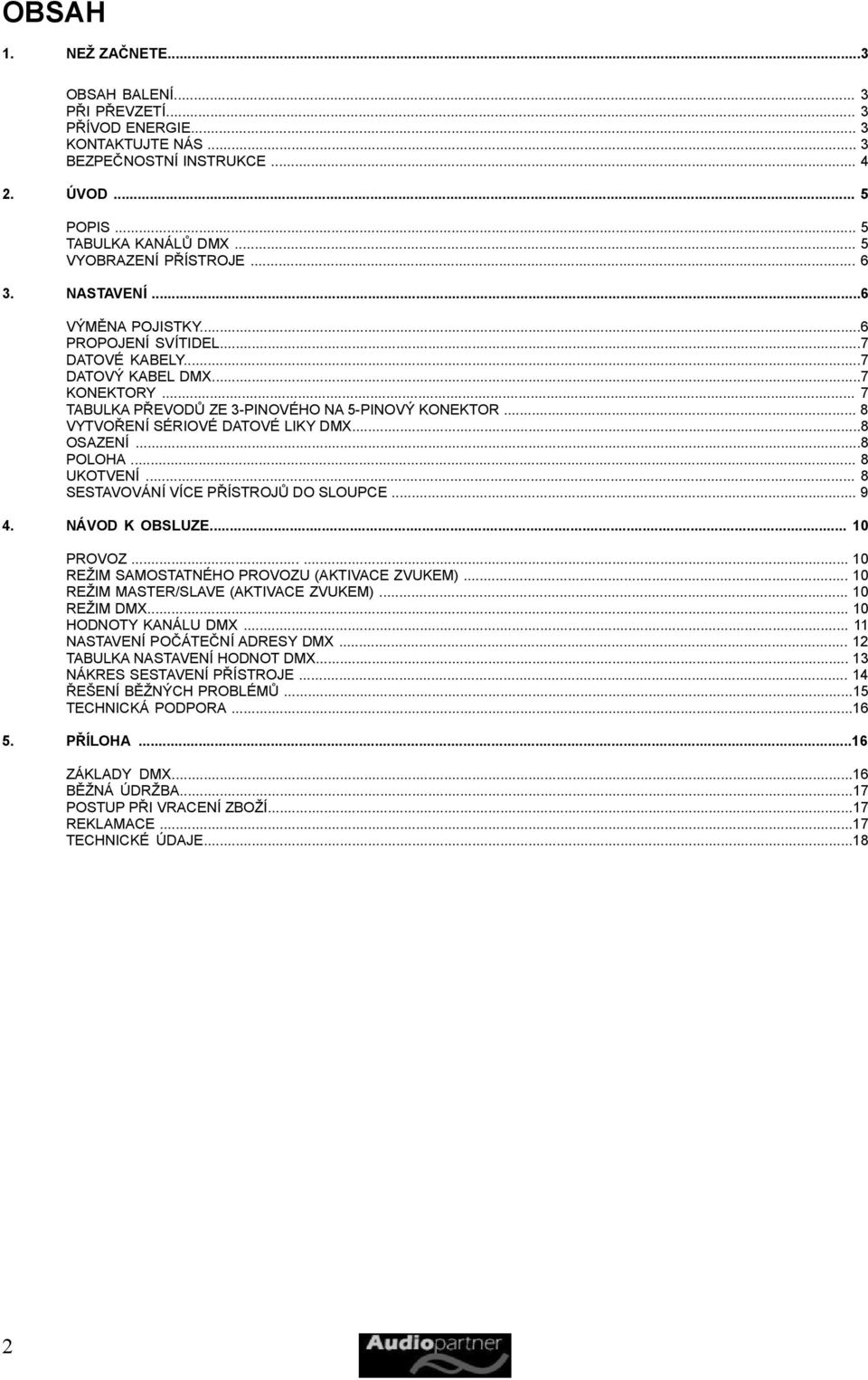

2 OBSAH 1. NEŽ ZAČNETE...3 OBSAH BALENÍ... 3 PŘI PŘEVZETÍ... 3 PŘÍVOD ENERGIE... 3 KONTAKTUJTE NÁS... 3 BEZPEČNOSTNÍ INSTRUKCE ÚVOD... 5 POPIS... 5 TABULKA KANÁLŮ DMX... 5 VYOBRAZENÍ PŘÍSTROJE NASTAVENÍ...6 VÝMĚNA POJISTKY...6 PROPOJENÍ SVÍTIDEL...7 DATOVÉ KABELY...7 DATOVÝ KABEL DMX...7 KONEKTORY... 7 TABULKA PŘEVODŮ ZE 3-PINOVÉHO NA 5-PINOVÝ KONEKTOR... 8 VYTVOŘENÍ SÉRIOVÉ DATOVÉ LIKY DMX...8 OSAZENÍ...8 POLOHA... 8 UKOTVENÍ... 8 SESTAVOVÁNÍ VÍCE PŘÍSTROJŮ DO SLOUPCE NÁVOD K OBSLUZE PROVOZ REŽIM SAMOSTATNÉHO PROVOZU (AKTIVACE ZVUKEM) REŽIM MASTER/SLAVE (AKTIVACE ZVUKEM) REŽIM DMX HODNOTY KANÁLU DMX NASTAVENÍ POČÁTEČNÍ ADRESY DMX TABULKA NASTAVENÍ HODNOT DMX NÁKRES SESTAVENÍ PŘÍSTROJE ŘEŠENÍ BĚŽNÝCH PROBLÉMŮ...15 TECHNICKÁ PODPORA PŘÍLOHA...16 ZÁKLADY DMX...16 BĚŽNÁ ÚDRŽBA...17 POSTUP PŘI VRACENÍ ZBOŽÍ...17 REKLAMACE...17 TECHNICKÉ ÚDAJE

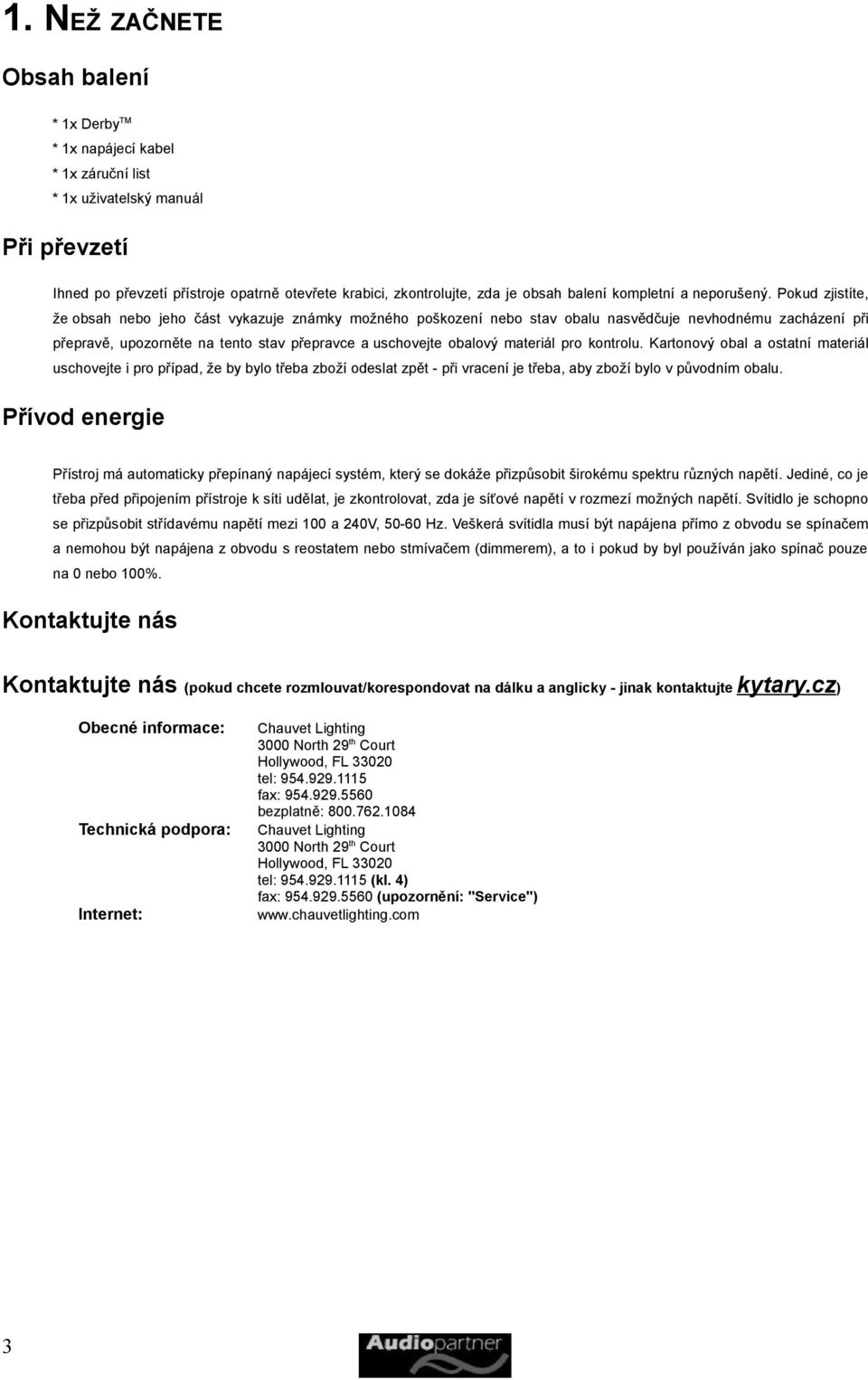

3 1. NEŽ ZAČNETE Obsah balení * 1x DerbyTM * 1x napájecí kabel * 1x záruční list * 1x uživatelský manuál Při převzetí Ihned po převzetí přístroje opatrně otevřete krabici, zkontrolujte, zda je obsah balení kompletní a neporušený. Pokud zjistíte, že obsah nebo jeho část vykazuje známky možného poškození nebo stav obalu nasvědčuje nevhodnému zacházení při přepravě, upozorněte na tento stav přepravce a uschovejte obalový materiál pro kontrolu. Kartonový obal a ostatní materiál uschovejte i pro případ, že by bylo třeba zboží odeslat zpět - při vracení je třeba, aby zboží bylo v původním obalu. Přívod energie Přístroj má automaticky přepínaný napájecí systém, který se dokáže přizpůsobit širokému spektru různých napětí. Jediné, co je třeba před připojením přístroje k síti udělat, je zkontrolovat, zda je síťové napětí v rozmezí možných napětí. Svítidlo je schopno se přizpůsobit střídavému napětí mezi 100 a 240V, Hz. Veškerá svítidla musí být napájena přímo z obvodu se spínačem a nemohou být napájena z obvodu s reostatem nebo stmívačem (dimmerem), a to i pokud by byl používán jako spínač pouze na 0 nebo 100%. Kontaktujte nás Kontaktujte nás (pokud chcete rozmlouvat/korespondovat na dálku a anglicky - jinak kontaktujte kytary.cz) Obecné informace: Technická podpora: Internet: 3 Chauvet Lighting 3000 North 29th Court Hollywood, FL tel: fax: bezplatně: Chauvet Lighting 3000 North 29th Court Hollywood, FL tel: (kl. 4) fax: (upozornění: "Service")

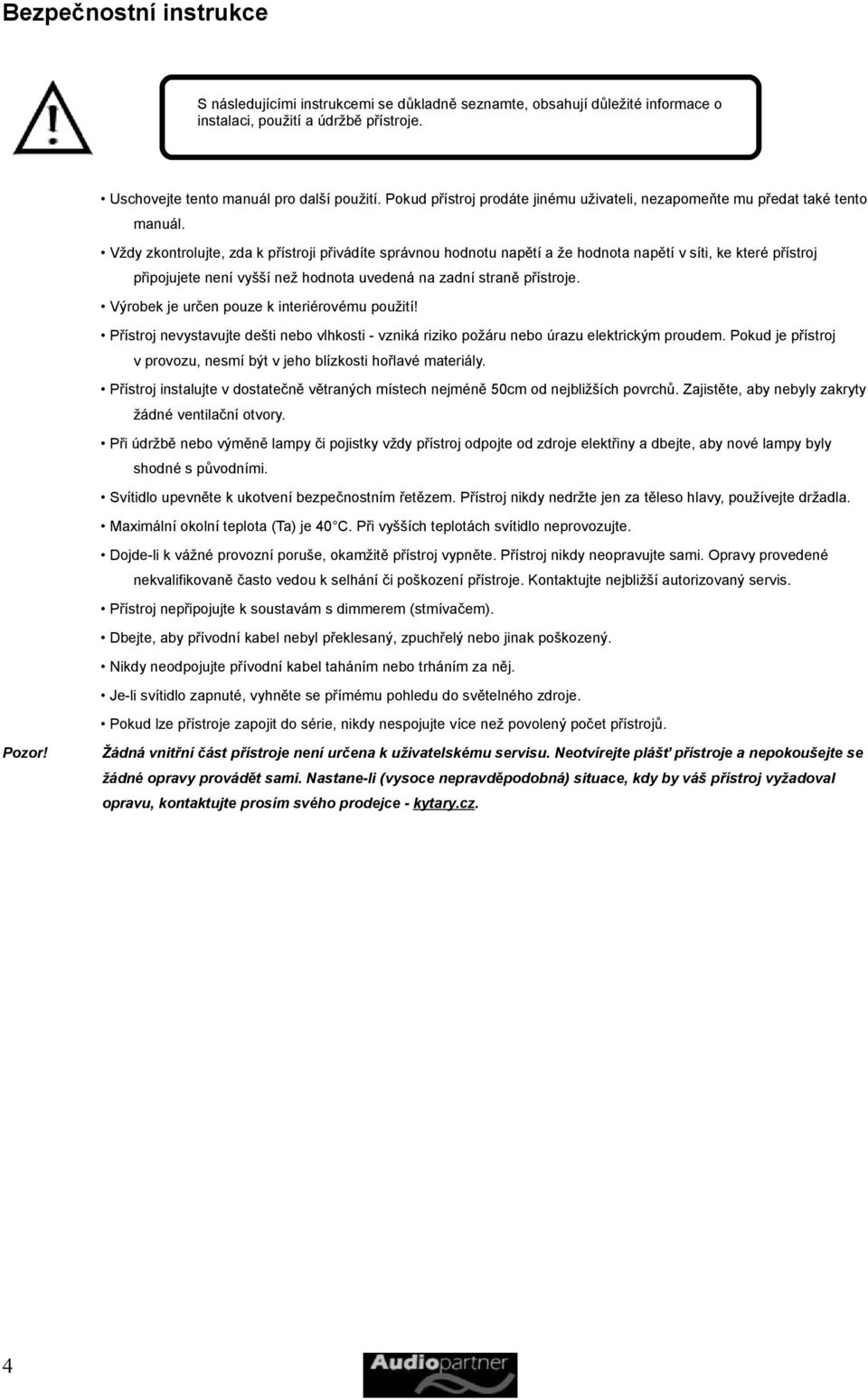

4 Bezpečnostní instrukce S následujícími instrukcemi se důkladně seznamte, obsahují důležité informace o instalaci, použití a údržbě přístroje. Uschovejte tento manuál pro další použití. Pokud přístroj prodáte jinému uživateli, nezapomeňte mu předat také tento manuál. Vždy zkontrolujte, zda k přístroji přivádíte správnou hodnotu napětí a že hodnota napětí v síti, ke které přístroj připojujete není vyšší než hodnota uvedená na zadní straně přístroje. Výrobek je určen pouze k interiérovému použití! Přístroj nevystavujte dešti nebo vlhkosti - vzniká riziko požáru nebo úrazu elektrickým proudem. Pokud je přístroj v provozu, nesmí být v jeho blízkosti hořlavé materiály. Přístroj instalujte v dostatečně větraných místech nejméně 50cm od nejbližších povrchů. Zajistěte, aby nebyly zakryty žádné ventilační otvory. Při údržbě nebo výměně lampy či pojistky vždy přístroj odpojte od zdroje elektřiny a dbejte, aby nové lampy byly shodné s původními. Svítidlo upevněte k ukotvení bezpečnostním řetězem. Přístroj nikdy nedržte jen za těleso hlavy, používejte držadla. Maximální okolní teplota (Ta) je 40 C. Při vyšších teplotách svítidlo neprovozujte. Dojde-li k vážné provozní poruše, okamžitě přístroj vypněte. Přístroj nikdy neopravujte sami. Opravy provedené nekvalifikovaně často vedou k selhání či poškození přístroje. Kontaktujte nejbližší autorizovaný servis. Přístroj nepřipojujte k soustavám s dimmerem (stmívačem). Dbejte, aby přívodní kabel nebyl překlesaný, zpuchřelý nebo jinak poškozený. Nikdy neodpojujte přívodní kabel taháním nebo trháním za něj. Je-li svítidlo zapnuté, vyhněte se přímému pohledu do světelného zdroje. Pokud lze přístroje zapojit do série, nikdy nespojujte více než povolený počet přístrojů. Pozor! Žádná vnitřní část přístroje není určena k uživatelskému servisu. Neotvírejte plášť přístroje a nepokoušejte se žádné opravy provádět sami. Nastane-li (vysoce nepravděpodobná) situace, kdy by váš přístroj vyžadoval opravu, kontaktujte prosím svého prodejce - kytary.cz. 4

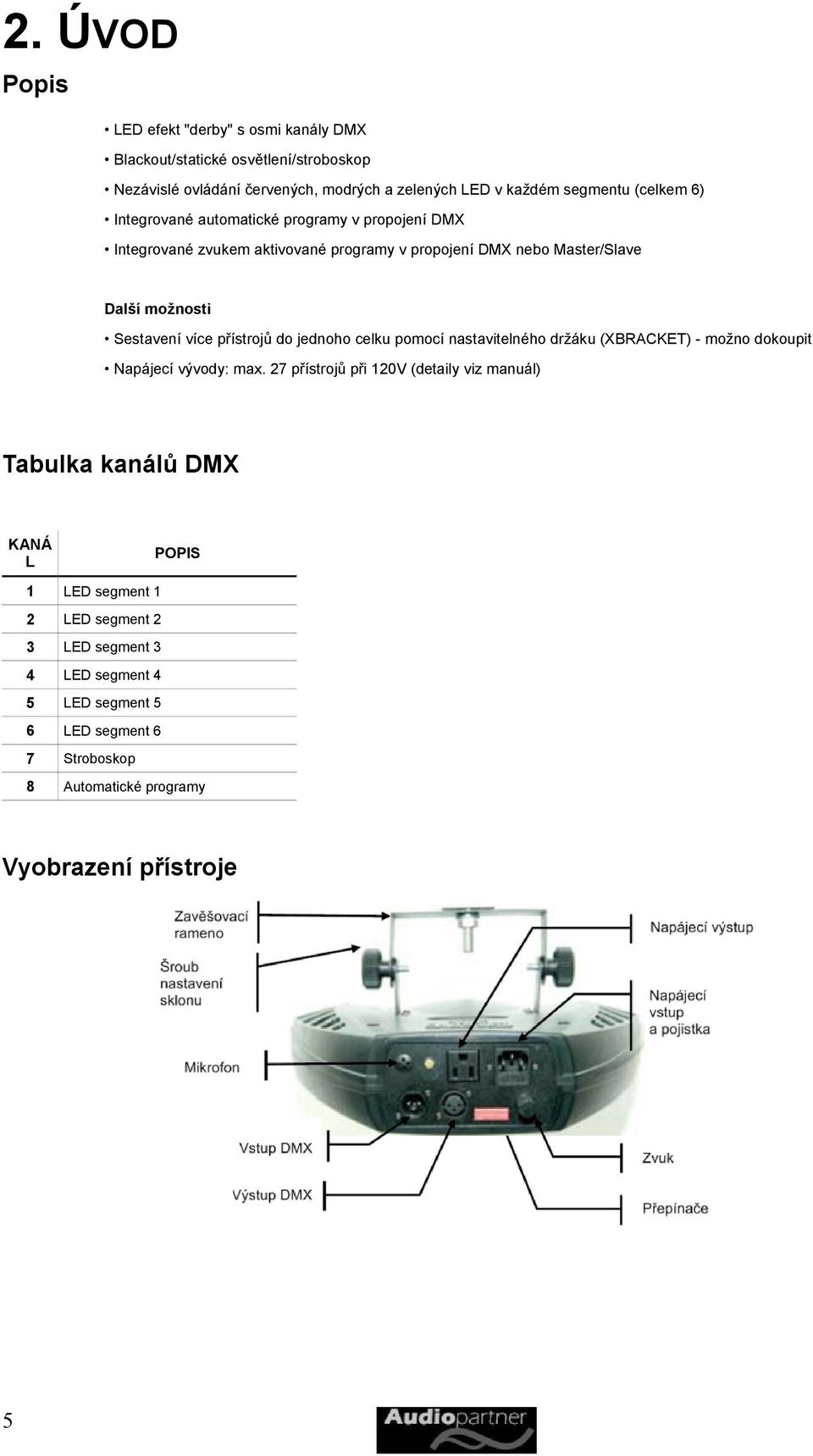

5 2. ÚVOD Popis LED efekt "derby" s osmi kanály DMX Blackout/statické osvětlení/stroboskop Nezávislé ovládání červených, modrých a zelených LED v každém segmentu (celkem 6) Integrované automatické programy v propojení DMX Integrované zvukem aktivované programy v propojení DMX nebo Master/Slave Další možnosti Sestavení více přístrojů do jednoho celku pomocí nastavitelného držáku (XBRACKET) - možno dokoupit Napájecí vývody: max. 27 přístrojů při 120V (detaily viz manuál) Tabulka kanálů DMX KANÁ L POPIS 1 LED segment 1 2 LED segment 2 3 LED segment 3 4 LED segment 4 5 LED segment 5 6 LED segment 6 7 Stroboskop 8 Automatické programy Vyobrazení přístroje 5

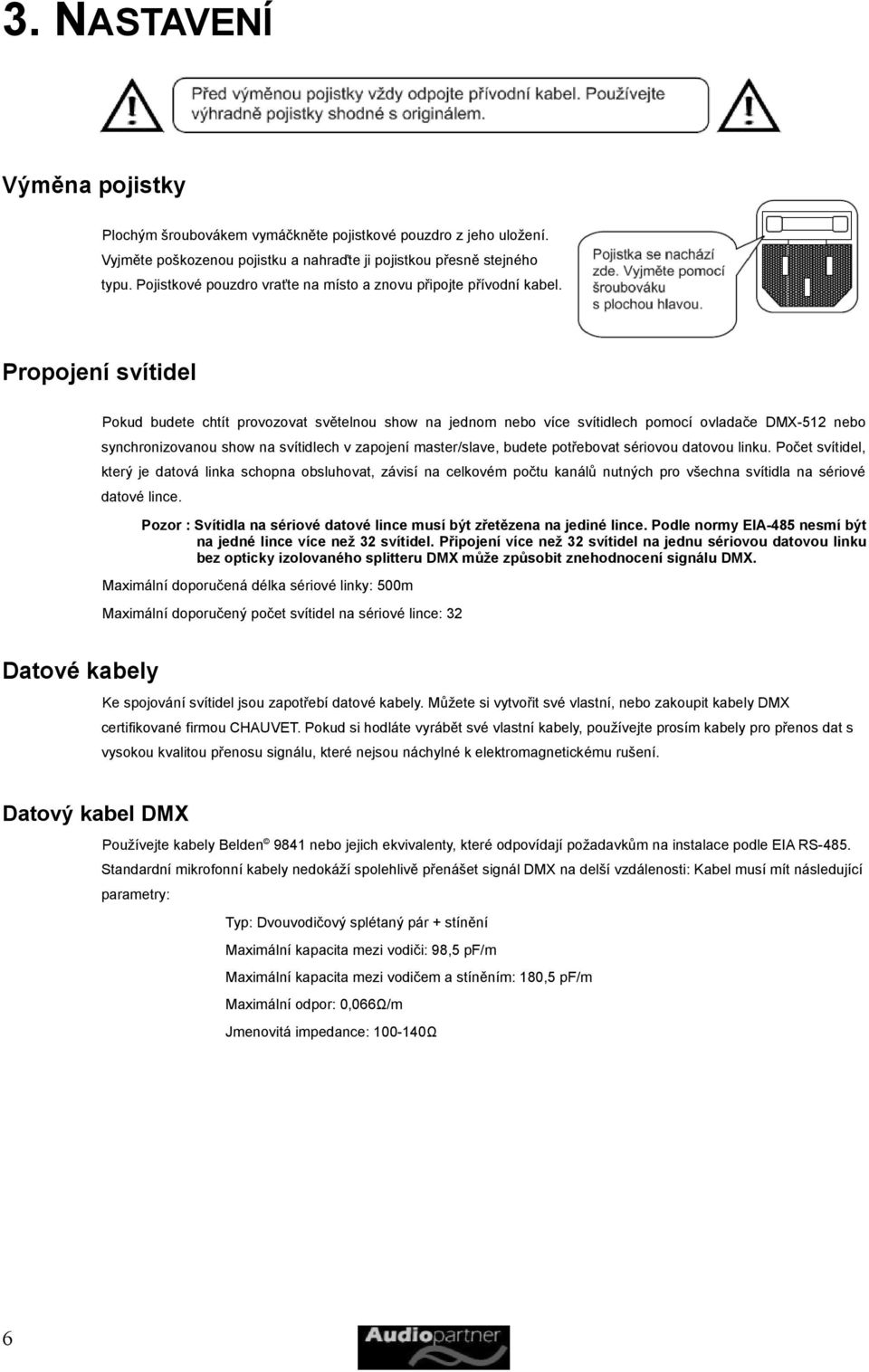

6 3. NASTAVENÍ Výměna pojistky Plochým šroubovákem vymáčkněte pojistkové pouzdro z jeho uložení. Vyjměte poškozenou pojistku a nahraďte ji pojistkou přesně stejného typu. Pojistkové pouzdro vraťte na místo a znovu připojte přívodní kabel. Propojení svítidel Pokud budete chtít provozovat světelnou show na jednom nebo více svítidlech pomocí ovladače DMX-512 nebo synchronizovanou show na svítidlech v zapojení master/slave, budete potřebovat sériovou datovou linku. Počet svítidel, který je datová linka schopna obsluhovat, závisí na celkovém počtu kanálů nutných pro všechna svítidla na sériové datové lince. Pozor : Svítidla na sériové datové lince musí být zřetězena na jediné lince. Podle normy EIA-485 nesmí být na jedné lince více než 32 svítidel. Připojení více než 32 svítidel na jednu sériovou datovou linku bez opticky izolovaného splitteru DMX může způsobit znehodnocení signálu DMX. Maximální doporučená délka sériové linky: 500m Maximální doporučený počet svítidel na sériové lince: 32 Datové kabely Ke spojování svítidel jsou zapotřebí datové kabely. Můžete si vytvořit své vlastní, nebo zakoupit kabely DMX certifikované firmou CHAUVET. Pokud si hodláte vyrábět své vlastní kabely, používejte prosím kabely pro přenos dat s vysokou kvalitou přenosu signálu, které nejsou náchylné k elektromagnetickému rušení. Datový kabel DMX Používejte kabely Belden 9841 nebo jejich ekvivalenty, které odpovídají požadavkům na instalace podle EIA RS-485. Standardní mikrofonní kabely nedokáží spolehlivě přenášet signál DMX na delší vzdálenosti: Kabel musí mít následující parametry: Typ: Dvouvodičový splétaný pár + stínění Maximální kapacita mezi vodiči: 98,5 pf/m Maximální kapacita mezi vodičem a stíněním: 180,5 pf/m Maximální odpor: 0,066Ω/m Jmenovitá impedance: Ω 6

7 Konektory kabelů Kabel musí mít na jednom konci samčí a na druhém konci samičí konektor XLR. Konfigurace kabelu DMX Zakončení snižuje signálovou chybu. Problémy s přenosem signálu a rušením minimalizujete připojením terminálu DMX. Pozor! Nedovolte, aby měl společný vodič kontakt se zemí. Uzemnění společného vodiče způsobí zemnící smyčku a světla by pak fungovala chybně. Otestujte kabely ohmmetrem na správnou polaritu a abyste zjistili, zda kabely nejsou zkratovány mezi sebou navzájem nebo se stíněním. TABULKA PŘEVODŮ ZE 3-PINOVÉHO NA 5-PINOVÝ KONEKTOR Pozor! Pokud používáte ovladač s pětipinovým konektorem DMX, budete potřebovat redukci z pětipinového na třípinové zapojení. Číslo modelu CHAUVET: DMX5M nebo DMX5F Níže uvedená tabulka popisuje správnou redukci kabelů: Vodič 3pinový samičí konektor (výstup) 5pinový samčí konektor (vstup) Zem/stínění Pin1 Pin1 Data (-) Pin2 Pin2 Data (+) Pin3 Pin3 Nepoužívat Nepoužívat Nepoužívat Nepoužívat Vytvoření sériové datové linky DMX 1) Připojte kabel DMX samčím 3pinovým konektorem k výstupnímu (samičímu) konektoru ovladače. 2) Připojte konec kabelu od ovladače 3pinovým (samičím) konektorem ke vstupnímu konektoru svítidla tvořenému samčím 3pinovým konektorem. 3) Dále postupujte z výstupu (viz výše) na vstup dalšího svítidla atd. Datové kabely DMX s certifikací CHAUVET Objednací kód DMX 1,5 DMX 4,5 DMX 10 7 popis kabel DMX 1,5m kabel DMX 4,5m kabel DMX 10m

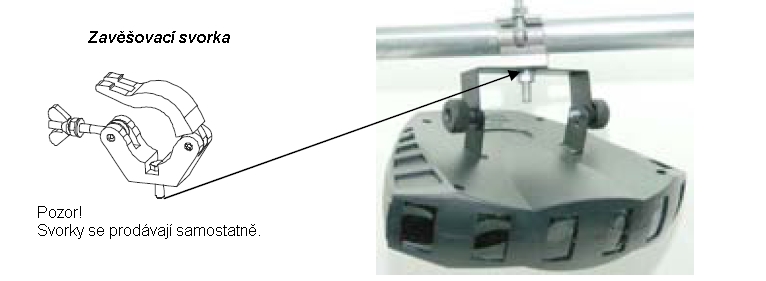

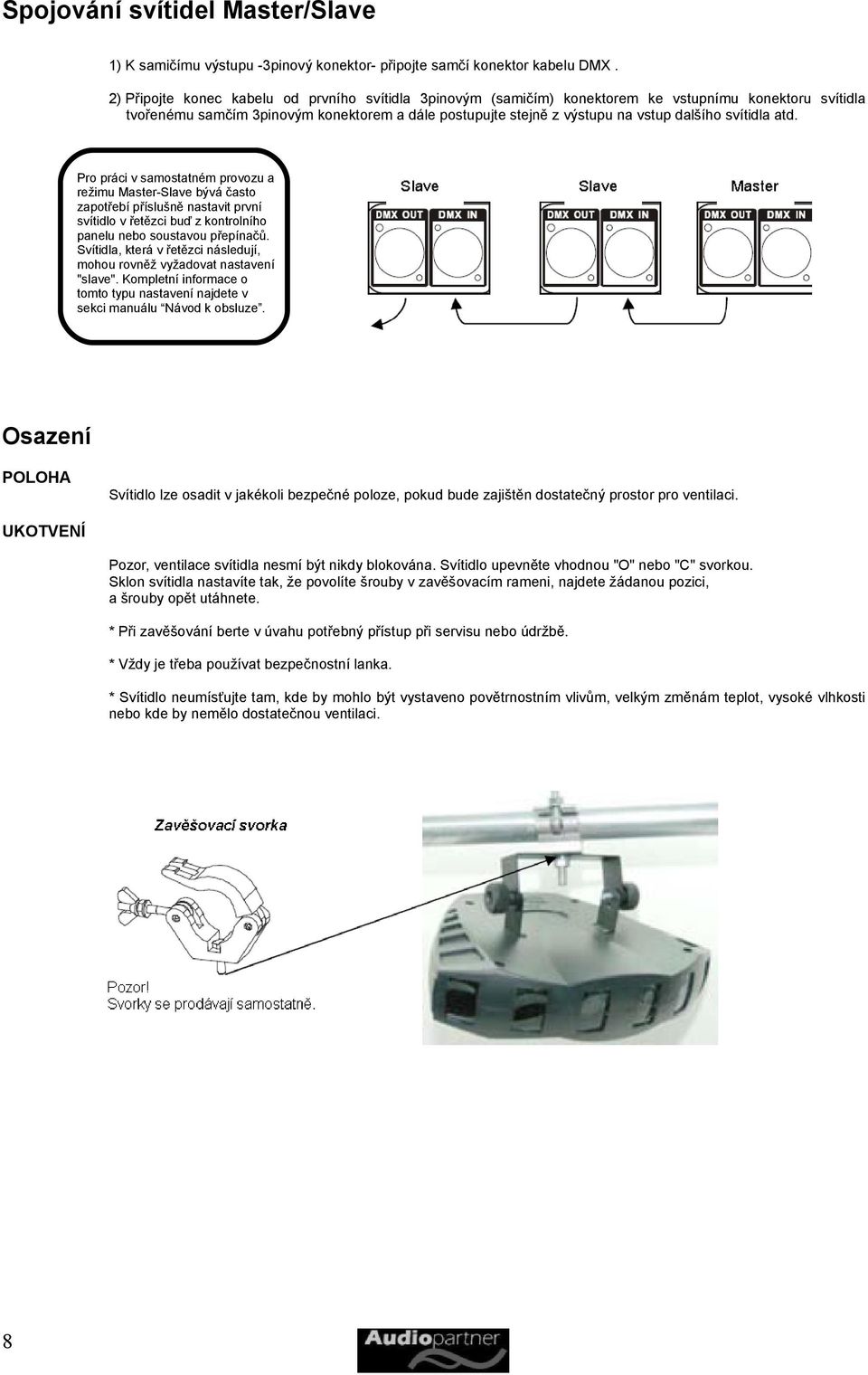

8 Spojování svítidel Master/Slave 1) K samičímu výstupu -3pinový konektor- připojte samčí konektor kabelu DMX. 2) Připojte konec kabelu od prvního svítidla 3pinovým (samičím) konektorem ke vstupnímu konektoru svítidla tvořenému samčím 3pinovým konektorem a dále postupujte stejně z výstupu na vstup dalšího svítidla atd. Pro práci v samostatném provozu a režimu Master-Slave bývá často zapotřebí příslušně nastavit první svítidlo v řetězci buď z kontrolního panelu nebo soustavou přepínačů. Svítidla, která v řetězci následují, mohou rovněž vyžadovat nastavení "slave". Kompletní informace o tomto typu nastavení najdete v sekci manuálu Návod k obsluze. Osazení POLOHA Svítidlo lze osadit v jakékoli bezpečné poloze, pokud bude zajištěn dostatečný prostor pro ventilaci. UKOTVENÍ Pozor, ventilace svítidla nesmí být nikdy blokována. Svítidlo upevněte vhodnou "O" nebo "C" svorkou. Sklon svítidla nastavíte tak, že povolíte šrouby v zavěšovacím rameni, najdete žádanou pozici, a šrouby opět utáhnete. * Při zavěšování berte v úvahu potřebný přístup při servisu nebo údržbě. * Vždy je třeba používat bezpečnostní lanka. * Svítidlo neumísťujte tam, kde by mohlo být vystaveno povětrnostním vlivům, velkým změnám teplot, vysoké vlhkosti nebo kde by nemělo dostatečnou ventilaci. 8

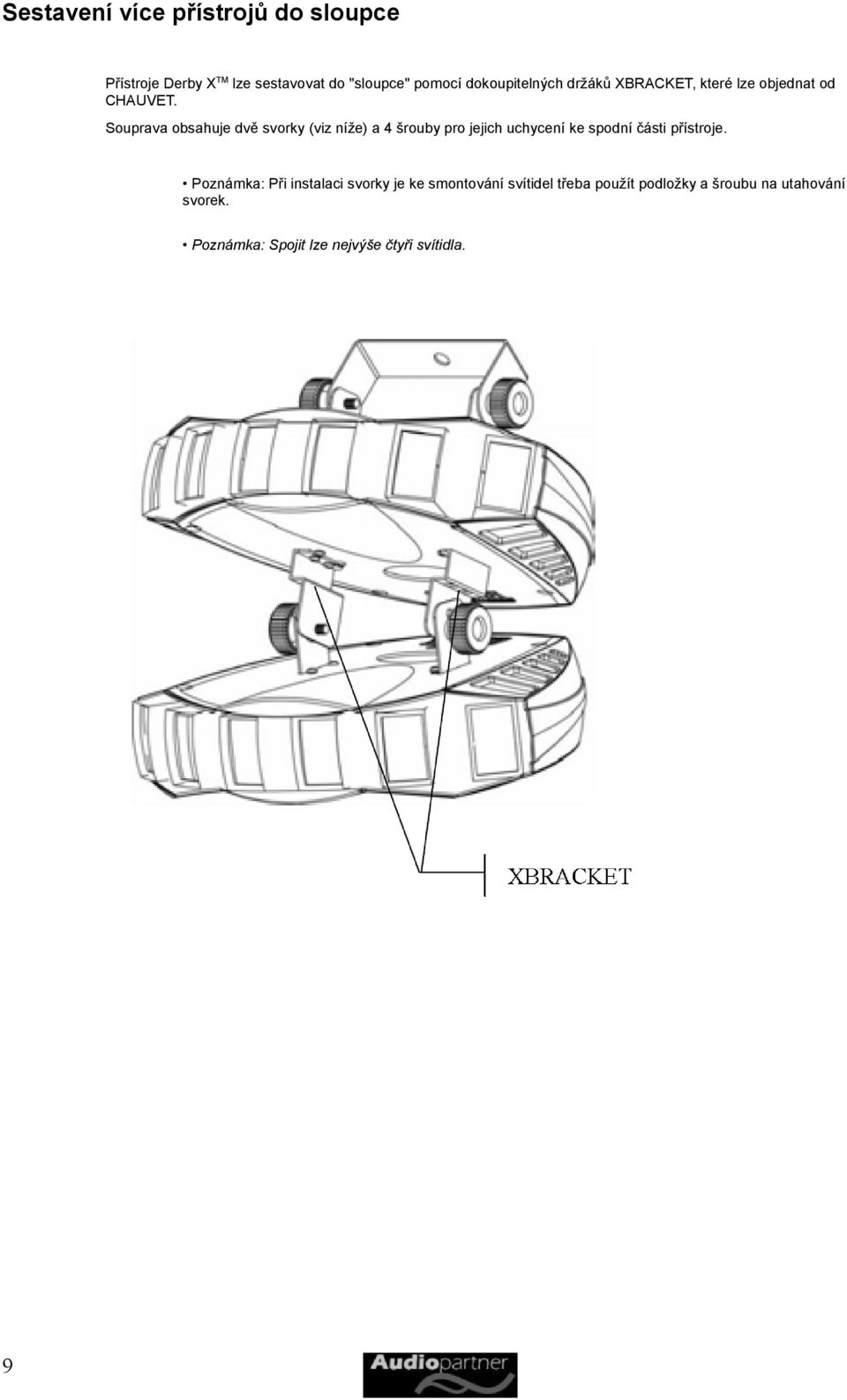

9 Sestavení více přístrojů do sloupce Přístroje Derby XTM lze sestavovat do "sloupce" pomocí dokoupitelných držáků XBRACKET, které lze objednat od CHAUVET. Souprava obsahuje dvě svorky (viz níže) a 4 šrouby pro jejich uchycení ke spodní části přístroje. Poznámka: Při instalaci svorky je ke smontování svítidel třeba použít podložky a šroubu na utahování svorek. Poznámka: Spojit lze nejvýše čtyři svítidla. 9

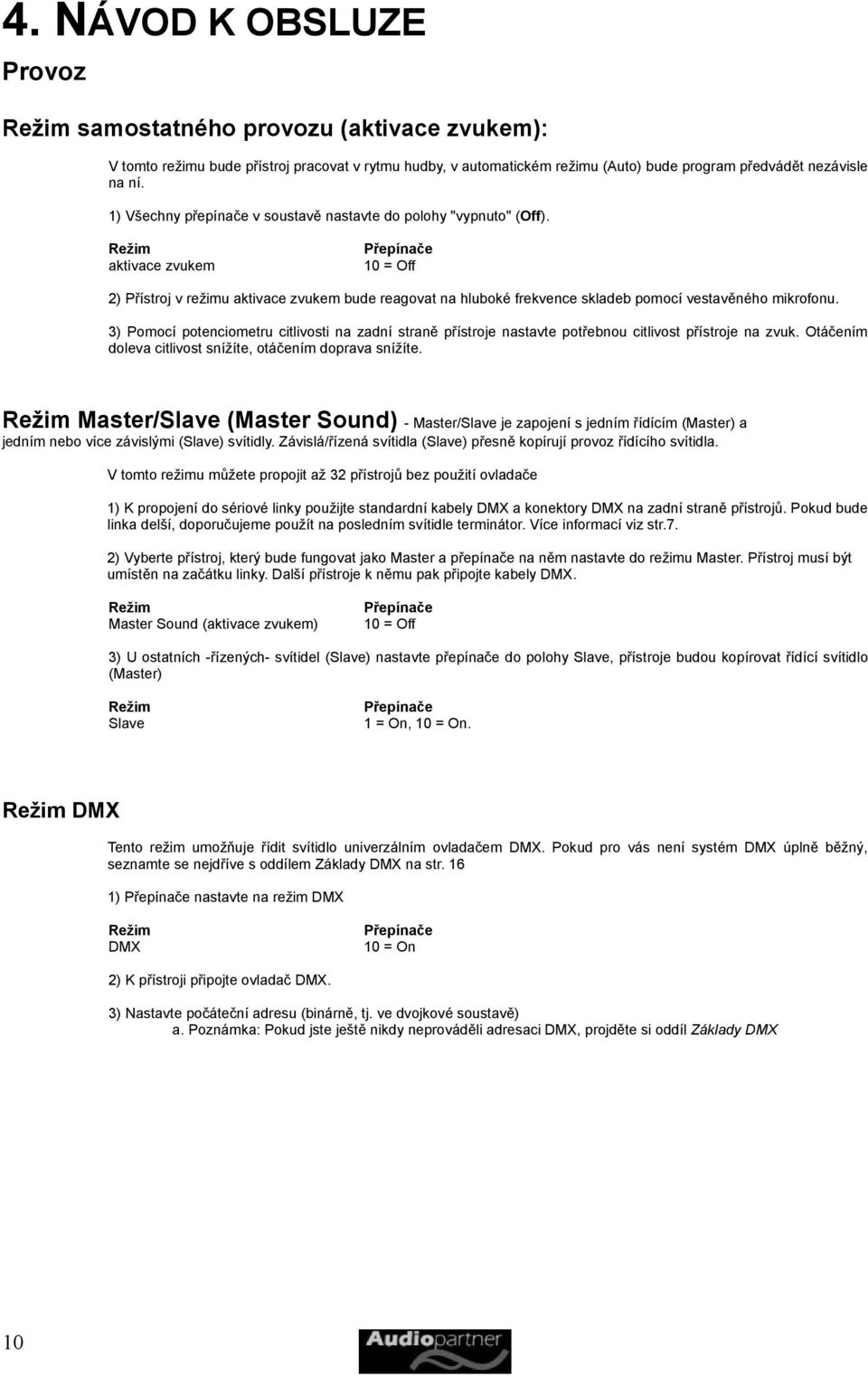

10 4. NÁVOD K OBSLUZE Provoz Režim samostatného provozu (aktivace zvukem): V tomto režimu bude přístroj pracovat v rytmu hudby, v automatickém režimu (Auto) bude program předvádět nezávisle na ní. 1) Všechny přepínače v soustavě nastavte do polohy "vypnuto" (Off). Režim aktivace zvukem Přepínače 10 = Off 2) Přístroj v režimu aktivace zvukem bude reagovat na hluboké frekvence skladeb pomocí vestavěného mikrofonu. 3) Pomocí potenciometru citlivosti na zadní straně přístroje nastavte potřebnou citlivost přístroje na zvuk. Otáčením doleva citlivost snížíte, otáčením doprava snížíte. Režim Master/Slave (Master Sound) - Master/Slave je zapojení s jedním řídícím (Master) a jedním nebo více závislými (Slave) svítidly. Závislá/řízená svítidla (Slave) přesně kopírují provoz řídícího svítidla. V tomto režimu můžete propojit až 32 přístrojů bez použití ovladače 1) K propojení do sériové linky použijte standardní kabely DMX a konektory DMX na zadní straně přístrojů. Pokud bude linka delší, doporučujeme použít na posledním svítidle terminátor. Více informací viz str.7. 2) Vyberte přístroj, který bude fungovat jako Master a přepínače na něm nastavte do režimu Master. Přístroj musí být umístěn na začátku linky. Další přístroje k němu pak připojte kabely DMX. Režim Master Sound (aktivace zvukem) Přepínače 10 = Off 3) U ostatních -řízených- svítidel (Slave) nastavte přepínače do polohy Slave, přístroje budou kopírovat řídící svítidlo (Master) Režim Slave Přepínače 1 = On, 10 = On. Režim DMX Tento režim umožňuje řídit svítidlo univerzálním ovladačem DMX. Pokud pro vás není systém DMX úplně běžný, seznamte se nejdříve s oddílem Základy DMX na str. 16 1) Přepínače nastavte na režim DMX Režim DMX Přepínače 10 = On 2) K přístroji připojte ovladač DMX. 3) Nastavte počáteční adresu (binárně, tj. ve dvojkové soustavě) a. Poznámka: Pokud jste ještě nikdy neprováděli adresaci DMX, projděte si oddíl Základy DMX 10

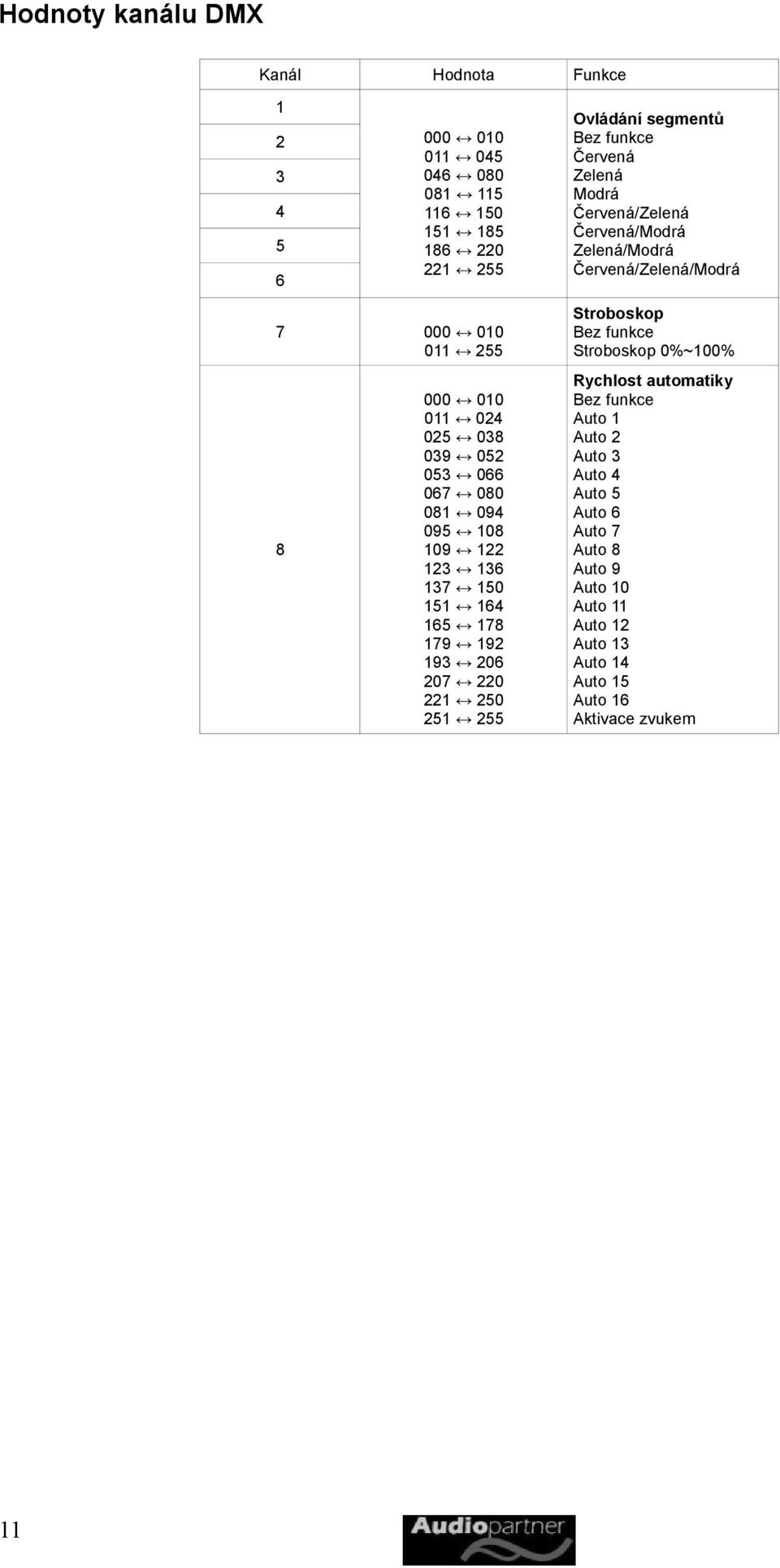

11 Hodnoty kanálu DMX Kanál Hodnota Funkce Ovládání segmentů Bez funkce Červená Zelená Modrá Červená/Zelená Červená/Modrá Zelená/Modrá Červená/Zelená/Modrá Stroboskop Bez funkce Stroboskop 0%~100% Rychlost automatiky Bez funkce Auto 1 Auto 2 Auto 3 Auto 4 Auto 5 Auto 6 Auto 7 Auto 8 Auto 9 Auto 10 Auto 11 Auto 12 Auto 13 Auto 14 Auto 15 Auto 16 Aktivace zvukem

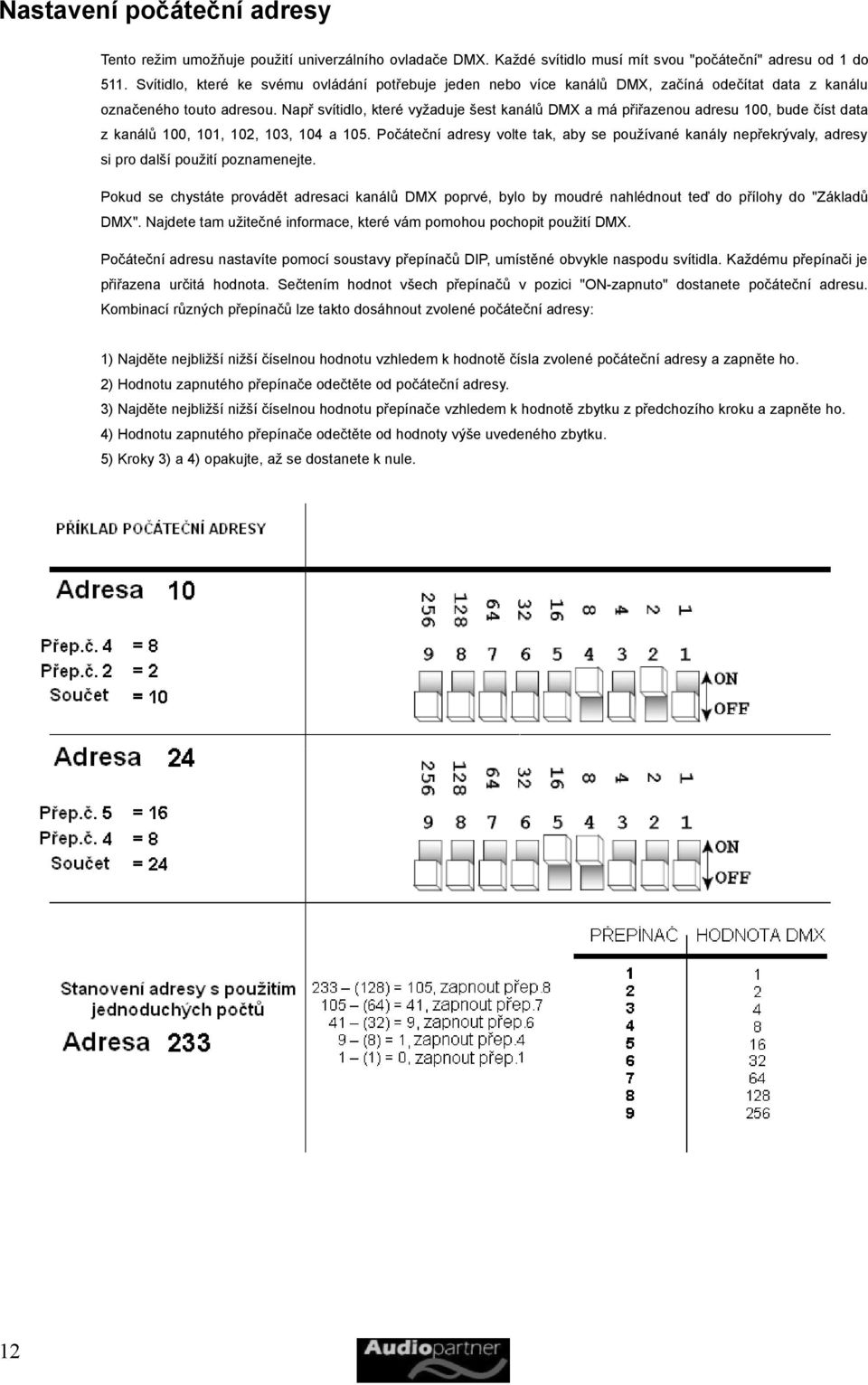

12 Nastavení počáteční adresy Tento režim umožňuje použití univerzálního ovladače DMX. Každé svítidlo musí mít svou "počáteční" adresu od 1 do 511. Svítidlo, které ke svému ovládání potřebuje jeden nebo více kanálů DMX, začíná odečítat data z kanálu označeného touto adresou. Např svítidlo, které vyžaduje šest kanálů DMX a má přiřazenou adresu 100, bude číst data z kanálů 100, 101, 102, 103, 104 a 105. Počáteční adresy volte tak, aby se používané kanály nepřekrývaly, adresy si pro další použití poznamenejte. Pokud se chystáte provádět adresaci kanálů DMX poprvé, bylo by moudré nahlédnout teď do přílohy do "Základů DMX". Najdete tam užitečné informace, které vám pomohou pochopit použití DMX. Počáteční adresu nastavíte pomocí soustavy přepínačů DIP, umístěné obvykle naspodu svítidla. Každému přepínači je přiřazena určitá hodnota. Sečtením hodnot všech přepínačů v pozici "ON-zapnuto" dostanete počáteční adresu. Kombinací různých přepínačů lze takto dosáhnout zvolené počáteční adresy: 1) Najděte nejbližší nižší číselnou hodnotu vzhledem k hodnotě čísla zvolené počáteční adresy a zapněte ho. 2) Hodnotu zapnutého přepínače odečtěte od počáteční adresy. 3) Najděte nejbližší nižší číselnou hodnotu přepínače vzhledem k hodnotě zbytku z předchozího kroku a zapněte ho. 4) Hodnotu zapnutého přepínače odečtěte od hodnoty výše uvedeného zbytku. 5) Kroky 3) a 4) opakujte, až se dostanete k nule. 12

13 Tabulka nastavení hodnot DMX soustavou přepínačů 13

14 Nákres sestavení přístroje 14 Popis Číslo dílu 1 Hlavní deska plošného spoje P172 DERBYX 2 Elektronický transformátor P140 DERBYX 3 Plášť P111 DERBYX 4 Plošný spoj LED P222 DERBYX 5 Čočka P150 DERBYX 6 Šroub nastavení ramene P111 DERBYX 7 Napájecí vstup P176 PWERIN 8 Napájecí výstup P176 PWROUT

15 Řešení běžných problémů Projevy Jedna nebo více LED nesvítí Jedna nebo více LED mají velmi slabou svítivost Jistič/pojistka neustále vypadávají Možné řešení Podobným problémům předejdete, když budete svítidlo pravidelně čistit. Svítidlo je chlazené prouděním vzduchu, které vyžaduje, aby byl povrch čistý. Mohlo dojít k poškození některé LED a došlo k přerušení obvodu. V tom případě nebudou svítit červené, zelené ani modré LED v daném modulu. Není to způsobeno poškozením všech LED, je to dáno tím, že obvod je zapojený v sérii. Mohlo dojít k poškození některé LED a došlo k jejímu zkratu. V tom případě nebude svítit pouze poškozená LED. Je to dáno tím, že obvod je zapojený v sérii. -Poznámka: Pokud došlo k poškození LED, lze náhradní plošný spoj LED zakoupit od Chauvet - číslo dílu: P222-DERBYX Zkontrolujte, zda je soustava čoček správně instalovaná. Pokud nejsou čočky nad LED správně vycentrované, nebude jejich svítivost plná -Viz Instalace soustavy čoček -Poznámka: Pokud došlo k poškození LED, lze náhradní plošný spoj LED zakoupit od Chauvet - číslo dílu: P222-DERBYX Zkontrolujte celkové zatížení obvodu Zkontrolujte, zda není v elektrickém obvodu zkrat (vnitřní nebo vnější) Přístroj je bez proudu Zkontrolujte pojistku přístroje (vnitřní) Zkontrolujte přívod energie -Poznámka: V případě poruchy automatického transformátoru lze přístroj poslat k opravě, náhradní díl je však možné objednat od Chauvet - číslo dílu: P140-DERBYX Přístroj nereaguje na DMX Na ovládacím panelu zkontrolujte, zda je správné adresování Zkontrolujte kabely DMX Na ovladači zkontrolujte nastavení přepínače polarity. Zkontrolujte zapojení kabelů Zavolejte servisního technika Ztráta signálu Nahlédněte do popisu nastavení do provozu DMX na str. 10 -Poznámka: V případě poruchy hlavního plošného spoje je možné objednat náhradní díl od Chauvet - číslo dílu: P172-DERBYX Používejte pouze kabely DMX Zapojte terminál -Poznámka: Kabely DMX veďte odděleně od napájecích kabelů nebo kabelů pro "černé světlo". Problémy se samostatným provozem Zkontrolujte správné zapojení a nastavení podle str. 8 a 10. Pokud se vaše "běžné problémy" nepodařilo vyřešit kroky popsanými v tabulce, spojte se se svým prodejcem - kytary.cz. 15

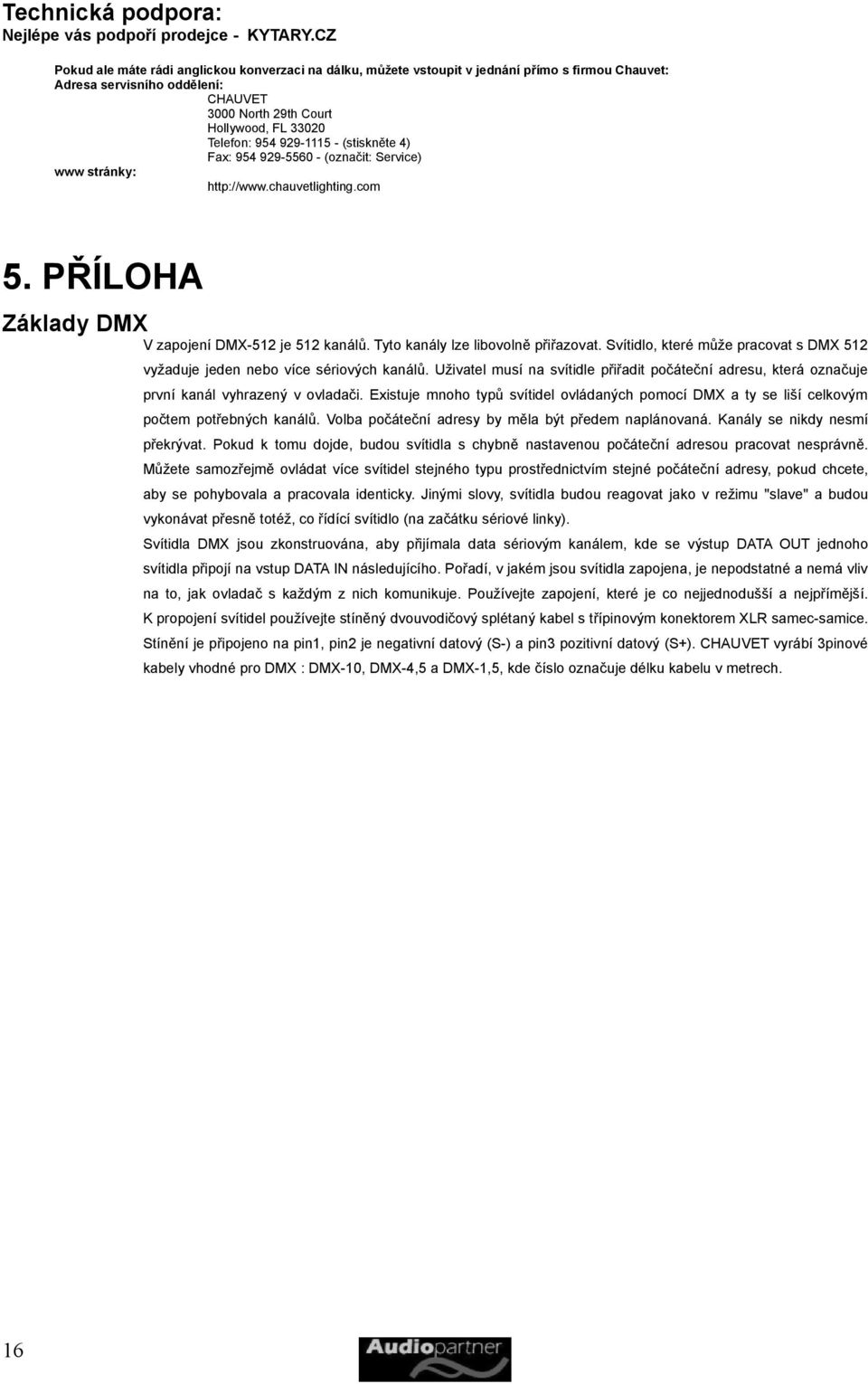

16 Technická podpora: Nejlépe vás podpoří prodejce - KYTARY.CZ Pokud ale máte rádi anglickou konverzaci na dálku, můžete vstoupit v jednání přímo s firmou Chauvet: Adresa servisního oddělení: CHAUVET 3000 North 29th Court Hollywood, FL Telefon: (stiskněte 4) Fax: (označit: Service) www stránky: 5. PŘÍLOHA Základy DMX V zapojení DMX-512 je 512 kanálů. Tyto kanály lze libovolně přiřazovat. Svítidlo, které může pracovat s DMX 512 vyžaduje jeden nebo více sériových kanálů. Uživatel musí na svítidle přiřadit počáteční adresu, která označuje první kanál vyhrazený v ovladači. Existuje mnoho typů svítidel ovládaných pomocí DMX a ty se liší celkovým počtem potřebných kanálů. Volba počáteční adresy by měla být předem naplánovaná. Kanály se nikdy nesmí překrývat. Pokud k tomu dojde, budou svítidla s chybně nastavenou počáteční adresou pracovat nesprávně. Můžete samozřejmě ovládat více svítidel stejného typu prostřednictvím stejné počáteční adresy, pokud chcete, aby se pohybovala a pracovala identicky. Jinými slovy, svítidla budou reagovat jako v režimu "slave" a budou vykonávat přesně totéž, co řídící svítidlo (na začátku sériové linky). Svítidla DMX jsou zkonstruována, aby přijímala data sériovým kanálem, kde se výstup DATA OUT jednoho svítidla připojí na vstup DATA IN následujícího. Pořadí, v jakém jsou svítidla zapojena, je nepodstatné a nemá vliv na to, jak ovladač s každým z nich komunikuje. Používejte zapojení, které je co nejjednodušší a nejpřímější. K propojení svítidel používejte stíněný dvouvodičový splétaný kabel s třípinovým konektorem XLR samec-samice. Stínění je připojeno na pin1, pin2 je negativní datový (S-) a pin3 pozitivní datový (S+). CHAUVET vyrábí 3pinové kabely vhodné pro DMX : DMX-10, DMX-4,5 a DMX-1,5, kde číslo označuje délku kabelu v metrech. 16

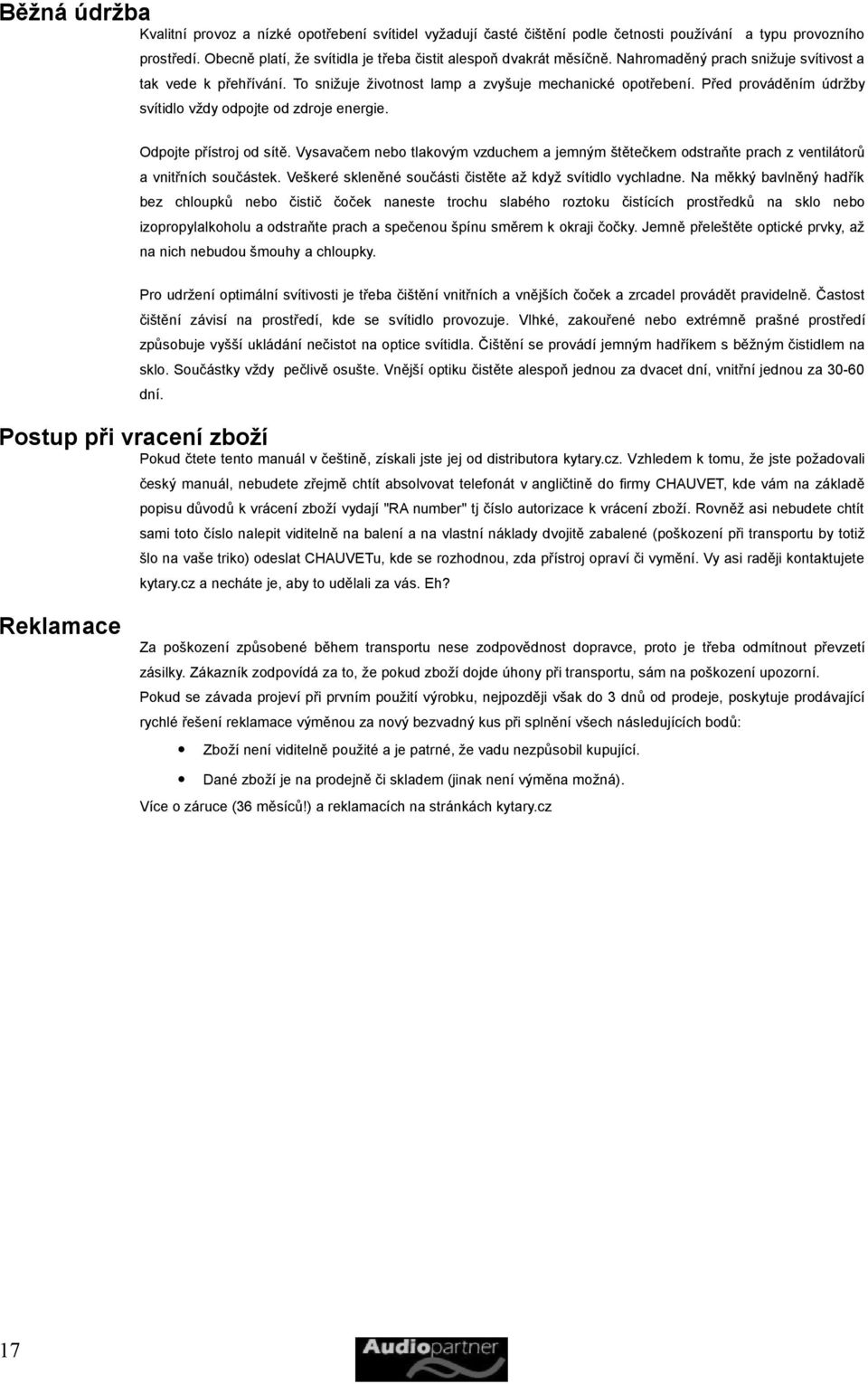

17 Běžná údržba Kvalitní provoz a nízké opotřebení svítidel vyžadují časté čištění podle četnosti používání a typu provozního prostředí. Obecně platí, že svítidla je třeba čistit alespoň dvakrát měsíčně. Nahromaděný prach snižuje svítivost a tak vede k přehřívání. To snižuje životnost lamp a zvyšuje mechanické opotřebení. Před prováděním údržby svítidlo vždy odpojte od zdroje energie. Odpojte přístroj od sítě. Vysavačem nebo tlakovým vzduchem a jemným štětečkem odstraňte prach z ventilátorů a vnitřních součástek. Veškeré skleněné součásti čistěte až když svítidlo vychladne. Na měkký bavlněný hadřík bez chloupků nebo čistič čoček naneste trochu slabého roztoku čistících prostředků na sklo nebo izopropylalkoholu a odstraňte prach a spečenou špínu směrem k okraji čočky. Jemně přeleštěte optické prvky, až na nich nebudou šmouhy a chloupky. Pro udržení optimální svítivosti je třeba čištění vnitřních a vnějších čoček a zrcadel provádět pravidelně. Častost čištění závisí na prostředí, kde se svítidlo provozuje. Vlhké, zakouřené nebo extrémně prašné prostředí způsobuje vyšší ukládání nečistot na optice svítidla. Čištění se provádí jemným hadříkem s běžným čistidlem na sklo. Součástky vždy pečlivě osušte. Vnější optiku čistěte alespoň jednou za dvacet dní, vnitřní jednou za dní. Postup při vracení zboží Pokud čtete tento manuál v češtině, získali jste jej od distributora kytary.cz. Vzhledem k tomu, že jste požadovali český manuál, nebudete zřejmě chtít absolvovat telefonát v angličtině do firmy CHAUVET, kde vám na základě popisu důvodů k vrácení zboží vydají "RA number" tj číslo autorizace k vrácení zboží. Rovněž asi nebudete chtít sami toto číslo nalepit viditelně na balení a na vlastní náklady dvojitě zabalené (poškození při transportu by totiž šlo na vaše triko) odeslat CHAUVETu, kde se rozhodnou, zda přístroj opraví či vymění. Vy asi raději kontaktujete kytary.cz a necháte je, aby to udělali za vás. Eh? Reklamace Za poškození způsobené během transportu nese zodpovědnost dopravce, proto je třeba odmítnout převzetí zásilky. Zákazník zodpovídá za to, že pokud zboží dojde úhony při transportu, sám na poškození upozorní. Pokud se závada projeví při prvním použití výrobku, nejpozději však do 3 dnů od prodeje, poskytuje prodávající rychlé řešení reklamace výměnou za nový bezvadný kus při splnění všech následujících bodů: Zboží není viditelně použité a je patrné, že vadu nezpůsobil kupující. Dané zboží je na prodejně či skladem (jinak není výměna možná). Více o záruce (36 měsíců!) a reklamacích na stránkách kytary.cz 17

18 Poznámky: 18

19 Technické údaje HMOTNOST A ROZMĚRY Délka mm Šířka mm Výška (maximální rozložení) mm Hmotnost... 1,8 kg NAPÁJENÍ Automaticky přepínaný zdroj V~, 50/60 Hz Pojistka... 2 A, 250 V Příkon při 120 V, 60 Hz... max. 24 W (0,2 A) při 120 V Nárazový proud při 120 V, 60 Hz...(0,2 A) při 120 V ZDROJ SVĚTLA LED (30 červených, 30 zelených, 30 modrých) 100,000 h OPTIKA Úhel osvitu TEPLOTA Maximální okolní provozní teplota C OVLÁDÁNÍ A PROGRAMOVÁNÍ Datový vstup... 3-pinový samčí konektor XLR s pojistkou Datový výstup... 3-pinový samičí konektor XLR s pojistkou Konfigurace datových pinů... pin 1 stínění, pin 2 (-), pin 3 (+) Protokol... USITT DMX512-A poč. kanálů DMX... 8 OBJEDNACÍ ÚDAJE DERBY... DERBYX Dokoupitelné svorky... XBRACKET 19
