ZADÁVACÍ DOKUMENTACE Specifikace prací a dodávek

Transkript

1 Ing. Jiří Kulhánek autorizovaný inženýr pro pozemní stavby - ČKAIT Projektová a stavební kancelář telefon : Malé Valy 1642/ Nymburk kulhanek@jkprojekt.cz Akce : Obsah : Žadatel : Vypracoval : OPATŘENÍ KE SNÍŽENÍ ENERGETCKÉ NÁROČNOSTI OBJEKTU Č.P. 166/17, NYMBURK Podklad pro výběr zhotovitele MPP ALFA a.s. Šumavská 1239/5, Praha, Vinohrady, Ing. Jiří Kulhánek Datum : březen 2012 ZADÁVACÍ DOKUMENTACE Specifikace prací a dodávek

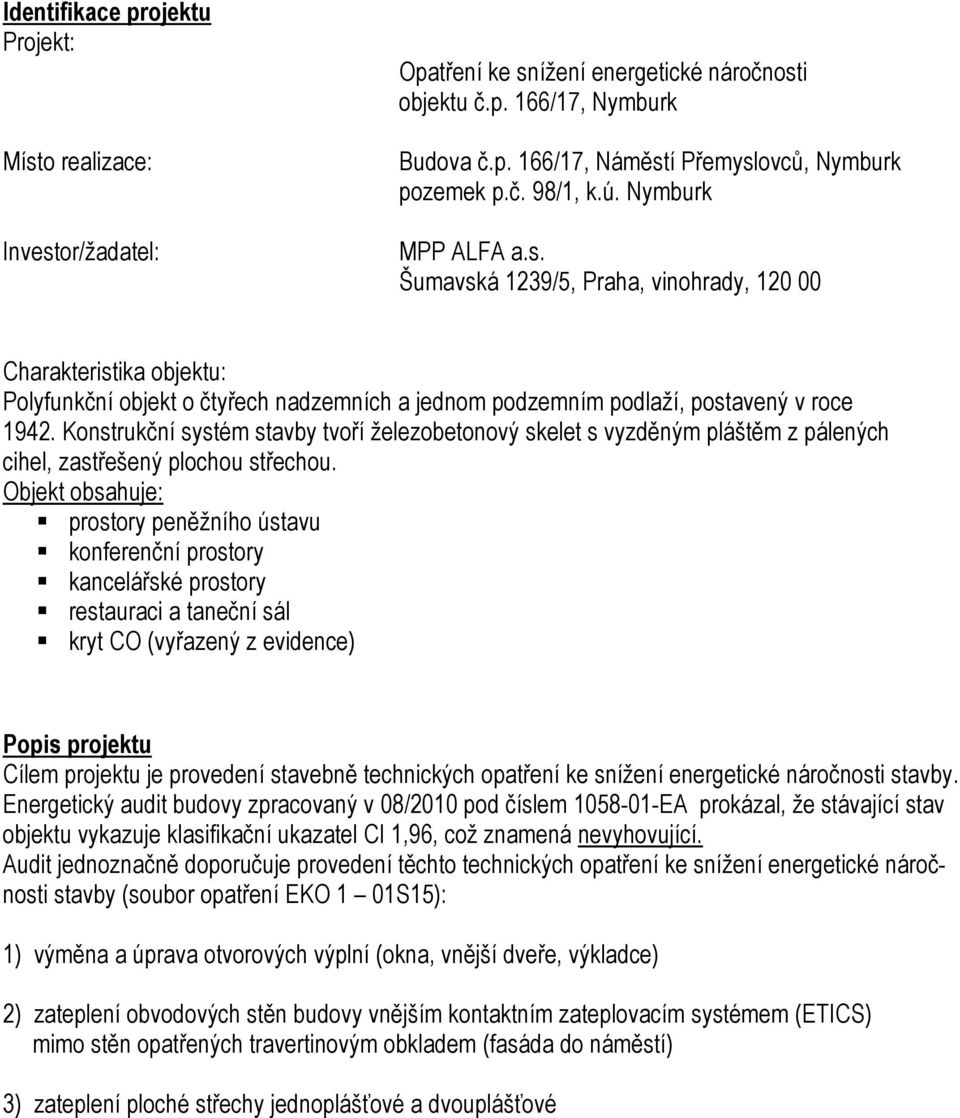

2 Identifikace projektu Projekt: Místo realizace: Investor/žadatel: Opatření ke snížení energetické náročnosti objektu č.p. 166/17, Nymburk Budova č.p. 166/17, Náměstí Přemyslovců, Nymburk pozemek p.č. 98/1, k.ú. Nymburk MPP ALFA a.s. Šumavská 1239/5, Praha, vinohrady, Charakteristika objektu: Polyfunkční objekt o čtyřech nadzemních a jednom podzemním podlaží, postavený v roce Konstrukční systém stavby tvoří železobetonový skelet s vyzděným pláštěm z pálených cihel, zastřešený plochou střechou. Objekt obsahuje: prostory peněžního ústavu konferenční prostory kancelářské prostory restauraci a taneční sál kryt CO (vyřazený z evidence) Popis projektu Cílem projektu je provedení stavebně technických opatření ke snížení energetické náročnosti stavby. Energetický audit budovy zpracovaný v 08/2010 pod číslem EA prokázal, že stávající stav objektu vykazuje klasifikační ukazatel CI 1,96, což znamená nevyhovující. Audit jednoznačně doporučuje provedení těchto technických opatření ke snížení energetické náročnosti stavby (soubor opatření EKO 1 01S15): 1) výměna a úprava otvorových výplní (okna, vnější dveře, výkladce) 2) zateplení obvodových stěn budovy vnějším kontaktním zateplovacím systémem (ETICS) mimo stěn opatřených travertinovým obkladem (fasáda do náměstí) 3) zateplení ploché střechy jednoplášťové a dvouplášťové

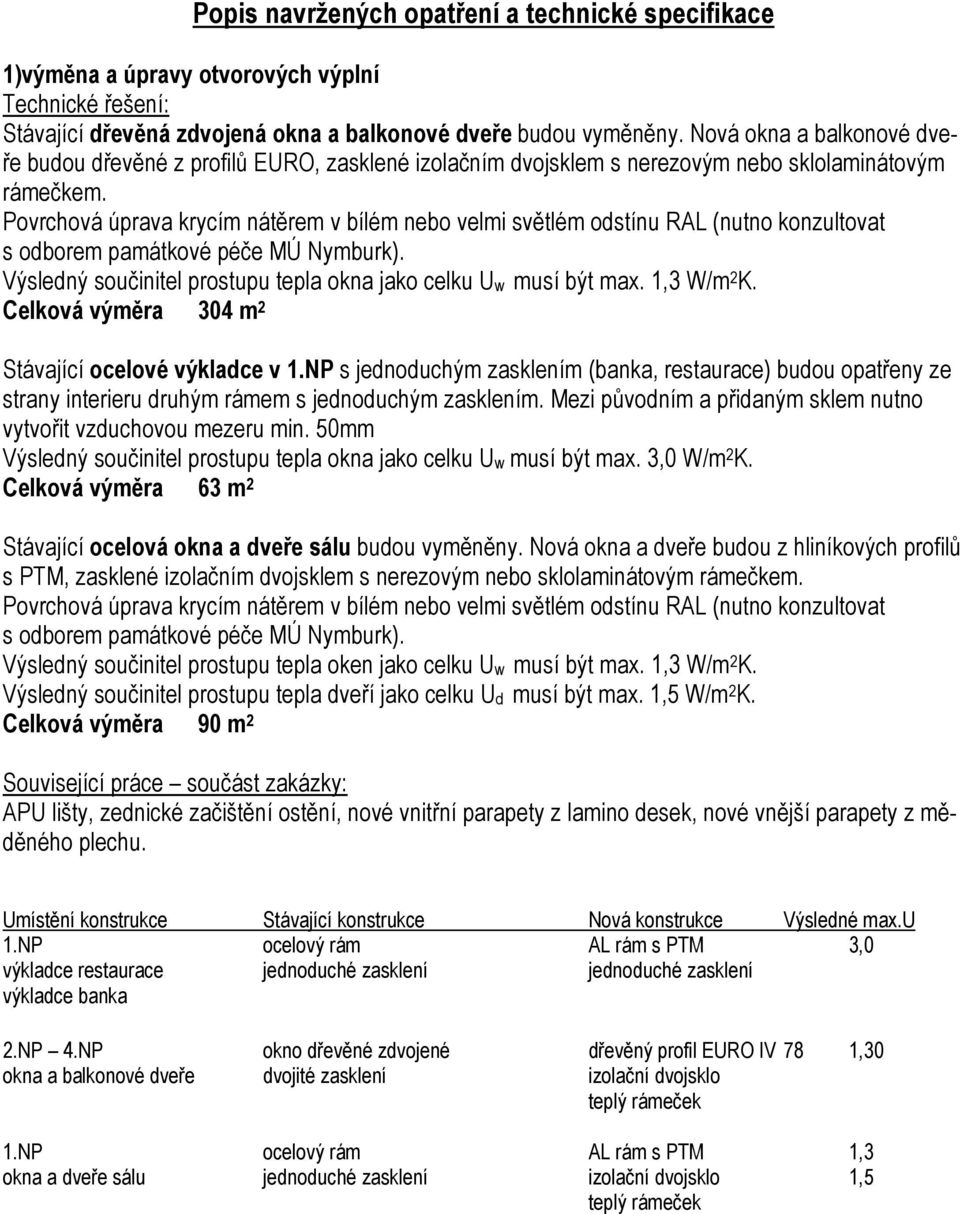

3 Popis navržených opatření a technické specifikace 1)výměna a úpravy otvorových výplní Stávající dřevěná zdvojená okna a balkonové dveře budou vyměněny. Nová okna a balkonové dveře budou dřevěné z profilů EURO, zasklené izolačním dvojsklem s nerezovým nebo sklolaminátovým rámečkem. Povrchová úprava krycím nátěrem v bílém nebo velmi světlém odstínu RAL (nutno konzultovat s odborem památkové péče MÚ Nymburk). Výsledný součinitel prostupu tepla okna jako celku Uw musí být max. 1,3 W/m 2 K. Celková výměra 304 m 2 Stávající ocelové výkladce v 1.NP s jednoduchým zasklením (banka, restaurace) budou opatřeny ze strany interieru druhým rámem s jednoduchým zasklením. Mezi původním a přidaným sklem nutno vytvořit vzduchovou mezeru min. 50mm Výsledný součinitel prostupu tepla okna jako celku Uw musí být max. 3,0 W/m 2 K. Celková výměra 63 m 2 Stávající ocelová okna a dveře sálu budou vyměněny. Nová okna a dveře budou z hliníkových profilů s PTM, zasklené izolačním dvojsklem s nerezovým nebo sklolaminátovým rámečkem. Povrchová úprava krycím nátěrem v bílém nebo velmi světlém odstínu RAL (nutno konzultovat s odborem památkové péče MÚ Nymburk). Výsledný součinitel prostupu tepla oken jako celku Uw musí být max. 1,3 W/m 2 K. Výsledný součinitel prostupu tepla dveří jako celku Ud musí být max. 1,5 W/m 2 K. Celková výměra 90 m 2 APU lišty, zednické začištění ostění, nové vnitřní parapety z lamino desek, nové vnější parapety z měděného plechu. Umístění konstrukce Stávající konstrukce Nová konstrukce Výsledné max.u 1.NP ocelový rám AL rám s PTM 3,0 výkladce restaurace jednoduché zasklení jednoduché zasklení výkladce banka 2.NP 4.NP okno dřevěné zdvojené dřevěný profil EURO IV 78 1,30 okna a balkonové dveře dvojité zasklení izolační dvojsklo teplý rámeček 1.NP ocelový rám AL rám s PTM 1,3 okna a dveře sálu jednoduché zasklení izolační dvojsklo 1,5 teplý rámeček

4 2) zateplení obvodových stěn budovy vnějším kontaktním zateplovacím systémem (ETICS) Kontaktním zateplovacím systémem budou opatřeny tyto obvodové stěny : Hlavní budova západní fasáda (do dvora), jižní fasáda, severní fasáda Hala banky - západní fasáda (do dvora), jižní fasáda, severní fasáda Kontaktní zateplovací systém s tepelným izolantem z šedého fasádního polystyrenu EPS-F tl. 100mm se součinitelem tepelné vodivosti λ= 0,032 W/mK, mechanicky kotvený, včetně finální omítky jemně zrnité (1,5mm) roztírané. Ostění otvorových výplní opatřit izolantem tl mm. Odstín fasády ve světlých tónech (nutno konzultovat s odborem památkové péče MÚ Nymburk). Celková výměra 1295 m 2 Demontáž, úprava a zpětná montáž okapových svodů, nové parapety oken z měděného plechu, demontáž a zpětná montáž stávajícího potrubí vzduchotechniky a klimatizačních jednotek, úprava potrubí plynovodu, montáž+nájem+demontáž lešení, úklid staveniště 1.NP 4.NP ŽB skelet ŽB skelet 0,03 stěny bez obkladu vyzdívky z pálených cihel vyzdívky z pálených cihel ETICS tl. 100mm (ostění 20-40) šedý fasádní polystyren EPS-F λ=0,032 W/mK, finální omítka 3a) zateplení ploché střechy jednoplášťové Stávající jednoplášťové střechy budou opatřeny novou tepelnou izolací včetně nové hydroizolace. Jedná se o tyto plochy: Střecha bankovní haly Střecha sálu Část střecha hlavní budovy Celková výměra 1150 m 2 Položení nové parozábrany z asfaltových pásů na stávající krytinu Tepelná izolace střechy z extrudovaného polystyrenu minimální tloušťky 200mm se součinitelem tepelné vodivosti λ=0,040 W/mK Položení separační geotextilie Nová hydroizolace ze střešní PVC folie tl. 1,5mm mechanicky kotvené k nosnému podkladu Ukončení folie u atik, okapů a zdí pomocí systémových lišt Demontáž podokapních žlabů, nové podokapní žlaby z měděného plechu, nová střešní soustava hromosvodu

5 střecha nad přízemní ŽB deska, ŽB deska, 0,20 a dvoupodlažní částí stavby škvárobeton, hydroizolace škvárobeton, hydroizolace extrud. polystyren tl. 200mm λ=0,04 W/mK geotextili+dyroizolace ze střešní PVC folie tl. 1,5mm mechanicky kotvené 3b) zateplení ploché střechy dvouplášťové Stávající dvouplášťová střecha bude opatřena novou tepelnou izolací včetně opravy hlavní hydroizolace. Jedná se o tyto plochy: Střecha hlavní budovy Celková výměra 310 m 2 Demontáž stávající povlakové střešní krytiny Demontáž prkenného bednění, kontrola stavu spádové konstrukce z dřevěných hranolů Položení tepelné izolace z desek z minerální nebo skelné tloušťky 180mm se součinitelem tepelné vodivosti λ=0,036 W/mK na stávající nosnou konstrukci střechy. Nové celoplošné bednění z prken tl. 25mm včetně ochranné impregnace všech dřevěných prvků. Nová hydroizolace z asfaltových střešních pásů. Ukončení hydroizolace u atik, okapů a zdí pomocí systémových lišt Demontáž podokapních žlabů, nové podokapní žlaby z měděného plechu, nová střešní soustava hromosvodu, demontáž a zpětná montáž klimatizačních jednotek střecha nad ŽB deska, ŽB deska, 0,19 hlavní částí stavby vzduchová mezera větraná, minerální vata tl. 180mm dřevěná konstrukce, bednění+hydroizolace λ=0,036 W/mK nové bednění nová hydroizolace z asfaltových pásů Technické řešení 2 alternativa změna na střechu jednoplášťovou Demontáž stávající povlakové střešní krytiny Demontáž prkenného bednění a spádové konstrukce z dřevěných hranolů Položení parozábrany z asfaltových pásů na stávající stropní desku Tepelná izolace střechy ze spádových desek extrudovaného polystyrenu celkové tloušťky 240mm se součinitelem tepelné vodivosti λ=0,040 W/mK. Spád izolace minimálně 2% Položení separační geotextilie Nová hydroizolace ze střešní PVC folie tl. 1,5mm mechanicky kotvené k nosnému podkladu Ukončení folie u atik, okapů a zdí pomocí systémových lišt

6 Demontáž podokapních žlabů, nové podokapní žlaby z měděného plechu, nová střešní soustava hromosvodu, demontáž a zpětná montáž klimatizačních jednotek střecha nad ŽB deska, ŽB deska, 0,16 hlavní částí stavby vzduchová mezera větraná, parozábrana ASF pás dřevěná konstrukce, bednění+hydroizolace extrud. polystyren tl. 240mm, λ=0,040 W/mK geotextilie+hydroizolace ze střešní PVC folie tl. 1,5mm mechanicky kotvené Poznámka Před vypracováním cenové nabídky bude provedena prohlídka stavby. Uchazeč provede kontrolu výměr jednotlivých položek a doměření souvisejících prací. Nymburk, březen 2012 Ing. Jiří Kulhánek
