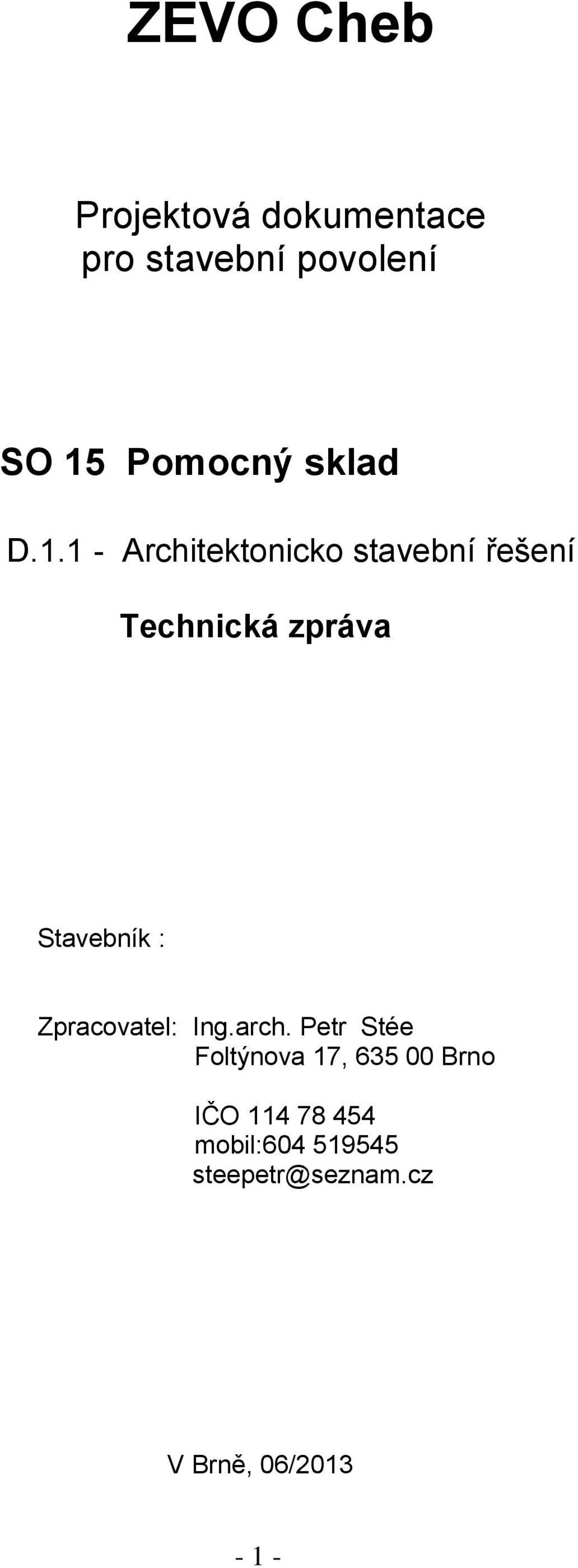

1 ZEVO Cheb Projektová dokumentace pro stavební povolení SO 15 Pomocný sklad D Architektonicko stavební řešení Technická zpráva Stavebník : Zpracovatel: Ing.arch. Petr Stée Foltýnova 17, Brno IČO mobil: steepetr@seznam.cz V Brně, 06/

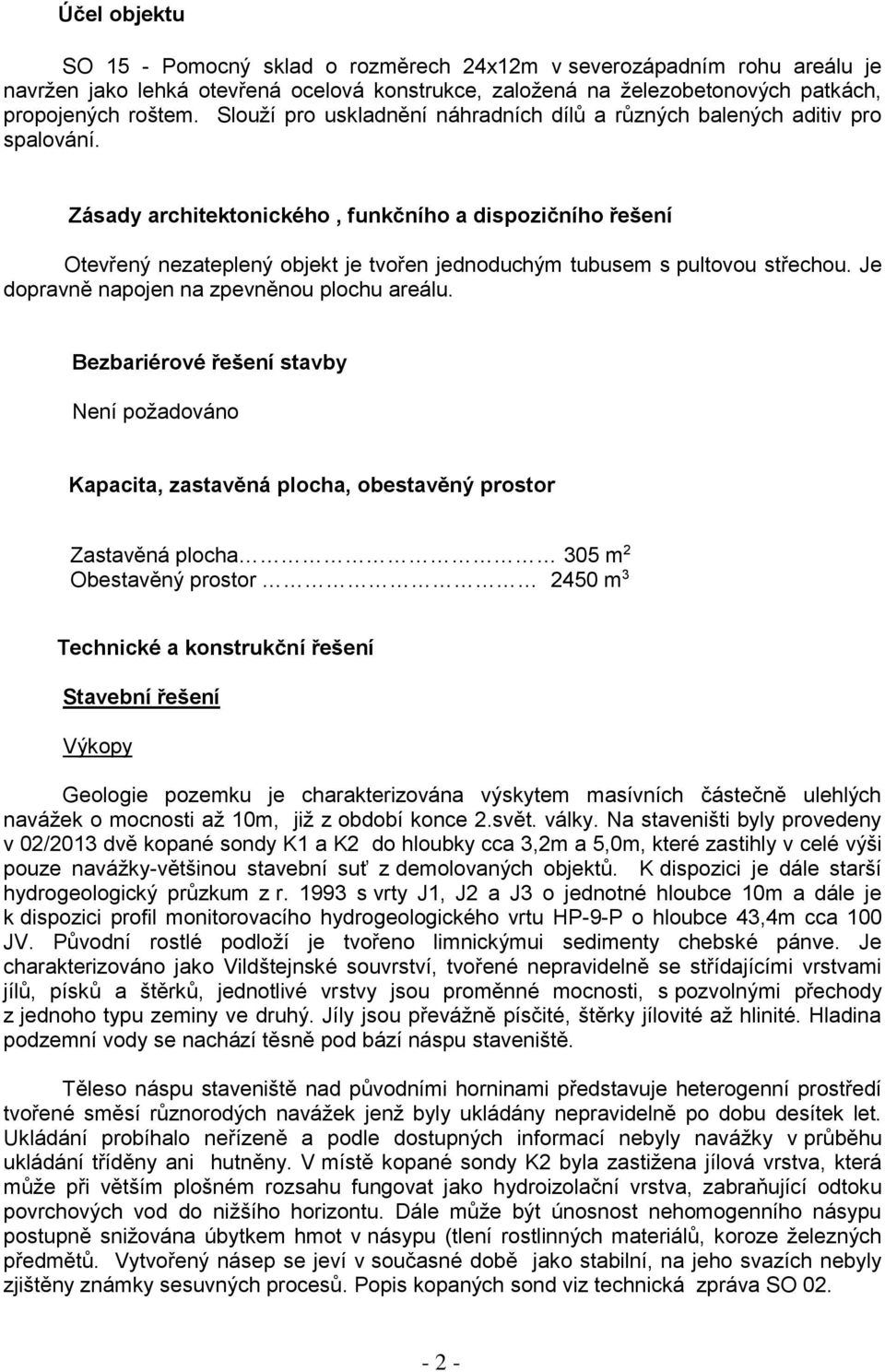

2 Účel objektu SO 15 - Pomocný sklad o rozměrech 24x12m v severozápadním rohu areálu je navržen jako lehká otevřená ocelová konstrukce, založená na železobetonových patkách, propojených roštem. Slouží pro uskladnění náhradních dílů a různých balených aditiv pro spalování. Zásady architektonického, funkčního a dispozičního řešení Otevřený nezateplený objekt je tvořen jednoduchým tubusem s pultovou střechou. Je dopravně napojen na zpevněnou plochu areálu. Bezbariérové řešení stavby Není požadováno Kapacita, zastavěná plocha, obestavěný prostor Zastavěná plocha 305 m 2 Obestavěný prostor 2450 m 3 Technické a konstrukční řešení Stavební řešení Výkopy Geologie pozemku je charakterizována výskytem masívních částečně ulehlých navážek o mocnosti až 10m, již z období konce 2.svět. války. Na staveništi byly provedeny v 02/2013 dvě kopané sondy K1 a K2 do hloubky cca 3,2m a 5,0m, které zastihly v celé výši pouze navážky-většinou stavební suť z demolovaných objektů. K dispozici je dále starší hydrogeologický průzkum z r s vrty J1, J2 a J3 o jednotné hloubce 10m a dále je k dispozici profil monitorovacího hydrogeologického vrtu HP-9-P o hloubce 43,4m cca 100 JV. Původní rostlé podloží je tvořeno limnickýmui sedimenty chebské pánve. Je charakterizováno jako Vildštejnské souvrství, tvořené nepravidelně se střídajícími vrstvami jílů, písků a štěrků, jednotlivé vrstvy jsou proměnné mocnosti, s pozvolnými přechody z jednoho typu zeminy ve druhý. Jíly jsou převážně písčité, štěrky jílovité až hlinité. Hladina podzemní vody se nachází těsně pod bází náspu staveniště. Těleso náspu staveniště nad původními horninami představuje heterogenní prostředí tvořené směsí různorodých navážek jenž byly ukládány nepravidelně po dobu desítek let. Ukládání probíhalo neřízeně a podle dostupných informací nebyly navážky v průběhu ukládání tříděny ani hutněny. V místě kopané sondy K2 byla zastižena jílová vrstva, která může při větším plošném rozsahu fungovat jako hydroizolační vrstva, zabraňující odtoku povrchových vod do nižšího horizontu. Dále může být únosnost nehomogenního násypu postupně snižována úbytkem hmot v násypu (tlení rostlinných materiálů, koroze železných předmětů. Vytvořený násep se jeví v současné době jako stabilní, na jeho svazích nebyly zjištěny známky sesuvných procesů. Popis kopaných sond viz technická zpráva SO

3 Hydrogeologický posudek z 02/2013 bude nutno na základě doplňujících sond, vrtaných do větších hloubek (cca 15-20m) upřesnit pro účely hlubinného založení, které se jeví v dané lokalitě jako nejvhodnější. V rámci SO 01 Hrubé terénní úpravy bude u SO 15 provedeno výškové srovnání terénu na úroveň 476,0. Svahování výkopů pro plošné základy bude provedeno ve sklonu 1:1. Dno výkopů bude opatřeno betonovou mazaninou v tl. min. 50mm proti rozbřednutí základové spáry a pro snadnou montáž výztuže betonu.. Základy Založení objektu SO15 je navrženo jako kombinace plošných základových konstrukcí. Hlavní nosnou část tvoří jednostupňové základové patky 1,0x1,0m výšky 1,0m a hloubky základové spáry 1,2m. Základové patky jsou navzájem spojené železobetonovými základovými pasy šířky 0,6m. Tím vznikne velmi tuhý základový rošt. Rošt je celoplošně přebetonován železobetonovou základovou deskou tloušťky 0,2m, která zároveň tvoří podlahu pomocného skladu. Vrchní konstrukce pomocného skladu a materiál, který bude uvnitř skladu ukládán vyvozuje do základových konstrukcí zatěžovací reakce, které jsou schopny přenést plošné základové konstrukce. Podloží základových patek, pasů a desky bude vytvořeno zhutněnou vrstvou stěrkodrti. Před betonáží obvodových pasů bude do základové spáry položen zemnící pásek FeZn. Svislé nosné konstrukce Nosná konstrukce objektu půdorysných rozměrů 24,0x12,0m a výšky 6,33-8,5m je navržena z ocelových válcovaných nosníku pevnostní třídy S235. Hlavní nosný systém tvoří tuhé příčné ocelové rámy. Tyto rámy jsou vzájemně pospojovány soustavou ocelových prutů v místě střechy. Zavětrování je navrženo soustavou ocelových trubkových ztužidel ve tvaru ondřejských křížů nebo tvaru A a to jak ve stěnách, tak i ve střešní konstrukci. Jednotlivé části konstrukce budou k sobě pospojovány šroubovými nebo svařovanými spoji. V dalším stupni projektové dokumentace musí být vypracován detailní statický výpočet, který bude přesně řešit jednotlivé spoje částí konstrukce, kotvení a rozmístění montované technologie a v závislosti na tom i přesné dimenze jednotlivých ocelových nosníků. Opláštění Opláštění skladu je navrženo z trapézového plechu o výšce vlny 35mm, svisle šroubovaného na ocelové paždíky. Do úrovně +0,5m je po obvodu navržen betonový sokl. Střecha Pultová střecha je navržena jako jednoplášťová nezateplená. Svod vody bude podstřešním žlabem a svody do dešťové kanalizace

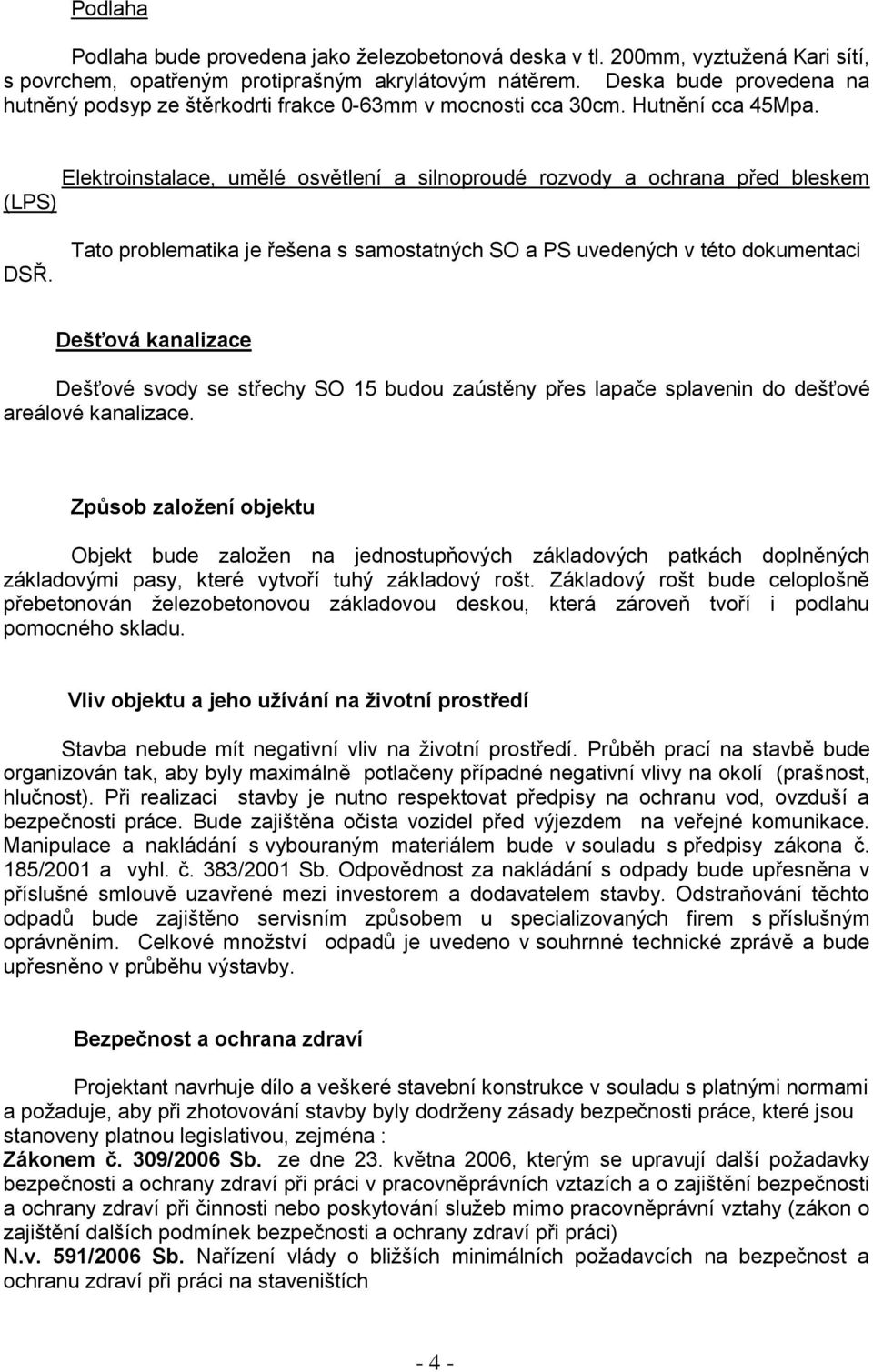

4 Podlaha Podlaha bude provedena jako železobetonová deska v tl. 200mm, vyztužená Kari sítí, s povrchem, opatřeným protiprašným akrylátovým nátěrem. Deska bude provedena na hutněný podsyp ze štěrkodrti frakce 0-63mm v mocnosti cca 30cm. Hutnění cca 45Mpa. Elektroinstalace, umělé osvětlení a silnoproudé rozvody a ochrana před bleskem (LPS) DSŘ. Tato problematika je řešena s samostatných SO a PS uvedených v této dokumentaci Dešťová kanalizace Dešťové svody se střechy SO 15 budou zaústěny přes lapače splavenin do dešťové areálové kanalizace. Způsob založení objektu Objekt bude založen na jednostupňových základových patkách doplněných základovými pasy, které vytvoří tuhý základový rošt. Základový rošt bude celoplošně přebetonován železobetonovou základovou deskou, která zároveň tvoří i podlahu pomocného skladu. Vliv objektu a jeho užívání na životní prostředí Stavba nebude mít negativní vliv na životní prostředí. Průběh prací na stavbě bude organizován tak, aby byly maximálně potlačeny případné negativní vlivy na okolí (prašnost, hlučnost). Při realizaci stavby je nutno respektovat předpisy na ochranu vod, ovzduší a bezpečnosti práce. Bude zajištěna očista vozidel před výjezdem na veřejné komunikace. Manipulace a nakládání s vybouraným materiálem bude v souladu s předpisy zákona č. 185/2001 a vyhl. č. 383/2001 Sb. Odpovědnost za nakládání s odpady bude upřesněna v příslušné smlouvě uzavřené mezi investorem a dodavatelem stavby. Odstraňování těchto odpadů bude zajištěno servisním způsobem u specializovaných firem s příslušným oprávněním. Celkové množství odpadů je uvedeno v souhrnné technické zprávě a bude upřesněno v průběhu výstavby. Bezpečnost a ochrana zdraví Projektant navrhuje dílo a veškeré stavební konstrukce v souladu s platnými normami a požaduje, aby při zhotovování stavby byly dodrženy zásady bezpečnosti práce, které jsou stanoveny platnou legislativou, zejména : Zákonem č. 309/2006 Sb. ze dne 23. května 2006, kterým se upravují další požadavky bezpečnosti a ochrany zdraví při práci v pracovněprávních vztazích a o zajištění bezpečnosti a ochrany zdraví při činnosti nebo poskytování služeb mimo pracovněprávní vztahy (zákon o zajištění dalších podmínek bezpečnosti a ochrany zdraví při práci) N.v. 591/2006 Sb. Nařízení vlády o bližších minimálních požadavcích na bezpečnost a ochranu zdraví při práci na staveništích - 4 -

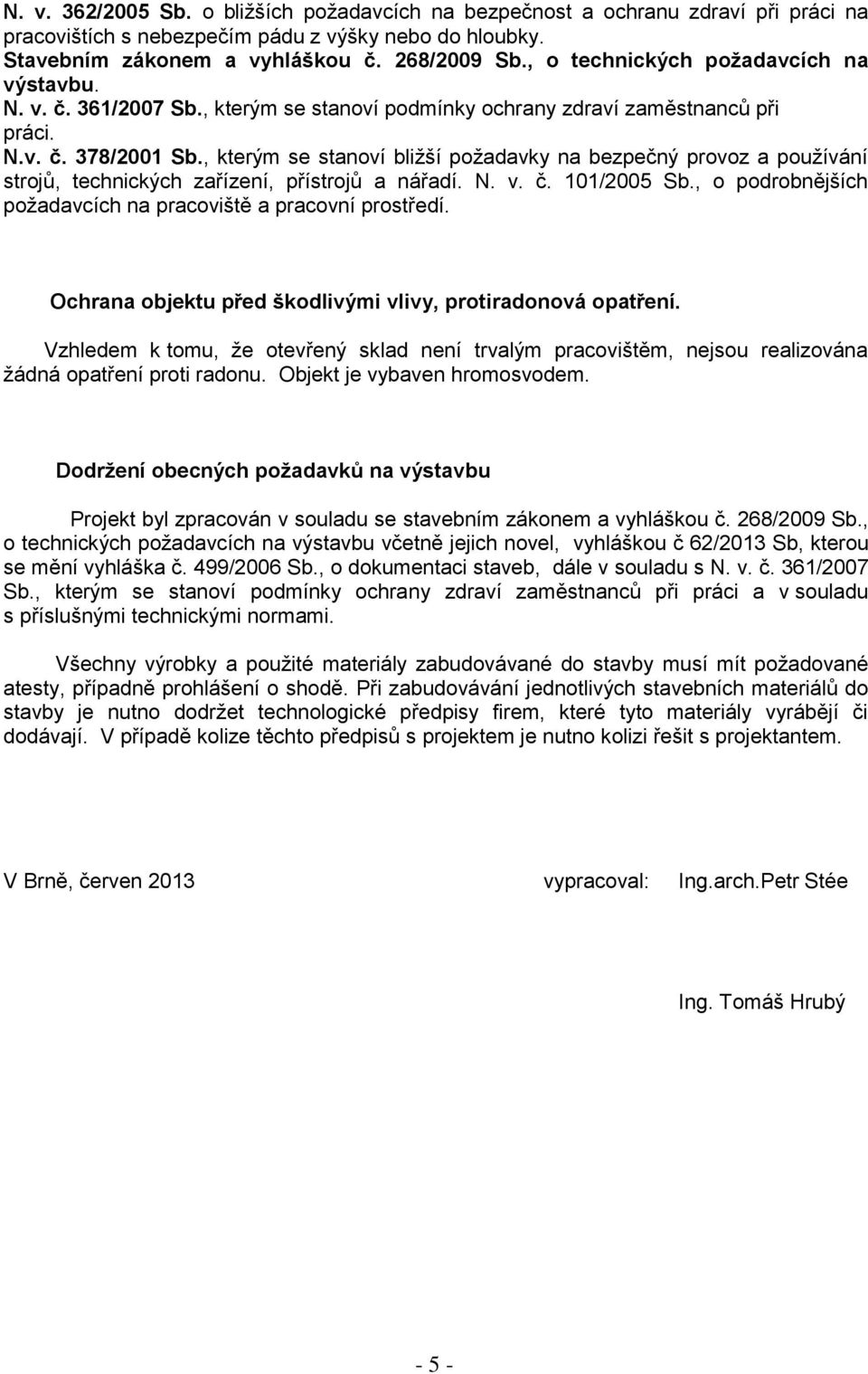

5 N. v. 362/2005 Sb. o bližších požadavcích na bezpečnost a ochranu zdraví při práci na pracovištích s nebezpečím pádu z výšky nebo do hloubky. Stavebním zákonem a vyhláškou č. 268/2009 Sb., o technických požadavcích na výstavbu. N. v. č. 361/2007 Sb., kterým se stanoví podmínky ochrany zdraví zaměstnanců při práci. N.v. č. 378/2001 Sb., kterým se stanoví bližší požadavky na bezpečný provoz a používání strojů, technických zařízení, přístrojů a nářadí. N. v. č. 101/2005 Sb., o podrobnějších požadavcích na pracoviště a pracovní prostředí. Ochrana objektu před škodlivými vlivy, protiradonová opatření. Vzhledem k tomu, že otevřený sklad není trvalým pracovištěm, nejsou realizována žádná opatření proti radonu. Objekt je vybaven hromosvodem. Dodržení obecných požadavků na výstavbu Projekt byl zpracován v souladu se stavebním zákonem a vyhláškou č. 268/2009 Sb., o technických požadavcích na výstavbu včetně jejich novel, vyhláškou č 62/2013 Sb, kterou se mění vyhláška č. 499/2006 Sb., o dokumentaci staveb, dále v souladu s N. v. č. 361/2007 Sb., kterým se stanoví podmínky ochrany zdraví zaměstnanců při práci a v souladu s příslušnými technickými normami. Všechny výrobky a použité materiály zabudovávané do stavby musí mít požadované atesty, případně prohlášení o shodě. Při zabudovávání jednotlivých stavebních materiálů do stavby je nutno dodržet technologické předpisy firem, které tyto materiály vyrábějí či dodávají. V případě kolize těchto předpisů s projektem je nutno kolizi řešit s projektantem. V Brně, červen 2013 vypracoval: Ing.arch.Petr Stée Ing. Tomáš Hrubý - 5 -
