ZJEDNODUŠENÁ PROJEKTOVÁ DOKUMENTACE NA STAVEBNÍ OPRAVY V AREÁLU STŘELNICE MV ČR VINAŘICE

Transkript

1 ZJEDNODUŠENÁ PROJEKTOVÁ DOKUMENTACE NA STAVEBNÍ OPRAVY V AREÁLU STŘELNICE MV ČR VINAŘICE PRŮVODNÍ A TECHNICKÁ ZPRÁVA obsah 1 IDENTIFIKAČNÍ ÚDAJE ZÁKLADNÍ ÚDAJE Účel a zdůvodnění stavebních oprav Přehled výchozích podkladů Přehled vlastníků SKLAD TERČŮ Popis stávajícího stavu Návrh opravy Bourací práce Základy Svislé konstrukce Vodorovné konstrukce Věnec Podhled Úpravy povrchů Vnější Vnitřní Podlahy Dokončující konstrukce Zámečnické konstrukce Tesařské konstrukce Klempířské konstrukce Nátěry Tesařské konstrukce Zámečnické konstrukce Vnější stěny Malby Elektroinstalace Požárně bezpečnostní řešení Hromosvod KOMUNIKACE... 7

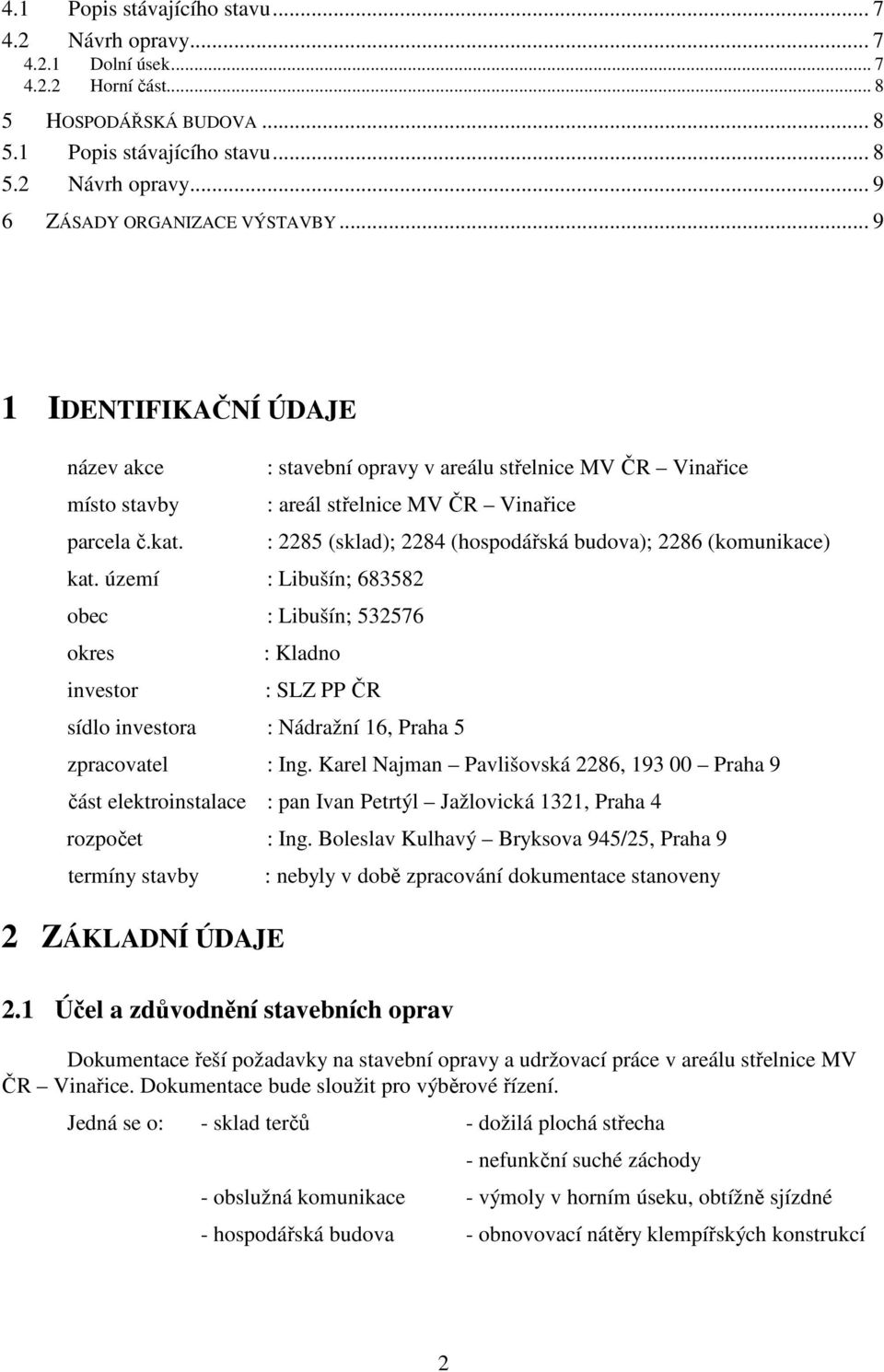

2 4.1 Popis stávajícího stavu Návrh opravy Dolní úsek... 7 Horní část HOSPODÁŘSKÁ BUDOVA Popis stávajícího stavu Návrh opravy ZÁSADY ORGANIZACE VÝSTAVBY IDENTIFIKAČNÍ ÚDAJE název akce místo stavby parcela č.kat. : stavební opravy v areálu střelnice MV ČR Vinařice : areál střelnice MV ČR Vinařice kat. území : Libušín; obec : Libušín; okres investor : 2285 (sklad); 2284 (hospodářská budova); 2286 (komunikace) : Kladno : SLZ PP ČR sídlo investora : Nádražní 16, Praha 5 zpracovatel : Ing. Karel Najman Pavlišovská 2286, Praha 9 část elektroinstalace : pan Ivan Petrtýl Jažlovická 1321, Praha 4 rozpočet : Ing. Boleslav Kulhavý Bryksova 945/25, Praha 9 termíny stavby 2 ZÁKLADNÍ ÚDAJE 2.1 Účel a zdůvodnění stavebních oprav : nebyly v době zpracování dokumentace stanoveny Dokumentace řeší požadavky na stavební opravy a udržovací práce v areálu střelnice MV ČR Vinařice. Dokumentace bude sloužit pro výběrové řízení. Jedná se o: - sklad terčů - dožilá plochá střecha - nefunkční suché záchody - obslužná komunikace - výmoly v horním úseku, obtížně sjízdné - hospodářská budova - obnovovací nátěry klempířských konstrukcí 2

3 2.2 Přehled výchozích podkladů - požadavky investora a správce areálu - technické prohlídky dotčených objektů - fotodokumentace 2.3 Přehled vlastníků Vlastníkem areálu, kde budou probíhat stavební opravy je ČR Ministerstvo vnitra ČR; investor akce SLZ PP ČR má příslušnost hospodařit s objektem na základě rozhodnutí OSM MV, který má přidělenou správu. Správcem areálu je SLZ PP ČR. 3 SKLAD TERČŮ 3.1 Popis stávajícího stavu Jedná se o přízemní nepodsklepený objekt o půdorysu 7,95 x 5,15m, zastřešený pultovou střechou. Dispozičně je objekt členěn na tři prostory, které slouží ke skladování terčů. K objektu jsou přistaveny dva, dnes nefunkční, záchody. Obvodové zdi jsou z tvárnic na tloušťku 300mm, příčky a komínové těleso z CP. Nosnou konstrukci pultové střechy tvoří dřevěné trámy 200/80mm, krytina je živičná. V objektu je instalována elektroinstalace osvětlení. Sklad není vytápěn ani temperován. zjištěné závady: - došlo k sedání části objektu, která je založena na navážce; stěny jsou potrhané - dřevěné trámy jsou v oblasti římsy uhnilé, živičná krytina dožilá - přizděný kiosk elektroinstalace (tel + EZS) je vychýlený a hrozí jeho zřícení 3.2 Návrh opravy Dle požadavku správce areálu bude: - zachováno vnitřní dispoziční členění skladu - zrušeno okno 1,85/1,2m - zrušeny nefunkční suché záchody - odbouráno komínové těleso nad střešní rovinou Návrh opravy střechy respektuje částečně konsolidované základové poměry v navážce a situování objektu v lese. Proto byla navržena lehká dřevěná konstrukce, na které se nebude hromadit listí apod Bourací práce Předmětem bouracích prací bude zejména: - postupné odbourání suchých záchodů 3

4 - zasypání žumpy o předpokládaném objemu do 1m 3 - postupná demontáž ploché střechy o skladbě: - živičná krytina - odbourání a zaslepení komínového tělesa - bednění - trámy 1m - podbíjení (dřevotřískové desky) - vybourání jednoduchého ocelového okna 1,8/1,2m včetně mříže a okenic - odbourání obvodových zdí na kótu +2,250m - vybourání otvorů pro nové průvětrníky Základy Po odkrytí základových konstrukcí v oblasti vybouraných suchých záchodů bude dle potřeby provedeno zpevnění základového pasu (pod obvodovou zdí a pilířku elektroinstalace slaboproudu) podbetonováním, podezděním případně injektáží Svislé konstrukce Jedná se zejména: - dozdění obvodových zdí na kótu +2,250m - dozdění příček na kótu +2,450m - zazdění okna 1,8/1,2m (nově jen průvětrníky) - vyzdění nového štítu na tl. 150mm - případné vyzdění nového pilířku elektroinstalace slaboproudu Bude použito cihel plných na maltu nastavovanou, pilířek z vápenopískových Vodorovné konstrukce Věnec Stávající obvodové zdi z tvárnic budou ztuženy žlb. věncem z betonu B20 a výztuže 10505(R). profil délka m počet ks profil profil 6,5 E , ,8 2 0, ,2 metry 104,8 70,2 kg/m 1,21 0,26 kg/m 126,808 18,252 celkem kg 145, Podhled Variantně (stanoví investor) je možné uvažovat s instalací SDK podhledu, který by odděloval jednotlivé místnosti ve výšce 2,450m. V podhledu bude zřízen poklop pro přístup do půdního prostoru. 4

5 3.2.5 Úpravy povrchů Vnější Nově vyzděné zdi budou opatřeny štukovou omítkou s jádrem. Poškozené části stávající venkovní omítky budou dle potřeby otlučeny a následně opatřeny štukovou omítkou s jádrem. Kabřincový obklad soklu bude doplněn (východní fasáda 1,8m 2, východní fasáda 2,5m 2 ) Vnitřní Stávající omítky obvodových zdí a příček budou dle potřeby opraveny, zejména se jedná o injektáž trhlin, v těchto oblastí bude aplikovaná rabicka. Následně budou dle potřeby přeštukovány Podlahy Zbytky linolea budou odstraněny. Stávající podlaha z cementového potěru bude dle potřeby opravena Dokončující konstrukce Od výtokových kolen dešťového svodu budou na vzdálenost cca. 3m od objektu položeny odtokové žlaby (250/210/80mm), ústící volně do terénu Zámečnické konstrukce Pro odvětrání skladu m. č.103 budou osazeny celkem 4ks hliníkových průvětrníků 300/150mm. Dva průvětrníky budou osazeny do nově vyzděných štítů. Odvětrání prostoru č. 101 a 102 bude beze změn, resp. kovová jednoduše zasklená okna s venkovní mříží a sítí (600/450mm) budou upravena tak, aby cca. ¼ nebyla zasklena a tím i trvale umožňovaly větrání prostoru Tesařské konstrukce Je navržen nový krov sedlové střechy o sklonu 30º. Pozednice bude kotvena pomocí pásoviny zabetonované do žlb. věnce. výpis prvků krovu název šířka výška délka ks bm m 3 krokev 0,1 0,14 3, ,8 0,9072 pozednice 0,14 0,1 6, ,5 0,189 kleština 0,06 0,14 5,6 9 50,4 0,42336 bednění 3,6 0,024 8,35 2 1,44288 celkem 2, Klempířské konstrukce Krytina je navržena z bezúdržbového falcovaného plechu v hnědém odstínu korespondujícím s hospodářskou budovou. V oblasti nad vstupem do objektu budou instalovány zachytávače sněhu. Klempířské konstrukce budou přichyceny v souladu s ČSN

6 Specifikace klempířských prací a výrobků z bezúdržbového materiálu (např. Lindab): označ. popis rozměry měr. množství poznámka na výk. R.Š. mm jedn. 1/K falcovaný plech m 2 60,2 2/K Podokapní žlab, půlkruhový, DN 160mm 330 bm 18,70 včetně kotlíku, čela a háků 3/K odpadní trouba kruhová DN 100mm 330 bm 4,00 včetně výtokového kolena Nátěry Tesařské konstrukce Zabudované dřevěné prvky budou opatřeny 1 x hloubkovým dřevoimpregnačním nátěrem Brillux Zámečnické konstrukce Dveřní kovové zárubně, mříže apod. budou opatřeny nátěrem: - základní antikorozním nátěrem 850 (Brillux) - 2 x nátěr matný Brillux 880 RAL bude upřesněn v průběhu realizace Vnější stěny Budou opatřeny ochranným nátěrem vnějších omítek dvounásobný včetně penetrace odolným proti povětrnostním vlivům a UV záření s fungicidní přísadou bílý Malby Jedná se výmalby všech stěn a stropů v dotčených místnostech: - přeštukované stěny a stropy s odstraněnými nenosnými prvky a dle potřeby oškrábané stávající vrstvy budou opatřeny nátěrem: - 1 x krycí bílá Brillux 955 ELF max. 20% ředěná - 1 x krycí bílá Brillux 955 ELF max. 10% ředěná Elektroinstalace Ve skladu terčů je proveden jednoduchý rozvod elektro osvětlení. V rámci opravy střechy budou rozvody a svítidla zkontrolována a případně opravena a dána do souladu s platnou ČSN. Po ukončení opravy bude provedena revize a vydána revizní zpráva elektroinstalace včetně hromosvodu Požárně bezpečnostní řešení Oprava střechy skladu terčů nemá vliv na požárního hlediska Hromosvod V souvislosti s opravou střechy skladu terčů projektant doporučuje provést jímací soustavu hromosvodu jako kombinaci mřížového hromosvodu a pomocných jímačů z drátu AlMgSi Ø 10 mm. 6

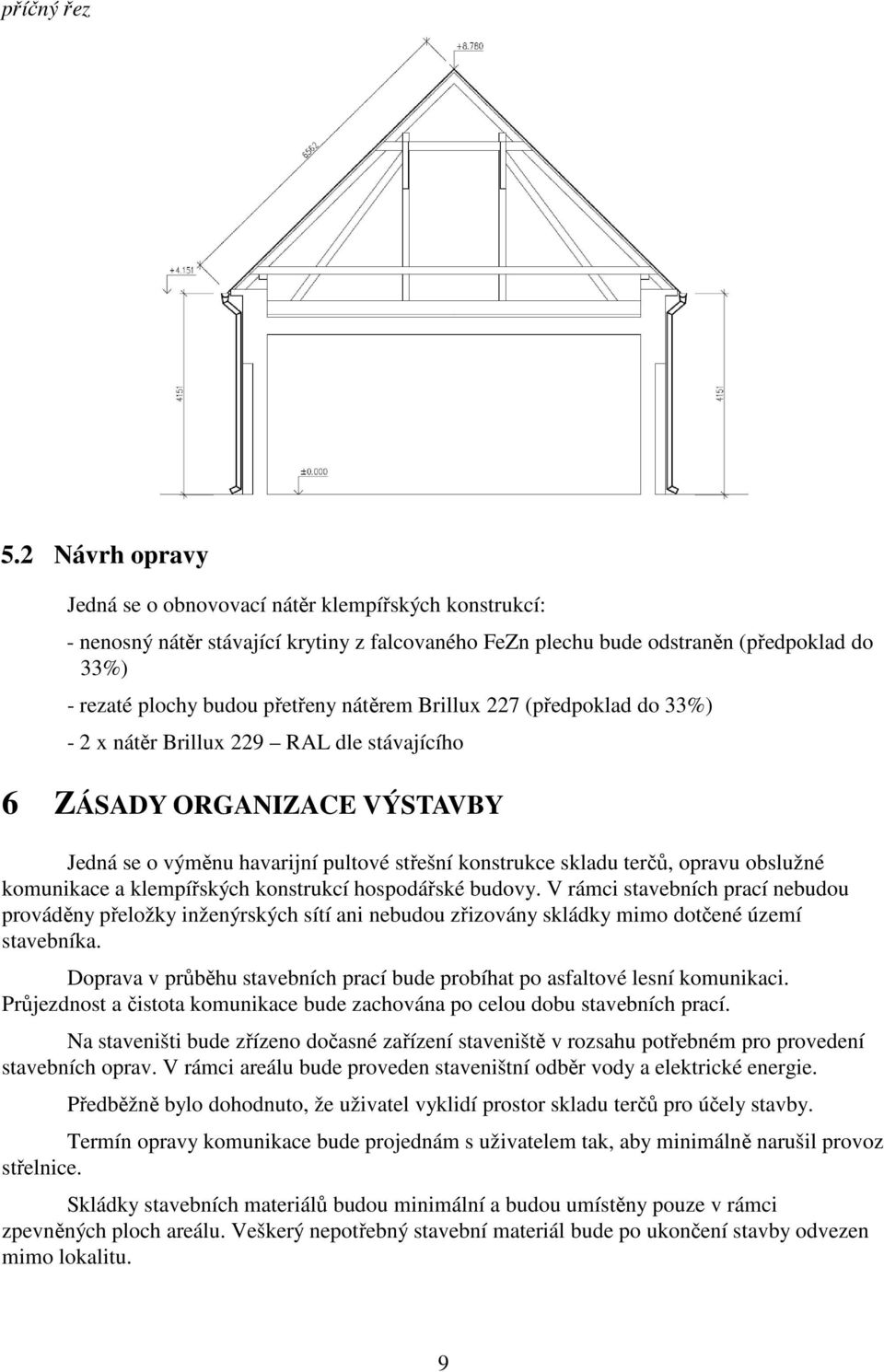

7 Jímací vedení uložit na nízkých izolačních podpěrách, spoje provést z nerezových svorek. Pomocné jímače dlouhé cca 60 cm z drátu AlMgSi Ø 10 mm budou vytočeny ven z objektu pod úhlem cca 45. Projektant doporučuje provést dva svody pod omítkou, respektive nebo na podpěrách a pod ochranným úhelníkem. Svody ukončit na nerezové (V4A) zemní zkušební svorce ZZS. Zemní část hromosvodu bude provedena z materiálu FeZn pásek 30x4 mm nebo drát Ø 10 mm. Každý svod bude mít samostatnou ZZS a samostatný tyčový zemnič vzdálený cca 2 m od objektu, s maximálním zemním odporem 10 Ω. Propojení ZZS samostatný zemnič, bude provedeno bez přerušení drátem FeZn Ø 10 mm. Při nedosažení zemního odporu jednotlivých zemničů bude okolo objektu (cca 1-2 m) cm pod terénem uloženo okružní uzemnění z pásku FeZn 30 x 4 mm, v místech křížení se samostatným zemničem bude okružní zemnič a svod k samostatnému zemniči v zemi spojen. Hromosvod je navržena s ohledem na maximální bezpečnost a odolnost proti neoprávněnému nebo neodbornému zásahu nepovolané osoby laické obsluhy. Všechny připomínky a další požadavky investora budou po zapsání do stavebního deníku zapracovány v souladu s platnými normami. 4 KOMUNIKACE 4.1 Popis stávajícího stavu Předmětem opravy je vnitroareálová komunikace v osové délce 61,3m, překonávající výškový rozdíl 10,45m. Komunikace zajišťuje příjezd k hospodářské budově a skladu terčů. Průměrná šířka vozovky je 3m. Vozovka obslužné místní komunikace je dle ČSN přílohy C zatříděná do třídy dopravního zatížení VI; charakteristika zatížení velmi lehké; celoroční průměr počtu přejezdu těžkých nákladních vozidel v obou směrech za 24 hodin menší než 15. Dle stávající úrovně kvality vozovky je možné komunikaci rozdělit na úsek horní a dolní. V dolním úseku je patrný zachovalý asfaltový kryt, který vykazuje pouze drobné výmoly, z asfaltového krytu vystupuje podkladní makadam a místy se usazují naplaveniny. Celkem se jedná o 140m 2. V horním úseku není asfaltový kryt patrný; pouze slabá vrstva štěrku bez podkladu. Tato část komunikace vykazuje velké výmoly, přes které jízda automobilem je obtížná. Celkem se jedná o 72m 2. Komunikace je odvodněna přirozeným spádem mimo plochu. 4.2 Návrh opravy Před započetím prací je nutno ověřit, zda-li v ploše dotčené navrženou opravou nejsou položeny rozvody nn, slaboproudu nebo jiných inženýrských sítí Dolní úsek V ploše cca 140 m 2 bude provedena oprava v tomto rozsahu: - vymytí naplaveniny a nesoudržné části stávajícího asfaltového povrchu tlakovou vodou 7

8 - vyrovnání nerovností prohlubní, děr apod. směsí z asfaltového koberce otevřené zrnitosti, která bude zhutněna vhodným typem hutnících prostředků ve třech fázích - položení asfaltového koberce z litého asfaltu o průměrné výšce 30 mm hrubým drceným kamenivem ještě do horké položené směsi (pro snadnější jízdu podélném sklonu 17%) Horní část V ploše cca 72 m 2 bude provedena oprava v tomto rozsahu: - vybourání stávajících vrstev (kufru) o celkové tloušťce cca. 300 mm s odvozem na skládku - úprava a zhutnění pláně - zhutněná podkladní vrstva z vibrovaného štěrku o tl. 200 mm (rozprostírání a hutnění kostry má být prováděno pokud možno v jedné vrstvě a kamenivo má být hrubé drcené obvyklé frakce 32-63; po zhutnění štěrkové vrstvy se rozprostírá výplňové kamenivo postupně v několika vrstvách, tak jak je zavibrováno; jako výplňové kamenivo může být použita štěrkodrť frakce 0-16, případně drcené kamenivo do velikosti zrna 11mm - položení ložné vrstvy krytu z asfaltového koberce otevřené zrnitosti o tl. 60 mm, která bude zhutněna vhodným typem hutnicích prostředků ve třech fázích (1.fáze ještě za teploty od 100 do 185 C, druhá pak ještě v rozmezí od 70 do 135 C závěrečná fáze hutnění při minimální teplotě 60 C - položení krytové vrstvy z litého asfaltu o tl. 30 mm s pohozem hrubým drceným kamenivem ještě do horké položené směsi (pro snadnější jízdu podélném sklonu 17%). 5 HOSPODÁŘSKÁ BUDOVA 5.1 Popis stávajícího stavu Dle požadavku investora a správce areálu budou provedeny opravy klempířských konstrukcí. Hospodářská budova je zastřešena sedlovou střechou s krytinou z falcovaného plechu, odvodněná podokapními půlkruhovými žlaby s kotlíky a kruhovými troubami. Klempířské konstrukce byly opatřeny nátěrem, který je dožilý, značně odchlíplý a nechrání pozinkovaný plech. Jedná se o: m 2 krytiny z falcovaného plechu - 73 bm půlkruhového žlabu DN 160mm - 17 bm kruhové odpadní trouby + 4 výtokové kolena DN 100mm 8

9 příčný řez 5.2 Návrh opravy Jedná se o obnovovací nátěr klempířských konstrukcí: - nenosný nátěr stávající krytiny z falcovaného FeZn plechu bude odstraněn (předpoklad do 33%) - rezaté plochy budou přetřeny nátěrem Brillux 227 (předpoklad do 33%) - 2 x nátěr Brillux 229 RAL dle stávajícího 6 ZÁSADY ORGANIZACE VÝSTAVBY Jedná se o výměnu havarijní pultové střešní konstrukce skladu terčů, opravu obslužné komunikace a klempířských konstrukcí hospodářské budovy. V rámci stavebních prací nebudou prováděny přeložky inženýrských sítí ani nebudou zřizovány skládky mimo dotčené území stavebníka. Doprava v průběhu stavebních prací bude probíhat po asfaltové lesní komunikaci. Průjezdnost a čistota komunikace bude zachována po celou dobu stavebních prací. Na staveništi bude zřízeno dočasné zařízení staveniště v rozsahu potřebném pro provedení stavebních oprav. V rámci areálu bude proveden staveništní odběr vody a elektrické energie. Předběžně bylo dohodnuto, že uživatel vyklidí prostor skladu terčů pro účely stavby. Termín opravy komunikace bude projednám s uživatelem tak, aby minimálně narušil provoz střelnice. Skládky stavebních materiálů budou minimální a budou umístěny pouze v rámci zpevněných ploch areálu. Veškerý nepotřebný stavební materiál bude po ukončení stavby odvezen mimo lokalitu. 9

10 Na základě dohody mezi uživatelem a zhotovitelem budou upřesněny možnosti na využívání prostorů pro účely stavby jako kancelář, šatna, WC a umývárna. Stavební práce budou probíhat v uzavřeném areálu a nebudou navrhovány speciální úpravy z hlediska bezpečnosti a ochrany zdraví třetích osob. Staveniště stavebních opravy je navrženo v rámci pozemku investora a jeho uspořádání se nedotýká veřejných zájmů. Stavba bude provedena odbornou firmou ve smyslu zákona 183/2006 Sb. Bude vypracován plán bezpečnosti a ochrany zdraví při práci na staveništi podle zákona o zajištění dalších podmínek bezpečnosti a ochrany zdraví při práci, 15 zákona č. 309/2006 Sb., kterým se upravují další požadavky bezpečnosti a ochrany zdraví při práci v pracovněprávních vztazích a o zajištění bezpečnosti a ochrany zdraví při činnosti nebo poskytování služeb mimo pracovněprávní vztahy (zákon o zajištění dalších podmínek bezpečnosti a ochrany zdraví při práci) Zhotovitel stavebních prací musí minimálně dva týdny předem uživateli předložit seznam pracovníků pro jejich prověření, což je podmínka pro jejich vstup do areálu. Stavba bude provedena dle 160 odst. 1 zákona č. 183/2006 stavebním podnikatelem dle výsledku výběrového řízení. Zhotovitel stavby je povinen provádět stavbu v souladu s rozhodnutím nebo jiným opatřením stavebního úřadu a s ověřenou projektovou dokumentací, dodržet obecné požadavky na výstavbu, popřípadě jiné technické předpisy a technické normy a zajistit dodržování povinností k ochraně života, zdraví, životního prostředí a bezpečnosti práce vyplývajících ze zvláštních právních předpisů. Zhotovitel stavby musí pro stavbu použít jen takové výrobky, materiály a konstrukce, jejichž vlastnosti z hlediska způsobilosti stavby pro navržený účel zaručují, že stavba při správném provedení a běžné údržbě po dobu předpokládané existence splní požadavky na mechanickou odolnost a stabilitu, požární bezpečnost, hygienu, ochranu zdraví a životního prostředí, bezpečnost při udržování a užívání stavby, ochranu proti hluku a na úsporu energie. Zhotovitel stavby zajistí ekologickou likvidaci veškerých odpadů vzniklých stavbou. Zhotovitel zpracuje harmonogram prací zahrnující i technické postupy vycházející z vybavení a zkušeností zhotovitele tzv. technologický postup prací. Při provádění stavby bude dodržen zákon 22/1997 Sb. o technických požadavcích na výrobky ve znění jeho novel. Lze použít obdobné materiály a řešení při dodržení výše uvedených technických parametrů. Praha, prosinec 2011 vypracoval: 10
