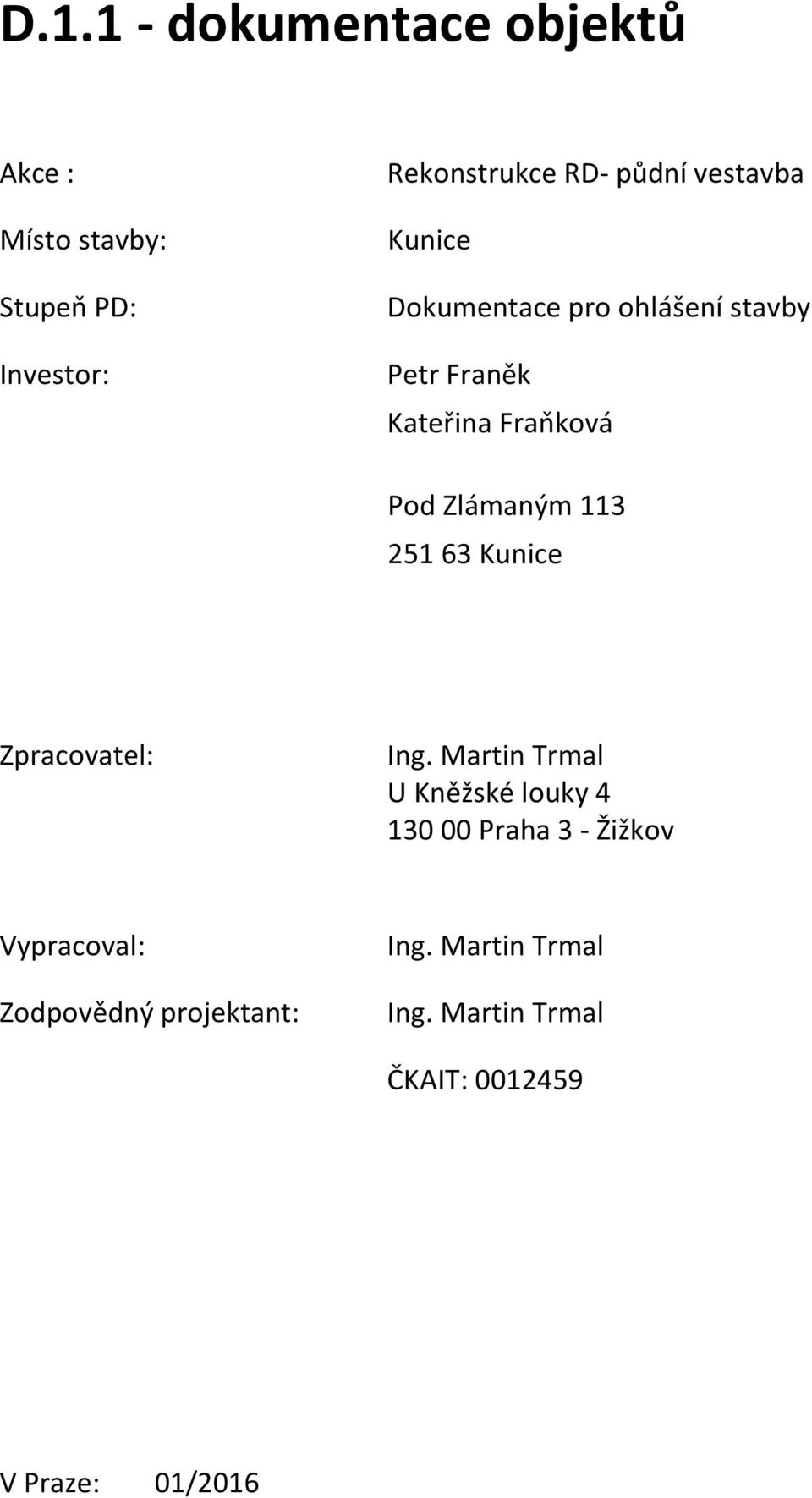

1 D dokumentace objektů Akce : Místo stavby: Stupeň PD: Investor: Rekonstrukce RD- půdní vestavba Kunice Dokumentace pro ohlášení stavby Petr Franěk Kateřina Fraňková Pod Zlámaným Kunice Zpracovatel: Ing. Martin Trmal U Kněžské louky Praha 3 - Žižkov Vypracoval: Zodpovědný projektant: Ing. Martin Trmal Ing. Martin Trmal ČKAIT: V Praze: 01/2016

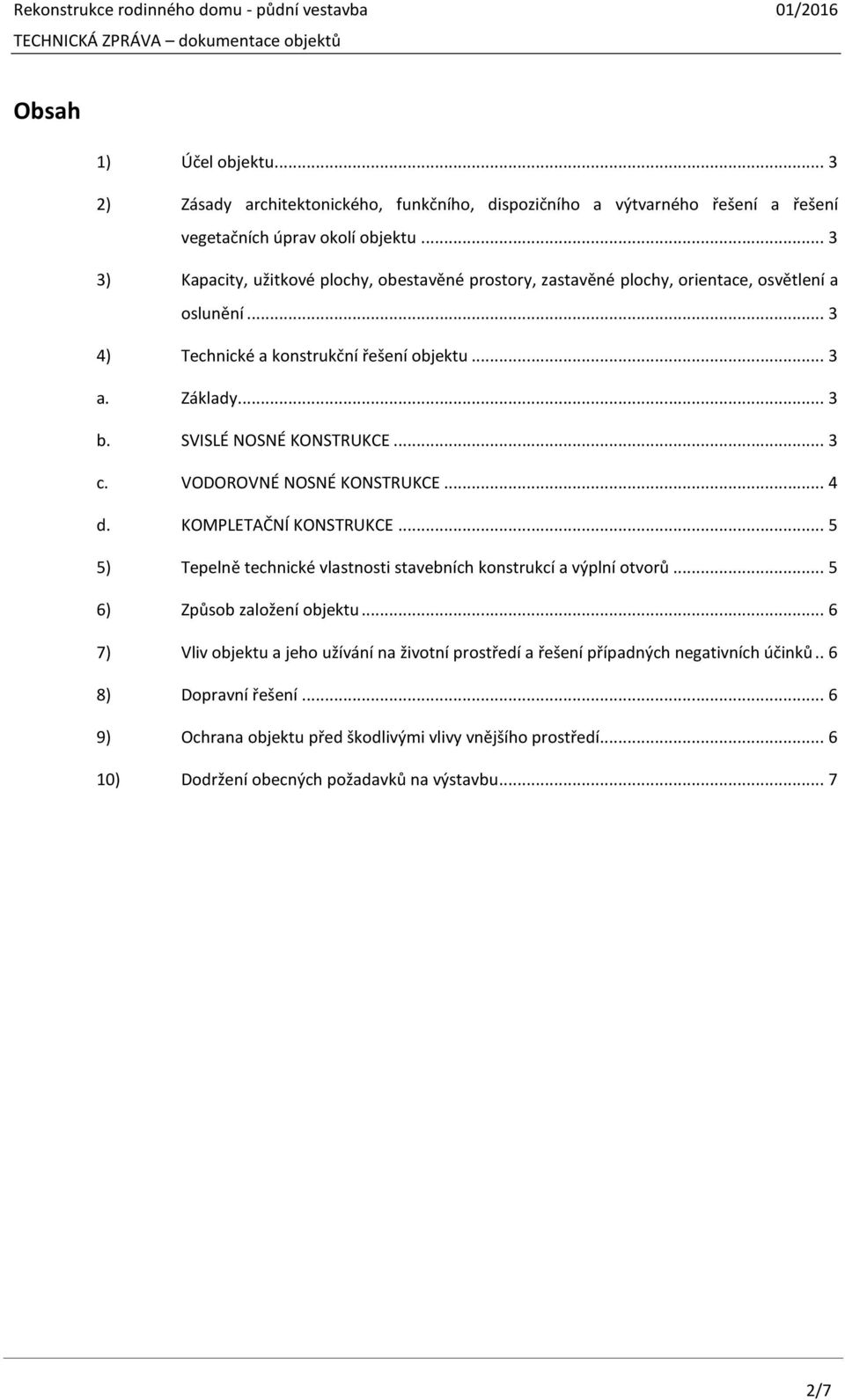

2 Obsah 1) Účel objektu ) Zásady architektonického, funkčního, dispozičního a výtvarného řešení a řešení vegetačních úprav okolí objektu ) Kapacity, užitkové plochy, obestavěné prostory, zastavěné plochy, orientace, osvětlení a oslunění ) Technické a konstrukční řešení objektu... 3 a. Základy... 3 b. SVISLÉ NOSNÉ KONSTRUKCE... 3 c. VODOROVNÉ NOSNÉ KONSTRUKCE... 4 d. KOMPLETAČNÍ KONSTRUKCE ) Tepelně technické vlastnosti stavebních konstrukcí a výplní otvorů ) Způsob založení objektu ) Vliv objektu a jeho užívání na životní prostředí a řešení případných negativních účinků.. 6 8) Dopravní řešení ) Ochrana objektu před škodlivými vlivy vnějšího prostředí ) Dodržení obecných požadavků na výstavbu /7

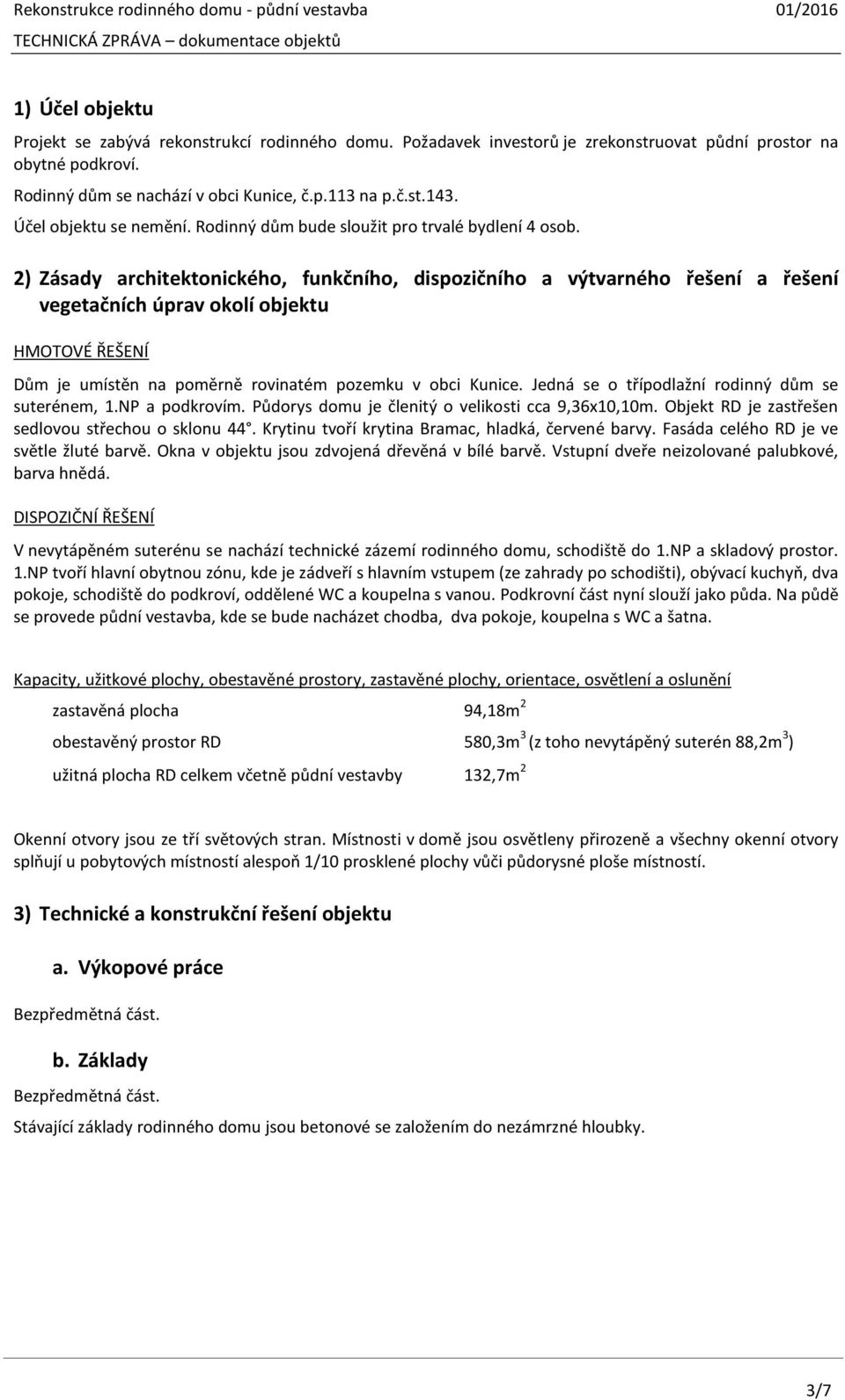

3 1) Účel objektu Projekt se zabývá rekonstrukcí rodinného domu. Požadavek investorů je zrekonstruovat půdní prostor na obytné podkroví. Rodinný dům se nachází v obci Kunice, č.p.113 na p.č.st.143. Účel objektu se nemění. Rodinný dům bude sloužit pro trvalé bydlení 4 osob. 2) Zásady architektonického, funkčního, dispozičního a výtvarného řešení a řešení vegetačních úprav okolí objektu HMOTOVÉ ŘEŠENÍ Dům je umístěn na poměrně rovinatém pozemku v obci Kunice. Jedná se o třípodlažní rodinný dům se suterénem, 1.NP a podkrovím. Půdorys domu je členitý o velikosti cca 9,36x10,10m. Objekt RD je zastřešen sedlovou střechou o sklonu 44. Krytinu tvoří krytina Bramac, hladká, červené barvy. Fasáda celého RD je ve světle žluté barvě. Okna v objektu jsou zdvojená dřevěná v bílé barvě. Vstupní dveře neizolované palubkové, barva hnědá. DISPOZIČNÍ ŘEŠENÍ V nevytápěném suterénu se nachází technické zázemí rodinného domu, schodiště do 1.NP a skladový prostor. 1.NP tvoří hlavní obytnou zónu, kde je zádveří s hlavním vstupem (ze zahrady po schodišti), obývací kuchyň, dva pokoje, schodiště do podkroví, oddělené WC a koupelna s vanou. Podkrovní část nyní slouží jako půda. Na půdě se provede půdní vestavba, kde se bude nacházet chodba, dva pokoje, koupelna s WC a šatna. Kapacity, užitkové plochy, obestavěné prostory, zastavěné plochy, orientace, osvětlení a oslunění zastavěná plocha 94,18m 2 obestavěný prostor RD 580,3m 3 (z toho nevytápěný suterén 88,2m 3 ) užitná plocha RD celkem včetně půdní vestavby 132,7m 2 Okenní otvory jsou ze tří světových stran. Místnosti v domě jsou osvětleny přirozeně a všechny okenní otvory splňují u pobytových místností alespoň 1/10 prosklené plochy vůči půdorysné ploše místností. 3) Technické a konstrukční řešení objektu a. Výkopové práce Bezpředmětná část. b. Základy Bezpředmětná část. Stávající základy rodinného domu jsou betonové se založením do nezámrzné hloubky. 3/7

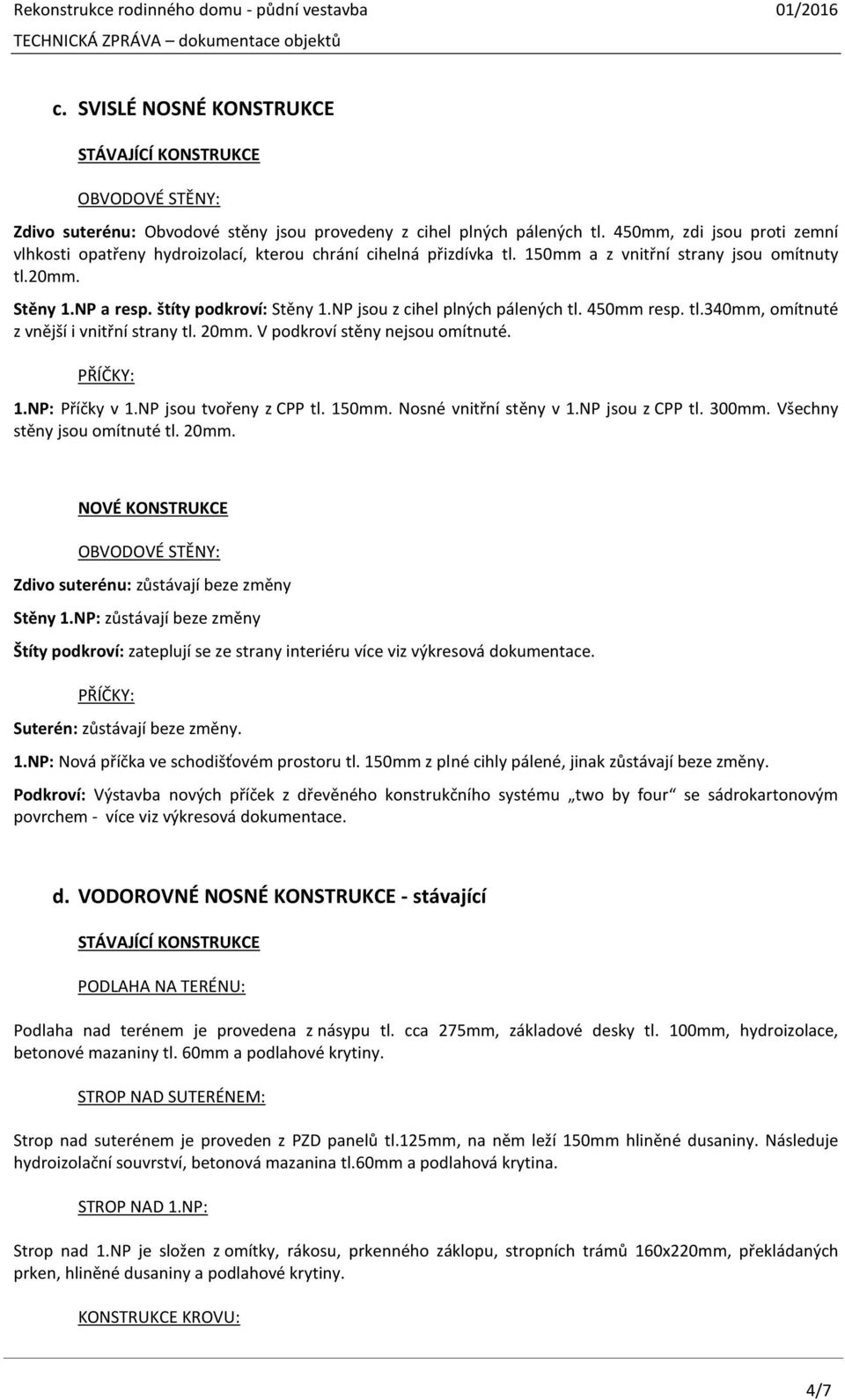

4 c. SVISLÉ NOSNÉ KONSTRUKCE STÁVAJÍCÍ KONSTRUKCE OBVODOVÉ STĚNY: Zdivo suterénu: Obvodové stěny jsou provedeny z cihel plných pálených tl. 450mm, zdi jsou proti zemní vlhkosti opatřeny hydroizolací, kterou chrání cihelná přizdívka tl. 150mm a z vnitřní strany jsou omítnuty tl.20mm. Stěny 1.NP a resp. štíty podkroví: Stěny 1.NP jsou z cihel plných pálených tl. 450mm resp. tl.340mm, omítnuté z vnější i vnitřní strany tl. 20mm. V podkroví stěny nejsou omítnuté. PŘÍČKY: 1.NP: Příčky v 1.NP jsou tvořeny z CPP tl. 150mm. Nosné vnitřní stěny v 1.NP jsou z CPP tl. 300mm. Všechny stěny jsou omítnuté tl. 20mm. NOVÉ KONSTRUKCE OBVODOVÉ STĚNY: Zdivo suterénu: zůstávají beze změny Stěny 1.NP: zůstávají beze změny Štíty podkroví: zateplují se ze strany interiéru více viz výkresová dokumentace. PŘÍČKY: Suterén: zůstávají beze změny. 1.NP: Nová příčka ve schodišťovém prostoru tl. 150mm z plné cihly pálené, jinak zůstávají beze změny. Podkroví: Výstavba nových příček z dřevěného konstrukčního systému two by four se sádrokartonovým povrchem - více viz výkresová dokumentace. d. VODOROVNÉ NOSNÉ KONSTRUKCE - stávající STÁVAJÍCÍ KONSTRUKCE PODLAHA NA TERÉNU: Podlaha nad terénem je provedena z násypu tl. cca 275mm, základové desky tl. 100mm, hydroizolace, betonové mazaniny tl. 60mm a podlahové krytiny. STROP NAD SUTERÉNEM: Strop nad suterénem je proveden z PZD panelů tl.125mm, na něm leží 150mm hliněné dusaniny. Následuje hydroizolační souvrství, betonová mazanina tl.60mm a podlahová krytina. STROP NAD 1.NP: Strop nad 1.NP je složen z omítky, rákosu, prkenného záklopu, stropních trámů 160x220mm, překládaných prken, hliněné dusaniny a podlahové krytiny. KONSTRUKCE KROVU: 4/7

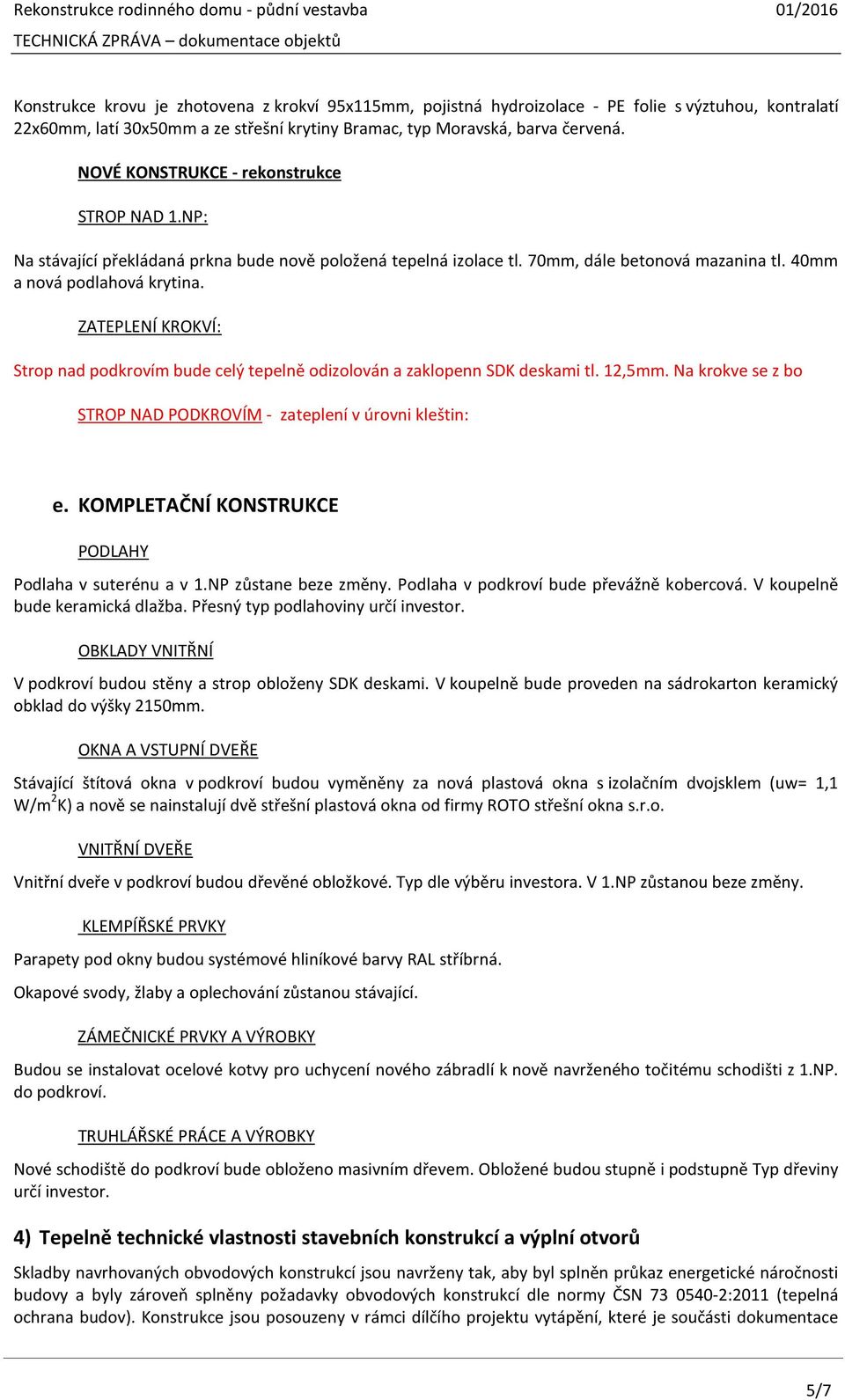

5 Konstrukce krovu je zhotovena z krokví 95x115mm, pojistná hydroizolace - PE folie s výztuhou, kontralatí 22x60mm, latí 30x50mm a ze střešní krytiny Bramac, typ Moravská, barva červená. NOVÉ KONSTRUKCE - rekonstrukce STROP NAD 1.NP: Na stávající překládaná prkna bude nově položená tepelná izolace tl. 70mm, dále betonová mazanina tl. 40mm a nová podlahová krytina. ZATEPLENÍ KROKVÍ: Strop nad podkrovím bude celý tepelně odizolován a zaklopenn SDK deskami tl. 12,5mm. Na krokve se z bo STROP NAD PODKROVÍM - zateplení v úrovni kleštin: e. KOMPLETAČNÍ KONSTRUKCE PODLAHY Podlaha v suterénu a v 1.NP zůstane beze změny. Podlaha v podkroví bude převážně kobercová. V koupelně bude keramická dlažba. Přesný typ podlahoviny určí investor. OBKLADY VNITŘNÍ V podkroví budou stěny a strop obloženy SDK deskami. V koupelně bude proveden na sádrokarton keramický obklad do výšky 2150mm. OKNA A VSTUPNÍ DVEŘE Stávající štítová okna v podkroví budou vyměněny za nová plastová okna s izolačním dvojsklem (uw= 1,1 W/m 2 K) a nově se nainstalují dvě střešní plastová okna od firmy ROTO střešní okna s.r.o. VNITŘNÍ DVEŘE Vnitřní dveře v podkroví budou dřevěné obložkové. Typ dle výběru investora. V 1.NP zůstanou beze změny. KLEMPÍŘSKÉ PRVKY Parapety pod okny budou systémové hliníkové barvy RAL stříbrná. Okapové svody, žlaby a oplechování zůstanou stávající. ZÁMEČNICKÉ PRVKY A VÝROBKY Budou se instalovat ocelové kotvy pro uchycení nového zábradlí k nově navrženého točitému schodišti z 1.NP. do podkroví. TRUHLÁŘSKÉ PRÁCE A VÝROBKY Nové schodiště do podkroví bude obloženo masivním dřevem. Obložené budou stupně i podstupně Typ dřeviny určí investor. 4) Tepelně technické vlastnosti stavebních konstrukcí a výplní otvorů Skladby navrhovaných obvodových konstrukcí jsou navrženy tak, aby byl splněn průkaz energetické náročnosti budovy a byly zároveň splněny požadavky obvodových konstrukcí dle normy ČSN :2011 (tepelná ochrana budov). Konstrukce jsou posouzeny v rámci dílčího projektu vytápění, které je součásti dokumentace 5/7

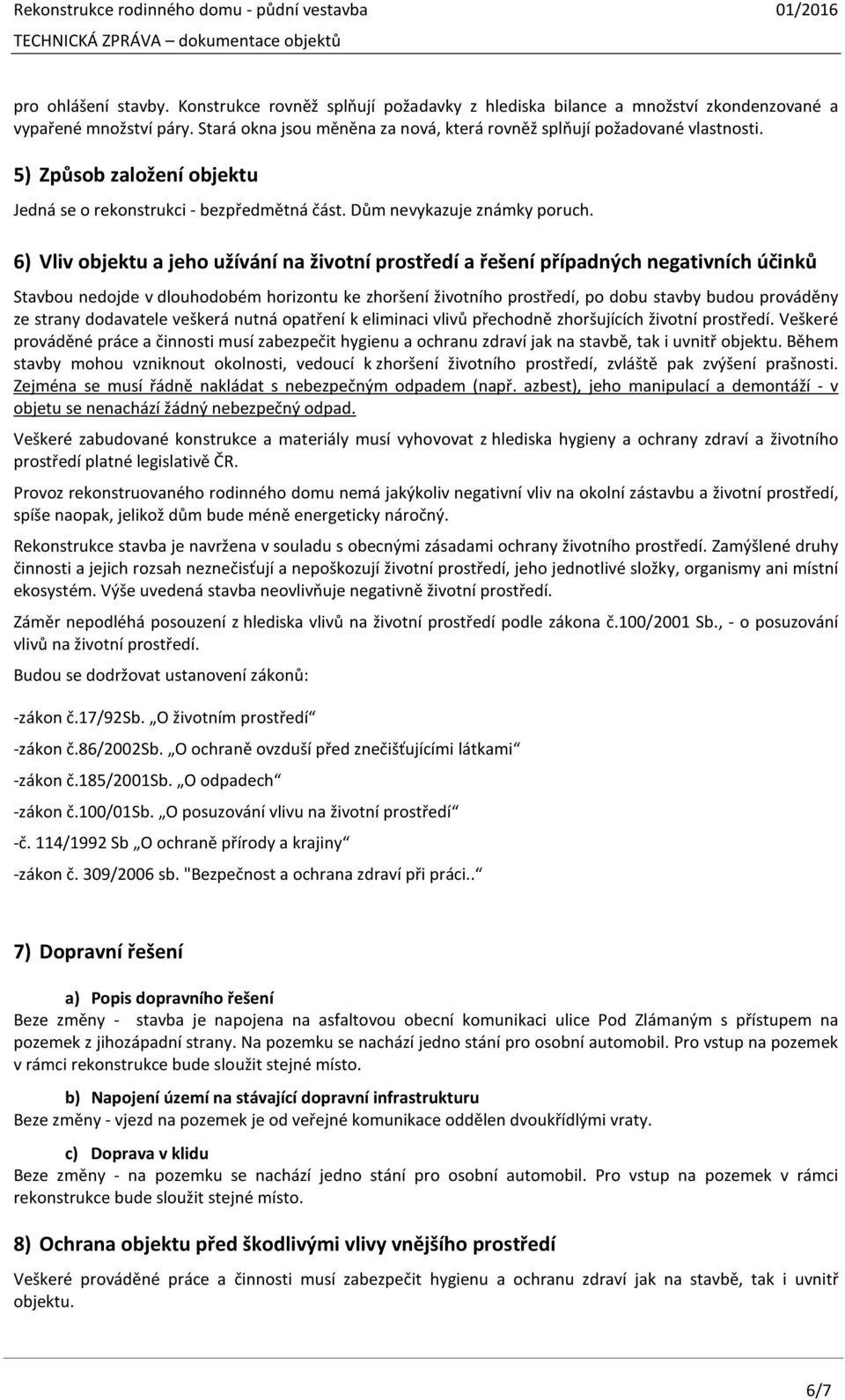

6 pro ohlášení stavby. Konstrukce rovněž splňují požadavky z hlediska bilance a množství zkondenzované a vypařené množství páry. Stará okna jsou měněna za nová, která rovněž splňují požadované vlastnosti. 5) Způsob založení objektu Jedná se o rekonstrukci - bezpředmětná část. Dům nevykazuje známky poruch. 6) Vliv objektu a jeho užívání na životní prostředí a řešení případných negativních účinků Stavbou nedojde v dlouhodobém horizontu ke zhoršení životního prostředí, po dobu stavby budou prováděny ze strany dodavatele veškerá nutná opatření k eliminaci vlivů přechodně zhoršujících životní prostředí. Veškeré prováděné práce a činnosti musí zabezpečit hygienu a ochranu zdraví jak na stavbě, tak i uvnitř objektu. Během stavby mohou vzniknout okolnosti, vedoucí k zhoršení životního prostředí, zvláště pak zvýšení prašnosti. Zejména se musí řádně nakládat s nebezpečným odpadem (např. azbest), jeho manipulací a demontáží - v objetu se nenachází žádný nebezpečný odpad. Veškeré zabudované konstrukce a materiály musí vyhovovat z hlediska hygieny a ochrany zdraví a životního prostředí platné legislativě ČR. Provoz rekonstruovaného rodinného domu nemá jakýkoliv negativní vliv na okolní zástavbu a životní prostředí, spíše naopak, jelikož dům bude méně energeticky náročný. Rekonstrukce stavba je navržena v souladu s obecnými zásadami ochrany životního prostředí. Zamýšlené druhy činnosti a jejich rozsah neznečisťují a nepoškozují životní prostředí, jeho jednotlivé složky, organismy ani místní ekosystém. Výše uvedená stavba neovlivňuje negativně životní prostředí. Záměr nepodléhá posouzení z hlediska vlivů na životní prostředí podle zákona č.100/2001 Sb., - o posuzování vlivů na životní prostředí. Budou se dodržovat ustanovení zákonů: -zákon č.17/92sb. O životním prostředí -zákon č.86/2002sb. O ochraně ovzduší před znečišťujícími látkami -zákon č.185/2001sb. O odpadech -zákon č.100/01sb. O posuzování vlivu na životní prostředí -č. 114/1992 Sb O ochraně přírody a krajiny -zákon č. 309/2006 sb. "Bezpečnost a ochrana zdraví při práci.. 7) Dopravní řešení a) Popis dopravního řešení Beze změny - stavba je napojena na asfaltovou obecní komunikaci ulice Pod Zlámaným s přístupem na pozemek z jihozápadní strany. Na pozemku se nachází jedno stání pro osobní automobil. Pro vstup na pozemek v rámci rekonstrukce bude sloužit stejné místo. b) Napojení území na stávající dopravní infrastrukturu Beze změny - vjezd na pozemek je od veřejné komunikace oddělen dvoukřídlými vraty. c) Doprava v klidu Beze změny - na pozemku se nachází jedno stání pro osobní automobil. Pro vstup na pozemek v rámci rekonstrukce bude sloužit stejné místo. 8) Ochrana objektu před škodlivými vlivy vnějšího prostředí Veškeré prováděné práce a činnosti musí zabezpečit hygienu a ochranu zdraví jak na stavbě, tak i uvnitř objektu. 6/7

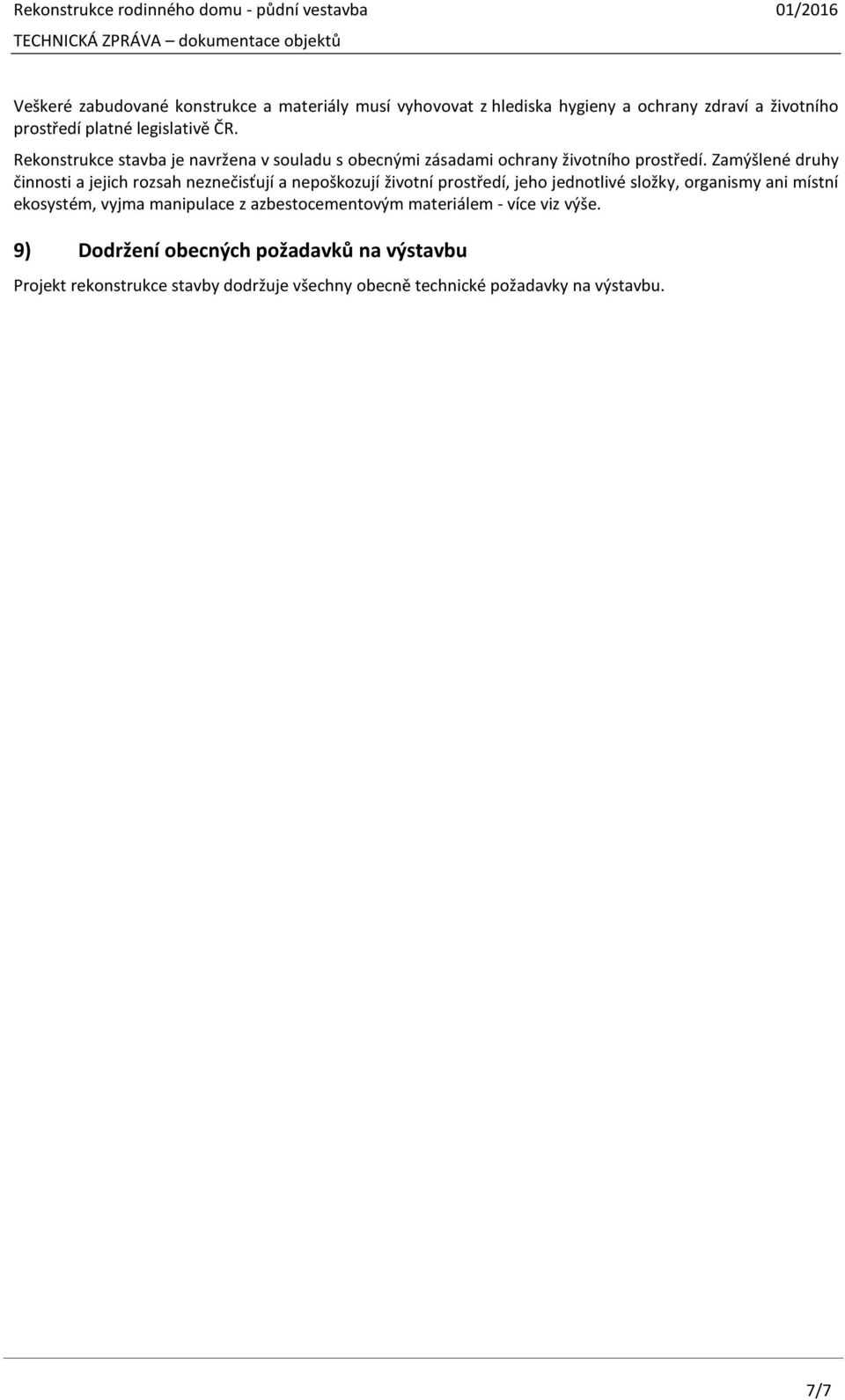

7 Veškeré zabudované konstrukce a materiály musí vyhovovat z hlediska hygieny a ochrany zdraví a životního prostředí platné legislativě ČR. Rekonstrukce stavba je navržena v souladu s obecnými zásadami ochrany životního prostředí. Zamýšlené druhy činnosti a jejich rozsah neznečisťují a nepoškozují životní prostředí, jeho jednotlivé složky, organismy ani místní ekosystém, vyjma manipulace z azbestocementovým materiálem - více viz výše. 9) Dodržení obecných požadavků na výstavbu Projekt rekonstrukce stavby dodržuje všechny obecně technické požadavky na výstavbu. 7/7
