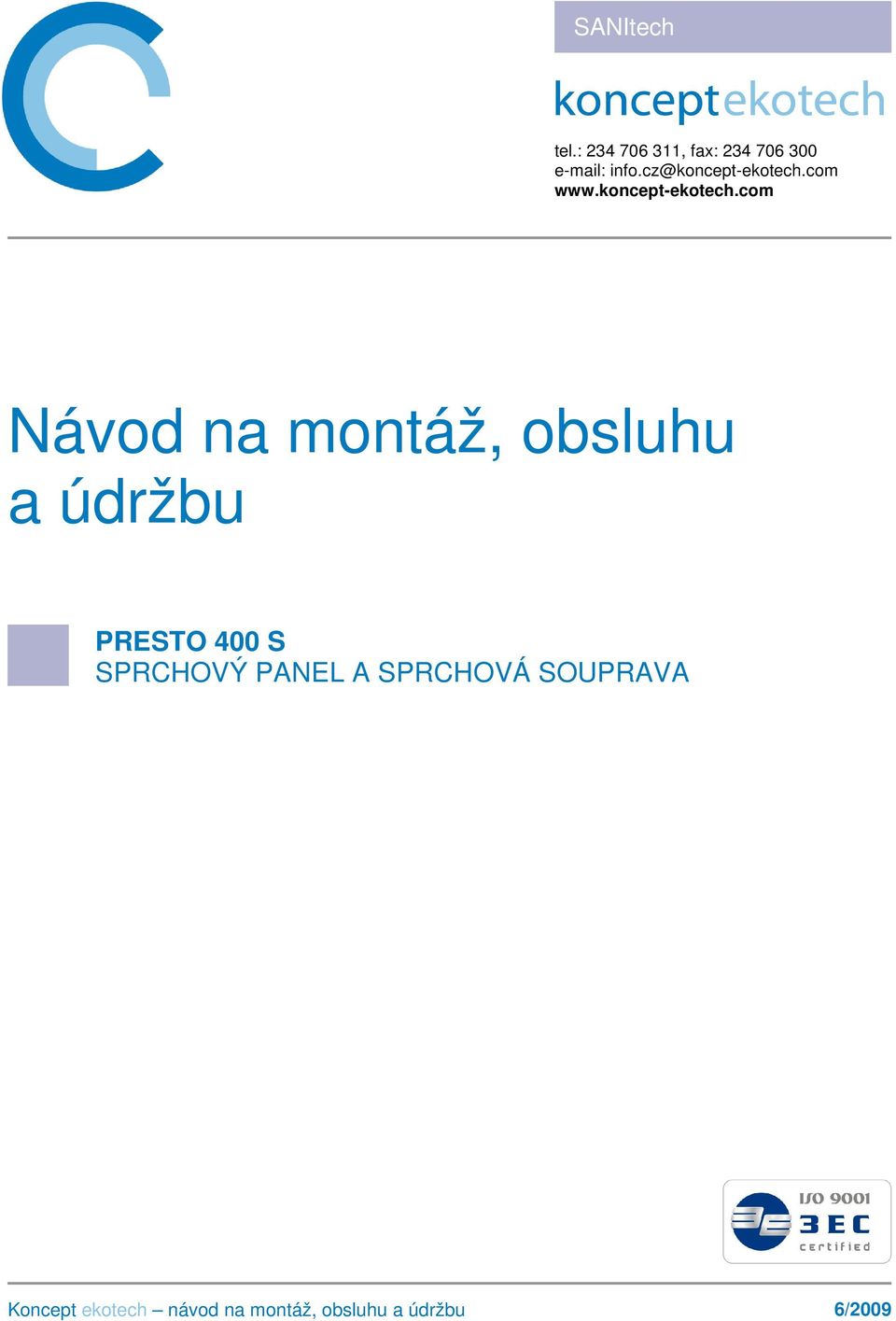

1 SANItech tel.: , fax: Návod na montáž, obsluhu a údržbu PRESTO 400 S 6/2009

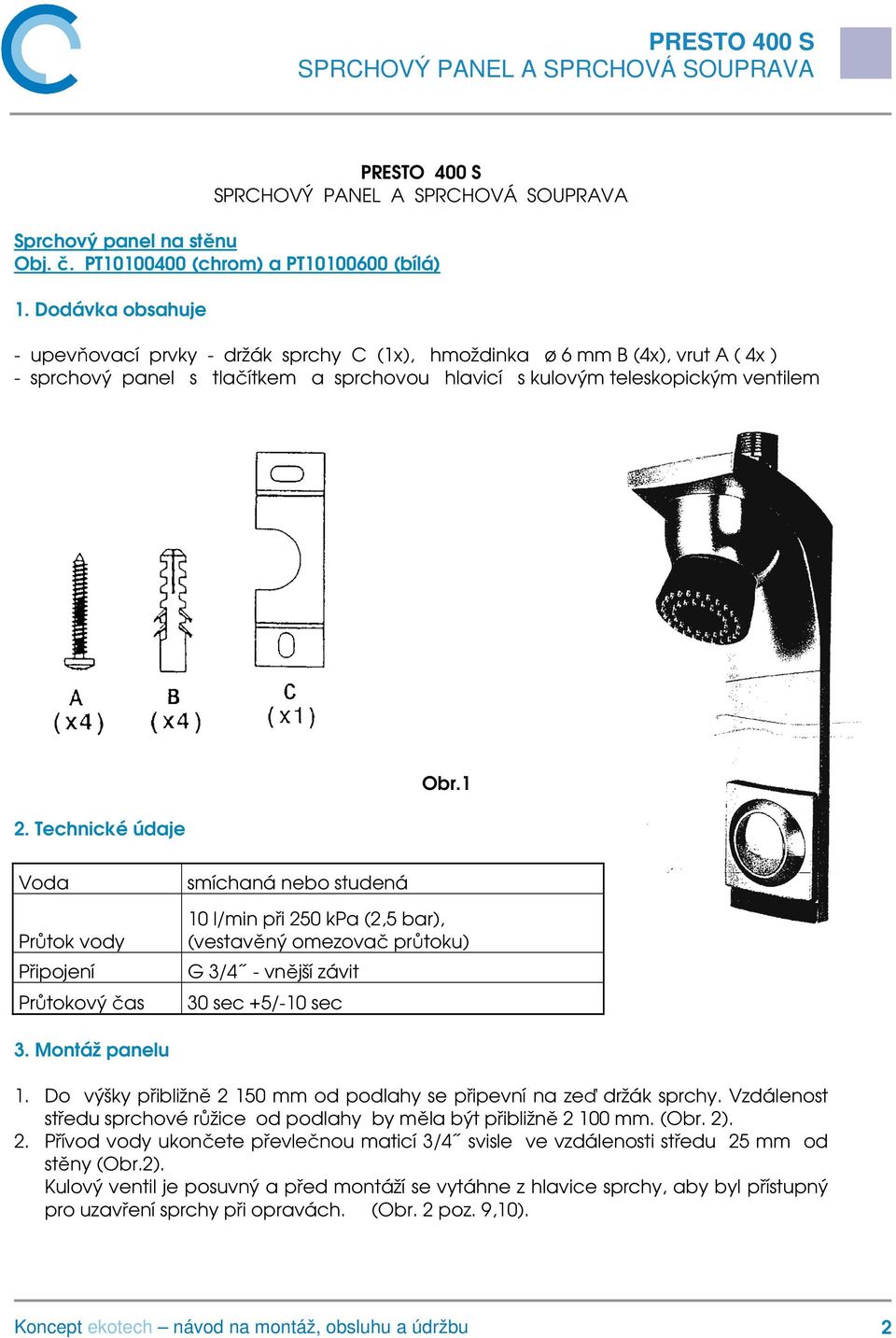

2 PRESTO 400 S Sprchový panel na stěnu Obj. č. PT (chrom) a PT (bílá) 1. Dodávka obsahuje - upevňovací prvky - držák sprchy C (1x), hmoždinka ø 6 mm B (4x), vrut A ( 4x ) - sprchový panel s tlačítkem a sprchovou hlavicí s kulovým teleskopickým ventilem 2. Technické údaje Obr.1 Voda Průtok vody Připojení Průtokový čas smíchaná nebo studená 10 l/min při 250 kpa (2,5 bar), (vestavěný omezovač průtoku) G 3/4 - vnější závit 30 sec +5/-10 sec 3. Montáž panelu 1. Do výšky přibližně mm od podlahy se připevní na zeď držák sprchy. Vzdálenost středu sprchové růžice od podlahy by měla být přibližně mm. (Obr. 2). 2. Přívod vody ukončete převlečnou maticí 3/4 svisle ve vzdálenosti středu 25 mm od stěny (Obr.2). Kulový ventil je posuvný a před montáží se vytáhne z hlavice sprchy, aby byl přístupný pro uzavření sprchy při opravách. (Obr. 2 poz. 9,10). 2

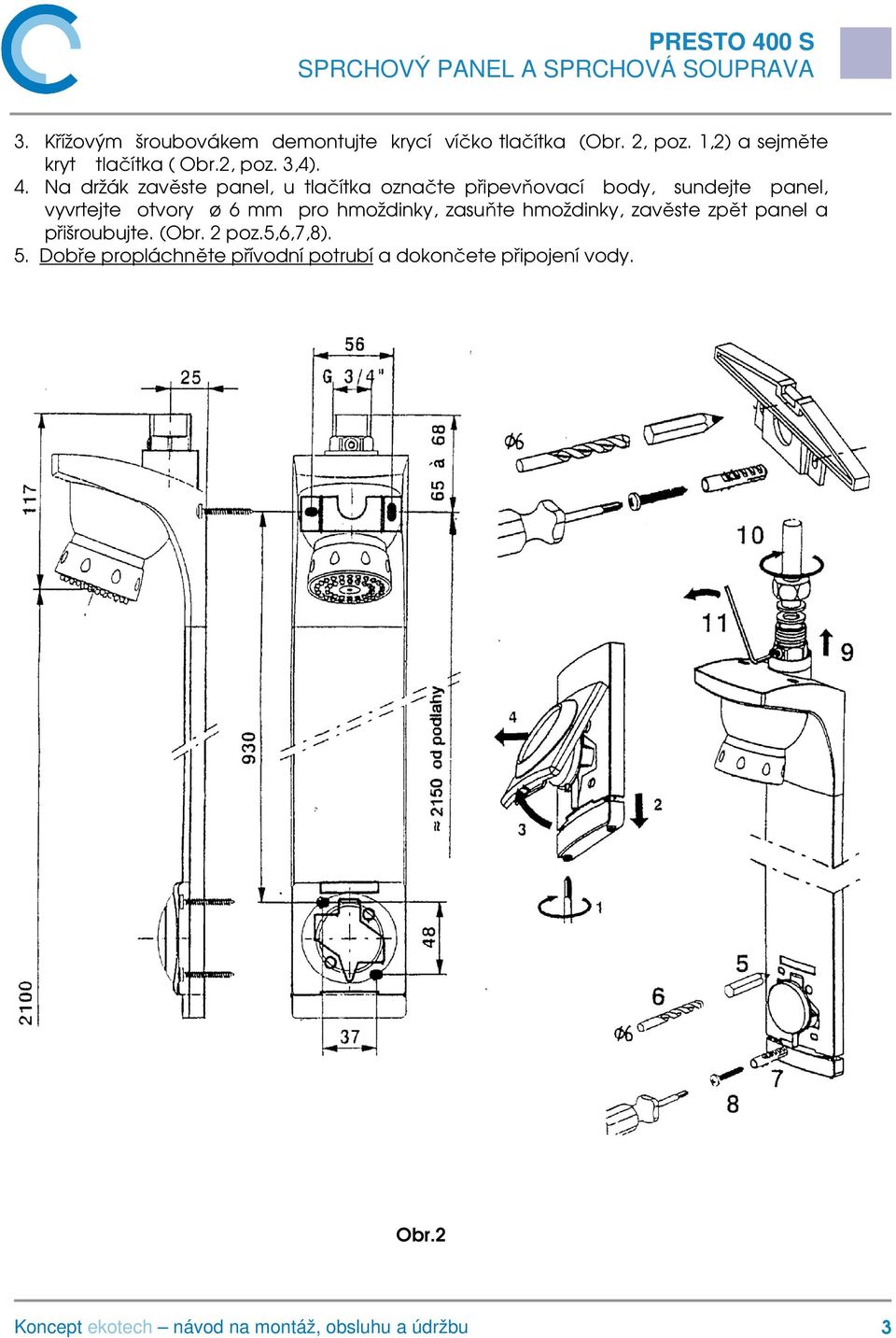

3 3. Křížovým šroubovákem demontujte krycí víčko tlačítka (Obr. 2, poz. 1,2) a sejměte kryt tlačítka ( Obr.2, poz. 3,4). 4. Na držák zavěste panel, u tlačítka označte připevňovací body, sundejte panel, vyvrtejte otvory ø 6 mm pro hmoždinky, zasuňte hmoždinky, zavěste zpět panel a přišroubujte. (Obr. 2 poz.5,6,7,8). 5. Dobře propláchněte přívodní potrubí a dokončete připojení vody. Obr.2 3

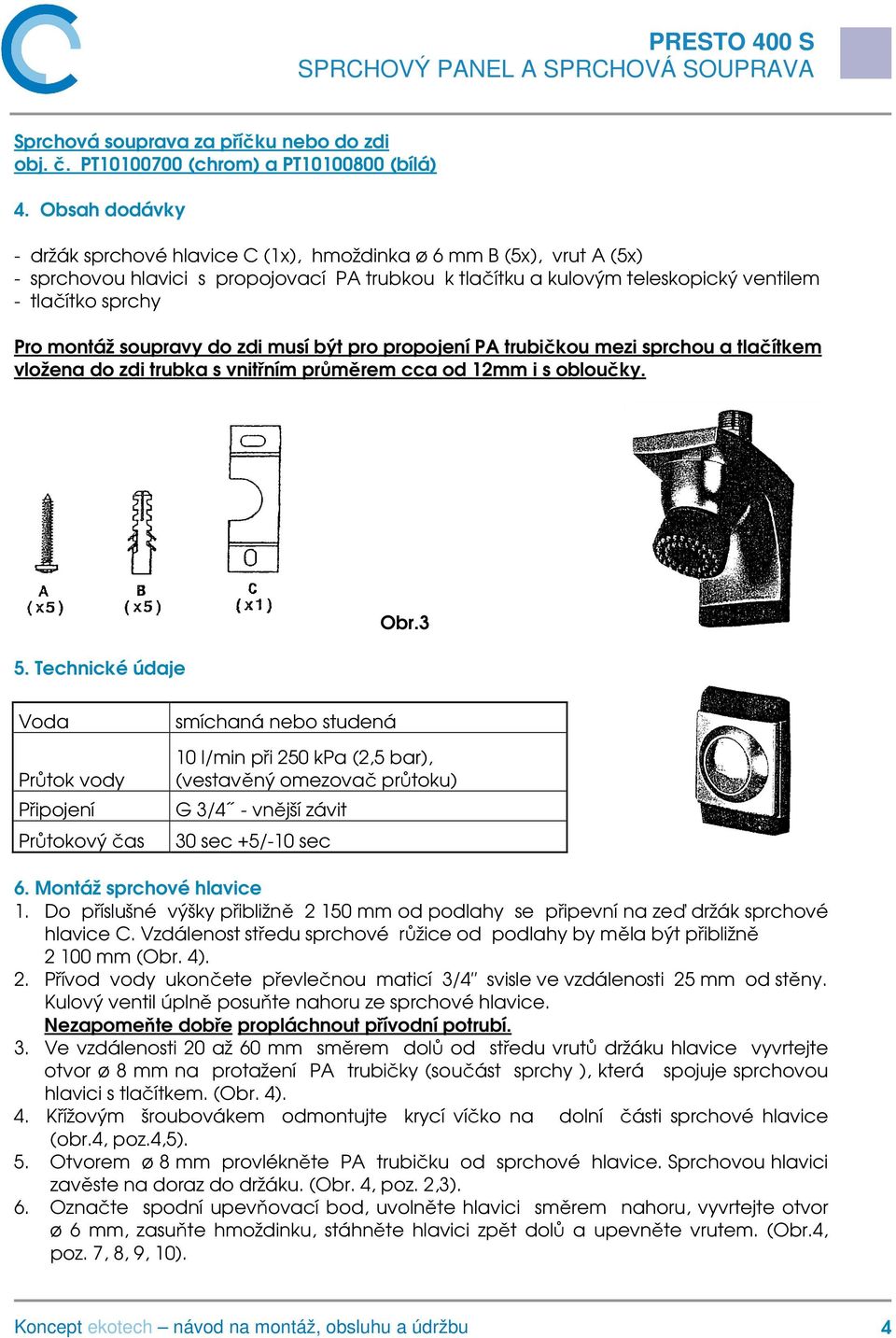

4 Sprchová souprava za příčku nebo do zdi obj. č. PT (chrom) a PT (bílá) 4. Obsah dodávky - držák sprchové hlavice C (1x), hmoždinka ø 6 mm B (5x), vrut A (5x) - sprchovou hlavici s propojovací PA trubkou k tlačítku a kulovým teleskopický ventilem - tlačítko sprchy Pro montáž soupravy do zdi musí být pro propojení PA trubičkou mezi sprchou a tlačítkem vložena do zdi trubka s vnitřním průměrem cca od 12mm i s obloučky. 5. Technické údaje Obr.3 Voda Průtok vody Připojení Průtokový čas smíchaná nebo studená 10 l/min při 250 kpa (2,5 bar), (vestavěný omezovač průtoku) G 3/4 - vnější závit 30 sec +5/-10 sec 6. Montáž sprchové hlavice 1. Do příslušné výšky přibližně mm od podlahy se připevní na zeď držák sprchové hlavice C. Vzdálenost středu sprchové růžice od podlahy by měla být přibližně mm (Obr. 4). 2. Přívod vody ukončete převlečnou maticí 3/4 svisle ve vzdálenosti 25 mm od stěny. Kulový ventil úplně posuňte nahoru ze sprchové hlavice. Nezapomeňte dobře propláchnout přívodní potrubí. 3. Ve vzdálenosti 20 až 60 mm směrem dolů od středu vrutů držáku hlavice vyvrtejte otvor ø 8 mm na protažení PA trubičky (součást sprchy ), která spojuje sprchovou hlavici s tlačítkem. (Obr. 4). 4. Křížovým šroubovákem odmontujte krycí víčko na dolní části sprchové hlavice (obr.4, poz.4,5). 5. Otvorem ø 8 mm provlékněte PA trubičku od sprchové hlavice. Sprchovou hlavici zavěste na doraz do držáku. (Obr. 4, poz. 2,3). 6. Označte spodní upevňovací bod, uvolněte hlavici směrem nahoru, vyvrtejte otvor ø 6 mm, zasuňte hmoždinku, stáhněte hlavici zpět dolů a upevněte vrutem. (Obr.4, poz. 7, 8, 9, 10). 4

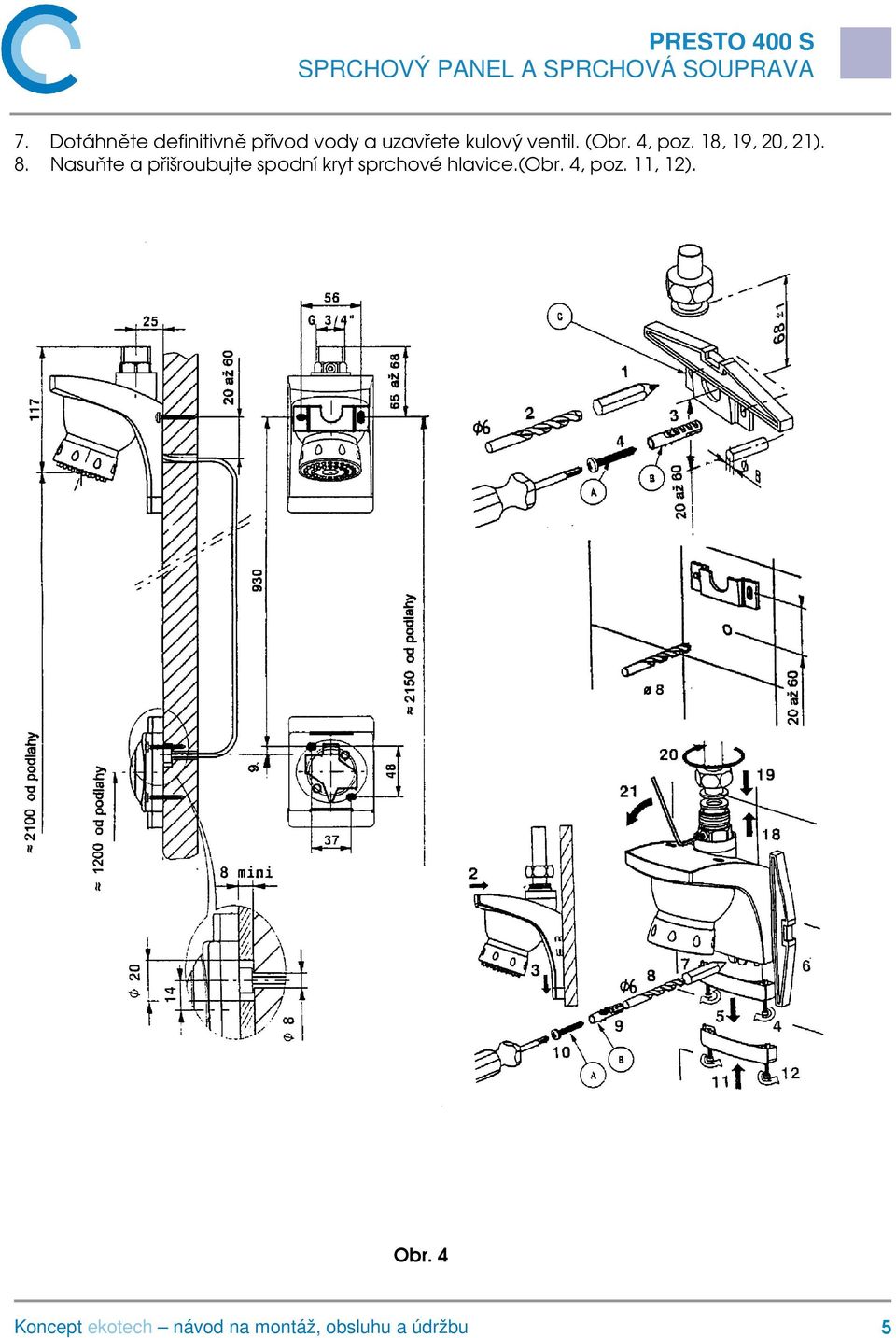

5 7. Dotáhněte definitivně přívod vody a uzavřete kulový ventil. (Obr. 4, poz. 18, 19, 20, 21). 8. Nasuňte a přišroubujte spodní kryt sprchové hlavice.(obr. 4, poz. 11, 12). Obr. 4 5

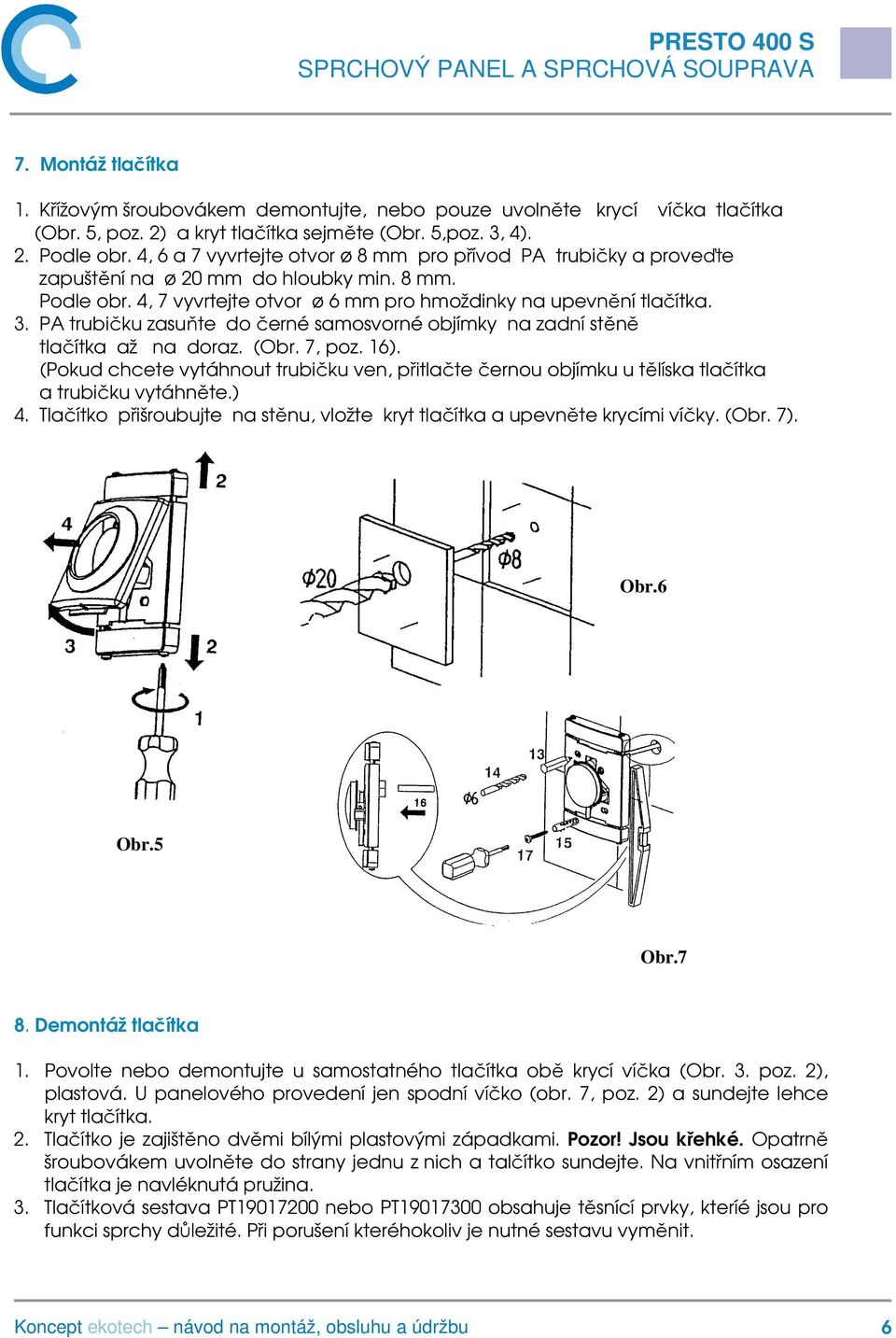

6 7. Montáž tlačítka 1. Křížovým šroubovákem demontujte, nebo pouze uvolněte krycí víčka tlačítka (Obr. 5, poz. 2) a kryt tlačítka sejměte (Obr. 5,poz. 3, 4). 2. Podle obr. 4, 6 a 7 vyvrtejte otvor ø 8 mm pro přívod PA trubičky a proveďte zapuštění na ø 20 mm do hloubky min. 8 mm. Podle obr. 4, 7 vyvrtejte otvor ø 6 mm pro hmoždinky na upevnění tlačítka. 3. PA trubičku zasuňte do černé samosvorné objímky na zadní stěně tlačítka až na doraz. (Obr. 7, poz. 16). (Pokud chcete vytáhnout trubičku ven, přitlačte černou objímku u tělíska tlačítka a trubičku vytáhněte.) 4. Tlačítko přišroubujte na stěnu, vložte kryt tlačítka a upevněte krycími víčky. (Obr. 7). Obr.6 Obr.5 Obr.7 8. Demontáž tlačítka 1. Povolte nebo demontujte u samostatného tlačítka obě krycí víčka (Obr. 3. poz. 2), plastová. U panelového provedení jen spodní víčko (obr. 7, poz. 2) a sundejte lehce kryt tlačítka. 2. Tlačítko je zajištěno dvěmi bílými plastovými západkami. Pozor! Jsou křehké. Opatrně šroubovákem uvolněte do strany jednu z nich a talčítko sundejte. Na vnitřním osazení tlačítka je navléknutá pružina. 3. Tlačítková sestava PT nebo PT obsahuje těsnící prvky, kteríé jsou pro funkci sprchy důležité. Při porušení kteréhokoliv je nutné sestavu vyměnit. 6

7 9. Funkce a uvedení do provozu Funkce celé soupravy je založena na vyrovnaném tlaku vody mezi sprchovou hlavicí a tlačítkem. Je tedy velmi důležité, aby těsnost propojovací PA trubičky mezi nimi nebyla porušena. Dbejte proto při montáži, aby byla trubička na koncích zaříznuta rovně a v objímce zasunuta skutečně až na doraz. Zmáčknutím tlačítka se sníží tlak pod pístem sprchové hlavice, tlak vody ho posune do funkční polohy a uvolněním tlačítka začne voda protékat sprchou po dobu danou konstrukčním provedením pístu. Před spuštěním otevřete kulový ventil na hlavici sprchy. Ze sprchy začne vytékat voda tak dlouho, až se vyrovnají tlaky mezi sprchou a tlačítkem. Poté se sprcha uzavře. Přibližně trvá průtok 15 až 20 sec. Dále soupravu vyzkoušejte zmáčknutím tlačítka. Po jeho uvolnění odteče z dolní části tlačítka malé množství vody a sprcha začne fungovat. Někdy je nutné vyzkoušet tuto funkci několikrát, protože v případě zavzdušnění je průtokový čas poněkud kratší. Sprchová růžice je nastavitelná ve všech směrech o ± 10. Obr. 8 Pokud byste chtěli provádět jakoukoliv manipulaci ve sprchovém systému zavřete kulový ventil nebo hlavní přívod a zmáčknutím tlačítka uvolněte tlak, který zůstal v soupravě. Spojovací trubičku uvolníte tak, že černou objímku stlačíte zpět až k tělísku tlačítka a trubičku volně vytáhnete. 7

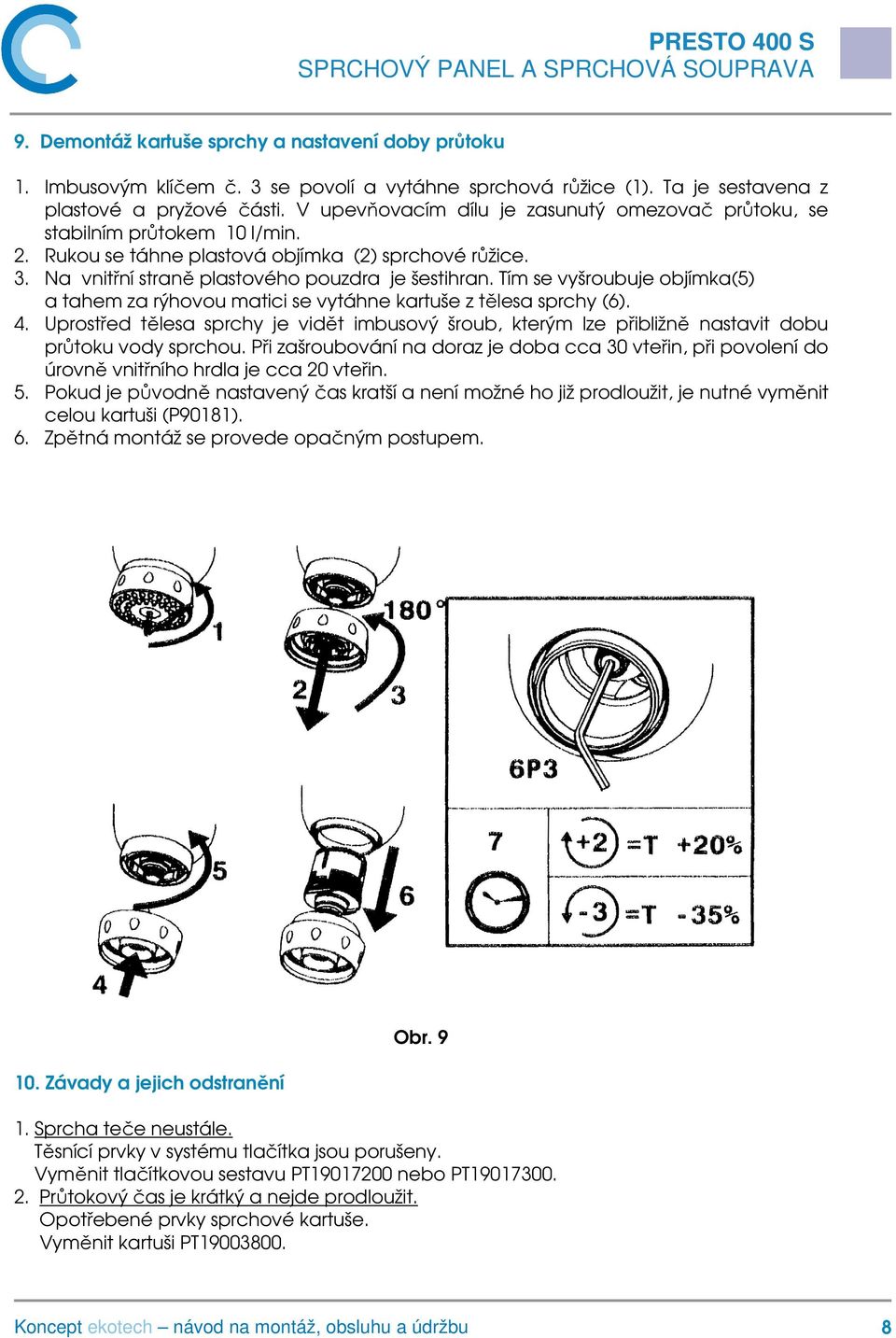

8 9. Demontáž kartuše sprchy a nastavení doby průtoku 1. Imbusovým klíčem č. 3 se povolí a vytáhne sprchová růžice (1). Ta je sestavena z plastové a pryžové části. V upevňovacím dílu je zasunutý omezovač průtoku, se stabilním průtokem 10 l/min. 2. Rukou se táhne plastová objímka (2) sprchové růžice. 3. Na vnitřní straně plastového pouzdra je šestihran. Tím se vyšroubuje objímka(5) a tahem za rýhovou matici se vytáhne kartuše z tělesa sprchy (6). 4. Uprostřed tělesa sprchy je vidět imbusový šroub, kterým lze přibližně nastavit dobu průtoku vody sprchou. Při zašroubování na doraz je doba cca 30 vteřin, při povolení do úrovně vnitřního hrdla je cca 20 vteřin. 5. Pokud je původně nastavený čas kratší a není možné ho již prodloužit, je nutné vyměnit celou kartuši (P90181). 6. Zpětná montáž se provede opačným postupem. 10. Závady a jejich odstranění Obr Sprcha teče neustále. Těsnící prvky v systému tlačítka jsou porušeny. Vyměnit tlačítkovou sestavu PT nebo PT Průtokový čas je krátký a nejde prodloužit. Opotřebené prvky sprchové kartuše. Vyměnit kartuši PT

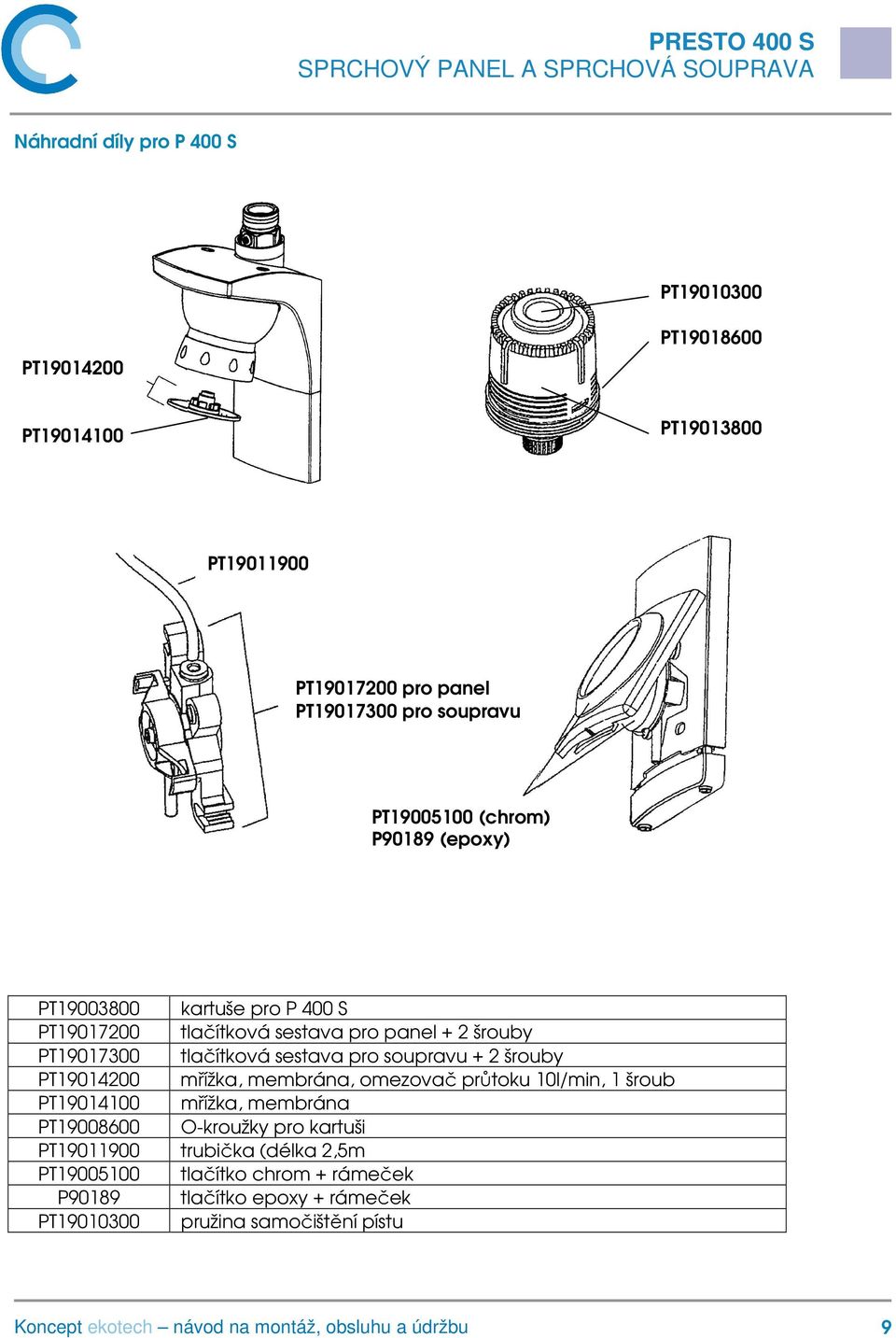

9 Náhradní díly pro P 400 S PT PT PT PT PT PT PT pro panel PT pro soupravu PT (chrom) P90189 (epoxy) PT kartuše pro P 400 S PT tlačítková sestava pro panel + 2 šrouby PT tlačítková sestava pro soupravu + 2 šrouby PT mřížka, membrána, omezovač průtoku 10l/min, 1 šroub PT mřížka, membrána PT O-kroužky pro kartuši PT trubička (délka 2,5m PT tlačítko chrom + rámeček P90189 tlačítko epoxy + rámeček PT pružina samočištění pístu 9
