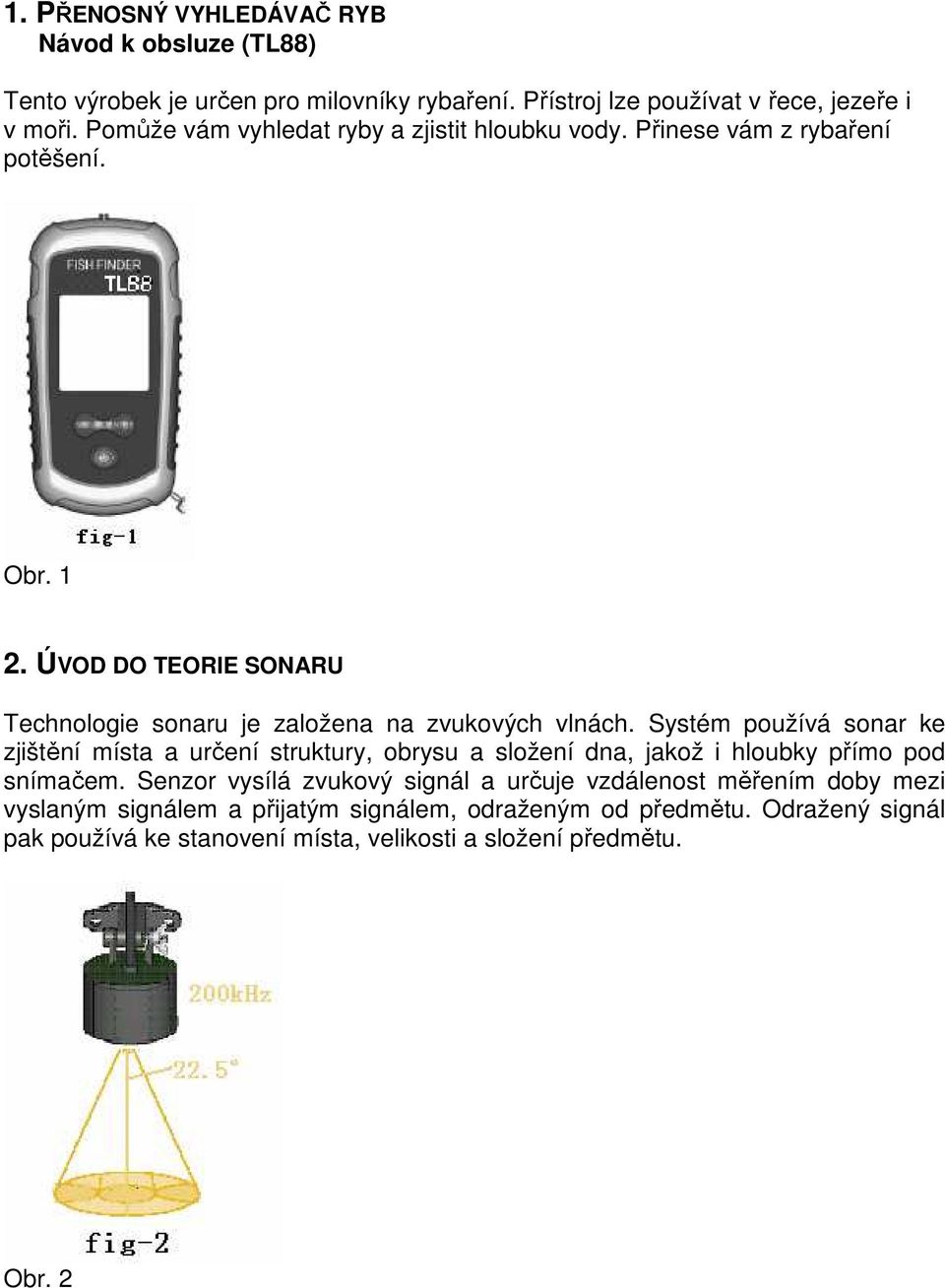

1 1. PŘENOSNÝ VYHLEDÁVAČ RYB Návod k obsluze (TL88) Tento výrobek je určen pro milovníky rybaření. Přístroj lze používat v řece, jezeře i v moři. Pomůže vám vyhledat ryby a zjistit hloubku vody. Přinese vám z rybaření potěšení. Obr ÚVOD DO TEORIE SONARU Technologie sonaru je založena na zvukových vlnách. Systém používá sonar ke zjištění místa a určení struktury, obrysu a složení dna, jakož i hloubky přímo pod snímačem. Senzor vysílá zvukový signál a určuje vzdálenost měřením doby mezi vyslaným signálem a přijatým signálem, odraženým od předmětu. Odražený signál pak používá ke stanovení místa, velikosti a složení předmětu. Obr. 2

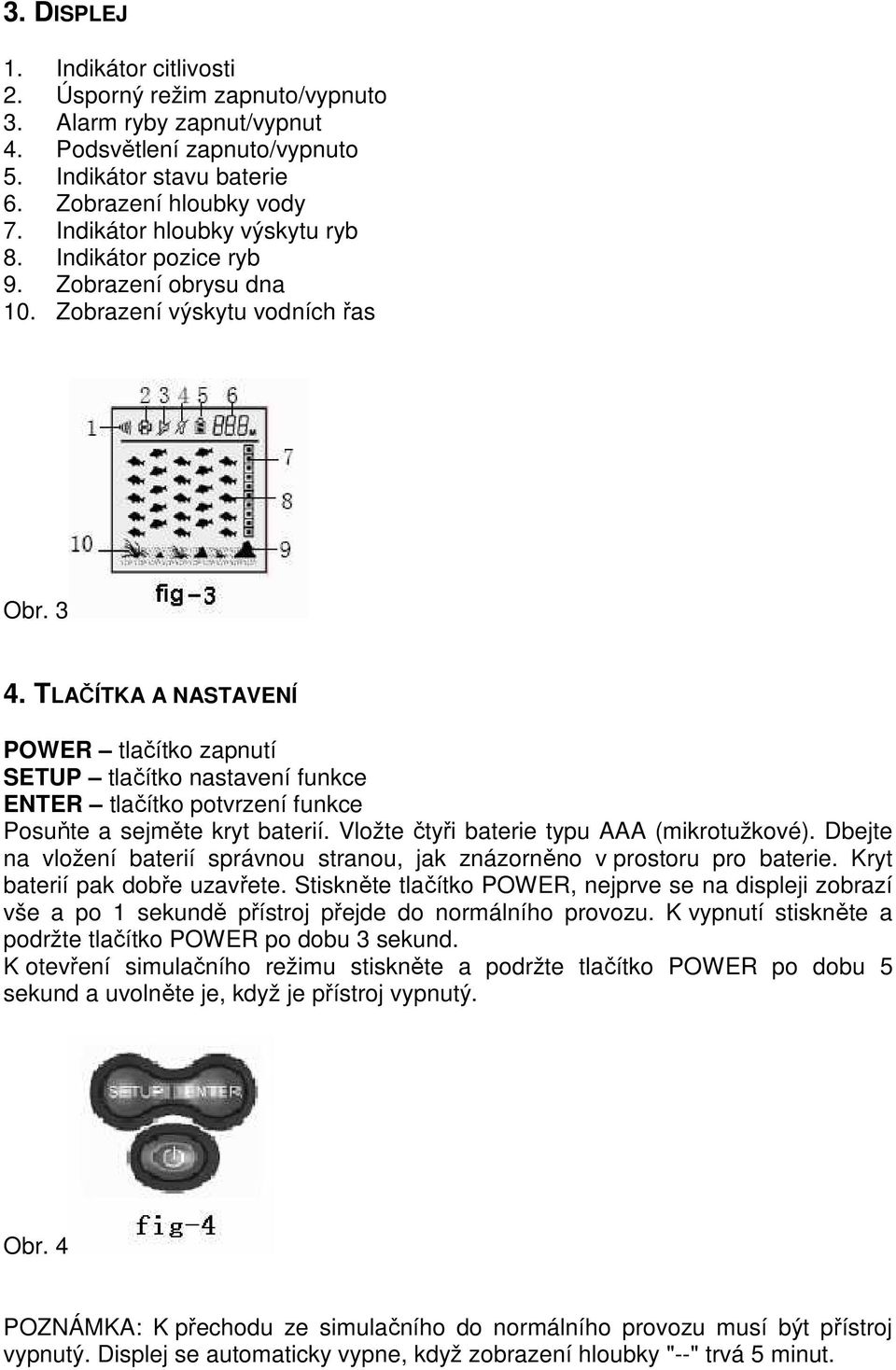

2 3. DISPLEJ 1. Indikátor citlivosti 2. Úsporný režim zapnuto/vypnuto 3. Alarm ryby zapnut/vypnut 4. Podsvětlení zapnuto/vypnuto 5. Indikátor stavu baterie 6. Zobrazení hloubky vody 7. Indikátor hloubky výskytu ryb 8. Indikátor pozice ryb 9. Zobrazení obrysu dna 10. Zobrazení výskytu vodních řas Obr TLAČÍTKA A NASTAVENÍ POWER tlačítko zapnutí SETUP tlačítko nastavení funkce ENTER tlačítko potvrzení funkce Posuňte a sejměte kryt baterií. Vložte čtyři baterie typu AAA (mikrotužkové). Dbejte na vložení baterií správnou stranou, jak znázorněno v prostoru pro baterie. Kryt baterií pak dobře uzavřete. Stiskněte tlačítko POWER, nejprve se na displeji zobrazí vše a po 1 sekundě přístroj přejde do normálního provozu. K vypnutí stiskněte a podržte tlačítko POWER po dobu 3 sekund. K otevření simulačního režimu stiskněte a podržte tlačítko POWER po dobu 5 sekund a uvolněte je, když je přístroj vypnutý. Obr. 4 POZNÁMKA: K přechodu ze simulačního do normálního provozu musí být přístroj vypnutý. Displej se automaticky vypne, když zobrazení hloubky "--" trvá 5 minut.

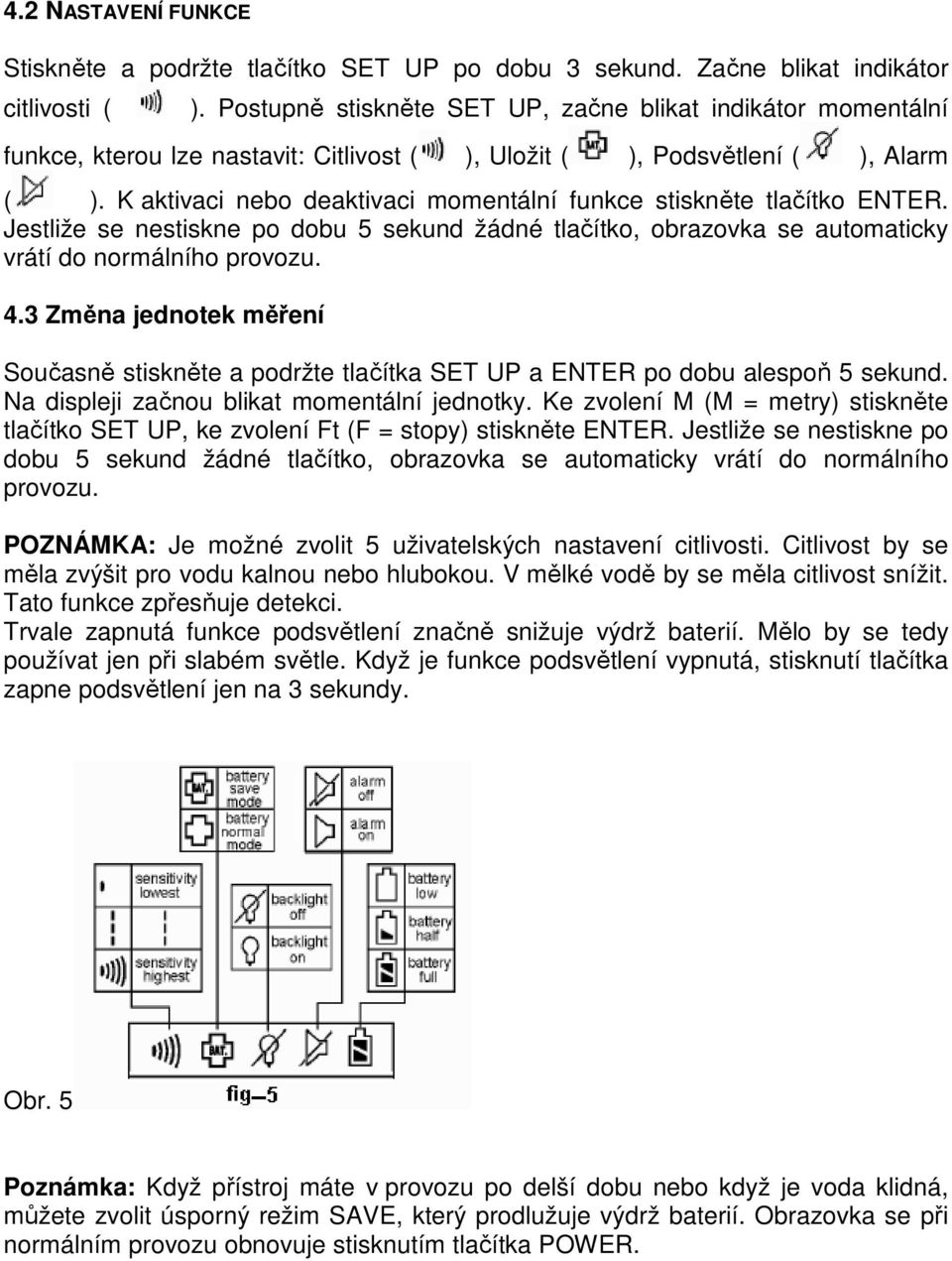

3 4.2 NASTAVENÍ FUNKCE Stiskněte a podržte tlačítko SET UP po dobu 3 sekund. Začne blikat indikátor citlivosti ( ). Postupně stiskněte SET UP, začne blikat indikátor momentální funkce, kterou lze nastavit: Citlivost ( ), Uložit ( ), Podsvětlení ( ), Alarm ( ). K aktivaci nebo deaktivaci momentální funkce stiskněte tlačítko ENTER. Jestliže se nestiskne po dobu 5 sekund žádné tlačítko, obrazovka se automaticky vrátí do normálního provozu. 4.3 Změna jednotek měření Současně stiskněte a podržte tlačítka SET UP a ENTER po dobu alespoň 5 sekund. Na displeji začnou blikat momentální jednotky. Ke zvolení M (M = metry) stiskněte tlačítko SET UP, ke zvolení Ft (F = stopy) stiskněte ENTER. Jestliže se nestiskne po dobu 5 sekund žádné tlačítko, obrazovka se automaticky vrátí do normálního provozu. POZNÁMKA: Je možné zvolit 5 uživatelských nastavení citlivosti. Citlivost by se měla zvýšit pro vodu kalnou nebo hlubokou. V mělké vodě by se měla citlivost snížit. Tato funkce zpřesňuje detekci. Trvale zapnutá funkce podsvětlení značně snižuje výdrž baterií. Mělo by se tedy používat jen při slabém světle. Když je funkce podsvětlení vypnutá, stisknutí tlačítka zapne podsvětlení jen na 3 sekundy. Obr. 5 Poznámka: Když přístroj máte v provozu po delší dobu nebo když je voda klidná, můžete zvolit úsporný režim SAVE, který prodlužuje výdrž baterií. Obrazovka se při normálním provozu obnovuje stisknutím tlačítka POWER.

4 5. ZOBRAZOVÁNÍ RYB A HLOUBKY 5.1 ZOBRAZOVÁNÍ HLOUBKY Zobrazení hloubky vpravo nahoře se objeví po zapnutí přístroje a ponoření senzoru sonaru do vody. Zobrazení hloubky bude "--", když hloubka je mimo rozmezí 1,3-328 ft / 0,4-100 m. Poznámka: Tento údaj se také objeví, když voda je mimořádně kalná nebo kde jsou na dně silné vrstvy bahna a naplavenin. Sonar je zvukový signál, který proniká vodou. Pamatujte na to, když vyhledávač ryb používáte. I malé bubliny mezi senzorem sonaru a vodou způsobují nesprávnou funkci přístroje. Obr ZNÁZORNĚNÍ POLOHY RYB Když vyhledávač ryb určí, že sonar detekoval rybu, na displeji se ukáže ikona ve tvaru ryby (obr. 7). První sloupec indikátorů ryb vpravo na displeji ukazuje nejnovější informaci. Tento sloupec se pak pohybuje doleva, jak se zobrazuje nový údaj. Ikona ryb se pohne každých 5 sekund. Poznámka: Indikátory ryb se pohybují zprava doleva stálou rychlostí. Tento pohyb neodráží skutečný pohyb ryb. Ke změření hloubky ryby od senzoru sonaru použijte indikátor hloubky ryb (obr. 8). To lze provést dělením údaje o hloubce číslem 10. Toto číslo představuje hodnotu každého políčka. (Např. hloubka je 200 FT, tj. 60 m, symbol ryby se objeví na úrovni 5. políčka shora. To znamená, že ryba je 100 FT, tj. 30 m od hladiny.) Obr. 7 Obr. 8

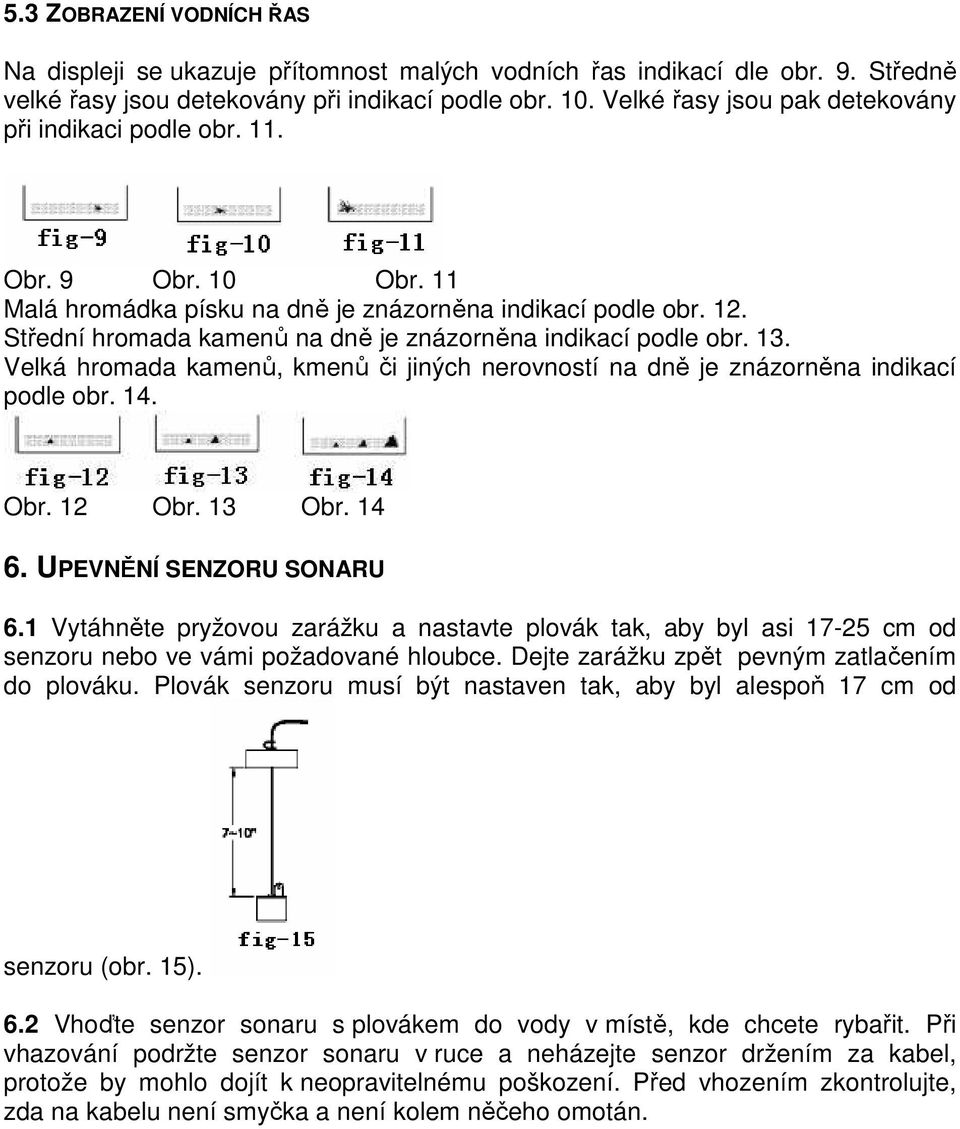

5 5.3 ZOBRAZENÍ VODNÍCH ŘAS Na displeji se ukazuje přítomnost malých vodních řas indikací dle obr. 9. Středně velké řasy jsou detekovány při indikací podle obr. 10. Velké řasy jsou pak detekovány při indikaci podle obr. 11. Obr. 9 Obr. 10 Obr. 11 Malá hromádka písku na dně je znázorněna indikací podle obr. 12. Střední hromada kamenů na dně je znázorněna indikací podle obr. 13. Velká hromada kamenů, kmenů či jiných nerovností na dně je znázorněna indikací podle obr. 14. Obr. 12 Obr. 13 Obr UPEVNĚNÍ SENZORU SONARU 6.1 Vytáhněte pryžovou zarážku a nastavte plovák tak, aby byl asi cm od senzoru nebo ve vámi požadované hloubce. Dejte zarážku zpět pevným zatlačením do plováku. Plovák senzoru musí být nastaven tak, aby byl alespoň 17 cm od senzoru (obr. 15). 6.2 Vhoďte senzor sonaru s plovákem do vody v místě, kde chcete rybařit. Při vhazování podržte senzor sonaru v ruce a neházejte senzor držením za kabel, protože by mohlo dojít k neopravitelnému poškození. Před vhozením zkontrolujte, zda na kabelu není smyčka a není kolem něčeho omotán.

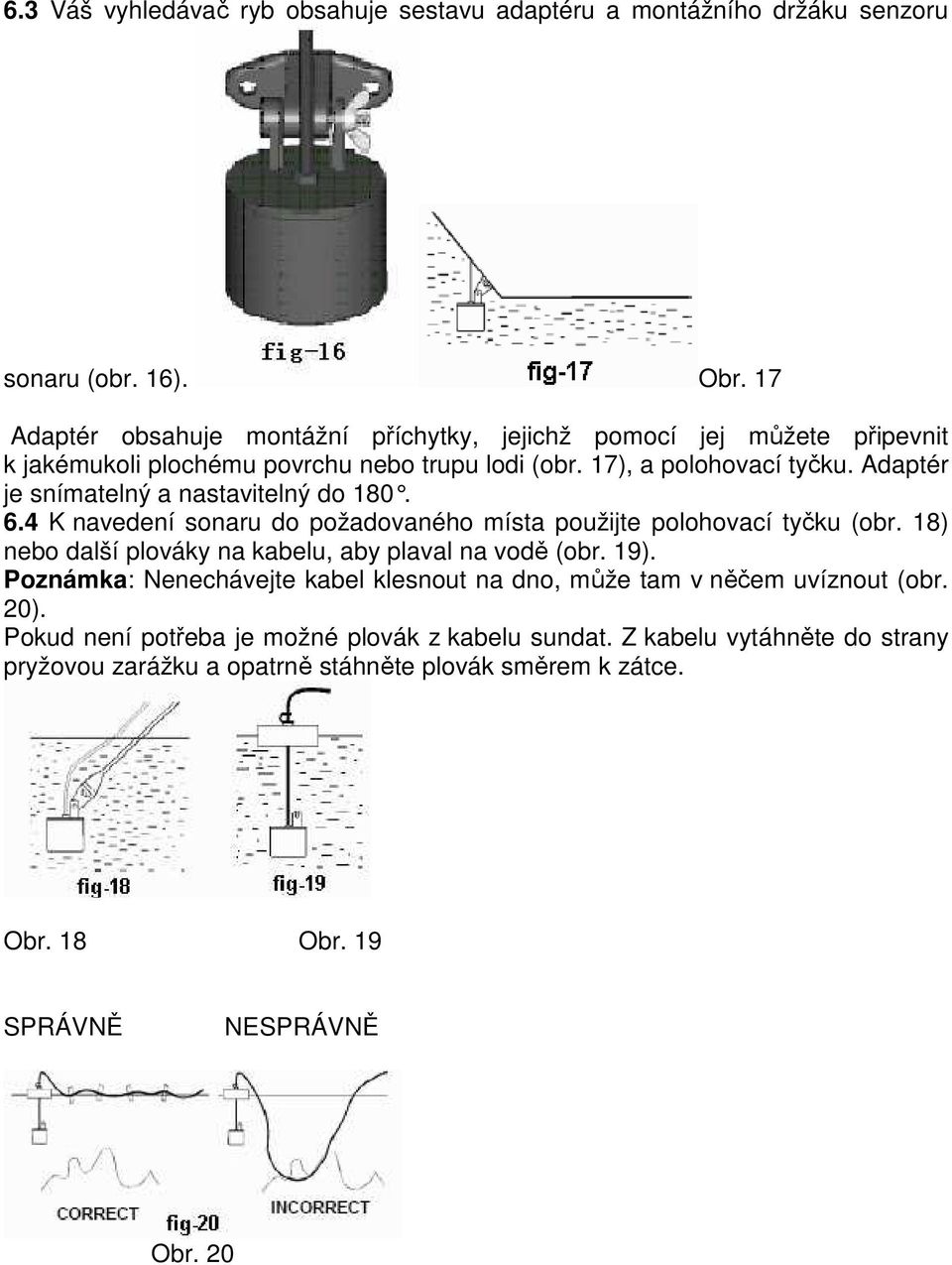

6 6.3 Váš vyhledávač ryb obsahuje sestavu adaptéru a montážního držáku senzoru sonaru (obr. 16). Obr. 17 Adaptér obsahuje montážní příchytky, jejichž pomocí jej můžete připevnit k jakémukoli plochému povrchu nebo trupu lodi (obr. 17), a polohovací tyčku. Adaptér je snímatelný a nastavitelný do K navedení sonaru do požadovaného místa použijte polohovací tyčku (obr. 18) nebo další plováky na kabelu, aby plaval na vodě (obr. 19). Poznámka: Nenechávejte kabel klesnout na dno, může tam v něčem uvíznout (obr. 20). Pokud není potřeba je možné plovák z kabelu sundat. Z kabelu vytáhněte do strany pryžovou zarážku a opatrně stáhněte plovák směrem k zátce. Obr. 18 Obr. 19 SPRÁVNĚ NESPRÁVNĚ Obr. 20

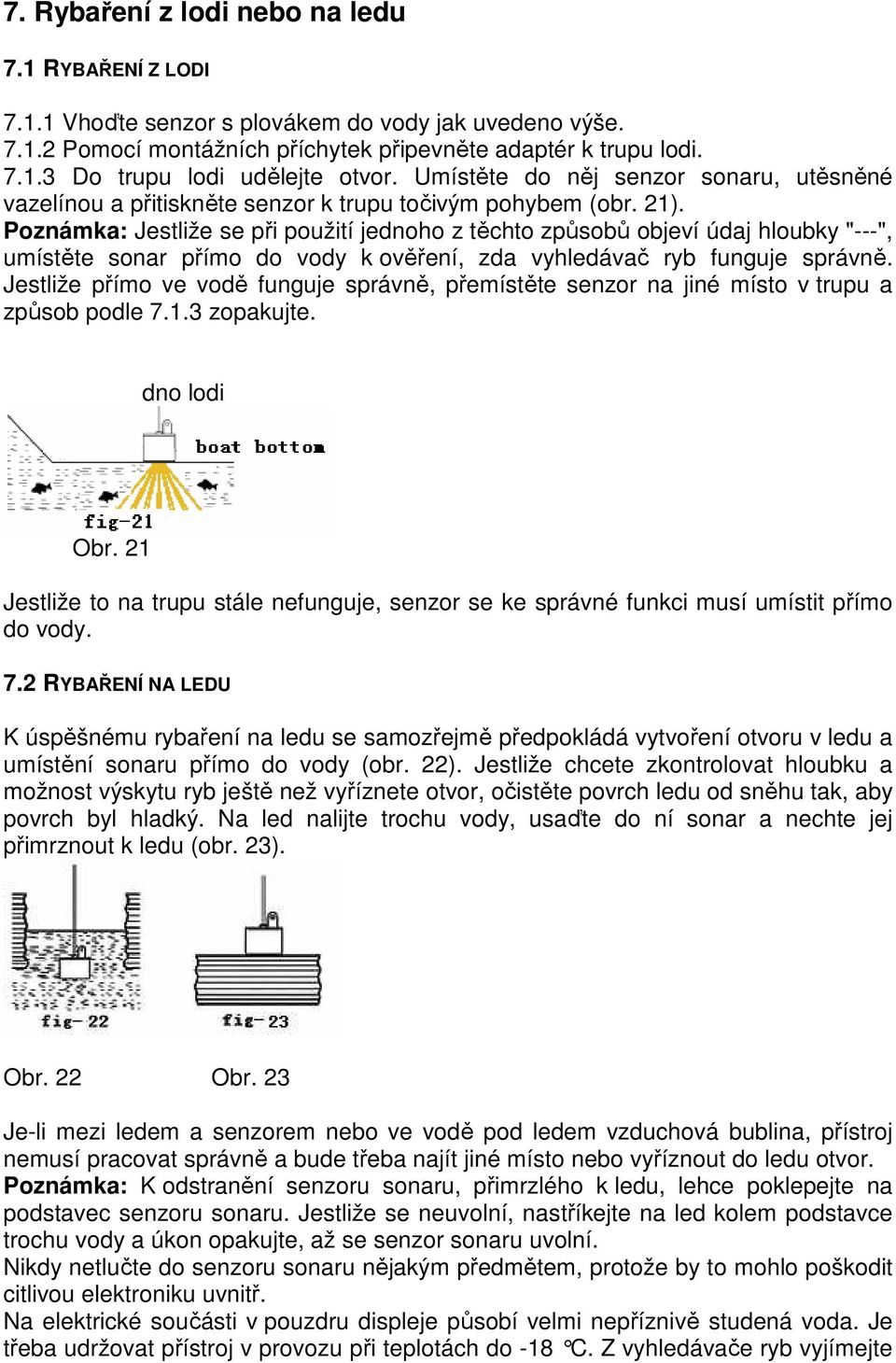

7 7. Rybaření z lodi nebo na ledu 7.1 RYBAŘENÍ Z LODI Vhoďte senzor s plovákem do vody jak uvedeno výše Pomocí montážních příchytek připevněte adaptér k trupu lodi Do trupu lodi udělejte otvor. Umístěte do něj senzor sonaru, utěsněné vazelínou a přitiskněte senzor k trupu točivým pohybem (obr. 21). Poznámka: Jestliže se při použití jednoho z těchto způsobů objeví údaj hloubky "---", umístěte sonar přímo do vody k ověření, zda vyhledávač ryb funguje správně. Jestliže přímo ve vodě funguje správně, přemístěte senzor na jiné místo v trupu a způsob podle zopakujte. dno lodi Obr. 21 Jestliže to na trupu stále nefunguje, senzor se ke správné funkci musí umístit přímo do vody. 7.2 RYBAŘENÍ NA LEDU K úspěšnému rybaření na ledu se samozřejmě předpokládá vytvoření otvoru v ledu a umístění sonaru přímo do vody (obr. 22). Jestliže chcete zkontrolovat hloubku a možnost výskytu ryb ještě než vyříznete otvor, očistěte povrch ledu od sněhu tak, aby povrch byl hladký. Na led nalijte trochu vody, usaďte do ní sonar a nechte jej přimrznout k ledu (obr. 23). Obr. 22 Obr. 23 Je-li mezi ledem a senzorem nebo ve vodě pod ledem vzduchová bublina, přístroj nemusí pracovat správně a bude třeba najít jiné místo nebo vyříznout do ledu otvor. Poznámka: K odstranění senzoru sonaru, přimrzlého k ledu, lehce poklepejte na podstavec senzoru sonaru. Jestliže se neuvolní, nastříkejte na led kolem podstavce trochu vody a úkon opakujte, až se senzor sonaru uvolní. Nikdy netlučte do senzoru sonaru nějakým předmětem, protože by to mohlo poškodit citlivou elektroniku uvnitř. Na elektrické součásti v pouzdru displeje působí velmi nepříznivě studená voda. Je třeba udržovat přístroj v provozu při teplotách do -18 C. Z vyhledávače ryb vyjímejte

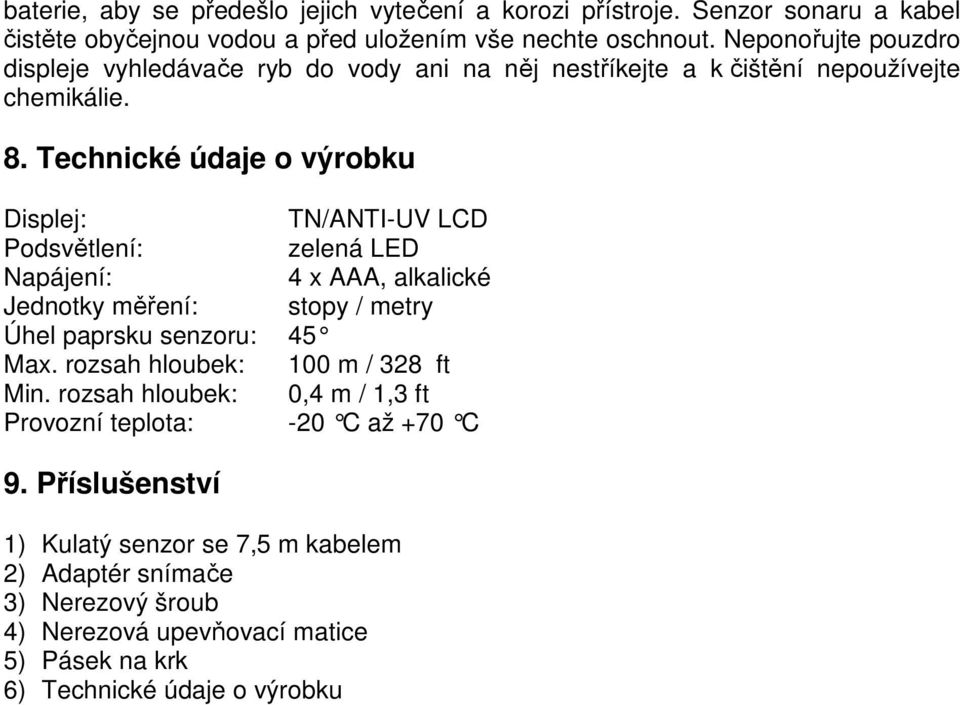

8 baterie, aby se předešlo jejich vytečení a korozi přístroje. Senzor sonaru a kabel čistěte obyčejnou vodou a před uložením vše nechte oschnout. Neponořujte pouzdro displeje vyhledávače ryb do vody ani na něj nestříkejte a k čištění nepoužívejte chemikálie. 8. Technické údaje o výrobku Displej: TN/ANTI-UV LCD Podsvětlení: zelená LED Napájení: 4 x AAA, alkalické Jednotky měření: stopy / metry Úhel paprsku senzoru: 45 Max. rozsah hloubek: 100 m / 328 ft Min. rozsah hloubek: 0,4 m / 1,3 ft Provozní teplota: -20 C až +70 C 9. Příslušenství 1) Kulatý senzor se 7,5 m kabelem 2) Adaptér snímače 3) Nerezový šroub 4) Nerezová upevňovací matice 5) Pásek na krk 6) Technické údaje o výrobku
