Vysoce výkonný závitník
|
|
- Vojtěch Kučera
- před 7 lety
- Počet zobrazení:
Transkript
1 i-pac Vysoce výkonný závitník 1 31 August 2012 VM Timo Mager

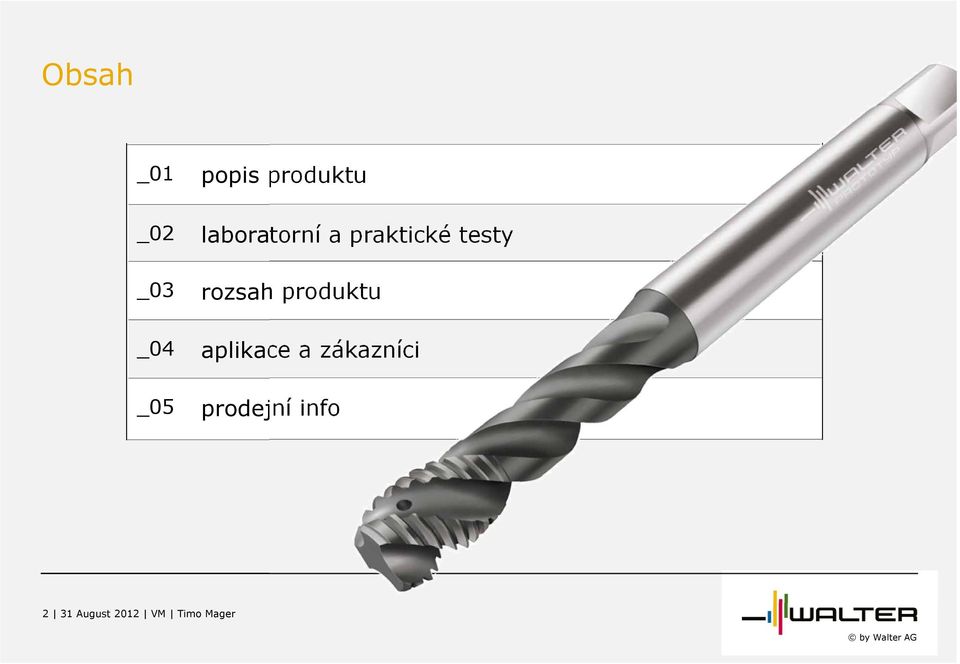

2 Obsah _01 popis produktu _02 laboratorní a praktické testy _03 rozsah produktu _04 aplikace a zákazníci _05 prodejní info 2 31 August 2012 VM Timo Mager

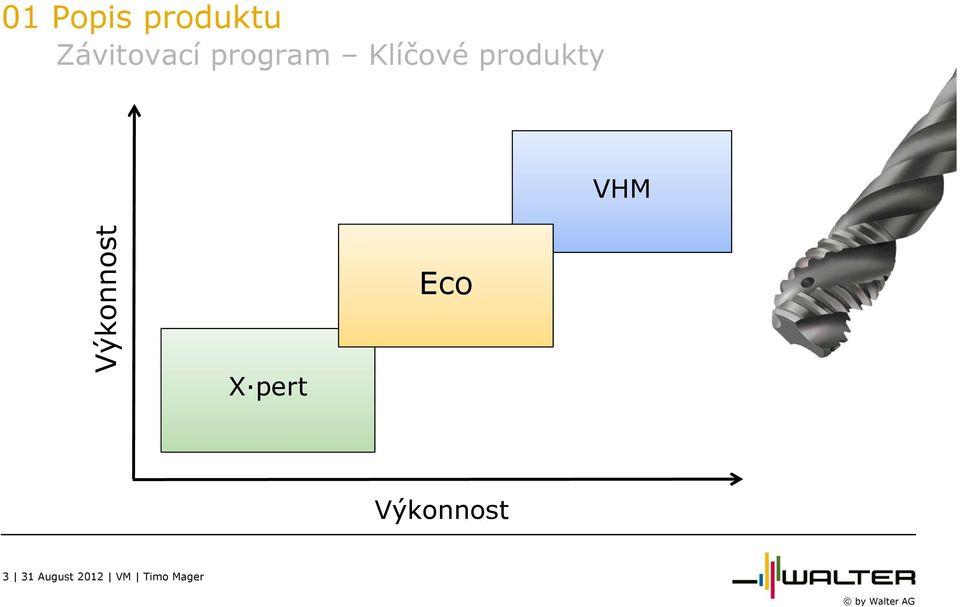

3 01 Popis produktu Závitovací program Klíčové produkty VHM Výkonnost X pert Eco Výkonnost 3 31 August 2012 VM Timo Mager
4 1 Popis produktu Závitovací program Klíčové produkty VHM Performance X pert Eco Performance 4 31 August 2012 VM Timo Mager
5 01 Popis produktu závitovací program 5 31 August 2012 VM Timo Mager
6 01 Popis produktu Nová generace Eco - zvýšený počet stížností vylamování na hřbetu vylamování na vodících zubech nestabilní životnost kompletní vylomení - od roku 1999 nedošlo ke změně v geometrii - konkurence se stejnou či lepší životností 6 31 August 2012 VM Timo Mager

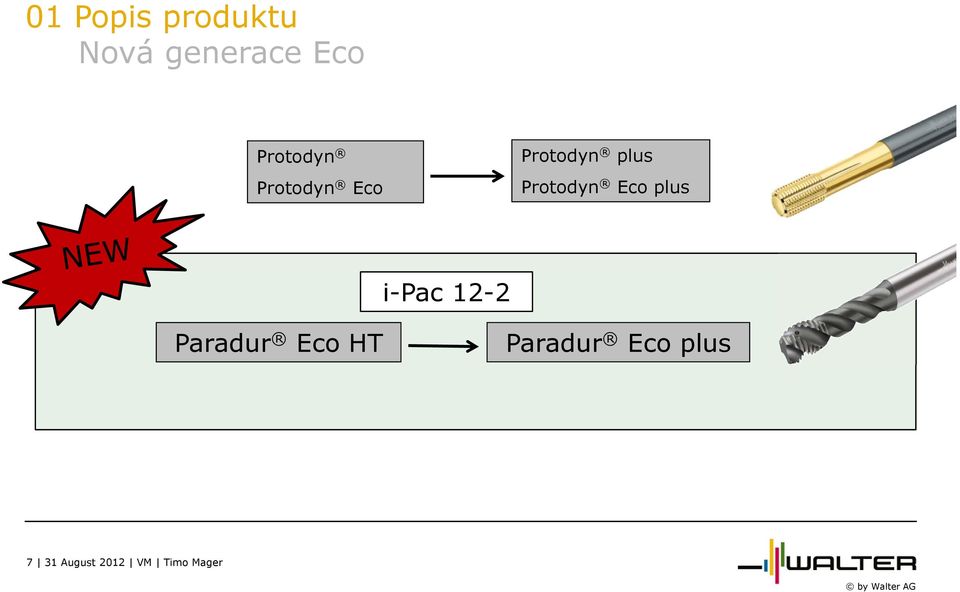

7 01 Popis produktu Nová generace Eco Protodyn Protodyn Eco Protodyn plus Protodyn Eco plus i-pac 12-2 Paradur Eco HT Paradur Eco plus 7 31 August 2012 VM Timo Mager
8 01 Popis produktu Paradur Eco plus HSS-E-PM úhlové vedení THL - povlak stopka tol. h9 speciální profil drážek úhel šroubovice 45 s možností vnitřního chlazení s axiálním/radiálním výstupem 8 31 August 2012 VM Timo Mager

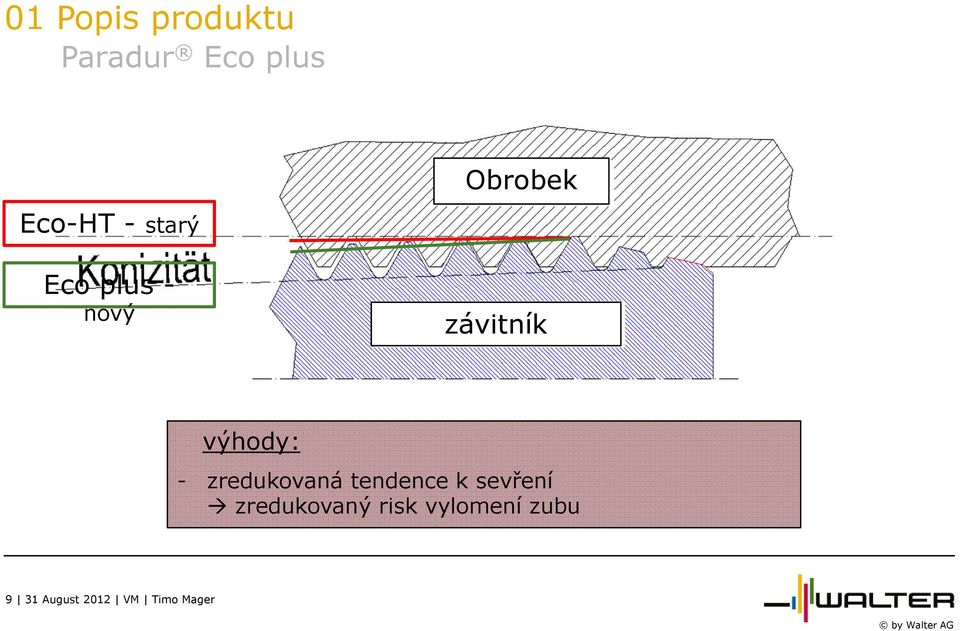

9 01 Popis produktu Paradur Eco plus Obrobek Eco-HT - starý Eco plus - nový závitník výhody: - zredukovaná tendence k sevření zredukovaný risk vylomení zubu 9 31 August 2012 VM Timo Mager

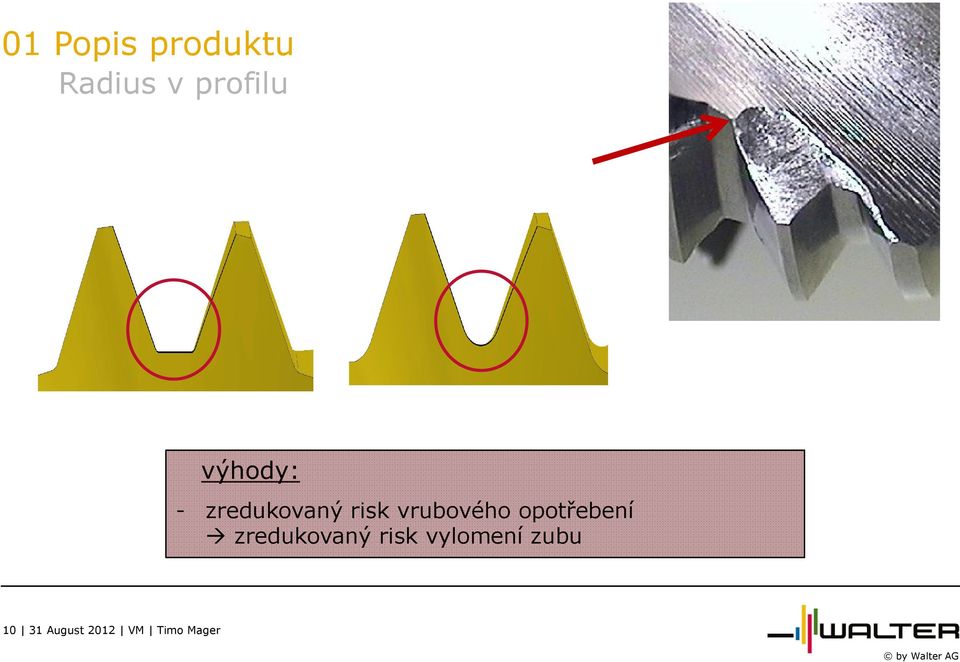

10 01 Popis produktu Radius v profilu výhody: - zredukovaný risk vrubového opotřebení zredukovaný risk vylomení zubu August 2012 VM Timo Mager

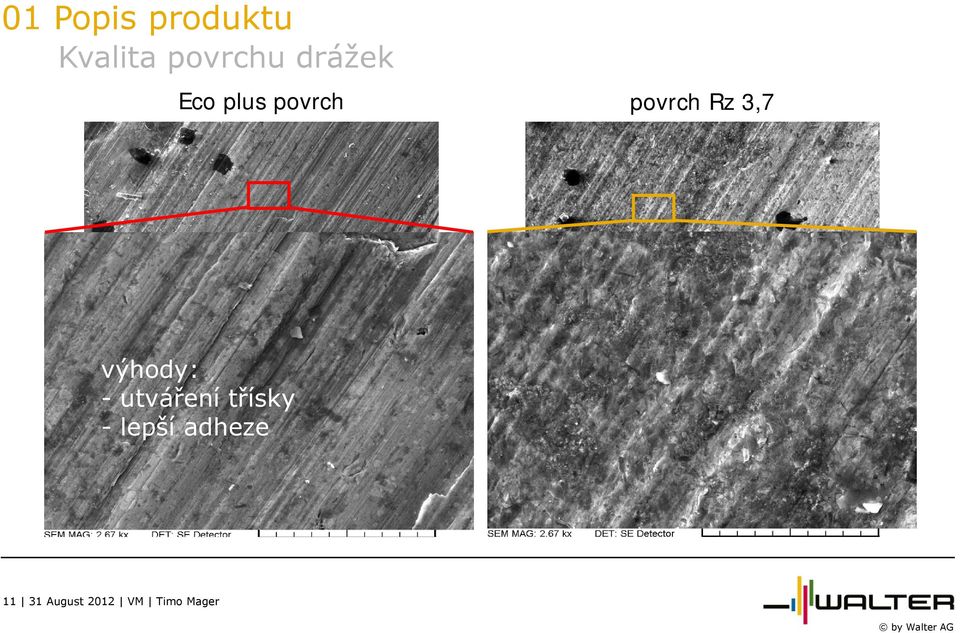

11 01 Popis produktu Kvalita povrchu drážek Eco plus povrch povrch Rz 3,7 výhody: - utváření třísky - lepší adheze August 2012 VM Timo Mager
12 01 Popis produktu kvalita povrchu drážek Rz 1,7 lepší tvorba třísky kvalita povrchu Rz 3,7 Rz 3, August 2012 VM Timo Mager

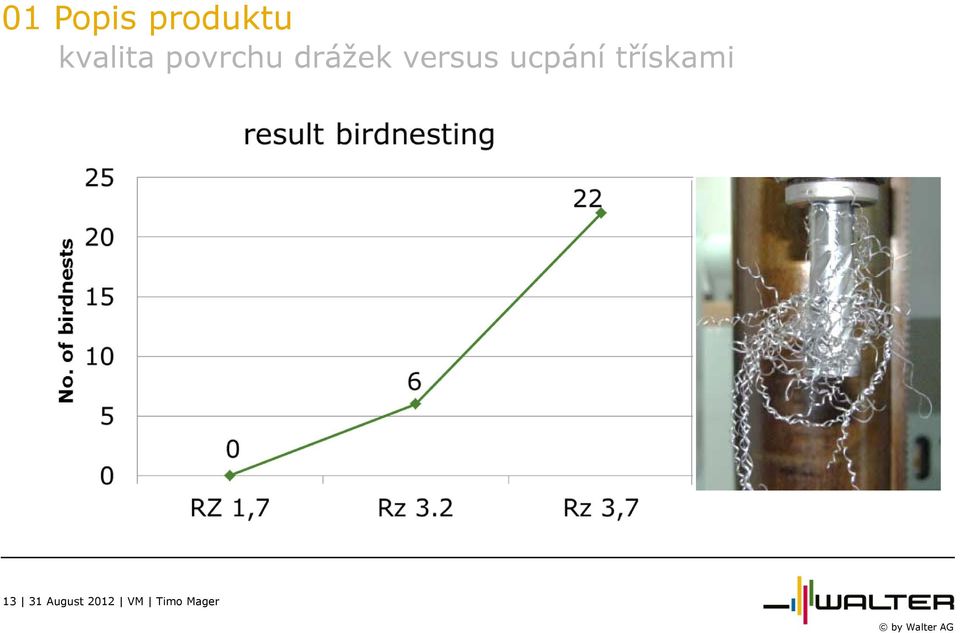

13 01 Popis produktu kvalita povrchu drážek versus ucpání třískami August 2012 VM Timo Mager

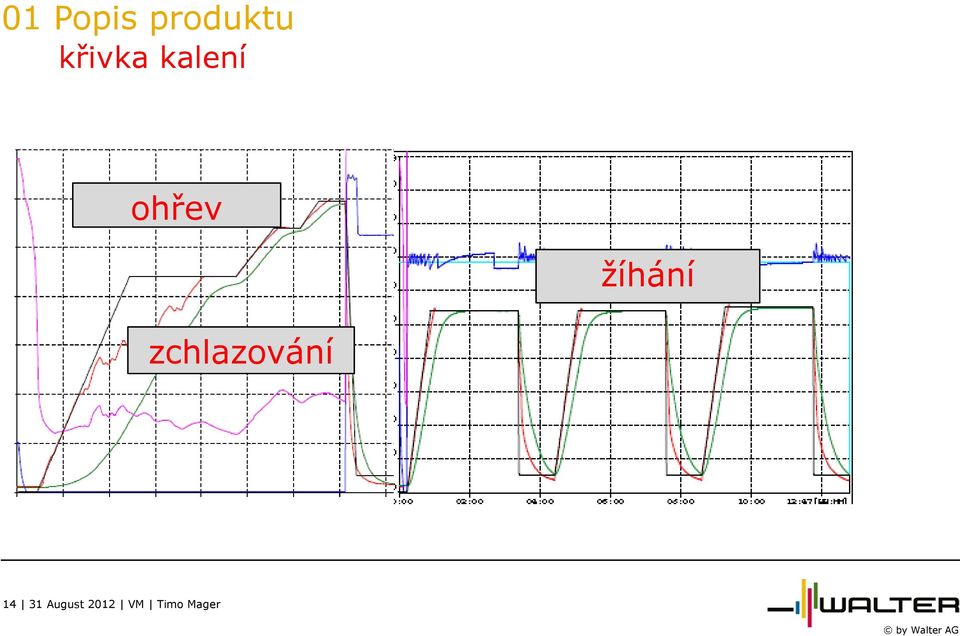

14 01 Popis produktu křivka kalení ohřev žíhání zchlazování August 2012 VM Timo Mager
15 02 Laboratorní a praktické testy Konkurenti ET0570 Dominant VAX Swiss-Z362VS-3 1Enorm Z GLT P70TiH August 2012 VM Timo Mager
16 02 Laboratorní a praktické testy Benchmark - project start August 2012 VM Timo Mager
17 02 Laboratorní a praktické testy Benchmark začátek praktických testů August 2012 VM Timo Mager

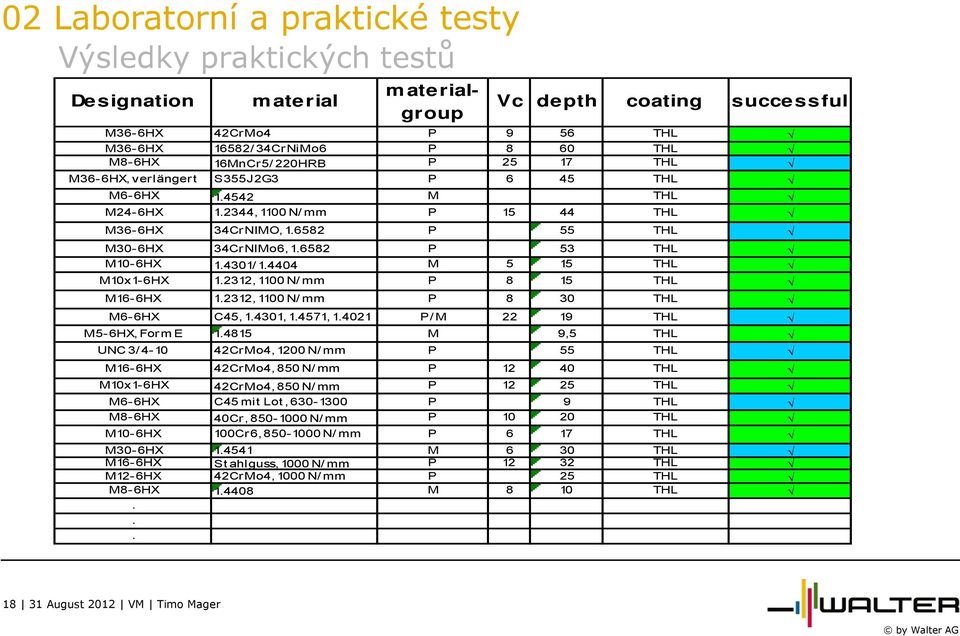

18 02 Laboratorní a praktické testy Výsledky praktických testů Designation material materialgroup Vc depth coating successful M36-6HX 42CrMo4 P 9 56 THL M36-6HX 16582/ 34CrNiMo6 P 8 60 THL M8-6HX 16MnCr5/ 220HRB P THL M36-6HX, verlängert S355J2G3 P 6 45 THL M6-6HX M THL M24-6HX , 1100 N/ mm P THL M36-6HX 34CrNIMO, P 55 THL M30-6HX 34CrNIMo6, P 53 THL M10-6HX / M 5 15 THL M10x1-6HX , 1100 N/ mm P 8 15 THL M16-6HX , 1100 N/ mm P 8 30 THL M6-6HX C45, , , P/ M THL M5-6HX, Form E M 9,5 THL UNC 3/ CrMo4, 1200 N/ mm P 55 THL M16-6HX 42CrMo4, 850 N/ mm P THL M10x1-6HX 42CrMo4, 850 N/ mm P THL M6-6HX C45 mit Lot, P 9 THL M8-6HX 40Cr, N/ mm P THL M10-6HX 100Cr6, N/ mm P 6 17 THL M30-6HX M 6 30 THL M16-6HX St ahlguss, 1000 N/ mm P THL M12-6HX 42CrMo4, 1000 N/ mm P 25 THL M8-6HX M 8 10 THL August 2012 VM Timo Mager
19 02 Laboratorní a praktické testy Výsledky praktických testů 47 naplánováno 20 z testů bylo úspěšných a výkonnost byla lepší než stávající nástroj 6 z testů bylo neutrálních a výkonnost byla stejná jako stávající nástroj 0 výsledků bylo horších než stávající August 2012 VM Timo Mager

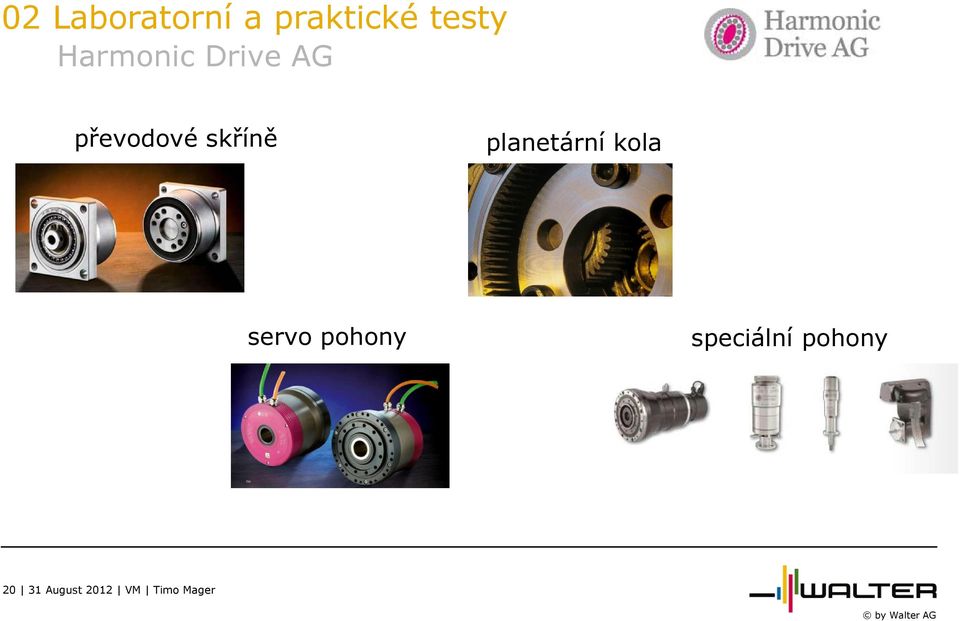

20 02 Laboratorní a praktické testy Harmonic Drive AG převodové skříně planetární kola servo pohony speciální pohony August 2012 VM Timo Mager
21 02 Laboratorní a praktické testy Harmonic Drive AG Obrobek příruba aplikace M6 Material (X7CrNiAl 17 4) 304 HB hardness Stroj Matsuura MAM72-42V BAZ August 2012 VM Timo Mager
22 02 Laboratorní a praktické testy Harmonic Drive AG Konkurent Nástroj V4A Paradur Eco plus řezné parametry: v c 3 5 [m/min] n [min -1 ] hloubka závitu [mm] životnost [pcs.] August 2012 VM Timo Mager
23 02 Laboratorní a praktické testy Europe Usinage uložení ložisek příčníky konektory železniční komponenty August 2012 VM Timo Mager
24 02 Laboratorní a praktické testy Europe Usinage Obrobek nosník kola CATERPILLAR Aplikace M16 Material tvárná litina 304 HB Stroj Mandelli BAZ August 2012 VM Timo Mager
25 02 Laboratorní a praktické testy Europe Usinage Konkurence Nástroj: N460TN-3 Paradur Eco plus řezné parametry: v c [m/min] n [min -1 ] hloubka závitu [mm] životnost [pcs.] August 2012 VM Timo Mager
26 02 Laboratorní a praktické testy Daimler Untertürkheim Výroba / rok (2010) Motory - Motory Zadní nápravy Nápravy -přední nápravy Ozubená kola -Oz.kola August 2012 VM Timo Mager
27 02 Laboratorní a praktické testy Daimler Untertürkheim Obrobek kliková hřídel M276 aplikace M10x1 Material 38Mn S HB Stroj ETXE TAR August 2012 VM Timo Mager
28 02 Laboratorní a praktické testy Daimler Untertürkheim konkurence nástroj: Paradur Eco-HT Paradur Eco plus řezné parametry: v c [m/min] n [min -1 ] hloubka závitu [mm] Ausbrüche vylomení [pcs.] August 2012 VM Timo Mager
29 03 Rozsah produktu Paradur Eco plus Metrické M2-M64 Metrické jemné MF6x0,75-MF22x1,5 UNC UNC2-UNC1 3/4 UNF UNF4 UNF 3/4 G G 1 / 8 G1 Rozšíření od M48 do M64 Částečná redukcepočet drážek z 6 na 5 a z 5 na August 2012 VM Timo Mager
30 03 Rozsah produktu Paradur Eco plus 186 položek Tolerance 6HX, 6GX, 2B, G-X varianty s vnitřním chlazením i bez, výstup radiálně levozubý závitník povlak in TiN a THL náběh C a E August 2012 VM Timo Mager
31 03 Rozsah produktu Strategie představení začátek 1.listopad 2012 Paradur Eco Plus Paradur Eco HT ukončení 1.leden August 2012 VM Timo Mager
32 04 Aplikace a zákazníci Slepé otvory do 3,0xD P M K N S Titan(nelegovaný) Hliník 0,5-4% Si-obsah Litina (šedá+tvárná litina) Nerez od 105 do 323 HB tvrdosti Ocel od 105 do 418 HB tvrdosti August 2012 VM Timo Mager
33 04 Aplikace a zákazníci Všeobecné obrábění Letecký průmysl Automobilový průmysl Energetický průmysl August 2012 VM Timo Mager
34 05 Prodejní info Interní info Novinky 12-2 Ceny ceník 2013 GPS & CCS zahrnuto August 2012 VM Timo Mager
35 05 Prodejní info Závěr & výhody pro zákazníky vysoká procesní stabilita vysoká produktivita chlazení olejovou mlhou (MQL) převodní seznam snížení nákladů na chlazení snížení počtu nástrojů nížší náklady na nástroje snadné použití pro zákazníka Produktové video August 2012 VM Timo Mager
36 Děkuji August 2012 VM Timo Mager
