TECHNICKÁ ZPRÁVA Hanischova hrobka, městský hřbitov Varnsdorf

Transkript

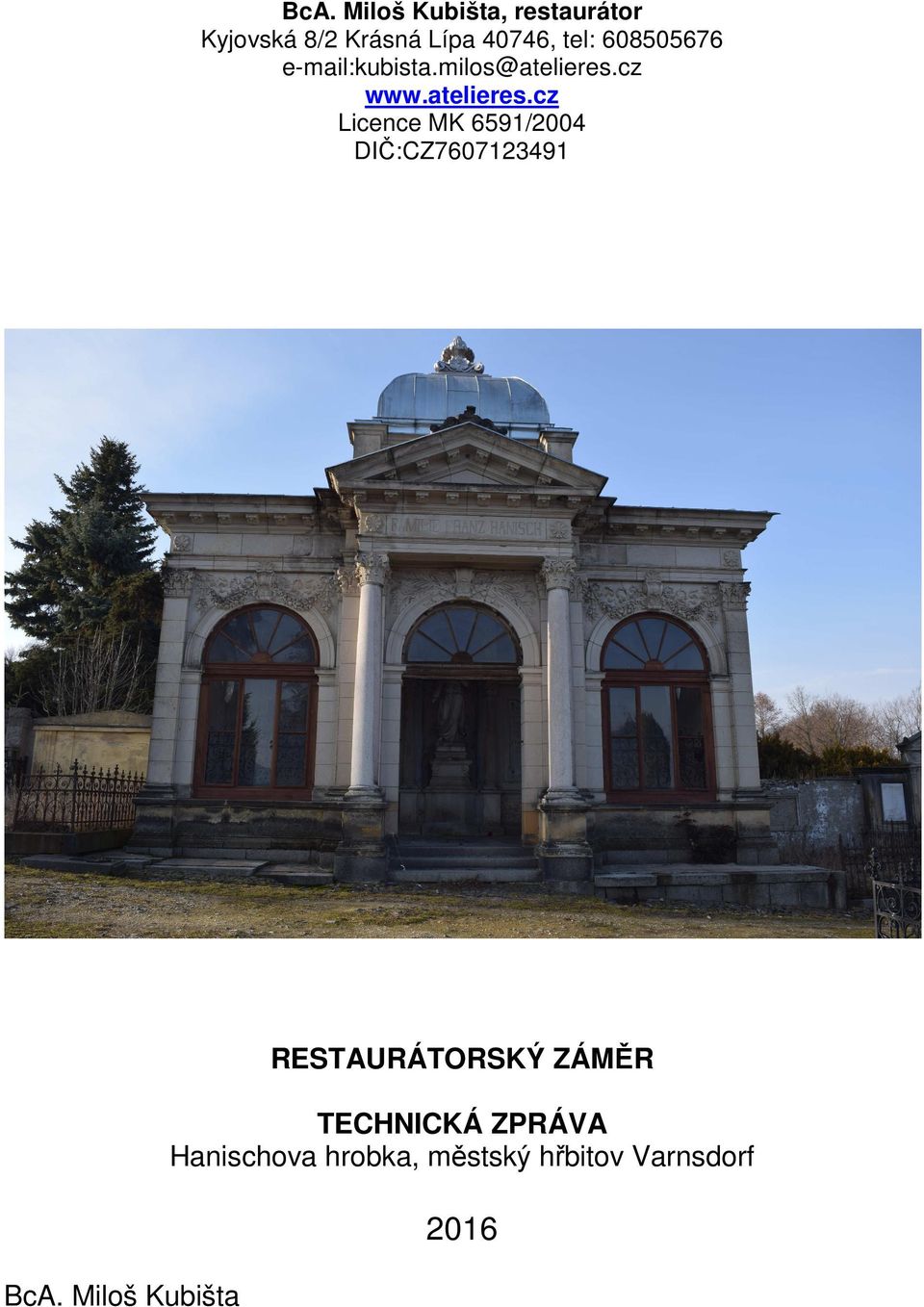

1 BcA. Miloš Kubišta, restaurátor Kyjovská 8/2 Krásná Lípa 40746, tel: Licence MK 6591/2004 DIČ:CZ RESTAURÁTORSKÝ ZÁMĚR TECHNICKÁ ZPRÁVA Hanischova hrobka, městský hřbitov Varnsdorf 2016 BcA. Miloš Kubišta

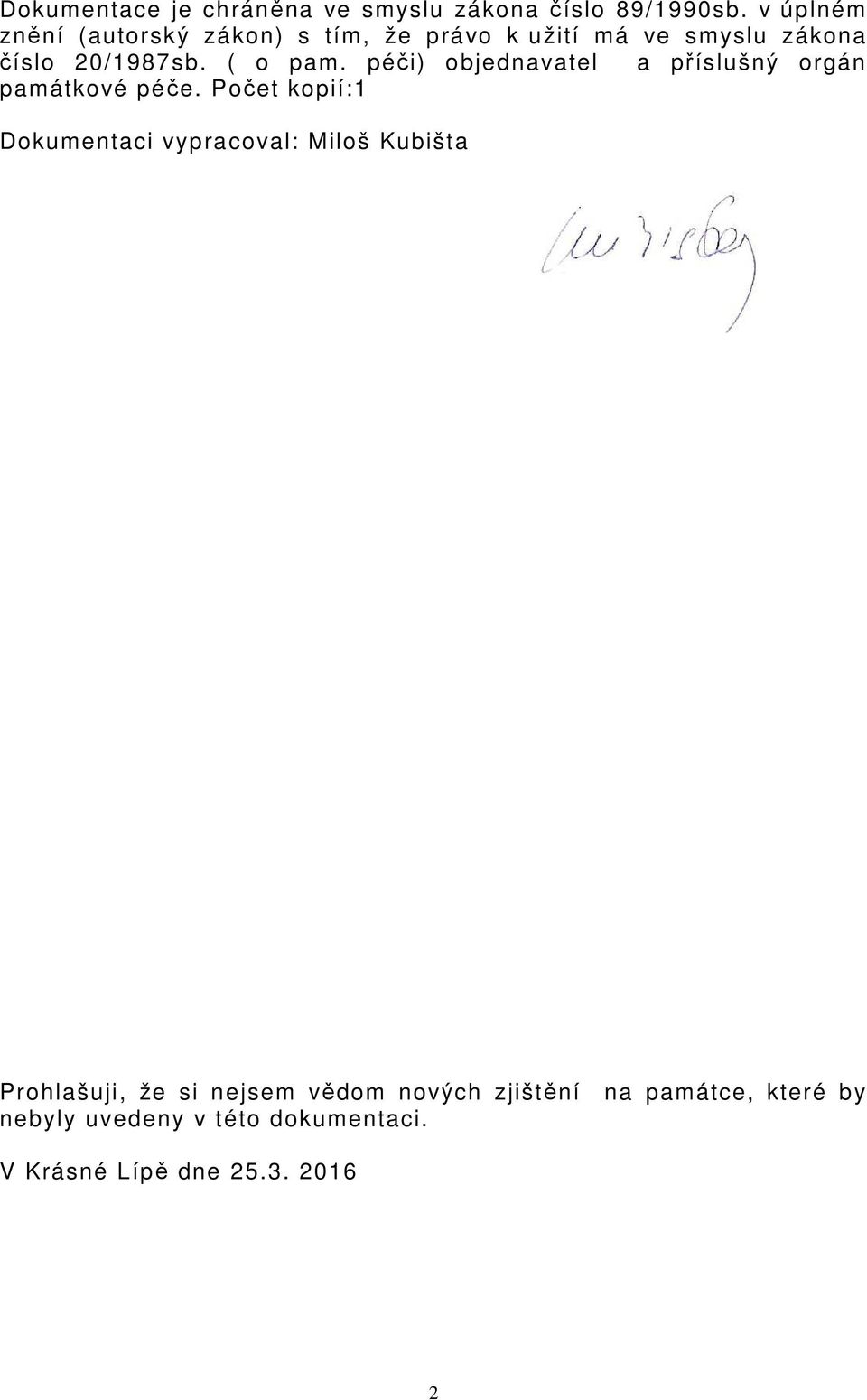

2 Dokumentace je chráněna ve smyslu zákona číslo 89/1990sb. v úplném znění (autorský zákon) s tím, že právo k užití má ve smyslu zákona číslo 20/1987sb. ( o pam. péči) objednavatel a příslušný orgán památkové péče. Počet kopií:1 Dokumentaci vypracoval: Miloš Kubišta Prohlašuji, že si nejsem vědom nových zjištění na památce, které by nebyly uvedeny v této dokumentaci. V Krásné Lípě dne

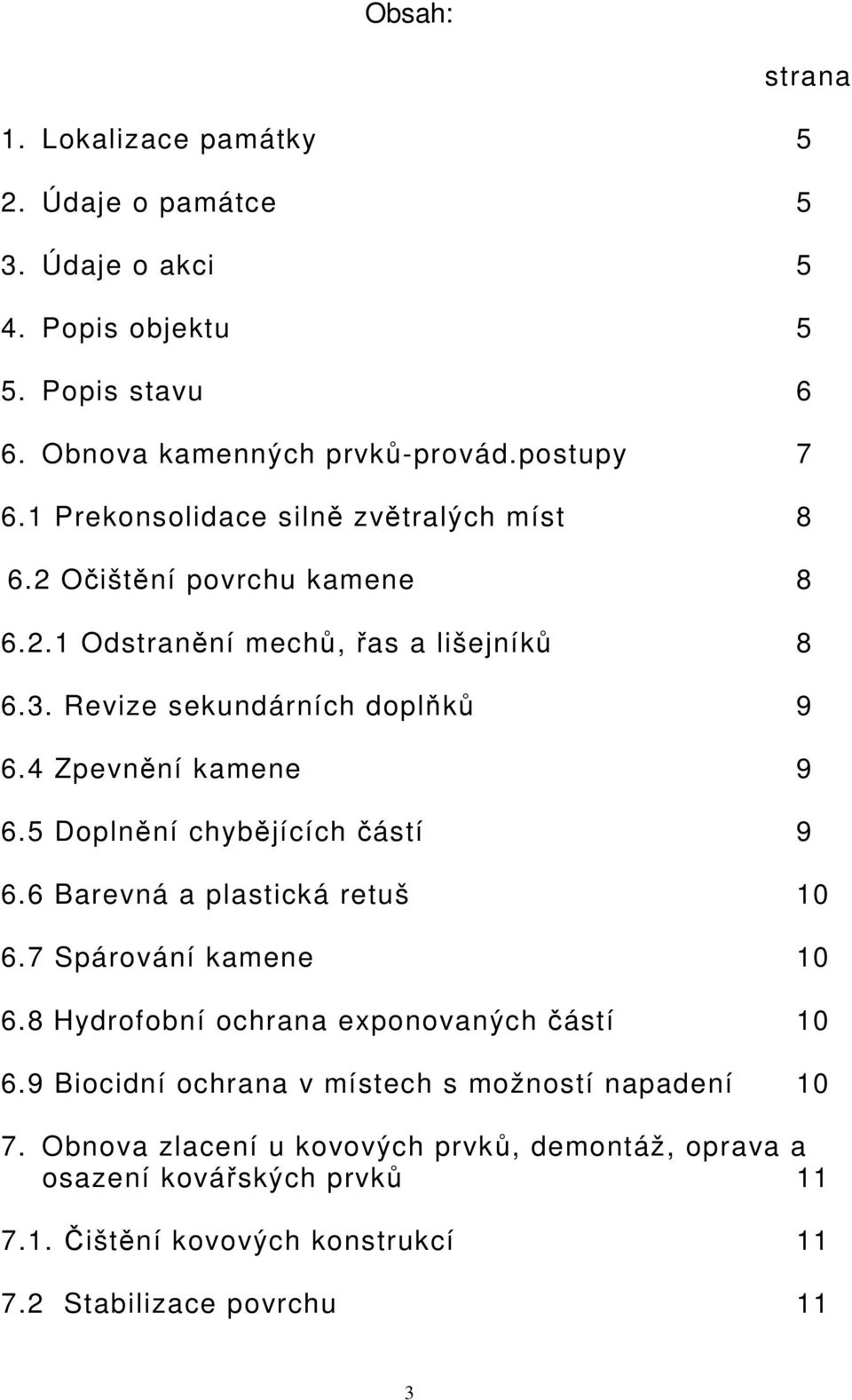

3 Obsah: strana 1. Lokalizace památky 5 2. Údaje o památce 5 3. Údaje o akci 5 4. Popis objektu 5 5. Popis stavu 6 6. Obnova kamenných prvků-provád.postupy Prekonsolidace silně zvětralých míst Očištění povrchu kamene Odstranění mechů, řas a lišejníků Revize sekundárních doplňků Zpevnění kamene Doplnění chybějících částí Barevná a plastická retuš Spárování kamene Hydrofobní ochrana exponovaných částí Biocidní ochrana v místech s možností napadení Obnova zlacení u kovových prvků, demontáž, oprava a osazení kovářských prvků Čištění kovových konstrukcí Stabilizace povrchu 11 3

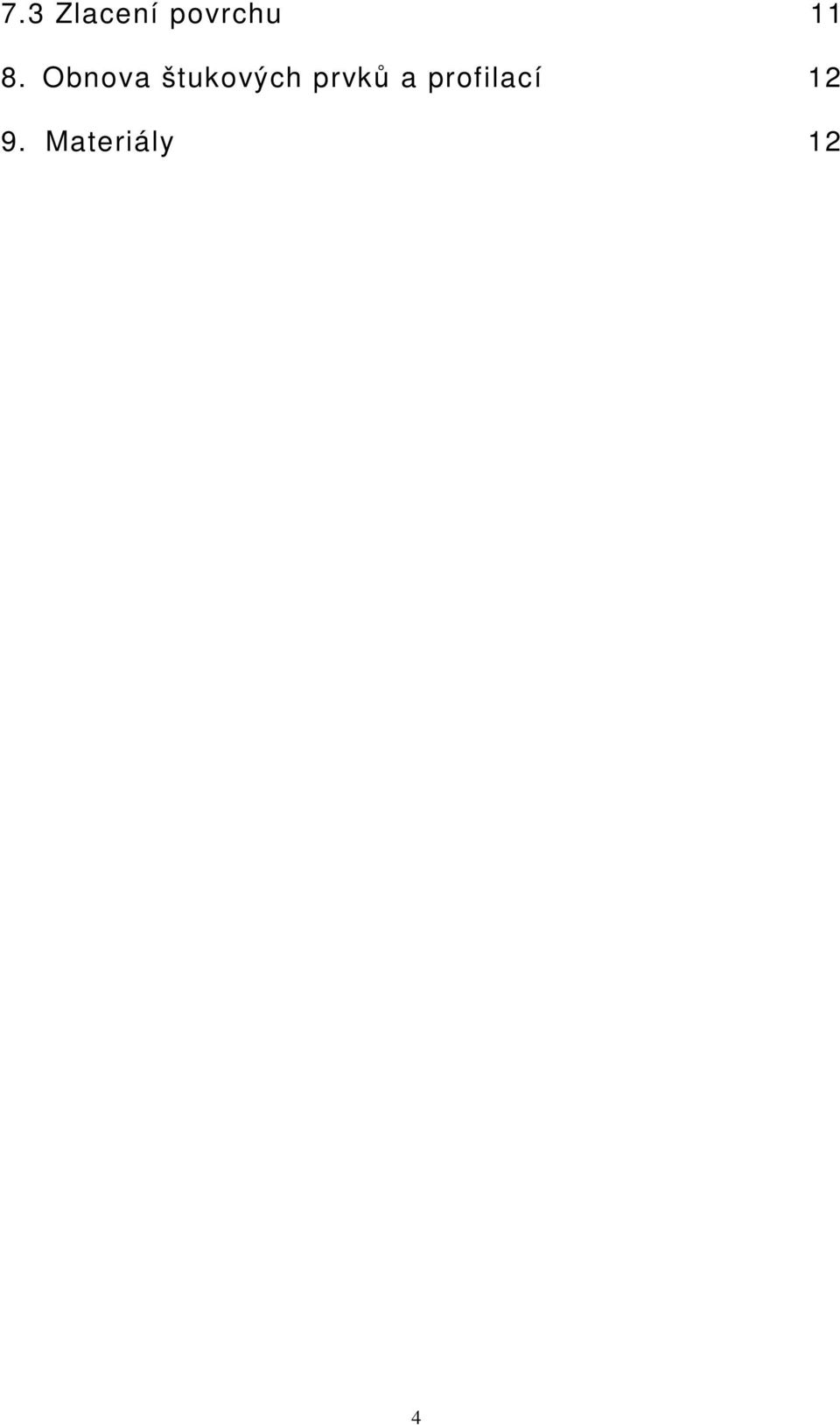

4 7.3 Zlacení povrchu Obnova štukových prvků a profilací Materiály 12 4

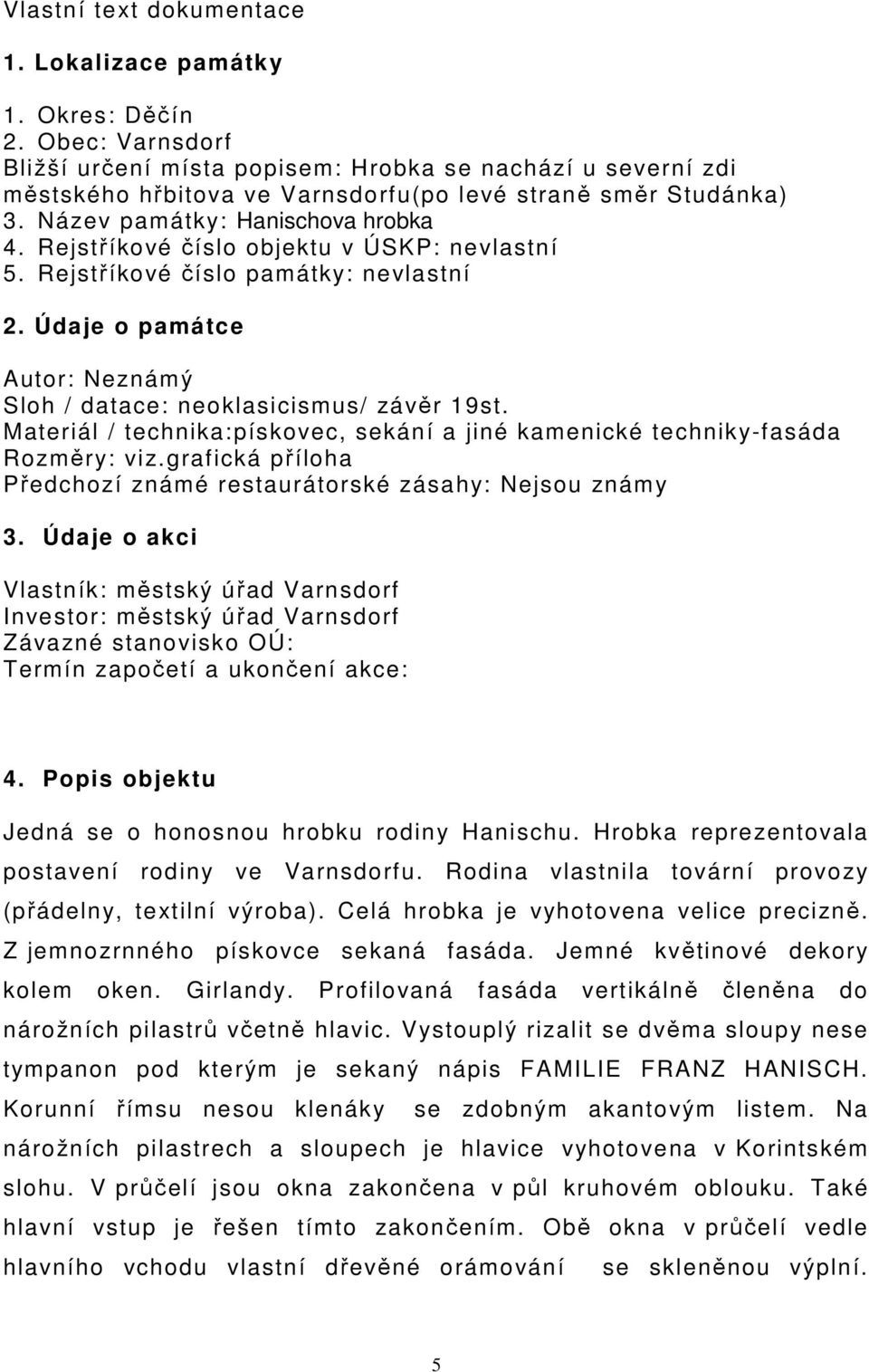

5 Vlastní text dokumentace 1. Lokalizace památky 1. Okres: Děčín 2. Obec: Varnsdorf Bližší určení místa popisem: Hrobka se nachází u severní zdi městského hřbitova ve Varnsdorfu(po levé straně směr Studánka) 3. Název památky: Hanischova hrobka 4. Rejstříkové číslo objektu v ÚSKP: nevlastní 5. Rejstříkové číslo památky: nevlastní 2. Údaje o památce Autor: Neznámý Sloh / datace: neoklasicismus/ závěr 19st. Materiál / technika:pískovec, sekání a jiné kamenické techniky-fasáda Rozměry: viz.grafická příloha Předchozí známé restaurátorské zásahy: Nejsou známy 3. Údaje o akci Vlastník: městský úřad Varnsdorf Investor: městský úřad Varnsdorf Závazné stanovisko OÚ: Termín započetí a ukončení akce: 4. Popis objektu Jedná se o honosnou hrobku rodiny Hanischu. Hrobka reprezentovala postavení rodiny ve Varnsdorfu. Rodina vlastnila tovární provozy (přádelny, textilní výroba). Celá hrobka je vyhotovena velice precizně. Z jemnozrnného pískovce sekaná fasáda. Jemné květinové dekory kolem oken. Girlandy. Profilovaná fasáda vertikálně členěna do nárožních pilastrů včetně hlavic. Vystouplý rizalit se dvěma sloupy nese tympanon pod kterým je sekaný nápis FAMILIE FRANZ HANISCH. Korunní římsu nesou klenáky se zdobným akantovým listem. Na nárožních pilastrech a sloupech je hlavice vyhotovena v Korintském slohu. V průčelí jsou okna zakončena v půl kruhovém oblouku. Také hlavní vstup je řešen tímto zakončením. Obě okna v průčelí vedle hlavního vchodu vlastní dřevěné orámování se skleněnou výplní. 5

6 Hlavní vchod vlastní dřevěné orámování pouze v půlkruhovém vrchním zakončení. Spodní část byla patrně řešena pouze kovanou mříží, která se bohužel nedochovala. Při obnově bude počítáno s její výrobou a doplněním. Oválná okna na bocích kaple jsou řešena pouze skleněnou výplní bez dřevěného rámu. Interiér je řešen honosně. Při vstupu na čelní straně se nachází socha smutečního anděla vysekána z kararského mramoru. Socha vystavující se nad úroveň očí spočívá na polygonálním podstavci. Po stranách sochy můžeme vidět kanelované sloupy s korintskými hlavicemi, jenž nesou kladí s tympanonem. Socha je vsazena do této architektury. Po obou stranách sochy je vidno v podobné architektuře vidět usazené nápisové desky. Taktéž s kanelovanými sloupy a kladím pouze bez tympanonu. Celá architektura působí jako oltář. Po stranách této architektury jsou na zdech instalovány ještě dvě nápisové desky. Za sochou ve výklenku byla původně imitace modré oblohy(nebe). Ostatní stěny byly bez výmalby. Omítka na klenbě se nedochovala. Dnes jsou klenební pole nově nahrazeny dřevěným laťováním zhotoveném při nové opravě střechy. Při opravě bude počítáno omítnutím klenby. 5. Popis stavu objektu Celá hrobka je ve stavu odpovídající zanedbání s minimem udržovacích prací, Jediné pozitivum je znovuobnovení střešní konstrukce společně s krytinou. Bohužel průnik vody do klenebních částí a do konstrukce hrobky nebyl dlouho řešen. Díky tomu jsou především horní partie značně zavlhčeny a bude trvat dlouho, nežli dojde k vyschnutí především cihlové konstrukce. Většinou platí úměra, jak dlouho proniká do konstrukce voda, tak dlouho objekt vysychá. Právě v klenebních partiích se omítky odlučují od cihlového zdiva. Na omítce jsou patrné mapy po průnicích dešťové vody. Dále povrch atakují zelené řasy. Spodní partie jsou již suché. Do objektu je volný přístup, protože původní mříž byla odcizena. Stopy vandalismu jsou všude patrné. 6

7 Nápisy na zdech a výkaly na zemi reflektují zanedbání celého objektu. Dřevěné okenní a dveřní konstrukce na první pohled nevyžadují výměnu. Ovšem při rekonstrukci je vhodnější získat posudek od dřevomodeláře nebo restaurátora dřeva. Okenní výplně jsou v celku zachovalé. Jen u dvou kusů chybí sklo nebo je rozbité. Při obnově musí být počítáno z obnovou kované mříže bránící cizímu vstupu. Tvarosloví celé mříže vychází ze zachovalých mřížích na oknech. Při rekonstrukci musí být toto tvarosloví v maximální míře respektováno. Proto u obnovy mříže musí být nejprve vyhotovený detailní kresebný návrh s vykovaným vzorkem. Po schválení pracovníkem NPU se může vyhotovit celá mříž. Pokud posudek k dřeveným prvkům doporučí jejich výměnu. Tvarosloví profilace bude plně respektovat současný stav. Při obnově Hanischovy hrobky budou dodrženy postupy uvedené níže. Pro ucelenou obnovu je důležité se soustředit také na úpravu vnějších povrchů. Přeložení dlažby a kamenných prvků v soklové části především z pravé strany, viděno z čelního pohledu. Ačkoliv se nejedná o památkově chráněný objekt. Kvalita celého díla by si ochranu zajisté zasloužila, protože se jedná o unikátní objekt, kde se prezentuje excelentní sochařská a kamenická výzdoba společně s štukovými detaily. Nelze opomenout ani mimořádnou úroveň kovářské práce. Z těchto důvodů musí objekt obnovit firma prokazující technologickou znalost a úroveň firmy působící v oboru restaurování. 6. Obnova kamenných prvků- prováděné postupy Obnova kamenných prvků zahrnuje podle zásad restaurování a pokynů pracovníků památkové péče prakticky vždy tyto uvedené kroky: a) Prekonsolidace silně zvětralých míst b) Očištění povrchu kamene c) Revize sekundárních doplňků d) Zpevnění kamene e) Doplnění chybějících částí, dotmelení f) Barevná a plastická retuš 7

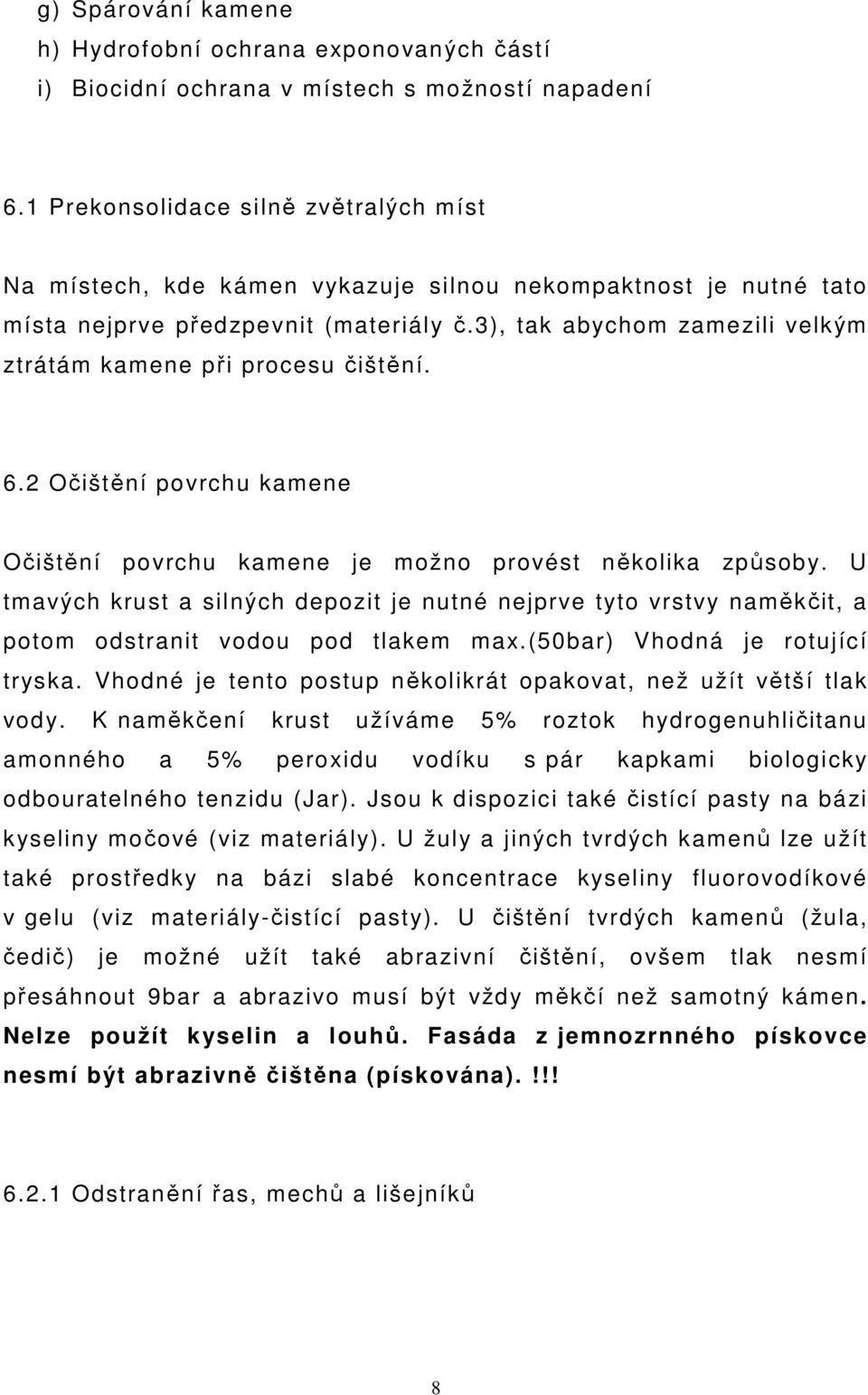

8 g) Spárování kamene h) Hydrofobní ochrana exponovaných částí i) Biocidní ochrana v místech s možností napadení 6.1 Prekonsolidace silně zvětralých míst Na místech, kde kámen vykazuje silnou nekompaktnost je nutné tato místa nejprve předzpevnit (materiály č.3), tak abychom zamezili velkým ztrátám kamene při procesu čištění. 6.2 Očištění povrchu kamene Očištění povrchu kamene je možno provést několika způsoby. U tmavých krust a silných depozit je nutné nejprve tyto vrstvy naměkčit, a potom odstranit vodou pod tlakem max.(50bar) Vhodná je rotující tryska. Vhodné je tento postup několikrát opakovat, než užít větší tlak vody. K naměkčení krust užíváme 5% roztok hydrogenuhličitanu amonného a 5% peroxidu vodíku s pár kapkami biologicky odbouratelného tenzidu (Jar). Jsou k dispozici také čistící pasty na bázi kyseliny močové (viz materiály). U žuly a jiných tvrdých kamenů lze užít také prostředky na bázi slabé koncentrace kyseliny fluorovodíkové v gelu (viz materiály-čistící pasty). U čištění tvrdých kamenů (žula, čedič) je možné užít také abrazivní čištění, ovšem tlak nesmí přesáhnout 9bar a abrazivo musí být vždy měkčí než samotný kámen. Nelze použít kyselin a louhů. Fasáda z jemnozrnného pískovce nesmí být abrazivně čištěna (pískována).!!! Odstranění řas, mechů a lišejníků 8

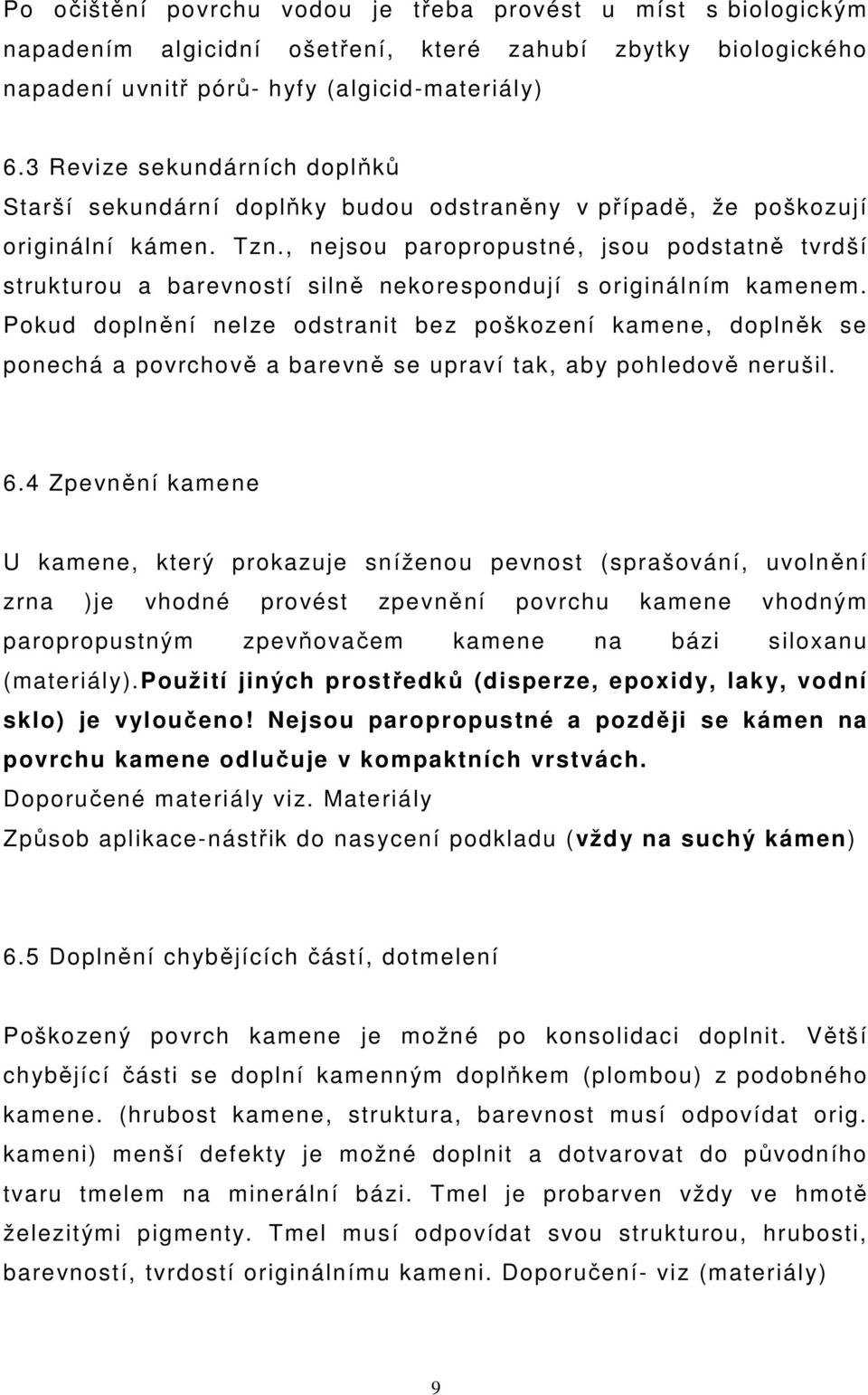

9 Po očištění povrchu vodou je třeba provést u míst s biologickým napadením algicidní ošetření, které zahubí zbytky biologického napadení uvnitř pórů- hyfy (algicid-materiály) 6.3 Revize sekundárních doplňků Starší sekundární doplňky budou odstraněny v případě, že poškozují originální kámen. Tzn., nejsou paropropustné, jsou podstatně tvrdší strukturou a barevností silně nekorespondují s originálním kamenem. Pokud doplnění nelze odstranit bez poškození kamene, doplněk se ponechá a povrchově a barevně se upraví tak, aby pohledově nerušil. 6.4 Zpevnění kamene U kamene, který prokazuje sníženou pevnost (sprašování, uvolnění zrna )je vhodné provést zpevnění povrchu kamene vhodným paropropustným zpevňovačem kamene na bázi siloxanu (materiály).použití jiných prostředků (disperze, epoxidy, laky, vodní sklo) je vyloučeno! Nejsou paropropustné a později se kámen na povrchu kamene odlučuje v kompaktních vrstvách. Doporučené materiály viz. Materiály Způsob aplikace-nástřik do nasycení podkladu (vždy na suchý kámen) 6.5 Doplnění chybějících částí, dotmelení Poškozený povrch kamene je možné po konsolidaci doplnit. Větší chybějící části se doplní kamenným doplňkem (plombou) z podobného kamene. (hrubost kamene, struktura, barevnost musí odpovídat orig. kameni) menší defekty je možné doplnit a dotvarovat do původního tvaru tmelem na minerální bázi. Tmel je probarven vždy ve hmotě železitými pigmenty. Tmel musí odpovídat svou strukturou, hrubosti, barevností, tvrdostí originálnímu kameni. Doporučení- viz (materiály) 9

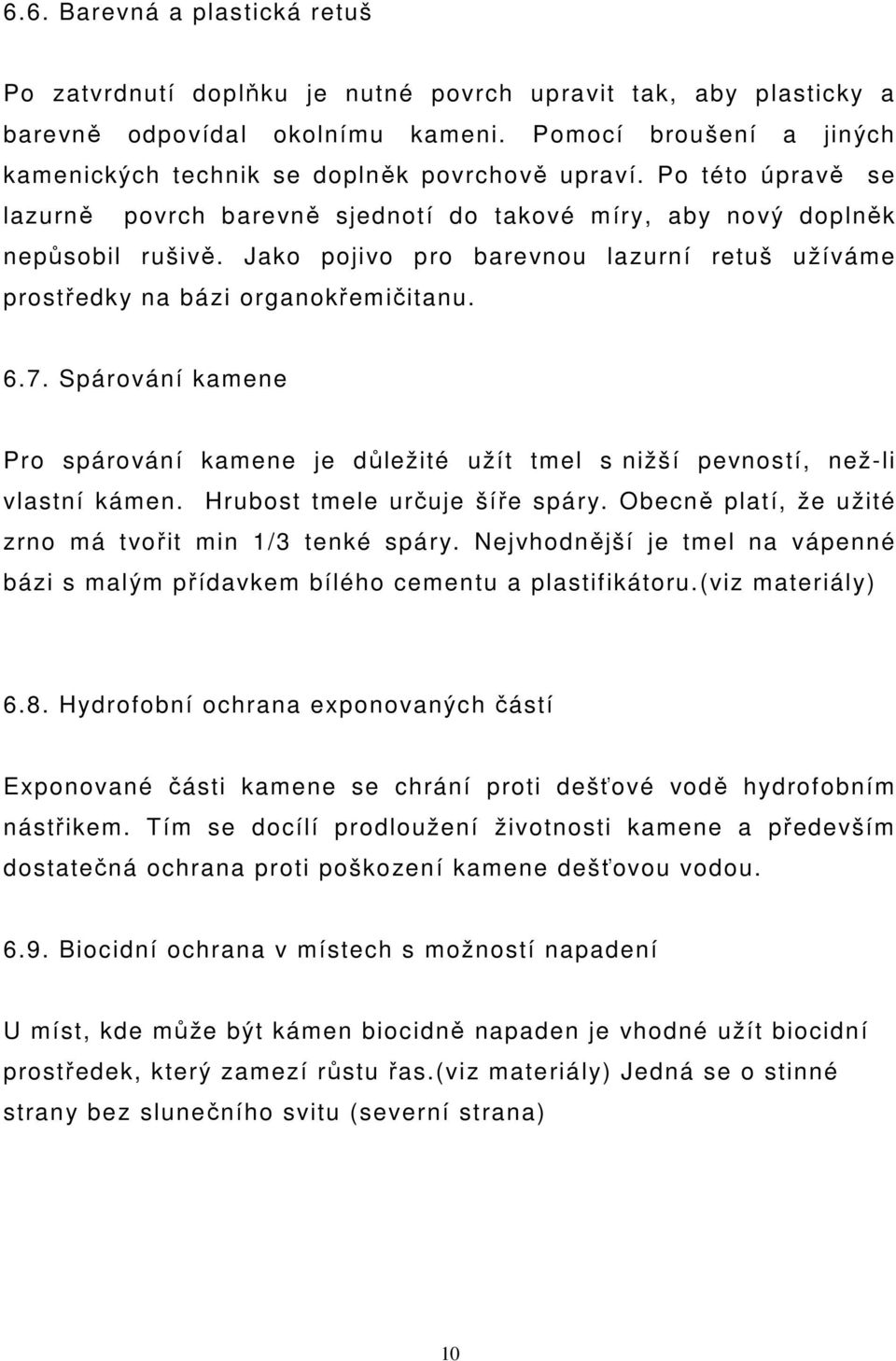

10 6.6. Barevná a plastická retuš Po zatvrdnutí doplňku je nutné povrch upravit tak, aby plasticky a barevně odpovídal okolnímu kameni. Pomocí broušení a jiných kamenických technik se doplněk povrchově upraví. Po této úpravě se lazurně povrch barevně sjednotí do takové míry, aby nový doplněk nepůsobil rušivě. Jako pojivo pro barevnou lazurní retuš užíváme prostředky na bázi organokřemičitanu Spárování kamene Pro spárování kamene je důležité užít tmel s nižší pevností, než-li vlastní kámen. Hrubost tmele určuje šíře spáry. Obecně platí, že užité zrno má tvořit min 1/3 tenké spáry. Nejvhodnější je tmel na vápenné bázi s malým přídavkem bílého cementu a plastifikátoru.(viz materiály) 6.8. Hydrofobní ochrana exponovaných částí Exponované části kamene se chrání proti dešťové vodě hydrofobním nástřikem. Tím se docílí prodloužení životnosti kamene a především dostatečná ochrana proti poškození kamene dešťovou vodou Biocidní ochrana v místech s možností napadení U míst, kde může být kámen biocidně napaden je vhodné užít biocidní prostředek, který zamezí růstu řas.(viz materiály) Jedná se o stinné strany bez slunečního svitu (severní strana) 10

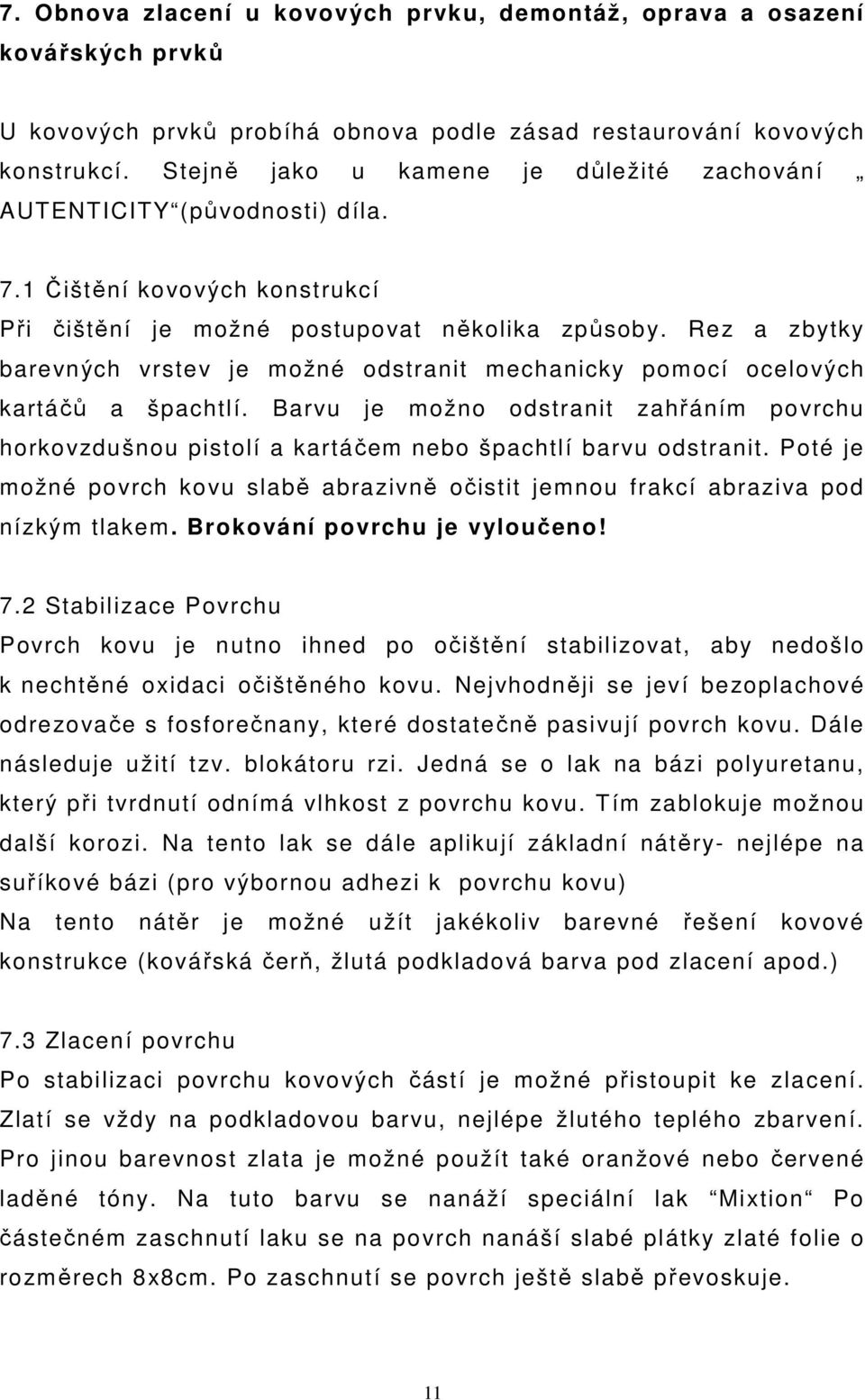

11 7. Obnova zlacení u kovových prvku, demontáž, oprava a osazení kovářských prvků U kovových prvků probíhá obnova podle zásad restaurování kovových konstrukcí. Stejně jako u kamene je důležité zachování AUTENTICITY (původnosti) díla. 7.1 Čištění kovových konstrukcí Při čištění je možné postupovat několika způsoby. Rez a zbytky barevných vrstev je možné odstranit mechanicky pomocí ocelových kartáčů a špachtlí. Barvu je možno odstranit zahřáním povrchu horkovzdušnou pistolí a kartáčem nebo špachtlí barvu odstranit. Poté je možné povrch kovu slabě abrazivně očistit jemnou frakcí abraziva pod nízkým tlakem. Brokování povrchu je vyloučeno! 7.2 Stabilizace Povrchu Povrch kovu je nutno ihned po očištění stabilizovat, aby nedošlo k nechtěné oxidaci očištěného kovu. Nejvhodněji se jeví bezoplachové odrezovače s fosforečnany, které dostatečně pasivují povrch kovu. Dále následuje užití tzv. blokátoru rzi. Jedná se o lak na bázi polyuretanu, který při tvrdnutí odnímá vlhkost z povrchu kovu. Tím zablokuje možnou další korozi. Na tento lak se dále aplikují základní nátěry- nejlépe na suříkové bázi (pro výbornou adhezi k povrchu kovu) Na tento nátěr je možné užít jakékoliv barevné řešení kovové konstrukce (kovářská čerň, žlutá podkladová barva pod zlacení apod.) 7.3 Zlacení povrchu Po stabilizaci povrchu kovových částí je možné přistoupit ke zlacení. Zlatí se vždy na podkladovou barvu, nejlépe žlutého teplého zbarvení. Pro jinou barevnost zlata je možné použít také oranžové nebo červené laděné tóny. Na tuto barvu se nanáží speciální lak Mixtion Po částečném zaschnutí laku se na povrch nanáší slabé plátky zlaté folie o rozměrech 8x8cm. Po zaschnutí se povrch ještě slabě převoskuje. 11

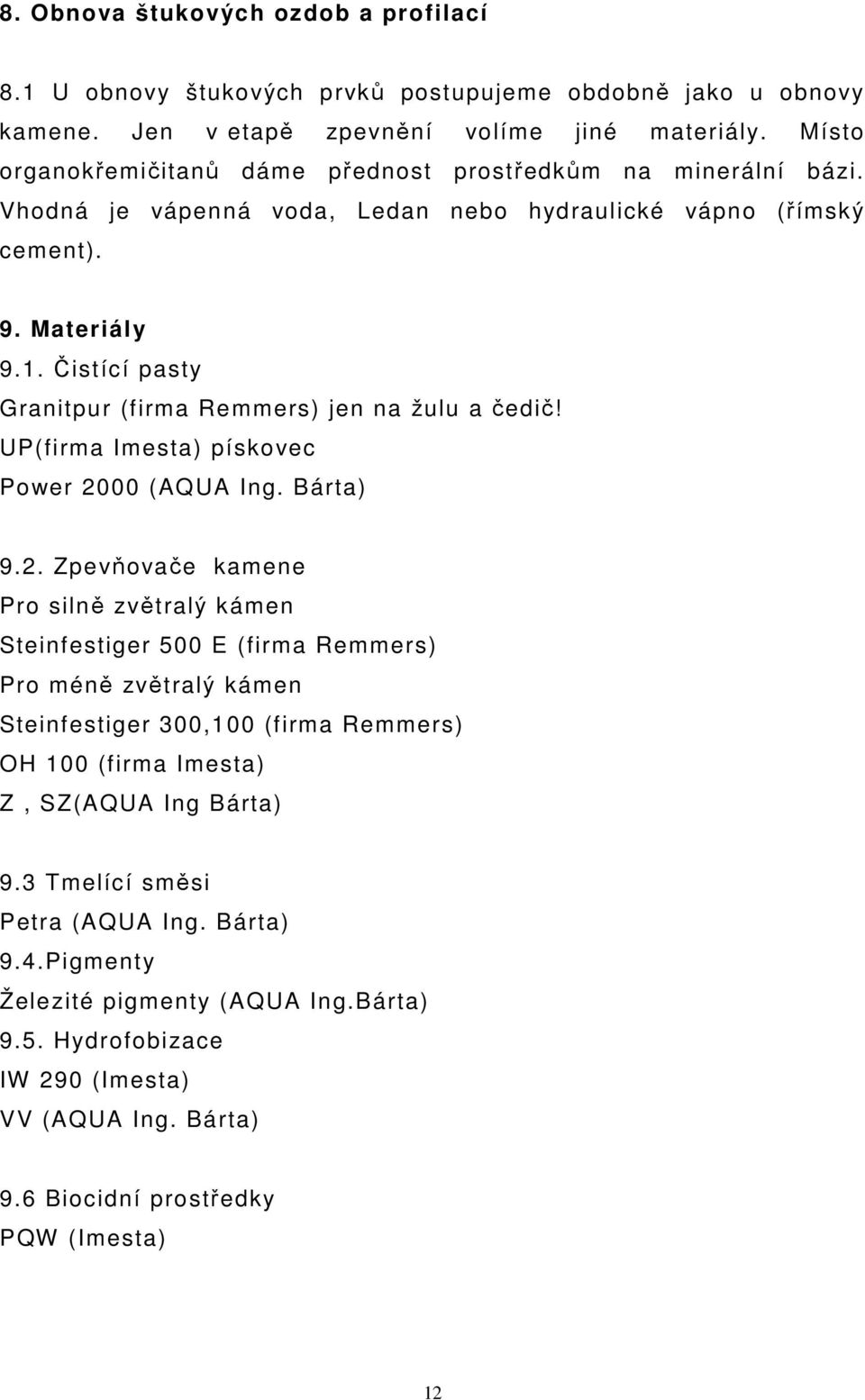

12 8. Obnova štukových ozdob a profilací 8.1 U obnovy štukových prvků postupujeme obdobně jako u obnovy kamene. Jen v etapě zpevnění volíme jiné materiály. Místo organokřemičitanů dáme přednost prostředkům na minerální bázi. Vhodná je vápenná voda, Ledan nebo hydraulické vápno (římský cement). 9. Materiály 9.1. Čistící pasty Granitpur (firma Remmers) jen na žulu a čedič! UP(firma Imesta) pískovec Power 2000 (AQUA Ing. Bárta) 9.2. Zpevňovače kamene Pro silně zvětralý kámen Steinfestiger 500 E (firma Remmers) Pro méně zvětralý kámen Steinfestiger 300,100 (firma Remmers) OH 100 (firma Imesta) Z, SZ(AQUA Ing Bárta) 9.3 Tmelící směsi Petra (AQUA Ing. Bárta) 9.4.Pigmenty Železité pigmenty (AQUA Ing.Bárta) 9.5. Hydrofobizace IW 290 (Imesta) VV (AQUA Ing. Bárta) 9.6 Biocidní prostředky PQW (Imesta) 12
