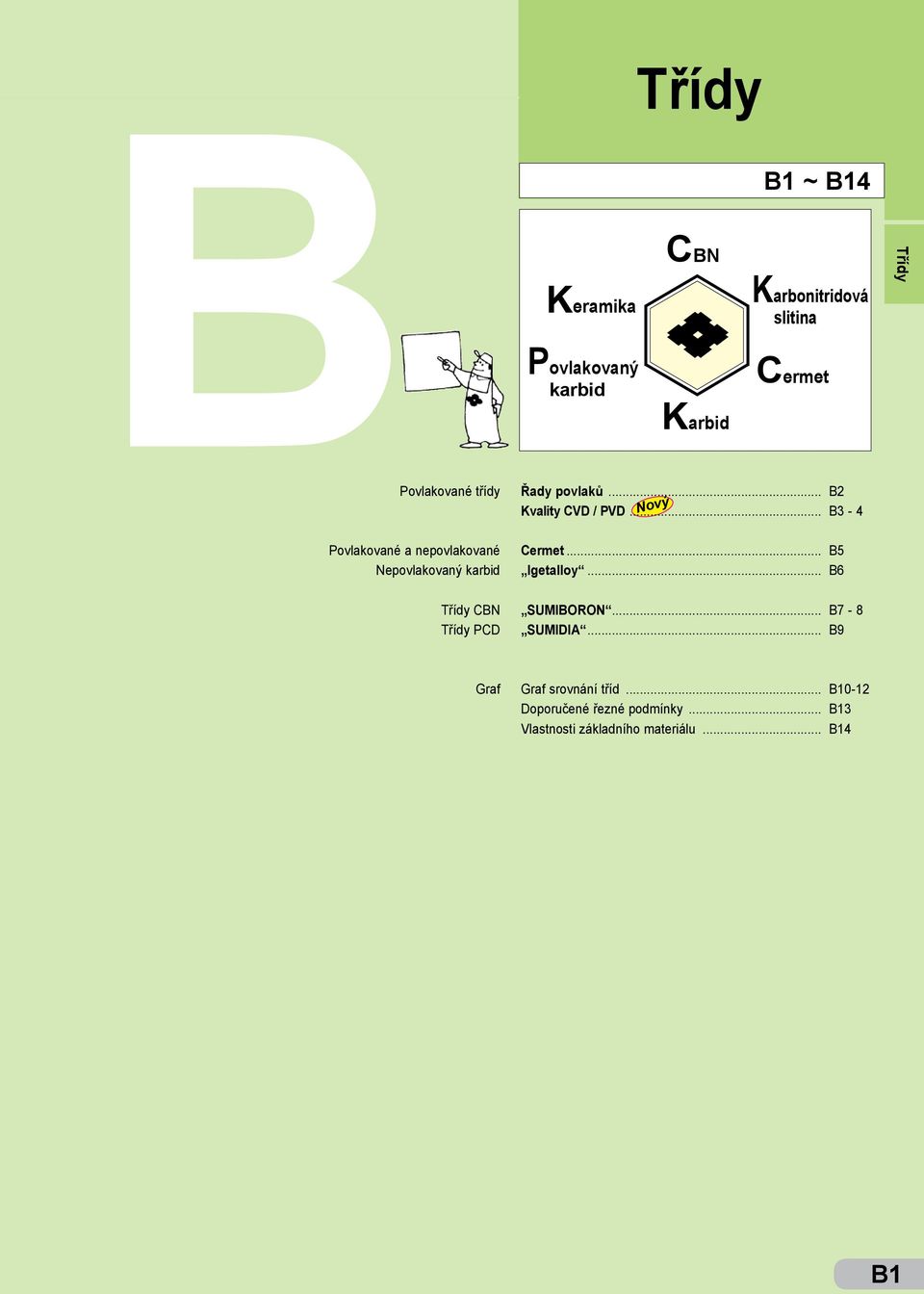

1 B Keramika Povlakovaný karbid CBN Karbid B1 ~ B14 Karbonitridová slitina Cermet Povlakované třídy Řady povlaků... Kvality CVD / PVD... B2 B3-4 Povlakované a nepovlakované Nepovlakovaný karbid Cermet... Igetalloy... B5 B6 CBN PCD... SUMIDIA... B7-8 B9 Graf Graf srovnání tříd... Doporučené řezné podmínky... Vlastnosti základního materiálu... B10-12 B13 B14 B1

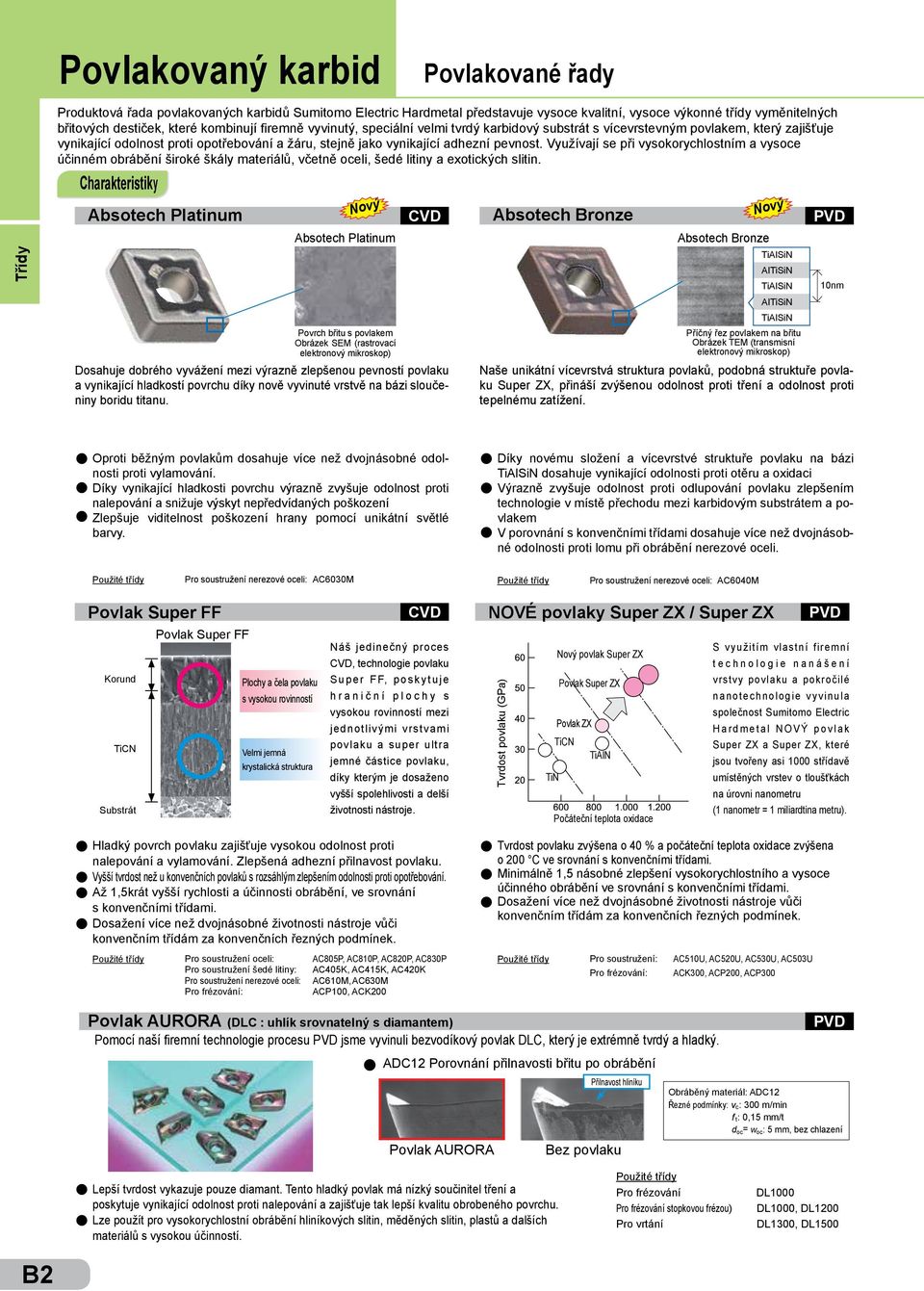

2 Povlakovaný karbid Absotech Platinum Absotech Platinum CVD Povrch břitu s povlakem Obrázek SEM (rastrovací elektronový mikroskop) Dosahuje dobrého vyvážení mezi výrazně zlepšenou pevností povlaku a vynikající hladkostí povrchu díky nově vyvinuté vrstvě na bázi sloučeniny boridu titanu. Povlakované řady Produktová řada povlakovaných karbidů Sumitomo Electric Hardmetal představuje vysoce kvalitní, vysoce výkonné třídy vyměnitelných břitových destiček, které kombinují firemně vyvinutý, speciální velmi tvrdý karbidový substrát s vícevrstevným povlakem, který zajišťuje vynikající odolnost proti opotřebování a žáru, stejně jako vynikající adhezní pevnost. Využívají se při vysokorychlostním a vysoce účinném obrábění široké škály materiálů, včetně oceli, šedé litiny a exotických slitin. Absotech Bronze Absotech Bronze PVD TiAlSiN AlTiSiN TiAlSiN 10nm AlTiSiN TiAlSiN Příčný řez povlakem na břitu Obrázek TEM (transmisní elektronový mikroskop) Naše unikátní vícevrstvá struktura povlaků, podobná struktuře povlaku ZX, přináší zvýšenou odolnost proti tření a odolnost proti tepelnému zatížení. Oproti běžným povlakům dosahuje více než dvojnásobné odolnosti proti vylamování. Díky vynikající hladkosti povrchu výrazně zvyšuje odolnost proti nalepování a snižuje výskyt nepředvídaných poškození Zlepšuje viditelnost poškození hrany pomocí unikátní světlé barvy. Díky novému složení a vícevrstvé struktuře povlaku na bázi TiAlSiN dosahuje vynikající odolnosti proti otěru a oxidaci Výrazně zvyšuje odolnost proti odlupování povlaku zlepšením technologie v místě přechodu mezi karbidovým substrátem a povlakem V porovnání s konvenčními třídami dosahuje více než dvojnásobné odolnosti proti lomu při obrábění nerezové oceli. Použité třídy Pro soustružení nerezové oceli: AC6030M Použité třídy Pro soustružení nerezové oceli: AC6040M Povlak FF Korund TiCN Substrát Povlak FF Plochy a čela povlaku s vysokou rovinností Velmi jemná krystalická struktura Pro soustružení oceli: Pro soustružení šedé litiny: Pro soustružení nerezové oceli: Pro frézování: CVD Náš jedinečný proces CVD, technologie povlaku FF, poskytuje hraniční plochy s vysokou rovinností mezi jednotlivými vrstvami povlaku a super ultra jemné částice povlaku, díky kterým je dosaženo vyšší spolehlivosti a delší životnosti nástroje. Hladký povrch povlaku zajišťuje vysokou odolnost proti nalepování a vylamování. Zlepšená adhezní přilnavost povlaku. Vyšší tvrdost než u konvenčních povlaků s rozsáhlým zlepšením odolnosti proti opotřebování. Až 1,5krát vyšší rychlosti a účinnosti obrábění, ve srovnání s konvenčními třídami. Dosažení více než dvojnásobné životnosti nástroje vůči konvenčním třídám za konvenčních řezných podmínek. Použité třídy AC805P, AC810P, AC820P, AC830P AC405K, AC415K, AC420K AC610M, AC630M ACP100, ACK200 NOVÉ povlaky ZX / ZX Tvrdost povlaku Použité třídy povlak ZX Povlak ZX TiCN TiAlN TiN Počáteční teplota oxidace Pro soustružení: Pro frézování: PVD S využitím vlastní firemní technologie nanášení vrstvy povlaku a pokročilé nanotechnologie vyvinula společnost Sumitomo Electric Hardmetal NOVÝ povlak ZX a ZX, které jsou tvořeny asi 1000 střídavě umístěných vrstev o tloušťkách na úrovni nanometru (1 nanometr = 1 miliardtina metru). Tvrdost povlaku zvýšena o 40 % a počáteční teplota oxidace zvýšena o 200 C ve srovnání s konvenčními třídami. Minimálně 1,5 násobné zlepšení vysokorychlostního a vysoce účinného obrábění ve srovnání s konvenčními třídami. Dosažení více než dvojnásobné životnosti nástroje vůči konvenčním třídám za konvenčních řezných podmínek. AC510U, AC520U, AC530U, AC503U ACK300, ACP200, ACP300 Povlak AURORA (DLC : uhlík srovnatelný s diamantem) Pomocí naší firemní technologie procesu PVD jsme vyvinuli bezvodíkový povlak DLC, který je extrémně tvrdý a hladký. ADC12 Porovnání přilnavosti břitu po obrábění Povlak AURORA Přilnavost hliníku Bez povlaku PVD Obráběný materiál: ADC12 Řezné podmínky: vc: 300 m/min f t: 0,15 mm/t doc= woc: 5 mm, bez chlazení Lepší tvrdost vykazuje pouze diamant. Tento hladký povlak má nízký součinitel tření a poskytuje vynikající odolnost proti nalepování a zajišťuje tak lepší kvalitu obrobeného povrchu. Lze použít pro vysokorychlostní obrábění hliníkových slitin, měděných slitin, plastů a dalších materiálů s vysokou účinností. Použité třídy Pro frézování Pro frézování stopkovou frézou) Pro vrtání DL1000 DL1000, DL1200 DL1300, DL1500 B2

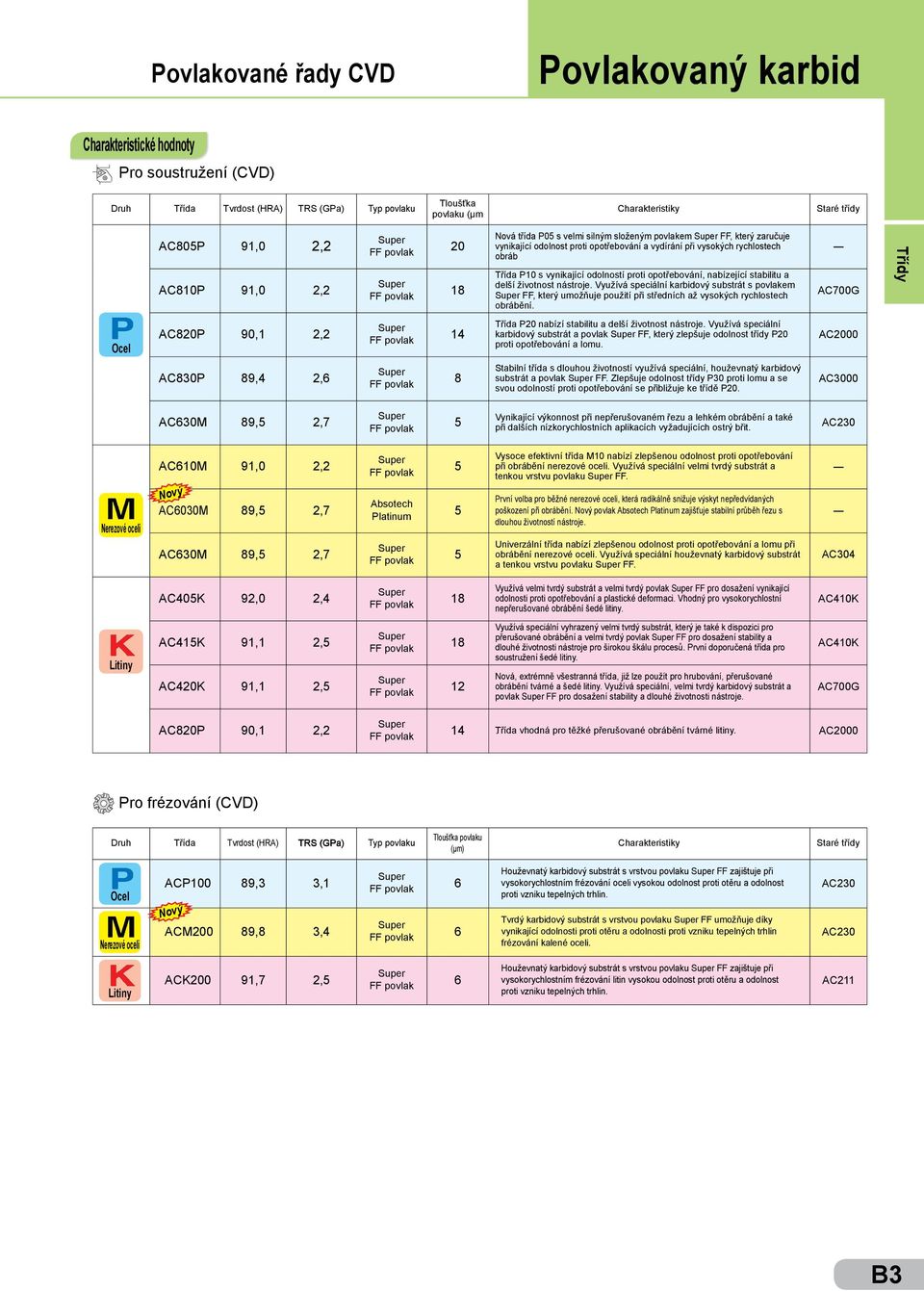

3 Povlakované řady CVD Povlakovaný karbid Charakteristické hodnoty Pro soustružení (CVD) Druh Třída Tvrdost (HRA) TRS Typ povlaku Tloušťka povlaku (μm Staré třídy Nerezové oceli Litiny Nová třída P05 s velmi silným složeným povlakem FF, který zaručuje AC805P 91,0 2,2 20 vynikající odolnost proti opotřebování a vydírání při vysokých rychlostech obráb Třída P10 s vynikající odolností proti opotřebování, nabízející stabilitu a AC810P 91,0 2,2 delší životnost nástroje. Využívá speciální karbidový substrát s povlakem 18 FF, který umožňuje použití při středních až vysokých rychlostech AC700G obrábění. Třída P20 nabízí stabilitu a delší životnost nástroje. Využívá speciální AC820P 90,1 2,2 14 karbidový substrát a povlak FF, který zlepšuje odolnost třídy P20 AC2000 proti opotřebování a lomu. Stabilní třída s dlouhou životností využívá speciální, houževnatý karbidový AC830P 89,4 2,6 8 substrát a povlak FF. Zlepšuje odolnost třídy P30 proti lomu a se AC3000 svou odolností proti opotřebování se přibližuje ke třídě P20. Vynikající výkonnost při nepřerušovaném řezu a lehkém obrábění a také AC630M 89,5 2,7 5 AC230 při dalších nízkorychlostních aplikacích vyžadujících ostrý břit. Vysoce efektivní třída M10 nabízí zlepšenou odolnost proti opotřebování AC610M 91,0 2,2 5 při obrábění nerezové oceli. Využívá speciální velmi tvrdý substrát a tenkou vrstvu povlaku FF. První volba pro běžné nerezové oceli, která radikálně snižuje výskyt nepředvídaných Absotech AC6030M 89,5 2,7 5 poškození při obrábění. povlak Absotech Platinum zajišťuje stabilní průběh řezu s Platinum dlouhou životností nástroje. Univerzální třída nabízí zlepšenou odolnost proti opotřebování a lomu při AC630M 89,5 2,7 5 obrábění nerezové oceli. Využívá speciální houževnatý karbidový substrát AC304 a tenkou vrstvu povlaku FF. Využívá velmi tvrdý substrát a velmi tvrdý povlak FF pro dosažení vynikající AC405K 92,0 2,4 18 odolnosti proti opotřebování a plastické deformaci. Vhodný pro vysokorychlostní AC410K nepřerušované obrábění šedé litiny. Využívá speciální vyhrazený velmi tvrdý substrát, který je také k dispozici pro AC415K 91,1 2,5 přerušované obrábění a velmi tvrdý povlak FF pro dosažení stability a 18 dlouhé životnosti nástroje pro širokou škálu procesů. První doporučená třída pro AC410K soustružení šedé litiny. Nová, extrémně všestranná třída, již lze použít pro hrubování, přerušované AC420K 91,1 2,5 12 obrábění tvárné a šedé litiny. Využívá speciální, velmi tvrdý karbidový substrát a AC700G povlak FF pro dosažení stability a dlouhé životnosti nástroje. AC820P 90,1 2,2 14 Třída. vhodná pro těžké přerušované obrábění tvárné litiny. AC2000 Pro frézování (CVD) Druh Třída Tvrdost (HRA) TRS Typ povlaku Tloušťka povlaku (μm) Staré třídy Nerezové oceli Litiny Houževnatý karbidový substrát s vrstvou povlaku FF zajištuje při ACP100 89,3 3,1 6 vysokorychlostním frézování oceli vysokou odolnost proti otěru a odolnost AC230 proti vzniku tepelných trhlin. Tvrdý karbidový substrát s vrstvou povlaku FF umožňuje díky ACM200 89,8 3,4 6 vynikající odolnosti proti otěru a odolnosti proti vzniku tepelných trhlin AC230 frézování kalené oceli. Houževnatý karbidový substrát s vrstvou povlaku FF zajištuje při ACK200 91,7 2,5 6 vysokorychlostním frézování litin vysokou odolnost proti otěru a odolnost AC211 proti vzniku tepelných trhlin. B3

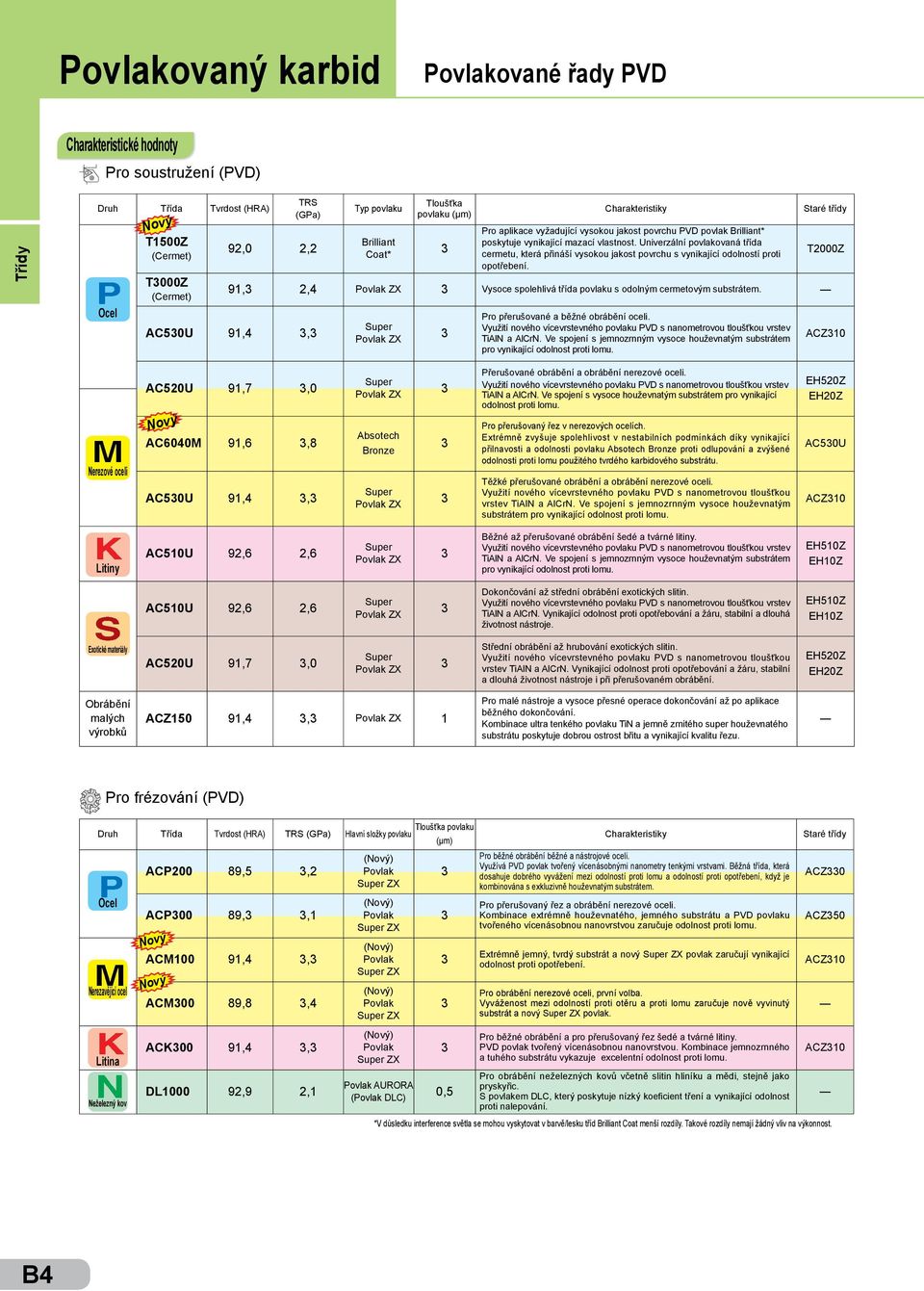

4 Povlakovaný karbid Povlakované řady PVD Charakteristické hodnoty Pro soustružení (PVD) Druh Třída Tvrdost (HRA) T1500Z (Cermet) T3000Z (Cermet) TRS Typ povlaku Tloušťka povlaku (μm) Staré třídy Pro aplikace vyžadující vysokou jakost povrchu PVD povlak Brilliant* 92,0 2,2 Brilliant poskytuje vynikající mazací vlastnost. Univerzální povlakovaná třída 3 Coat* cermetu, která přináší vysokou jakost povrchu s vynikající odolností proti T2000Z opotřebení. 91,3 2,4 3 Vysoce spolehlivá třída povlaku s odolným cermetovým substrátem. Pro přerušované a běžné obrábění oceli. AC530U 91,4 3,3 Využití nového vícevrstevného povlaku PVD s nanometrovou tloušťkou vrstev 3 TiAlN a AlCrN. Ve spojení s jemnozrnným vysoce houževnatým substrátem ACZ310 pro vynikající odolnost proti lomu. Nerezové oceli AC520U 91,7 3,0 3 Přerušované obrábění a obrábění nerezové oceli. Využití nového vícevrstevného povlaku PVD s nanometrovou tloušťkou vrstev TiAlN a AlCrN. Ve spojení s vysoce houževnatým substrátem pro vynikající odolnost proti lomu. EH520Z EH20Z Pro přerušovaný řez v nerezových ocelích. AC6040M 91,6 3,8 Absotech Extrémně zvyšuje spolehlivost v nestabilních podmínkách díky vynikající 3 Bronze přilnavosti a odolnosti povlaku Absotech Bronze proti odlupování a zvýšené AC530U odolnosti proti lomu použitého tvrdého karbidového substrátu. Těžké přerušované obrábění a obrábění nerezové oceli. AC530U 91,4 3,3 Využití nového vícevrstevného povlaku PVD s nanometrovou tloušťkou 3 vrstev TiAlN a AlCrN. Ve spojení s jemnozrnným vysoce houževnatým ACZ310 substrátem pro vynikající odolnost proti lomu. Litiny AC510U 92,6 2,6 3 Běžné až přerušované obrábění šedé a tvárné litiny. Využití nového vícevrstevného povlaku PVD s nanometrovou tloušťkou vrstev TiAlN a AlCrN. Ve spojení s jemnozrnným vysoce houževnatým substrátem pro vynikající odolnost proti lomu. EH510Z EH10Z AC510U 92,6 2,6 3 Dokončování až střední obrábění exotických slitin. Využití nového vícevrstevného povlaku PVD s nanometrovou tloušťkou vrstev TiAlN a AlCrN. Vynikající odolnost proti opotřebování a žáru, stabilní a dlouhá životnost nástroje. EH510Z EH10Z Exotické materiály AC520U 91,7 3,0 3 Střední obrábění až hrubování exotických slitin. Využití nového vícevrstevného povlaku PVD s nanometrovou tloušťkou vrstev TiAlN a AlCrN. Vynikající odolnost proti opotřebování a žáru, stabilní a dlouhá životnost nástroje i při přerušovaném obrábění. EH520Z EH20Z Obrábění malých výrobků Pro malé nástroje a vysoce přesné operace dokončování až po aplikace ACZ150 91,4 3,3 1 běžného dokončování. Kombinace ultra tenkého povlaku TiN a jemně zrnitého super houževnatého substrátu poskytuje dobrou ostrost břitu a vynikající kvalitu řezu. Pro frézování (PVD) Tloušťka povlaku Druh Třída Tvrdost (HRA) TRS Hlavní složky povlaku (μm) Nerezavějící ocel Neželezný kov () Pro běžné obrábění běžné a nástrojové oceli. ACP200 89,5 3,2 Využívá PVD povlak tvořený vícenásobnými nanometry tenkými vrstvami. Běžná třída, která Povlak 3 dosahuje dobrého vyvážení mezi odolností proti lomu a odolností proti opotřebení, když je ZX kombinována s exkluzivně houževnatým substrátem. ACZ330 ACP300 89,3 3,1 () Pro přerušovaný řez a obrábění nerezové oceli. Povlak 3 Kombinace extrémně houževnatého, jemného substrátu a PVD povlaku ACZ350 ZX tvořeného vícenásobnou nanovrstvou zaručuje odolnost proti lomu. () ACM100 91,4 3,3 Extrémně jemný, tvrdý substrát a nový ZX povlak zaručují vynikající Povlak 3 odolnost proti opotřebení. ZX ACZ310 () Pro obrábění nerezové oceli, první volba. ACM300 89,8 3,4 Povlak 3 Vyváženost mezi odolností proti otěru a proti lomu zaručuje nově vyvinutý ZX substrát a nový ZX povlak. Staré třídy ACK300 91,4 3,3 () Pro běžné obrábění a pro přerušovaný řez šedé a tvárné litiny. Povlak 3 PVD povlak tvořený vícenásobnou nanovrstvou. Kombinace jemnozrnného ACZ310 ZX a tuhého substrátu vykazuje excelentní odolnost proti lomu. Pro obrábění neželezných kovů včetně slitin hliníku a mědi, stejně jako DL ,9 2,1 Povlak AURORA pryskyřic. 0,5 (Povlak DLC) S povlakem DLC, který poskytuje nízký koeficient tření a vynikající odolnost proti nalepování. *V důsledku interference světla se mohou vyskytovat v barvě/lesku tříd Brilliant Coat menší rozdíly. Takové rozdíly nemají žádný vliv na výkonnost. B4

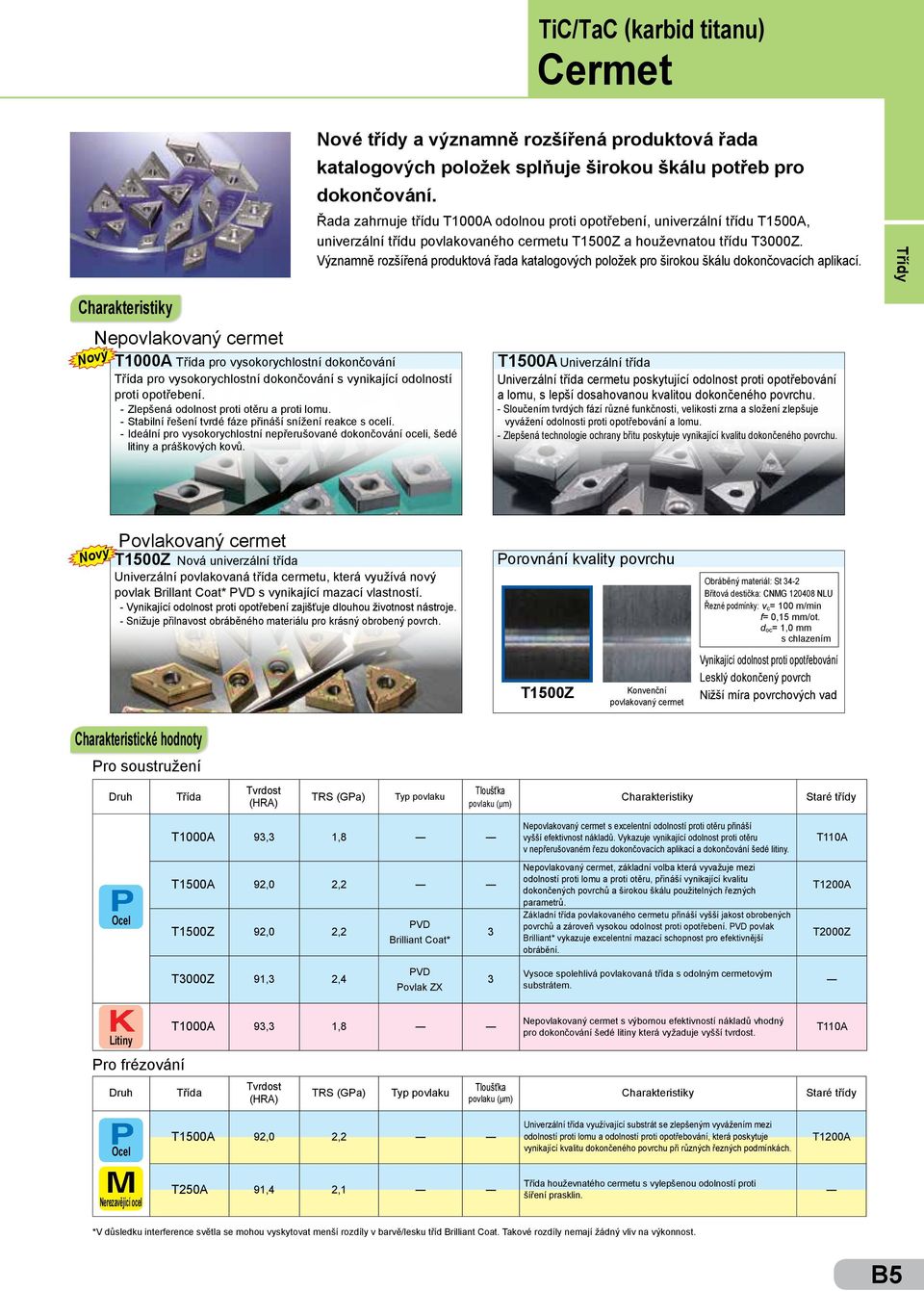

5 TiC/TaC (karbid titanu) Cermet Nové třídy a významně rozšířená produktová řada katalogových položek splňuje širokou škálu potřeb pro dokončování. Řada zahrnuje třídu T1000A odolnou proti opotřebení, univerzální třídu T1500A, univerzální třídu povlakovaného cermetu T1500Z a houževnatou třídu T3000Z. Významně rozšířená produktová řada katalogových položek pro širokou škálu dokončovacích aplikací. Nepovlakovaný cermet T1000A Třída pro vysokorychlostní dokončování Třída pro vysokorychlostní dokončování s vynikající odolností proti opotřebení. - Zlepšená odolnost proti otěru a proti lomu. - Stabilní řešení tvrdé fáze přináší snížení reakce s ocelí. - Ideální pro vysokorychlostní nepřerušované dokončování oceli, šedé litiny a práškových kovů. T1500A Univerzální třída Univerzální třída cermetu poskytující odolnost proti opotřebování a lomu, s lepší dosahovanou kvalitou dokončeného povrchu. - Sloučením tvrdých fází různé funkčnosti, velikosti zrna a složení zlepšuje vyvážení odolnosti proti opotřebování a lomu. - Zlepšená technologie ochrany břitu poskytuje vynikající kvalitu dokončeného povrchu. Povlakovaný cermet T1500Z Nová univerzální třída Univerzální povlakovaná třída cermetu, která využívá nový povlak Brillant Coat* PVD s vynikající mazací vlastností. - Vynikající odolnost proti opotřebení zajišťuje dlouhou životnost nástroje. - Snižuje přilnavost obráběného materiálu pro krásný obrobený povrch. Porovnání kvality povrchu T1500Z Konvenční povlakovaný cermet Obráběný materiál: St 34-2 Břitová destička: CNMG NLU Řezné podmínky: vc= 100 m/min f= 0,15 mm/ot. doc= 1,0 mm s chlazením Vynikající odolnost proti opotřebování Lesklý dokončený povrch Nižší míra povrchových vad Charakteristické hodnoty Pro soustružení Druh Třída Tvrdost (HRA) TRS Typ povlaku Tloušťka povlaku (μm) Staré třídy Nepovlakovaný cermet s excelentní odolností proti otěru přináší T1000A 93,3 1,8 vyšší efektivnost nákladů. Vykazuje vynikající odolnost proti otěru T110A v nepřerušovaném řezu dokončovacích aplikací a dokončování šedé litiny. Nepovlakovaný cermet, základní volba která vyvažuje mezi T1500A 92,0 2,2 odolností proti lomu a proti otěru, přináší vynikající kvalitu dokončených povrchů a širokou škálu použitelných řezných T1200A parametrů. Základní třída povlakovaného cermetu přináší vyšší jakost obrobených T1500Z 92,0 2,2 PVD povrchů a zároveň vysokou odolnost proti opotřebení. PVD povlak 3 Brilliant Coat* Brilliant* vykazuje excelentní mazací schopnost pro efektivnější T2000Z obrábění. PVD Vysoce spolehlivá povlakovaná třída s odolným cermetovým T3000Z 91,3 2,4 3 substrátem. Nepovlakovaný cermet s výbornou efektivností nákladů vhodný T1000A 93,3 1,8 T110A pro dokončování šedé litiny která vyžaduje vyšší tvrdost. Litiny Pro frézování Druh Třída Tvrdost (HRA) TRS Typ povlaku Tloušťka povlaku (μm) Staré třídy Univerzální třída využívající substrát se zlepšeným vyvážením mezi T1500A 92,0 2,2 odolností proti lomu a odolností proti opotřebování, která poskytuje T1200A vynikající kvalitu dokončeného povrchu při různých řezných podmínkách. Nerezavějící ocel Třída houževnatého cermetu s vylepšenou odolností proti T250A 91,4 2,1 šíření prasklin. *V důsledku interference světla se mohou vyskytovat menší rozdíly v barvě/lesku tříd Brilliant Coat. Takové rozdíly nemají žádný vliv na výkonnost. B5

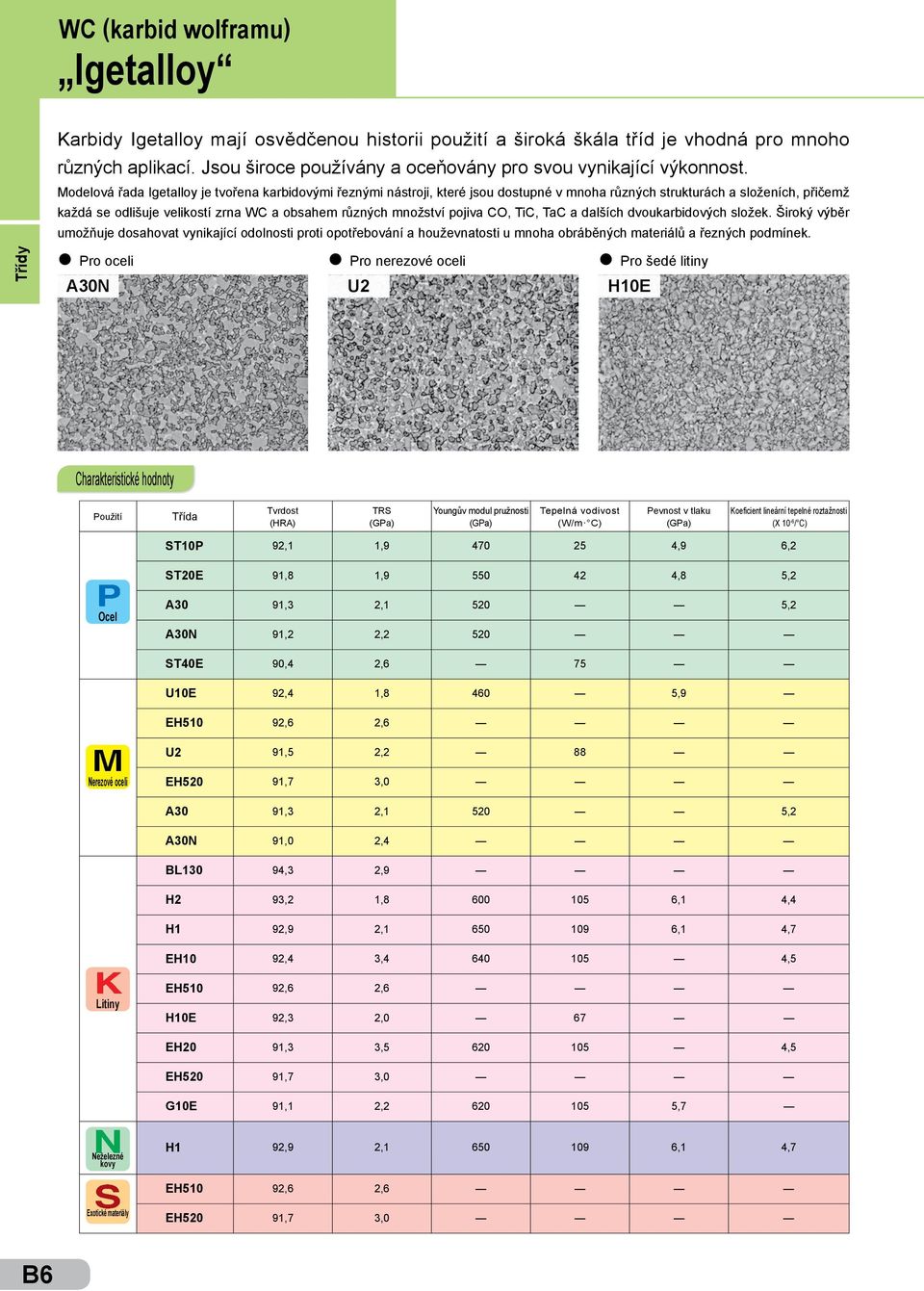

6 WC (karbid wolframu) Igetalloy Karbidy Igetalloy mají osvědčenou historii použití a široká škála tříd je vhodná pro mnoho různých aplikací. Jsou široce používány a oceňovány pro svou vynikající výkonnost. Modelová řada Igetalloy je tvořena karbidovými řeznými nástroji, které jsou dostupné v mnoha různých strukturách a složeních, přičemž každá se odlišuje velikostí zrna WC a obsahem různých množství pojiva CO, TiC, TaC a dalších dvoukarbidových složek. Široký výběr umožňuje dosahovat vynikající odolnosti proti opotřebování a houževnatosti u mnoha obráběných materiálů a řezných podmínek. A30N U2 H10E Pro oceli Pro nerezové oceli Pro šedé litiny Charakteristické hodnoty Použití Třída Tvrdost (HRA) TRS Youngův modul pružnosti Tepelná vodivost (W/m C) Pevnost v tlaku Koeficient lineární tepelné roztažnosti (X 10-6 / C) ST10P 92,1 1, ,9 6,2 ST20E 91,8 1, ,8 5,2 A30 91,3 2, ,2 A30N 91,2 2,2 520 ST40E 90,4 2,6 75 U10E 92,4 1, ,9 EH510 92,6 2,6 U2 91,5 2,2 88 Nerezové oceli EH520 91,7 3,0 A30 91,3 2, ,2 A30N 91,0 2,4 BL130 94,3 2,9 H2 93,2 1, ,1 4,4 H1 92,9 2, ,1 4,7 EH10 92,4 3, ,5 Litiny EH510 92,6 2,6 H10E 92,3 2,0 67 EH20 91,3 3, ,5 EH520 91,7 3,0 G10E 91,1 2, ,7 Neželezné kovy H1 92,9 2, ,1 4,7 EH510 92,6 2,6 Exotické materiály EH520 91,7 3,0 B6

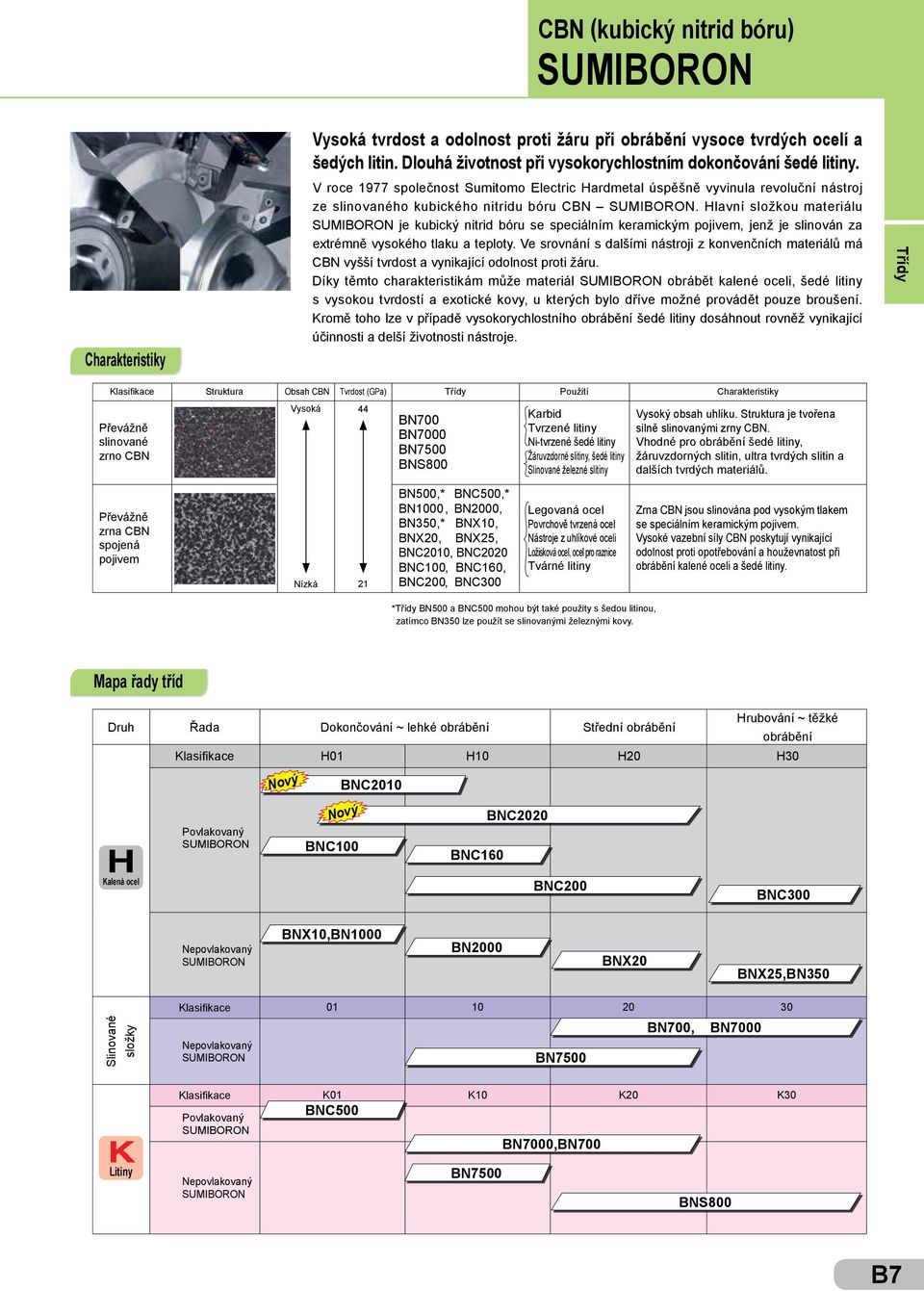

7 CBN (kubický nitrid bóru) Vysoká tvrdost a odolnost proti žáru při obrábění vysoce tvrdých ocelí a šedých litin. Dlouhá životnost při vysokorychlostním dokončování šedé litiny. V roce 1977 společnost Sumitomo Electric Hardmetal úspěšně vyvinula revoluční nástroj ze slinovaného kubického nitridu bóru CBN. Hlavní složkou materiálu je kubický nitrid bóru se speciálním keramickým pojivem, jenž je slinován za extrémně vysokého tlaku a teploty. Ve srovnání s dalšími nástroji z konvenčních materiálů má CBN vyšší tvrdost a vynikající odolnost proti žáru. Díky těmto charakteristikám může materiál obrábět kalené oceli, šedé litiny s vysokou tvrdostí a exotické kovy, u kterých bylo dříve možné provádět pouze broušení. Kromě toho lze v případě vysokorychlostního obrábění šedé litiny dosáhnout rovněž vynikající účinnosti a delší životnosti nástroje. Klasifikace Struktura Obsah CBN Tvrdost Použití Vysoká 44 Karbid Vysoký obsah uhlíku. Struktura je tvořena BN700 Převážně Tvrzené litiny silně slinovanými zrny CBN. BN7000 slinované Ni-tvrzené šedé litiny Vhodné pro obrábění šedé litiny, BN7500 zrno CBN Žáruvzdorné slitiny, šedé litiny žáruvzdorných slitin, ultra tvrdých slitin a BNS800 Slinované železné slitiny dalších tvrdých materiálů. Převážně zrna CBN spojená pojivem Nízká 21 BN500,* BNC500,* BN1000, BN2000, BN350,* BNX10, BNX20, BNX25, BNC2010, BNC2020 BNC100, BNC160, BNC200, BNC300 Legovaná ocel Povrchově tvrzená ocel Nástroje z uhlíkové oceli Ložisková ocel, ocel pro raznice Tvárné litiny * BN500 a BNC500 mohou být také použity s šedou litinou, zatímco BN350 lze použít se slinovanými železnými kovy. Zrna CBN jsou slinována pod vysokým tlakem se speciálním keramickým pojivem. Vysoké vazební síly CBN poskytují vynikající odolnost proti opotřebování a houževnatost při obrábění kalené oceli a šedé litiny. Mapa řady tříd Hrubování ~ těžké Druh Řada Dokončování ~ lehké obrábění Střední obrábění obrábění Klasifikace H01 H10 H20 H30 Povlakovaný BNC100 BNC2010 BNC160 BNC2020 Kalená ocel BNC200 BNC300 Nepovlakovaný BNX10,BN1000 BN2000 BNX20 BNX25,BN350 Slinované složky Klasifikace Nepovlakovaný BN700, BN7000 BN7500 Klasifikace Povlakovaný K01 K10 K20 K30 BNC500 BN7000,BN700 Litiny Nepovlakovaný BN7500 BNS800 B7

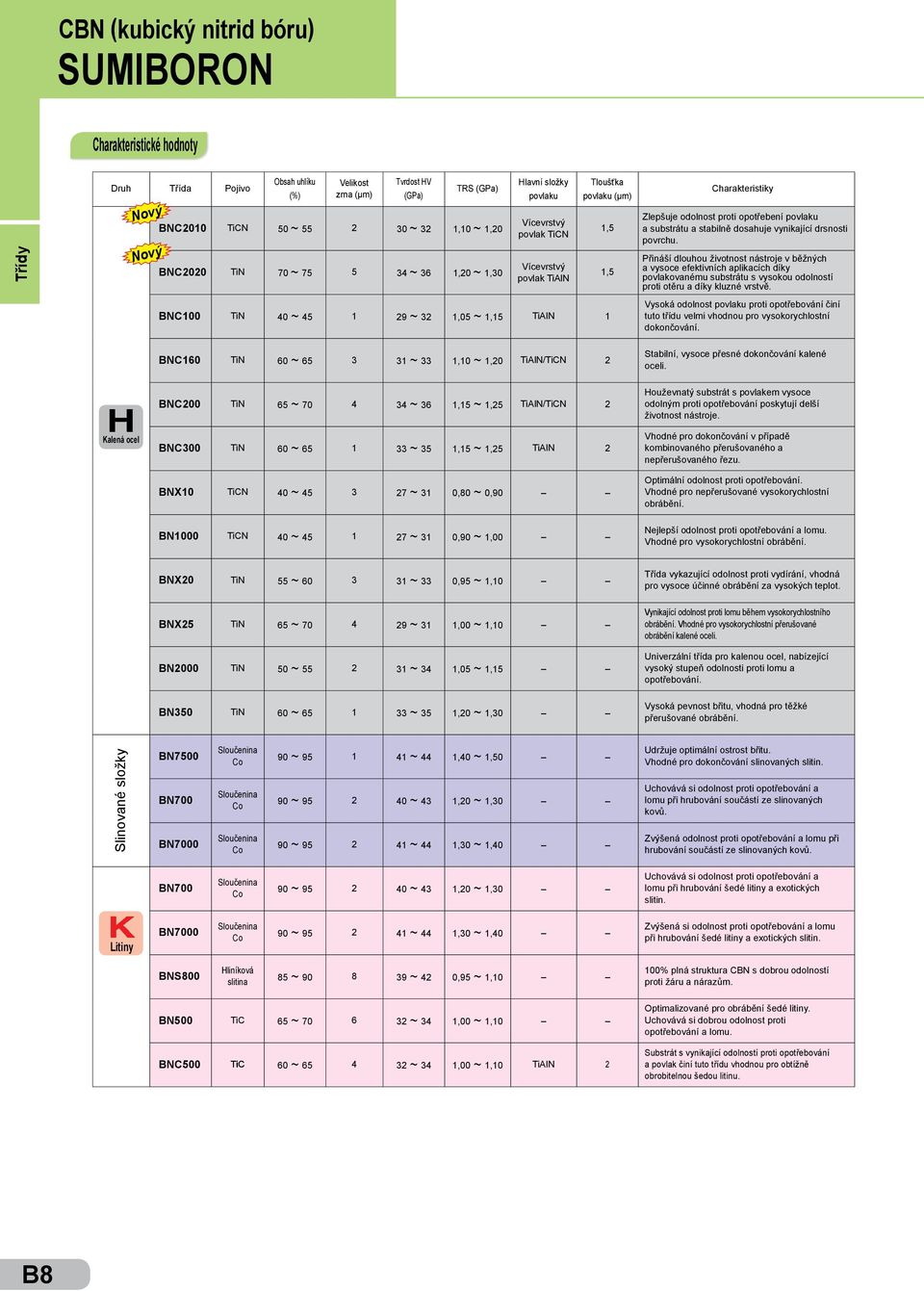

8 CBN (kubický nitrid bóru) Charakteristické hodnoty Druh Třída Pojivo Obsah uhlíku (%) Velikost zrna (μm) Tvrdost HV Vícevrstvý BNC2010 TiCN 50 ~ ~ 32 1,10 ~ 1,20 1,5 povlak TiCN Vícevrstvý BNC2020 TiN 70 ~ ~ 36 1,20 ~ 1,30 1,5 povlak TiAlN BNC100 TiN 40 ~ ~ 32 1,05 ~ 1,15 TiAlN 1 BNC160 TiN 60 ~ ~ 33 1,10 ~ 1,20 TiAlN/TiCN 2 BNC200 TiN 65 ~ ~ 36 1,15 ~ 1,25 TiAlN/TiCN 2 TRS Hlavní složky povlaku Tloušťka povlaku (µm) Zlepšuje odolnost proti opotřebení povlaku a substrátu a stabilně dosahuje vynikající drsnosti povrchu. Přináší dlouhou životnost nástroje v běžných a vysoce efektivních aplikacích díky povlakovanému substrátu s vysokou odolností proti otěru a díky kluzné vrstvě. Vysoká odolnost povlaku proti opotřebování činí tuto třídu velmi vhodnou pro vysokorychlostní dokončování. Stabilní, vysoce přesné dokončování kalené oceli. Houževnatý substrát s povlakem vysoce odolným proti opotřebování poskytují delší životnost nástroje. Kalená ocel BNC300 TiN 60 ~ ~ 35 1,15 ~ 1,25 TiAlN 2 BNX10 TiCN 40 ~ ~ 31 0,80 ~ 0,90 BN1000 TiCN 40 ~ ~ 31 0,90 ~ 1,00 Vhodné pro dokončování v případě kombinovaného přerušovaného a nepřerušovaného řezu. Optimální odolnost proti opotřebování. Vhodné pro nepřerušované vysokorychlostní obrábění. Nejlepší odolnost proti opotřebování a lomu. Vhodné pro vysokorychlostní obrábění. BNX20 TiN 55 ~ ~ 33 0,95 ~ 1,10 BNX25 TiN 65 ~ ~ 31 1,00 ~ 1,10 BN2000 TiN 50 ~ ~ 34 1,05 ~ 1,15 BN350 TiN 60 ~ ~ 35 1,20 ~ 1,30 Třída vykazující odolnost proti vydírání, vhodná pro vysoce účinné obrábění za vysokých teplot. Vynikající odolnost proti lomu během vysokorychlostního obrábění. Vhodné pro vysokorychlostní přerušované obrábění kalené oceli. Univerzální třída pro kalenou ocel, nabízející vysoký stupeň odolnosti proti lomu a opotřebování. Vysoká pevnost břitu, vhodná pro těžké přerušované obrábění. Slinované složky Litiny Sloučenina BN ~ ~ 44 1,40 ~ 1,50 Co Sloučenina BN ~ ~ 43 1,20 ~ 1,30 Co Sloučenina BN ~ ~ 44 1,30 ~ 1,40 Co Sloučenina BN ~ ~ 43 1,20 ~ 1,30 Co Sloučenina BN ~ ~ 44 1,30 ~ 1,40 Co Hliníková BNS ~ ~ 42 0,95 ~ 1,10 slitina BN500 TiC 65 ~ ~ 34 1,00 ~ 1,10 BNC500 TiC 60 ~ ~ 34 1,00 ~ 1,10 TiAlN 2 Udržuje optimální ostrost břitu. Vhodné pro dokončování slinovaných slitin. Uchovává si odolnost proti opotřebování a lomu při hrubování součástí ze slinovaných kovů. Zvýšená odolnost proti opotřebování a lomu při hrubování součástí ze slinovaných kovů. Uchovává si odolnost proti opotřebování a lomu při hrubování šedé litiny a exotických slitin. Zvýšená si odolnost proti opotřebování a lomu při hrubování šedé litiny a exotických slitin. 100% plná struktura CBN s dobrou odolností proti žáru a nárazům. Optimalizované pro obrábění šedé litiny. Uchovává si dobrou odolnost proti opotřebování a lomu. Substrát s vynikající odolností proti opotřebování a povlak činí tuto třídu vhodnou pro obtížně obrobitelnou šedou litinu. B8

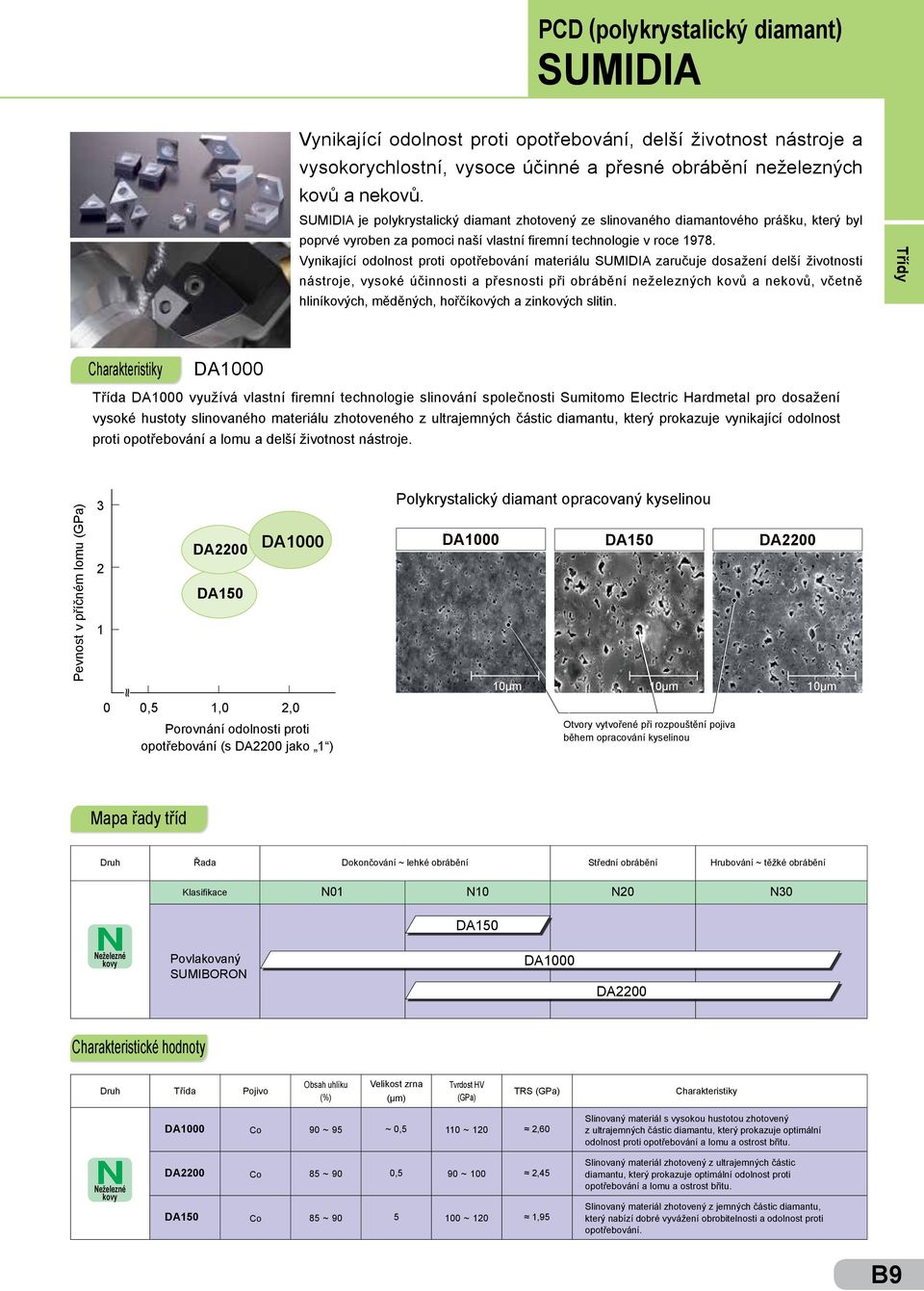

9 PCD (polykrystalický diamant) SUMIDIA Vynikající odolnost proti opotřebování, delší životnost nástroje a vysokorychlostní, vysoce účinné a přesné obrábění neželezných kovů a nekovů. SUMIDIA je polykrystalický diamant zhotovený ze slinovaného diamantového prášku, který byl poprvé vyroben za pomoci naší vlastní firemní technologie v roce Vynikající odolnost proti opotřebování materiálu SUMIDIA zaručuje dosažení delší životnosti nástroje, vysoké účinnosti a přesnosti při obrábění neželezných kovů a nekovů, včetně hliníkových, měděných, hořčíkových a zinkových slitin. DA1000 Třída DA1000 využívá vlastní firemní technologie slinování společnosti Sumitomo Electric Hardmetal pro dosažení vysoké hustoty slinovaného materiálu zhotoveného z ultrajemných částic diamantu, který prokazuje vynikající odolnost proti opotřebování a lomu a delší životnost nástroje. Pevnost v příčném lomu DA2200 DA150 DA1000 Polykrystalický diamant opracovaný kyselinou DA1000 DA150 DA μm 10μm 10μm 0 0,5 1,0 2,0 Porovnání odolnosti proti opotřebování (s DA2200 jako 1 ) Otvory vytvořené při rozpouštění pojiva během opracování kyselinou Mapa řady tříd Druh Řada Dokončování ~ lehké obrábění Střední obrábění Hrubování ~ těžké obrábění Klasifikace N01 N10 N20 N30 DA150 Neželezné kovy Povlakovaný DA1000 DA2200 Charakteristické hodnoty Druh Třída Pojivo Obsah uhlíku (%) Velikost zrna (μm) Tvrdost HV TRS Neželezné kovy DA1000 Co 90 ~ 95 ~ 0,5 110 ~ 120 2,60 DA2200 Co 85 ~ 90 0,5 90 ~ 100 2,45 DA150 Co 85 ~ ~ 120 1,95 Slinovaný materiál s vysokou hustotou zhotovený z ultrajemných částic diamantu, který prokazuje optimální odolnost proti opotřebování a lomu a ostrost břitu. Slinovaný materiál zhotovený z ultrajemných částic diamantu, který prokazuje optimální odolnost proti opotřebování a lomu a ostrost břitu. Slinovaný materiál zhotovený z jemných částic diamantu, který nabízí dobré vyvážení obrobitelnosti a odolnost proti opotřebování. B9

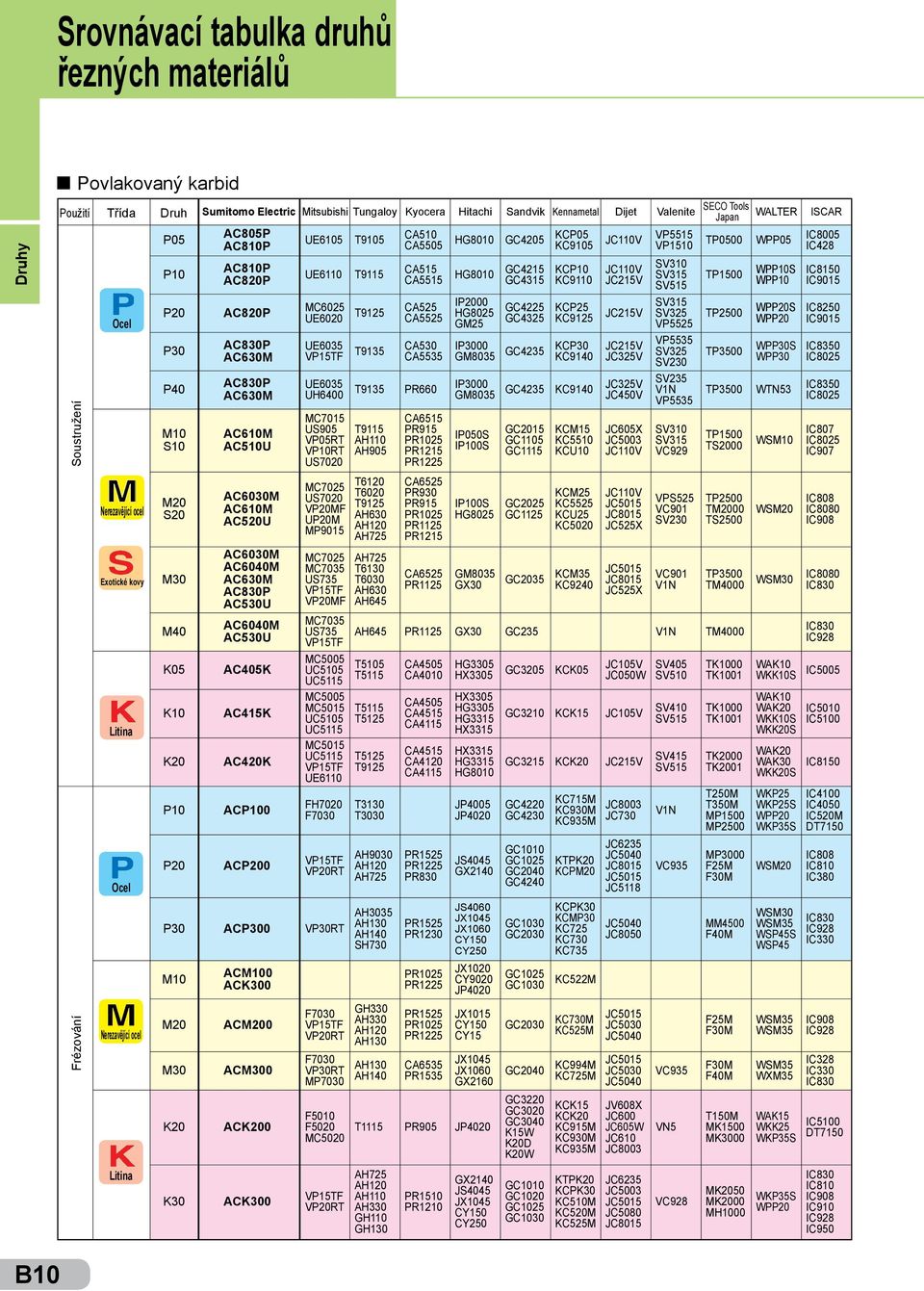

10 B10 Sumitomo Electric Mitsubishi Tungaloy Kyocera Hitachi Sandvik Kennametal Dijet Valenite SECO Tools Japan WALTER ISCAR P05 AC805P AC810P UE6105 T9105 CA510 CA5505 HG8010 GC4205 KCP05 KC9105 JC110V VP5515 VP1510 TP0500 WPP05 IC8005 IC428 P10 AC810P AC820P UE6110 T9115 CA515 CA5515 HG8010 GC4215 GC4315 KCP10 KC9110 JC110V JC215V SV310 SV315 SV515 TP1500 WPP10S WPP10 IC8150 IC9015 P20 AC820P MC6025 UE6020 T9125 CA525 CA5525 IP2000 HG8025 GM25 GC4225 GC4325 KCP25 KC9125 JC215V SV315 SV325 VP5525 TP2500 WPP20S WPP20 IC8250 IC9015 P30 AC830P AC630M UE6035 VP15TF T9135 CA530 CA5535 IP3000 GM8035 GC4235 KCP30 KC9140 JC215V JC325V VP5535 SV325 SV230 TP3500 WPP30S WPP30 IC8350 IC8025 P40 AC830P AC630M UE6035 UH6400 T9135 PR660 IP3000 GM8035 GC4235 KC9140 JC325V JC450V SV235 V1N VP5535 TP3500 WTN53 IC8350 IC8025 M10 S10 AC610M AC510U MC7015 US905 VP05RT VP10RT US7020 T9115 AH110 AH905 CA6515 PR915 PR1025 PR1215 PR1225 IP050S IP100S GC2015 GC1105 GC1115 KCM15 KC5510 KCU10 JC605X JC5003 JC110V SV310 SV315 VC929 TP1500 TS2000 WSM10 IC807 IC8025 IC907 M20 S20 AC6030M AC610M AC520U MC7025 US7020 VP20MF UP20M MP9015 T6120 T6020 T9125 AH630 AH120 AH725 CA6525 PR930 PR915 PR1025 PR1125 PR1215 IP100S HG8025 GC2025 GC1125 KCM25 KC5525 KCU25 KC5020 JC110V JC5015 JC8015 JC525X VPS525 VC901 SV230 TP2500 TM2000 TS2500 WSM20 IC808 IC8080 IC908 M30 AC6030M AC6040M AC630M AC830P AC530U MC7025 MC7035 US735 VP15TF VP20MF AH725 T6130 T6030 AH630 AH645 CA6525 PR1125 GM8035 GX30 GC2035 KCM35 KC9240 JC5015 JC8015 JC525X VC901 V1N TP3500 TM4000 WSM30 IC8080 IC830 M40 AC6040M AC530U MC7035 US735 VP15TF AH645 PR1125 GX30 GC235 V1N TM4000 IC830 IC928 K05 AC405K MC5005 UC5105 UC5115 T5105 T5115 CA4505 CA4010 HG3305 HX3305 GC3205 KCK05 JC105V JC050W SV405 SV510 TK1000 TK1001 WAK10 WKK10S IC5005 K10 AC415K MC5005 MC5015 UC5105 UC5115 T5115 T5125 CA4505 CA4515 CA4115 HX3305 HG3305 HG3315 HX3315 GC3210 KCK15 JC105V SV410 SV515 TK1000 TK1001 WAK10 WAK20 WKK10S WKK20S IC5010 IC5100 K20 AC420K MC5015 UC5115 VP15TF UE6110 T5125 T9125 CA4515 CA4120 CA4115 HX3315 HG3315 HG8010 GC3215 KCK20 JC215V SV415 SV515 TK2000 TK2001 WAK20 WAK30 WKK20S IC8150 P10 ACP100 FH7020 F7030 T3130 T3030 JP4005 JP4020 GC4220 GC4230 KC715M KC930M KC935M JC8003 JC730 V1N T250M T350M MP1500 MP2500 WKP25 WKP25S WPP20 WKP35S IC4100 IC4050 IC520M DT7150 P20 ACP200 VP15TF VP20RT AH9030 AH120 AH725 PR1525 PR1225 PR830 JS4045 GX2140 GC1010 GC1025 GC2040 GC4240 KTPK20 KCPM20 JC6235 JC5040 JC8015 JC5015 JC5118 VC935 MP3000 F25M F30M WSM20 IC808 IC810 IC380 P30 ACP300 VP30RT AH3035 AH130 AH140 SH730 PR1525 PR1230 JS4060 JX1045 JX1060 CY150 CY250 GC1030 GC2030 KCPK30 KCMP30 KC725 KC730 KC735 JC5040 JC8050 MM4500 F40M WSM30 WSM35 WSP45S WSP45 IC830 IC928 IC330 M10 ACM100 ACK300 PR1025 PR1225 JX1020 CY9020 JP4020 GC1025 GC1030 KC522M M20 ACM200 F7030 VP15TF VP20RT GH330 AH330 AH120 AH130 PR1525 PR1025 PR1225 JX1015 CY150 CY15 GC2030 KC730M KC525M JC5015 JC5030 JC5040 F25M F30M WSM35 WSM35 IC908 IC928 M30 ACM300 F7030 VP30RT MP7030 AH130 AH140 CA6535 PR1535 JX1045 JX1060 GX2160 GC2040 KC994M KC725M JC5015 JC5030 JC5040 VC935 F30M F40M WSM35 WXM35 IC328 IC330 IC830 K20 ACK200 F5010 F5020 MC5020 T1115 PR905 JP4020 GC3220 GC3020 GC3040 K15W K20D K20W KCK15 KCK20 KC915M KC930M KC935M JV608X JC600 JC605W JC610 JC8003 VN5 T150M MK1500 MK3000 WAK15 WKK25 WKP35S IC5100 DT7150 K30 ACK300 VP15TF VP20RT AH725 AH120 AH110 AH330 GH110 GH130 PR1510 PR1210 GX2140 JS4045 JX1045 CY150 CY250 GC1010 GC1020 GC1025 GC1030 KTPK20 KCPK30 KC510M KC520M KC525M JC6235 JC5003 JC5015 JC5080 JC8015 VC928 MK2050 MK2000 MH1000 WKP35S WPP20 IC830 IC810 IC908 IC910 IC928 IC950 Nerezavějící ocel Použití Druh Soustružení Třída Frézování Povlakovaný karbid Nerezavějící ocel Exotické kovy Srovnávací tabulka druhů řezných materiálů Druhy

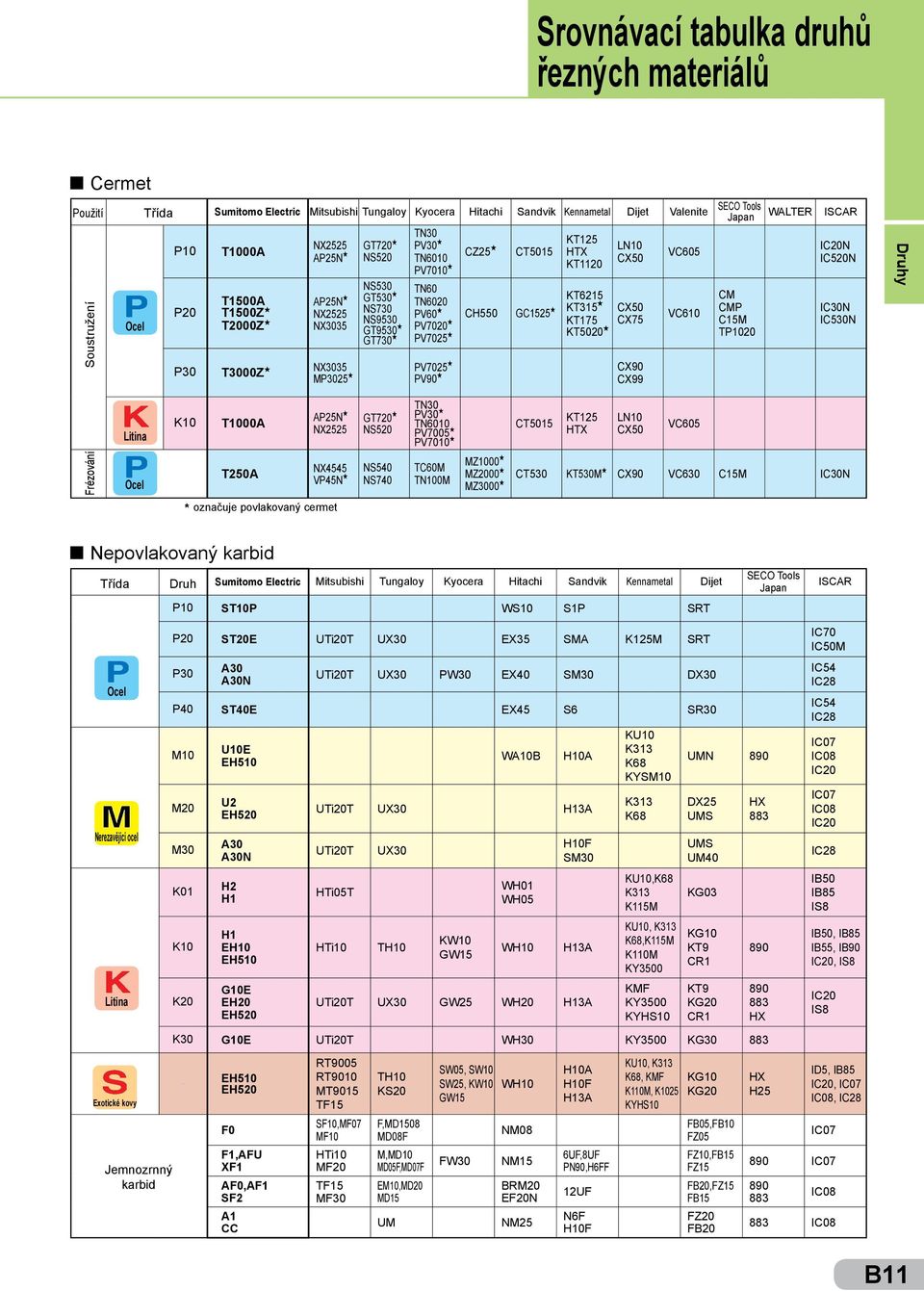

11 Srovnávací tabulka druhů řezných materiálů Cermet Použití Soustružení Třída P10 P20 Sumitomo Electric Mitsubishi Tungaloy Kyocera Hitachi Sandvik Kennametal Dijet Valenite T1000A T1500A T1500Z T2000Z NX2525 AP25N AP25N NX2525 NX3035 P30 T3000Z NX3035 MP3025 GT720 NS520 NS530 GT530 NS730 NS9530 GT9530 GT730 TN30 PV30 TN6010 PV7010 TN60 TN6020 PV60 PV7020 PV7025 PV7025 PV90 CZ25 CT5015 KT125 HTX KT1120 CH550 GC1525 KT315 KT175 KT6215 KT5020 LN10 CX50 CX50 CX75 CX90 CX99 VC605 VC610 SECO Tools Japan CM CMP C15M TP1020 WALTER ISCAR IC20N IC520N IC30N IC530N Druhy K10 T1000A AP25N NX2525 GT720 NS520 TN30 PV30 TN6010 PV7005 PV7010 CT5015 KT125 HTX LN10 CX50 VC605 Frézování T250A NX4545 VP45N NS540 NS740 TC60M TN100M MZ1000 MZ2000 CT530 KT530M CX90 VC630 C15M IC30N MZ3000 * označuje povlakovaný cermet Nepovlakovaný karbid Třída Druh Sumitomo Electric Mitsubishi Tungaloy Kyocera Hitachi Sandvik Kennametal Dijet P10 ST10P WS10 S1P SRT SECO Tools Japan ISCAR Nerezavějící ocel P20 ST20E UTi20T UX30 EX35 SMA K125M SRT P30 A30 A30N UTi20T UX30 PW30 EX40 SM30 DX30 P40 ST40E EX45 S6 SR30 M10 M20 M30 K01 K10 K20 U10E EH510 U2 EH520 A30 A30N H2 H1 H1 EH10 EH510 G10E EH20 EH520 WA10B H10A UTi20T UX30 H13A UTi20T HTi05T HTi10 UX30 TH10 KW10 GW15 WH01 WH05 WH10 H10F SM30 H13A UTi20T UX30 GW25 WH20 H13A KU10 K313 K68 KYSM10 K313 K68 KU10,K68 K313 K115M KU10, K313 K68,K115M K110M KY3500 KMF KY3500 KYHS10 UMN 890 DX25 UMS UMS UM40 KG03 KG10 KT9 CR1 KT9 KG20 CR1 K30 G10E UTi20T WH30 KY3500 KG HX HX IC70 IC50M IC54 IC28 IC54 IC28 IC07 IC08 IC20 IC07 IC08 IC20 IC28 IB50 IB85 IS8 IB50, IB85 IB55, IB90 IC20, IS8 IC20 IS8 Exotické kovy Jemnozrnný karbid - EH510 EH520 F0 F1,AFU XF1 AF0,AF1 SF2 A1 CC RT9005 RT9010 MT9015 TF15 SF10,MF07 MF10 HTi10 MF20 TF15 MF30 TH10 KS20 F,MD1508 MD08F M,MD10 MD05F,MD07F EM10,MD20 MD15 UM SW05, SW10 SW25, KW10 GW15 FW30 WH10 NM08 NM15 BRM20 EF20N NM25 H10A H10F H13A 6UF,8UF PN90,H6FF 12UF N6F H10F KU10, K313 K68, KMF K110M, K1025 KYHS10 KG10 KG20 FB05,FB10 FZ05 FZ10,FB15 FZ15 FB20,FZ15 FB15 FZ20 FB20 HX H25 ID5, IB85 IC20, IC07 IC08, IC28 IC IC IC IC08 B11

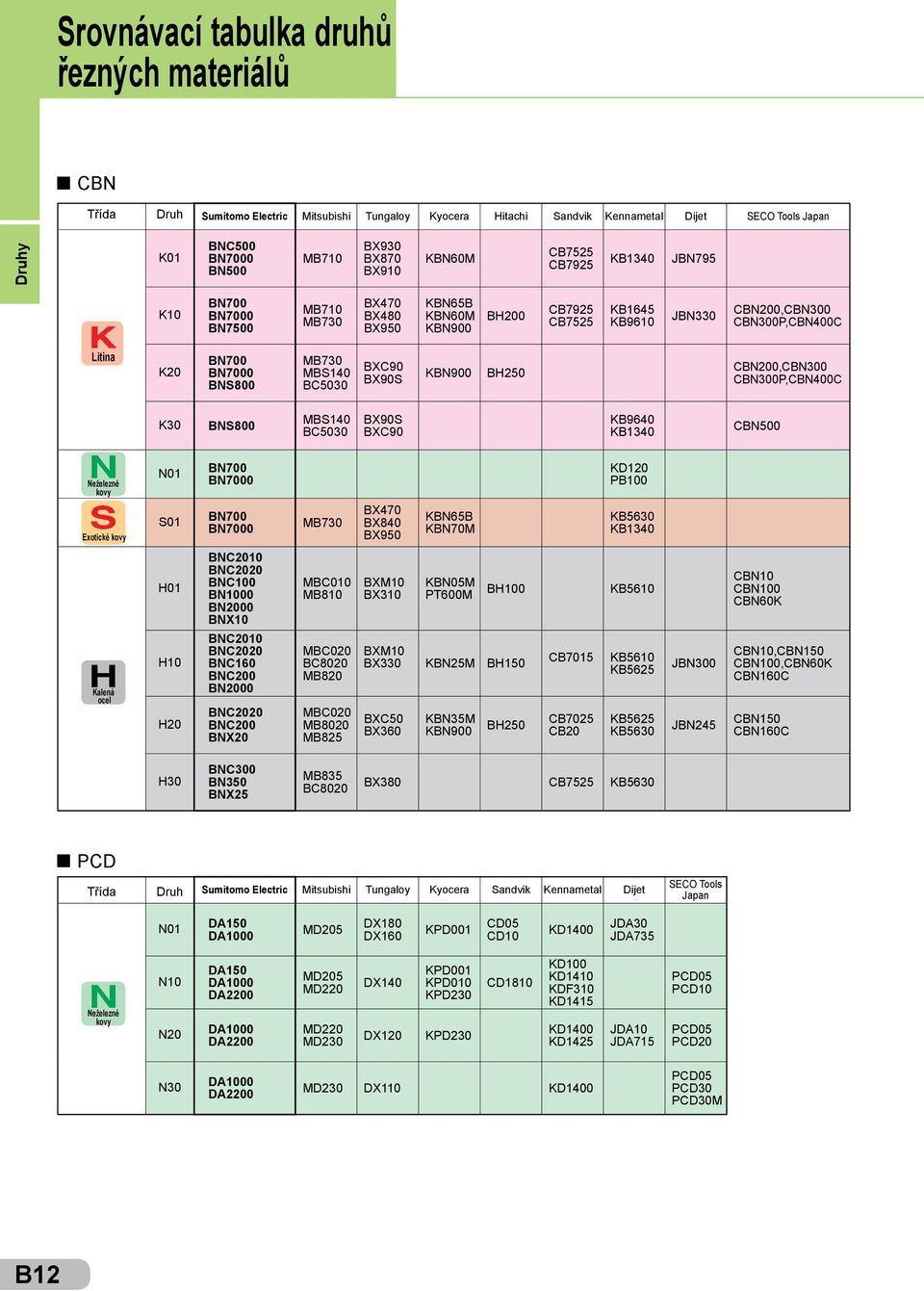

12 Srovnávací tabulka druhů řezných materiálů CBN Třída Druh Sumitomo Electric Mitsubishi Tungaloy Kyocera Hitachi Sandvik Kennametal Dijet SECO Tools Japan Druhy K01 BNC500 BN7000 BN500 MB710 BX930 BX870 BX910 KBN60M CB7525 CB7925 KB1340 JBN795 K10 BN700 BN7000 BN7500 MB710 MB730 BX470 BX480 BX950 KBN65B KBN60M KBN900 BH200 CB7925 CB7525 KB1645 KB9610 JBN330 CBN200,CBN300 CBN300P,CBN400C K20 BN700 BN7000 BNS800 MB730 MBS140 BC5030 BXC90 BX90S KBN900 BH250 CBN200,CBN300 CBN300P,CBN400C K30 BNS800 MBS140 BC5030 BX90S BXC90 KB9640 KB1340 CBN500 Neželezné kovy Exotické kovy N01 S01 BN700 BN7000 BN700 BN7000 MB730 BX470 BX840 BX950 KBN65B KBN70M KD120 PB100 KB5630 KB1340 Kalená ocel H01 H10 H20 BNC2010 BNC2020 BNC100 BN1000 BN2000 BNX10 BNC2010 BNC2020 BNC160 BNC200 BN2000 BNC2020 BNC200 BNX20 MBC010 MB810 MBC020 BC8020 MB820 MBC020 MB8020 MB825 BXM10 BX310 KBN05M PT600M BH100 KB5610 CBN10 CBN100 CBN60K BXM10 BX330 KBN25M BH150 BXC50 BX360 KBN35M KBN900 BH250 CB7015 CB7025 CB20 KB5610 KB5625 KB5625 KB5630 JBN300 JBN245 CBN10,CBN150 CBN100,CBN60K CBN160C CBN150 CBN160C H30 BNC300 BN350 BNX25 MB835 BC8020 BX380 CB7525 KB5630 PCD Třída Druh Sumitomo Electric Mitsubishi Tungaloy Kyocera Sandvik Kennametal Dijet SECO Tools Japan N01 DA150 DA1000 MD205 DX180 DX160 KPD001 CD05 CD10 KD1400 JDA30 JDA735 Neželezné kovy N10 N20 DA150 DA1000 DA2200 DA1000 DA2200 MD205 MD220 MD220 MD230 DX140 DX120 KPD001 KPD010 KPD230 KPD230 CD1810 KD100 KD1410 KDF310 KD1415 KD1400 KD1425 JDA10 JDA715 PCD05 PCD10 PCD05 PCD20 N30 DA1000 DA2200 MD230 DX110 KD1400 PCD05 PCD30 PCD30M B12

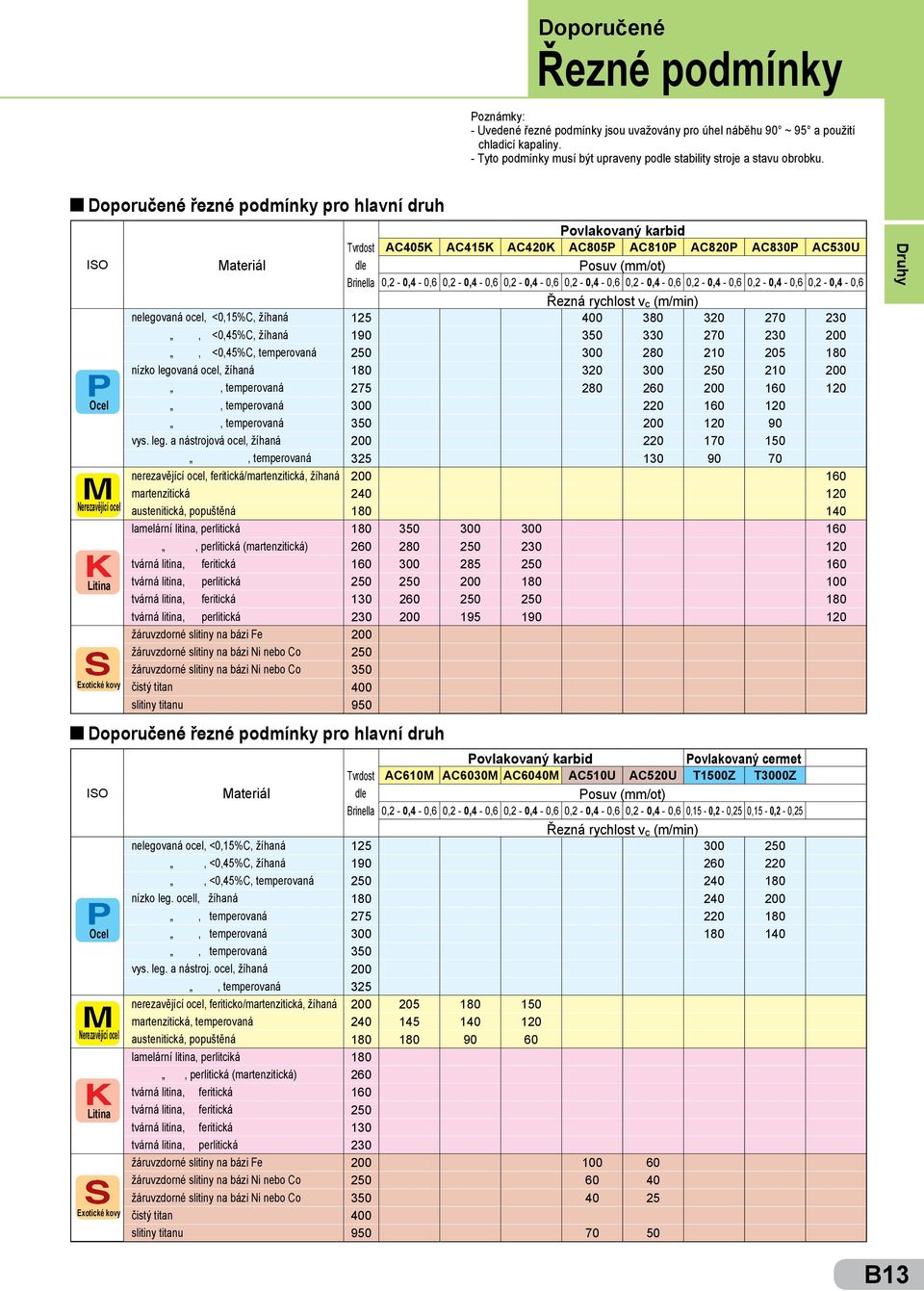

13 Doporučené Řezné podmínky Poznámky: - Uvedené řezné podmínky jsou uvažovány pro úhel náběhu 90 ~ 95 a použití chladicí kapaliny. - Tyto podmínky musí být upraveny podle stability stroje a stavu obrobku. Doporučené řezné podmínky pro hlavní druh ISO Nerezavějící ocel Exotické kovy Doporučené řezné podmínky pro hlavní druh ISO Nerezavějící ocel Exotické kovy Povlakovaný karbid Tvrdost AC405K AC415K AC420K AC805P AC810P AC820P AC830P AC530U Materiál dle Posuv (mm/ot) Brinella 0,2-0,4-0,6 0,2-0,4-0,6 0,2-0,4-0,6 0,2-0,4-0,6 0,2-0,4-0,6 0,2-0,4-0,6 0,2-0,4-0,6 0,2-0,4-0,6 Řezná rychlost v c (m/min) nelegovaná ocel, <0,15%C, žíhaná , <0,45%C, žíhaná , <0,45%C, temperovaná nízko legovaná ocel, žíhaná , temperovaná , temperovaná , temperovaná vys. leg. a nástrojová ocel, žíhaná , temperovaná nerezavějící ocel, feritická/martenzitická, žíhaná martenzitická austenitická, popuštěná lamelární litina, perlitická , perlitická (martenzitická) tvárná litina, feritická tvárná litina, perlitická tvárná litina, feritická tvárná litina, perlitická žáruvzdorné slitiny na bázi Fe žáruvzdorné slitiny na bázi Ni nebo Co žáruvzdorné slitiny na bázi Ni nebo Co čistý titan slitiny titanu Materiál nelegovaná ocel, <0,15%C, žíhaná, <0,45%C, žíhaná, <0,45%C, temperovaná nízko leg. ocell, žíhaná, temperovaná, temperovaná, temperovaná vys. leg. a nástroj. ocel, žíhaná, temperovaná nerezavějící ocel, feriticko/martenzitická, žíhaná martenzitická, temperovaná austenitická, popuštěná lamelární litina, perlitciká, perlitická (martenzitická) tvárná litina, feritická tvárná litina, feritická tvárná litina, feritická tvárná litina, perlitická žáruvzdorné slitiny na bázi Fe žáruvzdorné slitiny na bázi Ni nebo Co žáruvzdorné slitiny na bázi Ni nebo Co čistý titan slitiny titanu Povlakovaný karbid Povlakovaný cermet Tvrdost AC610M AC6030M AC6040M AC510U AC520U T1500Z T3000Z dle Posuv (mm/ot) Brinella 0,2-0,4-0,6 0,2-0,4-0,6 0,2-0,4-0,6 0,2-0,4-0,6 0,2-0,4-0,6 0,15-0,2-0,25 0,15-0,2-0,25 Řezná rychlost v c (m/min) Druhy B13

14 Tabulka vlastností druhů řezných materiálů Vlastnosti základních materiálů Druhy Materiál Karbid wolframu WC Karbid titanu TiC Karbid tantalu TaC Karbid niobu NbC Nitrid titanu TiN Oxid hlinitý Al 2O 3 Nitrid křemíku Si 3N 4 Kubický nitrid bóru CBN Uhlík C Kobalt Co Nikl Ni WC- 5% Co Karbid WC-10 Co WC-20% Co Rychlořezná ocel Měrná hustota Mikrotvrdost dle Vickerse Youngův modul Součinitel tepelné vodivosti (W/mŠ C) Součinitel délkové roztažnosti (x 10-6 / C) Bod tání ( C) 15, , , , , , , , , , , , , ,0 3, ,7 3,52 > ,1 8,9 100 ~ , , , , ,0 14, ,0 13, ,0 8, ,0 >1900 (Rozklad) B14
