1 Revize datum Popis změny Vypracoval Kontroloval Investor Koordinace stavby a profesí Koordinace stavby a technologie Statik J. Lánik J. Lánik Hlavní projektant Vedoucí projektant Vypracoval Kontroloval Oprávněná osoba kooperanta: zakázky: Hlavní projektant Vedoucí projektant Vypracoval Kontroloval J. Lánik J. Lánik Z. Mrnuštíková Místo změna otopného média HIP ateliéru: Ing. M. Šimperský Stavba zakázky: Objekt: profese: obsah: stupeň datum vydání: 04/2012 F1.3 Požárně bezpečnostní řešení měřítko: formát: 19A4 Technická zpráva název.dig.souboru: : revize: F1_3_tz_0.doc 0 datum revize: výtisk :

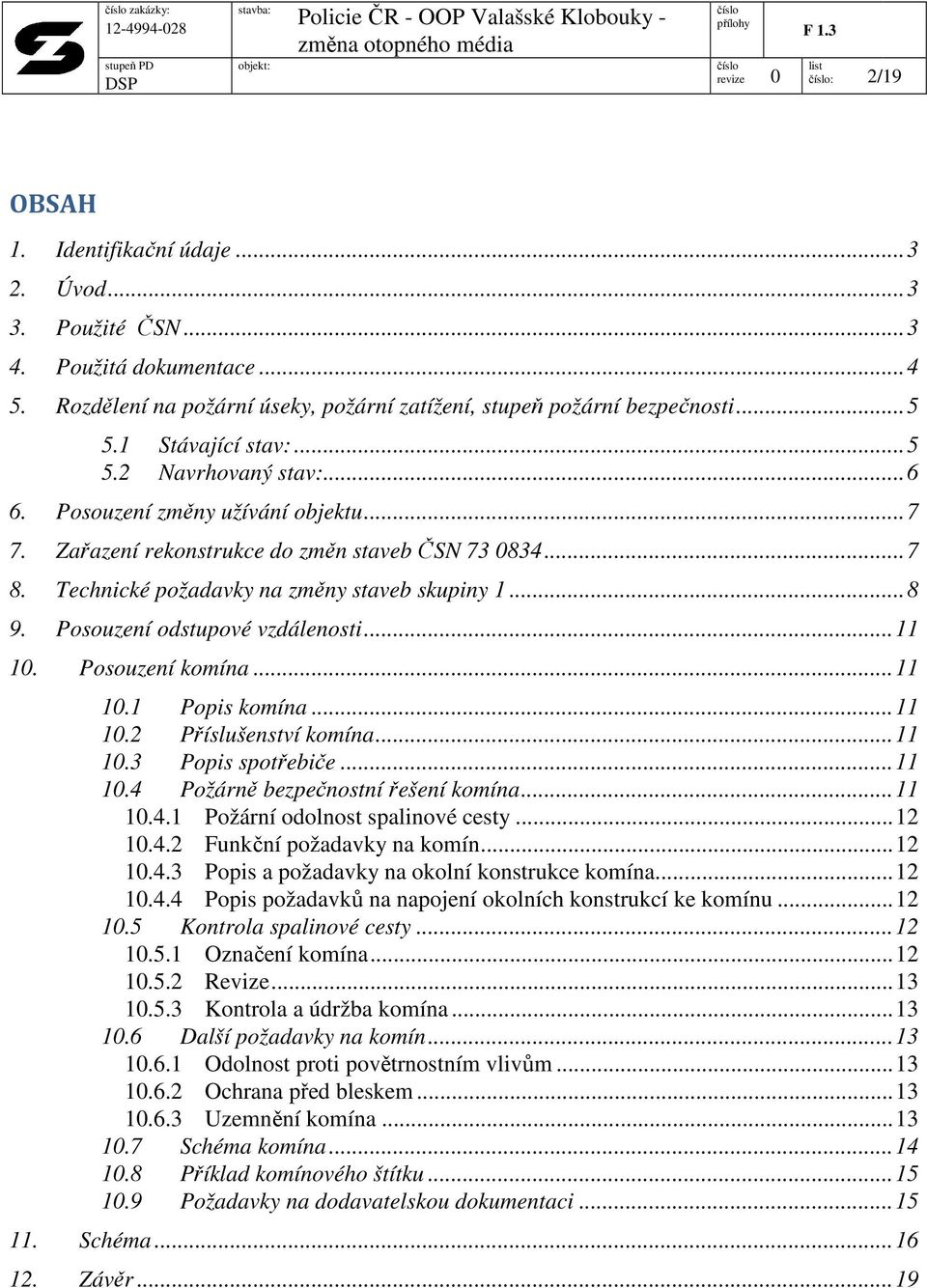

2 : 2/19 OBSAH 1. Identifikační údaje Úvod Použité ČSN Použitá dokumentace Rozdělení na požární úseky, požární zatížení, stupeň požární bezpečnosti Stávající stav: Navrhovaný stav: Posouzení změny užívání objektu Zařazení rekonstrukce do změn staveb ČSN Technické požadavky na změny staveb skupiny Posouzení odstupové vzdálenosti Posouzení komína Popis komína Příslušenství komína Popis spotřebiče Požárně bezpečnostní řešení komína Požární odolnost spalinové cesty Funkční požadavky na komín Popis a požadavky na okolní konstrukce komína Popis požadavků na napojení okolních konstrukcí ke komínu Kontrola spalinové cesty Označení komína Revize Kontrola a údržba komína Další požadavky na komín Odolnost proti povětrnostním vlivům Ochrana před bleskem Uzemnění komína Schéma komína Příklad komínového štítku Požadavky na dodavatelskou dokumentaci Schéma Závěr... 19

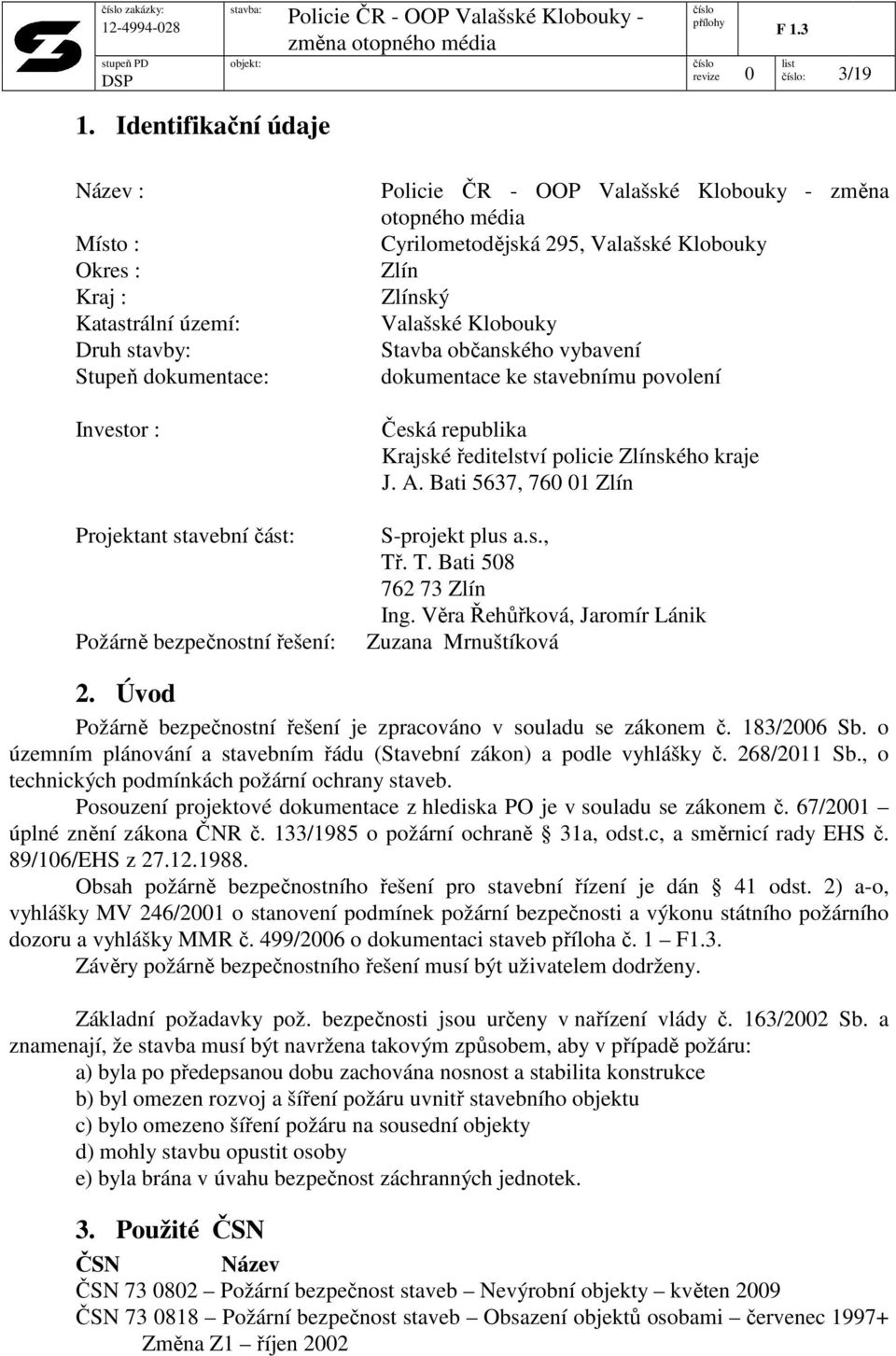

3 : 3/19 1. Identifikační údaje Název : Místo : Okres : Kraj : Katastrální území: Druh stavby: Stupeň dokumentace: Investor : Projektant stavební část: Požárně bezpečnostní řešení: změna otopného média Cyrilometodějská 295, Valašské Klobouky Zlín Zlínský Valašské Klobouky Stavba občanského vybavení dokumentace ke stavebnímu povolení Česká republika Krajské ředitelství policie Zlínského kraje J. A. Bati 5637, Zlín S-projekt plus a.s., Tř. T. Bati Zlín Ing. Věra Řehůřková, Jaromír Lánik Zuzana Mrnuštíková 2. Úvod Požárně bezpečnostní řešení je zpracováno v souladu se zákonem č. 183/2006 Sb. o územním plánování a stavebním řádu (Stavební zákon) a podle vyhlášky č. 268/2011 Sb., o technických podmínkách požární ochrany staveb. Posouzení projektové dokumentace z hlediska PO je v souladu se zákonem č. 67/2001 úplné znění zákona ČNR č. 133/1985 o požární ochraně 31a, odst.c, a směrnicí rady EHS č. 89/106/EHS z Obsah požárně bezpečnostního řešení pro stavební řízení je dán 41 odst. 2) a-o, vyhlášky MV 246/2001 o stanovení podmínek požární bezpečnosti a výkonu státního požárního dozoru a vyhlášky MMR č. 499/2006 o dokumentaci staveb příloha č. 1 F1.3. Závěry požárně bezpečnostního řešení musí být uživatelem dodrženy. Základní požadavky pož. bezpečnosti jsou určeny v nařízení vlády č. 163/2002 Sb. a znamenají, že stavba musí být navržena takovým způsobem, aby v případě požáru: a) byla po předepsanou dobu zachována nosnost a stabilita konstrukce b) byl omezen rozvoj a šíření požáru uvnitř stavebního objektu c) bylo omezeno šíření požáru na sousední objekty d) mohly stavbu opustit osoby e) byla brána v úvahu bezpečnost záchranných jednotek. 3. Použité ČSN ČSN Název ČSN Požární bezpečnost staveb Nevýrobní objekty květen 2009 ČSN Požární bezpečnost staveb Obsazení objektů osobami červenec Změna Z1 říjen 2002

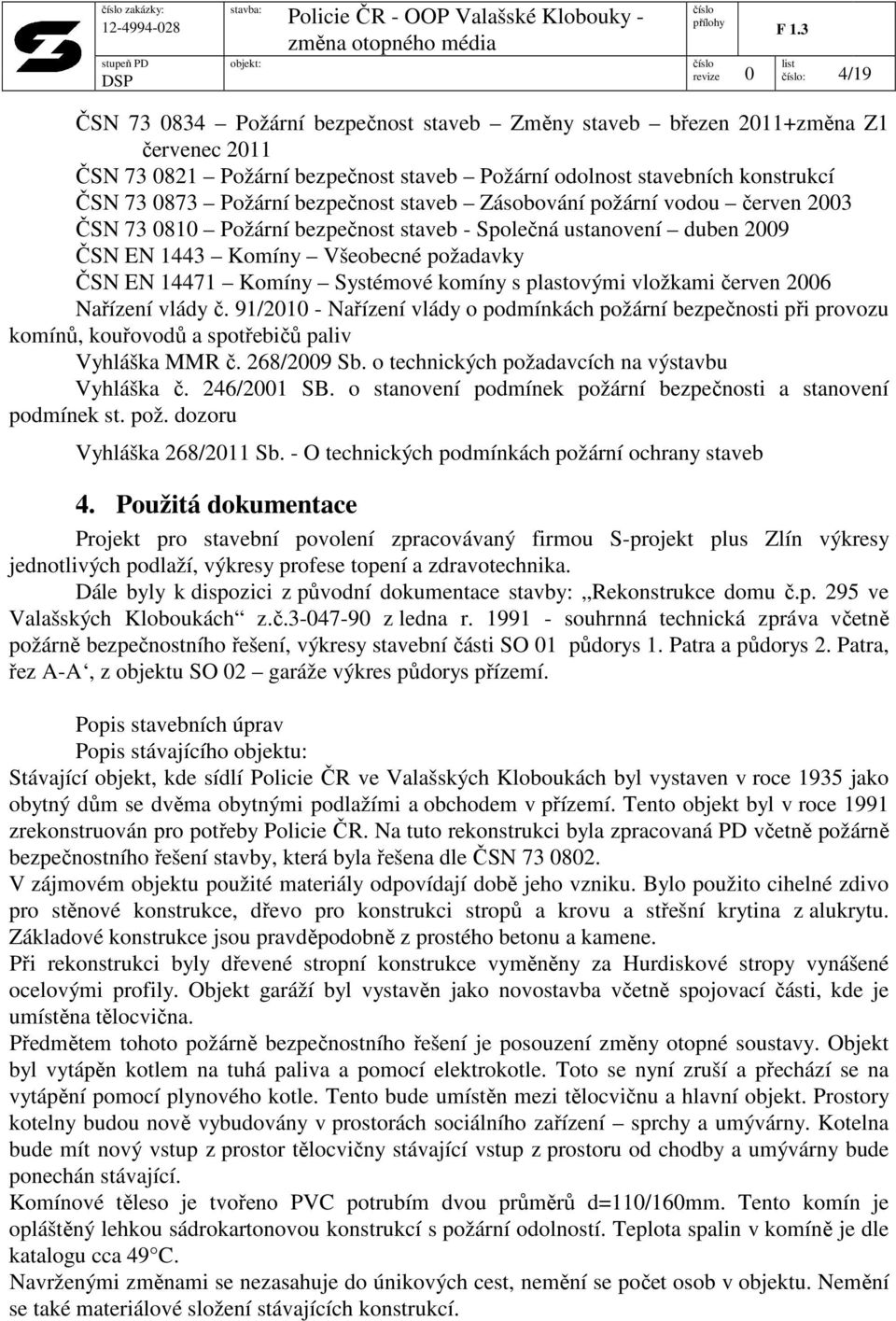

4 : 4/19 ČSN Požární bezpečnost staveb Změny staveb březen 2011+změna Z1 červenec 2011 ČSN Požární bezpečnost staveb Požární odolnost stavebních konstrukcí ČSN Požární bezpečnost staveb Zásobování požární vodou červen 2003 ČSN Požární bezpečnost staveb - Společná ustanovení duben 2009 ČSN EN 1443 Komíny Všeobecné požadavky ČSN EN Komíny Systémové komíny s plastovými vložkami červen 2006 Nařízení vlády č. 91/ Nařízení vlády o podmínkách požární bezpečnosti při provozu komínů, kouřovodů a spotřebičů paliv Vyhláška MMR č. 268/2009 Sb. o technických požadavcích na výstavbu Vyhláška č. 246/2001 SB. o stanovení podmínek požární bezpečnosti a stanovení podmínek st. pož. dozoru Vyhláška 268/2011 Sb. - O technických podmínkách požární ochrany staveb 4. Použitá dokumentace Projekt pro stavební povolení zpracovávaný firmou S-projekt plus Zlín výkresy jednotlivých podlaží, výkresy profese topení a zdravotechnika. Dále byly k dispozici z původní dokumentace stavby: Rekonstrukce domu č.p. 295 ve Valašských Kloboukách z.č z ledna r souhrnná technická zpráva včetně požárně bezpečnostního řešení, výkresy stavební části SO 01 půdorys 1. Patra a půdorys 2. Patra, řez A-A, z objektu SO 02 garáže výkres půdorys přízemí. Popis stavebních úprav Popis stávajícího objektu: Stávající objekt, kde sídlí Policie ČR ve Valašských Kloboukách byl vystaven v roce 1935 jako obytný dům se dvěma obytnými podlažími a obchodem v přízemí. Tento objekt byl v roce 1991 zrekonstruován pro potřeby Policie ČR. Na tuto rekonstrukci byla zpracovaná PD včetně požárně bezpečnostního řešení stavby, která byla řešena dle ČSN V zájmovém objektu použité materiály odpovídají době jeho vzniku. Bylo použito cihelné zdivo pro stěnové konstrukce, dřevo pro konstrukci stropů a krovu a střešní krytina z alukrytu. Základové konstrukce jsou pravděpodobně z prostého betonu a kamene. Při rekonstrukci byly dřevené stropní konstrukce vyměněny za Hurdiskové stropy vynášené ocelovými profily. Objekt garáží byl vystavěn jako novostavba včetně spojovací části, kde je umístěna tělocvična. Předmětem tohoto požárně bezpečnostního řešení je posouzení změny otopné soustavy. Objekt byl vytápěn kotlem na tuhá paliva a pomocí elektrokotle. Toto se nyní zruší a přechází se na vytápění pomocí plynového kotle. Tento bude umístěn mezi tělocvičnu a hlavní objekt. Prostory kotelny budou nově vybudovány v prostorách sociálního zařízení sprchy a umývárny. Kotelna bude mít nový vstup z prostor tělocvičny stávající vstup z prostoru od chodby a umývárny bude ponechán stávající. Komínové těleso je tvořeno PVC potrubím dvou průměrů d=110/160mm. Tento komín je opláštěný lehkou sádrokartonovou konstrukcí s požární odolností. Teplota spalin v komíně je dle katalogu cca 49 C. Navrženými změnami se nezasahuje do únikových cest, nemění se počet osob v objektu. Nemění se také materiálové složení stávajících konstrukcí.

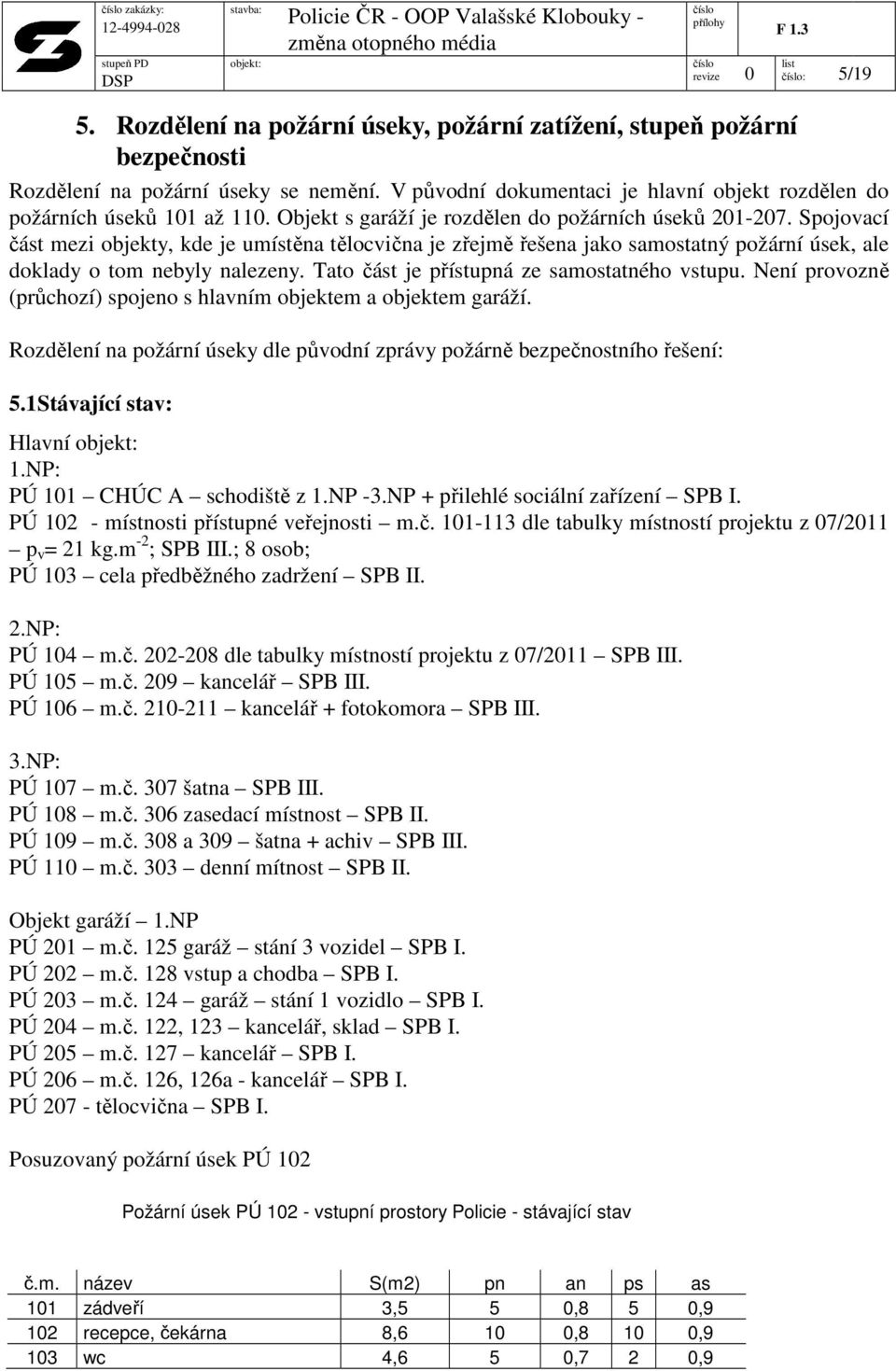

5 : 5/19 5. Rozdělení na požární úseky, požární zatížení, stupeň požární bezpečnosti Rozdělení na požární úseky se nemění. V původní dokumentaci je hlavní objekt rozdělen do požárních úseků 101 až 110. Objekt s garáží je rozdělen do požárních úseků Spojovací část mezi objekty, kde je umístěna tělocvična je zřejmě řešena jako samostatný požární úsek, ale doklady o tom nebyly nalezeny. Tato část je přístupná ze samostatného vstupu. Není provozně (průchozí) spojeno s hlavním objektem a objektem garáží. Rozdělení na požární úseky dle původní zprávy požárně bezpečnostního řešení: 5.1 Stávající stav: Hlavní objekt: 1.NP: PÚ 101 CHÚC A schodiště z 1.NP -3.NP + přilehlé sociální zařízení SPB I. PÚ místnosti přístupné veřejnosti m.č dle tabulky místností projektu z 07/2011 p v = 21 kg.m -2 ; SPB III.; 8 osob; PÚ 103 cela předběžného zadržení SPB II. 2.NP: PÚ 104 m.č dle tabulky místností projektu z 07/2011 SPB III. PÚ 105 m.č. 209 kancelář SPB III. PÚ 106 m.č kancelář + fotokomora SPB III. 3.NP: PÚ 107 m.č. 307 šatna SPB III. PÚ 108 m.č. 306 zasedací místnost SPB II. PÚ 109 m.č. 308 a 309 šatna + achiv SPB III. PÚ 110 m.č. 303 denní mítnost SPB II. Objekt garáží 1.NP PÚ 201 m.č. 125 garáž stání 3 vozidel SPB I. PÚ 202 m.č. 128 vstup a chodba SPB I. PÚ 203 m.č. 124 garáž stání 1 vozidlo SPB I. PÚ 204 m.č. 122, 123 kancelář, sklad SPB I. PÚ 205 m.č. 127 kancelář SPB I. PÚ 206 m.č. 126, 126a - kancelář SPB I. PÚ tělocvična SPB I. Posuzovaný požární úsek PÚ 102 Požární úsek PÚ vstupní prostory Policie - stávající stav č.m. název S(m2) pn an ps as 101 zádveří 3,5 5 0,8 5 0,9 102 recepce, čekárna 8,6 10 0,8 10 0,9 103 wc 4,6 5 0,7 2 0,9

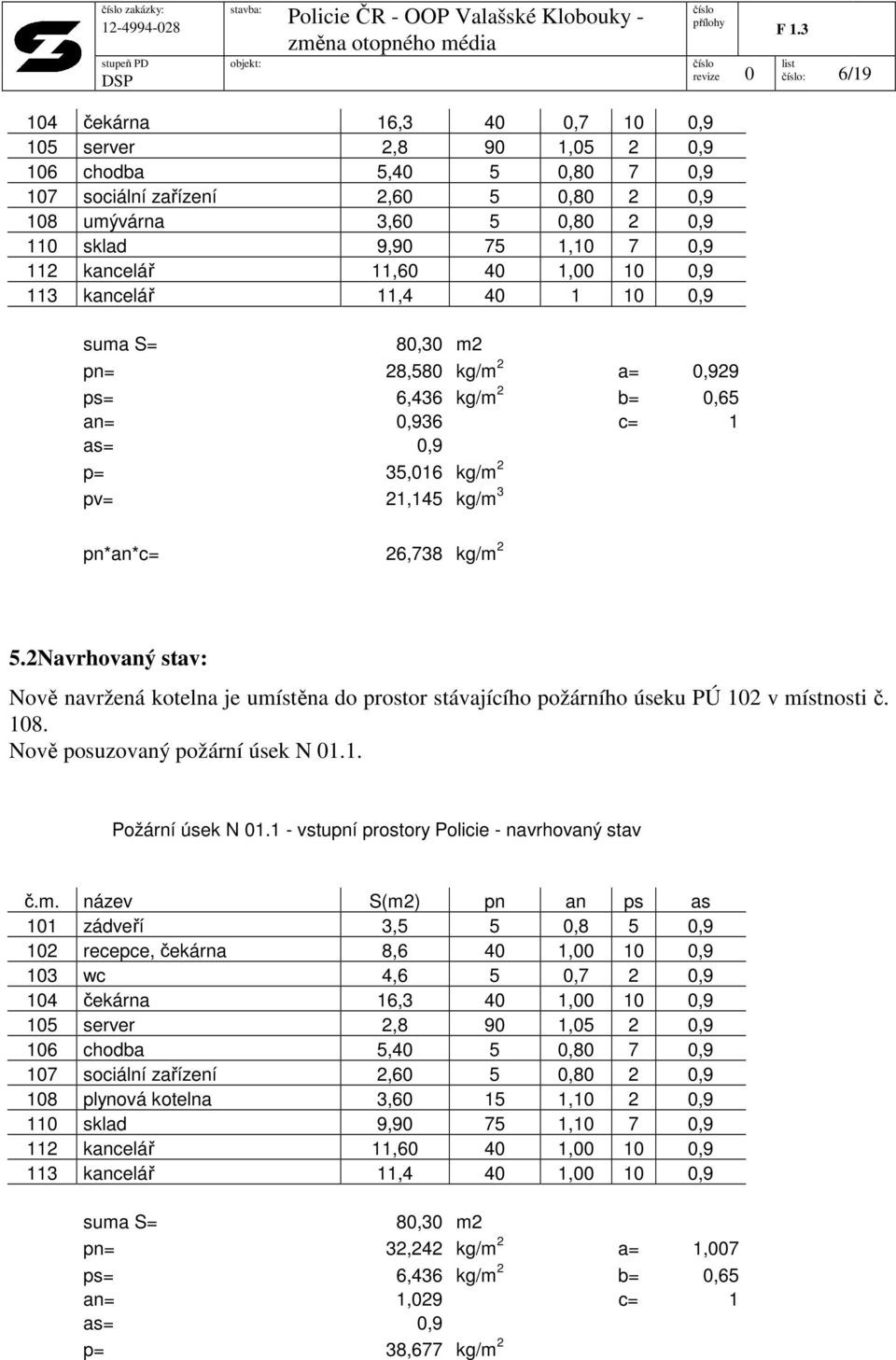

6 : 6/ čekárna 16,3 40 0,7 10 0,9 105 server 2,8 90 1,05 2 0,9 106 chodba 5,40 5 0,80 7 0,9 107 sociální zařízení 2,60 5 0,80 2 0,9 108 umývárna 3,60 5 0,80 2 0,9 110 sklad 9, ,10 7 0,9 112 kancelář 11, , ,9 113 kancelář 11, ,9 suma S= 80,30 m2 pn= 28,580 kg/m 2 a= 0,929 ps= 6,436 kg/m 2 b= 0,65 an= 0,936 c= 1 as= 0,9 p= 35,016 kg/m 2 pv= 21,145 kg/m 3 pn*an*c= 26,738 kg/m Navrhovaný stav: Nově navržená kotelna je umístěna do prostor stávajícího požárního úseku PÚ 102 v místnosti č Nově posuzovaný požární úsek N Požární úsek N vstupní prostory Policie - navrhovaný stav č.m. název S(m2) pn an ps as 101 zádveří 3,5 5 0,8 5 0,9 102 recepce, čekárna 8,6 40 1, ,9 103 wc 4,6 5 0,7 2 0,9 104 čekárna 16,3 40 1, ,9 105 server 2,8 90 1,05 2 0,9 106 chodba 5,40 5 0,80 7 0,9 107 sociální zařízení 2,60 5 0,80 2 0,9 108 plynová kotelna 3, ,10 2 0,9 110 sklad 9, ,10 7 0,9 112 kancelář 11, , ,9 113 kancelář 11,4 40 1, ,9 suma S= 80,30 m2 pn= 32,242 kg/m 2 a= 1,007 ps= 6,436 kg/m 2 b= 0,65 an= 1,029 c= 1 as= 0,9 p= 38,677 kg/m 2

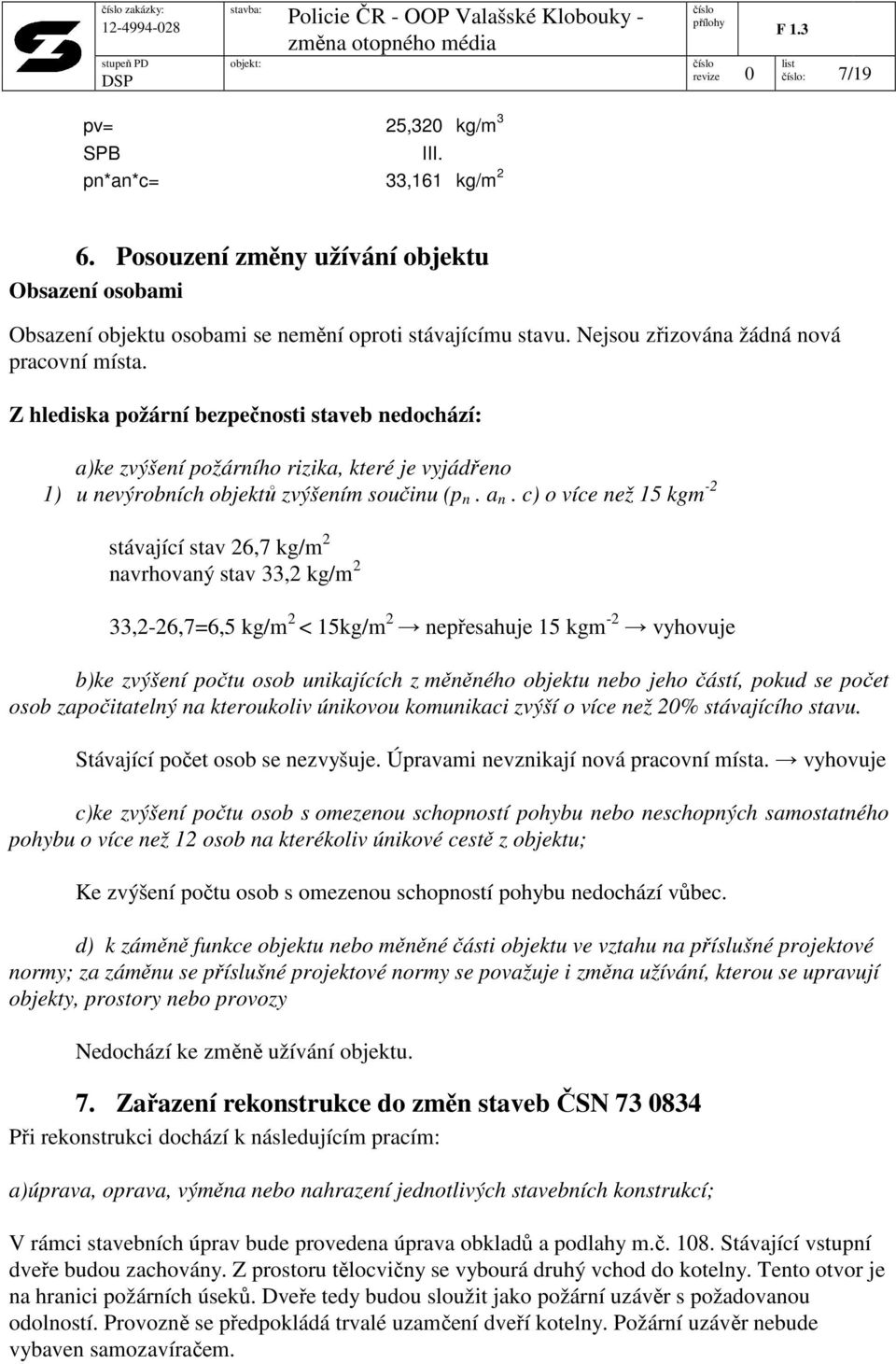

7 : 7/19 pv= 25,320 kg/m 3 SPB III. pn*an*c= 33,161 kg/m 2 6. Posouzení změny užívání objektu Obsazení osobami Obsazení objektu osobami se nemění oproti stávajícímu stavu. Nejsou zřizována žádná nová pracovní místa. Z hlediska požární bezpečnosti staveb nedochází: a) ke zvýšení požárního rizika, které je vyjádřeno 1) u nevýrobních objektů zvýšením součinu (p n. a n. c) o více než 15 kgm -2 stávající stav 26,7 kg/m 2 navrhovaný stav 33,2 kg/m 2 33,2-26,7=6,5 kg/m 2 < 15kg/m 2 nepřesahuje 15 kgm -2 vyhovuje b) ke zvýšení počtu osob unikajících z měněného objektu nebo jeho částí, pokud se počet osob započitatelný na kteroukoliv únikovou komunikaci zvýší o více než 20% stávajícího stavu. Stávající počet osob se nezvyšuje. Úpravami nevznikají nová pracovní místa. vyhovuje c) ke zvýšení počtu osob s omezenou schopností pohybu nebo neschopných samostatného pohybu o více než 12 osob na kterékoliv únikové cestě z objektu; Ke zvýšení počtu osob s omezenou schopností pohybu nedochází vůbec. d) k záměně funkce objektu nebo měněné části objektu ve vztahu na příslušné projektové normy; za záměnu se příslušné projektové normy se považuje i změna užívání, kterou se upravují objekty, prostory nebo provozy Nedochází ke změně užívání objektu. 7. Zařazení rekonstrukce do změn staveb ČSN Při rekonstrukci dochází k následujícím pracím: a) úprava, oprava, výměna nebo nahrazení jednotlivých stavebních konstrukcí; V rámci stavebních úprav bude provedena úprava obkladů a podlahy m.č Stávající vstupní dveře budou zachovány. Z prostoru tělocvičny se vybourá druhý vchod do kotelny. Tento otvor je na hranici požárních úseků. Dveře tedy budou sloužit jako požární uzávěr s požadovanou odolností. Provozně se předpokládá trvalé uzamčení dveří kotelny. Požární uzávěr nebude vybaven samozavíračem.

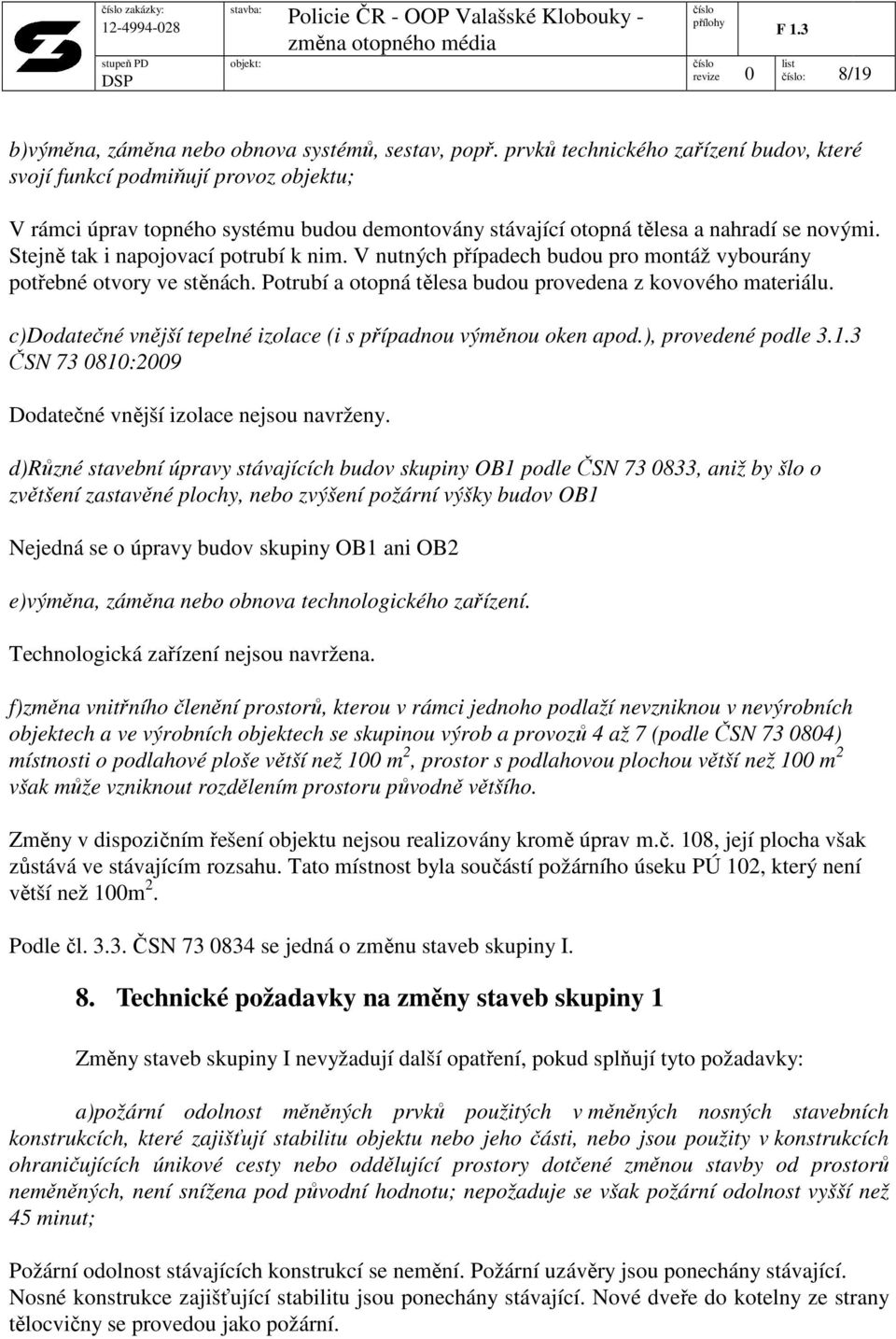

8 : 8/19 b) výměna, záměna nebo obnova systémů, sestav, popř. prvků technického zařízení budov, které svojí funkcí podmiňují provoz objektu; V rámci úprav topného systému budou demontovány stávající otopná tělesa a nahradí se novými. Stejně tak i napojovací potrubí k nim. V nutných případech budou pro montáž vybourány potřebné otvory ve stěnách. Potrubí a otopná tělesa budou provedena z kovového materiálu. c) Dodatečné vnější tepelné izolace (i s případnou výměnou oken apod.), provedené podle ČSN :2009 Dodatečné vnější izolace nejsou navrženy. d) Různé stavební úpravy stávajících budov skupiny OB1 podle ČSN , aniž by šlo o zvětšení zastavěné plochy, nebo zvýšení požární výšky budov OB1 Nejedná se o úpravy budov skupiny OB1 ani OB2 e) výměna, záměna nebo obnova technologického zařízení. Technologická zařízení nejsou navržena. f) změna vnitřního členění prostorů, kterou v rámci jednoho podlaží nevzniknou v nevýrobních objektech a ve výrobních objektech se skupinou výrob a provozů 4 až 7 (podle ČSN ) místnosti o podlahové ploše větší než 100 m 2, prostor s podlahovou plochou větší než 100 m 2 však může vzniknout rozdělením prostoru původně většího. Změny v dispozičním řešení objektu nejsou realizovány kromě úprav m.č. 108, její plocha však zůstává ve stávajícím rozsahu. Tato místnost byla součástí požárního úseku PÚ 102, který není větší než 100m 2. Podle čl ČSN se jedná o změnu staveb skupiny I. 8. Technické požadavky na změny staveb skupiny 1 Změny staveb skupiny I nevyžadují další opatření, pokud splňují tyto požadavky: a) požární odolnost měněných prvků použitých v měněných nosných stavebních konstrukcích, které zajišťují stabilitu objektu nebo jeho části, nebo jsou použity v konstrukcích ohraničujících únikové cesty nebo oddělující prostory dotčené změnou stavby od prostorů neměněných, není snížena pod původní hodnotu; nepožaduje se však požární odolnost vyšší než 45 minut; Požární odolnost stávajících konstrukcí se nemění. Požární uzávěry jsou ponechány stávající. Nosné konstrukce zajišťující stabilitu jsou ponechány stávající. Nové dveře do kotelny ze strany tělocvičny se provedou jako požární.

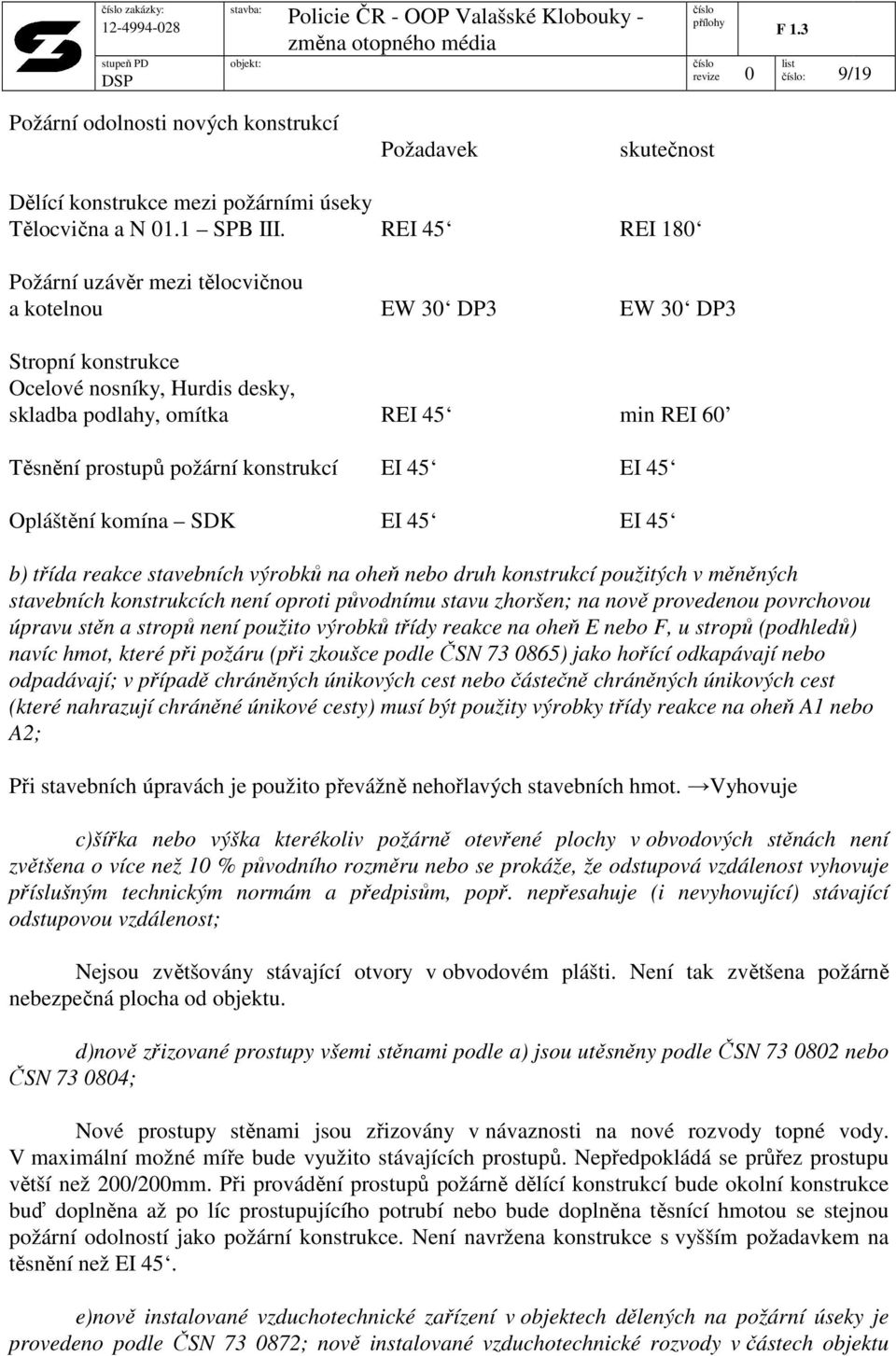

9 : 9/19 Požární odolnosti nových konstrukcí Požadavek skutečnost Dělící konstrukce mezi požárními úseky Tělocvična a N 01.1 SPB III. REI 45 REI 180 Požární uzávěr mezi tělocvičnou a kotelnou EW 30 DP3 EW 30 DP3 Stropní konstrukce Ocelové nosníky, Hurdis desky, skladba podlahy, omítka REI 45 min REI 60 Těsnění prostupů požární konstrukcí EI 45 EI 45 Opláštění komína SDK EI 45 EI 45 b) třída reakce stavebních výrobků na oheň nebo druh konstrukcí použitých v měněných stavebních konstrukcích není oproti původnímu stavu zhoršen; na nově provedenou povrchovou úpravu stěn a stropů není použito výrobků třídy reakce na oheň E nebo F, u stropů (podhledů) navíc hmot, které při požáru (při zkoušce podle ČSN ) jako hořící odkapávají nebo odpadávají; v případě chráněných únikových cest nebo částečně chráněných únikových cest (které nahrazují chráněné únikové cesty) musí být použity výrobky třídy reakce na oheň A1 nebo A2; Při stavebních úpravách je použito převážně nehořlavých stavebních hmot. Vyhovuje c) šířka nebo výška kterékoliv požárně otevřené plochy v obvodových stěnách není zvětšena o více než 10 % původního rozměru nebo se prokáže, že odstupová vzdálenost vyhovuje příslušným technickým normám a předpisům, popř. nepřesahuje (i nevyhovující) stávající odstupovou vzdálenost; Nejsou zvětšovány stávající otvory v obvodovém plášti. Není tak zvětšena požárně nebezpečná plocha od objektu. d) nově zřizované prostupy všemi stěnami podle a) jsou utěsněny podle ČSN nebo ČSN ; Nové prostupy stěnami jsou zřizovány v návaznosti na nové rozvody topné vody. V maximální možné míře bude využito stávajících prostupů. Nepředpokládá se průřez prostupu větší než 200/200mm. Při provádění prostupů požárně dělící konstrukcí bude okolní konstrukce buď doplněna až po líc prostupujícího potrubí nebo bude doplněna těsnící hmotou se stejnou požární odolností jako požární konstrukce. Není navržena konstrukce s vyšším požadavkem na těsnění než EI 45. e) nově instalované vzduchotechnické zařízení v objektech dělených na požární úseky je provedeno podle ČSN ; nově instalované vzduchotechnické rozvody v částech objektu

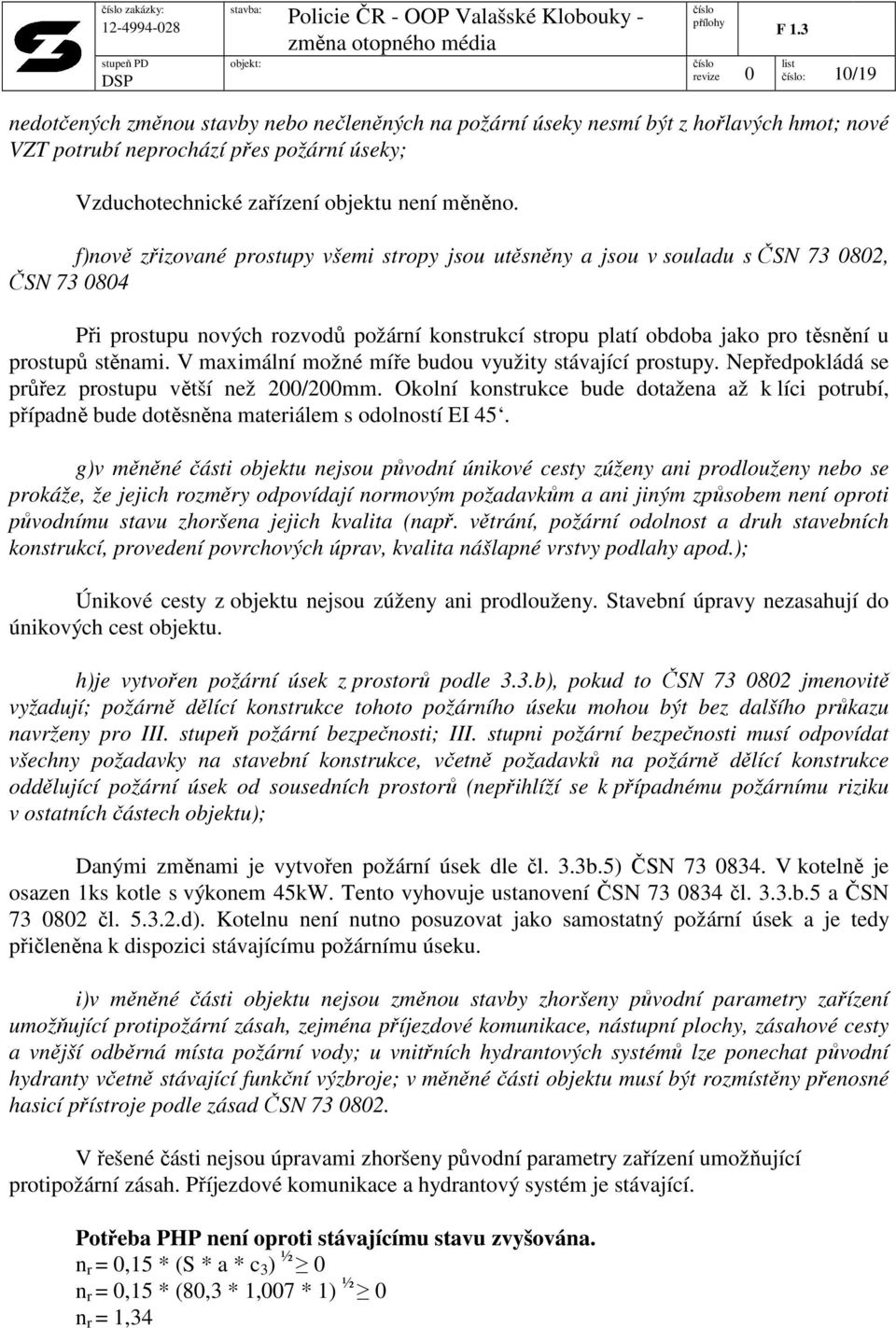

10 : 10/19 nedotčených změnou stavby nebo nečleněných na požární úseky nesmí být z hořlavých hmot; nové VZT potrubí neprochází přes požární úseky; Vzduchotechnické zařízení objektu není měněno. f) nově zřizované prostupy všemi stropy jsou utěsněny a jsou v souladu s ČSN , ČSN Při prostupu nových rozvodů požární konstrukcí stropu platí obdoba jako pro těsnění u prostupů stěnami. V maximální možné míře budou využity stávající prostupy. Nepředpokládá se průřez prostupu větší než 200/200mm. Okolní konstrukce bude dotažena až k líci potrubí, případně bude dotěsněna materiálem s odolností EI 45. g) v měněné části objektu nejsou původní únikové cesty zúženy ani prodlouženy nebo se prokáže, že jejich rozměry odpovídají normovým požadavkům a ani jiným způsobem není oproti původnímu stavu zhoršena jejich kvalita (např. větrání, požární odolnost a druh stavebních konstrukcí, provedení povrchových úprav, kvalita nášlapné vrstvy podlahy apod.); Únikové cesty z objektu nejsou zúženy ani prodlouženy. Stavební úpravy nezasahují do únikových cest objektu. h) je vytvořen požární úsek z prostorů podle 3.3.b), pokud to ČSN jmenovitě vyžadují; požárně dělící konstrukce tohoto požárního úseku mohou být bez dalšího průkazu navrženy pro III. stupeň požární bezpečnosti; III. stupni požární bezpečnosti musí odpovídat všechny požadavky na stavební konstrukce, včetně požadavků na požárně dělící konstrukce oddělující požární úsek od sousedních prostorů (nepřihlíží se k případnému požárnímu riziku v ostatních částech objektu); Danými změnami je vytvořen požární úsek dle čl. 3.3b.5) ČSN V kotelně je osazen 1ks kotle s výkonem 45kW. Tento vyhovuje ustanovení ČSN čl. 3.3.b.5 a ČSN čl d). Kotelnu není nutno posuzovat jako samostatný požární úsek a je tedy přičleněna k dispozici stávajícímu požárnímu úseku. i) v měněné části objektu nejsou změnou stavby zhoršeny původní parametry zařízení umožňující protipožární zásah, zejména příjezdové komunikace, nástupní plochy, zásahové cesty a vnější odběrná místa požární vody; u vnitřních hydrantových systémů lze ponechat původní hydranty včetně stávající funkční výzbroje; v měněné části objektu musí být rozmístěny přenosné hasicí přístroje podle zásad ČSN V řešené části nejsou úpravami zhoršeny původní parametry zařízení umožňující protipožární zásah. Příjezdové komunikace a hydrantový systém je stávající. Potřeba PHP není oproti stávajícímu stavu zvyšována. n r = 0,15 * (S * a * c 3 ) ½ 0 n r = 0,15 * (80,3 * 1,007 * 1) ½ 0 n r = 1,34

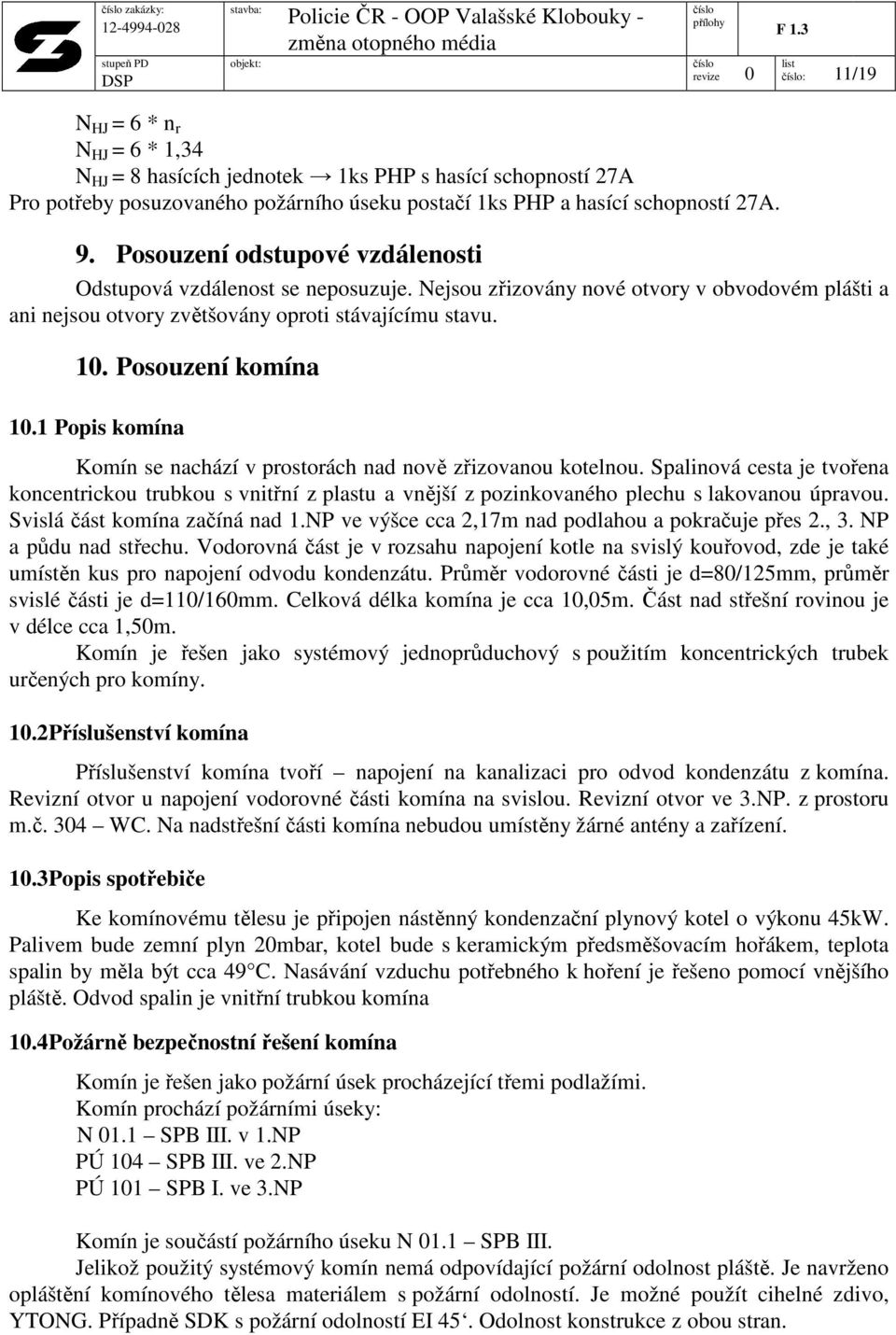

11 : 11/19 N HJ = 6 * n r N HJ = 6 * 1,34 N HJ = 8 hasících jednotek 1ks PHP s hasící schopností 27A Pro potřeby posuzovaného požárního úseku postačí 1ks PHP a hasící schopností 27A. 9. Posouzení odstupové vzdálenosti Odstupová vzdálenost se neposuzuje. Nejsou zřizovány nové otvory v obvodovém plášti a ani nejsou otvory zvětšovány oproti stávajícímu stavu. 10. Posouzení komína 10.1 Popis komína Komín se nachází v prostorách nad nově zřizovanou kotelnou. Spalinová cesta je tvořena koncentrickou trubkou s vnitřní z plastu a vnější z pozinkovaného plechu s lakovanou úpravou. Svislá část komína začíná nad 1.NP ve výšce cca 2,17m nad podlahou a pokračuje přes 2., 3. NP a půdu nad střechu. Vodorovná část je v rozsahu napojení kotle na svislý kouřovod, zde je také umístěn kus pro napojení odvodu kondenzátu. Průměr vodorovné části je d=80/125mm, průměr svislé části je d=110/160mm. Celková délka komína je cca 10,05m. Část nad střešní rovinou je v délce cca 1,50m. Komín je řešen jako systémový jednoprůduchový s použitím koncentrických trubek určených pro komíny Příslušenství komína Příslušenství komína tvoří napojení na kanalizaci pro odvod kondenzátu z komína. Revizní otvor u napojení vodorovné části komína na svislou. Revizní otvor ve 3.NP. z prostoru m.č. 304 WC. Na nadstřešní části komína nebudou umístěny žárné antény a zařízení Popis spotřebiče Ke komínovému tělesu je připojen nástěnný kondenzační plynový kotel o výkonu 45kW. Palivem bude zemní plyn 20mbar, kotel bude s keramickým předsměšovacím hořákem, teplota spalin by měla být cca 49 C. Nasávání vzduchu potřebného k hoření je řešeno pomocí vnějšího pláště. Odvod spalin je vnitřní trubkou komína 10.4 Požárně bezpečnostní řešení komína Komín je řešen jako požární úsek procházející třemi podlažími. Komín prochází požárními úseky: N 01.1 SPB III. v 1.NP PÚ 104 SPB III. ve 2.NP PÚ 101 SPB I. ve 3.NP Komín je součástí požárního úseku N 01.1 SPB III. Jelikož použitý systémový komín nemá odpovídající požární odolnost pláště. Je navrženo opláštění komínového tělesa materiálem s požární odolností. Je možné použít cihelné zdivo, YTONG. Případně SDK s požární odolností EI 45. Odolnost konstrukce z obou stran.

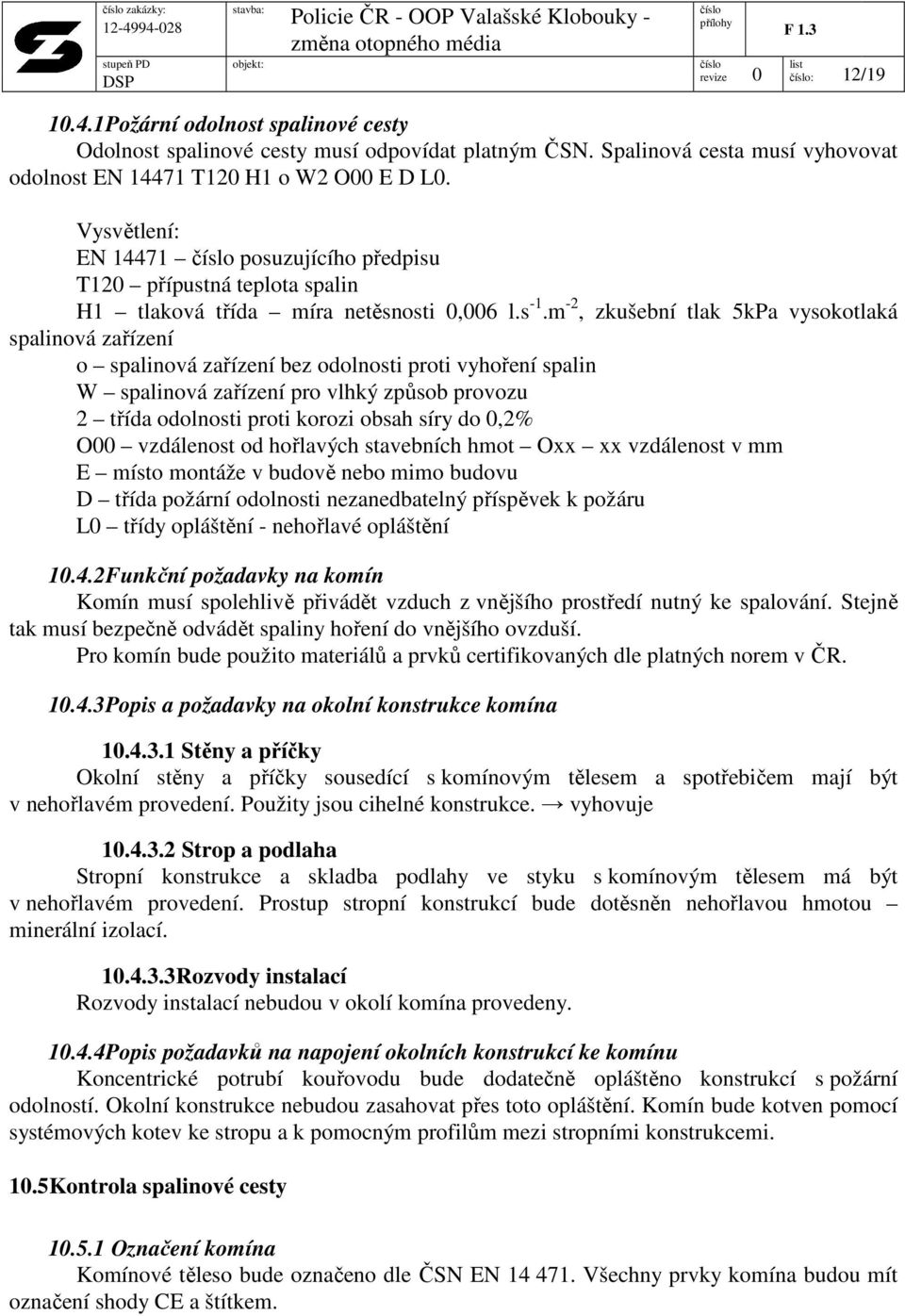

12 : 12/ Požární odolnost spalinové cesty Odolnost spalinové cesty musí odpovídat platným ČSN. Spalinová cesta musí vyhovovat odolnost EN T120 H1 o W2 O00 E D L0. Vysvětlení: EN posuzujícího předpisu T120 přípustná teplota spalin H1 tlaková třída míra netěsnosti 0,006 l.s -1.m -2, zkušební tlak 5kPa vysokotlaká spalinová zařízení o spalinová zařízení bez odolnosti proti vyhoření spalin W spalinová zařízení pro vlhký způsob provozu 2 třída odolnosti proti korozi obsah síry do 0,2% O00 vzdálenost od hořlavých stavebních hmot Oxx xx vzdálenost v mm E místo montáže v budově nebo mimo budovu D třída požární odolnosti nezanedbatelný příspěvek k požáru L0 třídy opláštění - nehořlavé opláštění Funkční požadavky na komín Komín musí spolehlivě přivádět vzduch z vnějšího prostředí nutný ke spalování. Stejně tak musí bezpečně odvádět spaliny hoření do vnějšího ovzduší. Pro komín bude použito materiálů a prvků certifikovaných dle platných norem v ČR Popis a požadavky na okolní konstrukce komína Stěny a příčky Okolní stěny a příčky sousedící s komínovým tělesem a spotřebičem mají být v nehořlavém provedení. Použity jsou cihelné konstrukce. vyhovuje Strop a podlaha Stropní konstrukce a skladba podlahy ve styku s komínovým tělesem má být v nehořlavém provedení. Prostup stropní konstrukcí bude dotěsněn nehořlavou hmotou minerální izolací Rozvody instalací Rozvody instalací nebudou v okolí komína provedeny Popis požadavků na napojení okolních konstrukcí ke komínu Koncentrické potrubí kouřovodu bude dodatečně opláštěno konstrukcí s požární odolností. Okolní konstrukce nebudou zasahovat přes toto opláštění. Komín bude kotven pomocí systémových kotev ke stropu a k pomocným profilům mezi stropními konstrukcemi Kontrola spalinové cesty Označení komína Komínové těleso bude označeno dle ČSN EN Všechny prvky komína budou mít označení shody CE a štítkem.

13 : 13/ Revize Revize spalinové cesty se řídí nařízením vlády č. 91/2010 v platném znění. Revizi spalinové cesty provádí odborně způsobilá osoba, která je držitelem živnostenského oprávnění v oboru kominictví, a která je zároveň a) revizním technikem komínů, b) speciaou bezpečnosti práce-revizním technikem komínových systémů, nebo c) revizním technikem spalinových cest. Revize spalinové cesty se provádí a) před uvedením spalinové cesty do provozu nebo po každé stavební úpravě komína, b) při změně druhu paliva připojeného spotřebiče paliv, c) před výměnou nebo novou instalací spotřebiče paliv, d) po komínovém požáru, e) při vzniku trhlin ve spalinové cestě, jakož i při vzniku podezření na výskyt trhlin ve spalinové cestě Kontrola a údržba komína Lhůty čištění spalinové cesty se řídí nařízením vlády č. 91/2010 příloha č. 1. Čištění spalinové cesty, kontrola a výběr pevných částí se bude provádět pravidelně 1x ročně Další požadavky na komín Odolnost proti povětrnostním vlivům Pro komínové těleso bude použito hmot odolných vůči působení UV záření. Povrchová úprava komínového pláště je z lakovaného pozinkovaného plechu. Statická stabilita je řešena v rámci technologických pravidel výrobce komína. Musí být dodrženy technologické požadavky na kotvení nadstřešní části komína konkrétního dodaného typu komína Ochrana před bleskem Komín je zahrnut do celkového řešení ochrany před bleskem. Komín bude připojen na stávající hromosvodovou síť Uzemnění komína Uzemnění komína bude provedeno dle technologických pravidel výrobce dodaného komína a platných norem a vyhlášek.

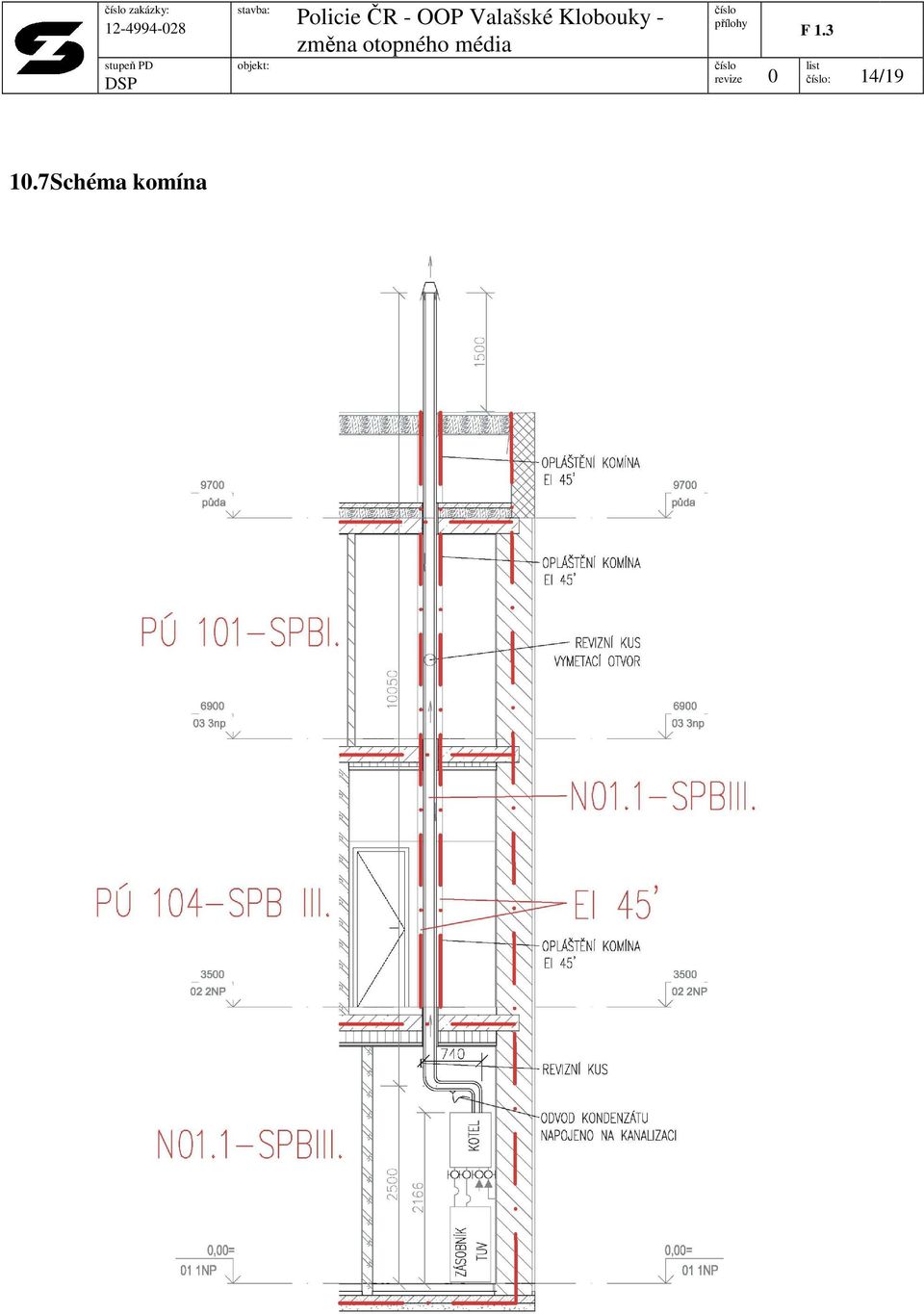

14 : 14/ Schéma komína

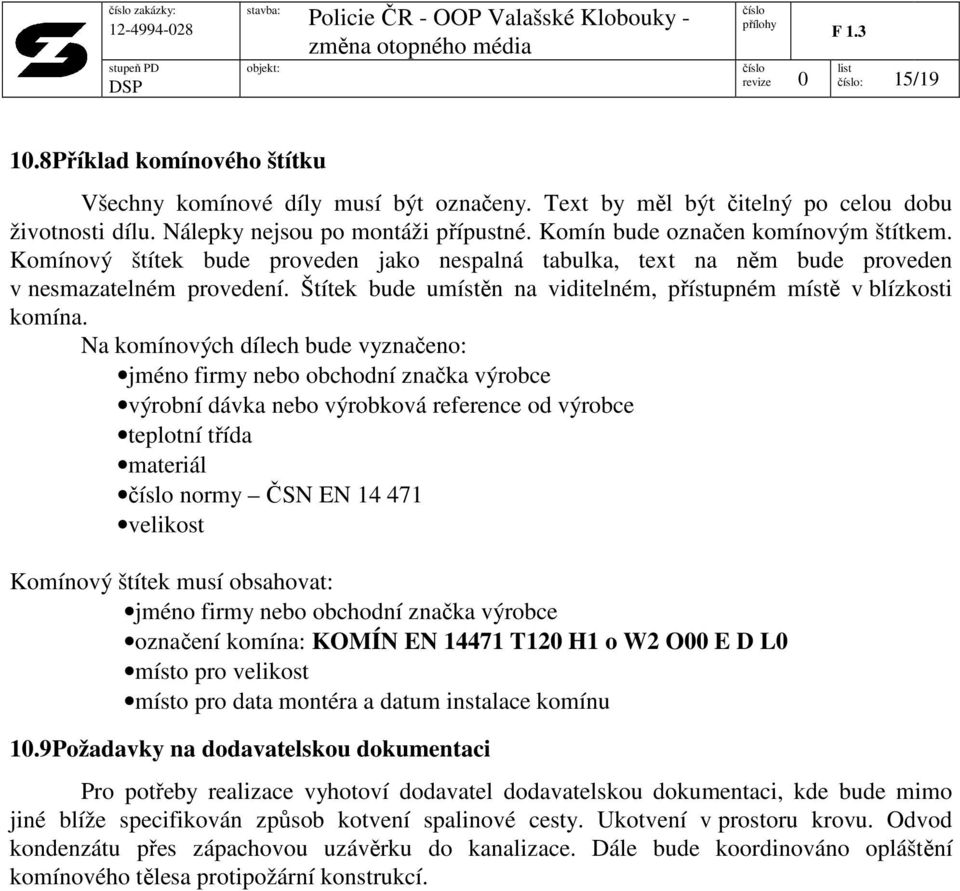

15 : 15/ Příklad komínového štítku Všechny komínové díly musí být označeny. Text by měl být čitelný po celou dobu životnosti dílu. Nálepky nejsou po montáži přípustné. Komín bude označen komínovým štítkem. Komínový štítek bude proveden jako nespalná tabulka, text na něm bude proveden v nesmazatelném provedení. Štítek bude umístěn na viditelném, přístupném místě v blízkosti komína. Na komínových dílech bude vyznačeno: jméno firmy nebo obchodní značka výrobce výrobní dávka nebo výrobková reference od výrobce teplotní třída materiál normy ČSN EN velikost Komínový štítek musí obsahovat: jméno firmy nebo obchodní značka výrobce označení komína: KOMÍN EN T120 H1 o W2 O00 E D L0 místo pro velikost místo pro data montéra a datum instalace komínu 10.9 Požadavky na dodavatelskou dokumentaci Pro potřeby realizace vyhotoví dodavatel dodavatelskou dokumentaci, kde bude mimo jiné blíže specifikován způsob kotvení spalinové cesty. Ukotvení v prostoru krovu. Odvod kondenzátu přes zápachovou uzávěrku do kanalizace. Dále bude koordinováno opláštění komínového tělesa protipožární konstrukcí.

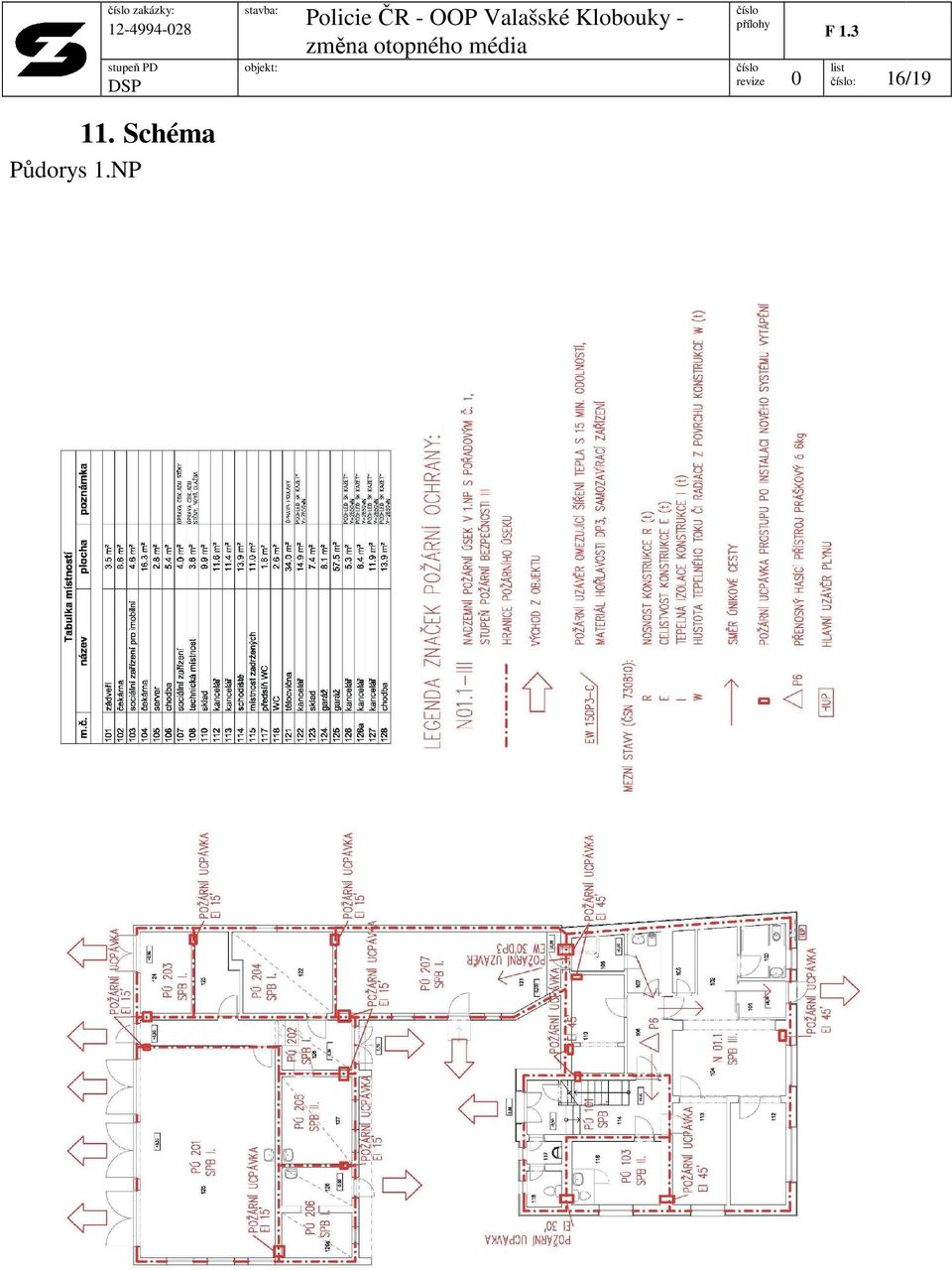

16 : 16/ Schéma Půdorys 1.NP

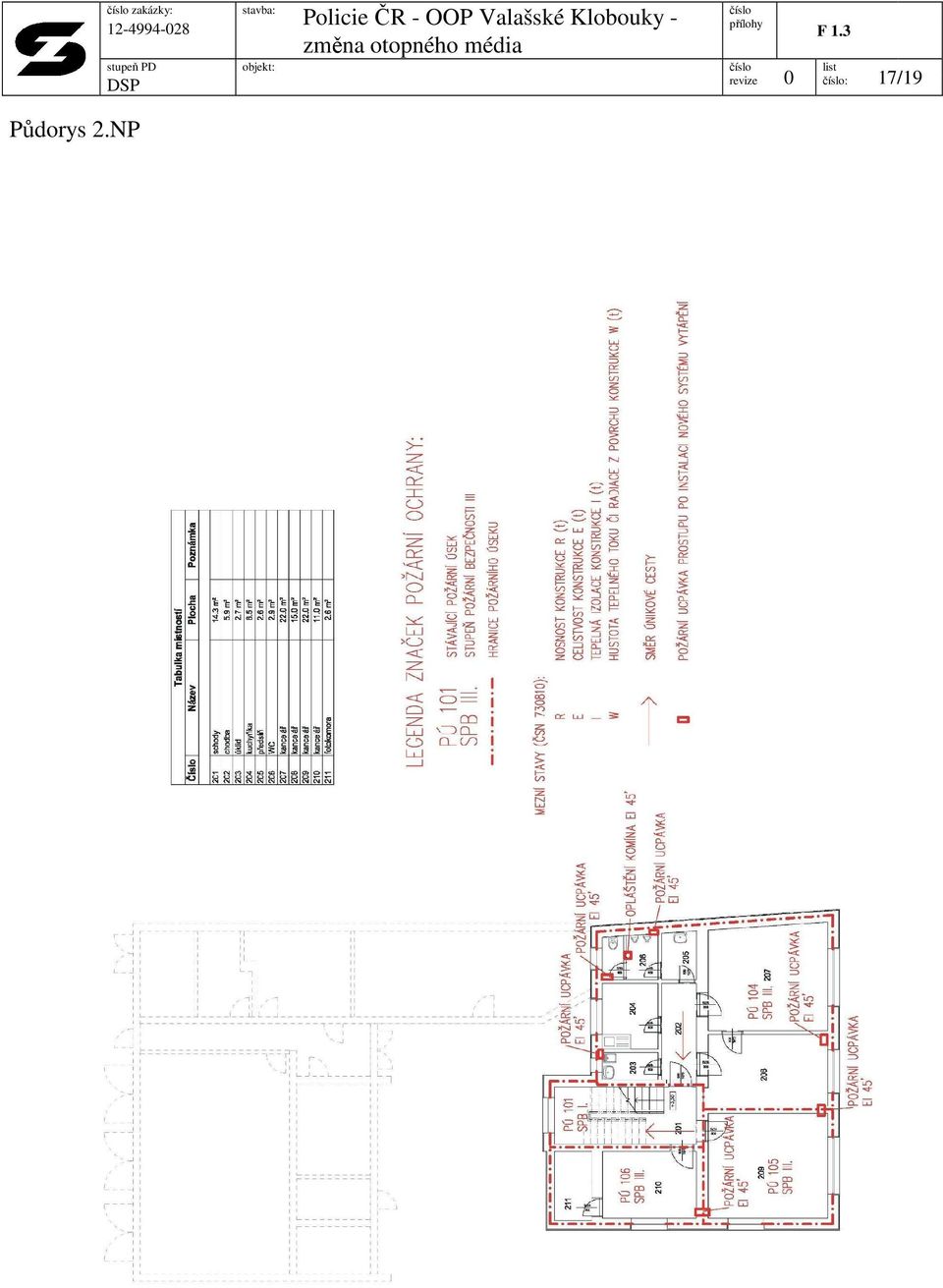

17 : 17/19 Půdorys 2.NP

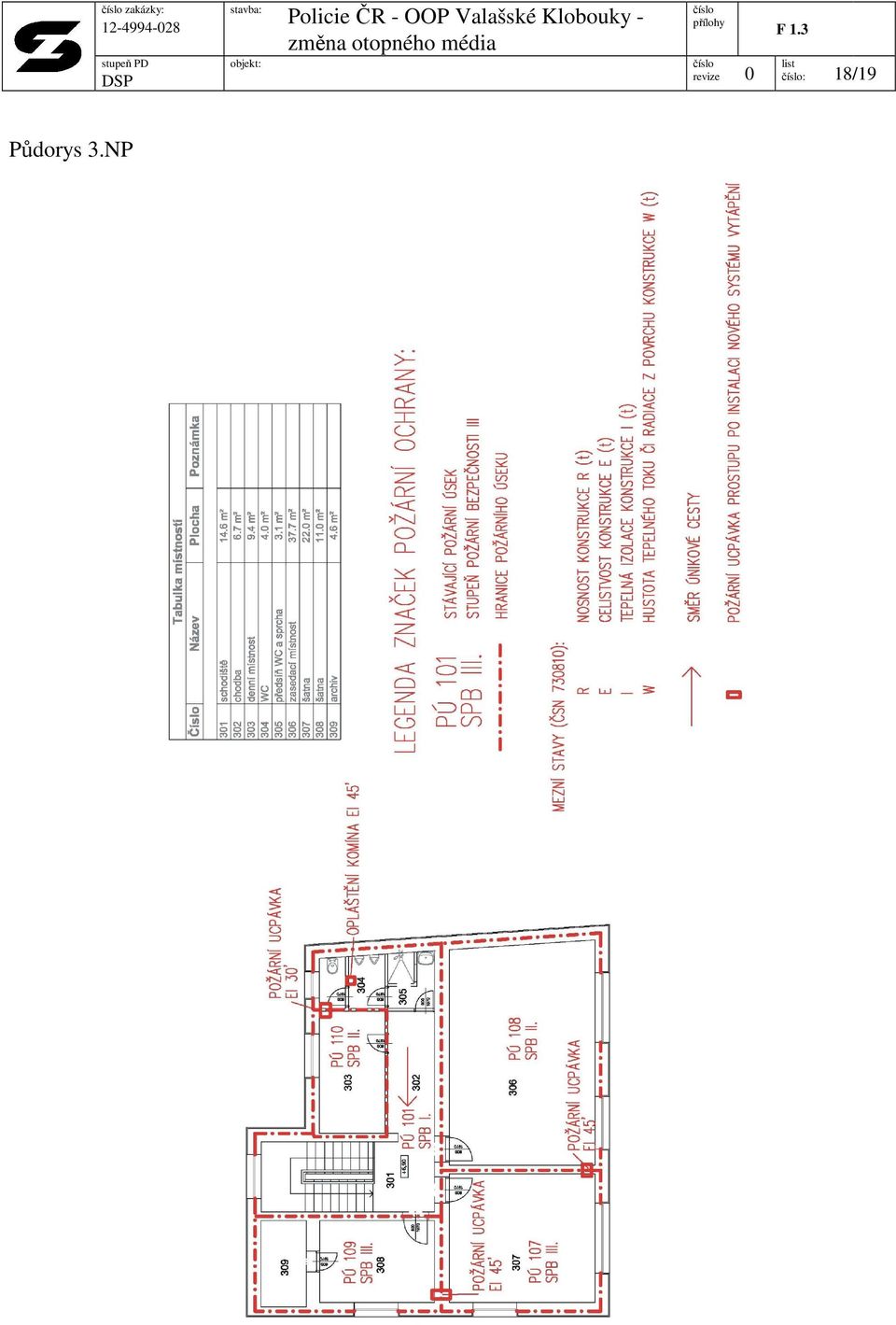

18 : 18/19 Půdorys 3.NP

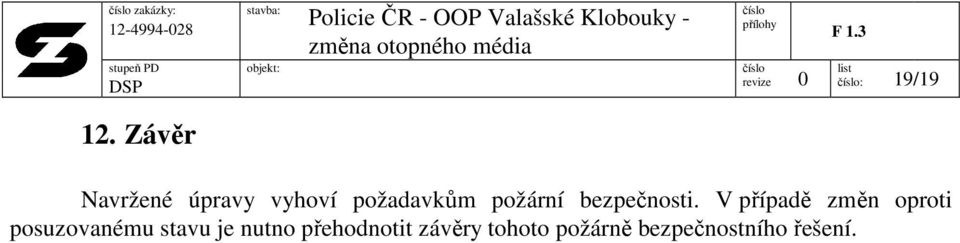

19 : 19/ Závěr Navržené úpravy vyhoví požadavkům požární bezpečnosti. V případě změn oproti posuzovanému stavu je nutno přehodnotit závěry tohoto požárně bezpečnostního řešení.
