1 Objekt : Profese : Stavba : DRNOVICE - ANVIS AVT SO 02 - Dostavba výrobní haly - etapa I SO 03 - Stávající výrobní haly H1, H2, H3, H6 úpravy SO 05 - Dostavba výrobní haly - etapa II F.1.4.a ZAŘÍZENÍ PRO VYTÁPĚNÍ STAVEB Výtisk : Číslo zakázky : Stupeň dokumentace : DPS-R2

2 S E Z N A M P Ř Í L O H Zakázkové : Projektová dokumentace : DPS Stavba Objekt Profesní část Drnovice - Anvis AVT Dostavba výrobní haly SO 02 - Dostavba výrobní haly - etapa I SO 03 - Stávající výrobní haly H1, H2, H3, H6 - úpravy SO 05 - Dostavba výrobní haly - etapa II F.1.4.a Zařízení pro vytápění staveb Číslo výkresu Název výkresu Název digitálního souboru SO 03 F.1.4.a 01 Seznam příloh SO03_F14a_se.xls SO 03 F.1.4.a 02 Technická zpráva SO03_F14a_tz.doc Revize SO 03 F.1.4.a 10 Půdorys 1.PP SO03_F14a_pp1.dwg SO 03 F.1.4.a 11 Půdorys 1.NP SO03_F14a_np1.dwg Schéma- větev vytápění SO 03 F.1.4.a 20 stříkárny, výrobních prostor, SO03_F14a_np1.dwg administrativy SO 03 F.1.4.a 21 Schéma- větev vytápění haly SO03_F14a_np1.dwg SO 03 F.1.4.a 22 Schéma- větev vratové clony SO03_F14a_np1.dwg SO 03 F.1.4.a 30 Řezy SO03_F14a_np1.dwg

3

4 Revize datum Popis změny Vypracoval Kontroloval Doplnění otopných těles do místností 0.23 a 0.24 Ing.Gargulák Ing.Březík Investor Anvis AVT Drnovice s.r.o. Benátky Vsetín Koordinace stavby a profesí Koordinace stavby a technologie Statik Ing. Z. Raška Ing. M. Bezruč ±0,000=447,94 m n.m (úroveň podlahy haly H1) Hlavní projektant Vedoucí projektant Vypracoval Kontroloval Oprávněná osoba kooperanta: zakázky: Hlavní projektant Vedoucí projektant Vypracoval Kontroloval Ing.arch.J.Soukal Ing.K.Březík Ing.J.Gargulák Ing.K.Březík stavba: objekt: profese: obsah: stupeň DPS SO 02 - Dostavba výrobní haly - etapa I SO 03 - Stávající výrobní haly H1, H2, H3, H6 - úpravy datum vydání: 07/ SO 05 - Dostavba výrobní haly - etapa II F.1.4.a Zařízení pro vytápění staveb měřítko: formát: 6 xa4 TECHNICKÁ ZPRÁVA HIP: Ing. M. Šimperský zakázky: datum výtisk : název.dig.souboru: SO03_F14a_tz.doc SO03 F.1.4.a 02 R2

5 zakázky: stavba: objekt: SO ETAPA I SO ETAPA II : R2 2/6 1. Všeobecně: Projekt řeší nově vytápění stávajících skladovacích hal, administrativy a dostavby první a druhé etapy. Přednostně bude pro vytápění využíváno odpadní teplo od výrobní technologie, v případě nedostatku výkonu dotápí budovy plynové kondenzační kotle a elektrokotle u tepelných čerpadel. Dokumentace pro provedení stavby byla zpracována na základě objednávky firmy Anvis. Její zpracování vychází ze zaměření stávajícího stavu a z projektové dokumentace pro výběr dodavatele. V průběhu zpracování byl obsah dokumentace projednán se zástupci firmy Anvis a s dodavatelskou firmou Zlínské stavby. 2. Klimatické podmínky: Lokalita Vsetín Nadmořská výška 447,93 Klimatická oblast 3 Výpočtová venkovní teplota -17 C Průměrná denní teplota v otopném období 4,9 C Výrobní provoz třísměnný Poloha budovy osaměle stojící Průměrná vnitřní teplota C Provoz plně automatický Provozní režim trvalý 3. Potřeby tepla pro vytápění: Tepelný výkon byl vypočten dle ČSN EN 12831:2005 pro oblastní výpočtovou teplotu 17 C. Potřeba tepla pro vytápění a větrání části objektu je 609 kw. Potřeby tepla výstavby činí: Potřeba tepla /kw/ Administrativní budova 78 Vytápění stávající haly H1 + H2 (vytápěny VZT plyn. jednotkou) 205 Prostory haly vytápěny na 20 C 102 Prostory haly vytápěny na 15 C 157 Vratové clony 3x16,5kW + 3x24kW 121,5 CELKEM 663,5 kw Předpokládaná roční potřeba tepla na vytápění /GJ/ Administrativní budova 506 Vytápění stávající haly H1 + H2 (vytápěny VZT plyn. jednotkou) 1305 Prostory haly vytápěny na 20 C 630 Prostory haly vytápěny na 15 C 804 Vratové clony 45 CELKEM 3290 GJ

6 zakázky: stavba: objekt: SO ETAPA I SO ETAPA II : R2 3/6 4. Popis stávajícího stavu: Rozvody Dilatace potrubí je zachycena do lomů tras a pomocí kompenzátorů. Potrubí otopných vod je vedeno ve spádu. Na nejnižších místech je odvodněno a na nejvyšších místech je odvzdušněno. Neizolované potrubí a upevňovací materiál je natřen 1x základním syntetickým nátěrem a 2x vrchním syntetickým nátěrem. Potrubí otopné vody pro ústřední vytápění (otopná tělesa) a pro vzduchotechniku je provedeno z ocelových černých trubek spojovaných svařováním. Potrubí otopných vod, které je vedeno volně, je izolováno izolací ze skelné vaty s povrchovou úpravou Al fólií. Stav izolace ve zdi nebyl zjištěn. Hala H1 Zdroj tepla Zdrojem tepla pro vytápění haly H1 a administrativního přístavku je plynová kotelna a plynová vzduchotechnická jednotka (pro halu H1). Dále je využíváno odpadní teplo od tepelných čerpadel IVT G45 topný výkon 2x74kW. V kotelně je osazeno 5ks plynových teplovodních kotlů Therm DUO 50 TN o modulovaném výkonu 19,6-49kW. Dva kotle jsou napojeny na větrací jednotku pro halu H1, tři kotle jsou pro vytápění administrativního přístavku. Dva kotle pro vytápění administrativy jsou osazeny trojcestnými ventily s upřednostněným ohřevem teplé vody. Výstupní teplota z kotlů pro vytápění administrativy je řízena podle venkovní teploty. Ve strojovně chlazení je využíváno odpadní teplo od tepelných čerpadel. Tepelná čerpadla jsou napojena na akumulační nádobu, ve které je udržována teplota C. Tímto odpadním teplem je ohřívána teplá voda a vytápěn administrativní přístavek v přechodném zimním období, kdy postačí teplota topné vody do 60 C. Pro ohřev teplé vody jsou osazeny dva nepřímotopné stacionární Viessmann Vitocell 100 o objemu 750l. Expanzi topné vody eliminují dvě expanzní uzavřené nádoby o objemu 2x 200l. Administrativní přístavek Vytápění administrativního přístavku zajišťují tři plynové kotle o celkovém výkonu 147kW. Kotle jsou napojeny na topnou větev přes hydraulický vyrovnávač tlaků. Cirkulaci topné vody zajišťuje čerpadlo WILO TOP-S 50/4. Hlavní rozvod topné vody je řešen systémem tichelmann. Z hlavního rozvodu jsou napojeny jednotlivé stoupačky, na které jsou připojena otopná tělesa. V objektu jsou v 1.PP a 1.NP kromě strojovny chlazení osazena nová tělesa KORADO klasik, popř. ventil kompakt. V šatnách pro ženy ve 2.NP jsou tělesa stávající typ Pt4. V šatnách pro muže jsou osazena novější tělesa typu Korado klasik. Větrání administrativního přístavku kromě šaten je řešeno přirozeně okny. V šatnách jsou osazeny VZT větrací jednotky, které jsou z větší části nefunkční. Hala H1 Větrání a částečné vytápění haly H1 zajišťují dvě větrací jednotky. Jedna VZT jednotka je teplovodní a je osazena ve strojovně chlazení. Jednotka je napojena na 2ks kotlů Therm DUO 50 TN. Výkon teplovodní jednotky je 98kW. Druhá jednotka je osazena plynovým ohřívačem o výkonu 365 kw a je situována u severní části fasády venkovní provedení. V hale jsou dále osazeny 4ks plynových topných jednotek VH 350E o výkonu 40kW. Jednotky jsou provozovány dle potřeby.

7 zakázky: stavba: objekt: SO ETAPA I SO ETAPA II : R2 4/6 Hala H2 Kanceláře a měřící místnost V místnostech kanceláře a měřící místnosti jsou osazeny elektrické přímotopy. Dle dohody tyto místnosti nebyly zaměřovány. Čištění a údržba forem V místnosti pro čištění a údržbu forem je osazena plynová topná jednotka VH 350E o výkonu 40kW. Jednotka je provozována dle potřeby. Hala H2 V hale je osazena plynová topná jednotka VH 350E o výkonu 40kW. Jednotka je provozována dle potřeby. Hala H3 V hale H3, kde probíhá kompletace výrobků, jsou osazeny dvě elektrické topné jednotky. Jednotky jsou provozovány dle vnitřní teploty. Ve strojovně instalací je osazen elektrický přímotop, který slouží jako ochrana proti zamrznutí pokud teplota poklesne pod 5 C. 5. Nová kotelna a strojovna: Nová kotelna a strojovna je součástí složky F.1.4.i.1 Technologické chlazení. Po demontáži zařízení budou v kotelně osazeny nové elektrokotle o výkonu 2x 45 kw při tepelném spádu 75/55 C pro administrativu a dva elektrokotle o výkonu 2x 60 kw při tepelném 60/45 C. Kotle pro vytápění hal budou napojeny na akumulační nádobu, která slouží i jako HVDT. Kotle pro vytápění administrativní budovy budou provozovány s tepelným spádem 75/60 C a budou sloužit jako bivalentní zdroj pro vytápění (do venkovní teploty -2 C bude administrativní část vytápěna odpadním teplem z provozu. Kotle budou mít integrované oběhové čerpadla a pojistné ventily. Z akumulační nádoby bude napojen kombinovaný rozdělovač a sběrač. Na rozdělovači budou osazeny hrdla pro větve vytápění hal, vytápění stříkárny, vratové clony, vytápění administrativy, ohřev teplé vody a 1x rezerva. 6. Potrubní rozvody: Dilatace potrubí bude zachycena do lomů tras a popřípadě pomocí U kompenzátorů. Potrubí je vedeno ve spádu min.0,1%. Na nejnižších místech bude odvodněno a na nejvyšších místech bude odvzdušněno. Větev vratových clon: Větev bude napojena na neregulovanou nízkoteplotní vodu 55/40 C. Větev bude osazena čerpadlem s regulací otáček, zpětným ventilem, filtrem, uzávěry, vypouštěcími kohouty teploměry a manometry. Hlavní rozvod je veden podél obvodových stěn. Z hlavního rozvodu jsou napojeny jednotlivé vratové clony. Vratové clony jsou osazeny termostatickými ventily,

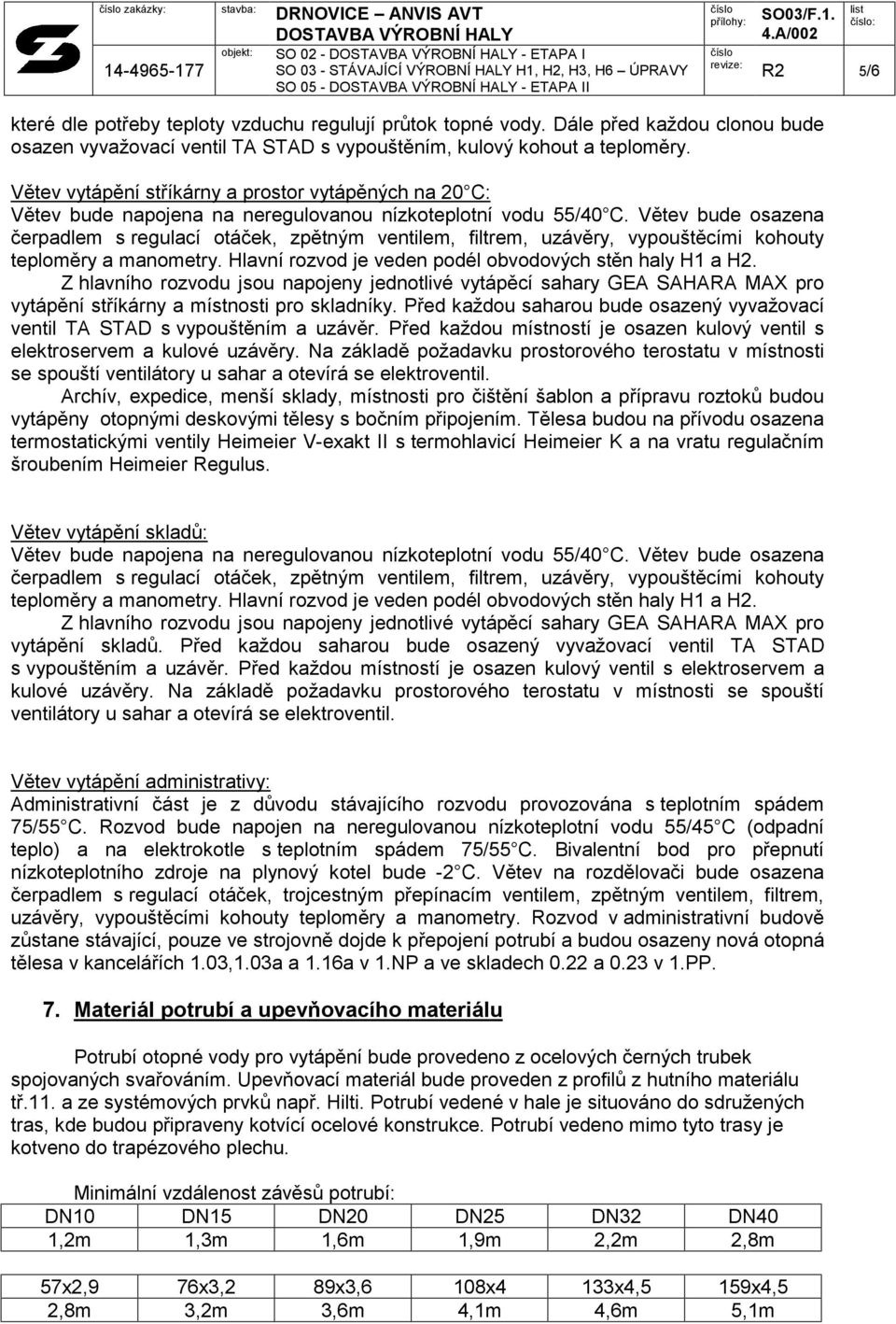

8 zakázky: stavba: objekt: SO ETAPA I SO ETAPA II : R2 5/6 které dle potřeby teploty vzduchu regulují průtok topné vody. Dále před každou clonou bude osazen vyvažovací ventil TA STAD s vypouštěním, kulový kohout a teploměry. Větev vytápění stříkárny a prostor vytápěných na 20 C: Větev bude napojena na neregulovanou nízkoteplotní vodu 55/40 C. Větev bude osazena čerpadlem s regulací otáček, zpětným ventilem, filtrem, uzávěry, vypouštěcími kohouty teploměry a manometry. Hlavní rozvod je veden podél obvodových stěn haly H1 a H2. Z hlavního rozvodu jsou napojeny jednotlivé vytápěcí sahary GEA SAHARA MAX pro vytápění stříkárny a místnosti pro skladníky. Před každou saharou bude osazený vyvažovací ventil TA STAD s vypouštěním a uzávěr. Před každou místností je osazen kulový ventil s elektroservem a kulové uzávěry. Na základě požadavku prostorového terostatu v místnosti se spouští ventilátory u sahar a otevírá se elektroventil. Archív, expedice, menší sklady, místnosti pro čištění šablon a přípravu roztoků budou vytápěny otopnými deskovými tělesy s bočním připojením. Tělesa budou na přívodu osazena termostatickými ventily Heimeier V-exakt II s termohlavicí Heimeier K a na vratu regulačním šroubením Heimeier Regulus. Větev vytápění skladů: Větev bude napojena na neregulovanou nízkoteplotní vodu 55/40 C. Větev bude osazena čerpadlem s regulací otáček, zpětným ventilem, filtrem, uzávěry, vypouštěcími kohouty teploměry a manometry. Hlavní rozvod je veden podél obvodových stěn haly H1 a H2. Z hlavního rozvodu jsou napojeny jednotlivé vytápěcí sahary GEA SAHARA MAX pro vytápění skladů. Před každou saharou bude osazený vyvažovací ventil TA STAD s vypouštěním a uzávěr. Před každou místností je osazen kulový ventil s elektroservem a kulové uzávěry. Na základě požadavku prostorového terostatu v místnosti se spouští ventilátory u sahar a otevírá se elektroventil. Větev vytápění administrativy: Administrativní část je z důvodu stávajícího rozvodu provozována s teplotním spádem 75/55 C. Rozvod bude napojen na neregulovanou nízkoteplotní vodu 55/45 C (odpadní teplo) a na elektrokotle s teplotním spádem 75/55 C. Bivalentní bod pro přepnutí nízkoteplotního zdroje na plynový kotel bude -2 C. Větev na rozdělovači bude osazena čerpadlem s regulací otáček, trojcestným přepínacím ventilem, zpětným ventilem, filtrem, uzávěry, vypouštěcími kohouty teploměry a manometry. Rozvod v administrativní budově zůstane stávající, pouze ve strojovně dojde k přepojení potrubí a budou osazeny nová otopná tělesa v kancelářích 1.03,1.03a a 1.16a v 1.NP a ve skladech 0.22 a 0.23 v 1.PP. 7. Materiál potrubí a upevňovacího materiálu Potrubí otopné vody pro vytápění bude provedeno z ocelových černých trubek spojovaných svařováním. Upevňovací materiál bude proveden z profilů z hutního materiálu tř.11. a ze systémových prvků např. Hilti. Potrubí vedené v hale je situováno do sdružených tras, kde budou připraveny kotvící ocelové konstrukce. Potrubí vedeno mimo tyto trasy je kotveno do trapézového plechu. Minimální vzdálenost závěsů potrubí: DN10 DN15 DN20 DN25 DN32 DN40 1,2m 1,3m 1,6m 1,9m 2,2m 2,8m 57x2,9 76x3,2 89x3,6 108x4 133x4,5 159x4,5 2,8m 3,2m 3,6m 4,1m 4,6m 5,1m

9 zakázky: stavba: objekt: SO ETAPA I SO ETAPA II : R2 6/6 8. Nátěry Neizolované potrubí a upevňovací materiál bude natřen 1x základním syntetickým nátěrem S 2000 a 2x vrchním syntetickým nátěrem S Izolované potrubí bude natřeno 1x základním syntetickým nátěrem S Izolace Tloušťky izolací musí splňovat vyhlášku 193/2007.Potrubí otopných vod, které je vedeno volně i v kotelně, bude izolováno izolačními pouzdry z minerální plsti s povrchovou úpravou Al fólií. Potrubí v podlaze a ve zdi je opatřeno izolačními pouzdry bez povrchové úpravy. Minimální tloušťka izolace: DN10 DN15 DN20 DN25 DN32 DN40 30mm 40mm 30mm 40mm 50mm 30mm 57x2,9 76x3,2 89x3,6 108x4 133x4,5 159x4,5 40mm 50mm 50mm 60mm 80mm 80mm 10. Lešení Pro montáž nového potrubí otopných vod bude sloužit lešení lehké pomocné o výšce lešeňové podlahy přes 1,2 do 7,0 m. 11. Bezpečnost práce Veškeré montážní práce nutno provádět v souladu s platnými technologickými předpisy, bezpečnostními předpisy a ustanoveními ČSN. Již při zpracování předvýrobní přípravy je nutno vytvářet podmínky k zajištění a provádění bezpečnosti a ochrany zdraví pracujících. Prováděním prací smí být pověření jen pracovníci, kteří jsou pro dané práce vyučeni nebo zaškoleni. Pracovníci musí být vybaveni ochrannými pracovními prostředky. Při zpracování přípravy a provádění vlastních montážních prací nutno respektovat v té době platné bezpečnostní předpisy a ustanovení Zákoníku práce ve znění zákona č.74/1994 Sb. 12. Požární bezpečnost Prostory, kde se budou prováděny montážní práce, vybaví investor vhodnými hasicími přístroji podle požárních předpisů. Během svářečských prací musí být zajištěn řádný požární dozor v rozsahu platných předpisů. Potrubí procházející jednotlivými požárními úseky bude opatřeno protipožárními objímkami s požární odolností daného požárního úseku nejvíce však 60 minut.
