TECHNICKÁ ZPRÁVA SO-202 ČOV SDRUŽENÝ OBJEKT KANALIZACE A ČOV TŘEBENICE

Transkript

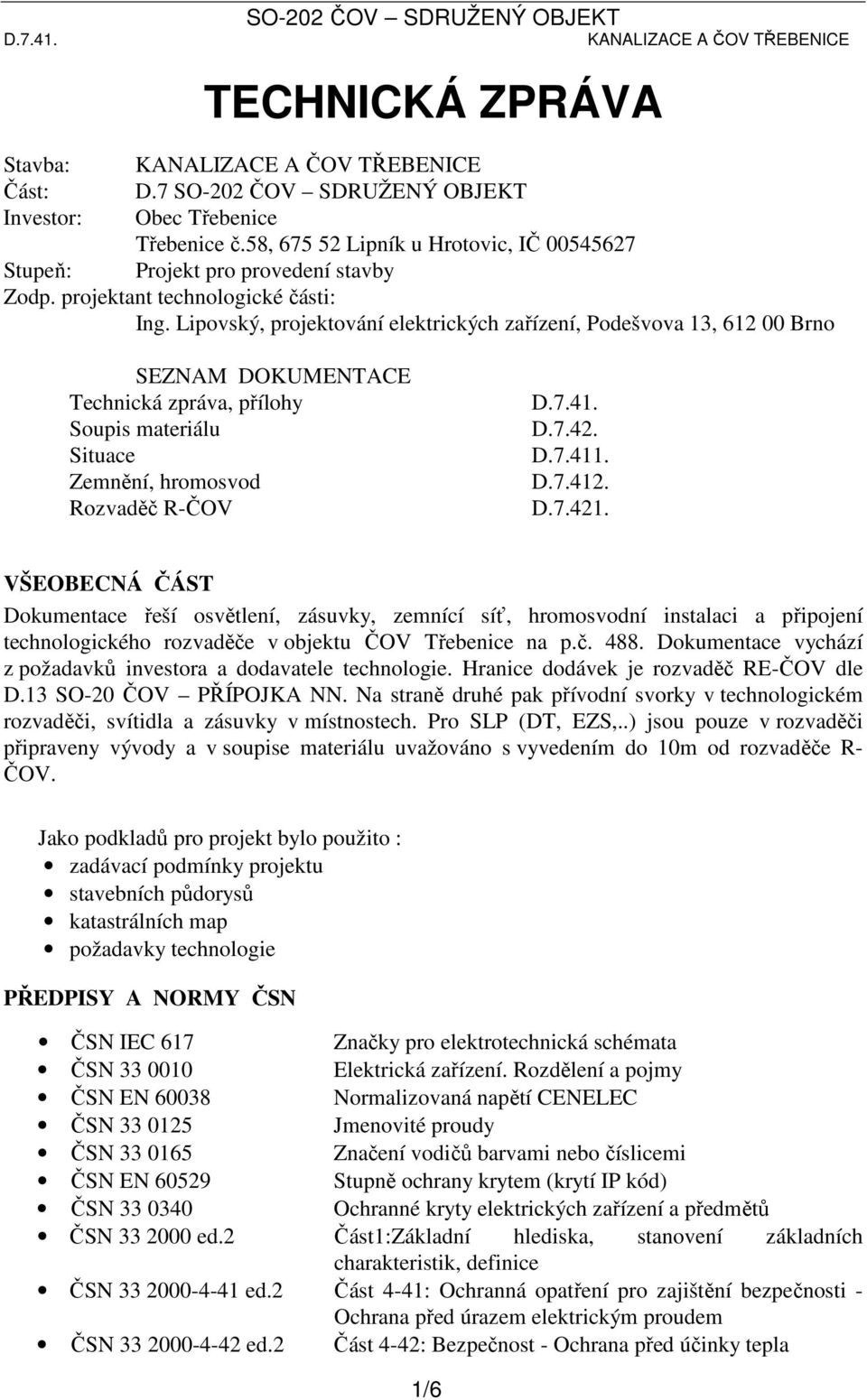

1 TECHNICKÁ ZPRÁVA Stavba: Část: D.7 Investor: Obec Třebenice Třebenice č.58, Lipník u Hrotovic, IČ Stupeň: Projekt pro provedení stavby Zodp. projektant technologické části: Ing. Lipovský, projektování elektrických zařízení, Podešvova 13, Brno SEZNAM DOKUMENTACE Technická zpráva, přílohy Soupis materiálu Situace Zemnění, hromosvod Rozvaděč R-ČOV D D D D D VŠEOBECNÁ ČÁST Dokumentace řeší osvětlení, zásuvky, zemnící síť, hromosvodní instalaci a připojení technologického rozvaděče v objektu ČOV Třebenice na p.č Dokumentace vychází z požadavků investora a dodavatele technologie. Hranice dodávek je rozvaděč RE-ČOV dle D.13 SO-20 ČOV PŘÍPOJKA NN. Na straně druhé pak přívodní svorky v technologickém rozvaděči, svítidla a zásuvky v místnostech. Pro SLP (DT, EZS,..) jsou pouze v rozvaděči připraveny vývody a v soupise materiálu uvažováno s vyvedením do 10m od rozvaděče R- ČOV. Jako podkladů pro projekt bylo použito : zadávací podmínky projektu stavebních půdorysů katastrálních map požadavky technologie PŘEDPISY A NORMY ČSN ČSN IEC 617 Značky pro elektrotechnická schémata ČSN Elektrická zařízení. Rozdělení a pojmy ČSN EN Normalizovaná napětí CENELEC ČSN Jmenovité proudy ČSN Značení vodičů barvami nebo číslicemi ČSN EN Stupně ochrany krytem (krytí IP kód) ČSN Ochranné kryty elektrických zařízení a předmětů ČSN ed.2 Část1:Základní hlediska, stanovení základních charakteristik, definice ČSN ed.2 Část 4-41: Ochranná opatření pro zajištění bezpečnosti - Ochrana před úrazem elektrickým proudem ČSN ed.2 Část 4-42: Bezpečnost - Ochrana před účinky tepla 1/6

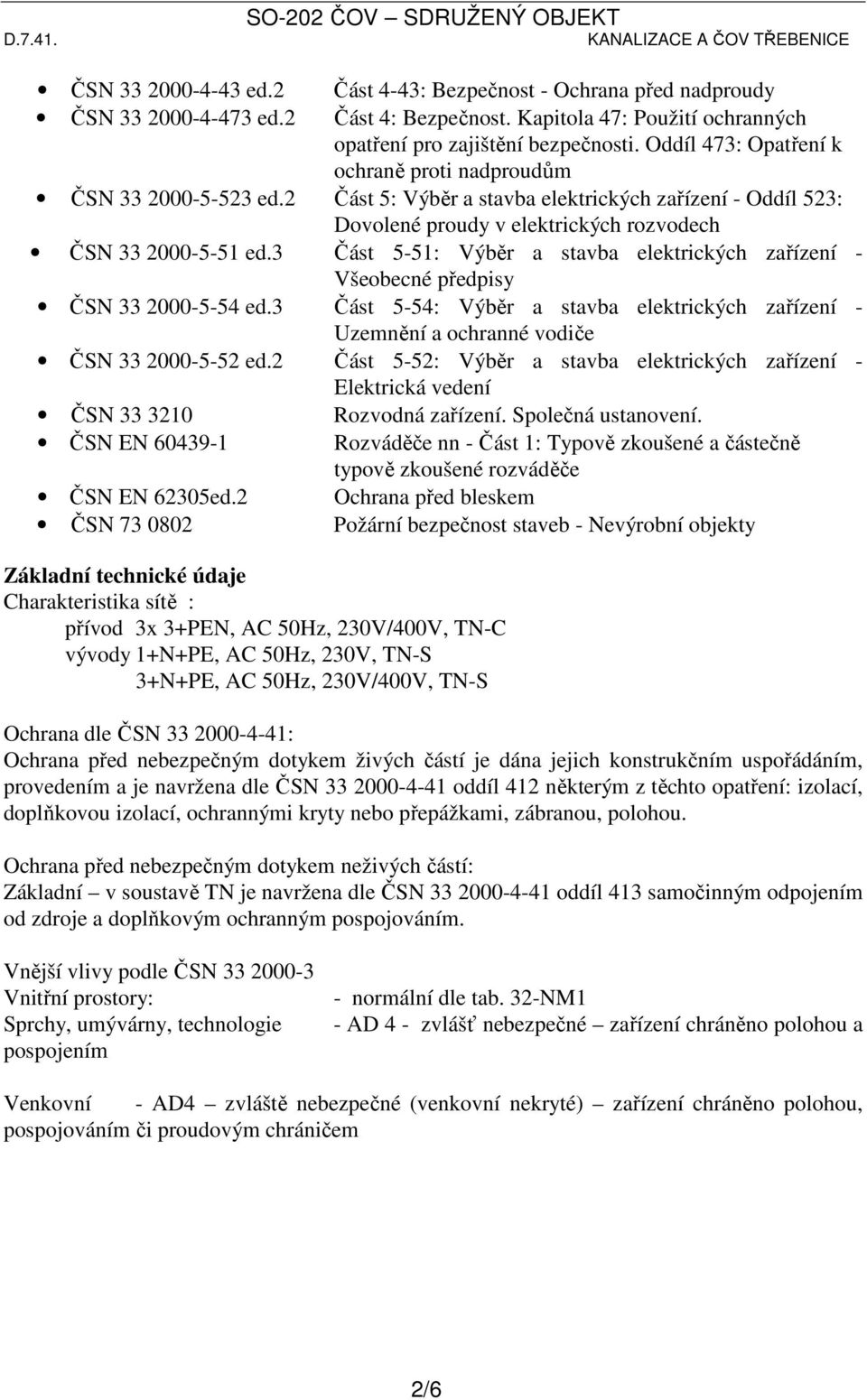

2 ČSN ed.2 Část 4-43: Bezpečnost - Ochrana před nadproudy ČSN ed.2 Část 4: Bezpečnost. Kapitola 47: Použití ochranných opatření pro zajištění bezpečnosti. Oddíl 473: Opatření k ochraně proti nadproudům ČSN ed.2 Část 5: Výběr a stavba elektrických zařízení - Oddíl 523: Dovolené proudy v elektrických rozvodech ČSN ed.3 Část 5-51: Výběr a stavba elektrických zařízení - Všeobecné předpisy ČSN ed.3 Část 5-54: Výběr a stavba elektrických zařízení - Uzemnění a ochranné vodiče ČSN ed.2 Část 5-52: Výběr a stavba elektrických zařízení - Elektrická vedení ČSN Rozvodná zařízení. Společná ustanovení. ČSN EN Rozváděče nn - Část 1: Typově zkoušené a částečně typově zkoušené rozváděče ČSN EN 62305ed.2 Ochrana před bleskem ČSN Požární bezpečnost staveb - Nevýrobní objekty Základní technické údaje Charakteristika sítě : přívod 3x 3+PEN, AC 50Hz, 230V/400V, TN-C vývody 1+N+PE, AC 50Hz, 230V, TN-S 3+N+PE, AC 50Hz, 230V/400V, TN-S Ochrana dle ČSN : Ochrana před nebezpečným dotykem živých částí je dána jejich konstrukčním uspořádáním, provedením a je navržena dle ČSN oddíl 412 některým z těchto opatření: izolací, doplňkovou izolací, ochrannými kryty nebo přepážkami, zábranou, polohou. Ochrana před nebezpečným dotykem neživých částí: Základní v soustavě TN je navržena dle ČSN oddíl 413 samočinným odpojením od zdroje a doplňkovým ochranným pospojováním. Vnější vlivy podle ČSN Vnitřní prostory: Sprchy, umývárny, technologie pospojením - normální dle tab. 32-NM1 - AD 4 - zvlášť nebezpečné zařízení chráněno polohou a Venkovní - AD4 zvláště nebezpečné (venkovní nekryté) zařízení chráněno polohou, pospojováním či proudovým chráničem 2/6

3 Bilance elektrické energie Pi[kW] účinn. Pp[kW] ČOV Osvětlení 2 0,8 1,6 Zásuvky 6 0,2 1,2 Technologie 20 0,8 16 Topení, ohřev TUV 2 0,6 1,2 Rezerva 5 0,3 1,5 CELKEM 21,5 Iv= In= Ir= 32,25 A 40 A 7,75 A Nejvyšší napěťová hladina odběrného zařízení : 0,40 [kv] Popis řešení Na hranici pozemku č.p. 488 před vjezdem do objektu ČOV Třebenice je umístěn elektroměrový pilířek (viz D.13 SO-20 ČOV PŘÍPOJKA NN). Z tohoto povede zemní připojení kabelem CYKY-J 4x10 v chráničce DN40 do objektu ČOV. Tento kabel bude ukončen v rozvaděči R-ČOV. Pod tímto rozvaděčem, který bude nástěnný, bude umístěna HOP. Na tuto bude přiveden vývod ze zemnící sítě objektu, technologické pospojení a uzemnění (není součást této PD) a přívod ze souběžného pásku FeZn 30/4 s přívodním napájecím kabelem. Napojení rozvaděče technologie, zde označeného RT-ČOV, bude před hlavním vypínačem rozvaděče vlastní spotřeby objektu R-ČOV. Přívod bude proveden taktéž kabelem CYKY-J 4x10. Přívod povede ve žlabu 62/50 vedeném na výložnících na stěně.. V prostoru ČOV bude instalována jedna typová zásuvková skříň Mi 71225, osvětlení vnějších i vnitřních prostor, vývod na boiler, vývody na elektické přímotopy v technickém zázemí a šatnách a zásuvky v těchto místnostech. V prostoru technologie budou rozvody přiznané na stěnách, uvnitř místností budou pod omítkou. Při instalaci je nezbytné zkoordinovat umístění zásuvek s projektem technologie. Řešení osvětlení rozmístění svítidel a osvětlenost je daná výpočtovým programem a pravidly pro osvětlování (ČSN EN ). Pro definování hodnot byly použity tabulky č. 5.1, 5.3, 5.5, 5.6 (viz dále) Tato část PD neřeší slaboproudé rozvody, ale pro tyto rozvody jsou nachystány v rámci silnoproudé instalace vývody pro napájení.. Hlavní a doplňující pospojování Dle ČSN čl je v RH osazena přípojnice hlavního pospojování HOP (hlavní ochranná přípojnice), ke které jsou připojeny ochranné vodiče, uzemňovací přívody, vodivé vodovodní potrubí, kovové konstrukční části, VZT. 3/6

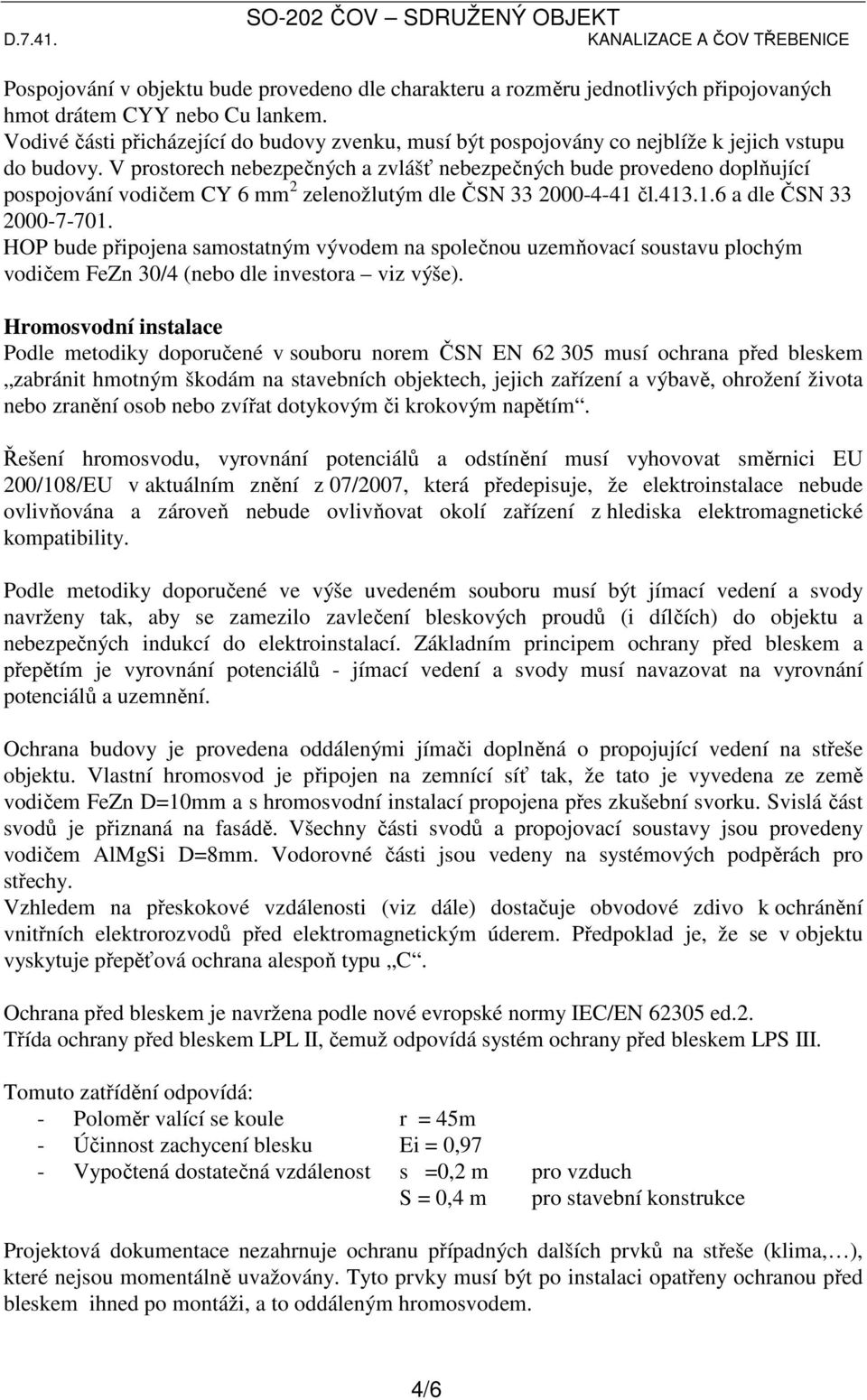

4 Pospojování v objektu bude provedeno dle charakteru a rozměru jednotlivých připojovaných hmot drátem CYY nebo Cu lankem. Vodivé části přicházející do budovy zvenku, musí být pospojovány co nejblíže k jejich vstupu do budovy. V prostorech nebezpečných a zvlášť nebezpečných bude provedeno doplňující pospojování vodičem CY 6 mm 2 zelenožlutým dle ČSN čl a dle ČSN HOP bude připojena samostatným vývodem na společnou uzemňovací soustavu plochým vodičem FeZn 30/4 (nebo dle investora viz výše). Hromosvodní instalace Podle metodiky doporučené v souboru norem ČSN EN musí ochrana před bleskem zabránit hmotným škodám na stavebních objektech, jejich zařízení a výbavě, ohrožení života nebo zranění osob nebo zvířat dotykovým či krokovým napětím. Řešení hromosvodu, vyrovnání potenciálů a odstínění musí vyhovovat směrnici EU 200/108/EU v aktuálním znění z 07/2007, která předepisuje, že elektroinstalace nebude ovlivňována a zároveň nebude ovlivňovat okolí zařízení z hlediska elektromagnetické kompatibility. Podle metodiky doporučené ve výše uvedeném souboru musí být jímací vedení a svody navrženy tak, aby se zamezilo zavlečení bleskových proudů (i dílčích) do objektu a nebezpečných indukcí do elektroinstalací. Základním principem ochrany před bleskem a přepětím je vyrovnání potenciálů - jímací vedení a svody musí navazovat na vyrovnání potenciálů a uzemnění. Ochrana budovy je provedena oddálenými jímači doplněná o propojující vedení na střeše objektu. Vlastní hromosvod je připojen na zemnící síť tak, že tato je vyvedena ze země vodičem FeZn D=10mm a s hromosvodní instalací propojena přes zkušební svorku. Svislá část svodů je přiznaná na fasádě. Všechny části svodů a propojovací soustavy jsou provedeny vodičem AlMgSi D=8mm. Vodorovné části jsou vedeny na systémových podpěrách pro střechy. Vzhledem na přeskokové vzdálenosti (viz dále) dostačuje obvodové zdivo k ochránění vnitřních elektrorozvodů před elektromagnetickým úderem. Předpoklad je, že se v objektu vyskytuje přepěťová ochrana alespoň typu C. Ochrana před bleskem je navržena podle nové evropské normy IEC/EN ed.2. Třída ochrany před bleskem LPL II, čemuž odpovídá systém ochrany před bleskem LPS III. Tomuto zatřídění odpovídá: - Poloměr valící se koule r = 45m - Účinnost zachycení blesku Ei = 0,97 - Vypočtená dostatečná vzdálenost s =0,2 m pro vzduch S = 0,4 m pro stavební konstrukce Projektová dokumentace nezahrnuje ochranu případných dalších prvků na střeše (klima, ), které nejsou momentálně uvažovány. Tyto prvky musí být po instalaci opatřeny ochranou před bleskem ihned po montáži, a to oddáleným hromosvodem. 4/6

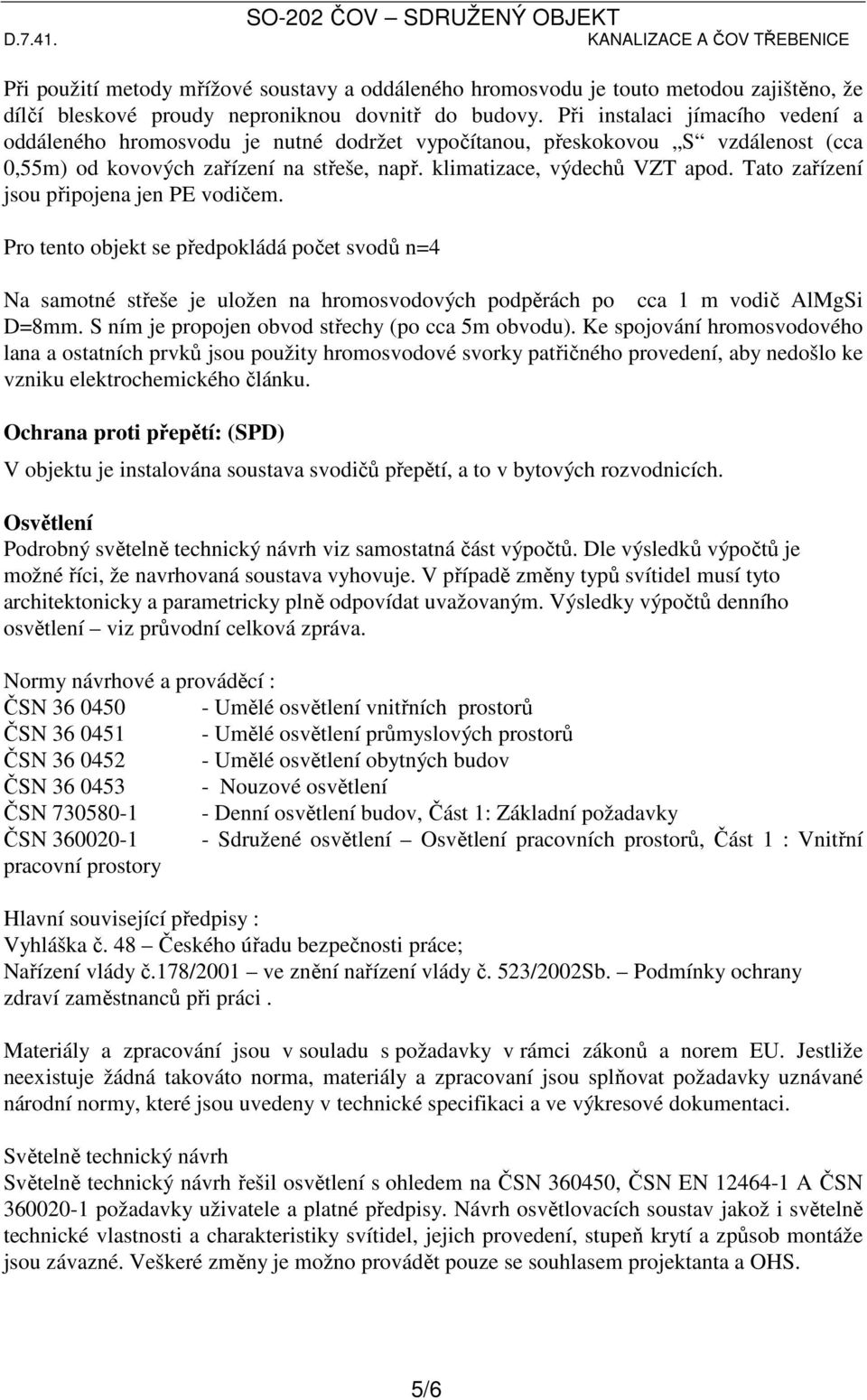

5 Při použití metody mřížové soustavy a oddáleného hromosvodu je touto metodou zajištěno, že dílčí bleskové proudy neproniknou dovnitř do budovy. Při instalaci jímacího vedení a oddáleného hromosvodu je nutné dodržet vypočítanou, přeskokovou S vzdálenost (cca 0,55m) od kovových zařízení na střeše, např. klimatizace, výdechů VZT apod. Tato zařízení jsou připojena jen PE vodičem. Pro tento objekt se předpokládá počet svodů n=4 Na samotné střeše je uložen na hromosvodových podpěrách po cca 1 m vodič AlMgSi D=8mm. S ním je propojen obvod střechy (po cca 5m obvodu). Ke spojování hromosvodového lana a ostatních prvků jsou použity hromosvodové svorky patřičného provedení, aby nedošlo ke vzniku elektrochemického článku. Ochrana proti přepětí: (SPD) V objektu je instalována soustava svodičů přepětí, a to v bytových rozvodnicích. Osvětlení Podrobný světelně technický návrh viz samostatná část výpočtů. Dle výsledků výpočtů je možné říci, že navrhovaná soustava vyhovuje. V případě změny typů svítidel musí tyto architektonicky a parametricky plně odpovídat uvažovaným. Výsledky výpočtů denního osvětlení viz průvodní celková zpráva. Normy návrhové a prováděcí : ČSN Umělé osvětlení vnitřních prostorů ČSN Umělé osvětlení průmyslových prostorů ČSN Umělé osvětlení obytných budov ČSN Nouzové osvětlení ČSN Denní osvětlení budov, Část 1: Základní požadavky ČSN Sdružené osvětlení Osvětlení pracovních prostorů, Část 1 : Vnitřní pracovní prostory Hlavní související předpisy : Vyhláška č. 48 Českého úřadu bezpečnosti práce; Nařízení vlády č.178/2001 ve znění nařízení vlády č. 523/2002Sb. Podmínky ochrany zdraví zaměstnanců při práci. Materiály a zpracování jsou v souladu s požadavky v rámci zákonů a norem EU. Jestliže neexistuje žádná takováto norma, materiály a zpracovaní jsou splňovat požadavky uznávané národní normy, které jsou uvedeny v technické specifikaci a ve výkresové dokumentaci. Světelně technický návrh Světelně technický návrh řešil osvětlení s ohledem na ČSN , ČSN EN A ČSN požadavky uživatele a platné předpisy. Návrh osvětlovacích soustav jakož i světelně technické vlastnosti a charakteristiky svítidel, jejich provedení, stupeň krytí a způsob montáže jsou závazné. Veškeré změny je možno provádět pouze se souhlasem projektanta a OHS. 5/6

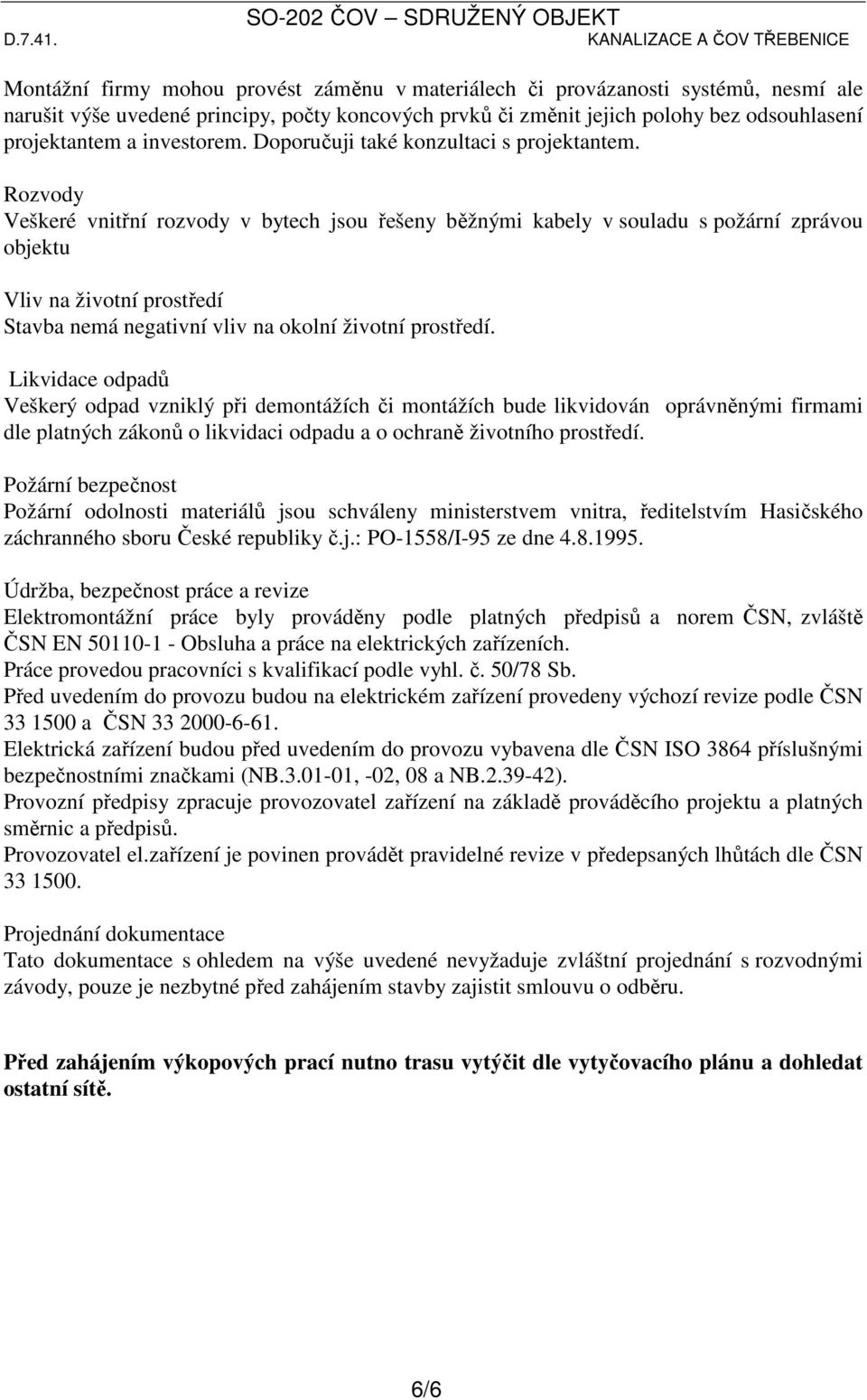

6 Montážní firmy mohou provést záměnu v materiálech či provázanosti systémů, nesmí ale narušit výše uvedené principy, počty koncových prvků či změnit jejich polohy bez odsouhlasení projektantem a investorem. Doporučuji také konzultaci s projektantem. Rozvody Veškeré vnitřní rozvody v bytech jsou řešeny běžnými kabely v souladu s požární zprávou objektu Vliv na životní prostředí Stavba nemá negativní vliv na okolní životní prostředí. Likvidace odpadů Veškerý odpad vzniklý při demontážích či montážích bude likvidován oprávněnými firmami dle platných zákonů o likvidaci odpadu a o ochraně životního prostředí. Požární bezpečnost Požární odolnosti materiálů jsou schváleny ministerstvem vnitra, ředitelstvím Hasičského záchranného sboru České republiky č.j.: PO-1558/I-95 ze dne Údržba, bezpečnost práce a revize Elektromontážní práce byly prováděny podle platných předpisů a norem ČSN, zvláště ČSN EN Obsluha a práce na elektrických zařízeních. Práce provedou pracovníci s kvalifikací podle vyhl. č. 50/78 Sb. Před uvedením do provozu budou na elektrickém zařízení provedeny výchozí revize podle ČSN a ČSN Elektrická zařízení budou před uvedením do provozu vybavena dle ČSN ISO 3864 příslušnými bezpečnostními značkami (NB , -02, 08 a NB ). Provozní předpisy zpracuje provozovatel zařízení na základě prováděcího projektu a platných směrnic a předpisů. Provozovatel el.zařízení je povinen provádět pravidelné revize v předepsaných lhůtách dle ČSN Projednání dokumentace Tato dokumentace s ohledem na výše uvedené nevyžaduje zvláštní projednání s rozvodnými závody, pouze je nezbytné před zahájením stavby zajistit smlouvu o odběru. Před zahájením výkopových prací nutno trasu vytýčit dle vytyčovacího plánu a dohledat ostatní sítě. 6/6
