1 HD otočná WiFi IP kamera Návod k použití Hlavní výhody produktu: Jednoduché nastavení a ovládání Aplikace pro Android i iphone Příznivý poměr výkon x cena Stránka 1

2 1. Instalace produktu Přišroubujte anténu Kameru nejprve připojte pomocí dodávaného kabelu k routeru (ověřte, že je připojen k internetu) a následně kameru připojte pomocí AC adaptéru do sítě Na vstupu konektoru do kamery začne blikat zelená dioda Z linku si stáhněte příslušný software, případně naskenujte následující QR kód a automaticky budete přesměrováni na stahování software Stránka 2

3 Po stažení a instalaci vybrané aplikace (Android nebo iphone, aplikace pro PC bude představena dále) se vám zobrazí ikonka: 1.1 Přidání IP kamery: Nejprve otevřete aplikaci EasyN Klikněte na přidání nové kamery (symbol kamerky s +) Kameru lze přidat následujícími dvěma způsoby: o a) Pokud je IP kamera a router na stejné LAN síti, pak klikněte na tlačítko Search. Automaticky budou vyhledány kamery na stejné LAN síti Stránka 3

4 o Dále klikněte na Refresh a v následujícím menu vyplňte defaultní heslo admin a potvrďte OK o b) Druhý způsob je ještě jednodušší a lze ho též použít, pokud není kamera a router na stejné LAN síti. Použijte tlačítko Scan a oskenujte QR kód na kameře Stránka 4

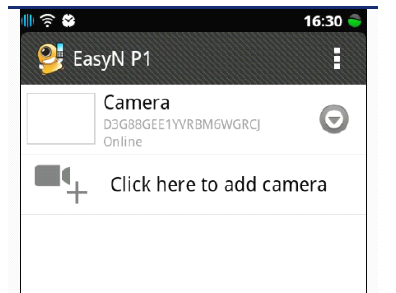

5 Následující obrazovka je již shodná pro oba způsoby Pokud kameru přidáte úspěšně, zobrazí se vám následující obrazovka Maximálně lze přidat až 4 kamery, pokud máte přidány 4 kamery a chcete přidat další, je třeba nejprve jednu kameru odebrat Stránka 5

6 1.2 Vzdálené ovládání kamery přes mobil Kamera může mít dva statusy Online nebo Offline Kliknutím na Online kameru se připojíte v reálnému obrazu Při online pohledu si můžete vytvořit fotku stisknutím ikonky foťáku. Zaznamenané fotky si vyvoláte stiskem ikonky nalevo od foťáku. Menu Mute slouží pro jednosměrnou komunikaci, případně její vypnutí Stránka 6

7 Pokud chcete pootočit kamerou (je-li kamera vybavena servo motorem) stačí potáhnout prstem po obrazu směrem, kterým jej chcete pootočit 1.3 Nastavení kamery Kameru je možné v omezené míře nastavit, pomocí menu, které zobrazíte kliknutím na následující tlačítko Pokud je kamera Offline, klikněte na Reconnect Kliknutím na View Snapshot zobrazíte vytvořené fotky Volba Remove Camera zruší danou kameru Kliknutím na Edit Camera otevřete menu nastavení, horní část obrazovky je určena pro přidání nové kamery Advanced Setting otevře menu pro následující funkce: Stránka 7

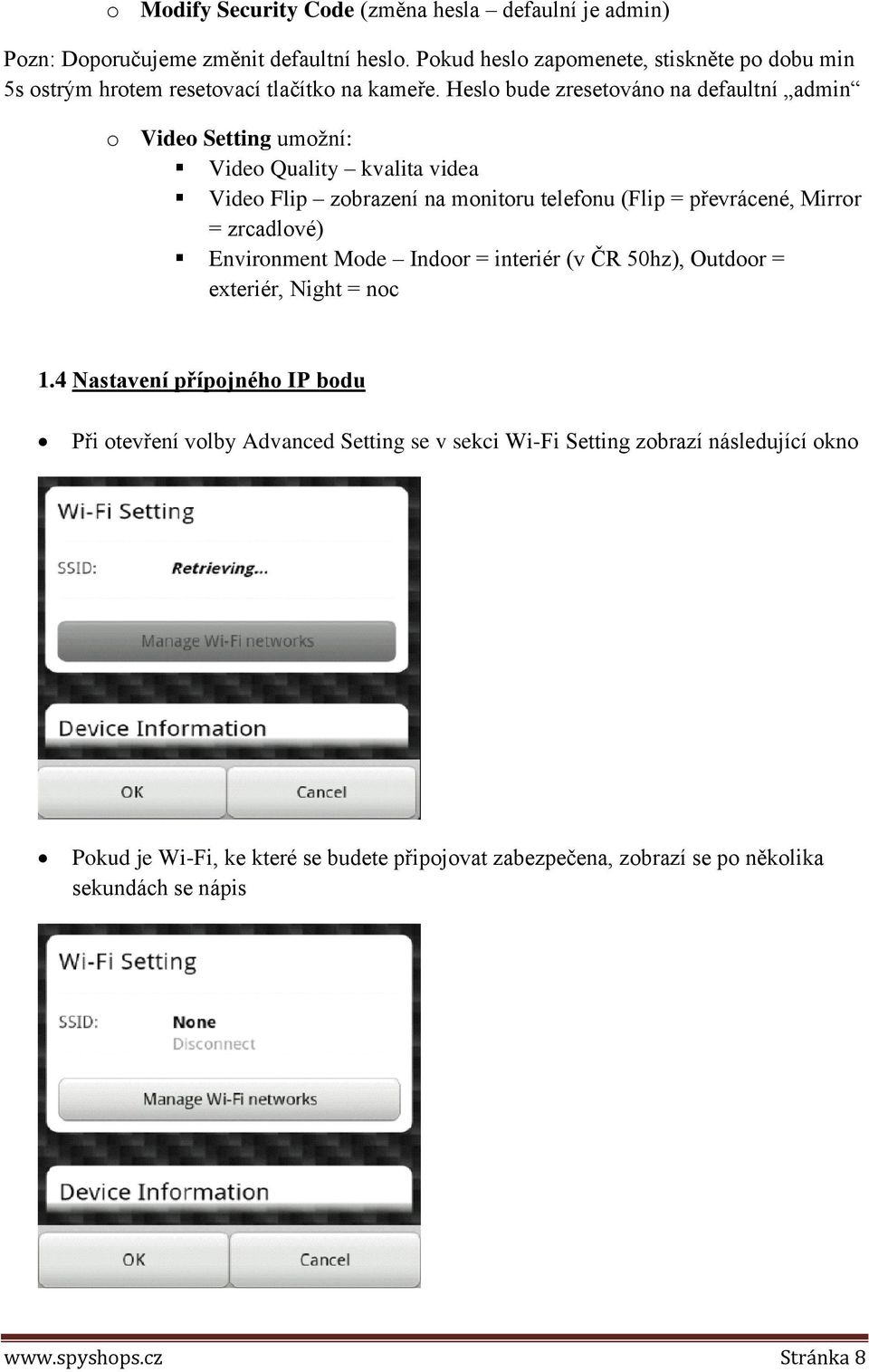

8 o Modify Security Code (změna hesla defaulní je admin) Pozn: Doporučujeme změnit defaultní heslo. Pokud heslo zapomenete, stiskněte po dobu min 5s ostrým hrotem resetovací tlačítko na kameře. Heslo bude zresetováno na defaultní admin o Video Setting umožní: Video Quality kvalita videa Video Flip zobrazení na monitoru telefonu (Flip = převrácené, Mirror = zrcadlové) Environment Mode Indoor = interiér (v ČR 50hz), Outdoor = exteriér, Night = noc 1.4 Nastavení přípojného IP bodu Při otevření volby Advanced Setting se v sekci Wi-Fi Setting zobrazí následující okno Pokud je Wi-Fi, ke které se budete připojovat zabezpečena, zobrazí se po několika sekundách se nápis Stránka 8

9 Následně klikněte na tlačítko Manage Wi-Fi networks Následně vyberte síť, ke které se budete připojovat, případně ji vepište do příslušného řádku, stejně jako její zabezpečení a heslo Pokud se vám podaří úspěšně nastavit připojení (zobrazení textu Connected) V této fázi nastavení můžete odpojit jak síťový kabel, tak napájecí kabel kamery Následně opětovně napájecí kabel připojte do zásuvky Kamera se již sama bezdrátově připojí k nastavené síti, tím je základní nastavení kamery ukončeno. Pozn: V případě, že se chcete ke kameře připojovat i mimo výchozí LAN síť, ke které je kamera připojena, je třeba přizpůsobit takovému připojení váš router. Klíčovým parametrem je tzv. pevná IP adresa. Doporučujeme se obrátit na technicky zdatného člověka, případně na naši podporu. Stránka 9

10 1.5 Dalčí nastavení nahrávání Event Setting Aktivace nahrávání detekcí pohybu o Motion Detection detekce pohybu (vypnuto Off, nastavení citlivosti Low, Medium, High, Max) o Notification - upozornění na detekci pohybu (Silent bez upozornění, Tones only pouze zvuk, Vibrate pouze vibrace, Ringtone and Vibrate zvuk i vibrace) Recording Settings nastavení nahrávání (Off, Full Time nepřetržité, Alarm aktivace pohybem) 2. Software na ovládání kamery přes PC Pokud budete chtít 3G Server používat, připravte si následující: 3G SIM kartu s aktivovaným datovým tarifem Na SIM kartě vypněte PIN kód Mobilní telefon s podporou videohovorů Pokud si nastavíte vlastní heslo, zapamatujte si ho. Reset přístroj, pokud neznáte heslo je téměř nemožný 3. Zobrazení a popis přístroje Nejprve si z linku na stránce tlačítko PC stáhněte zazipovaný soubor Stránka 10

11 Stažený soubor si rozbalte a nainstalujte (pro rozbalení zazipovaného souboru je třeba mít nainstalován příslušný program, např. WinZip či WinRar) Po správném provedení instalace se vám na ploše zobrazí nová ikonka Program spustíte dvojklikem na ikonku Defaultní User Name je admin, heslo nezadávajte (pole ponechte volné) a potvrďte OK 3.1 Přidání nové kamery Kameru připojte shodně, jako je uvedeno výše v bodě 1 Klikněte na ikonku nastavení programu Následně: o klikněte na tlačítko Add Area (přidání lokace kamery) o a poté do příslušného okna napište název nové lokace, kde bude kamera umístěna (např. kanc) Stránka 11

12 o potvrďte OK V dalším kroku do přidané lokace přidejte kameru Klikněte na Add Device V zobrazeném okně vyplňte následující údaje: o UID číslo kamery, kterou přidáváte (naleznete ho zpravidla na boku kamery) o Name pojmenování kamery (např. test1) o Password heslo (defaultně se předvyplní admin) o Area vyberte umístění (pokud máte pouze jedno umístění, např. kancl, nabídne se pouze toto) Stránka 12

13 V dalším kroku přidejte kameru do vaší LAN sítě (internetové sítě), a to následovně: o Klikněte na tlačítko Search a počkejte několik sekund Krok (1) o Z nalezených výsledků vyberte kameru, kterou chcete přiřadit a klikněte příslušný checkbox Krok (2) o Dále klikněte na tlačítko - Krok (3) o Dvojklikem poklepejte na číslo kamerky a případně ji pojmenujte dle vaší potřeby Krok (4) Tím je přidání nové kamery dokončeno Nyní stačí kliknout na ikonku a zobrazí se vám záběr právě nastavené kamery Stránka 13

14 3.2 Připojení kamery k WiFi síti Pokud chcete svoji nově přidanou kameru, u které se vám již podařilo nastavení, pokud je připojena k LAN síti kabelem, používat bezdrátově je třeba udělat ještě několik kroků: o Nejprve klikněte na ikonku nastavení o Následně na tlačítko Parameter settings v levé části obrazovky o V zobrazeném okně klikněte na tlačítko WiFi o Dostupné sítě ve vašem okolí vyhledáte stiskem tlačítka Search o V zobrazené tabulce vyhledejte síť, ke které chcete kameru připojit a dvojklikem na řádek se vybranou sítí automaticky nastavíte parametry, jako SSID, Wifi Mode, Security Mode, heslo o Posledním krokem je kliknutí na tlačítko Apply, po nastavení sítě se zobrazí nápis Settings was finished, v případě chyby pak Settings was failed o Po správném nastavení bude kamerka chvíli vypadat, jako by se zbláznila a bude se točit na všechny strany (jedná se o základní setup), po provedení setupu stačí kliknout na ikonku a opět se vám zobrazí hlavní obrazovka se záběrem kamery na připojeném kanálu 3.3 Nastavení kamery Nastavení parametrů Stránka 14

15 Citlivost a zobrazení kamery: o Motion Detection citlivost sepnutí detekce pohybu (0-vypnuto) o Flip the screen zobrazení záběru (viz. nastavení kamery z mobilu) o Environment model viz nastavení kamery z mobilu Změna hesla stejný postup jako u běžného internetového účtu Quality Kvalita zobrazení High (vysoké), Low (nízké) Nastavení parametrů nahrávání Plánování nahrávání klikněte na vybraná políčky, kdy chcete aby kamera nahrávala a nastavení potvrďte tlačítkem Save Informace po úložišti místo a kapacita nastaveného úložiště Vlastní parametry: o General Record Lenght délka jednoho záznamu o Disk recovery control kapacita, která pokud je zaplněna, začnou nové záznamy přemazávat záznamy nejstarší o Switch interval čas mezi jednotlivými záznamy o Record formát formát nahrávání o No hard disk space coverage aktivace nahrávání na hard disk Nastavení uložte klikem na Save Stránka 15

16 3.3.3 Správa přístupů Správa přístupů Add=přidat nového uživatele, Modifi=upravit, Delete=smazat Ostatní nastavení Stránka 16

17 3.4 Ovládání kamery Oblast PTZ ovládání kamery přes PC (všechny zobrazené funkce nemusí u dané kamery fungovat, záleží na výbavě konkrétní kamery) Oblast pod obrazovkami obsahuje jednotlivé logy (události) Video Audio PTZ 4. Parametry přístroje Kompresní formát Senzor Snímkování Rozlišení LUX Odstup S/R Kompresní formát Vstup Otáčení kamery Otáčení H.264 CMOS 1000,000 pixelů 1-25fps(50Hz), 1-30fps (60Hz) 720P (1280x720), (640x360), (320x180) 0,4LUX/F2.0 >48db G.711/G.728 Obousměrné audio (mikrofon) Servo motor Horizontálně: 355 Vertikálně: 120 Noční vidění IR diody 8 diod, světelnost do 10m Ostatní Rozměry přístroje Váha přístroje Operační systém Certifikace 120x120x130 mm 325g Windows 8 a nižší, IE6.0 a vyšší, Chrome, Firefox FCC, CE, RoHS Stránka 17

18 Budeme rádi, pokud se podíváte i na naše ostatní IP kamery Ovládání přístroje se může v závislosti na jednotlivých sériích drobně lišit. Přístroj používejte v souladu s platnými právními předpisy. Dodavatel nenese žádnou odpovědnost za použití přístroje v rozporu s těmito předpisy. Pokud v návodu naleznete nějaké nepřesnosti, budeme rádi, pokud nás budete informovat na našem u podpora@spyshops.cz.cz Stránka 18
