1 D.1.4 a) TECHNICKÁ ZPRÁVA Název zakázky: Plynofikace a teplofikace domu č. p. 84, Stupeň PD: Objednatel: pro stavební povolení a realizaci stavby Město Klimkovice Lidická Klimkovice Projektant: VAE THERM, spol. s r. o. pobočka Ostrava U Staré elektrárny 2050/ Ostrava Slezská Ostrava Zodpov. proj.: Vypracoval: Ing. Michal Sionko Ing. Michal Sionko Datum: 04/2016 VAE THERM spol. s r. o. Zakázka č.:

2 1. Úvod řeší kompletní rekonstrukci systému vytápění v obecních bytech domu č. p. 84 na ul. 28. října v Klimkovicích. Předmětem projektu je osazení nových plynových kondenzačních kotlů do jednotlivých bytů a zároveň návrh nových měděných rozvodů a ocelových otopných těles. Dále řeší projektová dokumentace zřízení nových odběrných míst v každém bytě pro plynové spotřebiče. V současné době je každý byt vytápěn samostatně kotlem na tuhá paliva, rozvody topné vody k článkovým OT jsou ocelové. je zpracována v souladu s požadavky investora, daným dispozičním řešením a platnými normami. Zdroj tepla plynový závěsný kondenzační kotel bude sloužit pro přípravu topné vody k vytápění dané bytové jednotky a bude umístěn převážně na místě původního kotle. Podkladem pro zpracování projektu bylo vlastní zmapování objektu, požadavky zástupce investora, projektová dokumentace stavební části z roku Technické řešení Stávající stav Dům č.p.84 je historický dům, jež je využíván jako bytový dům. Dům je dvoupodlažní, nepodsklepený. V 1. nadzemním podlaží (I.NP) se nachází dvě bytové jednotky a společné prostory (bývalá prádelna a malé sklepní místnosti). V 2. nadzemním podlaží (2.NP) jsou tři bytové jednotky. Objekt má šikmou sedlovou střechu, půdní prostor není využíván. Dům je zděný, tloušťka obvodových a nosných zdí v 1.NP je 100 cm, v 2.NP jsou zdi silné 80 cm. Dům nebyl tepelně doizolováván, rovněž střecha není opatřena tepelnou izolací. Dům má historická (kastlíková) okna, u některých z nich došlo k výměně skel za silnější a proveden nátěr (jižní strana). Okna jsou konstrukčně netěsná. V jednotlivých bytech jsou instalována lokální topidla na pevná paliva (dřevo, hnědé a černé uhlí). Každý kotel má svůj vlastní komínový průduch s vyústěním nad střechu. Do každého komína byla v roce 2005 vsazena komínová vložka nerez TechnoFix 1000 o průměru 160 mm. Ve čtyřech bytech je proveden topný rozvod od kotle k radiátorům. Jako topná tělesa jsou použita článková litinová nebo ocelová tělesa. V 1.NP jsou tělesa umístěna pod okny, ve 2.NP jsou radiátory vedle oken, neboť výška parapetu je jen cca 50 cm. Příprava teplé vody je řešena v každém bytě samostatně pomocí elektrického bojleru, s rozvodem k vaně, umyvadlu a kuchyňskému dřezu (ve stěně). 2.1 Typ zdroje Zdrojem tepla bude v každém bytě jeden kondenzační závěsný plynový kotel s uzavřenou spalovací komorou o výkonu cca 12 kw. Kotel je vybaven expanzní nádobou na topné vodě, oběhovým čerpadlem s plynulou regulací otáček, pojistným ventilem o tlaku 0,3 MPa, elektronickým zapalováním a řízením plamene, plynulou elektronickou regulaci řízenou mikroprocesorem. Pokud nebude součástí kotle pojistný ventil, je tento nutno osadit na VAE THERM, spol. s r. o. 2 číslo zakázky:

3 neuzavíratelném úseku ihned za kotlem. Ohřev teplé vody bude probíhat nezávisle na topení v elektrických ohřívačích. 2.2 Stavební řešení, umístění stavby větrů. Maximální venkovní výpočtová teplota je 15 C v krajině normální bez intenzivních 2.3 Tepelný výkon, potřeby tepla, bilance Výkon jednotlivých zdrojů tepla je cca 12 kw, nejedná se tedy o kotelnu ve smyslu vyhl. ČÚBP č. 91/1993 a ČSN , tj. kotelna nad 100 kw. Obsluha těchto kotlů musí být starší 18 let, tělesně a duševně způsobilá vykonávat práce obsluhy, poučena a zacvičena v jejich obsluze. Provedení bude v souladu s ČSN , ČSN Bilance stavby vychází z výpočtu tepelného výkonu: Maximální projektovaná spotřeba (pro BD) 2,84 m3/h Minimální spotřeba 0,22 m3/h Redukovaná spotřeba Vr = K1.V1 = 0,9*2,84 = 2,56 m3/h Výpočtová spotřeba plynu je 5500 m3/rok TH ukazatelé a) Teplotní spád 70/55 C ekvitermně b) Oblastní teplota místa výstavby -15 C c) Konstrukční tlak PN 0,3 MPa d) Provozní tlak PN 0,25 MPa e) Tepelná ztráta celého objektu 26 kw f) Spotřeba tepla na vytápění za rok 203 GJ g) Max. hmotnostní průtok ve větvi ÚT pro 1 byt kg/h j) Max. vodní objem topných větví a těles v 1 bytě lt k) Potřebný diferenční tlak otopné soustavy v 1 bytě 3,5-6 kpa 2.4 Přípojka plynu a vnitřní plynovod Nový plynovod bude napojen na stávající STL (středotlakou) plynovou přípojku, ukončenou HUP (hlavní uzávěr plynu) ve skříni na hranici pozemku. V této skříni je dále osazen nový regulátor tlaku plynu. Vnější domovní plynovod dále pokračuje jako NTL (nízkotlaký) rozvod z PE 100, SDR 11 s opláštěním vedený pod úrovni terénu v hloubce min. 0,8 m před místnost prádelny. Před objektem bude potrubí vyvedeno nad terén, osadí se přechod plast/kov. Provede se otvor v obvodové stěně do prádelny. Z prádelny je pak vedeno ocelové potrubí do vstupní chodby bytového domu, kde budou osazeny fakturační plynoměry (dodávka Plynáren) a uzavírací armatury pro jednotlivé byty. Dále vede rozvod plynu do jednotlivých bytů. V bytech bude pak na rozvod plynu napojen plynový kotel a dále bude plyn přiveden do kuchyně, kde dojde k napojení plynových sporáků. VAE THERM, spol. s r. o. 3 číslo zakázky:

4 Dokumentace je zpracována v souladu s TPG a souvisejícími ČSN a ostatními předpisy. Trasa potrubí je zřejmá z půdorysů výkresů. Od plynoměrů bude proveden rozvod plynu pomocí měděného potrubí ke spotřebičům. Dopojení ke kotli se provede ohebnou hadicí a před spotřebičem bude osazen uzávěr. Na potrubí se musí provést revize a tlaková zkouška. 2.5 Umístění zdrojů tepla Kotle a další zařízení budou umístěny: Byt č. 1 a č. 2 v koupelně Byt č. 3 v technické místnosti Byt č. 4 a č. 5 v chodbě bytu Kotle budou vždy v závěsném provedení. Světlá výška místností je cca 2,7 m. 2.6 Větrání Osazení kotlů do chodeb, koupelen a technické místnosti nemá vliv na změnu větrání v místnostech. Kotle jsou uzavřené plynové spotřebiče typu C tj. kotle budou mít samostatný přívod vzduchu potrubím z venkovního prostoru a odvod spalin bude proveden novou vložkou nad střechu. Pro přívod vzduchu i odvod spalin se použije typové potrubí. Místnosti, kde jsou kotle umístěné, mají otvory ve dveřích, popř. jsou v místnostech stará kastlová okna. 2.7 Odkouření Spotřebiče jsou v provedení C, spalovací vzduch se odebírá z venkovního prostoru a spaliny se odvádí rovněž do venkovního prostoru. Kouřovod bude proveden koncentrickým potrubím. Do stávající komínové vložky se osadí nová flexi vložka o průměru 60 mm, která bude sloužit pro odkouření a bude vyústěna nad úroveň střechy. Z meziprostoru mezi novou vložkou a stávající vložkou bude sání spalovacího vzduchu. 2.8 Popis topného systému V bytech budou osazena otopná tělesa s bočním připojením. Spodní připojení nemůže být použité, protože je nedostatečná výška parapetů. Byt č. 1 - Moskvová Od nového zdroje tepla (plynový kondenzační kotel) bude proveden nový měděný rozvod topné vody v dimenzi 2x Cu18x1. Nová trasa bude provedena jako přiznaná, tj. viditelná. Na výstupu z kotle bude umístěn kulový kohout DN20, na zpáteční větvi pak sestava kulový kohout DN20, filtr DN20 a znovu kulový kohout DN20. Dopojení do kotle bude provedeno pomocí ohebných hadic DN20. Za výstupem z kotle se rozvod rozvětví, kdy jedna trasa (2x Cu15x1) povede nad podlahou a následně dle požadavku investora pod vanou směrem do kuchyně. Druhá trasa (2x Cu18x1) povede chodbou nad vstupními dveřmi, následně bude svedena pod klenbou k podlaze a dále nad podlahou směrem do obývacího pokoje. Trasa bude vyspádována tak, aby nejvyšší místo, které bude osazeno automatickými odvzdušňovacími ventily, vzniklo v prostoru kotle. Veškerá stará článková tělesa budou zdemontována. Rovněž budou zdemontovány všechny viditelné ocelové rozvody v bytě. Rozvody v podlahách budou po dohodě s investorem ponechány jako mrtvý rozvod. Dojde k drobným stavebním úpravám stěn po VAE THERM, spol. s r. o. 4 číslo zakázky:

5 demontáži těles, úchytů a jejich přípojek - bude provedeno vyspravení zdí pod tělesy vč. bílého nátěru. Veškeré stávající průrazy, které vzniknou po demontáži rozvodů ÚT a nebudou využity pro nový rozvod, budou zazděny a zapraveny. Nově budou v bytě osazena desková otopná tělesa typu klasik s bočním připojením, která budou připojena pomocí termostatických ventilů, na něž se osadí termostatické hlavice. Hlavice nebudou osazeny pouze v místnosti č. 1.02, kde bude instalován programovatelný termostat. V koupelně bude navíc osazeno koupelnové žebříkové těleso se spodním připojením zdola dolů, rovněž osazeno termostatickým ventilem a hlavicí. Toto těleso bude navíc doplněno o elektrickou tyč, pro kterou bude provedena nová zásuvka. Na zpáteční větvi těles bude osazeno uzavíratelné radiátorové šroubení s vypouštěním. Umístění těles bude kopírovat stávající stav. Přednastavení ventilů bude provedeno dle hodnot uvedených v půdoryse (Výkres č. 1). Nové rozvody budou přes nosné zdi uloženy v plastových chráničkách, při prostupu přes nenosné zdi budou opatřeny návlekovou izolací. Pro uchycení měděných rozvodů bude použito dvojitých plastových objímek. Nové rozvody v místnostech budou opatřeny nátěrem bílé barvy a nebudou zaizolovány. Výpočtové hodnoty: Výpočtový tepelný výkon pro vytápění 4,74 kw Výpočtový teplotní spád 70/55 C Hmotnostní průtok 272 kg/h Tlaková ztráta větve 4,5 kpa Vodní objem 36 l Byt č. 2 - Procházková Od nového zdroje tepla (plynový kondenzační kotel) bude proveden nový měděný rozvod topné vody v dimenzi 2x Cu18x1. Nová trasa bude provedena jako přiznaná, tj. viditelná. Na výstupu z kotle bude umístěn kulový kohout DN20, na zpáteční větvi pak sestava kulový kohout DN20, filtr DN20 a znovu kulový kohout DN20. Dopojení do kotle bude provedeno pomocí ohebných hadic DN20. Za výstupem z kotle se rozvod rozvětví, kdy jedna trasa (2x Cu15x1) povede nad podlahou a následně dle požadavku investora pod vanou směrem do kuchyně. Druhá trasa (2x Cu18x1) povede chodbou nad vstupními dveřmi, následně bude svedena pod klenbou k podlaze a dále nad podlahou směrem do obývacího pokoje. Trasa bude vyspádována tak, aby nejvyšší místo, které bude osazeno automatickými odvzdušňovacími ventily, vzniklo v prostoru kotle. Veškerá stará článková tělesa budou zdemontována. Rovněž budou zdemontovány všechny viditelné ocelové rozvody v bytě. Rozvody v podlahách budou po dohodě s investorem ponechány jako mrtvý rozvod. Dojde k drobným stavebním úpravám stěn po demontáži těles, úchytů a jejich přípojek - bude provedeno vyspravení zdí pod tělesy vč. bílého nátěru. Veškeré stávající průrazy, které vzniknou po demontáži rozvodů ÚT a nebudou využity pro nový rozvod, budou zazděny a zapraveny. Nově budou v bytě osazena desková otopná tělesa typu klasik s bočním připojením, která budou připojena pomocí termostatických ventilů, na něž se osadí termostatické hlavice. Hlavice nebudou osazeny pouze v místnosti č. 1.14, kde bude instalován programovatelný VAE THERM, spol. s r. o. 5 číslo zakázky:

6 termostat. V koupelně bude navíc osazeno koupelnové žebříkové těleso se spodním připojením zdola dolů, rovněž osazeno termostatickým ventilem a hlavicí. Toto těleso bude navíc doplněno o elektrickou tyč, která bude zapojena do nové zásuvky. Na zpáteční větvi těles bude osazeno uzavíratelné radiátorové šroubení s vypouštěním. Umístění těles bude kopírovat stávající stav. Přednastavení ventilů bude provedeno dle hodnot uvedených v půdoryse (Výkres č. 2). Nové rozvody budou přes nosné zdi uloženy v plastových chráničkách, při prostupu přes nenosné zdi budou opatřeny návlekovou izolací. Pro uchycení měděných rozvodů bude použito dvojitých plastových objímek. Nové rozvody v místnostech budou opatřeny nátěrem bílé barvy a nebudou zaizolovány. Výpočtové hodnoty: Výpočtový tepelný výkon pro vytápění 4,70 kw Výpočtový teplotní spád 70/55 C Hmotnostní průtok 270 kg/h Tlaková ztráta větve 3,3 kpa Vodní objem 33 lt Byt č. 3 - Halatovi Od nového zdroje tepla (plynový kondenzační kotel) bude proveden nový měděný rozvod topné vody v dimenzi 2x Cu22x1. Nová trasa bude provedena jako přiznaná, tj. viditelná. Na výstupu z kotle bude umístěn kulový kohout DN20, na zpáteční větvi pak sestava kulový kohout DN20, filtr DN20 a znovu kulový kohout DN20. Dopojení do kotle bude provedeno pomocí ohebných hadic DN20. Za výstupem z kotle se rozvod rozvětví, kdy jedna trasa (2x Cu15x1) povede nad podlahou a následně dle požadavku investora pod vanou směrem do kuchyně. Pod vanou bude provedeno odbočení pro těleso umístěné v koupelně. Druhá trasa (2x Cu22x1) povede chodbou v podhledu, následně bude v pokoji svedena k podlaze a dále nad podlahou směrem jak do obývacího pokoje, tak i do ložnice. Trasa bude vyspádována tak, aby nejvyšší místo, které bude osazeno automatickými odvzdušňovacími ventily, vzniklo v prostoru kotle. Veškerá stará článková tělesa budou zdemontována. Rovněž budou zdemontovány všechny viditelné ocelové rozvody v bytě. Rozvody v podlahách budou po dohodě s investorem ponechány jako mrtvý rozvod. Dojde k drobným stavebním úpravám stěn po demontáži těles, úchytů a jejich přípojek - bude provedeno vyspravení zdí pod tělesy vč. bílého nátěru. Veškeré stávající průrazy, které vzniknou po demontáži rozvodů ÚT a nebudou využity pro nový rozvod, budou zazděny a zapraveny. Nově budou v bytě osazena desková otopná tělesa typu klasik s bočním připojením, která budou připojena pomocí termostatických ventilů, na něž se osadí termostatické hlavice. Hlavice nebudou osazeny pouze v místnosti č. 2.02, kde bude instalován programovatelný termostat. V koupelně bude osazeno koupelnové žebříkové těleso se spodním připojením zdola dolů, rovněž osazeno termostatickým ventilem a hlavicí. Toto těleso bude navíc doplněno o elektrickou tyč, pro kterou bude provedena nová zásuvka. Na zpáteční větvi těles bude osazeno uzavíratelné radiátorové šroubení s vypouštěním. Umístění těles v místnostech č a 2.06 bude kopírovat stávající stav. V místnosti č (chodba) bude dle požadavků VAE THERM, spol. s r. o. 6 číslo zakázky:

7 investora nově doplněno těleso. V místnostech č a 2.05 budou tělesa umístěna pod okny. V místnosti 2.02 budou namísto jednoho tělesa osazena dvě tělesa jedno bude zachováno při vstupu do místnosti, druhé bude nově pod oknem. Přednastavení ventilů bude provedeno dle hodnot uvedených v půdoryse (Výkres č. 3). Nové rozvody budou přes nosné zdi uloženy v plastových chráničkách, při prostupu přes nenosné zdi budou opatřeny návlekovou izolací. Pro uchycení měděných rozvodů bude použito dvojitých plastových objímek. Nové rozvody v místnostech budou opatřeny nátěrem bílé barvy a nebudou zaizolovány. Výpočtové hodnoty: Výpočtový tepelný výkon pro vytápění 7,14 kw Výpočtový teplotní spád 70/55 C Hmotnostní průtok 409 kg/h Tlaková ztráta větve 6,6 kpa Vodní objem 51 lt Byt č. 4 - Lazor Od nového zdroje tepla (plynový kondenzační kotel) bude proveden nový měděný rozvod topné vody v dimenzi 2x Cu18x1. Nová trasa bude provedena jako přiznaná, tj. viditelná. Na výstupu z kotle bude umístěn kulový kohout DN20, na zpáteční větvi pak sestava kulový kohout DN20, filtr DN20 a znovu kulový kohout DN20. Dopojení do kotle bude provedeno pomocí ohebných hadic DN20. Za výstupem z kotle se rozvod rozvětví, kdy po krátkém úseku 2x Cu18x1 povede jedna trasa (2x Cu15x1) nad podlahou a následně dle požadavku investora pod vanou směrem do koupelny. Druhá trasa (2x Cu15x1) projde nosnou stěnou za kuchyňskou linku a dále nad podlahou ke dvěma tělesům umístěných v garsoniéře. Další trasa (2x Cu15x1) povede chodbou nad vstupními dveřmi a následně bude svedena k tělesu v chodbě. Trasa bude vyspádována tak, aby nejvyšší místo, které bude osazeno automatickými odvzdušňovacími ventily, vzniklo v prostoru kotle. Nově budou v bytě osazena desková otopná tělesa typu klasik s bočním připojením, která budou připojena pomocí termostatických ventilů, na něž se osadí termostatické hlavice. Hlavice nebudou osazeny pouze v místnosti č. 2.13, kde bude instalován programovatelný termostat. V koupelně bude navíc osazeno koupelnové žebříkové těleso se spodním připojením zdola dolů, rovněž osazeno termostatickým ventilem a hlavicí. Toto těleso bude navíc doplněno o elektrickou tyč, pro kterou bude zřízena samostatná zásuvka. Na zpáteční větvi těles bude osazeno uzavíratelné radiátorové šroubení s vypouštěním. Jelikož tato bytová jednotka byla dosud vytápěna pouze pomocí kotle na tuhá paliva, nejsou v bytě žádná stávající tělesa a tudíž ani rozvody topné vody. Umístění nových těles bude pod okny. Přednastavení ventilů bude provedeno dle hodnot uvedených v půdoryse (Výkres č. 4). Nové rozvody budou přes nosné zdi uloženy v plastových chráničkách, při prostupu přes nenosné zdi budou opatřeny návlekovou izolací. Pro uchycení měděných rozvodů bude použito dvojitých plastových objímek. Nové rozvody v místnostech budou opatřeny nátěrem bílé barvy a nebudou zaizolovány. Výpočtové hodnoty: Výpočtový tepelný výkon pro vytápění 3,63 kw VAE THERM, spol. s r. o. 7 číslo zakázky:

8 Výpočtový teplotní spád 70/55 C Hmotnostní průtok 208 kg/h Tlaková ztráta větve 4,7 kpa Vodní objem 30 lt Byt č. 5 - Macháčkovi Od nového zdroje tepla (plynový kondenzační kotel) bude proveden nový měděný rozvod topné vody v dimenzi 2x Cu18x1. Nová trasa bude provedena jako přiznaná, tj. viditelná. Na výstupu z kotle bude umístěn kulový kohout DN20, na zpáteční větvi pak sestava kulový kohout DN20, filtr DN20 a znovu kulový kohout DN20. Dopojení do kotle bude provedeno pomocí ohebných hadic DN20. Za výstupem z kotle bude provedena odbočka pro nové chobové těleso (2x Cu15x1) a následně rovněž pro koupelnové těleso (2x Cu15x1). Poté se v chodbě rozvod rozvětví, kdy jedna trasa (2x Cu15x1) povede do prostoru WC, kde bude svedena k podlaze a následně nad podlahou přivedena k tělesu v kuchyni. Druhá trasa (2x Cu15x1) povede chodbou nad dveřmi, následně bude v pokoji svedena k podlaze a dále nad podlahou přivedena k tělesům v pokoji a obývacím pokoji. Trasa bude vyspádována tak, aby nejvyšší místo, které bude osazeno automatickými odvzdušňovacími ventily, vzniklo v prostoru kotle. Veškerá stará článková tělesa budou zdemontována. Rovněž budou zdemontovány všechny viditelné ocelové rozvody v bytě. Rozvody v podlahách budou po dohodě s investorem ponechány jako mrtvý rozvod. Dojde k drobným stavebním úpravám stěn po demontáži těles, úchytů a jejich přípojek - bude provedeno vyspravení zdí pod tělesy vč. bílého nátěru. Veškeré stávající průrazy, které vzniknou po demontáži rozvodů ÚT a nebudou využity pro nový rozvod, budou zazděny a zapraveny. Nově budou v bytě osazena desková otopná tělesa typu klasik s bočním připojením, která budou připojena pomocí termostatických ventilů, na něž se osadí termostatické hlavice. Hlavice nebude osazena pouze v místnosti č. 2.24, kde bude instalován programovatelný termostat. V koupelně bude osazeno koupelnové žebříkové těleso s oboustranným připojením shora dolů, rovněž osazeno termostatickým ventilem a hlavicí. Toto těleso bude navíc doplněno o elektrickou tyč, pro kterou bude zřízena nová zásuvka. Na zpáteční větvi těles bude osazeno uzavíratelné radiátorové šroubení s vypouštěním. Umístění tělesa v koupelně bude kopírovat stávající stav. V ostatních místnostech budou tělesa umístěna nově pod okny. Přednastavení ventilů bude provedeno dle hodnot uvedených v půdoryse (Výkres č. 5). Nové rozvody budou přes nosné zdi uloženy v plastových chráničkách, při prostupu přes nenosné zdi budou opatřeny návlekovou izolací. Pro uchycení měděných rozvodů bude použito dvojitých plastových objímek. Nové rozvody v místnostech budou opatřeny nátěrem bílé barvy a nebudou zaizolovány. Výpočtové hodnoty: Výpočtový tepelný výkon pro vytápění 4,72 kw Výpočtový teplotní spád 70/55 C Hmotnostní průtok 271 kg/h Tlaková ztráta větve 6,0 kpa Vodní objem 35 lt VAE THERM, spol. s r. o. 8 číslo zakázky:

9 2.9 Tlakové poměry, parametry zařízení V místnosti s kotlem budou kromě kotle umístěny pouze uzavírací armatury a filtr. Dopojení potrubí ÚT na kotel bude ohebným potrubím. Na přívodní potrubí se osadí kulový kohout, na vratné potrubí se osadí filtr a kulové kohouty pro čištění filtru. Studená voda je do kotle přivedena potrubím PPR20 a před kotle bude kulový kohout DN Výpočet expanzomatu, pojistný ventil Výpočet expanzomatu proveden pouze pro byt s největším objemem vody v soustavě: Vet = k*v* v*(p h,dov /(p h,dov p d )) = 1,3*51*0,0222*(( )/(( ) (80+100))) = 3 lt Je potřeba expanzomat o objemu 3 lt. V kotli je osazen expanzomat o objemu cca 5,8 l. Vet.. min. objem tlakové expanzní nádoby [ lt ] k.... konstanta 1,3 pro uzavřené expanzní nádoby [ - ] V... vodní objem otopné soustavy [ lt ] v... součinitel zvětšení objemu [ - ] p h,dov... nejvyšší pracovní přetlak soustavy [ kpa ] p d... nejnižší pracovní přetlak soustavy [ kpa ] Doplňování systému se nově provede potrubím PPR 20, které se připojí na potrubí studené vody k bojleru. Před kotlem se osadí KK15 a potrubí se dopojí přímo do kotle. U KK15 bude sundána ovládací páka, aby nedocházelo k nechtěnému otevření a odtoku vody přes pojistný ventil. V případě, že bude potřeba skutečně dopustit vodu do systému, páka se nasadí a doplnění do soustavy může proběhnout. Minimální tlak v systému 80 kpa Maximální tlak v systému 270 kpa Tlak na PV 300 kpa 2.11 odvod kondenzátu Množství vlhkosti, které zkondenzovalo v kotli ze spalin, závisí na okamžité účinnosti kotle. V ideálním případě po spálení 1 m3 zemního plynu zkondenzuje asi 1,36 kg kondenzátu. Vzhledem k tomu, že nedochází za všech provozních podmínek k 100 % kondenzaci, počítá se hodnota pro kondenzační kotle 1 kg na 1m3 spáleného plynu. V našem případě vzniká kondenzát z kotle (max. průtok 0,7 l/h dle technických listů výrobce), výstup z pojistného ventilu kotle a kondenzát z odkouření bude odveden plastovým potrubím PPR25 zasekaným do stěny. Potrubí bude napojeno k odpadu do kanalizačního potrubí vany. Napojení kondenzátního potrubí je zřejmé z projektové dokumentace. Kondenzát ze spalin je kyselý s hodnotou ph danou obsahem rozpuštěného oxidu uhličitého CO2. Běžně je stupeň kyselosti před neutralizací uváděn v rozsahu ph = 3,8 až 5,4. VAE THERM, spol. s r. o. 9 číslo zakázky:

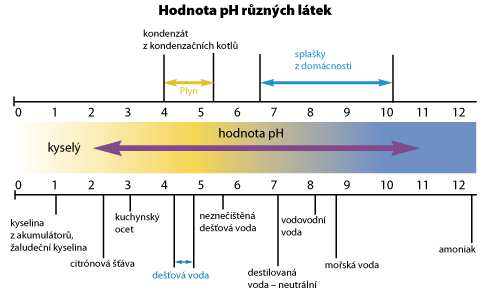

10 Pro plynové kondenzační kotle do 200 kw tepelného výkonu nejsou stanovené omezení vůči přímému odvádění. Podíl kondenzátu na celkovém množství odpadní vody je tak nízký, že dochází k dostatečnému zředění odpadní vodou z domácnosti. Teplota spalin, při které dochází ke kondenzaci je 50 C. Kondenzace je závislá na účinnosti spalování a na přebytku vzduchu pro spalování. Kondenzát se dochladí v potrubí v místnosti s kotlem vždy na teplotu nižší, než 50 C. Maximální roční průtok kondenzátu pro celý bytový dům je 6 m Materiálové provedení Rozvody topné vody a plynu budou provedeny z měděných trubek, vzájemně spojovaných pájením. Rozvody studené pitné vody budou provedeny z potrubí PPR20 (PN16). Potrubí odvodu kondenzace bude provedeno z potrubí PPR25. Odkouření bude z plastového potrubí, popř. z flexi hadice. Kouřovod bude koaxiálním potrubím. Veškeré potrubí a armatury musí být použitelné pro dané médium, kulové kohouty pro rozvod plynu musí být opatřeny dorazem. 4. Nátěry, zkoušky Pomocné ocelové konstrukce (OK) budou opatřeny 1 x základním a 2 x vrchním em. Rozvody ÚT budou natřeny 1x základním a 1x vrchním bílým nátěrem. Rozvody plynu budou opatřeny 1 x základním a 2 x vrchním syntetickým nátěrem žlutého odstínu. Rozvody ÚT budou podrobeny zkouškám dle ČSN v plném rozsahu. Vnitřní NTL rozvod plynu bude podroben tlakové zkoušce vzduchem o přetlaku 5 kpa. Zkouška bude provedena dle EN 1775 a TPG v plném rozsahu. O průběhu všech zkoušek budou sepsány zápisy. Potrubí ÚT nebude izolováno. VAE THERM, spol. s r. o. 10 číslo zakázky:

11 5. Montáž, obsluha a bezpečnost práce Montáž smí provádět pouze oprávněná organizace dle schválené projektové dokumentace. O postupu montáže bude veden montážní deník. Pracovníci podílející se na montáži musí být seznámeni se základními předpisy BOZ a jsou povinni se jimi řídit. Při montáži nutno dodržet bezpečnostní předpisy, ČSN a Navržené zařízení nevyžaduje stálou obsluhu. Bude prováděna pouze občasná kontrola. Kontrola pojistného ventilů a tlakových nádob bude prováděna v souladu s ČSN Pro instalaci kotlů a plynoinstalaci platí TPG 70401, ČSN EN 1775, TPG a pokyny výrobce. Ochrana proti hluku zařízení do okolí je řešena použitím kotlů s plynulým startem a nehlučným ventilátorem (lze je osadit i v bytech). Umístěním v chodbách, koupelnách a technické místnosti a použitím vhodných výrobků nedojde k překročení limitu hluku v souladu s nařízením vlády č. 272/2011 Sb. Hlučnost kotle je menší, než 55 db. Opatření k požárnímu řešení je zpracovaná požární zpráva, která je součástí dokumentace. Při řešení péče o bezpečnost práce a technických zařízení budou respektovány základní požadavky TPG a dalších norem a předpisů souvisejících. Odzkoušení a uvedení do provozu bude v souladu s vyhl. ČUBP 21/1979 Sb., ČÚBP 91/1993 Sb., ČÚBP 85/1978 Sb., vyhl. FMPE č. 175/1975 Sb. Pracovníci zhotovitele jsou povinni dodržovat vyhlášku ČÚBP 48/1982 Sb., č. 324/1990 o bezpečnosti práce a technických zařízeních při stavebních pracích. 6. Stavební část (ve specifikaci řešená pro každý byt samostatně) 1) Pro potrubí plynu bude provedeno několik prostupů v nosných stěnách a v příčkách. Otvory, které budou provedeny na trase od plynoměrů po spotřebiče jsou započteny ve specifikaci bytů. 2) Pro rozvody SV pro doplňování bude v bytech proveden průraz, popř. vyfrézování s následným vyspravením porušené omítky a obkladaček 3) Pro potrubí s kondenzátem bude v bytech proveden průraz, popř. vyfrézování s následným vyspravením porušené omítky a obkladaček. Provede se napojení potrubí PPR25 na stávající PVC potrubí pod vanou. 4) Provede se zazdění stávajícího otvoru do komínu, vč. zapravení a výmalby opraveného místa. Dále se provede v požadované výšce provrtání otvoru do komínu, instalace odkouření, vč. osazení nové vložky 5) Veškeré průrazy, které vzniknou po demontáži rozvodů ÚT a nebudou využity pro nový rozvod, budou zazděny. 6) Provede se vyspravení zdí po demontáži těles, jejich úchytů a potrubních přípojek. 7) Pro rozvody ÚT se provedou průrazy cihelnou stěnou s následným osazením a utěsněním chráničky a vyspravením porušené omítky. VAE THERM, spol. s r. o. 11 číslo zakázky:

12 8) Provede se vybourání části cihelné podezdívky s obklady pod vanou, v rozsahu nutném pro instalaci rozvodů jdoucích pod vanou s následným obnovením do původního stavu. Montážní otvor cca 600 x 450 mm. 9) V bytě č. 4 (Lazor) se provede demontáž a následně zpětná montáž kuchyňské linky 10) Podlaha po demontovaném kotli bude vyspravená, natřena, popř. obložena dlaždicemi vše v duchu navazující plochy. Nové koberce a lina nebudou montovány. 11) Pro zavěšení kotle bude na stěnu uchycena lišta 7. Demontáže 1) Budou demontovány kotle na tuhá paliva vč. kouřovodů, otevřených expanzních nádob a armatur. 2) Provede se demontáž všech ocelových a litinových těles včetně jejich armatur. 3) Provede se demontáž veškerých viditelných ocelových rozvodů ÚT včetně na nich osazených armatur. Rozvody vedoucí v podlaze budou u vstupu do podlahy zaslepeny. Odpady budou odvezeny na příslušnou skládku, ocelový šrot do sběrny. 8. Elektro + MaR Řeší samostatná část. Rozsah V části elektro je řešeno: - Osazení prostorového termostatu + propojení s kotlem - Osazení nové zásuvky ke kotli 230 V, (jištění 6A) - Osazení nové zás. 230 V, (16A) v koupelně pro topný žebřík - Osazení nového 6A jističe pro kotel v domovním rozvaděči - Osazení nového 16A jističe pro topný žebřík v dom. rozvaděči - Osazení elektrické vložky do otopného tělesa v koupelně - Montáž elektro kabelů do lišt k zásuvkám a termostatu - Osazení jednofázového proudového chrániče 16A VAE THERM, spol. s r. o. 12 číslo zakázky:
