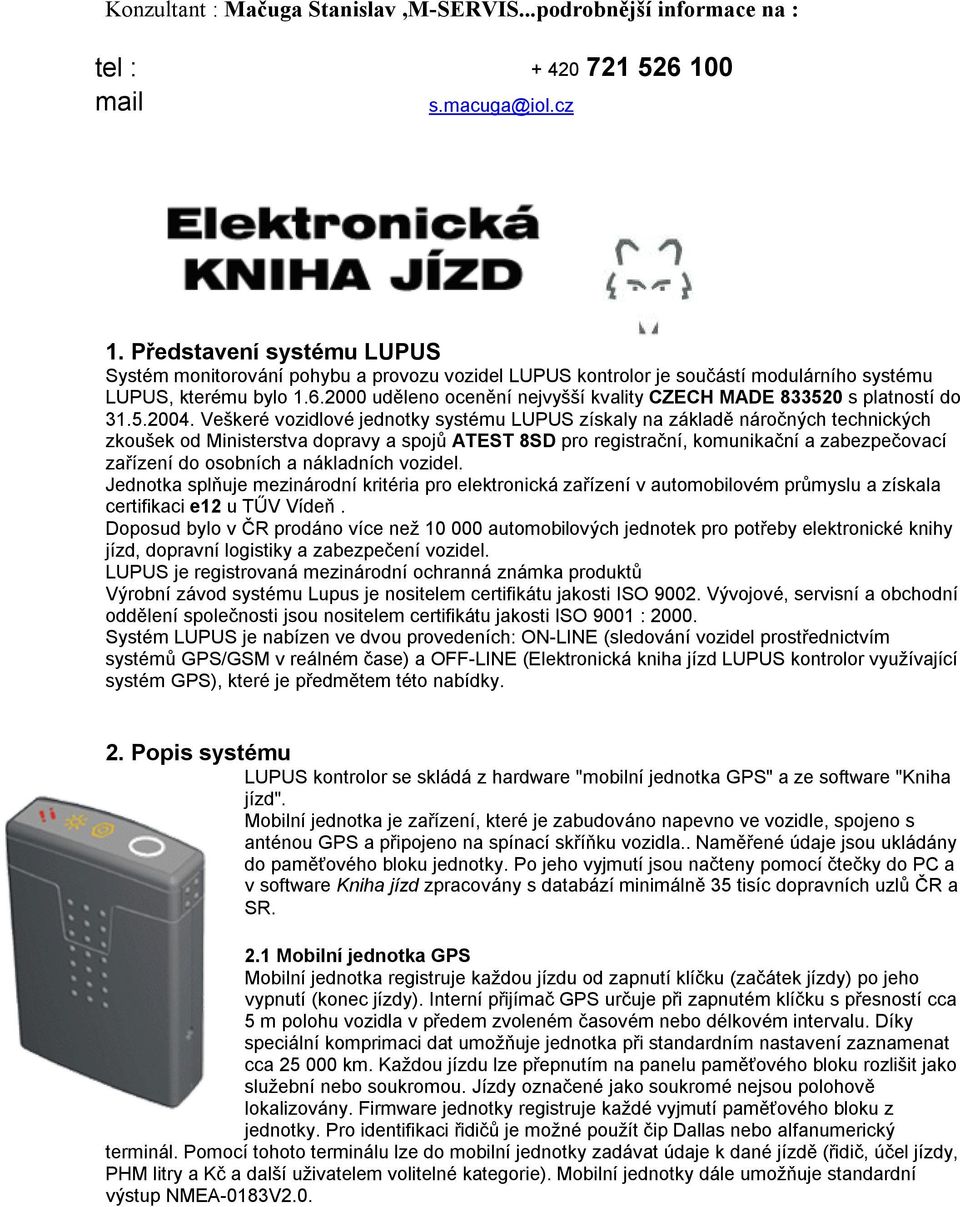

1 Konzultant : Mačuga Stanislav,M-SERVIS...podrobnější informace na : tel : mail s.macuga@iol.cz 1. Představení systému LUPUS Systém monitorování pohybu a provozu vozidel LUPUS kontrolor je součástí modulárního systému LUPUS, kterému bylo uděleno ocenění nejvyšší kvality CZECH MADE s platností do Veškeré vozidlové jednotky systému LUPUS získaly na základě náročných technických zkoušek od Ministerstva dopravy a spojů ATEST 8SD pro registrační, komunikační a zabezpečovací zařízení do osobních a nákladních vozidel. Jednotka splňuje mezinárodní kritéria pro elektronická zařízení v automobilovém průmyslu a získala certifikaci e12 u TŰV Vídeň. Doposud bylo v ČR prodáno více než automobilových jednotek pro potřeby elektronické knihy jízd, dopravní logistiky a zabezpečení vozidel. LUPUS je registrovaná mezinárodní ochranná známka produktů Výrobní závod systému Lupus je nositelem certifikátu jakosti ISO Vývojové, servisní a obchodní oddělení společnosti jsou nositelem certifikátu jakosti ISO 9001 : Systém LUPUS je nabízen ve dvou provedeních: ON-LINE (sledování vozidel prostřednictvím systémů GPS/GSM v reálném čase) a OFF-LINE (Elektronická kniha jízd LUPUS kontrolor využívající systém GPS), které je předmětem této nabídky. 2. Popis systému LUPUS kontrolor se skládá z hardware "mobilní jednotka GPS" a ze software "Kniha jízd". Mobilní jednotka je zařízení, které je zabudováno napevno ve vozidle, spojeno s anténou GPS a připojeno na spínací skříňku vozidla.. Naměřené údaje jsou ukládány do paměťového bloku jednotky. Po jeho vyjmutí jsou načteny pomocí čtečky do PC a v software Kniha jízd zpracovány s databází minimálně 35 tisíc dopravních uzlů ČR a SR. 2.1 Mobilní jednotka GPS Mobilní jednotka registruje každou jízdu od zapnutí klíčku (začátek jízdy) po jeho vypnutí (konec jízdy). Interní přijímač GPS určuje při zapnutém klíčku s přesností cca 5 m polohu vozidla v předem zvoleném časovém nebo délkovém intervalu. Díky speciální komprimaci dat umožňuje jednotka při standardním nastavení zaznamenat cca km. Každou jízdu lze přepnutím na panelu paměťového bloku rozlišit jako služební nebo soukromou. Jízdy označené jako soukromé nejsou polohově lokalizovány. Firmware jednotky registruje každé vyjmutí paměťového bloku z jednotky. Pro identifikaci řidičů je možné použít čip Dallas nebo alfanumerický terminál. Pomocí tohoto terminálu lze do mobilní jednotky zadávat údaje k dané jízdě (řidič, účel jízdy, PHM litry a Kč a další uživatelem volitelné kategorie). Mobilní jednotky dále umožňuje standardní výstup NMEA-0183V2.0.

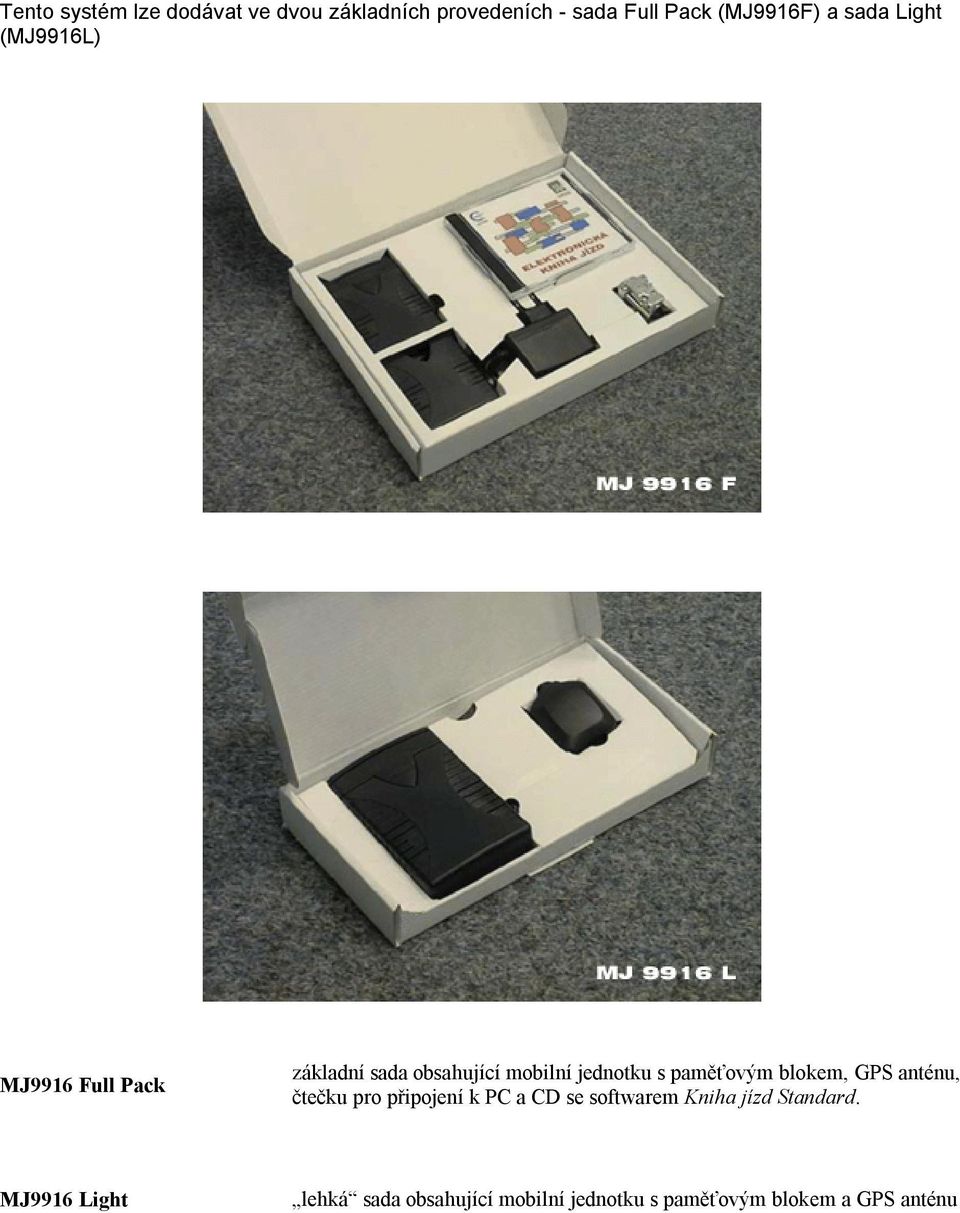

2 Tento systém lze dodávat ve dvou základních provedeních - sada Full Pack (MJ9916F) a sada Light (MJ9916L) MJ9916 Full Pack základní sada obsahující mobilní jednotku s paměťovým blokem, GPS anténu, čtečku pro připojení k PC a CD se softwarem Kniha jízd Standard. MJ9916 Light lehká sada obsahující mobilní jednotku s paměťovým blokem a GPS anténu

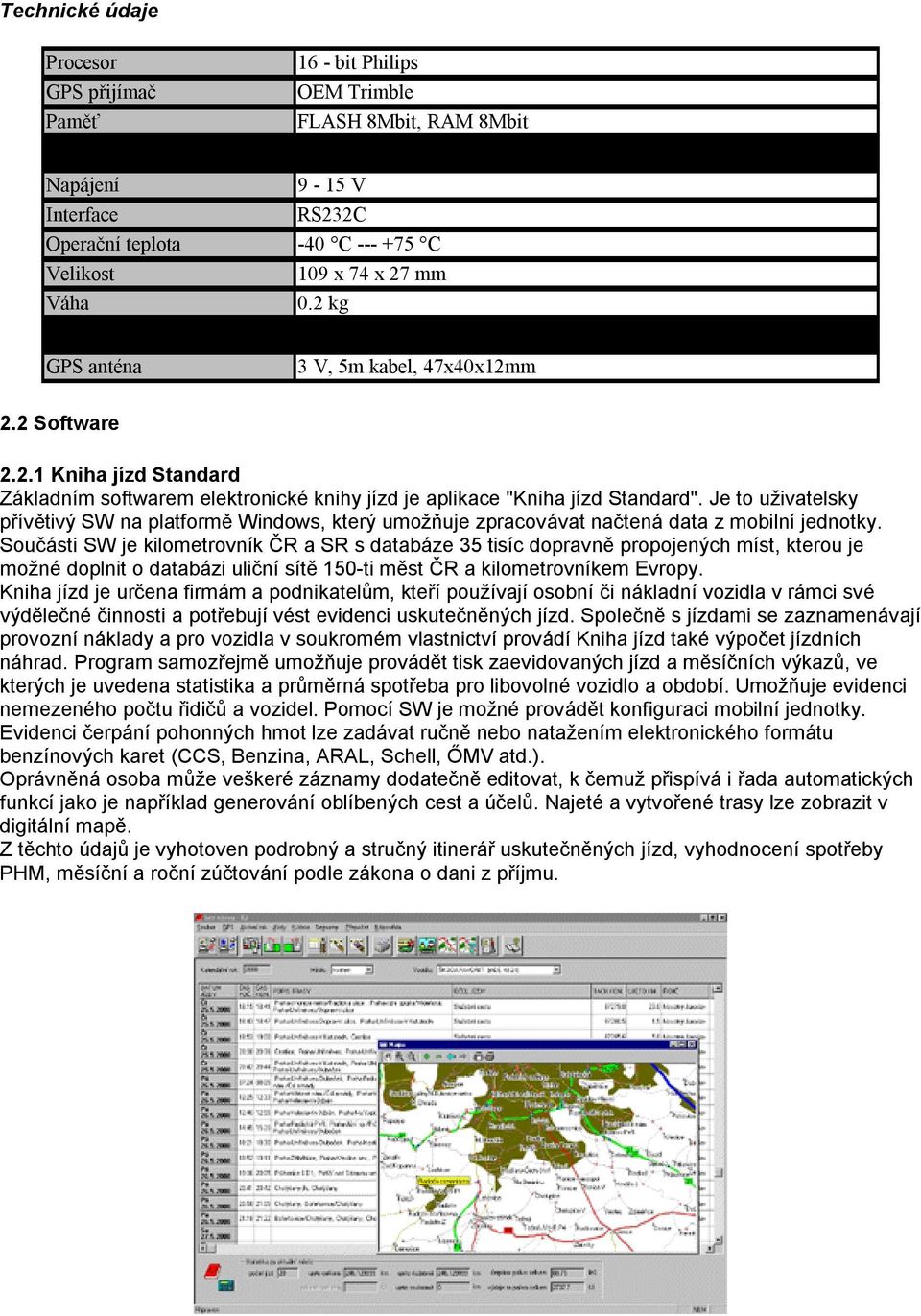

3 Technické údaje Procesor GPS přijímač Paměť 16 - bit Philips OEM Trimble FLASH 8Mbit, RAM 8Mbit Napájení 9-15 V Interface RS232C Operační teplota -40 C C Velikost 109 x 74 x 27 mm Váha 0.2 kg GPS anténa 3 V, 5m kabel, 47x40x12mm 2.2 Software Kniha jízd Standard Základním softwarem elektronické knihy jízd je aplikace "Kniha jízd Standard". Je to uživatelsky přívětivý SW na platformě Windows, který umožňuje zpracovávat načtená data z mobilní jednotky. Součásti SW je kilometrovník ČR a SR s databáze 35 tisíc dopravně propojených míst, kterou je možné doplnit o databázi uliční sítě 150-ti měst ČR a kilometrovníkem Evropy. Kniha jízd je určena firmám a podnikatelům, kteří používají osobní či nákladní vozidla v rámci své výdělečné činnosti a potřebují vést evidenci uskutečněných jízd. Společně s jízdami se zaznamenávají provozní náklady a pro vozidla v soukromém vlastnictví provádí Kniha jízd také výpočet jízdních náhrad. Program samozřejmě umožňuje provádět tisk zaevidovaných jízd a měsíčních výkazů, ve kterých je uvedena statistika a průměrná spotřeba pro libovolné vozidlo a období. Umožňuje evidenci nemezeného počtu řidičů a vozidel. Pomocí SW je možné provádět konfiguraci mobilní jednotky. Evidenci čerpání pohonných hmot lze zadávat ručně nebo natažením elektronického formátu benzínových karet (CCS, Benzina, ARAL, Schell, ŐMV atd.). Oprávněná osoba může veškeré záznamy dodatečně editovat, k čemuž přispívá i řada automatických funkcí jako je například generování oblíbených cest a účelů. Najeté a vytvořené trasy lze zobrazit v digitální mapě. Z těchto údajů je vyhotoven podrobný a stručný itinerář uskutečněných jízd, vyhodnocení spotřeby PHM, měsíční a roční zúčtování podle zákona o dani z příjmu.

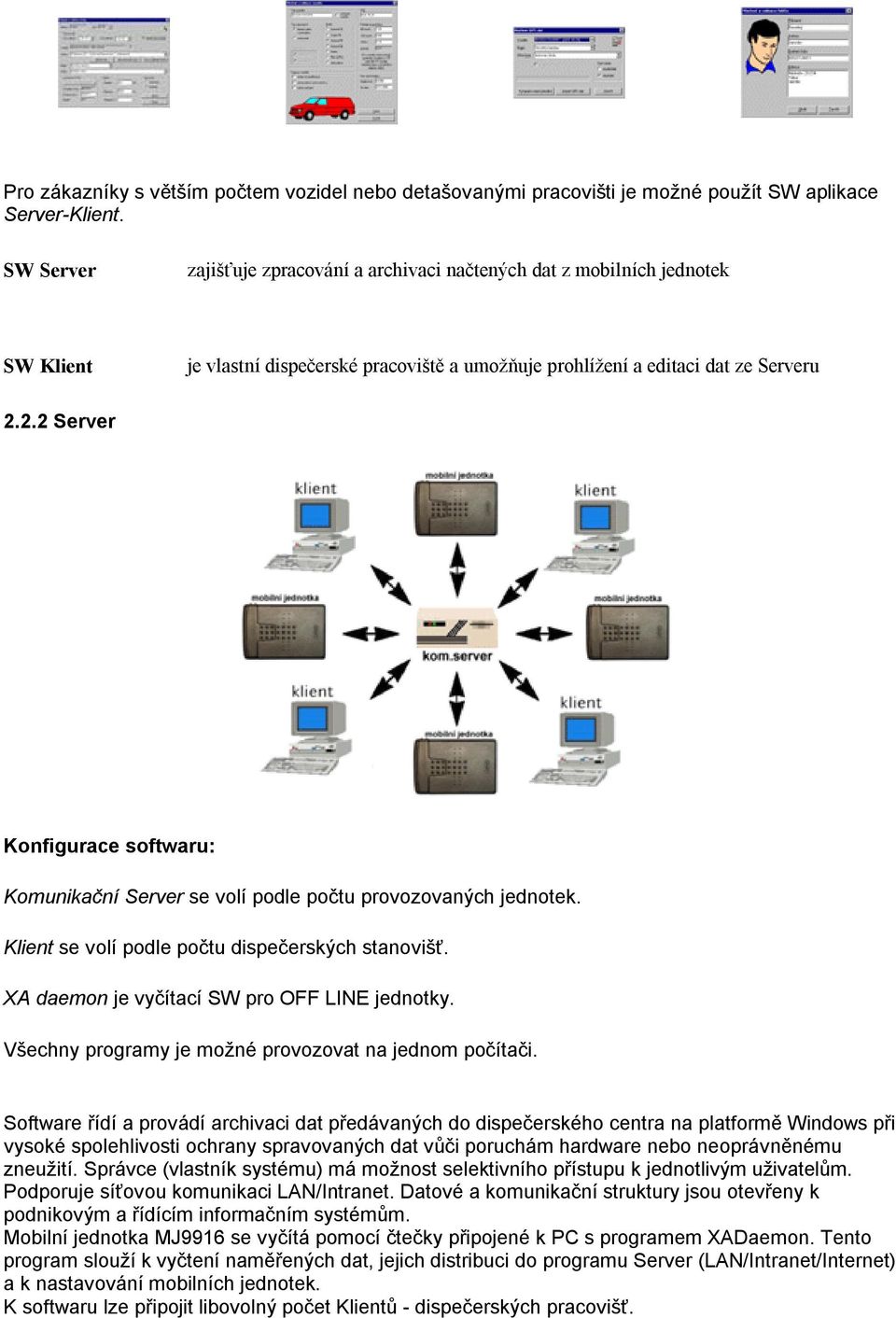

4 Pro zákazníky s větším počtem vozidel nebo detašovanými pracovišti je možné použít SW aplikace Server-Klient. SW Server zajišťuje zpracování a archivaci načtených dat z mobilních jednotek SW Klient je vlastní dispečerské pracoviště a umožňuje prohlížení a editaci dat ze Serveru Server Konfigurace softwaru: Komunikační Server se volí podle počtu provozovaných jednotek. Klient se volí podle počtu dispečerských stanovišť. XA daemon je vyčítací SW pro OFF LINE jednotky. Všechny programy je možné provozovat na jednom počítači. Software řídí a provádí archivaci dat předávaných do dispečerského centra na platformě Windows při vysoké spolehlivosti ochrany spravovaných dat vůči poruchám hardware nebo neoprávněnému zneužití. Správce (vlastník systému) má možnost selektivního přístupu k jednotlivým uživatelům. Podporuje síťovou komunikaci LAN/Intranet. Datové a komunikační struktury jsou otevřeny k podnikovým a řídícím informačním systémům. Mobilní jednotka MJ9916 se vyčítá pomocí čtečky připojené k PC s programem XADaemon. Tento program slouží k vyčtení naměřených dat, jejich distribuci do programu Server (LAN/Intranet/Internet) a k nastavování mobilních jednotek. K softwaru lze připojit libovolný počet Klientů - dispečerských pracovišť.

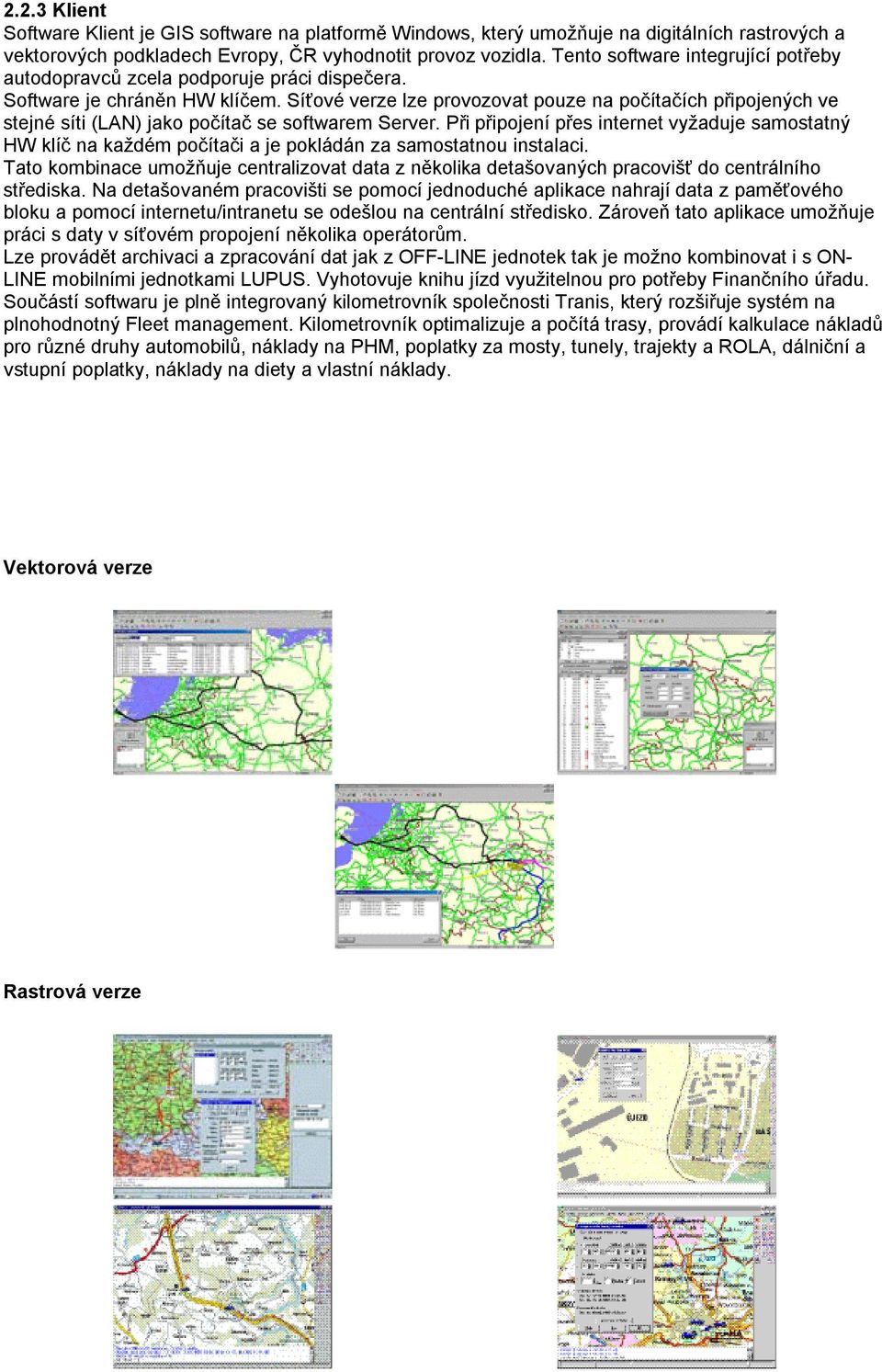

5 2.2.3 Klient Software Klient je GIS software na platformě Windows, který umožňuje na digitálních rastrových a vektorových podkladech Evropy, ČR vyhodnotit provoz vozidla. Tento software integrující potřeby autodopravců zcela podporuje práci dispečera. Software je chráněn HW klíčem. Síťové verze lze provozovat pouze na počítačích připojených ve stejné síti (LAN) jako počítač se softwarem Server. Při připojení přes internet vyžaduje samostatný HW klíč na každém počítači a je pokládán za samostatnou instalaci. Tato kombinace umožňuje centralizovat data z několika detašovaných pracovišť do centrálního střediska. Na detašovaném pracovišti se pomocí jednoduché aplikace nahrají data z paměťového bloku a pomocí internetu/intranetu se odešlou na centrální středisko. Zároveň tato aplikace umožňuje práci s daty v síťovém propojení několika operátorům. Lze provádět archivaci a zpracování dat jak z OFF-LINE jednotek tak je možno kombinovat i s ON- LINE mobilními jednotkami LUPUS. Vyhotovuje knihu jízd využitelnou pro potřeby Finančního úřadu. Součástí softwaru je plně integrovaný kilometrovník společnosti Tranis, který rozšiřuje systém na plnohodnotný Fleet management. Kilometrovník optimalizuje a počítá trasy, provádí kalkulace nákladů pro různé druhy automobilů, náklady na PHM, poplatky za mosty, tunely, trajekty a ROLA, dálniční a vstupní poplatky, náklady na diety a vlastní náklady. Vektorová verze Rastrová verze

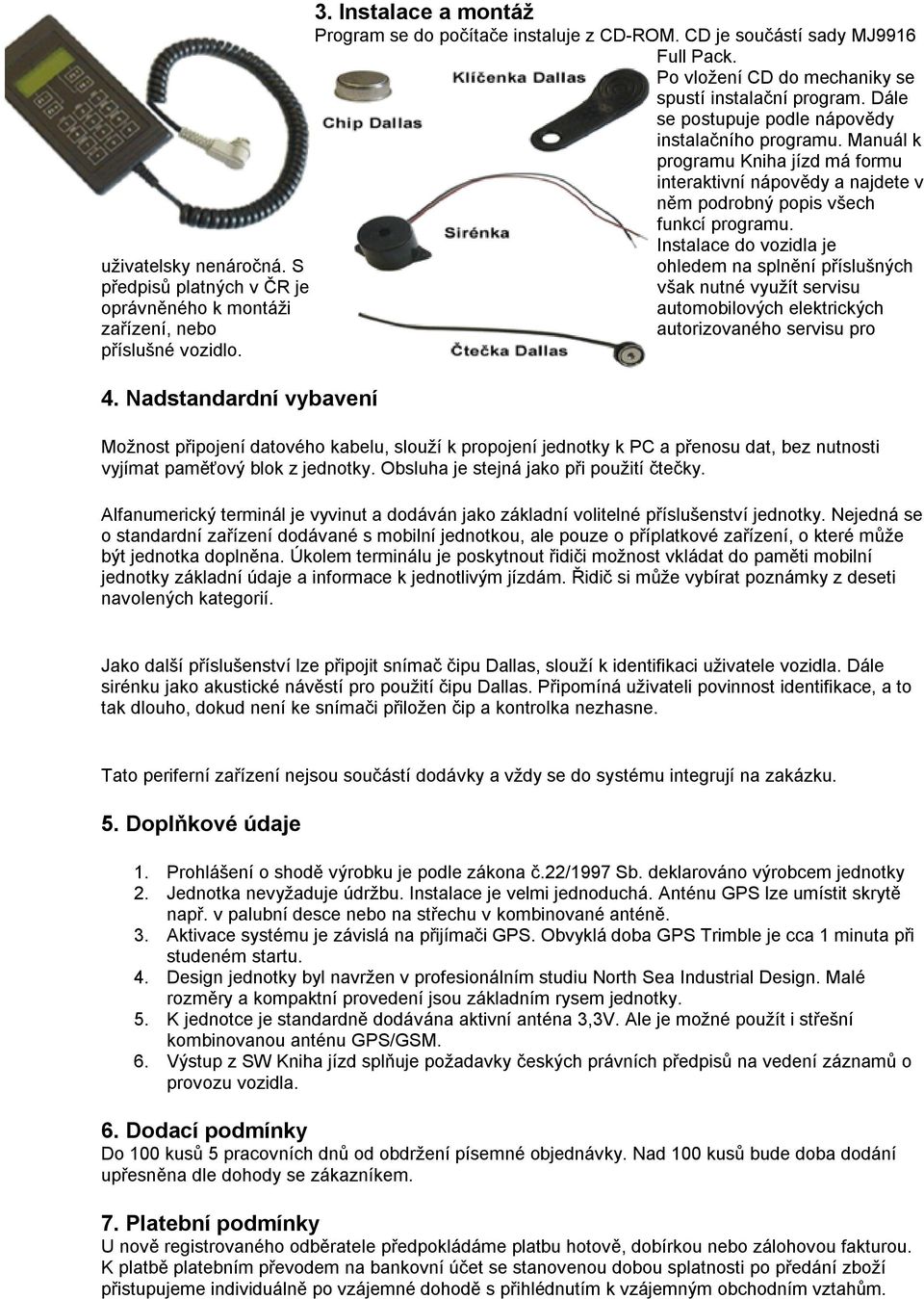

6 3. Instalace a montáž Program se do počítače instaluje z CD-ROM. CD je součástí sady MJ9916 Full Pack. Po vložení CD do mechaniky se spustí instalační program. Dále se postupuje podle nápovědy instalačního programu. Manuál k programu Kniha jízd má formu interaktivní nápovědy a najdete v něm podrobný popis všech funkcí programu. Instalace do vozidla je uživatelsky nenáročná. S ohledem na splnění příslušných předpisů platných v ČR je však nutné využít servisu oprávněného k montáži automobilových elektrických zařízení, nebo autorizovaného servisu pro příslušné vozidlo. 4. Nadstandardní vybavení Možnost připojení datového kabelu, slouží k propojení jednotky k PC a přenosu dat, bez nutnosti vyjímat paměťový blok z jednotky. Obsluha je stejná jako při použití čtečky. Alfanumerický terminál je vyvinut a dodáván jako základní volitelné příslušenství jednotky. Nejedná se o standardní zařízení dodávané s mobilní jednotkou, ale pouze o příplatkové zařízení, o které může být jednotka doplněna. Úkolem terminálu je poskytnout řidiči možnost vkládat do paměti mobilní jednotky základní údaje a informace k jednotlivým jízdám. Řidič si může vybírat poznámky z deseti navolených kategorií. Jako další příslušenství lze připojit snímač čipu Dallas, slouží k identifikaci uživatele vozidla. Dále sirénku jako akustické návěstí pro použití čipu Dallas. Připomíná uživateli povinnost identifikace, a to tak dlouho, dokud není ke snímači přiložen čip a kontrolka nezhasne. Tato periferní zařízení nejsou součástí dodávky a vždy se do systému integrují na zakázku. 5. Doplňkové údaje 1. Prohlášení o shodě výrobku je podle zákona č.22/1997 Sb. deklarováno výrobcem jednotky 2. Jednotka nevyžaduje údržbu. Instalace je velmi jednoduchá. Anténu GPS lze umístit skrytě např. v palubní desce nebo na střechu v kombinované anténě. 3. Aktivace systému je závislá na přijímači GPS. Obvyklá doba GPS Trimble je cca 1 minuta při studeném startu. 4. Design jednotky byl navržen v profesionálním studiu North Sea Industrial Design. Malé rozměry a kompaktní provedení jsou základním rysem jednotky. 5. K jednotce je standardně dodávána aktivní anténa 3,3V. Ale je možné použít i střešní kombinovanou anténu GPS/GSM. 6. Výstup z SW Kniha jízd splňuje požadavky českých právních předpisů na vedení záznamů o provozu vozidla. 6. Dodací podmínky Do 100 kusů 5 pracovních dnů od obdržení písemné objednávky. Nad 100 kusů bude doba dodání upřesněna dle dohody se zákazníkem. 7. Platební podmínky U nově registrovaného odběratele předpokládáme platbu hotově, dobírkou nebo zálohovou fakturou. K platbě platebním převodem na bankovní účet se stanovenou dobou splatnosti po předání zboží přistupujeme individuálně po vzájemné dohodě s přihlédnutím k vzájemným obchodním vztahům.

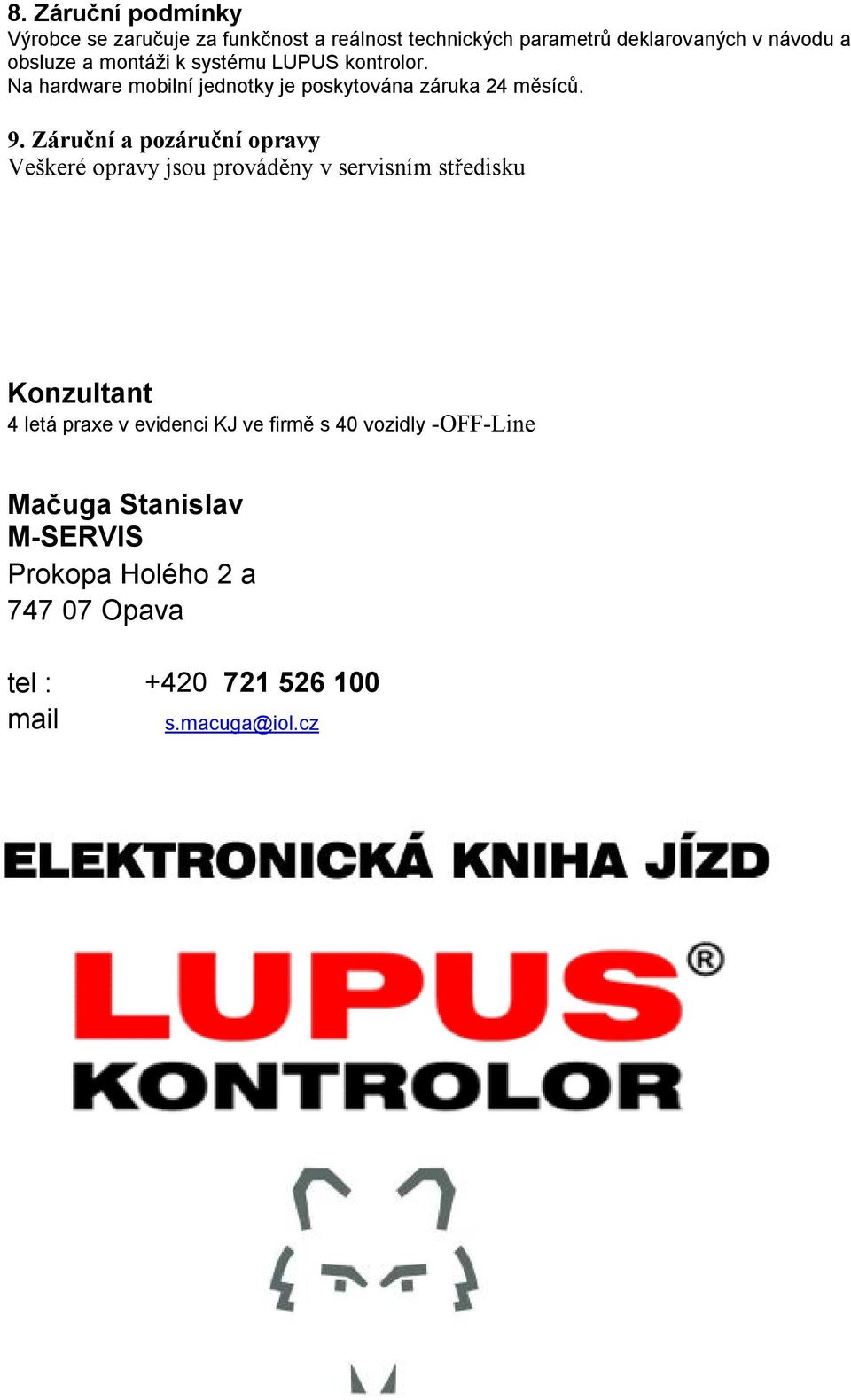

7 8. Záruční podmínky Výrobce se zaručuje za funkčnost a reálnost technických parametrů deklarovaných v návodu a obsluze a montáži k systému LUPUS kontrolor. Na hardware mobilní jednotky je poskytována záruka 24 měsíců. 9. Záruční a pozáruční opravy Veškeré opravy jsou prováděny v servisním středisku Konzultant 4 letá praxe v evidenci KJ ve firmě s 40 vozidly -OFF-Line Mačuga Stanislav M-SERVIS Prokopa Holého 2 a Opava tel : mail s.macuga@iol.cz
