Nastavení vestav ného p evodníku Ethernet -> sériová linka ES01

Transkript

1 KMB systems, s. r. o. Dr. M. Horákové 559, Liberec 7, Czech Republic tel , fax Web: Nastavení vestav ného p evodníku Ethernet -> sériová linka ES01 Aplika ní p íru ka Verze 1.0

2 Nastavení ES01 1 Nastavení p evodníku Nastavení p evodníku se skládá z nastavení rozhraní Ethernet a z nastavení seriového rozhraní. Jelikoº nastavení p evodníku se provádí p es rozhraní Ethernet, musí být nejprve zji²t n aktuální stav nastavení tohoto rozhraní. P i expedici p ístroje je vestav ný p evodník nastaven na následující standardní nastavení : IP adresa: Maska podsít : Port: 2101 Adresa za ízení: 249 (doporu uje se nem nit) Pokud není nastavení ethernetového rozhraní známo, je nutné ho zjistit pomocí tzv. Lokátoru (viz níºe). Aby bylo moºné parametry poºadovaným zp sobem zm nit, je t eba nejprve se s p evodníkem spojit. Nastavení se zpravidla provádí v míst instalace p ístroje pomocí p enosného po íta e, p ipojeného p ímo k p ístroji v takovém p ípad je pot eba pro propojení po íta e a p evodníku pouºít k íºený kabel. Jinak lze p evodník nastavit i p es sí ový switch i router. Poznámka: Z hlediska adresace za ízení je v síti Ethernet zásadním parametrem tzv. IP-adresa. Pokud je ale rozhraní Ethernet realizováno pomocí vestav ného p evodníku ES01, je t eba v rámci jedné spole né IP-adresy je²t rozli²it zprávy ur ené pro p evodník ES01 a zprávy pro vlastní p ístroj. Proto obsahují p ená²ené zprávy vedle spole né IP-adresy navíc je²t tzv. adresu za ízení. Na zprávy s adresou za ízení, odpovídající nastavené adrese p evodníku ES01, reaguje a odpovídá p evodník ES01 a do p ístroje neprocházejí. Ostatní zprávy p evodník ES01 pouze propou²tí p es vnit ní seriový kanál do p ístroje a zp t. Tím je moºné pomocí spole né IP-adresy jak nastavit p evodník ES01, tak komunikovat s p ístrojem. Zprávy, které projdou p evodníkem ES01 do p ístroje jiº obsahují pouze tuto adresu za ízení, av²ak její hodnota není pro p ístroj podstatná p ístroj zpravidla reaguje na v²echny obdrºené zprávy, které p evodník ES01 propustí. V nastavení vnit ního seriového kanálu p ístroje, k n muº je p ipojen p evodník ES01, je tedy zpravidla nutné ádn nastavit pouze komunika ní rychlost, paritu a po et p ená²ených bit a stopbit. 1.1 Postup nastavení P ístroj p ipojíme k PC pomocí k íºeného ethernetového kabelu. Ethernetovému rozhraní v PC p i adíme IP adresu: , masku podsít : (Obrázek 1). Toto nastavení nalezneme: ve Windows 7 - Start/Ovládací panely/centrum sí ových p ipojení a Sdílení/Zm nit nastavení adaptéru/vlastnosti odpovídajícího adaptéru/vlastnosti protokolu TCP/IPv4 ve Windows XP - Start/Ovládací panely/sí ová p ipojení/vlastnosti odpovídajícího adaptéru/vlastnosti protokolu TCP/IPv4 2 01/2011

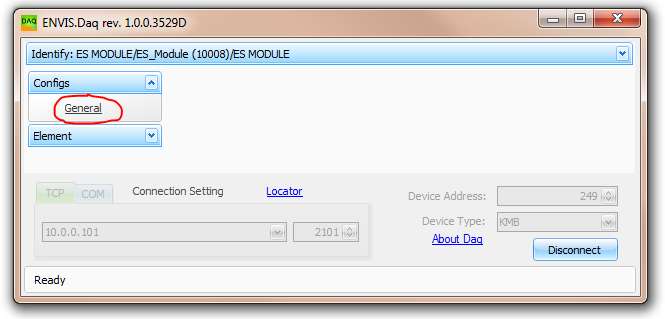

3 1 NASTAVENÍ P EVODNÍKU Nastavení ES01 Obrázek 1: Nastavení IP adresy a masky podsít ethernetového rozhraní PC Spustíme program ENVIS.Daq 1. Zobrazí se jeho vstupní okno : Obrázek 2: ENVIS.Daq - nastavení parametr pro p ipojení k vestav nému p evodníku ES01 Nastavíme parametry pro p ipojení k p ístroji, tj. IP adresu , port 2101 a adresu za ízení 249 (obrázek 2). Stiskneme tla ítko Connect a tím se spojíme s vestav ným p evodníkem. Zobrazí se hlavní okno programu ENVIS.Daq : Obrázek 3: ENVIS.Daq - hlavní okno Nyní m ºeme tla ítkem General otev ít okno nastavení p evodníku(obrázek 4). 1 P ed prvním pouºitím je t eba program ENVIS.Daq nainstalovat do po íta e. Program ENVIS v etn jeho popisu lze stáhnout ze stránek výrobce Podrobný popis instalace je uveden v p íslu²né kapitole popisu. 3 01/2011

4 1.2 Vyhledání p ístroj na ethernetové síti Nastavení ES01 Obrázek 4: Nastavení parametr vestav ného p evodníku ES01 V tomto okn lze nastavit parametry p evodníku: adresa za ízení (249), statická/dynamická adresa IP, IP adresa, maska podsít, výchozí brána, porty a také parametry vnit ní sériové linky. Parametry sériové linky musí korespondovat s nastavením p ístroje, ve kterém je p evodník vestav n. Zp sob nastavení parametr sériové linky p ístroje je popsáno v p íslu²né kapitole manuálu p ístroje. Nakonec ode²leme nastavení do p evodníku tla ítkem Send. Tím je p evodník p ipraven k provozu. 1.2 Vyhledání p ístroj na ethernetové síti Pro vyhledání p ístroj p ipojených k síti ethernet lze pouºít funkci Lokátor. Prohledávání spustíme ze vstupního okna programu tla ítkem Lokátor (Obrázek 5). Obrázek 5: Tla ítko pro otev ení okna Lokátor Tato funkce prohledá lokální sí a vytvo í seznam dostupných p ístroj (Obrázek 6). Otev e se okno Lokátor, obsahující seznam nalezených p ístroj v etn jejich komunika ních parametr (IP adresa, port, adresa p ístroje): 4 01/2011

5 1 NASTAVENÍ P EVODNÍKU Nastavení ES01 Obrázek 6: Okno Lokátor Nyní lze vybrat jeden z nalezených p ístroj a tla ítkem Set lze jeho parametry automatizovan p enést do vstupního okna programu ENVIS.Daq. Tím se v programu ENVIS.Daq p ednastaví zji²t ná adresa za ízení (p evodníku, v daném p ípad 249) a následn se lze k p evodníku p ipojit a jeho nastavení poºadovaným zp sobem upravit. Pokud chceme pracovat p ímo s p ístrojem, je nutné p ed p ipojením adresu za ízení ve vstupním okn programu ENVIS.Daq zm nit (aby se neshodovala s nastavenou adresou p evodníku ES01.) Na adresu 249 (standardní nastavení z výroby) reaguje pouze vnit ní p evodník, na v²echny ostatní adresy reaguje p ístroj, ve kterém je p evodník vestav n. 5 01/2011
