1 IPCorder KNR-100 Instala ní p íru ka 12. srpna 2007

2 2

3 Obsah 1 Instalace Obsah balení Instalace pevného disku Zapojení IPCorderu Prvotní instalace rmware Signalizace LED a tla ítka za ízení Stavy za ízení a jejich signalizace Ovládání za ízení pomocí tla ítek Aktualizace rmware 11 4 Obnovení továrního nastavení 13 5 e²ení problém v záchranném reºimu 15 3

4 4 OBSAH

5 Kapitola 1 Instalace 1.1 Obsah balení 1. IPCorder 2. adaptér napájení 3. kabel k adaptéru napájení 4. sí ový kabel 5. CD se základním rmware 6. manuál Obrázek 1.1: Obsah balení 1.2 Instalace pevného disku 1. Po stranách IPCorderu se nachází 4 ²roubky (2 na horní stran a 2 dolní stran ), jeº je t eba vy²roubovat (Obrázek 1.2 na následující stran ). 5

6 6 KAPITOLA 1. INSTALACE 2. Po jejich demontáºi nadzvedn te kryt (Obrázek 1.3). 3. SATA disk poloºte na p ipravené místo a zasu te do konektoru (Obrázek 1.4). 4. Disk ze stran p ipevn te ²roubky (Obrázek 1.5). 5. Po upevn ní pevného disku vra te zp t kryt IPCorderu a p ipevn te jej ²roubky na spodní i horní stran (Obrázek 1.2). Obrázek 1.2: roubky krytu Obrázek 1.3: Otevírání krytu KNR-100 Obrázek 1.4: Konektor disku Obrázek 1.5: Správn uchycený disk v KNR Zapojení IPCorderu IPCorder p ipojíme do po íta ové sít. Konektor RJ-45 naleznete mezi konektorem napájení a tla ítkem reset (Obrázek 1.6). Obrázek 1.6: P ipojení do sít IPCorder zapojíme do elektrické sít. Konektor pro zapojení napájení nalezneme ve spodní ásti zadního panelu (Obrázek 1.7 na následující stran ). Pokud je kabel zapojený správn, za ne blikat dioda POWER a za ízení startovat.

7 1.4. PRVOTNÍ INSTALACE FIRMWARE 7 Obrázek 1.7: Konektor napájení 1.4 Prvotní instalace rmware Po prvním zapnutí za ízení p ejde systém do tzv. záchranného reºimu. V tomto reºimu je t eba nainstalovat do za ízení rmware a naformátovat disk. Za ízení najdeme v Microsoft Windows mezi sí ovými za ízeními, po kliknutí se otev e prohlíºe se stránkou Storage Conguration (Obrázek 1.8). V p ípad, ºe Vá² prohlíºe nepodporuje automatické p esm rování, zobrazí se Vám hlavní stránka Rescue Mode (Obrázek 5.1 na stran 15). Na stránku Storage Conguration p ejdete odkazem Storage Conguration. Do kolonky Upload system package vloºíme soubor z adresá e Initial_rmware z instala ního CD. Po zmá knutí tla ítka Upload System and Setup Disk se zformátuje disk a nahraje systém. Toto m ºe dle kapacity disku trvat del²í dobu, v pr b hu akce se zobrazí ekací stránka. Za ízení nevypínáme, dokud akce neprob hne celá - mohlo by dojít k po²kození za ízení. Obrázek 1.8: Storage conguration Po dokon ení instalace rmware za ízení ohlásí výsledek akce a zobrazí aktuální stav disku. V tuto chvíli je za ízení p ipraveno k pouºití, do pracovního módu jej p epneme kliknutím na odkaz Restart in normal mode.

8 8 KAPITOLA 1. INSTALACE

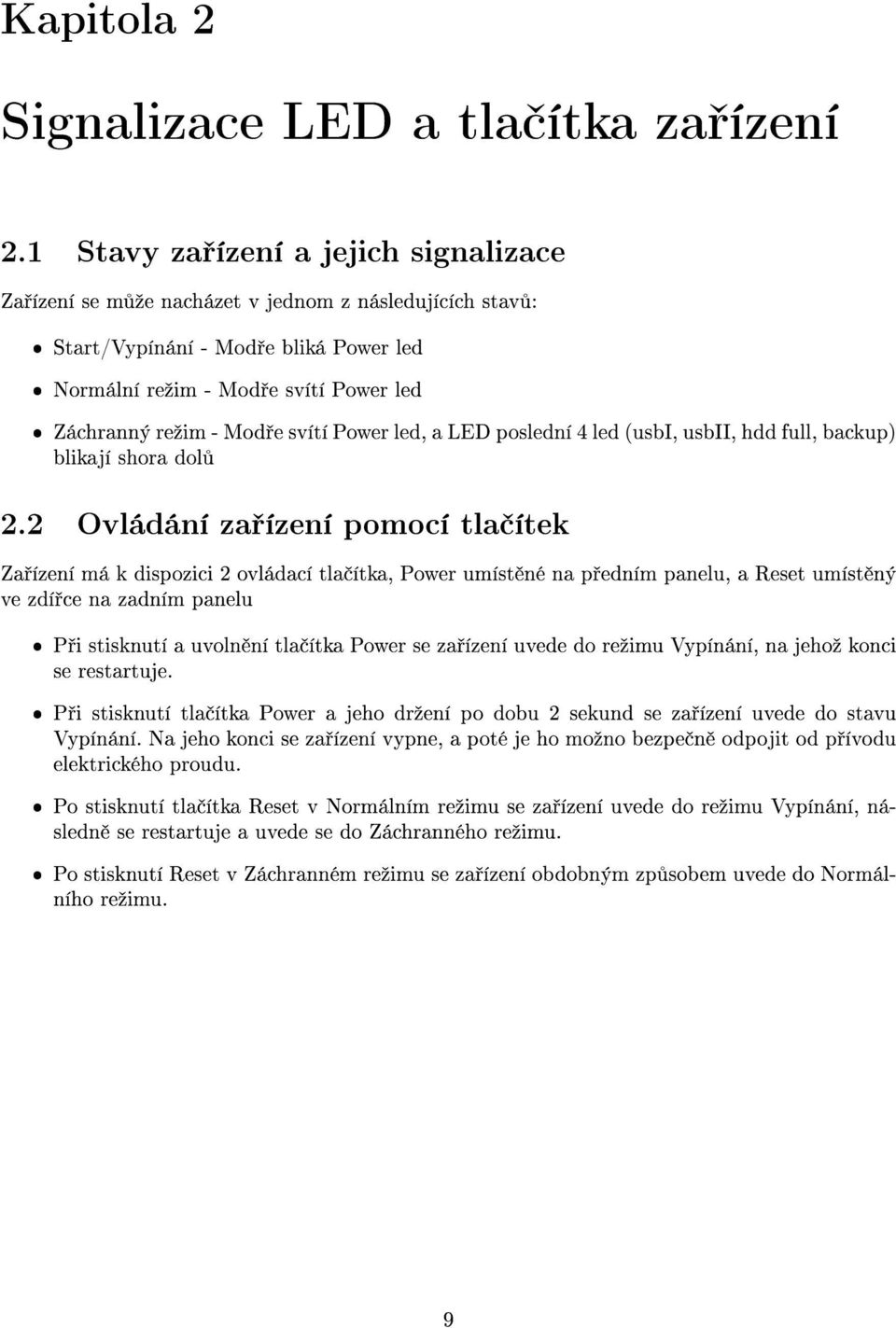

9 Kapitola 2 Signalizace LED a tla ítka za ízení 2.1 Stavy za ízení a jejich signalizace Za ízení se m ºe nacházet v jednom z následujících stav : ˆ Start/Vypínání - Mod e bliká Power led ˆ Normální reºim - Mod e svítí Power led ˆ Záchranný reºim - Mod e svítí Power led, a LED poslední 4 led (usbi, usbii, hdd full, backup) blikají shora dol 2.2 Ovládání za ízení pomocí tla ítek Za ízení má k dispozici 2 ovládací tla ítka, Power umíst né na p edním panelu, a Reset umíst ný ve zdí ce na zadním panelu ˆ P i stisknutí a uvoln ní tla ítka Power se za ízení uvede do reºimu Vypínání, na jehoº konci se restartuje. ˆ P i stisknutí tla ítka Power a jeho drºení po dobu 2 sekund se za ízení uvede do stavu Vypínání. Na jeho konci se za ízení vypne, a poté je ho moºno bezpe n odpojit od p ívodu elektrického proudu. ˆ Po stisknutí tla ítka Reset v Normálním reºimu se za ízení uvede do reºimu Vypínání, následn se restartuje a uvede se do Záchranného reºimu. ˆ Po stisknutí Reset v Záchranném reºimu se za ízení obdobným zp sobem uvede do Normálního reºimu. 9

10 10 KAPITOLA 2. SIGNALIZACE LED A TLAƒÍTKA ZA ÍZENÍ

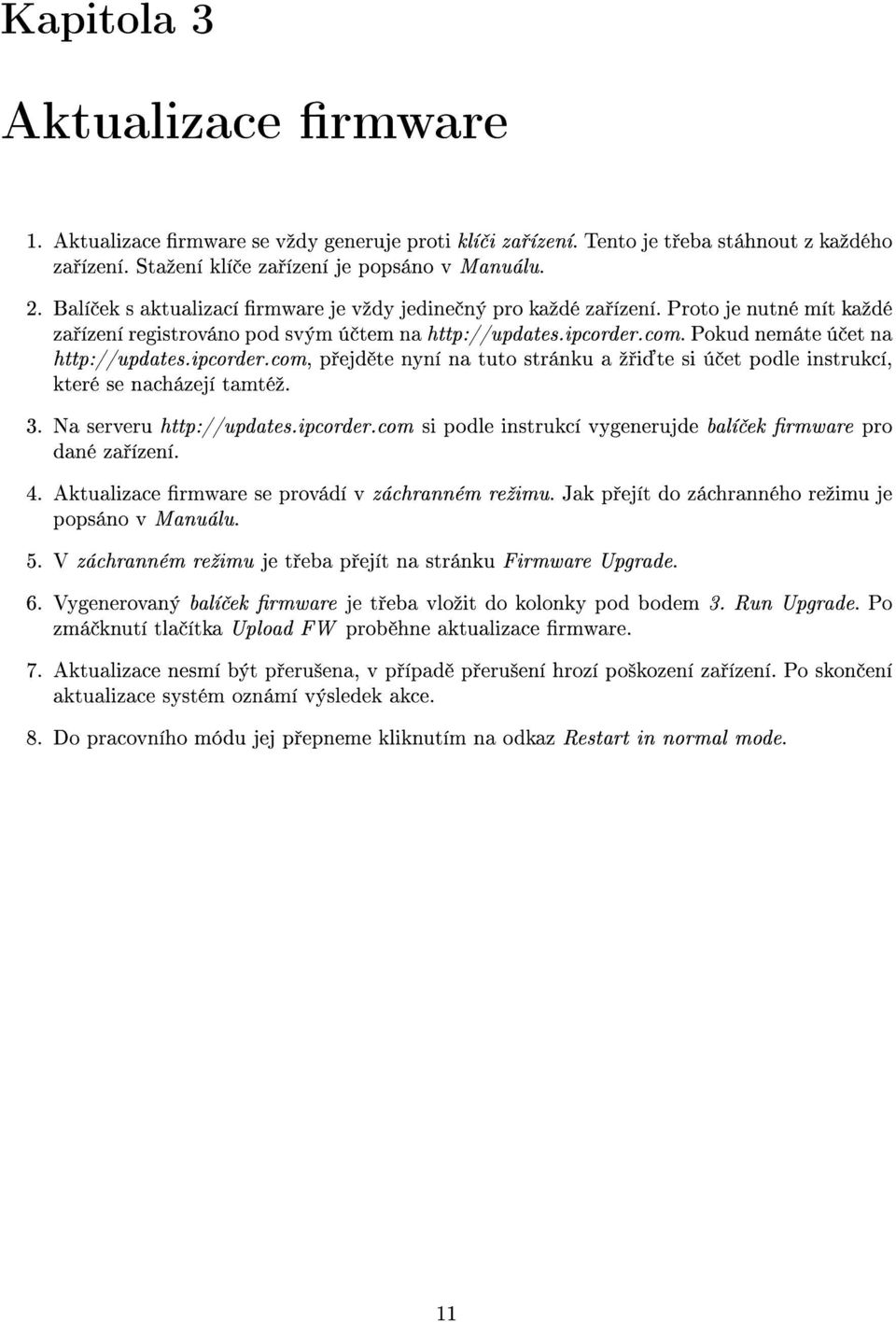

11 Kapitola 3 Aktualizace rmware 1. Aktualizace rmware se vºdy generuje proti klí i za ízení. Tento je t eba stáhnout z kaºdého za ízení. Staºení klí e za ízení je popsáno v Manuálu. 2. Balí ek s aktualizací rmware je vºdy jedine ný pro kaºdé za ízení. Proto je nutné mít kaºdé za ízení registrováno pod svým ú tem na Pokud nemáte ú et na p ejd te nyní na tuto stránku a º i te si ú et podle instrukcí, které se nacházejí tamtéº. 3. Na serveru si podle instrukcí vygenerujde balí ek rmware pro dané za ízení. 4. Aktualizace rmware se provádí v záchranném reºimu. Jak p ejít do záchranného reºimu je popsáno v Manuálu. 5. V záchranném reºimu je t eba p ejít na stránku Firmware Upgrade. 6. Vygenerovaný balí ek rmware je t eba vloºit do kolonky pod bodem 3. Run Upgrade. Po zmá knutí tla ítka Upload FW prob hne aktualizace rmware. 7. Aktualizace nesmí být p eru²ena, v p ípad p eru²ení hrozí po²kození za ízení. Po skon ení aktualizace systém oznámí výsledek akce. 8. Do pracovního módu jej p epneme kliknutím na odkaz Restart in normal mode. 11

12 12 KAPITOLA 3. AKTUALIZACE FIRMWARE Obrázek 3.1: Aktualizace rmware

13 Kapitola 4 Obnovení továrního nastavení Obnovení továrního nastavení m ºe být pot eba nap íklad p i po²kození za ízení i p ed prodejem. P i této akci jsou smazána data uloºená na disku a nastavení resetována do výchozího stavu. Proces nesmí být p eru²en, v opa ném p ípad m ºe dojít k trvalému po²kození za ízení. Ujist te se dop edu, zda je zdroj energie pro za ízení stabilní a aº do dokon ení procesu za ízení nevypínejte. Upozorn ní: data z magnetických nosi (hard disk) nelze nikdy stoprocentn odstranit. Pokud disk obsahoval citlivá data, která se nesmí dostat do rukou t etích stran, doporu ujeme disk neprodávat, ale mechanicky zni it. Obnovení továrního nastavení se provádí na stránce Factory Reset v Záchranném reºimu. Popis p echodu do záchranného reºimu viz Manuál. V záchranném reºimu klikneme na hlavní stránce (Obrázek 5.1 na stran 15) na odkaz Factory Reset. Zobrazí se stránka Factory Reset (Obrázek 4.1). Po kliknutí na tla ítko Factory reset zapo ne systém mazání dat. Tato akce m ºe trvat del²í dobu, v pr b hu se zobrazí ekací stránka, dokon ení akce systém oznámí. Obrázek 4.1: Obnovení továrního nastavení Systém, který je v stavu tovární nastavení je pot eba p ed dal²ím pouºíváním aktivovat pomocí rmware. 13

14 14 KAPITOLA 4. OBNOVENÍ TOVÁRNÍHO NASTAVENÍ

15 Kapitola 5 e²ení problém v záchranném reºimu Obrázek 5.1: Hlavní stránka záchranného reºimuu V p ípad detekce systémové chyby za ízení automaticky p ejde do Záchranného reºimu. V p ípad detekce specické chyby je zobrazena p íslu²ná stránka, na níº je popsáno doporu ené e²ení problému. Pokud je problém obecn j²í, zobrazí se Hlavní stránka záchranného reºimu (Obrázek 5.1). P ehled stavu jednotlivých komponent je p ístupný na stránce Firmware Repair, na kterou se lze dostat kliknutím na stejnojmenný odkaz. Stránka Firmware Repair (Obrázek 5.2 na následující stran ) [TODO: BUDE MOZNA CAS- TECNE ZMENENA] 15

16 16 KAPITOLA 5. E ENÍ PROBLÉM V ZÁCHRANNÉM REšIMU Obrázek 5.2: Oprava rmware

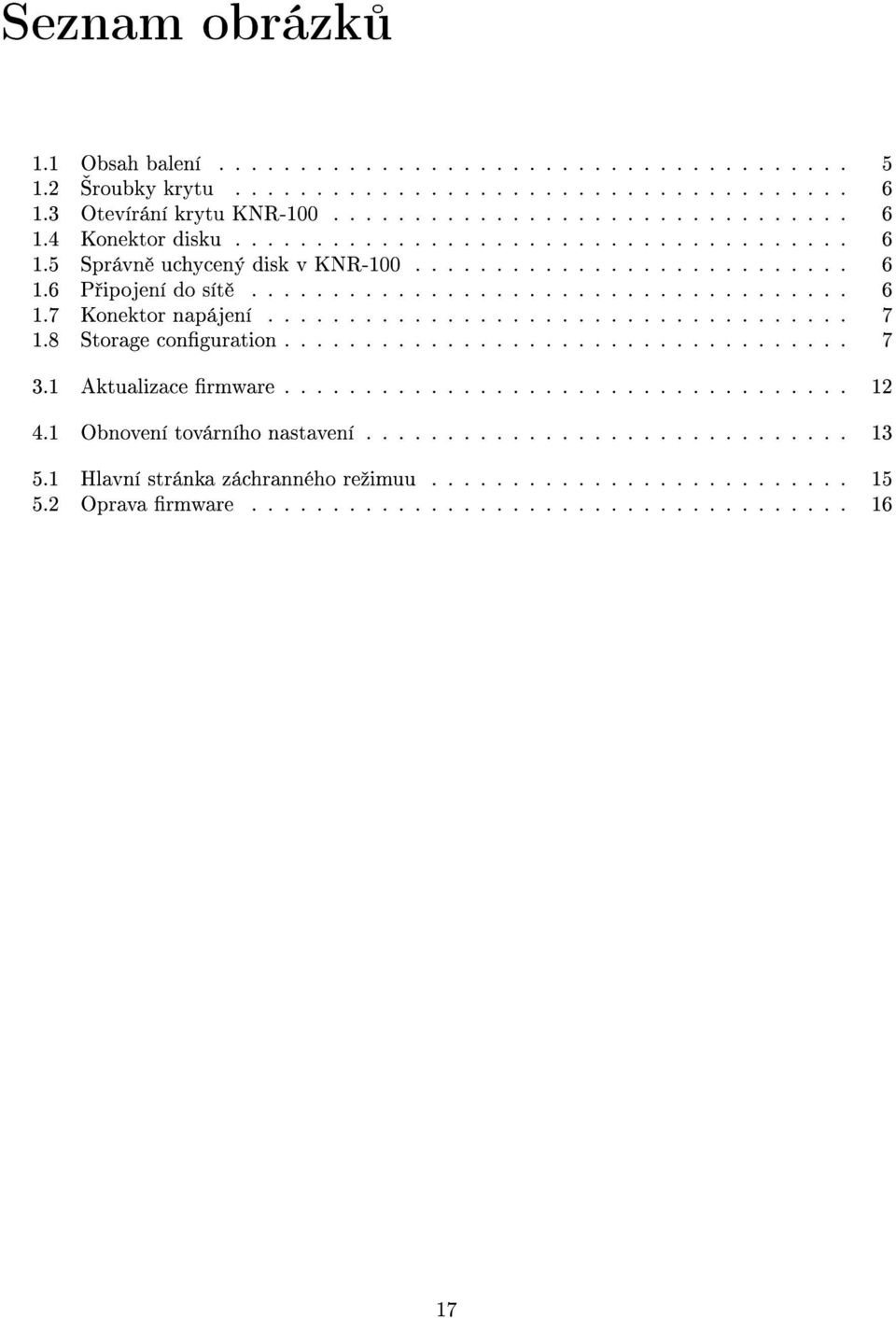

17 Seznam obrázk 1.1 Obsah balení roubky krytu Otevírání krytu KNR Konektor disku Správn uchycený disk v KNR P ipojení do sít Konektor napájení Storage conguration Aktualizace rmware Obnovení továrního nastavení Hlavní stránka záchranného reºimuu Oprava rmware
