Bezdrátová venkovní kamera s monitorem 7 QuattSecure. Obj. č.: Rozsah dodávky. Popis a ovládací prvky

Transkript

1 Rozsah dodávky Na rozdíl od běžných bezdrátových kamer probíhá v případě QuattSecure přenos digitálním způsobem. To může rušit signál. Video pak není plynulé. Bezdrátová venkovní kamera s monitorem 7 QuattSecure Obj. č.: Popis a ovládací prvky Vážený zákazníku, Kamera děkujeme Vám za Vaši důvěru a za nákup bezdrátové venkovní kamery s monitorem 7. Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod. Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst! 1 2

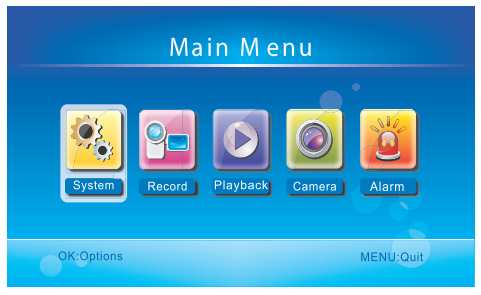

2 Zadní část kamery Monitor Dálkové ovládání Dálkové ovládání je součástí profesionální sady QuattSecure. Před uvedením přístroje do provozu odstraňte ochrannou fólii na přihrádce na baterie. Popisky tlačítek na dálkovém ovládání odpovídají funkcím tlačítek na monitoru. Baterii vyměňte pouze za baterii stejného typu: Li-Ion CR2025 (3 V). Uvedení do provozu / montáž Předtím, než namontujete kameru nebo monitor, proveďte krátký test funkčnosti. Zkontrolujte, jestli je kamera spárovaná s monitorem. Montáž kamery Kameru můžete případně zavěsit, postavit nebo namontovat na stěnu. Držák kamery rovně zašroubujte do závitu na spodní nebo horní straně kamery. Aby kamera dobře držela, zajistěte ji plastovou vroubkovanou matkou. Za účelem montáže na stěnu otevřete blokovací matici na boku držáku a vytlačte kloubovou hlavu o 90 C. V blízkosti kamery budete potřebovat síťovou zásuvku. Klávesnice na monitoru a dálkovém ovládání (volitelně) Vypínač Spuštění nahrávání Spustí periodické nahrávání kamerami v nastavitelných intervalech Režim přehrávání Otevření menu Montáž monitoru Monitor má na zadní straně výklopný stojánek a kovovou kolejničku, pomocí níž se nasazuje na nástěnný držák. Vymazání souboru v režimu přehrávání / přepnutí obrazu na AV výstup / vymazání alarmu Zobrazení obrazu z kamery na displeji Tlačítka kurzoru pro navigaci Potvrzení zadání 3 4

3 SD karta / paměťové médium Pro ukládání záznamů z monitorovacích kamer budete potřebovat nějakou paměť. Jako paměť můžete používat SD karty, USB paměťové zařízení nebo externí pevný disk. Kontrolka na displeji indikuje, zda je do přístroje vložené nějaké paměťové médium. SD karta USB paměťová jednotka Předtím, než vložíte paměťové médium, přístroj vypněte. První uvedení do provozu Propojte kameru se síťovým adaptérem. Propojte monitor se síťovým adaptérem. Pro zapnutí přístroje podržte tlačítko stisknuté po dobu 3 sekund. Provozní kontrolka se rozsvítí, na displeji se objeví modrá obrazovka a následně spárované kamery. Jestliže s monitorem nejsou spárované žádné kamery, objeví se hlášení No Signal. Jednotlivé kamery spárujte s monitorem (současně můžete s monitorem spárovat až 4 kamery). Standardně je spárování v době dodání již hotové. Startovací sadu můžete dodatečně rozšířit o další kamery. V takovém případě musí být provedeno spárování. Symboly na displeji Interval pro zobrazení je aktivovaný U aktuální kamery se zobrazuje symbol V Kamera 1 4 Do USB portu je zapojený mobilní pevný disk nebo USB paměťové zařízení Ve slotu pro SD karty byla rozpoznána SD karta Zobrazení relativní síly signálu Stav nahrávání Po úspěšném spárování uvidíte obraz z kamery na monitoru. Stiskněte tlačítko pro přepínání zobrazení na displeji. Po každém stisknutí tlačítka se zobrazení změní. Zobrazení quattro : Současné zobrazení obrazů ze všech kamer ve sníženém rozlišení. 1 kamera Zobrazuje se obraz z první kamery. Pro přepnutí na obraz z další kamery použijte tlačítka. Zobrazení 1 3 Obraz z první kamery se zobrazuje v plném rozlišení. Pro plné zobrazení obrazu z kamery stiskněte tlačítka. Stiskněte tlačítko, chcete-li udržet obraz z kamer v určitých intervalech. Při tom si můžete nastavit 5 různých intervalů, a to v menu pod položkou System > Scan Mode Period : 5, 10, 15, 20 a 30 sekund. 5 Nahrávání videa (Record) Při nahrávání videa se rozlišují různé druhy nahrávání: Ruční nahrávání, nahrávání řízené časem a nahrávání řízené alarmem. Ruční nahrávání Pomocí tlačítek označte určitou kameru za aktivní kameru pro nahrávání. Spusťte nahrávání pomocí tlačítka. Na displeji se objeví symbol, který indikuje, že bylo spuštěno nahrávání. Chcete-li nahrávání zastavit, znovu stiskněte tlačítko. Nahrávání řízené časem Čas pro spuštění a zastavení nahrávání se programuje v menu Timer Recording. Poté, co bylo nahrávání ukončeno, bude nahrávka automaticky uložena. Pro přechod do menu stiskněte tlačítko. Pomocí tlačítek zvolte položku menu Record a potvrďte tlačítkem. Pomocí tlačítek zvolte položku menu Timer Record a potvrďte tlačítkem. Pomocí tlačítek zvolte položku menu New Schedule a potvrďte tlačítkem. Pro vymazání již naprogramovaného časového schématu stiskněte tlačítko. Hodnotu nastavte pomocí tlačítek. Zadání potvrďte a z nastavení odejděte pomocí tlačítka. Poté, co jste dokončili nastavení, začne přístroj automaticky nahrávat v naprogramovaném čase. Jestliže během nahrávání stisknete tlačítko, aktuální kamera nahrávání zastaví. 6

4 Chcete-li spustit přehrávání, stiskněte tlačítko. nebo Stiskněte tlačítko, zvolte Playback a potvrďte pomocí tlačítka. Pomocí tlačítek zvolte adresář a potvrďte tlačítkem. Pomocí tlačítek zvolte některé video a přehrávání spusťte tlačítkem. Nahrávání řízené alarmem Jestliže se do snímané oblasti pohybového senzoru (PIR) dostane člověk nebo větší zvíře, automaticky se spustí nahrávání. Pro přechod do menu stiskněte tlačítko. Pomocí tlačítek zvolte položku menu Record a potvrďte tlačítkem. Pomocí tlačítek zvolte položku menu PIR Recording a potvrďte tlačítkem. Pomocí tlačítek vyberte kameru, která má být touto událostí spuštěna, a tlačítkem ji zapněte ON (zapnuto), nebo vypněte Off (vypnuto). Pro uložení nastavení a odchod z menu stiskněte tlačítko. Pro stornování stiskněte tlačítko. Zapnutí/vypnutí pomocí tlačítek. Zadání potvrďte a z nastavení odejděte pomocí tlačítka. Tlačítka Rychlé převíjení vpřed vzad Tlačítko Přehrávání/Přestávka Tlačítko Storno Tlačítko Vymazání souboru Před vymazáním souborů se nezobrazuje žádný dialog. Je možné vymazat pouze prázdný adresář. Výstup AV Přístroj lze pomocí AV kabelu, který je součástí dodávky, připojit k většímu monitoru, resp. televizoru. Propojte za tímto účelem výstup AV s vhodnou zdířkou na televizoru. Pro přepínání obrazu mezi výstupem AV a displejem stiskněte tlačítko. Systémová nastavení Pomocí Systémových nastavení můžete přístroj do značné míry přizpůsobit svým požadavkům. V normálním provozním režimu stiskněte tlačítko a přejděte do hlavního menu. Pomocí tlačítek zvolte System. Nahrávky se automaticky ukládají každých 5 minut. Můžete současně ukládat nahrávky z až 4 kamer. Pro každou kameru je zřízen vlastní soubor. Kombinace nahrávání řízeného časem a nahrávání řízeného alarmem není možná. Přehrávání / Vymazání souboru 7 8

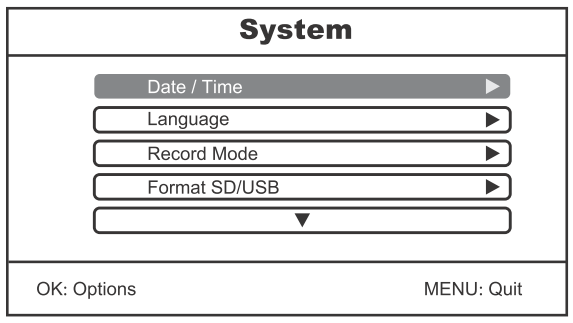

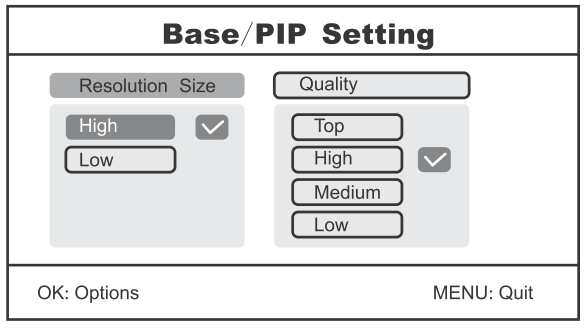

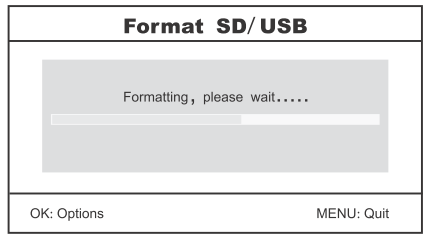

5 Přehled systémového menu Date/Time pro nastavení data a času Language pro nastavení jazyka displeje Record Mode pro chování přístroje v případě, že je paměťové médium zaplněné Format SD/USB pro zformátování připojených datových nosičů Storage for Recording pro volbu mezi SD Card (SD kartou) nebo USB Device (USB paměťovým médiem) Display items pro volbu zobrazení: RSSI (síla signálu), time (čas), SD/USB status stav SD/USB a Camera (název kamery). TV System pro volbu televizní normy PAL nebo NTSC System Information pro zobrazení informací o přístroji System Upgrade pro upgrade firmware v monitoru a kameře Scan Mode Period pro nastavení intervalu pro zobrazování obrazu z kamer Mute pro vypnutí zvuku v monitoru Load Default pro resetování přístroje na výchozí nastavení Brightness pro nastavení jasu v 5 stupních Volume hlasitost si můžete nastavit rovněž v 5 stupních Format SD/USB Pomocí formátování je datový nosič ve slotu pro SD karty nebo v USB portu připraven pro ukládání záznamu, resp. jsou z datového nosiče vymazána všechna data. Formátování se spustí okamžitě. Poté, co jste zvolili SD kartu nebo USB paměťové zařízení, nebudete již dotázáni, zda si přejete data vymazat. Pomocí tlačítek zvolte položky menu a potvrďte tlačítkem. Cancel SD Card USB Device Storno Zformátování SD karty Zformátování datového nosiče v USB portu Pro volbu položky menu stiskněte tlačítko. Date/Time (datum/čas) Poté, co bylo dokončeno formátování, objeví se hlášení Format Successfully. Storage for Recording Pomocí tlačítek zvolte Card (SD karta) nebo USB Device (USB paměťové zařízení) pro ukládání záznamu a potvrďte pomocí tlačítka. Display items Na displeji se mohou zobrazovat různé symboly. Na výběr máte: Hodnotu nastavte pomocí tlačítek. Zadání potvrďte a z nastavení odejděte pomocí tlačítka. Language (jazyk na displeji) Pomocí tlačítek zvolte požadovaný jazyk. V okamžiku předání tohoto návodu k obsluze do tisku byla k dispozici pouze angličtina. Record Mode Pomocí Record Mode (režim nahrávání) můžete nastavit, jak se má přístroj chovat v okamžiku, kdy je paměť zaplněná. Pomocí tlačítek zvolte položku menu Normal nebo Overwrite (přepsat) a potvrďte tlačítkem. RSSI (síla signálu) SD/USB status (stav SD karty / USB paměťového zařízení) Camera (název kamery) Zobrazení /odstranění symbolu pomocí tlačítka. Odchod a uložení pomocí tlačítka. TV System Volba televizní normy PAL nebo NTSC. Normal Overwrite Jestliže je SD karta, externí pevný disk nebo USB paměťové zařízení plné, přístroj automaticky ukončí další nahrávání. Jestliže je SD karta, externí pevný disk nebo USB paměťové zařízení plné, vymaže přístroj nejstarší záznamy, a tím zajistí dostatek volné paměti pro uložení dalšího záznamu. System Information Pro zobrazení verze softwaru a připojených kamer. Odchod po stisknutí tlačítka nebo. 9 10

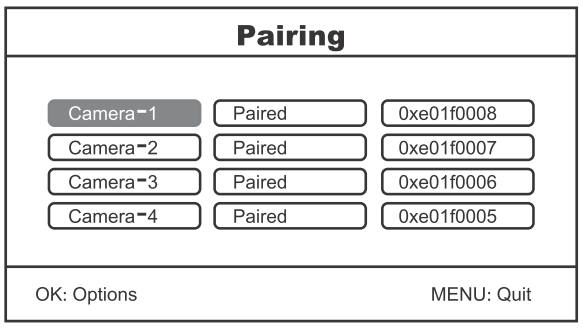

6 System Upgrade Informujte se o upgrade a jeho provedení na adrese Chybně provedený upgrade může způsobit poškození přístroje nebo k němu připojené kamery. Scan Mode Period Nastavení intervalu, v němž se střídá obraz z jednotlivých připojených kamer. Na výběr máte 5, 10, 15, 20 a 30 sekund. Nastavení uložte pomocí tlačítka. Mute (je deaktivované po odpojení od sítě) Pro vypnutí reproduktoru v monitoru. On = reproduktor vypnutý, Off = reproduktor zapnutý Nastavení uložte pomocí tlačítka. Load Default Návrat přístroje do výchozího stavu. Zvolte OK pro návrat do výchozího stavu nebo Cancel pro storno. Poté, co se objeví hlášení Loading default, please wait... se přístroj vrátí do systémového menu. Existují 3 nastavení kamery: Pairing, Active a PIP. Pairing (spárování) Na rozdíl od analogového přenosu, při němž jsou k dispozici 4 pevné kanály, probíhá přenos digitálním způsobem ve formě datových balíčků. Výhodou je, že je digitální přenos odolnější vůči rušení než analogový přenos. Aby se kamera mohla spojit s monitorem, musí být provedeno spárování. Zpravidla je spárování provedeno už u výrobce. Spárování provádějte v blízkosti monitoru. Zvolte Pairing (spárování). Brightness (jas) Pro nastavení jasu displeje. K dispozici je 5 stupňů. Volume Pro nastavení hlasitosti. K dispozici je 5 stupňů. Vyberte kameru. Nastavení kamery Pro přechod do menu stiskněte tlačítko. Pomocí tlačítek zvolte položku menu Camera a potvrďte tlačítkem

7 V průběhu následujících 35 sekund stiskněte na 2 sekundy tlačítko pro spárování na zadní straně kamery. LED kontrolka na kameře indikující spárování rychle bliká. Existují 2 rozlišení obrazu High (vysoké) a Low (nízké) a čtyři stupně komprimace. Nejnižší stupeň komprimace, a tedy nejlepší kvalitu obrazu, má nastavení Top. Vyberte kameru. Jestliže bylo spárování úspěšné, objeví se hlášení Pairing OK. Jestliže spárování nebylo úspěšné, objeví se hlášení Pairing failed. Active (zapnutí kamery) Jestliže kamera není zapnutá, nevykonává žádné funkce, ani automatický alarm, ani nahrávání a přenos videozáznamu. Kamera je zapnutá, když je nastavená na ON. Zvolte Resolution Size (rozlišení) nebo Quality (kvalita) pomocí tlačítek. Zobrazení /odstranění symbolu pomocí tlačítka. Bezpečnostní předpisy, údržba a čištění Z bezpečnostních důvodů a z důvodů registrace (CE) neprovádějte žádné zásahy do jednotlivých komponentů kamery. Případné opravy svěřte odbornému servisu. Nevystavujte tento výrobek přílišné vlhkosti, nenamáčejte jej do vody, nevystavujte jej vibracím, otřesům a přímému slunečnímu záření. Tento výrobek a jeho příslušenství nejsou žádné dětské hračky a nepatří do rukou malých dětí! Nenechávejte volně ležet obalový materiál. Fólie z umělých hmot představují veliké nebezpečí pro děti, neboť by je mohly spolknout. Zapnutí/vypnutí pomocí tlačítek. Potvrzení a uložení pomocí tlačítka. PIP (kvalita videa) Kvalita obrazu při přenosu je určena dvěma faktory: 1. rozlišení a 2. stupeň komprimace. V prvním kroku získáte přehled o nastavení jednotlivých kamer a ve druhém kroku si můžete nastavit kvalitu obrazu pro každou kameru. Pokud si nebudete vědět rady, jak tento výrobek používat a v návodu nenajdete potřebné informace, spojte se s naší technickou poradnou nebo požádejte o radu kvalifikovaného odborníka. K čištění jednotlivých částí používejte pouze měkký, mírně vodou navlhčený hadřík. Nepoužívejte žádné prostředky na drhnutí nebo chemická rozpouštědla (ředidla barev a laků), neboť by tyto prostředky mohly poškodit displej monitoru či povrchy jednotlivých komponentů venkovní kamery 13 14

8 Manipulace s bateriemi a akumulátory Nenechávejte baterie (akumulátory) volně ležet. Hrozí nebezpečí, že by je mohly spolknout děti nebo domácí zvířata! V případě spolknutí baterií vyhledejte okamžitě lékaře! Baterie (akumulátory) nepatří do rukou malých dětí! Vyteklé nebo jinak poškozené baterie mohou způsobit poleptání pokožky. V takovémto případě použijte vhodné ochranné rukavice! Dejte pozor nato, že baterie nesmějí být zkratovány, odhazovány do ohně nebo nabíjeny! V takovýchto případech hrozí nebezpečí exploze! Nabíjet můžete pouze akumulátory. Vybité baterie (již nepoužitelné akumulátory) jsou zvláštním odpadem a nepatří do domovního odpadu a musí být s nimi zacházeno tak, aby nedocházelo k poškození životního prostředí! K těmto účelům (k jejich likvidaci) slouží speciální sběrné nádoby v prodejnách s elektrospotřebiči nebo ve sběrných surovinách! Šetřete životní prostředí! Recyklace Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů. Likviduje odpad na konci doby životnosti výrobku přiměřeně podle platných zákonných ustanovení. Šetřete životní prostředí! Přispějte k jeho ochraně! Záruka Na systém venkovní kamery s monitorem poskytujeme záruku 24 měsíců. Záruka se nevztahuje na škody, které vyplývají z neodborného zacházení, nehody, opotřebení, nedodržení návodu k obsluze nebo změn na výrobku, provedených třetí osobou. Technické údaje Kamera Obrazový senzor 0,5 mm (1/5 ) Farb CMOS Rozlišení videa pixelů, pixelů Pozorovací úhel 85 Napájení 5 V AC/350 ma Velikost mm (bez držáku) Hmotnost 282 g Provozní teplota 10 až 50 C Vlhkost prostředí 15 až 85 % RH Monitor Displej 17,78 mm (7'') TFT Rozlišení pixelů SD karta do 32 GB, (rychlost 4 ) Externí pevný disk až 1 TB Přenosová rychlost 30 Bps (max.) Rozlišení videa VGA Formát videa AVI Připojení USB 2.0 Napájení 5 V AC/650 ma Velikost mm Hmotnost 492 g Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o. Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu společnosti Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny! Copyright Conrad Electronic Česká republika, s. r. o. MIH/11/
