1 Manual Scia Engineer Manuál pro zadávání rámové konstrukce Václav Buršík

2 Soubor - Nový ikona Konstrukce s výpočtem

3 V rolovacích oknech vybereme tyto položky: materiál dle zadání typ konstrukce český národní dodatek Další záložky není třeba pro tento příklad vyplňovat a můžeme potvrdit OK

4 Provedeme kontrolu základních parametrů: Nakonec otevřeme v Hlavním stromu záložku Konstrukce Můžeme si vypnout zobrazení základního rastru Zkontrolujeme základní jednotky a pracovní prostor

5 Projekt uložíme: Soubor Uložit jako Stiskneme Uložit a průběžně během práce ukládáme ikonou diskety

6 Dialogové okno pro zadání vlastností průřezu otevřeme klinutím na tuto ikonu (nebo Menu Knihovny Průřezy) Před zadáním samotné konstrukce je třeba zadat průřezy prvků našeho rámu

7 Vybereme obdélníkový průřez Stiskneme Přidat

8 Změníme jméno průřezu Zadáme rozměry průřezu Vytvoříme průřez pro sloup

9 Změníme jméno průřezu Zadáme rozměry průřezu Vytvoříme další průřez pro příčle

10 Zavřeme obě dialogvá okna a přikročíme k vlastní konstrukci

11 Nyní máme 2 možnosti: Můžeme po jednotlivých prvcích poskládat celou konstrukci rámu Nebo je možné zadání zrychlit pomocí rozšířeného zadání

12 Rám 2D Pravidelný rošt Zrychlené zadání je následující: v Hlavním stromu otevřeme - Rozšířené zadání - Katalogové bloky

13 Zadáme potřebné parametry:

14 Zadáme rozměry dle zadání Sloupu přiřadíme průřez Sloup a nosníku průřez Příčle

15 Stisknutím OK vložíme vytvořený rám

16 Do příkazového řádku napíšeme 0 a stiskneme Enter, tím se rám vloží do počátku souřadnicového systému

17 Nakonec stisknutím Esc ukončíme zadávání Nebo stisknutím tlačítka bude kurzor zachytávat body rastru a můžeme vložit na libovolný bod, jehož souřadnice jsou zobrazeny zde

18 Dále zadáme podpory V záložce Výpočtová data, Podpora, v uzlu Potřebujeme zadat vetknutí, proto zamezíme pohybu ve všech směrech podpory výběrem Tuhý Nebo stačí kliknout na ikonu vetknutí

19 Dodatečně lze i po zadání upravovat vlastnosti podpor Označíme všechny uzly, kde budou podpory přetáhnutím Nebo jednotlivě na každý uzel klikneme

20 Vytvoří se podpory, stisknutím Esc ukončíme zadávání

21 Pokud nejsou zřetelně vidět, můžeme jejich zobrazení zvětšit podle potřeby zde z 1 na 4 násobek (toto číslo ovlivňuje také vykreslení zatížení a výsledků kvůli kterým bude výhodnější později násobek snížit)

22 Pokud máte například obdélníkový sloup, můžete si ověřit, že ho máto správně zadaný: Tímto tlačítkem otočíme konstrukci do axonometrie Takto je rám správně Stiskem těchto dvou tlačítek zapnete vykreslování geometrie prvků

23 Stiskem těchto tlačítek vrátíme původní pracovní zobrazení

24 Sloup je otočený do méně výhodné pozice Takto je rám špatně

25 Dále zadáme zatížení

26 Rozevřeme dialogové okno pro zadání zatížení

27 1. Zatěžovací stav je vždy přednastaven jako Typ zatížení: Vlastní tíha Pro tento případ bude výhodnější postupovat trochu jinak a změnit Typ zatížení na Standard

28 Název změníme pro pozdější snazší orientaci na Stálé Působení zvolíme také Stálé

29 Rovnou vytvoříme další zatěžovací stavy

30 Název: Nahodilé Přidáme popis: plné Působení: Nahodilé

31 Popis změníme na šach jako šachovnicové zatížení Dále můžeme zavřít a začít zadávat samotná břemena

32 Zůstal aktivní zšachovnicový zatěžovací stav můžeme ponechat Zvolíme spojité zatížení Můžeme upravit název opět pro lepší orientaci, například pro zatížení střechy q,stř Směr zatížení svislý, tedy Z Hodnotu zatížení zadáme podle zadání (respektive výpočtu), veškeré spojité zatížení zadáváme v kn/m!!!

33 Vybereme prvek a klikneme, Esc ukončíme výběr

34 Pro kontrolu můžeme zapnout popis a hodnoty zatížení

35 Další zadáme zatížení běžného podlaží Změníme na vypočtenou hodnotu

36 Označíme všechny pruty v šachovnicovém rozložení a ukončíme zadávání

37 Nyní pokud jste ještě nesnížili násobek vykreslení se mohlo zatížení stát nepřehledné

38 Tento zatěžovací stav je hotov, můžeme zadat Nahodilé - plné

39 Analogicky umístíme zatížení jako v předchozím ZS a přejdeme ke Stálému zatížení

40 Vlastní tíha sloupu q,sloup Změníme na vypočtenou hodnotu

41 Přiřadíme každému sloupu v každém patře

42 Stálé zatížení střechy g,stř Změníme na vypočtenou hodnotu

43 Stálé zatížení na střechu

44 Stálé zatížení podlaží g,patro Změníme na vypočtenou hodnotu

45 Stálé zatížení běžné podlaží

46 Zatížení rámu máme zadané, teď vytvoříme jejich kombinace

47 Dvojitým kliknutím, nebo přetažením do vedlejšího okna zadáme z jakých zatěžovacích stavů se bude tato kombinace skládat Název kombinace Ponecháme základní typ kombinace Popis kombinace

48

49 Potřebujeme vytvořit ještě jednu kombinaci

50 Stejným způobem odstraníme z KZS2 ZS plné a přidáme ZS šach Název kombinace Popis kombinace

51

52 Součinitele zatížení jsou již zahrnuty v našem výpočtu a proto se v tomto případě už nevyskytují žádné

53 Vždy je vhodné provést kontrolu geometrických dat před výpočtem

54

55 A také propojit prvky/uzly

56

57 Na této malé konstrukci by mělo být vše v pořádku, ale pokud bychom jí například skládali ze samostatných prvků, mohla by se někde vyskytovat chyba

58 Spustíme Výpočet

59 Okno nám oznámí max. posun a max. natočení - Vyhovuje

60 Objeví se nová záložka: Výsledky

61 Otevřeme přemístění uzlů Zatěžovací stav přepneme na Kmbinace Zvolíme KZS1 nebo KZS2 Vždy když změníme parametry toho, co chceme vykreslit, musíme kliknout na Obnovit

62 Hodnoty přemístění uzlů

63 Kombinace KZS1 Vnitřní síly na prutech Normálové síly N

64 Kombinace KZS1 Vnitřní síly na prutech Posouvající síly V

65 Kombinace KZS1 Vnitřní síly na prutech Ohybové momenty M

66 Kombinace KZS2 Vnitřní síly na prutech Ohybové momenty M

67 Obálka vnitřních sil M Namísto Kombinace zvolíme záložku Třída

68 Konečnou fází je vytvoření závěrečného výstupu ve formě Dokumentu nebo novějšího a jednoduše lepšího Engineering Reportu, který je k dispozici až od verze Scia Engineer 2013

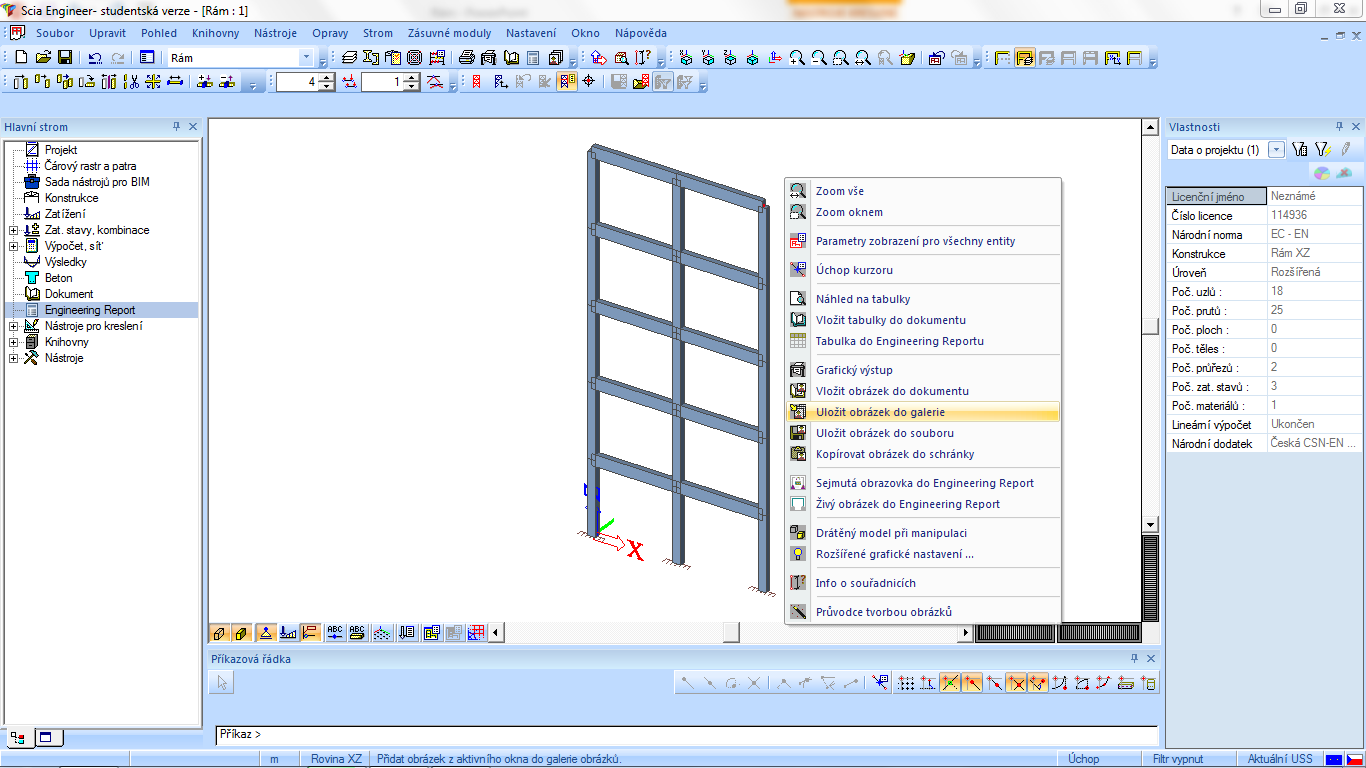

69 Připravíme do okna konstrukci tak, jak ji chceme zaznamenat: Kliknutím pravého tlačítka mimo konstrukci otevřeme výběrové okno Vybereme: Uložit obrázek do galerie

70 Model kce Standard Písmo je lepší zvětšit např. na 2

71 Zde si upravíme model do dokumentu

72 Podobně jako v cadu okótujeme kci ve svislém směru Aktivujeme svislou kótu

73 Následně také v šikmém, ukončíme zadávání a potvrdíme OK Aktivujeme šikmou kótu

74 Více obrázků nebude třeba upravovat

75 Vytvoříme nový report tlačítkem Nový a poté otevřeme tlačítkem Otevřít Spustíme Engineering Report Pokud se vám toto nezobrazí, pokračujte rovnou na další snímek

76 V novém dokumentu můžeme změnit jméno a zvolit strukturované číslování

77 Stisknutím Vložit můžeme vybrat položku Rozbalíme záložku Speciální položky

78 Dvojklikem na položku nebo stisknutím + jí přidáme do dokumentu Tentokrát zvolíme dvakrát položku Kapitola

79 Změníme 1. složku na Data a 2. na Výsledky

80 Do složky Data vložíme položku Průřezy a Materiály ze záložky Knihovny

81 Do složky Data vložíme položku Zatěžovací stavy a Kombinace ze záložky Skupiny

82 Označíme tyto 4 položky A stiskneme Zvýšit úroveň vnoření

83 Změnla se struktura dokumentu s číslováním

84 Zkontrolujeme, jestli je zadáno u těch to dvou položek: Filtr a Použité

85 A u položky kombinace: Filtr a Zadané kombinace

86 Dále spustíme regenerovat zastaralé a vypíše se nám vše zadané do reportu, můžeme dle potřeby upravovat a měnit

87 Můžeme vložit námi vytvořený Model kce, který máme uložený v Galerii obrázků Najdeme příslušnou položku, umístíme do dokumentu kam potřebujeme, případně upravíme úroveň vnoření

88 Dále stiskneme Regenerovat a máme v reportu okótovaný rám

89 Je vhodné vložit do dokumentu obsah, zejména u rozsáhlejších projektů

90 Také Záhlaví a zápatí pomůže v přehlednosti reportu

91 Do složky Výsledky vložíme znovu položku Kombinace

92 Do položky Kombinace vložíme co potřebujeme, například: Vnitřní síly na prutu, Deformace na prutu a Reakce

93 Po stisknutí Regenerovat se vypíšou všechny zvolené položky pro každou zadanou kombinaci

94 Pokud chceme vložit vykreslení vnitřních sil na konstrukci nebo jiný obrázek, můžeme to udělat jak už bylo vysvětleno, nebo pokud není potřeba obrázek dodatečně upravovat, lze to i značně rychleji Minimalizujeme okno reportu

95 I samotný dokument můžeme vypnout, vše zůstane uloženo, stačí pouze průběžně ukládat projekt Scii, poté znovu otevřeme přes tuto Správu EP Vypneme Správu Reportů, nic se nestane, v tuto chvíli pouze překáži

96 Nastavíme si do okna co potřebujeme do reportu - zde je to zatěžovací stav pro Stálé zatížení a levým kliknutím otevřeme výběrové okno vybereme živý obrázek do Engineering Reportu

97 Nebo ho vložíme do Inboxu tzn. že si ho budeme moci vybrat jako další položku (můžeme kombinovat obojí) Můžeme buďto ihned vložit do reportu Pokud vám program spadne, zkuste ponechat standardní název. Po přejmenování padá Scia!!

98 Postup opakujeme i pro zadání dalších zatěžovacích stavů

99 Zde jsou přímo vložené obrázky Zde Inbox

100 Vložíme kam potřebujeme a regenerujeme

101 Dále do reportu přeneseme pro KZS1 vykreslení N, V, M

102 Dále do reportu přeneseme pro KZS1 vykreslení N, V, M Přesuneme je pod položku kombinace důležité: musí do ní patřit

103 Dále do reportu přeneseme pro KZS1 vykreslení N, V, M Regenerujeme a do reportu se automaticky vloží stejné snímky kce i pro druhou kombinaci KZS2 Zkontrolujeme, jestli jsou výsledky na správném místě v reportu Pokud by náhodou nebyly, můžeme jednoduše zopakovat ruční snímání a zařazení do reportu také ručně

104 Můžeme ještě přidat obrázek obálky vnitřních sil

105 Zařadíme ho kam je potřeba Posledním krokem je výstup:
