1 VY_32_INOVACE_FH19 Jméno autora výukového materiálu Datum (období), ve kterém byl VM vytvořen Ročník, pro který je VM určen Vzdělávací oblast, obor, okruh, téma Anotace František Hudek srpen ročník Informační a komunikační technologie MS Excel Tvorba dvourozměrného grafu s rozdílnými daty přidání vedlejší osy do grafu, přidání dalších dat do grafu.

2 Pokud se hodnoty v jednotlivých datových řadách dvourozměrného grafu výrazně liší nebo pokud používáme smíšené typy dat (například cenu a množství), můžeme zobrazit jednu nebo více datových řad na vedlejší svislé ose (ose hodnot). Měřítko vedlejší svislé osy je závislé na hodnotách odpovídající datové řady. Abychom lépe odlišili datové řady, které jsou zobrazeny na vedlejší ose, můžeme změnit jejich typ grafu. Ve sloupcovém grafu můžeme například změnit datovou řadu na vedlejší ose na spojnicový graf, popř. změnitidatovouřaduna hlavní ose. Pro přidání vedlejší osy, musíme mít dvourozměrný graf. V trojrozměrných grafech nejsou vedlejší osy podporovány.

3 Příklad: Pomocí sloupcového grafu budeme sledovat množství spotřebovaného plynu v rodinném domě v průběhu několika let a ceny zaplacené za toto spotřebované množství plynu. Pro kategorii Kč vložíme do grafu vedlejší osu, sloupcový graf znázorňující zaplacenou částku změníme na spojnicový. Výsledný graf doplníme o další údaje a upravíme.

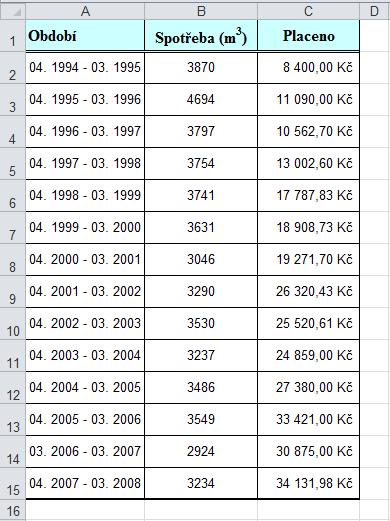

4 Tabulka s daty: Do prvního řádku zapíšeme záhlaví tabulky: a) Období dobuňkya1. b) Spotřeba(m 3 ) dobuňkyb1. c) Placeno dobuňkyc1. d) Buňky A2 až C15 vyplníme daty podle předlohy. e) Buňky C2 až C15 naformátujeme tak, aby číslo mělo dvě desetinná místa a symbol Kč (formát Účetnický).

5 Postup vytvoření grafu: 1. Označíme na listu data, která chceme zahrnout do grafu i se záhlavím. 2. Na kartě Vložitve skupině Grafyrozbalíme nabídku Sloupcový a vybereme Dvourozměrný skupinový sloupcový graf. 3. Pomocí Nástrojů grafů (záložka Návrh) přesuneme graf na samostatný list Graf.

6 Vytvořený graf pro dvě datové řady: Klikneme pro přesunutí grafu. Přesunutý graf na list Graf.

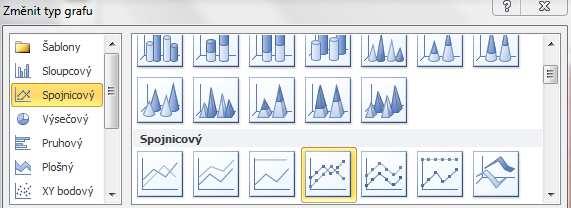

7 4. Nyní změníme typ grafu pro datovou řadu Placeno: Klikneme pravým tlačítkem myši na jeden ze sloupců datové řady a z kontextového menu vybereme Změnit typ grafu řady. V otevřeném okně vybereme Spojnicový graf se značkami. Spojnicový graf pro Placeno.

8 5. Nastavíme vedlejší osu pro datovou řadu Placeno: a) Levým tlačítkem myši klikneme na vytvořený spojnicový graf se značkami (spojnici, která vyjadřuje množství peněz). b) V Nástrojích grafu vybereme záložku Formát. c) Klikneme na nabídku Formátovat výběr (všimněme si, že nad tímto příkazem je rozbalovací okno, ve kterém je již nastaveno Řada Placeno protože jsme ji již označili). d) V otevřeném okně Formát datové řady v položce Možnosti řady zatrhneme Vedlejší osa. e) Okno zavřeme tlačítkem Zavřít.

9 Zatrhneme Vedlejší osa. Klikneme levým tlačítkem myši na spojnicový graf.

10 Zobrazená vedlejší osa pro Kč. (datovou řadu Placeno)

11 Nastavení vedlejší svislé osy další možnosti: 1. Na kartě Rozloženíklikněte ve skupině Osyna tlačítko Osy. 2. Klikněte na položku Vedlejší svislá osaa poté klikněte na požadovanou možnost zobrazení. Chceme-li změnit možnosti osy, potom: 1. Pravým tlačítkem myši klikněte na vedlejší svislou osu a klikněte na možnost Formát osy. 2. V části Možnosti osyvybereme požadované možnosti.

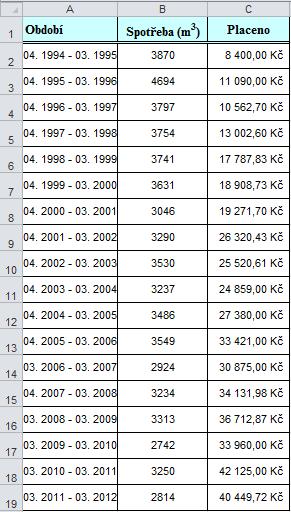

12 Doplnění dalších dat Doplnění dalších údajů: 1. Na listu List1doplníme další údaje do tabulky. (Nezapomeň na Účetnický formát v buňkách C16 C19). 2. Na listu Grafklikneme pravým tlačítkem myši kamkoliv do grafu vybereme Vybrat data.

13 Doplnění dalších dat Doplnění dalších údajů: 3. Po otevření okna Vybrat zdroj dat a automatického zobrazení tabulky s daty, vybereme tahem myši všechna data tedy původní i nově připsaná. 4. Vybrané buňky se zapsaly do pole Oblast dat grafu, okno zavřeme potvrzením OK. Nově nastavený výběr potvrdíme OK.

14 Doplnění dalších dat Doplnění dalších údajů: 5. Po potvrzení výběru nových dat se zobrazí graf s nově doplněnými údaji: 6. Prohlédneme si graf. Vidíme, jak při téměř stejné (ne-li nižší) spotřebě zemního plynu, roste jeho cena! Údaje jsou zjištěné vždy z ročního vyúčtování.

15 Provedeme závěrečné grafické úpravy: Grafické úpravy v grafu a) Klikneme na daný objekt pravým tlačítkem myši. b) Ze zobrazeného kontextového menu vybereme nabídku Formát c) V otevřených oknech provádíme příslušné změny.
