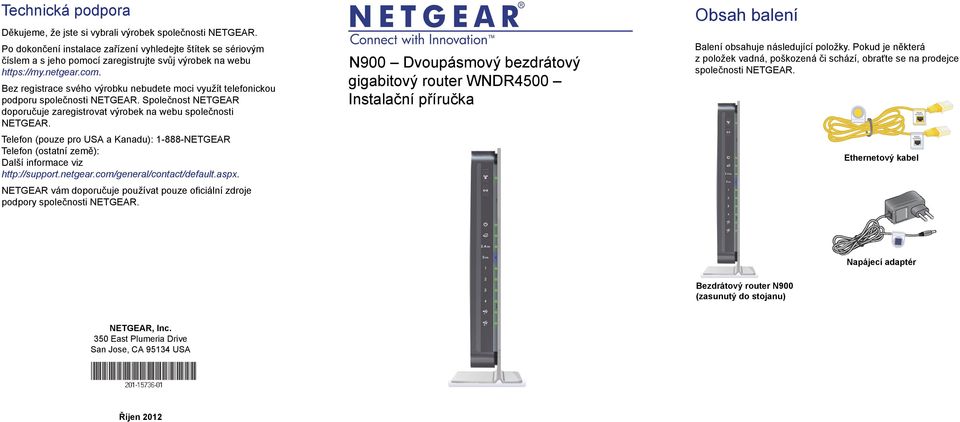

Obsah balení. Technická podpora. N900 Dvoupásmový bezdrátový gigabitový router WNDR4500 Instalační příručka

Transkript

1 Technická podpora Děkujeme, že jste si vybrali výrobek společnosti NETGEAR. Po dokončení instalace zařízení vyhledejte štítek se sériovým číslem a s jeho pomocí zaregistrujte svůj výrobek na webu Bez registrace svého výrobku nebudete moci využít telefonickou podporu společnosti NETGEAR. Společnost NETGEAR doporučuje zaregistrovat výrobek na webu společnosti NETGEAR. Telefon (pouze pro USA a Kanadu): NETGEAR Telefon (ostatní země): Další informace viz NETGEAR vám doporučuje používat pouze oficiální zdroje podpory společnosti NETGEAR. N900 Dvoupásmový bezdrátový gigabitový router WNDR4500 Instalační příručka Obsah balení Balení obsahuje následující položky. Pokud je některá z položek vadná, poškozená či schází, obraťte se na prodejce společnosti NETGEAR. Ethernetový kabel Napájecí adaptér Bezdrátový router N900 (zasunutý do stojanu) NETGEAR, Inc. 350 East Plumeria Drive San Jose, CA USA Říjen 2012

2 Chcete-li zapojit router, postupujte podle tohoto schématu nebo podle podrobných pokynů v této příručce. 1. Připravte modem. Odpojte modem od napájení. Je-li napájen i z baterie, vyjměte baterii. 2. Připojte modem. 3. Zapněte router. 4. Připojte počítač. Zapojte modem do napájení. Vložte zpět baterii. Poté připojte kabelem modem do internetového portu routeru. Počkejte, dokud se nerozsvítí kontrolka LED 2,4 GHz zeleně. Uživatelská příručka Uživatelskou příručku lze získat online na webu nebo prostřednictvím odkazu v uživatelském rozhraní produktu. Slučitelnost Úplné znění Prohlášení o shodě EU najdete na webu Tento symbol se používá v souladu s požadavky směrnice Evropské Unie 2002/96 o odpadních elektrických a elektronických zařízeních (směrnice WEEE). Pokud produkt likvidujete v rámci Evropské Unie, zacházejte s ním a recyklujte jej v souladu se zákony implementujícími směrnici WEEE. DSL nebo kabel SN: *2PU1157WFFFFF* MAC: ABC SSID: NETGEARXX Password: asdfgjkllopqwerti345fsdk Pouze pro vnitřní použití v členských státech EU, všech státech ESVO a Švýcarsku. Internet Vypínač napájení Modem Vypínač napájení Router 5. Spusťte prohlížeč. NETGEAR, logo NETGEAR a Connect with Innovation jsou ochranné známky nebo registrované ochranné známky společnosti NETGEAR, Inc. ve Spojených státech a jiných zemích. Informace mohou být bez oznámení změněny. NETGEAR, Inc. Všechna práva vyhrazena.

3 Obsah Základní informace o routeru 2 Instalace routeru 5 Připravte modem. 5 Připojte modem. 5 Zapněte router. 6 Připojte počítač. 7 Otevřete prohlížeč. 7 Předem nastavené zabezpečení bezdrátové sítě 8 Nastavení bezdrátové sítě 9 Připojení k bezdrátové síti 10 Metoda WPS 10 Ruční připojení 10 Provedení dalších změn v routeru 11 Změna hesla 12 Obnovení hesla 12 Řešení potíží 13 Přístup ke službě ReadySHARE 13 ReadySHARE Cloud 15 ReadySHARE Printer 16 Time Machine 17 TiVo 17 Aplikace NETGEAR genie 18 Mobilní aplikace NETGEAR genie 19 1

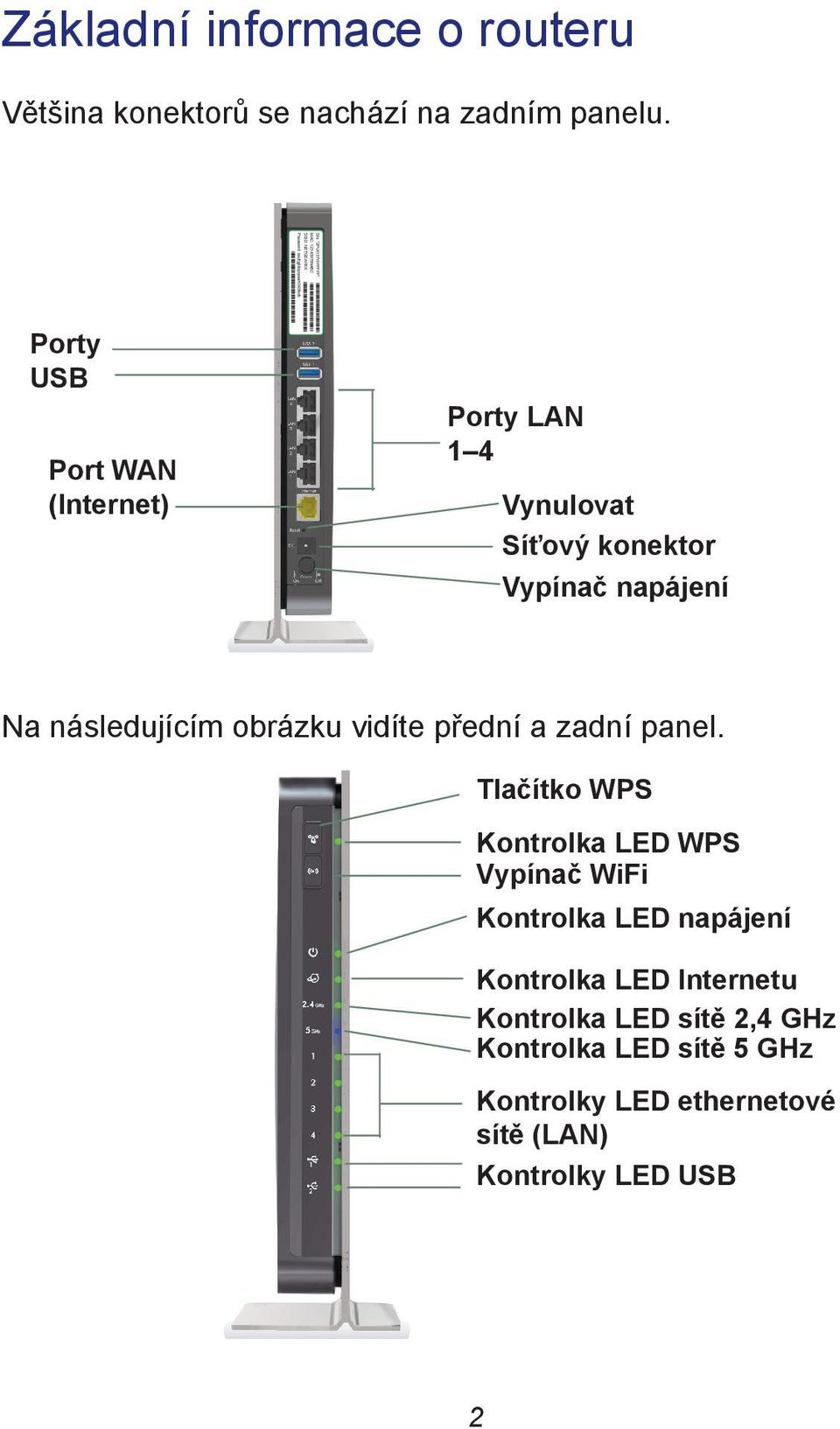

4 Základní informace o routeru Většina konektorů se nachází na zadním panelu. SN: *2PU1157WFFFFF* MAC: ABC SSID: NETGEARXX Password: asdfgjkllopqwerti345fsdk Porty USB Port WAN (Internet) Porty LAN 1 4 Vynulovat Síťový konektor Vypínač napájení Na následujícím obrázku vidíte přední a zadní panel. Tlačítko WPS Kontrolka LED WPS Vypínač WiFi Kontrolka LED napájení Kontrolka LED Internetu Kontrolka LED sítě 2,4 GHz Kontrolka LED sítě 5 GHz Kontrolky LED ethernetové sítě (LAN) Kontrolky LED USB 2

5 Na přední straně má router dvě tlačítka a několik kontrolek LED. Tlačítko WPS. WPS použijte k přidání bezdrátového počítače nebo zařízení do sítě. Vypínač WiFi. Zapíná a vypíná bezdrátové sítě. Tabulka 1. Kontrolky LED Kontrolka LED Popis WPS Svítí zeleně. V routeru je aktivování bezdrátové zabezpečení (např. WEP, WPA-PSK nebo WPA2-PSK). Bliká zeleně. Router provádí činnosti WPS. Pokud je router v režimu automatického uzamčení pomocí WPS PIN, bliká tato kontrolka LED nepřetržitě. Nesvítí. Všechny bezdrátové sítě jsou deaktivovány a nedochází k žádné činnosti WPS. Napájení Svítí žlutě. Router se spouští. Svítí zeleně. Router je připraven. Bliká zeleně. Firmware je poškozen. Navštivte web Nesvítí. Router není napájen. Internet Svítí zeleně. Internetové připojení je připraveno. Svítí žlutě. Bylo zjištěno připojení kabelu sítě Ethernet k modemu. Nesvítí. K modemu není připojen žádný ethernetový kabel. 2,4 GHz a 5 GHz Svítí zeleně. Bezdrátová síť funguje buď v režimu 2,4 GHz nebo 5 GHz. Bliká. Router je v režimu WPS. Nesvítí. Bezdrátové sítě jsou vypnuté jak v režimu 2,4 GHz, tak 5 GHz. 3

6 Tabulka 1. Kontrolky LED Kontrolka LED Porty LAN 1 4 USB 1 a USB 2 Popis Svítí zeleně. Na portu LAN bylo zjištěno připojení 10/100 Mb/s s připojeným zařízením. Svítí žlutě. Na portu LAN bylo zjištěno připojení 10M/100 Mb/s s připojeným zařízením. Nesvítí. Na tomto portu nebylo zjištěno žádné připojení. Svítí zeleně. Router přijal zařízení USB. Zařízení USB je připraveno k použití. Nesvítí. Není připojeno žádné zařízení USB, někdo kliknul na tlačítko Safely Remove Hardware (Bezpečně odebrat hardware), takže nyní můžete bezpečně odebrat zařízení USB. 4

7 Instalace routeru Před instalací routeru se přesvědčte, že je internetová služba aktivní. Pokračujte podle bodů 1 až Připravte modem. a. Odpojte modem od přívodu elektřiny. DSL nebo kabel b. Je-li modem napájen z baterie, vyjměte všechny baterie. Internet c. Jestliže je modem již připojen k jinému routeru, odpojte kabel mezi modemem a tímto routerem. d. Zkontrolujte, zda je modem odpojen, kromě kabelu vedoucího do zásuvky internetové služby. 2. Připojte modem. 2 1 Modem Modem a. Připojte modem a poté ho zapněte. (Vraťte zpět baterie, pokud jste je předtím vyňali.) Router b. Žlutým kabelem sítě Ethernet, dodaným spolu s routerem, propojte modem a internetový port routeru. 5

8 3. Zapněte router. Modem 3 Vypínač napájení Router a. Připojte síťový adaptér k routeru a napájecímu kabelu. b. Zapojte napájecí kabel do zásuvky. c. Než přejdete ke kroku 4, počkejte, dokud se kontrolka LED 2,4 GHz na předním panelu routeru nerozsvítí zeleně. Pokud žádná z kontrolek na předním panelu nesvítí, stiskněte Vypínač napájení na zadním panelu routeru. 6

9 4. Připojte počítač. 4 Router Je možné použít kabel Ethernet (není součástí balení) nebo vytvořit bezdrátové připojení. Pro připojení počítače k portu Ethernet na routeru se používá žlutý ethernetový kabel. Případně vytvořte bezdrátové připojení pomocí předem nastavených hodnot bezdrátového zabezpečení uvedených na produktovém štítku. 5. Otevřete prohlížeč. 5 Aplikace NETGEAR genie zobrazuje jednotlivé kroky instalace. Pokud se aplikace genie neotevře, zavřete a znovu otevřete prohlížeč a do adresního řádku zadejte adresu nebo se podívejte do kapitoly Řešení potíží na straně 13. 7

10 Předem nastavené zabezpečení bezdrátové sítě Tento výrobek má jedinečný název bezdrátové sítě (SSID) a síťový klíč (heslo). Výchozí název SSID a síťový klíč (heslo) jsou generovány jedinečným způsobem pro každé zařízení (obdobně jako sériové číslo), aby chránily a maximalizovaly vaši bezpečnost v bezdrátové síti. Tato informace je uvedena na produktovém štítku. Společnost NETGEAR doporučuje, abyste předem nastavený název bezdrátové sítě (SSID) nebo síťový klíč (heslo) neměnili. Pokud tyto údaje změníte, nelze již název SSID a heslo zabezpečení na produktovém štítku použít. 8

11 Nastavení bezdrátové sítě Pro snadné vyhledání si zde zaznamenejte výchozí nastavení bezdrátové sítě vytištěné na štítku. Název bezdrátové sítě (SSID): Síťový klíč (heslo): Pokud změníte výchozí nastavení, poznamenejte si je zde a potom tuto příručku uložte na bezpečném místě: Název bezdrátové sítě (SSID): Síťový klíč (heslo): Pro načtení nebo aktualizaci hesla zadejte do webového prohlížeče adresu a přihlaste se pomocí výchozího uživatelského jména (admin) a hesla (password). Na stránce Wireless Settings (Nastavení bezdrátového připojení) vyhledejte své heslo bezdrátové sítě. 9

12 Připojení k bezdrátové síti Pro připojení k bezdrátové síti použijte buď metodu WPS, nebo ruční připojení. Metoda WPS WPS (Wi-Fi Protected Setup čili chráněné nastavení Wi-Fi) umožňuje se připojit k zabezpečené síti WiFi bez zadávání hesla. Namísto toho stisknete tlačítko a zadáte kód PIN. NETGEAR tomuto způsobu říká WPS Push 'N' Connect (Stiskněte a připojte se). Některá starší zařízení WiFi nejsou s metodou WPS kompatibilní. Metoda WPS funguje pouze u bezdrátového zabezpečení WPA2 nebo WPA. Postup použití metody WPS k připojení k bezdrátové síti: 1. Stiskněte tlačítko WPS na boční straně routeru. 2. Do 2 minut stiskněte tlačítko WPS na bezdrátovém počítači nebo zařízení, nebo postupujte podle návodu WPS dodávaného s vaším bezdrátovým zařízením. Postupem podle metody WPS nastavíte bezdrátový počítač pomocí síťového hesla a připojíte se k bezdrátové síti. Ruční připojení Při ručním připojení vyberte požadovanou síť a zadejte její heslo. Postup připojení ručně: 1. V počítači nebo bezdrátovém zařízení otevřete software pro správu bezdrátových připojení. Tento software vyhledá dostupné bezdrátové sítě v okolí. 2. Vyhledejte svou síť a vyberte ji. Unikátní název sítě WiFi (SSID) a heslo jsou uvedeny na štítku routeru. Pokud jste toto nastavení změnili, vyhledejte název sítě, který jste nastavili. 3. Zadejte heslo routeru a klepněte na tlačítko Connect (Připojit). 10

13 Provedení dalších změn v routeru Jakmile pomocí softwaru NETGEAR genie nastavíte router, přihlaste se k routeru a prohlédněte si jeho nastavení a případně ho upravte. Postup pro přihlášení k routeru: 1. Spusťte prohlížeč v počítači nebo v bezdrátovém zařízení, které je připojeno k routeru. 2. Do adresního řádku prohlížeče zadejte Zobrazí se výzva k přihlášení: admin ******** 3. Zadejte uživatelské jméno admin a heslo password. Zobrazí se jednoduchá domovská obrazovka routeru: Další údaje o obrazovkách routeru najdete v Uživatelské příručce. 11

14 Změna hesla Postup změny hesla pro uživatele routeru: 1. Přihlaste se k routeru. 2. Výběrem příkazu Advanced > Administration > Set Password (Pokročilé > Správa > Nastavit heslo) zobrazíte obrazovku Nastavit heslo: 3. Zadejte staré heslo a poté dvakrát zadejte nové heslo. Společnost NETGEAR doporučuje použít funkci obnovení hesla, pokud jste změnili heslo. 4. Zaškrtněte políčko Povolit obnovení hesla. 5. Klikněte na Použít. 6. Zobrazí se výzva, abyste odpověděli na otázky. Vaše odpovědi se uloží. Obnovení hesla Použití funkce obnovy hesla pro získání zapomenutého hesla: Před použitím této funkce musíte povolit obnovení hesla, jak popisuje předchozí část. 1. Spusťte prohlížeč v počítači nebo v bezdrátovém zařízení, které je připojeno k routeru. 2. Do adresního řádku prohlížeče zadejte 3. Po zobrazení přihlašovací obrazovky klepněte na Zrušit. Budete vyzváni k zadání uložených odpovědí, abyste se mohli přihlásit k routeru. 12

15 Řešení potíží Pokud se v prohlížeči nezobrazí webová stránka: Obnovte router WNDR4500 do původního továrního nastavení. Pomocí kancelářské sponky stiskněte tlačítko Reset na dobu 5 sekund. Jakmile uvidíte blikat kontrolku LED napájení žlutě, tlačítko uvolněte. Router se okamžitě restartuje. Zkontrolujte, zda je počítač připojen k jednomu ze čtyř ethernetových portů sítě LAN nebo bezdrátově k routeru. Zkontrolujte, zda je router pod napětím, zda kontrolka LED napájení svítí zeleně a kontrolka LED ethernetové sítě svítí buď žlutě nebo zeleně. Zavřete a znovu spusťte prohlížeč, abyste zajistili, že si prohlížeč nepodrží předchozí stránku v dočasné paměti. Zadejte Pokud má počítač nastavenu statickou nebo pevnou adresu IP (což není běžné), změňte nastavení tak, aby adresu IP získával počítač dynamicky z routeru. Přístup ke službě ReadySHARE Po instalaci a nastavení je možné do portu USB na routeru vložit úložné zařízení USB a sdílet jeho obsah s dalšími uživateli sítě. (Zařízení USB nebude kompatibilní, pokud má speciální ovladače.) 13

16 Poznámka: Pokud zařízení USB vyžaduje napájení, je nutné ho použít při připojení zařízení USB k routeru či bráně NETGEAR. Po připojení k routeru může trvat až 2 minuty, než bude jednotka USB připravená ke sdílení. Přístup k zařízení USB: V systémech Windows: 1. K otevření webové stránky ReadySHARE použijte libovolnou z uvedených metod: Vyberte možnost Start > Spustit a v dialogovém okně zadejte \\readyshare. Klikněte na OK. Spusťte prohlížeč Explorer nebo Safari a zadejte \\readyshare. Otevřete Místa v síti a zadejte \\readyshare. Z webové stránky ReadySHARE stáhněte soubor ReadyShareConnect.exe: V nabídce ReadySHARE USB Storage Access (Přístup k úložišti USB ReadySHARE ) klikněte na PC Utility (Nástroj pro PC). V otevřeném okně vyberte Spustit nebo Uložit a soubor ReadyShareConnect.exe spusťte nebo uložte. V systémech Mac 1. Vyberte možnost Go > Connect to Server (Přejít > Připojit k serveru). 2. U položky Adresa serveru zadejte smb://readyshare. 3. Klepněte na možnost Connect (Připojit). 14

17 ReadySHARE Cloud ReadySHARE Cloud nabízí vzdálený online přístup k úložišti USB, které je k routeru připojeno přes port USB. Chcete-li aktivovat ReadySHARE Cloud, přihlaste se k routeru a vyberte ReadySHARE. Podle pokynů zaregistrujte svůj router na serveru služby ReadySHARE Cloud. Pomocí této funkce můžete vyzvat přátele a rodinné příslušníky, aby využili přístupu ke sdílenému obsahu v úložišti USB. Pokud takoví přátelé a rodinní příslušníci nemají účet u služby ReadySHARE Cloud, zobrazí se jim výzva k jeho vytvoření, jinak nebudou mít ke sdílenému obsahu přístup. Vytvořte si na webu účet a získejte přístup ke svým souborům a složkám kdykoli a odkudkoli. Kromě vzdáleného sdílení obsahu uloženého v zařízení USB připojeného k routeru můžete: ovládat přístup přátel a rodiny ke každé položce uložené v zařízení USB, pozývat další uživatele k využití přístupu ke sdílenému obsahu. 15

18 ReadySHARE Printer Funkce ReadySHARE Printer umožňuje připojení USB tiskárny k portu USB routeru a bezdrátovou komunikaci s routerem. Chcete-li nastavit funkci ReadySHARE Printer: 1. Připojte USB tiskárnu k portu USB routeru pomocí kabelu USB tiskárny. 2. Na každém počítači, který bude tiskárnu sdílet: a. Nainstalujte aktuální software ovladače tiskárny USB (od výrobce tiskárny). b. Stáhněte a nainstalujte nástroj NETGEAR USB Control Center (k dispozici v části pro tiskárnu ReadySHARE Printer na webu Poznámka Bez tohoto nástroje nebude možné funkci ReadySHARE Printer používat. Aby funkce ReadySHARE Printer fungovala, musí být tento nástroj spuštěn na pozadí. c. Klikněte na možnost Easy to Set-up: Instructions (Snadné nastavení: Postup) a postupujte podle pokynů. 16

19 Time Machine Nástroj Time Machine funguje pouze v počítačích Mac a automaticky zálohuje počítač na připojený pevný disk USB. Postup zálohování počítače Mac: 1. Navštivte web 2. V části Time Machine Compatible klikněte na Easy to Set-up: Instructions (Snadné nastavení: Postup) a postupujte podle pokynů. TiVo Fotografie a hudbu lze přehrávat pomocí možnosti Home Media (Domácí média) v nástroji TiVo (řada 2 a novější). Tato funkce je v routeru ve výchozím nastavení aktivovaná. Postup přehrávání fotografií a hudby: 1. V nástroji TiVo vyberte TiVo Central. 2. Vyberte stránku Music, Photos, & Showcases (Hudba, fotografie a prezentace). Další informace najdete na webu 17

20 Aplikace NETGEAR genie Aplikace genie slouží jako řídicí panel vaší domácí sítě. Umožňuje snadno zobrazovat, spravovat a kontrolovat celou domácí síť a pomáhá řešit běžné potíže se sítí. Použít můžete aplikaci genie nebo mobilní aplikaci genie. Internet STATUS GOOD WiFi Connection STATUS Connected Router Settings Click here Aplikace genie Network Map Parental Controls ReadySHARE Number of devices 16 Click here Click here Navštivte web aplikace NETGEAR genie na webu Aplikace genie nabízí tyto funkce: Internet Sleduje a opravuje potíže s připojení k Internetu pro pevné i bezdrátové sítě. Připojení WiFi Zobrazuje nebo mění nastavení routeru pro připojení k bezdrátové síti. Nastavení routeru Slouží k přihlášení k routeru a zobrazení nebo změně jeho nastavení. Mapa sítě Slouží k zobrazení síťových zařízení připojených k síti. Rodičovská kontrola Slouží ke správě ovládacích prvků rodičovské kontroly na ochranu zařízení v síti před nevhodným obsahem. ReadySHARE. Pokud připojíte úložné zařízení nebo tiskárnu USB do portu USB routeru, získáte přístup k jeho obsahu. Podpora Nejčastější dotazy pro podporu jsou k dispozici v počítači i bez internetového připojení. Zde si můžete přečíst odpovědi na běžné potíže s routerem. K dispozici jsou rovněž některé jednoduché síťové nástroje na pomoc s laděním sítě. 18

21 Mobilní aplikace NETGEAR genie Postup instalace mobilní aplikace genie: 1. Pomocí mobilního zařízení přejděte do obchodu AppStore společnosti Apple nebo Google Play pro Android a vyhledejte aplikaci NETGEAR genie. K urychlení můžete použít následující QR kódy: Aplikace pro ipad Aplikace pro iphone Aplikace pro Android 2. Nainstalujte aplikaci do svého ipadu nebo telefonu. 3. Spuštěním aplikace otevřete obrazovku řídicího panelu. K používání této aplikace je nutné připojení WiFi z telefonu nebo ipadu do vaší domácí sítě NETGEAR. Správa nastavení připojení WiFi a přístupu hostitelských zařízení do domácí sítě Zobrazení mapy sítě Nastavení nebo správa rodičovské kontroly Používání nástroje Traffic Meter pro kontrolu využívání Internetu. Přehrávání medií na zařízeních v síti pomocí nástroje My Media. 19
